Tietoa tiensuunnitteluun nro 64A

Transkriptio

1 Tietoa tiensuunnitteluun nro 64A Julkaisija: Tiehallinto, tie- ja geotekniikka MARKKINOILLA OLEVIA MELUESTETUOTTEITA KESÄLLÄ 2002 Tässä tiedotteessa annetaan perustiedot tietoon tulleista Suomessa markkinoitavista meluestetuotteista. Täydennetään tarvittaessa Luettelosta puuttuvista tuotteista, valmistajista ja myyjistä sekä muuttuneista osoite- ja tuotetiedoista pyydetään ilmoittamaan tiedotteen lopussa olevaan osoitteeseen. Tiedotteen seuraava versio 64B, 64C, jne. on nähtävissä internetsivulla Tiedotteeseen otetaan tuotteita, jotka täyttävät Tiehallinnon ohjeen Teiden suunnittelu V 3 Meluesteet [B] mukaiset laatuvaatimukset - Äänen eristävyys - Äänen absorptio - Tuulikuorma - Aurauslumikuorma - Ulkonäön muunneltavuus - Mahdolliset muut ominaisuudet Tässä tiedotteessa on perustiedot seuraavista tuotepaketeista - ParmaBassa meluseinät (betoni) - PRODUCTA meluaitajärjestelmä (teräs) - EUROLINE alumiinikasettijärjestelmä (alumiini) - Forster meluseinä (alumiini) - Lafix meluseinä (puu) - METSÄ- meluseinäjärjestelmä (puu) - Plexiglas Soundstop meluestelevy (akryyli)

2 Tuotepaketit ParmaBasso meluseinät Parma Betonila Oy PL Ylöjärvi p f ParmaBasson runkona on pilareiden varaan asennetut ontelolaatat. Järjestelmään kuuluu - absorboiva betoninen meluseinä - heijastava puuverhoiltu meluseinä - betoninen turva- ja melukaide Absorboivuus on toteutettu huokoisella erikoisbetonilla ja muotoilulla. Elementit ovat 1200 mm korkeita ja maksimissaan 12 metriä pitkiä. ominaisuudet: Absorboivissa pinnoissa absorboivuusuus yli 8 db eli luokka A3, ääneneristävyys yli 25 db absorboivalla vaihtoehdolla perustuselementit, pilarit, pinnoitetut ontelolaatat (verhoillut tai valetut, sokkelielementit Pilareja on kolme vaihtoehtoista. Absorboivan pinnan väriä voidaan muuttaa. Taustan pintana voi olla hiekkapuhallettu, pesubetonipintainen tai verhoiltu. Seinän yläreunaan on mahdollista asentaa läpinäkyviä osia. Lisäksi aitaan voidaan lisätä kunkin ympäristön vaatimuksien mukaan lisäosia. Puuverhoillun seinävaihtoehdon verhous voidaan tehdä halutuksi. Elementit asennetaan auton lavalta nostamalla.

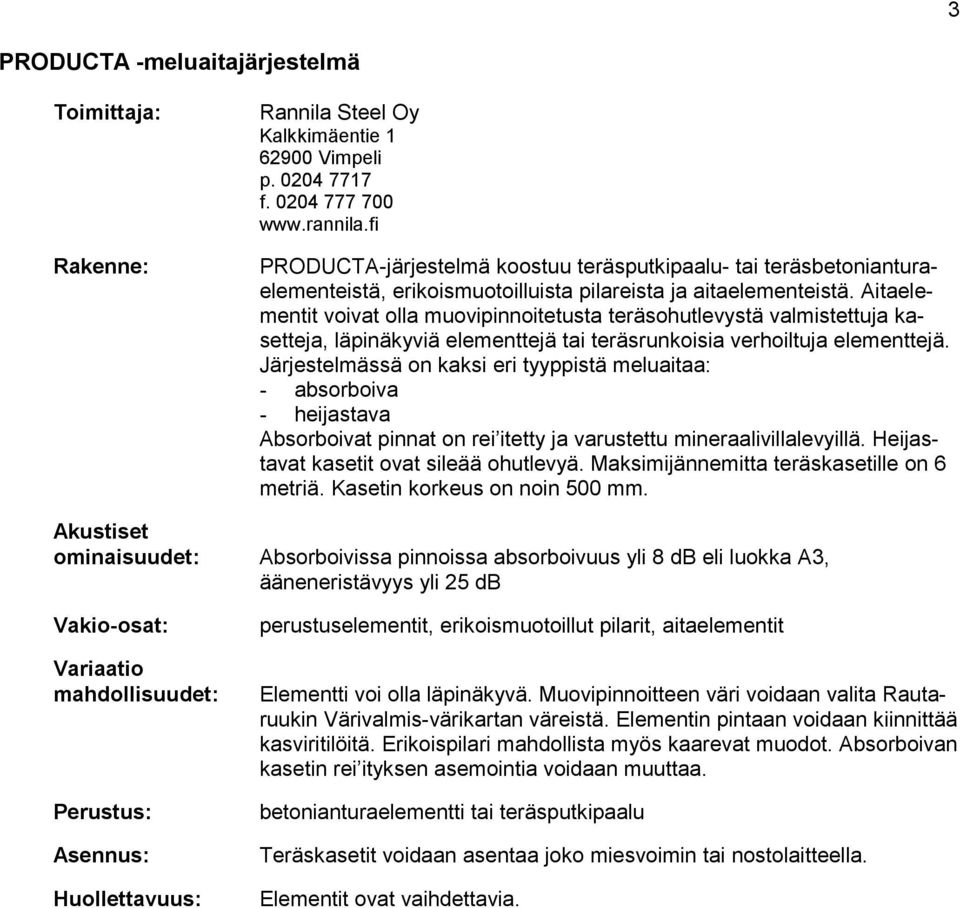

3 3 PRODUCTA -meluaitajärjestelmä Rannila Steel Oy Kalkkimäentie Vimpeli p f PRODUCTA-järjestelmä koostuu teräsputkipaalu- tai teräsbetonianturaelementeistä, erikoismuotoilluista pilareista ja aitaelementeistä. Aitaelementit voivat olla muovipinnoitetusta teräsohutlevystä valmistettuja kasetteja, läpinäkyviä elementtejä tai teräsrunkoisia verhoiltuja elementtejä. Järjestelmässä on kaksi eri tyyppistä meluaitaa: - absorboiva - heijastava Absorboivat pinnat on rei itetty ja varustettu mineraalivillalevyillä. Heijastavat kasetit ovat sileää ohutlevyä. Maksimijännemitta teräskasetille on 6 metriä. Kasetin korkeus on noin 500 mm. ominaisuudet: Absorboivissa pinnoissa absorboivuus yli 8 db eli luokka A3, ääneneristävyys yli 25 db perustuselementit, erikoismuotoillut pilarit, aitaelementit Elementti voi olla läpinäkyvä. Muovipinnoitteen väri voidaan valita Rautaruukin Värivalmis-värikartan väreistä. Elementin pintaan voidaan kiinnittää kasviritilöitä. Erikoispilari mahdollista myös kaarevat muodot. Absorboivan kasetin rei ityksen asemointia voidaan muuttaa. Teräskasetit voidaan asentaa joko miesvoimin tai nostolaitteella.

4 EUROLINE -alumiinikasettijärjestelmä Trafino Oy Pohjoinen Hesperiankatu Helsinki p f Järjestelmä koostuu perustuksesta, alumiinipylväistä, betonisokkeleista ja alumiinikaseteista. Kasetteja on kahdenlaisia: - absorboiva - heijastava Kasetti on absorboivana rei itetty ja varustettu vuorivillalla ja heijastavana ehjäpintainen. Kasetin pituus on 3 metriä ja korkeus 25 cm. ominaisuudet: Absorboivassa pinnoissa absorboivuus on 6 db eli luokka A2, ääneneristävyys yli 25 db Monta eri mallista perustuselementtiä, pilarit, kasetit ja niihin liittyvät tarvikkeet Värivaihtoehtoja on kuusi. Kasetteihin voidaan kiinnittää kasviritilöitä ja muita lisäosia. Vakiovarausteisiin kuuluu lisäksi kaksi erilaista lasielementtiä. Kasetit ladotaan betonisokkelin päälle. Työ voidaan tehdä miesvoimin. Elementit ovat vaihdettavia ja uudelleen maalattavia.

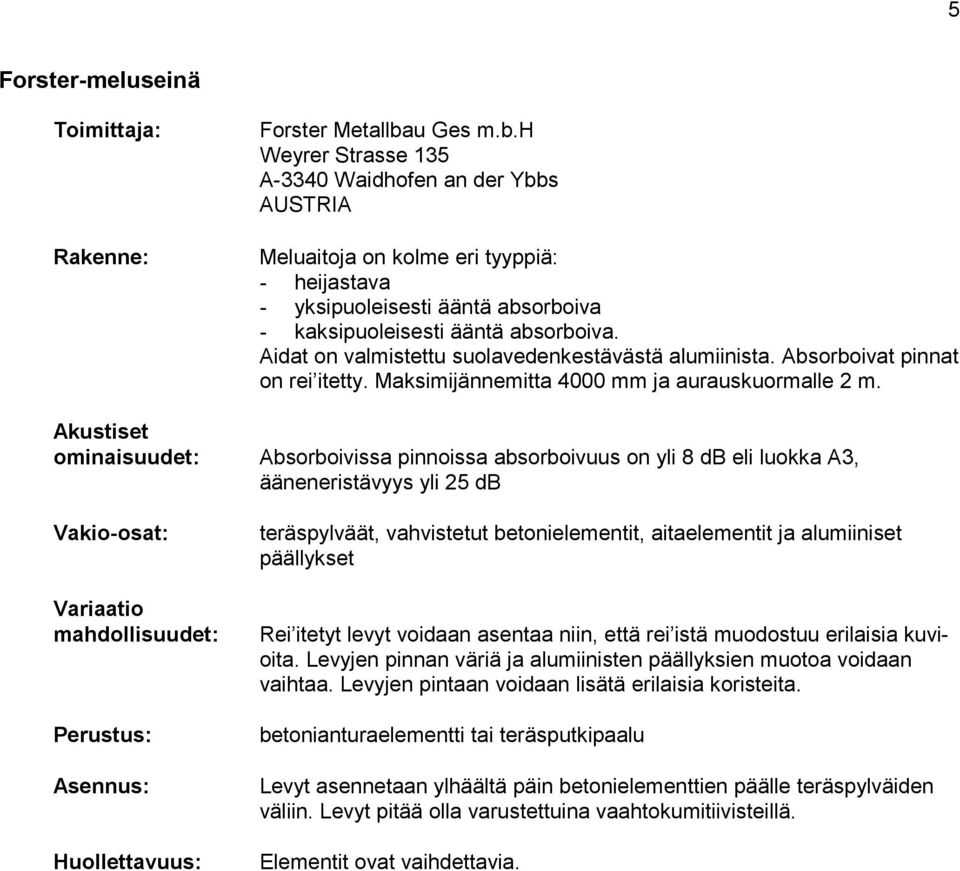

5 5 Forster-meluseinä Forster Metallbau Ges m.b.h Weyrer Strasse 135 A-3340 Waidhofen an der Ybbs AUSTRIA Meluaitoja on kolme eri tyyppiä: - heijastava - yksipuoleisesti ääntä absorboiva - kaksipuoleisesti ääntä absorboiva. Aidat on valmistettu suolavedenkestävästä alumiinista. Absorboivat pinnat on rei itetty. Maksimijännemitta 4000 mm ja aurauskuormalle 2 m. ominaisuudet: Absorboivissa pinnoissa absorboivuus on yli 8 db eli luokka A3, ääneneristävyys yli 25 db teräspylväät, vahvistetut betonielementit, aitaelementit ja alumiiniset päällykset Rei itetyt levyt voidaan asentaa niin, että rei istä muodostuu erilaisia kuvioita. Levyjen pinnan väriä ja alumiinisten päällyksien muotoa voidaan vaihtaa. Levyjen pintaan voidaan lisätä erilaisia koristeita. Levyt asennetaan ylhäältä päin betonielementtien päälle teräspylväiden väliin. Levyt pitää olla varustettuina vaahtokumitiivisteillä.

6 Lafix-meluseinä Aitatek Oy Tuottajantie Seinäjoki puh/fax , Meluaitoja on kahta eri mallia: - ääntä imevä (LAFIX-A) - ääntä heijastava (LAFIX-R). Runkona on painekyllästetty puu 50 x 75 ja tienpuoleisena pintamateriaalina lauta 25 x 100 tai puolipyöreä hirsi O100 k/k 150mm. Takapinnassa on puoliponttilauta 18 x 100. Runkoon kiinnitetään säänkestävä vaneri 6,5mm. Elementeissä käytetään kosteutta imemätöntä mineraalivillaa. Meluaidan maksimipituus on 6000 mm ja maksimikorkeus 2400 mm. Absorboivissa pinnoissa absorboivuus on 7 db eli luokka A2, ominaisuudet: ääneneristävyys yli 25 db teräsbetoninen peruspilari ja sokkelielementti, aitaelementit, hattupalkit Seinän ulkonäköä on helppo muunnella erilaisilla paneloinneilla, värin valinnalla jne. Meluaitaelementti asennetaan teräspilareiden uumaan ja ne lasketaan pilareiden yläpuolelta alas. Hattupalkki asennetaan teräs- ja välipilareiden päälle.

7 METSÄ -meluseinäjärjestelmä 7 Kaide- ja Aitatyö Oy Eridomic Oy Kankaretie 5 PL 34/ Tehdastie Hyvinkää Pälkäne p p f f METSÄ meluseinäjärjestelmä koostuu teräsputkipaalu- tai teräsbetoniperustuksista, runko- ja verhouselementeistä sekä mahdollisista kateelementeistä. Kantavana runkona elementeissä on teräspilarit ja kertopuupalkit. Verhouselementit ovat puisia. Järjestelmässä perinteiden sokkeli on korvattu kumimattokaistoilla, minkä ansiosta routimaton täyttö vaaditaan vain perustuksen kohdalla. Järjestelmään kuuluu: - vanhojen meluesteiden kunnostamiseen tarkoitettu osittain absorboiva korjausrakennusosa - absorboiva seinäelementti Absorboivuus on toteutettu uudenlaisella monikerrosrakenteella ilman mineraalivillaa. Runkoelementin maksimipituus on 12 metriä ja korkeus 4 metriä. Erikoiskohteissa voidaan toimittaa myös näitä suurempia elementtejä. ominaisuudet: Absorboivissa pinnoissa absorboivuus on yli 8 db eli luokka A3, ääneneristävyys yli 25 db perustukset, runko-, verhous- ja kate-elementit Järjestelmän ulkoasu ja mittamaailma voidaan räätälöidä kohteeseen sopivaksi. Verhouselementtien ulkonäköä ja väriä voidaan muokata lähes rajattomasti. Runkoelementit asennetaan suoraan perustuksen peruspultteihin auton lavalta nostimella. Verhous- ja kate-elementit voidaan asentaa joko työmaalla nostimilla tai tehtaalla valmiiksi. Elementtien välit saumataan.

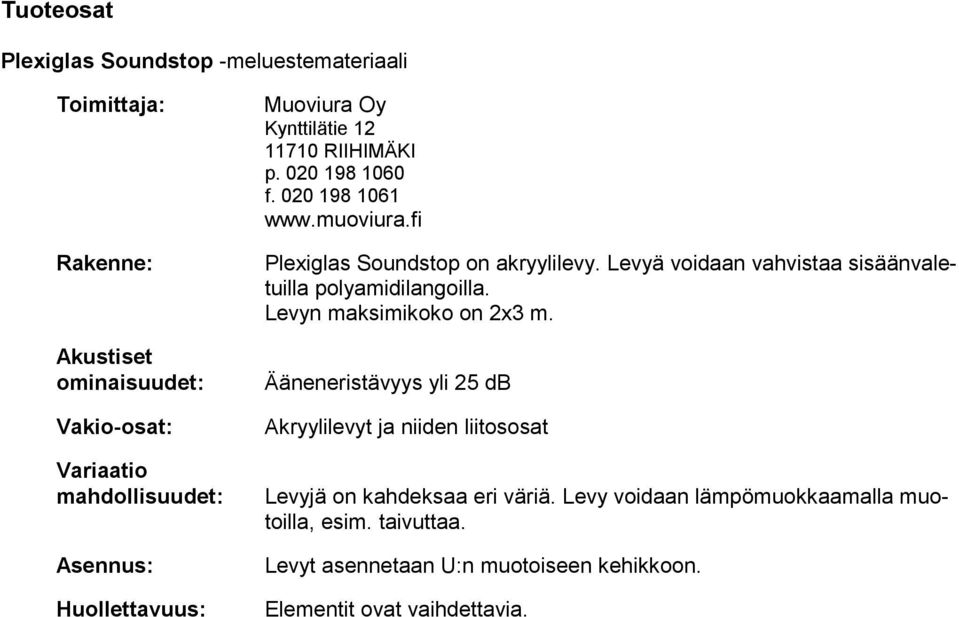

8 Tuoteosat Plexiglas Soundstop -meluestemateriaali ominaisuudet: Muoviura Oy Kynttilätie RIIHIMÄKI p f Plexiglas Soundstop on akryylilevy. Levyä voidaan vahvistaa sisäänvaletuilla polyamidilangoilla. Levyn maksimikoko on 2x3 m. Ääneneristävyys yli 25 db Akryylilevyt ja niiden liitososat Levyjä on kahdeksaa eri väriä. Levy voidaan lämpömuokkaamalla muotoilla, esim. taivuttaa. Levyt asennetaan U:n muotoiseen kehikkoon.
