Sandwich Panel SPA Tarviketuoteseloste
|
|
- Teemu Mäkinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Sandwich Panel SPA Tarviketuoteseloste Ruukin tarjoaman paneelijärjestelmän näyttävään ulkonäköön yhdistyvät hyvä lämmöneristävyys ja palonkestävyys. Paneelien keveys ja esivalmisteisuus tuovat nopeutta ja kustannustehokkuutta rakentamiseen. Toimimme kumppanina suunnittelun alkuvaiheesta tarvittaessa aina asennukseen saakka. Suunnittelua ja toteutusta nopeuttavat valmiit ja testatut rakenneratkaisut ja asiantuntijoidemme tuki. Paneelijärjestelmää käytetään julkisivuissa, väliseinissä, yläpohjissa ja osastoivissa rakenteissa. Käyttökohteet teollisuusrakentaminen IV-rakentaminen maatalousrakentaminen elintarviketeollisuuden rakentaminen ja puhdastilat logistiikkarakentaminen voimalaitokset toimisto- ja liikerakennukset urheilurakennukset
2 Sisältö Sokkelikiskot ja rangat Listat Tiivistystarvikkeet Villat Kiinnikkeet Nostimet Tämä esite sisältää Sandwich panel SPA paneeleihin liittyvät keskeisimmät tarvikkeet. Ne eivät suoraan sovellu käytettäväksi kaikissa kohteissa. Ristiriitatilanteissa toimi rakennesuunnittelijan ohjeiden mukaan tai ota yhteyttä tekniseen tukeemme (yhteystiedot tämän esitteen viimeisellä sivulla). 2 Sandwich panel SPA. Tarviketuoteseloste
3 ULKOMITTA A REI`ITYS: Ø8mm c~600 Tuotenimi U-Sokkelikisko EA1U mm Materiaalipaksuus 1.20 mm Paneeli Sokkelikisko (Polyesterii) Sokkelikisko (Zn) A ulkomitta (mm) (kg/kpl) SPA80 EA1U80POLRR20 EA1U80ZN SPA100 EA1U100POLRR20 EA1U100ZN SPA125 EA1U125POLRR20 EA1U125ZN SPA150 EA1U150POLRR20 EA1U150ZN SPA175 EA1U175POLRR20 EA1U175ZN SPA200 EA1U200POLRR20 EA1U200ZN SPA230 EA1U230POLRR20 EA1U230ZN Tuotenimi Sokkelikulma EA1L7530ZN mm Materiaalipaksuus 3.00 mm Nauhaleveys 145 mm kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Aloituskisko pysty- ja diagonaaliasennettaville paneeleille. t, pinnoitteet ja värit Polyesteri RR20 (vakio) Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn (erikoistilauksesta) Aloituskisko vaaka-asennettaville paneeleille. Kisko termorei`itetty, reikärivejä leveydestä riippuen 3, 6 tai 8. SPA paneeleissa käytettävien sokkelikiskojen ulkoreunassa on vedenpoistoaukot. Sandwich panel SPA. Tarviketuoteseloste 3
4 SISÄMITTA A SISÄMITTA A Tuotenimi Ikkunanpieliranka EA1W mm Materiaalipaksuus 1.20 mm Tuotenimi Ovenpieliranka EA1D mm Materiaalipaksuus 2.00 mm Paneeli Ikkunanpieliranka A sisämitta (mm) (kg/kpl) Paneeli Ovenpieliranka A sisämitta (mm) (kg/kpl) SPA80 EA1W80POLRR SPA100 EA1W100POLRR SPA125 EA1W125POLRR SPA150 EA1W150POLRR SPA175 EA1W175POLRR SPA200 EA1W200POLRR SPA230 EA1W230POLRR SPA80 EA1D80ZN SPA100 EA1D100ZN SPA125 EA1D125ZN SPA150 EA1D150ZN SPA175 EA1D175ZN SPA200 EA1D200ZN SPA230 EA1D230ZN t, pinnoitteet ja värit Polyesteri RR20 Peite- ja tukiranka ikkunoiden pieliin. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Peite- ja tukiranka ovien pieliin. Ranka termorei`itetty, reikärivejä leveydestä riippuen 3, 6 tai 8. 4 Sandwich panel SPA. Tarviketuoteseloste
5 20 14 c ~50 32 SISÄMITTA 100 ~ c300 Tuotenimi Räystäsranka EA1EP mm Materiaalipaksuus 1.00 mm Paneeli Räystäsranka A sisämitta (mm) Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Peite- ja tukiranka räystäsrakenteisiin. (kg/kpl) SPA150 EA1EP SPA200 EA1EP SPA230 EA1EP Tuotenimi Materiaalipaksuus Pakkauskoko Hattuprofiili EA1HP mm 2.0 mm 6.27 kg/kpl kpl t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn 25 Tukiprofiili sisäkattopaneeleiden kiinnittämiseen. 60 Sandwich panel SPA. Tarviketuoteseloste 5

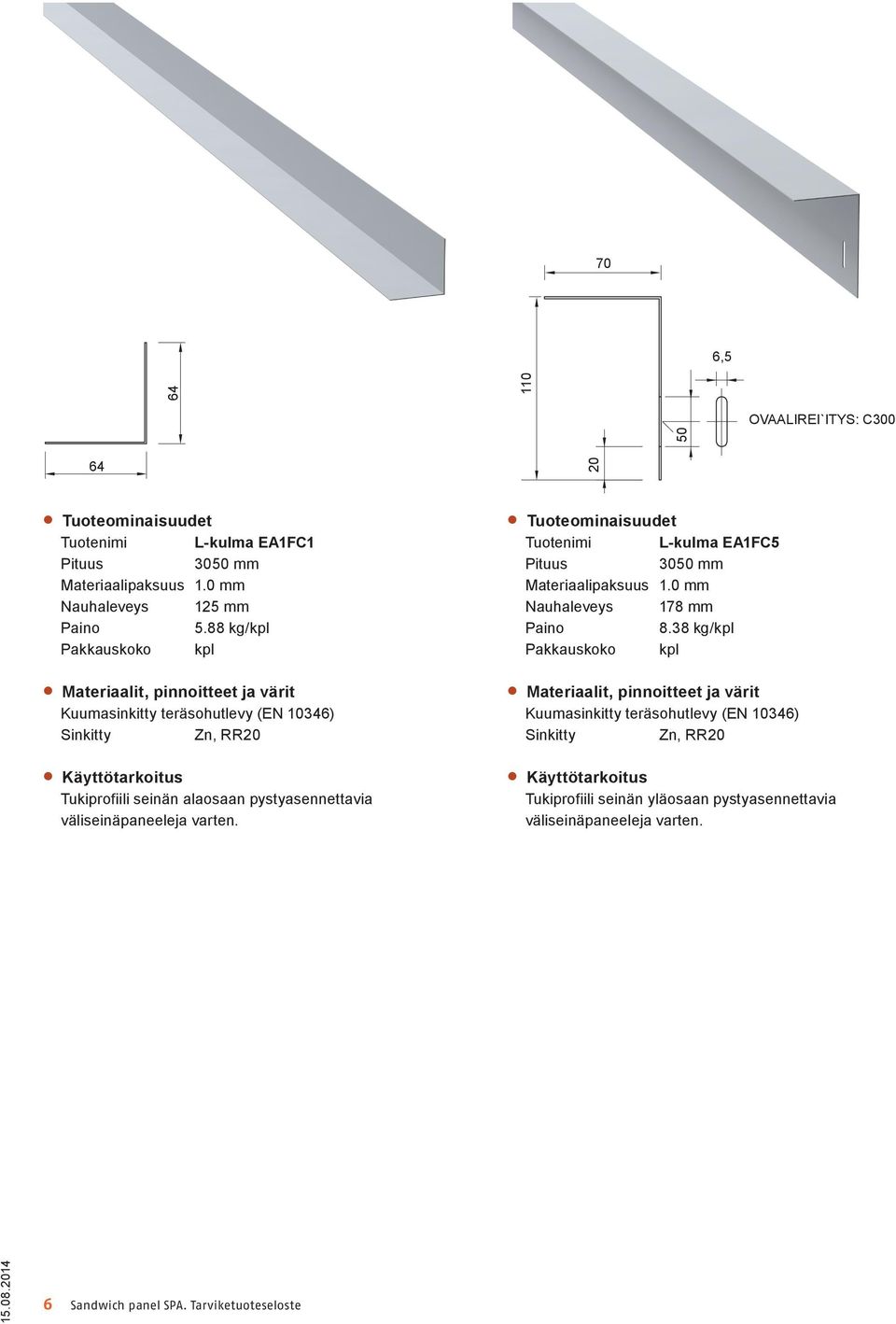

6 70 6, OVAALIREI`ITYS: C Tuotenimi L-kulma EA1FC mm Materiaalipaksuus 1.0 mm Nauhaleveys 125 mm 5.88 kg/kpl t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn, RR20 Tukiprofiili seinän alaosaan pystyasennettavia väliseinäpaneeleja varten. Tuotenimi L-kulma EA1FC mm Materiaalipaksuus 1.0 mm Nauhaleveys 178 mm 8.38 kg/kpl t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn, RR20 Tukiprofiili seinän yläosaan pystyasennettavia väliseinäpaneeleja varten. 6 Sandwich panel SPA. Tarviketuoteseloste
7 V 25 A A V Tuotenimi Sokkelilista EA1P mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelin ja sokkelin välin listoittamiseen, jälkiasennusmahdollisuus. Tarvitaan mitat A ja V. Leikkausleveydet 250 mm (EA1P1 250) ja 416 mm (EA1P1 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Tuotenimi Sokkelilista EA1P mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelin ja sokkelin välin listoittamiseen, asennettava paneeliasennuksen yhteydessä. Tarvitaan mitat A ja V. Leikkausleveydet 250 mm (EA1P3 250) ja 416 mm (EA1P3 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Sandwich panel SPA. Tarviketuoteseloste 7
8 10 V V A A 30 Tuotenimi Sokkelilista EA1P mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelin ja sokkelin välin listoittamiseen, jälkiasennusmahdollisuus. Tarvitaan mitat A ja V. Listan alle vaaditaan lisäksi Sokkelitukilista EA1PS1.Leikkausleveydet 250 mm (EA1P4 250) ja 416 mm (EA1P4 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Tuotenimi Sokkelitukilista EA1PS mm Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukilista Sokkelilistaan EA1P4, asennettava paneeliasennuksen yhteydessä. Tarvitaan mitat A ja V. Leikkausleveydet 250 mm (EA1PS1 250ZN) ja 416 mm (EA1PS1 416ZN). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 8 Sandwich panel SPA. Tarviketuoteseloste
9 A V 15 Tuotenimi Sokkelilista EA1P mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tuotenimi Materiaalipaksuus Pakkauskoko Pystysaumalista moduulimittainen EA1JVM 1200 mm 0.6 mm 1.41 kg/kpl kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelin ja sokkelin välin listoittamiseen, jälkiasennettava, pysty- ja diagonaaliasennettaville sekä leikatuille paneeleille. Paneelien välisen pystysauman listoittamiseen. Tarvitaan mitat A ja V. Leikkausleveydet 250 mm (EA1P5 250) ja 416 mm (EA1P5 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Lista on 1200 mm pitkä ja sisältää esiporatut reiät listaruuveille (k400). Sandwich panel SPA. Tarviketuoteseloste 9
10 Taper for overlap Taper for overlap 10 Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 250 mm 2.94 kg/kpl Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 312 mm 3.67 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien välisen pystysauman listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien välisen pystysauman listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 10 Sandwich panel SPA. Tarviketuoteseloste

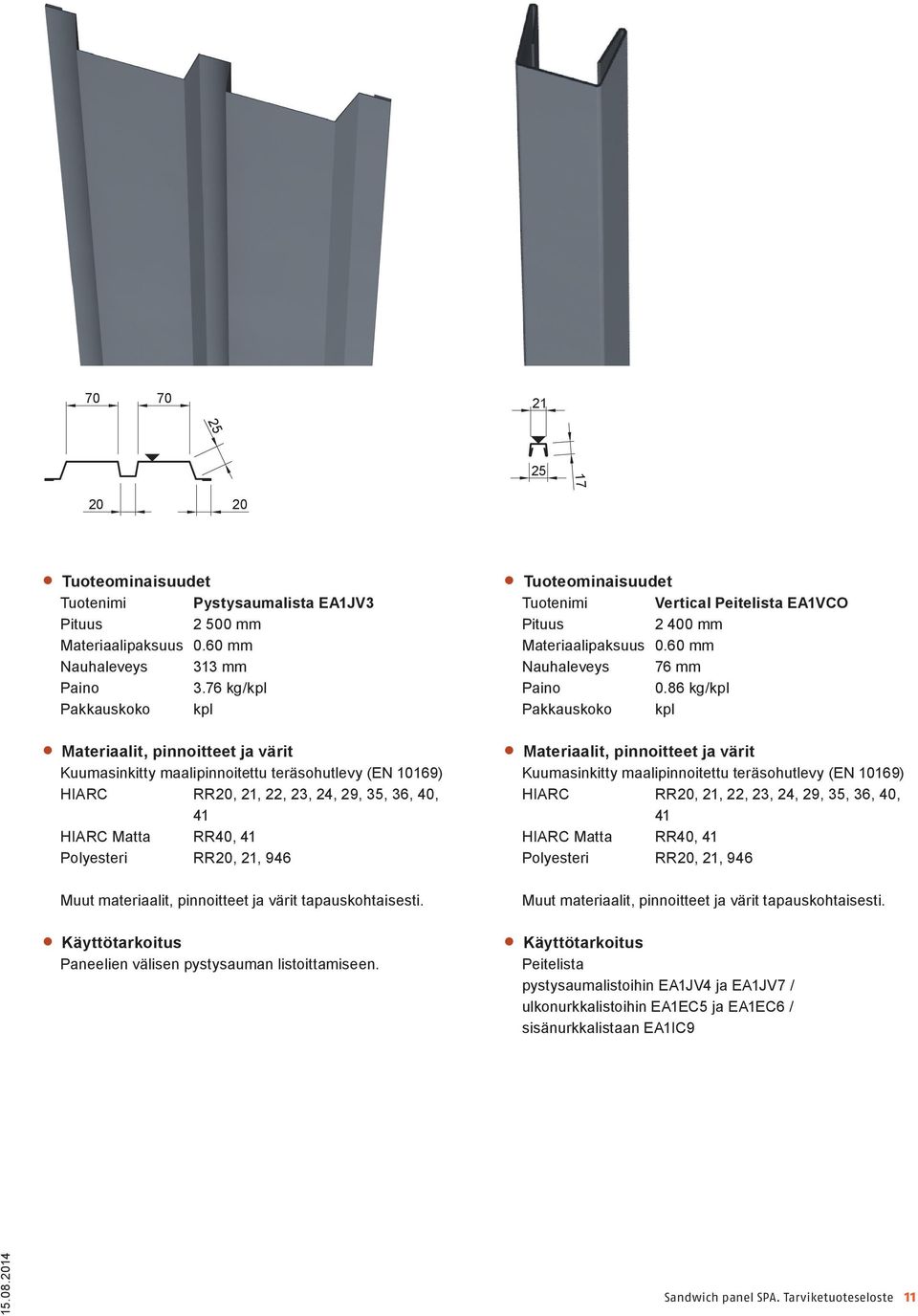

11 Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 313 mm 3.76 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien välisen pystysauman listoittamiseen. Tuotenimi Vertical Peitelista EA1VCO mm Nauhaleveys 76 mm 0.86 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Peitelista pystysaumalistoihin EA1JV4 ja EA1JV7 / ulkonurkkalistoihin EA1EC5 ja EA1EC6 / sisänurkkalistaan EA1IC9 Sandwich panel SPA. Tarviketuoteseloste 11

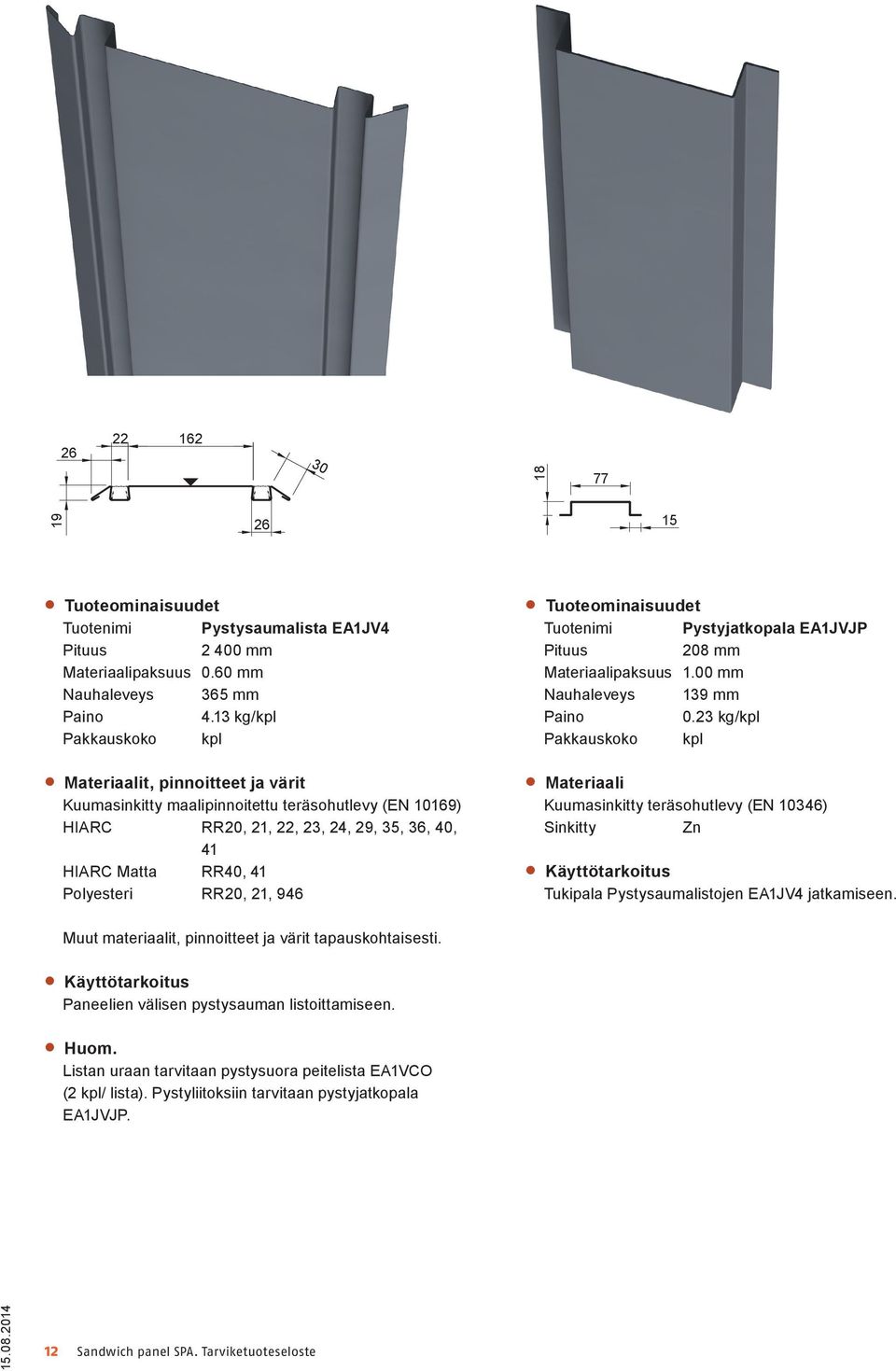

12 Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 365 mm 4.13 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tuotenimi Pystyjatkopala EA1JVJP 208 mm Materiaalipaksuus 1.00 mm Nauhaleveys 139 mm 0.23 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala Pystysaumalistojen EA1JV4 jatkamiseen. Paneelien välisen pystysauman listoittamiseen. Listan uraan tarvitaan pystysuora peitelista EA1VCO (2 kpl/ lista). Pystyliitoksiin tarvitaan pystyjatkopala EA1JVJP. 12 Sandwich panel SPA. Tarviketuoteseloste

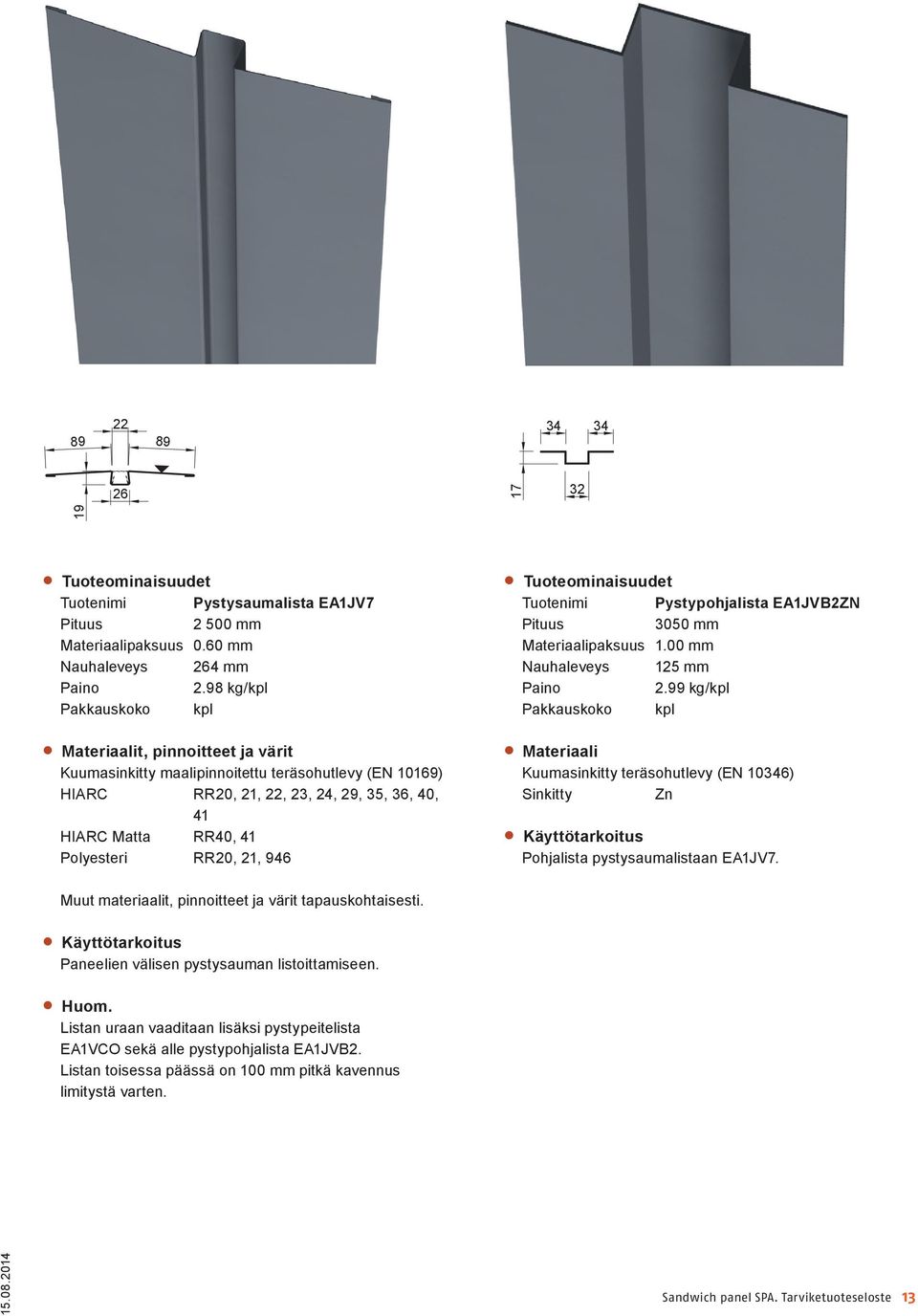

13 Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 264 mm 2.98 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tuotenimi Pystypohjalista EA1JVB2ZN 3050 mm Materiaalipaksuus 1.00 mm Nauhaleveys 125 mm 2.99 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Pohjalista pystysaumalistaan EA1JV7. Paneelien välisen pystysauman listoittamiseen. Listan uraan vaaditaan lisäksi pystypeitelista EA1VCO sekä alle pystypohjalista EA1JVB2. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Sandwich panel SPA. Tarviketuoteseloste 13

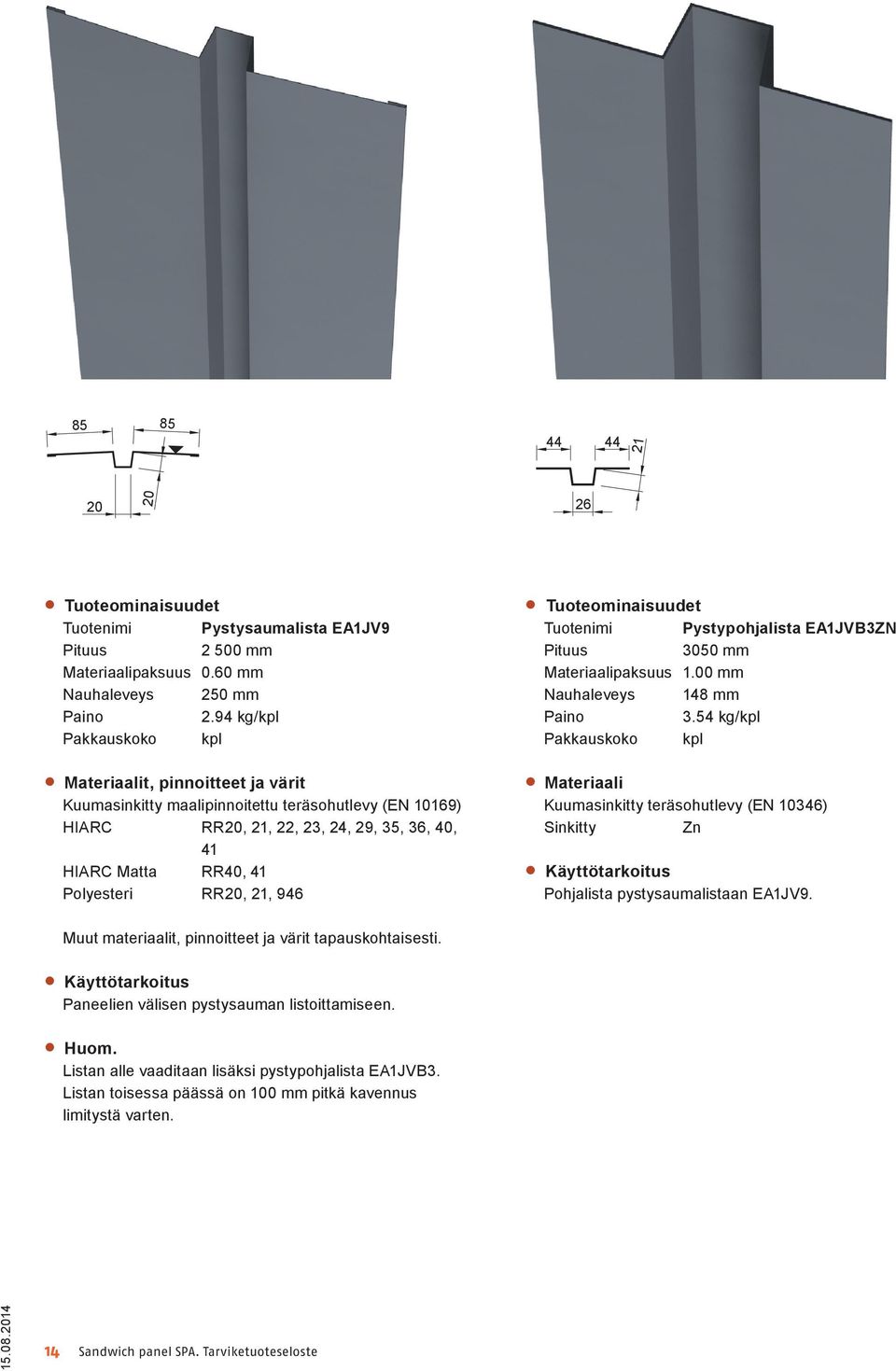

14 Tuotenimi Pystysaumalista EA1JV mm Nauhaleveys 250 mm 2.94 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tuotenimi Pystypohjalista EA1JVB3ZN 3050 mm Materiaalipaksuus 1.00 mm Nauhaleveys 148 mm 3.54 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Pohjalista pystysaumalistaan EA1JV9. Paneelien välisen pystysauman listoittamiseen. Listan alle vaaditaan lisäksi pystypohjalista EA1JVB3. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 14 Sandwich panel SPA. Tarviketuoteseloste

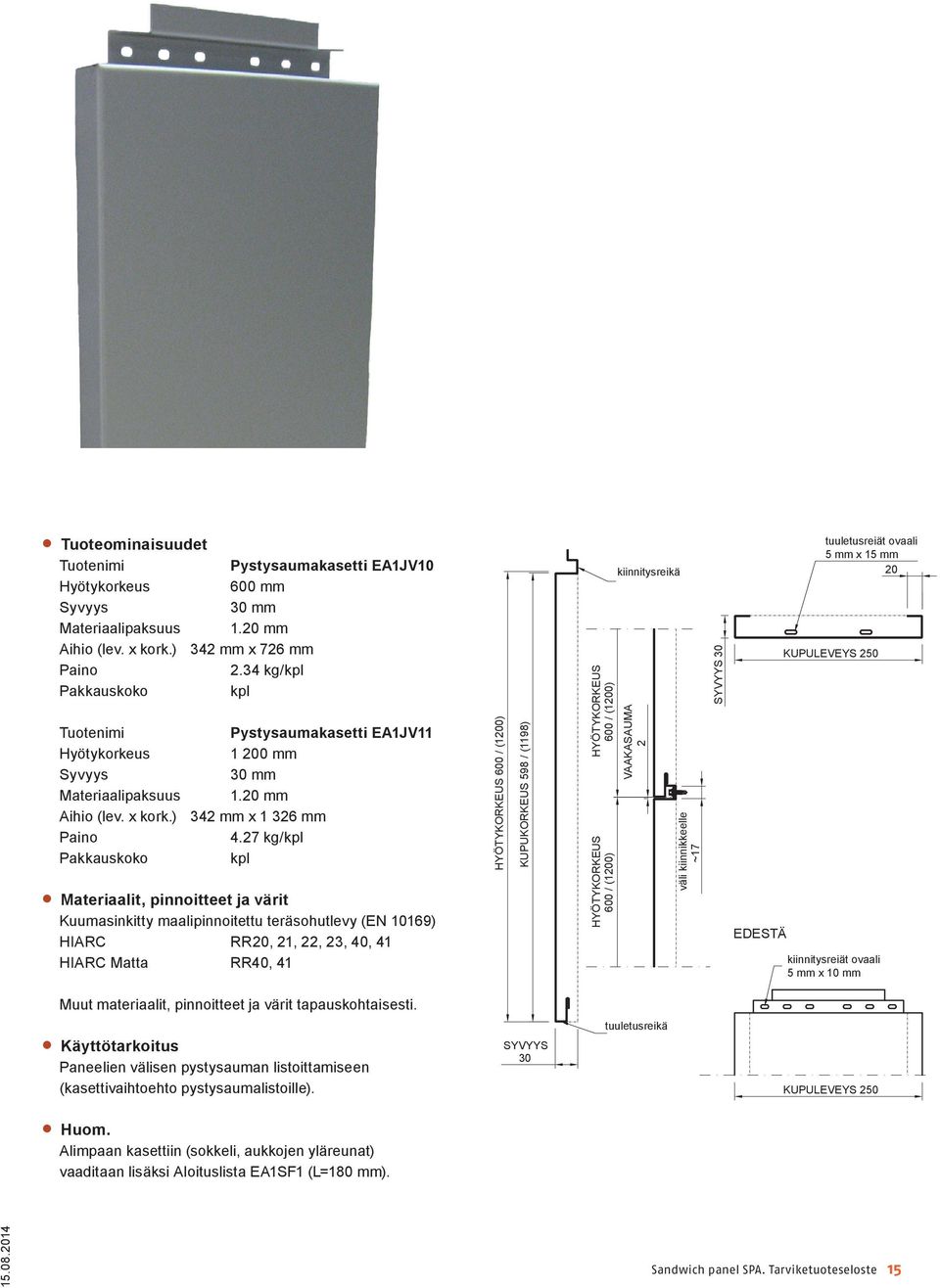

15 Tuotenimi Pystysaumakasetti EA1JV10 Hyötykorkeus 600 mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Aihio (lev. x kork.) 342 mm x 726 mm 2.34 kg/kpl Pakkauskoko kpl Tuotenimi Pystysaumakasetti EA1JV11 Hyötykorkeus mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Aihio (lev. x kork.) 342 mm x mm 4.27 kg/kpl Pakkauskoko kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 väli kiinnikkeelle ~17 SYVYYS 30 EDESTÄ tuuletusreiät ovaali 5 mm x 15 mm 20 KUPULEVEYS 250 kiinnitysreiät ovaali 5 mm x 10 mm Paneelien välisen pystysauman listoittamiseen (kasettivaihtoehto pystysaumalistoille). SYVYYS 30 tuuletusreikä KUPULEVEYS 250 Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi Aloituslista EA1SF1 (L=180 mm). Sandwich panel SPA. Tarviketuoteseloste 15
16 Tuotenimi Peitelista EA1R mm Nauhaleveys 374 mm 4.40 kg/kpl t, pinnoitteet ja värit Polyesteri RR20 Paneelien liitoskohtien peittämiseen palo-osastoivissa seinissä ja sisäkatoissa, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW kpl). Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Tuotenimi Peitelista EA1R mm Nauhaleveys 484 mm 5.69 kg/kpl t, pinnoitteet ja värit Polyesteri RR20 Tukiprofiilien (EA1FC5) peittämiseen pystyasennettavissa palo-osastoivissa seinissä, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW kpl). Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 16 Sandwich panel SPA. Tarviketuoteseloste
17 Tuotenimi Peitelista EA1R mm Nauhaleveys 250 mm 2.94 kg/kpl t, pinnoitteet ja värit Polyesteri RR20 Paneelien liitoskohtien peittämiseen palo-osastoivissa seinissä ja sisäkatoissa, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW kpl). Tuotenimi Sisänurkkalista EA1IC mm Nauhaleveys 156 mm 1.83 kg/kpl t, pinnoitteet ja värit Polyesteri RR20 Sisäseinien ja -kattojen sisäkulmien peittämiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Sandwich panel SPA. Tarviketuoteseloste 17

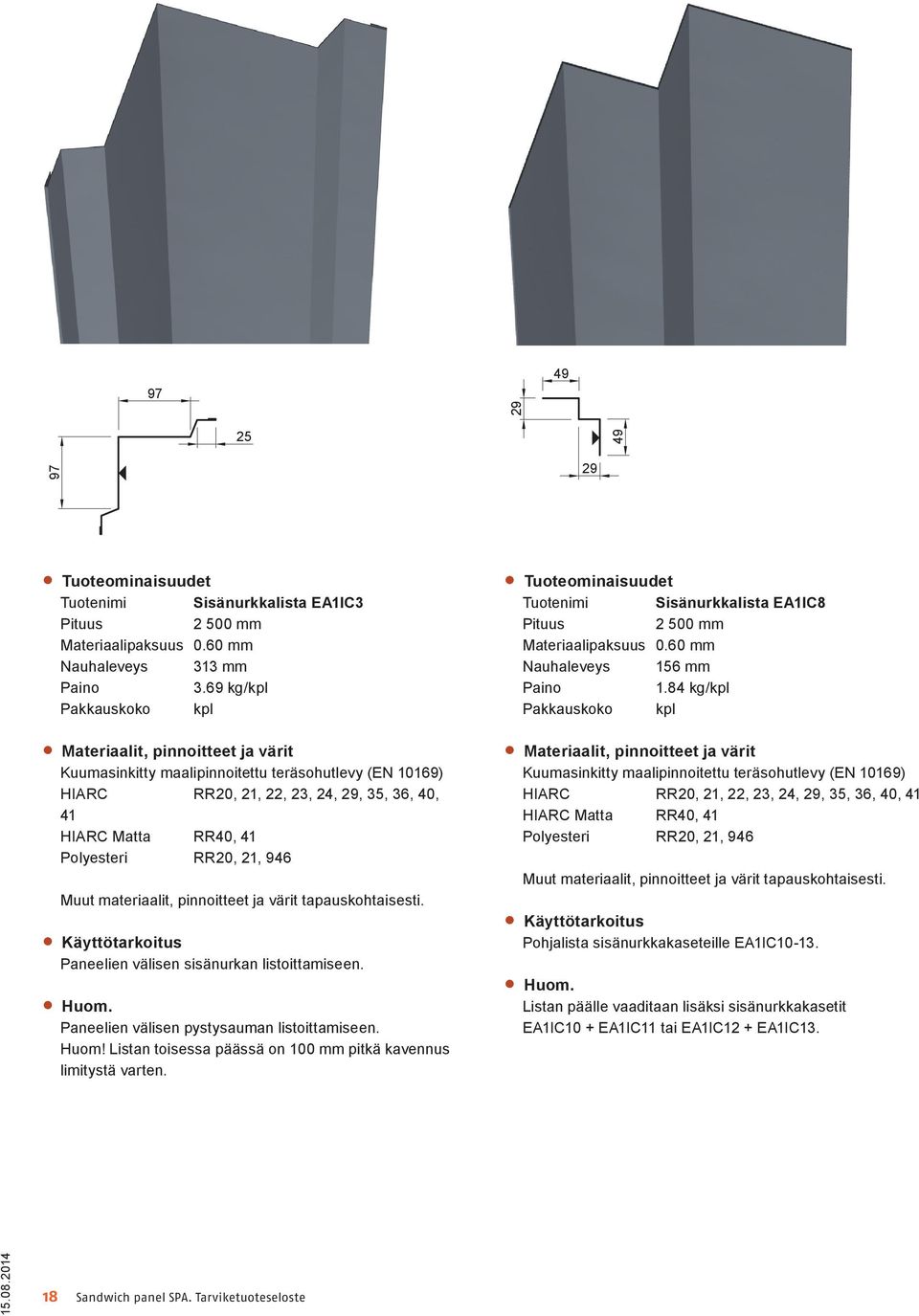

18 Tuotenimi Sisänurkkalista EA1IC mm Nauhaleveys 313 mm 3.69 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien välisen sisänurkan listoittamiseen. Paneelien välisen pystysauman listoittamiseen. Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Tuotenimi Sisänurkkalista EA1IC mm Nauhaleveys 156 mm 1.84 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Pohjalista sisänurkkakaseteille EA1IC Listan päälle vaaditaan lisäksi sisänurkkakasetit EA1IC10 + EA1IC11 tai EA1IC12 + EA1IC Sandwich panel SPA. Tarviketuoteseloste

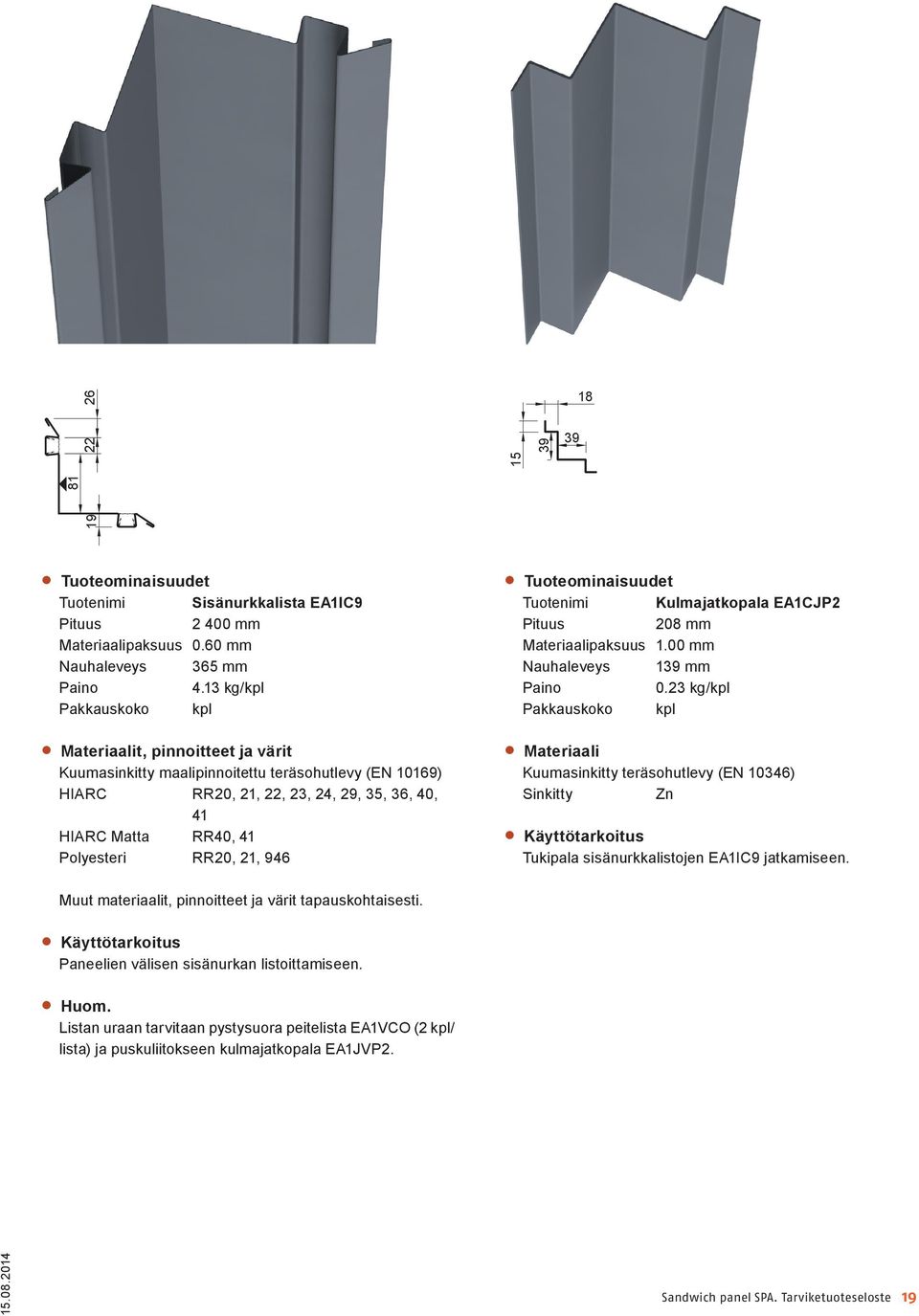

19 Tuotenimi Sisänurkkalista EA1IC mm Nauhaleveys 365 mm 4.13 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tuotenimi Kulmajatkopala EA1CJP2 208 mm Materiaalipaksuus 1.00 mm Nauhaleveys 139 mm 0.23 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala sisänurkkalistojen EA1IC9 jatkamiseen. Paneelien välisen sisänurkan listoittamiseen. Listan uraan tarvitaan pystysuora peitelista EA1VCO (2 kpl/ lista) ja puskuliitokseen kulmajatkopala EA1JVP2. Sandwich panel SPA. Tarviketuoteseloste 19
20 Tuotenimi Sisänurkkakasetti EA1IC11 Hyötykorkeus 600 mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 175 mm 1.71 kg/kpl Tuotenimi Sisänurkkakasetti EA1IC13 Hyötykorkeus mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 175 mm 3.12 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 ei laippaa väli kiinnikkeelle ~17 SYVYYS tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS tuuletusreikä Paneelien välisen sisänurkan listoittamiseen (kasettivaihtoehto sisänurkkalistoille). SYVYYS 30 Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=125 mm). Sisänurkka koostuu kahdesta erillisestä kasetista (vasen / oikea). Sisäpuolen kulmapaneelit EA1IC10 ja EA1IC12 ovat vasemmanpuoleisia paneeleita, ja EA1IC11 ja EA1IC13 ovat oikeanpuoleisia paneeleita. Kasettien alle vaaditaan lisäksi sisänurkkalista EA1IC8. 20 Sandwich panel SPA. Tarviketuoteseloste
21 Tuotenimi Sisänurkkakasetti EA1IC10 Hyötykorkeus 600 mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 175 mm 1.71 kg/kpl Tuotenimi Sisänurkkakasetti EA1IC12 Hyötykorkeus mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 175 mm 3.12 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 väli kiinnikkeelle ~17 20 SYVYYS 30 tuuletusreiät ovaali 5 mm x 15 mm ei laippaa KUPULEVEYS 175 tuuletusreikä Paneelien välisen sisänurkan listoittamiseen (kasettivaihtoehto sisänurkkalistoille). SYVYYS 30 Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=125 mm). Sisänurkka koostuu kahdesta erillisestä kasetista (vasen / oikea). Sisäpuolen kulmapaneelit EA1IC10 ja EA1IC12 ovat vasemmanpuoleisia paneeleita, ja EA1IC11 ja EA1IC13 ovat oikeanpuoleisia paneeleita. Kasettien alle vaaditaan lisäksi sisänurkkalista EA1IC8. Sandwich panel SPA. Tarviketuoteseloste 21
22 Tuotenimi Aloituslista EA1SF1 Materiaalipaksuus 1.20 mm Nauhaleveys 80 mm Aloituslistan pituus L (mm) Paneeli 180 Pystysaumakasetit EA1JV Ulkonurkkakasetit EA1EC Ulkonurkkakasetit EA1EC Sisänurkkakasetit EA1IC10-13 t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 Kuumasinkitty teräsohutlevy (EN 10346) Tuotenimi Ulkonurkkalista EA1EC mm Nauhaleveys 416 mm 4.90 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien (SPA80) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Aloituslista pystysauma- ja nurkkakasetteihin. Lista näkyy vain suoraan alhaalta katsottuna (esim. aukkojen yläreunoissa). 22 Sandwich panel SPA. Tarviketuoteseloste
23 Tuotenimi Ulkonurkkalista EA1EC mm Nauhaleveys 480 mm 5.65 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien (SPA100) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Tuotenimi Ulkonurkkalista EA1EC mm Nauhaleveys 625 mm 7.36 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Sandwich panel SPA. Tarviketuoteseloste 23
24 Tuotenimi Ulkonurkkalista EA1EC mm Nauhaleveys 750 mm 8.83 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 24 Sandwich panel SPA. Tarviketuoteseloste
25 Tuotenimi Ulkonurkkalista EA1EC mm Nauhaleveys 676 mm 7.64 kg/kpl Tuotenimi Kulmajatkopala EA1CJP1 208 mm Materiaalipaksuus 1.00 mm Nauhaleveys 400 mm 0.65 kg/ Pakkauskoko t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala ulkonurkkalistojen EA1EC5 jatkamiseen. Paneelien (SPA80-150) välisen ulkonurkan listoittamiseen. Listan uriin (2 kpl/lista) vaaditaan lisäksi pystypeitelista EA1VCO sekä pituusjatkoksiin kulmajatkopala EA1CJP1. Sandwich panel SPA. Tarviketuoteseloste 25
26 B B 10 A A 10 Tuotenimi Ulkonurkkalista EA1EC mm Tuotenimi Ulkonurkkalista EA1EC mm Materiaalipaksuus 1.2 mm Paneeli Ulkonurkkalista A (mm) B (mm) (kg/kpl) SPA80 EA1EC9-80ZN SPA100 EA1EC9-100ZN SPA125 EA1EC9-125ZN SPA150 EA1EC9-150ZN SPA175 EA1EC9-175ZN SPA200 EA1EC9-200ZN SPA230 EA1EC9-230ZN Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Sadetakki paneelien väliseen ulkonurkkaan sekä pohjalista ulkonurkkakasetteihin EA1EC11-14 (kiinnityspinta). Paneeli Ulkonurkkalista A (mm) t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan ja paneelin päälle (liitoskohtaan) nurkan molemmille puolille vaaditaan lisäksi pystysaumalistat. B (mm) (kg/kpl) SPA175 EA1EC SPA200 EA1EC SPA230 EA1EC Sandwich panel SPA. Tarviketuoteseloste
27 Tuotenimi Ulkonurkkakasetti EA1EC11 Hyötykorkeus 600 mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 315 mm 4.92 kg/ kpl Tuotenimi Ulkonurkkakasetti EA1EC12 Hyötykorkeus mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 315 mm 8.99 kg/ kpl HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 ~17 väli kiinnikkeelle KUPULEVEYS 315 SYVYYS 30 tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 tuuletusreikä SYVYYS 30 Paneelien (SPA80-175) välisen ulkonurkan listoittamiseen (kasettivaihtoehto ulkonurkkalistoille). Vaaditaan lisäksi aloituslista EA1SF1 (L=245 mm), 2 kpl/kasetti. Kasettien alle vaaditaan lisäksi ulkonurkkalista EA1EC9- ( sadetakki + kiinnityspinta). Sandwich panel SPA. Tarviketuoteseloste 27
28 Tuotenimi Ulkonurkkakasetti EA1EC13 Hyötykorkeus 600 mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 400 mm 6.09 kg/kpl Tuotenimi Ulkonurkkakasetti EA1EC14 Hyötykorkeus mm Syvyys 30 mm Materiaalipaksuus 1.20 mm Leveys 400 mm kg/ kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 tuuletusreikä SYVYYS 30 ~17 väli kiinnikkeelle KUPULEVEYS 400 SYVYYS 30 tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS Paneelien (SPA ) välisen ulkonurkan listoittamiseen (kasettivaihtoehto ulkonurkkalistoille). Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=330 mm), 2 kpl/kasetti. Kasettien alle vaaditaan lisäksi ulkonurkkalista EA1EC9- ( sadetakki + kiinnityspinta). 28 Sandwich panel SPA. Tarviketuoteseloste
29 Tuotenimi Vaakalista EA1H mm Nauhaleveys 146 mm 1.72 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Vaakakoristelista, jälkiasennettava. Tuotenimi Vaakatukilista EA1HS mm Nauhaleveys 101 mm 1.19 kg/kpl t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Polyesteri RR20, 21, 946 Tukilista vaakalistalle EA1H2. Listan alle vaaditaan lisäksi vaakatukilista EA1HS2. Sandwich panel SPA. Tarviketuoteseloste 29
30 Effective width 5 5 A A Tuotenimi Tiivistyslista T Tiivistyslista Hyötyleveys (mm) A (mm) (kg/kpl) Kantava profiililevy EA1CFT70-57L T70-57L EA1CFT130M-75L T130M-75L EA1CFT153-40L T153-40L EA1CFT70-65L T70-57L (yläpuoli alaspäin) EA1CFT130M-111L T130M-75L (yläpuoli alaspäin) EA1CFT L T153-40L (yläpuoli alaspäin) t, pinnoitteet ja värit Polyesteri RR20 Paneelien ja kantavien profiililevyjen liitoksiin. 30 Sandwich panel SPA. Tarviketuoteseloste
31 Tuotenimi Sokkelinauha EA3SP Paksuus 10 mm 50 m/rulla Pakkauskoko rulla Paneeli Sokkelinauha Leveys (mm) (kg/rulla) SPA80 EA3SP SPA100 EA3SP SPA125 EA3SP SPA150 EA3SP SPA175 EA3SP Tuotenimi Butyylisaumanauha EA3RBS06 Paksuus 0.60 mm Leveys 75 mm 10 m/rulla 0.37 kg/rulla Pakkauskoko rulla Butyyliliima, toispuolinen liimapinta, alumiinikalvovuoraus. Paneelien välisen pystysauman tiivistämiseen. SPA200 EA3SP SPA230 EA3SP Solumuovi (umpisoluinen polyeteeni) Sokkelin ja sokkelikiskojen välin tiivistämiseen. Sandwich panel SPA. Tarviketuoteseloste 31
32 Tuotenimi Tiivistenauha EA3SS410 Paksuus 4 mm Leveys 10 mm 25 m/rulla 0.03 kg/rulla Pakkauskoko rulla Solumuovi (umpisoluinen polyeteeni), toispuolinen liimapinta. Paneelien ja rungon (teräs ja puu) väliseen tiivistämiseen sekä paneelien ja listojen väliseen tiivistämiseen. Tuotenimi Tiivistenauha EA3SS1210 Paksuus 12 mm Leveys 10 mm 5 m/rulla 0.02 kg/rulla Pakkauskoko rulla Solumuovi (umpisoluinen polyeteeni), toispuolinen liimapinta. Paneelien ja rungon (betoni) väliseen tiivistämiseen. 32 Sandwich panel SPA. Tarviketuoteseloste
33 Tuotenimi Saumanauha EA3JS7050 Leveys 70 mm 50 m/rulla 0.08 kg/rulla Pakkauskoko 1 rulla Kudotulla kuitukankaalla vahvistettu hengittävä polyeteenikopolymeerikalvo, jossa on itseliimautuvat butyylikaistat molemmissa reunoissa. Paneelien välisen pystysauman tiivistämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Tuotenimi Sokkelin butyyliteippi EA3SP07 Paksuus 0.7 mm 25 m/rulla 4.28 kg/rulla (150 mm) 5.70 kg/rulla (200 mm) Pakkauskoko 1 rulla Muovialumiinifoliolla päällystetty itsekiinnittyvä plastoelastinen butyyliteippi. Kosteuskatko betonisokkelin ja paisuvan tiivistenauhan väliin: Paneeli Butyyliteippi Leveys (mm) SPA150 ENERGY EA3SPB SPA200 ENERGY EA3SPB SPA230 ENERGY EA3SPB Termorei ityksen tiivistämiseen sokkelikiskon yläpinnassa: Paneeli Butyyliteippi Leveys (mm) SPA150 ENERGY EA3SPB SPA200 ENERGY EA3SPB SPA230 ENERGY EA3SPB Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Sandwich panel SPA. Tarviketuoteseloste 33
34 Tuotenimi Bauseal SK EA3SPBSK Paksuus 5 20 mm (joustava) Paneeli Tiivistysaine Leveys SPA150 ENERGY SPA200 ENERGY SPA230 ENERGY Joustava polyuretaani (mm) Pakkaus- koko (m) (kg/pakkaus) EA3SPBSK EA3SPBSK EA3SPBSK Tuotenimi FM330 Megafoam PRO EA6FM kg/kpl Pakkauskoko pullo/880 ml Elastinen polyuretaanivaahto Paneeleiden välisten pystysaumojen ja nurkkien tiivistämiseen ja eristämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Tuotteen asentamiseen tarvitaan vaahtopistooli (EAF9). Sokkelin ja sokkelilistan välisen tilan tiivistämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Alapuolelle vaaditaan lisäksi sokkelin butyyliteippi (EA3SP07) kosteuskatkoksi. 34 Sandwich panel SPA. Tarviketuoteseloste
35 Tuotenimi Vaahtopistooli EAF9 Metalli/muovi Elastisen polyuretaanivaahdon (EA6FM330) asentamiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Saumavaahtopistoolin puhdistamiseen suositellaan puhdistusainetta (EA6AA290). Tuotenimi Puhdistusaine EA6AA kg/pullo Pakkauskoko pullo/500 ml Liuotinainepohjainen puhdistusaerosoli Saumavaahtopistoolin (EAF9) puhdistamiseen käytön jälkeen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Sandwich panel SPA. Tarviketuoteseloste 35
36 Tuotenimi Suojamuovi EA6CP300 Paksuus 0.45 µm Leveys 300 mm 300 m 4.8 kg/rulla Pakkauskoko rulla (90 m 2 ) LDPE, liimapinta Paneelien reunojen (villojen) asennusaikaiseen suojaamiseen. Tuotenimi Tiivistemassa EA3SM310 Pakkauskoko patruuna (310 ml), täysi pakkaus 20 patruunaa Tiivistemassa Väri EA3SM310WHITE ja -GREY: neutraali matalakimmoisa silikonimassa (kg/patruuna) EA3SM310WHITE valkoinen EA3SM310GREY harmaa EA3SM310TRANSPARENT kirkas EA3SM310TRANSPARENT: neutraali keskikimmoisa homesuojattu rakennesilikoni Elementteihin liittyviin tiivistemassauksiin. 36 Sandwich panel SPA. Tarviketuoteseloste
37 Tuotenimi Mineraalivillalevy EAFW Kpl Paksuus 20 mm Leveys 600 mm mm 2.02 kg/levy Pakkauskoko 7.2 m 2 (10 levyä) Suuritiheyksinen kivivilla Paneelikiinnikkeiden palosuojauksiin. Leikataan työmaalla tarvittavaan leveyteen. Sandwich panel SPA. Tarviketuoteseloste 37
38 Tuotenimi Mineraalivillarulla EAWS kpl Paksuus 30 mm Leveys 565 mm mm 5.40 kg/rulla Pakkauskoko rulla (7.85 m/4.4 m 2 ), täysi pakkaus 2 rullaa Pehmeä mineraalivilla Paneelien välien (esim. pystysaumat ja nurkat) eristämiseen, sokkelikiskojen ja paneelien välien eristämiseen. Leikataan työmaalla tarvittavaan leveyteen. Tuotenimi Mineraalivillasoiro EAWS Paneeli Mineraalivilla soiro Leveys Pehmeä mineraalivilla (mm) (mm) Paksuus Pakkauskoko (m/kpl) Paneelien välien (esim. pystysaumat ja nurkat) eristämiseen, sokkelikiskojen ja paneelien välien eristämiseen. (kg) / pakkaus SPA100 EAWS Kpl / SPA125 EAWS Kpl / SPA150 EAWS Kpl / SPA175 EAWS Kpl / SPA200 EAWS Kpl / SPA230 EAWS Kpl / Sandwich panel SPA. Tarviketuoteseloste
39 Tuotenimi Ruuvi S5H55 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Tuotenimi Ruuvi S5H55 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Paneeli Ruuvi Koko (paksuus x pituus) (mm) Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA80 S5H55113D14S9B 100 5,5 x 113 SPA100 S5H55142D14S9B 100 5,5 x 142 SPA125 S5H55160D14S9B 100 5,5 x 160 SPA150 S5H55189D14S9B 100 5,5 x 189 SPA175 S5H55215D14S9B 100 5,5 x 215 SPA200 S5H55236D14S9B 100 5,5 x 236 SPA230 S5H55276D14S9B 100 5,5 x 276 SPA80 S5H55112D05S9B 100 5,5 x 112 SPA100 S5H55137D05S9B 100 5,5 x 137 SPA125 S5H55162D05S9B 100 5,5 x 162 SPA150 S5H55182D05S9B 100 5,5 x 182 SPA175 S5H55226D05S9B 100 5,5 x 226 SPA200 S5H55266D05S9B 100 5,5 x 266 SPA230 S5H55286D05S9B 100 5,5 x 286 Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiiviteräslinen Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiiviteräslinen Paneelien kiinnittämiseen 4-14 mm teräkseen 1,5-5 mm teräs Itseporautuva ruuvi Itseporautuva ruuvi Tuotenimi Ruuvi S3H55 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Tuotenimi Ruuvi S3H55 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA80 S3H55120D14S9B 100 5,5 x 120 SPA100 S3H55140D14S9B 100 5,5 x 140 SPA125 S3H55165D14S9B 100 5,5 x 165 SPA150 S3H55190D14S9B 100 5,5 x 190 SPA175 S3H55215D14S9B 100 5,5 x 215 SPA200 S3H55240D14S9B 100 5,5 x 240 SPA230 S3H55275D14S9B 100 5,5 x 275 Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA80 S3H55115D05S9B 100 5,5 x 115 SPA100 S3H55135D05S9B 100 5,5 x 135 SPA125 S3H55160D05S9B 100 5,5 x 160 SPA150 S3H55185D05S9B 100 5,5 x 185 SPA175 S3H55236D05S9B 100 5,5 x 236 SPA200 S3H55236D05S9B 100 5,5 x 236 SPA230 S3H55275D05S9B 100 5,5 x 275 Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen 4-14 mm teräkseen 1,5-5 mm teräs Itseporautuva ruuvi Itseporautuva ruuvi Sandwich panel SPA. Tarviketuoteseloste 39
40 Tuotenimi Ruuvi S5H65 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Tuotenimi Spike S5R63 Pakkauskoko 100 kpl Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA80 S5H65135WS9B 100 6,5 x 135 SPA100 S5H65150WS9B 100 6,5 x 150 SPA125 S5H65175WS9B 100 6,5 x 175 SPA150 S5H65200WS9B 100 6,5 x 200 SPA175 S5H65230WS9B 100 6,5 x 230 SPA200 S5H65250WS9B 100 6,5 x 250 SPA230 S5H65280WS9B 100 6,5 x 280 Paneeli Spike Koko (paksuus x pituus) (mm) SPA80 S5R63127XS9B 100 6,3 x 127 SPA100 S5R63152XS9B 100 6,3 x 152 SPA125 S5R63178XS9B 100 6,3 x 178 SPA150 S5R63203XS9B 100 6,3 x 203 SPA175 S5R63229XS9B 100 6,3 x 229 SPA200 S5R63254XS9B 100 6,3 x 254 SPA230 S5R63279XS9B 100 6,3 x 279 *) S5R63038XS9B 100 6,3 x 38 Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiiviteräslinen Paneelien kiinnittämiseen puuhun Itseporautuva ruuvi Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiiviteräslinen Paneelien kiinnittämiseen betoniin Kiinnittämiseen tarvitaan lisäksi Poravasaraterä EA2DB 63 Tuotenimi Ruuvi S3H65 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl *) Sokkelikiskojen kiinnittämiseen betoniin, ei aluslevyä Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA80 S3H65135WS9B 100 6,5 x 135 SPA100 S3H65155WS9B 100 6,5 x 155 SPA125 S3H65185WS9B 100 6,5 x 185 SPA150 S3H65205WS9B 100 6,5 x 205 SPA175 S3H65235WS9B 100 6,5 x 235 SPA200 S3H65275WS9B 100 6,5 x 275 SPA230 S3H65305WS9B 100 6,5 x 305 Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen puuhun Itseporautuva ruuvi 40 Sandwich panel SPA. Tarviketuoteseloste
41 Tuotenimi Poravasaraterä EA2DB 63 Paneeli Poravasaraterä Koko (paksuus x pituus) (mm) SPA80 EA2DB ,3 x 210/150 SPA100 EA2DB ,3 x 210/150 SPA125 EA2DB ,3 x 285/225 SPA150 EA2DB ,3 x 285/225 SPA175 EA2DB ,3 x 360/300 SPA200 EA2DB ,3 x 360/300 SPA230 EA2DB ,3 x 360/300 *) EA2DB ,3 x 110/50 Paneelien kiinnittämiseen betoniin. Tuotenimi Limiruuvi S1H48023L02A4RR B 100 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Ruuvi: hiiliteräs Aluslevy: alumiini 14 mm, tiivisteellinen Värit RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi *) Sokkelikiskojen kiinnittämiseen betoniin Tuotenimi Limiruuvi S1H48023L02A4GALVB 100 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Ruuvi: hiiliteräs Aluslevy: alumiini 14 mm, tiivisteellinen Sokkelilistojen ja kiinnityslevyjen kiinnittäminen paneeleihin.. Itseporautuva ruuvi Tuotenimi ListaruuviS1T48020L02A0RR C 250 Kanta kupukanta Torx T20 Pakkauskoko 250 kpl Ruuvi: hiiliteräs Aluslevy: alumiini 10 mm, tiivisteellinen Colours RR20, 21, 22, 23, 24, 29, 35, 36, 40, 41 Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi Sandwich panel SPA. Tarviketuoteseloste 41
42 Tuotenimi Ruuvi S3T48023D02A0B 100 Kanta kupukanta Torx T20 Pakkauskoko 100 kpl Ruuvi: ruostumaton teräs Ei aluslevyä Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi Tuotenimi Limiruuvi S3H55022L02A4B 100 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Ruuvi: ruostumaton teräs Aluslevy: alumiini 14 mm, tiivisteellinen Listojen sekä kasettien ja aloituslistojen kiinnittämiseen elementteihin. Itseporautuva ruuvi Tuotenimi Listaruuvi S1E42013G Kanta litteä PH2 kanta Pakkauskoko 1000 kpl Ruuvi: hiiliteräs Ei aluslevyä Colours RR20: Ruuvi S1E42013GRR20E 1000 Zn: Ruuvi S1E42013GE 1000 Sisäpuolen listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Tuotenimi Listaruuvi S3H55044WA4B 100 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Ruuvi: ruostumaton teräs Aluslevy: alumiini 14 mm, tiivisteellinen Sokkelikiskojen kiinnittämiseen puuhun Itseporautuva ruuvi Itseporautuva ruuvi 42 Sandwich panel SPA. Tarviketuoteseloste
43 Tuotenimi Limiruuvi S1H63032L03S6GALVB 100 Kanta kuusiokanta 8 mm Pakkauskoko 100 kpl Ruuvi: hiiliteräs Aluslevy: ruostumaton teräs 16 mm, tiivisteellinen Ovenpielirankojen kiinnittämiseen elementteihin Itseporautuva laipallinen ruuvi Tuotenimi Aluslevy EA2W40-910S Pakkauskoko 100 kpl Ruostumaton teräs, tiivisteetön Uppokiinnitykseen Paneelin kiinnikkeiden standardilevy pitää poistaa. Vaaditaan lisäksi reikä 27 mm (Reikäsahalla D27 EA6PS). Tuotenimi Reikäsaha D27 EA6PS Uppokiinnitysreiän poraamiseen paneelin pintaan 27 mm reikä on sopiva aluslevylle EA2W40-910S. Tuotenimi Aluslevy EA2WS29 Pakkauskoko 100 kpl Ruostumaton teräs 29 mm, tiivisteellinen Isompi aluslevy paneelikiinnikkeille. Tapauksiin, joissa paneelien kiinnityksiltä vaaditaan suurempaa lujuutta. Sandwich panel SPA. Tarviketuoteseloste 43
44 Ø6 4 PCS Ø Tuotenimi Kiinnityslevy EA6FP1 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Tuotenimi Kiinnityslevy EA6FP2 240 mm Leveys 142 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Ø6 4 PCS Ø14 Ø6 4 PCS Ø6 4 PCS Ø Tuotenimi Kiinnityslevy EA6FP3 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Tuotenimi Kiinnityslevy EA6FP4 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin 44 Sandwich panel SPA. Tarviketuoteseloste
45 Ø6 4 PCS Ø6 4 PCS Tuotenimi Kiinnityslevy EA6FP5 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Tuotenimi Kiinnityslevy EA6FP6 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Ø6 4 PCS Tuotenimi Kiinnityslevy EA6FP7 250 mm Leveys 150 mm Materiaalipaksuus 2.50 mm 0.74 kg/kpl Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Sandwich panel SPA. Tarviketuoteseloste 45
46 ,5 Reiät 3 kpl Ø4 mm , Reiät 3 kpl Ø4 mm Tuotenimi Suojakuppi EA6CC1 Materiaalipaksuus 1.50 mm 0.65 kg/kpl Alumiini + jauhemaalaus Paneelikiinnikkeiden koristekuppi Kiinnitys kolmannespisteistä paneelin pintaan (kiinnitysreiät halk. 4 mm, k76 mm) Tuotenimi Suojakuppi EA6CC2 Materiaalipaksuus 1.50 mm 1.00 kg/kpl Alumiini + jauhemaalaus Paneelikiinnikkeiden koristekuppi Kiinnitys kolmannespisteistä paneelin pintaan (kiinnitysreiät halk. 4 mm, k97 mm) 46 Sandwich panel SPA. Tarviketuoteseloste
47 , Reiät 3 kpl Ø4 mm Tuotenimi Suojakuppi EA6CC3 Materiaalipaksuus 1.50 mm 1.00 kg/kpl Alumiini + jauhemaalaus Paneelikiinnikkeiden koristekuppi Kiinnitys kolmannespisteistä paneelin pintaan (kiinnitysreiät halk. 4 mm, k97 mm). Sandwich panel SPA. Tarviketuoteseloste 47
48 Tuotenimi Ponttinostinsalkku vaaka EA6LTALAHD1 / EA6LTALAHD kg/salkku Pakkauskoko nostinta/salkku Nostimen väri Sininen Seinäpaneelien vaaka-asennukseen Ponttinostinsalkku vaaka EA6LTALAHD1 = VUOKRATTAVA nostinsalkku Ponttinostinsalkku vaaka EA6LTALAHD2 = MYYTÄVÄ nostinsalkku (ei palaudu) Nostinten sallimat paneelien maksimipituudet Paneeli Nostin ja turvaliina / Paneelin maksimipituus Nostin ja turvaliina / Paneelin maksimipituus SPA80 1 kpl/7.5 m 2 kpl/13.5 m SPA100 1 kpl/6.5 m 2 kpl/13.0 m SPA125 1 kpl/5.8 m 2 kpl/11.6 m SPA150 1 kpl/5.2 m 2 kpl/10.4 m SPA175 1 kpl/4.7 m 2 kpl/9.4 m SPA200 1 kpl/4.3 m 2 kpl/8.6 m SPA230 1 kpl/3.8 m 2 kpl/7.6 m 48 Sandwich panel SPA. Tarviketuoteseloste
49 Tuotenimi Ponttinostinsalkku pysty EA6LTALAVD 26.0 kg/salkku Pakkauskoko 2 nostinta/salkku Nostimen väri Punainen Seinäpaneelien pysty- ja diagonaaliasennukseen sekä leikattujen seinäpaneelien vaaka-asennukseen. VUOKRATTAVA nostinsalkku Nostinten sallimat paneelien maksimipituudet Paneeli Nostin ja turvaliina / Paneelin maksimipituus Nostin ja turvaliina / Paneelin maksimipituus SPA80 1 kpl/6.0 m SPA100 1 kpl/6.0 m SPA125 1 kpl/6.0 m SPA150 1 kpl/5.6 m 2 kpl/6.0 m SPA175 1 kpl/5.0 m 2 kpl/6.0 m SPA200 1 kpl/4.6 m 2 kpl/6.0 m SPA230 1 kpl/4.0 m 2 kpl/6.0 m Sandwich panel SPA. Tarviketuoteseloste 49
50 Tuotenimi Alipainenostin EA6LTVACCB140 Alipainenostin EA6LTVACCB kg/nostin (kuljetuslaatikoineen) Pakkauskoko 1 nostin Valmistajan tunnus Clad Boy 140/Clad Boy 152 Seinäpaneelien vaaka- ja pystyasennukseen sekä leikattujen seinäpaneelien asennukseen. VUOKRATTAVIA nostimia, toimitaan erillisen ohjeen mukaisesti. Tuotenimi Alipainenostin EA6LT VACCB Roof kg/nostin (kuljetuslaatikoineen) Pakkauskoko 1 nostin Valmistajan tunnus Clad Boy 1285 PU-kattopaneelien sekä tarvittaessa SPA-seinäpaneelien ja leikattujen SPA-seinäpaneelien vaaka-asennukseen. VUOKRATTAVA nostin, toimitaan erillisen ohjeen mukaisesti. 50 Sandwich panel SPA. Tarviketuoteseloste
51 Sandwich panel SPA. Tarviketuoteseloste 51
52 Ota yhteyttä asiakaspalveluumme Myynti puh Tekninen tuki puh Ruukki Construction Oy, Suolakivenkatu 1, Helsinki. Puh Tämä ohjelehti on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virheistä tai tietojen väärästä soveltamisesta aiheutuneista välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Copyright 2014 Ruukki Construction Oy. Kaikki oikeudet pidätetään. Ruukki, Rautaruukki, Living. Working. Moving. ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
SANDWICH PANEL SPA TARVIKKEET
www.ruukki.fi SANDWICH PANEL SPA TARVIKKEET Sisältö Sokkelikiskot ja rangat... 3-6 Listat... 7-30 Tiivistystarvikkeet...31-36 Villat...37-38 Kiinnikkeet... 39-45 Nostimet...46-49 Tämä esite sisältää Sandwich
