1 XW008 TALTTAPORAKONE STÄMBORR MORTISING MACHINE Käyttöohje Bruksanvisning Instruction manual Alkuperäisten käyttöohjeiden käännös Översättning av originalbruksanvisning Original manual HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. OBS! Läs noggrant igenom bruksanvisningen innan du använder maskinen och följ alla angivna instruktioner. Spara instruktionerna för senare behov. NOTE! Read the instruction manual carefully before using the machine and follow all given instructions. Save the instructions for further reference. Maahantuoja / Importör / Importer: ISOJOEN KONEHALLI OY Keskustie 26, Kauhajoki As, Finland Tel , Fax

2 KUVAT BILDER PICTURES Fig. 1 Istukka Chuck Chuck Terä Borrkrona Bit Holkki 38 Bussning 38 Bush 38 Paina talttaa ylös holkkia vasten Tryck mejseln uppåt mot bussningen Push chisel up against bushing Kiristysruuvi taltan kiinnitykseen Spännskruv för fästandet av mejseln Grub screw to clamp chisel Poranterän on oltava 2-5 mm taltanterää alempana Borrkronan bör vara 2-5 mm längre ned än mejselskären Drill bit must be 2-5 mm lower than chisel bit Fig. 2 Taltan vasen ura Mejselns vänster spår Chisel slot on left Taltan oikea ura Mejselns höger spår Chisel slot on right Liikuta työkappaletta tähän suuntaan Rör arbetsstycket åt detta håll Move timber in this direction Liikuta työkappaletta tähän suuntaan Rör arbetsstycket åt detta håll Move timber in this direction 2

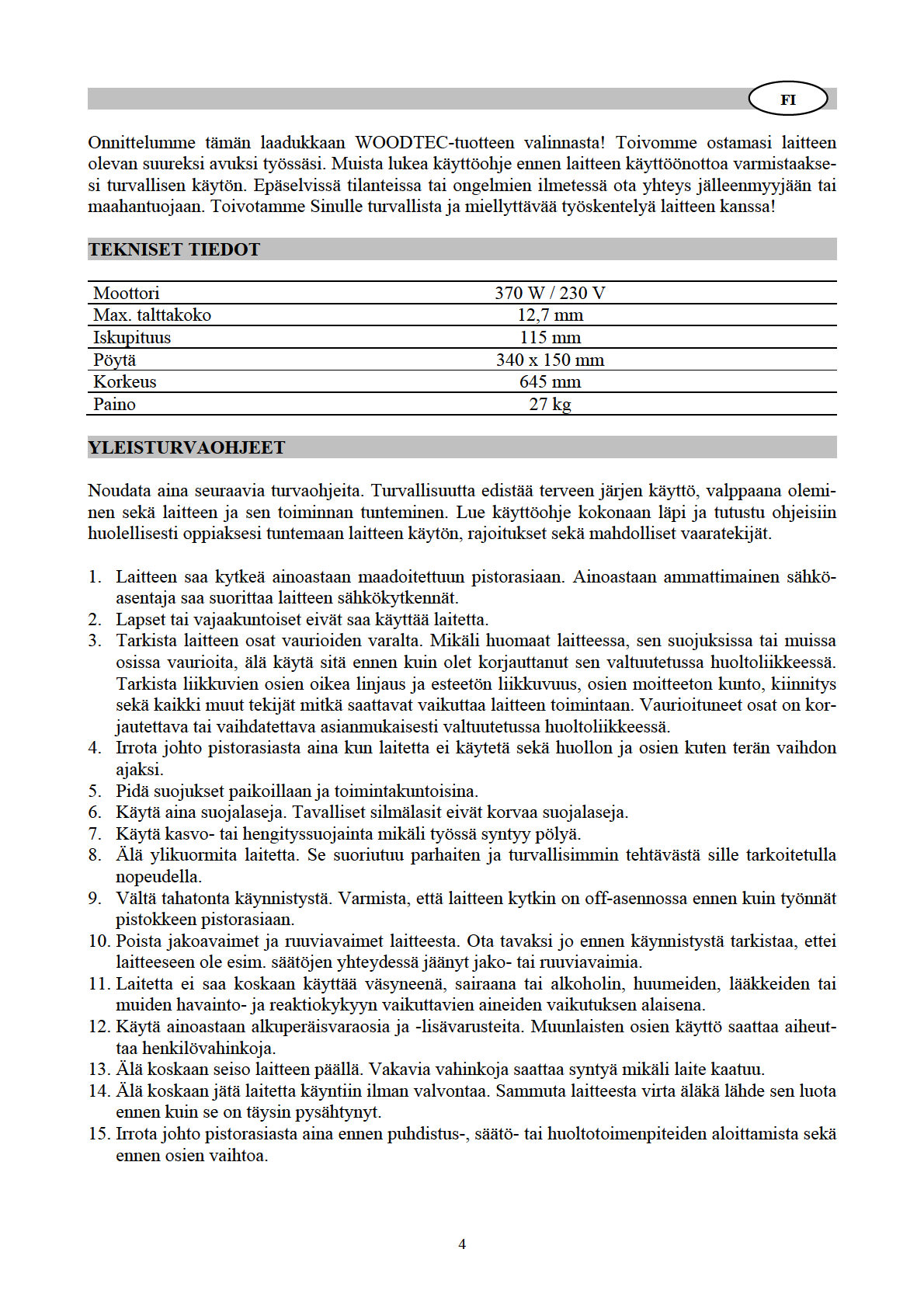

3 Fig. 3 Manuaalinen tuki ja teräistukka Manualt stöd och stålchuck Manual brace and bit chuck Kiristysruuvi Spännskruv Grub screw Teroitusterä Skärpverktyg Cutter Ohjain Styre Pilot Taltta Mejsel Chisel Ruuvipuristimen leuat Backar för skruvtving Vice jaws HUOM: Teroituslaite ei sisälly toimitukseen. OBS: Skärpapparaten ingår inte i förpackningen. NOTE: The sharpening tool is not included to the delivery. Fig. 4 Viilaa ulkoneman sisäreuna Fila innerkanten av den utsjkutande delen File inner edge of spur Viila Fil File Viilaa leikkuureuna Fila skärkanten File cutting edge 3

4

5 ERIKOISTURVAOHJEET 1. Kytke laitteen pistoke normaalijännitteiseen pistorasiaan (240V~50Hz) tyyppikilvessä olevien tietojen mukaisesti. 2. Voitele ohjainakseli (16), taltan holkki (38) sekä hammastettu akseli (15) huolellisesti ennen työskentelyn aloittamista. 3. Älä paina vipua liian voimakkaasti työstön aikana, sillä tämä saattaa vaurioittaa moottoria ja leikkuuterää. 4. Mikäli puukappale on liian pitkä, tue sitä lisätukien avulla välttyäksesi onnettomuuksilta ja laitteen vaurioitumiselta. 5. Teroita taltat ja poranterät hyvissä ajoin pitääksesi ne aina terävinä. 6. Lopetettuasi työskentelyn sammuta laite ja irrota pistoke pistorasiasta. Poista myös taltta tai poranterä. KOKOAMINEN 1. Avaa laatikko ja ota sieltä runko ja kaikki muut osat. 2. Asenna runko kannattimeen 2xM10 pulteilla, muttereilla ja aluslevyillä. 3. Sovita vipu (24) rattaan akselissa (20) olevaan reikään ja kiristä ruuvilla (19). 4. Ota moottori (29) laatikosta. Kiinnitä istukka (34) moottorin karaan. 5. Poista rasva jalustasta (3), hammastetusta akselista (15), ohjainakselista (16) sekä muista osista bensiiniin tai paloöljyyn kostutetulla kankaalla. 6. Asenna moottori (29) istukoineen moottoriyksikköön (23) ja kiristä M6x15 ruuvilla. 7. Kiinnitä puinen pohjalevy (6) jalustaan (3) ruuvilla (7). Kiinnitä kannatin (4) jalustaan (3) ruuvilla (5). 8. Kiinnitä ohjaimen tuki (11) ja ohjainlevy (9) kannattimessa (4) olevaan ohjainuraan lukitusnupilla (12) ja aluslevyllä (10). 9. Kiinnitä puristin (8) ohjaimen tukeen (11) toisella lukitusnupilla (12) ja aluslevyllä (10). 10. Varmista että laitteen tyyppikilvessä (35) oleva nimellisjännite vastaa käytettävän sähköverkon arvoja ennen kuin kytket laitteen verkkovirtaan. 11. Kytke laite päälle katkaisijasta (31). Katso moottorin yläosaa; moottorin tulee pyöriä myötäpäivään. Mikäli se ei pyöri myötäpäivään, ota yhteys jälleenmyyjääsi tai maahantuojaan. KÄYTTÖOHJEET Talttaaminen 1. Aseta taltta tiukasti taltan holkkiin (38). Pyöritä talttaa saadaksesi sen oikeaan tai vasempaan uraan ja kiristä se ruuvilla (37). 2. Asenna terä. Irrota vasemman tai oikean ohjaimen suojus (39). Kiinnitä haluamasi terä istukkaan (34) taltan reiän läpi. Poranterän on oltava 2-5 mm taltanterää alempana. Kiristä sitten poranterä istukka-avaimella. Varmista että terä on riittävän kireällä ja aseta ohjaimen suojus (39) takaisin paikoilleen. (Kuva 1) 3. Säädä väliholkin korkeutta. Löysää asennon kiinnitysnuppia (17) ja paina vipua (24) alas jolloin moottoriyksikkö liikkuu alaspäin. Kun taltanterä saavuttaa talttauran syvyyden, nosta väliholkkia (18) kiinnittääksesi sen liikkuvaan moottoriyksikköön (23) ja kiristä sitten asennon kiinnitysnuppi (17). Vapauta vipu (24) jolloin moottoriyksikkö palaa takaisin alkuperäiseen asentoon. Poratessasi talttauran läpi, sovita työkappaleen alle noin 10 mm:n paksuinen puulevy. Tämä estää puista pohjalevyä (6) vaurioitumasta. Tällöin on säädettävä väliholkin (18) korkeutta puulevyn paksuuden mukaan. 4. Säädä ohjainlevy etu- tai taka-asentoon. Aseta työkappale puiselle pohjalevylle (6) ja paina vipua (24) alas tuodaksesi moottoriyksikön alas. Siirrä työkappaletta siten että se on oikeassa 5

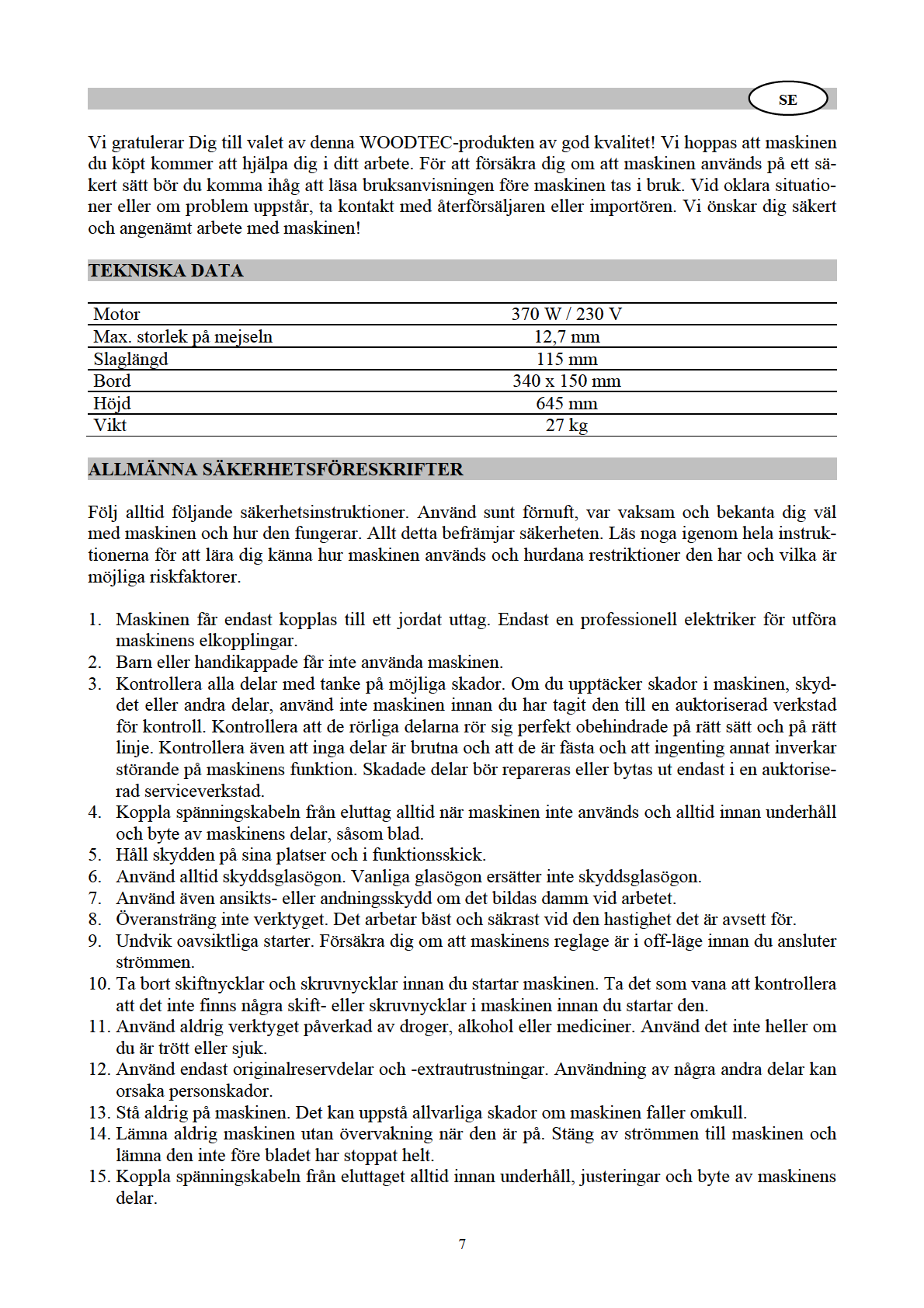

6 asennossa taltanterään nähden, löysää sitten lukitusnuppia (12) ja paina ohjainlevy (9) työkappaleen lähelle. Lukitse sitten lukitusnuppi (12) uudelleen. 5. Säädä puristimen (8) korkeutta. Löysää puristimessa (8) olevaa lukitusnuppia (12). Paina puristin kevyesti työkappaleen pintaa vasten ja kiristä sitten lukitusnuppi (12) uudelleen. 6. Talttaaminen. Käynnistä laite katkaisijasta. Pidä vasemmalla kädellä kiinni työkappaleesta ja paina vipua (24) oikealla kädellä tuodaksesi moottoriyksikön (23) alas. Kun poranterä saavuttaa työkappaleen, paina sopivalla voimalla jolloin lastut lentävät pois talttaurasta. Työkappaleeseen jää neliönmuotoinen talttausjälki. Kun moottoriyksikkö (23) saavuttaa väliholkin (18), vapauta vipu (24). Liikuta työkappaletta vasemmalle tai oikealle ja suorita talttaaminen uudessa asennossa tarpeidesi mukaan. (Kuva 2) Reiän poraaminen 1. Löysää taltan holkin ruuvia (37) ja poista taltta. 2. Sovita porauspuristimen kara (14) ja toinen istukka tiiviisti yhteen, ja kiinnitä ne sitten taltan holkin (38) reiän läpi istukkaan (34). Huom: Älä kiristä taltan holkin ruuvia (37) äläkä ruuvaa sitä irti, muuten taltan holkki saattaa pudota työstön aikana. 3. Kiinnitä poranterä tiukasti istukkaan. 4. Väliholkin (18), ohjainlevyn (9) ja puristimen (8) säädöt suoritetaan samoin kuin talttaamisessa. 5. Kytke laite päälle katkaisijasta (31). Pidä vasemmalla kädellä kiinni työkappaleesta ja suorita reikien poraus painamalla vipu (24) alas oikealla kädellä. TALTTOJEN JA PORANTERIEN TEROITUS Talttojen teroitus (Kuva 3) Teroitus on tarpeen kun taltanterät ovat litteitä, niissä on ulkonemia tai kun leikkuusärmä on tylsä tai pyöristynyt. Teroituslaite ei sisälly toimitukseen. 1. Aseta taltanterä varovasti ruuvipuristimen leukoihin. Älä kiristä leukoja liikaa, sillä tämä saattaa vaurioittaa talttaa. 2. Sovita teroitusterä tukeen ja aseta se taltan päähän kuvan 3 mukaisesti. Sovita teroitusterään sopiva ohjain ja kiristä kiristysruuvi. 3. Paina teroitusterä sopivasti talttaan. Käännä tukea 2-3 kierrosta ja teroita taltta. Mikäli taltanterä ei tule vielä tarpeeksi teräväksi, toista tämä kunnes siitä tulee riittävän terävä. 4. Mikäli sinulla ei ole kuvassa 3 esitettyä teroituslaitetta, voit käyttää tämän sijasta kartionmuotoista hiekkakiveä. Sovita se sähköporakoneeseen ja teroita talttaa varovasti. 5. Mikäli taltta ei ole vielä riittävän terävä, voit teroittaa sitä pienellä viilalla. 6. Irrota taltta ruuvipuristimesta. Käytä lopuksi hienoa hiomakiveä poistaaksesi mahdolliset särmät taltan pinnalta, jolloin siitä tulee terävämpi. Poranterien teroitus (Kuva 4) 1. Viilaa terän leikkuureuna. 2. Viilaa ulkoneman sisäreuna. 3. Tasoita särmät hienolla hiomakivellä saadaksesi terän terävämmäksi. 6

7

8 SPECIELLA SÄKERHETSFÖRESKIRFTER 1. Koppla maskinens stickpropp i ett eluttag med normalspänning (240V~50Hz) enligt informationen i typskylten. 2. Smörj styraxel (16), mejselns bussning (38) och tandad axel (15) noggrant innan du börjar arbeta. 3. Tryck inte spaken för hårt under bearbetningen, eftersom detta kan skada motorn och skärbladet. 4. Om trästycket är för långt, stödja det med extrastöd. Så undviker du olyckshändelser och skador på maskinen. 5. Skärp mejslar och borrkronor i god tid för att hålla dem vassa. 6. När du slutar arbetet, stäng av motorn och dra ut stickproppen ur eluttaget. Ta bort mejseln eller borrkronan. MONTERING 1. Öppna förpackningen och ta ut maskinens ram och alla andra delar. 2. Montera ramen till stödet med 2xM10 bultar, muttrar och brickor. 3. Ställ spaken (24) i hålet på kugghjulets axel (20) och dra åt med skruven (19). 4. Ta motorn (29) från förpackningen. Montera chucken (34) på motorns spindel. 5. Stryk smörjmedlet bort från stativet (3), tandade axel (15), styraxel (16) och maskinens andra delar med tyget som är fuktat med bensin eller fotogen. 6. Montera motorn (29) med chuck på motorenheten (23) och dra åt med M6x15-skruvar. 7. Fäst träunderlägget (6) på stativet (3) med en skruv (7). Fäst stödet (4) på stativet (3) med en skruv (5). 8. Montera styrstöd (11) och styrplatta (9) till styrfördjupningen på stödet med en låsknapp och en bricka (10). 9. Fäst klämman (8) på styrstödet (11) med en annan låsknapp (12) och bricka (10). 10. Se till att märkspänningen i maskinens typskylt (35) överensstämmer med värden i den elnät som ska användas innan du kopplar maskinen till elnätet. 11. Start motorn genom att trycka på brytaren (31). Kontrollera motorns överdel; motorn borde rotera medsols. Om den inte roterar medsols, kontakta din återförsäljare eller importör. BRUKSANVISNINGAR Stämning 1. Sätt mejseln i mejselns bussning (38). Vrid på mejseln för att få den antingen i det högra eller det vänstra spåret och dra åt med en skruv (37). 2. Montera borrkrona. Ta bort skyddet till vänster eller höger styre (39). Montera önskad borrkrona i chucken (34) genom hålet på mejseln. Borrkronan bör vara 2-5 mm längre ned än mejselskären. Dra åt borrkronan med en chucknyckel. Se till att borrkronan är tillräckligt fastspänd och sätt tillbaka skyddet (39). (Bild 1) 3. Justera distanshylsans höjd. Lossa positionens låsknapp (17) och tryck ner spaken (24) så att motorenheten går ner. När mejselskäret uppnår mejselspårets djup, lyft distanshylsan (18) för att fästa den på den rörliga motorenheten (23) och dra sedan åt positionens låsknapp (17). Släpp spaken (24) och motorenheten återgår till sin ursprungliga position. När du borrar genom mejselspåret, placera en 10 mm tjock träskiva under arbetsstycket. Detta undviker att träunderlägget (6) skadas. Anpassa samtidigt höjden på distanshylsan (18) enligt träskivans tjocklek. 4. Justera styrplattan till främre eller bakre position. Sätt arbetsstycket på träunderlägget (6) och tryck ner spaken (24) för att sänka motorenheten. Flytta på arbetsstycket för att få den i korrekt position med mejselskäret, lossa sedan låsknappen (12) och tryck styrplattan (9) tätt intill arbetsstycket. Dra åt låsknappen (12). 8

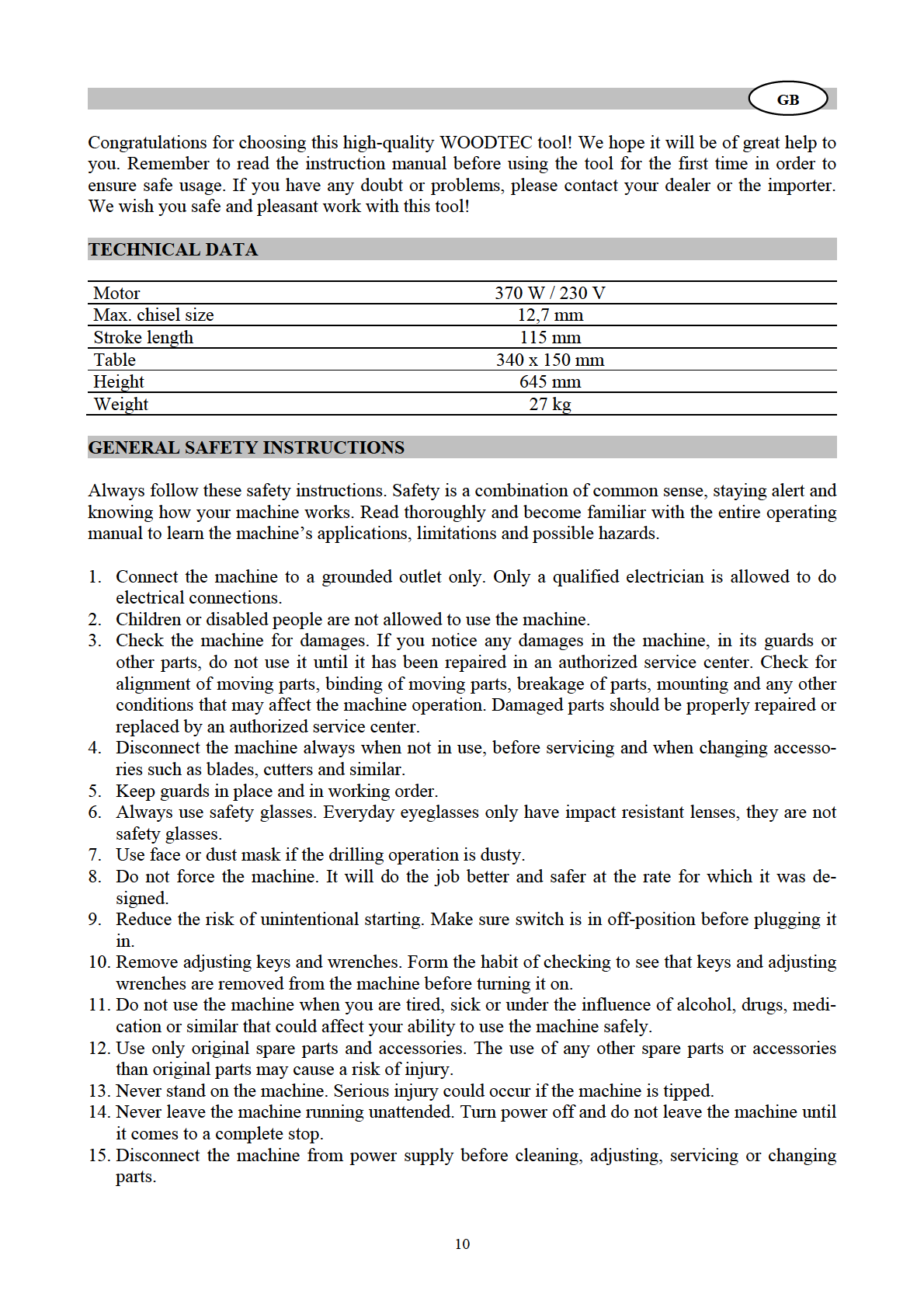

9 5. Justera klämmans (8) höjd. Lossa låsknappen (12) i klämman (8). Tryck klämman lätt mot arbetsstyckets utsida och dra åt låsknappen (12). 6. Stämning Starta motorn med brytaren. Håll arbetsstycket fast med vänster hand och tryck spaken (24) med höger hand för att sänka motorenheten (23). När borrkronan når arbetsstycket, tryck med lagom kraft och borrspån strömmar fritt från mejselspåret. Det finns nu ett fyrkantigt mejselspår på arbetsstycket. När motorenheten (23) uppnår distanshylsan (18), befria spaken (24). Flytta arbetsstycket åt vänster eller åt höger och stäm på nytt i en ny position efter dina behov. (Bild 2) Borra hål 1. Lossa skruven till mejselns bussning (37) och ta bort mejseln. 2. Sätt borrpressens spindel (14) och en annan chuck tätt ihop och fäst dem sedan genom hålet på mejselns bussning (38) på chucken (34). Obs.: Dra inte åt skruven till mejselns bussning (37) och skruva den inte heller bort, annars kan mejselns bussning falla under arbetets gång. 3. Fäst borrkronan noggrant på chucken. 4. Distanshylsans (18), styrplattans (9) och klämmans (8) justeringar utföras på samma sätt som vid stämning. 5. Starta motorn genom att trycka på brytaren (31). Håll arbetsstycket fast med vänster hand och borra hålen genom att trycka ner spaken (24) med höger hand. SLIPNING AV MEJSLAR OCH BORRKRONOR Slipning av mejslar (bild 3) Slipning behövs när mejselskären är platta, de har utsprång eller när skäret är slött eller avrundat. Skärpapparaten ingår inte i förpackningen. 1. Sätt mejselskäret i ett skruvtving. Dra inte åt backarna för hårt, eftersom detta kan skada mejseln. 2. Sätt skärpverktyget i stödet och placera det på mejselns spets enligt bild 3. Sätt ett passande styre på skärpverktyget och dra åt spännskruven. 3. Tryck skärpverktyget på mejseln. Vrid stödet 2-3 varv och slipa mejseln. Om mejselskäret fortfarande inte är tillräckligt skarpt, upprepa proceduren tills du är nöjd. 4. Om du inte har ett sådant skärpverktyg som i bild 3, kan du använda en koniskt formad sandsten i stället. Sätt den i en elborrmaskin och slip försiktigt mejselskäret. 5. Om mejseln inte är tillräckligt skarp, du kan slipa den med en liten fil. 6. Lossa mejseln från skruvtvinget. Använd en fin slipsten för att få bort möjliga kanter från mejselns yta. Då är mejseln ännu skarpare. Slipning av borrkronor (bild 4) 1. Fila borrkronans skärkant. 2. Fila innerkanten av den utskjutande delen. 3. Jämna ut möjliga kanter med en fin slipsten för att göra borrkronan ännu skarpare. 9

10

11 SPECIFIC SAFETY INSTRUCTIONS 1. Plug the machine into a standard voltage outlet (240V~50Hz) according to the data on the name plate. 2. Before starting operation, grease the guidance axis (16), chisel bushing (38) and toothed shaft (15) properly. 3. When mortising or drilling, do not press down the lever too hard so as to avoid any damage to the motor and cutting tools. 4. If the timber is too long, support the timber with extra stands outside the machine to avoid accidents or damage to the machine. 5. Sharpen chisels and drill bits on time to always keep them sharp. 6. After you have finished working, turn the switch off and disconnect the machine from power supply. Also remove the chisel or drill bit. ASSEMBLY 1. Open the box and take out the main body and all other parts. 2. Assemble the main body suitably on the holder with 2xM10 bolts, nuts and washers. 3. Put the lever (24) in the hole of the gear shaft (20) and tighten with a screw (19). 4. Take the motor (29) from the motor box. Fix the chuck (34) onto the motor spindle. 5. Clean the grease from the base (3), toothed shaft (15), guidance axis (16) and other parts with a gauze dipped in gasoline or kerosene. 6. Assemble the motor (29) with chuck on the mobile motor unit (23) and tighten with a M6x15 screw. 7. Fix the wooden base plate (6) on the base (3) with a screw (7). Fix the bracket (4) on the base (3) with a screw (5). 8. Fix the guide holder (11) and guide plate (9) to the guiding groove on the bracket (4) with the lock knob (12) and washer (10). 9. Fix the clamp (8) on the guiding holder (11) with another lock knob (12) and washer (10). 10. Before plugging in the machine, make sure the power supply used corresponds to the rated voltage on the name plate (35). 11. Turn on the switch (31). Look at the top of the motor; it must run clockwise. If not, please contact your dealer or the importer. USAGE Mortising 1. Put the chisel in the chisel bushing (38) closely. Rotate the chisel to make the chisel groove on the left or right side, then tighten it with a screw (37). 2. Assemble the bit. Take off the left or right guard cover (39). Fix a suitable bit on the chuck (34) through the chisel hole. Drill bit must be 2-5 mm lower than the chisel bit. Then tighten the drill bit with a chuck spanner. Make sure to tighten the bit and put back the guard cover (39). (Figure 1) 3. Adjust the height of the spacing sleeve. Loosen the fix-position-knob (17), press down the lever (24) and make the mobile motor unit move down. When the chisel bit reaches the depth of the chisel slot, raise the spacing sleeve (18) to connect with the mobile motor unit (23) and then tighten the fix-position-knob (17). Loosen the lever (24) and make the mobile motor unit move back to the original position. When drilling through the chisel slot, a piece of wood plate of about 10 mm thickness should be fitted under the timber so as to avoid any damage to the wooden base plate (6). At this time, adjust the height of the spacing sleeve (18) according to the thickness of the wood plate. 11

12 4. Adjust the guide plate in front or rear position. Put the timber on the wooden base plate (6) and press down the lever (24) to make the mobile motor unit move down. Move the timber and make it in correct position with the chisel bit, then loosen the lock knob (12) and push the guide plate (9) close to the timber. Then tighten the lock knob (12) again. 5. Adjust the height of the clamp (8). Loosen the lock knob (12) on the clamp (8). Press the clamp slightly on the surface of the timber, then tighten the lock knob (12) again. 6. Mortising. Turn on the switch, with left hand holding the timber and press the lever (24) by right hand to move down the mobile motor unit (23). When the drill bit reaches the timber, press with suitable strength and chips will escape freely from the chisel slot. A square mortising slot comes out on the timber. When the mobile motor unit (23) reaches the spacing sleeve (18), raise the lever (24). Move the timber to left or right and mortise it in new positions to your request. (Figure 2) Drilling a hole 1. Loosen the chisel bushing screw (37) and take out the chisel. 2. Fit the drill clamp spindle (14) and another chuck together tightly, then fix them through the hole of the chisel bushing (38) on the drill chuck (34). Note: Do not tighten the chisel bushing screw (37) nor screw it out, otherwise the chisel bushing may fall down during operation. 3. Fix the drill bit on the drill chuck tightly. 4. The adjustments of spacing sleeve (18), guide plate (9) and clamp (8) are same as in mortising. 5. Turn on the switch (31). With left hand holding the timber, press the lever (24) down to drill holes by right hand. SHARPENING CHISELS AND DRILL BITS Sharpening chisels (Fig. 3) Sharpening is required when chisel bits are of brad point, spur or cutting lip becomes dull or blunt. The sharpening tool is not included to the delivery. 1. Put the chisel bit into soft vice jaws. To avoid damage to the chisel, do not overtighten the jaws. 2. Fit the cutter into a brace and place it to the end of the chisel as shown in Figure 3. Fit a correct pilot in the cutter and tighten the grub screw. 3. Press the tool cutter properly onto the chisel. Turn 2-3 rounds of the brace and sharpen the chisel. If the chisel bit is still not sharp enough, do the same again until the bit is sharp enough. 4. If you have no sharpening tool as shown in Figure 3, a tapered sand stone dise would be helpful. Fix it on an electric drill and sharpen the bit slowly. 5. If the chisel is not yet sharp enough, you can sharpen it with a small file. 6. Remove the chisel from the vice jaws. Use a fine slip stone to remove edges from the outer face of the chisel so as to make the chisel sharper. Sharpening drill bits (Fig. 4) 1. File the bit s cutter edge. 2. File the inner edge of the spur. 3. Remove the edges with a fine slip stone to make the bit sharper. 12

13 RÄJÄYTYSKUVA SPRÄNGSKISS EXPLODED VIEW kiinnitysreikä monteringshål fitting hole 13
