1 Onko tuulivoimasta tullut jotenkin kannattavaa?! Tuulivoimatietoa tuleville huoltoyrityksille

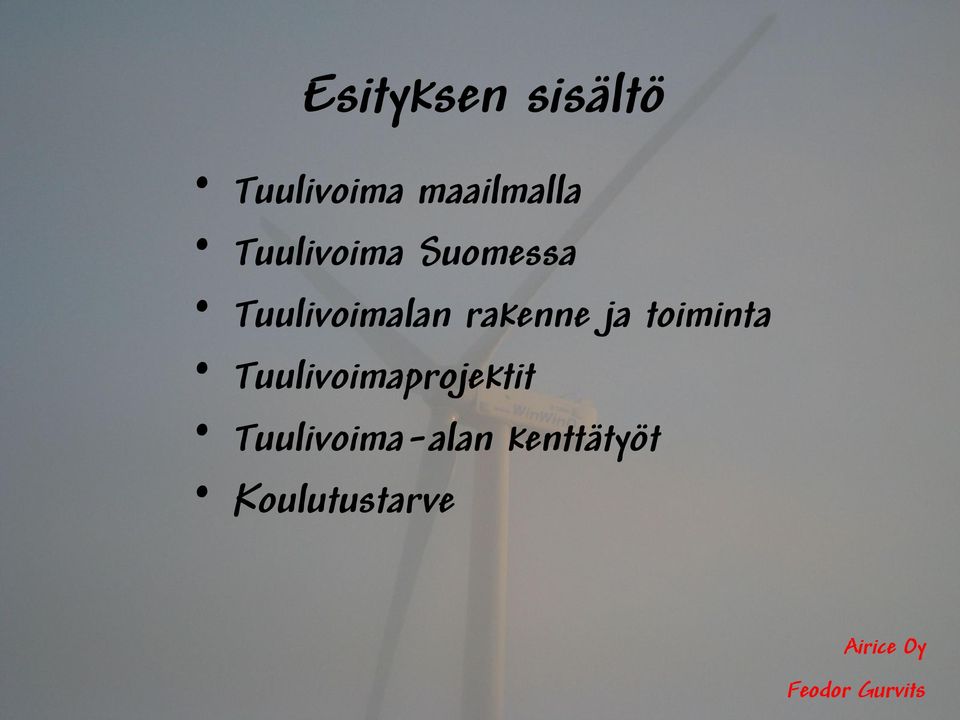

2 Esityksen sisältö Tuulivoima maailmalla Tuulivoima Suomessa Tuulivoimalan rakenne ja toiminta Tuulivoimaprojektit Tuulivoima-alan kenttätyöt Koulutustarve

3 Tuulivoima maailmalla Ala joka kasvaa joka vuosi vastoin kaikkia odotuksia Suurin kasvu tällä hetkellä: USA, Kiina, Intia sekä Espanja Ainoa lähimaa joka ei satsaa tuulivoimaan on Venäjä Suurin kasvuodotus vesistö- eli offshoreprojekteissa

4

5 Sähkön tuotanto Pohjoismaissa % 75 % 16 TWh 9% 20 % 1% 1% 13 % 30 % 23 % 98 % 137 TWh 34 % 9% 47 % 31 % 69 % 35 TWh 74 TWh 42 % 2% 146 TWh Lähde: Nordel Annual Report % 13 % 414 TWh Vesivoima Muut uusiutuvat (bio, tuuli, jäte, geoterminen) Ydinvoima Muu lämpövoima (fossiiliset polttoaineet)

6 Tuulivoima Suomessa Kasvua viime vuosina lähinnä vain viennin ansiosta (WinWinD, Moventas, The Switch, Mervento, Pekkaniska, Silvasti, Havator, Ekin Muovi...) Asennettua tehoa noin 150 MW Hallituksen tavoite 6 TWh (noin 2000 MW ) tuulivoimaa vuoteen 2020 mennessä osana uusiutuvan energian käyttömäärän lisäystä 38%:iin Investointituki poistumassa, tilalle tulossa syöttötariffi 83,5 e/mwh (105,3 e/mwh vuoteen 2015 mennessä tuotetulle sähkölle) Tuuliatlas julkaistu 09/2009, kuntien käytäntöä pyritään yhdenmukaistamaan (mm. sekä virastojen ohjeistukset) Paljon hankkeita kehitetteillä rannikoilla ja Lapissa

7 Tuulisuus 100 m korkeudessa ( Airice Valtakunnallinen sähköverkko Oy ( Feodor FeodorGurvits Gurvits

8 Sisämaa-alueet Huomattavan vähätuulisempi alue ( m/s) Paikotellen erinomainen sähköverkko sekä infrastruktuuri Sopiva maakäyttö (lähinnä metsäkäyttöä, asutus harvassa, vapaa-ajan käyttöä lähinnä rannoilla) Suuria korkeuseroja Seuraavaksi odotettavissa paljon hankkeita Pohjanmaalla ja Itä-Suomessa Tällä hetkellä kehittäjien huomio kohdistuu muualle

9 Tuulisuus Itä-Suomessa Airice Oy Feodor FeodorGurvits Gurvits

10 Offshore hankkeet Parhaat tuulet, vähiten asutusta Suurin osa Suomen julkisista hankkeista Kalliita Jäävaikutus Kalustorajoitteet

11 Offshore hankkeet Puisto R öyttä III Ajos III Pitkämatk a M aakrunn i Suurhie kka N imettömänm ata la H oikk a-h iue/luodeletto H ailuoto M aanahkiainen Korsnäs N ärpiö Siipyy Offshore I Offshore II Brandö Inkoo-Raasepori Voimaloita min-max Teho min-max Syvyys min-max ,3 6, Yht kpl kpl MW MW m m Kehittäjä Rajakiiri PVO Fortum Fortum W PD PVO PVO M H, OS S, Lumituuli Rajakiiri W PD PVO Suomen Merituuli Hyötytuuli Hyötytuuli Åland V indenergi Suomen Merituuli Vaihe YVA YVA selvitys selvitys YVA YVA YVA YVA YVA YVA YVA YVA valm is tulo ssa selvitys YVA

12 Offshore hankkeet Ovat melko kookkaita...

13 Tuulivoimalan rakenne ja toiminta Tuuli Tuulivoimala Tuulivoimalatyypit Koko Toiminta Vaikutukset Vastustaminen

14 Tuuli mistä syntyy? korkeus, isot ja pienet virtaukset lämpötila suunta ja nopeus ennustettavuus

15 Tuuli

16 Tuuli

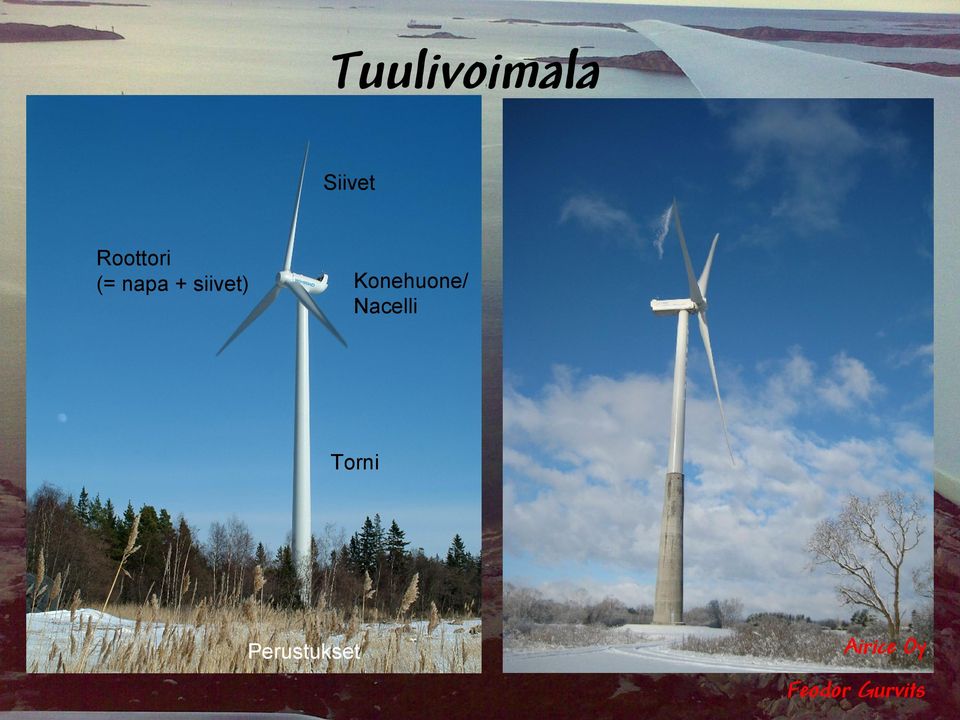

17 Tuulivoimala Siivet Roottori (= napa + siivet) Konehuone/ Nacelli Torni Perustukset

18 Tuulivoimala Tuulennopeus- ja suuntamittarit Voimayksikkö - Planeettavaihde Voitelu Jäähdytys OhjausJärjestelmä - Laakeri - Generaattori Taajuusmuuttaja Keskinopeusgeneraattori (WinWinD, Suomi) Pitch (lapakulma) Kääntömoottori (yaw)

19 Tuulivoimalatyypit Suoraveto (Harakusan, Hollanti) 3-portainen vaiht. (Vestas, Tanska)

20 Voimaloiden koon kasvu

21 Erikokoiset voimalat Kolme voimalaa: 3.6 MW 125 m D120, 3.0 MW 100 m D100, m D93

22 Knoppitietoa 3 MW:n tuulivoimalasta 3 MW voimalan tuottama sähkö riittää keskimäärin noin 3000 kerrostalokaksion sähkökulutukseen D100 roottorin pyyhkäisypinta-ala (7800 m2) on noin jalkapallokentän kokoinen Yhden siiven paino ( kg) vastaa noin 13 henkilöauton painoa Konehuoneen kokonaispaino (125 tonnia) vastaa 24 elefantin painoa Konehuone on pituudeltaan (13,5 m) samaa luokkaa nivelbussin kanssa

23 Voimalan tuotto kasvaa tuulen nopeuden kuutiossa vaihtelee tuulen mukana voimala käynnistyy n. 4 m/s ja pysähtyy n. 25 m/s käyttö sama kuin auton moottorin (ajo- vs. maksimiteho) sisämaassa yleensä keskimäärin 25-35% maksimitehosta

24 Voimalan tuotto

25 Tehon kasvu nopeuden mukaan 14 nykyaikaisen voimalan keskiarvo: m/s: +86% m/s: +68% m/s: +52% m/s: +44% m/s: +34% m/s: +22% m/s: +12%

26 Ympäristövaikutukset muutos alueelle (tiet, kasvusto) rakennusaikaiset (työmaa) visuaalinen (näkyminen) ääni (lavat, muut äänet) muu toiminta alueella eläimet (hirvet, linnut, muut) imago YVA-menettely

27 Tuulivoiman vastustaminen herättää hirveästi intohimoja puolesta ja vastaan lepakkojutut argumentointi todella vaikeaa isojen voimien lobbausta vasta-argumentit perustuu usein todella vanhoihin tietoihin tärkeää pitää kiinni faktoista ja olla alusta asti yhteydessä vaikutuksen piirissä oleviin ihmisiin

28 Vastustajien top five Tuulivoima aiheuttaa kuivuutta (Intia) Tuulivoima pilaa viinisadon (Ranska) Tuulivoima jarruttaa maapallon pyörimisliikettä (USA) Tuulivoimalat ovat huijausta; niitä pyöritetään sähköllä (USA) Vastikään ilmestyneen tutkimuksen mukaan tuulivoimalla voi olla ilmastoa lämmittävä vaikutus, jos sitä rakennetaan runsaasti (Suomi, EU MEPin kirjoittamana...)

29 Tuulivoimaprojekti Kiinnostus hankeen toteutukseen (yritys & maanomistaja) Esiselvitys Keskustelu kunnan ja paikallisten kanssa Maankäyttösopimukset Tuulimittaukset Puiston suunnittelu Rakennusluvan haku Ympäristövaikutukset Sopimukset ja luvat Rahoitus Alihankintasopimukset Valmistelutyöt Pystytys Koekäyttö Puiston käyttö Puiston purku

30 Tuulivoimapuiston tuottolaskelma Esimerkinä 30 MW puisto alueella, missä yhden 3 MW voimalan laskennallinen tuotto on noin MWh tuottaa noin: 10 kpl voimaloita * Tuotto MWh/voimala * Siirtohäviöt 4% * Käytettävyys 95 % * Myynti verkkoon 98 % * Myyntihinta 83,5 Eur/MWh Huoltokustannukset Eur/vuosi Korjauskustannukset Eur/vuosi Eur/vuosi Puistonhaltijan muita kuluja ovat mm. maanvuokra, kiinteistövero, muut maksut, pääomakulut sekä vakuutukset Voimalat maksaa karkeasti MEur/MW koosta ja tehokkuudesta riippuen

31 Tuulivoima-alan kenttätyöt Alueen valmistelu Pystytys Koekäyttö Huolto Vikapäivystys Pienet korjaukset Isot korjaukset Retrofit Purku

32 Tuulivoima-alan kenttätyöt Iso määrä voimaloita kaukana toisistaan Useita eri valmistajia, lukuisia malleja, erilaiset olosuhteet Tiukat turvallisuusvaatimukset Samojen asentajien selvittävä erilaisista töistä

33 Koulutustarve Turvallisuus Työturvallisuuskortti EA 1 Tulityökortti Sähköturvallisuus Tuulivoimalatyöskentely Nostotyöt Nostokoneet Radioliikenne SHE-raportointi Työkyvyn ylläpito

34 Koulutustarve Komponentit Tuulivoimaloiden rakenne ja tyypit Tuulivoimalan toiminta Generaattorit TaMut Pumput Siivet Automatiikka Sähkölaitteet Hissit ja nosturit Ohjausjärjestelmät Vianetsintä Huoltotyöt

35 Koulutustarve Työt Sähkökytkennät (S2) Hydrauliikkakytkennät Mekaaniset liitokset Lasikuitutyöt Perushitsaukset Testilaitteistot Asennuskuvat, kytkentäkaaviot, logiikkakaaviot Raportointi Kustannoshallinta Dokumentaatio, viraat kielet

36 Koulutustarve Työharjoittelu, rotaatio Valmistustehdasharjoittelu Etäpäivystys Huoltotyöt Päivystysvuorot Pystytystyöt

37 Lisätietoja puh
