1 Projektisuunnittelija Aki Hassinen 1

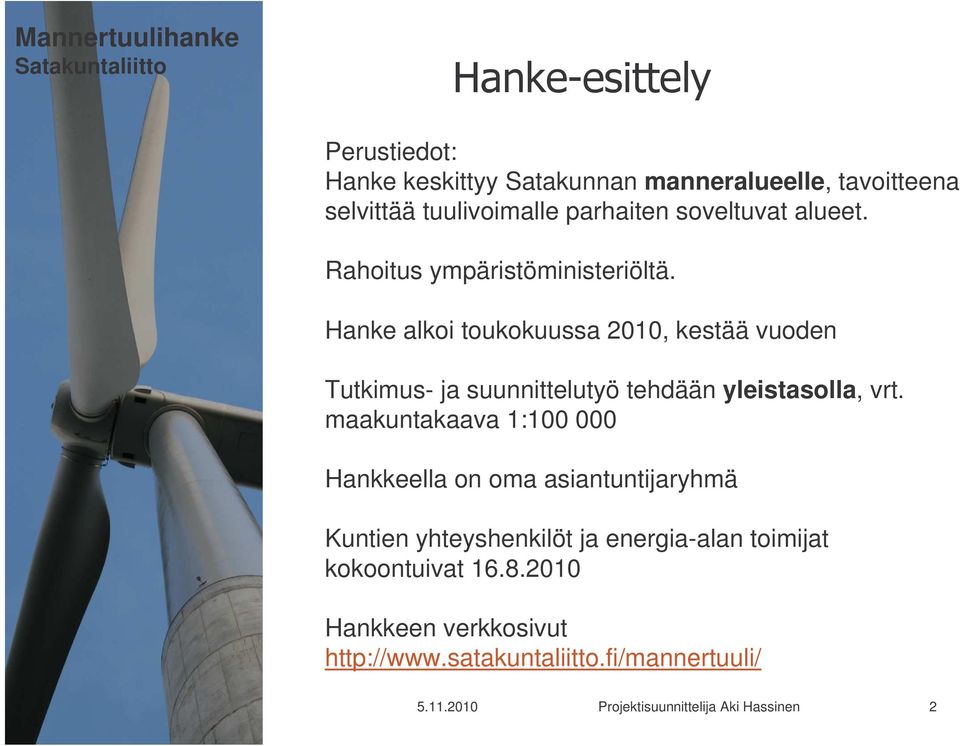

2 Mannertuulihanke Satakuntaliitto Perustiedot: Hanke keskittyy Satakunnan manneralueelle, tavoitteena selvittää tuulivoimalle parhaiten soveltuvat alueet. Rahoitus ympäristöministeriöltä. Hanke alkoi toukokuussa 2010, kestää vuoden Tutkimus- ja suunnittelutyö tehdään yleistasolla, vrt. maakuntakaava 1: Hankkeella on oma asiantuntijaryhmä Kuntien yhteyshenkilöt ja energia-alan toimijat kokoontuivat Hankkeen verkkosivut Projektisuunnittelija Aki Hassinen 2

3 Mitä varten alueita etsitään? Tavoitteena löytää sopivia alueita maakuntakaavaa varten. Tuulivoimatuotannon keskittäminen, tuulipuisto = n. 10 tuulivoimalaa. Millaisia alueita etsitään? Vähintään 2 km 2, mieluiten 5-10 km 2 Etäisyys voimaloiden välillä? n. 5 x roottorin halkaisijan verran. Etäisyys ~ 5x100m = 500m Merkittävimmät ympäristövaikutukset Maisema, ääni, vilkkuminen, varjot, rakentaminen Kuvalähde: Maisemallinen ja kaupunkikuvallinen selvitys, Helsingin kaupunki Projektisuunnittelija Aki Hassinen 3

4 Mannertuulihanke Satakuntaliitto Tuulivoimalan periaatekuva. Kuvalähde: Merikarvian Korpi Matin tuulivoimapuiston ympäristövaikutusten arviointiohjelma Projektisuunnittelija Aki Hassinen 4

5 Kuvassa Tahkoluodon 3 MW laitos 600 m etäisyydeltä Tornikorkeus 100 m (Kameran objektiivin polttoväli 50 mm.) Projektisuunnittelija Aki Hassinen 5

6 Tahkoluoto 3 MW, etäisyys 400 m Objektiivi 18 mm. Laajakulma Projektisuunnittelija Aki Hassinen 6

7 Kuvassa Reposaaren maantien varrella sijaitseva 1 MW laitos n. 300 m etäisyydeltä Vasemmalla taustalla telemasto (Kameran objektiivin polttoväli 50 mm.) Projektisuunnittelija Aki Hassinen 7

8 Kuvassa Reposaaren maantien varrella sijaitsevat voimalat n. 300 m etäisyydeltä Huomataanko kuvasta sähkölinjat, vai tuulivoimalat ennemmin? (Kameran objektiivin polttoväli 17 mm. ~ laajakulma) Projektisuunnittelija Aki Hassinen 8

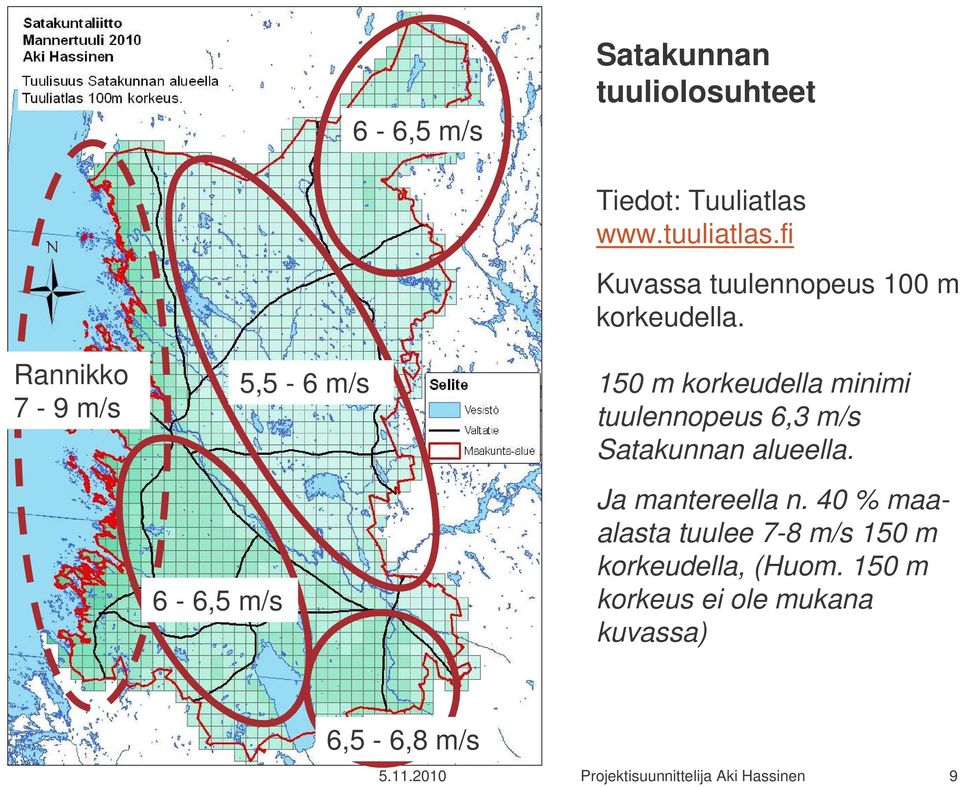

9 6-6,5 m/s Satakunnan tuuliolosuhteet Rannikko 7-9 m/s 6-6,5 m/s 5,5-6 m/s Tiedot: Tuuliatlas Kuvassa tuulennopeus 100 m korkeudella. 150 m korkeudella minimi tuulennopeus 6,3 m/s Satakunnan alueella. Ja mantereella n. 40 % maaalasta tuulee 7-8 m/s 150 m korkeudella, (Huom. 150 m korkeus ei ole mukana kuvassa) 6,5-6,8 m/s Projektisuunnittelija Aki Hassinen 9

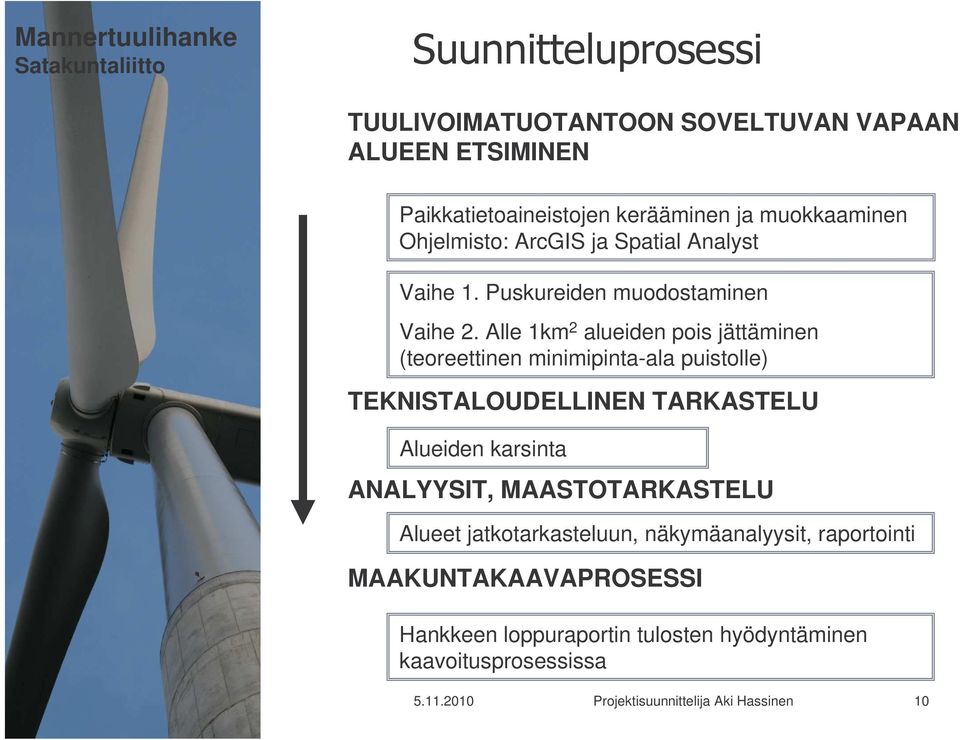

10 Mannertuulihanke Satakuntaliitto TUULIVOIMATUOTANTOON SOVELTUVAN VAPAAN ALUEEN ETSIMINEN Paikkatietoaineistojen kerääminen ja muokkaaminen Ohjelmisto: ArcGIS ja Spatial Analyst Vaihe 1. Puskureiden muodostaminen Vaihe 2. Alle 1km 2 alueiden pois jättäminen (teoreettinen minimipinta-ala puistolle) TEKNISTALOUDELLINEN TARKASTELU Alueiden karsinta ANALYYSIT, MAASTOTARKASTELU Alueet jatkotarkasteluun, näkymäanalyysit, raportointi MAAKUNTAKAAVAPROSESSI Hankkeen loppuraportin tulosten hyödyntäminen kaavoitusprosessissa Projektisuunnittelija Aki Hassinen 10

11 Mannertuulihanke Satakuntaliitto TUULIVOIMATUOTANTOON SOVELTUVAN VAPAAN ALUEEN ETSIMINEN Selvityksessä käytetyt reunaehdot. Työssä huomioitiin myös asutus 10 km säteellä maakunnan rajan ulkopuolelta. Tuulisuus ei ollut reunaehtona. Muuttuja Puskuri Viite / peruste Vaki- ja loma-asutus (YKR) 1000 m Melu, varjostus, maisema Luonnonsuojelu 1000 m Länsituuli - west wind 2007 WWF 2007 Natura 500 m Vindkraft, Tore Wizelius 2007 Virkistysalueet Finiba lintualueet Maisema- ja kulttuuriympäristö Rannikko ja vesistöt Maakuntakaavan aluevaraukset 1000 m Vindkraft 2007 Länsituuli m BirdLife Suomi Ry 1000 m Vindkraft 2007 Länsituuli m Rantavyöhyke 200 m Melu, dominanssivyöhyke Hiljaiset alueet 3000 m Erämaisuus, Länsituuli 2007 Puolustusvoimien alueet 2000 m Varoetäisyys Projektisuunnittelija Aki Hassinen 11

12 Mannertuulihanke Satakuntaliitto!"# $ % $ & ' & Projektisuunnittelija Aki Hassinen 12

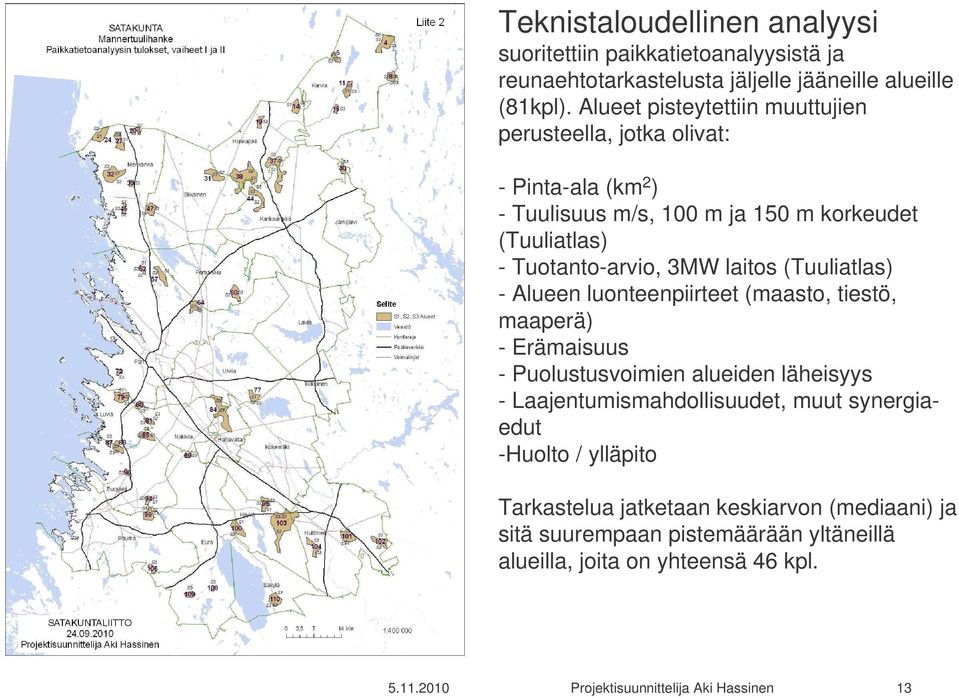

13 Teknistaloudellinen analyysi suoritettiin paikkatietoanalyysistä ja reunaehtotarkastelusta jäljelle jääneille alueille (81kpl). Alueet pisteytettiin muuttujien perusteella, jotka olivat: - Pinta-ala (km 2 ) - Tuulisuus m/s, 100 m ja 150 m korkeudet (Tuuliatlas) - Tuotanto-arvio, 3MW laitos (Tuuliatlas) - Alueen luonteenpiirteet (maasto, tiestö, maaperä) - Erämaisuus - Puolustusvoimien alueiden läheisyys - Laajentumismahdollisuudet, muut synergiaedut -Huolto / ylläpito Tarkastelua jatketaan keskiarvon (mediaani) ja sitä suurempaan pistemäärään yltäneillä alueilla, joita on yhteensä 46 kpl Projektisuunnittelija Aki Hassinen 13

14 Mannertuulihanke Satakuntaliitto ( &VS, Pohjanmaa ja - Maastotutkimus ja alueiden valokuvaus (meneillään) - Alueiden soveltuvuuden määrittäminen )(& )(( ( $#$*""$" Projektisuunnittelija Aki Hassinen 14

15 Muutama kuva maastopäiviltä Projektisuunnittelija Aki Hassinen 15

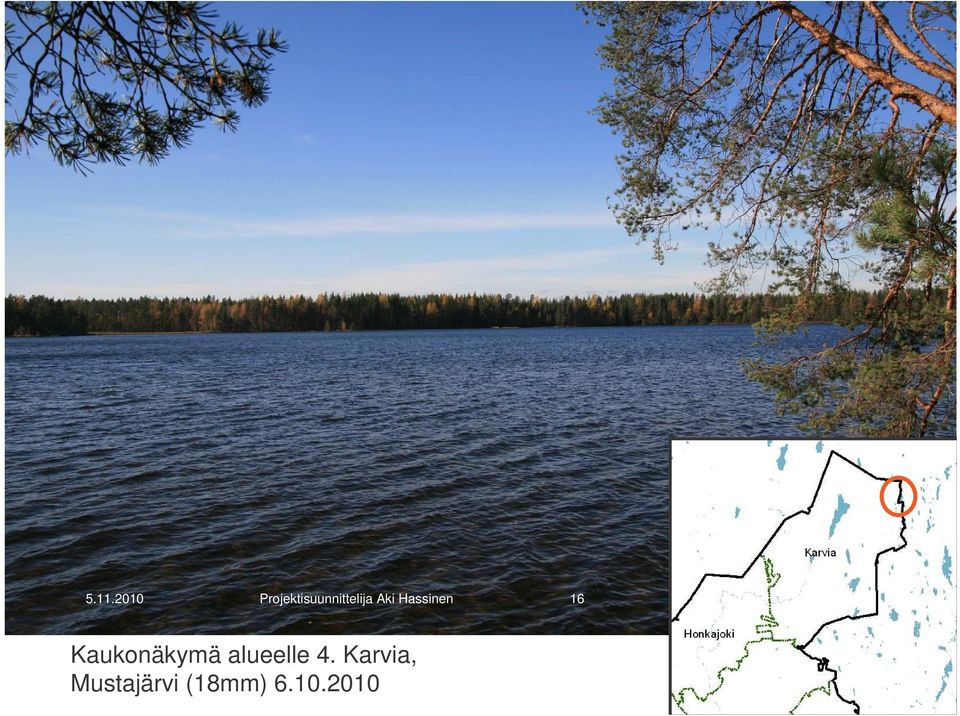

16 Projektisuunnittelija Aki Hassinen 16 Kaukonäkymä alueelle 4. Karvia, Mustajärvi (18mm)

17 Projektisuunnittelija Aki Hassinen 17 Kuvasovite, 10 tuulivoimalaitosta (etäisyys n. 3km) Karvia, Mustajärvi (18mm)

18 Projektisuunnittelija Aki Hassinen 18 Referenssikuva Tahkoluodon 3 MW voimalaitos Etäisyys n. 3 km

19 Projektisuunnittelija Aki Hassinen 19 Kaukonäkymä pohjoiseen päin. Alue 4, Karvia. 18mm polttoväli.

20 Projektisuunnittelija Aki Hassinen 20 Kuvasovite, 10 tuulivoimalaa 4 km etäisyydellä Alue 4, Karvia. 18mm polttoväli.

21 Projektisuunnittelija Aki Hassinen 21 Noormarkku, kaukonäkymä alueelle 64, 18mm

22 Projektisuunnittelija Aki Hassinen 22 Kuvasovite, 10 tuulivoimalaa. Etäisyys n. 6km. Noormarkku, (kuvattu 18 mm)

23 Mannertuulihanke Satakuntaliitto ) +,-. / (0!""$"0& )( 1 )$#$*""$" ' & Projektisuunnittelija Aki Hassinen 23

24 Mannertuulihanke Satakuntaliitto Hankkeen sivuilla mahdollisuus karttojen ja dokumenttien kommentointiin Projektisuunnittelija Aki Hassinen 24

25 Mannertuulihanke Satakuntaliitto ~ Hyvällä tuulella! ~ Mannertuulihanke kiittää mielenkiinnostanne! Projektisuunnittelija Aki Hassinen 25
