Piitun 3 pointtia. Projektikuvaus BRONDANKULMA

Transkriptio

1 Projektikuvaus Brondankulma sijaitsee Helsingin ydinkeskustassa Eteläesplanadin ja Korkeavuorenkadun kulmassa. Alkuperäinen Brondan talo rakennettiin jo vuonna 1840 ja nykyisen muotonsa rakennus sai vuonna 1975 arkkitehti Keijo Petäjän suunnitelmien pohjalta. Vuonna 2014 rakennuksen sisätiloihin tehtiin täydellinen saneeraus 30 vuoden käytön jälkeen. Saneerausprojektiin sisältyi myös 600 m 2 suuruisen pysäköintihallin lattian korjauspinnoitus, jonka tuli täyttää tiukat paloturvallisuusmääräykset. BRONDANKULMA Kohde Brondankulma Projektin luonne Pysäköintihallin korjauspinnoitus PiiMatin ratkaisut Cemprotec E-Floor Urakoitsija SPT-Painting Oy, Harri Vesterinen Projektinvetäjä Arkkitehti Mikael Haasmaa, Trium Architects Ltd Pysäköintihallin lattian pinnoitus Pysäköintihallin lattian pinnoitteeksi valittiin sementtipohjainen Cemprotec E-Floor, joka täyttää pysäköintihallien lattiapinnoitteelta vaadittavan paloluokan A 2fl -s1. E-Floor sisältää polymeerejä, jotka antavat sille joustavuutta ja tiiveyttä, sekä epokseja, jotka parantavat kulutuskestävyyttä. Näistä lisäaineista huolimatta täytetään vaativa paloluokka, johon polymeeripinnoitteilla ei päästä. E-Floor pintaan sirotellaan karhennushiekka. Karhennushiekka antaa pinnalle värisävyn ja sen karkeudella voidaan kohteittain optimoida liukkausja puhtaanapitovaatimuksia. Itseleviävänä E-Floor on erittäin helppo levittää ja nopeasti kovettuvana se mahdollistaa korjauspinnoitukset lyhyessä ajassa. Piitun 3 pointtia Pysäköintihallien lattiapinnoitteen tulee täyttää paloluokan A 2fl -s1 vaatimukset E-Floor voidaan levittää tuoreen betonin pintaan jopa jo valua seuraavana työpäivänä Kellaritiloissa E-Floor tasaa osmoottista painetta eikä irtoa tai hilseile kosteuden vaikutuksesta Mittatie 1, Vantaa Puh posti@piimat.fi

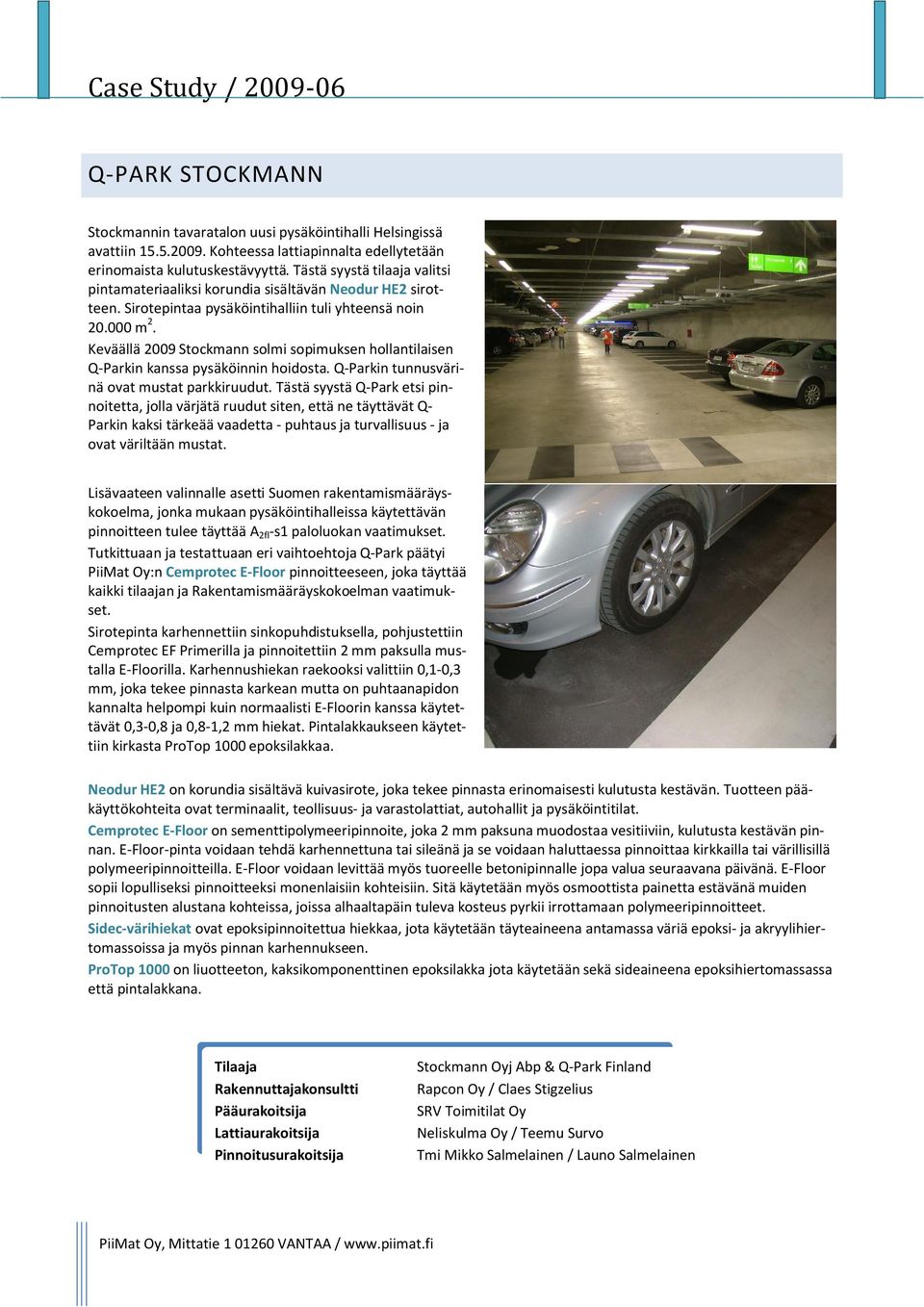

2 Case Study / Q-PARK STOCKMANN Stockmannin tavaratalon uusi pysäköintihalli Helsingissä avattiin Kohteessa lattiapinnalta edellytetään erinomaista kulutuskestävyyttä. Tästä syystä tilaaja valitsi pintamateriaaliksi korundia sisältävän Neodur HE2 sirotteen. Sirotepintaa pysäköintihalliin tuli yhteensä noin m 2. Keväällä 2009 Stockmann solmi sopimuksen hollantilaisen Q-Parkin kanssa pysäköinnin hoidosta. Q-Parkin tunnusvärinä ovat mustat parkkiruudut. Tästä syystä Q-Park etsi pinnoitetta, jolla värjätä ruudut siten, että ne täyttävät Q- Parkin kaksi tärkeää vaadetta - puhtaus ja turvallisuus - ja ovat väriltään mustat. Lisävaateen valinnalle asetti Suomen rakentamismääräyskokoelma, jonka mukaan pysäköintihalleissa käytettävän pinnoitteen tulee täyttää A 2fl -s1 paloluokan vaatimukset. Tutkittuaan ja testattuaan eri vaihtoehtoja Q-Park päätyi PiiMat Oy:n Cemprotec E-Floor pinnoitteeseen, joka täyttää kaikki tilaajan ja Rakentamismääräyskokoelman vaatimukset. Sirotepinta karhennettiin sinkopuhdistuksella, pohjustettiin Cemprotec EF Primerilla ja pinnoitettiin 2 mm paksulla mustalla E-Floorilla. Karhennushiekan raekooksi valittiin 0,1-0,3 mm, joka tekee pinnasta karkean mutta on puhtaanapidon kannalta helpompi kuin normaalisti E-Floorin kanssa käytettävät 0,3-0,8 ja 0,8-1,2 mm hiekat. Pintalakkaukseen käytettiin kirkasta ProTop 1000 epoksilakkaa. Neodur HE2 on korundia sisältävä kuivasirote, joka tekee pinnasta erinomaisesti kulutusta kestävän. Tuotteen pääkäyttökohteita ovat terminaalit, teollisuus- ja varastolattiat, autohallit ja pysäköintitilat. Cemprotec E-Floor on sementtipolymeeripinnoite, joka 2 mm paksuna muodostaa vesitiiviin, kulutusta kestävän pinnan. E-Floor-pinta voidaan tehdä karhennettuna tai sileänä ja se voidaan haluttaessa pinnoittaa kirkkailla tai värillisillä polymeeripinnoitteilla. E-Floor voidaan levittää myös tuoreelle betonipinnalle jopa valua seuraavana päivänä. E-Floor sopii lopulliseksi pinnoitteeksi monenlaisiin kohteisiin. Sitä käytetään myös osmoottista painetta estävänä muiden pinnoitusten alustana kohteissa, joissa alhaaltapäin tuleva kosteus pyrkii irrottamaan polymeeripinnoitteet. Sidec-värihiekat ovat epoksipinnoitettua hiekkaa, jota käytetään täyteaineena antamassa väriä epoksi- ja akryylihiertomassoissa ja myös pinnan karhennukseen. ProTop 1000 on liuotteeton, kaksikomponenttinen epoksilakka jota käytetään sekä sideaineena epoksihiertomassassa että pintalakkana. Tilaaja Rakennuttajakonsultti Pääurakoitsija Lattiaurakoitsija Pinnoitusurakoitsija Stockmann Oyj Abp & Q-Park Finland Rapcon Oy / Claes Stigzelius SRV Toimitilat Oy Neliskulma Oy / Teemu Survo Tmi Mikko Salmelainen / Launo Salmelainen PiiMat Oy, Mittatie VANTAA /

3 Case Study / PYSÄKÖINTIHALLIN LATTIA CEMPROTEC E-FLOOR Helsingissä sijaitsevan kerrostalon kahdessa alimmassa kerroksessa sijaitsevat talon pysäköintitilat. Kohteessa oli ongelmana ylemmän kerroksen halkeillut laatta, jonka läpi vesi valui alakerran autojen päälle. Halkeamat myös lisäävät betonin vaurioitumisriskiä, kun vesi ja mahdolliset renkaiden mukana kulkeutuvat sulatussuolat tunkeutuvat betoniin. Em. syistä tilaaja haki pinnoitetta, joka on vesitiivis ja kestää nastarenkaiden kuluttavaa vaikutusta. Lisäksi pinnoitteen tulee täyttää Suomen Rakentamismääräyskokoelman osan E1 asettamat paloturvallisuusvaatimukset autosuojien lattiapinnoitteelle eli luokka A2 fl -s1. Tuotteeksi valittiin PiiMat Oy:n sementtipolymeeripinnoite Cemprotec E-Floor. E-Floor on sementtipohjainen tuote, joka sisältää epoksia, polymeerejä ja muita tuotteen ominaisuuksia parantavia aineosia. E-Floor on erittäin helppoa levittää ja se kovettuu nopeasti, jolloin korjaustyö onnistuu lyhyessä ajassa. E-Floor kuuluu paloluokkaan A2 fl -s1, joka täyttää vaatimuksen pysäköintitilojen, autokorjaamoiden, autohuoltotilojen ja autosuojien lattiapinnoitteille. E-Floor muodostaa 2 mm paksuisena kerroksena vesitiiviin pinnan, joka tiiveydeltään vastaa yli 2 m:n paksuista normaalia betonia. E-Floor kuuluu kulutuskestävyydeltään ankarimpaan luokkaan brittiläisen standardin BS 8204 testien mukaan. E-Floor kestää erinomaisesti polttoaineita ja muita kemikaaleja, joita autohalleissa saattaa lattiapinnalle ajautua. E-Floorin etuna on, että se voidaan levittää märälle alustalle ja jopa tuoreelle betonipinnalle. Näin uudiskohteessakin lopullinen pinta saadaan nopeasti valmiiksi. E-Floorin pinta voidaan tehdä sileänä tai karhennettuna. Lisäksi pinnalle voidaan levittää erityyppisiä pintalakkoja kohteen vaatimusten mukaan, joko kirkkaana tai värillisinä. E-Floor sopii myös kohteisiin, joissa on riskinä altapäin tuleva kosteus. Se estää osmoottisen paineen syntymistä ja pysyy erinomaisesti kiinni betonialustassa. Kohde: Kerrostalon pysäköintikerros, n m 2 PiiMat Oy, Mittatie VANTAA /

4 Ratkaisut löytyvät PiiMat Oy:n tuotevalikoimasta joulukuu 2002 C ASE S TUDY SATAKUNNAN LENNOSTO, PIRKKALA Satakunnan lennostossa Pirkkalassa olivat Hawk-suihkukoneiden seisontatasojen betonilaatat niin huonossa kunnossa, että ne oli suunniteltu kokonaan uudelleen valettavaksi. Vanha teräskuituraudoitettu betoni oli pahoin rapautunut ja halkeillut. Pinta oli niin rapautunut, että isolta alueelta osa betonin runkoainesrakeista oli irronnut ja osa lähes kokonaan esillä. Myös teräskuidut olivat ruostuneet ja irtoilleet. Tämä ei ollut hyväksyttävää, sillä pinnasta irtoavat kivet, sementtikappaleet ja teräskuidut aiheuttavat erittäin kallista vahinkoa joutuessaan koneiden moottoreihin. Pinnan rapautumiseen olivat vaikuttaneet mm. jatkuva altistuminen säärasituksille, raskas talvikunnossapito teräsharjatraktorilla sekä aggressiiviset kemikaalit kuten lentopetroli ja koneiden hydrauliikkaöljyt. Täysin uuden betonilaatan vaihtoehdoksi tutkittiin myös pinnoitusmahdollisuutta. Vaihtoehtoja oli kaksi, joista toinen oli PiiMat Oy:n Cemprotec E-Floor menetelmä. Lopulliseksi korjausmenetelmäksi valittiin E-Floor, jota puolsivat mm. seuraavat seikat: Tuotteella on erinomainen kulutuksen ja kemikaalien kesto Tuotetta on käytetty täysin vastaavassa kohteessa RAF:n Waddingtonin lentotukikohdassa Menetelmä on erittäin nopea toteuttaa, tässä kohteessa viisi 300 m 2 :n laattaa pinnoitettiin valmiiksi neljässä viikossa, josta ajasta suurin osa kului vanhan pinnan puhdistukseen ja vaurioiden korjaamiseen Tuote ei ole arka lämpötiloille eikä kosteudelle työvaiheessa, joskin suoran sateen ja auringonpaisteen välttämiseksi työ tehtiin suojateltan alla Cemprotec E-Floor on sementin, epoksin, polymeerien ja lisäaineiden yhdiste, jonka pääkäyttökohteita ovat teollisuuden lattiat vaativissa kohteissa. Erinomaisen lämpimien nesteiden keston (jopa C) ansiosta tuote sopii hyvin myös erityyppisiin keittiö- ja pesutiloihin. Tuote on itseleviävänä ja nopeasti kuivuvana helppo levittää laajoillekin alueille yhden työpäivän aikana. Projektin loppupalaverissa niin tilaaja, Puolustushallinnon Rakennuslaitos, kuin käyttäjäkin, Satakunnan Lennosto, esittivät kiitoksensa hyvin sujuneesta projektista sekä onnistuneesta lopputuloksesta. Kohteen urakoitsijana toimi Karppakon Oy, vaativien lattiakohteiden toteuttamiseen erikoistunut yritys. Lisätietoja työstä antaa Karppakon Oy:stä Jussi Heinonen sekä Pii- Mat Oy:stä Matti Hyttinen. PiiMat Oy Y (ALV rek) puhelin (09) Mittatie 1 kotipaikka Helsinki faksi (09) Vantaa sähköposti: posti@piimat.fi kotisivu:

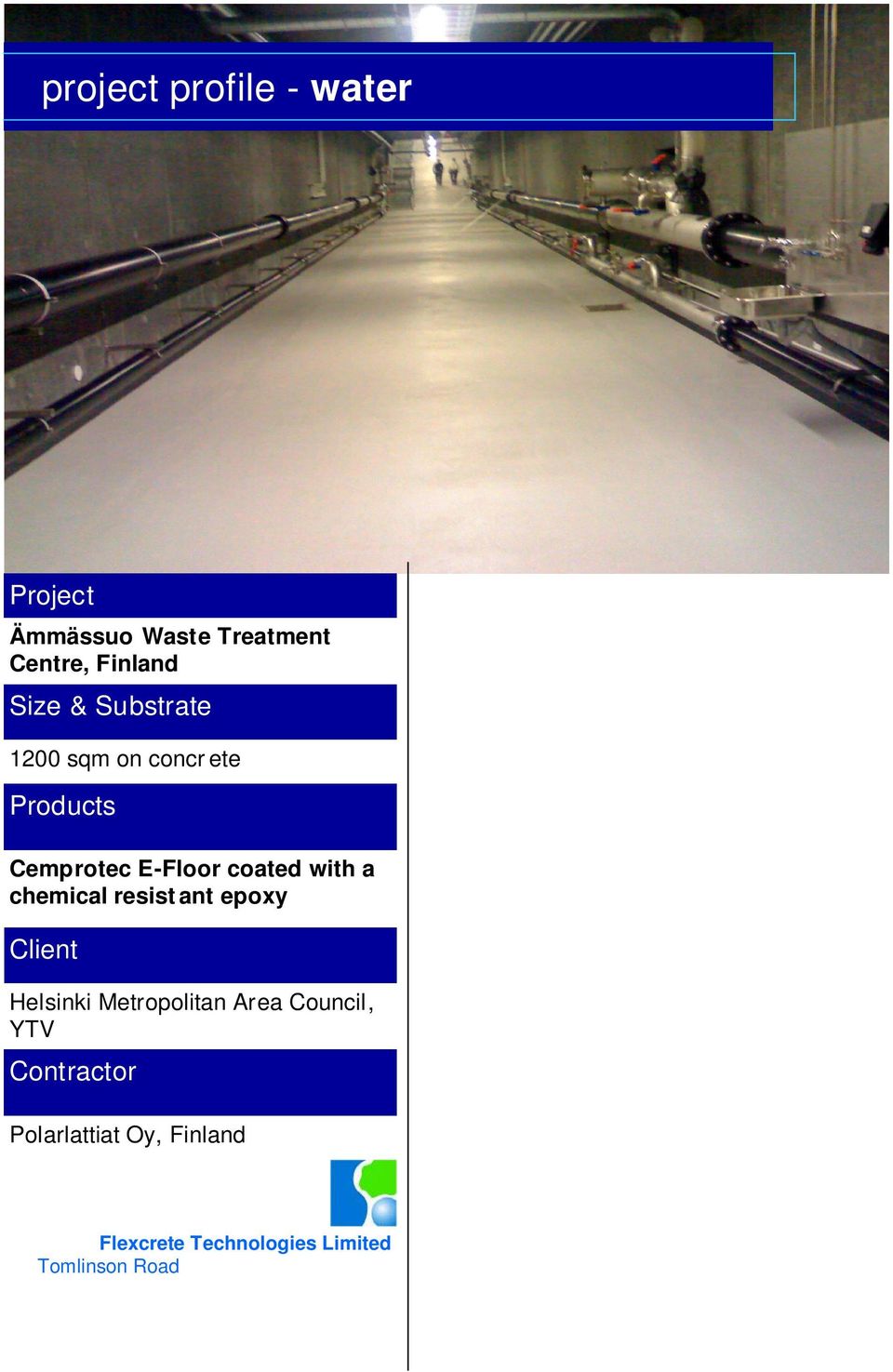

5 project profile - water Project Ämmässuo Waste Treatment Centre, Finland Size & Substrate 1200 sqm on concr ete Products Cemprotec E-Floor coated with a chemical resist ant epoxy Client Helsinki Metropolitan Area Council, YTV Contractor Polarlattiat Oy, Finland Flexcrete Technologies Limited Tomlinson Road Leyland Lancashire PR25 2DY England Tel: +44 (0) Fax: +44 (0) background A new compost handling system is being built in Finland s largest waste treatment area in Ämmässuo, ca. 30 km west from Helsinki. The system includes a tunnel, whose floor needed a highly chemical resistant epoxy coati ng. Due to water bed and moisture from sub base i t was not possible to apply epoxy coating directly on concrete surface. The end client, YTV, was seeking a solution and contact ed Flexcrete distributor PiiMat Oy to give their proposal with the flooring contractor Polarlattiat Oy. the solution Cemprotec E-Floor is an easily applied cementitious coating which prevents the moisture penetration from sub base. Applied on FCR 850 primer it has excellent adhesion on concrete surface and dries fast to be over coated with a chemical resistant epoxy. In phase 1 ca sqm of E-Floor was applied. The application was very fast and result so good that the client decided to use same system when the following phase of the project will be carried out.
