1 KOKOEKO-seminaari Case Germany Novel technologies for organic waste treatment Orgaanisten jätteiden käsittelyteknologiat Thorsten Ahrens Ostfalia University of Applied Sciences

2 IDEA BIOKAASUN TOTEUTUKSELLE Source: Svensk Växtkraft AB

3 TÄRKEITÄ KYSYMYKSIÄ, MADOLLISIA STRATEGIOITA? Biokaasun tuotanto, mistä substraateista? Vähentämällä energiakasveille saatavaa tuen määrää Enemmän huomiota jätemateriaaleihin Suoraan markkinoille toteutuksen parantaminen Substraatin ja strategian valinta Biojätteen keräyksen parantaminen suunnitteilla kolminkertaistaa syntypaikkalajiteltu biojäte tietyillä alueilla Tulevaisuuden visio: metaanimolekyyli on aina sama, arvo ei riipu substraatin valinnasta Biokaasun tuotanto sesonkien tarpeiden mukaan! Ratkaisuna keskeinen toiminta Uuden tehtaan toiminnan strategioita tarvitaan Käyttäjän koulutus! Uusia strategioita substraateille ja teknologialle Uusia ja luotettavia sijoitus- ja rahoitusstrategioita Kysyntää uusille tutkimus-, suunnittelu- ja koulutustoiminnalle!

4 PUHUTTAESSA HAASTEISTA Biokaasu..! Biokaasun tuotanto tarjoaa markkinoille valmiin tuotteen Biokaasu tarjoaa paljon joustavuutta käyttöstrategioille Kuinka vastata perus kysymyksiin tulevaisuuden strategioista? Laboratorio testimenetelmät ovat hyvin onnistuneet Onko biokaasulla tulevaisuutta?! Laboratorio testit mahdollistavat käytännön simuloinnin Aluksi tulevaisuuden haasteet vaativat vain uudenlaisia ajattelutapoja!

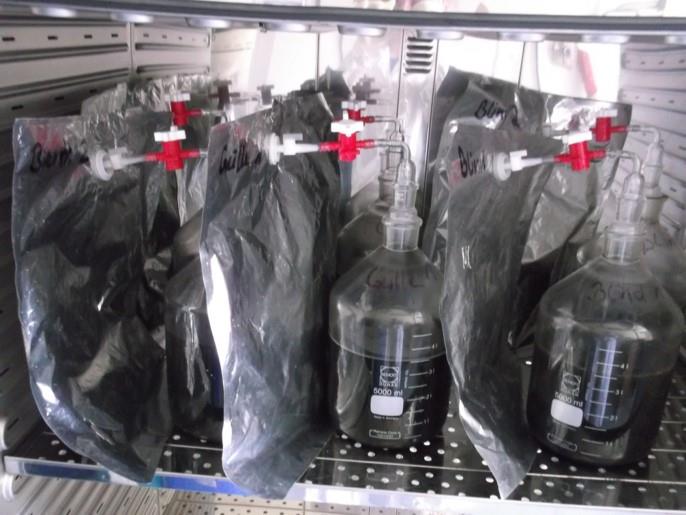

5 Vn [l] / ots [kg] ASKEL YKSI: SUBSTRAATIN VALINTA Suoritetaan panoskokeilla 800 Substrate specific gas yields time Biogas 1 Biogas 2 Methan 1 Methan 2

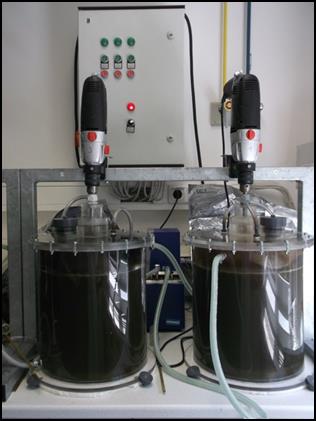

6 Methane volume [nl(ch4)/week] ASKEL KAKSI: SUBSTRAATTISEOSTEN VALINTA Panoskokeiden ja jatkuvatoimisen prosessin tulosten vertailu Comparison methan yields of continous lab tests with batch tests Week Average methane yield continous tests [nl(ch4)/kg(fm)] Estimated methane yield [nl(ch4)/kg(fm)]

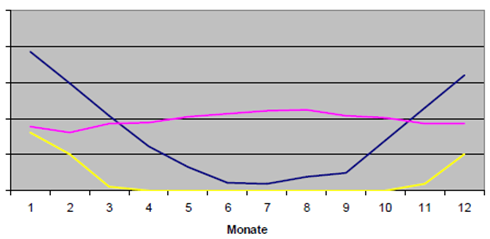

7 ASKEL KOLME: ENERGIAN KYSYNNÄN HUOMIOINTI Energiaa kotitalouksille, polttoaineen kysynnälle tai energiaa paljon kuluttaville kohteille? Yleinen strategia: Liika kaasuntuotannon välltäminen! Methane production of biogas plant Yearly months

8 YHTEENVETO TÄHÄN ASTI Rakastan labraani! Substraatin valinta voidaan suorittaa panoskokeilla Jatkuvatoiminen testaus laboratoriossa antaa tietoa pitkäjaksoisesta biologisten kokeiden turvallisuudesta ja mahdollisista toimintastrategioista Entä sijoittajan vaatimukset, tekninen toteutus ja käyttäjän pätevyys turvallisen pitkäjaksoisen toiminnan varmistamiseksi? Entäs minun sijoitus? Laboratorio kokeista ei saa riittävää ja luotettavaa ison mittakaavan tietoa Kuinka ratkaista tämä ongelma? Strategia pilotoinnille

9 KOHDE: TÄYDEN MITTAKAAVAN MONITOIMINEN BIOKAASULAITOS I Source: FNR, Germany

10 KOHDE: TÄYDEN MITTAKAAVAN MONITOIMINEN BIOKAASULAITOS II Source: FNR, Germany gas heating/ cooling substrate

11 ESIMERKKEJÄ PILOTTIMITTAKAAVAN BIOKAASULAITTEISTOON I ABOWE pilot B plug flow dry fermentation

12 ESIMERKKEJÄ PILOTTIMITTAKAAVAN BIOKAASULAITTEISTOON II Lab scale garage fermentation

13 ESIMERKKEJÄ PILOTTIMITTAKAAVAN BIOKAASULAITTEISTOON III Plug-flow with in-situ separation

14 Methane yield [Nm³/Mg(FM)*week] ASKEL NELJÄ: KÄYTÄNNÖN TESTAUS TEKNISIIN RISKEIHIN VARAUTUEN JA KÄYTTÄJÄN KOULUTUS PILOTTIMITTAKAAVASSA! Pilotoinnin ja laboratoriokokeiden vertailu (esimerkki ABOWE pilot B:stä) Comparison methane yields of Pilot B with estimated yields 2 1,5 1 0, Week Estimated methane yield of methane [Nm³(CH4)/Mg(FM)*week] Average methane yield Pilot B (Nm³(CH4)/Mg(FM)*week]

15 Methane yield [m 3 CH4/Kg otr ] ASKEL VIISI: PILOTTIMITTAKAAVASTA TÄYDEN MITTAKAAVAN LAITOKSEEN Pilotoinnin ja täyden mittakaavan laitoksen tulosten vertailu Comparison of methane yields full scale plant with Pilot B 0,45 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0, Week Methane yield Pilot B Methane yield full scale plant

16 YHTEENVETONA Rakastan pilotointia! Pilotointi sulkee ratkaisevia aukkoja teknisessä suunnittelussa Pilotit käyttäytyvät kuin täyden mittakaavan laitokset Työskentely pilotoinnin kanssa paras mahdollinen tekninen tieto, paras mahdollinen käyttäjän pätevyys ja paras mahdollinen luotettavuus suunnitteluvaiheessa! Ryhdytään suunnittelemaan investointia..! Tämä varmistaa luotettavan pohjan investoinnin suunnittelulle Seuraava askel: Alueelliset rahoituslaskennat täyden mittakaavan laitoksille

17 KIITOS YSTÄVÄLLISESTÄ HUOMIOSTA!
