1 Pumping the Little Saimaa clean Kivisalmi pumping station has an important role in reducing the nutrient concentrations of the Little Saimaa waterway. Restoration of Little Saimaa Main targets To increase the water exchange rate. To reduce external nutrient load. Kivisalmi pumping station helps to prevent eutrophication by increasing the water exchange rate and by reducing the nutrient concentrations. Measures to be taken In the water area Changing the flow conditions. Managing the fish populations and removing reeds. Monitoring the state of the water system. In the catchment area Building wetlands and other water protection structures. Enhancing the availability of information, advisory services, and training.

2 Kivisalmi pumping station An energy-efficient pump A horizontal axial flow propeller pump Powered by a permanent-magnet engine. The flow was planned with special care. Around four times more efficient than commercial alternatives. Developed at the Lappeenranta University of Technology. A low head and large size increase the energy-efficiency. Pump capacity Can transfer 10 cubic metres of water per second. The water is transferred through the tunnel excavated under the Taipalsaari road. Utilizes the top quality water of the Greater Saimaa. Extends the operations of Vehkataipale pumping station. The energy-efficient pump is wind-powered and is thus completely carbon emission-free. Verified impacts The overall phosphorous level was reduced by nearly 40 percent. The total amount of nitrogen was reduced by around 10 percent. The water has become clearer and the turbidity level has dropped by over 30 percent. These changes correspond with the model calculations that were made before the restoration project began. Little Saimaa is a lake system of around 100 km2 in southeastern Finland. The lake has been badly affected by increased nutrient concentrations and related water quality problems. Contact Lappeenranta Region s Environmental Office Director Ilkka Räsänen tel ilkka.rasanen@lappeenranta.fi

3 KIVISALMEN PUMPPAAMO

4 Huoli veden heikkenemisestä Läntisellä Pien- Saimaalla käynnisti suojelutoimenpiteet Yhtenä toimenpiteinä lähdettiin selvittämään virtauksenohjausta ja pengerteiden vaikutusta Taustaa

5 Suunnittelun eteneminen Diplomityö Ville Uusitalo v Kartoitettiin ja arvioitiin eri vaihtoehtoja EAKR-rahoitteinen Pien3D-hanke selvitti tarkemmin vaihtoehtoja v YVA-prosessi 3 uloitteinen virtausmalli Suomen Ympäristökeskuksen Järvisuomen yksikkö. WSP Finland Oy Hankesuunnitelma ja hankepäätös 2011 TOTSU 5D (maaseutuohjelma) Toteutussuunnittelu ja vesilupa-asiakirjat KIVISALMI EAKR (2,4 m ) Rakentaminen

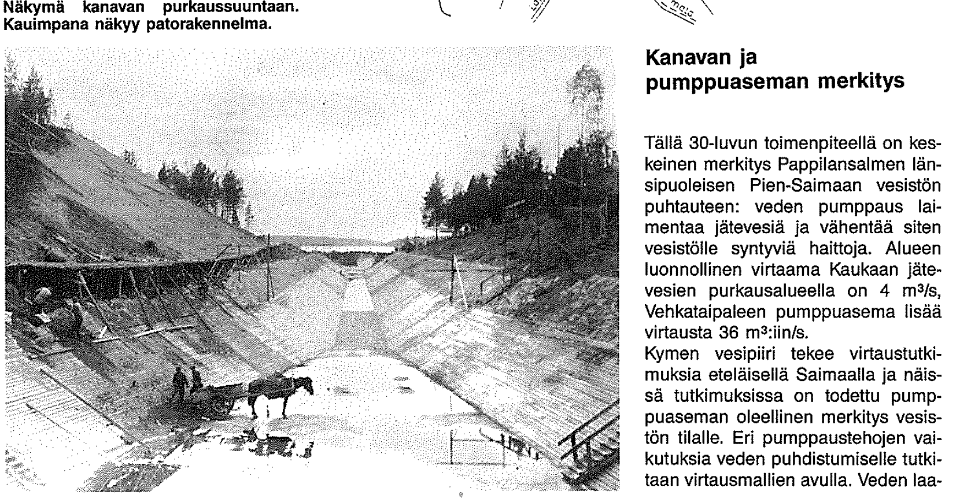

6 Virtausohjausta on käytetty vuodesta 1937 Vehkataipaleella

7 PIEN3D vaihtoehtotarkastelut Kuormituksen alentaminen ja Pengertien purku VE 4 Kolhonlahti-Kolinlahti VE 1 Kutilankanava VE 2 Vehkataipale VE 3 Kivisalmi ja Kopinsalmi VE 5

8 Kivisalmen pumpaamotarkastelu 10 m3/s SYKE:n Coherens 3D virtausmallin tulos Kivisalmi vaihtoehdosta, Väriero kuvaa virtausten muutoksen vaikutuksia. Tummanpunaisessa ei vaikutuksia.

9 Esitys Pien-Saimaan Pumppaamon Toteutuksesta Toteutettava vaihtoehto VE5D toteutus tapahtuu vaiheittain VE5D 1. vaihe Kivisalmi 10 m3 lounaaseen 2. vaihe Kopinsalmi Molemmin puolin toimiva pumppu Varautuminen lisäveden johtamiseen Suur-Saimaalta lisävesi Vehkataipaleen kautta tai Kutilan kautta Esitetään myös toteutettaviksi lisätehostustoimia virtausten parantamiseksi: Leväsensalmen pengertien virtausaukkojen laajentaminen (Taipalsaarella) Tyysterniemi - Voisalmi alueen virtausten parantaminen Ruoppaus Siltojen leventäminen

10 Kivisalmen pumppaamon sijainti Taipalsaari Pumppaamon paikka ja virtaussuunta Lappeenranta

11 Kivisalmen pumppaamo

12 Kivisalmi ennen pumppaamoa

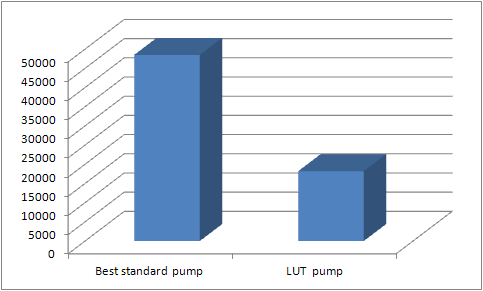

13 Dramatic decrease in energy expenses The LUT pump is particularly designed for water transport with low head. This together with a big impeller diameter results in dramatically reduced energy expenses. Special impeller blade design enables to manufacture pumps with 3 m or even with 6 m diameters with reasonable expenses.

14 Kivisalmen pumppaamon rakentaminen EARK hanke Etelä-Karjalan liitto, Lappeenrannan kaupunki, Taipalsaaren kunta ja Lemin kunta Kustannusarvio 2,304 m EK Liitto 1,0 m Lpr kaupunki 1,0 m Taipalsaaren kunta 0,3 m Lemin kunta 4000 Pumppuhankinta on energiatehokas LUT:n suunnittelema pumppu

19 Rullarata veneiden ylikulkua varten

20 Vaakavirtauspumppu: - Suunnittelu LUT/ Prof Jaakko Larjola - Toteutus Waterpumps WP Oy -!0 m3/s, tehontarve 15 kw / 10 m3/s - Kierrosluku n. 45 rpm

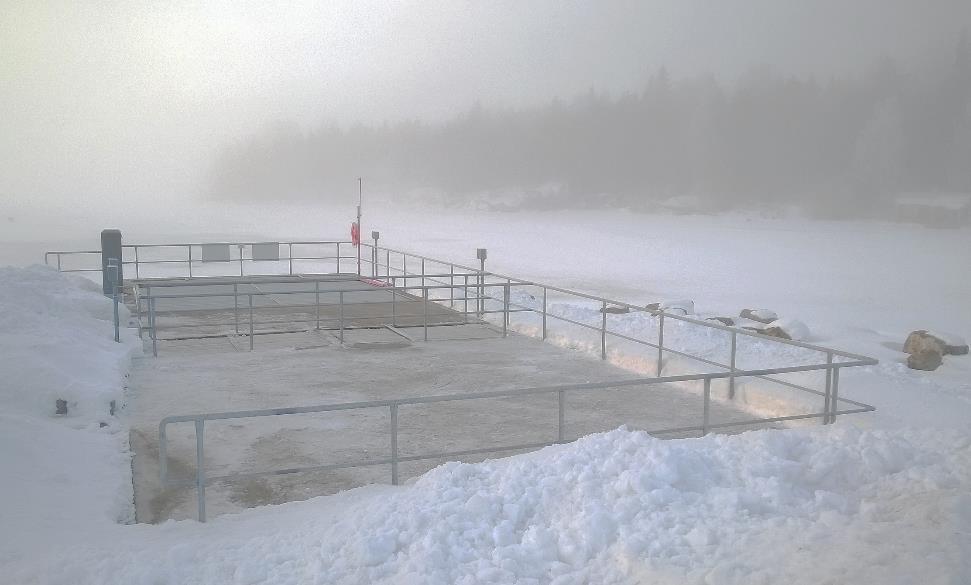

22 Kivisalmi rakentamisen jälkeen

23 Avajaiset

24 Ministeri Sanni Grahn Laasonen käynnistää pumpun

26 Tulokset Pumppu Pumppu on energiatehokas Vaakavirtapumppu Virtausten suunnittelu Kestomagneettimoottori N. neljä kertaa tehokkaampi kuin kaupallisesti markkinoilla ollut vaihtoehto

27 Akselin otsikko Tulokset veden laadun osalta Vaikuttaa mallin mukaisesti Alentaa fosfori ja typpitasoja Vähentää järven kerrostuneisuutta Vaikutukset näkyvät pikku hiljaa Kokonaisfosfori ug/l Piiluvanselkä Sunisenselkä ,3 16

28 Työssä mukana

29 Kiitos! Pien-Saimaa Kiitos! Sydämessämme!
