Useimmat linnut elävät huippu teknisissä halleissä.

Transkriptio

1 Useimmat linnut elävät huippu teknisissä halleissä.

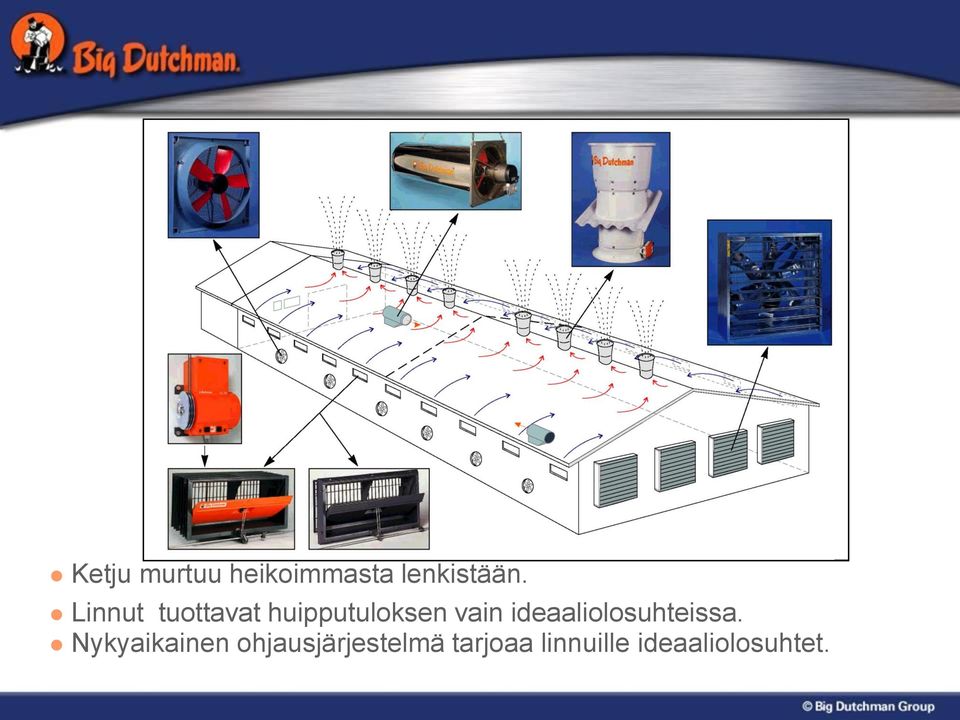

2 Ketju murtuu heikoimmasta lenkistään. Linnut tuottavat huipputuloksen vain ideaaliolosuhteissa. Nykyaikainen ohjausjärjestelmä tarjoaa linnuille ideaaliolosuhtet.

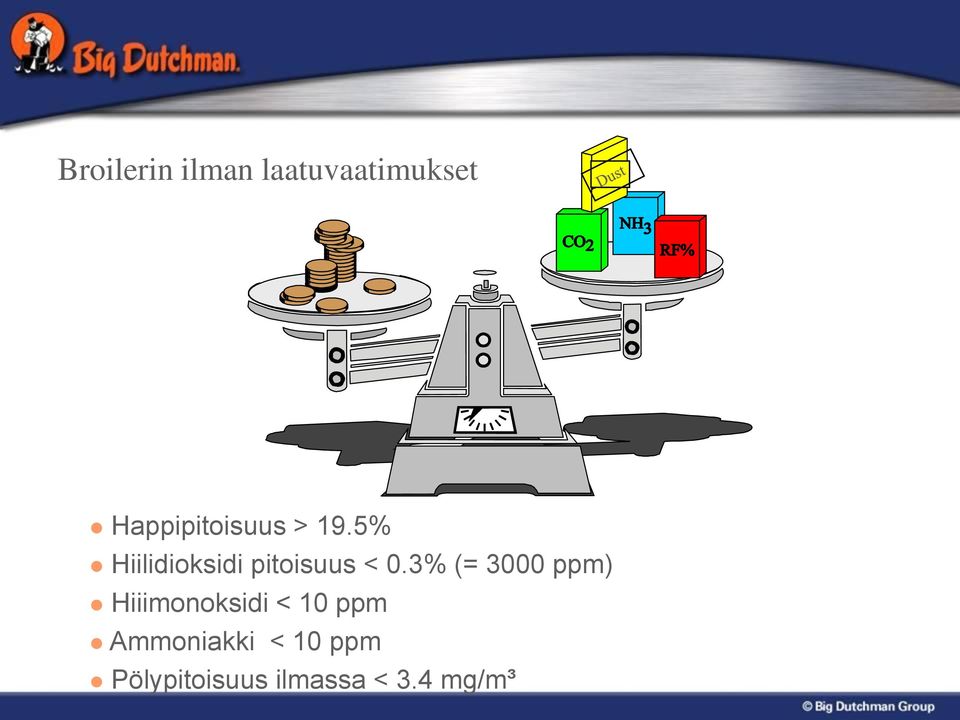

3 Broilerin ilman laatuvaatimukset Happipitoisuus > 19.5% Hiilidioksidi pitoisuus < 0.3% (= 3000 ppm) Hiiimonoksidi < 10 ppm Ammoniakki < 10 ppm Pölypitoisuus ilmassa < 3.4 mg/m³

4 Lämpötila ja ilman suhteellinen kosteus Day 0= Day 7= Day 14= Day 21= Day 28= Day 35= Day 42= 33 C at 50 % RH 31 C at 50 % RH 29 C at 60 % RH 25 C at 65 % RH 21 C at 70 % RH 20 C at 75 % RH 18 C at 80 % RH

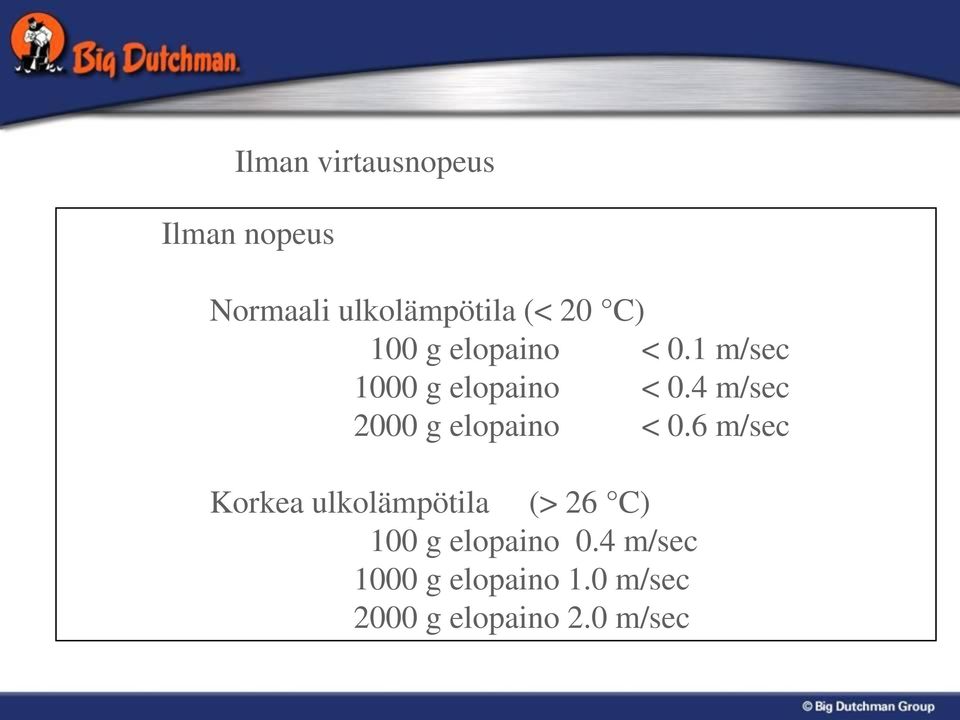

5 Ilman virtausnopeus Ilman nopeus Normaali ulkolämpötila (< 20 C) 100 g elopaino < 0.1 m/sec 1000 g elopaino < 0.4 m/sec 2000 g elopaino < 0.6 m/sec Korkea ulkolämpötila (> 26 C) 100 g elopaino 0.4 m/sec 1000 g elopaino 1.0 m/sec 2000 g elopaino 2.0 m/sec

6 Ilman nopeus 1 m/s 10 C 20 C 30 C RIP Hyväksyttävä Ilman nopeus: joskus vetoisa ja paha --- joskus hyväksyttävä jäähdytys Hyvä

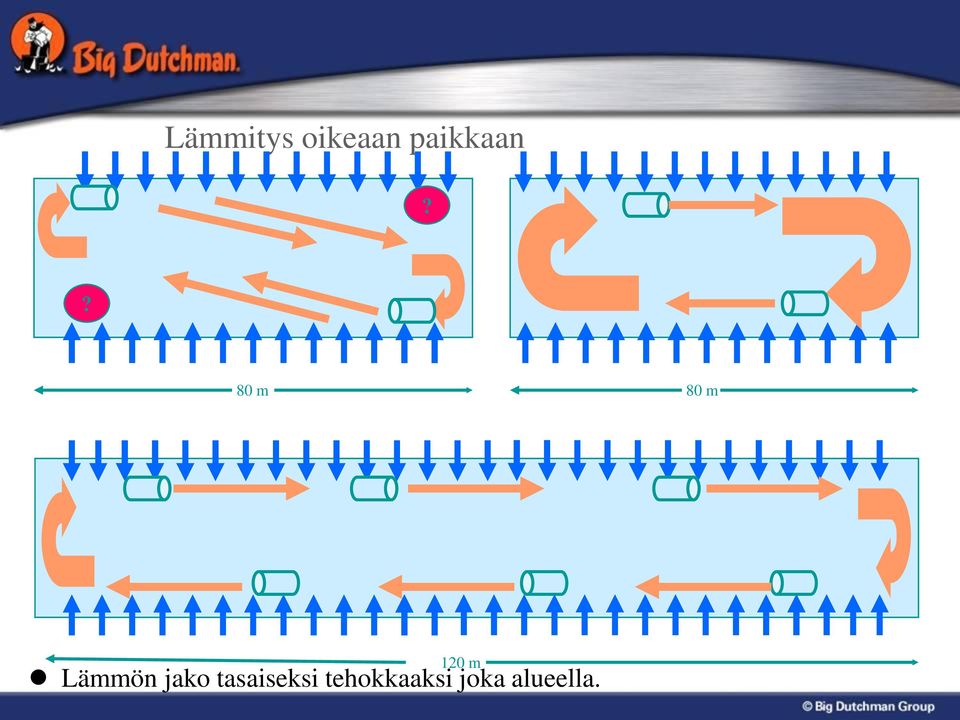

7 Lämmitys oikeaan paikkaan?? 80 m 80 m 120 m Lämmön jako tasaiseksi tehokkaaksi joka alueella.

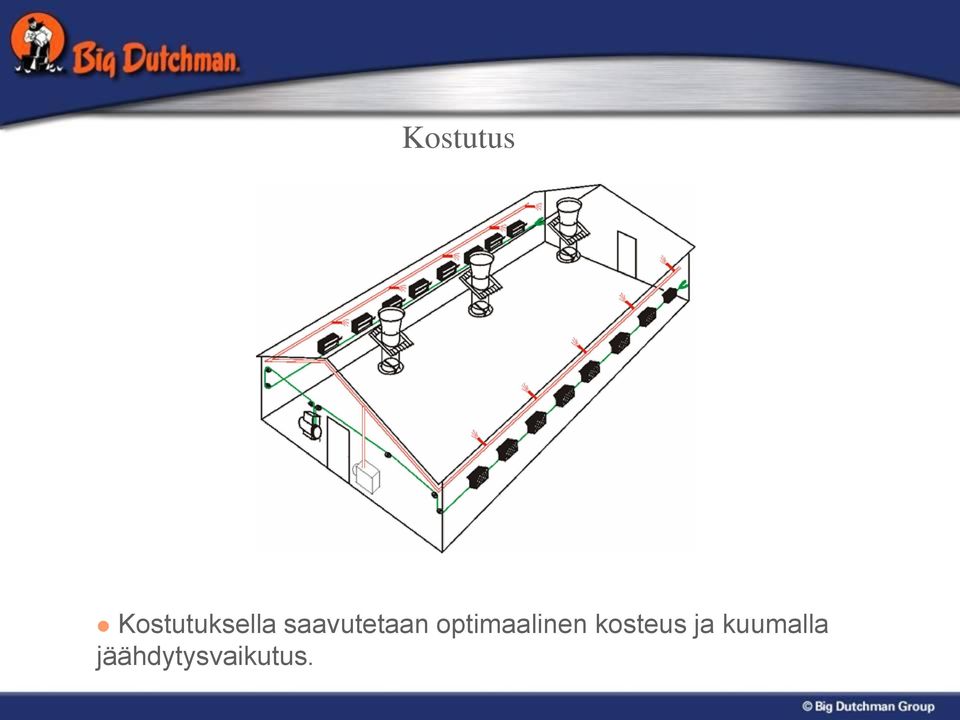

8 Kostutus Kostutuksella saavutetaan optimaalinen kosteus ja kuumalla jäähdytysvaikutus.

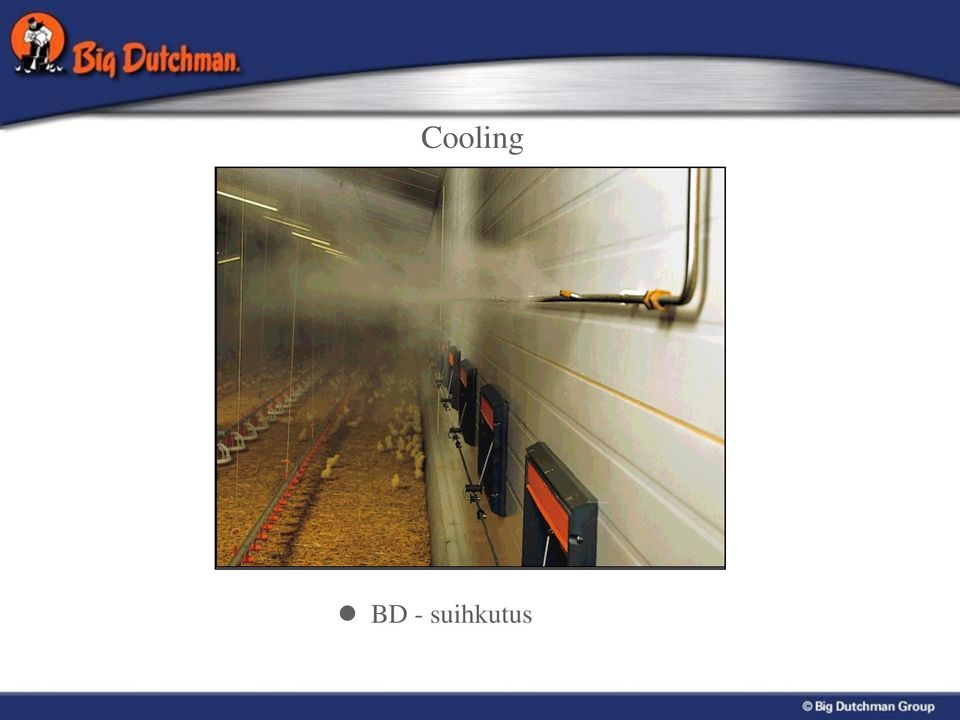

9 Cooling BD - suihkutus

10 Cooling Päästään jopa 5 asteen jäähdytykseen suihkutusjärjestelmällä.

11 14-16m 18 m 24 m Suutinten sijoittaminen

12 Jäähdytys Alueet maailmassa missä tunnelilmastointi mahdollinen.

13 Cooling Alueet missä CombiTunnel ilmastointi mahdollinen.

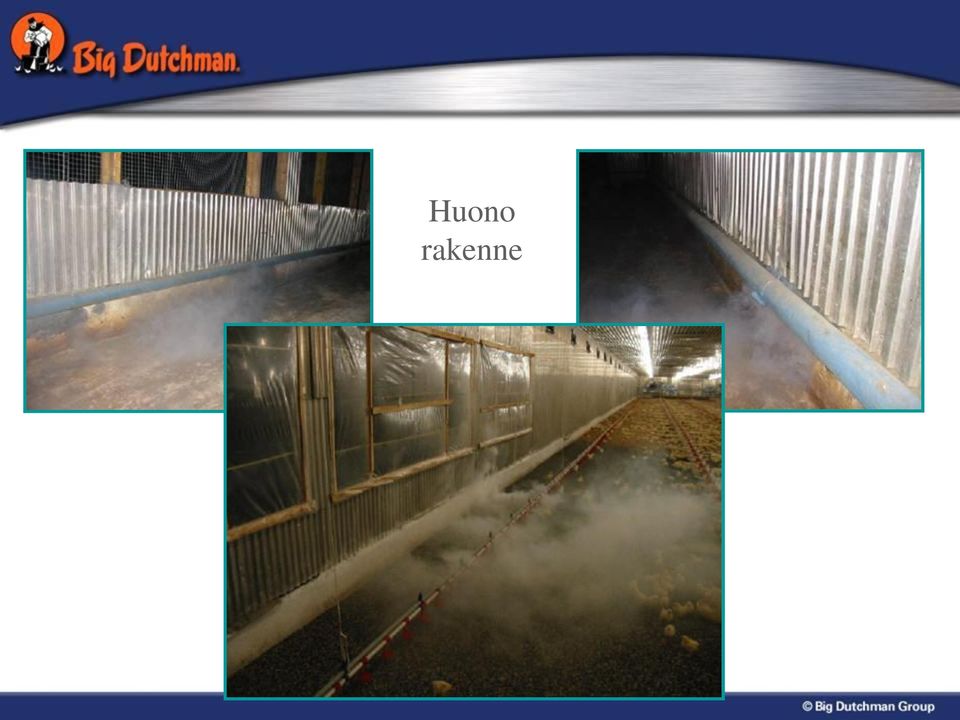

14 Huono rakenne

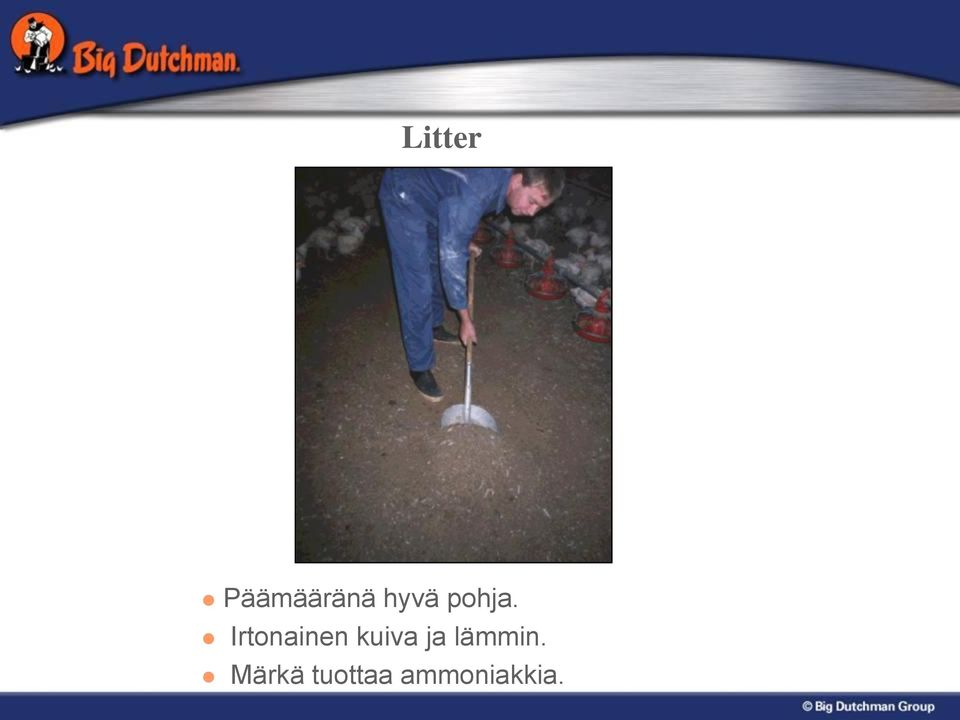

15 Litter Päämääränä hyvä pohja. Irtonainen kuiva ja lämmin. Märkä tuottaa ammoniakkia.

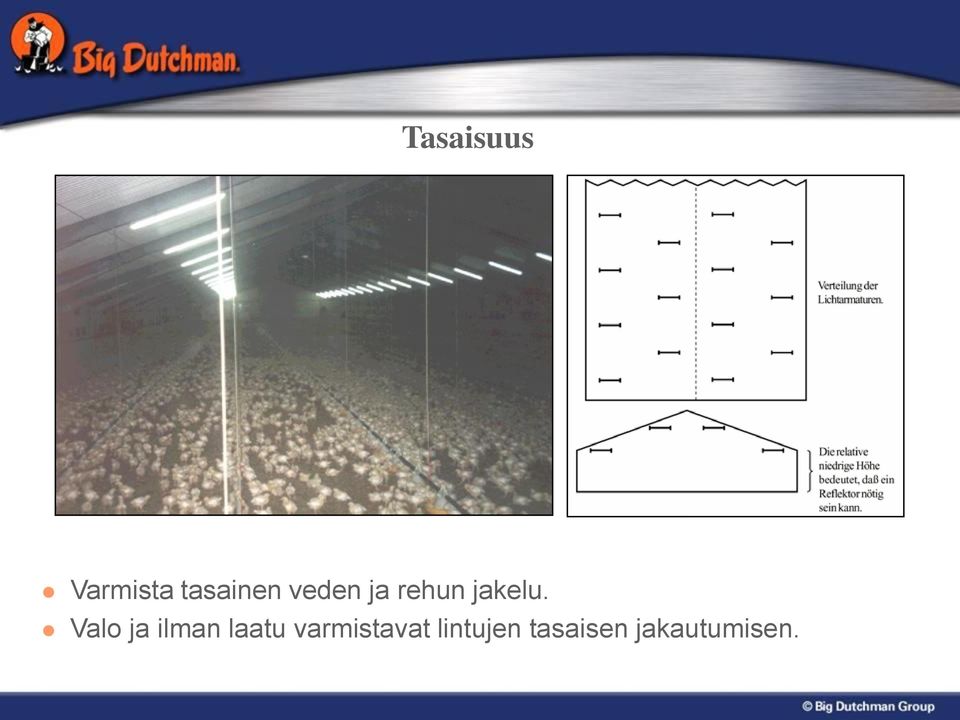

16 Tasaisuus Varmista tasainen veden ja rehun jakelu. Valo ja ilman laatu varmistavat lintujen tasaisen jakautumisen.

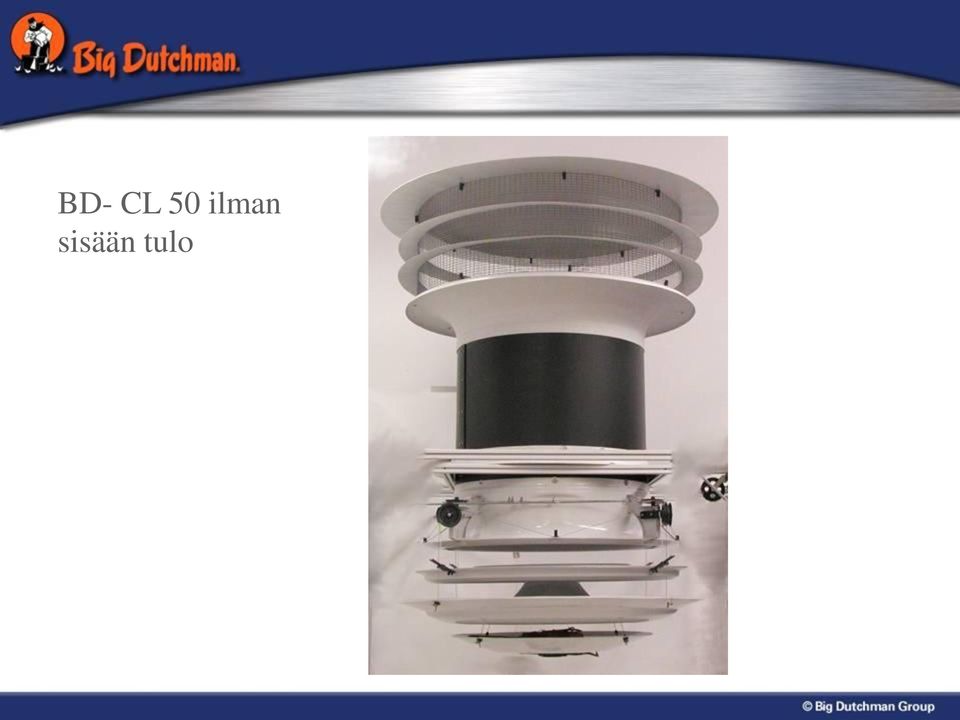

17 BD- CL 50 ilman sisään tulo

18 BD Standard Ventilation System Perinteinen alipainen järjestelmä

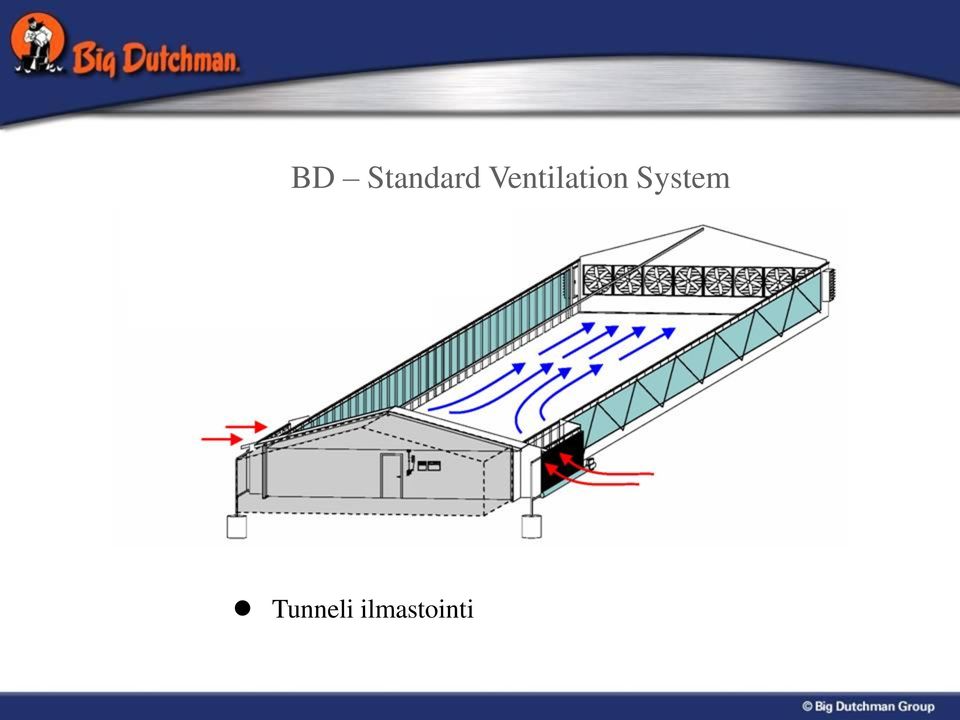

19 BD Standard Ventilation System Tunneli ilmastointi

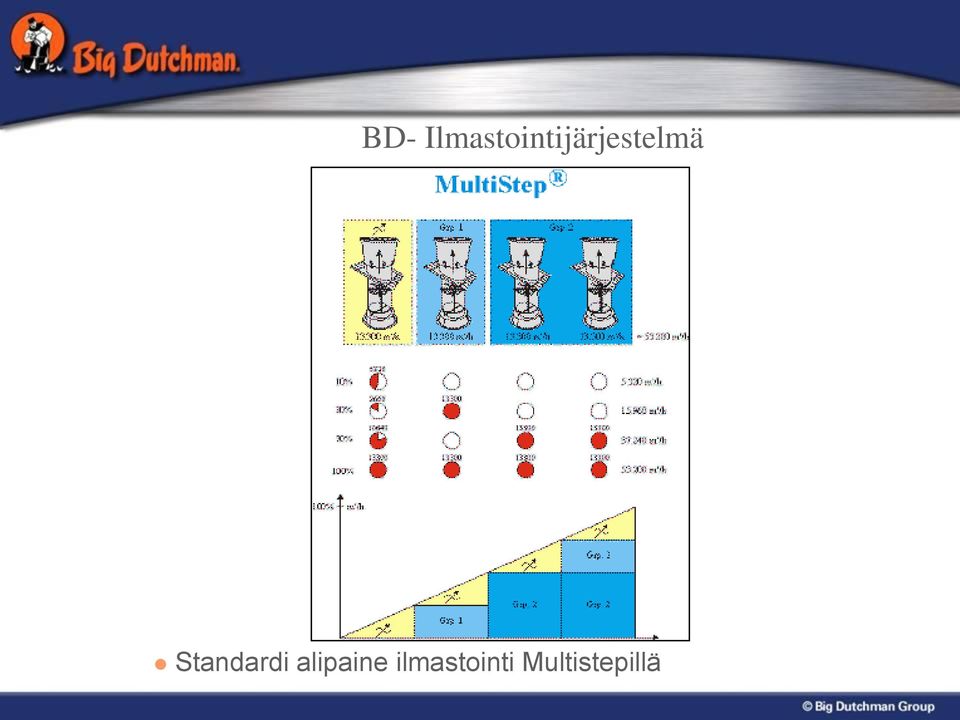

20 BD- Ilmastointijärjestelmä Standardi alipaine ilmastointi Multistepillä

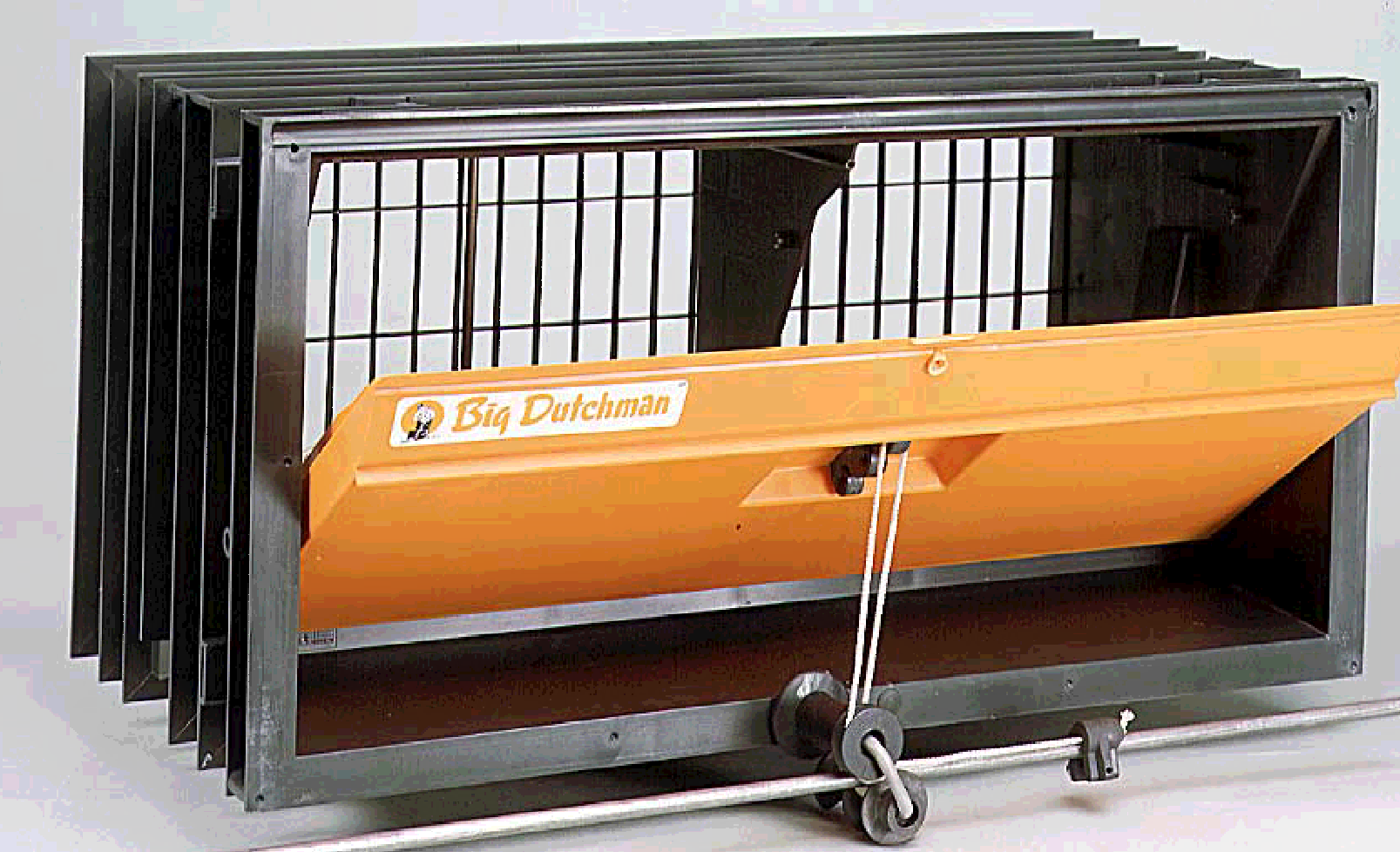

21 BD ilmastointijärjestelmä CL tuloluukku

22 BD ilmastointi järjestelmä CL-75 vinssi moottori

23 Ilmastointijärjestelmän osia Yleisesti käytetty häkkikanaloissa

24 Ilmastointijärjestelmän osia CL-600 poistohormi

25 BD ilmastointi Airmaster EM-50 kartiolla tunnelihalleihin

26 BD - broiler tuotantohalli

27 Jäähdytys BD Sumutin järjestelmä

28 Tekniset osat

29 DA 1200 profiili ja eristys

30 Kova pakkanen - 34 Tuloluukkujen täytyy toimia myös kovassa pakkasessa Jaksotustoiminto vähentää jäätä.

31 Ei jaksotusta Jaksotuksella

32 BD järjestelmän osia Tuloluukkujen erilleenaukeaminen. Huom! Vain käyttöönotettuna.

33 BD järjestelmä Stabiili ilmasuihku jopa pienillä ilmamäärillä. Kaikki läpät aukeavat tasaisesti.

34 -10 Ilman ohjauslevy

35 Usein väärässä asennossa

36 Ohjauslevyn pitää johtaa ilma oikeassa kulmassa kattoon. Pitkä levy Lyhyt levy

37 Levyillä usein väärä asento Veto muodostaa kylmiä paikkoja lattialle.

38 Ilmanpoisto

39 BD ilmanpoistojärjestelmän osia CL-600 poistohormi

40 BD poistohormi Sadevesi ulkokatolle

41 BD- poistohormi Valosuoja emohalleihin

42 Ilman aerodynamiikka eril. hormeilla -10 Pa alip. Performance 4000m³/h 8000m³/h 10,000 m³/h 13,810m³/h Tehon tarve 640 W 610 W 585 W 564 W W per W/1000m³/h 76W/1000m³/h 59W/1000m³/h 40.8W/1000m³/h Huomioi 365 pv vuodessa

43 Auxiliary table Type of fan Voltage Frequeny ECT V 50 HZ DA V 50 Hz 110a: Fans for DA 600 exhaust air chimneys (1-phase fans) DA V 50 Hz DA V 50 HZ DA V 60 RZ DA V 60 Hz CSA revs./min Standard air capacity at -10Pa m³/h 13680m³ /h 9690 rn³/h 1214Om³/h 13300m³/h rn/h Power consumption (-lopa) 564W 589W 3lOW 427W 589W 589W Specific power consumption, W/1000 m³ / h Max. power consumption (nominal value) W 698W 452W 442W 698W 698W Current (-lopa) 2.68A 2.57A 1.44A 1.93 A 2.57A 2.57A Max. motor current (nominal 3.4 A 3.0 A 1.7 A 2.16 A 3.0 A 3.0 A value) Current needed for speed control 3.I A 3.I A 1.4 A 2.16 A 3.I A 3.I A Sound level (1 m) - outside 79 db 75 db 71 db 71 db Diameter of paddle 626 mm 620 mm 620 mm 620 nun 620 mm 620 mm Number of paddles Inclination of paddles 50'/30' ' ' 45' Max. air temperature 40 C 40 C 40 C 40 C 40 C 40 C Adjustability Transformer Electronic ON/OFF Transformer Electronic ON/OFF Transformer Electronic ON/OFF Transformer Electronic ON/OFF Transformer Electronic ON/OFF Transformer Electronic ON/OFF Engine protection plate integrated integrated integrated integrated integrated integrated Protective motor switch no no no no no No. of article All technical details of fans models ECT 632-6, ECT and DA 600 apply to a standard DA 600 chimney.

44 Multistep ei vain säästä paljon energiaa BD Multistep ohjaa alipaineilmastointia

45 Multistep MC36 olosuhde tietokone MC36 ilmastointi tietokone PID säädöllä Varmistaa tasaisen lämpötilan
