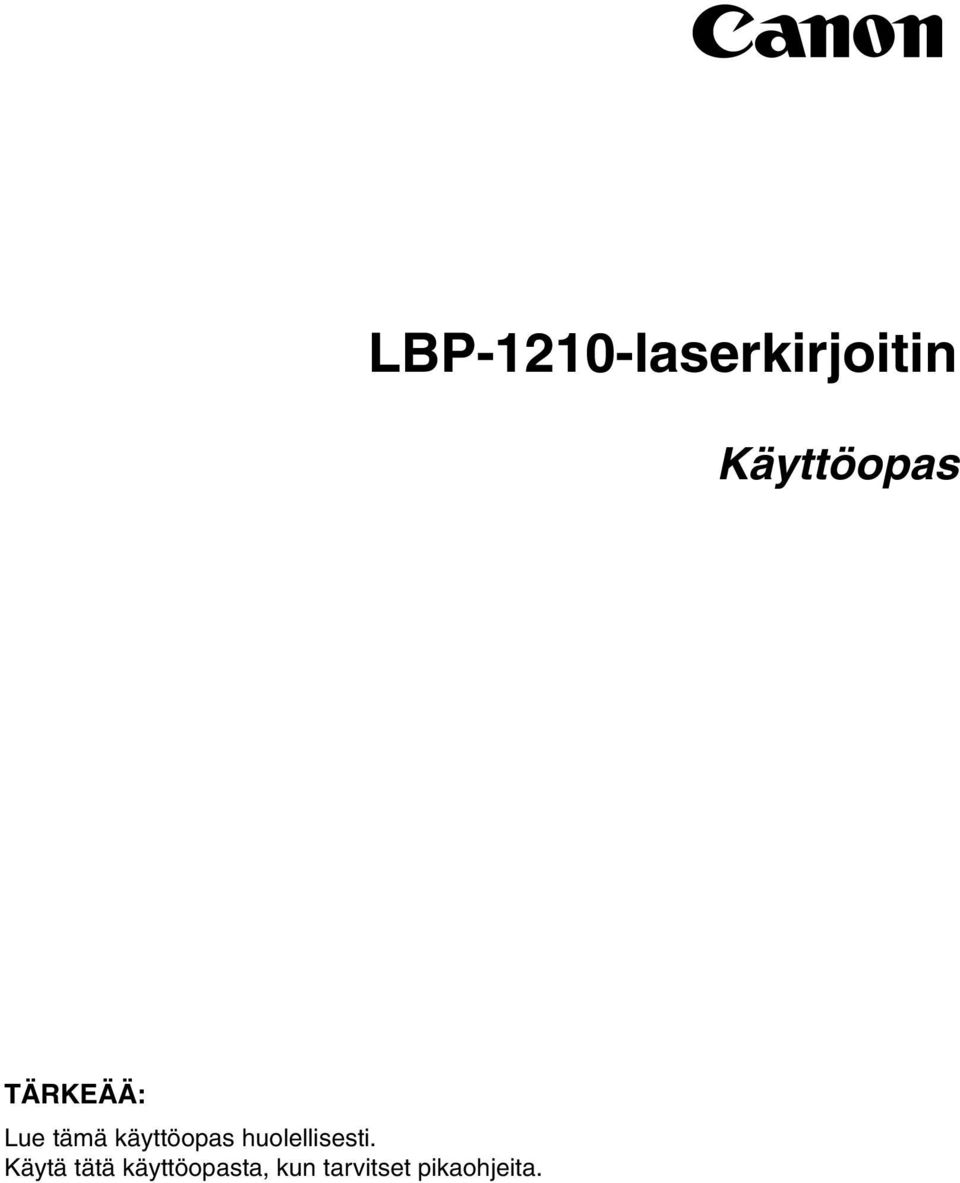

1 LBP-1210-laserkirjoitin Käyttöopas TÄRKEÄÄ: Lue tämä käyttöopas huolellisesti. Käytä tätä käyttöopasta, kun tarvitset pikaohjeita.

2 Tekijänoikeudet Copyright 2002 Canon Inc. Kaikki tämän käyttöoppaan tiedot ovat tekijänoikeuslain alaisia. Mitään tämän julkaisun osaa ei saa kopioida, siirtää, muuntaa, tallentaa tai kääntää mihinkään luonnolliseen tai konekieleen missään muodossa eikä millään tavoin (elektronisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muuten) ilman Canonilta etukäteen haettua kirjallista lupaa. Huomautus Canon ei sitoudu mihinkään takuisiin tämän käyttöoppaan suhteen. Canon ei vastaa julkaisussa olevista virheistä tai suorista tai epäsuorista vahingoista, jotka saattavat aiheutua käyttäjän toimimisesta tässä käyttöoppaassa olevien tietojen mukaisesti. Tämän julkaisun tietoja ei saa käyttää muissa yhteyksissä kokonaan tai osittain ilman Canonilta etukäteen haettua kirjallista lupaa. Tavaramerkit LBP, Canon, LASER SHOT ja Canonin logo ovat Canon Inc:n tavaramerkkejä. Microsoft, Windows ja Windows NT ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muut tuotenimet ovat yrityksiensä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tässä käyttöoppaassa tuotenimiä Microsoft, Microsoft Windows ja Microsoft Windows NT käytetään muodossa Microsoft, Windows ja Windows NT. ii

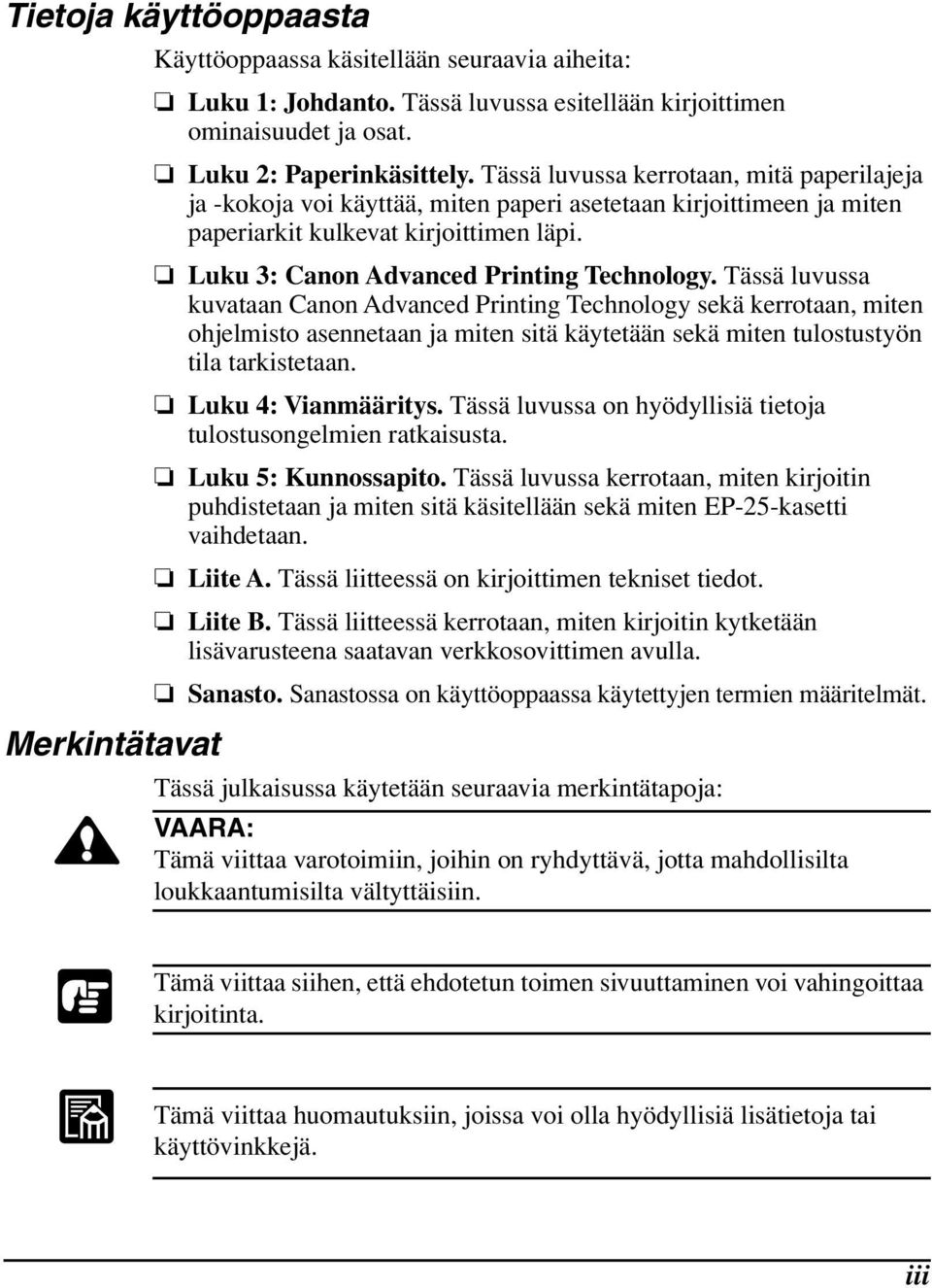

3 Tietoja käyttöoppaasta Merkintätavat Käyttöoppaassa käsitellään seuraavia aiheita: Luku 1: Johdanto. Tässä luvussa esitellään kirjoittimen ominaisuudet ja osat. Luku 2: Paperinkäsittely. Tässä luvussa kerrotaan, mitä paperilajeja ja -kokoja voi käyttää, miten paperi asetetaan kirjoittimeen ja miten paperiarkit kulkevat kirjoittimen läpi. Luku 3: Canon Advanced Printing Technology. Tässä luvussa kuvataan Canon Advanced Printing Technology sekä kerrotaan, miten ohjelmisto asennetaan ja miten sitä käytetään sekä miten tulostustyön tila tarkistetaan. Luku 4: Vianmääritys. Tässä luvussa on hyödyllisiä tietoja tulostusongelmien ratkaisusta. Luku 5: Kunnossapito. Tässä luvussa kerrotaan, miten kirjoitin puhdistetaan ja miten sitä käsitellään sekä miten EP-25-kasetti vaihdetaan. Liite A. Tässä liitteessä on kirjoittimen tekniset tiedot. Liite B. Tässä liitteessä kerrotaan, miten kirjoitin kytketään lisävarusteena saatavan verkkosovittimen avulla. Sanasto. Sanastossa on käyttöoppaassa käytettyjen termien määritelmät. Tässä julkaisussa käytetään seuraavia merkintätapoja: VAARA: Tämä viittaa varotoimiin, joihin on ryhdyttävä, jotta mahdollisilta loukkaantumisilta vältyttäisiin. Tämä viittaa siihen, että ehdotetun toimen sivuuttaminen voi vahingoittaa kirjoitinta. Tämä viittaa huomautuksiin, joissa voi olla hyödyllisiä lisätietoja tai käyttövinkkejä. iii

4 Turvallisuustiedot FCC-ilmoitus ( V:n malli) Laser Beam Printer, Model L10721A This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Use of shielded cable is required to comply with class B limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in the manual. If such changes or modifications should be made, you could be required to stop operation of the equipment. iv

5 FCC-ilmoitus ( V:n malli) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense. Use of shielded cable is required to comply with Class A limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in this guide. If such changes or modifications should be made, you could be required to stop operation of the equipment. EMC-direktiivi (220/240V:n malli) Tämä tuote on testattu tyypillisessä järjestelmässä ja todettu EMC-direktiivin tekniset vaatimukset täyttäväksi. EMC-direktiivin tekniset vaatimukset edellyttävät maadoitetun kaapelin käyttämistä. Kansainvälinen ENERGY STAR -toimistolaiteohjelma ENERGY STAR -ohjelman mukaisesti Canon Inc. on tutkinut, että tämä tuote vastaa energian tehokkaaseen käyttöön ohjaavia ENERGY STAR -ohjeita. Kansainvälinen ENERGY STAR -toimistolaiteohjelma edistää energiansäästöä tietokoneissa ja muissa toimistolaitteissa. Ohjelma tukee sellaisten tuotteiden kehitystä ja levitystä, joissa on tehokkaat energiansäästötoiminnot. Kyseessä on avoin järjestelmä, johon yritykset voivat osallistua vapaaehtoisesti. Ohjelman kohteena olevat tuotteet ovat toimistolaitteita, kuten tietokoneita, näyttöjä, kirjoittimia, faksilaitteita ja kopiokoneita. Standardit ja logot ovat yhtenäiset eri maissa. v

6 Laserturvallisuus ( V:n / V:n mallit) Lasersäteily voi vahingoittaa kehoa. Tästä syystä tämän kirjoittimen sisällä oleva lasersäteily on hermeettisesti suljettu suojakotelon ja ulkokuoren sisälle. Normaalissa käytössä laitteesta ei vuoda mitään säteilyä. Tämä kirjoitin on luokiteltu luokan 1 lasertuotteeksi standardien IEC :1993 ja EN :1994 mukaisesti. Yhdysvalloissa se on luokiteltu luokan 1 laitteeksi Federal Regulations -säädösten ( , Title 21) mukaisesti. Tämä kirjoitin on luokiteltu standardien IEC :1993 ja EN :1994 mukaisesti, ja se noudattaa seuraavien luokkien vaatimuksia: LUOKAN 1 LASERTUOTE LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 (vain V:n malli) VAARA: Muiden kuin tässä käyttöoppaassa kuvattujen toimien tekeminen voi altistaa vaaralliselle säteilylle. vi

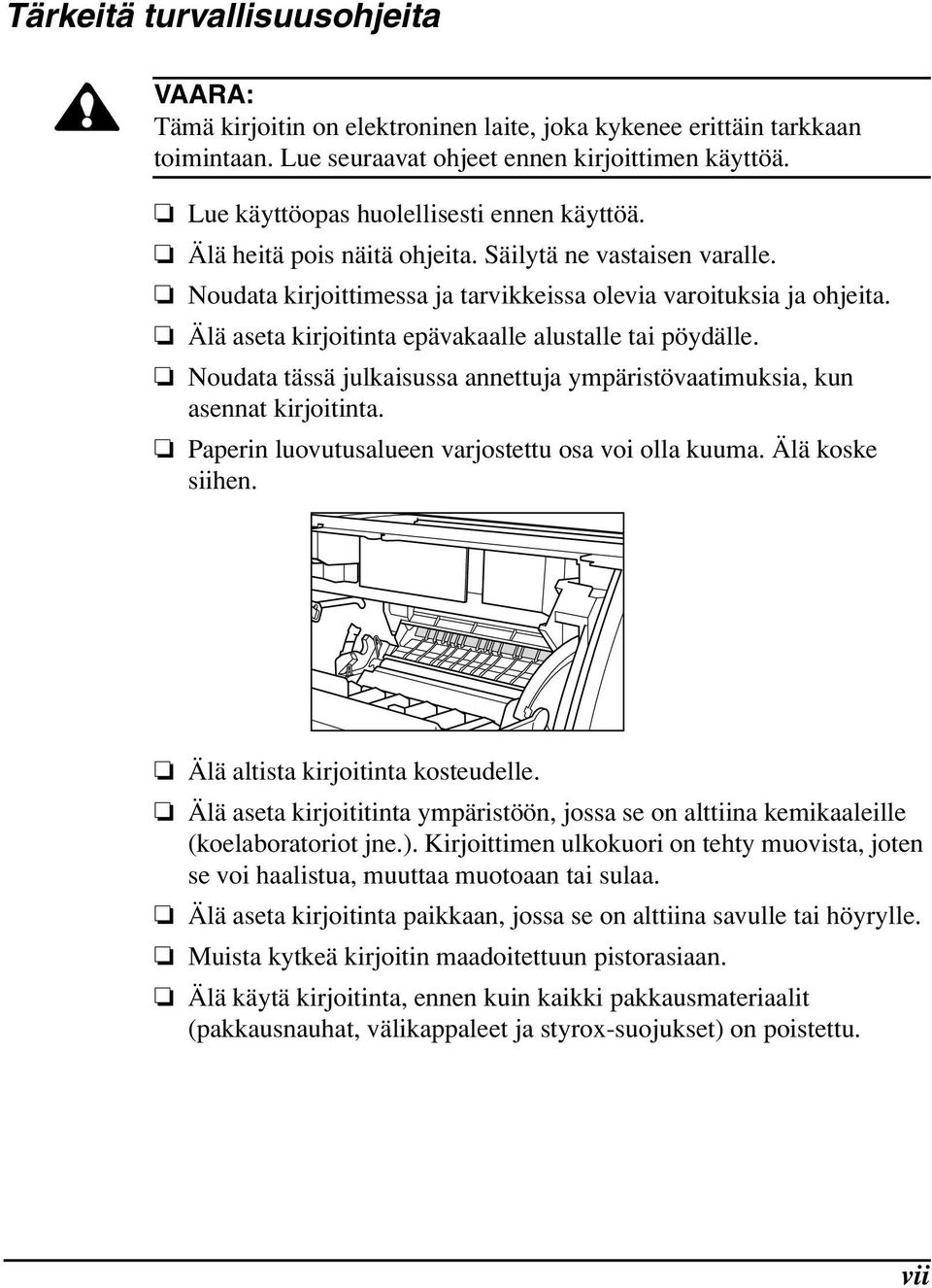

7 Tärkeitä turvallisuusohjeita VAARA: Tämä kirjoitin on elektroninen laite, joka kykenee erittäin tarkkaan toimintaan. Lue seuraavat ohjeet ennen kirjoittimen käyttöä. Lue käyttöopas huolellisesti ennen käyttöä. Älä heitä pois näitä ohjeita. Säilytä ne vastaisen varalle. Noudata kirjoittimessa ja tarvikkeissa olevia varoituksia ja ohjeita. Älä aseta kirjoitinta epävakaalle alustalle tai pöydälle. Noudata tässä julkaisussa annettuja ympäristövaatimuksia, kun asennat kirjoitinta. Paperin luovutusalueen varjostettu osa voi olla kuuma. Älä koske siihen. Älä altista kirjoitinta kosteudelle. Älä aseta kirjoititinta ympäristöön, jossa se on alttiina kemikaaleille (koelaboratoriot jne.). Kirjoittimen ulkokuori on tehty muovista, joten se voi haalistua, muuttaa muotoaan tai sulaa. Älä aseta kirjoitinta paikkaan, jossa se on alttiina savulle tai höyrylle. Muista kytkeä kirjoitin maadoitettuun pistorasiaan. Älä käytä kirjoitinta, ennen kuin kaikki pakkausmateriaalit (pakkausnauhat, välikappaleet ja styrox-suojukset) on poistettu. vii

8 Vain V:n malli: Tämä tuote on varustettu maadoitetulla pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Jos et pysty kytkemään pistoketta pistorasiaan, pyydä sähköasentajaa vaihtamaan pistorasia. Älä yritä kiertää maadoituspistokkeen käyttötarkoitusta. Vain V:n malli: Tämän laitteen kanssa on käytettävä hyväksyttyä virtajohtoa. Jos nimellisvirta on enintään 6 A, johdon on oltava vähintään H05VV-F 3G 0,75 mm 2 tai H05VVH2-F 3G 0,75 mm 2. Muista katkaista virta, ennen kuin kytket tai irrotat kirjoittimen virtajohdon tai liitäntäkaapelin. Kun siirrät kirjoitinta, muista katkaista virta ennen kuin irrotat virtajohdon. Muista avata virtajohto ennen kuin kytket sen; muuten seurauksena voi olla johdon vahingoittuminen, ylikuumeneminen, oikosulku tai tulipalo. Muista kytkeä virtajohto kunnolla pistorasiaan, sillä väliin jäävät tulenarat materiaalit voivat aiheuttaa tulipalon. Yritä välttää jatkojohdon käyttöä. Jos jatkojohtoa on pakko käyttää, noudata seuraavia varotoimia: Varotoimien sivuuttaminen voi johtaa ylikuumenemiseen tai tulipaloon tai aiheuttaa toimintakatkoja jännitetason laskiessa. Älä ylitä jatkojohdon sallittua nimellisvirtaa. Käytä lyhyttä jatkojohtoa. Älä kytke useita jatkojohtoja yhteen. Varmista, että jatkojohtoon kytkettyjen tuotteiden yhteisampeerimäärä ei ylitä jatkojohdon ampeerilukua. Kotelossa olevat aukot ja raot on tarkoitettu tuuletusta varten. Jotta kirjoitin toimisi luotettavasti ja jotta se ei ylikuumenisi, aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla kirjoitin vuoteelle, sohvalle, pehmeälle matolle tai muulle vastaavalle pinnalle. viii

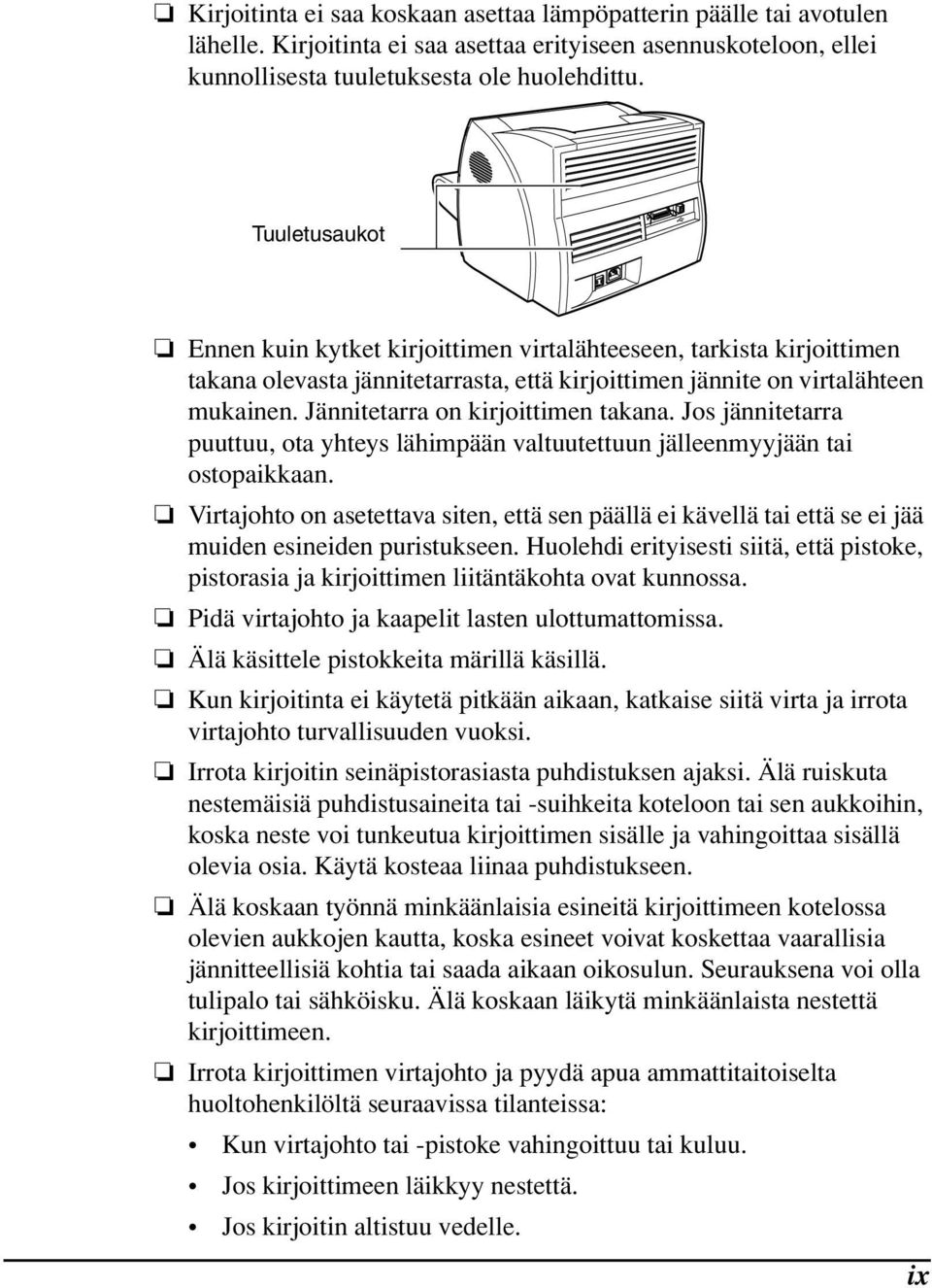

9 Kirjoitinta ei saa koskaan asettaa lämpöpatterin päälle tai avotulen lähelle. Kirjoitinta ei saa asettaa erityiseen asennuskoteloon, ellei kunnollisesta tuuletuksesta ole huolehdittu. Tuuletusaukot Ennen kuin kytket kirjoittimen virtalähteeseen, tarkista kirjoittimen takana olevasta jännitetarrasta, että kirjoittimen jännite on virtalähteen mukainen. Jännitetarra on kirjoittimen takana. Jos jännitetarra puuttuu, ota yhteys lähimpään valtuutettuun jälleenmyyjään tai ostopaikkaan. Virtajohto on asetettava siten, että sen päällä ei kävellä tai että se ei jää muiden esineiden puristukseen. Huolehdi erityisesti siitä, että pistoke, pistorasia ja kirjoittimen liitäntäkohta ovat kunnossa. Pidä virtajohto ja kaapelit lasten ulottumattomissa. Älä käsittele pistokkeita märillä käsillä. Kun kirjoitinta ei käytetä pitkään aikaan, katkaise siitä virta ja irrota virtajohto turvallisuuden vuoksi. Irrota kirjoitin seinäpistorasiasta puhdistuksen ajaksi. Älä ruiskuta nestemäisiä puhdistusaineita tai -suihkeita koteloon tai sen aukkoihin, koska neste voi tunkeutua kirjoittimen sisälle ja vahingoittaa sisällä olevia osia. Käytä kosteaa liinaa puhdistukseen. Älä koskaan työnnä minkäänlaisia esineitä kirjoittimeen kotelossa olevien aukkojen kautta, koska esineet voivat koskettaa vaarallisia jännitteellisiä kohtia tai saada aikaan oikosulun. Seurauksena voi olla tulipalo tai sähköisku. Älä koskaan läikytä minkäänlaista nestettä kirjoittimeen. Irrota kirjoittimen virtajohto ja pyydä apua ammattitaitoiselta huoltohenkilöltä seuraavissa tilanteissa: Kun virtajohto tai -pistoke vahingoittuu tai kuluu. Jos kirjoittimeen läikkyy nestettä. Jos kirjoitin altistuu vedelle. ix

10 Jos kirjoitin ei toimi normaalisti, kun käyttöohjeita seurataan. Säädä vain niitä ohjaimia, joita on käsitelty käyttöohjeissa; muiden ohjaimien virheellinen säätö voi vahingoittaa kirjoitinta ja tuotteen saaminen takaisin käyttökuntoon voi kestää asiantuntevalta teknikolta pitkään. Jos kirjoitin putoaa tai kotelo vahingoittuu. Jos kirjoittimessa ilmenee selvä muutos suorituskyvyssä, mikä osoittaa huollon tarvetta. Jos kirjoittimesta tulee savua, hajua tai melua. Virtaliitännän luokse on aina oltava esteetön pääsy. Kun irrotat kirjoittimen virtajohdon, tee se aina vetämällä pistokkeesta ei johdosta. Sähkölaitteiden väärinkäyttö on vaarallista. Älä anna lasten käsitellä virtajohtoja tai kaapeleita. Älä yritä huoltaa kirjoitinta itse muilla tavoin kuin mitä tässä julkaisussa on mainittu. Sellaisten kansien avaus tai poisto, joita saa käsitellä vain asiantuntevat huoltohenkilöt, voi altistaa henkilön vaarallisille jännitteille ja muille uhkatekijöille. Anna asiantuntevan huoltohenkilön tehdä kaikki tällaisissa osissa tarvittavat huoltotoimet. Älä yritä tehdä muutoksia kirjoittimeen. Älä poista kirjoittimessa olevia varoitus- tai ohjetarroja. x

11 Käyttöympäristö Kirjoittimen paikan valinnassa on otettava seuraavat asiat huomioon: Varmista, että paikka on tasainen ja tukeva. Kun virta on kytketty (kirjoitin kytketty sähköpistorasiaan): Lämpötila: 7,5 C-35 C Suhteellinen kosteus: 5-90 % (ei tiivistymistä) Varmista, että ympäristö on hyvin ilmastoitu. Kirjoitin ei saa olla suorassa vedossa. Vältä kirjoittimen asettamista seuraaviin paikkoihin: Suoraan auringonvaloon tai lähelle lämmittimiä, ilmastointilaitteita tai avotulta. Tulostusyksikköön tuleva voimakas valo vahingoittaa sisällä olevan kasetin rummun pintaa ja näin huonontaa tulostuslaatua. Lähelle magneetteja tai laitteita, jotka tuottavat magneettikentän. Lähelle alueita, jotka ovat alttiita tärinälle. Pölyisiin paikkoihin tai paikkoihin, joissa ilmassa on suuria määriä suolaa tai syövyttäviä kaasuja. Lähelle vesiputkia ja jäähdytyslaitteita. Jos kosteus on alle 30 %, käytä ilmankostuttajaa tai antistaattista mattoa staattisen sähkön purkausten välttämiseksi. Jos huoneen lämpötila laskee äkillisesti tai jos kirjoitin siirretään viileästä ja kuivasta paikasta lämpimään ja kosteaan paikkaan, kirjoittimen sisään saattaa tiivistyä kosteutta, mikä aiheuttaa ongelmia paperin syötössä, huonontaa tulostuslaatua tai toisinaan aiheuttaa tulostusvirheitä. Jotta tältä vältyttäisiin, anna kirjoittimen sopeutua uuteen lämpötilaan vähintään tunnin ennen käyttöä. xi

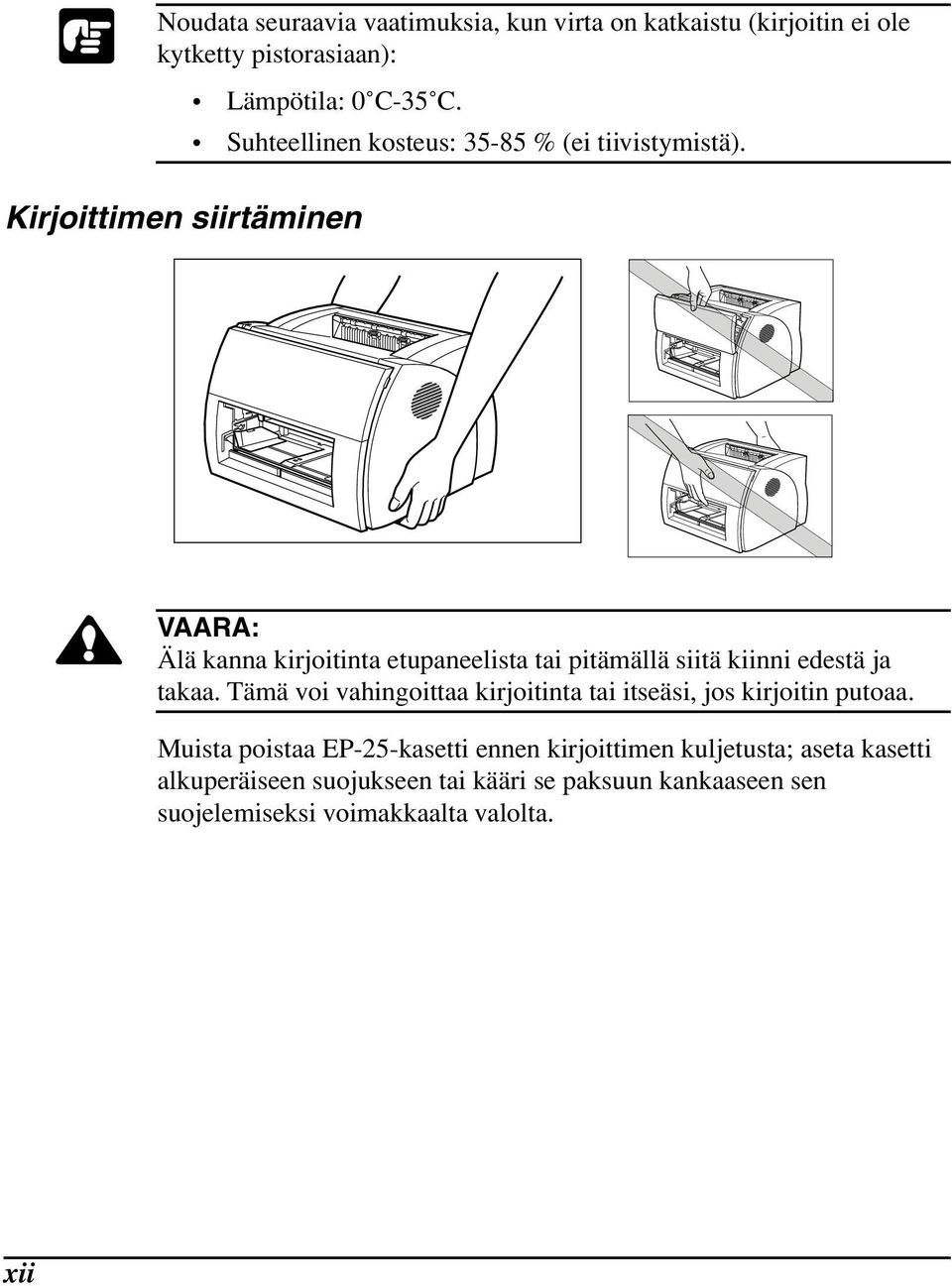

12 Noudata seuraavia vaatimuksia, kun virta on katkaistu (kirjoitin ei ole kytketty pistorasiaan): Lämpötila: 0 C-35 C. Kirjoittimen siirtäminen Suhteellinen kosteus: % (ei tiivistymistä). VAARA: Älä kanna kirjoitinta etupaneelista tai pitämällä siitä kiinni edestä ja takaa. Tämä voi vahingoittaa kirjoitinta tai itseäsi, jos kirjoitin putoaa. Muista poistaa EP-25-kasetti ennen kirjoittimen kuljetusta; aseta kasetti alkuperäiseen suojukseen tai kääri se paksuun kankaaseen sen suojelemiseksi voimakkaalta valolta. xii

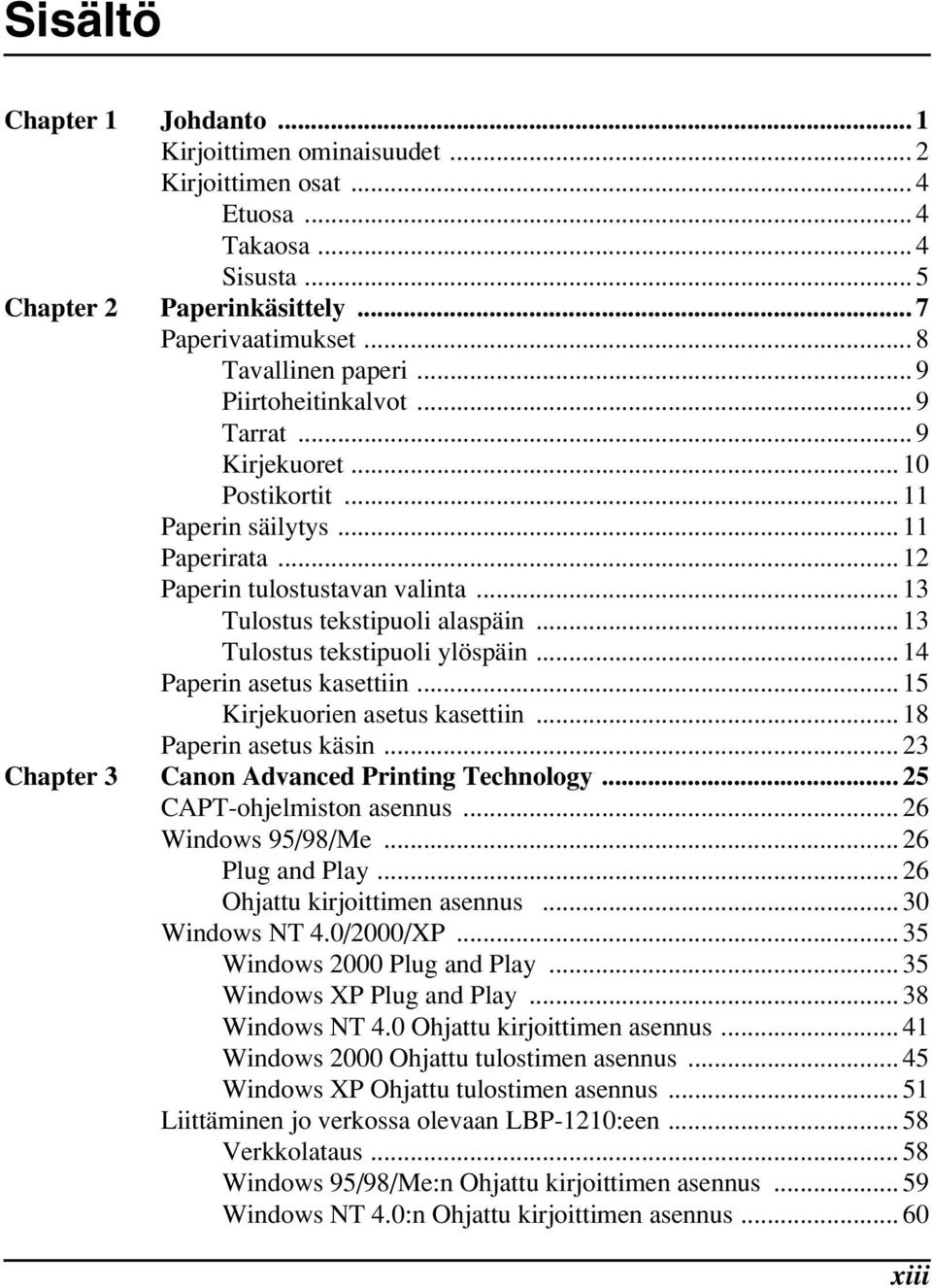

13 Sisältö Chapter 1 Johdanto... 1 Kirjoittimen ominaisuudet... 2 Kirjoittimen osat... 4 Etuosa... 4 Takaosa... 4 Sisusta... 5 Chapter 2 Paperinkäsittely... 7 Paperivaatimukset... 8 Tavallinen paperi... 9 Piirtoheitinkalvot... 9 Tarrat... 9 Kirjekuoret Postikortit Paperin säilytys Paperirata Paperin tulostustavan valinta Tulostus tekstipuoli alaspäin Tulostus tekstipuoli ylöspäin Paperin asetus kasettiin Kirjekuorien asetus kasettiin Paperin asetus käsin Chapter 3 Canon Advanced Printing Technology CAPT-ohjelmiston asennus Windows 95/98/Me Plug and Play Ohjattu kirjoittimen asennus Windows NT 4.0/2000/XP Windows 2000 Plug and Play Windows XP Plug and Play Windows NT 4.0 Ohjattu kirjoittimen asennus Windows 2000 Ohjattu tulostimen asennus Windows XP Ohjattu tulostimen asennus Liittäminen jo verkossa olevaan LBP-1210:een Verkkolataus Windows 95/98/Me:n Ohjattu kirjoittimen asennus Windows NT 4.0:n Ohjattu kirjoittimen asennus xiii

14 Windows 2000:n Ohjattu kirjoittimen asennus Windows XP:n Ohjattu tulostimen asennus Kirjoittimen yhteiskäyttö LBP-1210-verkkokirjoittimen käyttöönotto Tilanäyttö Canon LASER SHOT LBP ryhmä Tulostus CAPT-ohjelmiston avulla Kirjoittimen ominaisuudet Windows 95/98/Me:ssa Windows NT 4.0/2000/XP kirjoitinominaisuudet ja oletusdokumenttiominaisuudet* Tulostustyön tilan tarkistus Tilaikkunan avaus LBP-1210-tilaikkunan käyttö Verkkokirjoittimen tila Tilaikkunan kuvake Tilaikkunan sulkeminen Ilmoitukset Chapter 4 Vianmääritys Tietojen hakeminen Paperitukokset Paperitukoksien paikannus Paperitukoksien poisto Tulostuslaatuongelmat Tulosteessa on valkoisia pystyjuovia Tulosteessa on mustia pisteitä Tuloste on liian vaalea Tuloste on liian tumma Kirjoitinongelmat CAPT-ongelmat CAPT-ilmoitukset Vianmääritysohjelman käyttö CAPT-ohjelmiston asennuksen purku Chapter 5 Kunnossapito Kirjoittimen käsittely ja puhdistus Kirjoittimen käsittely Kirjoittimen puhdistus EP-25-kasetti Säilytysohjeet Käsittelyohjeet EP-25-kasetin vaihto xiv

15 Puhdistus Liite A Kirjoittimen tekniset tiedot Liite B Lisävarusteet Verkkosovitin Sanasto Hakemisto xv

16 xvi

17 Luku 1 Johdanto Johdanto Tervetuloa Canon LBP laserkirjoittimen käyttäjäksi. Tässä luvussa kuvataan kirjoittimen käyttö ja ominaisuudet. Tässä uudessa laserkirjoittimessa on monia edistyksellisiä ominaisuuksia, kuten CAPT (Canon Advanced Printing Technology). Sen ansiosta saat heti tietoon tulostukseen liittyviä asioita. LBP-1210 tulostuslaatu on erinomainen, paperinkäsittely joustavaa, se on energiaa vähän kuluttava ja toiminnaltaan luotettava. Luku 1 Johdanto 1

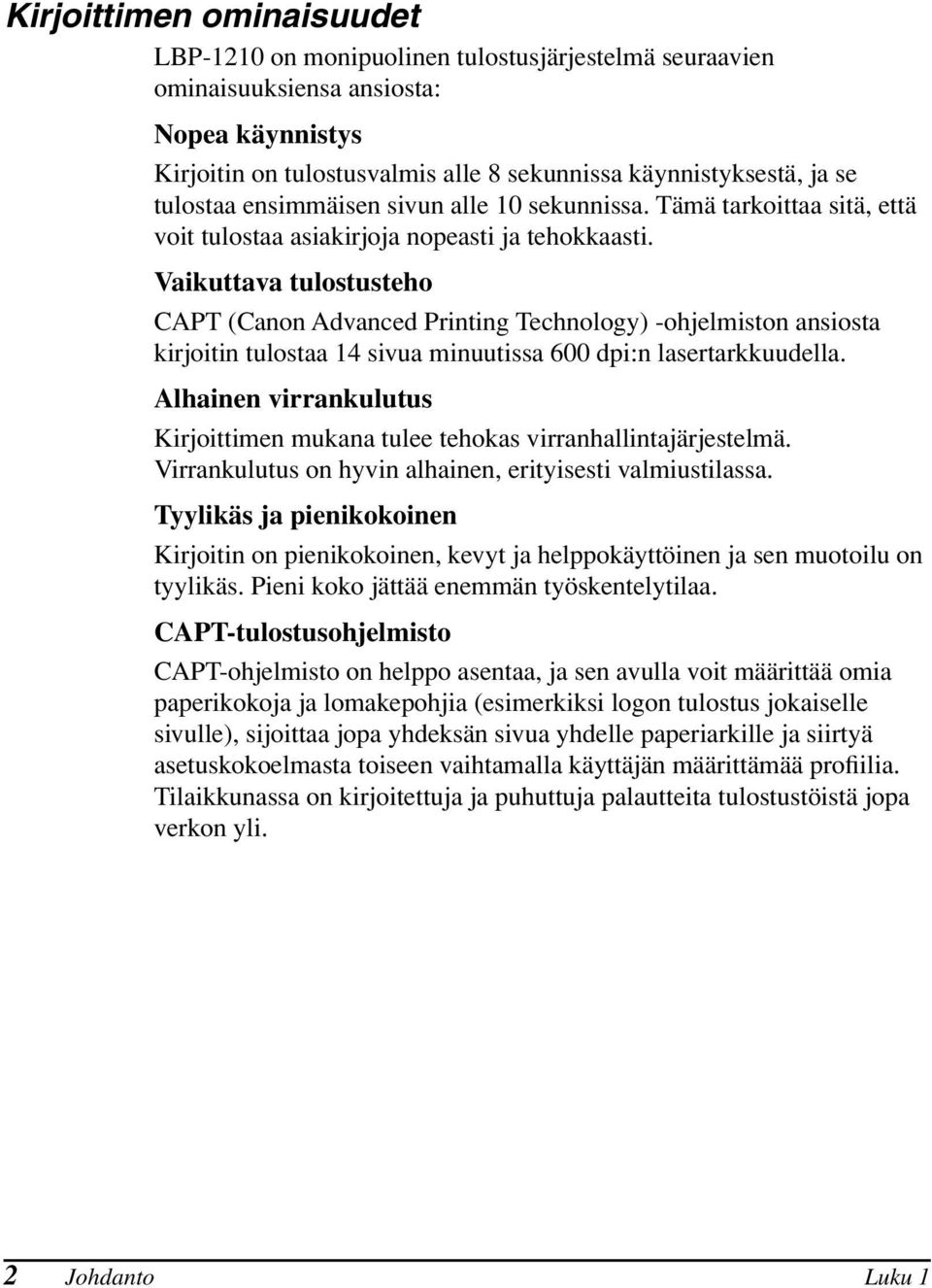

18 Kirjoittimen ominaisuudet LBP-1210 on monipuolinen tulostusjärjestelmä seuraavien ominaisuuksiensa ansiosta: Nopea käynnistys Kirjoitin on tulostusvalmis alle 8 sekunnissa käynnistyksestä, ja se tulostaa ensimmäisen sivun alle 10 sekunnissa. Tämä tarkoittaa sitä, että voit tulostaa asiakirjoja nopeasti ja tehokkaasti. Vaikuttava tulostusteho CAPT (Canon Advanced Printing Technology) -ohjelmiston ansiosta kirjoitin tulostaa 14 sivua minuutissa 600 dpi:n lasertarkkuudella. Alhainen virrankulutus Kirjoittimen mukana tulee tehokas virranhallintajärjestelmä. Virrankulutus on hyvin alhainen, erityisesti valmiustilassa. Tyylikäs ja pienikokoinen Kirjoitin on pienikokoinen, kevyt ja helppokäyttöinen ja sen muotoilu on tyylikäs. Pieni koko jättää enemmän työskentelytilaa. CAPT-tulostusohjelmisto CAPT-ohjelmisto on helppo asentaa, ja sen avulla voit määrittää omia paperikokoja ja lomakepohjia (esimerkiksi logon tulostus jokaiselle sivulle), sijoittaa jopa yhdeksän sivua yhdelle paperiarkille ja siirtyä asetuskokoelmasta toiseen vaihtamalla käyttäjän määrittämää profiilia. Tilaikkunassa on kirjoitettuja ja puhuttuja palautteita tulostustöistä jopa verkon yli. 2 Johdanto Luku 1

19 Hiljainen toiminta Hiljainen toiminta tekee kirjoittimesta ihanteellisen tulostuslaitteen myös avokonttoreihin. Joustava paperinkäsittely Sekä kasettiin että on voi asettaa erikokoista paperia-letter, A4, B5 tai Executive-sekä piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja muita erikoispaperilaatuja. Kasettiin mahtuu 250 arkkia paperia, jonka paino on 64 g/m 2 ja enimmäiskorkeus pinona 25 mm. Käsinsyötössä arkit syötetään yksi kerrallaan. Ulostulo tapahtuu tekstipuoli alaspäin tai ylöspäin. Johdanto Suora verkkoliitäntä Lisävarusteena saatavan verkkosovittimen avulla voit kytkeytyä suoraan LBP-1210-kirjoittimeen verkossa tarvitsematta kulkea välissä olevan palvelimen kautta. Luku 1 Johdanto 3

20 Kirjoittimen osat Etuosa Tulostuslokero (tekstipuoli alaspäin) Virran merkkivalo Tulostustavan valinnan kansi Paperinohjaimet Käsinsyöttölokero Etukansi Kasetti Takaosa Virtakytkin Rinnakkaisportin liitäntä USB-portin liitäntä Virtaliitäntä 4 Johdanto Luku 1

21 Sisusta Siirtorulta Johdanto Kiinnitysyksikkö Aloitusopas sisältää lisätietoja kirjoittimen asennuksesta. Luku 1 Johdanto 5

22 6 Johdanto Luku 1

23 Luku 2 Paperinkäsittely Tässä luvussa kuvataan, miten kirjoittimessa käytettävät paperilajit valitaan ja miten ne asetetaan kirjoittimeen. Luvussa on seuraavat tiedot: Paperivaatimukset Paperin säilytys Paperirata Paperin tulostustavan valinta Paperin asetus kasettiin Paperin asetus käsin Paperinkäsittely Luku 2 Paperinkäsittely 7

24 Paperivaatimukset Varmista, että käytettävä paperi on seuraavien vaatimusten mukainen. Tulostusnopeus vaihtelee riippuen paperikoosta, paperityypistä tai tulostettavien arkkien lukumäärästä. Tämä johtuu suojatoiminnosta, joka estää erilaisten ongelmien syntymisen, kuten esimerkiksi laitteen epäkuntoon menon kuumenemisesta johtuen. Asetus Laji Koko Paino (g/m 2 ) Kapasiteetti Kasetti Tavallinen paperi A4, B Enimmäiskorkeus: 25 mm (noin 250 arkkia, 64 g/m 2 ) Kirjekuoret 98 x 162 mm x 250 mm (COM 10, DL, B5, C5) -- Enimmäiskorkeus:25 mm Postikortit 100 x 148 mm -- Enimmäiskorkeus:25 mm Muu Hakemistokortti: 3 x 5 tuumaa* -- Enimmäiskorkeus:25 mm Käsin Tavallinen paperi 76,2 x 127 mm x 356 mm Mukaan lukien seuraavat vakiopaperikoot: A4: 210 x 297 mm B5:182 x 257 mm arkki Piirtoheitinkalvot A arkki Tarrat A arkki Kirjekuoret 98 x x 250 mm (COM 10, DL, B5, C5) -- 1 arkki Postikortit 100 x 148 mm -- 1 arkki Muu Hakemistokortit: 3 x 5 tuumaa* -- 1 arkki *Käytä ainoastaan hakemistokortteja, joiden paksuus on 0,18 mm-0,28 mm. 8 Paperinkäsittely Luku 2

25 Tavallinen paperi Noudata seuraavia ohjeita, kun valitset paperia: Paperia, joka on liian paksua tai ohutta tai jossa on lävistyksiä tai joka on poikkeavan muotoista, ei pitäisi käyttää. Älä koskaan käytä paperia, joka on kosteaa, jossa on kohokuviointia tai joka on repeytynyt, rypistynyt tai muuten vahingoittunut. Erittäin tasainen paperi tai erikoispinnoitettu paperi ei sovi hyvin tulostukseen. Lasertulostuksessa käytetään korkeaa lämpötilaa väriaineen kiinnittämiseksi paperiin. Käytä paperia, joka ei sula tai höyrysty, jonka väri ei muutu tai josta ei lähde vaarallisia kaasuja noin 190 C:n lämpötilassa. Älä käytä lämpö- tai hiilipaperia tai paperia, jossa on liimaa, niittejä tai nauhoja. Värillinen paperi ei saa olla sellaista, joka vahingoittuu kirjoittimen kiinnitysyksikön kuumuudessa (noin 190 C). Paperinkäsittely Piirtoheitinkalvot Hyväksyttävä koko on A4. Piirtoheitinkalvojen on kestettävä kiinnitysyksikön tuottama lämpö (noin 190 C) ilman vaurioita. Tarrat Tarrat ovat paperia, joissa on paineelle herkkä liimapinta. Hyväksyttävä koko on A4. Ota seuraavat seikat huomioon, kun valitset tarra-arkkia: Tulostuspuolen on oltava tavallista mattaviimeisteltyä, kopiopaperin kaltaista paperia. Taustapaperin on kestettävä kiinnitysyksikön tuottama lämpö (noin 190 C). Taustapaperi ei saa olla helposti irtoavaa pinnoitettua paperia. Älä käytä tarroja, joissa liimapinta on näkyvillä, sillä ne voivat tarttua EP-25-kasettiin tai kiinnitysrullaan, jolloin tarrat irtoavat ja koneistoon tulee vaikeita paperitukoksia. Luku 2 Paperinkäsittely 9

26 Kirjekuoret Noudata seuraavia ohjeita, kun tulostat kirjekuorille: Kirjekuorissa ei saa olla kiinnikkeitä, niittejä tai ikkunoita, eikä niitä saa olla tehty keinomateriaaleista. Älä käytä kirjekuoria, joiden väri muuttuu tai jotka sulavat noin 190 C:n lämpötilassa, joista lähtee vaarallisia kaasuja lämmitettäessä tai joissa käytetään paineherkkiä liimapintoja. Älä käytä kirjekuoria, jotka ovat vahingoittuneet, käyristyneet tai rypistyneet tai jotka ovat poikkeavan muotoisia. Älä käytä liian isoja kirjekuoria tai kirjekuoria, joissa on taitoksia. Heikosti valmistettuja kirjekuoria ei suositella. 10 Paperinkäsittely Luku 2

27 Postikortit Paperin säilytys Noudata seuraavia ohjeita, kun tulostat postikorteille: Postikortit eivät saa olla paksuudeltaan yli 0,28 mm. Postikorteissa ei saa olla liimaa, kiinnikkeitä tai niittejä. Älä käytä portikortteja, jotka ovat vahingoittuneet tai käyristyneet, joissa on erityispinnoite tai jotka ovat poikkeavan muotoisia. Virheellinen paperin säilytys voi vahingoittaa tulostuslaatua ja paperin käyttöominaisuuksia. Noudata siis paperin säilytyksessä seuraavia ohjeita: Säilytä käyttämätöntä paperia pakkauksessaan, jotta kosteus ei pääsisi vahingoittamaan sitä. Älä säilytä paperia lattialla, koska lattia on yleensä kostea. Jos paperia on säilytettävä hyvin kosteassa paikassa, käytä erityisesti sitä varten suunniteltua säilytyslaatikkoa. Säilytä paperi tasaisella pinnalla, jotta paperi ei käyristyisi. Älä pinoa paperia liian korkeisiin pinoihin, jotta paperi ei käyristyisi. Älä aseta paperia suoraan auringonvaloon tai kosteaan ympäristöön. Jos paperi siirretään paikkaan, joka on lämpötilaltaan hyvin erilainen, jätä se sinne noin päiväksi ennen käyttöä, sillä muuten siinä voi tapahtua käyristymistä tai rypistymistä. Paperinkäsittely Luku 2 Paperinkäsittely 11

28 Paperirata Paperin käsittelyä ja tukosten selvitystä auttaa, jos tietää, miten paperi kulkee kirjoittimen sisällä. Paperiarkki tulee kirjoittimeen kasetista tai käsinsyöttölokerosta. Se kulkee kuvansiirtoalueelle, jossa on staattisesti varattu tulostusrumpu. Lasersäde muuttaa rummun staattista varausta, ja väriaine kiinnittyy näihin rummun osiin. Kun paperi kulkee rummun yli, väriaine siirtyy paperille. Väriaine kiinnittyy sitten paperiin kiinnitysyksikössä. Valitun tulostustavan mukaan paperi tulee ulos joko siitä tulostuslokerosta, johon paperi tulee tekstipuoli ylöspäin, tai siitä, johon paperi tulee tekstipuoli alaspäin. 12 Paperinkäsittely Luku 2

29 Paperin tulostustavan valinta Tulostustavan valitsimen kannella voidaan valita tulostuuko asiakirja tekstipuoli ylöspäin vai alaspäin. Kun kansi on auki olevassa asennossa, asiakirja tulostuu tekstipuoli ylöspäin. Kun kansi on kiinni olevassa asennossa, asiakirja tulostuu tekstipuoli alaspäin. Alaspäin Paperinkäsittely Ylöspäin Tulostus tekstipuoli alaspäin Tulosteet tulostuvat järjestyksessä tulostuslokeroon, joka on tarkoitettu alaspäin tulostuville arkeille (lokeroon mahtuu 125 arkkia paperia, joka painaa 64 g/m 2 ). Kun halutaan tekstipuoli alaspäin tapahtuva tulostus, pane tulostustavan valinnan kansi kiinni. Luku 2 Paperinkäsittely 13

30 Älä aseta paperia takaisin tulostuslokeroon sen jäkeen, kun se on siitä poistettu. Tämä voi vahingoittaa aukon sisällä olevia läppiä. Älä koskaan aseta paperia tai muita esineitä tulostuslokeroon, johon paperi tulee tekstipuoli alaspäin. Tulostus tekstipuoli ylöspäin Tulosteet tulevat ulos kirjoittimesta tekstipuoli ylöspäin. Tämä estää paperia käyristymästä. Kun halutaan tekstipuoli ylöspäin tapahtuva tulostus, avaa tulostustavan valinnan kansi. Älä vedä tulosteesta, kun se on tulossa ulos kirjoittimesta. Älä sulje äläkä avaa tulostustavan valinnan kantta ennen kuin tuloste on kokonaan tullut kirjoittimesta. Tulostustavan kannen avaaminen/ sulkeminen tulostuksen aikana voi aiheuttaa paperitukoksen. Kirjoittimessa ei ole tulostusalustaa. Tulostettu asiakirja on otettava pois käsin. Varmista, että tulostusaukon edessä on tarpeeksi tilaa, että paperi pääsee tulemaan pois. 14 Paperinkäsittely Luku 2

31 Paperin asetus kasettiin Kasettiin mahtuu noin 250 arkkia paperia, joka painaa 64 g/m 2. Paperikoko voi olla Letter, A4, Executive ja B5. Kasettiin voi asettaa myös kirjekuoria, postikortteja tai erikoispaperia, jonka paksuus on enintään 25 mm. Paperin tulostustapa on valittava ennen kuin paperi asetetaan kasettiin. Paperin tulostustavan valinta sivulla 13 sisältää lisätietoja. Toimi alla kuvatulla tavalla, kun asetat kirjoittimeen paperipinon. 1. Valmistele paperipino ja tasoita sen reunat taputtamalla sitä tasaisella pinnalla. Paperinkäsittely Tuuleta paperipino hyvin. Ellei näin tehdä, voi aiheutua tulostusongelmia. Luku 2 Paperinkäsittely 15

32 2. Ota käsinsyöttölokero pois. 3. Aseta paperipino paikalleen tulostuspuoli ylöspäin. Paperin yläreunan tulee olla kirjoittimen sisällä. Työnnä pinoa kasettiin, kunnes se pysähtyy. Älä aseta lokeroon yli 250: tä arkkia tavallista paperia, joka painaa 64 g/m 2, tai mitään muuta paperia, jonka korkeus on yli 25 mm. 16 Paperinkäsittely Luku 2

33 4. Säädä oikealla, vasemmalla ja edessä olevat paperinohjaimet paperin koon mukaan. B5 A4 LTR/LGL Paperinkäsittely Säädä paperinohjaimet siten, että paperinohjaimen ja paperipinon reunan väliin ei jää tyhjää tilaa. 5. Säädä käsisyöttölokero kasettiin. Kun lisäät paperia, muista poistaa ensin kasetissa oleva paperi. Laita vanhat arkit pinoon uusien arkkien kanssa ennen pinon asetusta takaisin kasettiin. Kasetti on nyt valmis käytettäväksi. Paperin tulostustavan valinta sivulla 13 sisältää tietoja paperin tulostustavan valinnasta. Luku 2 Paperinkäsittely 17

34 Kirjekuorien asetus kasettiin Ennen kirjekuorien asetusta lokeroon Tee seuraavat toimet, ennen kuin asetat kirjekuoria lokeroon: 1. Aseta kirjekuoret tasaiselle alustalle ja paina kulmia alaspäin kuvassa esitetyn suuntaisesti kirjekuorien tasoittamiseksi. 2. Taivuttele kirjekuorinippua kulmat mukaan lukien, jotta jäykkyys häviää siitä. Suorista mahdollisesti taittuneet kirjekuorien kulmat. Tarkista kaikki neljä kulmaa. 18 Paperinkäsittely Luku 2

35 3. Kohdista kirjekuorinippu taputtelemalla sitä tasaisella pinnalla. Paperinkäsittely Kirjekuorien asetus lokeroon 1. Aseta paperi tulostuspuoli ylöspäin niin, että läppä osoittaa vasemmalle. Kirjekuoren yläreunan tulee olla kirjoittimen sisällä. Työnnä pino kasettiin niin, että se pysähtyy. Luku 2 Paperinkäsittely 19

36 2. Säädä oikealla, vasemmalla ja edessä olevat paperinohjaimet kirjekuoren koon mukaan. Useimmissa sovelluksissa voi valita kirjekuorien syöttösuunnan. Varmista kirjoittimen säädöt ennen tulostusta. Käytettäessä C5-kokoisia kirjekuoria poista mahdollinen jäykkyys taivuttelemalla kirjekuorien kumpaakin reunaa hieman. 20 Paperinkäsittely Luku 2

37 Aseta kirjekuoret kasettiin kuvan osoittaman suunnan mukaisesti. ➁ ➀ ➁ Paperinkäsittely Jos kirjekuoren läppä on pitkällä reunalla, aseta kirjekuoret niin, että tulostuspuoli osoittaa ylöspäin ja läppä vasemmalle. Jos kirjekuoren läppä on lyhyellä reunalla, aseta kirjekuoret niin, että tulostuspuoli osoittaa ylöspäin ja läppä kirjoittimeen päin. Seuraavat kuvat osoittavat, missä asennossa kirjekuorien läpät saavat olla ja missä asennossa ne eivät saa olla pinossa. Oikea asento Kunkin kirjekuoren läpän on oltava erikseen siten, että kirjekuorien läpät eivät osu päällekkäin. Luku 2 Paperinkäsittely 21

38 Väärä asento Jos jonkin kirjekuoren läppä osuu muiden pinossa olevien kirjekuorien läppien päälle (ks. kuva alla), kirjoittimeen tulee paperitukos tai syöttöhäiriö. Läpät alla olevien kirjekuorien läppien päällä Läpät päällekkäin Yläläppä on alla olevien kirjekuorien läppien päällä 22 Paperinkäsittely Luku 2

39 Paperin asetus käsin Käsinsyöttölokeroon voi paperia asettaa arkki kerrallaan. Lokeroon voi asettaa piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja erikoispaperia. On myös mahdollista asettaa tavallista paperia, mistä on hyötyä silloin, kun halutaan käyttää paperia, jonka koko eroaa kasetissa olevan paperin koosta. Paperin tulostustapa on valittava, ennen kuin paperi asetetaan käsinsyöttölokeroon. Paperin tulostustavan valinta sivulla 13 sisältää lisätietoja. Kohdista paperiarkki siten, että tulostuspuoli osoittaa ylös ja yläreuna menee kirjoittimeen ensin. Aseta paperiarkki käsinsyöttölokeron pohjaan saakka (ks. ➀ seuraavissa kuvissa). Säädä paperinohjaimet arkin mukaan (ks. ➁ seuraavissa kuvissa). Paperinkäsittely ➁ ➁ ➀ ➁ ➀ ➁ Tavallinen paperi Kirjekuoret Käsinsyötöllä on etusija kasettiin nähden. Sovelluksissa voi usein vaihtaa kirjekuorien syöttösuunnan. Tarkista syöttösuunta ennen tulostusta. Jos postikortti ei syöty tasaisesti kirjoittimeen, työnnä postikortin yläreunaa varovasti käsinsyöttölokeroa kohti, kunnes kirjoittimen rulla tarttuu kiinni korttiin ja syöttää sen kirjoittimeen. Kun tulostetaan postikortille, muiden kuin kirjainten (esim. harmaiden kaavakuvien) tulostuslaatu saattaa heikentyä. Luku 2 Paperinkäsittely 23

40 Älä työnnä paperia kirjoittimeen väkisin, ettei seurauksena ole tulostushäiriö. Jos kyseessä on jatkuva käsinsyöttö, aseta uusi arkki lokeroon vasta sitten, kun edellinen arkki on tullut täysin ulos kirjoittimesta. Jos uusi arkki asetetaan lokeroon ennen kuin edellinen arkki on tullut ulos, tuloksena voi olla paperitukos. 24 Paperinkäsittely Luku 2

41 Luku 3 Canon Advanced Printing Technology Tässä luvusssa kuvataan CAPT (Canon Advanced Printing Technology) -ohjelmistoa. Luvussa on seuraavat tiedot: CAPT-ohjelmiston asennus Tulostus CAPT-ohjelmiston avulla Tulostustyön tilan tarkistus Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 25

42 CAPT-ohjelmiston asennus Jos LBP-1210 on paikalliskirjoitin (liitetty suoraan tietokoneeseen), tee alla kuvatut vaiheet. Jos LBP-1210 on jo verkossa ja haluat ottaa sen käyttöön, tee kohdan Liittäminen jo verkossa olevaan LBP-1210:een sivulla 58 vaiheet. Jos haluat asentaa LBP-1210-kirjoittimen verkkokirjoittimeksi, tee kohdan LBP-1210-verkkokirjoittimen käyttöönotto sivulla 62 vaiheet. Windows 95/98/Me Aloitusopas sisältää CD-ROM-valikon käyttöohjeet. Plug and Play Seuraavassa on Plug and Play -toiminnon asennustoimenpiteet USB- ja rinnakkaisportin käyttöä varten Windows 95/98/Me -järjestelmissä. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Käynnistä Windows 95, 98 tai Me. Liitä kirjoitin tietokoneeseen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Kytke virta kirjoittimeen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Jos käytät Windows 95 OSR2.1- tai myöhempää versiota, Plug and Play asennusta suoritettaessa saattaa ilmaantua virhe. Jos ilmaantuu virhe, asenna ohjelmisto CD-ROM: ia käyttäen. Kun haluat tarkistaa mitä Windows 95-versiota käytät, avaa säätöpaneelin järjestelmäikkuna ja katso version numero Yleiset tiedot -välilehdeltä B tai C tarkoittaa, että käytät OSR2.1- tai myöhempää versiota. USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Windows 95 ei toimi USB:lle. 26 Canon Advanced Printing Technology Luku 3

43 Seuraavat toimenpiteet koskevat vain asennusta Windows 98 - järjestelmässä. Kun käynnistät kirjoittimeen LBP-1210 liitetyn tietokoneesi Windowsohjelmiston ensimmäistä kertaa, valintaikkuna Uusi laite löytynyt tulee ruutuun. Napsauta Seuraava >. Kun käytät rinnakkaisporttia, siirry Vaiheeseen Valitse Etsi paras ohjain laitteelle (Suositellaan) kohdassa Ohjattu uuden laitteen asentaminen ja napsauta Seuraava >. Canon Advanced Printing Technology 2. Napsauta vain Määritä sijainti ja sitten Selaa... asennettavan kielen mukaisen ohjaimen valintaa varten. Esimerkiksi jos CD-ROM ohjain on D:, selaa D:\Finnish\WIN9X ja napsauta OK. Varmista, että selattava tiedosto on valittu kohdasta Määritä sijainti ja napsauta sitten Seuraava >. Luku 3 Canon Advanced Printing Technology 27

44 Järjestelmälle Windows Me valitse Määritä ohjaimen paikka (edistynyt) ja napsauta Seuraava > kohdasta Ohjatun uuden laitteen asentaminen. Napsauta vain Määritä paikka ja sitten Selaa... asennettavan ohjaimen valintaa varten. Esimerkiksi jos CD-ROM ohjain on D:, selaa D:\Finnish\WinMe ja napsaita OK. USB-luokan ohjaimen asennus suoritetaan loppuun. 3. Ohjattu uuden laitteen asentaminen (Canon LASER SHOT LBP-1210) tulee näkyviin, napsauta Seuraava >. 28 Canon Advanced Printing Technology Luku 3

45 4. Valitse Etsi paras ohjain laitteelle (Suositellaan) ja napsauta Seuraava >. Napsauta vain Määritä sijainti ja sitten Selaa... asennettavan kielen mukaisen ohjaimen valintaa varten. Esimerkiksi jos CD-ROM ohjain on D:, selaa D:/Finnish/WIN9X ja napsauta OK. Varmista, että selattava tiedosto on valittu kohdasta Määritä sijainti ja napsauta sitten Seuraava >. Canon Advanced Printing Technology Järjestelmälle Windows Me valitse Määritä ohjaimen paikka (edistynyt) ja napsauta Seuraava > kohdasta Ohjatun uuden laitteen asentaminen. Napsauta vain Määritä paikka ja sitten Selaa... asennettavan ohjaimen valintaa varten. Esimerkiksi jos CD-ROM ohjain on D:, selaa D:\Finnish\WinMe ja napsaita OK. 5. Valitun ohjaimen tiedosto näkyy ruudussa. Napsauta Seuraava >. Luku 3 Canon Advanced Printing Technology 29

46 6. Näppäile nimi, jota halutaan käyttää, ja napsauta sitten painiketta Valmis. 7. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Valintaikkuna suljetaan napsauttamalla OK. Napsauta kohtaa Valmis kohdasta Ohjattu uuden laitteen asentaminen. Ohjattu kirjoittimen asennus Kun CAPT asennetaan paikalliseen tietokoneeseen käyttämällä järjestelmää Windows 95/98/Me, voidaan käyttää Windows 95/98/Me - järjestelmän Ohjattua kirjoittimen asennusta. Seuraavassa on asennustoimet rinnakkaisportin käytölle Windows 98 - järjestelmässä. Asenna LBP-1210 kirjoittimen ohjain USB-porttiin suorittamalla samat toimenpiteet kuin CD-ROM asennus tai Plug and Play. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 30 Canon Advanced Printing Technology Luku 3

47 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. Napsauta painiketta Seuraava >. 3. Valitse Paikallinen kirjoitin ja sitten Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 31

48 4. Asennusohjelma tuo esiin luettelon käytettävissä olevista kirjoittimista. Valitse Levy. 5. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa... -painikkeella tai kirjoita sen polun nimi, jossa CAPT on, ja napsauta OK. Jos esimerkiksi käytät CD-ROM -levyä CAPT asennuksessa ja CD-ROM -aseman tunnus on D:, polun nimi on D:/Finnish/WIN9X. 32 Canon Advanced Printing Technology Luku 3

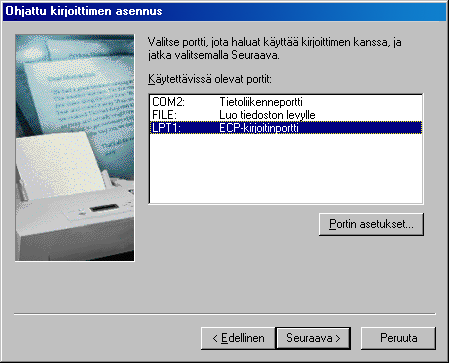

49 6. Valitse kirjoitin ja napsauta Seuraava >. 7. Valitse kirjoittimen portti ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 33

50 8. Näppäile nimi, jota halutaan käyttää, ja napsauta sitten Valmis >. 9. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Valintaikkuna suljetaan napsauttamalla OK. 34 Canon Advanced Printing Technology Luku 3

51 Windows NT 4.0/2000/XP Windows 2000 Plug and Play Seuraavassa on Plug and Play -toiminnon asennustoimenpiteet USB- ja rinnakkaisportin käyttöä varten Windows järjestelmässä. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Liitä kirjoitin tietokoneeseen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Kytke kirjoittimen virta (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Käynnistä Windows USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Windows NT 4,0 ei toimi USB:lle. Canon Advanced Printing Technology Kun käytät rinnakkaisporttia, siirry Vaiheeseen Plug and Play suoritetaan ja USB-luokan ohjain, USB Printing Support automaattisesti ja asennetaan. 2. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. Luku 3 Canon Advanced Printing Technology 35

52 3. Laitteiston asennus -valintaikkuna tulee näkyviin. Napsauta Seuraava >. Etsi laitteelle sopiva ohjain (Suositus) kohdasta Ohjattu uuden laitteiston asennus ja napsauta Seuraava >. Tuntematon saattaa näkyä laitteen nimenä. 4. Valitse Määritetty sijainti ja napsauta Seuraava >. 36 Canon Advanced Printing Technology Luku 3

53 5. Etsi Ohjattu uuden laitteiston asennus -valintaikkuna tulee näkyviin. Napsauta Selaa... ja valitse sen kielen mukainen ohjain, joka halutaan asentaa. Esimerkiksi jos CD-ROM ohjain on T:, selaa T:\Finnish\Win2000 ja napsauta OK. Napsauta Seuraava > kohdasta Ohjaintiedostojen hakutulokset. Napsauta painiketta Kyllä, jos Digitaalista allekirjoitusta ei löydy - valintaikkuna tulee näkyviin. Canon Advanced Printing Technology 6. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Valintaikkuna suljetaan napsauttamalla OK. Napsauta kohtaa Valmis kohdasta Etsi ohjattu uuden laitteiston asennus. Luku 3 Canon Advanced Printing Technology 37

54 Windows XP Plug and Play Seuraavassa on Plug and Play -toiminnon asennustoimenpiteet USB- ja rinnakkaisportin käyttöä varten Windows XP -järjestelmässä. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Liitä kirjoitin tietokoneeseen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Kytke kirjoittimen virta (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Käynnistä Windows XP. Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. (Tämä alkuasetusten toimenpide on tarpeen vain käytettäessä tulostinta verkkoympäristössä.) Katso lisätietoja tiedostosta note_ex.pdf mukana toimitetun CD-ROM -levyn User Software for LBP-1210 kansiossa [Finnish]. USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Windows NT 4,0 ei toimi USB:lle. Kun käytät rinnakkaisporttia, siirry Vaiheeseen Plug and Play suoritetaan ja USB-luokan ohjain, USB Printing Support automaattisesti ja asennetaan. 2. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 38 Canon Advanced Printing Technology Luku 3

55 3. Ohjattu uuden laitteiston asennus-valintaikkuna tulee näkyviin. Valitse Asenna luettelosta tai määritetystä sijainnista (lisäasetus) ja napsauta Seuraava >. Tuntematon saattaa näkyä laitteen nimenä. Canon Advanced Printing Technology 4. Napsauta Etsi siirrettävistä tietovälineistä (levyke, CD-asema...). Luku 3 Canon Advanced Printing Technology 39

56 5. Valitse Sisällytä tämä kohde etsintään ja napsauta Selaa ja valitse sen kielen mukainen ohjain, joka halutaan asentaa. Esimerkiksi jos CD-ROM ohjain on D:, selaa D:\Finnish\WinXP ja napsauta Seuraava >. Napsauta Jatka asentamista, jos Laitteiston asentaminenvalintaruutu tulee esiin. 6. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Valintaikkuna suljetaan napsauttamalla OK. Napsauta kohtaa Valmis kohdasta Etsi ohjattu uuden laitteiston asennus. 40 Canon Advanced Printing Technology Luku 3

57 Windows NT 4.0 Ohjattu kirjoittimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows NT 4.0 -tietokoneeseen Windows NT:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 3. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. Canon Advanced Printing Technology 4. Valitse Oma tietokone ja sitten Seuraava >. 5. Valitse käytettävä kirjoitinportti ja napsauta Seuraava >. Luku 3 Canon Advanced Printing Technology 41

58 6. Napsauta Levy Valmistajat/Kirjoittimet valintaikkunassa. 7. Esiin tulee Asenna levyltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita CAPT-ohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on V:, polun nimi on V:\Finnish\WinNT Canon Advanced Printing Technology Luku 3

59 8. Valitse kirjoitinmalli näytössä olevasta luettelosta ja napsauta Seuraava >. 9. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 43

60 10. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Jos se on jaettu, valitse kaikki käyttöjärjestelmät, jotka käyttävät tätä kirjoitinta. Valitse Seuraava >. 11. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Valmis. Windows luo Canon LASER SHOT LBP-1210 kuvakkeen työpöydälle ja Canon LASER SHOT LBP-1210 lisätään kansioon Kirjoittimet. 44 Canon Advanced Printing Technology Luku 3

61 12. Kun asennus on päättynyt, esiin tulee seuraava valintaikkuna. Sulje valintaikkuna napsauttamalla OK. 13. Jos on valittu testisivun tulostus, sivu tulostuu, kun asennus on suoritettu, ja seuraava valintaikkuna tulee näkyviin. Jos sivu tolostui oikein, napsauta Kyllä. Canon Advanced Printing Technology Windows 2000 Ohjattu tulostimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows 2000:n Ohjattu tulostimen asennus-ohjelman avulla. Seuraavassa on asennustoimenpiteet rinnakkaisportin käytölle järjestelmässä Windows Asenna LBP-1210 kirjoittimen ohjain USB-porttiin suorittamalla samat toimenpiteet kuin Plug and Play. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. Luku 3 Canon Advanced Printing Technology 45

62 3. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu tulostimen asennus -valintaikkuna. Sitten Seuraava >. 4. Valitse Paikallinen tulostin ja sitten Seuraava >. Emme suosittele Tunnista ja asenna Plug and Play -tolostin automaattisesti ruudun ruksaamista. 46 Canon Advanced Printing Technology Luku 3

63 5. Valitse käytettävä kirjoitinportti ja napsauta Seuraava >. 6. Napsauta Levy Valmistajat/Tulostimet valintaikkunassa. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 47

64 7. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita CAPT-ohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on J:, polun nimi on J:\Finnish\Win Valitse kirjoitinmalli näytössä olevasta luettelosta ja napsauta Seuraava >. 48 Canon Advanced Printing Technology Luku 3

65 9. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. 10. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Valitse Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 49

66 11. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Seuraava >. 12. Sitten Valmis. Napsauta painiketta Kyllä, jos Digitaalista allekirjoitusta ei löydy - valintaikkuna tulee näkyviin. 50 Canon Advanced Printing Technology Luku 3

67 13. Kun asennus on päättynyt, esiin tulee seuraava valintaikkuna. Sulje valintaikkuna napsauttamalla OK. Windows luo Canon LASER SHOT LBP-1210 kuvakkeen työpöydälle ja Canon LASER SHOT LBP-1210 lisätään kansioon Kirjoittimet. 14. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta OK. Canon Advanced Printing Technology Windows XP Ohjattu tulostimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows XP:n Ohjattu tulostimen asennus-ohjelman avulla. Seuraavassa on asennustoimenpiteet rinnakkaisportin käytölle järjestelmässä Windows XP. Asenna LBP-1210 kirjoittimen ohjain USB-porttiin suorittamalla samat toimenpiteet kuin Plug and Play. Luku 3 Canon Advanced Printing Technology 51

68 Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. (Tämä alkuasetusten toimenpide on tarpeen vain käytettäessä tulostinta verkkoympäristössä.) Katso lisätietoja tiedostosta note_ex.pdf mukana toimitetun CD-ROM -levyn User Software for LBP-1210 kansiossa [Finnish]. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Tulostimet ja faksit. Esiin tulee Tulostimet ja faksit-kansio. 3. Napsauta kahdesti Lisää tulostin -kuvaketta. Esiin tulee Ohjattu tulostimen asennus -valintaikkuna. Sitten Seuraava >. 52 Canon Advanced Printing Technology Luku 3

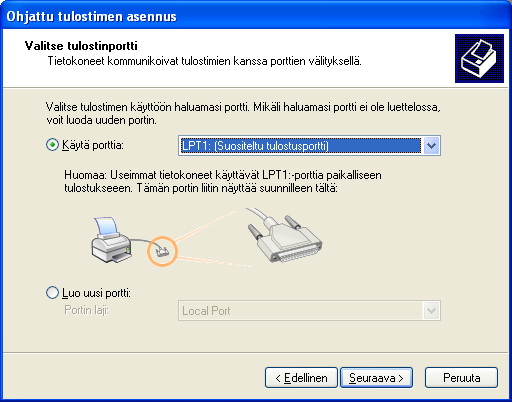

69 4. Valitse Paikallinen tulostin, joka on kytketty tähän tietokoneeseen ja napsauta Seuraava >. Emme suosittele Tunnista ja asenna Plug and Play -tolostin automaattisesti ruudun ruksaamista. 5. Varmista, että Käytä porttia on valittu, valitse käytettävä kirjoitinportti ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 53

70 6. Napsauta Levy... Valmistaja/Tulostimet valintaruudusta. 7. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita CAPT-ohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on H:, polun nimi on H:\Finnish\WinXP. 54 Canon Advanced Printing Technology Luku 3

71 8. Valitse kirjoitinmalli näytössä olevasta luettelosta ja napsauta Seuraava >. 9. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 55

72 10. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Valitse Seuraava >. 11. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Seuraava >. 56 Canon Advanced Printing Technology Luku 3

73 12. Sitten Valmis. Napsauta Jatka asentamista, jos Laitteen asennus-valintaruutu tulee esiin.windows luo Canon LASER SHOT LBP-1210 kuvakkeen työpöydälle ja Canon LASER SHOT LBP-1210 lisätään kansioon Tulostimet ja faksit. 13. Kun asennus on päättynyt, esiin tulee seuraava valintaikkuna. Sulje valintaikkuna napsauttamalla OK. Canon Advanced Printing Technology 14. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta OK. Luku 3 Canon Advanced Printing Technology 57

74 Liittäminen jo verkossa olevaan LBP-1210:een Jos LBP-1210 on jo verkossa, se voidaan asentaa kahdella eri tavalla. Helpoin tapa on käyttää automaattista verkkolatausta. Jos verkkolataus ei ole käytettävissä, käytä Ohjattu kirjoittimen asennus -ohjelmaa. Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. (Tämä alkuasetusten toimenpide on tarpeen vain käytettäessä tulostinta verkkoympäristössä.) Katso lisätietoja tiedostosta note_ex.pdf mukana toimitetun CD-ROM -levyn User Software for LBP-1210 kansiossa [Finnish]. Verkkolataus Windows 95/98/Me- ja Windows NT 4.0/2000/XP -työasemat voivat ladata ohjaimet LBP-1210-kirjoittimeen automaattisesti. 1. Avaa Resurssienhallinta ja selaa verkkoa, kunnes löydät Canon LASER SHOT LBP kirjoittimen kuvakkeen. 2. Napsauta kirjoittimen kuvaketta kahdesti tai vedä se Kirjoittimetkansioon. 3. Noudata näyttöön tulevia ohjeita. Service Pack 4 tai uudempi on oltava asennettuna Windows NTpalvelimissa, jotta Windows 95/98/Me-työasemat voivat käyttää verkkolatausta. Windows NT 4.0/2000/XP käyttäjät eivät voi ladata ohjainta Windows 95/98/Me palvelimilta. 58 Canon Advanced Printing Technology Luku 3

75 Windows 95/98/Me:n Ohjattu kirjoittimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows 95/98/Me:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. 3. Valitse Verkkokirjoitin ja sitten Seuraava >. 4. Kirjoita verkkopolku tai tulostusjono tai napsauta Selaa ja valitse kirjoitin Selaa kirjoittimia -valintaikkunasta. 5. Asennusohjelma tuo esiin luettelon käytettävissä olevista kirjoittimista. Valitse Levy. Canon Advanced Printing Technology 6. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa... -painikkeella tai kirjoita sen polun nimi, jossa CAPT on, ja napsauta OK. Luku 3 Canon Advanced Printing Technology 59

76 7. Jos palvelin on Windows 95/98/Me -tietokone, voit kirjoittaa kirjoittimen nimen tai hyväksyä oletusnimen; napsauta sitten Seuraava >. Jos yhteys katkeaa, voit asentaa kirjoittimen mutta et voi käyttää sitä, ennen kuin yhteys on muodostettu uudelleen. 8. Suorita asennus loppuun seuraamalla näytön ohjeita. Windows NT 4.0:n Ohjattu kirjoittimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows NT 4.0:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 3. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. 4. Valitse Verkkokirjoitinpalvelin ja sitten Seuraava >. Esiin tulee Yhdistä kirjoittimeen -valintaikkuna. 5. Valitse kirjoitin, johon yhteys muodostetaan, ja napsauta OK. Jos kirjoittimen nimi ei kelpaa, se tarkoittaa sitä, että työasema ei voi muodostaa yhteyttä määritettyyn verkkokirjoittimeen. Jos sopivaa ohjainta ei löydy, se tarkoittaa luultavasti sitä, että palvelin on Windows 95/98/Me -tietokone. 6. Suorita asennus loppuun seuraamalla näytön ohjeita. 60 Canon Advanced Printing Technology Luku 3

77 Windows 2000:n Ohjattu kirjoittimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows 2000:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 3. Kaksoisnapsauta Lisää kirjoitin-kuvaketta. Esiin tulee Ohjattu tulostimen asennus-valintaikkuna. Napsauta Seuraava >. 4. Valitse Verkkotulostin ja napsauta Seuraava >. 5. Suorita asennus loppuun seuraamalla näytön ohjeita. Windows XP:n Ohjattu tulostimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows XP:n Ohjattu tulostimen asennus -ohjelman avulla. 1. Rekisteröidy Hallintalaitteisiin. CAPT-asennusta varten tarvitaan kirjoittimen täydet säätöoikeudet. 2. Valitse Käynnistä-valikosta Tulostimet ja faksit. Esiin tulee Tulostimet ja faksit-kansio. 3. Napsauta Lisää tulostin-kuvaketta. Esiin tulee Ohjattu tulostimen asennus-valintaruutu. Napsauta Seuraava >. 4. Valitse Verkkotulostin tai toiseen tietokoneeseen kytketty tulostin ja napsauta sitten Seuraava >. Määritä tulostin-valintaruutu tulee näkyviin. 5. Napsauta Seuraava > tai näppäile verkkopolku tai tulostusjono, johon halutaan liittää. 6. Suorita asennus loppuun seuraamalla näytön ohjeita. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 61

78 Kirjoittimen yhteiskäyttö Kirjoittimen jako LBP-1210 kirjoittimen kanssa vaatii, että sekä kirjoitinpalvelin että asiakaslaitteet käyttävät järjestelmää Windows 95 tai sitä uudempaa tai järjestelmää Windows NT 4.0 tai sitä uudempaa. Tulostuspalvelimessa ja työasemassa ei tarvitse olla sama käyttöjärjestelmä, ja Windows 95/98/Me -työasemasta voi tulostaa Windows NT 4.0/2000/XP -tulostuspalvelimelle ja päinvastoin. Tulostuksen voi aloittaa käynnistämällä palvelimen, vaikka palvelin ei olisi käynnissä, kun työasema käynnistettiin. Jos palvelin on Windows NT 4.0/2000/XP -tietokone, voit tulostaa, vaikka kukaan ei olisi kirjautuneena palvelimeen. Muista, että palvelimessa ei ole tilanäyttöä, kun kukaan ei ole kirjautunut siihen. Tilanäyttö näkyy työasemassa. Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. (Tämä alkuasetusten toimenpide on tarpeen vain käytettäessä tulostinta verkkoympäristössä.) Katso lisätietoja tiedostosta note_ex.pdf mukana toimitetun CD-ROM -levyn User Software for LBP-1210 kansiossa [Finnish]. LBP-1210-verkkokirjoittimen käyttöönotto Jos aiot jakaa LBP-1210-kirjoittimen verkossa, asenna tulostuspalvelin paikallisesti ja tee sitten seuraavat asetukset. Tulostuspalvelimen järjestelmäohjeissa on lisätietoja. Windows 95/98/Me -palvelimen asetukset Verkkoasetukset 1. Napsauta Ohjauspaneelin Verkko-kuvaketta. 2. Valitse Kokoonpano-välilehti ja napsauta sitten Lisää. 3. Valitse Palvelu ja napsauta sitten Lisää. 62 Canon Advanced Printing Technology Luku 3

79 4. Valitse Microsoft Valmistajat-luettelosta. 5. Valitse Tiedosto ja Printer Sharing for Microsoft Networks Verkkopalvelut-ruudusta ja napsauta sitten OK. 6. Napsauta Tiedosto ja Print Sharing. Varmista, että kohta Haluan antaa toisten käyttää kirjoittimiani on valittu. 7. Valitse Käytönvalvonta-välilehti ja valitse joko Jakotason käytönvalvonta tai Käyttäjätason käytönvalvonta. 8. Napsauta OK ja käynnistä Windows uudelleen. Kirjoittimen asetukset Jakotason käytönvalvonta 1. Avaa Canon LASER SHOT LBP-1210 Ominaisuudet -ikkuna ja valitse Jaettu nimellä Jakaminen-välilehdeltä. 2. Määritä Jakonimi, Kommentit ja Salasana. 3. Valitse OK. Käyttäjätason käytönvalvonta 1. Avaa Canon LASER SHOT LBP-1210 Ominaisuudet -ikkuna ja valitse Jaettu nimellä Jakaminen-välilehdeltä. 2. Määritä Jakonimi ja Kommentit. 3. Napsauta Lisää ja valitse käyttäjät, joilla on oikeus käyttää kirjoitinta. 4. Napsauta OK, kun käyttäjät on lisätty. 5. Valitse taas OK. Canon Advanced Printing Technology Älä näppäile välilyöntiä tai erkoisia merkkejä jakonimeen. Windows NT 4.0/2000/XP -palvelimen asetukset Palvelimen lisäys (Windows NT 4.0) 1. Napsauta kahdesti Ohjauspaneelin Verkko-kuvaketta. Luku 3 Canon Advanced Printing Technology 63

80 2. Valitse Palvelut-välilehti; jos palvelin ei ole näkyvissä, napsauta Lisää. 3. Valitse palvelin ja napsauta OK. 4. Käynnistä Windows uudelleen. Palvelimen lisäys (Windows 2000) 1. Valitse Käynnistä-valikosta Asetukset, ja sitten Network and Dialup Connections. Näyttöön tulee Network bad Dial-up Connections -kansio. 2. Napsauta hiiren oikeanpuoleisella painikkeella Local Area Connection -kuvaketta ja valitse avautuvasta valikosta tämän jälkeen Ominaisuudet. Näyttöön tulee Local Area Connection Ominaisuudet - valintaikkuna. 3. Valitse File and Printer Sharing for Microsoft Networks, ja tämän jälkeen OK. Lisää huoltopalvelu (Windows XP) 1. Napsauta Verkko- ja Internet-yhteydet kuvakkeita ohjauspaneelista. 2. Napsauta Verkkoyhteydet. 3. Napsauta oikealla painikkeella Lähiverkkoyhteys-kuvaketta, valitse sitten Ominaisuudet valikosta. Ominaisuudet: Lähiverkkoyhteysvalintaruutu tulee näkyviin. 4. Jos Tiedostojen ja tulostimien jakaminen Microsoft-verkoissa on listassa, napsauta OK. Siirry napsauta Assenna Valitse Palvelu ja napsauta sitten Lisää. 6. Valitse Tiedostojen ja tulostimien jakaminen Microsoft-verkoissa ruudussa Verkkopalvelu: ja napsauta sitten OK. 7. Napsauta Sulje. 64 Canon Advanced Printing Technology Luku 3

81 Kirjoittimen jakoasetukset 1. Avaa Canon LASER SHOT LBP-1210 Ominaisuudet -ikkuna ja valitse Jaettu nimellä Jakaminen-välilehdeltä. 2. Määritä Jakonimi. 3. Valitse OK. Kirjoittimen kuvake muuttuu jaon merkiksi. Jakoasetukset voi määrittää myös asennuksen yhteydessä. Tilanäyttö Jaetun kirjoittimen tila näkyy sekä tulostuspalvelimessa että työasemassa ja työnohjaustehtäviä voi tehdä kummastakin. Tilanäyttö edellyttää, että tilatietoja siirretään tulostuspalvelimen ja työaseman välillä TCP/IP- tai NetBEUI-yhteyskäytäntöjen avulla. Tilanäyttö ei ole tuettu, jos käytössä on vain IPX/SPX-yhteyskäytäntö. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 65

82 Canon LASER SHOT LBP ryhmä Kun asennetaan CAPT, Canon LASER SHOT LBP kuvake syntyy kirjoitinkansioon ja Canon LASER SHOT LBP-1210 ryhmän kansio syntyy työpöydälle. Canon LASER SHOT LBP-1210 ryhmä lisätään myös valikkoihin Ohjelmat ja Käynnistä. Kun kaksoisnapsautetaan Canon LASER SHOT LBP kansiota, Canon LASER SHOT LBP-1210 ryhmän kuvakkeet näkyvät. Canon LASER SHOT LBP ryhmästä voi tehdä seuraavat valinnat: Canon LASER SHOT LBP-1210 ohje Esiin tulee Canon LBP ohjetiedosto, jossa käsitellään CAPTohjelmistoa. Canon LASER SHOT LBP-1210 tilaikkuna Esiin tulee LBP-1210-tilaikkuna. Canon LASER SHOT LBP-1210 vianmääritys Tämä käynnistää CAPT-ohjelmiston vianmääritysohjelman. Sen avulla voit ratkaista Windows 95/98/Me:n tai NT 4.0/2000/XP:n tulostusongelmia. Luvussa 4, Vianmääritys on lisätietoja. Canon LASER SHOT LBP-1210 asennuksen purku Tämä käynnistää CAPT-ohjelmiston asennuksen purun. Jos CAPTohjelmisto ei toimi oikein, pura asennus ja asenna ohjelmisto sitten uudelleen. Luvussa 4, Vianmääritys on lisätietoja. Nämä ohjelmat voidaan käynnistää valitsemalla Käynnistä, Ohjelmat ja sitten Canon LASER SHOT LBP Canon Advanced Printing Technology Luku 3

83 Tulostus CAPT-ohjelmiston avulla CAPT-ohjelmisto mahdollistaa kaksisuuntaisen tiedonsiirron tietokoneen ja kirjoittimen välillä. Virheetön toiminta edellyttää kaksisuuntaista kaapelia. Aina tulostuksen yhteydessä CAPT -ohjelmisto tuo esiin Canon LASER SHOT LBP tilaikkunan. Tässä ikkunassa näkyy, miten paperi liikkuu kirjoittimen läpi, miten kauan asiakirjan tulostus kestää ja miten paljon asiakirjasta on jo tulostettu. Tilaikkunasta voi keskeyttää, jatkaa tai poistaa aktiivisia tulostustöitä. Canon Advanced Printing Technology Tulostusongelmien esiintyessä Canon LASER SHOT LBP tilaikkuna avautuu automaattisesti ja kertoo tietoja ongelmasta. Ennen CAPT-ohjelmiston käyttöä valitse se aktiiviseksi Windowskirjoitinohjaimeksi. Asennuksen aikana asennusohjelma tekee CAPTohjelmistosta oletuskirjoitinohjaimen. Jos et ole muuttanut kirjoittimia asennusohjelman käytön jälkeen, voit aloittaa tulostuksen. Luku 3 Canon Advanced Printing Technology 67

84 Kirjoittimen ominaisuudet Windows 95/98/Me:ssa CAPT-ohjelmistolla tulostus aloitetaan niin kuin tavallisesti Windowssovelluksesta. Tiedosto-valikon Tulosta-kohdasta voi valita Ominaisuudet, jolloin esiin tulee Canon LASER SHOT LBP-1210 Ominaisuudet -valintaikkuna ja sen tulostusasetukset. Ominaisuudet-valintaikkunan voi avata Kirjoittimet-kansiosta. Ominaisuudet-valintaikkunassa näkyvien välilehtien määrä riippuu järjestelmän kokoonpanosta. Ruutuesimerkeissä on järjestelmä Windows 98. Tulostusasetukset pysyvät voimassa sen mukaan, mitä kautta valintaikkunaan on tultu: Jos valintaikkuna on käynnistetty sovelluksen Tulostakomennolla, asetukset vaikuttavat vain kyseiseen tulostustyöhön. Ne eivät jää voimaan, kun sovellus suljetaan. Jos valintaikkuna on käynnistetty Kirjoittimet-kansiosta, asetukset ovat voimassa kaikissa Windows-sovelluksissa ja niin kauan, kunnes niitä muutetaan. Lisätietoja seuraavista ominaisuuksista on ohjetoiminnossa. Ohjeen saa esiin valitsemalla kohdan, josta haluaa lisätietoja, ja painamalla F1 tai napsauttamalla? otsikkorivillä ja valitsemalla sitten ongelmallisen kohdan. 68 Canon Advanced Printing Technology Luku 3

85 Yleiset-välilehti Tältä sivulta voit tulostaa testisivun tai määrittää erotinsivut. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 69

86 Tiedot-välilehti Tämä määrittää kirjoittimen portin ja aikakatkaisuasetukset. Käyttöjärjestelmän ohjeissa on lisätietoja. Taustatulostuksen asetukset Asennusohjelma asettaa seuraavat oletusarvot. 70 Canon Advanced Printing Technology Luku 3

87 Jakaminen-välilehti Tämä määrittää kirjoittimen jakoasetukset. Tämä välilehti on käytettävissä vain, jos tiedostojen ja kirjoittimen jako on valittu käyttöön. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 71

88 Sivun asetukset -välilehti Tämä määrittää paperin koon, skaalauksen, kopioiden lukumäärän, tulostussuunnan ja paperityypin. Profiili on lisätietoja sivulla 76. Sivukoko mahdollistaa paperin koon valinnan sovelluksessa. (Letter, A4, B5, Executive, Kirjekuori: DL, Kirjekuori: #10, Kirjekuori: C5, Kirjekuori: Monarch, hakemistokortti ja 3 omaa paperikokoa. Omat paperikoot määritetään Oma paperikoko -asetuksella.) Tulostuskoko-asetuksella valitaan tulostuspaperin koko. Jos tulostuskoko on jotakin muuta kuin Sovita sivukoko, kuva pienennetään tai suurennetaan automaattisesti siten, että se mahtuu sivulle. Kopioita-asetuksella voi määrittää tulostettavien kopioiden määrän (1-999). Suunta-asetuksella voit valita tulostussuunnan (Pysty- ja Vaakasuunta). 72 Canon Advanced Printing Technology Luku 3

89 Sivun asettelu-asetuksella voit valita arkille tulostuvien sivujen määrän (1, 2, 4, 8, 9). Jos valitset enemmän kuin 1, kuva voi pienentyä, jotta se mahtuisi valitulle tulostuskoolle. Kun arkille on valittu 2, 4, 8 tai 9 sivua, Manuaalinen skaalaus katoaa ja tilalle tulee Sivujen järjestys. Manuaalinen skaalaus avulla voi pienentää tai suurentaa kuvia. Tämä vaihtoehto tulee näkyviin vain, kun 1 sivu arkille on valittu Sivun asettelu-kohtaan. Valitse pienennys- tai suurennusprosentti (10-200). Näytä asetukset Saat nopean kuvan käytössä olevista asetuksista napsauttamalla Näytä asetukset, joka on Sivun asetukset-, Viimeistely- ja Laatu-välilehdillä. Kunkin välilehden asetukset saa näkyviin valitsemalla ne Näytä asetukset-valintaikkunassa. Canon Advanced Printing Technology Paperityyppi näyttää avattavan Paperityyppi-valikon, josta voidaan valita tulostukseen sopiva paperityyppi. Valittavat paperityypit ovat seuraavat: Tavallinen paperi (Paperi, jonka paino on g/m 2 ) Kalvot (Piirtoheitinkalvo) Erikoispaperi 1 (Paperi, jonka paino on 64 g/m 2 tai enemmän, A4/letter-koko tai suurempi, joka kiertyy helposti.) Erikoispaperi 2 (Paperi, jonka paino on 91 g/m 2 tai enemmän, A4/letter-koko tai suurempi.) Luku 3 Canon Advanced Printing Technology 73

90 Kun tulostetaan A4-kokoiselle tai pienemmälle paperille, ohjain tulostaa kuten Tavallinen paperi vaikka on valittu Erikoispaperi 1 tai Erikoispaperi 2. Oma paperikokoasetus Oma paperikoko-asetuksella, joka on Sivun asetukset -välilehdellä, voi määrittää omia paperikokoja (lomakkeita) nopeasti valittaviksi. Voit määrittää kunkin lomakkeen nimen, leveyden ja korkeuden. Käytettävissä on 3 omaa lomaketta. Oma paperikokoasetus valinta 1. Valitse jokin ennalta määritetyistä lomakkeista Oma paperiluettelo -kohdasta. 2. Voit halutessasi kirjoittaa ainutkertaisen nimen Nimi-kohtaan. 3. Valitse mittayksikkö Yksiköt-kohtaan (Senttimetriä tai Tuumaa). 4. Määritä Paperikoko käyttämällä asetuksia Leveys (7,62-21,59 cm) ja Korkeus (12,7-35,56 cm). 5. Hyväksy muutokset napsauttamalla OK. Jos haluat palauttaa oletusasetukset kaikkiin omiin lomakkeisiin, valitse Palauta oletukset. Lomakepohja Lomakepohjan avulla voit lisätä usein käytettyä tietoa, kuten logon, sovelluksesta tuleviin tulostustietoihin. Voit esimerkiksi automaattisesti tulostaa logon laadittuihin kirjeisiin. 74 Canon Advanced Printing Technology Luku 3

91 Sivun asetukset -välilehdeltä pääsee kohdasta Lomakepohja määrittämään, miten lomakepohjan tiedot ja tulostustiedot tulostuvat: mihin kohtaan ja minkä kokoisena lomakepohjan tiedot tulostetaan ja tulostetaanko ne edustalle (sovellustietojen päälle) vai taustalle (sovellustietojen alle). Valitse lomaketiedot sisältävä tiedosto Selaa -painikkeella. Canon Advanced Printing Technology Tiedostonimi näyttää parhaillaan valittuna olevan lomakepohjan tiedostonimen. Selaa -painike avaa Valitse tiedosto -valintaikkunan. Kun valitset tiedoston ja suljet Valitse tiedosto -valintaikkunan, Tiedostonimiluettelo ja esikatseluikkuna päivittyvät. Lomakepohjatiedoston on oltava Windows-bittikartta tai Windows-metatiedosto. Lomakepohjan sijoitus -asetuksella voi määrittää, onko lomakepohja sovelluksen tietojen takana vai edessä (Tausta, Edusta). Sijainti-asetuksella voi määrittää lomakepohjan sijainnin mitattuna paperin vasemmasta ja yläreunasta. Koko-asetuksella voi määrittää lomakepohjan koon. Yksikkö-asetuksella voi valita mittayksikön (Senttimetriä tai Tuumaa). Palauta oletukset -toiminto palauttaa Vasen-, Ylä-, Leveys- ja Korkeusasetukset oletusarvoihinsa. Luku 3 Canon Advanced Printing Technology 75

92 Profiili Profiili-toiminnolla voi tallentaa ja palauttaa Sivun asetukset, Viimeistely ja Laatu -välilehtien asetukset, jolloin asetusten yhdistelmiä voi helposti lisätä, muokata ja valita. Profiileja voi olla enintään 50. Jos valitset Salasanat-ohjauspaneelin Käyttäjäprofiilit-välilehdelle Käyttäjät voivat mukauttaa määrityksiä ja työpöydän asetuksia, kullekin käyttäjälle voidaan tehdä 50 profiilia. Profiili-valikosta voi valita profiilin. Lisää -painike avaa Lisää profiili -valintaikkunan. Muokkaa -painike avaa Profiilin muokkaus -valintaikkunan. Lisää profiili Asetusten määrityksen jälkeen voit luoda uuden profiilin napsauttamalla Lisää -painiketta Sivun asetukset, Viimeistely- tai Laatu-välilehdellä. Nimi-kohtaan voi määrittää profiilin nimen. Kuvake-asetuksella voi valita uutta profiilia kuvaavan kuvakkeen. Näytä asetukset >> -painike näyttää tai piilottaa profiilin asetukset. 76 Canon Advanced Printing Technology Luku 3

93 Profiilin muokkaus Profiilin luonnin jälkeen voit valita sen valikosta Sivun asetukset, Viimeistely- tai Laatu-välilehdeltä. Muokkaa -painikkeella voi muokata olemassa olevaa profiilia. Canon Advanced Printing Technology Profiililuettelo näyttää tallennettujen profiilien luettelon. Profiilien järjestys tässä luettelossa on sama kuin valikoissa. Poista-painikkeella voi poistaa valitun profiilin. Tuo -painikkeella voi tuoda profiilitiedot tiedostosta. Vie -painikkeella voi viedä valitut profiilitiedot tiedostoon. Jos muutat kirjoittimelle annetun nimen, et voi palauttaa kyseiselle kirjoittimelle tallennettuja profiileja. Profiilit voi palauttaa vain palauttamalla kirjoittimen nimen entiselleen. Profiilit eivät katoa, vaikka kirjoitinohjain poistettaisiin tietokoneesta. Lomakepohjien historiatietoja ei tallenneta profiileihin. Luku 3 Canon Advanced Printing Technology 77

94 Viimeistely-välilehti Tämä määrittää, miten tuloste lajitellaan. Valitse ruutu, jos haluat, että asiakirja lajitellaan. Profiili on lisätietoja sivulla 76. Määritykset Määritykset -painikkeella, joka on Viimeistely-välilehdellä, voi avata Määritykset-valintaikkunan. Asetuksella voi pakottaa sivut tulostumaan, vaikka paperikoko ei olisi oikea. Jos tämä on valittuna, ohjelma pyytää vaihtamaan paperia, kun se ei vastaa asetuksia. Oletusarvoisesti tätä asetusta ei ole valittu. 78 Canon Advanced Printing Technology Luku 3

95 Laatu-välilehti Tämä määrittää tarkkuuden, puolisävymenetelmän, kirkkauden ja kontrastin. Profiili on lisätietoja sivulla 76. Canon Advanced Printing Technology Tarkkuus-asetuksella voi määrittää kirjoittimen tarkkuuden pisteinä tuumalle (600, 300). Puolisävy tarkoittaa prosessia, jossa harmaasävykuva muunnetaan mustiksi ja valkeiksi pisteiksi, jotka simuloivat alkuperäisen kuvan harmaasävyjä. Eri puolisävykuviot tuottavat erilaisia harmaasävytuloksia. Kirkkaus tarkoittaa vaaleiden ja tummien alueiden suhdetta. Kirkkauden vähentäminen tummentaa kokonaiskuvaa; kirkkauden lisäys vaalentaa sitä. Kirkkaus ilmaistaan suhteellisena arvona -80 % %. Kontrasti on kuvan vaaleimman ja kirkkaimman alueen välinen ero. Kontrastin vähentäminen vaalentaa tummia alueita ja tummentaa vaaleita alueita; kontrastin lisäys tummentaa tummia alueita ja vaalentaa vaaleita alueita. Kontrasti ilmaistaan suhteellisena arvona -80 % %. Luku 3 Canon Advanced Printing Technology 79

96 Lisäasetukset Lisäasetukset-painikkeella saa esiin Väriaineen tummuuden, Väriaineensäästön ja Automaattisen kuvan viimeistelyn asetukset. Väriaineen tummuus-asetuksella voi määrittää, miten vaaleita tai tummia sivuista tulee. Tulostetta voi tummentaa siirtämällä liukusäädintä oikealle ja vaalentaa siirtämällä sitä vasemmalle. Väriaineensäästö-asetuksella kirjoitin tulostaa vain joka toisen pisteen, joten väriaineen kulutus laskee. Automaattinen kuvan parannus on Canonin tulostustekniikka, joka havaitsee ja viimeistelee automaattisesti merkkien ja grafiikan rosoiset reunat ja kaaret. 80 Canon Advanced Printing Technology Luku 3
