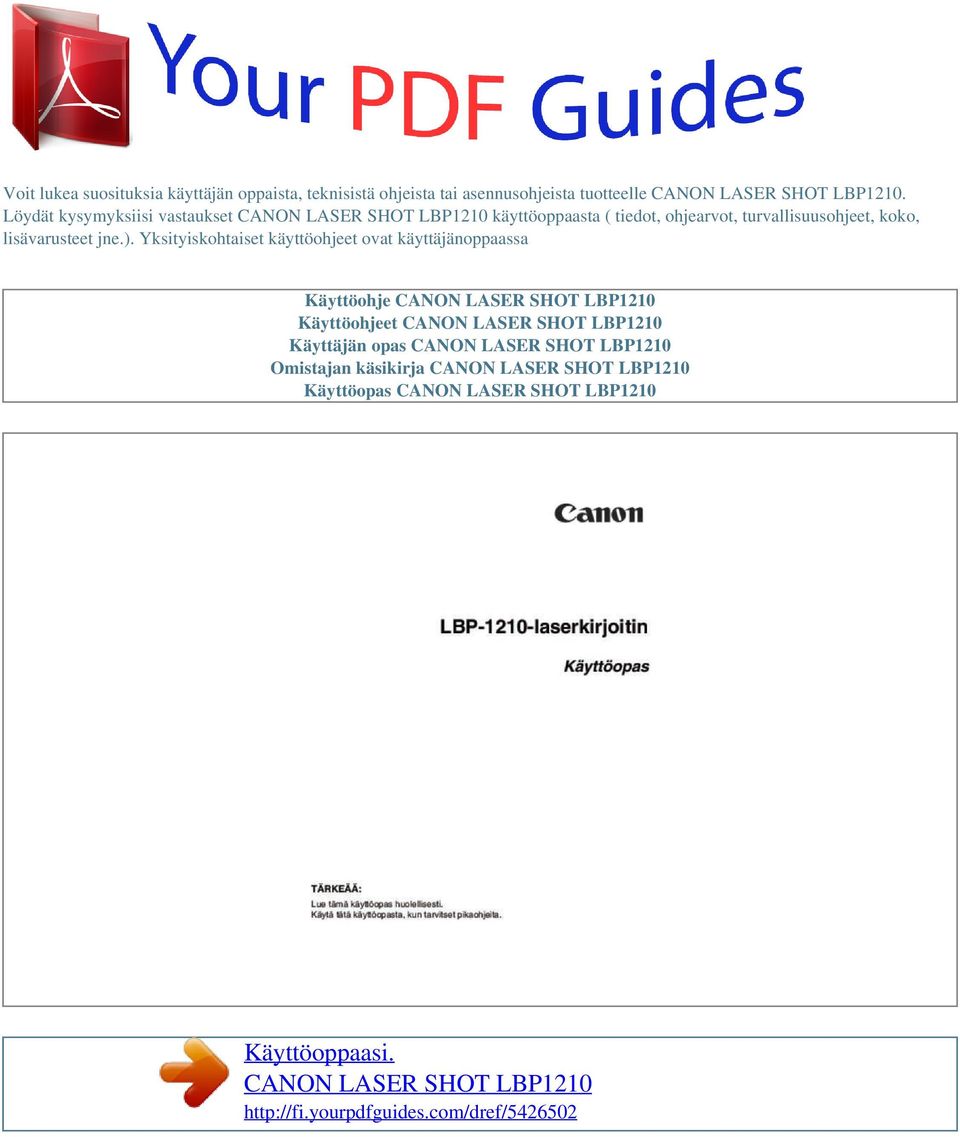

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

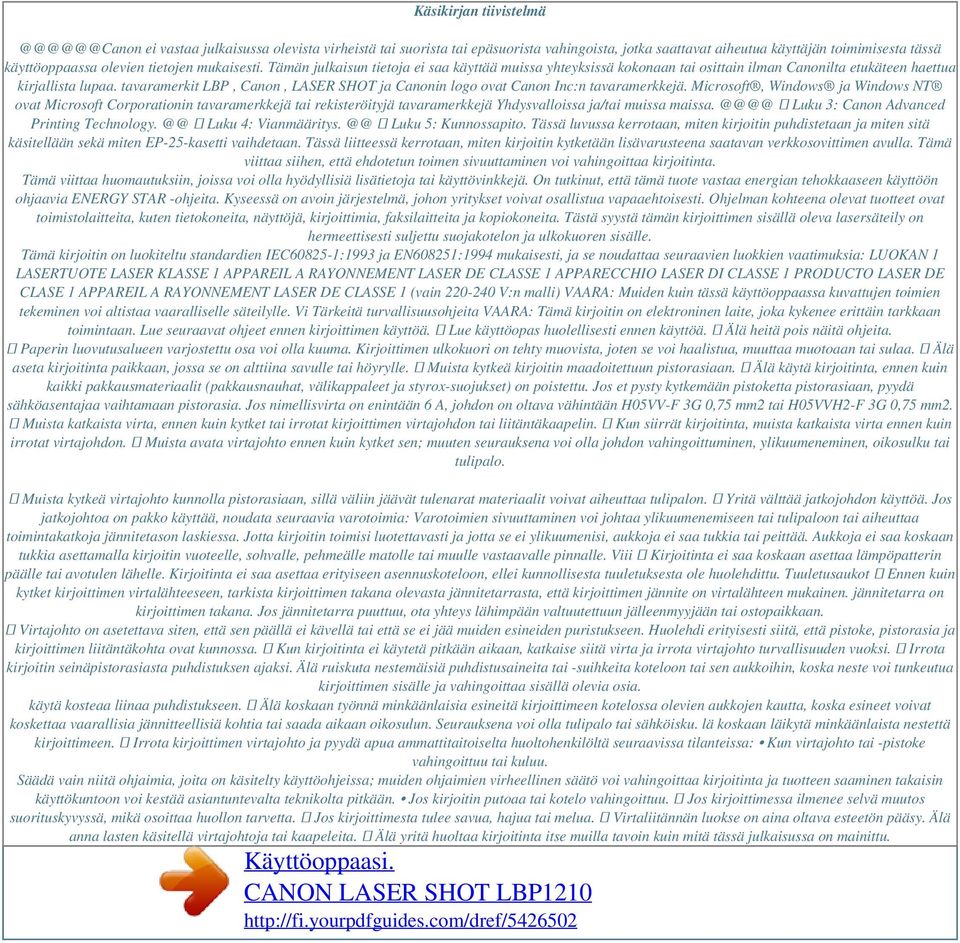

2 Käsikirjan tiivistelmä ei vastaa julkaisussa olevista virheistä tai suorista tai epäsuorista vahingoista, jotka saattavat aiheutua käyttäjän toimimisesta tässä käyttöoppaassa olevien tietojen mukaisesti. Tämän julkaisun tietoja ei saa käyttää muissa yhteyksissä kokonaan tai osittain ilman Canonilta etukäteen haettua kirjallista lupaa. tavaramerkit LBP, Canon, LASER SHOT ja Canonin logo ovat Canon Inc:n tavaramerkkejä. Microsoft, Windows ja Windows NT ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Luku 3: Canon Advanced Printing Technology. Luku 4: Vianmääritys. Luku 5: Kunnossapito. Tässä luvussa kerrotaan, miten kirjoitin puhdistetaan ja miten sitä käsitellään sekä miten EP-25-kasetti vaihdetaan. Tässä liitteessä kerrotaan, miten kirjoitin kytketään lisävarusteena saatavan verkkosovittimen avulla. Tämä viittaa siihen, että ehdotetun toimen sivuuttaminen voi vahingoittaa kirjoitinta. Tämä viittaa huomautuksiin, joissa voi olla hyödyllisiä lisätietoja tai käyttövinkkejä. On tutkinut, että tämä tuote vastaa energian tehokkaaseen käyttöön ohjaavia ENERGY STAR -ohjeita. Kyseessä on avoin järjestelmä, johon yritykset voivat osallistua vapaaehtoisesti. Ohjelman kohteena olevat tuotteet ovat toimistolaitteita, kuten tietokoneita, näyttöjä, kirjoittimia, faksilaitteita ja kopiokoneita. Tästä syystä tämän kirjoittimen sisällä oleva lasersäteily on hermeettisesti suljettu suojakotelon ja ulkokuoren sisälle. Tämä kirjoitin on luokiteltu standardien IEC :1993 ja EN608251:1994 mukaisesti, ja se noudattaa seuraavien luokkien vaatimuksia: LUOKAN 1 LASERTUOTE LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 (vain V:n malli) VAARA: Muiden kuin tässä käyttöoppaassa kuvattujen toimien tekeminen voi altistaa vaaralliselle säteilylle. Vi Tärkeitä turvallisuusohjeita VAARA: Tämä kirjoitin on elektroninen laite, joka kykenee erittäin tarkkaan toimintaan. Lue seuraavat ohjeet ennen kirjoittimen käyttöä. Lue käyttöopas huolellisesti ennen käyttöä. Älä heitä pois näitä ohjeita. Paperin luovutusalueen varjostettu osa voi olla kuuma. Kirjoittimen ulkokuori on tehty muovista, joten se voi haalistua, muuttaa muotoaan tai sulaa. Älä aseta kirjoitinta paikkaan, jossa se on alttiina savulle tai höyrylle. Muista kytkeä kirjoitin maadoitettuun pistorasiaan. Älä käytä kirjoitinta, ennen kuin kaikki pakkausmateriaalit (pakkausnauhat, välikappaleet ja styrox-suojukset) on poistettu. Jos et pysty kytkemään pistoketta pistorasiaan, pyydä sähköasentajaa vaihtamaan pistorasia. Jos nimellisvirta on enintään 6 A, johdon on oltava vähintään H05VV-F 3G 0,75 mm2 tai H05VVH2-F 3G 0,75 mm2. Muista katkaista virta, ennen kuin kytket tai irrotat kirjoittimen virtajohdon tai liitäntäkaapelin. Kun siirrät kirjoitinta, muista katkaista virta ennen kuin irrotat virtajohdon. Muista avata virtajohto ennen kuin kytket sen; muuten seurauksena voi olla johdon vahingoittuminen, ylikuumeneminen, oikosulku tai tulipalo. Muista kytkeä virtajohto kunnolla pistorasiaan, sillä väliin jäävät tulenarat materiaalit voivat aiheuttaa tulipalon. Yritä välttää jatkojohdon käyttöä. Jos jatkojohtoa on pakko käyttää, noudata seuraavia varotoimia: Varotoimien sivuuttaminen voi johtaa ylikuumenemiseen tai tulipaloon tai aiheuttaa toimintakatkoja jännitetason laskiessa. Jotta kirjoitin toimisi luotettavasti ja jotta se ei ylikuumenisi, aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla kirjoitin vuoteelle, sohvalle, pehmeälle matolle tai muulle vastaavalle pinnalle. Viii Kirjoitinta ei saa koskaan asettaa lämpöpatterin päälle tai avotulen lähelle. Kirjoitinta ei saa asettaa erityiseen asennuskoteloon, ellei kunnollisesta tuuletuksesta ole huolehdittu. Tuuletusaukot Ennen kuin kytket kirjoittimen virtalähteeseen, tarkista kirjoittimen takana olevasta jännitetarrasta, että kirjoittimen jännite on virtalähteen mukainen. jännitetarra on kirjoittimen takana. Jos jännitetarra puuttuu, ota yhteys lähimpään valtuutettuun jälleenmyyjään tai ostopaikkaan. Virtajohto on asetettava siten, että sen päällä ei kävellä tai että se ei jää muiden esineiden puristukseen. Huolehdi erityisesti siitä, että pistoke, pistorasia ja kirjoittimen liitäntäkohta ovat kunnossa. Kun kirjoitinta ei käytetä pitkään aikaan, katkaise siitä virta ja irrota virtajohto turvallisuuden vuoksi. Irrota kirjoitin seinäpistorasiasta puhdistuksen ajaksi. Älä ruiskuta nestemäisiä puhdistusaineita tai -suihkeita koteloon tai sen aukkoihin, koska neste voi tunkeutua kirjoittimen sisälle ja vahingoittaa sisällä olevia osia. käytä kosteaa liinaa puhdistukseen. Älä koskaan työnnä minkäänlaisia esineitä kirjoittimeen kotelossa olevien aukkojen kautta, koska esineet voivat koskettaa vaarallisia jännitteellisiä kohtia tai saada aikaan oikosulun. Seurauksena voi olla tulipalo tai sähköisku. lä koskaan läikytä minkäänlaista nestettä kirjoittimeen. Irrota kirjoittimen virtajohto ja pyydä apua ammattitaitoiselta huoltohenkilöltä seuraavissa tilanteissa: Kun virtajohto tai -pistoke vahingoittuu tai kuluu. Säädä vain niitä ohjaimia, joita on käsitelty käyttöohjeissa; muiden ohjaimien virheellinen säätö voi vahingoittaa kirjoitinta ja tuotteen saaminen takaisin käyttökuntoon voi kestää asiantuntevalta teknikolta pitkään. Jos kirjoitin putoaa tai kotelo vahingoittuu. Jos kirjoittimessa ilmenee selvä muutos suorituskyvyssä, mikä osoittaa huollon tarvetta. Jos kirjoittimesta tulee savua, hajua tai melua. Virtaliitännän luokse on aina oltava esteetön pääsy. Älä anna lasten käsitellä virtajohtoja tai kaapeleita. Älä yritä huoltaa kirjoitinta itse muilla tavoin kuin mitä tässä julkaisussa on mainittu.

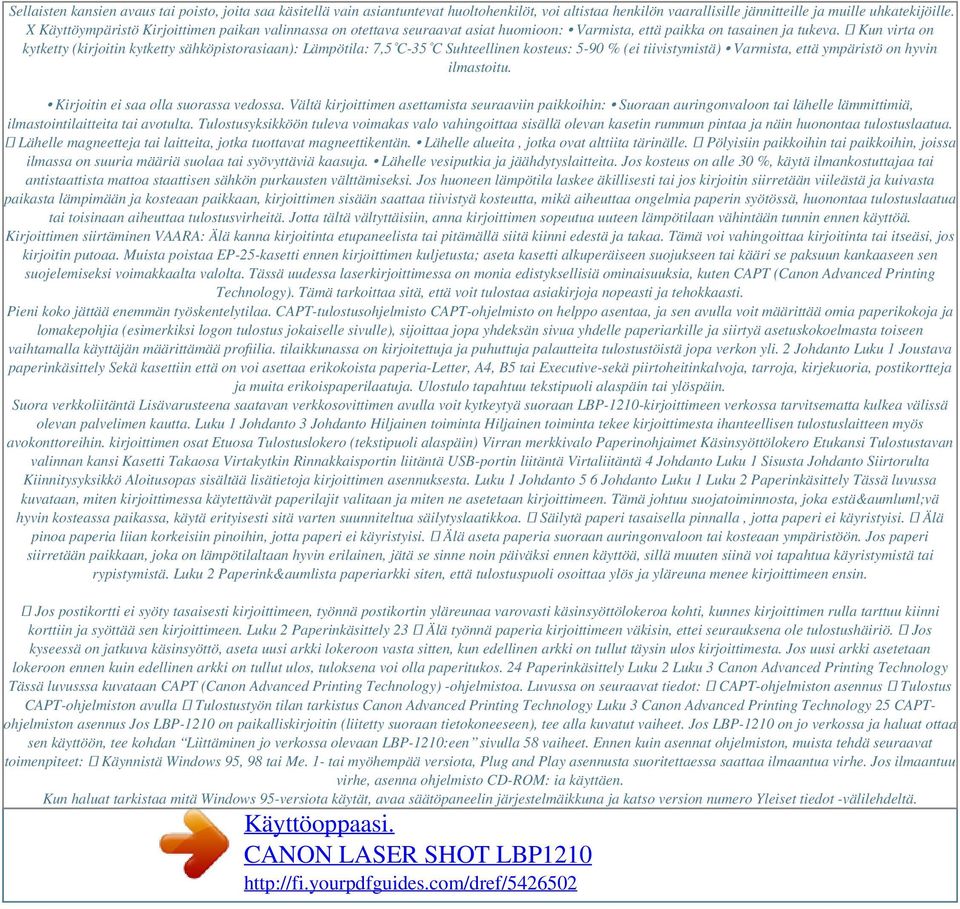

3 Sellaisten kansien avaus tai poisto, joita saa käsitellä vain asiantuntevat huoltohenkilöt, voi altistaa henkilön vaarallisille jännitteille ja muille uhkatekijöille. X Käyttöympäristö Kirjoittimen paikan valinnassa on otettava seuraavat asiat huomioon: Varmista, että paikka on tasainen ja tukeva. Kun virta on kytketty (kirjoitin kytketty sähköpistorasiaan): Lämpötila: 7,5 C-35 C Suhteellinen kosteus: 5-90 % (ei tiivistymistä) Varmista, että ympäristö on hyvin ilmastoitu. Kirjoitin ei saa olla suorassa vedossa. Vältä kirjoittimen asettamista seuraaviin paikkoihin: Suoraan auringonvaloon tai lähelle lämmittimiä, ilmastointilaitteita tai avotulta. Tulostusyksikköön tuleva voimakas valo vahingoittaa sisällä olevan kasetin rummun pintaa ja näin huonontaa tulostuslaatua. Lähelle magneetteja tai laitteita, jotka tuottavat magneettikentän. Lähelle alueita, jotka ovat alttiita tärinälle. Pölyisiin paikkoihin tai paikkoihin, joissa ilmassa on suuria määriä suolaa tai syövyttäviä kaasuja. Lähelle vesiputkia ja jäähdytyslaitteita. Jos kosteus on alle 30 %, käytä ilmankostuttajaa tai antistaattista mattoa staattisen sähkön purkausten välttämiseksi. Jos huoneen lämpötila laskee äkillisesti tai jos kirjoitin siirretään viileästä ja kuivasta paikasta lämpimään ja kosteaan paikkaan, kirjoittimen sisään saattaa tiivistyä kosteutta, mikä aiheuttaa ongelmia paperin syötössä, huonontaa tulostuslaatua tai toisinaan aiheuttaa tulostusvirheitä. Jotta tältä vältyttäisiin, anna kirjoittimen sopeutua uuteen lämpötilaan vähintään tunnin ennen käyttöä. Kirjoittimen siirtäminen VAARA: Älä kanna kirjoitinta etupaneelista tai pitämällä siitä kiinni edestä ja takaa. Tämä voi vahingoittaa kirjoitinta tai itseäsi, jos kirjoitin putoaa. Muista poistaa EP-25-kasetti ennen kirjoittimen kuljetusta; aseta kasetti alkuperäiseen suojukseen tai kääri se paksuun kankaaseen sen suojelemiseksi voimakkaalta valolta. Tässä uudessa laserkirjoittimessa on monia edistyksellisiä ominaisuuksia, kuten CAPT (Canon Advanced Printing Technology). Tämä tarkoittaa sitä, että voit tulostaa asiakirjoja nopeasti ja tehokkaasti. Pieni koko jättää enemmän työskentelytilaa. CAPT-tulostusohjelmisto CAPT-ohjelmisto on helppo asentaa, ja sen avulla voit määrittää omia paperikokoja ja lomakepohjia (esimerkiksi logon tulostus jokaiselle sivulle), sijoittaa jopa yhdeksän sivua yhdelle paperiarkille ja siirtyä asetuskokoelmasta toiseen vaihtamalla käyttäjän määrittämää profiilia. tilaikkunassa on kirjoitettuja ja puhuttuja palautteita tulostustöistä jopa verkon yli. 2 Johdanto Luku 1 Joustava paperinkäsittely Sekä kasettiin että on voi asettaa erikokoista paperia-letter, A4, B5 tai Executive-sekä piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja muita erikoispaperilaatuja. Ulostulo tapahtuu tekstipuoli alaspäin tai ylöspäin. Suora verkkoliitäntä Lisävarusteena saatavan verkkosovittimen avulla voit kytkeytyä suoraan LBP-1210-kirjoittimeen verkossa tarvitsematta kulkea välissä olevan palvelimen kautta. Luku 1 Johdanto 3 Johdanto Hiljainen toiminta Hiljainen toiminta tekee kirjoittimesta ihanteellisen tulostuslaitteen myös avokonttoreihin. kirjoittimen osat Etuosa Tulostuslokero (tekstipuoli alaspäin) Virran merkkivalo Paperinohjaimet Käsinsyöttölokero Etukansi Tulostustavan valinnan kansi Kasetti Takaosa Virtakytkin Rinnakkaisportin liitäntä USB-portin liitäntä Virtaliitäntä 4 Johdanto Luku 1 Sisusta Johdanto Siirtorulta Kiinnitysyksikkö Aloitusopas sisältää lisätietoja kirjoittimen asennuksesta. Luku 1 Johdanto 5 6 Johdanto Luku 1 Luku 2 Paperinkäsittely Tässä luvussa kuvataan, miten kirjoittimessa käytettävät paperilajit valitaan ja miten ne asetetaan kirjoittimeen. Tämä johtuu suojatoiminnosta, joka estä&aumluml;vä hyvin kosteassa paikassa, käytä erityisesti sitä varten suunniteltua säilytyslaatikkoa. Säilytä paperi tasaisella pinnalla, jotta paperi ei käyristyisi. Älä pinoa paperia liian korkeisiin pinoihin, jotta paperi ei käyristyisi. Älä aseta paperia suoraan auringonvaloon tai kosteaan ympäristöön. Jos paperi siirretään paikkaan, joka on lämpötilaltaan hyvin erilainen, jätä se sinne noin päiväksi ennen käyttöä, sillä muuten siinä voi tapahtua käyristymistä tai rypistymistä. Luku 2 Paperink&aumlista paperiarkki siten, että tulostuspuoli osoittaa ylös ja yläreuna menee kirjoittimeen ensin. Jos postikortti ei syöty tasaisesti kirjoittimeen, työnnä postikortin yläreunaa varovasti käsinsyöttölokeroa kohti, kunnes kirjoittimen rulla tarttuu kiinni korttiin ja syöttää sen kirjoittimeen. Luku 2 Paperinkäsittely 23 Älä työnnä paperia kirjoittimeen väkisin, ettei seurauksena ole tulostushäiriö. Jos kyseessä on jatkuva käsinsyöttö, aseta uusi arkki lokeroon vasta sitten, kun edellinen arkki on tullut täysin ulos kirjoittimesta. Jos uusi arkki asetetaan lokeroon ennen kuin edellinen arkki on tullut ulos, tuloksena voi olla paperitukos. 24 Paperinkäsittely Luku 2 Luku 3 Canon Advanced Printing Technology Tässä luvusssa kuvataan CAPT (Canon Advanced Printing Technology) -ohjelmistoa. Luvussa on seuraavat tiedot: CAPT-ohjelmiston asennus Tulostus CAPT-ohjelmiston avulla Tulostustyön tilan tarkistus Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 25 CAPTohjelmiston asennus Jos LBP-1210 on paikalliskirjoitin (liitetty suoraan tietokoneeseen), tee alla kuvatut vaiheet. Jos LBP-1210 on jo verkossa ja haluat ottaa sen käyttöön, tee kohdan Liittäminen jo verkossa olevaan LBP-1210:een sivulla 58 vaiheet. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Käynnistä Windows 95, 98 tai Me. 1- tai myöhempää versiota, Plug and Play asennusta suoritettaessa saattaa ilmaantua virhe. Jos ilmaantuu virhe, asenna ohjelmisto CD-ROM: ia käyttäen. Kun haluat tarkistaa mitä Windows 95-versiota käytät, avaa säätöpaneelin järjestelmäikkuna ja katso version numero Yleiset tiedot -välilehdeltä.

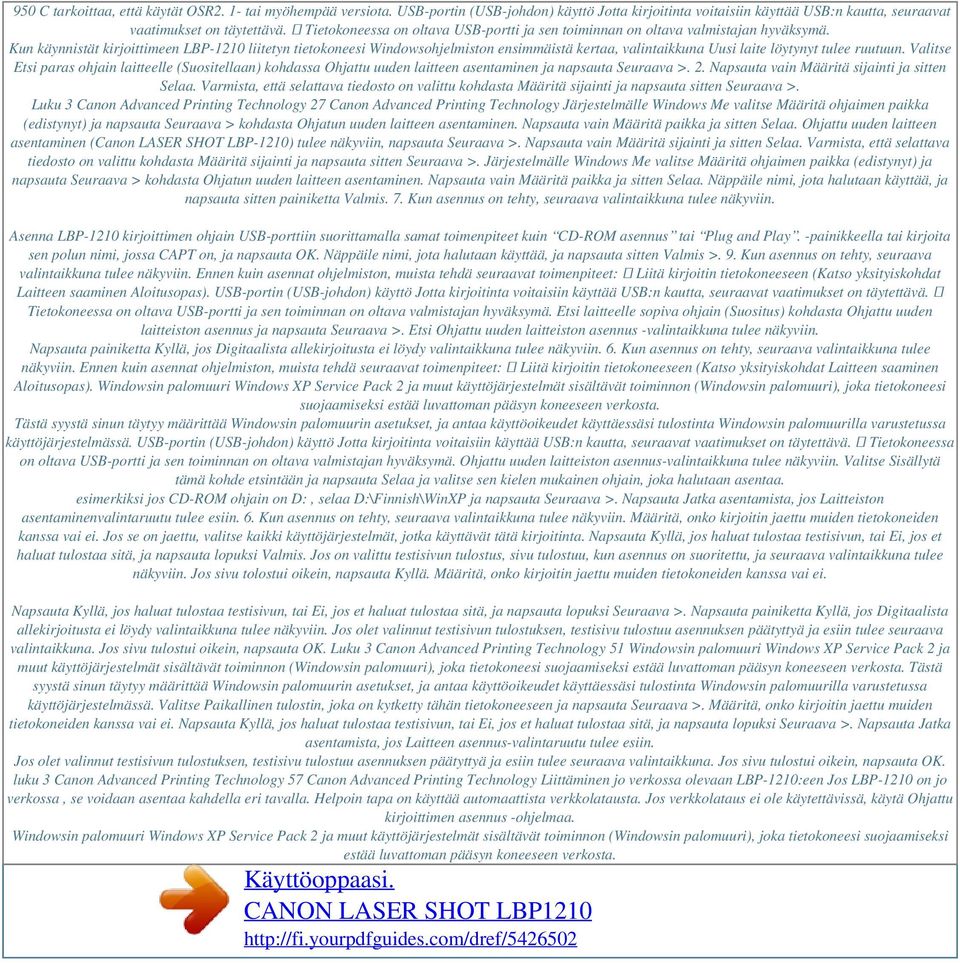

4 950 C tarkoittaa, että käytät OSR2. 1- tai myöhempää versiota. USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Kun käynnistät kirjoittimeen LBP-1210 liitetyn tietokoneesi Windowsohjelmiston ensimmäistä kertaa, valintaikkuna Uusi laite löytynyt tulee ruutuun. Valitse Etsi paras ohjain laitteelle (Suositellaan) kohdassa Ohjattu uuden laitteen asentaminen ja napsauta Seuraava >. 2. Napsauta vain Määritä sijainti ja sitten Selaa. Varmista, että selattava tiedosto on valittu kohdasta Määritä sijainti ja napsauta sitten Seuraava >. Luku 3 Canon Advanced Printing Technology 27 Canon Advanced Printing Technology Järjestelmälle Windows Me valitse Määritä ohjaimen paikka (edistynyt) ja napsauta Seuraava > kohdasta Ohjatun uuden laitteen asentaminen. Napsauta vain Määritä paikka ja sitten Selaa. Ohjattu uuden laitteen asentaminen (Canon LASER SHOT LBP-1210) tulee näkyviin, napsauta Seuraava >. Napsauta vain Määritä sijainti ja sitten Selaa. Varmista, että selattava tiedosto on valittu kohdasta Määritä sijainti ja napsauta sitten Seuraava >. Järjestelmälle Windows Me valitse Määritä ohjaimen paikka (edistynyt) ja napsauta Seuraava > kohdasta Ohjatun uuden laitteen asentaminen. Napsauta vain Määritä paikka ja sitten Selaa. Näppäile nimi, jota halutaan käyttää, ja napsauta sitten painiketta Valmis. 7. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Asenna LBP-1210 kirjoittimen ohjain USB-porttiin suorittamalla samat toimenpiteet kuin CD-ROM asennus tai Plug and Play. -painikkeella tai kirjoita sen polun nimi, jossa CAPT on, ja napsauta OK. Näppäile nimi, jota halutaan käyttää, ja napsauta sitten Valmis >. 9. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Liitä kirjoitin tietokoneeseen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Etsi laitteelle sopiva ohjain (Suositus) kohdasta Ohjattu uuden laitteiston asennus ja napsauta Seuraava >. Etsi Ohjattu uuden laitteiston asennus -valintaikkuna tulee näkyviin. Napsauta painiketta Kyllä, jos Digitaalista allekirjoitusta ei löydy valintaikkuna tulee näkyviin. 6. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Ennen kuin asennat ohjelmiston, muista tehdä seuraavat toimenpiteet: Liitä kirjoitin tietokoneeseen (Katso yksityiskohdat Laitteen saaminen Aloitusopas). Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. USB-portin (USB-johdon) käyttö Jotta kirjoitinta voitaisiin käyttää USB:n kautta, seuraavat vaatimukset on täytettävä. Tietokoneessa on oltava USB-portti ja sen toiminnan on oltava valmistajan hyväksymä. Ohjattu uuden laitteiston asennus-valintaikkuna tulee näkyviin. Valitse Sisällytä tämä kohde etsintään ja napsauta Selaa ja valitse sen kielen mukainen ohjain, joka halutaan asentaa. esimerkiksi jos CD-ROM ohjain on D:, selaa D:\Finnish\WinXP ja napsauta Seuraava >. Napsauta Jatka asentamista, jos Laitteiston asentaminenvalintaruutu tulee esiin. 6. Kun asennus on tehty, seuraava valintaikkuna tulee näkyviin. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Jos se on jaettu, valitse kaikki käyttöjärjestelmät, jotka käyttävät tätä kirjoitinta. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Valmis. Jos on valittu testisivun tulostus, sivu tulostuu, kun asennus on suoritettu, ja seuraava valintaikkuna tulee näkyviin. Jos sivu tolostui oikein, napsauta Kyllä. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Seuraava >. Napsauta painiketta Kyllä, jos Digitaalista allekirjoitusta ei löydy valintaikkuna tulee näkyviin. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta OK. Luku 3 Canon Advanced Printing Technology 51 Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. Valitse Paikallinen tulostin, joka on kytketty tähän tietokoneeseen ja napsauta Seuraava >. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Seuraava >. Napsauta Jatka asentamista, jos Laitteen asennus-valintaruutu tulee esiin. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta OK. luku 3 Canon Advanced Printing Technology 57 Canon Advanced Printing Technology Liittäminen jo verkossa olevaan LBP-1210:een Jos LBP-1210 on jo verkossa, se voidaan asentaa kahdella eri tavalla. Helpoin tapa on käyttää automaattista verkkolatausta. Jos verkkolataus ei ole käytettävissä, käytä Ohjattu kirjoittimen asennus -ohjelmaa. Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta.

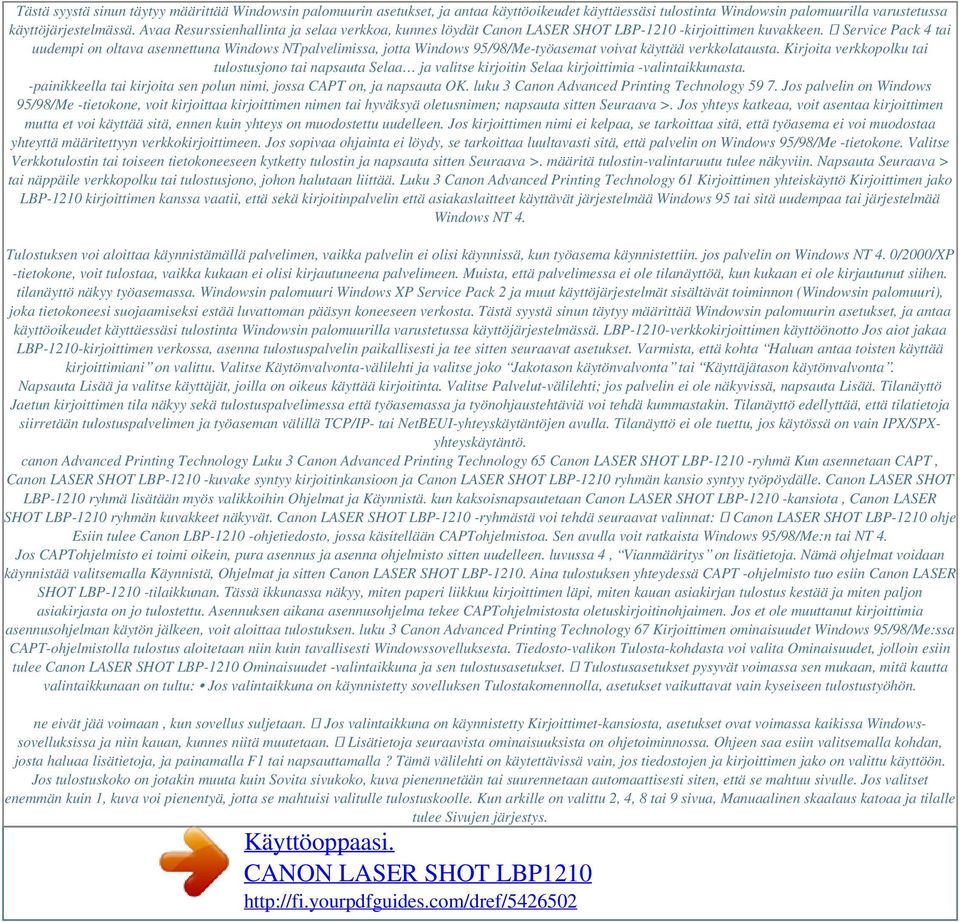

5 Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. Avaa Resurssienhallinta ja selaa verkkoa, kunnes löydät Canon LASER SHOT LBP kirjoittimen kuvakkeen. Service Pack 4 tai uudempi on oltava asennettuna Windows NTpalvelimissa, jotta Windows 95/98/Me-työasemat voivat käyttää verkkolatausta. Kirjoita verkkopolku tai tulostusjono tai napsauta Selaa ja valitse kirjoitin Selaa kirjoittimia -valintaikkunasta. -painikkeella tai kirjoita sen polun nimi, jossa CAPT on, ja napsauta OK. luku 3 Canon Advanced Printing Technology Jos palvelin on Windows 95/98/Me -tietokone, voit kirjoittaa kirjoittimen nimen tai hyväksyä oletusnimen; napsauta sitten Seuraava >. Jos yhteys katkeaa, voit asentaa kirjoittimen mutta et voi käyttää sitä, ennen kuin yhteys on muodostettu uudelleen. Jos kirjoittimen nimi ei kelpaa, se tarkoittaa sitä, että työasema ei voi muodostaa yhteyttä määritettyyn verkkokirjoittimeen. Jos sopivaa ohjainta ei löydy, se tarkoittaa luultavasti sitä, että palvelin on Windows 95/98/Me -tietokone. Valitse Verkkotulostin tai toiseen tietokoneeseen kytketty tulostin ja napsauta sitten Seuraava >. määritä tulostin-valintaruutu tulee näkyviin. Napsauta Seuraava > tai näppäile verkkopolku tai tulostusjono, johon halutaan liittää. Luku 3 Canon Advanced Printing Technology 61 Kirjoittimen yhteiskäyttö Kirjoittimen jako LBP-1210 kirjoittimen kanssa vaatii, että sekä kirjoitinpalvelin että asiakaslaitteet käyttävät järjestelmää Windows 95 tai sitä uudempaa tai järjestelmää Windows NT 4. Tulostuksen voi aloittaa käynnistämällä palvelimen, vaikka palvelin ei olisi käynnissä, kun työasema käynnistettiin. jos palvelin on Windows NT 4. 0/2000/XP -tietokone, voit tulostaa, vaikka kukaan ei olisi kirjautuneena palvelimeen. Muista, että palvelimessa ei ole tilanäyttöä, kun kukaan ei ole kirjautunut siihen. tilanäyttö näkyy työasemassa. Windowsin palomuuri Windows XP Service Pack 2 ja muut käyttöjärjestelmät sisältävät toiminnon (Windowsin palomuuri), joka tietokoneesi suojaamiseksi estää luvattoman pääsyn koneeseen verkosta. Tästä syystä sinun täytyy määrittää Windowsin palomuurin asetukset, ja antaa käyttöoikeudet käyttäessäsi tulostinta Windowsin palomuurilla varustetussa käyttöjärjestelmässä. LBP-1210-verkkokirjoittimen käyttöönotto Jos aiot jakaa LBP-1210-kirjoittimen verkossa, asenna tulostuspalvelin paikallisesti ja tee sitten seuraavat asetukset. Varmista, että kohta Haluan antaa toisten käyttää kirjoittimiani on valittu. Valitse Käytönvalvonta-välilehti ja valitse joko Jakotason käytönvalvonta tai Käyttäjätason käytönvalvonta. Napsauta Lisää ja valitse käyttäjät, joilla on oikeus käyttää kirjoitinta. Valitse Palvelut-välilehti; jos palvelin ei ole näkyvissä, napsauta Lisää. Tilanäyttö Jaetun kirjoittimen tila näkyy sekä tulostuspalvelimessa että työasemassa ja työnohjaustehtäviä voi tehdä kummastakin. Tilanäyttö edellyttää, että tilatietoja siirretään tulostuspalvelimen ja työaseman välillä TCP/IP- tai NetBEUI-yhteyskäytäntöjen avulla. Tilanäyttö ei ole tuettu, jos käytössä on vain IPX/SPXyhteyskäytäntö. canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 65 Canon LASER SHOT LBP ryhmä Kun asennetaan CAPT, Canon LASER SHOT LBP kuvake syntyy kirjoitinkansioon ja Canon LASER SHOT LBP-1210 ryhmän kansio syntyy työpöydälle. Canon LASER SHOT LBP-1210 ryhmä lisätään myös valikkoihin Ohjelmat ja Käynnistä. kun kaksoisnapsautetaan Canon LASER SHOT LBP kansiota, Canon LASER SHOT LBP-1210 ryhmän kuvakkeet näkyvät. Canon LASER SHOT LBP ryhmästä voi tehdä seuraavat valinnat: Canon LASER SHOT LBP-1210 ohje Esiin tulee Canon LBP ohjetiedosto, jossa käsitellään CAPTohjelmistoa. Sen avulla voit ratkaista Windows 95/98/Me:n tai NT 4. Jos CAPTohjelmisto ei toimi oikein, pura asennus ja asenna ohjelmisto sitten uudelleen. luvussa 4, Vianmääritys on lisätietoja. Nämä ohjelmat voidaan käynnistää valitsemalla Käynnistä, Ohjelmat ja sitten Canon LASER SHOT LBP Aina tulostuksen yhteydessä CAPT -ohjelmisto tuo esiin Canon LASER SHOT LBP tilaikkunan. Tässä ikkunassa näkyy, miten paperi liikkuu kirjoittimen läpi, miten kauan asiakirjan tulostus kestää ja miten paljon asiakirjasta on jo tulostettu. Asennuksen aikana asennusohjelma tekee CAPTohjelmistosta oletuskirjoitinohjaimen. Jos et ole muuttanut kirjoittimia asennusohjelman käytön jälkeen, voit aloittaa tulostuksen. luku 3 Canon Advanced Printing Technology 67 Kirjoittimen ominaisuudet Windows 95/98/Me:ssa CAPT-ohjelmistolla tulostus aloitetaan niin kuin tavallisesti Windowssovelluksesta. Tiedosto-valikon Tulosta-kohdasta voi valita Ominaisuudet, jolloin esiin tulee Canon LASER SHOT LBP-1210 Ominaisuudet -valintaikkuna ja sen tulostusasetukset. Tulostusasetukset pysyvät voimassa sen mukaan, mitä kautta valintaikkunaan on tultu: Jos valintaikkuna on käynnistetty sovelluksen Tulostakomennolla, asetukset vaikuttavat vain kyseiseen tulostustyöhön. ne eivät jää voimaan, kun sovellus suljetaan. Jos valintaikkuna on käynnistetty Kirjoittimet-kansiosta, asetukset ovat voimassa kaikissa Windowssovelluksissa ja niin kauan, kunnes niitä muutetaan. Lisätietoja seuraavista ominaisuuksista on ohjetoiminnossa. Ohjeen saa esiin valitsemalla kohdan, josta haluaa lisätietoja, ja painamalla F1 tai napsauttamalla? Tämä välilehti on käytettävissä vain, jos tiedostojen ja kirjoittimen jako on valittu käyttöön. Jos tulostuskoko on jotakin muuta kuin Sovita sivukoko, kuva pienennetään tai suurennetaan automaattisesti siten, että se mahtuu sivulle. Jos valitset enemmän kuin 1, kuva voi pienentyä, jotta se mahtuisi valitulle tulostuskoolle. Kun arkille on valittu 2, 4, 8 tai 9 sivua, Manuaalinen skaalaus katoaa ja tilalle tulee Sivujen järjestys.

6 Manuaalinen skaalaus avulla voi pienentää tai suurentaa kuvia. Tämä vaihtoehto tulee näkyviin vain, kun 1 sivu arkille on valittu Sivun asettelu-kohtaan. valitse pienennys- tai suurennusprosentti (10-200). Näytä asetukset Canon Advanced Printing Technology Saat nopean kuvan käytössä olevista asetuksista napsauttamalla Näytä asetukset, joka on Sivun asetukset-, Viimeistely- ja Laatu-välilehdillä. kunkin välilehden asetukset saa näkyviin valitsemalla ne Näytä asetukset-valintaikkunassa. Paperityyppi näyttää avattavan Paperityyppi-valikon, josta voidaan valita tulostukseen sopiva paperityyppi. Valittavat paperityypit ovat seuraavat: Tavallinen paperi Kalvot Erikoispaperi 1 Erikoispaperi 2 (Paperi, jonka paino on g/m2) (Piirtoheitinkalvo) (Paperi, jonka paino on 64 g/m2 tai enemmän, A4/letter-koko tai suurempi, joka kiertyy helposti. ) (Paperi, jonka paino on 91 g/m2 tai enemmän, A4/letter-koko tai suurempi. ) Canon Advanced Printing Technology Luku 3 73 Kun tulostetaan A4-kokoiselle tai pienemmälle paperille, ohjain tulostaa kuten Tavallinen paperi vaikka on valittu Erikoispaperi 1 tai Erikoispaperi 2. Oma paperikokoasetus Oma paperikoko-asetuksella, joka on Sivun asetukset -välilehdellä, voi määrittää omia paperikokoja (lomakkeita) nopeasti valittaviksi. Voit halutessasi kirjoittaa ainutkertaisen nimen Nimi-kohtaan. Lomakepohja Lomakepohjan avulla voit lisätä usein käytettyä tietoa, kuten logon, sovelluksesta tuleviin tulostustietoihin. voit esimerkiksi automaattisesti tulostaa logon laadittuihin kirjeisiin. 74 Canon Advanced Printing Technology Luku 3 Sivun asetukset -välilehdeltä pääsee kohdasta Lomakepohja määrittämään, miten lomakepohjan tiedot ja tulostustiedot tulostuvat: mihin kohtaan ja minkä kokoisena lomakepohjan tiedot tulostetaan ja tulostetaanko ne edustalle (sovellustietojen päälle) vai taustalle (sovellustietojen alle). valitse lomaketiedot sisältävä tiedosto Selaa -painikkeella. Tiedostonimi näyttää parhaillaan valittuna olevan lomakepohjan tiedostonimen. Lomakepohjatiedoston on oltava Windows-bittikartta tai Windows-metatiedosto. Lomakepohjan sijoitus -asetuksella voi määrittää, onko lomakepohja sovelluksen tietojen takana vai edessä (Tausta, Edusta). Yksikkö-asetuksella voi valita mittayksikön (Senttimetriä tai Tuumaa). palauta oletukset -toiminto palauttaa Vasen-, Ylä-, Leveys- ja Korkeusasetukset oletusarvoihinsa. Luku 3 Canon Advanced Printing Technology 75 Canon Advanced Printing Technology Profiili Profiili-toiminnolla voi tallentaa ja palauttaa Sivun asetukset, Viimeistely ja Laatu -välilehtien asetukset, jolloin asetusten yhdistelmiä voi helposti lisätä, muokata ja valita. profiileja voi olla enintään 50. Jos valitset Salasanat-ohjauspaneelin Käyttäjäprofiilit-välilehdelle Käyttäjät voivat mukauttaa määrityksiä ja työpöydän asetuksia, kullekin käyttäjälle voidaan tehdä 50 profiilia. Lisää profiili Asetusten määrityksen jälkeen voit luoda uuden profiilin napsauttamalla Lisää -painiketta Sivun asetukset, Viimeistely- tai Laatu-välilehdellä. Näytä asetukset >> -painike näyttää tai piilottaa profiilin asetukset. 76 Canon Advanced Printing Technology Luku 3 Profiilin muokkaus Profiilin luonnin jälkeen voit valita sen valikosta Sivun asetukset, Viimeistely- tai Laatu-välilehdeltä. Profiilien järjestys tässä luettelossa on sama kuin valikoissa. Profiilit voi palauttaa vain palauttamalla kirjoittimen nimen ruutu, jos haluat, että asiakirja lajitellaan. profiili on lisätietoja sivulla voi pakottaa sivut tulostumaan, vaikka paperikoko ei olisi oikea. Jos tämä on valittuna, ohjelma pyytää vaihtamaan paperia, kun se ei vastaa asetuksia. Oletusarvoisesti tätä asetusta ei ole 3 Canon Advanced Printing Technology 79 Canon Advanced Printing Technology Lisäasetukset Lisäasetukset-painikkeella saa esiin Väriaineen tummuuden, Väriaineensäästön ja Automaattisen kuvan viimeistelyn asetukset. Väriaineen tummuus-asetuksella voi määrittää, miten vaaleita tai tummia sivuista kuvan parannus on Canonin tulostustekniikka, joka havaitsee ja viimeistelee automaattisesti merkkien ja grafiikan rosoiset reunat ja kaaret. Saat vastaavat valintaikkunat näkyviin myös valitsemalla sovelluksessa Tiedosto-valikosta Tulosta tai Sivun asetukset. Ohjeen saa esiin valitsemalla kohdan, josta haluaa lisätietoja, ja painamalla F1 tai napsauttamalla? Käytä taustatulostusta, jotta ohjelma vapautuisi nopeammin tulostustyöstä ja Aloita tulostus heti määritetään automaattisesti, kun kirjoitinohjain asennetaan. Tässä valintaikkunassa on luettelo käytettävissä olevista lomakkeista ja niiden määrityksistä (lomakkeiden korkeus on 12,7-35,56 cm ja leveys 7,62-21,59 cm), jotka on määritetty tulostuspalvelimen Ominaisuudetvalintaikkunan Valitse lomakkeet-välilehdellä. Luettelossa on vain ne lomakkeet, jotka vastaavat kirjoittimen määrityksiä. Jos tulostuskoko on jotakin muuta kuin Sovita sivukoko, kuva pienennetään tai suurennetaan automaattisesti siten, että se mahtuu sivulle. 88 Canon Advanced Printing Technology Luku 3 Sivun asettelu -asetuksen avulla voit valita arkille tulostuvien sivujen määrän (1, 2, 4, 8, 9). Jos valitset enemmän kuin 1, kuva saattaa pienentyä, jotta se mahtuisi valitulle tulostuskoolle. Kun arkille on valittu 2, 4, 8 tai 9 sivua, Manuaalinen skaalaus -kohta katoaa ja sen tilalle tulee Sivujen järjestys. Manuaalinen skaalaus avulla voi pienentää tai suurentaa kuvia. Tämä vaihtoehto tulee näkyviin vain, kun 1 sivu arkille on valittu Sivun asettelu-kohtaan. valitse pienennys- tai suurennusprosentti (10-200). Näytä asetukset Saat nopean kuvan käytössä olevista asetuksista napsauttamalla Näytä asetukset, joka on Sivun asetukset, Viimeistely- ja Laatuvälilehdillä. kunkin välilehden asetukset saa näkyviin valitsemalla ne Näytä asetukset-valintaikkunassa. Paperityyppi näyttää avattavan Paperityyppi-valikon, josta voidaan valita tulostukseen sopiva paperityyppi. Valittavat paperityypit ovat seuraavat: Tavallinen paperi Kalvot Erikoispaperi 1 (Paperi, jonka paino on g/m2) (Piirtoheitinkalvo) (Paperi, jonka paino on 64 g/m2 tai enemmän, A4/letter-koko tai suurempi, joka kiertyy helposti.

7 ) (Paperi, jonka paino on 91 g/m2 tai enemmän, A4/letter-koko tai suurempi. ) Erikoispaperi 2 Luku 3 Canon Advanced Printing Technology 89 Canon Advanced Printing Technology Kun tulostetaan A4-kokoiselle tai pienemmälle paperille, ohjain tulostaa kuten Tavallinen paperi vaikka on valittu Erikoispaperi 1 tai Erikoispaperi 2. Lomakepohja Lomakepohjan avulla voit lisätä usein käytettyä tietoa, kuten logon, sovelluksesta tuleviin tulostustietoihin. voit esimerkiksi automaattisesti tulostaa logon laadittuihin kirjeisiin. Sivun asetukset-välilehdeltä pääsee kohdasta Lomakepohja määrittämään, miten lomakepohjan tiedot ja tulostustiedot tulostuvat: mihin kohtaan ja minkä kokoisena lomakepohjan tiedot tulostetaan ja tulostetaanko ne edustalle (sovellustietojen päälle) vai taustalle (sovellustietojen alle). valitse lomaketiedot sisältävä tiedosto Selaa -painikkeella. Tiedostonimi näyttää parhaillaan valittuna olevan lomakepohjan tiedostonimen. Lomakepohjatiedoston on oltava Windows-bittikartta tai Windows-metatiedosto. Lomakepohjan sijoitus-asetuksella voi määrittää, onko lomakepohja sovelluksen tietojen takana vai edessä (Tausta, Edusta). Yksikkö-asetuksella voi valita mittayksikön (Senttimetriä tai Tuumaa). canon Advanced Printing Technology Palauta oletukset-toiminto palauttaa Vasen-, Ylä-, Leveys- ja Korkeusasetukset oletusarvoihinsa. Luku 3 Canon Advanced Printing Technology 91 Profiilit Profiili-toiminnolla voi tallentaa ja palauttaa Sivun asetukset, Viimeistely ja Laatu -välilehtien asetukset, jolloin asetusten yhdistelmiä voi helposti lisätä, muokata ja valita. Lisää profiili Asetusten määrityksen jälkeen voit luoda uuden profiilin napsauttamalla Lisää -painiketta Sivun asetukset, Viimeistely- tai Laatu-välilehdellä. Näytä asetukset >> -painike näyttää tai piilottaa profiilin asetukset. 92 Canon Advanced Printing Technology Luku 3 Profiilin muokkaus Profiilin luonnin jälkeen voit valita sen valikosta Sivun asetukset, Viimeistely- tai Laatu-välilehdeltä. Profiilien järjestys tässä luettelossa on sama kuin valikoissa. Profiilit voi palauttaa vain palauttamalla kirjoittimen nimen ruutu, jos haluat, että asiakirja lajitellaan. profiili on lisätietoja sivulla tätä ei valita, EMF-tausta-ajo ei toïmi. Oletusarvoisesti näitä asetuksia ei ole avautuu ja siinä on tietoja valitusta näkyy kuvaus toimia vaativista osoittaa aktiivisen työn asetuksia voi muuttaa asiakirjan tulostuessa, mutta muuttuneet asetukset tulevat voimaan vasta seuraavan tulostustyön yhteydessä. Äänet-Tällä voi valita, milloin ääniä soitetaan. Toista kaikki äänet-ääni soitetaan aina, kun kirjoitin on toiminnassa. Toista vain varoitusäänet-ääni soitetaan vain, kun kirjoittimessa on virhetilanne. Älä toista mitään ääniä-äänet eivät ole käytössä. 102 Canon Advanced Printing Technology Luku 3 Tilan tarkistus-tässä voi valita, milloin tilaikkuna tulee näkyviin. Tilaa valvotaan aina-tilaikkuna valvoo jatkuvasti kirjoitinta. Tilaa valvotaan vain tilaikkunan on näkyvissa-tilaikkuna valvoo kirjoitinta vain silloin, kun tilaikkuna on näkyvissä. Tilaa valvotaan vain tulostuksen aikana-tilaikkuna valvoo kirjoitinta vain tulostuksen aikana. Aina päällä-tilaikkuna näkyy kaikkien työpöydän ikkunoiden päällä. Portin asetukset Tässä valintaikkunassa voi määrittää, miten tietokone on yhteydessä kirjoittimen kanssa rinnakkaisportin kautta. Ennen kuin teet muutoksia, tarkista tietokoneen mukana tulleesta käyttöoppaasta, minkälainen portti tietokoneessa on. 104 Canon Advanced Printing Technology Luku 3 Työkalurivin käyttö Työkalurivillä on kolme painiketta, joilla tulostustyön voi keskeyttää tai poistaa tulostustyön tai jatkaa sitä. Jatka työtä: Tämä jatkaa tulostusta keskeytyksen jälkeen. Jos tulostettavana on useita asiakirjoja, CAPT-ohjelmisto jatkaa seuraavasta jonossa olevasta tulostustyöstä ja näyttää sen tilan. Kaikki jonon tulostustyöt voi peruuttaa kerralla valitsemalla Käynnistä-valikosta Asetukset-komennon ja valitsemalla sitten Kirjoittimet-kansion ja napsauttamalla kahdesti Canon LASER SHOT LBP kuvaketta, jolloin esiin tulee Canon LASER SHOT LBP valintaikkuna. valitse kaikki työt ja poista ne. Canon Advanced Printing Technology Kun Tulostetut työt -välilehti on valittu, mikään painikkeista ei ole näkyvissä. luku 3 Canon Advanced Printing Technology 105 Välilehti-ikkunan käyttö Tulostustyö Tällä välilehdellä on parhaillaan tulostuvaan työhön liittyviä tietoja. Näytössä on seuraavat tiedot: Asiakirjan nimi Käyttäjän nimi Tietokoneen nimi Aikaa jäljellä arviolta Arvioitu lopetusaika Jotkin näistä tiedoista eivät ehkä näy kirjoittimen tilan mukaan. 106 Canon Advanced Printing Technology Luku 3 Tulostetut työt Tällä välilehdellä on tulostettuihin töihin liittyviä tietoja. Näytössä on seuraavat tiedot: Asiakirjan nimi Tila Omistaja Sivuja Tulostettu Työtietoalueessa oleva työhistoria voi sisältää 100 työn tiedot alkaen siitä, kun tilaikkuna on avattu. työhistoria tyhjenee, kun suljet tilaikkunan. Luku 3 Canon Advanced Printing Technology 107 Canon Advanced Printing Technology Odottavat työt Tällä välilehdellä on tietoja töistä, joita ei ole vielä windows NT pienentää ikkunan uudelleen mutta et voi jatkaa tulostusta, ennen kuin teet täysikokoisessa ikkunassa kuvatut toimet. varoitus Virhe on ilmennyt ja kirjoitin voi tarvita huoltoa. Ota tarvittaessa yhteys valtuutettuun huoltoedustajaan. poikkeustilanne Jotakin on vikana kirjoittimessa tai sen yhteyksissä. Tulostus ei ole mahdollista, ennen kuin vika on korjattu. 110 Canon Advanced Printing Technology Luku 3 Tilaikkunan sulkeminen Sulje ikkuna niin kuin mikä tahansa muukin ikkuna napsauttamalla sulkemispainiketta.

8 Jos tilaikkuna avautuu automaattisesti tulostuksen tai virheen takia, ikkuna sulkeutuu automaattisesti, kun tulostus päättyy tai virhetilanne poistuu. ilmoitukset CAPT-ohjelmisto antaa tietoa tulostustyöstä ja kirjoittimesta. Kun ilmoitusalueessa mainitaan paperin koko, kuten Vaihda paperiksi Letter, määritä käytettävä paperikoko seuraavan taulukon mukaan. Tuntematon Mikä tahansa Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 111 Ilmoitukset ja äänet CAPT-ohjelmiston mukana tulee äänitiedostoja, joissa on puhuttuja versioita asiakirjan tulostuksen aikana tulevista ilmoituksista. Jos olet asentanut äänitiedostot ja käytettävissä on kaksisuuntainen tiedonsiirto ja äänikortti, CAPT-ohjelmisto voi soittaa nämä ääniilmoitukset. Asetukset-valikon Tila-asetukset-valintaikkunassa voi ottaa äänet käyttöön tai poistaa ne käytöstä. WAV 112 Canon Advanced Printing Technology Luku 3 Varoitusilmoitukset Puhuttu ilmoitus Lisää paperia kirjoittimeen Paperitukos Sulje kirjoittimen kansi Kirjoitin ei vastaa Kirjoitinvirhe Vaihda paperi Tarkista tulostuspalvelin Muisti ei riitä Puhdistus Tarkista värikasetti Kirjoitin on varattu Portti on varattu Tapahtuma Paperi lopussa Paperitukos Kirjoittimen kansi on auki Kirjoitin ei vastaa Kirjoitinvirhe Väärä paperikoko Tulostuspalvelin ei käytössä Työmuisti lopussa Puhdistus käynnissä Ei kasettia Kirjoitin käsittelee toista työtä Valittu kirjoitinportti on toisen laitteen käytössä Tulostusta ei voi saattaa loppuun Tiedostonimi CAP2ADDP. WAV Luku 3 Canon Advanced Printing Technology Canon Advanced Printing Technology Luku 3 Luku 4 Vianmääritys Tässä luvussa on tietoja, joiden avulla voi ratkaista kirjoittimeen liittyviä ongelmia. Ongelmalla voi olla yksi tai useita syitä, kuten tietokonehäiriö, ohjelmistovirhe, kirjoittimen kaapeli tai kirjoitin. Monet tulostusongelmat liittyvät siihen, miten ohjelmisto toimii kirjoittimen kanssa. Jos kirjoittimella voi tulostaa itsetestin mutta ei muita töitä tai jos kirjoittimen tulostusjälki ei ole odotetunlainen, ongelma on tietokoneessa, ohjelmistossa tai kaapeleissa. Jos kirjoitin ei toimi oikein, kokeile tässä luvussa olevia ehdotuksia annetussa järjestyksessä. Tietojen hakeminen Ongelma Paperitukokset Paperitukoksien paikannus Paperitukoksien poisto Tulostuslaatuongelmat Tulosteessa on valkoisia pystyjuovia Tulosteessa on mustia pisteitä Tuloste on liian vaalea Tuloste on liian tumma Kirjoitinongelmat CAPT-ongelmat CAPT-ilmoitukset Vianmääritysohjelman käyttö CAPT-ohjelmiston asennuksen purku Luku 4 Sivu Vianmääritys Vianmääritys 115 Jos kirjoittimessa on ongelma, jota ei voi ratkaista tämän luvun tietojen avulla, ota yhteys Canonin valtuutettuun huoltoedustajaan. Ennen kuin otat yhteyden Canoniin, varmista, että sinulla on seuraavat tiedot: Tuotenimi (LASER SHOT LBP-1210) Sarjanumero (kirjoittimen pohjassa olevassa tarrassa) Ostopaikka Ongelman luonne Toimet, joilla ongelmaa ja sen seurauksia yritettiin poistaa 116 Vianmääritys Luku 4 Paperitukokset Paperitukoksien paikannus Paperitukoksia voi esiintyä useissa paperiradan kohdissa. Muista tarkistaa kaikki alueet ennen tulostuksen jatkamista. ➀Paperinsyöttöalue ➁Kuvanmuodostusalue ➂Tulostusalue (tekstipuoli alaspäin) ➃Tulostusalue (tekstipuoli ylöspäin) Luku 4 Vianmääritys 117 Vianmääritys Paperitukosten poistoa edeltävät toimet Tee alla mainitut toimet, ennen kuin yrität poistaa paperitukosta. Poista kellot ja mahdolliset rannerenkaat tai sormukset, ennen kuin kosketat kirjoittimen sisäosia. Nämä esineet voivat vahingoittua, jos ne joutuvat kosketuksiin kirjoittimen sisäosien kanssa. 1. Jos kasetissa tai teksti alaspäin tapahtuvan tulostuksen ulostuloalustalla on paperia, ota se pois ensin ja avaa etukantta sitten molemmin käsin, kunnes se pysähtyy. 118 Vianmääritys Luku 4 Älä jätä kasettia valoon yli 5 minuutiksi. Aseta kasetti tarvittaessa alkuperäiseen suojapussiinsa tai kiedo se paksuun kankaaseen, jotta valo ei pääse siihen. Luku 4 Vianmääritys 119 Vianmääritys VAARA: Tulostusalueen varjostettu osa on kuuma, kun kirjoitin on käytössä. Älä kosketa tähän alueeseen, koska siitä saattaa seurata vammoja. Kun poistat paperitukosta, älä kosketa siirtorullaa (varjostettu osa), jonka pinta on hyvin herkkä, sillä pinnan naarmuuntuminen tai sormista tarttuvan rasvan joutuminen sille voivat heikentää tulostuslaatua. Ole varovainen, kun poistat paperia, sillä paperilla oleva väriaine saattaa tarttua käsiin tai vaatteisiin. Jos näin käy, pese se heti pois kylmällä juoksevalla vedellä. Älä koske siirtorullan pään lähellä olevia tappeja, jottei kirjoitin vahingoittuisi. 120 Vianmääritys Luku 4 Paperitukoksien poisto Poista paperitukos molemmin käsin kirjoittimesta. Paperitukos paperinsyöttöalueessa Paperista on siirtynyt kirjoittimeen vain pieni osa Vianmääritys Vedä kiinni jäänyt paperi hitaasti ja varovasti molemmin käsin ylös ja ulos kasetista. Varo, ettei paperi repeydy vetämisen aikana. Siirrä paperia molemmin käsin varovasti sisäänpäin ja vedä se sitten varovasti ulos. 2. Käännä paperin alkureunaa ulospäin niin, että tulostuspinta on rullan sisäpuolella, ja vedä sitten varovasti rullaantunut paperi ulos kirjoittimesta. 3. Jos paperin etureuna on näkyvissä mutta se ei ole vielä kuvanmuodostusalueella, vedä paperia eteenpäin ja kierrä sitä rullalle. 122 Vianmääritys Luku 4 Älä vedä kiinni juuttunutta paperia eteenpäin paperikasetista. se saattaa aiheuttaa kirjoittimen menemisen epäkuntoon. Vedä kiinni juuttunut paperi ulos varovasti. Aseta kasetti takaisin ja sulje etukansi. Käännä paperi rullalle takareunasta niin, että tulostuspuoli jää rullan sisäpuolelle ja paperi tulee pois kuvanmuodostusalueelta. Vedä sitten rullalla oleva paperi varovasti ulos kirjoittimesta. Paperitukos ulostuloalueella, jossa arkit ovat tekstipuoli alaspäin Poista paperitukos molemmin käsin kirjoittimesta. Vedä kiinni juuttunutta paperia varovasti teksti alaspäin tapahtuvan tulostuksen ulostulorullien välistä kunnes alkureuna tulee esiin kirjoittimesta.

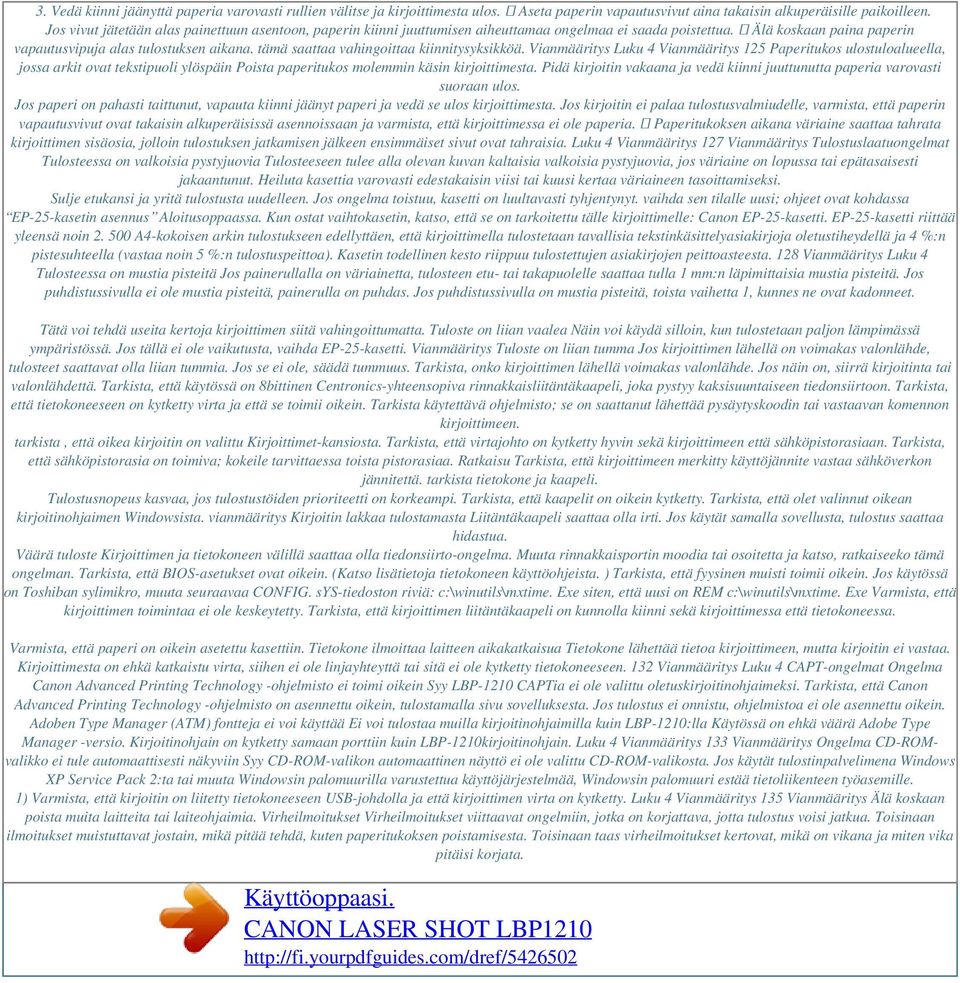

9 3. Vedä kiinni jäänyttä paperia varovasti rullien välitse ja kirjoittimesta ulos. Aseta paperin vapautusvivut aina takaisin alkuperäisille paikoilleen. Jos vivut jätetään alas painettuun asentoon, paperin kiinni juuttumisen aiheuttamaa ongelmaa ei saada poistettua. Älä koskaan paina paperin vapautusvipuja alas tulostuksen aikana. tämä saattaa vahingoittaa kiinnitysyksikköä. Vianmääritys Luku 4 Vianmääritys 125 Paperitukos ulostuloalueella, jossa arkit ovat tekstipuoli ylöspäin Poista paperitukos molemmin käsin kirjoittimesta. Pidä kirjoitin vakaana ja vedä kiinni juuttunutta paperia varovasti suoraan ulos. Jos paperi on pahasti taittunut, vapauta kiinni jäänyt paperi ja vedä se ulos kirjoittimesta. Jos kirjoitin ei palaa tulostusvalmiudelle, varmista, että paperin vapautusvivut ovat takaisin alkuperäisissä asennoissaan ja varmista, että kirjoittimessa ei ole paperia. Paperitukoksen aikana väriaine saattaa tahrata kirjoittimen sisäosia, jolloin tulostuksen jatkamisen jälkeen ensimmäiset sivut ovat tahraisia. Luku 4 Vianmääritys 127 Vianmääritys Tulostuslaatuongelmat Tulosteessa on valkoisia pystyjuovia Tulosteeseen tulee alla olevan kuvan kaltaisia valkoisia pystyjuovia, jos väriaine on lopussa tai epätasaisesti jakaantunut. Heiluta kasettia varovasti edestakaisin viisi tai kuusi kertaa väriaineen tasoittamiseksi. Sulje etukansi ja yritä tulostusta uudelleen. Jos ongelma toistuu, kasetti on luultavasti tyhjentynyt. vaihda sen tilalle uusi; ohjeet ovat kohdassa EP-25-kasetin asennus Aloitusoppaassa. Kun ostat vaihtokasetin, katso, että se on tarkoitettu tälle kirjoittimelle: Canon EP-25-kasetti. EP-25-kasetti riittää yleensä noin A4-kokoisen arkin tulostukseen edellyttäen, että kirjoittimella tulostetaan tavallisia tekstinkäsittelyasiakirjoja oletustiheydellä ja 4 %:n pistesuhteella (vastaa noin 5 %:n tulostuspeittoa). Kasetin todellinen kesto riippuu tulostettujen asiakirjojen peittoasteesta. 128 Vianmääritys Luku 4 Tulosteessa on mustia pisteitä Jos painerullalla on väriainetta, tulosteen etu- tai takapuolelle saattaa tulla 1 mm:n läpimittaisia mustia pisteitä. Jos puhdistussivulla ei ole mustia pisteitä, painerulla on puhdas. Jos puhdistussivulla on mustia pisteitä, toista vaihetta 1, kunnes ne ovat kadonneet. Tätä voi tehdä useita kertoja kirjoittimen siitä vahingoittumatta. Tuloste on liian vaalea Näin voi käydä silloin, kun tulostetaan paljon lämpimässä ympäristössä. Jos tällä ei ole vaikutusta, vaihda EP-25-kasetti. Vianmääritys Tuloste on liian tumma Jos kirjoittimen lähellä on voimakas valonlähde, tulosteet saattavat olla liian tummia. Jos se ei ole, säädä tummuus. Tarkista, onko kirjoittimen lähellä voimakas valonlähde. Jos näin on, siirrä kirjoitinta tai valonlähdettä. Tarkista, että käytössä on 8bittinen Centronics-yhteensopiva rinnakkaisliitäntäkaapeli, joka pystyy kaksisuuntaiseen tiedonsiirtoon. Tarkista, että tietokoneeseen on kytketty virta ja että se toimii oikein. Tarkista käytettävä ohjelmisto; se on saattanut lähettää pysäytyskoodin tai vastaavan komennon kirjoittimeen. tarkista, että oikea kirjoitin on valittu Kirjoittimet-kansiosta. Tarkista, että virtajohto on kytketty hyvin sekä kirjoittimeen että sähköpistorasiaan. Tarkista, että sähköpistorasia on toimiva; kokeile tarvittaessa toista pistorasiaa. Ratkaisu Tarkista, että kirjoittimeen merkitty käyttöjännite vastaa sähköverkon jännitettä. tarkista tietokone ja kaapeli. Tulostusnopeus kasvaa, jos tulostustöiden prioriteetti on korkeampi. Tarkista, että kaapelit on oikein kytketty. Tarkista, että olet valinnut oikean kirjoitinohjaimen Windowsista. vianmääritys Kirjoitin lakkaa tulostamasta Liitäntäkaapeli saattaa olla irti. Jos käytät samalla sovellusta, tulostus saattaa hidastua. Väärä tuloste Kirjoittimen ja tietokoneen välillä saattaa olla tiedonsiirto-ongelma. Muuta rinnakkaisportin moodia tai osoitetta ja katso, ratkaiseeko tämä ongelman. Tarkista, että BIOS-asetukset ovat oikein. (Katso lisätietoja tietokoneen käyttöohjeista. ) Tarkista, että fyysinen muisti toimii oikein. Jos käytössä on Toshiban sylimikro, muuta seuraavaa CONFIG. sys-tiedoston riviä: c:\winutils\mxtime. Exe siten, että uusi on REM c:\winutils\mxtime. Exe Varmista, että kirjoittimen toimintaa ei ole keskeytetty. Tarkista, että kirjoittimen liitäntäkaapeli on kunnolla kiinni sekä kirjoittimessa että tietokoneessa. Varmista, että paperi on oikein asetettu kasettiin. Tietokone ilmoittaa laitteen aikakatkaisua Tietokone lähettää tietoa kirjoittimeen, mutta kirjoitin ei vastaa. Kirjoittimesta on ehkä katkaistu virta, siihen ei ole linjayhteyttä tai sitä ei ole kytketty tietokoneeseen. 132 Vianmääritys Luku 4 CAPT-ongelmat Ongelma Canon Advanced Printing Technology -ohjelmisto ei toimi oikein Syy LBP-1210 CAPTia ei ole valittu oletuskirjoitinohjaimeksi. Tarkista, että Canon Advanced Printing Technology -ohjelmisto on asennettu oikein, tulostamalla sivu sovelluksesta. Jos tulostus ei onnistu, ohjelmistoa ei ole asennettu oikein. Adoben Type Manager (ATM) fontteja ei voi käyttää Ei voi tulostaa muilla kirjoitinohjaimilla kuin LBP-1210:lla Käytössä on ehkä väärä Adobe Type Manager -versio. Kirjoitinohjain on kytketty samaan porttiin kuin LBP-1210kirjoitinohjain. Luku 4 Vianmääritys 133 Vianmääritys Ongelma CD-ROMvalikko ei tule automaattisesti näkyviin Syy CD-ROM-valikon automaattinen näyttö ei ole valittu CD-ROM-valikosta. Jos käytät tulostinpalvelimena Windows XP Service Pack 2:ta tai muuta Windowsin palomuurilla varustettua käyttöjärjestelmää, Windowsin palomuuri estää tietoliikenteen työasemille. 1) Varmista, että kirjoitin on liitetty tietokoneeseen USB-johdolla ja että kirjoittimen virta on kytketty. Luku 4 Vianmääritys 135 Vianmääritys Älä koskaan poista muita laitteita tai laiteohjaimia. Virheilmoitukset Virheilmoitukset viittaavat ongelmiin, jotka on korjattava, jotta tulostus voisi jatkua. Toisinaan ilmoitukset muistuttavat jostain, mikä pitää tehdä, kuten paperitukoksen poistamisesta. Toisinaan taas virheilmoitukset kertovat, mikä on vikana ja miten vika pitäisi korjata.

10 Powered by TCPDF ( Sulje etukansi hyvin käyttäen molempia käsiä. vianmääritys 4 Kytke virtajohto pistorasiaan ja kytke virta kirjoittimeen. 5 Jos virhe toistuu, ota yhteys Canonin valtuutettuun huoltoedustajaan. Yritä jotakin seuraavista toimista: Sulje muut sovellukset tämän työn tulostuksen ajaksi. Muotoile monimutkaisimmat tulostustyön sivut uudelleen, jotta kuvia ja muita monimutkaisia muotoiluja olisi vähemmän. Seuraa kirjoittimen tilaikkunan ohjeita tai katso tässä luvussa aiemmin ollutta kohtaa Paperitukoksien poisto. tulostus jatkuu automaattisesti, kun paperitukos on poistettu. Kirjoittimen kansi on jäänyt auki tai värikasettia ei ole asetettu paikalleen paperitukoksen poiston jälkeen. Sulje kansi, että voit jatkaa tulostusta. tietokone ja kirjoitin eivät ole yhteydessä toisiinsa. Näin käy, jos kirjoittimen virta katkeaa, kaapeli irrotetaan tai kaapeli ei ole kaksisuuntainen. Selvitä paperitukos Sulje kirjoittimen kansi Tarkista kirjoitin/ kaapeli Tarkista värikasetti 138 Vianmääritys Luku 4 Ilmoitus Tulostus epäonnistunut Toimi Tulostustyö on liian monimutkainen kirjoittimeen lähetettäväksi. Yritä jotakin seuraavista toimista: Yritä tulostaa uudelleen pienemmällä resoluutiolla kuten esim. arvolla 300 dpi. Muokkaa tulostustyön monimutkaisimmat sivut niin, että grafiikka ja muut vaikeat asetukset vähenevät. Yritä tulostaa uudelleen vain se sivu, jolla virhe esiintyi. Käytettävissä on kaksi vaihtoehtoa: Vaihda kirjoittimeen sellaista paperia, joka vastaa määritettyä paperikokoa. Aloita tulostus kirjoittimessa olevalla paperilla käyttämällä LBP-1210:n tilaikkunassa olevaa Jatka työtä -valikkokomentoa. Verkkosovitinvirhe Luku 4 Vianmääritys 139 Vianmääritys Verkkosovittimen virtaa ei ole kytketty tai verkkosovitinta ei ole liitetty. Vianmääritysohjelman käyttö Vianmääritysohjelma on apuohjelma, jolla voi ratkaista tulostusongelmia Windows 95/98/Me- tai NT 4. 0/2000/XP -ympäristössä. Vianmääritysohjelma etsii virheitä järjestelmän kokoonpanosta ja tekee automaattisia korjaustoimia, jos se vain on mahdollista. Vianmääritysohjelma ei havaitse laitteistoon liittyviä ongelmia, kuten kirjoitinkaapeli-, rinnakkaisportti- tai ECP-asetusongelmia. Vapaa levytila asemassa, jossa on \Windowshakemisto, ja vapaa muisti Asennetut tiedostot Valittu kirjoitinportti (onko käytettävissä) Rekisterit RapidPort-tietoliikennelaitteiden ohjaimet (Windows NT 4. 0/2000/ XP) Kielen valvonta Kirjoitinohjaimet Tilaikkuna Kirjoittimen ominaisuudet Canon LASER SHOT LBP ohjelmakansio Jos vianmääritysohjelma löytää ongelman, näyttöön tulee virheilmoitus. Jokaiseen ilmoitukseen liittyy useita vaihtoehtoja, kuten Miten ongelma ratkaistaan Vianmääritysohjelma ei voi ratkaista ongelmaa Jatka vianmääritystä Lopeta vianmääritys Näytä ohjeita 140 Vianmääritys Luku 4 Jos vianmääritysohjelmaa käytetään verkkokirjoittimen työasemassa, se tekee verkkoon liittyviä tarkistuksia. windows NT 4. 0/2000/XP:n vianmääritysohjelma tarkistaa, onko taustaajopalvelu käynnistetty; jos näin ei ole, näyttöön tulee valintaikkuna eikä ohjelma käynnisty. kun vianmääritysohjelma on tarkistanut tiedostot, näyttöön tulee seuraavankaltainen valintaikkuna. Vianmääritysohjelman ajon aikana ohjelma tallentaa lokitiedoston, jonka nimi on tshooter. Tmp, järjestelmän temp-hakemistoon, joka voi olla esimerkiksi \windows\temp tai \temp. Windows on käynnistettävä uudelleen, jotta vianmääritysohjelman tekemät korjaukset tulisivat voimaan. Luku 4 Vianmääritys 141 Vianmääritys CAPT-ohjelmiston asennuksen purku Jos CAPT-ohjelmisto ei toimi oikein, pura asennus ja asenna ohjelmisto sitten uudelleen. Ennen kuin aloitat, varmista, että sinulla on asennuksessa tarvittava asennusohjelmisto käsillä. Ennen kuin purat CAPT-ohjelmiston asennuksen, muista sulkea kaikki sovellukset. Älä aseta paperia tai muita esineitä tulostuslokeroon, johon paperi tulee tekstipuoli alaspäin. Kun kirjoitin tulostaa, älä heiluta tai liikuta kirjoitinta äläkä avaa etukantta. Jos teet näin, kirjoitin saattaa vahingoittua. Älä aseta käsinsyöttöaluetta suoraan auringonvaloon tai muuhun voimakkaaseen valoon. Kunnossapito Kun irrotat kirjoittimen pistorasiasta, odota, että kirjoitin on jäähtynyt täysin, ennen kuin peität sen pölysuojuksella. Jos et käytä kirjoitinta pitkään aikaan, irrota se sähköpistorasiasta. Käytä kirjoittimen puhdistuksessa pehmeää liinaa, joka on hieman kostutettu veteen tai mietoon pesuaineliuokseen. Älä käytä muunlaisia liuottimia, kuten alkoholia tai bensiiniä, jotka voivat vahingoittaa pintaa. pyyhi kotelo puhdistuksen lopuksi kuivalla liinalla. Irrota kirjoitin aina sähköpistorasiasta ennen puhdistusta. lä läikytä vettä tai pesuainetta kirjoittimeen. Muuten kirjoitin voi vahingoittua ja seurauksena voi olla sähköisku. lä öljyä kirjoitinta. Tätä kirjoitita ei tarvitse öljytä. EP-25-kasetti EP-25-kasetissa on rummuksi kutsuttu valoherkkä osa, jonka ominaisuudet muistuttavat valokuvausfilmiä. Siinä on myös mustaa hiilijauhetta, jota kutsutaan väiaineeksi. Rumpu on erittäin herkkä valolle ja se saattaa vaurioitua, jos siihen pääsee valoa. Tulostuslaatu voi myös huonontua, jos väriaine tulee paakkuiseksi tai jakaantuu epätasaisesti kasetissa. Älä avaa pussia, ennen kuin olet valmis asentamaan kasetin kirjoittimeen. Älä säilytä kasettia paikassa, jossa se on alttiina suoralle auringonvalolle. Älä aseta kasettia pystyyn äläkä käännä sitä ylösalaisin. Jos väriaine paakkuuntuu kasetissa, sitä voi olla mahdoton saada entiselleen edes kasettia ravistamalla ja tulostuslaatu huononee. Älä säilytä kasettia paikassa, jonka lämpötila tai kosteusprosentti on korkea tai vaihtelee äkillisesti. Säilytä kasettia paikassa, jonka lämpötila on 0 C-35 C. Älä säilytä kasettia paikassa, jonka ilmassa on suolaa tai syövyttäviä kaasuja, kuten aerosolisuihkeita.
