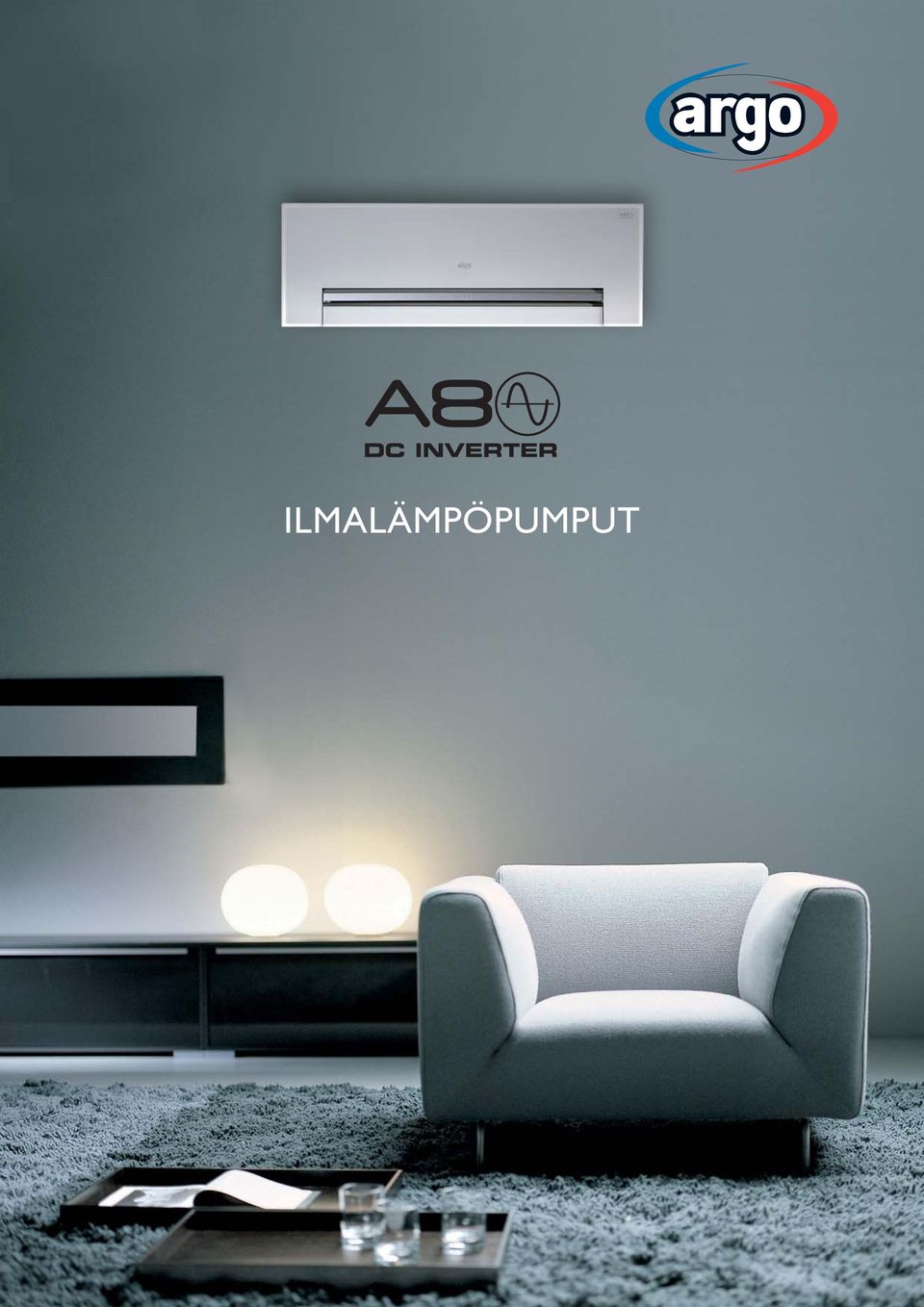

1 ILMALÄMPÖPUMPUT

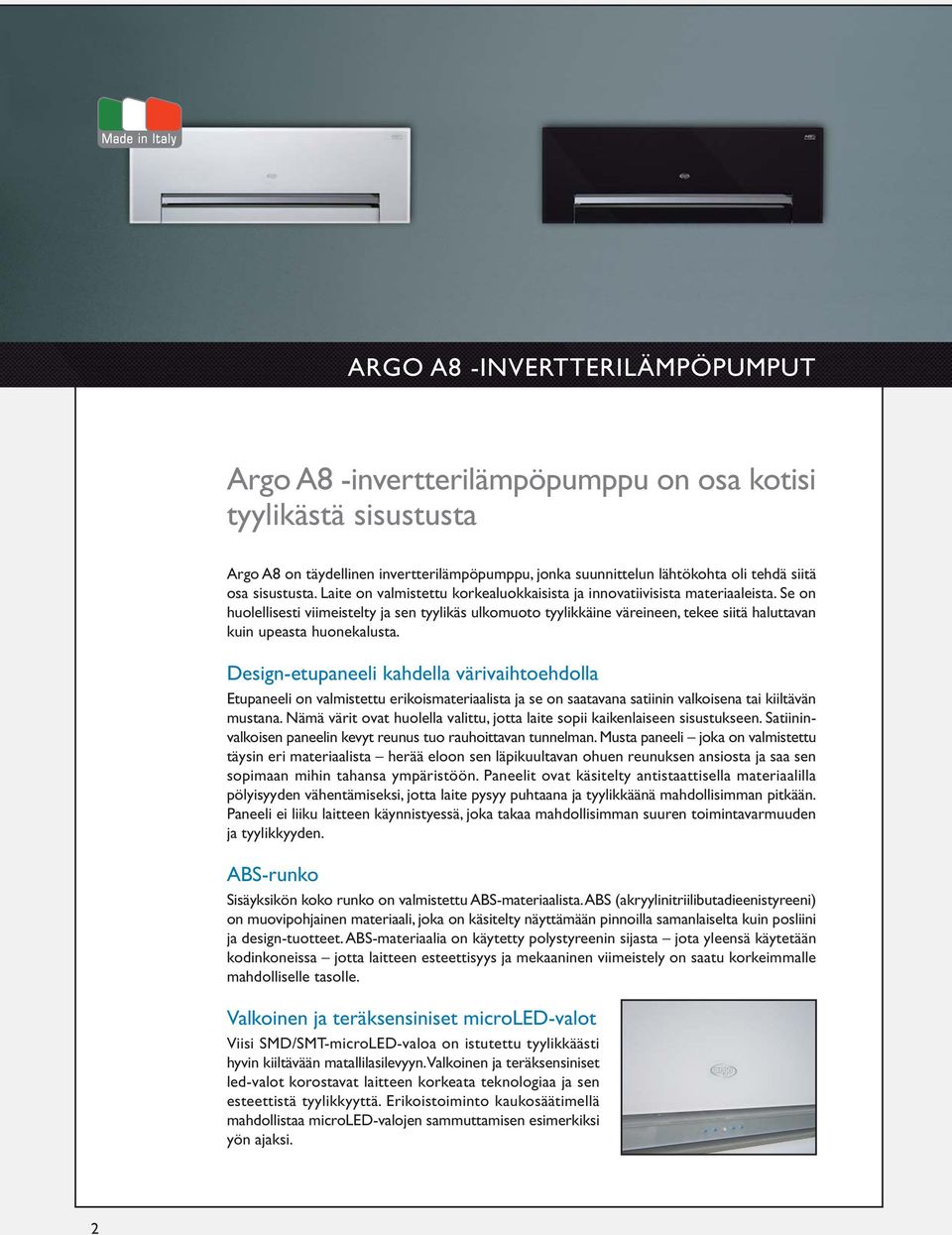

2 Made in Italy ARGO A8 -INVERTTERILÄMPÖPUMPUT Argo A8 -invertterilämpöpumppu on osa kotisi tyylikästä sisustusta Argo A8 on täydellinen invertterilämpöpumppu, jonka suunnittelun lähtökohta oli tehdä siitä osa sisustusta. Laite on valmistettu korkealuokkaisista ja innovatiivisista materiaaleista. Se on huolellisesti viimeistelty ja sen tyylikäs ulkomuoto tyylikkäine väreineen, tekee siitä haluttavan kuin upeasta huonekalusta. Design-etupaneeli kahdella värivaihtoehdolla Etupaneeli on valmistettu erikoismateriaalista ja se on saatavana satiinin valkoisena tai kiiltävän mustana. Nämä värit ovat huolella valittu, jotta laite sopii kaikenlaiseen sisustukseen. Satiininvalkoisen paneelin kevyt reunus tuo rauhoittavan tunnelman. Musta paneeli joka on valmistettu täysin eri materiaalista herää eloon sen läpikuultavan ohuen reunuksen ansiosta ja saa sen sopimaan mihin tahansa ympäristöön. Paneelit ovat käsitelty antistaattisella materiaalilla pölyisyyden vähentämiseksi, jotta laite pysyy puhtaana ja tyylikkäänä mahdollisimman pitkään. Paneeli ei liiku laitteen käynnistyessä, joka takaa mahdollisimman suuren toimintavarmuuden ja tyylikkyyden. ABS-runko Sisäyksikön koko runko on valmistettu ABS-materiaalista. ABS (akryylinitriilibutadieenistyreeni) on muovipohjainen materiaali, joka on käsitelty näyttämään pinnoilla samanlaiselta kuin posliini ja design-tuotteet. ABS-materiaalia on käytetty polystyreenin sijasta jota yleensä käytetään kodinkoneissa jotta laitteen esteettisyys ja mekaaninen viimeistely on saatu korkeimmalle mahdolliselle tasolle. Valkoinen ja teräksensiniset microled-valot Viisi SMD/SMT-microLED-valoa on istutettu tyylikkäästi hyvin kiiltävään matallilasilevyyn. Valkoinen ja teräksensiniset led-valot korostavat laitteen korkeata teknologiaa ja sen esteettistä tyylikkyyttä. Erikoistoiminto kaukosäätimellä mahdollistaa microled-valojen sammuttamisen esimerkiksi yön ajaksi. 2

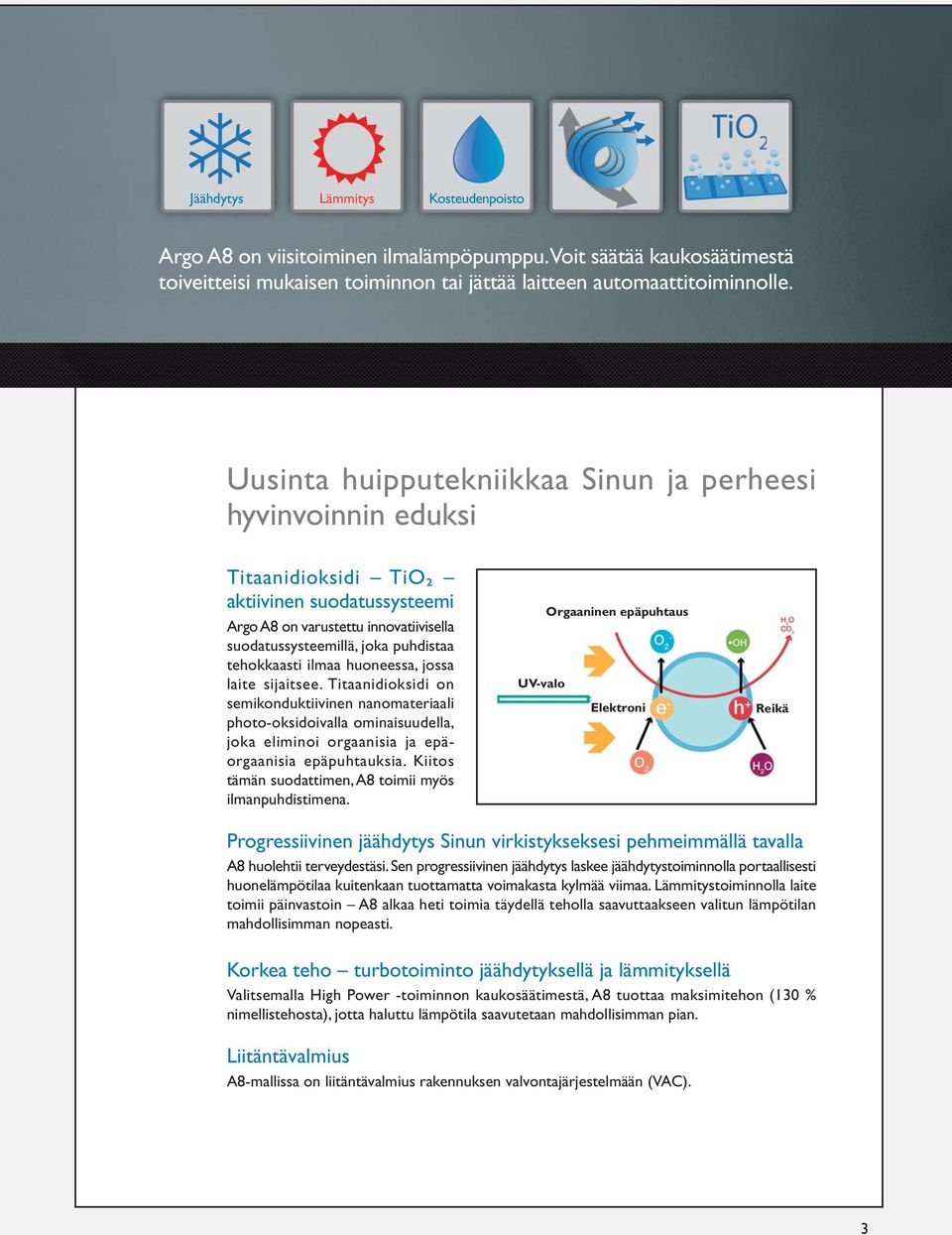

3 Jäähdytys Lämmitys Kosteudenpoisto Argo A8 on viisitoiminen ilmalämpöpumppu. Voit säätää kaukosäätimestä toiveitteisi mukaisen toiminnon tai jättää laitteen automaattitoiminnolle. Uusinta huipputekniikkaa Sinun ja perheesi hyvinvoinnin eduksi Titaanidioksidi TiO ² aktiivinen suodatussysteemi Argo A8 on varustettu innovatiivisella suodatussysteemillä, joka puhdistaa tehokkaasti ilmaa huoneessa, jossa laite sijaitsee. Titaanidioksidi on semikonduktiivinen nanomateriaali photo-oksidoivalla ominaisuudella, joka eliminoi orgaanisia ja epäorgaanisia epäpuhtauksia. Kiitos tämän suodattimen, A8 toimii myös ilmanpuhdistimena. UV-valo Orgaaninen epäpuhtaus Elektroni Reikä Progressiivinen jäähdytys Sinun virkistykseksesi pehmeimmällä tavalla A8 huolehtii terveydestäsi. Sen progressiivinen jäähdytys laskee jäähdytystoiminnolla portaallisesti huonelämpötilaa kuitenkaan tuottamatta voimakasta kylmää viimaa. Lämmitystoiminnolla laite toimii päinvastoin A8 alkaa heti toimia täydellä teholla saavuttaakseen valitun lämpötilan mahdollisimman nopeasti. Korkea teho turbotoiminto jäähdytyksellä ja lämmityksellä Valitsemalla High Power -toiminnon kaukosäätimestä, A8 tuottaa maksimitehon (130 % nimellistehosta), jotta haluttu lämpötila saavutetaan mahdollisimman pian. Liitäntävalmius A8-mallissa on liitäntävalmius rakennuksen valvontajärjestelmään (VAC). 3

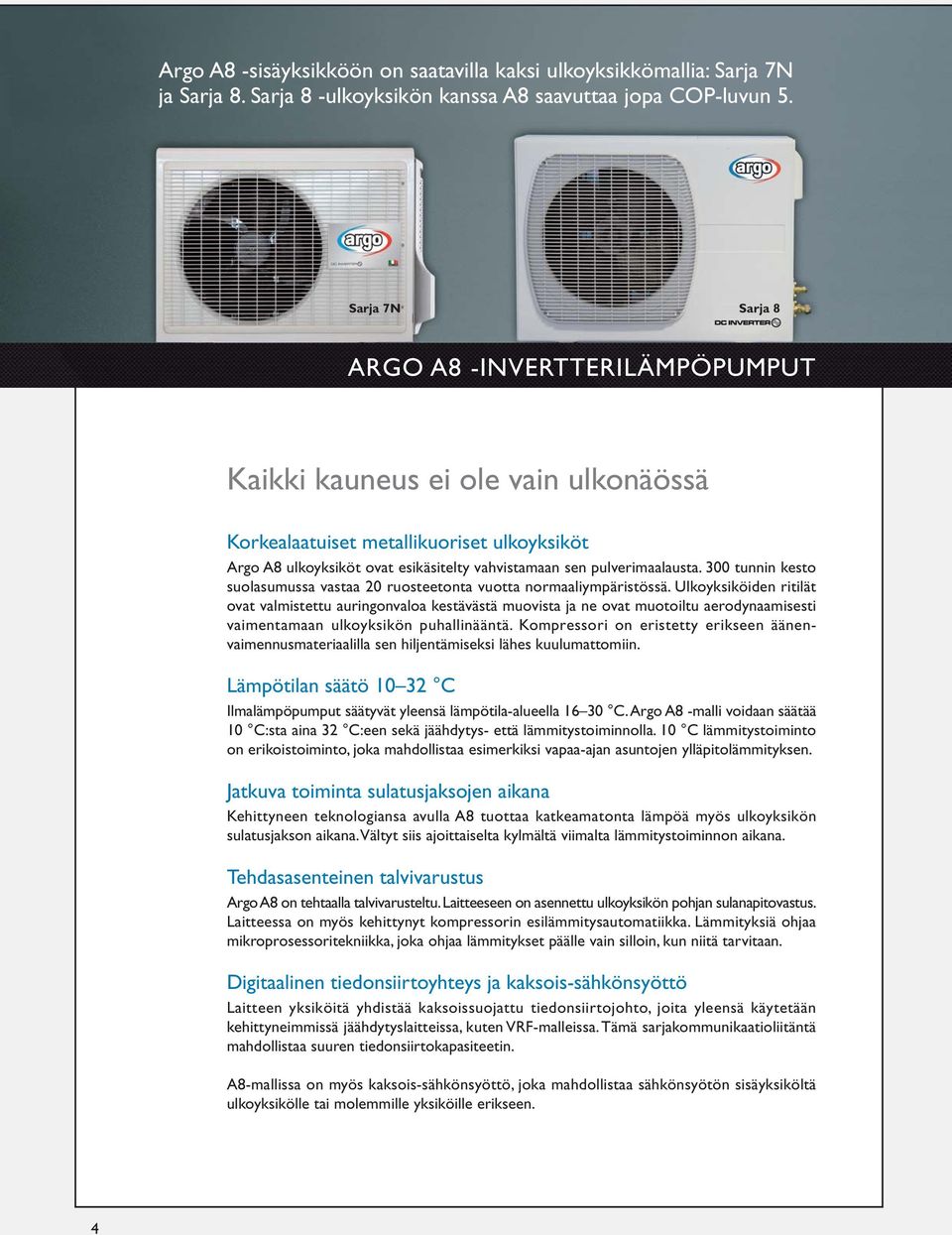

4 Argo A8 -sisäyksikköön on saatavilla kaksi ulkoyksikkömallia: Sarja 7N ja Sarja 8. Sarja 8 -ulkoyksikön kanssa A8 saavuttaa jopa COP-luvun 5. Sarja 7N Sarja 8 ARGO A8 -INVERTTERILÄMPÖPUMPUT Kaikki kauneus ei ole vain ulkonäössä Korkealaatuiset metallikuoriset ulkoyksiköt Argo A8 ulkoyksiköt ovat esikäsitelty vahvistamaan sen pulverimaalausta. 300 tunnin kesto suolasumussa vastaa 20 ruosteetonta vuotta normaaliympäristössä. Ulkoyksiköiden ritilät ovat valmistettu auringonvaloa kestävästä muovista ja ne ovat muotoiltu aerodynaamisesti vaimentamaan ulkoyksikön puhallinääntä. Kompressori on eristetty erikseen äänenvaimennusmateriaalilla sen hiljentämiseksi lähes kuulumattomiin. Lämpötilan säätö C Ilmalämpöpumput säätyvät yleensä lämpötila-alueella C. Argo A8 -malli voidaan säätää 10 C:sta aina 32 C:een sekä jäähdytys- että lämmitystoiminnolla. 10 C lämmitystoiminto on erikoistoiminto, joka mahdollistaa esimerkiksi vapaa-ajan asuntojen ylläpitolämmityksen. Jatkuva toiminta sulatusjaksojen aikana Kehittyneen teknologiansa avulla A8 tuottaa katkeamatonta lämpöä myös ulkoyksikön sulatusjakson aikana. Vältyt siis ajoittaiselta kylmältä viimalta lämmitystoiminnon aikana. Tehdasasenteinen talvivarustus Argo A8 on tehtaalla talvivarusteltu. Laitteeseen on asennettu ulkoyksikön pohjan sulanapitovastus. Laitteessa on myös kehittynyt kompressorin esilämmitysautomatiikka. Lämmityksiä ohjaa mikroprosessoritekniikka, joka ohjaa lämmitykset päälle vain silloin, kun niitä tarvitaan. Digitaalinen tiedonsiirtoyhteys ja kaksois-sähkönsyöttö Laitteen yksiköitä yhdistää kaksoissuojattu tiedonsiirtojohto, joita yleensä käytetään kehittyneimmissä jäähdytyslaitteissa, kuten VRF-malleissa. Tämä sarjakommunikaatioliitäntä mahdollistaa suuren tiedonsiirtokapasiteetin. A8-mallissa on myös kaksois-sähkönsyöttö, joka mahdollistaa sähkönsyötön sisäyksiköltä ulkoyksikölle tai molemmille yksiköille erikseen. 4

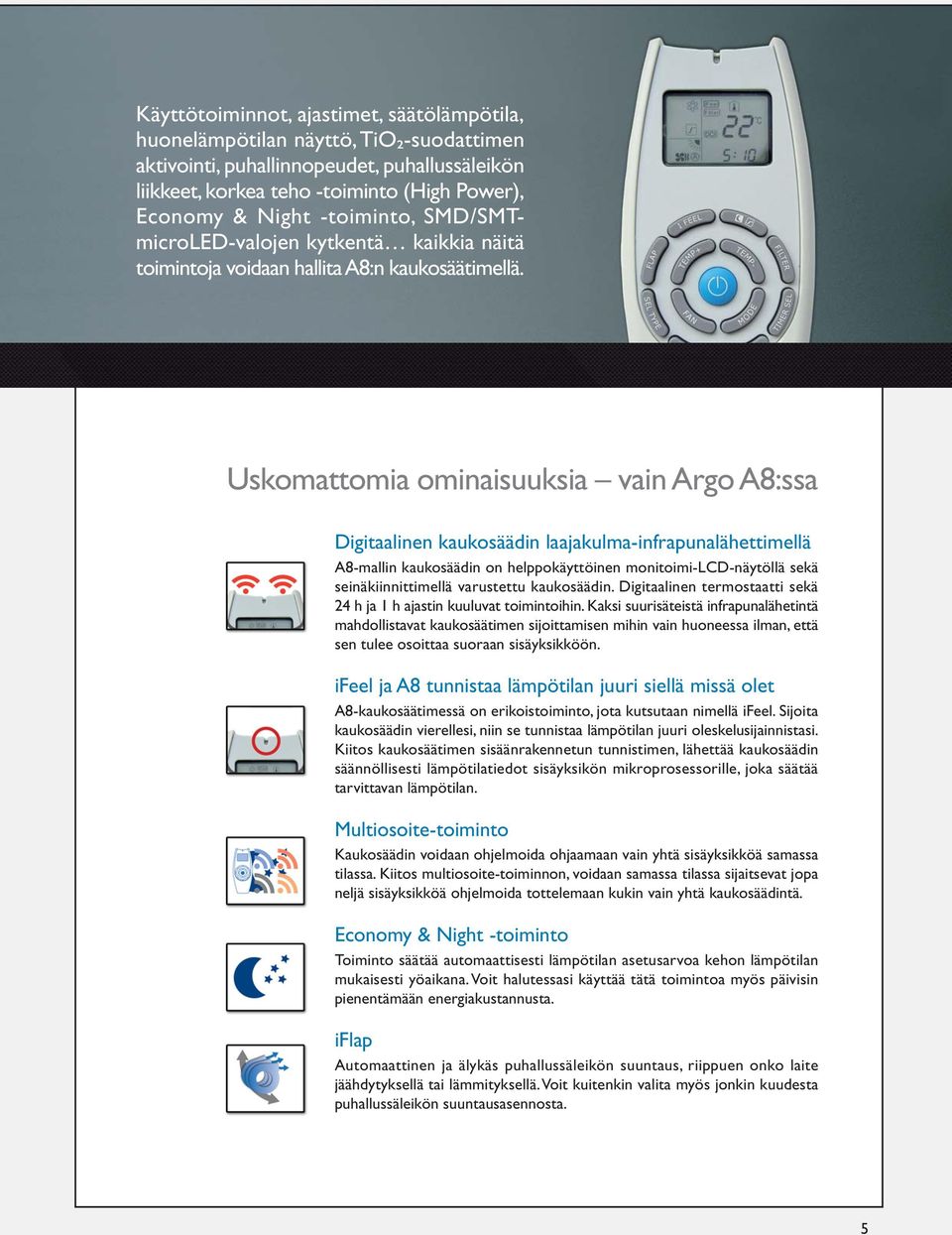

5 Käyttötoiminnot, ajastimet, säätölämpötila, huonelämpötilan näyttö, TiO ² -suodattimen aktivointi, puhallinnopeudet, puhallussäleikön liikkeet, korkea teho -toiminto (High Power), Economy & Night -toiminto, SMD/SMTmicroLED-valojen kytkentä kaikkia näitä toimintoja voidaan hallita A8:n kaukosäätimellä. Uskomattomia ominaisuuksia vain Argo A8:ssa Digitaalinen kaukosäädin laajakulma-infrapunalähettimellä A8-mallin kaukosäädin on helppokäyttöinen monitoimi-lcd-näytöllä sekä seinäkiinnittimellä varustettu kaukosäädin. Digitaalinen termostaatti sekä 24 h ja 1 h ajastin kuuluvat toimintoihin. Kaksi suurisäteistä infrapunalähetintä mahdollistavat kaukosäätimen sijoittamisen mihin vain huoneessa ilman, että sen tulee osoittaa suoraan sisäyksikköön. ifeel ja A8 tunnistaa lämpötilan juuri siellä missä olet A8-kaukosäätimessä on erikoistoiminto, jota kutsutaan nimellä ifeel. Sijoita kaukosäädin vierellesi, niin se tunnistaa lämpötilan juuri oleskelusijainnistasi. Kiitos kaukosäätimen sisäänrakennetun tunnistimen, lähettää kaukosäädin säännöllisesti lämpötilatiedot sisäyksikön mikroprosessorille, joka säätää tarvittavan lämpötilan. Multiosoite-toiminto Kaukosäädin voidaan ohjelmoida ohjaamaan vain yhtä sisäyksikköä samassa tilassa. Kiitos multiosoite-toiminnon, voidaan samassa tilassa sijaitsevat jopa neljä sisäyksikköä ohjelmoida tottelemaan kukin vain yhtä kaukosäädintä. Economy & Night -toiminto Toiminto säätää automaattisesti lämpötilan asetusarvoa kehon lämpötilan mukaisesti yöaikana. Voit halutessasi käyttää tätä toimintoa myös päivisin pienentämään energiakustannusta. iflap Automaattinen ja älykäs puhallussäleikön suuntaus, riippuen onko laite jäähdytyksellä tai lämmityksellä. Voit kuitenkin valita myös jonkin kuudesta puhallussäleikön suuntausasennosta. 5

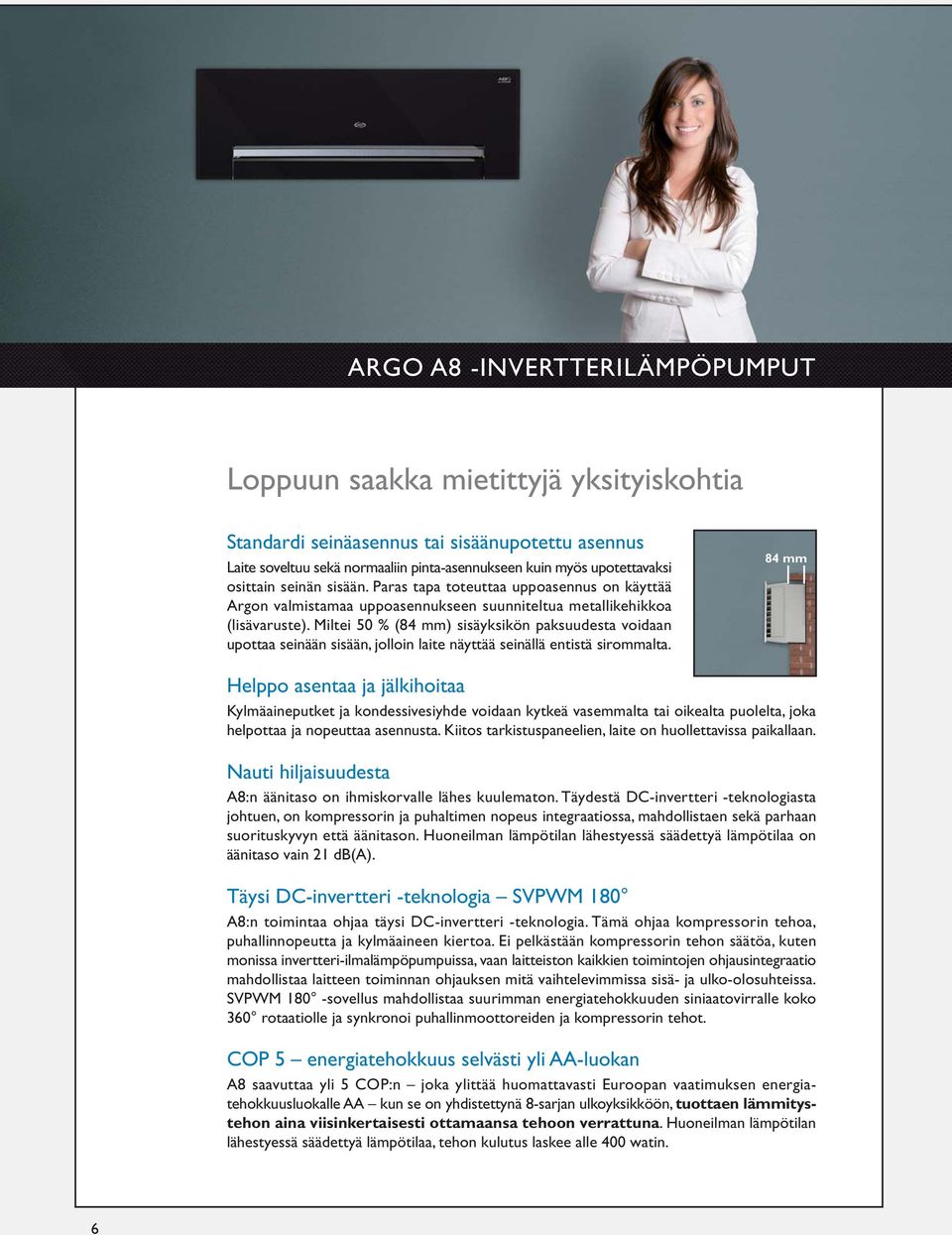

6 ARGO A8 -INVERTTERILÄMPÖPUMPUT Loppuun saakka mietittyjä yksityiskohtia Standardi seinäasennus tai sisäänupotettu asennus Laite soveltuu sekä normaaliin pinta-asennukseen kuin myös upotettavaksi osittain seinän sisään. Paras tapa toteuttaa uppoasennus on käyttää Argon valmistamaa uppoasennukseen suunniteltua metallikehikkoa (lisävaruste). Miltei 50 % (84 mm) sisäyksikön paksuudesta voidaan upottaa seinään sisään, jolloin laite näyttää seinällä entistä sirommalta. 84 mm Helppo asentaa ja jälkihoitaa Kylmäaineputket ja kondessivesiyhde voidaan kytkeä vasemmalta tai oikealta puolelta, joka helpottaa ja nopeuttaa asennusta. Kiitos tarkistuspaneelien, laite on huollettavissa paikallaan. Nauti hiljaisuudesta A8:n äänitaso on ihmiskorvalle lähes kuulematon. Täydestä DC-invertteri -teknologiasta johtuen, on kompressorin ja puhaltimen nopeus integraatiossa, mahdollistaen sekä parhaan suorituskyvyn että äänitason. Huoneilman lämpötilan lähestyessä säädettyä lämpötilaa on äänitaso vain 21 db(a). Täysi DC-invertteri -teknologia SVPWM 180 A8:n toimintaa ohjaa täysi DC-invertteri -teknologia. Tämä ohjaa kompressorin tehoa, puhallinnopeutta ja kylmäaineen kiertoa. Ei pelkästään kompressorin tehon säätöa, kuten monissa invertteri-ilmalämpöpumpuissa, vaan laitteiston kaikkien toimintojen ohjausintegraatio mahdollistaa laitteen toiminnan ohjauksen mitä vaihtelevimmissa sisä- ja ulko-olosuhteissa. SVPWM 180 -sovellus mahdollistaa suurimman energiatehokkuuden siniaatovirralle koko 360 rotaatiolle ja synkronoi puhallinmoottoreiden ja kompressorin tehot. COP 5 energiatehokkuus selvästi yli AA-luokan A8 saavuttaa yli 5 COP:n joka ylittää huomattavasti Euroopan vaatimuksen energiatehokkuusluokalle AA kun se on yhdistettynä 8-sarjan ulkoyksikköön, tuottaen lämmitystehon aina viisinkertaisesti ottamaansa tehoon verrattuna. Huoneilman lämpötilan lähestyessä säädettyä lämpötilaa, tehon kulutus laskee alle 400 watin. 6

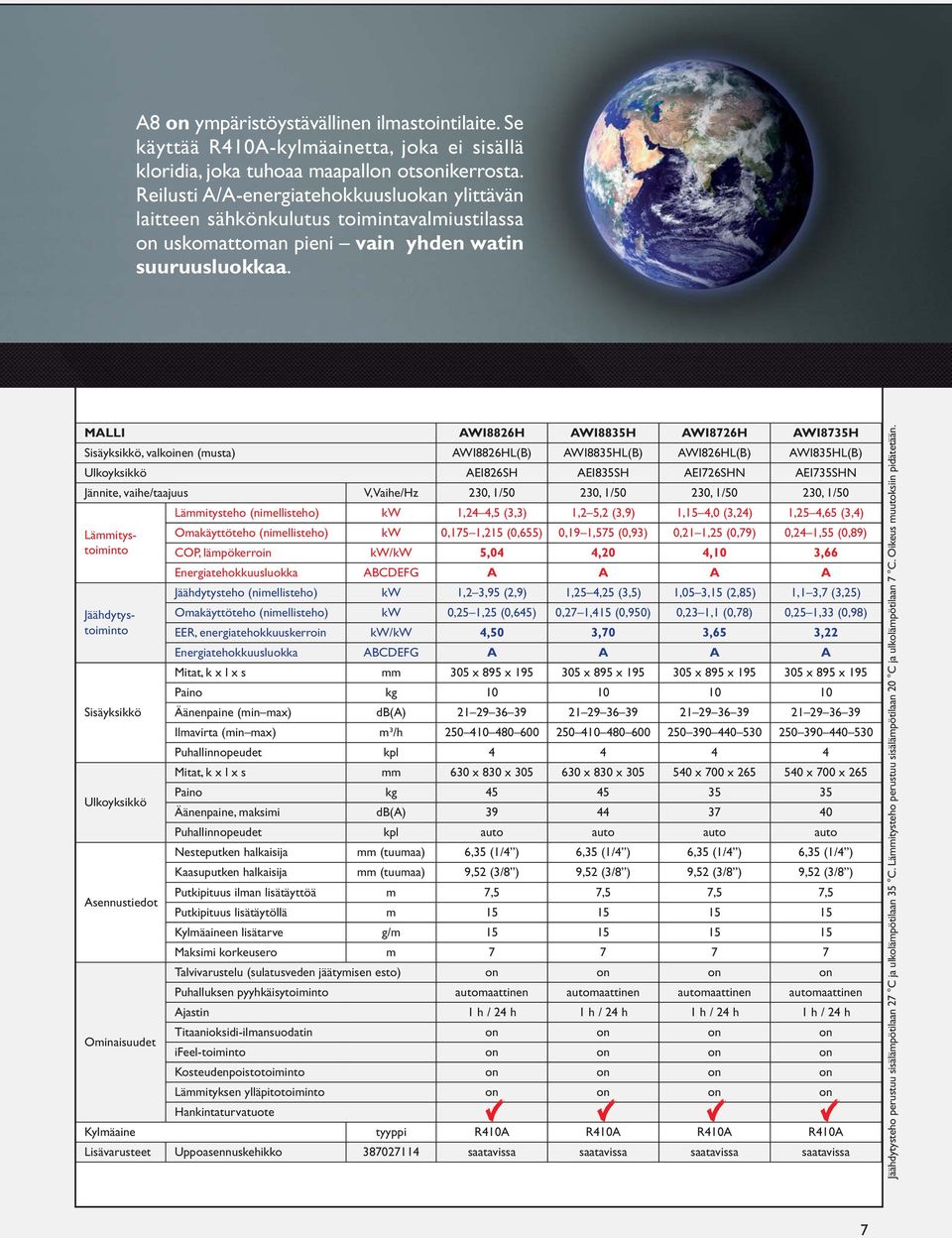

7 A8 on ympäristöystävällinen ilmastointilaite. Se käyttää R410A-kylmäainetta, joka ei sisällä kloridia, joka tuhoaa maapallon otsonikerrosta. Reilusti A/A-energiatehokkuusluokan ylittävän laitteen sähkönkulutus toimintavalmiustilassa on uskomattoman pieni vain yhden watin suuruusluokkaa. MALLI AWI8826H AWI8835H AWI8726H AWI8735H Sisäyksikkö, valkoinen (musta) AWI8826HL(B) AWI8835HL(B) AWI826HL(B) AWI835HL(B) Ulkoyksikkö AEI826SH AEI835SH AEI726SHN AEI735SHN Jännite, vaihe/taajuus V, Vaihe/Hz 230, 1/50 230, 1/50 230, 1/50 230, 1/50 Lämmitystoiminto Jäähdytystoiminto Sisäyksikkö Ulkoyksikkö Asennustiedot Lämmitysteho (nimellisteho) kw 1,24 4,5 (3,3) 1,2 5,2 (3,9) 1,15 4,0 (3,24) 1,25 4,65 (3,4) Omakäyttöteho (nimellisteho) kw 0,175 1,215 (0,655) 0,19 1,575 (0,93) 0,21 1,25 (0,79) 0,24 1,55 (0,89) COP, lämpökerroin kw/kw 5,04 4,20 4,10 3,66 Energiatehokkuusluokka ABCDEFG A A A A Jäähdytysteho (nimellisteho) kw 1,2 3,95 (2,9) 1,25 4,25 (3,5) 1,05 3,15 (2,85) 1,1 3,7 (3,25) Omakäyttöteho (nimellisteho) kw 0,25 1,25 (0,645) 0,27 1,415 (0,950) 0,23 1,1 (0,78) 0,25 1,33 (0,98) EER, energiatehokkuuskerroin kw/kw 4,50 3,70 3,65 3,22 Energiatehokkuusluokka ABCDEFG A A A A Mitat, k x l x s mm 305 x 895 x x 895 x x 895 x x 895 x 195 Paino kg Äänenpaine (min max) db(a) Ilmavirta (min max) m³/h Puhallinnopeudet kpl Mitat, k x l x s mm 630 x 830 x x 830 x x 700 x x 700 x 265 Paino kg Äänenpaine, maksimi db(a) Puhallinnopeudet kpl auto auto auto auto Nesteputken halkaisija mm (tuumaa) 6,35 (1/4 ) 6,35 (1/4 ) 6,35 (1/4 ) 6,35 (1/4 ) Kaasuputken halkaisija mm (tuumaa) 9,52 (3/8 ) 9,52 (3/8 ) 9,52 (3/8 ) 9,52 (3/8 ) Putkipituus ilman lisätäyttöä m 7,5 7,5 7,5 7,5 Putkipituus lisätäytöllä m Kylmäaineen lisätarve g/m Maksimi korkeusero m Talvivarustelu (sulatusveden jäätymisen esto) on on on on Puhalluksen pyyhkäisytoiminto automaattinen automaattinen automaattinen automaattinen Ajastin 1 h / 24 h 1 h / 24 h 1 h / 24 h 1 h / 24 h Ominaisuudet Titaanioksidi-ilmansuodatin on on on on ifeel-toiminto on on on on Kosteudenpoistotoiminto on on on on Lämmityksen ylläpitotoiminto on on on on Hankintaturvatuote Kylmäaine tyyppi R410A R410A R410A R410A Lisävarusteet Uppoasennuskehikko saatavissa saatavissa saatavissa saatavissa Jäähdytysteho perustuu sisälämpötilaan 27 C ja ulkolämpötilaan 35 C. Lämmitysteho perustuu sisälämpötilaan 20 C ja ulkolämpötilaan 7 C. Oikeus muutoksiin pidätetään. 7

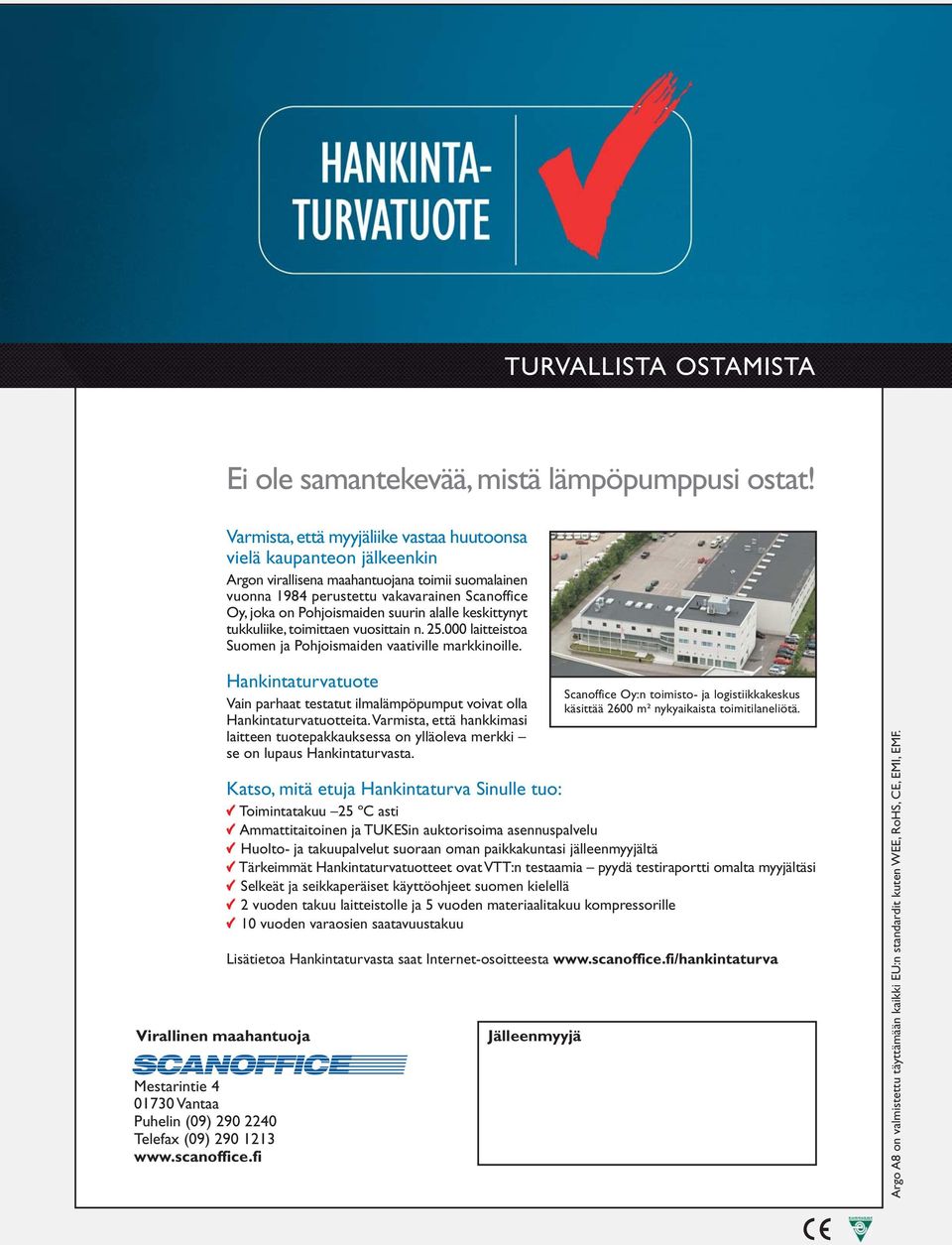

8 TURVALLISTA OSTAMISTA Ei ole samantekevää, mistä lämpöpumppusi ostat! Varmista, että myyjäliike vastaa huutoonsa vielä kaupanteon jälkeenkin Argon virallisena maahantuojana toimii suomalainen vuonna 1984 perustettu vakavarainen Scanoffice Oy, joka on Pohjoismaiden suurin alalle keskittynyt tukkuliike, toimittaen vuosittain n laitteistoa Suomen ja Pohjoismaiden vaativille markkinoille. Virallinen maahantuoja Mestarintie Vantaa Puhelin (09) Telefax (09) Hankintaturvatuote Vain parhaat testatut ilmalämpöpumput voivat olla Hankintaturvatuotteita. Varmista, että hankkimasi laitteen tuotepakkauksessa on ylläoleva merkki se on lupaus Hankintaturvasta. Katso, mitä etuja Hankintaturva Sinulle tuo: Toimintatakuu 25 ºC asti Ammattitaitoinen ja TUKESin auktorisoima asennuspalvelu Huolto- ja takuupalvelut suoraan oman paikkakuntasi jälleenmyyjältä Tärkeimmät Hankintaturvatuotteet ovat VTT:n testaamia pyydä testiraportti omalta myyjältäsi Selkeät ja seikkaperäiset käyttöohjeet suomen kielellä 2 vuoden takuu laitteistolle ja 5 vuoden materiaalitakuu kompressorille 10 vuoden varaosien saatavuustakuu Lisätietoa Hankintaturvasta saat Internet-osoitteesta Jälleenmyyjä Scanoffice Oy:n toimisto- ja logistiikkakeskus käsittää 2600 m² nykyaikaista toimitilaneliötä. Argo A8 on valmistettu täyttämään kaikki EU:n standardit kuten WEE, RoHS, CE, EMI, EMF.
