1 1(6) MUK-Laakaoven Varusteet MUK Laakaovet Vakiorakenne s. 6 MUK Laakaovet Vaihtoehtoiset rakenteet, varusteet ja värit s. 6 MUK Varusteet s. 7 MUK Mitoitustaulukko s. 8 MUK Ovirakennekuvat s. 9 MUK-LAAKAOVET Varusteet Ovilevyrakenne Suurempi kulkuaukko GRP-ovi (MUK/GRP) Viilu-ovi (MUK/Viilu) Pintalevyn materiaalin, leikkausmuotoilun eri väreillä, ja värin arkkitehti voi valita laajasta Formica IKI värivalikoimasta, josta löytyy yli 400 värivaihtoehtoa yksisävyisistä puuviilu ja metalli kuvioihin saakka. Värilisä on vain kertarahdin suuruinen. Samalla rakenneratkaisulla saadaan aito viiluovi, jykevärakenteinen RST- ovi, lujitemuoviovi. Yleensä kaikkia esitettyjä rakenneosia voidaan yhdistellä ja arkkitehti voi luoda edullisen yksilöllisen komposiittioven. Puukuvioitu IKI yläosa ja kulutussuoja alaosassa vastaavasti kuin kohdassa Viilu-Ovi alla. MUK ovilevy valmistetaan vakiona Esim. 10M ovessa 962*2062. Tällöin vakiokulkuaukko on 937 ja ovi avattuna 90 asetetta 900 mm. Patentoitu laaja karmin säätövara aukon suunnassa mahdollistaa isomman ovilevyn vakioasennusaukolla. vakiona vastaava kuin ns. kulkuaukkosarana. Ovilevyn pintalevynä 2,2 mm valkoinen RAL 9010 lujitemuovi. Vaihtoehtona on harmaa RAL 7035 väri. Lujitemuovilevy kestää paremmin iskukuormaa mutta on Iki-levyä heikompi raapivaa kulutusta vastaan. Lujitemuovi sopii parhaiten varastomaiseen käyttöön ja ikilevy henkilöliikenteeseen. Ovilevynä IKI ja lujitemuovi ovat samaa hintaluokkaa. Vaativissa paikoissa voidaan MuK-komposiittiovesta rakentaa ½ Viiluovi, silloin kuin kostean ja kovan kulutuksen sekä hygienia vaatimusten lisäksi vaaditaan edustuksellista ulkonäköä. Ovilevyn yläosa valmistetaan lakatusta viilusta ja alaosan RST kulutussuoja tai esim. musta seittimartioitu ABS muovi. Ovilevy kestää tällöin 100% kosteuden

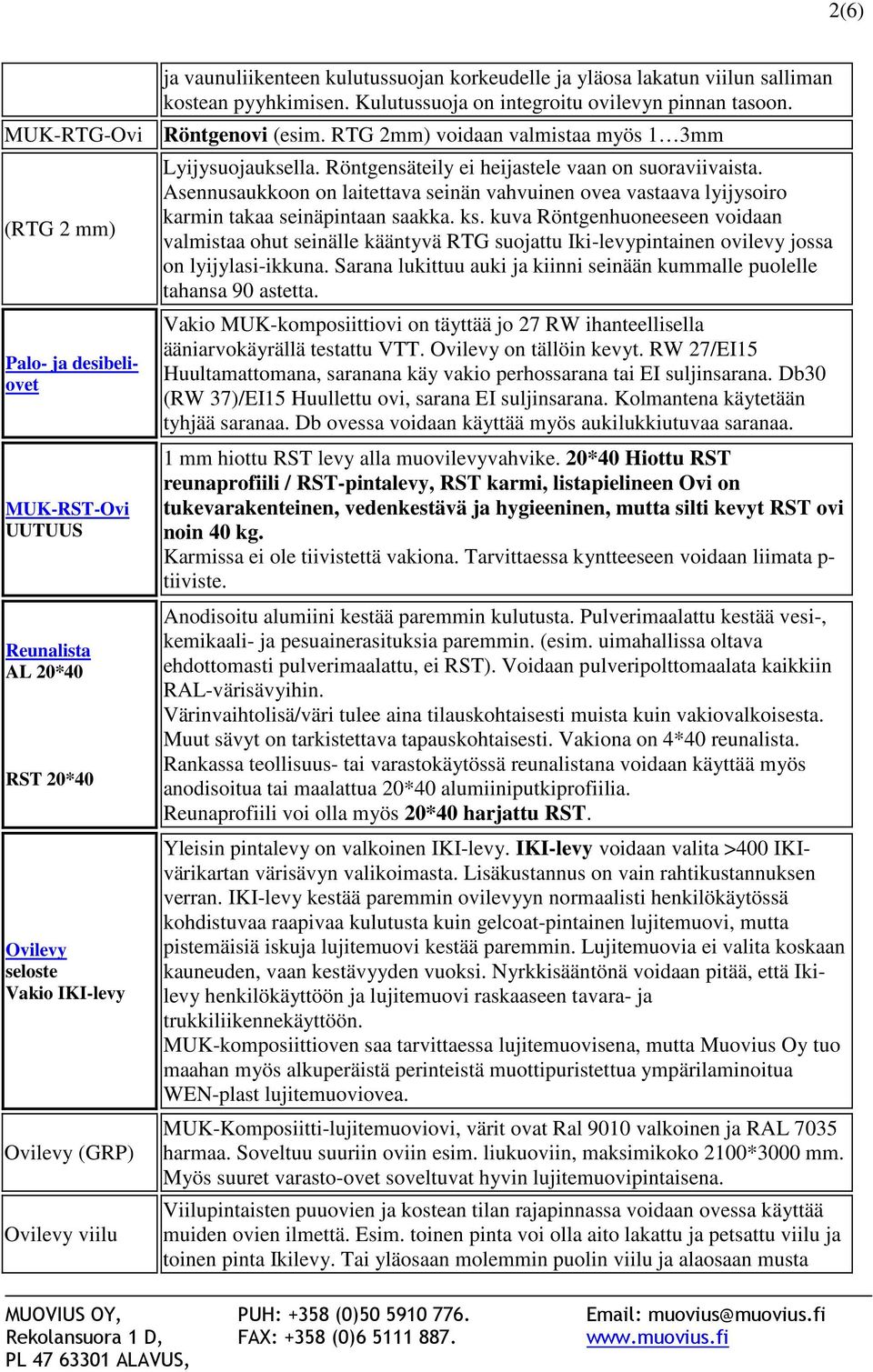

2 2(6) ja vaunuliikenteen kulutussuojan korkeudelle ja yläosa lakatun viilun salliman kostean pyyhkimisen. on integroitu ovilevyn pinnan tasoon. MUK-RTG-Ovi Röntgenovi (esim. RTG 2mm) voidaan valmistaa myös 1 3mm (RTG 2 mm) Palo- ja desibeliovet MUK-RST-Ovi UUTUUS Reunalista AL 20*40 RST 20*40 Ovilevy Vakio IKI-levy Ovilevy (GRP) Ovilevy viilu Lyijysuojauksella. Röntgensäteily ei heijastele vaan on suoraviivaista. Asennusaukkoon on laitettava seinän vahvuinen ovea vastaava lyijysoiro karmin takaa seinäpintaan saakka. ks. kuva Röntgenhuoneeseen voidaan valmistaa ohut seinälle kääntyvä RTG suojattu Iki-levypintainen ovilevy jossa on lyijylasi-ikkuna. Sarana lukittuu auki ja kiinni seinään kummalle puolelle tahansa 90 astetta. Vakio MUK-komposiittiovi on täyttää jo 27 RW ihanteellisella ääniarvokäyrällä testattu VTT. Ovilevy on tällöin kevyt. RW 27/EI15 Huultamattomana, saranana käy vakio perhossarana tai EI suljinsarana. Db30 (RW 37)/EI15 Huullettu ovi, sarana EI suljinsarana. Kolmantena käytetään tyhjää saranaa. Db ovessa voidaan käyttää myös aukilukkiutuvaa saranaa. 1 mm hiottu RST levy alla muovilevyvahvike. 20*40 Hiottu RST reunaprofiili / RST-pintalevy, RST karmi, listapielineen Ovi on tukevarakenteinen, vedenkestävä ja hygieeninen, mutta silti kevyt RST ovi noin 40 kg. Karmissa ei ole tiivistettä vakiona. Tarvittaessa kyntteeseen voidaan liimata p- tiiviste. Anodisoitu alumiini kestää paremmin kulutusta. Pulverimaalattu kestää vesi-, kemikaali- ja pesuainerasituksia paremmin. (esim. uimahallissa oltava ehdottomasti pulverimaalattu, ei RST). Voidaan pulveripolttomaalata kaikkiin RAL-värisävyihin. Värinvaihtolisä/väri tulee aina tilauskohtaisesti muista kuin vakiovalkoisesta. Muut sävyt on tarkistettava tapauskohtaisesti. Vakiona on 4*40 reunalista. Rankassa teollisuus- tai varastokäytössä reunalistana voidaan käyttää myös anodisoitua tai maalattua 20*40 alumiiniputkiprofiilia. Reunaprofiili voi olla myös 20*40 harjattu RST. Yleisin pintalevy on valkoinen IKI-levy. IKI-levy voidaan valita >400 IKIvärikartan värisävyn valikoimasta. Lisäkustannus on vain rahtikustannuksen verran. IKI-levy kestää paremmin ovilevyyn normaalisti henkilökäytössä kohdistuvaa raapivaa kulutusta kuin gelcoat-pintainen lujitemuovi, mutta pistemäisiä iskuja lujitemuovi kestää paremmin. Lujitemuovia ei valita koskaan kauneuden, vaan kestävyyden vuoksi. Nyrkkisääntönä voidaan pitää, että Ikilevy henkilökäyttöön ja lujitemuovi raskaaseen tavara- ja trukkiliikennekäyttöön. MUK-komposiittioven saa tarvittaessa lujitemuovisena, mutta Muovius Oy tuo maahan myös alkuperäistä perinteistä muottipuristettua ympärilaminoitua WEN-plast lujitemuoviovea. MUK-Komposiitti-lujitemuoviovi, värit ovat Ral 9010 valkoinen ja RAL 7035 harmaa. Soveltuu suuriin oviin esim. liukuoviin, maksimikoko 2100*3000 mm. Myös suuret varasto-ovet soveltuvat hyvin lujitemuovipintaisena. Viilupintaisten puuovien ja kostean tilan rajapinnassa voidaan ovessa käyttää muiden ovien ilmettä. Esim. toinen pinta voi olla aito lakattu ja petsattu viilu ja toinen pinta Ikilevy. Tai yläosaan molemmin puolin viilu ja alaosaan musta

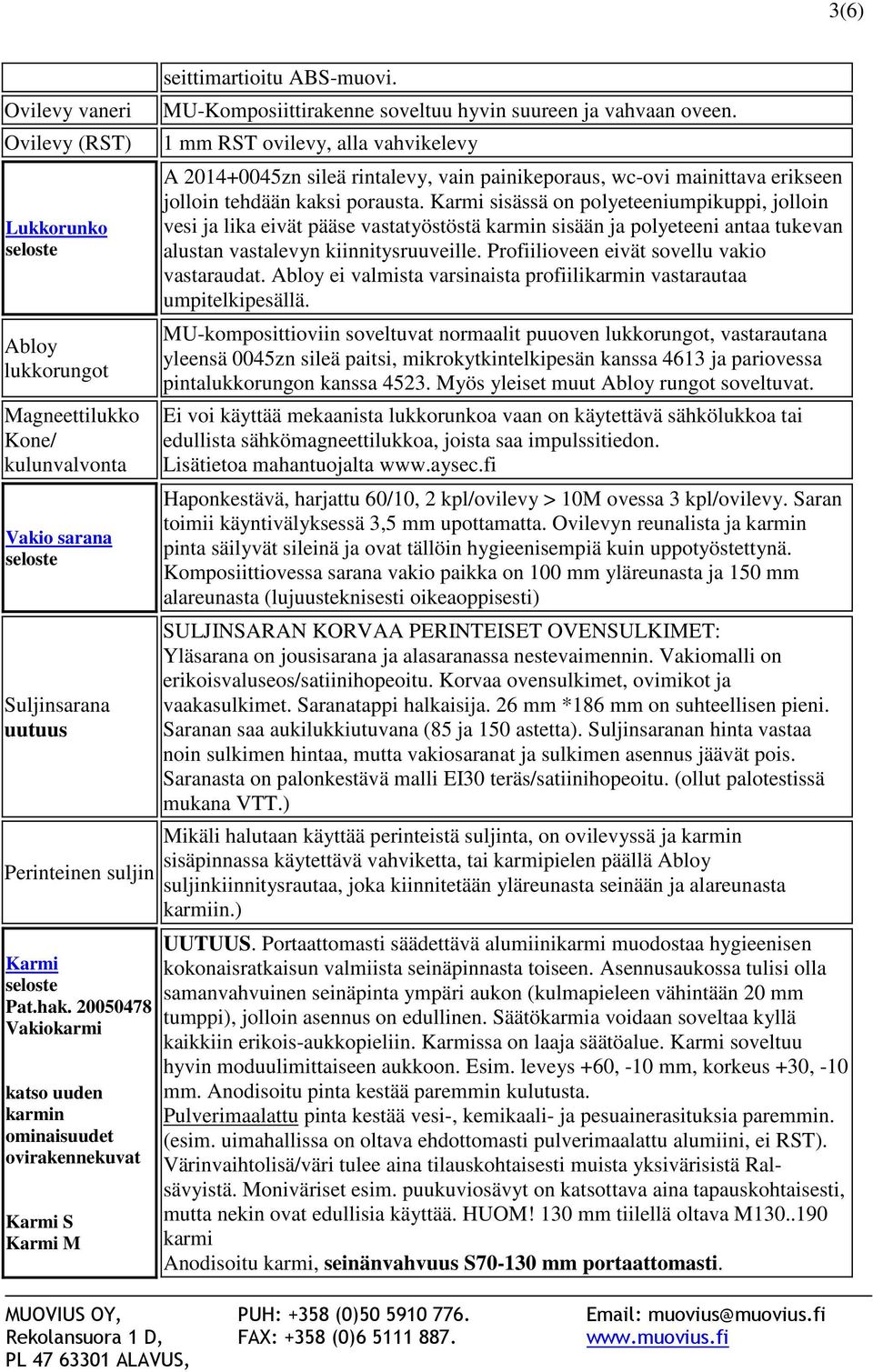

3 3(6) Ovilevy vaneri Ovilevy (RST) Lukkorunko Abloy lukkorungot Magneettilukko Kone/ kulunvalvonta Vakio sarana Suljinsarana uutuus Perinteinen suljin Karmi Pat.hak Vakiokarmi katso uuden karmin ominaisuudet ovirakennekuvat Karmi S Karmi M seittimartioitu ABS-muovi. MU-Komposiittirakenne soveltuu hyvin suureen ja vahvaan oveen. 1 mm RST ovilevy, alla vahvikelevy A zn sileä rintalevy, vain painikeporaus, wc-ovi mainittava erikseen jolloin tehdään kaksi porausta. Karmi sisässä on polyeteeniumpikuppi, jolloin vesi ja lika eivät pääse vastatyöstöstä karmin sisään ja polyeteeni antaa tukevan alustan vastalevyn kiinnitysruuveille. Profiilioveen eivät sovellu vakio vastaraudat. Abloy ei valmista varsinaista profiilikarmin vastarautaa umpitelkipesällä. MU-komposittioviin soveltuvat normaalit puuoven lukkorungot, vastarautana yleensä 0045zn sileä paitsi, mikrokytkintelkipesän kanssa 4613 ja pariovessa pintalukkorungon kanssa Myös yleiset muut Abloy rungot soveltuvat. Ei voi käyttää mekaanista lukkorunkoa vaan on käytettävä sähkölukkoa tai edullista sähkömagneettilukkoa, joista saa impulssitiedon. Lisätietoa mahantuojalta Haponkestävä, harjattu 60/10, 2 kpl/ovilevy > 10M ovessa 3 kpl/ovilevy. Saran toimii käyntivälyksessä 3,5 mm upottamatta. Ovilevyn reunalista ja karmin pinta säilyvät sileinä ja ovat tällöin hygieenisempiä kuin uppotyöstettynä. Komposiittiovessa sarana vakio paikka on 100 mm yläreunasta ja 150 mm alareunasta (lujuusteknisesti oikeaoppisesti) SULJINSARAN KORVAA PERINTEISET OVENSULKIMET: Yläsarana on jousisarana ja alasaranassa nestevaimennin. Vakiomalli on erikoisvaluseos/satiinihopeoitu. Korvaa ovensulkimet, ovimikot ja vaakasulkimet. Saranatappi halkaisija. 26 mm *186 mm on suhteellisen pieni. Saranan saa aukilukkiutuvana (85 ja 150 astetta). Suljinsaranan hinta vastaa noin sulkimen hintaa, mutta vakiosaranat ja sulkimen asennus jäävät pois. Saranasta on palonkestävä malli EI30 teräs/satiinihopeoitu. (ollut palotestissä mukana VTT.) Mikäli halutaan käyttää perinteistä suljinta, on ovilevyssä ja karmin sisäpinnassa käytettävä vahviketta, tai karmipielen päällä Abloy suljinkiinnitysrautaa, joka kiinnitetään yläreunasta seinään ja alareunasta karmiin.) UUTUUS. Portaattomasti säädettävä alumiinikarmi muodostaa hygieenisen kokonaisratkaisun valmiista seinäpinnasta toiseen. Asennusaukossa tulisi olla samanvahvuinen seinäpinta ympäri aukon (kulmapieleen vähintään 20 mm tumppi), jolloin asennus on edullinen. Säätökarmia voidaan soveltaa kyllä kaikkiin erikois-aukkopieliin. Karmissa on laaja säätöalue. Karmi soveltuu hyvin moduulimittaiseen aukkoon. Esim. leveys +60, -10 mm, korkeus +30, -10 mm. Anodisoitu pinta kestää paremmin kulutusta. Pulverimaalattu pinta kestää vesi-, kemikaali- ja pesuainerasituksia paremmin. (esim. uimahallissa on oltava ehdottomasti pulverimaalattu alumiini, ei RST). Värinvaihtolisä/väri tulee aina tilauskohtaisesti muista yksivärisistä Ralsävyistä. Moniväriset esim. puukuviosävyt on katsottava aina tapauskohtaisesti, mutta nekin ovat edullisia käyttää. HUOM! 130 mm tiilellä oltava M karmi Anodisoitu karmi, seinänvahvuus S mm portaattomasti.

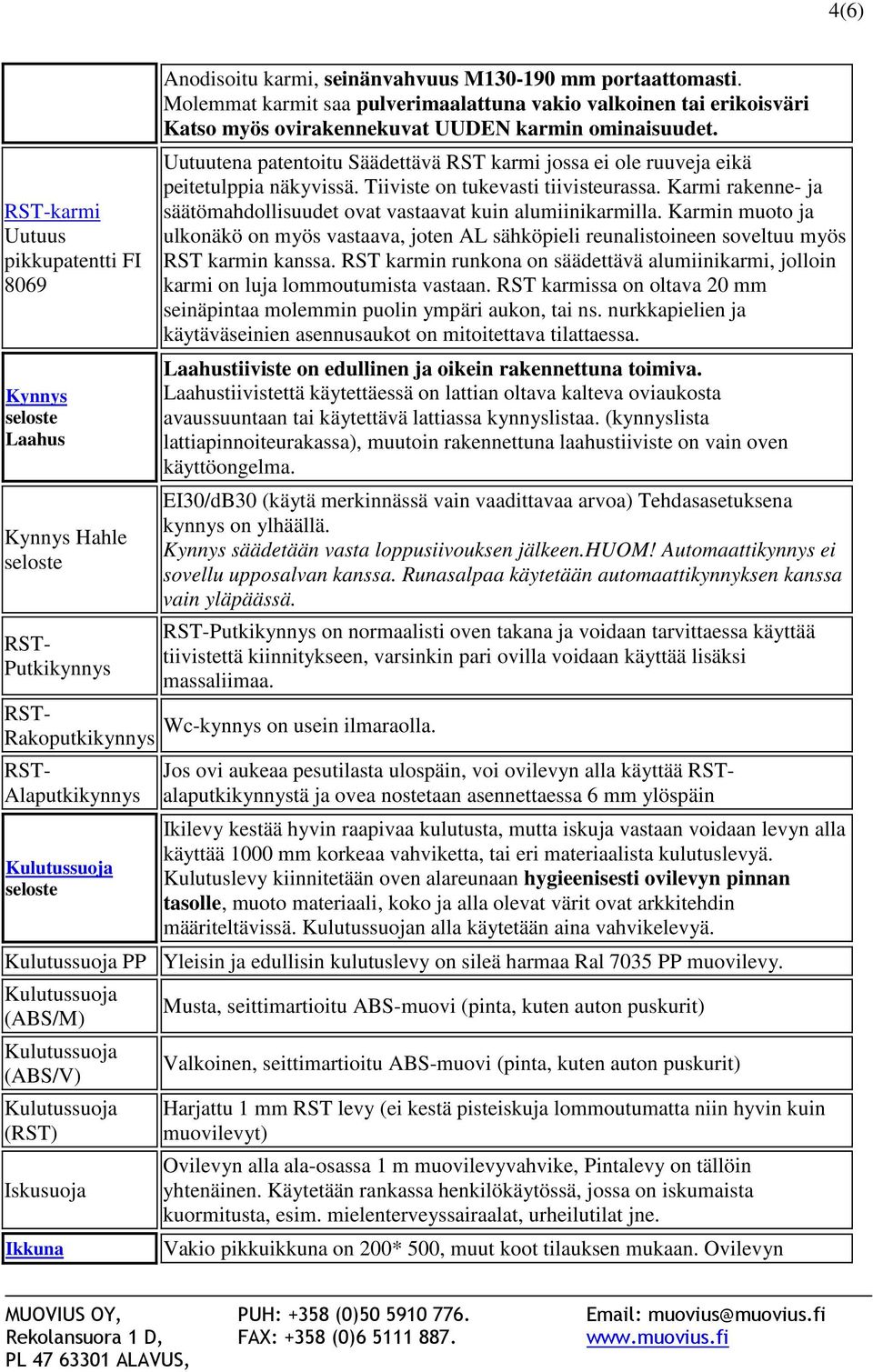

4 4(6) RST-karmi Uutuus pikkupatentti FI 8069 Kynnys Laahus Kynnys Hahle RST- Putkikynnys RST- Rakoputkikynnys RST- Alaputkikynnys Anodisoitu karmi, seinänvahvuus M mm portaattomasti. Molemmat karmit saa pulverimaalattuna vakio valkoinen tai erikoisväri Katso myös ovirakennekuvat UUDEN karmin ominaisuudet. Uutuutena patentoitu Säädettävä RST karmi jossa ei ole ruuveja eikä peitetulppia näkyvissä. Tiiviste on tukevasti tiivisteurassa. Karmi rakenne- ja säätömahdollisuudet ovat vastaavat kuin alumiinikarmilla. Karmin muoto ja ulkonäkö on myös vastaava, joten AL sähköpieli reunalistoineen soveltuu myös RST karmin kanssa. RST karmin runkona on säädettävä alumiinikarmi, jolloin karmi on luja lommoutumista vastaan. RST karmissa on oltava 20 mm seinäpintaa molemmin puolin ympäri aukon, tai ns. nurkkapielien ja käytäväseinien asennusaukot on mitoitettava tilattaessa. Laahustiiviste on edullinen ja oikein rakennettuna toimiva. Laahustiivistettä käytettäessä on lattian oltava kalteva oviaukosta avaussuuntaan tai käytettävä lattiassa kynnyslistaa. (kynnyslista lattiapinnoiteurakassa), muutoin rakennettuna laahustiiviste on vain oven käyttöongelma. EI30/dB30 (käytä merkinnässä vain vaadittavaa arvoa) Tehdasasetuksena kynnys on ylhäällä. Kynnys säädetään vasta loppusiivouksen jälkeen.huom! Automaattikynnys ei sovellu upposalvan kanssa. Runasalpaa käytetään automaattikynnyksen kanssa vain yläpäässä. RST-Putkikynnys on normaalisti oven takana ja voidaan tarvittaessa käyttää tiivistettä kiinnitykseen, varsinkin pari ovilla voidaan käyttää lisäksi massaliimaa. Wc-kynnys on usein ilmaraolla. Jos ovi aukeaa pesutilasta ulospäin, voi ovilevyn alla käyttää RSTalaputkikynnystä ja ovea nostetaan asennettaessa 6 mm ylöspäin Ikilevy kestää hyvin raapivaa kulutusta, mutta iskuja vastaan voidaan levyn alla käyttää 1000 mm korkeaa vahviketta, tai eri materiaalista kulutuslevyä. Kulutuslevy kiinnitetään oven alareunaan hygieenisesti ovilevyn pinnan tasolle, muoto materiaali, koko ja alla olevat värit ovat arkkitehdin määriteltävissä. n alla käytetään aina vahvikelevyä. PP Yleisin ja edullisin kulutuslevy on sileä harmaa Ral 7035 PP muovilevy. (ABS/M) (ABS/V) (RST) Iskusuoja Ikkuna Musta, seittimartioitu ABS-muovi (pinta, kuten auton puskurit) Valkoinen, seittimartioitu ABS-muovi (pinta, kuten auton puskurit) Harjattu 1 mm RST levy (ei kestä pisteiskuja lommoutumatta niin hyvin kuin muovilevyt) Ovilevyn alla ala-osassa 1 m muovilevyvahvike, Pintalevy on tällöin yhtenäinen. Käytetään rankassa henkilökäytössä, jossa on iskumaista kuormitusta, esim. mielenterveyssairaalat, urheilutilat jne. Vakio pikkuikkuna on 200* 500, muut koot tilauksen mukaan. Ovilevyn

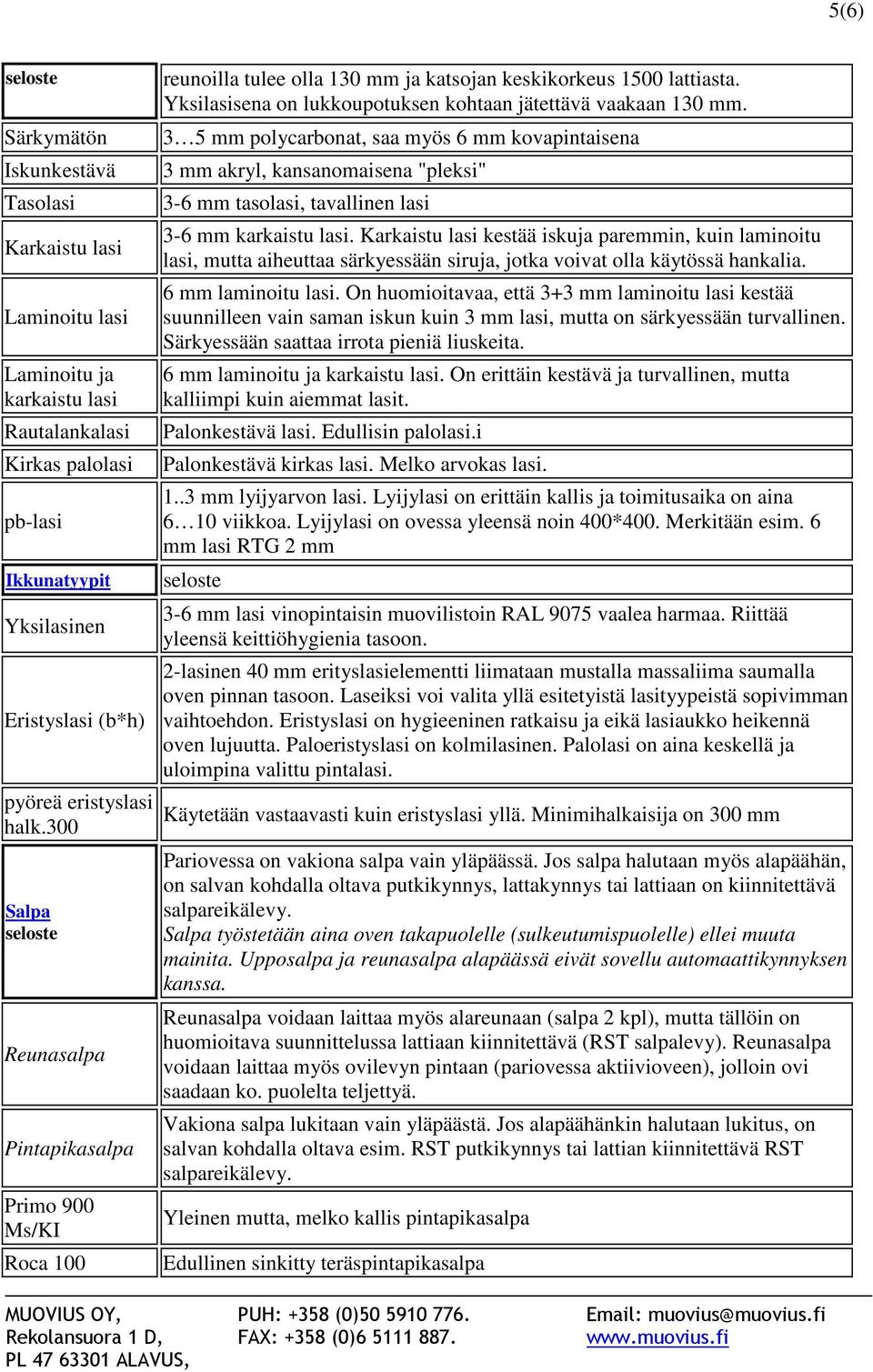

5 5(6) Särkymätön Iskunkestävä Tasolasi Karkaistu lasi Laminoitu lasi Laminoitu ja karkaistu lasi Rautalankalasi Kirkas palolasi pb-lasi Ikkunatyypit Yksilasinen Eristyslasi (b*h) pyöreä eristyslasi halk.300 Salpa Reunasalpa Pintapikasalpa Primo 900 Ms/KI Roca 100 reunoilla tulee olla 130 mm ja katsojan keskikorkeus 1500 lattiasta. Yksilasisena on lukkoupotuksen kohtaan jätettävä vaakaan 130 mm. 3 5 mm polycarbonat, saa myös 6 mm kovapintaisena 3 mm akryl, kansanomaisena "pleksi" 3-6 mm tasolasi, tavallinen lasi 3-6 mm karkaistu lasi. Karkaistu lasi kestää iskuja paremmin, kuin laminoitu lasi, mutta aiheuttaa särkyessään siruja, jotka voivat olla käytössä hankalia. 6 mm laminoitu lasi. On huomioitavaa, että 3+3 mm laminoitu lasi kestää suunnilleen vain saman iskun kuin 3 mm lasi, mutta on särkyessään turvallinen. Särkyessään saattaa irrota pieniä liuskeita. 6 mm laminoitu ja karkaistu lasi. On erittäin kestävä ja turvallinen, mutta kalliimpi kuin aiemmat lasit. Palonkestävä lasi. Edullisin palolasi.i Palonkestävä kirkas lasi. Melko arvokas lasi mm lyijyarvon lasi. Lyijylasi on erittäin kallis ja toimitusaika on aina 6 10 viikkoa. Lyijylasi on ovessa yleensä noin 400*400. Merkitään esim. 6 mm lasi RTG 2 mm 3-6 mm lasi vinopintaisin muovilistoin RAL 9075 vaalea harmaa. Riittää yleensä keittiöhygienia tasoon. 2-lasinen 40 mm erityslasielementti liimataan mustalla massaliima saumalla oven pinnan tasoon. Laseiksi voi valita yllä esitetyistä lasityypeistä sopivimman vaihtoehdon. Eristyslasi on hygieeninen ratkaisu ja eikä lasiaukko heikennä oven lujuutta. Paloeristyslasi on kolmilasinen. Palolasi on aina keskellä ja uloimpina valittu pintalasi. Käytetään vastaavasti kuin eristyslasi yllä. Minimihalkaisija on 300 mm Pariovessa on vakiona salpa vain yläpäässä. Jos salpa halutaan myös alapäähän, on salvan kohdalla oltava putkikynnys, lattakynnys tai lattiaan on kiinnitettävä salpareikälevy. Salpa työstetään aina oven takapuolelle (sulkeutumispuolelle) ellei muuta mainita. Upposalpa ja reunasalpa alapäässä eivät sovellu automaattikynnyksen kanssa. Reunasalpa voidaan laittaa myös alareunaan (salpa 2 kpl), mutta tällöin on huomioitava suunnittelussa lattiaan kiinnitettävä (RST salpalevy). Reunasalpa voidaan laittaa myös ovilevyn pintaan (pariovessa aktiivioveen), jolloin ovi saadaan ko. puolelta teljettyä. Vakiona salpa lukitaan vain yläpäästä. Jos alapäähänkin halutaan lukitus, on salvan kohdalla oltava esim. RST putkikynnys tai lattian kiinnitettävä RST salpareikälevy. Yleinen mutta, melko kallis pintapikasalpa Edullinen sinkitty teräspintapikasalpa

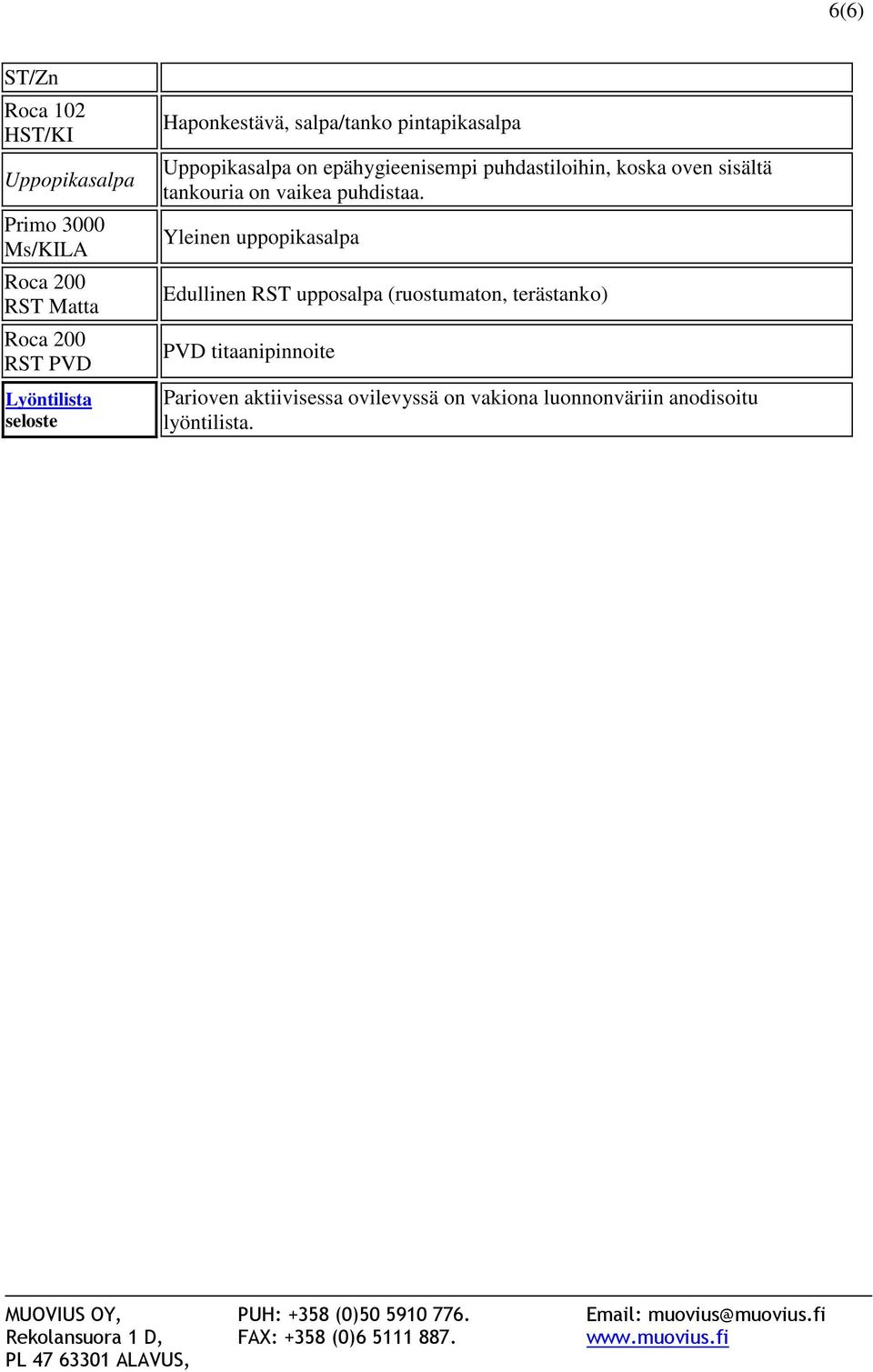

6 6(6) ST/Zn Roca 102 HST/KI Uppopikasalpa Primo 3000 Ms/KILA Roca 200 RST Matta Roca 200 RST PVD Lyöntilista Haponkestävä, salpa/tanko pintapikasalpa Uppopikasalpa on epähygieenisempi puhdastiloihin, koska oven sisältä tankouria on vaikea puhdistaa. Yleinen uppopikasalpa Edullinen RST upposalpa (ruostumaton, terästanko) PVD titaanipinnoite Parioven aktiivisessa ovilevyssä on vakiona luonnonväriin anodisoitu lyöntilista.
