1 Oikeita ovia vuodesta 1911 Projektituotteiden Rakennetiedosto

2 SISÄLLYS Yleisten tilojen ääni- ja paloluokitellut ovet... 4 Laitosovet... 9 Asuinhuoneistojen kevytovet... Julisten tilojen ja asuinhuoneistojen MDF-laakaovet Ulko-ovet Ovisuositukset Lasiseinäelementit ja kulkuaukkkomitoitus Sisäovien mitoitus- ja tyyppitiedot

3 Mattiovi - kumppanuutta kehittäen Mattiovi on laajentanut tuotevalikoimaansa kattamaan sekä asuin- että julkisten rakennusten sisäovet. Esittelemme tässä rakennetiedostossa korkealuokkaiset sisäovemme ja sisäseinärakenteemme, jotta löydät valikoimastamme helposti oikeat ovet oikeisiin kohteisiin. Mattiovi tunnetaan laaduntekijänä. Laitilassa ovia on valmistettu vuodesta 1911 ja Alavudella vuodesta Me osaamme ovet. Tehtaamme ovat kumpikin erikoistuneet omiin tuotteisiinsa ja tuoterakenteisiinsa. Tällä työnjaolla saavutamme parhaan ammattitaidon, tuotekehittelyn ja toimintatehokkuuden. Pidämme huolen siitä että tuotteemme täyttävät kaikki voimassa olevat standardit, ja olemme edelläkävijä monissa ovialan teknisissä ja muotoiluun liittyvissä asioissa. Pyrimme saumattomaan yhteistyöhön alan muiden ammattilaisten, suunnittelijoiden, arkkitehtien ja rakentajien kanssa suomalaisen rakennuskulttuurin hyväksi. Referenssikohteita, joihin on toimitettu laadukkaat Suomessa valmistetut Mattiovi-sisäovet: Valtiokonttori, Helsinki Lentoasemahotelli, Vantaa Jalkarannan sairaala, Lahti Kytölän päiväkoti, Lahti Flamingo/Jumbo Park, Vantaa Luolavuoren koulu, Turku Jakolehto As Oy, Helsinki Jalavatie As Oy, Uusikaupunki Espoon Merikarhu As Oy, Espoo Hilton-hotelli, Helsinki Atrian pääkonttori, Seinäjoki Lohikosken koulu, Jyväskylä Hermannin koulu, Salo Meilahden Kolmiosairaala, Helsinki Raision ammattiopisto, Raisio Ollinsaaren koulu, Raahe Viikin ympäristötalo, Helsinki Kokous- ja kongressihotelli Paasitorni, Helsinki Eduskuntatalo, Helsinki Paasitorni-hotelli, Helsinki Hatanpään sairaala, Tampere Tapiolan pääkonttori, Espoo Oopperatalo, Helsinki Hotelli Kalastajantorppa, Helsinki Musiikkitalo, Helsinki Meilahden tornisairaala, Helsinki HC Saimaan Kylpylähotelli Y-sairaala, Seinäjoki Meilahden sairaala, Helsinki HC Saimaa 3

4 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves kerrostaso-oviyhdistelmä EI/ db ja EI/35 db Kaksilehtinen palo- ja äänieristysluokiteltu kerrostaso-ovi. Käytetään kerrostalojen asuntojen sisäänkäyntiovina porraskäytävästä huoneistoon Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92 + x 92, karmisyvyydet 160 (92+68), 184 (92+92) ja 0 (92+8), Kynnys Kovapuuta, korkeus mm, leveys karmileveyden mukaan. Saranat Uloimmassa EI -ovilehdessä 3 kpl 1 x säädettäviä turvasaranoita. Sisäovessa säädettävät symmetriset saranat. Lukko Uloimmassa EI ovessa Abloy 4190, LC190, LC0, LC2 tai vastaava ja sisäovessa 14 Tyyppihyväksytetyt varusteet: Kirjeluukku Primo 60+63E RT, soittokello, ovisilmä, turvalukko. Sisäovena sileä laakaovi, massiivi- tai kevytpeiliovi tai kuvioitu ovi. EI/ db Tutkimustulokset EI/ db: tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka db ilmanääneneristysluku Rw 39 db EI/35 db Tutkimustulokset EI/35 db: tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka 35 db ilmanääneneristysluku Rw db Mattiovi Ilves kerrostaso-oviyhdistelmä EI/ db ja EI/35 db Kaksilehtinen palo- ja äänieristysluokiteltu kerrostaso-ovi. Käytetään kerrostalojen asuntojen sisäänkäyntiovina porraskäytävästä huoneistoon Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92 + x 92, karmisyvyydet 160 (92+68), 184 (92+92) ja 0 (92+8), Kynnys erikoismitat kohteen mukaan mukaan. Kovapuuta, korkeus mm, leveys karmileveyden mukaan. Saranat Uloimmassa EI -ovilehdessä 3 kpl 1 x säädettäviä turvasaranoita. Sisäovessa säädettävät symmetriset saranat. Lukko Uloimmassa EI ovessa Abloy 4190, LC190, LC0, LC2 tai vastaava ja sisäovessa 14 Tyyppihyväksytyt varusteet: Kirjeluukku Primo 31, kirjeluukku Primo 60+63E RT, soittokello, ovisilmä, turvalukko. Sisäovena sileä laakaovi, massiivi- tai kevytpeiliovi tai kuvioitu ovi. Tutkimustulokset EI/ db: tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka db ilmanääneneristysluku Rw 39 db EI/ db Tutkimustulokset EI/35 db: tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka 35 db ilmanääneneristysluku Rw db EI/35 db 4

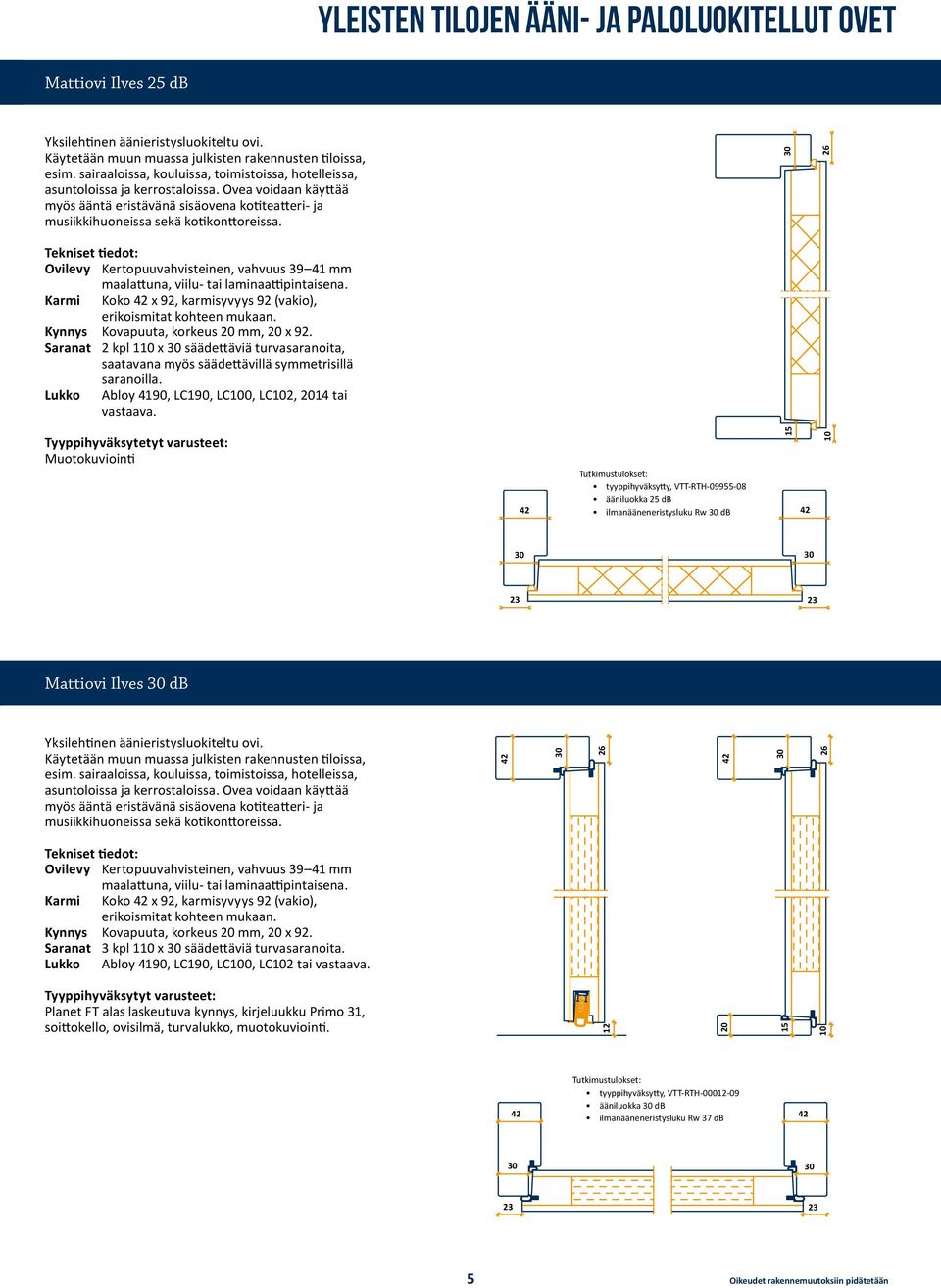

5 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves 25 db Yksilehtinen äänieristysluokiteltu ovi. Käytetään muun muassa julkisten rakennusten tiloissa, esim. sairaaloissa, kouluissa, toimistoissa, hotelleissa, asuntoloissa ja kerrostaloissa. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 2 kpl 1 x säädettäviä turvasaranoita, saatavana myös säädettävillä symmetrisillä saranoilla. Lukko Abloy 4190, LC190, LC0, LC2, 14 tai vastaava. Tyyppihyväksytetyt varusteet: Muotokuviointi tyyppihyväksytty, VTT-RTH ääniluokka 25 db ilmanääneneristysluku Rw db Mattiovi Ilves db Yksilehtinen äänieristysluokiteltu ovi. Käytetään muun muassa julkisten rakennusten tiloissa, esim. sairaaloissa, kouluissa, toimistoissa, hotelleissa, asuntoloissa ja kerrostaloissa. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 3 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi. tyyppihyväksytty, VTT-RTH ääniluokka db ilmanääneneristysluku Rw 37 db 5

6 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves EI/ db Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa julkisten rakennusten tiloissa, esim. sairaaloissa, kouluissa, toimistoissa, hotelleissa, asuntoloissa ja kerrostaloissa. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 3 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi. Oven maksimikoko 11x21 tai x24. tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka db ilmanääneneristysluku Rw 37 db Mattiovi Ilves EI/ db Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa kerrostalojen asuntojen sisäänkäyntiovina porraskäytävästä huoneistoon ja julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 3 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi. tyyppihyväksytty, VTT-RTH-000- paloluokka EI ääniluokka db ilmanääneneristysluku Rw 37 db 6

7 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves EI/ db 50 mm Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa kerrostalojen asuntojen sisäänkäyntiovina porraskäytävästä huoneistoon ja julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 3 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi, Abloy DC840 piilo-ovisuljin. Oven maksimikoko 11x21 tai x24. Tyyppihyväksytty VTT-RTH-000- paloluokka EI äänitestiraportti, VTT-S-592- ääniluokka db ilmanääneneristysluku Rw 38 db Mattiovi Ilves EI/35 db Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa kerrostalojen asuntojen sisäänkäyntiovina porraskäytävästä huoneistoon ja julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot. Ovea voidaan käyttää myös ääntä eristävänä sisäovena kotiteatteri- ja musiikkihuoneissa sekä kotikonttoreissa. Ovilevy Vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus 25 mm, 25 x 92, takareunaltaan viistetty. Saranat 4 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi. tyyppihyväksytty, VTT-RTH paloluokka EI ääniluokka 35 db ilmanääneneristysluku Rw db ilmanääneneristysluku Rw 41 db (ääniluokka db) Primo 31 -kirjeluukulla varustettuna ilmanääneneristysluku Rw 38 db (ääniluokka db) alas laskeutuvalla Planet FT kynnyksellä tai alas laskeutuvalla Planet FT kynnyksellä ja Primo 31 kirjeluukulla varustettuna

8 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves EI/ db/lasiovi Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat, kerrostalot. Ovilevy Vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 4 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Lasiaukon enimmäiskoko/ovilehti: 737 mm x 1846 mm Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys. tyyppihyväksytty VTT-RTH paloluokka EI äänitestiraportti, VTT-S-593- ääniluokka db ilmanääneneristysluku Rw 37 db Mattiovi Ilves EI/ db/pariovi Palo- ja äänieristysluokiteltu pariovi. Käytetään muun muassa julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat, kerrostalot. Ovilevy Vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys kovapuuta, korkeus 25mm, 25 x 92, takareunaltaan viistetty. Saranat 4 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. tyyppihyväksytty VTT- RTH paloluokka EI ääniluokka db ilmanääneneristysluku Rw 37 db Lasiaukon enimmäiskoko/ovilehti 537x1846 mm. Tyyppihyväksytyt varusteet: Planet FT alas laskeutuva kynnys, kirjeluukku Primo 31, muotokuviointi Oven maksimikoko x21. 8

9 YLEISTEN TILOJEN ÄÄNI- JA PALOLUOKITELLUT OVET Mattiovi Ilves EI60/25 db Yksilehtinen palo- ja äänieristysluokiteltu ovi. Käytetään muun muassa julkisten rakennusten tiloissa. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot Ovilevy Vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko 55 x 1, karmisyvyys 1 (vakio), Kynnys Karmikynnys, korkeus 55 mm, 55 x 1. Saranat 4 kpl 1 x säädettäviä turvasaranoita. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Ovi on palotestattu koossa x palotestiraportti, VTT-PAL 5189 paloluokka EI 60 äänitestiraportti, VTT-LVI 5460 ääniluokka 25 db ilmanääneneristysluku Rw db LAITOSOVET Mattiovi Ilves LAITOSOVI Yksilehtinen ääniluokiteltu laitosovi. Käytetään sairaaloissa, palvelukodeissa ym. tiloissa, joissa vaaditaan kulutuksen kestävyyttä ja ääneneristävyyttä. Ovilevy Kertopuuvahvisteinen, vahvuus 40 mm laminaattipintaisena, ovilevyn reunoissa muovireunalista. Karmi Koko x 92, karmisyvyys 92 (vakio), erikoismitat kohteen mukaan tai alumiinisäätökarmi, jossa vaihteluväli 85 2 mm. Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat 3248 säädettävä sarana. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Puukarmiin saatavana RST-suojaus. 17 ovilevyn ilmanääneneristysluku Rw db Seinärakenne, säätömahdollisuus välillä 85 2 mm 40 9

10 LAITOSOVET Mattiovi Ilves LAITOSOVI EI Yksilehtinen palo- ja äänieristysluokiteltu laitosovi. Käytetään sairaaloissa, palvelukodeissa yms. tiloissa, joissa vaaditaan kulutuksen kestävyyttä ja ääneneristävyyttä sekä lisäksi palonkestävyyttä. Ovilevy Kertopuuvahvisteinen, vahvuus 40 mm laminaattipintaisena, ovilevyn reunoissa Karmi muovireunalista. Koko x 92, karmisyvyys 92 (vakio), erikoismitat kohteen mukaan tai alumiinisäätökarmi, jossa vaihteluväli 85 2 mm. Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat 3248 säädettävä sarana. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. Lasiaukon maksimikoko 500x500 mm. Puukarmiin saatavana RST-suojaus. 17 Tyyppihyväksyty varusteet: Planet FT alas laskeutuva kynnys, sähkölukitus-/putkitus, ovimikko, kyynärvedin, RST suojaus karmiin, sähköpieli rasioineen. Oven maksimikoko x21 + sähköpieli 3x21. tyyppihyväksytty VTT-RTH paloluokka EI ääniluokka 25dB ilmanääneneristysluku Rw 33 db Seinärakenne, säätömahdollisuus välillä 85 2 mm 40 Mattiovi Röntgenovi Yksilehtinen säteilysuojaovi. Käytetään sairaaloissa ja laitoksissa säteilysuojaovena Ovilevy Vahvuus mm maalattuna tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat 4 6 kpl 1 x säädettäviä Lukko turvasaranoita ovilehden painon mukaan. Abloy 4190, LC190, LC0, LC2 tai vastaava. Lyijysuojauksen vahvuus 1 mm tai 3 mm

11 LAITOSOVET Mattiovi Heiluriovi Yksilehtinen heiluriovi. Käytetään ravintoloissa, hotelleissa, laitoksissa ja keittiöissä. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Saranat Erte 7. Lukko Abloy Mattiovi Taitto-ovi 3- tai 4-osainen taitto-ovi. Käytetään muun muassa julkisten rakennusten tiloissa neuvottelutilojen jakamiseen tai leveiden sähkökaappien ovina. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna, viilu- tai laminaattipintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kovapuuta, korkeus mm, x 92. Saranat 3248 säädettävä sarana. Lukko Abloy 4190, LC190, LC0, LC2 tai vastaava. 11

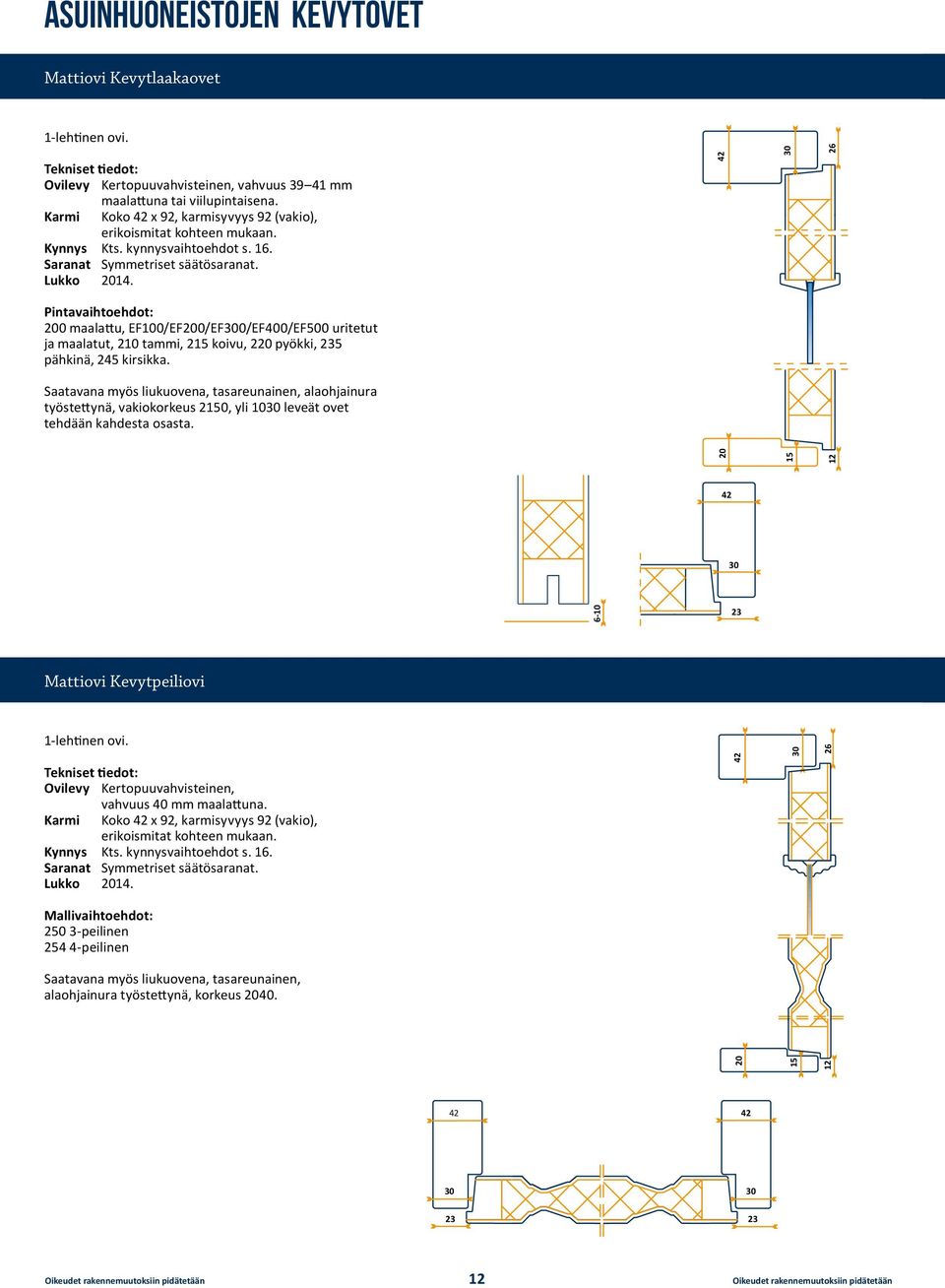

12 ASUINHUONEISTOJEN KEVYTOVET Mattiovi Kevytlaakaovet 1-lehtinen ovi. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna tai viilupintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat Symmetriset säätösaranat. Lukko 14. Pintavaihtoehdot: 0 maalattu, EF0/EF0/EF0/EF400/EF500 uritetut ja maalatut, 2 tammi, 2 koivu, 2 pyökki, 5 pähkinä, 245 kirsikka. Saatavana myös liukuovena, tasareunainen, alaohjainura työstettynä, vakiokorkeus, yli leveät ovet tehdään kahdesta osasta. 6- Mattiovi Kevytpeiliovi 1-lehtinen ovi. Ovilevy Kertopuuvahvisteinen, vahvuus 40 mm maalattuna. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat Symmetriset säätösaranat. Lukko 14. Mallivaihtoehdot: peilinen peilinen Saatavana myös liukuovena, tasareunainen, alaohjainura työstettynä, korkeus 40.

13 JULKISTEN TILOJEN JA ASUINHUONEISTOJEN MDF-laakaOVET Mattiovi MDF-laakaovet 1-lehtinen ovi. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot. Ovilevy Kertopuuvahvisteinen, vahvuus mm maalattuna tai viilupintaisena. Karmi Koko x 92, karmisyvyys 92 (vakio), Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat 2 kpl 1 x säädettäviä turvasaranoita, saatavana myös säädettävillä symmetrisillä saranoilla. Lukko Abloy 4190, LC190, LC0, LC2, 14 tai vastaava. Mallivaihtoehdot: 0/MDF maalattu, 0/MDF muotokuvioidut, 2/MDF, 2/MDF, 2/MDF, 5/MDF, 245/MDF. Saatavana myös liukuovena, tasareunainen, alaohjainura työstettynä, vakiokorkeus, yli leveät ovet tehdään kahdesta osasta. 6- Mattiovi MDF-/laminaattilaakaovet 1-lehtinen ovi. Käyttökohteita ovat mm. sairaalat, koulut, toimistot, hotellit, asuntolat ja kerrostalot, joissa kestävyyden lisäksi helppo puhdistettavuus on keskeinen oven valintaperuste. Ovilevy Kertopuuvahvisteinen, Karmi vahvuus mm laminaattipintaisena. Koko x 92, karmisyvyys 92 (vakio), Kynnys Kts. kynnysvaihtoehdot s. 16. Saranat 2 kpl 1 x säädettäviä turvasaranoita, saatavana myös säädettävillä symmetrisillä saranoilla. Lukko Abloy 4190, LC190, LC0, LC2, 14 tai vastaava. Saatavana myös liukuovena, tasareunainen, alaohjainura työstettynä, vakiokorkeus, yli leveät ovet tehdään kahdesta osasta. 13

14 ULKO-OVET Mattiovi ILVES UOH/EI/dB Yksilehtinen palo- ja äänieristysluokiteltu ulko-ovi. Käytetään ulko-ovina omakoti-, rivi- tai luhtitalokohteissa, joissa vaaditaan palonsuojaominaisuuksia ja erinomaista ääneneristävyyttä. Ovilevy Pinta alumiinijäykistettyä HDF-levyä, ovilevyn vahvuus 66-67mm Karmi Karmisyvyys 1mm (muut mitat erikoistilauksena) Kynnys Kovapuuta, kynnyksessä alumiininen kulutussuojalista Saranat 3kpl Abloy N3248-1TMKSS säädettäviä turvasaranoita Lukko Abloy LC0, LC2 tvast. + säädettävä vastarauta LP711 U-arvo 1,2 Lasi- Max. 0, m2 aukko Tyyppihyväksytty VTT- RTH Paloluokka EI Ääniluokka db Ilmanääneneristysluku Rw 37 db Lentomelun ääneneristysluku Rw+C 36 db Kaupunkiliikennemelun ääneneristysluku Rw+Ctr 35 db Tyyppihyväksyty varusteet: Kirjeluukku Primo 31, soittokello, ovisilmä, turvalukko, muotokuviointi ja lasi max. 0, m2 Mattiovi ILVES UOH/EI/Rw 43dB Yksilehtinen palo- ja äänieristysluokiteltu ulko-ovi. Käytetään ulko-ovina omakoti-, rivi- tai luhtitalokohteissa, joissa vaaditaan palonsuojaominaisuuksia ja erinomaista ääneneristävyyttä sekä lämmöneristävyyttä. Ovilevy Pinta alumiinijäykistettyä HDF-levyä, ovilevyn vahvuus 86-87mm Karmi Karmisyvyys 1mm (muut mitat erikoistilauksena) Kynnys Kovapuuta, kynnyksessä alumiininen kulutussuojalista Saranat 4kpl Abloy N3248-1TMKSS säädettäviä turvasaranoita Lukko Abloy LC0, LC2 tvast. + säädettävä vastarauta LP711 U-arvo Umpiovi 0,60 W/m2K ja lasiovi 0,75 W/m2K Lasi- Max. 0,47 m2 aukko Tyyppihyväksytty VTT- RTH Paloluokka EI Ääniluokka 35dB Ilmanääneneristysluku Rw 43 db Lentomelun ääneneristysluku Rw+C db Kaupunkiliikennemelun ääneneristysluku Rw+Ctr 39 db Tyyppihyväksyty varusteet: Soittokello, ovisilmä, turvalukko, muotokuviointi ja lasi max. 0,47 m2 14

15 ULKO-OVET Mattiovi ILVES UOH/66MM Yksilehtinen äänieristysulko-ovi. Käytetään ulko-ovina omakoti-, rivi- tai luhtitalokohteissa. Ovilevy Pinta alumiinijäykistettyä HDF-levyä, ovilevyn vahvuus 66-67mm Karmi Karmisyvyys 1mm (muut mitat erikoistilauksena) Kynnys Kovapuuta, kynnyksessä alumiininen kulutussuojalista Saranat 3kpl Abloy N3248-1TMKSS säädettäviä turvasaranoita Lukko Abloy LC0, LC2 tvast. + säädettävä vastarauta LP711 U-arvo Umpiovi 0,68 W/m2K ja lasiovi 0,99 W/m2K Ilmanääneneristysluku»» umpiovi = Rw db»» lasiovi = Rw 31 db Mattiovi ILVES UOH/86MM Yksilehtinen äänieristysulko-ovi. Käytetään ulko-ovina omakoti-, rivi- tai luhtitalokohteissa. Ovilevy Pinta alumiinijäykistettyä HDF-levyä, ovilevyn vahvuus 86-87mm Karmi Karmisyvyys 1mm (muut mitat erikoistilauksena) Kynnys Kovapuuta, kynnyksessä alumiininen kulutussuojalista Saranat 4kpl Abloy N3248-1TMKSS säädettäviä turvasaranoita Lukko Abloy LC0, LC2 tvast. + säädettävä vastarauta LP711 U-arvo Umpiovi 0,54 W/m2K ja lasiovi 0,75 W/m2K Ilmanääneneristysluku»» umpiovi = Rw 33 db»» lasiovi = Rw 34 db

16 OVISUOSITUKSET Rakennustyyppi Huonetyyppi Ovisuositus Pinta Reunavaihtoehdot Toimisto ja virastot toimistohuoneet neuvotteluhuone MDF-laakaovet 25 db, db tai 35 db maali, viilu, laminaatti maali, viilu, laminaatti h/t ja 2-h/2-t h ja 2-h Hotellit hotellihuone kylpyhuone EI / db, EI / 50 mm, EI /35 db MDF-laakaovet maali, viilu, laminaatti maali, viilu, laminaatti h ja 2-h h/p ja 2-h/2-t Koulut, päiväkodit, vanhustentalot, vapaa-ajan tilat luokkahuone toimisto-/osastoivat ovet 25 db, db ja 35 db, EI /LASI, EI /LASI/UMPIPARIOVI EI / db, EI /35 db maali, laminaatti maali, viilu, laminaatti h ja 2-h h ja 2-h Sairaalat, terveyskeskukset potilas- ja hoitohuone röntgenhuone yleiset tilat LA, LA RTG LA laminaatti laminaatti laminaatti muovilista h ja 2-h muovilista Asuinkerrostalot kerrostaso-ovet asuinhuoneet EI / db, EI / db massiivi- tai kevytlaaka- tai peiliovet maali, viilu, laminaatti maali, viilu h ja 2-h h/t Rivitalot, pientalot asuinhuoneet ulko-ovet varaston ovet saunatilat Massiivi- tai kevytlaaka- tai peiliovet H- ja T-sarja esitteen mukaan H- ja Kehysovisarjat kehys- ja kokolasinen saunaovi maali, viilu maali, viilu maali puuvalmis, karkaistu lasi h puureuna puureuna puu tai karkaistu lasi Laaka MDF MDF 25dB EI/ EI/ Ei/35 EI/ Ei/35 EI/ EI/35 LA LA RTG Tyyppihyväksyntä 25 db EI/ db EI/ db EI/35 db Ilmanääneneristysluku Rw [db] (lab.arvo) OVILEVY Mitat db 37 db 39 db db EI/ db EI/35 db 39 db db EI/ db EI/35 db 37 db db Maks. leveys (M) Maks. leveys, pariovi (M) 18 Maks. korkeus (M) Pinta Paksuus (mm) /40 40/ Maalattu x x x x x x x x x Viilutettu x x x x x x x x Laminaatti x x x x x x x x Reunatyyppi h/t h/t h/t h h h h h h 2h/2t 2h/2t 2h/2t 2h 2h 2h 2h 2h 2h 2h Puureuna x Muovireuna x x 1h/1t x x x x KYNNYS Ilman kynnystä IK x x x x x Kyntteellinen kynnys K1 x x x x x x x x x x x Sileä kynnys K2 x x x x WC-kynnys K3 x x x x Rakokynnys K5 x x x x Laskeutuva kynnys x x x x x x x x x x Laahus x x x x x VARUSTEET Erikoislukitukset x x x x x x x x x x x Kirjeluukku x x x x x Ovisilmä ja soittokellon x x x x x poraus Potkupelti x x x x x x x x x x Karminsuoja x x x x x x x x Alumiinikarmi x x *Tyyppihyväksyntäkilvellä toimitetaan enintään x 21 M-kokoiset tyyppihyväksynnän mukaiset vakio-ovet. Tätä suuremmat koot ja erikoisratkaisut, kuten pintauritukset, reunamuodot, erikoiskynnykset, varusteet jne. toimitetaan nk. rakennekilvellä ja ne on hyväksytettävä asiakkaan toimesta kohdekohtaisesti paikallisilla viranomaisilla. 16

17 LASISEINÄELEMENTIT JA KULKUAUKKOMITOITUS Sisäikkunat, sivuosat, yläosat ja sähköpielet SI/1K Sisäikkuna Käytetään toimistorakennusten, pankkien yms. tilojen jakajina. Puukarmiprofiili: maalattu, lakattu. Lasitettuna. Umpiosa: maalattu/viilutettu/laminoitu 6 mm MDF-/lastulevy kiinnitettynä puukarmiprofiiliin. SI/1K/EI sisäikkuna tyyppihyväksytty VTT-RTH paloluokka EI maksimikoko 1390x2590 Sähköpielilevyä käytetään sairaaloissa, toimistorakennuksissa yms. ovielementin vieressä. Sähköpielilevyyn on kätevä kiinnittää valo-/odotuskatkaisimet, pistorasiat yms. Tilauksesta saatavana myös vaakaleikkauksessa näkyvä rasiankiinnityslevy. Puukarmiprofiili: maalattu, lakattu. Levy maalattu/viilutettu/laminoitu mm MDF-/lastulevy. Toimitus irrallaan. Karmit: Peruskarmisyvyydet puukarmeille 68 mm, 92 mm, 0 mm, 1 mm. Karmit: maalaus vakiovalkoinen NCS S 0502-Y. Saatavana myös maalaus erikoissävyihin. Vuoratut karmit eri puulajeilla (tammi, pyökki, koivu, kirsikka). Lakattuina tai kuultokäsiteltyinä. Kulkuaukkomitoitus 9M Vapaa kulkuaukko Vapaa kulkuaukko 800 Vapaa kulkuaukko oven auetessa 180 astetta Vapaa kulkuaukko oven auetessa 90 astetta Erikoissaranoilla Vapaa kulkuaukko 800 kun 7M 8M 9M M 7M 8M 9M M 9M 9M oven aukeamiskulma Sisäovi 40 mm Ilves EI/ 4o mm Ilves EI/ 46 mm Ilves EI /35 68 mm Kerrostaso-oviyhdistelmä vas/oik ja oik/vas EI 1 / so 118 vas/vas ja oik/oik EI 117 / so 2 17

18 SISÄOVIEN MITOITUS- JA TYYPPITIEDOT Sisäovien modulimitoitus ASENNUS- VARA mm liittymismitta 7m 700 mm 8m 800 mm 9m 900 mm m 00mm LIITTYMISMITTA m 00 mm 13m mm m 00 mm 17m 1700mm liittymismitta 21m 20mm OVILEVYN KORKEUS 40 KARMIN KORKEUS 90 AUKON KORKEUS 20 mm asennusvara mm OVILEVYn leveys 625/725/825/925 KARMIN leveys 690/790/890/990 AUKON leveys 7m 7 mm 8m 8 mm 9m 9 mm m mm asennusvara mm asennusvara mm Levikkeen leveys OVILevyn leveys KARMIN leveys 1190/90/1490/1690 AUKON leveys m mm 13m 13 mm m mm 17m 17mm asennusvara mm OVILEVYN LEVEYS LEVIKKEEN LEVEYS OVILEVYN LEVEYS LEVIKKEEN LEVEYS M (9+3) M (tasa) M (+3) M (tasa) M (9+6) M (tasa) Sisäovien reunamuodot Huullettu H-reunanauha 2H-kovapuureuna koivu, tammi, punapyökki 1H-kovapuureuna koivu, tammi, punapyökki Tasareunainen T-reunanauha 2T-kovapuureuna koivu, tammi, punapyökki 1T-kovapuureuna koivu, tammi, punapyökki Sisäovien kynnystyypit IK Ei kynnystä K1 A Kyntteellinen kynnys Kork. mm K1 B K2 A Sileä kynnys Kork. mm K2 B K3 WC-kynnys Kork. 70, 40, 25 mm K5 A Rakokynnys Kork. mm K5 B Laskeutuva kynnys 18

19 Muistiinpanoja 19

20 Oikeita ovia vuodesta 1911 MATTIOVI OY PL 43, Laitila puhelin projektit@mattiovi.fi mattiovi.fi ALAVUDEN TEHDAS Sepposentie Rantatöysä LAITILAN TEHDAS Samppanummentie Laitila
