TESTAUSSELOSTE Nro VTT-S Ilmaääneneristävyyden määrittäminen Tuloilmaikkunaventtiili Air-Termico

Transkriptio

1 TESTAUSSELOSTE Nro VTT-S Ilmaääneneristävyyden määrittäminen Tuloilmaikkunaventtiili Air-Termico Tilaaja: Dir-Air Oy

2 TESTAUSSELOSTE NRO VTT-S (3) Tilaaja Tilaus Yhteyshenkilö Dir-Air Oy Kuoppalankatu Riihimäki Tapio Tarpio, sähköposti / tilausvahvistus VTT-O VTT Expert Services Oy Veijo Sivonen PL 11, 244 VTT Puhelin Sähköposti veijo.sivonen@vtt.fi Tehtävä Näyte Testauspaikka ja aika Asennus ja mittaus Menetelmä ja laitteet Ilmaääneneristävyyden määrittäminen. Tuloilmaikkunaventtiili Air-Termico Tilaajan VTT Expert Services Oy:lle toimittamat venttiilit. Näyte vastaanotettiin ja merkittiin tunnuksella: 53/13. Tilaajan toimittamat rakennekuvat ja muut tiedot testatuista venttiileistä on esitetty liitteessä 2. Venttiilit testattiin VTT Expert Services Oy:n tutkimushalli 1:ssä (osoitteessa: Tekniikantie 15 A, 215 Espoo). Venttiilit asennettiin tilaajan toimesta kahden kaiuntahuoneen välisessä mittausaukossa (koko 121 mm x 121 mm) olevaan ikkunaan. Ikkunasta poistettiin tiivisteet ulko- ja sisäpuitteesta n. venttiilin pituiselta matkalta. Ikkunan ääneneristävyys mitattiin ennen venttiilien asennusta ja puitteiden tiivisteiden poistoa (mittaus 1.) Ilmaääneneristävyys määritettiin kaksikanavamittauksena käyttäen kahta kiinteää äänilähdettä ja liikkuvia mikrofoneja. Mittaukset teki VTT Expert Services Oy:n tekninen asiantuntija Veijo Sivonen Ilmaääneneristävyys R mitattiin standardin ISO 114 2:21 [1] mukaan ja ilmaääneneristysluku Rw, Rw+C ja Rw+Ctr määritettiin standardin ISO 717 1:213 [2] mukaan. Mittauslaitteet ja mittaushuoneiden mitat on esitetty liitteessä 3. Tulokset Mittaustulokset on esitetty taulukossa 1 ja 2.

3 TESTAUSSELOSTE NRO VTT-S (3) Taulukko 1 ja 2. Taulukossa on määritetty ilmaääneneristysluku R w. Lisäksi taulukossa on annettu luvut R w +C ja R w +C tr, joissa ilmaääneneristyslukuun on lisätty taajuusalueelle määritetyt spektrisovitustermit C ja C tr. Puualumiini-ikkuna MSEA 17 Nro Sisäpuite 2K-eristyslasi Ulkopuite tasolasi R w db R w + C db R w + C tr db 1 2K mm Taulukko 1. Ikkunan ääneneristävyys ennen venttiilien asennusta Ikkuna MSEA 17 + tuloilmaikkunaventtiili Air-Termico Nro Venttiili Suodinpalkki Avaus R w R w + C R w + C tr 2 PRV 6 PRS 6 Kiinni PRV 6 PRS 6 Auki PRV 6 PRSX 6 Auki PRV 6 PRSX 6 Kiinni PRV 8 PRSX 8 Auki PRV 8 PRSX 8 Kiinni PRV 8 PRS 8 Kiinni PRV 8 PRS 8 Auki Taulukko 2. Ikkunan ääneneristävyys venttiilit asennettuna Ilmaääneneristyslukua R w +C tr voidaan käyttää esim. kaupunkiliikennemelussa ääneneristävyyttä arvioitaessa ja lukua R w +C esim. arvioitaessa ilmaääneneristävyyttä suihkukoneiden melulle lentokentän läheisyydessä. Ilmaääneneristävyys 1/3 -oktaaveittain on esitetty liitteessä 1. Laboratoriomittaustulokseksi saadun yksilukuarvon toistettavuus on arviolta enintään 1 db. Espoo, db db db Pekka Sipari Erityisasiantuntija Veijo Sivonen Tekninen asiantuntija

4 TESTAUSSELOSTE NRO VTT-S (3) VTT Expert Services Oy on ilmoitettulaitos No. 89 FINAS-akkreditointipalvelu on akkreditoinut laboratoriomme (T1, VTT Expert Services Oy) suorittamaan standardin ISO 114-2:21 ja ISO 717-1:213 mukaiset testit. Viitteet [1] ISO 114-2:21 Acoustics Laboratory measurement of sound insulation of building elements. Part 2: Measurement of airborne sound insulation 2 ISO 717-1:213 Acoustics - Rating of sound insulation in buildings and of building elements Part 1: Airborne sound insulation LIITTEET 3 JAKELU Tilaaja Alkuperäinen Arkisto Alkuperäinen

5 TESTAUSSELOSTE NRO VTT-S LIITE 1 1(9) Tilaaja: Dir-air oy Tuote: 1. Ikkuna MSEA 17 (ei tuloilmaikkuna venttiiliä) Sisäpuitteen lasi: Testikappaleen asensi: Tilaaja 2k4/4-16 Kokeen pvm: Ulkopuitteen lasi: 4 mm Koehuoneiden lämpötila: 21 C Koehuoneiden ilmankosteus: 36 % db 5 2, 63 27,2 8 13,4 1 23, , , , , ,7 4 4,5 5 41, ,4 8 45,8 1 48, , ,3 2 48, , , 4 44,8 5 53, = 45 (-2 ; -6) db;

6 TESTAUSSELOSTE NRO VTT-S LIITE 1 2(9) Tilaaja: Dir-air oy Tuote: 2. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 6 Kokeen pvm: Suodinpalkki: PRS 6 Koehuoneiden lämpötila: 21 C Säätöasento. Koehuoneiden ilmankosteus: 36 % Kiinni db 5 21, ,4 8 12,6 1 21, , , , , ,2 4 37,9 5 37, ,1 8 38,5 1 37, , ,3 2 39, , ,2 4 4,3 5 48, = 38 (-1 ; -3) db;

7 TESTAUSSELOSTE NRO VTT-S LIITE 1 3(9) Tilaaja: Dir-air oy Tuote: 3. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 6 Kokeen pvm: Suodinpalkki: PRS 6 Koehuoneiden lämpötila: 21 C Säätöasento. Koehuoneiden ilmankosteus: 36 % Auki db 5 21, ,4 8 12,1 1 2, , , , , ,2 4 37,8 5 37, ,4 8 38, 1 37, , ,3 2 39,9 25 4, ,6 4 4,5 5 44, = 38 (-1 ; -3) db;

8 TESTAUSSELOSTE NRO VTT-S LIITE 1 4(9) Tilaaja: Dir-air oy Tuote: 4. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 6 Kokeen pvm: Suodinpalkki: PRSX 6 Koehuoneiden lämpötila: 21 C Säätöasento. Koehuoneiden ilmankosteus: 36 % Auki db 5 2, ,7 8 11,2 1 2, , , , , ,1 4 37,1 5 37, ,8 8 37,8 1 35, , ,3 2 4, , ,9 4 42,6 5 45, = 38 (-1 ; -4) db;

9 TESTAUSSELOSTE NRO VTT-S LIITE 1 5(9) Tilaaja: Dir-air oy Tuote: 5. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 6 Kokeen pvm: Suodinpalkki: PRSX 6 Koehuoneiden lämpötila: 21 C Säätöasento. Koehuoneiden ilmankosteus: 36 % Kiinni db 5 22, ,4 8 11, 1 19, , , , 25 34, ,7 4 37,5 5 37, ,7 8 38, 1 35, , , 2 4, , ,7 4 42,6 5 5, = 38 (-1 ; -4) db;

10 TESTAUSSELOSTE NRO VTT-S LIITE 1 6(9) Tilaaja: Dir-air oy Tuote: 6. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 8 Kokeen pvm: Suodinpalkki: PRSX 8 Koehuoneiden lämpötila: 21 C Säätöasento. Koehuoneiden ilmankosteus: 36 % Auki db 5 21, ,5 8 12,3 1 19, , , , , ,6 4 37,3 5 35, ,4 8 37,5 1 34, , 16 35,4 2 39,5 25 4, ,3 4 4,6 5 45, = 37 (-1 ; -3) db;

11 TESTAUSSELOSTE NRO VTT-S LIITE 1 7(9) Tilaaja: Dir-air oy Tuote: 7. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 8 Kokeen pvm: Suodinpalkki: PRSX 8 Koehuoneiden lämpötila: 21 C Säätöasento: Koehuoneiden ilmankosteus: 36 % Kiinni db 5 23, ,4 8 12, 1 2, , , , , ,5 4 37,2 5 36, ,1 8 37,9 1 35, , ,6 2 39,2 25 4, ,8 4 41,3 5 49, = 37 (-1 ; -3) db;

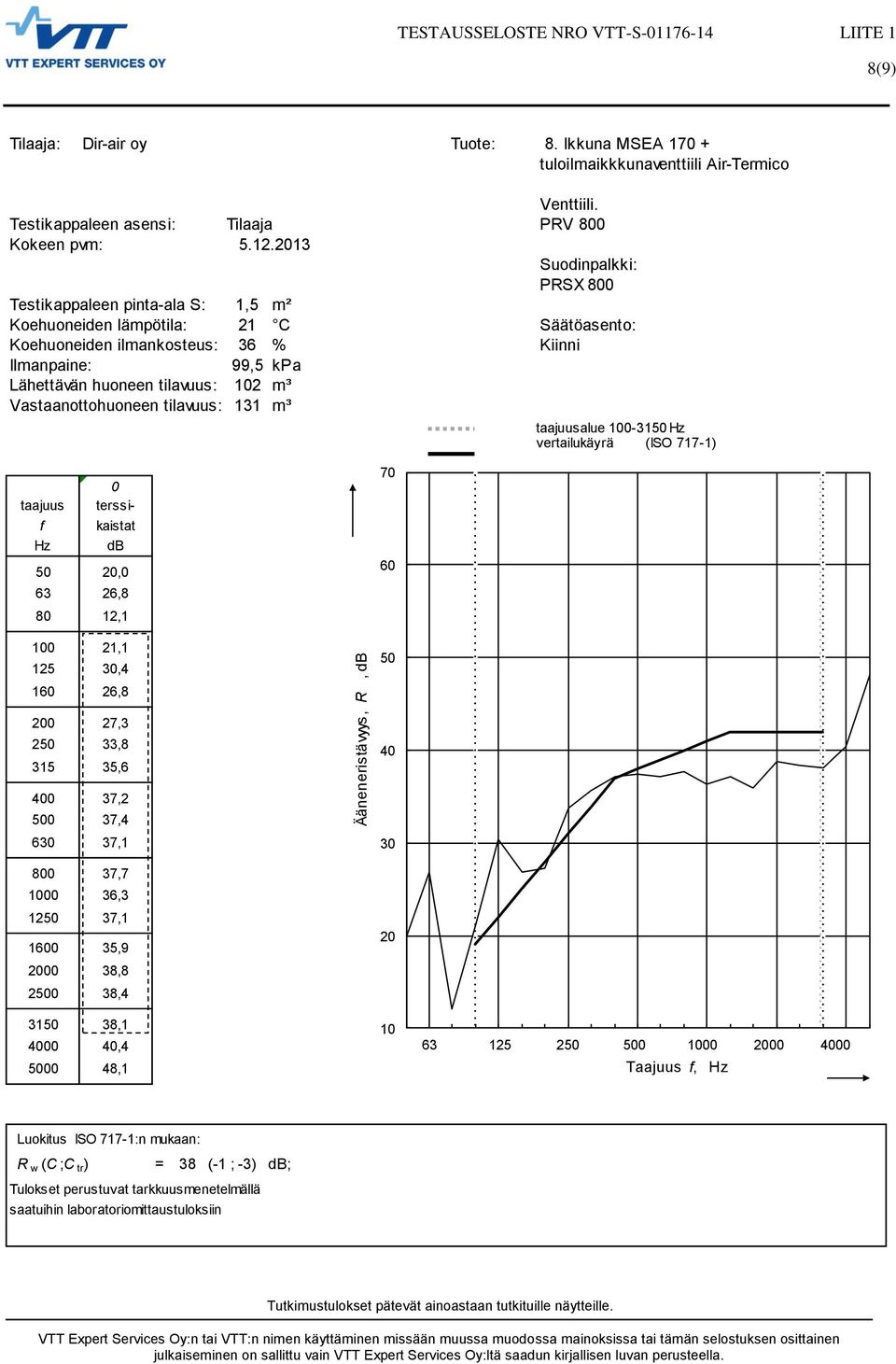

12 TESTAUSSELOSTE NRO VTT-S LIITE 1 8(9) Tilaaja: Dir-air oy Tuote: 8. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 8 Kokeen pvm: Suodinpalkki: PRSX 8 Koehuoneiden lämpötila: 21 C Säätöasento: Koehuoneiden ilmankosteus: 36 % Kiinni db 5 2, 63 26,8 8 12,1 1 21, , , , , ,6 4 37,2 5 37, ,1 8 37,7 1 36, , ,9 2 38, , ,1 4 4,4 5 48, = 38 (-1 ; -3) db;

13 TESTAUSSELOSTE NRO VTT-S LIITE 1 9(9) Tilaaja: Dir-air oy Tuote: 9. Ikkuna MSEA 17 + tuloilmaikkkunaventtiili Air-Termico Venttiili. Testikappaleen asensi: Tilaaja PRV 8 Kokeen pvm: Suodinpalkki: PRSX 8 Koehuoneiden lämpötila: 21 C Säätöasento: Koehuoneiden ilmankosteus: 36 % Auki db 5 21, ,5 8 1,8 1 19, , , , , ,9 4 37,5 5 36, , 8 37,4 1 36, , ,8 2 38, , ,6 4 39,5 5 45, = 37 (-1 ; -3) db;

14 TESTAUSSELOSTE NRO VTT-S LIITE 2 1(3) Ikkuna ja tuloilmaikkunaventtiili Ikkuna Mitat Tyyppi Materiaalit Lasiosat Tiivisteet Lev. x kork. 119 x 119 mm, karmisyvyys 17 mm Kolmilasinen kaksipuitteinen puualumiini-ikkuna Karmi ja sisäpuite havupuuta, ulkopuite ja karmin ulkoverhous alumiinia. Sisäpuitteessa kaksinkertainen eristyslasielementti 2k4-16, ulkopuitteessa tasolasi 4 mm. Sisäpuitteessa yhtenäinen TPE- tiiviste, karmissa sisäpuitteen ja karmin välissä TPE- tiiviste, karmin alumiinisissa verhousprofiileissa ulkopuitteen ja verhouksen välissä silikonitiiviste. Tuloilmaikkunaventtiili Air-Termico Tuloilmareitti Venttiili Valmistaja Tyyppi Mitat Ilmantuloaukon mitat Asennus Ulkoilma johdetaan sisälle poistamalla ikkunan yläosasta tiivisteet venttiilin pituutta vastaavalta matkalta. Ulkoilma ohjautuu karmin ja puitteen välisestä raosta suodattimen ja venttiili kautta sisälle. Dir-Air Oy Säädettävä teräspeltinen puiterakoventtiili PRV 6 ja PRV 8, varustettuna automaattisella takaisinvirtauksen estolla. Pituus PRV 6 61 mm ja PRV 8 81 mm Venttiilissä 5 mm leveä ura, pituus PRV 6 56 mm ja PRV 8 76mm Puitteista ja karmista poistettiin tiivisteet venttiili uraa vastaavalta pituudelta Kiinnitys ikkunan sisäpuitteen yläpintaan kahdella ruuvilla, asennus ei vaadi puitteen työstämistä. Suodatinpalkki Valmistaja Dir-Air Oy Tyyppi Teräspeltinen suodatinpalkki PRS 6, PRSX 6, PRS 8 ja PRSX 8 Mitat Pituus PRS/PRSX 6 6 mm ja PRS/PRSX 8 8 mm Suodatin Termico suodatin, 3M/HAF sähköstaattinen kennosuodatin Asennus Ulkopuitetta vasten magneettikiinnikkeinen suodatinpalkki, asennus ei vaadi karmin työstämistä.

15 TESTAUSSELOSTE NRO VTT-S LIITE 2 2(3) Kuva1Venttiili PRV Kuva 2 Suodatinpalkki Termico suodatin

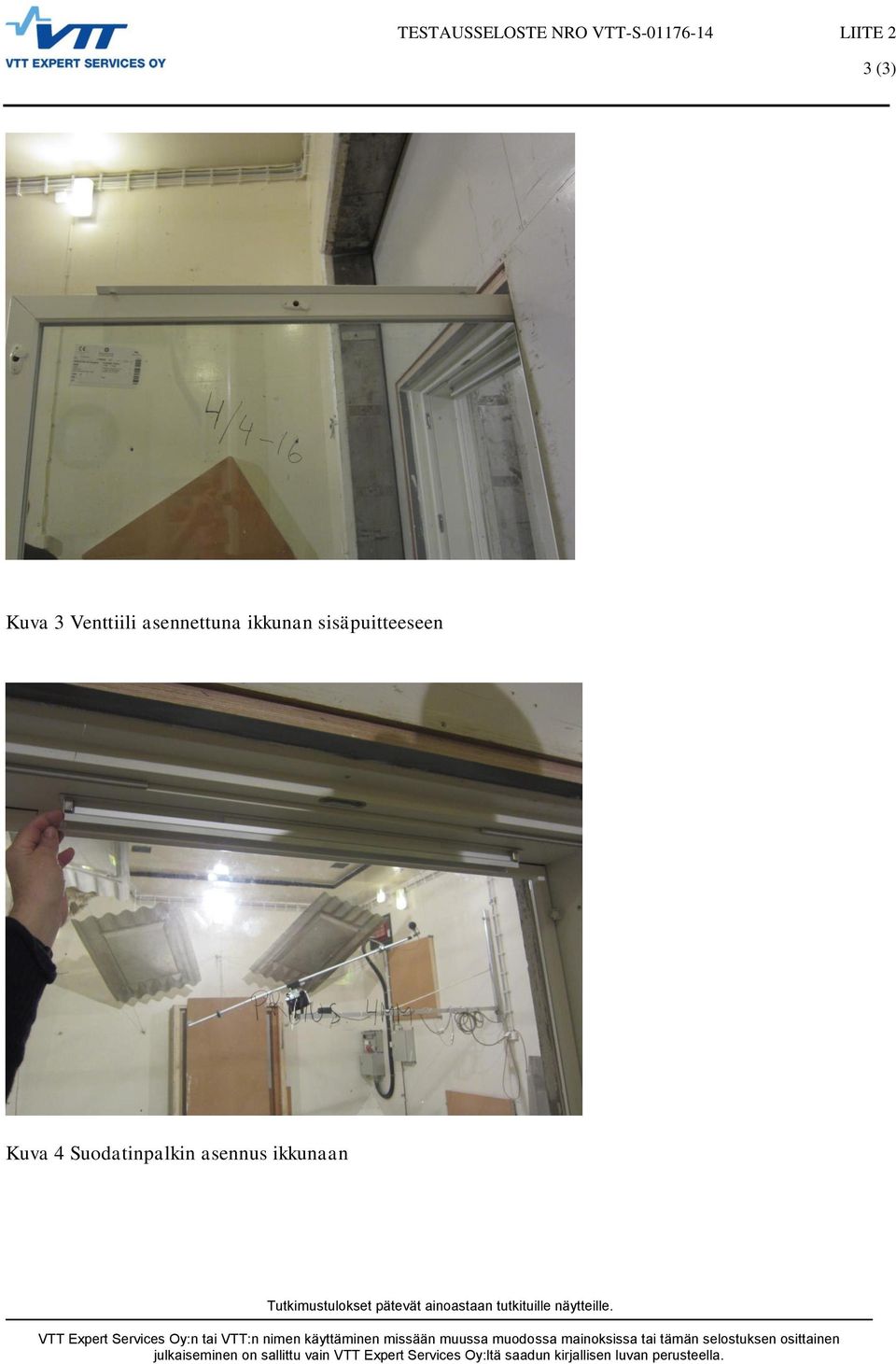

16 TESTAUSSELOSTE NRO VTT-S LIITE 2 3 (3) Kuva 3 Venttiili asennettuna ikkunan sisäpuitteeseen Kuva 4 Suodatinpalkin asennus ikkunaan

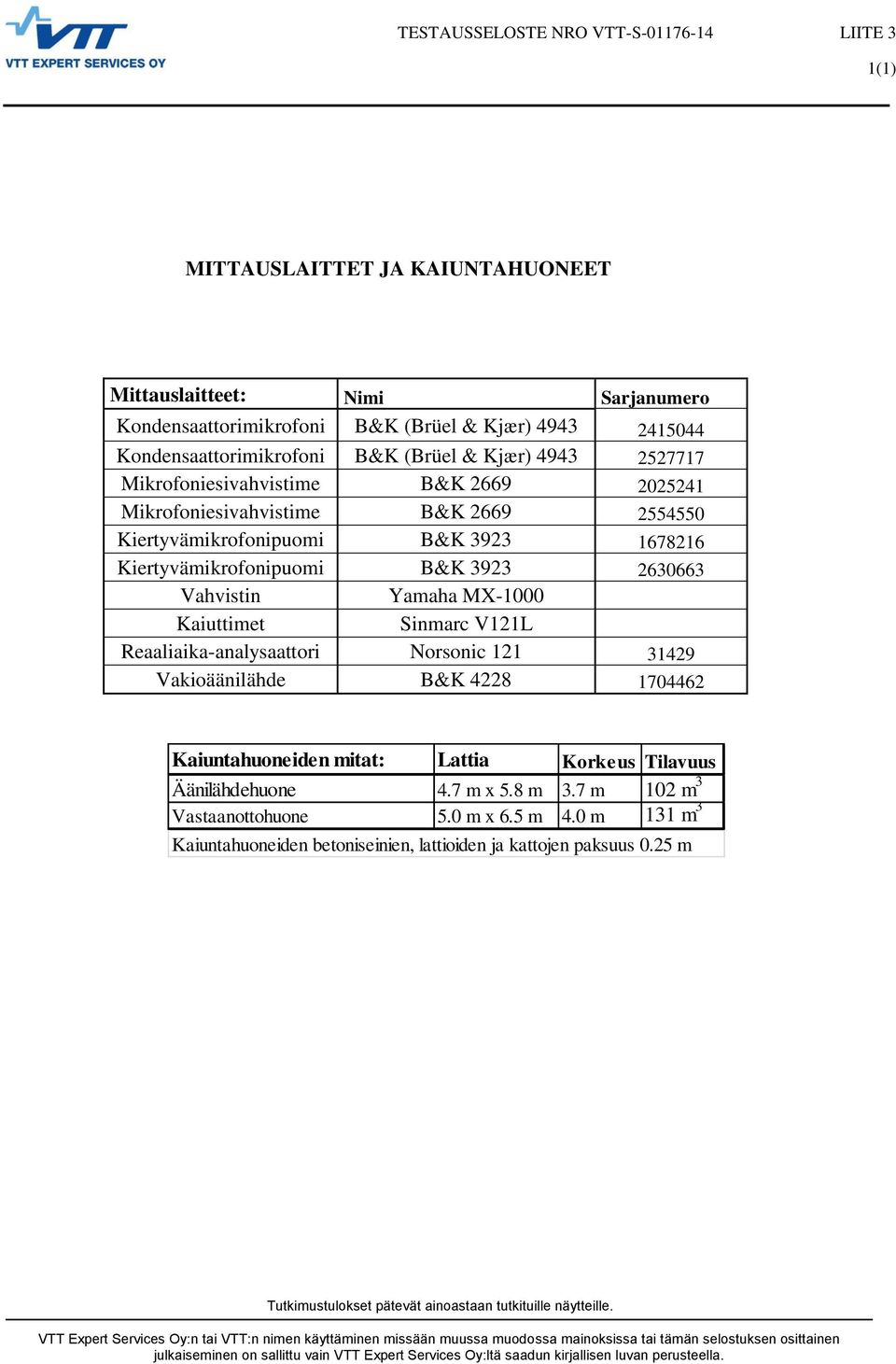

17 TESTAUSSELOSTE NRO VTT-S LIITE 3 1(1) MITTAUSLAITTET JA KAIUNTAHUONEET Mittauslaitteet: Nimi Sarjanumero Kondensaattorimikrofoni B&K (Brüel & Kjær) Kondensaattorimikrofoni B&K (Brüel & Kjær) Mikrofoniesivahvistime B&K Mikrofoniesivahvistime B&K Kiertyvämikrofonipuomi B&K Kiertyvämikrofonipuomi B&K Vahvistin Yamaha MX-1 Kaiuttimet Sinmarc V121L Reaaliaika-analysaattori Norsonic Vakioäänilähde B&K Kaiuntahuoneiden mitat: Lattia Korkeus Tilavuus Äänilähdehuone 4.7 m x 5.8 m 3.7 m 12 m 3 Vastaanottohuone 5. m x 6.5 m 4. m 131 m 3 Kaiuntahuoneiden betoniseinien, lattioiden ja kattojen paksuus.25 m
