VALMET 602T KÄYTTÖ JA HUOLTO KÄYTÄ YHDESSÄ KIRJAN TC 5499 (602 KÄYTTÖ JA HUOLTO) KANSSA

Transkriptio

1 VALMET 602T KÄYTTÖ JA HUOLTO KÄYTÄ YHDESSÄ KIRJAN TC 5499 (602 KÄYTTÖ JA HUOLTO) KANSSA

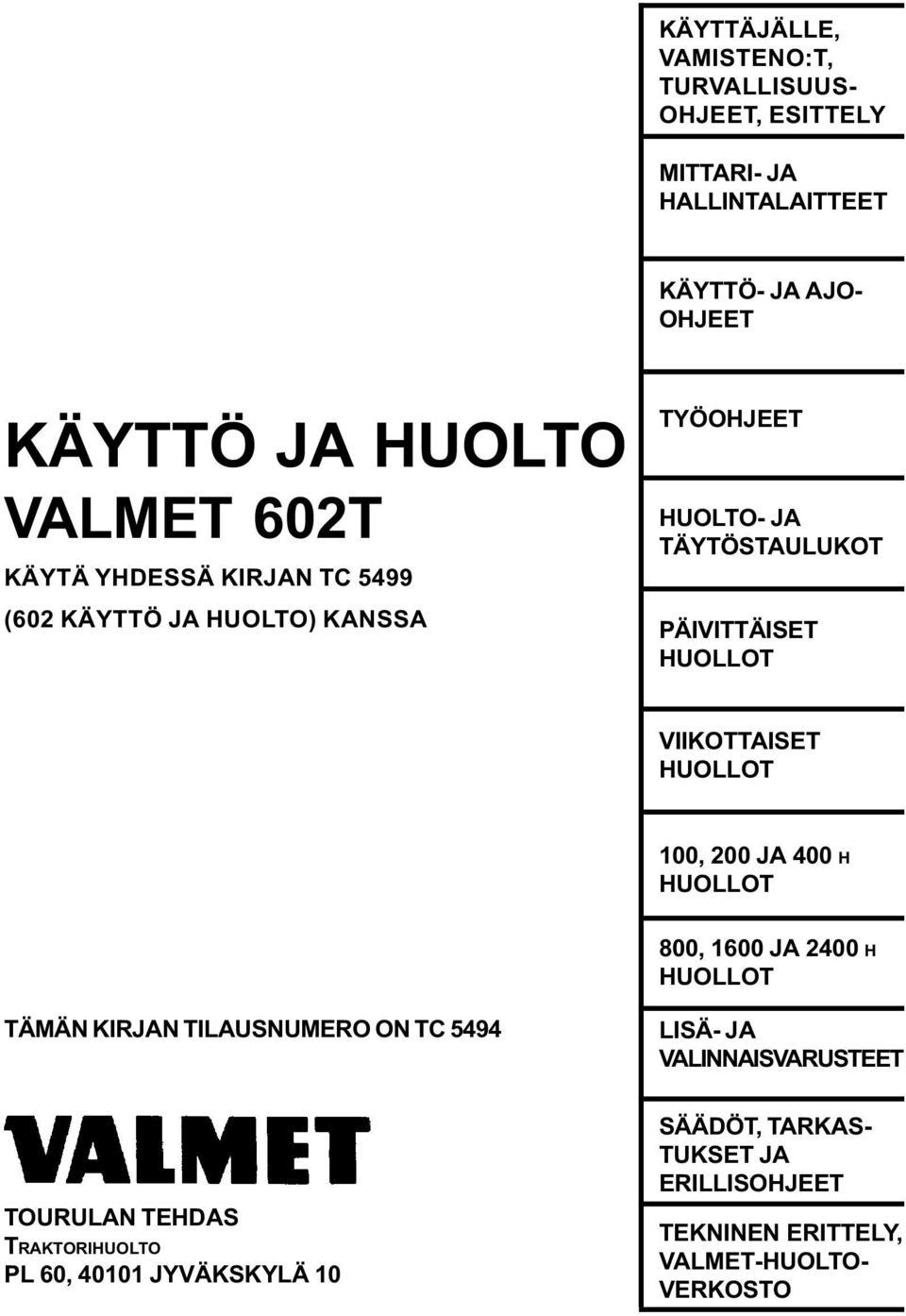

2 KÄYTTÄJÄLLE, VAMISTENO:T, TURVALLISUUS- OHJEET, ESITTELY MITTARI- JA HALLINTALAITTEET KÄYTTÖ- JA AJO- OHJEET KÄYTTÖ JA HUOLTO VALMET 602T KÄYTÄ YHDESSÄ KIRJAN TC 5499 (602 KÄYTTÖ JA HUOLTO) KANSSA TYÖOHJEET HUOLTO- JA TÄYTÖSTAULUKOT PÄIVITTÄISET HUOLLOT VIIKOTTAISET HUOLLOT 100, 200 JA 400 H HUOLLOT 800, 1600 JA 2400 H HUOLLOT TÄMÄN KIRJAN TILAUSNUMERO ON TC 5494 LISÄ- JA VALINNAISVARUSTEET TOURULAN TEHDAS TRAKTORIHUOLTO PL 60, JYVÄKSKYLÄ 10 SÄÄDÖT, TARKAS- TUKSET JA ERILLISOHJEET TEKNINEN ERITTELY, VALMET-HUOLTO- VERKOSTO

3 SISÄLLYSLUETTELO Käyttäjälle... 2 Valmistenumerot... 3 Kayttoopastus ja huoltotarkastukset.. Turvallisuus... Esittely... 9 Mittarit ja hallintalaitteet Kaytto- ja ajo-ohjeet Kaynnistys normaaliolosuhteissa 32 - Kaynnistys kylmana Erikoisohjeita kylmakaynnistykseen 34 - Toimenpiteet käynnin aikana Ajo... - Pysäytys... - Toimenpiteet ajon päättyessä... Työohjeet Voimanoton käyttö... - Vetokoukun käyttö... - Työkoneiden kiinnitys... - Nostolaitteen käyttö Nostolaitteen käyttöesimerkkejä Perävaunun käyttö Huolto Määräaikaishuolto-ohjelma Maaraaikaishuoltojen seurantataulukko 60 Täytösmäärät ja -aineet Huoltojen suoritus Päivittäin tai 10 h välein Viikottain tai 50 h välein käyttötunnin välein käyttötunnin välein käyttötunnin välein käyttötunnin välein käyttötunnin välein käyttötunnin välein Lisä- tai valinnaisvarusteita... - Hihnapyöräkoneisto... - Raitisilmatuuletin... - Ylösnostetut ajovalot Lisäventtiililohkot... - Muita lisä- tai valinnaisvarusteita.. Säädöt, tarkastukset ja erillisohjeet... - Vetokoukun nostovarsien säätö... - Joutokäynnin säätö... - Etupyörien raidevälin säätö... - Takapyörien raidevälin säätö... - Ajovalojen säätö... - Akun tarkastus... - Sähköjärjestelmän korjauksessa huomioitavat varotoimenpiteet... - Polttonestejärjestelmän ilmaus... - Renkaiden nestepainotus... - Traktorin säilytys... - Traktorin käyttöönotto... Tekninen erittely Valmet huoltoverkosto

4 KÄYTTÄJÄLLE Tämä kirja käsittelee Valmet 602t-traktoria niiltä osin kuin se eroaa 602-mallista. Kaikilta muilta osin on toimittava 602 käyttö- ja huolokirjan mukaan. Muutamia osia on otettu selvyyden vuoksi kokonaisuudessaan mukaan; esim. Tekninen erittely, yleiskuvat ja huoltokaaviot. Vaikka Valmet-traktorisi olisikin Sinulle tuttu työväline kehotamme silti lukemaan tämän kirjan huolellisesti, sillä se sisältää uusia asioista, jotka Sinun täytyy tietää. Toimenpiteet, joita tässä kirjassa ei ole selostettu, vaativat erikoistyövälineitä ja tarkkoja mitta-arvoja. Tällaisessa tapauksessa käänny luottamuksella Valmet-piirimyyjän puoleen, jonka koulutettu henkilökunta on valmis palvelemaan Sinua. Valmet Oy kehittää jatkuvasti tuotteitaan ja pidättää tämän vuoksi itselleen oikeuden suorittaa muutoksia etukäteen ilmoittamatta. Valmet Oy Tourulan tehdas Traktorihuolto 2

5 VALMISTENUMEROT 3. OHJAAMON NUMERO TRAKTORIN NUMERO MOOTTORIN NUMERO Sijainti numerosta

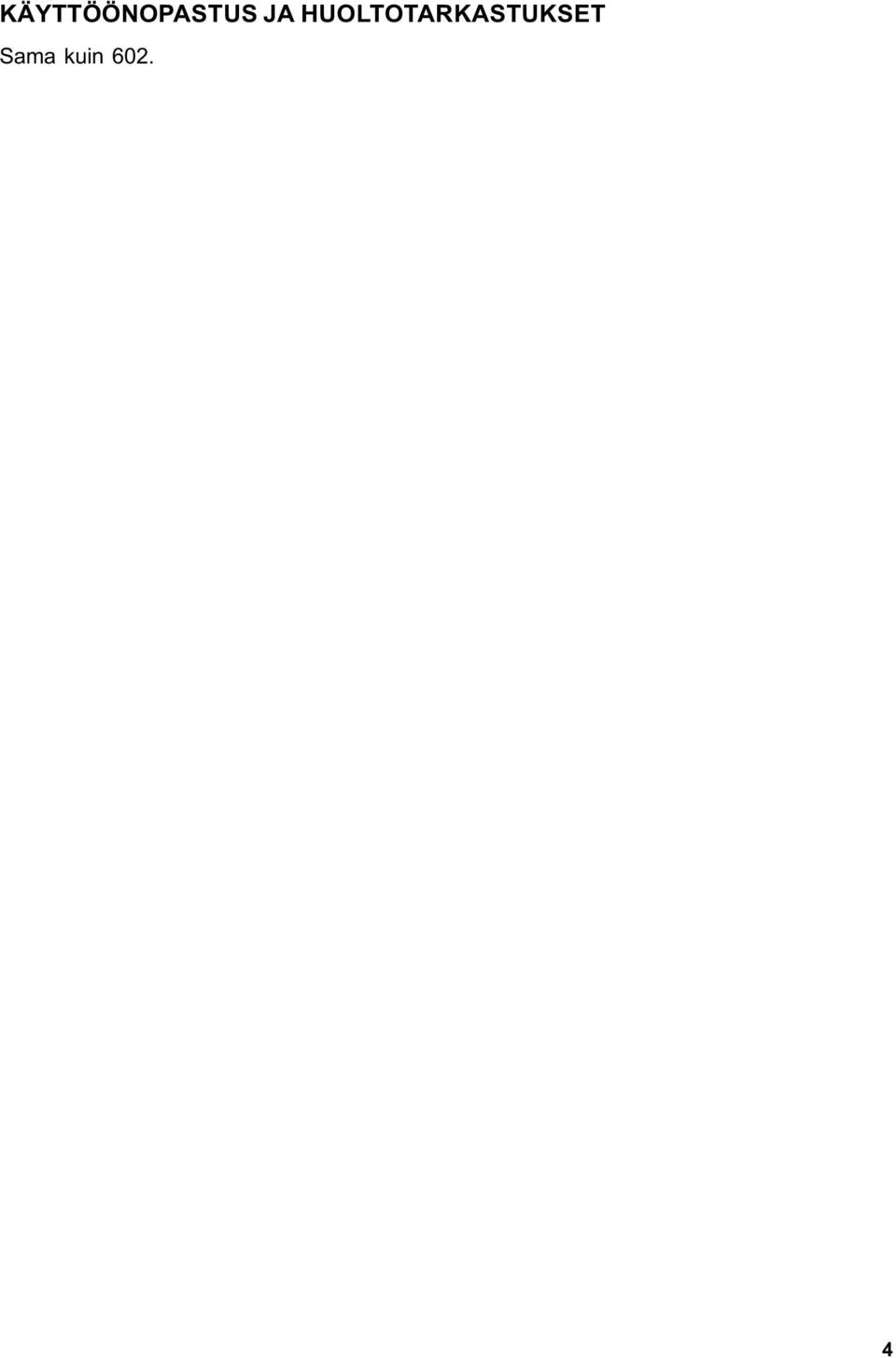

6 KÄYTTÖÖNOPASTUS JA HUOLTOTARKASTUKSET Sama kuin

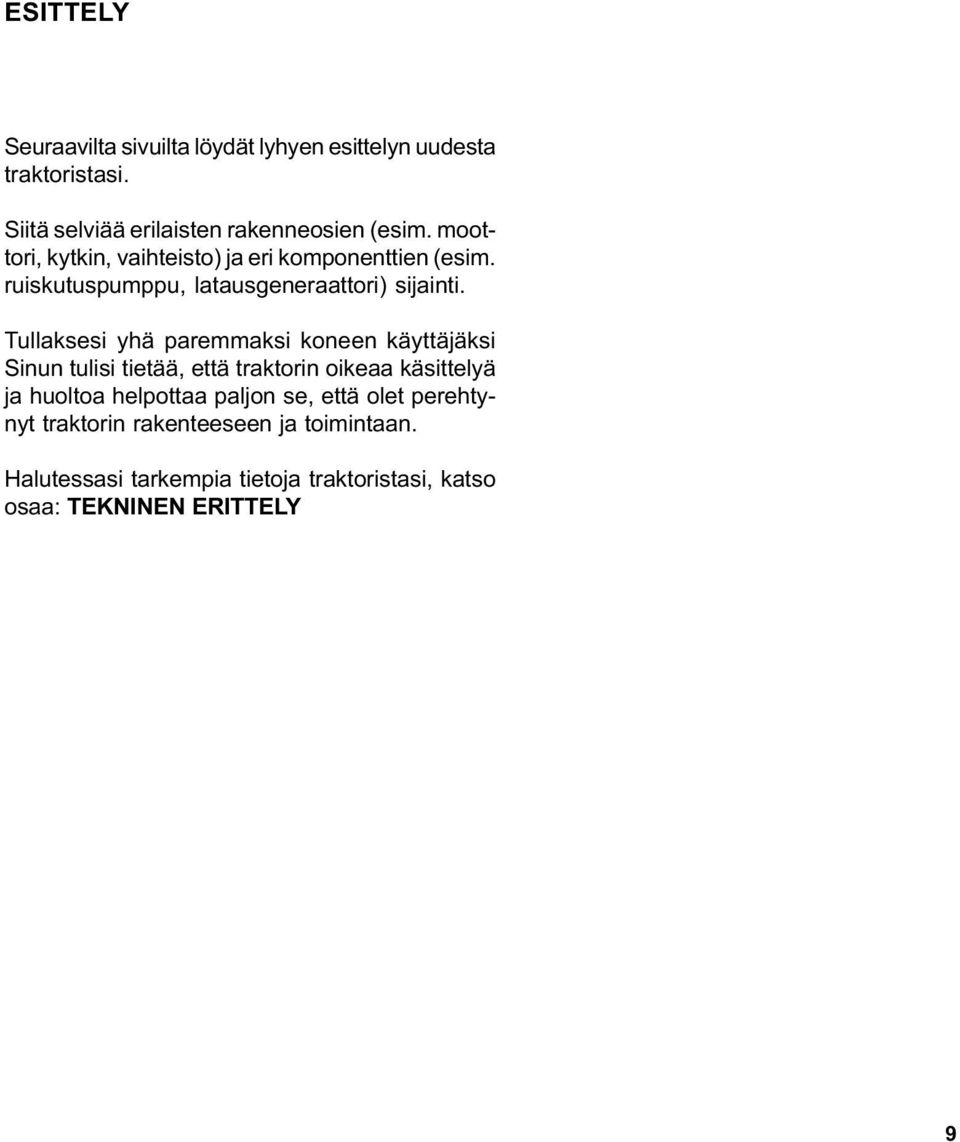

7 ESITTELY Seuraavilta sivuilta löydät lyhyen esittelyn uudesta traktoristasi. Siitä selviää erilaisten rakenneosien (esim. moottori, kytkin, vaihteisto) ja eri komponenttien (esim. ruiskutuspumppu, latausgeneraattori) sijainti. Tullaksesi yhä paremmaksi koneen käyttäjäksi Sinun tulisi tietää, että traktorin oikeaa käsittelyä ja huoltoa helpottaa paljon se, että olet perehtynyt traktorin rakenteeseen ja toimintaan. Halutessasi tarkempia tietoja traktoristasi, katso osaa: TEKNINEN ERITTELY 9

8 ESITTELY VALMET 602T 602T- malli on varustettu 3-syl. turboahdetulla moottorilla, parikytkimellä, synkronoidulla vaihteistolla, hydro-ohjauksella, hydr. nostolaitteella sekä voimanulosottokoneistolla. Kaikissa malleissa on esim. moottorinlämmitin vakiona. Eritystoivomuksesta on saatavissa lisä tai valinnaisvarusteita. Kirjan kuvissa esiintyy myös ns. lisä- tai valinnaisvarusteita, koska Valmet-traktoria markkinoidaan useaan eri maahan. 10

9 ESITTELY 1. Kiinnityspisteet esim. lisäpainotelineelle 2. Etuvetopiste 11

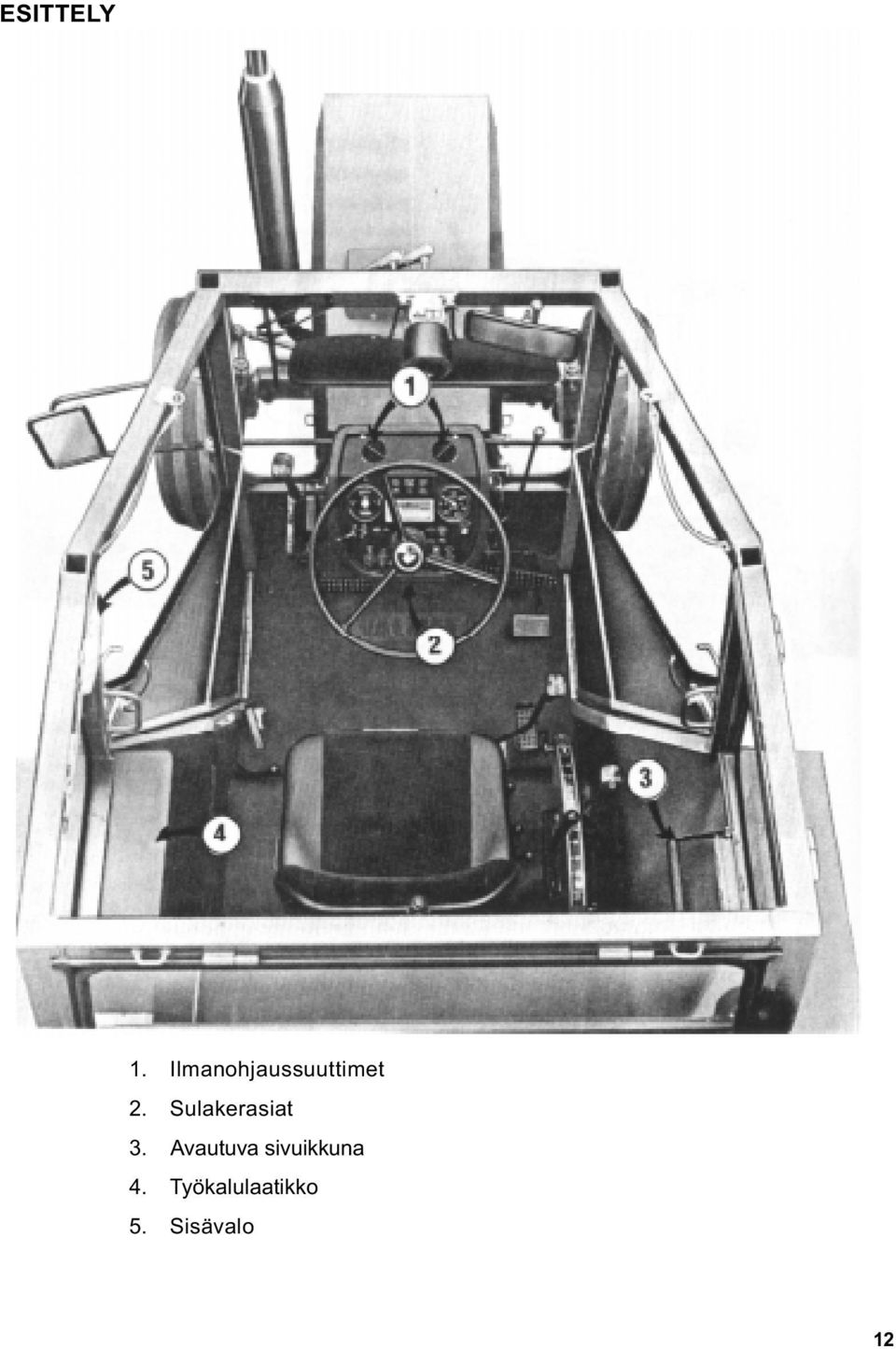

10 ESITTELY 1. Ilmanohjaussuuttimet 2. Sulakerasiat 3. Avautuva sivuikkuna 4. Työkalulaatikko 5. Sisävalo 12

11 ESITTELY 1. Pistorasia 2. Ohjetarra (sähköhitsauksesta koneessa) 3. Ohjetarra (jos traktori kaatuu) Vetokoukku ja nostolaite on esitelty osassa: Työohjeet 13

12 ESITTELY 1. Konepeiton tukisanka (ei kuvassa) 2. Termostaattikotelo (ei kuvassa) 3. Jäähdytysvesipumppu 4. Sylinteriryhmän veden tyhjennyshana 5. Sumutin 6. Thermostart-kylmäkäynnistyslaite (ei kuvassa) 7. Lämmityslaitteen moottori 8. Moottorin lämmitin (ei kuvassa) 9. Ahdin 10. Ahtimen voiteluöljyputki 11. Ahtimen voiteluöljyputken paluuputki 14

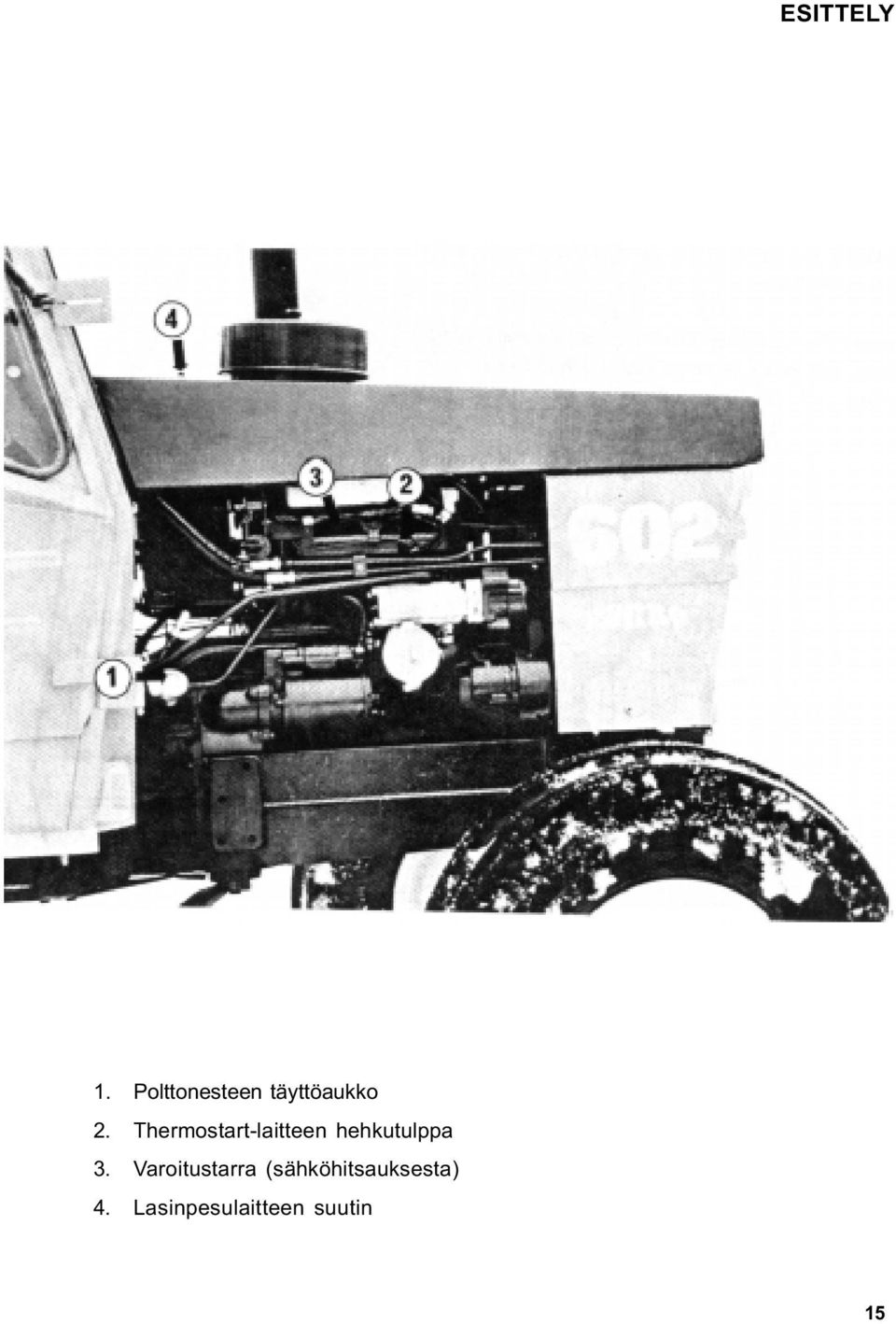

13 ESITTELY 1. Polttonesteen täyttöaukko 2. Thermostart-laitteen hehkutulppa 3. Varoitustarra (sähköhitsauksesta) 4. Lasinpesulaitteen suutin 15

14 MITTARIT JA HALLINTALAITTEET Opettele huolella hallintalaitteiden käyttö ennen ajoon lähtöä. Ajon aikana ei ehkä ole aikaa niitä opetella. Tarkkaile kaikkia mittareita ja merkkivaolja aina silloin tällöin ajon aikana. Kun heti alkuun opettelet hallintalaitteiden joustavan ja varman käytön, voit entistä paremmin keskittyä työskentelyyn traktorillasi. 16

15 1. Ajokytkinpoljin 2. V.O. kytkimen käyttövipu 3. Ohjauspyörä 4. Lämmönsäätönuppi 5. Nopeus -ja pysäytinvipu 6. Kaihtimen ketju 7. Jarrupolkimet 8. Nopeuspoljin 9. Tasauspyörästön lukon poljin 10. Vaihdevipu 11. Ryhmävipu 12. Asennonsäätövipu 13. Ulkop. työsylinterin hallintavipu 14. Voimanoton kytkentävipu 15. Laskunhidastin 16. Seisontajarru 17

16 MITTARIT JA HALLINTALAITTEET 17. Virtalukko 18. Tuulilasin pesulaitteen kytkin 19. Tuulilasin pyyhkijän kytkin 20. Lämmityslaitteen kytkin 21. Työvalon kytkin 22. Seisonta- ja ajovalojen kytkin 23. Yhdistetty kytkin: valonvaihdin, suuntavilkku ja äänimerkki 24. Yhdistetty lämpö- ja polttonestemittari 25. Latauksen merkkivalo 26. Moottorin öljynpaineen merkkivalo 27. V.O. kytkimen merkkivalo 28. Käyttötunti- ja pyörintänopeusmittari 29. Kaukovalojen merkkivalo 30. Suuntavilkun merkkivalo 18

17 MITTARIT JA HALLINTALAITTEET 31. Istuimen etäisyyden säätövipu 32. Käännön lukitusvipu 33. Jousituksen jäykkyyden säätövipu 34. Istuimen kallistusvipu 19

18 MITTARIT JA HALLINTALAITTEET Sama kuin

19 KÄYTTÖ JA AJO-OHJEET Ennen ensimmäistä liikkeellelähtöä uudella traktorillasi on tärkeätä, että olet tutustunut huolella hallintalaitteiden käyttöön. Kertaa myös turvallisuusohjeet kirjan alusta ja pidä ne aina mielessä. Suorita aina ennen ajoon lähtöä kaikki päivittäiset huoltotoimenpiteet määräaikaishuolto-ohjelman mukaan. Tarkasta ennen ajoon lähtöä, että kaikki mittarit ja merkkivalot ovat kunnossa ja että ne toimivat myös ajon aikana. 31

20 KÄYTTÖ- JA AJO-OHJEET UUDEN TRAKTORIN KÄYTTÖ ENSIMMÄISEN 50 KÄYTTÖTUNNIN AIKANA - Älä ryntäytä moottoria, äläkä käytä sitä huippukierroksilla - Älä vedätä raskasta kuormaa alhaisella pyörintänopeudella - Vältä jatkuvaa ajoa samalla vaihteella ja samalla pyörintänopeudella - Joustava käyttö ja vaihteleva kuormitus edesauttaa traktorisi hioutumista kestävään ja taloudelliseen työskentelyyn MOOTTORIN KÄYNNISTYS NORMAALIOLOISSA - Vedä nopeusvipu käyntiasentoon - Kytke virta kääntämällä avain myötäpäivään asentoon I - Katso että käsijarru on päällä - Paina kytkinpoljin alas - Aseta vaihdevalitsin vapaa-asentoon (moottori ei muuten käynnisty) - Käynnistä moottori kääntämällä virta-avainta suoraan asentoon III (Start) - Kun moottori jaksaa käydä omalla voimallaan, lopeta heti käynnistys (ts. vapauta virta-avain, jolloin se palautuu asentoon I) - Säädä pyörimisnopeus nopeusvivulla tai -polkimella - Varmistu, ettei öljynpaineen varoitusvalo jää palamaan. Jos valo palaa on moottori heti pysäytettävä ja vika etsittävä VAROITUS! Jos käynnistysyritys epäonnistuu: Odota että moottori ehtii täysin pysähtyä ennen kuin yrität uudelleen käynnistää. TÄRKEÄÄ! Älä koskaan ryntäytä kylmää moottoria vaan pyri kevyesti kuormittamalla lämmittämään se normaalilämpötilaan. Moottoria ei saa kuormittaa raskaasti eikä käyttää max. kierroksia moottorin lämpötilan ollessa alle o C. 32

21 KÄYTTÖ- JA AJO-OHJEET KÄYNNISTYS PAKKASELLA Pyri käyttämään mahdollisimman paljon hyödyksesi moottorin lämmitintä. Tällöin vois suorittaa käynnistyksen kuten normaalioloissa. - Vedä nopeusvipu täyskaasuasentoon - Paina lisäpolttonestenasta (pakkosyöttö) sisään. - Katso että käsijarru on päällä - Paina kytkinpoljin alas - Aseta vaihdevalitsin vapaa-asentoon (muutoin moottori ei käynnisty) - Kytke virta kääntämällä avainta myötäpäivään asentoon I - Kytke virta thermostart-laitteeseen n sek. ajaksi kääntämällä virta-avainta edelleen myötäpäivään asentoon II (Therm) - Käynnistä moottori kääntämällä virta-avainta edelleen myötäpäivään asentoon III (Start) - Mikäli moottori ei käynnisty n. 10 sek. kuluttua lopeta pyöritys ja jatka hehkutusta n. 10 sek. - Suorita käynnistys uudelleen - Kun moottori jaksaa käydä omalla voimallaan, lopeta heti käynnistys (ts. vapauta virta-avain, jolloin se palautuu asentoon I) - Säädä pyörimisnopeus nopeusvivulla tai - polkimella - Varmistu, ettei öljynpaineen varoitusvalo jää palamaan. Valon on sammuttava muutaman sek. kuluttua käynnistyksestä. Jos valo palaa on moottori heti pysäytettävä ja etsittävä vika - Latauksen merkkivalon on myös sammuttava. Jos valo palaa on moottori heti pysäytettävä ja vika korjattava Pakkosyöttönasta tulee itsestään pois toiminnasta kun moottori käynnistyy. Jos moottori pysähtyy kesken käynnistyksen on pakkosyöttönasta painettava uudelleen päälle. VAROITUS! Jos käynnistysyritys epäonnistuu: Odota, että moottori ehtii täysin pysähtyä ennen kuin yrität uudelleen käynnistystä. TÄRKEÄÄ! Älä koskaan ryntäytä kylmää moottoria vaan pyri kevyesti kuormittamalla lämmittämään se normaaliin käyttölämpötilaan. Moottoria ei saa kuormittaa raskaasti eikä käyttää max. kierroksia moottorin lämpötilan ollessa alle o C. 33

22 KÄYTTÖ- JA AJO-OHJEET ERIKOISOHJEITA KYLMÄKÄYNNISTYKSEEN Jos moottori käy epätasaisesti käynnistyksen jälkeen voidaan hehkutusta jatkaa korkeintaan 1 minutin ajan kääntämällä virta-avain asennosta III (Start) asentoon II (Therm) ja vasta sitten vapauttamalla ote jolloin avain palautuu asentoon I. Jos käynnistysmoottori ei lähde vetämään heti, kun virtaavainta on käännetty (jolloin kuuluu vain ankkurin liikahdus) on syytä keskeyttää hetkeksi vääntö ja yrittää uudelleen. Jos moottori ei lähde pakkosyöttö päällä käyntiin, se saattaa saada liian rikkaan seoksen käynnistyshetkellä. Menettele tällöin seuraavasti: - Paina pakkosyöttö päälle - Pyöräytä moottoria muutama kierros pakkosyöttö päällä - Poista pakkosyöttö työntämällä nopeusvipu pysäytysasentoon - Vedä nopeusvipu täyskaasuasentoon - Käynnistä moottori nyt ilman pakkosyöttöä Mikäli pakkasella käynnistetään ilman thermostartlaitetta (laite on rikki tms.), anna käynnistysmoottorin vetää keskeytyksettä (ei kuitenkaan kerralla yli 30 sek.), kunnes moottori pystyy käymään omalla voimallaan. Käynnistysmoottori pysyy päällä niin kauan kuin avainta pidetään käynnistysasennossa. Jos traktori joudutaan käynnistämään hyvin kovassa pakkasessa, on syytä esim. edellisenä iltana irrottaa akku traktorista ja viedä se lämpimään paikkaan ja aamulla asentaa paikalleen. KÄYNNISTYAEROSOLI Jos ei ole esim. lohkolämmitintä tms. käytettävissä tai Thermostart-laite on rikkoutunut voidaan käyttää ns. käynnistysaerosolia Start Pilot tai vastaavaa. Oikein käytettynä (eli pieninä annoksina) se on tehokas käynnissstyksen auttaja, mutta liikaa käytettynä se voi vaurioittaa moottoria eikä takuu korvaa aerosolin käytöstäaiheutuneita vaurioita. KÄYNNISTYSAEROSOLIA JA THERMOSTART-LAITETTA EI KOSKAAN SAA KÄYTTÄÄ SAMANAIKAISESTI. RÄJÄHDYSVAARA! 34

23 KÄYTTÖ- JA AJO-OHJEET OIKEA KÄYTTÖTAPA - Irrota Thermostart-laitteen hehkutulpan johta ja eristä sen pää - Poista ilmansuodinpanos - Suihkuta n. 2 sek. ajan aerosolia imusarjaan käynnistyspyörityksen aikana - Moottorin käynnistyttyä aseta suodin ja johdin paikoilleen. MOOTTORIN LÄMMITTIMET Talviaikaan voidaan käyttää myös jäähdytysnesteen sähkö- tai nestekaasulämmitintä. Esilämmityslaitteet asennetaan ja niitä käytetään niiden valmistajien antamien ohjeiden mukaan. Valmet-piirimyyjältä saat tarvittaessa lisäohjeita. TOIMENPITEET KÄYNNIN AIKANA Pyri kaihdinta hyväksi käyttäen lämmittämään moottori nopeasti, koska moottori kuluu kylmänä käydessä monin verroin nopeammin kuin normaalilämpötilassa. - Tarkkaile varoitusvaloja - Tarkkaile jäähdytysnesteen lämpötilaa ja muita mittareita - Jos moottorin lämpötila pyrkii nousemaan liikaa, laske jäähdyttimen kaihdinta tarpeen mukaan - Jos moottori on ajettu liian kuumaksi on se hitaasti jäähdytettävä KUUMAAN MOOTTORIIN EI SAA KAATAA KYLMÄÄ NESTETTÄ. Ylikuumentunut moottori jäähtyy parhaiten kun lasketaan kaihdin alas ja annetaan koneen käydä joutokäyntiä kuormittamattomana. - Tarkkaile ahtimen toimintaa, katso ohjeet kohdasta: HUOLTO PÄIVITTÄIN - Älä milloinkaan käytä moottoria tarpeettomasti joutokäynnillä: Milloin moottori joutuu olosuhteiden pakosta käymään pitempiä aikoja pienellä kuormalla tai joutokäynnillä on syytä kuormittaa sitä välillä raskaammin. 35

24 KÄYTTÖ- JA AJO-OHJEET Sama kuin

25 TYÖOHJEET 1. Ohjetarra (työkoneen etäisyys) 2. Ohjetarra (nostolaitteen käyttö) 3. Varoitustarra (työkoneen nosta/lasku) 4. Ohjetarra, lohko 1- ja 2-toimisena 5. 3-pistenostolaitteen ulkopuolinen hallintavipu 6. Kaltevuussäädin 7. Nostovarret 8. Sivurajoittimet 9. Vetovarret 10. Vetokoukun nostovarret 11. V.O.A. suojus 12. Vetokoukku 13. Työntötangon tuki 14. Vetovastustunnustelun lukitisin 15. Työntötanko 16. Pikaliittimet 17. Vetokoukun salpavipu 37

26 TYÖOHJEET ULKOPUOLISEN HYDRAULIIKAN KÄYTTÖ Hallintavivulla hoidetaan ulkopuolisen 1-toimisen tai 2- toimisen sylinterin (esim. perävaunun kippi) toimintaa. 1- toimiasennossa vipua eteenpäin työnnettäessä työsylinteri laskee ja taaksepäin vedettäessä sylinteri nostaa. Työpaine on 21 Mpa (210 kp/cm 2 ). Ulkopuolisten sylintereiden tilavuus saa olla enintään 8l, ilman lisäöljysäiliötä. Pikaliitimellä kytketään ulkopuolisten sylintereiden letkut traktorin hydrauliikkaan. Kiinnitys tapahtuu pikaliitintä taaksepäin vetäen ja samalla painaen letkunliitin paikalleen. Irroitettaessa vedetään myös pikaliitinta taaksepäin ja vedetään letku irti. Muista puhdistaa liittimet huolellisesti ennen kiinitystä. Ole erittäin tarkka, jos joudut käyttämään vieraita perävaunuja tms., joiden kippisylinterien sisältämä öljy saattaa olla likaista ja näin olle pilata oman traktorisi hydrauliikkaöljyn. 46

27 TYÖOHJEET ESIMERKKEJÄ TYÖNTÖTANGON KÄYTÖSTÄ ja miten sillä voidaan vaikuttaa nostolaitteen nostokykyyn ja nostokorkeuteen sijoittamalla työntötanko eri korkeudelle työntötanhontuen kolmeen eri reikään ja eri korkeudelle työvälineeseen. Traktorin nostolaite ei jaksa nostaa työvälinettä. Traktorin nostolaiten nostaa helposti, koska työntötanko on traktorissa siirretty ylöspäin ja työvälineessä alaspäin. Työvälineen takapään nostokorkeus on huono. Nostokorkeus riittävä, koska työntötankoa on laskettu traktorissa ja nostettu työvälineessä. 51

28 TYÖOHJEET Traktorin vetovastussäätö ei toimi kun työntötanko on liian alhaalla traktorissa. Pyörät luistavat. Traktorin vetovastussäätö toimii kun työntötankoa on siirretty ylemmäksi työntötangon tuessa. Pyörät eivät luista. Aura ei painu haluttuun syvyyteen. Aura painuu haluttuun syvyyteen, koska työntötanko on nostettu traktorissa ja laskettu aurassa. 52

29 TYÖOHJEET PERÄVAUNUN KÄYTTÖ Sama kuin

30 TYÖOHJEET Laskelma 602T-traktorin sallituista lisäpainoista perävaununkäyttöä varten vakiorenkailla. Traktorin omapaino Max. lisäpainotus Lisäpainot Takapyöriin (4 x 80 kg) Etupyöriin (2 x 26 kg) Etuvastapainot (11 x 30 kg) Takapyörien nestetäyttö Etupyörien nestetäyttö Yhteensä 2820 kg 1 /3 x 2820 = 940 kg 320 kg 52 kg 330 kg 544 kg 82 kg 1328 kg Tästä (1328 kg:sta) voidaan käyttää laskelmissa 940 kg. Traktorin omapaino + sallittu lisäpainotus = 2820 kg kg = 3760 kg. Tämän painon (3760 kg) mukaan voidaan laskea sallittu perävaunun kokonaispaino. VETÄVÄ PERÄVAUNU Perävaunujen soveltuvuus traktorin voimanottoon on mitattava ennen käyttöönottoa. Vetävän perävaunun nopeus on oltava 0 3% pienempi kuin traktorin nopeus. Välityssuhteiden laskemista varten katso osasta: Tekninen erittely laskelma voimanottoakselin kierrosluvusta verrattuna traktorin takapyörän kierroksiin. 54

31 HUOLTO Traktorin käyttövarmuuden ja pitkäaikaisen kestävyyden yksi tärkeimmistä ehdoista on oikein ja oikeaan aikaan suoritettu huolto. Huoltokustannukset ovat pienet verrattuina laiminlyönneistä mahdollisesti aiheutuvien vikojen korjauskustannuksiin. Uudelle traktorille on tässä huolto-osassa lueteltujn toimenpiteiden lisäksi tehtävä kaikki erillisessä työlistassa mainitut huollot ja tarkastukset. 55

32 HUOLTO MÄÄRÄAIKAISHUOLTO-OHJELMA Määräaikaishuoltojen jaksotus alkaa käyttötuntimittarin lukemasta (0). Täten esim. 800 h välein tehtävä huolto suoritetaan mittarilukemilla 800, 1600, 2400 jne., vaikka näitä toimenpiteitä olisi tehty ns. ilmaishuollossakin. Määräaikaishuoltojen suorituksen yhteydessä huomattava: ESIMERKIKSI 800 h HUOLLOSSA ON TEHTÄVÄ MYÖS PÄIVITTÄISTEN, VIIKOTTAISTEN, 100 h, 200 h JA 400 h HUOLTOJEN MÄÄRÄÄMÄT TOIMENPITEET. 56

33 57

34 HUOLTOVÄLIT Huollot tehdään joko tuntimittarin mukaan tai kalenteriajanjaksoina eli kausihuoltoina - traktoria käytetään päivittäin yli 10h, viikottain yli 50h, vuosittain yli 800h jne.,huollot tuntimittarin mukaan. - käyttötuntimäärä on päivittäin alle 10h, viikottain alle 50 h, vuosittain alle 800h jne., huollot kausihuoltoina. Kausihuolloilla eliminoidaan niitä haittoja, joita voi syntyä kun traktorilla ajetaan vähän. Esim. 800h tulee täyteen kahdessa tai useammassa vuodessa, jolloin öljyyn tai polttonesteeseen ehtii tiivistyä vettä ym. epäpuhtauksia. Kausihuolto on syytä tehdä syksyllä, ainakin polttonestelaitteiden osalta. 58

35 59

36 MÄÄRÄAIKAISHUOLTOJEN SEURANTATAULUKKO KÄYTTÖTUNTIMITTARIN LUKEMA Merkkaa rasti ruutuun kun toimenpide on suoritettu POS. TOIMENPIDE 19 Vaihda moottoriöljy 20 Vaihda ruiskutuspumpun öljy 21 Vaihda moottorin öljynsuodatin 22 Tyhjennä polttonestesuotimen sakkakuppi 23 Puhdista vedenerotin 24 Tarkasta vaihteiston öljymäärä 25 Tarkasta vetopyörästöjen öljymäärä 26 Puhdista hydrauliikkapumpun öljymäärä 27 Tarkasta hydrauliikan öljymäärä 28 Vaihda vaihteistoöljy 29 Vaihda vetopyörästö-öljy 30 Vaihda hydrauliikkaöljy ja -suodin 31 Puhdista polttonesteen siirtopumpun kammio 32 Puhdista polttonestesäiliö 33 Vaihda polttonestesuodin 34 Tarkasta Thermostart-laite 35 Vaihda varmuussuodin 36 Puhdista, rasvaa ja säädä etupyörien laakerit 37 Tarkasta jarrut 38 Tarkasta ja säädä auraus 39 Tarkasta latausgeneraattori 40 Kiristä sylinterinkansi 1) 41 Säädä venttiilit 42 Puhdista ja tarkasta sumuttimet 43 Tarkasta käynnistinmoottori 44 Puhdista jäähdytysjärjestelmä 45 Voitele parikytkimen painelaakerien ohjain 45.1 Tarkasta ahdin 1) Kansi kiristetään 400 h huollossa, myöhemmin kantta ei tarvitse kiristää, ellei sitä ole irrotettu. 60

37 61

38 TÄYTÖSTAULUKKO (Voitelyöljylaadut ja määrät, ilman suotimen tilavuuksia) Pos. Kohde SAE-luokka API- Täytösmäärät Kesä Talvi Ympäri luokka (litraa) vuoden 1. Moottori 3) 4) 20, 20W, 30 10W CD 7,5 10W/40, 10W/20 15W/30, 15W/40, 20W/30, 20W/40 2. Ruiskutuspumppu 3) 4) CD 0,3 3. Hydrauliikka 3) Moottoriöljy 5W/20, 5W/30 tai 5W/40 SD-CC 20 tai hydrauliikkaöljy SMR normin muk. SH 46-laatu 4. Vaihteisto 3) 4) 80 1), 80W 1), 80/90 tai 80W/90 GL-5 (EP) 12,5 tai GL-4 (EP) 5. Vetopyörästö 3) 4) x 5,5 6. Polttonestesäiliö Kaasuöljy 65 l 7. Jäähdytin Pakkasneste-vesi-seos 10 l LISÄ TAI VALINNAISVARUSTEET Hihnapyöräkoneisto 80 1), 80W 1), 80/90 tai 80W/ ,5 1) Pitkäaikaisessa raskaassa ajossa kesällä (esim. rahtiajo) on käytettävä öljyä SAE 90. 2) Vain erittäin kylmissä olosuhteissa, jos on kylmempää kuin -25 oc. 3) Ympäri vuoden voit käyttää myös: STOU 10W/30 (Super Tractor Oil Universal) luokan yleisöljyjä, jotka täyttävät moottoriöljynä vaatimuksen API SE-CD, vaihteistoöljynä API GL-4 ja SAE 80W ja märkäjarruöljynä Ford ESN M2C 86 A (esso Unifarm 10W/30 tai vast.) Ei kuitenkaan hydrauliikka- ja ohjausjärjestelmässä, jos on kylmempää kuin -10 o C. 4) Ympäri vuoden voit käyttää myös: TOU (Tractor Oil Universal) luokan yleisöljyjä, jotka täyttävät em. vaatimukset paitsi Ford ESN M2C 86A. 62

39 HUOLTO ESIMERKKEJÄ ERI ÖLJY-YHTIÖIDEN ILMOIT- TAMISTA ÖLJYMERKEISTÄ ERI VOITELU- KOHTEISIIN (SUOMESSA) Ilmoittajat vastaavat siitä, että öljyt täyttävät asettamamme vaatimukset. YLEISÖLJYT Mobiland Super Universal 10W/30 Esso Unifarm 10W/30 Castrol MP 10W/30 HYDRAULIIKKAÖLJYT (SMR, SH 46 normin mukaisia) Shell Tellus Oil T32 Esso Univis H D 32 Mobil Flowrex Special 5W/20 Castrol CRB 5W/20 Gulf Hydraulic Oil SAE 5W/20 BP Energol SHF 32 Tebo Hydraulic Oil MPS Texaca Rando Oil HDZ 32 MOOTTORIÖLJYT Mobil Delvac 1320 ahdetut. kesä Mobil Delvac 1310 ahdetut. talvi Castrol CRB-sarja ahtamattomiin ja CRD-sarja ahdettuihin moottoreihin BP Vanellus ja BP Vanellus C3-sarjat Teboil HPD. Power ja Series 3 Power Texaco Ursa Super ÖA- ahdetut VAIHTEISOÖLJYT Mobilube HD 80W/90 Castrol Hypoy B 80/90 EP BP Hypogear 80/90 Teboil EP ja Hypoid Texaco Multigear Lubricant EP 80W/90 SUOJAPOLTTONESTE (lisättäväksi polttonesteen joukkoon traktorin säilytyksen ajaksi) Shell Calibration Fluid B tai Shell Super Outboard Motor Oil BP Energol LM tai Super Outboard Motor Oil Texaco 50-1 Outboard Motor Oil SUOJAÖLJY (sylintereihin traktorin säilytyksen ajaksi) Shell Ensis Fluid BP Protective Oil 20 ja 30 Teboil Shelter Texaco Preservative Oil 30 63

40 HUOLTOJEN SUORITUS Muista seuraavat vihjeet ja ohjeet ennekuin alat suorittaa huoltoja: - Puhdas traktori helpottaa ja nopeuttaa työtäsi - Älä missään tapauksessa huolla traktoriasi moottorin käydessä - Noudata aina ehdotonta puhtautta kaikissa huoltotoimenpiteissä. Etenkin tankkauksen ja öljyjen tarkastuksen yhteydessä muista puhdistaa täyttöaukon ympärys huolella. - Ennen öljyjen vaihtoa lämmitä ne käyttölämpötilaan traktoria ajamalla tai järjestelmää kuormittamalla - Älä laske jäteöljyjä maahan. Polta se tai toimita hävitettäväksi. - Tarkkaile öljyjen ja suotimien vaihdon yhteydessä näiden puhtautta. Suuri määrä ylimääräistä epäpuhtautta esim. suotimissa saattaa olla merkki häiriöstä, joka pitkään jatkuvana saattaa aiheuttaa isonkin remontin. NIPPOJEN RASVAUS - Puhdista aina nipan pää ennen rasvausta - Paina rasvaa sen verran, että ulospursuava rasva on puhdasta (ellei toisin määrätä) - Pyyhi ulospursunut vanha rasva pois likaa keräämästä 64

41 HUOLTO PÄIVITTÄIN 5.1 TARKKAILE AHTIMEN TOIMINTAA Toimenpiteet, joilla koneen käyttäjä voi edesauttaa ahtimen moittetonta toimintaa: - Huolehdi, että moottorin öljy vaihdetaan määräajoin ja käytä suositusten mukaista voiteluöljyä - Pidä ilma- ja öljynsuotimet kunnossa, puhtaina ja vaihda ne määräajoin, sillä pienetkin likahiukkaset aiheuttavat ahtimessa, jonka pyörintänopeus on n r/s ( r/min). - Pidä huolta, että ruiskutuspumpun huolto suoritetaan vain valtuutetuilla korjaamoila. sekä pako- ja imuputken kiinnitys ahtimeen. On tärkeätä, että vain pakosarjan laippa kannattaa ahdinta. - Kiinnitä erityisesti huomiota ilmansuorimen puhtauteen ja läpäisykykyyn, sillä tukkeutunut suodin aiheuttaa moottorin savutuksen, tehon alenemisen, ahtimen ylikuumentumisen ja vaurioitumisen. Ahtimen epänoraami toiminta ilmenee tavallisesti tärinänä tai muuttuneena käyntiäänenä. Mikäli on syytä epäillä ahtimessa olevan jotain vikaa, on traktori mahdollisimman pian vietävä tarkastettavaksi. 67

42 100 KÄYTTÖTUNNIN VÄLEIN 19. VAIHDA MOOTTORIÖLJY TYHJENNYS Avataan lämpimäksi ajetun moottorin öljypohjan tulppa ja annetaan kuuman öljyn valua sopivaan astiaan. Valumisen loputtua suljetaan puhdistettu pohjatulppa. TÄYTTÖ Eri öljymerkkejä ei saa sekoittaa keskenään. Öljymäärä 7,5 l (ilman suodinta) Öljylaadut täytöstaulukossa. Täytä kampikammio uudella öljyllä täyttötulpan aukon kautta. Kaada öljyä kunnes sen pinta on mittatikun ylämerkissä. Sulje täyttötulppa. HUOM! Jos on kyse pelkästään moottoriöljyn vaihdosta ei suotimeen kajota. Suotimen vaihto-ohjeet kohdassa 21. TÄRKEÄÄ! Ahtimen riittävän voitelun aikaansaamiseksi, pyöritä moottoria pysäytysvipu Seis-asennossa jonkin aikaa tai siksi kunnes öljynpaineen merkkivalo sammuu. Tamän jälkeen voidaan käynnistää moottori normaalisti. 76

43 HUOLTO 200 h VÄLEIN 20. VAIHDA RUISKUTUSPUMPUN ÖLJY (Suoritettava aina moottorin öljynvaihdon yhteydessä). Käytettävä ehdottomasti samaa öljyä kuin moottorissakin. Öljymäärä 0,30 l. (Öljylaadut täytöstaulukkossa) TYHJENNYS - Avaa tyhjennystulppa - Laske öljyt pois - Kiinnitä puhdistettu tulppa TÄYTTÖ - Avaa täyttö- ja tarkastustulpa - Kaada öljyä kunnes sen pinta on tarkastusaukon tasalla - Sulje tulpat HUOHOTINPUTKI Tarkasta aina öljynvaihdon yhteydessä että putki on puhdas ja auki. 77

44 200 KÄYTTÖTUNNIN VÄLEIN 21. VAIHDA MOOTTORIN ÖLJYNSUODIN - Kierrä suodinpanos auki - Raota panosta sen verran, että öljy valuu ulos - Poista panos - Puhdista liitospinnat - Pane uusi suodinpanos paikalleen Varmistaudu siitä, että panoksen ja pesän välinen tiiviste on ehjä, puhdas ja tarkasti paikallaan. Älä käytä vanhaa tiivistettä. Voitele tiiviste ennen asennusta. Kierrä suodinpanos kiinni käsin. Suorita moottoriöljyn vaihto kohdan 19 mukaisesti. TÄRKEÄÄ! Ahtimen riittävän voitelun aikaansaamiseksi, pyöritä moottoria pysäytysvipu Seis-asennossa jonkin aikaa tai siksi kunnes öljynpaineen merkkivalo sammuu. Tämän jälkeen voidaan käynnistää moottori normaalisti. Käytä konetta hetken aikaa ja tarkista öljyn pinta uudelleen, koska suotimeen menee myös n. 0,7 l öljyä. Lisää tarvittaessa. 78

45 400 KÄYTTÖTUNNIN VÄLEIN 22. TYHJENNÄ POLTTONESTESUO- TIMEN SAKKAKUPPI Polttonestesuodin on kaksi-osainen. Alaosassa on lasinen sakkakuppi johon polttonestettä raskaammat epäpuhtaudet kerääntyvät. - Sakkakuppia on tarkkailtava ajoittain ja epäpuhtauksien ilmetessä tyhjennettävä. - Lasikupin pohjalevyssä on kierretulppa sakkakupin tyhjentämiseksi. Tätä auki kierrettäessä saadaan vesi ja roskat poistumaan. Jos näin ei saada kaikkia roskia tulemaan pois, on sakkakuppi irrotettava puhdistusta varten. Katso kohta

46 HUOLTO 400 h VÄLEIN 27. TARKASTA HYDRAULIIKAN ÖLJYMÄÄRÄ Öljyn korkeus tarkastetaan tarkastussilmästä. Öljynpinta on oltava tarkastussilmän tasossa. Lisää tarvittaessa. Ohjeet kohdassa

47 HUOLTO 1600 h VÄLEIN 45. VOITELE PARIKYTKIMEN PAINELAAKERIEN OHJAIN Huollon ja mahd. kytkinkorjausten yhteydessä on meneteltävä seuraavasti: - Lattian alla kytkin kotelon kannessa on 3 kpl kuusioruuveja - Kierrä ruuvit auko - Ruuvien rei istä tiputetaan n. 10 tippaa öljyä reikiin samalla kun polkimia painellaan ylösalas - Kiinnitetään ruuvit Laitettaessa etummaiseen reikään oljyä on voimanottokytkimen käyttövipu vedettävä irrotusasentoon KÄYTTÖTUNNIN VÄLEIN TAI JOKA 3. VUOSI 45.1 TARKASTA AHDIN Kaikki ahtimen huolto- ja korjaus-toimenpiteet on annettava valtuutetun piirimyyjän tehtäväksi. Hänellä on tarvittavat mitta-arvot ja erikoistyövälineet työn suorittamiseksi. 94

48 LISÄ- TAI VALINNAISVARUSTEITA YLÖSNOSTETUT AJOVALOT Näiden kytkin sijaitsee moottoritilan puolella ohjaamon seinässä. Johtimen päät irrotettu Sulakerasiasta. No: , T 99

49 TEKNINEN ERITTELY MITAT JA PAINOT Suurin pituus mm Suurin leveys (pienimmällä raidevälillä) mm Korkeus (pakoputken kohdalla) mm Korkeus (ohjaamon kohdalla) mm Maavara mm Kokonaispaino kg (Ruotsi 2580 kg) Etuakselipaino kg (Ruotsi 1060 kg) Taka-akselipaino kg (Ruotsi 1790 kg) Akseliväli mm Kääntösäde mm Kääntösäde (ohj. jarruilla) mm Raidevälit edessä (mm) renkailla: renkaan keskeltä mitattuna renkaan ulkoreunasta mitattuna renkaan keskeltä mitattuna renkaan ulkoreunasta mitattuna Raidevälit takana (mm) renkailla: 13.6/ renkaan keskeltä mitattuna renkaan ulkoreunasta mitattuna / renkaan keskeltä mitattuna renkaan ulkoreunasta mitattuna TÄYTÖKSET (UUSI TRAKTORI) Polttonestesäiliö l Jäähdytysjärjestelmä l Moottori... 7,5 l Ruiskutuspumppu... 0,30 l Vaihteisto... 12,5 l Hydrauliikka l Vetopyörästö... 2 x 5,5 l MOOTTORI Moottorin malli... Valmet 311 CS Moottorin laji... 4-tahtinen suorasuihkutus... diesel Jäähdytys... neste Sylinteriluku... 3 Sylinterien numerointi edestä Sylinterien läpimitta mm 111

50 TEKNINEN ERITTELY Iskupituus mm Vääntömomentti Nm/24 r/s (1450 r/min) DIN Moottorin iskutilavuus... 3,3 dm 3 Puristussuhde V.O. teho, nop.alueella 540 r/min (valmistajan ilmoittama, OECD-normia vastaava) kw (62 hv)... (Ruotsi 43 kw / 58 hv) Vastaava V.O. akselin pyörintänopeus r/s (722 r/min) Moottorin teho (valmistajan ilmoittama) kw (66 hv) DIN... normin mukaan... (Ruotsi 46 kw / 63 hv) Vastaava moottorin pyörintänopeus r/s - (2300 r/min)... (Ruotsi 35 r/s, 2100 r/min) Joutokäyntipyörintänopeus... n. 11 r/s (650 r/min) Suurin pyörintänopeus kuormittamattomalla moottorilla... n. 41 r/s (2450 r/min) Imuventtiilin välys kylmänä ja kuumana... 0,30 mm Pakoventtiiliin välys kylmänä ja kuumana... 0,30 mm Asetusmerkki vauhtipyörässä ylänäännekohta sylinteri n:o o ruiskutus alkaa sylinteristä n:o o Moottorin paino... n. 350 kg Ilmanpuhd. suodin... kuiva paperisuodin Varmuussuodin... kuiva paperisuodin Esisuodin... syklooni POLTTONESTEJÄRJESTELMÄ Polttoneste... kaasuöljy Ruiskutuspumppu... rivipumppu Siirtopumppu kalvotyyppinen... AC VP Ruiskutusjärjestys Ruiskutusennakko o Suutin... CAV Suuttimen runko... CAV Sumuttimen venttiilin avautumispaine Mpa (200 kp/cm 2 ) Polttonestesuodin... CAV Suodinpanos... paperikennosuodin Vedenoerotin... AC Kylmäkäynnistyslaite... Thermostart,... imuilman eslämmitin 112

51 TEKNINEN ERITTELY VOITELUJÄRJESTELMÄ Moottori Täysipainevoitelu hammaspyöräpumpun avulla päävirtasuotimen kautta. Öljynsuodin... kertakäyttöinen suodinpanos Öljynpaine lämpimässä moottorissa - joutokäynnillä vähintään kpa (1,5 kp/cm 2 ) - käyntikierroksilla kpa (3-5 kp/cm 2 ) JÄÄHDYTYSJÄRJESTELMÄ Lämpötilan säätö... termostaatti, säädettävä... kaihdin, keskipakopumpulla... tehostettu jäähdytysnesteen... kierto TUULETIN - siipiä halkaisija mm KYTKIN Parikytkin - ajokytkin (halkaisija) mm (11") - voimanottokytkin (halkaisija) mm (11") JARRUT Tyyppi... hydraulisesti toimivat... nelipintalevyjarrut Jarrupinta-ala yht cm 2 Seisontajarru... ajojarruihin mekaanisesti... vaikuttava VAIHTEISTO Kokonaisvälityssuhde (pääakseli - takapyörän napa) , , , , ,983 R1 119, ,214 R2 46,

52 TEKNINEN ERITTELY NOPEUSTAULUKKO 13.6/ RENKAILLA JA ERI MOOTTORIN PYÖRINTÄNOPEUKSILLA. Renkaan vierintäkehän pituus, kuormitettuna, 4525 mm. Vaihde 13 r/s 29 r/s *) 38 r/s 35 r/s (Ruotsi) (800 r/min) (1721 r/min) (2300 r/min) (2100 r/min) 1. (L1) 1,3 km/h 2,7 km/h 3,6 km/h 3,3 km/h 2. (L2) 2,1 km/h 4,4 km/h 5,9 km/h 5,4 km/h 3. (H1) 3,2 km/h 7,0 km/h 9,3 km/h 8,5 km/h 4. (L3) 4,3 km/h 9,3 km/h 12,4 km/h 11,4 km/h 5. (H2) 5,3 km/h 11,3 km/h 15,2 km/h 13,9 km/h 6. (H3) 11,1 km/h 23,8 km/h 31,8 km/h 29,0 km/h R1 1,8 km/h 3,9 km/h 5,2 km/h 4,7 km/h R2 4,6 km/h 10,0 km/h 13,3 km/h 12,1 km/h *) Vastaa V.O. akselin pyörimisnopeutta 9 r/s (540 r/min) Renkailla 16.9/14-30, jonka vierintäkehän pituus on 4477 mm, ovat nopeudet likimain samat VOIMANOTTOKONEISTO Voimanottoakseli (halkaisija) / 8 " Välitys, moottori/v.o. ulosotto... 3,1875 V.O. akselin pyörintänopeus Vastaava moottorin pyörintänopeus r/s r/min r/s r/min

53 TEKNINEN ERITTELY Voimanottoakseli pyörähtää traktorin kulkemaa 1m:n matkaa kohti: Vaihteella Kierrosta Vaihteella Kierrosta 1(L1) 11,865 5(H2) 2,853 2(L2) 7,288 6(H3) 1,363 3(H1) 4,644 R1(RL) 8,305 4(L3) 3,482 R2(RH) 3,251 Arvot laskettu takarenkaalla 13.6/12-36, jonka vierintäkehän pituus on 4525 mm. Voimanottoakseli pyörähtää yhtä takapyörän kierrosta kohti: Vaihteella Kierrosta Vaihteella Kierrosta 1(L1) 53,686 5(H2) 12,909 2(L2) 32,979 6(H3) 6,166 3(H1) 21,014 R1(RL) 37,580 4(L3) 15,753 R2(RH) 14,710 Vetävän perävaunun välityksiä laskettaessa on nämä arvot otettava huomioon. RENKAAT Edessä Takana Vakio /6 PR 13.6/12-36/6 PR Vaihtoehto /8 PR 16.9/14-30/8 PR RENGASPAINEET JA -KUORMITUKSET (Nopeudella 30 km/h ja max. kuormalla) Edessä (rengaskoolla) Paine Suurin sallittu rengaskuormitus /6 PR 280 kpa 7450 N/rengas /8 PR 280 kpa N/rengas Takana (rengaskoolla) /12-36/6 PR 160 kpa N/rengas /14-30/8 PR 170 kpa N/rengas HUOM! Jos traktorin nopeus ei ylitä 20 km/h, voidaan renkaiden kuormitusta lisätä n. 25% rengaspainetta nostamalla 115

54 TEKNINEN ERITTELY VETOKOUKKU Suurin sallittu kuormitus vetokoukulle pystysuunnassa (nopeudella km/h). Rengaskoko Kuormitus 13.6/12-36/6 n kg 16.9/14-30/ kg SUURIMMAT SALLITUT AKSELIPAINOT (Ilman renkaiden rajoittavaa vaikutusta) - Edessä kg - Takana kg HYDRAULIIKKA Varustettuna Valmet-kaksoispumpulla... B D Työhydrauliikka - Kierrostilavuus cm 3 /r - Tuotto... 0,45dm 3 /s/38 r/s... (27 l/min / 2300 r/min) - Max. paine Mpa (210 kp/cm 2 ) Ohjaushydrauliikka - Kierrostilavuus cm 3 /r - Tuotto... 0,45 dm 3 /s/38 r/s... (27 l/min/ 2300 r/min) - Max. paine... 5 Mpa (50 kp/cm 2 ) Nostovoima vetovarsien päässä k N (1900 kp) painesuodin... Kertakäyttöinen Ulkopuolisiin sylintereihin voidaan ottaa 8 l öljyä ilman lisäöljysäiliötä. Ohjauslaitteet Tyyppi... hydro-ohjaus Auraus mm 116

55 HYDRAULIIKAN KOMPONENTIT 1 Pumppu ja imusiivilä koottuna 2 Imusiivilä 3 Kaksoispumppu 4 Jakokappale koottuna 5 Paineenmittauspiste 6 Paineenrajoitusventtiili 7 Venttiililohko 8 Pikaliitin 9 Jakokappaleen kansi 10 Venttiilikoneisto täydellinen 11 Ylivirtaventtiili koottuna 12 Vapaakiertoventtiili 13 Vapaakiertoventtiilin karan virtausvastus 14 Vapaakiertoventtiilin esiohjausventtiili 15 Valintakara (1- tai 2-toiminen) 16 Laskunhidastin 17 Laskuventtiili (pitoventtiili) 18 Laskuventtiilin esiohjausventtiili 20 Laskuventtiilin karan virtausvastus 21 Painesuodin 22 Nostosylinteri 23 Suojaventtiili 24 Ohjausventtiili koottuna 25 Ohjausventtiili 26 Ohjauksen paineenrajoitusventtiili 27 Ohjauksen vastaventtiili 28 Ohjaussylinteri 29 Öljysäiliö TEKNINEN ERITTELY 117

56 TEKNINEN ERITTELY 29 Äänimerkinantolaite 30 Ajovalaisin, oikea 2 kpl 31 Ajovalaisin, vasen 2 kpl 32 Vipukytkin, tuulilasin pesulaite (33) Vipukytkin, kattovilkku 34 Pistorasia 37 Seisonta-suuntav. vasen, etumm. 38 Seisonta-suuntav. vasen, takimm. 40 Seisonta-suuntav. oikea, etumm. 41 Seisonta-suuntav. oikea, takimm. 42 Työvalaisin 48 Tuulilasin pesulaitteen moottori 49 Liitinkotelo 6-os. 50 Ohjaamovalaisin (51) Kattovikkuvalaisin (52) Suuntavilkkuvalaisin vasen (53) Suuntavilkkuvalaisin oikea (54) Radio 55 Tuulilasinpyyhk.moottorin johdin 56 Kojetaulun johdin sarja 57 Ohjaamon johdinsarja, oikea 2 kpl 58 Ohjaamon johdinsarja, vasen 2 kpl 59 Ohjaamon valojohdin sarja, oikea 60 Ohjaamon valojohdin sarja, vasen 61 Moottorin johdinsarja 62 Etuvalojen johdinsarja 63 Käynnistysmoottorin johdin KYTKENTÄKAAVIO 64 Akun maajohdin 65 Lämmityslaitteen moottori 66 Johdinsarjan kiinnitin 67 Käynnistys- ja latausvirtapiirin johdinsarja 68 Käynnistyksen apurele 69 4-os. lisäsulakerasia 70 P.T.O. merkkivalon kytkin 71 P.T.O. merkkivalon lamppu ( ) Lisävaruste 1 Virtalukko 2 Vipukytkin, tuulilasin pyyhkijä 3 Vipukytkin, lämmityslaite 4 Vipukytkin, työvalo 5 Vipukytkin, seisonta- ja ajovalot 6 Yhd. katk.suuntav.-valonvaihto, äänimerkki 7 Lämpö- ja polttonestemittari 7/h1 Mittarivalo 7/h2 Vilkun merkkilamppu 7h/3 Kaukovalon merkkilammpu 8 Käyttötunti- ja pyörintänopeusmittari 8/h1 Mittarivalo 8/h2 Latauksen merkkilamppu 8/h3 Moottorin öljynpaineen markkilamppu 9 Suuntavilkkurele 10 Valonvaihtorele 11 8-os. sulakerasia 13 Tuulilasin pyyhk. moottori 18 Vaihtestokatkaisin 19 Polttonestemittarin anturi 20 Käynnistinmoottori 21 Akku 23 Lämpömittarin anturi 24 Öljynpaineen merkkivalon anturi 25 Thermostart-laite 27 Vaihtovirtageneraattori 118

57 TEKNINEN ERITTELY 119

58 TEKNINEN ERITTELY SÄHKÖLAITTEET Jännite V Käynnistinmoottori... 2,9 kw (4 hv) Vaihtovirtageneraattori W (34 A, 13,5 V) Akku Ah Maadoitus... negatiivinen kytkentä (-) Etuvalolamput... 45/40 W Työvalolamput W Seisontavalolamput W Vilkkuvalolamput W Sulakkeet... 9 kpl 16 A lisäksi varalla... 3 kpl 16 A 8-OS. SULAKERASIA 1. varalla 2. varalla 3. äänimerkki, ohjaamon oik. puolen apulaitteet, radio, tms. 4. mittarit, merkkivalot, virtajohto ohjaamon vas. puolen apulaitteille ja pistorasiaan, lämmityslaitteen puhallin, tuulilasin pyyhkijä, tuulilasin pesulaite 5. suuntavilkut, työvalo, kattovilkku 6. Thermostart 7. varalla 8. seisonta- ja mittarivalot 4-OSAISEN LISÄSURAKERASIAN SULAKKEET 1. Ajovalo, vasen pitkä 2. Ajovalo, oikea pitkä 3. Ajovalo, oikea lyhyt 4. Ajovalo, vasen lyhyt 120

59 TEKNINEN ERITTELY HIHNAPYÖRÄKONEISTO (2-NOP. V.O. KONEISTON YHTEYDESSÄ) Hihnapyörän (halkaisija) mm Hihnapyörän leveys mm Välitys, moottori/v.o.koneisto... 3,1875 Hihnapyöräkoneiston välityssuhde... 2 Moottori V.O.A. Hihnäpyörä Hihnan nopeus r/s (r/min) r/s (r/min) r/s (r/min) m/s RAITISILMATUULETIN Paino... n. 25 kg Mitat (lko) x 620 x 220 mm Nostaa traktorin korkeutta... n. 190 mm Tehontarve nop. I W I W III W Suurin puhallusteho m 3 /h 121

60 TEKNINEN ERITTELY SI-YKSIKÖT Uudet kansainvälisen mittayksikköjärjestelmän mukaiset yksiköt ovat käytössä ympäri maailmaa. Myös Suomessa on pyrittävä käyttämään niitä. Vanhat yksiköt tulevat aikanaan poistumaan, vaikka niitä vielä näkeekin uusien rinnalla Poistettavat yksiköt Uudet SI-yksiköt Likim. Muuntosuhde Voima (1 kp) =9,8066 N 10 Paine (1 kp/cm2=1 at) =98,0665 kpa, 100 =0, Mpa 0,1 (1 bar) =100 kpa = 0,1 Mpa Vääntömomentti (1 kpm) =9,80665 NM 10 Teho (1 hv = 75 kpm/s) = 735,5 W 0,736 0,7355 kw Tuotto (l/min) = dm3/s Pyörintänopeus (r/min) =r/s Lämpötila Käytetään edelleen Celsius-astetta SELITYKSIÄ MPa (Mega Pascal) = 1000 kpa (Kilo Pascal) = Pa (Pascal) Nm = Newtonmetri kw = kilowatti = 1000 W 122

61 TEKNINEN ERITTELY 123
