1 TUOTELUETTELO Numero 5 Ajoneuvojen turvajärjestelmät

2 SUOMEN ELEKTROLIND OY LUOTETTAVA KUMPPANI KUN LAATU JA TOIMITUSVARMUUS RATKAISEE Suomen Elektrolind Oy on vuonna 1995 perustettu palveleva komponenttien maahantuoja ja sähköjärjestelmien valmistaja. Komponenttivalmistajien virallisena edustajana Suomessa voimme tarjota asiakkaillemme nopean ja tehokkaan palvelukokonaisuuden. Ajan tasalla olevat tuotetiedot takaavat että löydätte uusimmat innovatiiviset tuotteet sivuiltamme. Vankka tekninen osaamisemme mahdollistavat asiantuntevan palvelun ja oikean teknisen ratkaisun löytämisen, tiedämme mitä myymme. Laadukkaita tuotteitamme ovat E-T-A ylivirtasuojat, Bedia anturit, Brigade kamerajärjestelmät ja turvalaitteet, Aurora ajoneuvojen lämmitys- ja ilmastointilaitteet sekä suuttimet, FTM Miunsken CAN-väylä järjestelmät, releet sekä laaja valikoima sähkötarvikkeita. Olemme uudenaikainen maahantuoja jolla on suorat yhteydet valmistajiin, vankka tekninen osaaminen, edulliset hinnat sekä korkea toimitusvarmuus. Soita meille, lähetä sähköpostia tai ota yhteyttä: Suomen Elektrolind Oy Lautamiehentie ESPOO Puh: Fax: elektrolind@elektrolind.fi

3 sisällysluettelo kamerajärjestelmät kamerajärjestelmät 4 kamerapaketit 8 kamerat 10 monitorit 14 kaapelit ja adapterit 19 apulaitteet 23 ajoneuvojen digitaaliset tallennuslaitteet 24 peruutustutkat 28 ajoneuvotutkat 32 peruutus- ja varoitushälyttimet 35 laajakaistaäänihälyttimet bbs-tek 36 puheäänihälyttimet 38 apulaitteet 40 takuu 41 sanasto 42 Tavoitteena turvallisuus maailmanlaajuisesti!

4 Backeye Kamerajärjestelmiä ammattilikenteen ajoneuvoihin ja liikkuviin työkoneisiin. Minkä mallisarjan tunnet omaksesi? Extreme Soveltuu erityisesti rankkaan heavy duty -käyttöön sekä sovelluksiin, joissa ohjaamo on alttiina kosteudelle ja lialle. Elite Kookkaat tieliikenneajoneuvot Select Keskitason järjestelmät keskisuuriin ja kookkaisiin tieliikenneajoneuvoihin. Essential Kevyeen ammattiliikenteen ajoneuvoihin ja pakettiautoihin sopiva perustason järjestelmä. 2

5 kamera/monitori-järjestelmät Kamera/monitori-järjestelmän valinta Taulukon avulla voit koota järjestelmän tarpeittesi mukaan. Kamera/monitoriyhteensopivuus MONITORIT EXTREME ELITE SELECT = yhteensopiva AC-0xx = yhteensopiva merk. adapteri(e)n kanssa = ei-yhteensopiva BE-970WFM BE-970WM BE-865DDM BE-870LM BE-856GM VBV-770FM VBV-770M VBV-750M VBV-770M-S VBV-750M-S KAMERAT SELECT ELITE BE-810C sulkijaläpällinen kamera Kaikki muut Elite-sarjan kamerat VBV-710C sulkijaläpällinen kamera Kaikki muut Select-sarjan kamerat AC AC-006 AC AC-006 AC AC-006 SC-1000-ECU (sulkijaläppämoduuli) AC AC-006 AC-006 AC-006 AC-006 AC-006 AC SC-1000-ECU AC-007 AC-035 AC-007 UUSI digitaalinen johdoton järjestelmä Langaton yhteys Peruutuskamerajärjestelmän kytkeminen isoon ajoneuvoon tai koneeseen voi olla aikaavievää ja hankalaa asennettavan kaapeloinnin runsauden johdosta. Brigaden uudella johdottomalla järjestelmällä vältytään turhalta kaapeloinnilta. Asennusaikaa säästyy jopa kaksi tuntia eikä sisäänvetäytyvää saparojohtoa tarvita. Uudella digitaalisella johdottomalla tekniikalla kuva saadaan lähes välittömästi (viive kamerasta monitoriin alle 200 millisekuntia) ja se on tunteeton toisista ajoneuvoista tai koneista aiheutuville sähköisille häiriöille. Kameran kuva lähetetään monitorille lähetin-vastaanotin-parin kautta. Kun pari on muodostettu, on langaton yhteys varma ja turvallinen. Järjestelmä mahdollistaa parin helpon uudelleenmuodostamisen: vastaanotin voidaan linkittää toiseen lähettimeen, joten perävaunu on vaihdettavissa vaivattomasti. Ks. sivu 19 3

6 Model Malli Part No: SELECT KAMERAJÄRJESTELMÄ CAMERA SYSTEMS STEMSS BN Backeye 360 Select-järjestelmä BN Backeye 360 Select system Sisältö 1/3,6 CMOS sensori x BN360-ECU-10 Video signaali: NTSC Contents 4 x BN C kameraa Power IPX7 IPX7 cameras kamerat 1xBN360-ECU-10 1 x BN360-VBV-L Power consumption: on: 15 Watts 4xBN C cameras Current: 1.23 Amps 12-24Vdc VDC video-out-kaapeli joka kytkee nkulutus: 15W 1xBN360-VBV-L4 BN360-VBV-L Video-out kameran Standards Size (WxHxD) ECU cable to connect Select-sarjan to SELECT monitoriin monitor. Mechanical vibration: 1G 170 x x 36mmm 170 x 126,4 x 36mm Huom: Note: Monitori- and ja kamera- camera Lujuus Operating ja temperature: standardien- -30 to +75 C Size Koko (WxHxD) (LxKxS) Camera kamera range Virta: Durability 1,23A& Koko (LxKxS) ECU kaapelit cables not eivät included sisälly pakettiin mukaisuus CE marked 354x607x458m x 45.8mm Mekaanisen tärinän sieto: 1G Features EMC approved: E 35,4 x 60,7 x 45,8mm Käyttölämpötila: 2 year warranty 360 single image HALT tested C 360 Triggered kuva views (rear, r, left and right) trigattavat 4 x ultra-wide näkymät viewing angle (taakse, cameras EMC-hyväksyntä: Note: A calibration e kit is oikealle (HxV) 185 ja x142 vasemmalle) HALT-testattu required for installation. 4 1/3.6" x laajakulma CMOS sensor kameraa Huom: Asennuksessa tarvitaan (KxL) TV system: 185 NTSC x 142 kalibrointipakkaus SELECT kaapelit CABLES ja AND adapterit ADAPTERS APTERS BN360-L120 20m 20m kamerakaapeli camera cable 4493 BN360-L115 15m 15m kamerakaapeli camera cable 4495 BN360-L110 10m 10m kamerakaapeli camera cable 4496 BN360-L105 5m kamerakaapeli 5m camera cable 4498 BN360-L1025 2,5m 2.5m kamerakaapeli camera cable 4499 AC-304 AC-034 jakokaapeli Splitter MDR:lle cable for (1 kaapeli/kamera) MDR (1 required per camera) 4738 OPTIONAL VALINNAISET MOUNTING ASENNUSTELINEET BRACKETS BN C-BKT01 Adaptable Mukautuva mounting asennusteline bracket mahdollistaa - can be shaped asennuksen to 4649 allow pinnoille installation jotka eivät on non-vertical ole pystysuorassa surfaces BN C-BKT02 Asennusteline kamerakulman säätämiseksi BN C-BKT02 BK Mounting bracket to adjust camera angle BE360-CD Iskuilta suojaava teline (käytettävä BN C-BKT BE360-CD Deflector asennustelineen to shield kanssa) camera from knocks 4701 BN C-BKT03 (To be Iskuilta used with BN C-BKT02 suojaava teline Mounting bracket) BN C-BKT03 Deflector to shield camera from knocks 4743 REQUIRED LISÄKOTELO AJONEUVOYHDISTELMILLE ADDITION FOR ARTICULATED TED VEHICLES BN360-Enclosure BN360-kotelo IP66 IP66-kotelo, Enclosure jossa kit to ECU enable voidaan ECU asentaa to be ajoneuvon installed 4723 on ulkopuolelle outside of vehicle e Note: Coiled cable kit or wireless connector also required Huom: Erillinen kaapelisarja tai langattomat liittimet tarvitaan (0) sales@brigade-electronics.com com

7 Model Malli Part No: SELECT-SARJAN RANGE º KAMERA/MONITORI-JÄRJESTELMÄ CAMERA MONITOR SYSTEMS STEMS Täydelliset sarjat sisältäen monitorin, Select-kamerajärjestelmän, kaapelit ja adapterit Complete kits including monitor, Select 360 camera system, cables and adapters SE-7104F kamera/monitorijärjestelmä raskaille ajoneuvoille SE-7104F camera monitor system for large rigid vehicles x VBV-7104FM " monitor 1 x VBV-7104FM 10,4 monitori 1 x BN system 1 x BN järjestelmä 1 x BN360-L110-10m camera cable 1 x BN-360-L m kamerakaapeli 2xBN360-L115-15m camera cables 2 x BN360-L m kamera kaapeli 1 x 1 BN360-L120 x BN360-L120-20m 20 camera m kamera cable kaapeli 1 x 1 x BN360-VBV-L video video-kaapeli out cable Yksityiskohtainen See individual products erittely: for detailed specifications katso yksittäiset tuotteet 2 year system warranty SE kamera/monitori-järjestelmä camera monitor system for raskaille large ajoneuvoille rigid vehicles x VBV-770M 7" monitor See individual products for detailed specifications 1 x VBV-770M 7 monitori Yksityiskohtainen erittely: 1 x BN system katso 2 year yksittäiset system warranty tuotteet 1 x BN järjestelmä 1 x BN360-L110-10m camera cable 1 x BN360-L m kamerakaapeli 2xBN360-L115-15m camera cables 2 x BN360-L m kamerakaapeli 1 x BN360-L120-20m camera cable 1 x BN360-L m kamerakaapeli 1xBN360-VBV-L4 1 BN360-VBV-L4015 x BN360-VBV-L video video-kaapeli out cable 360º 360 camera kamerajärjestelmät systems 4 kameraa 4 Cameras 1 Image kuva 0 Blind spots 0 kuollutta kulmaa Backeye 360 BackeyeR360 is an on intelligent älykäs kamera/monitori-järjestelmä, camera monitor system stem designed joka on suunniteltu to assist st low-speed avustamaan manoeuvrability kuljettajaa by matalilla providing the driver nopeuksilla, with a complete tarjoamalla surround reaaliajassa view of the täydellisen vehiclee in real 360 time. asteen Ultrawide-angle näkymän ajoneuvon cameras ympärillä. mounted on the front, sides and rear of Laajakulmakamerat the vehicle capture the jotka surrounding ovat asennettu areas of ajoneuvon the vehicle eteen, including all blind spots. Simultaneous digital images from these taakse ja molemmille sivuille kuvaa kaiken ajoneuvon cameras are then processed and video stitched resulting in a 360º ympärillä, birds-eye kuolleet view within kulmat a single mukaan image. lukien. The software Digitaaliset also kuvat käsitellään niin että 360 asteen lintuperspektiivikuva instantly saavutetaan. eliminates Ohjelmisto es any fisheye myös camera poistaa distortion kaikki delivering fisheye erin a vääristymät jotta saadaan selvä reaaliaikainen kuva kuljetta- clear, jan monitorille. real-time picture on the driver s monitor. 95

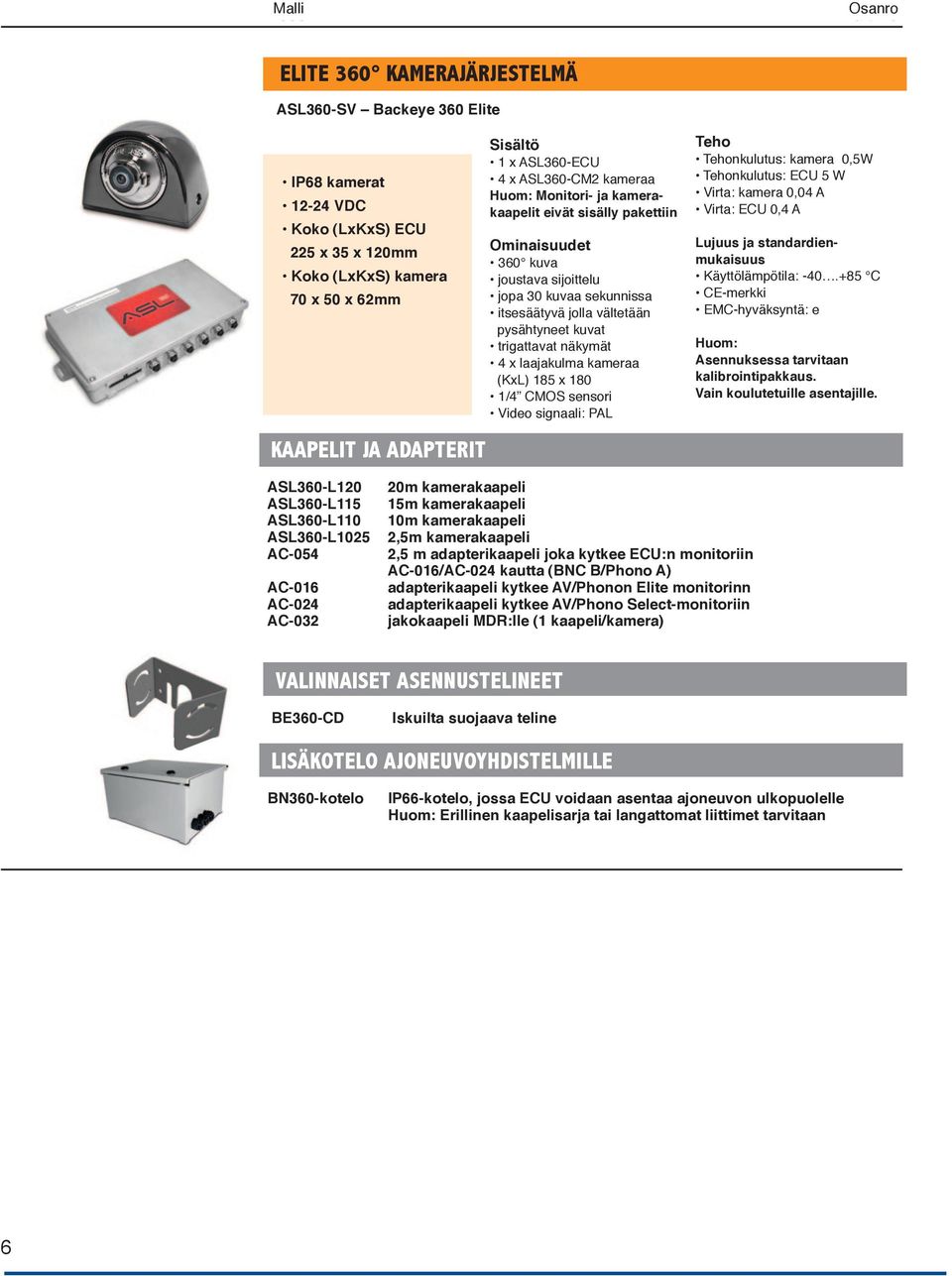

8 Model Malli Part No: ELITE 360 KAMERAJÄRJESTELMÄ CAMERA SYSTEMS STE S ASL360-SV Backeye 360 Elite ASL360-SV - Backeye 360 Elite 4328 Sisältö Contents 1 x ASL360-ECU nkulutus: kamera 0,5W Power IP68 cameras IP68 kamerat 1xASL360-ECU 4 x ASL360-CM2 kameraa nkulutus: Power consumption: ECU on: 5 W 4xASL360-CM2 cameras 12-24Vdc Huom: Monitori- ja kamerakaapelit eivät sisälly pakettiin Virta: ECU: ECU 5.0 Watts 0,4 A Note: Monitor, camera cables Size (WxHxD) ECU Current: Virta: Camera: kamera 0.5 Watts 0,04 A VDC Koko (LxKxS) ECU and adapters NOT included Camera: 0.04 Amps 225 x 35 x 120mm 225 x 35 x 120mm Lujuus ja standardien- ECU: 0.4 Amps Features Size (WxHxD) Camera 360 kuva mukaisuus Koko (LxKxS) kamera 360 single image Durability & Standards 70 x50 x 62mm joustava sijoittelu Käyttölämpötila: C Flexible blend widths and positioning Operating temperature: 70 x 50 x 62mm jopa 30 kuvaa sekunnissa Up to 30 frames per second 2 year warranty -40 to +85 C Self-monitoring itsesäätyvä jolla to eliminate vältetään frozen CE marked images pysähtyneet kuvat EMC approved: E Tr Triggered trigattavat views näkymät Huom: 4 x ultra-wide laajakulma viewing kameraa angle cameras Asennuksessa Note: A calibration tarvitaan kit is (HxV) 185 x 180 (KxL) 185 x 180 kalibrointipakkaus. 1/4" CMOS sensor required for installation. TV 1/4 system: CMOS PAL sensori Vain koulutetuille asentajille. Available to Brigade Video signaali: PAL trained fitters only CABLES KAAPELIT AND JA ADAPTERIT ADAPTERS ASL360-L120 20m kamerakaapeli L360-L120L120 20m camera cable 4333 ASL360-L115 15m kamerakaapeli ASL360-L115 ASL360-L110 10m kamerakaapeli 15m camera cable 4334 ASL360-L110 ASL360-L1025 2,5m kamerakaapeli 10m camera cable 4335 ASL360-L1025 AC-054 2,5 m 2.5m adapterikaapeli camera cable joka kytkee ECU:n monitoriin 4336 AC-054 AC-016/AC m adapter kautta cable (BNC to B/Phono connect A) ECU to monitor AC-016 adapterikaapeli kytkee AV/Phonon Elite monitorinn via AC-016 / AC-024 (BNC B to Phono A) 4340 AC-024 adapterikaapeli kytkee AV/Phono Select-monitoriin AC-016 AC-032 jakokaapeli Adapter MDR:lle cable (1 to kaapeli/kamera) connect nect AV/Phono to Elite monitor 2150 AC-024 Adapter cable to connect nect AV/Phono to Select monitor 3183 OPTIONAL VALINNAISET MOUNTING ASENNUSTELINEET BRACKET BE360-CD Iskuilta Deflector suojaava to teline shield camera from knocks 4701 REQUIRED LISÄKOTELO AJONEUVOYHDISTELMILLE ADDITION FOR ARTICULATED TED VEHICLES BN360-Enclosure BN360-kotelo IP66-kotelo, Enclosure jossa ECU kit voidaan to enable asentaa ECU ajoneuvon to be installed ulkopuolelle 4723 Huom: on Erillinen outside kaapelisarja of vehicle etai langattomat liittimet tarvitaan Note: Coiled cable kit or wireless connector also required (0) sales@brigade-electronics.com com

9 Model Malli Part No: ELITE-SARJAN RANGE º KAMERA/MONITORI-JÄRJESTELMÄ CAMERA AMONITOR SYSTEMS ST Täydelliset järjestelmät, sisältäen monitorin, Elite 360 kamerajärjestelmät, Complete kaapelit ja kits adapterit including monitor, Elite 360 camera system, cables and adapters SE-970W kamera/monitori-järjestelmä raskaille ajoneuvoille SE-970W camera monitor system for large rigid vehicles xBE-970WM - 7" waterproof monitor 1 x BE-970WM - 7" vedenkestävä monitori 1 x ASL-360SV 360 system 1 x ASL-360SV 360 järjestelmä 11 x x ASL-L110-10m - 10m camera kamerakaapeli cable 2xASL-L115 2 x - 15m - 15m camera kamerakaapeli cables 1 x x ASL-L120-20m - 20m camera kamerakaapeli cable 1 x x AC phono RCA-adapterikaapeli o cable 1xAC x AC adapter - adapterikaapeli cable See individual products for detailed specifications 2 year system warranty SE-870L kamera/monitori-järjestelmä raskaille ajoneuvoille SE-870L camera monitor system for large rigid vehicles xBE-870LM 1 x BE-870LM - 7" - monitor 7" monitori 1 x x ASL-360SV system järjestelmä 1xASL-L110 1 x - 10m - 10m camera kamerakaapeli cable 2 x x ASL-L115-15m - 15m camera kamerakaapeli cables 1 x x ASL-L120 ASL-L120-20m - 20m camera kamerakaapeli cable 1 x AC-016 RCA-adapterikaapeli 1xAC phono o adapter cable 1 x AC adapterikaapeli 1 x AC adapter cable See individual products for detailed specifications 2 year system warranty SE kamera/monitori-järjestelmä raskaille ajoneuvoille SE camera monitor system for large rigid vehicles x VBV-770M - 7" monitor 1 x VBV-770M - 7" monitori 1xASL-360SV 360 system 1 x ASL-360SV 360 järjestelmä 1xASL-L110-10m camera cable 1 x ASL-L110-10m kamerakaapeli 2 x ASL-L115-15m camera cables 2 x ASL-L115-15m kamerakaapeli 1xASL-L120 1 x ASL-L120-20m - 20m camera kamerakaapeli cable 1xAC x AC phono RCA-adapterikaapeli o cable 11 x x AC adapterikaapeli cable See individual products for detailed specifications 2 year system warranty 360 kamerajärjestelmät 360º camera systemss Löytääksesi enemmän tietoa ja jos haluat katsoa videon Backeye 360-järjestelämästä, skannaa viereinen QR koodi matkapuhelimellasi. To find out more information and to watch a video on Brigade s youtube.com/brigademarketing Backeye 360, please scan the QR code with your mobile device. youtube.com/brigademarketing 117

10 ELITE -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ BE kamerajärjestelmä perävaunuttomiin ajoneuvoihin BE-870LM monitori BE-800C kamera BE-L120 kaapeli, 20 m 7.0" Monitori V DC 2 kameratuloa mm Yksityiskohtainen erittely: ks. yksittäiset tuotteet Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP mm ELITE -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ BE kamerajärjestelmä perävaunuttomiin ajoneuvoihin BE-870LM monitori BE-810C sulkijakamera BE-L120 kaapeli, 20 m 5.6" Monitori V DC 2 kameratuloa mm Yksityiskohtainen erittely: ks. yksittäiset tuotteet Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP mm SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-770DM monitori VBV-700C kamera VBV-L420 kaapeli, 20 m 7.0" Monitori V DC 3 kameratuloa mm Yksityiskohtainen erittely: ks. yksittäiset tuotteet Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP mm 8

11 SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV sulkijaläpällinen kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-770M monitori VBV-710C kamera VBV-L520 kaapeli, 20 m Monitori V DC 3 kameratuloa mm Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP69K mm 7.0" Yksityiskohtainen erittely: ks. yksittäiset tuotteet SELECT -SARJAN RANGE KAMERA/MONITORI-JÄRJESTELMÄ CAMERA MONITOR SYSTEM ST VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV sulkijaläpällinen kamerajärjestelmä pakettiautoihin ja pieniin perävaunuttomiin ajoneuvoihin VBV-750DM monitori VBV-700C kamera VBV-L420 kaapeli, 20 m 5.0" Monitori V DC 3 kameratuloa ,5 mm Yksityiskohtainen erittely: ks. yksittäiset tuotteet Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP mm ESSENTIAL -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-650AM monitori VBV-620C kamera VBV-L420 kaapeli, 20 m 5.0" Monitori V DC 1 kameratulo ,2 mm Kamera Katselukulma (sivulta/ ylhäältä/alhaalta) IP67 64, mm 9

12 ELITE-SARJAN KAMERA Kamera, jossa lämmitin ja mikrofoni BE-800C BE-800C (40 asteen kuvakulma): BE-800C (78 asteen kuvakulma): BE-890C vesitiivis (IP69K), ei audiotoimintoa Katselukulma (diagonaali/pysty/vaaka) IP mm 5 infrapuna-lediä ultravähäistä valoa silmällä pitäen Valaisuetäisyys 5 m Lämmitin Audiotoiminto Päivä/yö-anturi Peilikuva-/normaalikuvanäkymä 1/3" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 380 nkulutus: 4 W Virta: 0,33 A Mekaanisen tärinän sieto: 20 G Mekaanisten iskujen sieto: 50 G Käyttölämpötila: C HALT-testattu ISO 13766: 2006 (vain BE-890C) ELITE-SARJAN KAMERA BE-810C sulkijaläpällinen kamera, jossa lämmitin ja mikrofoni Katselukulma (diagonaali/pysty/vaaka) IP69K ,5 80,4 mm 6 infrapuna-lediä ultravähäistä valoa silmällä pitäen Valaisuetäisyys 5 m Sulkijaläppä Lämmitin Audiotoiminto Päivä/yö-anturi Peilikuva-/normaalikuvanäkymä 1/3" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 380 nkulutus: 5 W Virta: 0,5 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ELITE-SARJAN KAMERA BE-820C minikamera (peilikuva) BE-822C minikamera (normaalikuva) Katselukulma (diagonaali/pysty/vaaka) IP mm 1/4" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 380 nkulutus: 1,5 W Virta: 0,1 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C EMC-hyväksyntä: E HALT-testattu 10

13 ELITE-SARJAN KAMERA DMC-1025 digitaalinen minikamera (sisäkäyttöön) Katselukulma (diagonaali/pysty/vaaka) IP66 42, ,7 mm Peilikuva-/normaalikuvanäkymä 1/3" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 520 nkulutus: 0,84 W Virta: 0,07 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C ELITE-SARJAN KAMERA MD-50 minikokoinen kupukamera (sisäkäyttöön) Katselukulma (diagonaali/pysty/vaaka) IP66 Koko (läpimitta korkeus) mm peilikuva-/normaalinäkymä 1/3" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 520 nkulutus: 0,84 W Virta: 0,07 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C LISÄVARUSTEET (OPTIOT) MD-50SM pinta-asennusadapteri (syvyys 30 mm) MD-50AM pinta-asennusadapteri, kallistettu (15 ) 11

14 SELECT-SARJAN KAMERA ELITE-SARJAN KAMERA VBV-700C VBV-790C MD-50 minikokoinen vesitiivis (IP69K), kupukamera ei audiotoimintoa (sisäkäyttöön) Katselukulma (diagonaali/pysty/vaaka) IP67 IP66 Koko (L (läpimitta korkeus) K S) mm 70 mm 18 peilikuva-/normaalinäkymä infrapuna-lediä ultravähäistä 1/3" CCD-kenno, valoa silmällä Sonypitäen Valaisuetäisyys TV-järjestelmä: 5 PAL m Audio Juovaluku: 520 Päivä/yö-anturi Peilikuva 1/3"CCD-kenno, Sharp TV-järjestelmä: PAL Juovaluku: 420 nkulutus: 2,4 0,84 WW Virta: 0,2 0,07 A A Lujuus ja ja standardienmukaisuus Mekaanisen tärinän sieto: G Mekaanisten Käyttölämpötila: iskujen 20 sieto: CG Käyttölämpötila: CE-merkki C HALT-testattu LISÄVARUSTEET (OPTIOT) SELECT-SARJAN KAMERA MD-50SM pinta-asennusadapteri (syvyys 30 mm) MD-50AM pinta-asennusadapteri, kallistettu (15 ) VBV-710C sulkijaläpällinen kamera, jossa lämmitin Liitettäväksi Select-monitoreihin VBV-770DM-S ja VBV-750DM-S (5-nap. liitäntä) Vaatii 5-napaisen kamerakaapelin, 10 m (VBV-L510) tai 20 m (VBV-L520) VBV-710C(AC) sulkijaläpällinen kamera, jossa lämmitin Mukana adapteri 5-nap. 4-nap. (AC-035) muihin Select-monitoreihin liittämistä varten SELECT-SARJAN KAMERA Katselukulma 12 infrapuna-lediä ultravähäistä valoa silmällä pitäen Virta: 0,38 A nkulutus: 4,6 W (diagonaali/pysty/vaaka) Valaisuetäisyys 10 m VBV-700C IP69K Sulkijaläppä VBV-790C vesitiivis (IP69K), ei audiotoimintoa Lämmitin mm Audio Mekaanisen tärinän sieto: 2,8 G Päivä/yö-anturi Mekaanisten iskujen sieto: 100 G Peilikuva-/normaalikuva- Katselukulma Käyttölämpötila: C 18 näkymä infrapuna-lediä ultravähäistä 1/3" CCD-kenno, valoa silmällä Sony pitäen Virta: 0,2 A nkulutus: 2,4 W (diagonaali/pysty/vaaka) Valaisuetäisyys TV-järjestelmä: 5 mpal IP67 Audio Juovaluku: 420 Päivä/yö-anturi mm Peilikuva Mekaanisen tärinän sieto: 10 G 1/3"CCD-kenno, Sharp Mekaanisten iskujen sieto: 100 G TV-järjestelmä: PAL Käyttölämpötila: C Juovaluku: 420 HALT-testattu LISÄVARUSTEET (OPTIOT) 12

15 SELECT-SARJAN SELECT-SARJAN KAMERA KAMERA UUTUUS! VBV-485C VBV-710C lieriömäinen sulkijaläpällinen kamera kamera, jossa lämmitin Liitettäväksi Select-monitoreihin VBV-770DM-S ja VBV-750DM-S (5-nap. liitäntä) Vaatii 5-napaisen kamerakaapelin, 10 m (VBV-L510) tai 20 m (VBV-L520) VBV-710C(AC) sulkijaläpällinen Katselukulma kamera, jossa lämmitin Mukana adapteri 5-nap. 4-nap. (AC-035) muihin 9 infrapuna-lediä Select-monitoreihin ultra liittämistä varten Virta: 0,1 A (diagonaali/pysty/vaaka) vähäistä valoa silmällä pitäen Valaisuetäisyys 8 m Kestävyys IP67 Mekaanisen tärinän sieto: 10 G Koko (läpimitta pituus) Katselukulma Käyttölämpötila: C mm nkulutus: 4,6 W (diagonaali/pysty/vaaka) Virta: 0,38 A IP69K mm Peilikuva 1/3" CCD-kenno, Sharp TV-järjestelmä: 12 infrapuna-lediä PAL ultravähäistä valoa 420silmällä pitäen Juovaluku: Valaisuetäisyys 10 m Sulkijaläppä Lämmitin Audio Päivä/yö-anturi Peilikuva-/normaalikuvanäkymä 1/3" CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 420 UPPOASENNETTAVA EYEBALLKAMERA Mekaanisen tärinän sieto: 2,8 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C SELECT-SARJAN KAMERA VBV-300C - Peilikuva VBV-320C Normaalikuva VBV-485C lieriömäinen kamera Linssin säädöt: 35 x 5 x 8 x 8 Katselukulma Käyttöjännite: 12 VDC 9 Linssin infrapuna-lediä kierto: ±180 ultra Virta: nkulutus: 0,1 A 1.44 W (diagonaali/pysty/vaaka) vähäistä 5 infrapuna valoa LEDiä silmällä vähäistä pitäen valoa Virta: 0.12 A x x 145 silmällä Valaisuetäisyys pitäen 8 m Kestävyys IP67 IP69K Peilikuva valaisuetäisyys 3-6 m Mekaanisen Lujuus ja tärinän standardienmukaisuus C sieto: 10 G Koko (läpimitta (LxKxS) pituus) 1/3" Päivä CCD-kenno, / yö-anturi Sharp Käyttölämpötila: x 41.4 mm x 68.3 mm TV-järjestelmä: 1/3" Sharp CCDPAL Ruosteen sieto: ISO9227 suolasuihku Juovaluku: Video signaali: 420PAL Mekaanisen tärinän sieto: 2.84G Juovaluku: 420 Käyttölämpötila: -20 to +70 C OPTIONAL EXTRAS SM-3XX-25 pinta-asennusadapter (syvyys 25mm) LÄMPÖKAMERAT Brigade on valtuutettu Flir lämpökameroiden jakelija. Annamme mielellämme lisätietoa kameroista. 13

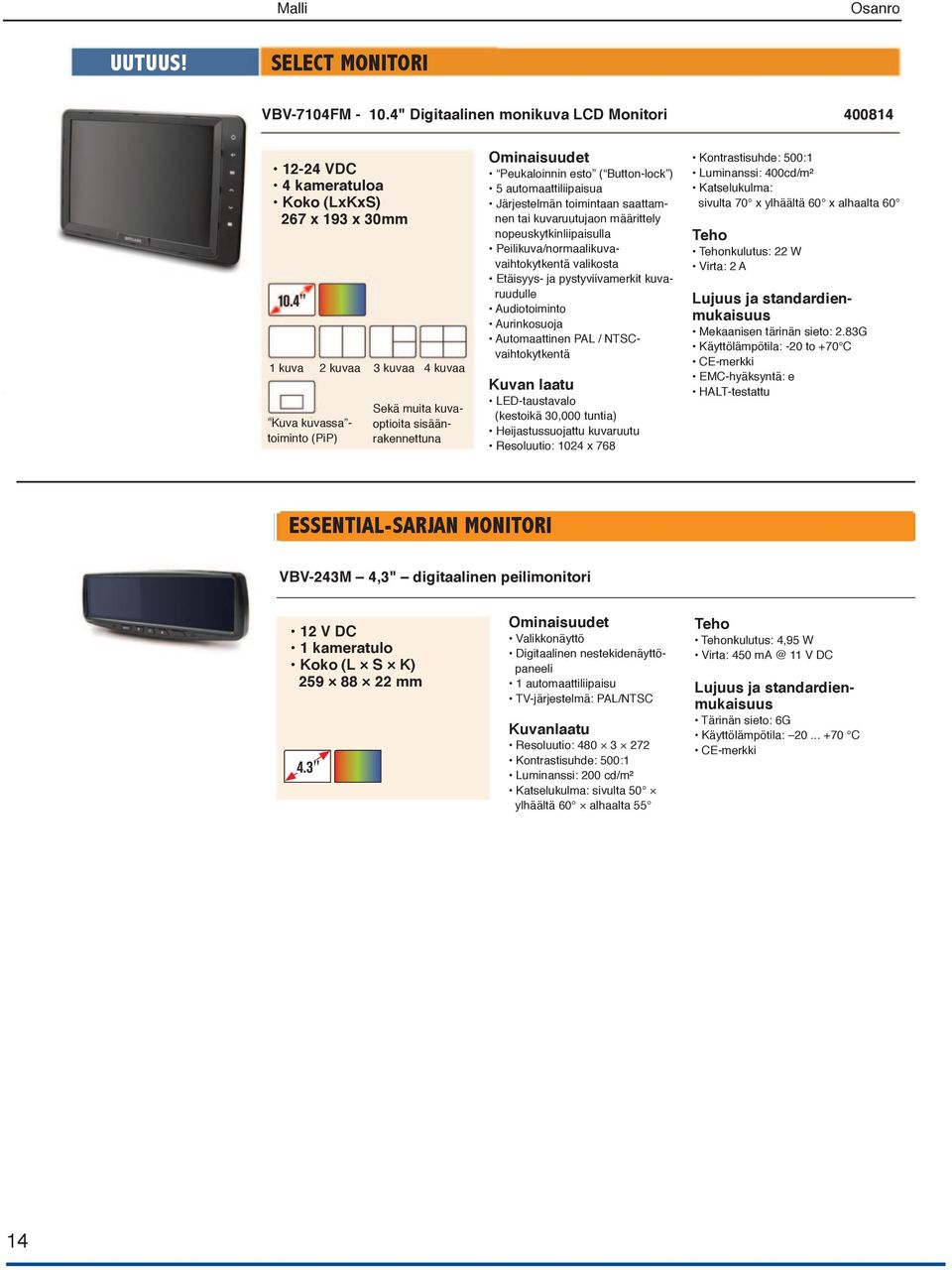

16 UUTUUS! SELECT MONITORI VBV-7104FM " Digitaalinen monikuva LCD Monitori VDC 4 kameratuloa Koko (LxKxS) 267 x 193 x 30mm 1 kuva 2 kuvaa 3 kuvaa 4 kuvaa Kuva kuvassa - toiminto (PiP) Sekä muita kuvaoptioita sisäänrakennettuna ESSENTIAL-SARJAN MONITORI Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua Järjestelmän toimintaan saattamnen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Peilikuva/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Automaattinen PAL / NTSCvaihtokytkentä Valikkonäyttö Kuvan Digitaalinen laatunestekidenäyttö- paneeli LED-taustavalo (kestoikä 1 automaattiliipaisu 30,000 tuntia) Heijastussuojattu TV-järjestelmä: PAL/NTSC kuvaruutu Resoluutio: 1024 x 768 Kuvanlaatu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 200 cd/m² Katselukulma: sivulta 50 ylhäältä 60 alhaalta 55 Kontrastisuhde: 500:1 Luminanssi: 400cd/m² Katselukulma: sivulta 70 x ylhäältä 60 x alhaalta 60 nkulutus: 22 W Virta: 2 A Mekaanisen tärinän sieto: 2.83G Käyttölämpötila: -20 to +70 C EMC-hyäksyntä: e HALT-testattu VBV-243M 4,3" digitaalinen peilimonitori 12 V DC 4.3" 1 kameratulo Koko (L S K) 4.3" mm 4.3" Valikkonäyttö Digitaalinen nestekidenäyttöpaneeli 1 automaattiliipaisu TV-järjestelmä: PAL/NTSC Kuvanlaatu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 200 cd/m² Katselukulma: sivulta 50 ylhäältä 60 alhaalta 55 nkulutus: 4,95 W Virta: V DC nkulutus: 4,95 W Virta: V DC Tärinän sieto: 6G Käyttölämpötila: C Tärinän sieto: 6G Käyttölämpötila: C 14

17 EXTREME-SARJAN MONITORI BE-970WFM digitaalinen, vesitiivis monitori 7" LCD-näytöllä V DC 4 kameratuloa IP69K mm 7.0" 1 kuva 2 kuvaa 3 kuvaa 4 kuvaa Kuva kuvassa - toiminto (PiP) Sekä muita kuvaoptioita sisäänrakennettuna Yhteensopiva sulkijaläpällisten kameroiden kanssa Taustavalaistu kosketusnäyttö Peukaloinnin esto ( Buttonlock ) 5 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Ruudulle saatavat etäisyys- ja pystyviivamerkit Audiotoiminto Järjestelmän toimintaan saattaminen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Aurinkosuoja Valikot useammalla kielellä Automaattinen PAL/NTSCvaihtokytkentä nkulutus: min 11 W Virta: min 0,9 A Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 65 ylhäältä 50 alhaalta 60 Valualumiinikotelo Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ISO ISO 13766: 2006 HALT-testattu EXTREME-SARJAN MONITORI BE-970WM digitaalinen, vesitiivis monitori 7" LCD-näytöllä V DC 2 kameratuloa IP69K mm 7.0" Yhteensopiva sulkijaläpällisten kameroiden kanssa Taustavalaistu kosketusnäyttö Peukaloinnin esto ( Buttonlock ) 2 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC nkulutus: 11 W Virta: 0,9 A Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 65 ylhäältä 50 alhaalta 60 Valualumiinikotelo Mekaanisen tärinän sieto: 20 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ISO ISO 13766: 2006 HALT-testattu 15

18 UUTUUS ELITE-SARJAN MONITORI BE-870LM 7" LCD-monitori V DC 2 kameratuloa ,5 mm 7.0" Peukaloinnin esto ( Buttonlock ) 2 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyysmerkit kuvaruudulle Pystymerkit vetokoukkujen tai jäteastian nostomekanismien linjausta varten Audiotoiminto Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: 800 x 480 Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 10 W Virta: 1 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ELITE-SARJAN MONITORI BE-865DDM digitaalinen, kaksois-din -kokoinen monitori 6,5" LCD-näytöllä 6.5" V DC 4 kameratuloa kaksois- DIN mm 6.5" 1 kuva 2 kuvaa 3 kuvaa 4 kuvaa Kuva kuvassa - toiminto (PiP) Sekä muita kuvaoptioita sisäänrakennettuna Yhteensopiva sulkijaläpällisten kameroiden kanssa Yhteensopiva kallistettavien kameroiden kanssa Taustavalaistu kosketusnäyttö Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua, joista 3 valittavissa kuvanjakotapaa varten Peilikuva-/normaalikuva-vaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Järjestelmän toimintaan saattaminen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Aurinkosuoja Valikot useammalla kielellä Audio- ja videotulot / audio- ja videolähtö Automaattinen vaihtokytkentä PAL/NTSC Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: min. 15,4 W Virta: min. 1,4 A Mekaanisen tärinän sieto: 6G Käyttölämpötila: C ISO R46 ja 2003/97/EC hyväksytty epäsuoraan katseluun (vain tiettyjen kameroiden kanssa käytettäväksi) 16

19 ELITE-SARJAN MONITORI BE-856GM digitaalinen monitori 5,6" LCD-näytöllä V DC 2 kameratuloa mm 5.6" 2 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 350 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 11 W Virta: 0,9 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 50 G Käyttölämpötila: C ISO 13766: 2006 ISO HALT-testattu SELECT-SARJAN MONITORI VBV-770FM digitaalinen monikuvamonitori 7" LCD-näytöllä " V DC 4 kameratuloa mm 7.0" Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Valikot useammalla kielellä Automaattinen PAL/NTSC-vaihtokytkentä nkulutus: 15 W Virta: 1,3 A Mekaanisen tärinän sieto: 3 G Käyttölämpötila: C 1 kuva 2 kuvaa 3 kuvaa 4 kuvaa Kuva kuvassa - toiminto (PiP) Sekä muita kuvaoptioita sisäänrakennettuna Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 60 17

20 SELECT-SARJAN MONITORI VBV-770M digitaalinen monitori 7" LCD-näytöllä VBV-770M-S digitaalinen monitori 7" LCD-näytöllä Käsittää 15-nap. tuloliitännän sulkijaläpällisen VBV-710C-kameran kytkemistä varten V DC 3 kameratuloa mm 7.0" 3 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Peukaloinnin esto ( Button lock ) Etäisyysmerkit kuvaruudulle Audio Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen PAL/NTSC-vaihtokytkentä nkulutus: 18 W Virta: 15 A Mekaanisen tärinän sieto: 4 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C HALT-testattu Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 SELECT-SARJAN MONITORI VBV-750M digitaalinen monitori 5" LCD-näytöllä VBV-750M-S digitaalinen monitori 5" LCD-näytöllä Käsittää 15-nap. tuloliitännän sulkijaläpällisen VBV-710C-kameran kytkemistä varten 5.0" V DC 3 kameratuloa 149, mm 5.0" 3 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Etäisyysmerkit kuvaruudulle Peukaloinnin esto ( Button lock ) Audio Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen PAL/NTSC-vaihtokytkentä Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 350 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 11,5 W Virta: 0,95 A Mekaanisen tärinän sieto: 4 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C HALT-testattu 18
