1 Ajoneuvojen turvajärjestelmät tuoteluettelo 2018 Suomi Numero 7

2

3 Sisällysluettelo 360 kamerajärjestelmät 4 Kamerajärjestelmät 9 Kamerat 11 Monitorit 15 Kamerapaketit 20 Kaapelit ja adapterit 23 Apulaitteet 30 Ajoneuvotallentimet 32 Peruutustutkat 36 Ajoneuvotutkat 40 Peruutushälyttimet ja -varoittimet 42 Laajakaistaäänihälyttimet bbs-tek 43 Puheäänihälyttimet 45 Takuu 46 Sanasto 47 Tavoitteena turvallisuus maailmanlaajuisesti! 3

4 Backeye 360 kamerajärjestelmät Backeye 360 on älykäs kamera/monitori-järjestelmä joka on kehitetty avustamaan kuljettajaa matalilla nopeuksilla ja tarjoamalla reaaliajassa täydellisen näkymän ajoneuvon ympärille. Brigade 360 järjestelmä toimii neljällä laajakulmakameralla, jotka kukin kattaa yhden ajoneuvon sivun, 180 kuvakulmalla. Kamerat asennettuna eteen, taakse ja sivuille antavat kattavan kuvan ajoneuvon ympäriltä, kuolleet kulmat mukaan lukien. Neljä reaaliaikaista kuvaa syötetään yhtäaikaisesti keskusyksikköön (Electronic Control Unit, ECU), missä ne käsitellään ja tämän jälkeen muodostuu reaaliaikainen ja terävä kuva ajoneuvon monitorille. Backeye 360 järjestelmä on yhteensopiva Brigaden MDR tallennusjärjestelmän kanssa. Todellisia Backeye 360 kuvia Backeye 360 BN näytön vaihtoehdot Oikea/vasen näkymä Takanäkymä 360 & takanäkymä 360 näkymä Peruutusnäkymä & 360 Taka fokus & 360 Etunäkymä & 360 Etu ristiliikenne & 360 Etunäkymä & 360 Etu ristiliikenne Oikea/vasen & oikea/vasen fokus Oikea/vasen näkymä & 360 Oikea/vasen näkymä & 360 oikea/vasen fokus 4

5 Backeye 360 kamera/monitori-järjestelmät Kumpi järjestelmä sopii teille? Backeye 360 BN toimii käytännössä kaikissa jäykissä ajoneuvoissa ja työkoneissa 19 erilaista näkymää, ristiliikenne ja oikea- tai vasen kaistanvaihto mukaan lukien näkymät voidaan räätälöidä jokaiseen ajoneuvoon erikseen tarpeen mukaan ajopiirturiin kytkettävä heräte, näkymä voidaan vaihtaa nopeuden mukaan räätälöidyt näkymät, ajoneuvon sijainnin kohdennus monitorilla, 270 näkymä monitorin asennus vaaka- tai pystysuoraan, myös jaetulla näytöllä säädettävät peruutusviivat, peruutus näkymään Backeye 360 ASL360 toimii käytännössä kaikissa jäykissä ajoneuvoissa ja työkoneissa 360 näkymä ja jaetut näkymät Pie dish kuvan korjaus, joka poistaa vääristymiä esineissä jotka sijaitsee kauempana ajoneuvosta, mikä mahdollistaa että isomman alueen ajoneuvon ympärillä voidaan näyttää automaattinen valontasaus eri kamerakuvien välillä, mikä tekee tasaisemman kuvan esimerkiksi jos ajoneuvon yksi sivu on varjossa ja toinen auringossa 5

6 Backeye 360 SELECT 360 KAMERAJÄRJESTELMÄ BN Backeye 360 Select-järjestelmä IP69K kamerat VDC Koko(LxKxS)ECU 174 x 101 x 30mm Koko (LxKxS) kamera 36 x 61 x 46mm Sisältö 1 x ECU 4 x BN C kameraa 1 x video-out-kaapeli joka kytkee kameran Select-sarjan monitoriin 1 x set-up/kuvan valinta painike IR vastaanotin &kaukosäädin 1 x ECU:n virtakaapelisarja 1 x ECU:n liitäntäkaapelisarja 360 kuva 19 erilaista kuvanäkymää (max 10 näkymää per valittu näkymäryhmä) Sisältää: - Vaakataso tai pystysuuntaisen kokoonpanon - Etu- ja taka ristiliikenne näkymä - Vasen & oikea kaistanvaihto näkymä - Ajoneuvon kohdennus näytölle 4 ennalta määriteltyä näkymäryhmää Monitorin näkymien muokkaus kaukosäätimen avulla Vasemman ja oikean vilkun, peruutus ja nopeus-herätteet Etäisyys- ja pystyviivamerkinnät kuvaruudulle SELECT 360 KAAPELIT JA ADAPTERIT 4 herätettä 3 video-out 4 laajakulma kameraa (vaaka x pysty) 185 x 142 1/3.6 CMOS sensor Video signaali: NTSC & PAL (kytkin) nkulutus: 8 W Virta: 0,65 A Mekaanisen tärinän sieto: 8,5G Mekaanisten iskujen sieto: 50G Käyttölämpötila: C IP30 ECU FCC-hyväksyntä IC-hyväksyntä HALT-testattu Huom: Asennuksessa tarvitaan kalibrointilaite Monitori- ja kamerakaapelit eivät sisälly pakettiin BN360-L m kamerakaapeli BN360-L m kamerakaapeli BN360-L m kamerakaapeli BN360-L105 5 m kamerakaapeli BN360-L1025 2,5 m kamerakaapeli AC-305 jakokaapeli MDR:lle (1 kaapeli/kamera) VALINNAISET ASENNUSTELINEET BN C-BKT01 Mukautuva asennusteline mahdollistaa asennuksen pinnoille jotka eivät ole pystysuorassa BN C-BKT02 Asennusteline kamerakulman säätämiseksi BE360-CD Iskuilta suojaava teline (käytettävä BN C-BKT02 asennustelineen kanssa) BN C-BKT03 Iskuilta suojaava teline LISÄKOTELO AJONEUVOYHDISTELMILLE BN360-kotelo SK IP66-kotelo, jossa ECU voidaan asentaa ajoneuvon ulkopuolelle Huom: Erillinen kaapelisarja tai langaton yhteys tarvitaan 3-kameran Backeye 360 kaapelisarja puoliperävaunuihin 6

7 Backeye 360 ELITE 360 KAMERAJÄRJESTELMÄ ASL360-SV Backeye 360 Elite IP68 kamerat VDC Koko (LxKxS) ECU 225 x 35 x 120 mm Koko (LxKxS) kamera 70 x 50 x 62 mm Sisältö 1 x ASL360-ECU 4 x ASL360-CM2 kameraa Huom: Monitori- ja kamerakaapelit eivät sisälly pakettiin 360 kuva joustava sijoittelu jopa 30 kuvaa sekunnissa itsesäätyvä jolla vältetään pysähtyneet kuvat trigattavat näkymät 4 x laajakulma kameraa (KxL) 185 x 180 1/4 CMOS sensori Video signaali: PAL nkulutus: kamera 0,5 W nkulutus: ECU 5 W Virta: kamera 0,04 A Virta: ECU 0,4 A Käyttölämpötila: C Huom: Asennuksessa tarvitaan kalibrointipakkaus. Vain koulutetuille asentajille. KAAPELIT JA ADAPTERIT ASL360-L m kamerakaapeli ASL360-L m kamerakaapeli ASL360-L m kamerakaapeli ASL360-L1025 2,5 m kamerakaapeli AC-054 2,5 m adapterikaapeli joka kytkee ECU:n monitoriin AC-016/AC-024 kautta (BNC B/Phono A) AC-016 adapterikaapeli kytkee AV/Phonon Elite monitoriin AC-024 adapterikaapeli kytkee AV/Phono Select-monitoriin VALINNAISET ASENNUSTELINEET BE360-CD Iskuilta suojaava teline LISÄKOTELO AJONEUVOYHDISTELMILLE BN360-kotelo IP66-kotelo, jossa ECU voidaan asentaa ajoneuvon ulkopuolelle Huom: Erillinen kaapelisarja tai langaton yhteys tarvitaan 7

8 Backeye 360 SELECT-SARJAN 360 KAMERA/MONITORI-JÄRJESTELMÄ Täydelliset sarjat sisältäen monitorin, Select-kamerajärjestelmän, kaapelit ja adapterit SE-7104F kamera/monitorijärjestelmä raskaille ajoneuvoille x VBV-7104FM 10,4 monitori 1 x BN järjestelmä 1 x BN-360-L m kamerakaapeli 2 x BN360-L m kamera kaapeli 1 x BN360-L m kamera kaapeli Yksityiskohtainen erittely: katso yksittäiset tuotteet SE kamera/monitori-järjestelmä raskaille ajoneuvoille x VBV-770M 7 monitori 1 x BN järjestelmä 1 x BN360-L m kamerakaapeli 2 x BN360-L m kamerakaapeli 1 x BN360-L m kamerakaapeli Yksityiskohtainen erittely: katso yksittäiset tuotteet ELITE-SARJAN 360º KAMERA/MONITORI-JÄRJESTELMÄ Täydelliset järjestelmät, sisältäen monitorin, Elite 360 kamerajärjestelmät, kaapelit ja adapterit SE kamera/monitori-järjestelmä raskaille ajoneuvoille x VBV-770M - 7 monitori 1 x ASL-360SV 360 järjestelmä 1 x ASL-L110-10m kamerakaapeli 2 x ASL-L115-15m kamerakaapeli 1 x ASL-L120-20m kamerakaapeli 1 x AC RCA kaapeli 1 x AC adapteri kaapeli 8

9 Backeye kamera/monitori -järjestelmät Mikä järjestelmä sopii teille? Backeye Elite Kookkaat tieliikenneajoneuvot. Backeye Select Keskitason järjestelmät keskisuuriin ja kookkaisiin tieliikenneajoneuvoihin. Backeye Essential Kevyeen ammattiliikenteen ajoneuvoihin ja pakettiautoihin sopiva perustason järjestelmä. 9

10 Kamera/monitori-järjestelmät Kamera/monitori-järjestelmän valinta Taulukon avulla voit koota järjestelmän tarpeittesi mukaan. Kamera/monitoriyhteensopivuus = Yhteensopiva AC-0xx = Yhteensopiva merk. adapteri(e)n kanssa = Ei-yhteensopiva BE-970WFM BE-970WM BE-865DDM BE-870LM BE-870FM ELITE BE-856GM Monitorit VBV-7104FM VBV-770FM VBV-770M VBV-750M SELECT VBV-770M-S VBV-750M-S Kamerat ELITE SELECT FLIR BE-810C sulkijaläpällinen kamera SC-1000-ECU AC SC-1000-ECU Kaikki muut Elite-sarjan kamerat AC-007 VBV-710C sulkijaläpällinen kamera Kaikki muut Select-sarjan kamerat PathFindIR II AC AC-006 AC-006 AC-021 AC AC-006 AC-035 AC-007 AC-006 AC-021 AC AC-014 AC AC-014 Peruutustutkan näyttöyksikkö tutka- ja kamera/monitori-järjestelmän yhteensovittaminen yhdelle näytölle tutkatiedot saadaan kamerakuvan päälle monitoriin helpottaa ja nopeuttaa kuljettajan havaintokykyä kun kaikki tieto löytyy yhdeltä näytöltä Yhdistetty tutka- ja kameranäyttö Brigaden etäisyysanturit minimoi vahinkoja ja yhteentörmäyksiä jalankulkijoiden, pyöräilijöiden ja esineiden kanssa. Sopii ammattiliikenteeseen ja ajoneuvoihin jotka joutuvat jatkuvasti liikkumaan matalilla nopeuksilla ja ahtaissa paikoissa. Yhdessä Backeye kamera/monitorijärjestelmän ja jopa kahden eri tutkajärjestelmän kanssa yhdistetty tutka- ja kameranäyttö varoittaa kuljettajaa esineistä 3-portaisella näkyvällä palkilla sekä varoitusäänellä. Katso lisätietoja sivulta

11 Backeye kamerat ELITE-SARJAN KAMERA Kamera, jossa lämmitin ja mikrofoni BE-800C BE-800C (40 asteen kuvakulma): BE-800C (78 asteen kuvakulma): BE-890C vesitiivis IP69K, ei audiotoimintoa BE-850C 12/24VDC, vesitiivis IP69K Katselukulma (diagonaali/pysty/vaaka) IP68 Koko (L K S) mm 5 infrapuna-lediä pimeännäköön Valaisuetäisyys 5 m Lämmitin Audiotoiminto Päivä/yö-anturi Peilikuva-/normaalikuvanäkymä 1/3 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 450 nkulutus: 4 W Virta: 0,33 A Mekaanisen tärinän sieto: 20 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C FCC-hyväksyntä HALT-testattu ISO 13766: 2006 BN EN13309 korroosio testi - ISO ELITE-SARJAN KAMERA BE-810C sulkijaläpällinen kamera, jossa lämmitin ja mikrofoni Katselukulma (diagonaali/pysty/vaaka) IPX9K Koko (L K S) mm 6 infrapuna LEDiä pimeännäköön Valaisuetäisyys 5 m Sulkijaläppä Lämmitin Audiotoiminto Päivä/yö-anturi Peilikuva-/normaalikuva- näkymä 1/3 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 400 nkulutus: 7 W Virta: 0,4 A Mekaanisen tärinän sieto: 7 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ELITE-SARJAN KAMERA BE-820C minikamera (peilikuva) BE-822C minikamera (normaalikuva) Katselukulma (diagonaali/pysty/vaaka) 115 x 92 x 140 IP68 Koko (L K S) mm 1/4 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 600 nkulutus: 0,9 W Virta: 0,1 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C HALT-testattu 11

12 Backeye kamerat ELITE-SARJAN KAMERA DMC-1025 digitaalinen minikamera (sisäkäyttöön) Katselukulma (vaaka/pysty/diagonaali) IP30 Koko (L K S) ,5 mm Peilikuva-/normaalikuvanäkymä taustavalo kompensaatio automaattinen valkotasapaino 1/3 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 550 nkulutus: 1.0 W Virta: 0,07 A Mekaanisen tärinän sieto: 10 G Mekaanisen iskun sieto: 50 G Käyttölämpötila: C FCC-hyväksyntä ELITE-SARJAN KAMERA MD-50 minikokoinen kupukamera Katselukulma (vaaka/pysty/diagonaali) IP66 Koko (läpimitta korkeus) mm kupolikamera, 150, säätömahdollisuus kaikkiin suuntiin sisä- ja ulkokäyttöön peilikuva-/normaalinäkymä taustavalo kompensaatio automaattinen valkotasapaino 1/3 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 550 nkulutus: 1 W Virta: 0,07 A Mekaanisen tärinän sieto: 10 G Mekaanisen iskun sieto: 50 G Käyttölämpötila: C FCC-hyväksyntä LISÄVARUSTEET (OPTIOT) MD-50SM-30 pinta-asennusadapteri (syvyys 30 mm) MD-50AM-15 pinta-asennusadapteri, kallistettu (15 ) MD-50AM-25 pinta-asennusadapteri, kallistettu (25 ) SELECT-SARJAN KAMERA VBV-710C sulkijaläpällinen kamera, jossa lämmitin Liitettäväksi Select-monitoreihin VBV-770M-S ja VBV-750M-S (5-nap. liitäntä) Vaatii 5-napaisen kamerakaapelin, 10 m (VBV-L510) tai 20 m (VBV-L520) Katselukulma (vaaka/pysty/diagonaali) IP69K Koko (L K S) mm 12 infrapuna LEDiä pimeännäköön Valaisuetäisyys 10 m Sulkijaläppä Lämmitin Audio Päivä/yö-anturi Peilikuva-/normaalikuvanäkymä 1/3 CCD-kenno, Sony TV-järjestelmä: PAL Juovaluku: 420 nkulutus: 4,6 W Virta: 0,38 A Mekaanisen tärinän sieto: 2,8 G Mekaanisten iskujen sieto: 50 G Käyttölämpötila: C 12

13 Backeye kamerat SELECT-SARJAN KAMERA VBV-700C VBV-790C vesitiivis IP69K, ei audiotoimintoa Katselukulma (vaaka/pysty/diagonaali) IP67 Koko (L K S) mm 4 infrapuna-lediä pimeän näköön Valaisuetäisyys 7 m Audio Päivä/yö-anturi Peilikuva 1/3 CCD-kenno, Sharp TV-järjestelmä: PAL Juovaluku: 620 nkulutus: 3 W Virta: 0,2 A Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 51 G Käyttölämpötila: C FCC-hyväksyntä UPPOASENNETTAVA EYEBALLKAMERA VBV-300C - Peilikuva VBV-320C Normaalikuva Katselukulma (vaaka/pysty/diagonaali) IP69K Koko (LxKxS) 57 x 42 x 70 mm Linssin säädöt: 26 x 4 x 4 x 4 Linssin kierto: ±180 5 infrapuna LEDiä pimeän näköön valaisuetäisyys 3 x 4.5 m Päivä / yö-anturi Integroitu mikrofoni 1/3 Sharp CCD Video signaali: PAL Juovaluku: 780 nkulutus: 2.3 W Virta: 0.16 A Mekaanisen tärinän sieto: 8.5G Mekaanisen iskun sieto: 51G Käyttölämpötila: -30 to +70 C FCC-hyväksyntä LISÄVARUSTEET (OPTIOT) SM-3XX-25 pinta-asennusadapteri (syvyys 25 mm) Kamera kuvakkeet Infrapuna LEDit pimeän näköön Päivä/yö anturi Audio Lämmitin Normaali/peilikuva 13

14 Backeye kamerat SELECT-SARJAN KAMERA VBV-485C lieriömäinen kamera Katselukulma (vaaka/pysty/diagonaali) IP67 Koko (läpimitta pituus) mm 9 infrapuna-lediä pimeän näköön Valaisuetäisyys 10 m Peilikuva 1/3 CCD-kenno, Sharp TV-järjestelmä: PAL Juovaluku: 420 n kulutus: 2.4 W Virta: 0,2 A Kestävyys Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C LÄMPÖKAMERA PF-30N PathFindIR II, automaattinen tunnistus, 30 Hz PF-075N PathFindIR II, automaattinen tunnistus, 7.5 Hz V DC Katselukulma (vaaka x pysty) 24 x 18 astetta IP69 (kamera) Koko (LxKxS) Kamera: 60 x 86 x 82 mm ECU: 148 x 110 x 24 mm 1 vuoden takuu Sisältää Kamera, ECU, Välikaapeli kamera-ecu ja Poveri-kaapeli Automaatti tunnistus jalankulkijoista ja eläimistä Muodostaa selkeän kuvan jopa täydessä pimeydessä Kamera näkee savun, pölyn ja kevyen sumun läpi Automaattinen lämmitys Kamera näkee vastaantulijan ajovalokeilan läpi Kameraa näkee jopa neljä kertaa pidemmälle kuin ajoneuvon valot Näyttö 320 x 240 jäähdyttämätön mikrobolometri Aallonpituus alue: 8-14 mikrons Kuvataajuus: 7.5 / 30 Hz (NTSC) ntarve: 6 Wattia Käyttöolosuhteet IP69 Käyttölämpötila: astetta LÄMPÖKAMERA PF-30N-520 PathfindIR II 30 Hz PF-075N-560 PathfindIR II 7.5 Hz 12V DC Katselukulma (vaaka x pysty) 24 x 18 astetta IP69 (Kamera) Koko (L x K x S) Kamera: 60 x 86 x 82 mm ECU: 148 x 110 x 24 mm 1 vuoden takuu Sisältää Kamera, ECU, Välikaapeli kamera-ecu ja Poveri-kaapeli Muodostaa selkeän kuvan jopa täydessä pimeydessä Kamera näkee savun, pölyn ja kevyen sumun läpi Automaattinen lämmitys Kamera näkee vastaantulijan ajovalokeilan läpi Kamera näkee jopa neljä kertaa pidemmälle kuin ajoneuvon valot Näyttö 320 x 240 jäähdyttämätön mikrobolometri Aallonpituus alue: 8-14 mikrons Kuvataajuus: 7.5 / 30 Hz (NTSC) ntarve: 6 Wattia Käyttöolosuhteet IP69 Käyttölämpötila: astetta LISÄTARVIKKEET PFM-0001 PathFindIR II jalusta 14

15 Backeye monitorit EXTREME-SARJAN MONITORI BE-970WFM vesitiivis 7 nelikanavainen LCD-monitori V DC 4 kameratuloa IP69K Koko (L K S) mm 4 7.0" 5 Ja muita kuvanjako mahdollisuuksia 4 kameratuloa Yhteensopiva sulkijaläpällisten kameroiden kanssa (kanavat 1&2) Taustavalaistu näyttö Peukaloinnin esto ( Button- lock ) 5 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Ruudulle saatavat etäisyys- ja pystyviivamerkit Audiotoiminto Järjestelmän toimintaan saattaminen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Aurinkosuoja Valikot useammalla kielellä Automaattinen PAL/NTSCvaihtokytkentä Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 65 ylhäältä 50 alhaalta 60 nkulutus: min 28 W Virta: max 2.15A Valualumiinikotelo Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ISO ISO 20653: 2006 HALT-testattu EXTREME-SARJAN MONITORI BE-970WM vesitiivis 7 LCD-monitori V DC 2 kameratuloa IP69K Koko (L K S) mm 2 7.0" 2 Yhteensopiva sulkijaläpällisten kameroiden kanssa Taustavalaistu kosketusnäyttö Peukaloinnin esto ( Button- lock ) 2 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC nkulutus: 11 W Virta: 0,9 A Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: 800 x 480 Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 65 ylhäältä 50 alhaalta 60 Valualumiinikotelo Mekaanisen tärinän sieto: 20 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C ISO ISO 13766: 2006 HALT-testattu 15

16 Backeye monitorit ELITE-SARJAN MONITORI BE-870LM 7 LCD-monitori V DC 2 kameratuloa Koko (L K S) ,5 mm 2 7.0" 2 2 kameratuloa Yhteensopiva sulkijaläpällisten kameroiden kanssa Peukaloinnin esto ( Button- lock ) 2 automaattiliipaisua Peilikuva-/normaalikuva- vaihtokytkentä valikosta Etäisyysmerkit kuvaruudulle Pystymerkit vetokoukkujen tai jäteastian nostomekanismien linjausta varten Audiotoiminto Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC nkulutus: 12 W Virta: 1 A Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: 800 x 480 Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 Mekaanisen tärinän sieto: 2.5 G Mekaanisten iskujen sieto: 51 G Käyttölämpötila: C ELITE SARJAN MONITORI BE-870FM 7 Digitaalinen LCD monitori V DC Koko (L x K x S) 197 x 135 x 30 mm 4 7.0" 5 Ja muita kuvanjako mahdollisuuksia 4 kameratuloa 5 automaattiliipaisua Yhteensopiva sulkijaläppäkameroiden kanssa (tulokanava 1) Peukaloinnin esto (Button Lock) Peilikuva- / Normaalikuva valittavissa näytön valikossa Etäisyys ja korkeusmerkinnät kuvaruudussa Ääni Aurinkosuoja Kuvan automaattinen himmennys Valikot useammalla kielellä Automaattinen PAL/NTSC vaihtokytkentä Kuvanlaatu LED-taustavalo ( tunnin elinikä) Heijastussuojattu kuvaruutu Resoluutio: 800 x 480 Kontrastisuhde: 500 : 1 Luminanssi: 400 cd/m 2 Katselukulma: Sivu:70 x ylhäältä: 50 x alhaalta: 70 astetta ntarve: 21 Wattia Mekaaninen tärinä: 6 G Mekaaninen isku: 100 G Käyttölämpötila: astetta CE EMC hyväksyntä: E HALT testattu Monitori kuvakkeet 4 5 Kameratulojen määrä Herätteiden määrä Ääni Peukaloinnin esto Etäisyys- ja korkeusmerkinnät kuvaruudussa Normaali- / Peili-kuvan vaihto valikossa 16

17 Backeye monitorit ELITE-SARJAN MONITORI BE-865DDM digitaalinen, kaksois-din -kokoinen monitori 6,5 LCD-näytöllä V DC 4 kameratuloa Koko (L K S) kaksois- DIN mm 4 6.5" 5 Yhteensopiva sulkijaläpällisten kameroiden kanssa Taustavalaistu näyttö Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua Peilikuva-/normaalikuva-vaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Järjestelmän toimintaan saattaminen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Aurinkosuoja Valikot useammalla kielellä Audio- ja videotulot / audio- ja videolähtö Automaattinen vaihtokytkentä PAL/NTSC Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 500 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: min. 15,4 W Virta: min. 1,4 A Mekaanisen tärinän sieto: 6G Käyttölämpötila: C ISO Sekä muita kuvaoptioita sisäänrakennettuna. ELITE-SARJAN MONITORI BE-856GM digitaalinen monitori 5,6 LCD-näytöllä V DC 2 kameratuloa Koko (L K S) mm 2 5.6" 2 2 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen vaihtokytkentä PAL/NTSC nkulutus: 11 W Virta: 0,9 A Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 350 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 50 G Käyttölämpötila: C ISO 13766: 2006 ISO HALT-testattu 17

18 Backeye monitorit SELECT MONITORI VBV-7104FM Digitaalinen nelikanavainen LCD Monitori VDC 4 kameratuloa Koko (LxKxS) 267 x 193 x 30mm 10.4" 4 5 Sekä muita kuvaoptioita sisäänrakennettuna. Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua Järjestelmän toimintaan saattaminen tai kuvaruutujaon määrittely nopeuskytkinliipaisulla Peilikuva/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Automaattinen PAL / NTSCvaihtokytkentä Kuva-kuvassa -ominaisuus Kuvan laatu LED-taustavalo (kestoikä 30,000 tuntia) Heijastussuojattu kuvaruutu Resoluutio: 1024 x 768 Kontrastisuhde: 500:1 Luminanssi: 400cd/m² Katselukulma: sivulta 70 x ylhäältä 60 x alhaalta 60 nkulutus: 31 W Virta: 2,8 A Mekaanisen tärinän sieto: 4 G Mekaaninen isku: 50 G Käyttölämpötila: -20 to +70 C EMC-hyäksyntä: E HALT-testattu SELECT-SARJAN MONITORI VBV-770FM digitaalinen nelikanavainen 7 LCD-monitori V DC 4 kameratuloa Koko (L K S) mm 4 7.0" 5 Sekä muita kuvaoptioita sisäänrakennettuna. Peukaloinnin esto ( Button-lock ) 5 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyys- ja pystyviivamerkit kuvaruudulle Audiotoiminto Aurinkosuoja Valikot useammalla kielellä Automaattinen PAL/NTSCvaihtokytkentä Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 27 W Virta: 2,2 A Mekaanisen tärinän sieto: 4 G Mekaaninen isku: 50 G Käyttölämpötila: C 18

19 Backeye monitorit SELECT-SARJAN MONITORI VBV-770M digitaalinen monitori 7 LCD-näytöllä VBV-770M-S digitaalinen monitori 7 LCD-näytöllä Käsittää 1x5 nap. tuloliitännän sulkijaläpällisen VBV-710C-kameran kytkemistä varten V DC 3 kameratuloa Koko (L K S) mm 3 7.0" 3 3 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Peukaloinnin esto ( Button lock ) Etäisyysmerkit kuvaruudulle Audio Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen PAL/NTSCvaihtokytkentä Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 400 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 18 W Virta: 1,5 A Mekaanisen tärinän sieto: 4 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C HALT-testattu SELECT-SARJAN MONITORI VBV-750M digitaalinen monitori 5 LCD-näytöllä VBV-750M-S digitaalinen monitori 5 LCD-näytöllä Käsittää 1x5 nap. tuloliitännän sulkijaläpällisen VBV-710C-kameran kytkemistä varten V DC 3 kameratuloa Koko (L K S) 149, mm 3 5.0" 3 3 automaattiliipaisua Peilikuva-/normaalikuvavaihtokytkentä valikosta Etäisyysmerkit kuvaruudulle Peukaloinnin esto ( Button lock ) Audio Aurinkosuoja Automaattinen himmennin Valikot useammalla kielellä Automaattinen PAL/NTSCvaihtokytkentä Kuvanlaatu LED-taustavalo (kestoikä tuntia) Heijastussuojattu kuvaruutu Resoluutio: Kontrastisuhde: 500:1 Luminanssi: 350 cd/m² Katselukulma: sivulta 70 ylhäältä 50 alhaalta 70 nkulutus: 11,5 W Virta: 0,95 A Mekaanisen tärinän sieto: 4 G Mekaanisten iskujen sieto: 100 G Käyttölämpötila: C HALT-testattu 19

20 Backeye kamera/monitori -järjestelmät ESSENTIAL-SARJAN MONITORI VBV-243M 4,3 digitaalinen peilimonitori V DC 1 kameratulo Koko (L S K) ,5 mm 2 4.3" 2 Valikkonäyttö Digitaalinen LCD-paneeli 1 automaattiliipaisu TV-järjestelmä: PAL/NTSC Kuvanlaatu Resoluutio: Kontrastisuhde: 600:1 Luminanssi: 1000 cd/m² Katselukulma: sivulta 65 ylhäältä 60 alhaalta 50 nkulutus: 6,6 W Tärinän sieto: 6 G Käyttölämpötila: C ELITE -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ BE kamerajärjestelmä perävaunuttomiin ajoneuvoihin BE-870LM monitori BE-800C kamera BE-L120 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet 20

21 Backeye kamera/monitori -järj. ELITE -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ BE kamerajärjestelmä perävaunuttomiin ajoneuvoihin BE-870LM monitori BE-810C sulkijakamera BE-L120 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-770M monitori VBV-700C kamera VBV-L420 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV sulkijaläpällinen kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-770M-S monitori VBV-710C kamera VBV-L520 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet 21

22 Backeye kamera/monitori -järjestelmät SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-750M monitori VBV-700C kamera VBV-L420 kaapeli, 20 m Monitori V DC 3 kameratuloa Koko (L K S) ,5 mm Kamera Katselukulma (sivulta/ylhäältä/alhaalta) IP67 Koko (L K S) mm Yksityiskohtainen erittely: ks. yksittäiset tuotteet SELECT-SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV sulkijaläpällinen kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-750M-S monitori VBV-710C kamera VBV-L520 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet ESSENTIAL -SARJAN KAMERA/MONITORI-JÄRJESTELMÄ VBV kamerajärjestelmä perävaunuttomiin ajoneuvoihin VBV-650M monitori VBV-620C kamera VBV-L420 kaapeli, 20 m Yksityiskohtainen erittely: ks. yksittäiset tuotteet 22

23 Vetoauto - perävaunu kytkennät ELITE SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK-31E Kaapelisarja puoliperävaunuihin / Brigade napajärjestys BE-L110 10m välikaapeli vetoautoon SP-7A 7-napainen ulkopistoke vetoauto SC-7 kierrekaapeli BE-X020 20m välikaapeli perävaunuun SP-7B - 7 napainen ulkopistoke perävaunuun SC-7 SP-7A SP-7B ELITE SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK-30E Kaapelisarja puoliperävaunuihin BE-L110 10m välikaapeli vetoautoon SP-07C 7-napainen ulkopistoke vetoauto SC-7 kierrekaapeli BE-X020 20m välikaapeli perävaunuun SP-07T - 7 napainen ulkopistoke perävaunuun SC-07 SP-07C SP-07T ELITE SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK Kolmen kameran kaapelisarja puoliperävaunuihin SP-15A napainen ulkopistoke vetoautoon SC Kierrekaapeli SP-15B napainen ulkopistoke perävaunuun SP-15A-01 SP-15B-01 SC

24 Vetoauto - perävaunu kytkennät ELITE SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK Yhden kameran ja yhden Ultrasonic" anturin kaapelisarja puoliperävaunuihin SP-15A napainen ulkopistoke vetoautoon SP-15B napainen ulkopistoke perävaunuun SC Kierrekaapeli SP-15A-04 SP-15B-04 SC ELITE SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK-50E Kahden kameran kamerajärjestelmä täysperävaunuun / Brigade napajärjestys BE-L115-15m välikaapeli vetoautoon BE-X005-5m jatkokaapeli vetoautoon CS-020 Kameravalitsin SP-7A Ulkopistoke vetoauto SC-7 Kierrekaapeli BE-X020 20m välikaapeli perävaunuun SP-7B Ulkopistoke perävaunuun SP-7A SC-7 SP-7B 24

25 Vetoauto - perävaunu kytkennät SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN VSK-31E Kaapelisarja puoliperävaunuun / Brigade napajärjestys VBV-L410 10m välikaapeli vetoautoon SP-7A - Ulkopistoke vetoauto AC Adapterikaapeli SC-7 - Kierrekaapeli VBV-L420 20m kaapeli perävaunuun AC-006 Adapterikaapeli SP-7B Ulkopistoke perävaunu SC-7 SP-7A SP-7B SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN VSK-30E Kaapelisarja puoliperävaunuun VBV-L410 10m välikaapeli vetoautoon VSP-47A - Ulkopistoke vetoauto SC-07-24S - Kierrekaapeli VBV-L420 20m kaapeli perävaunuun VSP-47B Ulkopistoke perävaunu VSP-47A VSP-47B SC-07-24S SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN VSK-305E Kaapelisarja puoliperävaunuun, sulkija-kamera VBV-L510 10m välikaapeli vetoautoon VBV-L520 20m kaapeli perävaunuun VSP-57A Ulkopistoke vetoauto VSP-57B Ulkopistoke perävaunu SC-07-24S Kierrekaapeli VSP-57A SC-07-24S SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN SK Kolmen kameran Backeye 360 kaapelisarja puoliperävaunuun SP-15A napainen ulkopistoke vetoautoon + 3 x 360- järj.liitin SP-15B napainen ulkopistoke perävaunuun + 3 x 360- järj.liitin SC Kierrekaapeli SP-15A-05 SC

26 Vetoauto - perävaunu kytkennät SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN VSK-50E Kahden kameran kaapelisarja täysperävaunuun VBV-L420 20m välikaapeli vetoautoon VBV-L405 5m välikaapeli vetoautoon VCS-020 Kameravalitsin x VSP-47A Ulkopistoke vetoauto SC-07-24S Kierrekaapeli VBV-L420 Välikaapeli perävaunuun VSP-47B Ulkopistoke perävaunuun VSP-47A VSP-47B SC-07-24S SELECT SARJAN KAAPELISARJA VETOAUTOON / PERÄVAUNUUN VSK-505E Kahden sulkija-kameran kaapelisarja täysperävaunuun VBV-L420 20m välikaapeli vetoautoon VBV-L520 20m välikaapeli vetoautoon, sulkija kamera VBV-L505 5m välikaapeli 2 x AC-035 Adapterikaapeli VSP-57A Ulkopistoke vetoauto VSP-57B Ulkopistoke perävaunu SC-07-24S Kierrekaapeli VCS-020 Kameravalitsin VSP-57A SC-07-24S 26

27 Adapterikaapelit BRIGADE ADPTERIKAAPELIT AC Kytkee Select kameran (ei sulkija) Elite kaapeliin AC Kytkee Select monitorin Elite kaapeliin AC Kytkee Elite kameran Select kaapeliin AC-014(5m) - Kytkee Elite kameran Select kaapeliin, 5 m kaapeli AC Kytkee Elite monitorin Select kaapeliin AC Select sulkijaläpällisen kameran adapteri 5-nap. 4-nap AC-055(5m) - 4-napa kaapelista 5-napa kaapeliin, 5 m kaapeli AC Y-haara, 1 x BN360 MDR ja ECU AC Y-haara, 1 x Select kamera MDR ja Monitori AC Y-haara, 1 x Elite kamera MDR ja Monitori ADAPTERIKAAPELIT, MUUT MERKIT AC Kytkee Select kameran Orlaco monitoriin AC Kytkee Elite kameran Orlaco monitoriin AC Kytkee Elite kameran Orlaco monitoriin, kierrekiinnitys AC Kytkee Orlaco kameran Elite monitoriin AC Kytkee Orlaco kameran Select monitoriin AC (009) - In-Line 24V/12V muuntaja - Select kamera Mekra monitoriin AC Y-haara, MDR Mekra yksikköön CMS

28 Adapterikaapelit OEM KAMERA-MONITORI ADAPTERIT AC Kytkee Elite kameran John Deere 7-napa AMP liittimeen AC Kytkee Select kameran John Deere 7-napa AMP liittimeen AC Kytkee Elite kameran Molex M12 (Fendt) AC Kytkee Select kameran Molex M12 (Fendt) AC Kytkee Select kameran MAN Harman yksikköön AC Kytkee Select kameran MAN / Scania Harman yksikköön AC (002) - In-Line 24V/12V muuntaja Elite kamera Daimler Monitor AC (004) - In-Line 24V/12V muuntaja Select kamera MAN MMT HSD AC (006) - In-Line 24V/12V muuntaja Select kamera Volvo FH(4) FM(4) AC (007) - In-Line 24V/12V muuntaja Select kamera Iveco Connect AC (008) - In-Line 24V/12V muuntaja Select kamera Mercedes sprinter MUITA ADAPTEREITA MYÖS SAATAVILLA, KYSY! YLEISET ADAPTERIKAAPELIT AC Kytkee RCA (video ja audio) Elite monitoriin AC Elite kamera liitin- RCA video AC Kytkee BNC/FLIR PathFindIR kamera- Elite kaapeliin AC Kytkee RCA (video ja audio) Select monitoriin, 12 V AC Kytkee RCA (video ja audio) Select kaapeliin AC Kytkee Elite kameran BNC adapteri kaapeliin

29 Kaapelit ELITE-SARJAN KAMERAKAAPELIT BE-L130 kaapeli, 30 m BE-L120 kaapeli, 20 m BE-L115 kaapeli, 15 m BE-L110 kaapeli, 10 m BE-L105 kaapeli, 5 m BE-L1003 kaapeli, 0,3 m ELITE-SARJAN KAMERAKAAPELEIDEN JATKOKAAPELIT BE-X025 jatkokaapeli, 25 m BE-X020 jatkokaapeli, 20 m BE-X015 jatkokaapeli, 15 m BE-X010 jatkokaapeli, 10 m BE-X005 jatkokaapeli, 5 m BE-X003 jatkokaapeli, 3 m SELECT-SARJAN KAMERAKAAPELIT VBV-L430 kaapeli, 30 m VBV-L420 kaapeli, 20 m VBV-L415 kaapeli, 15 m VBV-L410 kaapeli, 10 m VBV-L405 kaapeli, 5 m VBV-L4025 kaapeli, 2,5 m VBV-L520 sulkijaläpällisen kameran kaapeli, 5-nap. 20 m VBV-L510 sulkijaläpällisen kameran kaapeli, 5-nap. 10 m VBV-L505 sulkijaläpällisen kameran kaapeli, 5-nap. 5 m

30 Lisälaitteet KAMERA/MONITORI-JÄRJESTELMIEN APULAITTEET SS-002 ruudunjakaja kaksi kameraa V DC 2 kameratuloa Koko (L K S) 147, mm 1 kuva 2 kuvaa Kuvaruudun jakomahdollisuus monitoreissa, joissa toimintoa ei ole valmiina 3 automaattiliipaisuliitäntää TV-järjestelmä: PAL / NTSC Manuaalinen peilikuva-/normaalikuva-vaihtokytkentä Yhteensopiva Brigaden kamera- ja monitorivalikoiman kanssa Myös sulkijaläppä nkulutus: 8,4 W Mekaanisen tärinän sieto: 10 G Mekaanisten iskujen sieto: 50 G Käyttölämpötila: C CE KAMERA/MONITORI-JÄRJESTELMIEN APULAITTEET EDM-50 monikameramoduuli ja ruudunjakaja V DC 4 kameratuloa Koko (L K S) mm 1 kuva 2 kuvaa 3 kuvaa 4 kuvaa Muita kuvaoptioita sisäänrakennettuna. Kuva kuvassa -toiminto (PIP) Yhteensopiva sulkijaläpällisten kameroiden kanssa. CAM 1, 2, 3 AV-tulo DVD-soittimia, satelliittinavigaattoreita tms. lisälaitteita varten 5 manuaali- tai automaattiliipaisuliitäntää Etäisyysmerkit kuvaruudulle Peilikuva-/normaalikuva-vaihtokytkin Kameran audioliitäntä valittavissa nkulutus: 20 W Mekaanisen tärinän sieto: 5G Käyttölämpötila: C KAMERA MONITORI LISÄLAITTEET VCS-020 Kameravalitsin, kaksi kameraa (Select) Mahdollistaa kahden Select kameran kytkemisen Select monitoriin Toisen kameran kuva valitaan heräte kaapelin avulla Ei kuvanjako mahdollisuutta KAMERA MONITOR LISÄLAITTEET CS Kameravalitsin, kaksi kameraa (Elite) Mahdollistaa kahden Elite kameran kytkemisen Elite monitoriin Toisen kameran kuva valitaan heräte kaapelin avulla Ei kuvanjako mahdollisuutta 30

31 Lisälaitteet KAMERA MONITORI LISÄLAITTEET LS-60-A Nopeuskytkin VDC Kytkee automaattisesti turvalaitteen päälle tietyssä nopeudessa Koko (L x K x S) 44 x 16 x 64mm Normaalisti kiinni, kytkee pois tietyssä nopeudessa 10 eri nopeusvalintaa Pienikokoinen Helppo asentaa ja käynnistää Kameroiden tulot oikosulkusuojattuja Yhteensopiva Brigade laitteisiin ntarve: 21.6 W Maksimi virta: 1.8 A Kytkee maksimissaan: 1.2 A : Mekaanista tärinää: 10 G Mekaanista iskua: 50 G Käyttölämpötila: astetta CE merkki EMC hyväksyntä: E Huom! Erillinen rele tarvitaan mikäli kytkentä laitteeseen joka vie yli 1.2 A. KAMERA/MONITORI-LISÄLAITTEET SC-1000-ECU sulkijaläpällisen kameran adapteri Sulkijaläpälliselle BE-810C-kameralle, luukun avaamiseen Kytkentä Select-sarjan monitoriin adapterin AC-007 avulla. LANGATON JÄRJESTELMÄ DW-1000-TX digitaalinen langaton lähetin DW-1000-RX digitaalinen langaton vastaanotin Transmitter 12/24Vdc Receiver Toteutettu digitaalitekniikalla V DC 1 kameratulo IP69K (lähetin) Koko (L K S) mm Kuvan viiveaika: 200 millisekuntia Ei kierrekaapeleiden tarvetta Lyhyt asennusaika Parien uudelleenmuodostus mahdollistaa perävaunujen vaihdon yhteydessä Yhteensopiva Brigaden kameroiden ja monitorien kanssa TV-järjestelmä PAL/NTSC Varmistettu yhteys Maksimivirta: lähetin 0,85 A; vastaanotin 0,17 A Käyttölämpötila: C Mekaanisen tärinän sieto: 6 G Mekaanisten iskujen sieto: 20 G EMC: E 31

32 Ajoneuvotallentimet Väärät vahingonkorvausvaatimukset aiheuttavat suuria tappioita kuljetusyrityksille. Lisäksi ajoneuvoihin kohdistuva ilkivalta ja kuljettajiin kohdistuva väkivalta lisää tallentimien tarvetta. Ratkaisu ongelmaan on Brigade MDR tallennin. Tallentamalla kuvamateriaalia ajoneuvon ympäristöstä saadaan kiistattomat todisteet tapahtumista. Ammattikuljettajia syytetään usein huolimattomuudesta ja vahinkojen aiheuttajiksi. Tallenteiden avulla saadaan kuljettaja vapautettua vääristä syytöksistä. Samalla kuljetusyritys säästää rahaa. Mikä järjestelmä sopii teille? Brigaden UUDET 500-sarjan ajoneuvotallentimet löytyy 4-kanavaisena, 500 Gb kovalevyllä ja 8-kanavaisena, 1Tb kovalevyllä. Molemmat mallit löytyy WiFi ja/tai 4G toiminnoilla, jotka mahdollistaa kuvansiirron ajoneuvosta ilman että fyysisesti joutuu käymään ajoneuvossa. tallennus jopa kahdeksalta kameralta sisäänrakennettu GPS, ajoneuvon sijainnin ja nopeuden tallennusta varten G-voima-anturilisää tallenteisiin G-voima tiedot WiFi ja 4G liitännät AHD-kameroiden tuki (Analogue High Definition) WiFi & 4G Brigaden uusissa tallentimissa on myös WiFi ja/tai 4G mahdollisuudet. Kun kytkee MDR:n langattomasti WiFi:n tai 4G:n kautta, turvatulle Serverille, käymättä itse fyysisesti ajoneuvon luona, voidaan säästää monta tuntia töitä. * Jotta WiFi:n tai 4G:n kautta voidaan siirtää tietoa, tarvitaan IT-infran apua (palomuuri) ja palvelut (SIM-kortti) ja laitteisto (palvelin). 32

33 Digitaaliset tallentimet DIGITAALINEN TALLENNIN AJONEUVOKÄYTTÖÖN MDR kanavaa, 500Gb kiintolevy MDR-504GW kanavaa, 500Gb kiintolevy, WiFi ja 4G MDR-504G kanavaa, 500Gb kiintolevy, 4G MDR-504W kanavaa, 500Gb kiintolevy, WiFi V DC 4 kameratuloa Tukee AHD kameroita 8 herätettä Lukittava ja irrotettava tallennusyksikkö - päivitettävissä 2TB Nopea ja helppo tallennus ja lataus Koko (L x K x S) 190 x 75 x 222 mm Sisältää 1 x MDR 2,5 500Gb SATA HDD 1 x Langallinen hiiri 1 x Video syöttökaapeli 1 x Video ulostulokaapeli 1 x Virtakaapeli 1 x Heräte johtosarja 1 x GPS antenni 1 x USB kaapeli 1 x Käynnistysavain 1 x 32Gb SD-muistikortti 1 x Jalusta ja ruuvit WiFi antenni (vain WiFi mallit) 4G antenni (vain 4G mallit)) Etäyhteys MDR-järjestelmään (vain WiFi ja/tai 4G mallit) Mobiilisovellukset etäkatseluun (vain WiFi ja 4G mallit) Geo-fencing WiFi / 4G Mobiilistandarit: 2G/3G/4G Audio (jos kameroissa mikrofoni) Tukeva alumiinirunko Tärinänkestävä rakenne sallii laitteen vapaan asennusasennon Sisäänrakennettu GPS Sisäänrakennettu G-anturi ja summeri Jopa 1862 tuntia tallennusaikaa Tallenteet tallennettu kiintolevylle (suojattu näkymättömällä digitaalisella vesileimalla) ja lisäksi varmuuskopio SDmuistikortille Nauhoitusvalinnat: jatkuva, hälytykset ja ajastin Ohjelmoitavat herätteet (nopeus, valinnainen G-voima, liiketunnistin, tallennushäiriö, jännite) Tallennus ennen hälytyksen aktivointia ja ajoneuvon sammumisen jälkeen MDR- Dashboard (Full player) ja MDR- Player (kannettava) Google:lla ja MS Bing mapsilla (vain englanninkielellä) Haku päivämäärän, ajan tai herätetapahtumien perusteella Kuvamateriaali suojattu useilla salasanoilla Tallennusyksikkö suoraan kytkettävissä tietokoneeseen USB portista 8 x herätettä, 2 x ulostuloherätettä ja 1x12V virta ulostulo Sisäänrakennettu lämmitin Ohjaus USB-hiirellä tai IRkaukosäätimellä USB 3.0 TV järjestelmä: PAL/NTSC/AHD Yhteensopiva Brigade kamera- ja 360-järjestelmien kanssa. Kuva- ja äänenlaatu Korkealaatuinen H.264 kuvan pakkaus ADPCM äänen pakkaus Tallennusvalinta 8 eri resoluutiotasoa Tallennusvalinta 1-25 kuvaa sekunnissa, per kamera Max. tehonkulutus 60 W Mekaanisen tärinän sieto: 1G Mekaanisten iskujen sieto: 51G Käyttölämpötila: C EMC: E CE hyväksyntä IC hyväksyntä RoHS2 33

34 Digitaaliset tallentimet DIGITAALINEN TALLENNIN AJONEUVOKÄYTTÖÖN MDR kanavaa, 1Tb kiintolevy MDR-508GW kanavaa, 1Tb kiintolevy, WiFi ja 4G MDR-508G kanavaa, 1Tb kiintolevy, 4G MDR-508W kanavaa, 1Tb kiintolevy, WiFi 9-32 V DC 8 kameratuloa Tukee AHD kameroita 8 herätettä Lukittava ja irrotettava tallennusyksikkö - päivitettävissä 2TB Nopea ja helppo tallennus ja lataus Koko (L x K x S) 224 x 85 x 221 mm Sisältää 1 x MDR 2,5 1Tb SATA HDD 1 x MDR 2,5 1Tb SATA HDD 1 x Langallinen hiiri 1 x Heräte johtosarja 1 x Virtakaapeli 1 x Video syöttökaapeli 1 x Video ulostulokaapeli 1 x GPS antenni 1 x USB kaapeli 1 x Käynnistysavain 1 x Jalusta ja ruuvit WiFi antenni (vain W ja GW mallit) 4G antenni (vain G ja GW mallit) Etäyhteys MDR-järjestelmään (vain WiFi ja/tai 4G mallit) Mobiilisovellukset etäkatseluun (vain WiFi ja 4G mallit) Geofencing WiFi / 4G Mobiilistandardit: 2G / 3G / 4G Ääni, kameroissa oltava mikrofoni Tukeva alumiinirunko Tärinänkestävä rakenne sallii laitteen vapaan asennusasennon Sisäänrakennettu GPS Sisäänrakennettu G-anturi ja summeri Jopa 1862 tuntia tallennusaikaa Tallenteet tallennettu kiintolevylle. (suojattu näkymättömällä digitaalisella vesileimalla) lisäksi varmuuskopio SDmuistikortille Nauhoitusvalinnat: jatkuva, hälytykset ja ajastin Ohjelmoitavat herätteet (nopeus, G-voima, liiketunnistin, tallennushäiriö, jännite) Tallennus ennen hälytyksen aktivointia ja ajoneuvon sammumisen jälkeen MDR- Dashboard (Full player) ja MDR- Player (kannettava) Google:lla ja MS Bing mapsilla (vain englanninkielellä) Haku päivämäärän, ajan tai herätetapahtumien perusteella Kuvamateriaali suojattu useilla salasanoilla Tallennusyksikkö suoraan kytkettävissä tietokoneeseen USB portista 8 x heräte, 2 x ulostuloherätettä ja 1x12V virta ulostulo Sisäänrakennettu kovalevyn (HDD) lämmitin Ohjaus ja ohjelmointi USB hiirellä tai IR kaukosäätimellä USB 3.0 TV järjestelmä: PAL / NTSC / AHD Yhteensopiva Brigade kamera- ja 360-järjestelmien kanssa. Kuva- ja äänenlaatu Korkealaatuinen H.264 kuvan pakkaus ADPCM äänen pakkaus Tallennusvalinta 8 eri resoluutiotasoa Tallennusvalinta 1-25 kuvaa sekunnissa, per kamera Maksimi tehontarve: 80 W Mekaanisen tärinän sieto: 1G Mekaanisten iskujen sieto: 51G Käyttölämpötila: C EMC: E CE hyväksyntä IC hyväksyntä RoHS2 500-SARJAN MDR TALLENTIMET TARVIKKEET AC-306 AC-307 MDR-RP01 MDR-06RPC MDR-GS-02 MDR-03GSC MDR MCU Y-haara, kytkee 1 x Select kameran MDR tallentimeen ja monitoriin Y-haara, kytkee 1 x Elite kameran MDR tallentimeen ja monitoriin Etäpaneeli, status tiedoilla ja paniikkipainikkeella 6 m välikaapeli, etäpaneeliin Erillinen G-voima anturi 3 m välikaapeli, G-voima anturille Tallenninkasetti, kelkka 500GB HDD MDR MCU Tallenninkasetti, kelkka 1TB HDD MDR MCU Tallenninkasetti, kelkka 2TB HDD SD-32GB-IND SD-64GB-IND MDR-FPB32-01 Muistikortti 32 GB Muistikortti 64 GB Erillinen paloturvallinen tallennuslaite muistikortille 34

35 Cameras Digitaaliset tallentimet Model DIGITAALINEN TALLENNIN AJONEUVOKÄYTTÖÖN EDR Ajoneuvotallennin VDC 1 sisäänrakennettu kamera yhden lisäkameran asennusmahdollisuus nopea ja helppo tallenteiden lataus PC:lle Koko (LxKxS) 85 x 49,5 x 25,5 mm Sisältää 1 x tallennin 1 x GPS antenni 1 x virtajohto 1 x asennuskiinnike ja liimatyyny 1 x 8 GB Micro SD-kortti 1 x Micro SD-SD-adapteri HD kuva 112 asteen kuvakulma 4 tallennustilaa: - normaali - tapahtuma, automaattinen tallennus 10 s ennen ja jälkeen tapahtuman (kiihtyvyysanturi) - Pysäköinti, liiketunnistin - Hätätila, kuljettaja painaa hätäpainiketta Jopa 4 h tallennus 8 GB SD-kortille (jopa 32 GB:n tuki) Yhtäaikainen normaali- ja tapahtumatallennus Älykäs päällekirjoitus kun muistikortti on täynnä Audio, sisätilan äänien tallennusta varten GPS antenni, paikkatietoa ja nopeutta varten Videon toisto-ohjelma näyttää kahden kameran kuvan, G-voimat ja paikkatiedot Ohjelma sallii jpeg-kuvien luonnin aikatiedoilla Kuvan laatu: CMOS sensori Resoluutio: HD + VGA 1280 x 720 pikseliä MPEG4 kuvakoon pienennys sallii korkealaatuisen kuvaresoluution Valinnainen kuvan laadun tallennus matala tai korkea resoluutio 30 kuvaa per sekunti : Mekaanisen tärinän sieto: 2,5G Käyttölämpötila: C CE self DofC LISÄVARUSTEET (OPTIOT) EDR-101-LOCK SD-kortin lukko EDR-142C Mikrokamera EDR-101-VC Video-out-kaapeli EDR-101-CPC Virtajohto (tupakansytytinliitäntä)

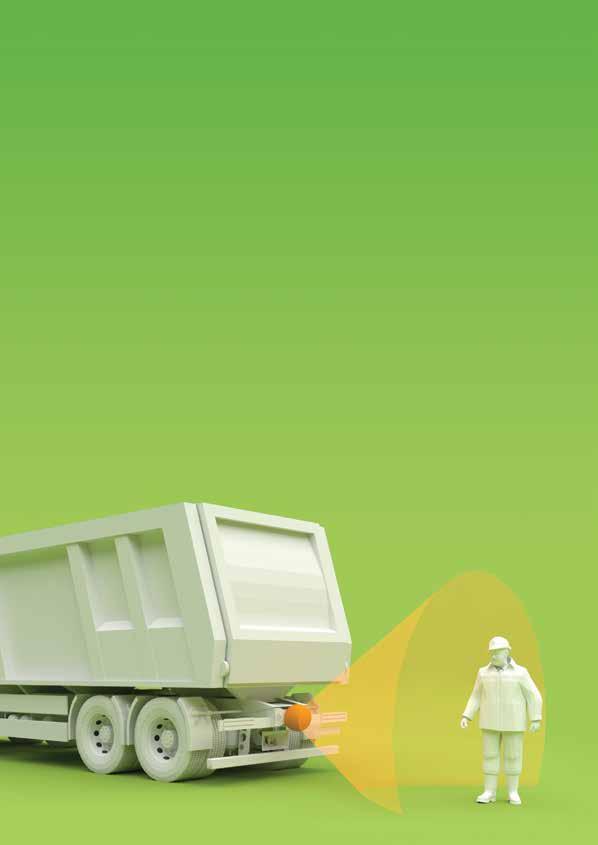

36 Peruutustutkat ultraääni Peruutustutkat kertovat kuljettajalle liikkuvien tai paikallaan olevien esteiden sijainnin. Ehdoton hyötyajoneuvojen varuste jos joudutaan jatkuvasti peruuttamaan ahtaissa paikoissa. Mikä järjestelmä sopii teille? Sidescan - Ajoneuvon sivulle asennettu 4 anturin järjestelmä parantaa turvallisuutta kaarteissa ja pienillä nopeuksilla suoritettavissa manöövereissä. Erityisen hyödyllinen tapauksissa, joissa kuolleeseen kulmaan osuvat pyöräilijät tai jalankulkijat saattaisivat ilman sitä jäädä havaitsematta. Backscan - Ajoneuvon taakse asennetusta 4 anturin järjestelmästä on korvaamaton apu peruutuksen turvallisuutta ajatellen. Suojaa jalankulkijoita ja työntekijöitä minimoiden samalla ajoneuvolle ja muulle kalustolle aiheutuvat vahingot. Cornerscan - Ajoneuvon ohjaamon kulmiin asennettava 3 anturin järjestelmä ilmaisee sivulla olevien kuolleiden kulmien lähellä olevat kohteet. Minimoi ajoneuvolle koituvat vahingot pienillä nopeuksilla suoritettavissa käännösoperaatioissa. Frontscan - Ajoneuvon etuosaan asennettu 4 anturin järjestelmä parantaa turvallisuutta ahtaissa oloissa pienillä nopeuksilla operoitaessa. Erityisen hyödyllinen kuolleiden kulmien havainnointiin korkeaohjaamoisissa ajoneuvoissa, joissa matalat esteet tai jalankulkijat voivat jäädä piiloon. Stepscan - Astinlaudan viereen asennettava 2 anturin järjestelmä, joka auttaa kuljettajaa havaitsemaan sivulla olevat kohteet käännöksissä ja peruutettaessa. Minimoi muuten havaitsematta jäävien kohteiden aiheuttamat ajoneuvon ohjaamon vahinkoriskit

37 Peruutustutkat ultraääni BACKSCAN ULTRAÄÄNI-PERUUTUSTUTKAJÄRJESTELMÄ BS-4000W Backscan-peruutustutkajärjestelmä anturin järjestelmä V Ilmaisualue 2,5 m ulommilla antureilla 2,5 m/0,6 m (valittavissa DIP-kytkimen avulla) Asteittain muuttuva varoitus näytöllä ja äänisignaalina Panta- ja uppoasennuskiinnikkeet mukana Kompensointialue 50 cm ajo neuvon takareunaa sisemmäs asennetuille antureille (asetettavissa DIP-kytkimen avulla Sisällys 4 anturia Visuaalinen ja ääninäyttö 4 kpl 0 uppoasennuskiinnikkeitä 4 kpl 11 uppoasennuskiinnikkeitä 4 kpl kiinnityspantoja Vesitiivis ohjausrasia Monitorikaapeli 15 m 4 kpl anturikaapeleita à 2,5 m Esteiden ilmaisu alle 200 millisekunnissa Ympäristön opetustila estää vetokoukuista ja muista tunnistusalueen ensimmäisten 100 cm:n alueelle työntyvistä apulaitteista johtuvat virhehälytykset Itsediagnostiikka 1 x heräte ulostulo Mekaaninen tärinä: 5 G Mekaaninen isku: 10 G Käyttölämpötila: C Vesitiiviit anturit, IP68 Vesitiivis ohjausrasia, IP69K PUOLIPERÄVAUNUYHDISTELMIEN VAATIMAT LISÄVARUSTEET SK vetoauto/perävaunu-kaapelisarja, kamera/anturi SK-UDS-05 vetoauto/perävaunu-kaapelisarja, pelkät anturit UDS-10BC summeri-/monitorikaapeli 10 m UDS-Rele 24 Heräte Rele, diodilla 24 V UDS-Rele 12 Heräte Rele, diodilla 12 V SIDESCAN ULTRAÄÄNI TUTKAJÄRJESTELMÄ SS-4100W SS-4100W-000 Sivututka, mykistyksellä Sivututka, mykistyksellä matalanopeuskytkentä, vilkkutoiminto Neljän anturin järjestelmä VDC 1.0 / 1.5m valvontaetäisyys (valittavissa DIP-kytkimellä) Kuuluva etäisyysvaroitus Kaksi herkkyystasoa (valittavissa DIP-kytkimellä) Sisältö: 4 x anturia Summeri Vesitiivis ohjausrasia 10 m summeri kaapeli 4 x 4.5m kaapeli antureille 2 x 2.5m jatkokaapeli : Esteiden ilmaisu alle 200 millisekunnissa Summeri jossa asteittain muuttuva äänentaso, LED ja säädettävissä oleva ääni. Summeri vaikenee 4 sekun - nin jälkeen mikäli valvontaalueella ei ole liikettä Järjestelmän ympäristön opetustila estää vetokoukuista ja muista LISÄVARUSTEET PUOLIPERÄVAUNUYHDISTELMIIN tunnistusalueen ensimmäisten 100 cm:n alueelle työntyvistä apulaitteista johtuvat virhehälytykset. Itsediagnostiikka : Mekaanista tärinää: 5 G Mekaanista iskua: 10 G Käyttölämpötila: astetta Vesitiivis anturi IP 68 Vesitiivis ohjausrasia, IP69K CE merkki EMC hyväksyntä: E FCC hyväksyntä ntarve: ntarve: 2.4 W Virrankulutus: 200 ma SK vetoauto/perävaunu-kaapelisarja, kamera/anturi SK-UDS-05 vetoauto/perävaunu-kaapelisarja, vain anturit (välttämätön) UDS-10BC monitorikaapeli (välttämätön) 10 m SS-4000W Sidescan-lisäanturijärjestelmä vetoautoon (optio) SUOSITELTAVAT LISÄVARUSTEET LS-60-A nopeuden liipaisumoduuli (aktivoi anturit asetetun nopeuden alittuessa) TS-001ECU järjestelmän aktivointiliipaisu, vilkku SS-BC-08 Backchat -puheäänihälytin pyöräilijöitä ja jalankulkijoita varten, varoittaa sivulle kääntymisestä 37

38 Peruutustutkat ultraääni FRONTSCAN ULTRAÄÄNITUTKAJÄRJESTELMÄ FS-4000W Frontscan -anturijärjestelmä ajoneuvon etuosaan 4 anturin järjestelmä V Ilmaisualue 2,1 m/1,0 m lyhennettävissä ulommaisten antureiden osalta 0,6 metriin (valittavissa DIP-kytkinten avulla) Kuuluva etäisyysvaroitus Uppoasennus Sisällys 4 anturia Summeri 4 kpl 11 uppoasennuskiinnikkeitä 4 kpl 18 uppoasennuskiinnikkeitä 4 kpl 26 uppoasennuskiinnikkeitä Vesitiivis ohjausrasia Summerikaapeli 2,5 m 4 kpl anturikaapeleita à 2,5 m Esteiden ilmaisu alle 200 millisekunnissa Ympäristön opetustila estää vetokoukuista ja muista tunnistusalueen ensimmäisten 100 cm:n alueelle ulottuvista apulaitteista johtuvat virhehälytykset Itsediagnostiikka 1 x heräte ulostulo Käyttölämpötila: C Vesitiiviit anturit (IP68) Vesitiivis ohjausrasia (IP69K) SUOSITELTAVA LISÄVARUSTE LS-60-A nopeuden liipaisumoduuli (aktivoi anturit asetetun nopeuden alittuessa) UDS-Rele-24 Heräte Rele, diodilla 24 V UDS-Rele-12 Heräte Rele, diodilla 12 V CORNERSCAN -ULTRAÄÄNITUTKAJÄRJESTELMÄ CS-3000 Cornerscan-anturijärjestelmä / mykistyksellä 3 anturin järjestelmä V Tunnistusetäisyys 0,6/1,0 m (valittavissa DIP- kytkimen avulla) Kuuluva etäisyysvaroitus Uppoasennus 2 herkkyystasoa (valittavissa DIP-kytkimen avulla) Sisällys 3 anturia Summeri 3 kpl 11 uppoasennuskiinnikkeitä 3 kpl 18 uppoasennuskiinnikkeitä 3 kpl 26 uppoasennuskiinnikkeitä Vesitiivis ohjausrasia Summerikaapeli 2,5 m 3 kpl anturikaapeleita à 2,5 m Esteiden ilmaisu alle 200 millisekunnissa Summeri vaikenee 4 sekunnin jälkeen mikäli valvonta-alueella ei ole liikettä Ympäristön opetustila estää vetokoukuista ja muista tunnistusalueen ensimmäisten 100 cm:n alueelle ulottuvista apulaitteista johtuvat virhehälytykset Itsediagnostiikka Mekaaninen tärinä: 5 G Mekaaninen isku: 10 G Käyttölämpötila: C Vesitiiviit anturit (IP68) Vesitiivis ohjausrasia (IP69K) SUOSITELTAVAT LISÄVARUSTEET LS-60-A nopeuden liipaisumoduuli (aktivoi anturit asetetun nopeuden alittuessa) 38

39 Peruutustutkat ultraääni STEPSCAN ULTRAÄÄNI-PERUUTUSTUTKAJÄRJESTELMÄ ST-2000 Stepscan-anturijärjestelmä, mykistyksellä 2 anturin järjestelmä V Tunnistusalue 0,6/1,0 m (valittavissa DIP-kytkimen avulla) Kuuluva etäisyysvaroitus Uppoasennus 2 herkkyystasoa (valittavissa DIP-kytkimen avulla) Sisällys 2 anturia Summeri 2 kpl 11 uppoasennuskiinnikkeitä 2 kpl 18 uppoasennuskiinnikkeitä 2 kpl 26 uppoasennuskiinnikkeitä Vesitiivis ohjausrasia Summerikaapeli 2,5 m 2 kpl anturikaapeleita à 2,5 m Esteiden ilmaisu alle 200 millisekunnissa Ympäristön opetustila estää vetokoukuista ja muista tunnistusalueen ensimmäisten 100 cm:n alueelle työntyvistä apulaitteista johtuvat virhehälytykset Itsediagnostiikka Summeri vaikenee 4 sekunnin jälkeen mikäli valvonta-alueella ei ole liikettä Mekaaninen tärinä: 5 G Mekaaninen isku: 10 G Käyttölämpötila: C Vesitiiviit anturit (IP68) Vesitiivis ohjausrasia (IP69K) SUOSITELTAVAT LISÄVARUSTEET LS-60-A nopeuden liipaisumoduuli (aktivoi anturit asetetun nopeuden alittuessa) JATKOKAAPELIT UDS-2,5BC summeri/näyttö-jatkokaapeli, 2,5 m UDS-10BC summeri/näyttö-jatkokaapeli, 10 m UDS-15BC summeri/näyttö-jatkokaapeli, 15 m UDS-2,5SC anturijatkokaapeli, 2,5 m UDS-4,5SC anturijatkokaapeli, 4,5 m ULTRAÄÄNI-TUTKAN KYTKENTÄMODULI UDS-OSD20-ECU UDS-OSD21-ECU PAL signaalin integrointi monitoriin NTSC signaalin integrointi monitoriin Mahdollistaa 3-tasoisen ääni ja kuva Ultrasonic-tiedon integroimisen / liittämisen monitorin kamerakuvaan VDC 2 x kameratuloa 2 x herätettä 2 x UDS tuloa 2 x UDS ulostuloa Sisältö: OSD ECU boksi Poverikaapeli Y-haara kaapeli Heräte kaapeli Kahden Ultrasonic anturitiedon integroiminen näytölle Yhteensopiva 1 x Sidescan, Frontscan ja Backscan kanssa UDS kuva näkyy näytön mustalla pohjalla mikäli kameraa ei ole kytketty Äänivaroitus myös näytön kautta Ultrasonic järjestelmän vikailmoitus näkyy myös näytössä Yhteensopiva tallentimien kanssa, MDR Mekaanista tärinää: 5 G Mekaanista iskua: 10 G Käyttölämpötila: astetta Suojaluokka: IP 30 Mitat: (L x S x K) 74 x 118x 28 mm CE merkki EMC hyväksyntä: E FCC hyväksyntä IC hyväksyntä ntarve ntarve: 1.7 W Virrankulutus: 140 ma 39

40 Peruutustutkat perinteinen tutkatekniikka Kestävä pitkän matkan ja jatkuvan aallon tutkatunnistin vaativaan käyttöön. Ilmoittaa kuljettajalle liikkuvien tai paikallaan olevien esteiden sijainnin. Kumpi malli sopii teille? Ohjelmoitava Huippuluokan ohjelmoitava järjestelmä, jossa voidaan määritellä havaintoalue jopa 30 metrin pituudelle ja 10 metrin leveydelle. Tutka voidaan ohjelmoida myös niin että se ei huomioi joitain osia, esimerkiksi jos ajoneuvon takana on jokin kiinteä esine. Määritelty Havaintoalueen pituus ja leveys on valmiiksi määritelty. Ihanteellinen koneisiin jossa kalibrointia ei tarvita. Havaintoalueen pituus jopa 6 metriä

41 Backsense peruutustutkat OHJELMOITAVA ESTEIDEN TUNNISTUSTUTKA BS-8000 Ohjelmoitava tunnistusalue, sensori, AV-näyttö, 9 m kaapeli Ohjaamon näyttö V Tunnistusalueen pituus: 3-30 m Tunnistusalueen leveys: 2-10 m Kestävä, suunniteltu vaativiin olosuhteisiin Sensorin koko: (LxKxS) 217 x 129 x 50 mm IP69K sensori Taajuusmoduloitu, jatkuvan aallon tutkatekniikka (FMCW) Tunnistaa tehokkaasti paikallaan olevat ja liikkuvat esineet sekä monta esinettä yhtäaikaisesti 1 aktivointi-sisääntulo 1 triggeri-ulostulo Ohjelmoitavissa: - havaintoalue - kuolleetkulmat -järjestelmä hylkää kiinteät esineet - triggerin aktivointietäisyys - summerin aktivointietäisyys 5 LED:in näyttö, + ääni sietää: vettä, kosteutta, pölyä, tärinää, lämpöä, kylmää, mutaa ja häikäisyä Virta: 0,8 A : Mekaanisen tärinän sieto: 8,3 G Mekaaninen isku: 100 G Käyttölämpötila: astetta CE merkki BS EN 13309:2010 ISO 13766:2006 ESTEIDEN TUNNISTUSTUTKA BS-7030 tunnistusalue: pituus 3 m, leveys 2,5 m sensori, AV-näyttö, 9 m kaapeli BS-7045 tunnistusalue: pituus 4,5 m, leveys 3,5 m sensori, AV-näyttö, 9 m kaapeli BS-7060 tunnistusalue: pituus 6 m, leveys 4,5 m sensori, AV-näyttö, 9 m kaapeli Ohjaamon näyttö V Maksimi tunnistusalueen pituus: 6 m Kestävä, suunniteltu vaativiin olosuhteisiin Sensorin koko: (LxKxS) 217 x 129 x 50 mm IP69K sensori Taajuusmoduloitu, jatkuvan aallon tutkatekniikka (FMCW) Tunnistaa tehokkaasti paikallaan olevat ja liikkuvat esineet sekä monta esinettä yhtäaikaisesti 1 aktivointi-sisääntulo 1 triggeri-ulostulo 5 LED:in näyttö Sietää: vettä, kosteutta, pölyä, tärinää, lämpöä, kylmää, mutaa ja häikäisyä Virta: 0,8 A : Mekaanisen tärinän sieto: 8,3 G Mekaanisen iskun sieto: 100 G Käyttölämpötila: astetta CE merkki BS EN 13309:2010 ISO 13766:2006 JATKOKAAPELIT BS-05DCX - 5 m jatkokaapeli BS-09DCX - 9 m jatkokaapeli BS-25DCSX - 25 m jatkokaapeli, toinen pää avoin LISÄVARUSTEET BKT Säädettävä jalusta 105 mm syvällä kiinnitysvarrella BKT Matala jalusta 41

42 Peruutushälyttimet ja -varoittimet Turvallisuutta lisäävät peruutushälyttimet ja varoitusäänet, jotka varoittavat ajoneuvon ympärillä liikkuvia lähestyvästä ajoneuvosta, näin ollen voidaan pelastaa ihmishenkiä ja ratkaisevasti vähentää onnettomuuksia. Mikä malli sopii teille? Heavy duty Teollisuuslaitosten, louhosten ja rakennustyömaiden työkoneet, ympäristön melutaso korkea. Keskiraskas käyttö Rahtiliikenteen ajoneuvot ja melutasoltaan keskitason ympäristö. Ajoneuvokohtaiset laitteet Optiot tarjolla polttoainekuljetuksiin (ADR) ja sähkötrukkeihin (korkeampi käyttöjännite). bbs-tek white sound Maailman turvallisimmat hälyttimet: suunnattu ääni, välitön paikannettavuus. Laajakaistainen hälytysääni kuuluu ainoastaan vaaravyöhykkeellä eikä täten häiritse paikallista asutusta. Älykkäät bbs-tek -peruutushälyttimet Säätyvät jatkuvasti 5-10 desibeliä ympäristömelua äänekkäämmiksi käyvät ihanteellisesti melutasoltaan vaihteleviin ympäristöihin. bbs-tek Backchat Puheäänihälyttimet toistavat normaalia puheääntä laadukkaasti ja selkeästi. bbs-tek Nightshift -puheäänihälyttimet Sisäänrakennettu hälytysten eliminointi yövuorokäyttöä ajatellen

43 bbs-tek peruutushälyttimet WHITE SOUND ÄLYKÄS PERUUTUSHÄLYTIN SA-BBS-107 heavy duty, itsesäätyvä äänitaso db V IP68 Koko (L K S) mm Hälytys säätyy jatkuvasti 5 10 db ympäristön äänitasoa voimakkaammaksi Laajakaistainen monitaajuusääni Välittömästi paikannettavissa Äänen kuuluminen rajoittuu vaaraalueelle Eliminoi meluhaitat Reikien keskiöiden väli: 153 mm Virta: max. 1 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C SAE J994 EMC: E WHITE SOUND ÄLYKÄS PERUUTUSHÄLYTIN SA-BBS-97 itsesäätyvä keskiraskaaseen käyttöön db SA-BBS-97HV itsesäätyvä sähkötrukkeihin db V V (korotettu käyttöjännite) IP68 Koko (L K S) mm Hälytys säätyy jatkuvasti 5 10 db ympäristön äänitasoa voimakkaammaksi Laajakaistainen monitaajuusääni Välittömästi paikannettavissa Äänen kuuluminen rajoittuu vaaraalueelle Eliminoi meluhaitat Reikien keskiöiden väli: mm Virta: max. 1 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C SAE J994 NAS/PIEK-hyväksytty yökäyttöön EMC: E WHITE SOUND PERUUTUSHÄLYTIN BBS-107 Heavy duty 107 db BBS-102 Heavy duty 102 db V IP68 Koko (L K S) mm Laajakaistainen monitaajuusääni Välittömästi paikannettavissa Äänen kuuluminen rajoittuu vaaraalueelle Eliminoi meluhaitat Reikien keskiöiden väli: 153 mm Virta: max. 1 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C SAE J994 43

44 bbs-tek peruutushälyttimet WHITE SOUND -PERUUTUSHÄLYTIN BBS-97 keskiraskaaseen käyttöön 97 db BBS-92 keskiraskaaseen käyttöön 92 db BBS-87 keskiraskaaseen käyttöön 87 db BBS-82 keskiraskaaseen käyttöön 82 db V IP68 Koko (L K S) mm (BBS-97/92) mm (BBS-87/82) Laajakaistainen monitaajuusääni Välittömästi paikannettavissa Äänen kuuluminen rajoittuu vaaraalueelle Eliminoi meluhaitat Reikien keskiöiden väli: 76 mm Virta: max. 0,5 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C SAE J994 NAS/PIEK-hyväksytty yökäyttöön (vain BBS-82) WHITE SOUND -PERUUTUSHÄLYTIN BBS-82HV sähkötrukkeihin 82 db BBS-92HV sähkötrukkeihin 92 db BBS-92ADR säiliöajoneuvoihin 92 db ADR versio V V (korotettu käyttöjännite) IP68 Koko (L K S) mm Laajakaistainen monitaajuusääni Välittömästi paikannettavissa Äänen kuuluminen rajoittuu vaaraalueelle Eliminoi meluhaitat Reikien keskiöiden väli: mm Virta: max. 0,3 A Mekaanisen tärinän sieto: 10 G Käyttölämpötila: C SAE J994 alarms are covered by the following patents: AU EP B2 CN C JP B2 NZ GB C USRE

45 Puheäänihälyttimet PUHEÄÄNIHÄLYTIN BC-01HP yksi peruutusta ilmaiseva viesti 110 db BC-01HP(B) räätälöity puheviesti 110 db V IP68 Koko (L K S) ,5 mm Puhemuotoinen hälytys* BC-01HP viesti Ssh! Stand well clear, vehicle reversing... Räätälöity viesti, max. 8 sekuntia; alle 4 sekuntia paras äänenlaatu Reikien keskiöiden väli (mm): 102 Virta: 0,5 A NIGHTSHIFT -PUHEÄÄNIHÄLYTIN BC-01(NS) yksi peruutusta ilmaiseva viesti yövuoro 90 tai 0 db BC-01(NS-B) räätälöity puheviesti yövuoro 90 tai 0 db V IP68 Koko (L K S) mm Puhemuotoinen hälytys* BC-01(NS) viesti Ssh! Stand well clear, vehicle reversing... Räätälöity viesti, max. 8 sekuntia; alle 4 sekuntia paras äänenlaatu Ääni vaiennetaan tai hiljennetään kytkemällä peruutusvaihde kahdesti Reikien keskiöiden väli (mm): 102 Virta: 0,5 A PUHEÄÄNIHÄLYTIN BC-01 yksi peruutusta ilmaiseva viesti 90 db BC-01(B) yksi räätälöity viesti 90 db BC-02(B) räätälöity kaksoisviesti 90 db V IP68 Koko (L K S) mm Puhemuotoinen hälytys* BC-01 viesti Ssh! Stand well clear, vehicle reversing... Räätälöity viesti, max. 8 sekuntia; alle 4 sekuntia = paras äänenlaatu Reikien keskiöiden väli (mm): 102 Virta: 0,5 A 45
