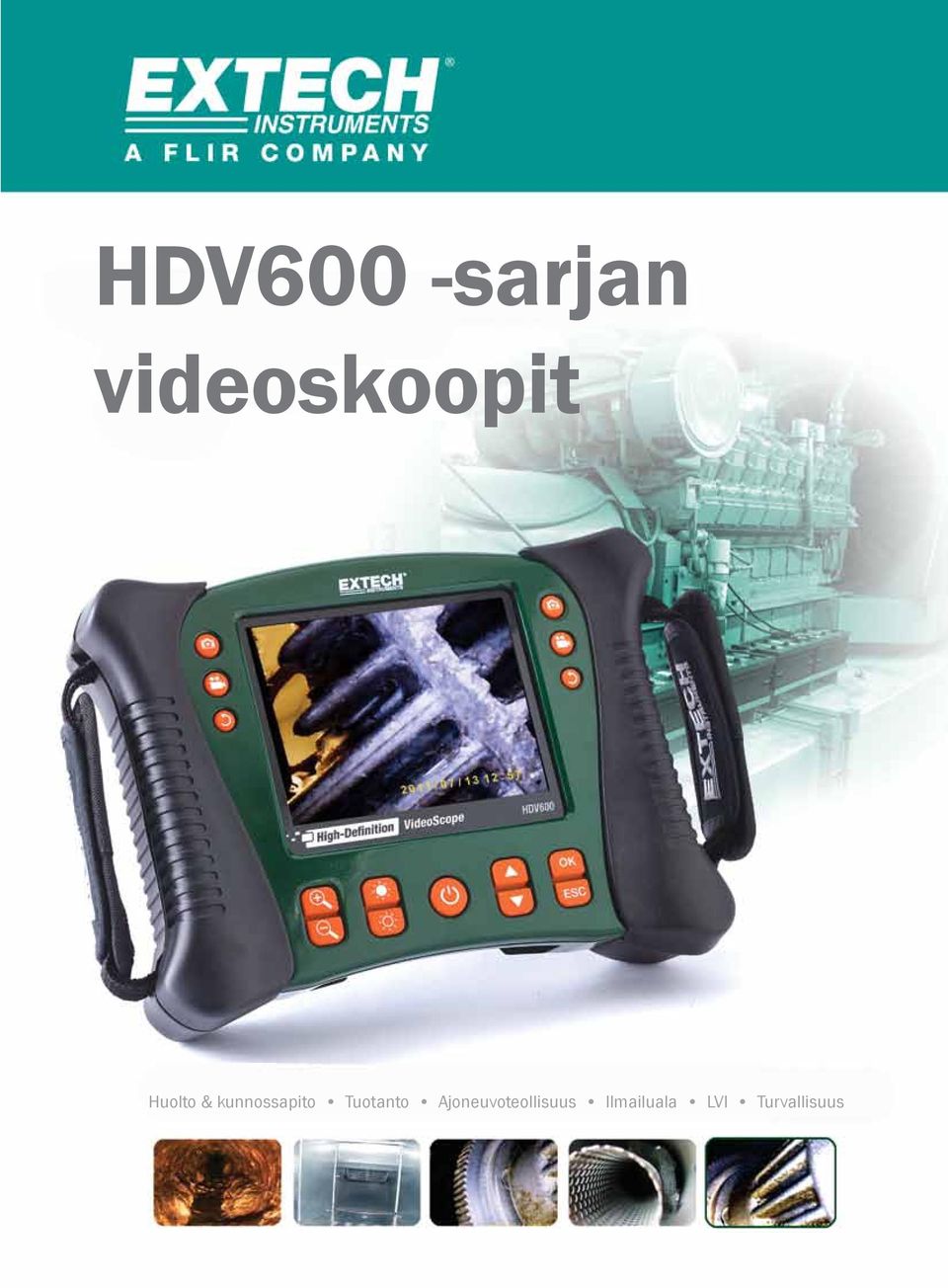

1 HDV600 -sarjan videoskoopit Huolto & kunnossapito Tuotanto Ajoneuvoteollisuus Ilmailuala LVI Turvallisuus

2 TARKAT VideosKOOPIT Tutki tarkemmin. Näe pa Uusi HDV600 -videoskooppisarja Extech-mittalaitetarjonta laajenee uuden HDV600-videoskooppisarjan myötä HDV600 -sarjan videoskoopit ovat kestäviä, niissä on tarkka iso näyttö, SD -muistikorttipaikka, LED-valaistut kamerapäät, ergonomisesti muotoiltu ohjainosa. HDV600 Videoskoopilla tutkit tarkemmin, näet paremmin ja löydät viat! Suunniteltu kestämään Näyttöyksikkö on suunniteltu kestämään vaativia olosuhteita ja se on iksunkestävä sekä roiskevesisuojattu. Isosta ja kirkkaasta 5.7 (145mm) LCD-näytöstä erotat kaikki tarvittavat yksityiskohdat riippumatta ulkopuolisesta valaistuksesta. Roiskevedeltä suojattu Kestää pudotuksen 2 metristä (6.5 ) Ergonomiset, säädettävät pidikkeet Käyttö mahdollista kummallakin kädellä HDV600 -sarjan videoskooppien käyttömahdollisuudet ovat rajattomat! Teollisuustuotanto Ajoneuvoteollisuus LVI-ala Ilmailuala Puolustusvoimat Vakuutusala Rikostekninen tutkinta Huolto-ja kunnossapitoala Energiateollisuus Rakennustarkastukset & käyttöönotot Kemianteollisuus Infrastruktuuri

3 HDV600 Series remmin. Löydä viat. Veitsenterävä kuvien ja videoiden laatu Tarkkojen kuvien ja videoiden avulla löydät nopeasti tarkasteltavan kohteen viat ja pystyt laatimaan näiden pohjalta nopeasti laadukkaan dokumentaation. SD -muistikortille tallennetut tiedot on helppo siirtää tietokoneelle. Voit videokuvaan liittää myös ääninauhoituksen (esim. kommentointia) helpottamaan tarkastuksen raportointia. Jokaiselle sovellukselle oma linssityyppinsä. Macro Lens Valitse oikeantyyppinen optiikka: makrolinssi 0.59" eli - lyhyen 2.36" polttovälin linssi (20-60 mm) soveltuu parhaiten läheltä tukittaviin kohteisiin kun taas pitkän polttovälin linssit soveltuvat kohteisiin jossa kohdetta halutaan tutkia kauempaa. Näyttöyksikössä 640 x 480 pikselin resoluutio Kamerapää makrolinssillä tai pitkän polttovälin linssillä Tietojen tallennus SD -muistikortille Still-kuvien tallenus (JEPG) Videokuvan tallennnus (AVI) Macro Lens 0.59" " (20-60 mm) Long Focus Lens 2.36" - (60 mm- ) Makrolinssin avulla kameran lähellä olevat kohteet erottuvat tarkasti, käytetty polttoväli selviää yllä olevasta kuvasta. Sovelluksissa joissa tutkitaan esim. turbiinin siipeä tai putken sisäpintaa edellyttää että pienet Long yksityiskohdat Focus Lens läheltä tarkasteltuna on erotuttava tarkasti, joten valitse 2.36" tässä - tapauksessa makrolinssi ja syöttökaapeli jonka (60 mm- ) halkaisija on mitoiltaan sovellukseen sopiva. Pitkän polttovälin linsseillä näet kaukana olevat kohteet tarkemmin. Käytetty polttoväli selviää yllä olevasta kuvasta. Tämän tyyppinen linssi soveltuu kaukana oleviin kohteisiin joihin pääsy lähietäisyydelle ei ole mahdollista.

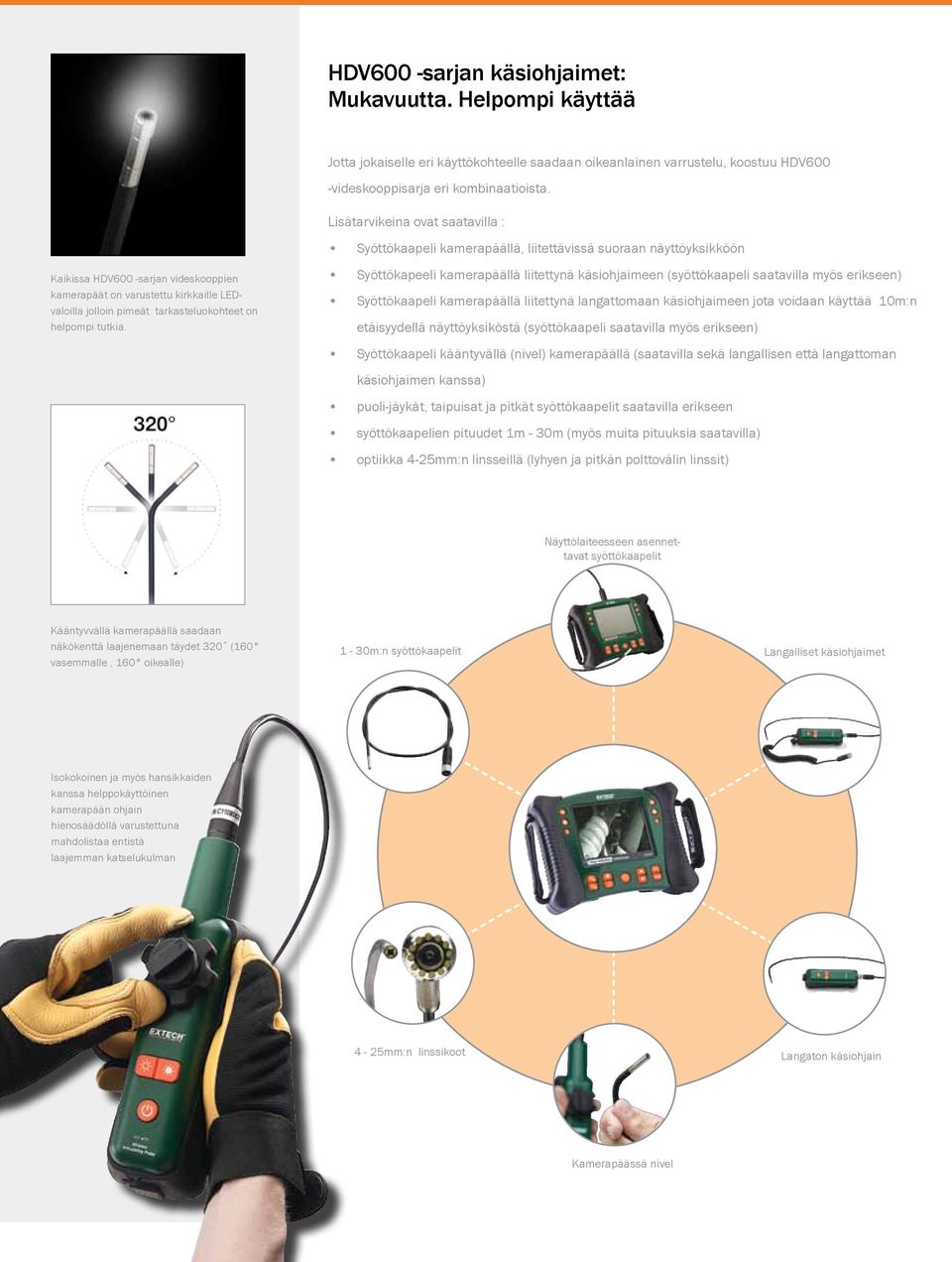

4 HDV600 -sarjan käsiohjaimet: Mukavuutta. Helpompi käyttää Jotta jokaiselle eri käyttökohteelle saadaan oikeanlainen varrustelu, koostuu HDV600 -videskooppisarja eri kombinaatioista. Lisätarvikeina ovat saatavilla : Syöttökaapeli kamerapäällä, liitettävissä suoraan näyttöyksikköön Kaikissa HDV600 -sarjan videskooppien kamerapäät on varustettu kirkkaille LEDvaloilla jolloin pimeät tarkasteluokohteet on helpompi tutkia. Syöttökapeeli kamerapäällä liitettynä käsiohjaimeen (syöttökaapeli saatavilla myös erikseen) Syöttökaapeli kamerapäällä liitettynä langattomaan käsiohjaimeen jota voidaan käyttää 10m:n etäisyydellä näyttöyksiköstä (syöttökaapeli saatavilla myös erikseen) Syöttökaapeli kääntyvällä (nivel) kamerapäällä (saatavilla sekä langallisen että langattoman käsiohjaimen kanssa) puoli-jäykät, taipuisat ja pitkät syöttökaapelit saatavilla erikseen syöttökaapelien pituudet 1m - 30m (myös muita pituuksia saatavilla) optiikka 4-25mm:n linsseillä (lyhyen ja pitkän polttovälin linssit) Näyttölaiteesseen asennettavat syöttökaapelit Kääntyvvällä kamerapäällä saadaan näkökenttä laajenemaan täydet 320 (160 vasemmalle, 160 oikealle) 1-30m:n syöttökaapelit Langalliset käsiohjaimet Isokokoinen ja myös hansikkaiden kanssa helppokäyttöinen kamerapään ohjain hienosäädöllä varustettuna mahdolistaa entistä laajemman katselukulman 4-25mm:n linssikoot Langaton käsiohjain Kamerapäässä nivel

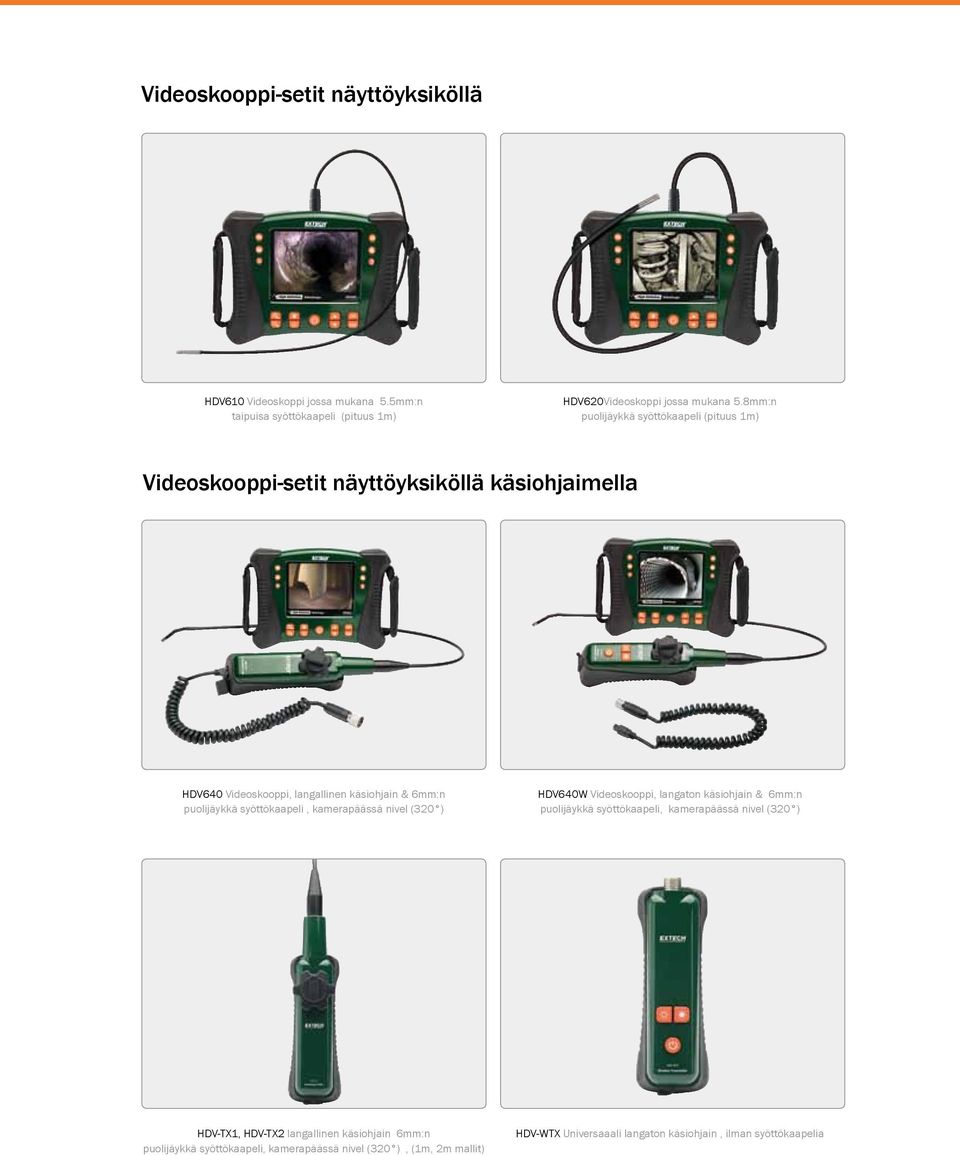

5 Videoskooppi-setit näyttöyksiköllä HDV610 Videoskoppi jossa mukana 5.5mm:n taipuisa syöttökaapeli (pituus 1m) HDV620Videoskoppi jossa mukana 5.8mm:n puolijäykkä syöttökaapeli (pituus 1m) Videoskooppi-setit näyttöyksiköllä käsiohjaimella HDV640 Videoskooppi, langallinen käsiohjain & 6mm:n puolijäykkä syöttökaapeli, kamerapäässä nivel (320 ) HDV640W Videoskooppi, langaton käsiohjain & 6mm:n puolijäykkä syöttökaapeli, kamerapäässä nivel (320 ) HDV-TX1, HDV-TX2 langallinen käsiohjain 6mm:n puolijäykkä syöttökaapeli, kamerapäässä nivel (320 ), (1m, 2m mallit) HDV-WTX Universaaali langaton käsiohjain, ilman syöttökaapelia

6 Videoskooppien valintataulukko Näet tämän taulukon avulla nopeasti kaikki kombinaatiot Ominaisuus Valmiit videskooppi-kitit Valinnaiset kääntyvällä kamerapäällä varustetut syöttökaapelit käsiohjaimella Valinnainen yleiskäyttöinen käsiohjain * Mallinumero HDV610 HDV620 HDV640 HDV640W Langallinen Langaton Langaton HDV-TX1 HDV-TX2 HDV-WTX1 HDV-WTX2 HDV-WTX HDV-4CAM -1FM HDV-4CAM -5FM Videoskooppi syöttökaapelilla ja näyttöyksiköllä Videoskooppi syöttökaapelilla ja langallinen käsiohjain Videoskooppi 10 m:n syöttökaapelilla ja langattomalla käsi-ohjaimella Videskooppi 320 kääntyvällä ulottuvalla kamerapäällä Syöttökaapelin pituus (metrit) Linssin halkaisija (mm) Makrolinssi (M), pitkän polttovälin linssi (L) M M M M M M M M M, L M M Syöttökaapelin taipuminen: puolijäykkä (R), taipuisa (F), tai lasikuitu (G) kelaamista ajatellen F R R R R R R R R, F, G F F KEY Vakio-ominaisuus Tämä näyttöyksikkö tukee ko. ominaisuutta lisätarvikkeen avulla Tämä lisätarvike soveltuu käytettäväksi ko. ominaisuuden kanssa M Makrolinssi eli ns. lyhyen polttovälin linssi kohteille joita katsotaan läheltä Monipuolinen valikoima lisätarvikkeita HDV600 -sarjan valmiit setit mahdollistavat helpon tavan hankkia nämä tuoteratkaisut ilman että jokin tärkeä lisätarvike jää vahingossa tilaamatta. Tarvittaessa voit jälkeenpäin laajentaa valikoimaa esim. langattomalla käsiojaimella. HDV640 Valmis paketti Heti valmis käytettäväksi HDV600 Videoskooppi -kit sisältää: Näyttöyksikkö Langallinen tai langaton käsiohjain 1 m:n tapuisa tai puolijäykkä syöttökaapeli kamerapäällä, makrolinssillä 1GB SD -muistikortti 3.7V ladattava Litium-Polymeeriakku Lisätarvikkeet syöttökaapelille: magneetti, pieni peili 45 kulmalla, and anti-snag tip Patch cable AC -latausadapteri USB- ja AV-kaapelit Kova kantolaukku

7 Erilliset syöttökaapelit kamerapäällä -1FM HDV-4CAM -3F -3FM - 30FM -10F -1R -1RM -3R -3RM HDV-25CAM -10G HDV-25CAM -30G Laajenna HDV600 -valikoimaasi erillisillä syöttökaapeleilla jotka voit liittää suoraan näyttöyksikköösi tai langalliseen/langattomaan käsiohjaimeesi (vai malleihin ilman kääntyvää kemerapäätä) M L M M L L M L M L L F F F F F R R R R G G L Pitkän polttovälin linssi kaukana olevien kohteiden tutkimiseen R Puolijäykkä syöttökaapeli F Taipuisa syöttökaapeli * joko syöttökaapelin kanssa tai ilman G Syöttökaapeli - lasikuitua Kustomoitava Voit myös tilata haluamasi kombinaation valitsemalla ensin HDV600 näyttöyksikön (ilman syöttökaapelia) ja valitsemalla yllä olevasta taulukosta halutut syöttökaapelit, käsiohjaimet jne. Laajennettava Vaihteleeko tutkittavat kohteesi suuresti? Onko tarvetta toiseen malliin? HDV600 -sarjan valikoima HDV600 näyttöyksikkö vastaa kysymyksiisi. Voit tilata erikseen: Available 2012

8 Valmiit videskooppi-paketit HDV610 HDV620 HDV640 HDV640W Näyttöyksikkö 5.5mm:n kamerapäällä makrolinssillä, 1m:n taipuisalla syöttökaapelilla Näyttöyksikkö 5.8mm:n kamerapäällä makrolinssillä, 1m:n puolijäykällä syöttökaapelilla Näyttöyksikkö, käsiohjain 6mm:n kääntyvällä kamerapäällä (nivel) ja makrolinssillä, 1m:n puolijäykällä syöttökaapelilla Näyttöyksikkö, langaton käsiohjain, 6mm:n kääntyvällä kamerapäällä (nivel) ja makrolinssillä, 1m:n puolij. syöttökaape- Erillinen näyttöyksikkö (ei sisällä syöttökaapeleita tai käsiohjaimia) HDV600 Näyttöyksikkö, kuvakoko 5,7 (640 x 480) (toimitus kovassa kantolaukussa) Käsiohjaimet & muut lisätarvikkeet HDV-TX1 HDV-WTX1 HDV-TX2 HDV-WTX2 HDV-WTX HDV-PC 6mm:n kääntyvä kamerapää makrolinssillä, puolijäykkä syöttökaapeli 1 m, langallinen käsiohjain 6mm:n kääntyvä kamerapää makrolinssillä, puolijäykkä syöttökaapeli 1 m, langaton käsiohjain 6mm:n kääntyvä kamerapää makrolinssillä, puolijäykkä syöttökaapeli 2 m, langallinen käsiohjain 6mm:n kääntyvä kamerapää makrolinssillä, puolijäykkä syöttökaapeli 2 m, langaton käsiohjain Langaton käsiohjain (yhteensopiva kaikkien alla lueteltujen syöttökaapelien kanssa) Varakaapeli HDV600 -sarjan käsiohjaimille Erilliset syöttökaapelit HDV-4CAM-1FM HDV-4CAM-5FM -1FM -3F -3FM -30FM -10F -1R -1RM -3R -3RM HDV-25CAM-10G HDV-25CAM-30G 4mm kamerapää makrolinssillä, taipuisa syöttökaapeli 1m 4mm kamerapää makrolinssillä, taipuisa syöttökaapeli 5m 5.5mm kamerapää makrolinssillä, taipuisa syöttökaapeli 1m 5.5mm kamerapää suuren polttovälin linssillä, taipuisa syöttökaapeli 3m 5.5mm kamerapää makrolinssillä, taipuisa syöttökaapeli 3m 5.5mm kamerapää makrolinssillä, taipuisa syöttökaapeli 30m 5.5mm kamerapää suuren polttovälin linssillä, taipuisa syöttökaapeli 10m 5.8mm kamerapää suuren polttovälin linssillä, puolijäykkä syöttökaapeli 1m 5.8mm kamerapää makrolinssillä, puolijäykkä syöttökaapeli 1m 5.8mm kamerapää suuren polttovälin linssillä, puolijäykkä syöttökaapeli 3m 5.8mm kamerapää makrolinssillä, puolijäykkä syöttökaapeli 3m 25mm kamerapää suuren polttovälin linssillä, lasikuitusyöttökaapeli 10m 25mm kamerapää suuren polttovälin linssillä, lasikuitusyöttökaapeli 30m Extech Instruments Inc. Extech Instruments on yksi maailman suurimmista mittalaitteiden tarjoajista joka on perustettu vuonna Extechin mittalaiteratkaisut ovat innovatiivisia ja monipuolisia ratkaisuja joiden käyttö ulottuu lähdes kaikkialle on kyse sitten isosta teollisuusympäristöstä tai pienestä kiinteistöhuollosta. Kaikilla mittalaittella on ISO 9001:2008 sertifikaatti. Extech kuuluu tytäryhtiönä FLIR Systems, Inc -yritykseen. Tutustu tarkemmin ja tilaa T820344_EN
