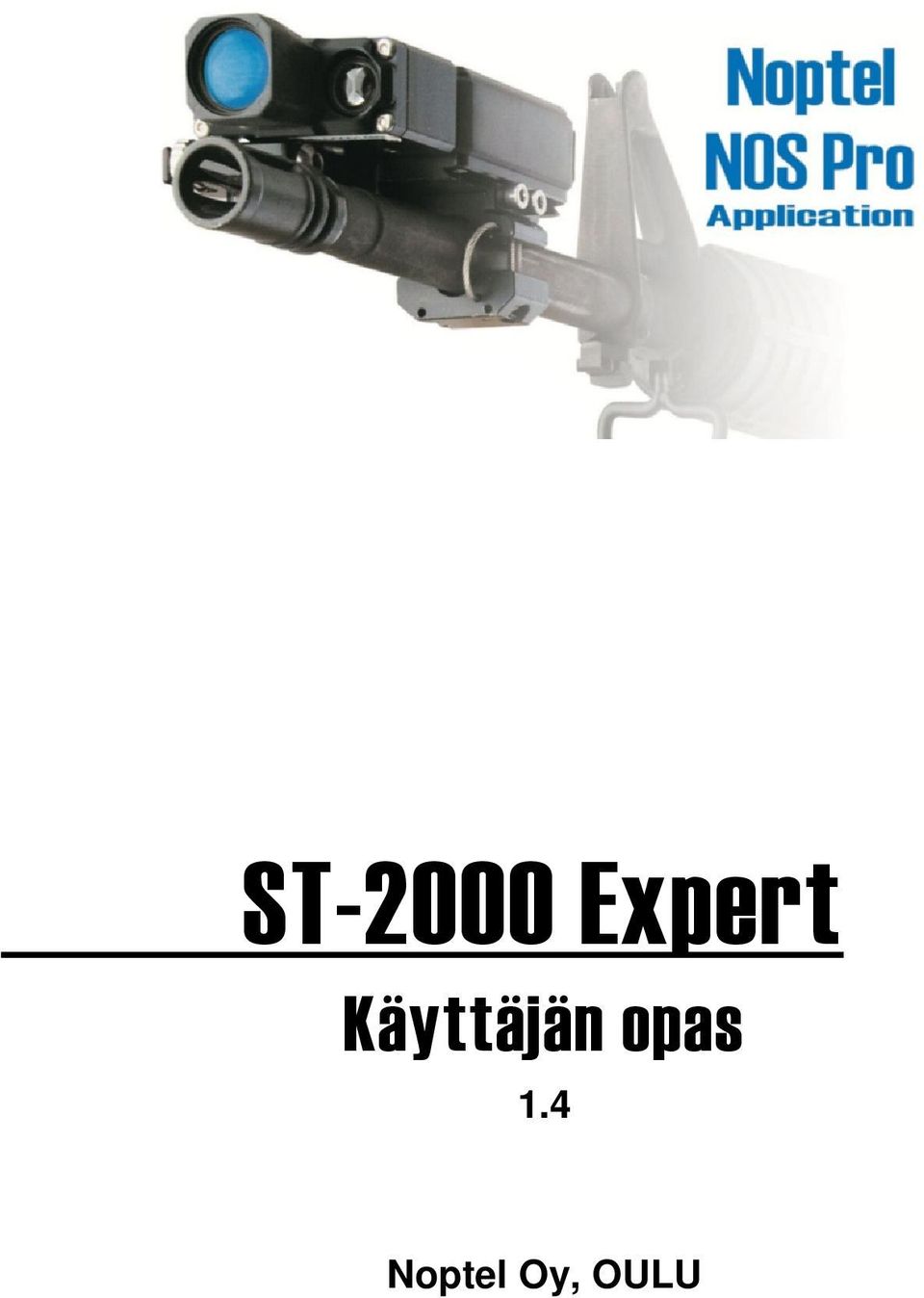

1 ST-2000 Expert Käyttäjän opas 1.4 Noptel Oy, OULU

2 2 Yleistä

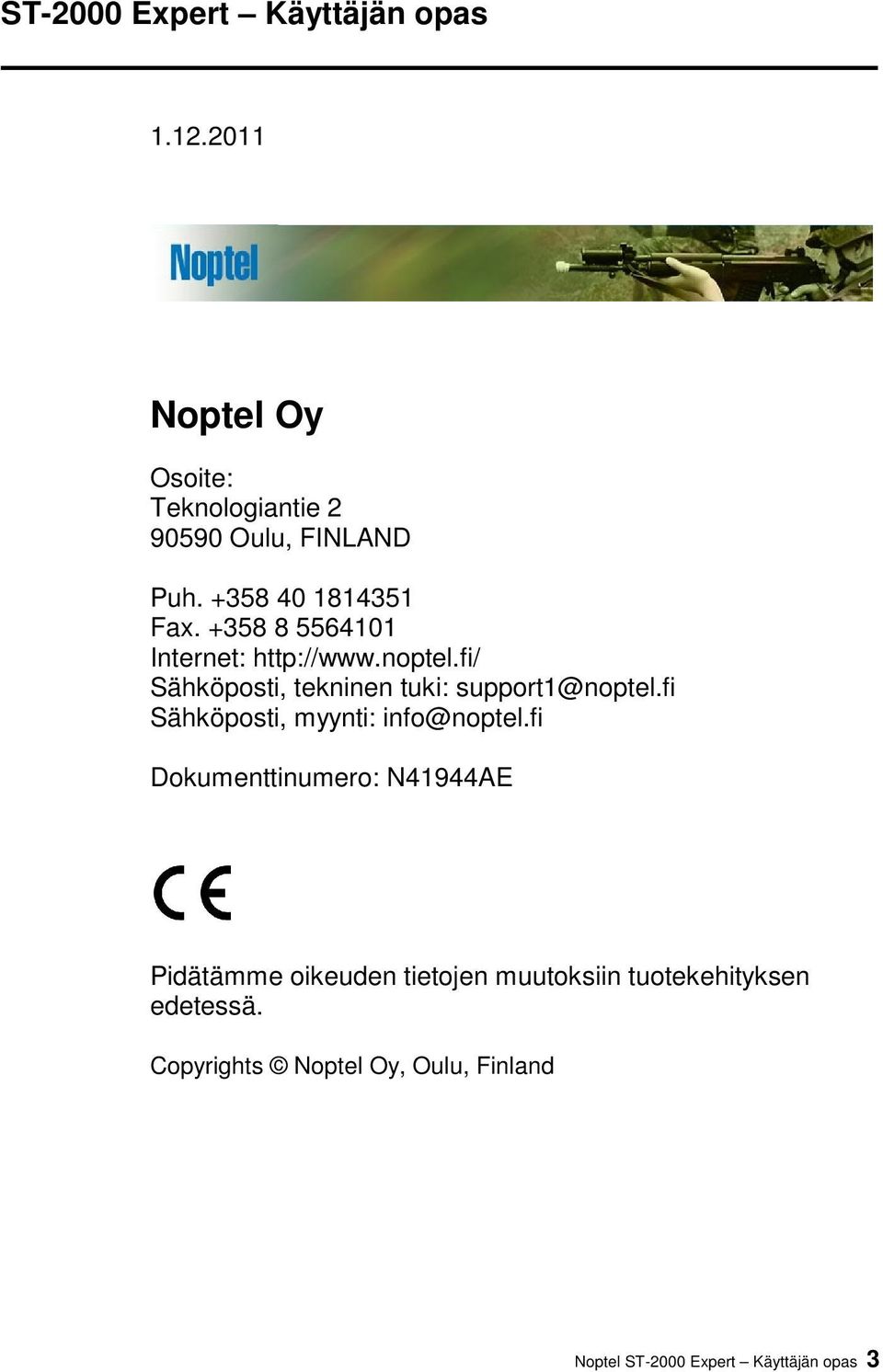

3 ST-2000 Expert Käyttäjän opas Noptel Oy Osoite: Teknologiantie Oulu, FINLAND Puh Fax Internet: Sähköposti, tekninen tuki: support1@noptel.fi Sähköposti, myynti: info@noptel.fi Dokumenttinumero: N41944AE Pidätämme oikeuden tietojen muutoksiin tuotekehityksen edetessä. Copyrights Noptel Oy, Oulu, Finland Noptel ST-2000 Expert Käyttäjän opas 3

4 Sisällys: 1 YLEISTÄ MEKANIIKKA Laitteen osat Kiinnitys Kohdistus Tähtäystaulut LAITTEEN KÄYTTÖ Konfiguraatiot Toimintamuodot HARJOITTELUESIMERKKEJÄ FIELD TRAINING BASIC TRAINING ADVANCED TRAINING ST-2000 Expert itsenäisenä laitteena Tietokoneeseen kytkettynä NOS PRO -SOVELLUS ALOITUS KÄYTTÖLIITTYMÄ DYNAAMINEN TOIMINTA Siluetin asetus ja muokkaus Harjoituksen lataaminen laitteesta tietokoneeseen (download) Harjoituksen katselu jälkikäteen KLASSINEN TOIMINTA Rengastaulun asetukset Muut asetukset Ohjelmallinen kohdistus Analyysimalli Toistot ja pika-analyysi LISÄOMINAISUUDET Session yhteenveto Ryhmien, ampujien ja sessioiden hallinta Aiemman suorituksen avaaminen Sovelluksen asetukset USB-laiteohjaimet Yleistä

5 4 LISÄTIETOA TAULUT JA TARKKUUS MONTA AMPUJAA HARJOITUKSEN SEURANTA Tekstiviestit Verkkoyhteydet Asiakaskohtainen tiedonsiirto HUOLTO, PÄIVITYKSET JA HÄVITTÄMINEN TEKNISET TIEDOT LUOKITUKSET...50 Noptel ST-2000 Expert Käyttäjän opas 5

6 1 Yleistä Noptel ST-2000 Expert laitetta käytetään ammunnan perusharjoittelusta vaativaan kenttäharjoitteluun Noptel ammunnanharjoittelu Basic Training Advanced Training Field Training Kuva 1. Noptel ammunnanharjoittelu ST-2000 Expert laitteella on neljä toimintamuotoa: 1. Klassinen toiminta tietokoneeseen kytkettynä 2. Klassinen toiminta itsenäisenä laitteena 3. Dynaaminen toiminta tietokoneeseen kytkettynä 4. Dynaaminen toiminta itsenäisenä laitteena Käyttäjä voi valita kulloiseenkin harjoitukseen parhaiten sopivan toimintamuodon. Klassista toimintamuotoa käytetään harjoitteluun silloin, kun ampujan etäisyys tauluun pysyy samana koko harjoituksen ajan. Klassisessa toimintamuodossa taulun koko ja ampumaetäisyys määritellään valitsemalla ampumalaji NOS Pro ohjelmasta. Tällöin ampujan todellinen etäisyys tauluun ei vaikuta suorituksen vaikeusasteeseen. Dynaamista toimintamuotoa käytetään, kun ammutaan nopeita laukauksia, tai silloin, kun ammutaan eri etäisyyksillä oleviin tauluihin. Kun etäisyys taulun ja ampujan välillä kasvaa, osuminen on vaikeampaa. Kun etäisyys pienenee, osuminen on helpompaa, aivan kuin ammuttaessa kovilla patruunoilla. 6 Yleistä

7 1.1 Mekaniikka Laitteen osat Optinen osa koostuu optisesta mittausosasta (edessä) ja käyttöliittymäosasta, joka sisältää elektroniikkakortin, ladattavan akun, painikkeet, summerin, USB-liittimen ja graafisen näytön. Langaton tiedonsiirto on mahdollista lisävarusteena saatavan Bluetooth-modulin avulla. Optinen mittausosa Käyttöliittymäosa Picatinny-kiinnike ja säädöt Painikkeet Graafinen näyttö Latausvalo ja summeri USB liitin Kuva 2. ST-2000 Expert -laitteen osat Kiinnitys ST-2000 Expert kiinnitetään aseen Picatinny kiskoon aseen päälle (oletus) tai sivulle. Kun laite kiinnitetään aseen sivulle, pitää se alustaa sovellusohjelmalla (kappale 3.4.2) Jos aseessa ei ole Picatinny kiskoa, laite kiinnitetään aseen piippuun asennettavaan Picatinny adapteriin (kts. kuvat 4 ja 6). Picatinny adpteri on lisävaruste. ST-2000 Expert laite on varustettu 3 mm:n kuusiokoloavaimella. Avain sopii laitteen kaikkiin kiinnitys- ja säätöruuveihin. Kuva 3. Kuusiokoloavaimen sijoituspaikka Noptel ST-2000 Expert Käyttäjän opas 7

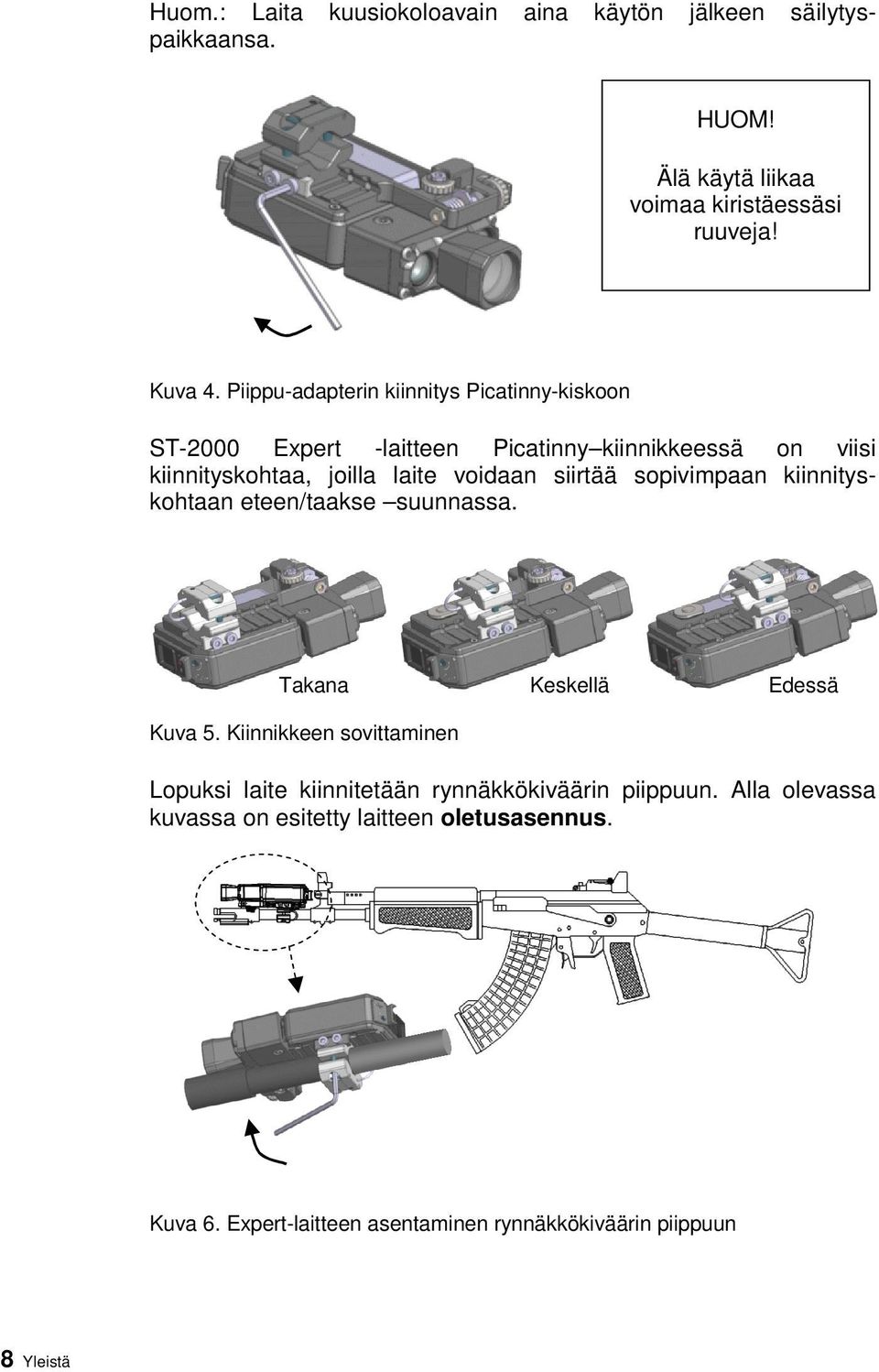

8 Huom.: Laita kuusiokoloavain aina käytön jälkeen säilytyspaikkaansa. HUOM! Älä käytä liikaa voimaa kiristäessäsi ruuveja! Kuva 4. Piippu-adapterin kiinnitys Picatinny-kiskoon ST-2000 Expert -laitteen Picatinny kiinnikkeessä on viisi kiinnityskohtaa, joilla laite voidaan siirtää sopivimpaan kiinnityskohtaan eteen/taakse suunnassa. Takana Kuva 5. Kiinnikkeen sovittaminen Keskellä Edessä Lopuksi laite kiinnitetään rynnäkkökiväärin piippuun. Alla olevassa kuvassa on esitetty laitteen oletusasennus. Kuva 6. Expert-laitteen asentaminen rynnäkkökiväärin piippuun 8 Yleistä

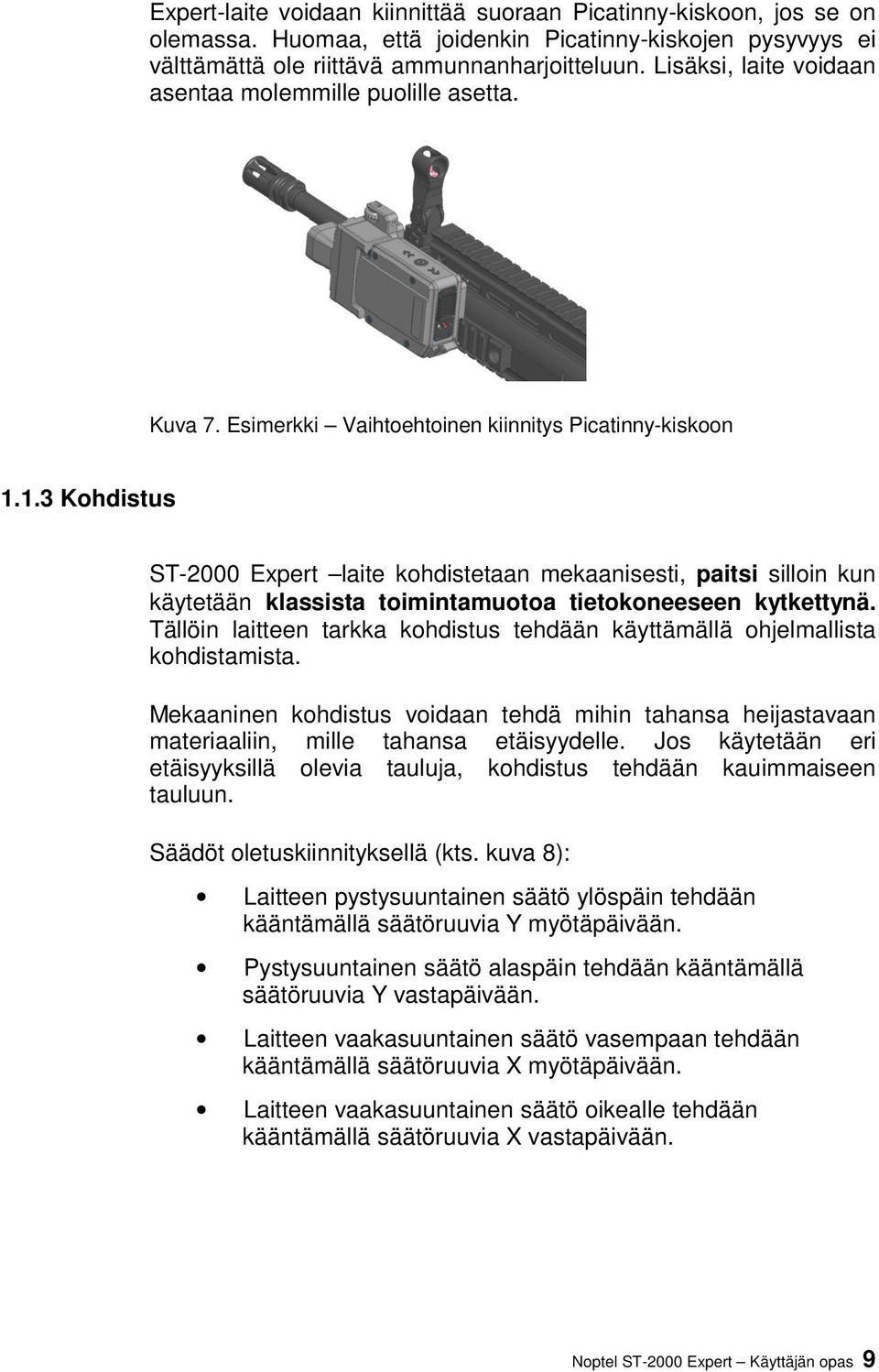

9 Expert-laite voidaan kiinnittää suoraan Picatinny-kiskoon, jos se on olemassa. Huomaa, että joidenkin Picatinny-kiskojen pysyvyys ei välttämättä ole riittävä ammunnanharjoitteluun. Lisäksi, laite voidaan asentaa molemmille puolille asetta. Kuva 7. Esimerkki Vaihtoehtoinen kiinnitys Picatinny-kiskoon Kohdistus ST-2000 Expert laite kohdistetaan mekaanisesti, paitsi silloin kun käytetään klassista toimintamuotoa tietokoneeseen kytkettynä. Tällöin laitteen tarkka kohdistus tehdään käyttämällä ohjelmallista kohdistamista. Mekaaninen kohdistus voidaan tehdä mihin tahansa heijastavaan materiaaliin, mille tahansa etäisyydelle. Jos käytetään eri etäisyyksillä olevia tauluja, kohdistus tehdään kauimmaiseen tauluun. Säädöt oletuskiinnityksellä (kts. kuva 8): Laitteen pystysuuntainen säätö ylöspäin tehdään kääntämällä säätöruuvia Y myötäpäivään. Pystysuuntainen säätö alaspäin tehdään kääntämällä säätöruuvia Y vastapäivään. Laitteen vaakasuuntainen säätö vasempaan tehdään kääntämällä säätöruuvia X myötäpäivään. Laitteen vaakasuuntainen säätö oikealle tehdään kääntämällä säätöruuvia X vastapäivään. Noptel ST-2000 Expert Käyttäjän opas 9

10 Säätöruuveja käännetään joko sormin, tai laitteen varustukseen kuuluvalla kuusiokoloavaimella. Säätö on varustettu selkeillä pykälillä eli naksuilla. Vaakasuunta Pystysuunta Y X Kuva 8. Mekaaninen kohdistus säädöt (kiinnitys piipun päällä, oletus) Kun laiteen lähettämä valokeila on kohdistettaessa suunnattuna heijastavaan materiaaliin, laite antaa äänimerkin. Äänimerkki avustaa heijastavan kohteen keskipisteen löytämisessä. C W CCW 12 4 Expert Taulu Kuva 9. Mekaaninen kohdistus Äänimerkki ja kohdistusohje (liipaisun jälk.) Kun ase laukaistaan kohdistuksen aikana, ST-2000 Expert laitteen näyttöön ilmestyy kohdistusohje. Kohdistusohje esitetään seuraavin lyhentein: CW = säädä myötäpäivään ( clockwise ) CWW = säädä vastapäivään ( counterclockwise ) Lisäksi näytetään tarvittavien naksujen arvioitu määrä numeroin. 10 Yleistä

11 1.1.4 Tähtäystaulut Tähtäystauluina voidaan käyttää joko siluetti- tai rengastauluja. Heijastin Dynaaminen Klassinen Kuva 10. Esimerkki siluetti (NT15) ja rengastaulu Dynaamisessa toimintamuodossa käytetään yleisimmin siluettitaulua. Tällöin taulu varustetaan P38 yksikköprismalla, joka kiinnitetään taulun keskipisteeseen. Klassisessa toimintamuodossa käytetään yleensä rengastaulua. Klassisessa toimintamuodossa taulun koko ja ampumaetäisyys määritellään valitsemalla ampumalaji NOS Pro ohjelmasta. Tällöin ampujan todellinen etäisyys tauluun tai tähtäystaulun fyysinen koko ei vaikuta suorituksen vaikeusasteeseen. Klassinen toimintamuoto mahdollistaa esim. 300m rynnäkkökivääriammunnan harjoittelun luokkahuoneessa. Klassisessa toimintamuodossa käytettävä heijastin määräytyy ampujan ja taulun välisen etäisyyden perusteella. Lyhyillä etäisyyksillä (10m) käytetään DG heijastintarralla varustettua taulua, pitemmillä etäisyyksillä P38 yksikköprismaa tai 4P38 prismaryhmää. Lisätietoa tauluista ja heijastimista kappaleesta 4.1 Taulut ja tarkkuus. Noptel ST-2000 Expert Käyttäjän opas 11

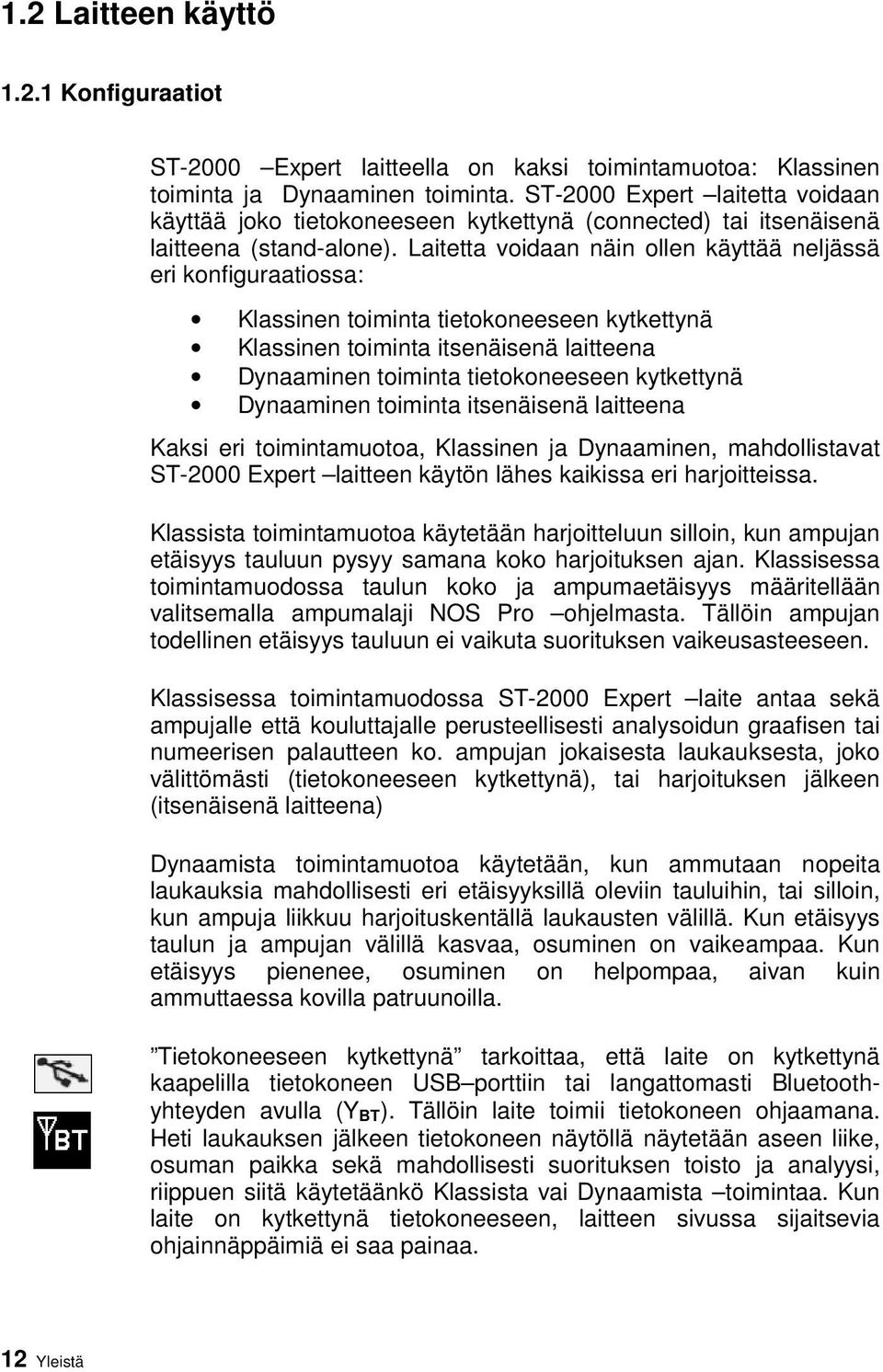

12 1.2 Laitteen käyttö Konfiguraatiot ST-2000 Expert laitteella on kaksi toimintamuotoa: Klassinen toiminta ja Dynaaminen toiminta. ST-2000 Expert laitetta voidaan käyttää joko tietokoneeseen kytkettynä (connected) tai itsenäisenä laitteena (stand-alone). Laitetta voidaan näin ollen käyttää neljässä eri konfiguraatiossa: Klassinen toiminta tietokoneeseen kytkettynä Klassinen toiminta itsenäisenä laitteena Dynaaminen toiminta tietokoneeseen kytkettynä Dynaaminen toiminta itsenäisenä laitteena Kaksi eri toimintamuotoa, Klassinen ja Dynaaminen, mahdollistavat ST-2000 Expert laitteen käytön lähes kaikissa eri harjoitteissa. Klassista toimintamuotoa käytetään harjoitteluun silloin, kun ampujan etäisyys tauluun pysyy samana koko harjoituksen ajan. Klassisessa toimintamuodossa taulun koko ja ampumaetäisyys määritellään valitsemalla ampumalaji NOS Pro ohjelmasta. Tällöin ampujan todellinen etäisyys tauluun ei vaikuta suorituksen vaikeusasteeseen. Klassisessa toimintamuodossa ST-2000 Expert laite antaa sekä ampujalle että kouluttajalle perusteellisesti analysoidun graafisen tai numeerisen palautteen ko. ampujan jokaisesta laukauksesta, joko välittömästi (tietokoneeseen kytkettynä), tai harjoituksen jälkeen (itsenäisenä laitteena) Dynaamista toimintamuotoa käytetään, kun ammutaan nopeita laukauksia mahdollisesti eri etäisyyksillä oleviin tauluihin, tai silloin, kun ampuja liikkuu harjoituskentällä laukausten välillä. Kun etäisyys taulun ja ampujan välillä kasvaa, osuminen on vaikeampaa. Kun etäisyys pienenee, osuminen on helpompaa, aivan kuin ammuttaessa kovilla patruunoilla. Tietokoneeseen kytkettynä tarkoittaa, että laite on kytkettynä kaapelilla tietokoneen USB porttiin tai langattomasti Bluetoothyhteyden avulla (Y BT). Tällöin laite toimii tietokoneen ohjaamana. Heti laukauksen jälkeen tietokoneen näytöllä näytetään aseen liike, osuman paikka sekä mahdollisesti suorituksen toisto ja analyysi, riippuen siitä käytetäänkö Klassista vai Dynaamista toimintaa. Kun laite on kytkettynä tietokoneeseen, laitteen sivussa sijaitsevia ohjainnäppäimiä ei saa painaa. 12 Yleistä

13 Itsenäisenä laitteena tarkoittaa toimintaa ilman yhteyttä tietokoneeseen. Osumapaikkatieto näytetään välittömästi laukauksen jälkeen laitteen omassa näytössä. Laukaukset talletetaan laitteen sisäiseen muistiin. Laukaukset voidaan siirtää harjoituksen jälkeen tietokoneelle ja niitä voidaan tarkastella jälkikäteen USB- tai Bluetooth liitännän kautta, jos se on asennettu USB-liitos 1234 Langaton yhteys: Kytketty Yhteys poikki Ei kytketty Kuva 11. Expert-laitteen kytkeminen tietokoneeseen ST-2000 Expert laitteessa on sisäistä muistia laukausten tallentamista varten. Klassisessa toimintamuodossa voidaan tallentaa 250 laukausta, jokaisesta laukauksesta tallennetaan viimeinen 1,5 sekuntia. Dynaamisessa toimintamuodossa tallennettavien laukausten määrä on 1000 laukausta, jokaisesta laukauksesta tallennetaan viimeinen 0,5 sekuntia Toimintamuodot Kun ST-2000 Expert laitetta käytetään itsenäisenä laitteena, sitä ohjataan laitteen kolmella ohjainpainikkeella, pääpainikkeella ja kahdella nuolipainikkeella. (Kuva 12) edellinen pääpainike seuraava Kuva 12. Käyttöliittymä - Painikkeet ST-2000 Expert laitteen virta kytketään painamalla pääpainiketta yhtäjaksoisesti sekunnin ajan. Virta kytketään pois painamalla pääpainiketta yhtäjaksoisesti kahden sekunnin ajan. Noptel ST-2000 Expert Käyttäjän opas 13

14 Huom.: kun laitetta käytetään tietokoneeseen kytkettynä, ei ohjainpainikkeita saa painaa. Tietokone huolehtii virransyötöstä automaattisesti. Laite on varustettu tehokkaalla ladattavalla lithium-ion akulla. Laitteen virrankytkennän yhteydessä tarkistetaan käyttöjännite, akun varaustila esitetään laitteen näytössä. (Kuva 13) Varaus- LED Akkujännite alhainen Akkujännite ok & levossa Kuva 13. Käyttöliittymä Alhainen käyttöjännite Jos käyttöjännite on liian alhainen, näyttöön ilmestyy teksti Low Batt. Tällöin akku on ladattava. Akku ladataan joko kytkemällä laite kaapelilla tietokoneen USB porttiin tai laitteen mukana toimitetulla laturilla. Kun akkua ladataan, laitteen takaosassa oleva punainen LED merkkivalo palaa. Ko. merkkivalo palaa myös kohdistuksen aikana, jolloin se ilmaisee prisman paikan (siluettitaulun keskikohta) tai rengastaulun mustan alueen. ST-2000 Expert laitteen toiminta-aika yhdellä latauksella on vähintään 48 tuntia. Laitteen toiminnallista käyttöaikaa voidaan pidentää sammuttamalla laite harjoitusjaksojen välillä. Laitteella on kaksi toimintatilaa: Asetus (kohdistus) ja Harjoittelu. Toimintatila valitaan painamalla pääpainiketta yhtäjaksoisesti sekunnin ajan. Kohdistus tehdään ampumalla tarvittava määrä laukauksia ja säätämällä X- ja Y-säätöjä laitteen näytössä esitettävien ohjeiden mukaan. Paluu Asetus (kohdistus) - toimintatilasta Harjoittelu -toimintatilaan tapahtuu painamalla pääpainiketta uudelleen. Pääpainiketta käytetään toimintatilojen väliseen siirtymiseen ja asetusten hyväksymiseen. Nuolinäppäimiä käytetään siirtymiseen tarkasteltavasta laukauksesta toiseen, sekä asetusten valintaan Asetus toimintatilassa. 14 Yleistä

15 Asetus Pääpainike Harjoittelu Kohdistus Aikaraja/kulma Lepotila Kuva 14. Toimintamuodot Kun ST-2000 Expert laite ei ole suunnattuna tauluun tai laitetta ei ole käytetty hetkeen, se siirtyy Lepo tilaan. Laite aktivoituu automaattisesti, kun harjoittelua jatketaan. Käyttäjälle näytetään kohdistuksen, harjoittelun sekä asetusten valinnan aikana tietoja laitteen näytössä, joista esimerkkejä seuraavassa kuvassa: Signaalin taso Kohdistus, dynaaminen m. Kohdistus, klassinen m. Summeri (Äänimerkki) Aloitus Loppu/valmis Osuma / ohi -näyttö Kuva 15. Käyttöliittymä ja graafisen näytön elementtejä Noptel ST-2000 Expert Käyttäjän opas 15

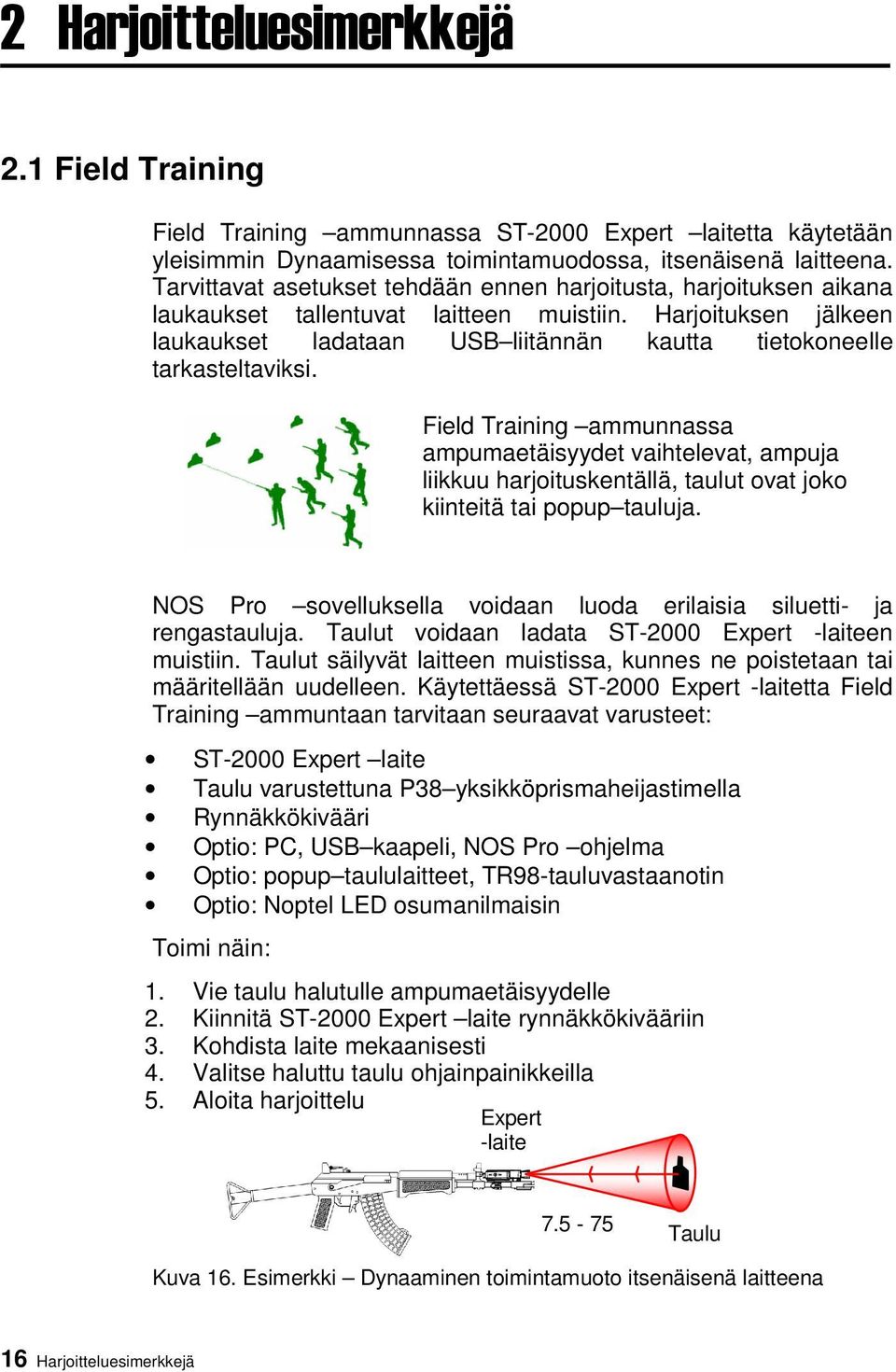

16 2 Harjoitteluesimerkkejä 2.1 Field Training Field Training ammunnassa ST-2000 Expert laitetta käytetään yleisimmin Dynaamisessa toimintamuodossa, itsenäisenä laitteena. Tarvittavat asetukset tehdään ennen harjoitusta, harjoituksen aikana laukaukset tallentuvat laitteen muistiin. Harjoituksen jälkeen laukaukset ladataan USB liitännän kautta tietokoneelle tarkasteltaviksi. Field Training ammunnassa ampumaetäisyydet vaihtelevat, ampuja liikkuu harjoituskentällä, taulut ovat joko kiinteitä tai popup tauluja. NOS Pro sovelluksella voidaan luoda erilaisia siluetti- ja rengastauluja. Taulut voidaan ladata ST-2000 Expert -laiteen muistiin. Taulut säilyvät laitteen muistissa, kunnes ne poistetaan tai määritellään uudelleen. Käytettäessä ST-2000 Expert -laitetta Field Training ammuntaan tarvitaan seuraavat varusteet: ST-2000 Expert laite Taulu varustettuna P38 yksikköprismaheijastimella Rynnäkkökivääri Optio: PC, USB kaapeli, NOS Pro ohjelma Optio: popup taululaitteet, TR98-tauluvastaanotin Optio: Noptel LED osumanilmaisin Toimi näin: 1. Vie taulu halutulle ampumaetäisyydelle 2. Kiinnitä ST-2000 Expert laite rynnäkkökivääriin 3. Kohdista laite mekaanisesti 4. Valitse haluttu taulu ohjainpainikkeilla 5. Aloita harjoittelu Expert -laite Taulu Kuva 16. Esimerkki Dynaaminen toimintamuoto itsenäisenä laitteena 16 Harjoitteluesimerkkejä

17 2.2 Basic Training Basic Training ammunnassa ST-2000 Expert laitetta käytetään yleensä Klassisessa toimintamuodossa, tietokoneeseen kytkettynä. Klassisessa toimintamuodossa ST-2000 Expert laite ja NOS Pro - sovellus antavat jokaisen laukauksen jälkeen sekä ampujalle että kouluttajalle välittömän, graafisen tai numeerisen palautteen suorituksesta. Tavallisesti Basic Training ammunta tapahtuu sisäradalla, lyhyillä etäisyyksillä, ampumalla skaalattuun DG tarraheijastimella varustettuun tauluun. ST-2000 Expert laite on kytkettynä tietokoneeseen (2 laitetta/tietokone). Basic Training ammuntaa on myös mahdollista harjoitella ulkoradalla, normaaleilla ampumaetäisyyksillä. Tällöin taulut varustetaan usealla P38 yksikköprismalla tai 4P38 prismaryhmällä. Ulkoharjoittelussa käytettäviksi tietokoneiksi soveltuvat parhaiten kenttäkelpoiset tietokoneet. Basic Training ammunnassa käytetään NOS Pro sovellusta. Käytettäessä ST-2000 Expert laitetta Basic Training ammuntaan tarvitaan seuraavat varusteet: ST-2000 Expert laite ja USB-kaapeli Taulu varustettuna DG tarraheijastimella (luokka) P38 yksikköprismalla/ 4P38 prismaryhmällä PC, jossa Windows käyttöjärjestelmä ja USB portti/portit NOS Pro sovellus Rynnäkkökivääri Toimi näin: Basic Training ammunnassa ammutaan yleensä kiinteillä radoilla, pystystä, polvelta tai makuulta, tunnetuilla etäisyyksillä. Perusharjoittelu sopii alokkaiden kouluttamiseen. 1. Vie taulu halutulle ampumaetäisyydelle 2. Kiinnitä ST-2000 Expert laite/laitteet rynnäkkökivääriin 3. Kytke laite/laitteet USB kaapelilla PC:n USB-porttiin 4. Käynnistä NOS Pro sovellus 5. Valitse haluttu toimintamuoto NOS Pro sovelluksessa 6. Tarvittaessa kohdista mekaanisesti tai ohjelmallisesti 7. Aloita harjoittelu Noptel ST-2000 Expert Käyttäjän opas 17

18 Expert -laite Kiinteä etäisyys Taulu PC-tietokone USB -liitäntä Kuva 17. Esimerkki Basic Training, tarvittavat osat 2.3 Advanced Training ST-2000 Expert laite soveltuu harjoitteluun pitkillä etäisyyksillä, muuttuvissa olosuhteissa. Laite voi olla kytkettynä tietokoneeseen tai sitä voi käyttää itsenäisenä laitteena ST-2000 Expert itsenäisenä laitteena Kun ST-2000 Expert laitetta käytetään itsenäisenä laitteena, kaikki ammutut laukaukset tallentuvat laitteen sisäiseen muistiin. Ammunnan aikana ampuja saa laitteen näytöltä tiedon osumasta sekä osuman paikasta taululla. Laukaukset ladataan tietokoneelle harjoituksen jälkeen, jolloin ampuja ja kouluttaja saavat yksityiskohtaisen palautteen kustakin laukauksesta. Advanced Training ammunta tapahtuu yleensä kiinteällä ampumaradalla, pitkillä etäisyyksillä rengastauluun tai rengas- ja siluettitaulun yhdistelmään. Taulun koko ja ampumaetäisyys asetetaan (luodaan) NOS Pro sovelluksella ja ladataan laitteen muistiin. Käytettäessä ST-2000 Expert laitetta Advanced Training ammuntaan itsenäisenä laitteena, tarvitaan seuraavat varusteet: ST-2000 Expert laite Taulu varustettuna P38 yksikköprismalla tai 4P38 prismaryhmällä Rynnäkkökivääri Optio: PC, USB kaapeli, NOS Pro sovellus 18 Harjoitteluesimerkkejä

19 Toimi näin: 1. Vie taulu halutulle ampumaetäisyydelle 2. Kiinnitä ST-2000 Expert laite rynnäkkökivääriin 3. Kohdista laite mekaanisesti 4. Valitse Classic valinnasta Mode 5. Valitse haluttu taulu ohjainpainikkeilla 6. Aloita harjoittelu Expert - laite m Taulu Kuva 18. Esimerkki Advanced Training itsenäisenä laitteena ja pitkillä etäisyyksillä Tietokoneeseen kytkettynä Kun ST-2000 Expert laitetta käytetään kytkettynä tietokoneeseen kaapelilla tai langattomasti, kaikki ammutut laukaukset tallentuvat tietokoneen kovalevylle. Laukaukset toistetaan tietokoneen näytöllä välittömästi laukauksen jälkeen. Harjoituksessa voidaan ampua eri ampuma-asennoista, kiinteillä tai liikuteltavilla radoilla, pitkillä etäisyyksillä. Harjoittelussa voidaan käyttää lisä-varusteena saatavaa, rynnäkkökivääriin asennettavaa pneumaattista rekyylilaitteistoa. Langatonta tiedonsiirtoa voidaan käyttää, jos Bluetooth-moduli on asennettuna. Käytettäessä ST-2000 Expert laitetta Advanced Training ammuntaan tietokoneeseen kytkettynä, tarvitaan seuraavat varusteet: ST-2000 Expert laite ja USB-kaapeli/Bluetooth-moduli Taulu varustettuna P38 yksikköprismalla/ 4P38 prismaryhmällä PC, jossa Windows käyttöjärjestelmä ja USB/Bluetooth portti NOS Pro -sovellus Rynnäkkökivääri Noptel ST-2000 Expert Käyttäjän opas 19

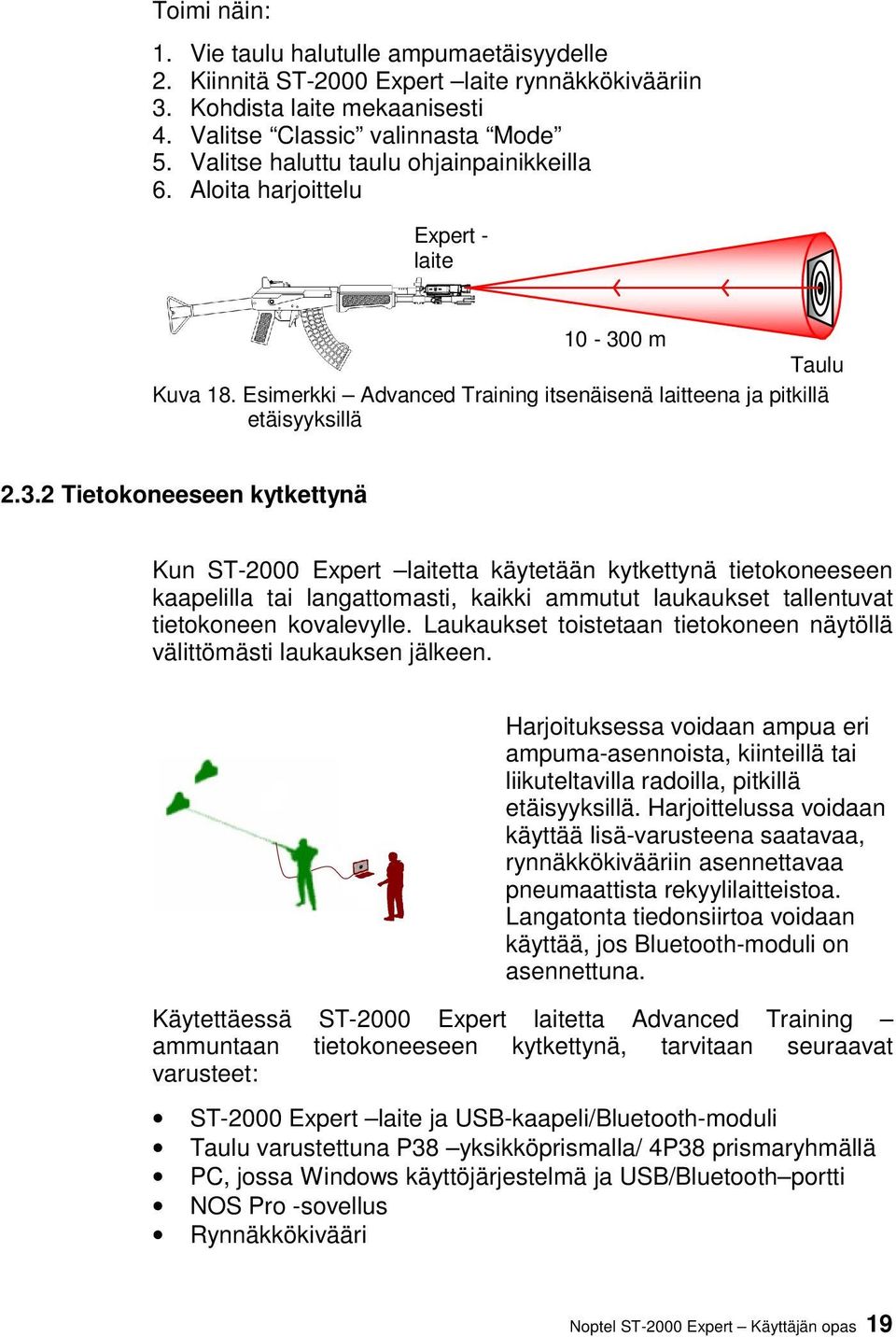

20 Toimi näin: 1. Vie taulu halutulle ampumaetäisyydelle 2. Kiinnitä ST-2000 Expert laite/laitteet rynnäkkökivääriin 3. Langaton: Laita laite/laitteet päälle ja kohdista mekaanisesti 4. Langallinen: Kytke laite/laitteet USB kaapelilla PC:n USB-porttiin 5. Käynnistä NOS Pro sovellus 6. Valitse haluttu toimintamuoto NOS Pro sovelluksessa 7. Aloita harjoittelu Langaton m Taulu PC-tietokone USB -liitäntä Kuva 19. Esimerkki Advanced Training ammunta kytkettynä tietokoneeseen 20 Harjoitteluesimerkkejä

21 3 NOS Pro -sovellus Kun ST-2000 Expert laitetta käytetään tietokoneeseen kytkettynä, asetusten valinnat, ammunnan ohjaus sekä laukausten analysointi tehdään NOS Pro sovelluksella. Lisäksi kohdistuksen hienosäätö voidaan tehdä NOS Pro sovelluksessa olevan ohjelmallisen kohdistuksen avulla. Asenna NOS Pro -sovellus laittamalla asennuslevy tietokoneeseen ja valitse valikosta Install NOS Pro vaihtoehto. Asennusohjelma ohjaa asennuksen vaihe vaiheelta läpi. Lisätietoa järjestelmästä löytyy valitsemalla Browse vaihtoehto CD:n valikosta. Kuva 20. NOS Pro sovelluksen asennus 3.1 Aloitus NOS Pro sovellus käynnistetään valitsemalla: Start Noptel Training Systems NOS Pro. Ohjelman käynnistyttyä ilmestyy näyttöön päävalikko: Klassinen toimintamuoto (aloitus & asetus) Dynaaminen toimintamuoto (aloitus & asetus) Päättyneen harjoitteen lataus (download) Expert-laitteelta Sovelluksen asetukset Poistu Aikaisemmin tallennettujen harjoitteiden avaus Kytkettyjen laitteiden määrä Klikkaa kytkeäksesi laite tai laitteet uudelleen. Kuva 21. NOS Pro - Päävalikko Noptel ST-2000 Expert Käyttäjän opas 21

22 Kun päävalikko on näkyvissä, sovellus odottaa laitteita kytkettäväksi. Kytke tällöin laite USB-portiin ja odota hetkinen. Kun uusi Expert-laite kytketään Windows-koneeseen, USB-laiteohjaimet asennetaan automaattisesti Internet-verkon avulla. Kytkettyjen laitteiden määrä näkyy päävalikon vasemmassa alanurkassa. Kun käytetään langatonta yhteyttä, asenna ja ota ensin käyttöön Bluetooth-isäntälaitteen ohjaimet. Huomioi, että yhtä aikaa kytkeytyneiden bluetooth-laitteiden määrä on rajoitettu kahteen laitteeseen. Päävalikosta voidaan käynnistää klassinen tai dynaaminen toimintamuoto, ladata ammutun harjoitteen dataa ST-2000 Expert laitteelta, sekä avata ja tarkastella tietokoneen kovalevylle tallennettuja harjoitusjaksoja/harjoitteita. 3.2 Käyttöliittymä Pääkontrollipaneelin kautta ohjataan kaikkia tietokoneeseen kytkettyjä laitteita/ampujia. Kohdistus (reset) Harjoittelu Näytä kaikki ampujat Näytä valittu ampuja Näytä taulu, XY(t), R(t), yhteenveto Hallitse ampujia ja harjoitteita Sulje ja aloita uusi harjoite Kuva 22. Pääkontrollipaneeli 22 NOS Pro -sovellus

23 Pääkontrollipaneelin ensimmäisellä painikkeella valitaan toimintamuodoksi kohdistus tai ammunta. Kohdistus / ammunta Lähetä tekstiviesti (vain seuranta) Tietokoneeseen voi olla kytkettynä useita ampujia samaan aikaan. Pääkontrollipaneelin toisella painikkeella valitaan näyttöön yksi ampuja tai useampi ampuja. Pääkontrollipaneelin kolmannen painikkeen kautta hallitaan ampujaryhmien tai yksittäisen ampujan tietoja sekä talletetaan harjoitteita. Valittu ampuja Kaikki ampujat Ampujat / Talletus Tietokoneelle tallennetut harjoitusjaksot ja laukaukset voidaan esittää useilla eri tavoilla. Yleisimmin käytetty esitystapa on taulunäyttö. Muita esitystapoja ovat XY(t) näyttö, jossa aseen vaakaja pystysuuntaiset liikkeet näytetään suhteessa aikaan, R(t), jossa näytetään aseen suuntauksen etäisyys taulun keskipisteen suhteutettuna aikaan. Lisäksi käytettävissä on myös kaikkien ammuttujen laukausten yhtäaikainen näyttö, jossa esitetään myös laukausten painopiste. Yhteenveto on myös saatavilla. Toistonäyttöjen painikkeet Taulu XY(t) R(t) Yhteenveto Kontrollipainikkeet: Sulje nykyinen ikkuna Palaa käyttöjärjestelmään Hyväksy ja sulje Lähennä/loitonna Noptel ST-2000 Expert Käyttäjän opas 23

24 3.3 Dynaaminen toiminta ST-2000 Expert laitteen dynaamista toimintaa edellyttävissä harjoituksissa/harjoitteissa laitetta käytetään yleensä itsenäisenä laitteena. Harjoituksen asetukset sekä laitteen mekaaninen kohdistus tehdään ennen varsinaisen harjoituksen alkua. Harjoituksen aikana ampuja näkee osumat ja ohilaukaukset laitteen näytöltä. Kun ST-2000 Expert laitetta käytetään dynaamisessa toimintamuodossa erillislaitteena, tiedot laukauksista tallennetaan laitteen sisäiseen muistiin. Laukauksesta tallennetaan 0,5 sekuntia. Harjoituksen jälkeen laukaukset voidaan purkaa tietokoneelle katselmointia ja talletusta varten. Kytke Irroita Asetus & Kohdistus Field Training Irroita Kytke Lataus & Talletus Harjoitus Osuman näyttö Toisto Kuva 23. Esimerkki itsenäisenä laitteena suoritettavasta Field Training ammunnasta Field Training harjoite aloitetaan painamalla päävalikossa painiketta Dynaaminen moodi. Sen jälkeen valitaan harjoitelistasta harjoittelun asetukset (taulu). Lopuksi käyttäjä voi valita jonkun seuraavista toiminnoista: Ohjelmoi harjoitteen taulu ja muut asetukset -toiminto valitaan, kun ST-2000 Expert laitetta käytetään itsenäisenä laitteena. Aloita harjoittelu toiminto valitaan, kun ST-2000 Expert laitetta käytetään tietokoneeseen kytkettynä. Muokkaa harjoitelistaa tai harjoitteen taulua ja asetuksia (Työkalut painike). 24 NOS Pro -sovellus

25 2. Ohjelmoi kenttäharjoite 1. Valitse taulu Aloita harjoittelu Työkalut harjoitelistan ja taulun muokkaamiseen Kuva 24. Harjoitelista Dynaaminen toimintamuoto Muokataksesi harjoitelistaa tai yksittäista taulua paina Työkalut - painiketta nähdäksesi lisää painikkeita. Siirrä valittu taulu ylös/alas Lisää uusi taulu Poista valittu taulu Kuva 25. Harjoitelista Työkalut Muokkaa valittua taulua Avaa / Talleta harjoitelista Harjoitelista voidaan muokata halutuksi ja tallettaa muistilaitteelle kuten esim. muistitikulle. Aiemmin luotu harjoitelista voidaan kopioida toisiin tietokoneisiin ja ottaa halutessa nopeasti käyttöön. Noptel ST-2000 Expert Käyttäjän opas 25

26 Kuva 26. Muokatun harjoitelistan avaaminen Vihje: Oletusharjoitelista voidaan asettaa sovelluksen asetuksissa painamalla Oletuslajit painiketta (kuva 48) Siluetin asetus ja muokkaus Field Training ammunta tapahtuu yleensä ulkona maastossa tai kaupunkimaisessa ympäristössä. Yleisin Field Training ammunnassa käytetty taulu on siluettitaulu. Kun määritellään uusi dynaaminen harjoittelutilanne, ST-2000 Expert laite kytketään tietokoneeseen. Valitse harjoitelistasta haluttu harjoite ja paina Työkalut > Muokkaa painiketta. Avautuvassa Harjoiteasetukset lomakkeessa on useita asetussivuja. Field Training asetuksia varten käytetään asetussivuja Yleistä ja Siluetti. Yleistä -asetukset Huomatukset Kuvaus harjoitelistassa näkyvä otsikkoteksti Siluetin numero valittu siluettitaulu (1..10) Prismojen lukumäärä tavallisesti 1 (kpl) m ja enemmän pitemmille etäisyyksille Ammusten lukumäärä alaspäin laskenta nollaan lopetus Viritysviive tyypillinen patruunan latausaika (s) Käynnistyskulma lepotilan/käynnistyksen rajakulma (º) Virransäästöviive aikaviive ennen lepotilaa (s) Hyväksymiskulma laukausten hylkäysten rajakulma (º) 26 NOS Pro -sovellus

27 Liipaisun herkkyys (säätöpalkki) Kevyt Normaali Raskas Aseta raskaaksi vältääksi virheliipaisut Lisäksi on olemassa on/off -asetukset, joilla voi asettaa päälle tai pois päältä seuraavat toiminnot: Salli virransäästö Käytä näyttöä Osumanilmaisu Laukausääni käytä lepotilaa tai päällä koko ajan näytä osumat laitteen näytössä lähetä optinen kaatokeila, kun osuma sisäinen merkkisummeri päälle/pois Tallenna / lataa taulun asetukset Kuva 27. Yleiset asetukset (NT15) Huom.: Älä käytä siluetti/taulunumeroa 0! Taulunumero 0 on varattu väliaikaiseen käyttöön silloin, kun ST-2000 Expert laitetta käytetään tietokoneeseen kytkettynä. Sitä ei voi valita käytettäessä ST-2000 Expert laitetta itsenäisenä laitteena. Harjoiteasetukset lomakkeen alareunassa sijaitsevat painikkeet ovat yhteisiä kaikille lomakkeen asetussivuille. Niitä käytetään taulun asetusten lataukseen sekä talletukseen. (NOS Pro, XML asetustiedostot. Siluettitaulun asetuksia muokataan Harjoitteet [Työkalut > Muokkaa] > Harjoiteasetukset > Siluetti asetussivulla. Siluetin esikatselukuva näkyy asetussivun vasemmassa puoliskossa. Kun asetukset ovat valmiit, päivitä asetukset painamalla Hyväksy painiketta. Noptel ST-2000 Expert Käyttäjän opas 27

28 Siluetti-asetukset Huomautukset Taulun nimi nimi, joka näkyy laitteen näytössä Nimellisetäisyys tyypillinen ampumaetäisyys ( m) (metriä/jaardia asetus valittavissa) Taulun koko siluetin fyysinen koko (cm/tuumaa asetus valittavissa) Käytä taulun korkeutta tai leveyttä, kumpi vain on suurempi. Leikepöytätoiminnot lue/vie (bittikartta) leikepöydän avulla Kuva 28. Siluetin asetukset Siluettikuvio voidaan piirtää, sitä voidaan muokata ja muuttaa oikeaan tarkkuuteen millä tahansa piirto-ohjelmalla. Lue leikepöydältä ja Vie Leikepöydälle painikkeita käytetään normaalin Windows leikepöydän kanssa (copy/paste). Kuvan tarkkuus on aina 64 x 64 pistettä (pikseliä). Kutakin pistettä kohden on käytettävissä 4 väriä seuraavasti: Field Training valkoinen Ohi Advanced Training punainen Tappo musta Osuma harmaa Sivu (läheltä ohi) 28 NOS Pro -sovellus

29 3.3.2 Harjoituksen lataaminen laitteesta tietokoneeseen (download) Viimeisin harjoitus siirretään ST-2000 Expert laitteen muistista tietokoneelle valitsemalla päävalikosta Lataa ammunta Kytke ST-2000 Expert laite kaapelilla tietokoneen USB porttiin ja odota hetki latausprosessi käynnistyy automaattisesti. Älä irrota USB kaapelia ennen kuin lataus on päättynyt. Ampujan nimi voidaan syöttää latauksen aikana. (Kuva 29.) Downloadlatauspalkki Kuva 29. Lataus ja ampujan nimen syöttö Lataukseen kulunut aika sekä latauksen arvioitu kesto esitetään latauspalkissa. ST-2000 Expert laitteen sisäinen muisti voidaan tyhjentää latauksen jälkeen laittamalla Tyhjennä laukaukset lataamisen jälkeen asetus päälle Harjoituksen katselu jälkikäteen Harjoituksessa ammutut laukaukset voidaan esittää jälkikäteen kahdella tavalla: kaikki laukaukset kerralla tai yksi laukaus kerrallaan. Kun näyttöön on valittu kaikki laukaukset kerralla, yksittäiset laukaukset esitetään näytön alareunassa sijaitsevalla aikajanalla. Jos halutaan tarkastella yksittäistä laukausta, osoitin viedään halutun laukauksen päälle ja klikataan hiiren vasenta painiketta. Tällöin taulussa esitetään ainoastaan valitun laukauksen data. Jos laukaukset on ammuttu hyvin nopeasti peräkkäin (esim. kaksoislaukaus), laukaukset esitetään automaattisesti samassa yksittäisen laukauksen näytössä. Kaikki laukaukset saadaan näkyviin klikkaamalla hiiren vasenta painiketta taulun päällä (kuva 31.) Noptel ST-2000 Expert Käyttäjän opas 29

30 Työkalupalkki Aloita / Lopeta Aikajana Klikkaa yksittäinen laukaus tai tuplaklikkaa (tihennä/laajenna) aikajanaa Kuva 30. Esimerkki Field Training Kaikki laukaukset Työkalupalkki sisältää ohjauspainikkeet ja ampujan tiedot. Aloita/Lopeta painikkeella aloitetaan ja lopetetaan reaaliaikainen mittaus (ts. ammunta). Aseen (laitteen) kallistus- ja kiertokulmat näytetään mittauksen aikana kuvakkeella. Ammuttu harjoitus talletetaan painamalla Talletus painiketta. Kallistus ja kiertymä Zoomaus Talletus / Tulostus Tähtäysura Klikkaa nähdäksesi kaikki laukaukset Kaksoislaukaus Kuva 31. Esimerkki Field Training Yhden laukauksen näyttö Taulunäyttöä voi suurentaa ja pienentää liu uttamalla työkalupalkin oikeassa laidassa sijaitsevaa liukusäädintä ylös/alas hiiren pyörällä. 30 NOS Pro -sovellus

31 3.4 Klassinen toiminta Harjoiteltaessa luokkahuoneessa tai ampumaradalla ST-2000 Expert laitetta käytetään yleensä tietokoneeseen kytkettynä. Harjoitteen asetukset sekä mekaaninen ja ohjelmallinen kohdistus tehdään tarpeen mukaan, ennen harjoittelun aloittamista. Ammuntaa voi seurata reaaliaikaisesti tietokoneen näytöltä ja laukaus toistetaan sekä analysoidaan välittömästi laukauksen jälkeen. Kaikki laukaukset tallennetaan halutessa tarkastelua varten. Kytke laitteet Asetus & Kohdistus [advanced] Irroita laitteet Toisto & Analyysi Ammunta 10.0 Toista tulos Talletus Kuva 32. Esimerkki perusammunnanharjoittelusta Basic Training ammunta ST-2000 Expert laite tietokoneeseen kytkettynä aloitetaan valitsemalla harjoitelistasta haluttu rengastaulu ja painamalla sen jälkeen Aloita painiketta. Ohjelmoi klassinen harjoittelu, irrallaan tietokoneesta 1. Valitse taulu 2. Aloita perusharjoittelu Kuva 33. Harjoitelista Klassinen toimintamuoto Noptel ST-2000 Expert Käyttäjän opas 31

32 Laitetta voidaan käyttää myös itsenäisenä laitteena irroittamalla se tietokoneesta. Tässä tapauksessa osumatulos nähdään laitteen näytössä. Ampuja voi myös toistaa aiempien laukausten tulokset laitteen ohjainpainikkeiden avulla. Kun ST-2000 Expert laite toimii itsenäisenä laitteena, laukaukset tallennetaan laitteen sisäiseen muistiin. Tähtäysaikaa tallennetaan 1,5 sekuntia/laukaus käytettäessä klassista toimintamuotoa Rengastaulun asetukset Basic Training ammunta järjestetään usein luokkahuoneessa. Perusharjoittelussa käytettään yleensä rengastaulua. Rengastaulun asetuksia muokataan Harjoitteet [Työkalut > Muokkaa] (kuva 33.) > Harjoiteasetukset > Rengastaulu välilehdellä (kuva 34). Rengastaulun esikatselukuva näkyy välilehden vasemmassa puoliskossa. Rengastaulu -asetukst Huomatukset Taulun nimi graafisessa näytössä näkyvä nimi Etäisyys esim m (100, 200, 300 yd) Kaliberi 5.56 mm (0.22 ), 7.62 mm (0.30 ), jne. Suurin rengas normaalisti 10, voi olla pienempi (..10) Pienin rengas normaalisti 1, voi olla suurempi (1..) X-rengas napakympin halkaisija (mm) Suurin halkaisija kymppiringin halkaisija (mm) Rengasväli renkaiden etäisyys toisistaan (mm) Sisävalkoinen aseta jos keskellä valkoinen alue(mm) Musta halkaisija (rengas) josta musta alue alkaa (mm) Osumarengasraja osuman ilmaisun tulosraja (0.1) Muutamia lisäasetuksia, joilla valitaan SI/US yksiköt ja asiakaskohtaiset rengastaulut: Kansainväliset (mitat) Rengasvälit metrit tai jaardit / mm tai tuumaa asiakaskohtaiset renkaat 32 NOS Pro -sovellus

33 Yleiset asetukset Esikatselu Rengastaulu asetukset Talleta & lataa taulun asetukset Kuva 34. Rengastaulun asetussivu (RK) Kun taulu on valmis lisättäväksi harjoitelistaan, paina Hyväksy painiketta. Taulu talletetaan tietokoneen massamuistiin tai ST-2000 Expert laitteen sisäiseen muistiin Muuta välilehdellä. Tämän jälkeen taulu voidaan valita harjoittelukäyttöön ST-2000 Expert laitteen menusta. Taulu voidaan myös avata tietokoneen kovalevyltä tai ladata laitteen muistista muokattavaksi Muut asetukset Muuta välilehdellä muokataan käyttäjäkohtaisia ominaisuuksia, sekä määritellään ST-2000 Expert laitteen kiinnityspaikka aseessa. Kuva 35. Muuta asetussivu klassisessa muodossa Ominaisuus Huomatus Laitteen ampumalajit, ylläpidä tietty Taulunumero Lataa Lue taulu laitteen sisäisestä muistista Tallenna Talleta taulu laitteen sisäiseen muistiin Poista Poista taulu laitteen muistista Noptel ST-2000 Expert Käyttäjän opas 33

34 Päivitä laite Erikoiskäyttö Käytä rengastaulua Käytä siluettia Lukitse näppäimet ylläpidä laitteen näytön kuvakkeet jne. dynaamisessa/klassisessa muodossa dynaamisessa/klassisessa muodossa poistaa << >> näppäimet käytöstä Laitteen kiinnitys Piipun päällä oletuskiinnitys Vasemmalla/Oikealla tai Piipun alla;vaihtoehtoisia kiinnityspaikkoja Muuta välilehden asetukset ovat yhteisiä sekä klassiselle että dynaamiselle toimintamuodolle ja ne voivat muuttua NOS Pro - sovellusohjelman eri versioissa Ohjelmallinen kohdistus ST-2000 Expert laite voidaan kohdistaa ohjelmallisesti aina, kun sitä käytetään klassisessa toimintamuodossa tietokoneeseen kytkettynä. Ohjelmallinen kohdistus voidaan tehdä joko yhdelle ampujalle kerrallaan tai kaikille ampujille samanaikaisesti. Kun kohdistus tehdään yhdelle laitteelle, painetaan ko. ampujan työkalupalkin Kohdistus painiketta. Jos halutaan kohdistaa kaikki tietokoneeseen kytketyt laitteet samanaikaisesti, painetaan ohjauspaneelin Kohdistus painiketta. Tämän jälkeen ampuja ampuu tarvittavan määrän laukauksia. Kohdistuksen jälkeen painetaan samaa painiketta uudelleen, jolloin siirrytään takaisin ammuntatilaan. Kohdistus Kohdistuspiste (vihreä) Nykyinen tähtäyspiste Kohdistuksen ulkoraja Kuva 36. Ohjelmallinen kohdistus Kohdistuspiste lasketaan automaattisesti kolmen viimeisimmän laukauksen mukaan. Ampujan tähtäyspisteen pitää sijaita keltaisen ympyrän sisäpuolella. Muussa tapauksessa tähtäyspiste siirretään laitteen mekaanisten X- ja Y-säätöjen avulla (kappale 1.1.3) ympyrän sisäpuolelle ja jatketaan ohjelmallista kohdistusta. 34 NOS Pro -sovellus

35 3.4.4 Analyysimalli Ammunnanharjoittelun analyysimallissa ampumasuoritus jaetaan kolmeen peruselementtiin, jotka ovat: pito, tähtäys ja liipaisukontrolli. Tulos Pito Tähtäys Liipaisukontrolli Kuva 37. Ammunnanharjoittelun analyysimalli Tuloksen tekijät Laukauksen pika-analyysi näytetään jokaisen laukauksen jälkeen ampujan näytössä. Pika-analyysi voidaan näyttää silloin kun tähtäyksestä saadaan tilastolliseen laskentaan tarvittava määrä mittausnäytteitä, tavallisesti vähintään 1.2 sekunnin ajalta Toistot ja pika-analyysi Laukaus voidaan toistaa NOS Pro -sovelluksessa usealla tavalla. Yleisimmin käytetty toistomuoto on taulunäyttö. Taulunäytössä laukauksen osumapaikka näytetään ristin keskellä valkoisena pisteenä. Edeltävät laukaukset esitetään punaisella pisteellä. Viimeisimmän laukauksen tulos ja osuman sektori näytetään taulunäytön vasemmassa ylänurkassa. Työkalupalkin painikkeilla suoritetaan toiminnot valitulle ampujalle. Valittavia toimintoja ovat ohjelmallinen kohdistus, laukausten toisto, sekä pika-analyysin asetukset: ampuma-asento ja arvioinnin vaikeustaso. Näytön alareunassa näkyvältä aikajanalta voidaan etsiä ja toistaa halutut laukaukset. Hiiren kaksoisklikkaus aikajanan päällä muuttaa janan skaalausta. Noptel ST-2000 Expert Käyttäjän opas 35

36 Tulos Työkalupalkki Pika-arviointi Graafiset elementit: Aikajana Viimeisin laukaus Edelliset laukaukset Pitolaatikko Keskim. tähtäyspiste Keskim. osumapiste Kuva 38. Esimerkki taulunäytön elementeistä Taulunäyttöä voi zoomata sisään ja ulos valitsemalla ensin zoomliukusäädin työkalupalkista ja pyörittämällä hiiren pyörää, jos se on olemassa. Viimeisimmän laukauksen pitolaatikko piirretään sinisellä. Pitolaatikon koko ja muoto kertoo ampujan pitokyvystä. Pitolaatikko laajenee aseen pysty- ja vaakasuuntaisten liikkeiden mukaan. Kun osumapiste on pitolaatikon sisällä, liipaisukontrolli on useimmiten ollut hyvä. Jos osumapiste on pitolaatikon ulkopuolella, liipaisukontrolli on ollut huono. Hyvä pito, tähtäys ja liipaisukotrolli Hyvä vaakapito, mutta laaja pystysuuntainen liike Hyvä pystypito, mutta laaja vaakaliike ja heikko liipaisukontrolli Kuva 39. Esimerkkejä pidon ja liipaisukontrollin arvioinneista Pika-analyysi esitetään ampujan ikkunan oikeassa yläkulmassa liikennevaloilla. Kullekin peruselementille on oma liikennevalonsa. Vihreä valo merkitsee hyvää suoritusta, keltainen valo merkitsee keskinkertaista suoritusta ja punainen merkitsee heikkoa suoritusta. Myös osumatulos arvioidaan liikennevalolla. Liikennevalojen vasemmalla puolella näytetään laukauksen yleisarvio. Mitä korkeammalle palkin väri nousee, sitä parempi on ollut suoritus. Pika-arviointi perustuu ampuma-asennon ja arvioinnin vaikeustason asetuksiin. Molempia niitä voidaan muuttaa klikkaamalla työkalupalkin kuvakkeita. 36 NOS Pro -sovellus

37 Ampuma-asennot Seisaalta Polvelta Yleisarvio Vaikeustaso Expertti Tarkk ampuja * Makuulta Tuloksen tekijät Kuva 40. Pika-arvioinnin elementit (* oletukset) *Aloitteleva Muita laukauksen toistomuotoja ovat XY(t) ja R(t) näytöt. Niitä käytetään laukauksen yksityiskohtaiseen analysointiin. Molemmissa toistomuodoissa aika tähtäyksen alkuhetkestä laukaukseen esitetään vaaka-akselilla. Tähtäys alkaa näytön vasemmasta reunasta ja päättyy liipaisuhetkeen näytön oikeassa laidassa. Tähtäyksen aloitus 10-rengas Aika-akseli Taulun keskusta Liipaisuhetki Tulosakseli Kuva 41. Esimerkkejä XY(t) ja R(t) toistonäytöistä XY(t) näytössä tähtäysprosessi esitetään jaoteltuna vaakasuuntaiseen (X) ja pystysuuntaiseen (Y) liikkeeseen. R(t) näytössä esitetään tähtäyksen (resultanttivektorin) etäisyys taulun keskipisteeseen. Taulunäytössä, jossa esitetään kaikki osumat, näytetään myös osumakeskeispiste (COG). Kaikkien laukausten jakauma on näkyvissä näytön vasemmassa laidassa. Noptel ST-2000 Expert Käyttäjän opas 37

38 Osumakeskeispiste (COG) Klikkaa nähdäksesi Kaikki osumat Valitse ja klikkaa nähdäksesi vain yksi laukaus Kuva 42. Esimerkki kaikkien laukausten näytöstä 3.5 Lisäominaisuudet Session yhteenveto Harjoitussession yhteenveto voidaan tuoda näyttöön aina, kun painike on näkyvissä työkalupalkissa. Klassisessa toiminta-muodossa yhteenveto sisältää laukauksen järjestysnumeron, osumatuloksen ja osuman sijainnin taulun sektorissa sektori), tähtäysajan keston sekunneissa (Täht s), tähtäyskeskipisteen (TähtX/TähtY), Pidon hajonnan (PitoX/PitoY), sekä pika-analyysin. Dynaamisessa toimintamuodossa yhteenveto sisältää osuma/ohi tiedon ja tähtäysajan. Yleisarvio Pika-arviointi Arvion yhteenveto Seuraava sivu Kuva 43. Esimerkki klassisen harjoittelusession yhteenvedosta 38 NOS Pro -sovellus

39 3.5.2 Ryhmien, ampujien ja sessioiden hallinta Ampujat voidaan järjestellä ryhmiksi. Muokkaa painikkeella avataan nimilistaeditori. Nimilistaeditorissa voidaan luoda ja poistaa ampujia ja ryhmiä (esim. joukkue tai komppania), sekä tallettaa ja ladata niitä NOS Pro nimilistoilta (XML tiedostot). Ryhmien nimilistat Tulosta session tiedot Tallenna session tiedot Hyväksy nimet ja sulje Kuva 44. Ampujat ja sessiot Nimilistojen editointi Harjoitussessio talletetaan tietokoneelle painamalla Tallenna painiketta ja tulostetaan painamalla Tulosta painiketta. Huomaa, että yksittäisten ampujien suoritukset voidaan tulostaa myös ampujan näytön työkalupalkista. Kun ryhmät on luotu, valitse ensin ryhmä ja paina sitten merkkiä (kuva 44). Sen jälkeen valitse tai etsi kyseisen joukkueen nimilistalta haluttu ampuja (kuva 46). Painamalla Ryhmien nimilistat painiketta avautuu nimilistan muokkaus -ikkuna, jossa hallitaan ryhmien ja niihin kuuluvien ampujien nimiä. Lisää uusi ryhmä Poista ryhmä Lisää uusi ampuja Poista ampuja Hyväksy muutokset Avaa tai talleta nimilistat Kuva 45. Nimilistojen hallinta Noptel ST-2000 Expert Käyttäjän opas 39

40 Joissakin tapauksissa ryhmien nimilistat voivat kasvaa hyvin pitkiksi. Ampujan nimeä voidaan etsiä listasta kirjoittamalla muutamia hakumerkkejä hakukenttään. Ampujat, joiden nimestä löytyy hakumerkkejä vastaavat merkit, näytetään alapuolella olevassa ryhmän ampujien listassa. Valitse listasta yksi ampuja ja paina hyväksymispainiketta, niin valittu ampujan nimi kopioituu ampujalista ikkunaan. Kuva 46. Ampujan haku ryhmän nimilistasta Aiemman suorituksen avaaminen Aikaisemmin talletettu harjoitussessio avataan seuraavasti: paina päävalikossa (kuva 21.) Avaa Tallennettu, jolloin näyttöön aukeaa Avaa tallennettu ikkuna. Kuva 47. Aikaisemmin tallennetun session avaaminen Valitse harjoitussessio ikkunassa näkyvästä listasta ja paina Avaa painiketta. Jos haluttu sessio ei löydy listasta, paina... painiketta etsiäksesi muista kansioista. 40 NOS Pro -sovellus

41 3.5.4 Sovelluksen asetukset Sovelluksen asetukset sisältävät harjoitteiden oletukset, jotka tulevat voimaan ohjelmaa käynnistettäessä. Jotkut asetukset, kuten pikaarvioinnin oletukset, toimivat myös harjoitussessioiden aikana. Kuva 48. Sovelluksen asetukset Käyttöliittymän kieli voidaan vaihtaa painamalla Language painiketta. Haluttu kieli voidaan valita tarjolla olevien kielitiedostojen listasta. Jokaista kielitiedostoa voi muokata millä tahansa tekstieditorilla, kuten esim. Windows Notepad ohjelmalla. Valittuasi haluttu kieliversio, paina OK ja käynnistä ohjelma uudelleen. Asetukset Huomautus Käynnistä laitteet automaat. mittauksen käynnitys aloittaessa Tyhjennä laukaukset latauksen jälkeen muistin tyhjennys Näytä tiedoston nimi kysy aina tiedoston nimi poistuttaessa Yksinkertainen käyttöliittymä piilottaa osan työkalurivin painikkeista Tiedon ulosviesti verkossa katso lisää kappaleesta Rajoita näytetyt laukaukset tyhjentää välillä ampujan näytön Pika-arvioinnin oletukset Ampuma-asento Taitotaso Verkkoasetukset Huomautus pystystä, polvelta tai makuulta asiantuntija, tarkk ampuja tai luokittelematon Huomautus Seuranta, Suoritus, Ei käyt. katso lisää kappaleesta 4.3 Noptel ST-2000 Expert Käyttäjän opas 41

42 3.5.5 USB-laiteohjaimet ST-2000 Expert laitteen vaatimat USB ohjaimet on tehnyt USB muuntimen piirivalmistaja (FTDI). Yleensä USB laiteohjainten asennus tapahtuu automaattisesti. Ohjaimen lisäasetukset: paina hiiren oikeaa painiketta ja valitse Properties.. Kuva 49. Windows Kontrollipaneeli / Laiteasetukset - USB-laiteohjaimet Jos USB ohjaimet eivät ole tulleet käyttöjärjestelmän mukana, tarvitaan internet yhteys ja päivitys (eng); Control Panel: Check for updates > System and Security > Windows Update. Tarkistus ja asennus tehdään kaksi kertaa; Ensin asennetaan USB Serial Converter ja sen jälkeen USB Serial Port. Kuva 50. Esimerkki Windows 7 päivitys, FTDI USB -laiteohjaimet USB-ohjainten latauspaikkoja: NOS Pro -sovellus

43 4 Lisätietoa ST-2000 Expert laitteen mittausosa on LED (Light Emitting Diode) laite, jonka optinen säde on silmäturvallinen (kts. 4.6 Varoitukset ja luokitukset). 4.1 Taulut ja tarkkuus Tauluna voidaan käyttää erilaisia siluetteja. Siluettitaulu varustetaan P38-yksikköprismalla. Prisma kiinnitetään taulun haluttuun keskipisteeseen. Tarkkuus dynaamisessa toimintamuodossa: Etäisyys Prisma Tarkkuus m P38 +/- 5cm Taulun mitat:~ 0.4 x 0.4 m Kuva 51. Esimerkki siluettitaulusta Monissa tapauksissa Expert kykenee mittaamaan myös 7.5 metriä lyhyemmällä etäisyydellä. Joskus Osuma CRH (Close Range Hit) voi näkyä, joka ilmaisee ettei tarkkaa osumapaikka voinut laskea. Kun ampumaetäisyyttä pidennetään, lisätään käytettävien prismojen määrää. Tällöin säilytetään riittävä mittaustarkkuus kaikissa olosuhteissa. Tarkkuus klassisessa toimintamuodossa: Etäisyys Heijastin CEP 90% 10 m DG m 4P cm 150 m 2x4P cm 200 m 4x4P cm 300 m 6x4P cm CEP = Circular Error Propable DG = Diamond Grade Kuva 52. Esimerkki tyypillisestä rengastaulusta Noptel ST-2000 Expert Käyttäjän opas 43

44 ST-2000 Expert laitteen mekaanisessa kohdistuksessa käytetään apuna laitteen näkökentän (Field-Of-View, FOV = 30 mrad*) ilmaisevaa äänisignaalia (Kuva 9). Expert laite m* m Target m* Kuva 53. Mekaaninen säätöalue Ohjelmallisessa kohdistuksessa kohdistusalueen koko on 25 mrad*. Ohjelmallinen kohdistus tehdään kohdistustilassa laskemalla kolmen viimeisimmän laukauksen osumien painopiste (COG = Center-Of-Gravity). *mrad = milliradiaani; 1 mrad = halk. 0.1m (alue) 100 metrissä. Jos ST-2000 Expert laitteella halutaan kääntää tai kaataa taululaitteeseen kiinnitetty taulu, täytyy taulu varustaa lisävarusteena saatavalla NTM-10 taulumoduulilla. Kun laukaus osuu tauluun, Expert laite rekisteröi osuman ja lähettää osumanilmaisukeilan (Hit Indication Beam = HIB). Taulumoduuli vastaanottaa keilan ja kaataa taulun. Taulumoduulin käyttöetäisyys yltää 75 metriin saakka ja lisäprismoilla pidemmälle. HIB toiminto ei aina ole kelvollinen, jos on käytetty samalla ohjelmallista kohdistusta. Expert laite Kuva 54. Pop-Up taulu(laite) m Pop-Up Taulu Taulumoduuli Joissakin tapauksissa tähtäystä tai liipaisuhetkeä ei voida määrittää kunnolla. Tähtäyksen tai laukauksen hylkääminen voi tapahtua useista eri syistä. Esim. liian matala/korkea signaalitaso tai aseen kulma yleensä tarkoittaa että ampuja ei osoita taululle, taulu on liian lähellä tai kaukana, tai siihen ei ole kiinnitetty riittävästi heijastimia. Nämä tilanteet ilmaistaan ampujan ikkunassa seuraavilla kuvakkeilla: N/A Kallistus ylös/alas (kulman maksimirajat ylitetty) Sopimaton taulu (signaalitaso matala/korkea, taustaheijastus Not Applicable, false shot index ) 44 Lisätietoa

45 4.2 Monta ampujaa Useita Expert-laitteita voidaan kytkeä ja käyttää samanaikaisesti. Jokainen Expert-laite tarvitsee oman USB-portin. Kaikki ampujat voivat tähdätä samaan tauluun yhtä aikaa. Vaihtoehtoisesti ampujat voivat ampua myös omiin tauluihin. Kuva 55. Esimerkki perusharjoittelusta luokkahuoneessa Useiden ampujien kouluttaminen sujuu helpoiten niin, että kaksi ampujaa jakaa yhden tietokoneen. Enemmän joustavuutta saadaan käyttämällä langattomia yhteyksiä. 1 2 Taulu 2 x USB Kuva 56. Monen käyttäjän järjestelmä (optio) Tietokoneen USB-porttien määrää voi normaalisti lisätä USB HUB:lla, jossa voi olla esim. 4 USB-lisäporttia. Huomaa, että useiden tähtäyksien mittaaminen reaaliaikaisesti voi kuormittaa tietokonetta huomattavasti. Tällöin voi olla tarpeen pienentää USB-ohjaimen latenssi (Latency) asetusta: Windows > Control Panel > USB-port > Advanced. Kun käytetään langattomia yhteyksiä, voi tiedonsiirto hidastua tai estyä muiden laitteiden kuten kännyköiden lisälaitteiden tai PC-tietokoneiden WLAN-yhteyksien vuoksi. Noptel ST-2000 Expert Käyttäjän opas 45

46 4.3 Harjoituksen seuranta Internet-verkkoa voidaan käyttää harjoitusten seurantaan. Tällöin usealta tietokoneelta lähetetään laukaukset erilliselle tietokoneelle, jota käytetään toistoihin, talletukseen ja tulostukseen. Seurantaa varten kaikki tietokoneet on kytketty lähiverkkoon, jolloin yksi tietokoneista on seurantakone ja muut ovat suorituskoneita. Seuranta Ampuja 1 IP osoite Ampuja 2 Suoritus 1 Ampuja 3 Internet Ampuja 4 Suoritus 2 Kuva 57. Esimerkki harjoituksen seurannasta Seurantaan tarvittavat asetukset tehdään sovelluksen asetuksissa (kappale 3.5.4). Seurantakoneen IP-osoite (ja IP-portti) on periaatteessa kaikki mitä tarvitaan: Paina Seuranta -valintaa seurantakoneen asetuksissa ja kirjoita ylös sen IP-osoite ja porttinumero. Sen jälkeen paina Suoritus valintaa kaikissa suorituskoneissa ja syötä seurantakoneen osoite ja portti oikealla oleviin kenttiin. Lopuksi, paina Ok tallettaaksesi asetukset ja palataksesi päävalikkoon. Seurantakone Seurantakoneen IP osoite: Suorituskoneet Kuva 58. Seurantakoneen IP-osoitteen asetus sovelluksen asetuksissa 46 Lisätietoa

47 Kun seurantakoneen IP-osoite on kaikkien suorituskoneiden tiedossa, paina seurantakoneen päävalikon Seuraa koulutusta painiketta. Tämän jälkeen seurantakone odottaa yhteydenottoja ja suoritukset voidaan käynnistää. Nyt kaikkien laukausten kopiot nähdään myös seurantakoneen näytössä. Kuva 59. Harjoitussession seuranta Jokaisella Expert-laitteella on yksilöllinen sarjanumero, jota käytetään erottamaan laitteet toisistaan. Jos uusi harjoite käynnistetään samalla Expert-laitteella, niin edellisen harjoitteen laukaukset vastaavassa ampujan näytössä nollautuvat automaattisesti. Siksi on hyvä tallettaa laukaukset jokaisen harjoitussession päätteeksi Tekstiviestit Seurantakonetta voidaan käyttää lyhyiden tekstiviestien ja ohjeiden lähettämiseen. Painamalla viestipainiketta voidaan lähettää tekstiviesti joko yhdelle ampujalle tai kaikille yhtä aikaa. Tekstiviesti näytetään ampujan taulunäytössä ja Expert-laitteen näytössä. Tekstiviestin lähetys Kuva 60. Tekstiviestin lähetys seurantakoneelta ampujalle Noptel ST-2000 Expert Käyttäjän opas 47
