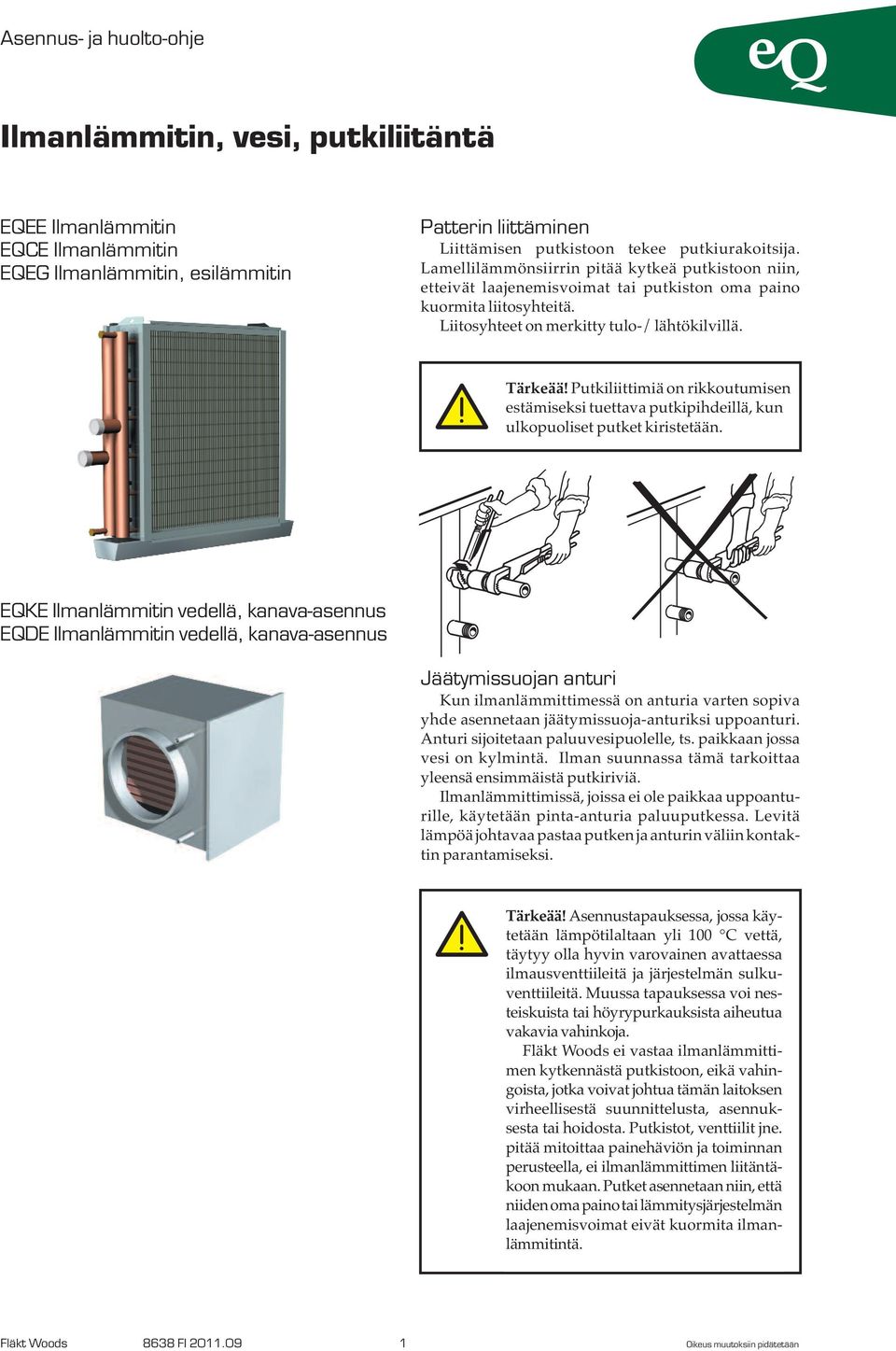

1 EQEE Ilmanlämmitin EQCE Ilmanlämmitin EQEG Ilmanlämmitin, esilämmitin Patterin liittäminen Liittämisen putkistoon tekee putkiurakoitsija. Lamellilämmönsiirrin pitää kytkeä putkistoon niin, etteivät laajenemisvoimat tai putkiston oma paino kuormita liitosyhteitä. Liitosyhteet on merkitty tulo-/ lähtökilvillä. Tärkeää! Putkiliittimiä on rikkoutumisen estämiseksi tuettava putkipihdeillä, kun ulkopuoliset putket kiristetään. EQKE Ilmanlämmitin vedellä, kanava-asennus EQDE Ilmanlämmitin vedellä, kanava-asennus Jäätymissuojan anturi Kun ilmanlämmittimessä on anturia varten sopiva yhde asennetaan jäätymissuoja-anturiksi uppoanturi. Anturi sijoitetaan paluuvesipuolelle, ts. paikkaan jossa vesi on kylmintä. Ilman suunnassa tämä tarkoittaa yleensä ensimmäistä putkiriviä. Ilmanlämmittimissä, joissa ei ole paikkaa uppoanturille, käytetään pinta-anturia paluuputkessa. Levitä lämpöä johtavaa pastaa putken ja anturin väliin kontaktin parantamiseksi. Tärkeää! Asennustapauksessa, jossa käytetään lämpötilaltaan yli 00 C vettä, täytyy olla hyvin varovainen avattaessa ilmausventtiileitä ja järjestelmän sulkuventtiileitä. Muussa tapauksessa voi nesteiskuista tai höyrypurkauksista aiheutua vakavia vahinkoja. Fläkt Woods ei vastaa ilmanlämmittimen kytkennästä putkistoon, eikä vahingoista, jotka voivat johtua tämän laitoksen virheellisestä suunnittelusta, asennuksesta tai hoidosta. Putkistot, venttiilit jne. pitää mitoittaa painehäviön ja toiminnan perusteella, ei ilmanlämmittimen liitäntäkoon mukaan. Putket asennetaan niin, että niidenomapainotailämmitysjärjestelmän laajenemisvoimat eivät kuormita ilmanlämmitintä. Fläkt Woods 8638 FI 0.09 Oikeus muutoksiin pidätetään

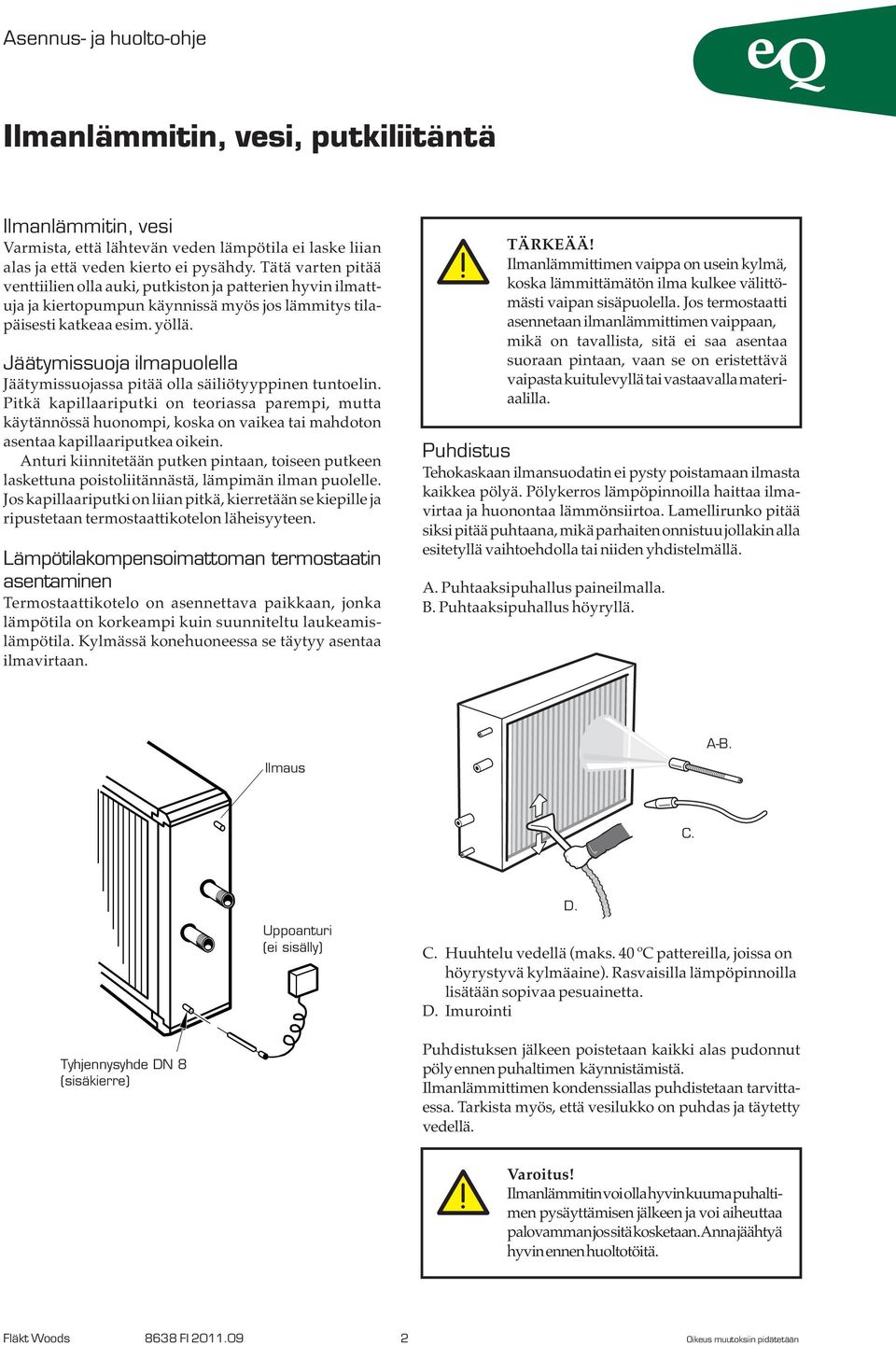

2 Ilmanlämmitin, vesi Varmista, että lähtevän veden lämpötila ei laske liian alas ja että veden kierto ei pysähdy. Tätä varten pitää venttiilien olla auki, putkiston ja patterien hyvin ilmattuja ja kiertopumpun käynnissä myös jos lämmitys tilapäisesti katkeaa esim. yöllä. Jäätymissuoja ilmapuolella Jäätymissuojassa pitää olla säiliötyyppinen tuntoelin. Pitkä kapillaariputki on teoriassa parempi, mutta käytännössä huonompi, koska on vaikea tai mahdoton asentaa kapillaariputkea oikein. Anturi kiinnitetään putken pintaan, toiseen putkeen laskettuna poistoliitännästä, lämpimän ilman puolelle. Jos kapillaariputki on liian pitkä, kierretään se kiepille ja ripustetaan termostaattikotelon läheisyyteen. Lämpötilakompensoimattoman termostaatin asentaminen Termostaattikotelo on asennettava paikkaan, jonka lämpötila on korkeampi kuin suunniteltu laukeamislämpötila. Kylmässä konehuoneessa se täytyy asentaa ilmavirtaan. TÄRKEÄÄ! Ilmanlämmittimen vaippa on usein kylmä, koska lämmittämätön ilma kulkee välittömästi vaipan sisäpuolella. Jos termostaatti asennetaan ilmanlämmittimen vaippaan, mikä on tavallista, sitä ei saa asentaa suoraan pintaan, vaan se on eristettävä vaipastakuitulevyllätaivastaavallamateriaalilla. Puhdistus Tehokaskaan ilmansuodatin ei pysty poistamaan ilmasta kaikkea pölyä. Pölykerros lämpöpinnoilla haittaa ilmavirtaa ja huonontaa lämmönsiirtoa. Lamellirunko pitää siksipitääpuhtaana, mikäparhaitenonnistuujollakinalla esitetyllä vaihtoehdolla tai niiden yhdistelmällä. A. Puhtaaksipuhallus paineilmalla. B. Puhtaaksipuhallus höyryllä. Ilmaus A-B. C. D. Uppoanturi (ei sisälly) C. Huuhtelu vedellä (maks. 40 ºC pattereilla, joissa on höyrystyvä kylmäaine). Rasvaisilla lämpöpinnoilla lisätään sopivaa pesuainetta. D. Imurointi Tyhjennysyhde DN 8 (sisäkierre) Puhdistuksen jälkeen poistetaan kaikki alas pudonnut pöly ennen puhaltimen käynnistämistä. Ilmanlämmittimen kondenssiallas puhdistetaan tarvittaessa. Tarkista myös, että vesilukko on puhdas ja täytetty vedellä. Varoitus! Ilmanlämmitinvoiollahyvinkuumapuhaltimen pysäyttämisen jälkeen ja voi aiheuttaa palovammanjossitäkosketaan.annajäähtyä hyvinennenhuoltotöitä. Fläkt Woods 8638 FI 0.09 Oikeus muutoksiin pidätetään

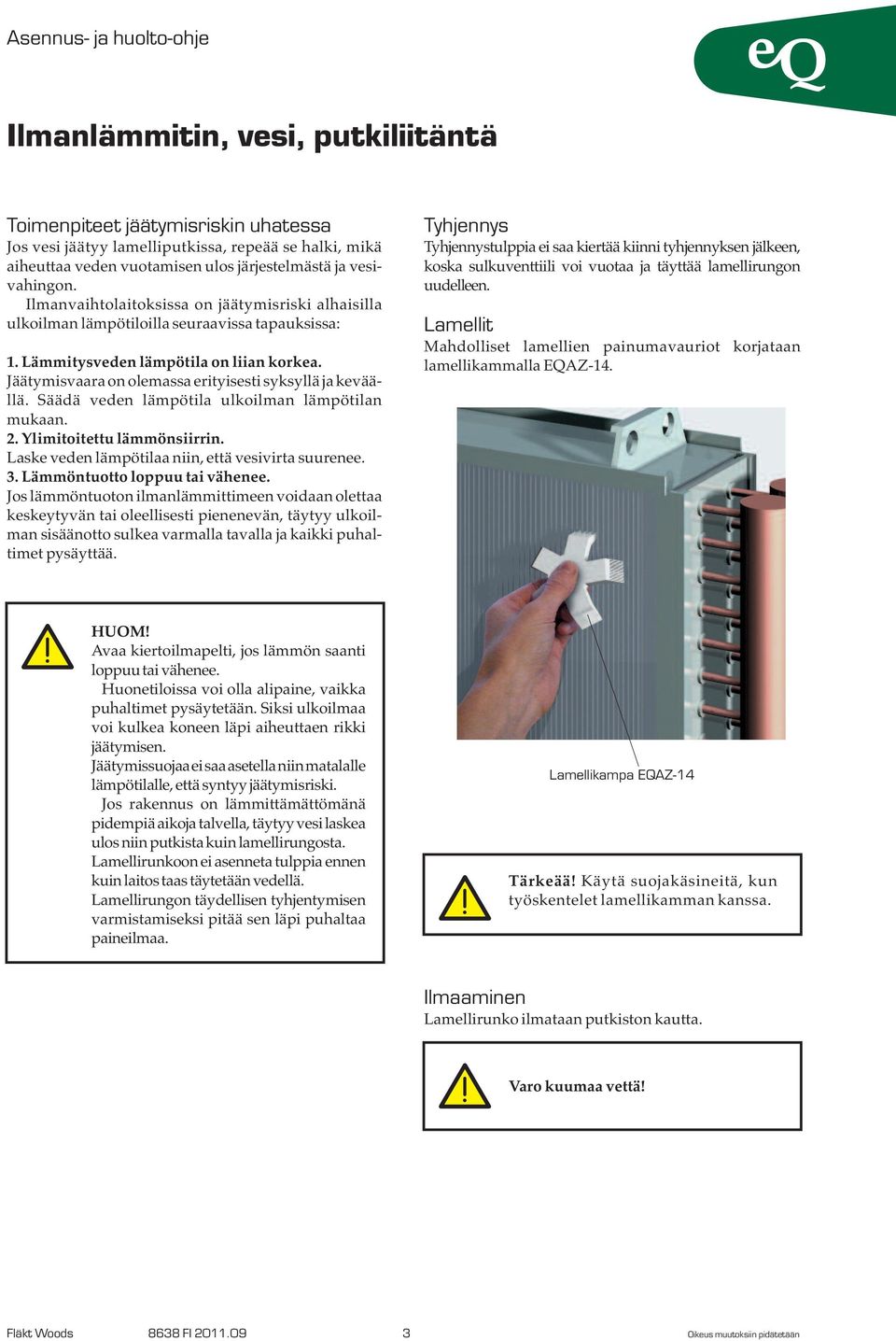

3 Toimenpiteet jäätymisriskin uhatessa Jos vesi jäätyy lamelliputkissa, repeää se halki, mikä aiheuttaa veden vuotamisen ulos järjestelmästä ja vesivahingon. Ilmanvaihtolaitoksissa on jäätymisriski alhaisilla ulkoilman lämpötiloilla seuraavissa tapauksissa:. Lämmitysveden lämpötila on liian korkea. Jäätymisvaara on olemassa erityisesti syksyllä ja keväällä. Säädä veden lämpötila ulkoilman lämpötilan mukaan.. Ylimitoitettu lämmönsiirrin. Laske veden lämpötilaa niin, että vesivirta suurenee. 3. Lämmöntuotto loppuu tai vähenee. Jos lämmöntuoton ilmanlämmittimeen voidaan olettaa keskeytyvän tai oleellisesti pienenevän, täytyy ulkoilman sisäänotto sulkea varmalla tavalla ja kaikki puhaltimet pysäyttää. Tyhjennys Tyhjennystulppia ei saa kiertää kiinni tyhjennyksen jälkeen, koska sulkuventtiili voi vuotaa ja täyttää lamellirungon uudelleen. Lamellit Mahdolliset lamellien painumavauriot korjataan lamellikammalla EQAZ-4. HUOM! Avaa kiertoilmapelti, jos lämmön saanti loppuu tai vähenee. Huonetiloissa voi olla alipaine, vaikka puhaltimet pysäytetään. Siksi ulkoilmaa voi kulkea koneen läpi aiheuttaen rikki jäätymisen. Jäätymissuojaaeisaaasetellaniinmatalalle lämpötilalle, että syntyy jäätymisriski. Jos rakennus on lämmittämättömänä pidempiä aikoja talvella, täytyy vesi laskea ulos niin putkista kuin lamellirungosta. Lamellirunkoon ei asenneta tulppia ennen kuin laitos taas täytetään vedellä. Lamellirungon täydellisen tyhjentymisen varmistamiseksi pitää sen läpi puhaltaa paineilmaa. Lamellikampa EQAZ-4 Tärkeää! Käytä suojakäsineitä, kun työskentelet lamellikamman kanssa. Ilmaaminen Lamellirunko ilmataan putkiston kautta. Varo kuumaa vettä! Fläkt Woods 8638 FI Oikeus muutoksiin pidätetään

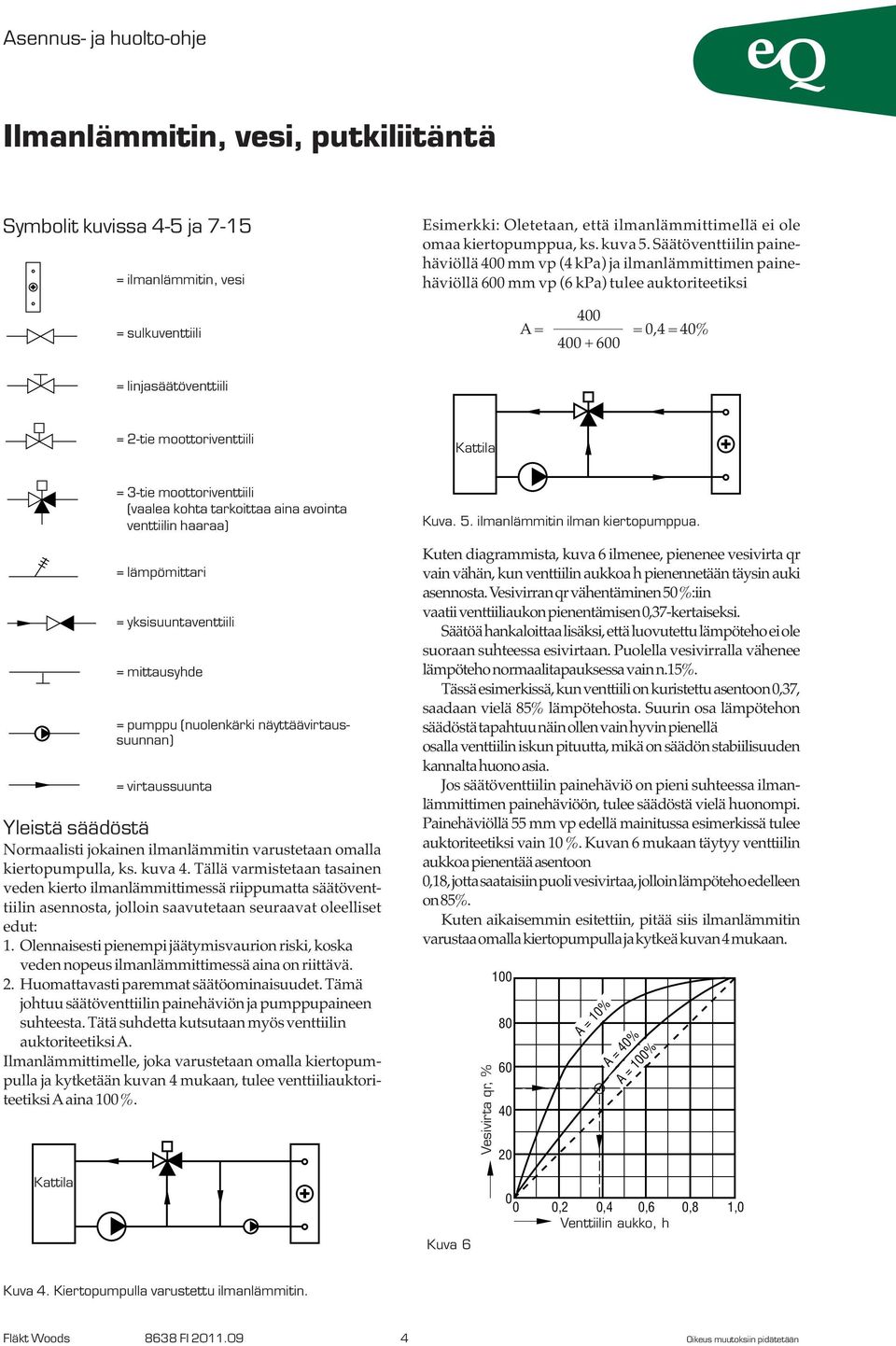

4 Symbolit kuvissa 4-5 ja 7-5 = ilmanlämmitin, vesi = sulkuventtiili Esimerkki: Oletetaan, että ilmanlämmittimellä ei ole omaa kiertopumppua, ks. kuva 5. Säätöventtiilin painehäviöllä 400 mm vp (4 kpa) ja ilmanlämmittimen painehäviöllä 600 mm vp (6 kpa) tulee auktoriteetiksi 400 A= = 0,4 = 40% = linjasäätöventtiili = -tie moottoriventtiili = 3-tie moottoriventtiili (vaalea kohta tarkoittaa aina avointa venttiilin haaraa) = lämpömittari = yksisuuntaventtiili = mittausyhde = pumppu (nuolenkärki näyttäävirtaussuunnan) = virtaussuunta Yleistä säädöstä Normaalisti jokainen ilmanlämmitin varustetaan omalla kiertopumpulla, ks. kuva 4. Tällä varmistetaan tasainen veden kierto ilmanlämmittimessä riippumatta säätöventtiilin asennosta, jolloin saavutetaan seuraavat oleelliset edut:. Olennaisesti pienempi jäätymisvaurion riski, koska veden nopeus ilmanlämmittimessä aina on riittävä.. Huomattavasti paremmat säätöominaisuudet. Tämä johtuu säätöventtiilin painehäviön ja pumppupaineen suhteesta. Tätä suhdetta kutsutaan myös venttiilin auktoriteetiksia. Ilmanlämmittimelle, joka varustetaan omalla kiertopumpulla ja kytketään kuvan 4 mukaan, tulee venttiiliauktoriteetiksiaaina 00%. Kuva. 5. ilmanlämmitin ilman kiertopumppua. Kuten diagrammista, kuva 6 ilmenee, pienenee vesivirta qr vain vähän, kun venttiilin aukkoa h pienennetään täysin auki asennosta.vesivirranqrvähentäminen50%:iin vaatiiventtiiliaukonpienentämisen0,37-kertaiseksi. Säätöähankaloittaalisäksi,ettäluovutettulämpötehoeiole suoraan suhteessa esivirtaan. Puolella vesivirralla vähenee lämpötehonormaalitapauksessavainn.5%. Tässäesimerkissä,kunventtiilionkuristettuasentoon0,37, saadaan vielä 85% lämpötehosta. Suurin osa lämpötehon säädöstätapahtuunäinollenvainhyvinpienellä osallaventtiiliniskunpituutta, mikäonsäädönstabiilisuuden kannaltahuonoasia. Jos säätöventtiilin painehäviö on pieni suhteessa ilmanlämmittimen painehäviöön, tulee säädöstä vielä huonompi. Painehäviöllä 55 mm vp edellä mainitussa esimerkissä tulee auktoriteetiksi vain 0 %. Kuvan 6 mukaan täytyy venttiilin aukkoapienentääasentoon 0,8,jottasaataisiinpuolivesivirtaa,jolloinlämpötehoedelleen on85%. Kuten aikaisemmin esitettiin, pitää siis ilmanlämmitin varustaaomallakiertopumpullajakytkeäkuvan4mukaan. Vesivirta qr, % A = 0% A = 40% A = 00% Kuva , 0,4 0,6 0,8,0 Venttiilin aukko, h Kuva 4. Kiertopumpulla varustettu ilmanlämmitin. Fläkt Woods 8638 FI Oikeus muutoksiin pidätetään

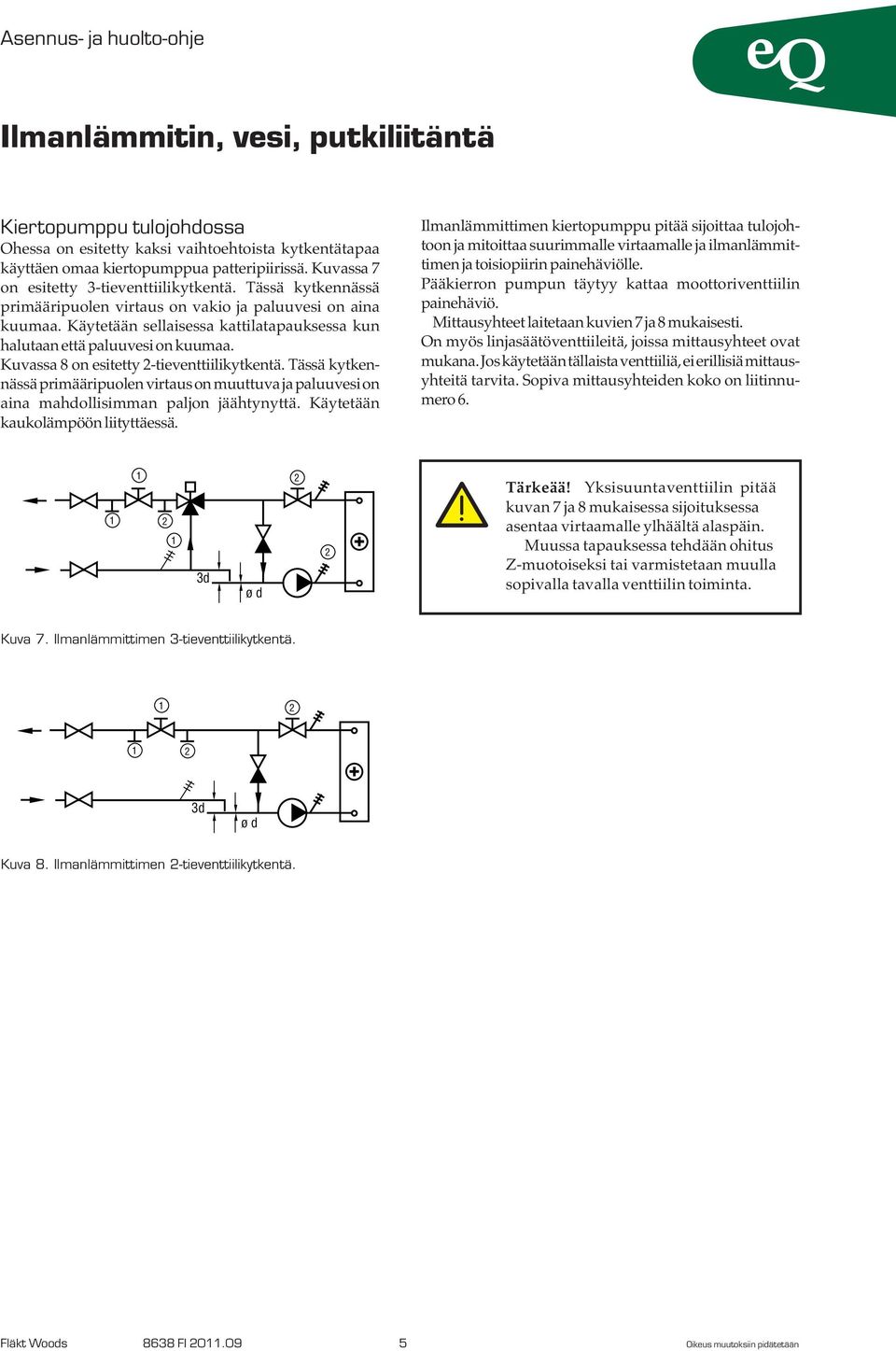

5 Kiertopumppu tulojohdossa Ohessa on esitetty kaksi vaihtoehtoista kytkentätapaa käyttäen omaa kiertopumppua patteripiirissä. Kuvassa 7 on esitetty 3-tieventtiilikytkentä. Tässä kytkennässä primääripuolen virtaus on vakio ja paluuvesi on aina kuumaa. Käytetään sellaisessa kattilatapauksessa kun halutaan että paluuvesi on kuumaa. Kuvassa 8 on esitetty -tieventtiilikytkentä. Tässä kytkennässä primääripuolen virtaus on muuttuva ja paluuvesi on aina mahdollisimman paljon jäähtynyttä. Käytetään kaukolämpöön liityttäessä. Ilmanlämmittimen kiertopumppu pitää sijoittaa tulojohtoon ja mitoittaa suurimmalle virtaamalle ja ilmanlämmittimen ja toisiopiirin painehäviölle. Pääkierron pumpun täytyy kattaa moottoriventtiilin painehäviö. Mittausyhteet laitetaan kuvien 7 ja 8 mukaisesti. On myös linjasäätöventtiileitä, joissa mittausyhteet ovat mukana. Joskäytetääntällaistaventtiiliä, eierillisiämittausyhteitä tarvita. Sopiva mittausyhteiden koko on liitinnumero 6. Tärkeää! Yksisuuntaventtiilin pitää kuvan 7 ja 8 mukaisessa sijoituksessa asentaa virtaamalle ylhäältä alaspäin. Muussa tapauksessa tehdään ohitus Z-muotoiseksi tai varmistetaan muulla sopivalla tavalla venttiilin toiminta. Kuva 7. Ilmanlämmittimen 3-tieventtiilikytkentä. Kuva 8. Ilmanlämmittimen -tieventtiilikytkentä. Fläkt Woods 8638 FI Oikeus muutoksiin pidätetään

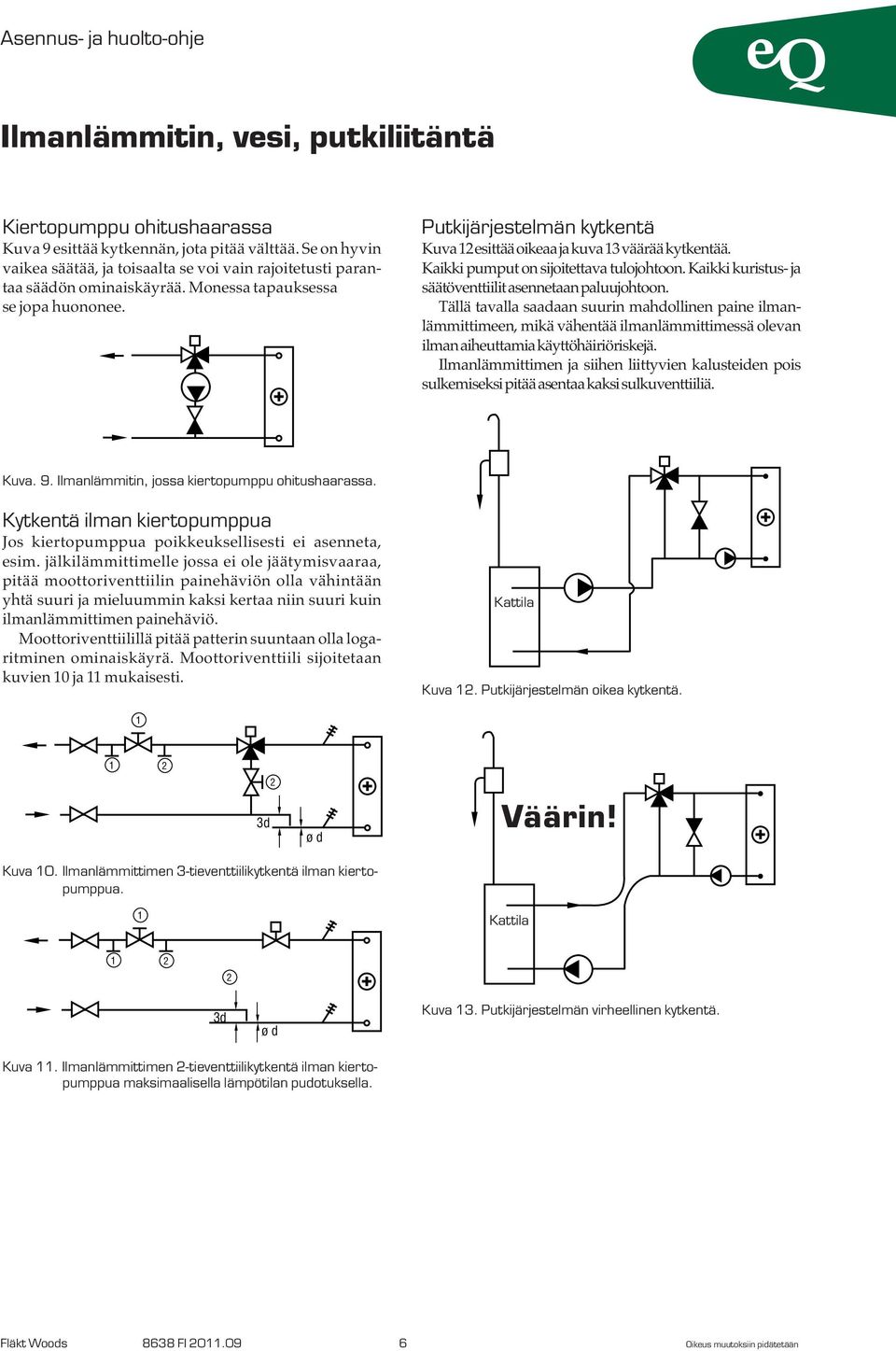

6 Kiertopumppu ohitushaarassa Kuva 9 esittää kytkennän, jota pitää välttää. Se on hyvin vaikea säätää, ja toisaalta se voi vain rajoitetusti parantaa säädön ominaiskäyrää. Monessa tapauksessa se jopa huononee. Putkijärjestelmän kytkentä Kuvaesittääoikeaajakuva3väärääkytkentää. Kaikki pumput on sijoitettava tulojohtoon. Kaikki kuristus- ja säätöventtiilitasennetaanpaluujohtoon. Tällä tavalla saadaan suurin mahdollinen paine ilmanlämmittimeen, mikä vähentää ilmanlämmittimessä olevan ilmanaiheuttamiakäyttöhäiriöriskejä. Ilmanlämmittimen ja siihen liittyvien kalusteiden pois sulkemiseksipitääasentaakaksisulkuventtiiliä. Kuva. 9. Ilmanlämmitin, jossa kiertopumppu ohitushaarassa. Kytkentä ilman kiertopumppua Jos kiertopumppua poikkeuksellisesti ei asenneta, esim. jälkilämmittimelle jossa ei ole jäätymisvaaraa, pitää moottoriventtiilin painehäviön olla vähintään yhtä suuri ja mieluummin kaksi kertaa niin suuri kuin ilmanlämmittimen painehäviö. Moottoriventtiilillä pitää patterin suuntaan olla logaritminen ominaiskäyrä. Moottoriventtiili sijoitetaan kuvien 0 ja mukaisesti. Kuva. Putkijärjestelmän oikea kytkentä. Väärin! Kuva 0. Ilmanlämmittimen 3-tieventtiilikytkentä ilman kiertopumppua. Kuva 3. Putkijärjestelmän virheellinen kytkentä. Kuva. Ilmanlämmittimen -tieventtiilikytkentä ilman kiertopumppua maksimaalisella lämpötilan pudotuksella. Fläkt Woods 8638 FI Oikeus muutoksiin pidätetään

7 Putkijärjestelmän kytkentä, ilmaus Ilmausta varten rakennetaan ilmankerääjä suoraan putkijohtoon ja muotoillaan se niin, että veden nopeudeksi tulee korkeintaan 0, m /s. Ilmankerääjä varustetaan automaattisella ilmausventtiilillä ja myös käsin suljettavalla venttiilillä, ks. kuva 4. Varmin ilmaaminen saadaan, jos ilmauslaite sijoitetaan kunkin nousun korkeimpaan pisteeseen, ks. vasen kuva. HUOM! Moottoriventtiili, jonka yhdessä haarassa on logaritminen ominaiskäyrä, on asennettava niin, että tämä haara on ilmanlämmittimeen päin. Näin saadaan paras riipuvuus venttiilin avautuman ja lämmitystehonvälille. Ilmankerääjä Ilmausventtiili Pystysuora putki Ilmausventtiili Min. ~500 Kuva 4. Pystysuoran ja vaakasuoran putken ilmaaminen, periaate. Vaakasuoranputkenilmanpoistolaitteeseentehdäänkeskelle väliseinä,jokapakottaavesivirtauksenylöspäin. Kuva5esittäävirheellisenilmanpoistolaitteenmuotoilun. Kun pääjohdossa on suuri veden nopeus ja ilmausjohdossa pienipoikkipinta,eiilmaehdierkautuailmausliitäntään Kuva 5. Ilmanpoistolaitteen virheellinen toteutus. d Vaakasuora putki Väärin! Perussäätö Edellä suositellut kytkennät takaavat luotettavan perustan säädön toiminnalle. Kuvan 7 mukainen kytkentä, sivu 5 Avaa moottoriventtiili kokonaan auki. Liitä painemittari linjasäätöventtiilissä ➀ oleviin mittausyhteisiin ➀ ja ➁. Säädä venttiiliä niin, että saadaan painehäviö, joka vastaa laskettua tarvittavaa vesivirtausta. Säädä venttiiliä ➁ niin, että lämpömittarit ➀ ja ➁ näyttävät samaa lämpötilaa. Tarkista venttiilin ➀ painehäviö. Toista vaiheet tarvittaessa kunnes saavutetaan tasapaino, jolloin sekä pääpumppu että kiertopumppu antavat oikeat vesivirrat. Kuvan 8 mukainen kytkentä, sivu 5 Avaa moottoriventtiili kokonaan auki. Kytke painemittari mittausyhteisiin ➀ ja ➁. Säädä venttiiliä ➁ niin, että sen painehäviö vastaa laskettua vesivirtaa. Kuvan 0 mukainen kytkentä, sivu 6 Avaa moottoriventtiili kokonaan auki. Kytke painemittari mittausyhteisiin ➀ ja ➁. Säädä linjasäätöventtiiliä siten, että moottoriventtiilin painehäviö on oikea. Sulje moottoriventtiili ja toista työvaiheet. Kurista venttiiliä ➁, kunnes saavutetaan sama painehäviö kuin aikaisemminkin. Kuvan mukainen kytkentä, sivu 6 Avaa moottoriventtiili Kytke painemittari mittausyhteisiin ➀ ja ➁. Kurista linjasäätöventtiiliä ➀ siten, että moottoriventtiilin painehäviö on oikea. Venttiilien kytkentä Venttiilit kytketään valmistajan ohjeiden mukaan. Kolmitieventtiili asennetaan sekoitusventtiiliksi paluujohtoon. Fläkt Woods 8638 FI Oikeus muutoksiin pidätetään
