1 NORDexternal Ulkosäleiköt ja lumisuojat

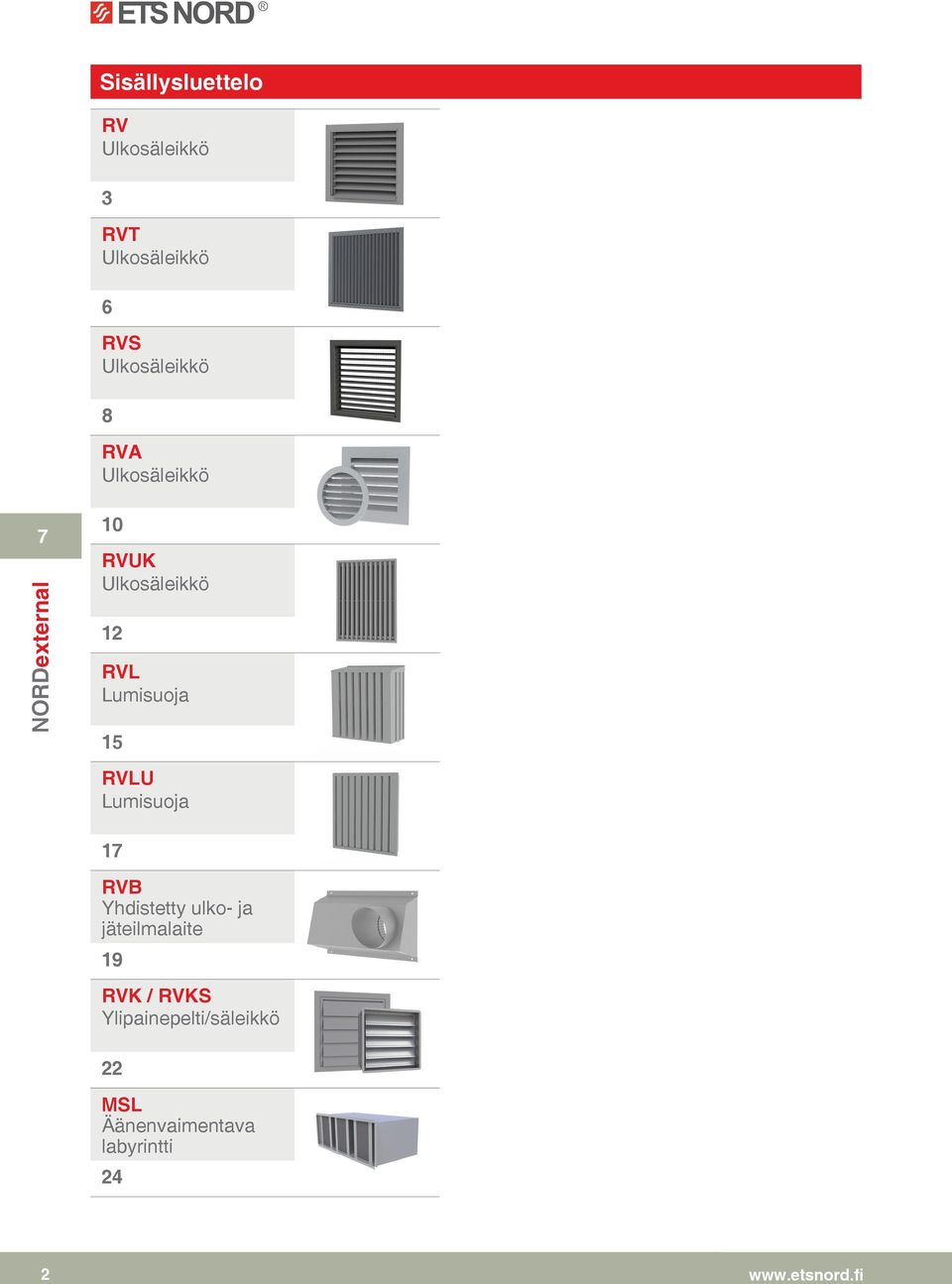

2 NORDexternal Sisällysluettelo RV Ulkosäleikkö RVT Ulkosäleikkö RVS Ulkosäleikkö RVA Ulkosäleikkö RVUK Ulkosäleikkö RVL Lumisuoja RVLU Lumisuoja RVB Yhdistetty ulko- ja jäteilmalaite RVK / RVKS Ylipainepelti/säleikkö MSL Äänenvaimentava labyrintti

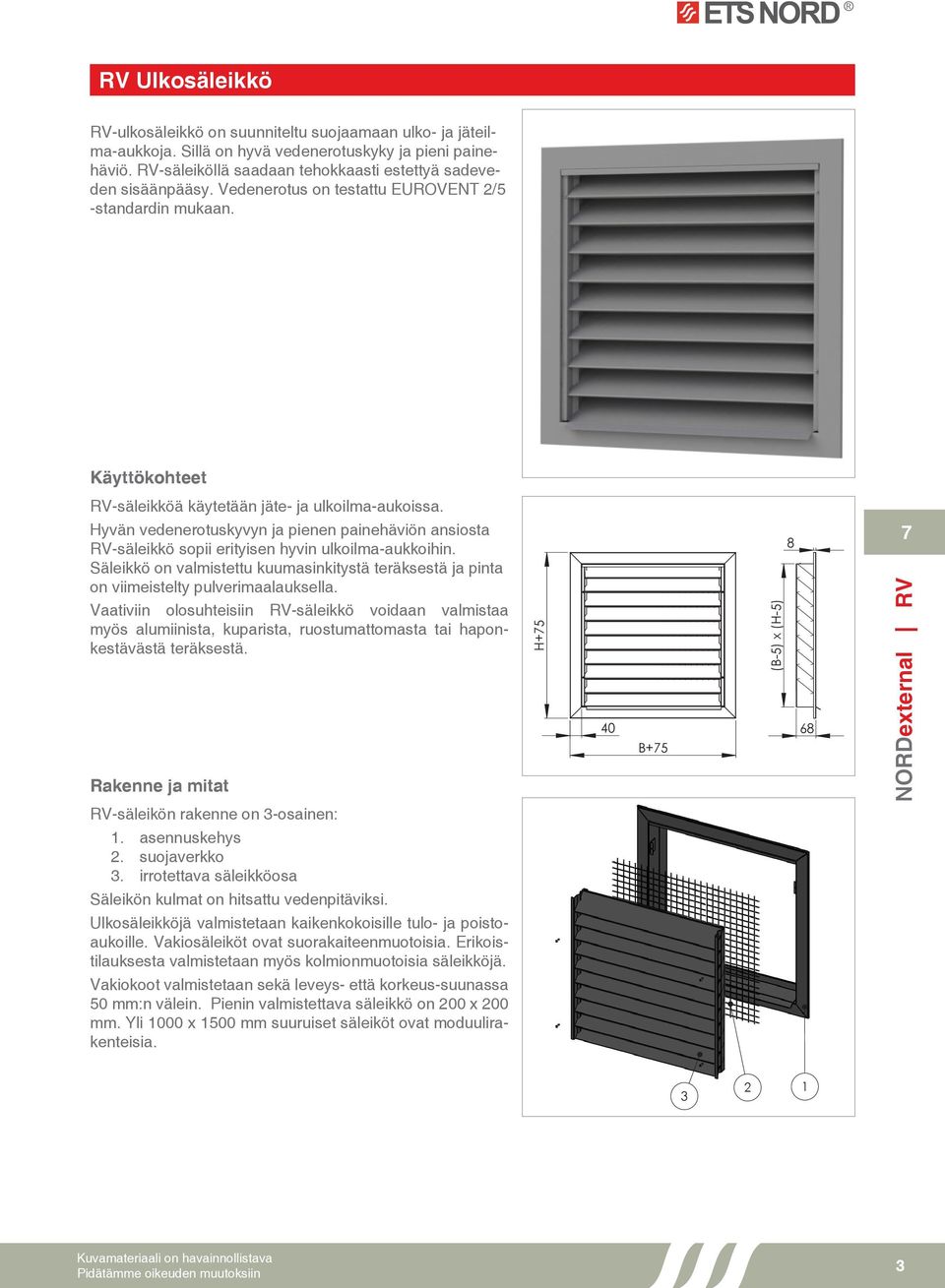

3 RV Ulkosäleikkö RV-ulkosäleikkö on suunniteltu suojaamaan ulko- ja jäteilma-aukkoja. Sillä on hyvä vedenerotuskyky ja pieni painehäviö. RV-säleiköllä saadaan tehokkaasti estettyä sadeveden sisäänpääsy. Vedenerotus on testattu EUROVENT / -standardin mukaan. Käyttökohteet RV-säleikköä käytetään jäte- ja ulkoilma-aukoissa. Hyvän vedenerotuskyvyn ja pienen painehäviön ansiosta RV-säleikkö sopii erityisen hyvin ulkoilma-aukkoihin. Säleikkö on valmistettu kuumasinkitystä teräksestä ja pinta on viimeistelty pulverimaalauksella. Vaativiin olosuhteisiin RV-säleikkö voidaan valmistaa myös alumiinista, kuparista, ruostumattomasta tai haponkestävästä teräksestä. Rakenne ja mitat H+ 0 B+ (B-) x (H-) NORDexternal RV RV-säleikön rakenne on -osainen:. asennuskehys. suojaverkko. irrotettava säleikköosa Säleikön kulmat on hitsattu vedenpitäviksi. Ulkosäleikköjä valmistetaan kaikenkokoisille tulo- ja poistoaukoille. Vakiosäleiköt ovat suorakaiteenmuotoisia. Erikoistilauksesta valmistetaan myös kolmionmuotoisia säleikköjä. H Vakiokoot valmistetaan sekä leveys- että korkeus-suunassa 0 mm:n välein. Pienin valmistettava säleikkö on 00 x 00 mm. Yli 00 x 00 mm suuruiset säleiköt ovat moduulirakenteisia. 0 B (B-) x (H-) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

4 Tekniset ominaisuudet RV-ulkosäleikkö on testattu Eurovent / standardin mukaan. Tulokset osoittavat, että RV-säleiköllä on hyvä vedenerotuskyky ja pieni painehäviö. Eurovent-standardin mukaan suurin sallittu tuloilman virtausnopeus säleikön otsapinnalla saa olla, m/s ja vedenerotus %. RV:n tuloilman painehäviö , 0, 0, 0, 0,0, Ulkosäleikön veden erotusaste 0 NORDexternal RV Erotusaste % Ulkosäleikön lumen erotusaste Erotusaste % 0 0,,,,,,

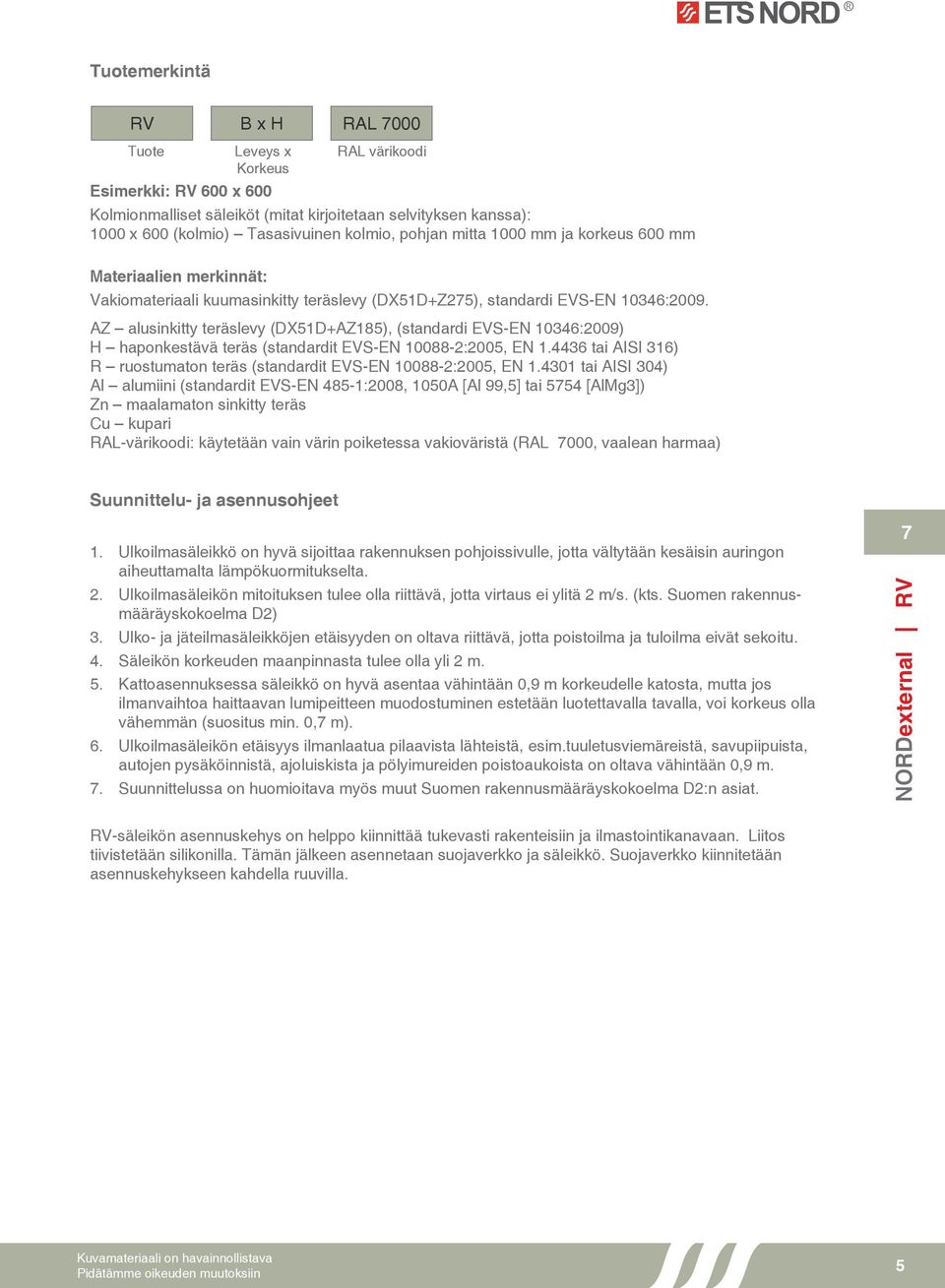

5 Tuotemerkintä RV B x H RAL 000 Tuote Leveys x Korkeus Esimerkki: RV 00 x 00 RAL värikoodi Kolmionmalliset säleiköt (mitat kirjoitetaan selvityksen kanssa): 00 x 00 (kolmio) Tasasivuinen kolmio, pohjan mitta 00 mm ja korkeus 00 mm Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs Cu kupari RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa) Suunnittelu- ja asennusohjeet. Ulkoilmasäleikkö on hyvä sijoittaa rakennuksen pohjoissivulle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Ulkoilmasäleikön mitoituksen tulee olla riittävä, jotta virtaus ei ylitä m/s. (kts. Suomen rakennusmääräyskokoelma D). Ulko- ja jäteilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu.. Säleikön korkeuden maanpinnasta tulee olla yli m.. Kattoasennuksessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle katosta, mutta jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, esim.tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista on oltava vähintään 0, m.. Suunnittelussa on huomioitava myös muut Suomen rakennusmääräyskokoelma D:n asiat. RV-säleikön asennuskehys on helppo kiinnittää tukevasti rakenteisiin ja ilmastointikanavaan. Liitos tiivistetään silikonilla. Tämän jälkeen asennetaan suojaverkko ja säleikkö. Suojaverkko kiinnitetään asennuskehykseen kahdella ruuvilla. NORDexternal RV Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

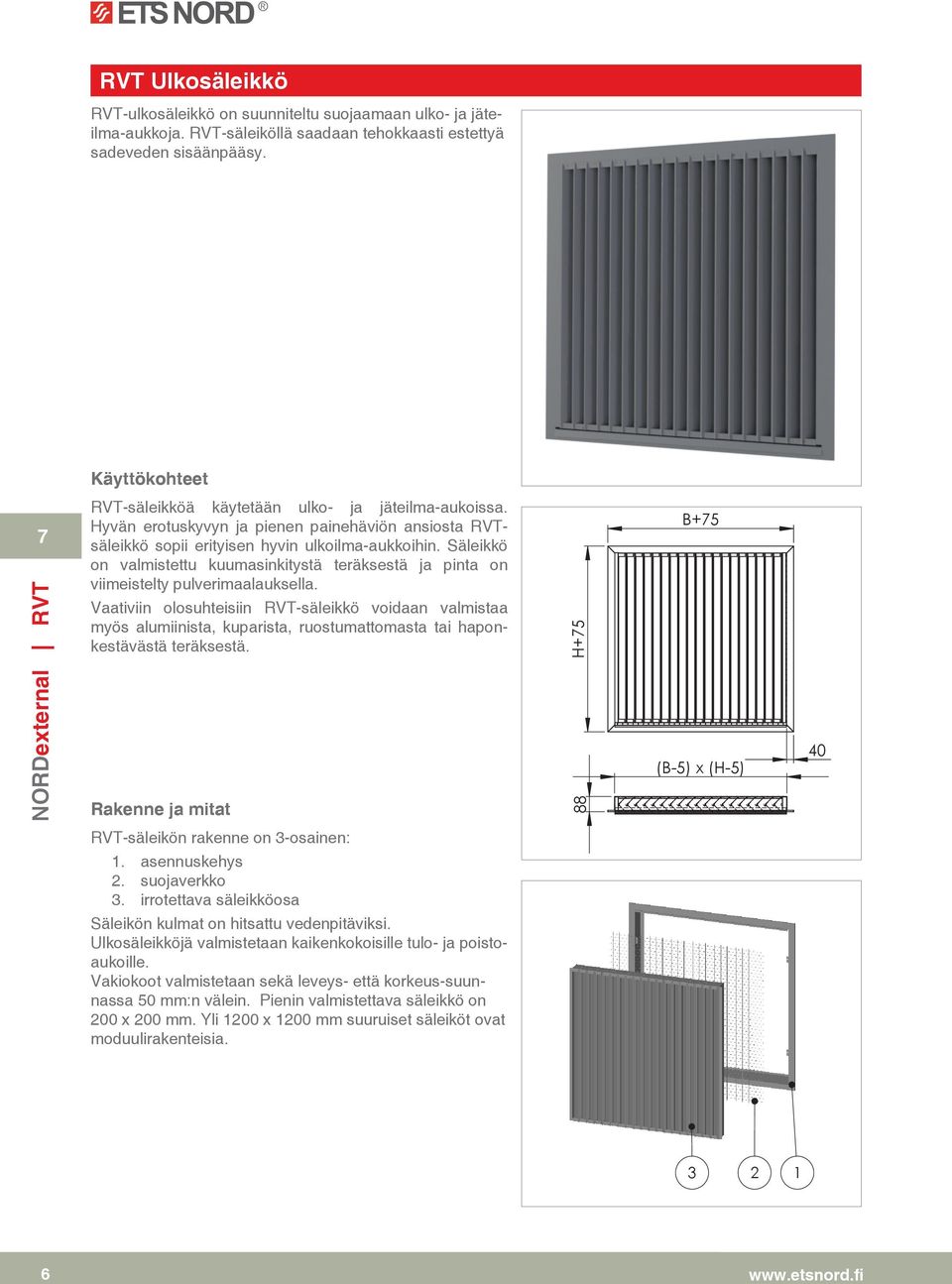

6 RVT Ulkosäleikkö RVT-ulkosäleikkö on suunniteltu suojaamaan ulko- ja jäteilma-aukkoja. RVT-säleiköllä saadaan tehokkaasti estettyä sadeveden sisäänpääsy. Käyttökohteet NORDexternal RVT RVT-säleikköä käytetään ulko- ja jäteilma-aukoissa. Hyvän erotuskyvyn ja pienen painehäviön ansiosta RVTsäleikkö sopii erityisen hyvin ulkoilma-aukkoihin. Säleikkö on valmistettu kuumasinkitystä teräksestä ja pinta on viimeistelty pulverimaalauksella. Vaativiin olosuhteisiin RVT-säleikkö voidaan valmistaa myös alumiinista, kuparista, ruostumattomasta tai haponkestävästä teräksestä. Rakenne ja mitat H+ B+ (B-) x (H-) 0 RVT-säleikön rakenne on -osainen:. asennuskehys. suojaverkko. irrotettava säleikköosa Säleikön kulmat on hitsattu vedenpitäviksi. Ulkosäleikköjä valmistetaan kaikenkokoisille tulo- ja poistoaukoille. Vakiokoot valmistetaan sekä leveys- että korkeus-suunnassa 0 mm:n välein. Pienin valmistettava säleikkö on 00 x 00 mm. Yli 00 x 00 mm suuruiset säleiköt ovat moduulirakenteisia.

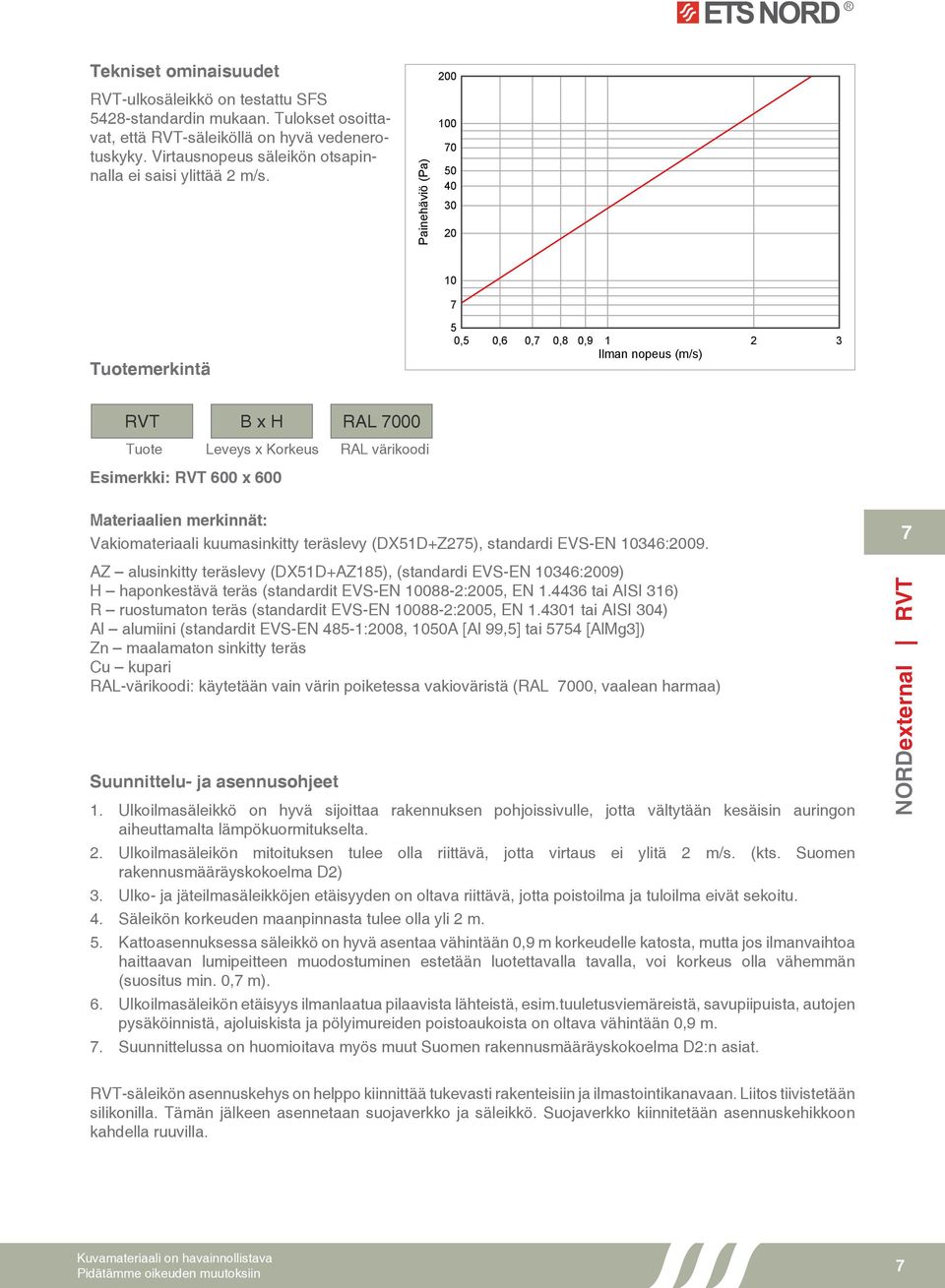

7 Tekniset ominaisuudet RVT-ulkosäleikkö on testattu SFS -standardin mukaan. Tulokset osoittavat, että RVT-säleiköllä on hyvä vedenerotuskyky. Virtausnopeus säleikön otsapinnalla ei saisi ylittää m/s Tuotemerkintä 0, 0, 0, 0, 0, RVT B x H RAL 000 Tuote Leveys x Korkeus RAL värikoodi Esimerkki: RVT 00 x 00 Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs Cu kupari RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa) Suunnittelu- ja asennusohjeet. Ulkoilmasäleikkö on hyvä sijoittaa rakennuksen pohjoissivulle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Ulkoilmasäleikön mitoituksen tulee olla riittävä, jotta virtaus ei ylitä m/s. (kts. Suomen rakennusmääräyskokoelma D). Ulko- ja jäteilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu.. Säleikön korkeuden maanpinnasta tulee olla yli m.. Kattoasennuksessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle katosta, mutta jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, esim.tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista on oltava vähintään 0, m.. Suunnittelussa on huomioitava myös muut Suomen rakennusmääräyskokoelma D:n asiat. NORDexternal RVT RVT-säleikön asennuskehys on helppo kiinnittää tukevasti rakenteisiin ja ilmastointikanavaan. Liitos tiivistetään silikonilla. Tämän jälkeen asennetaan suojaverkko ja säleikkö. Suojaverkko kiinnitetään asennuskehikkoon kahdella ruuvilla. Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

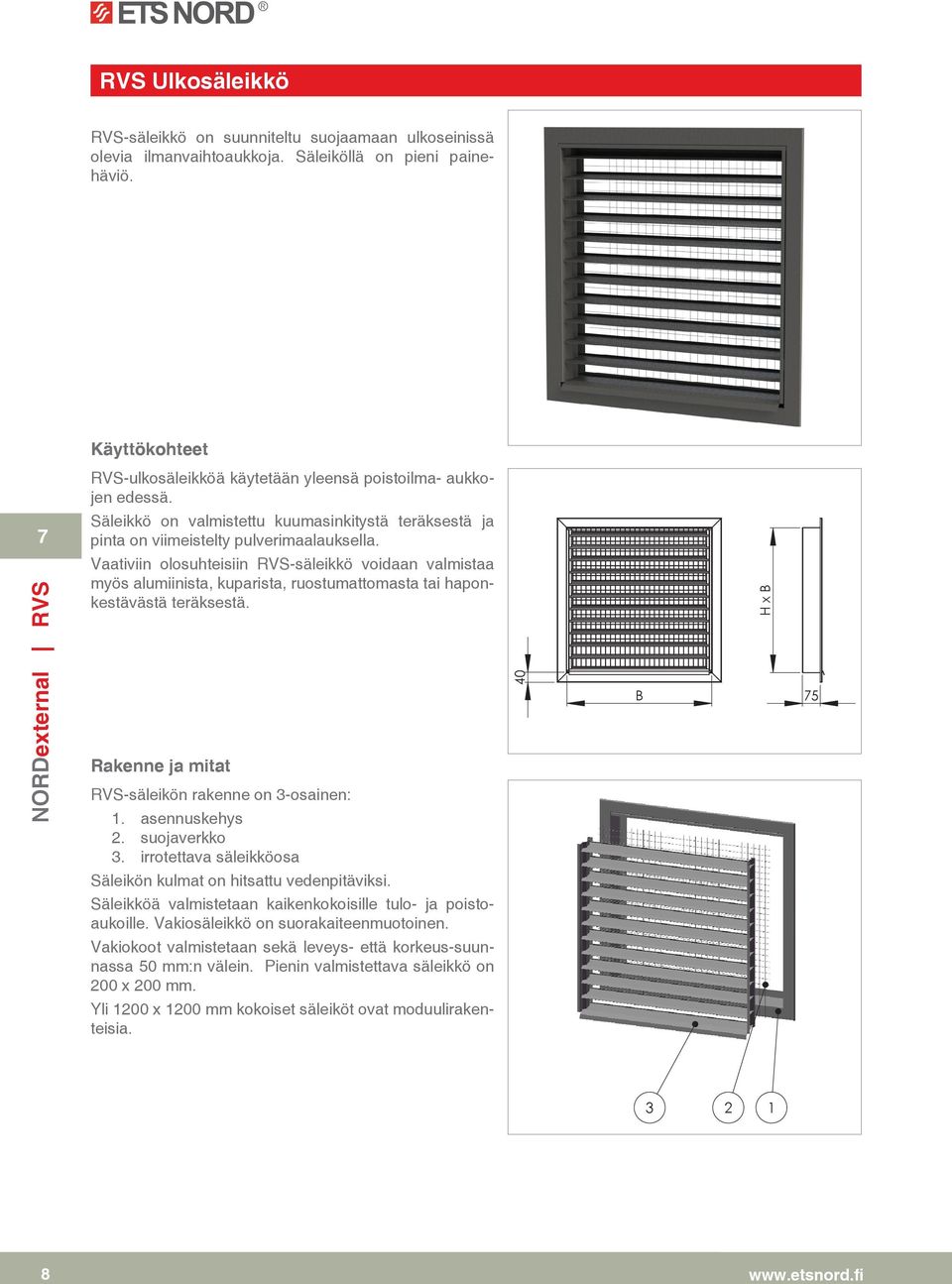

8 RVS Ulkosäleikkö RVS-säleikkö on suunniteltu suojaamaan ulkoseinissä olevia ilmanvaihtoaukkoja. Säleiköllä on pieni painehäviö. NORDexternal RVS 0 Käyttökohteet RVS-ulkosäleikköä käytetään yleensä poistoilma- aukkojen edessä. Säleikkö on valmistettu kuumasinkitystä teräksestä ja pinta on viimeistelty pulverimaalauksella. Vaativiin olosuhteisiin RVS-säleikkö voidaan valmistaa myös alumiinista, kuparista, ruostumattomasta tai haponkestävästä teräksestä. Rakenne ja mitat RVS-säleikön rakenne on -osainen:. asennuskehys. suojaverkko. irrotettava säleikköosa Säleikön kulmat on hitsattu vedenpitäviksi. Säleikköä valmistetaan kaikenkokoisille tulo- ja poistoaukoille. Vakiosäleikkö on suorakaiteenmuotoinen. H x B Vakiokoot valmistetaan sekä leveys- että korkeus-suunnassa 0 mm:n välein. Pienin valmistettava säleikkö on 00 x 00 mm. Yli 00 x 00 mm kokoiset säleiköt ovat moduulirakenteisia. B 0 B H x B

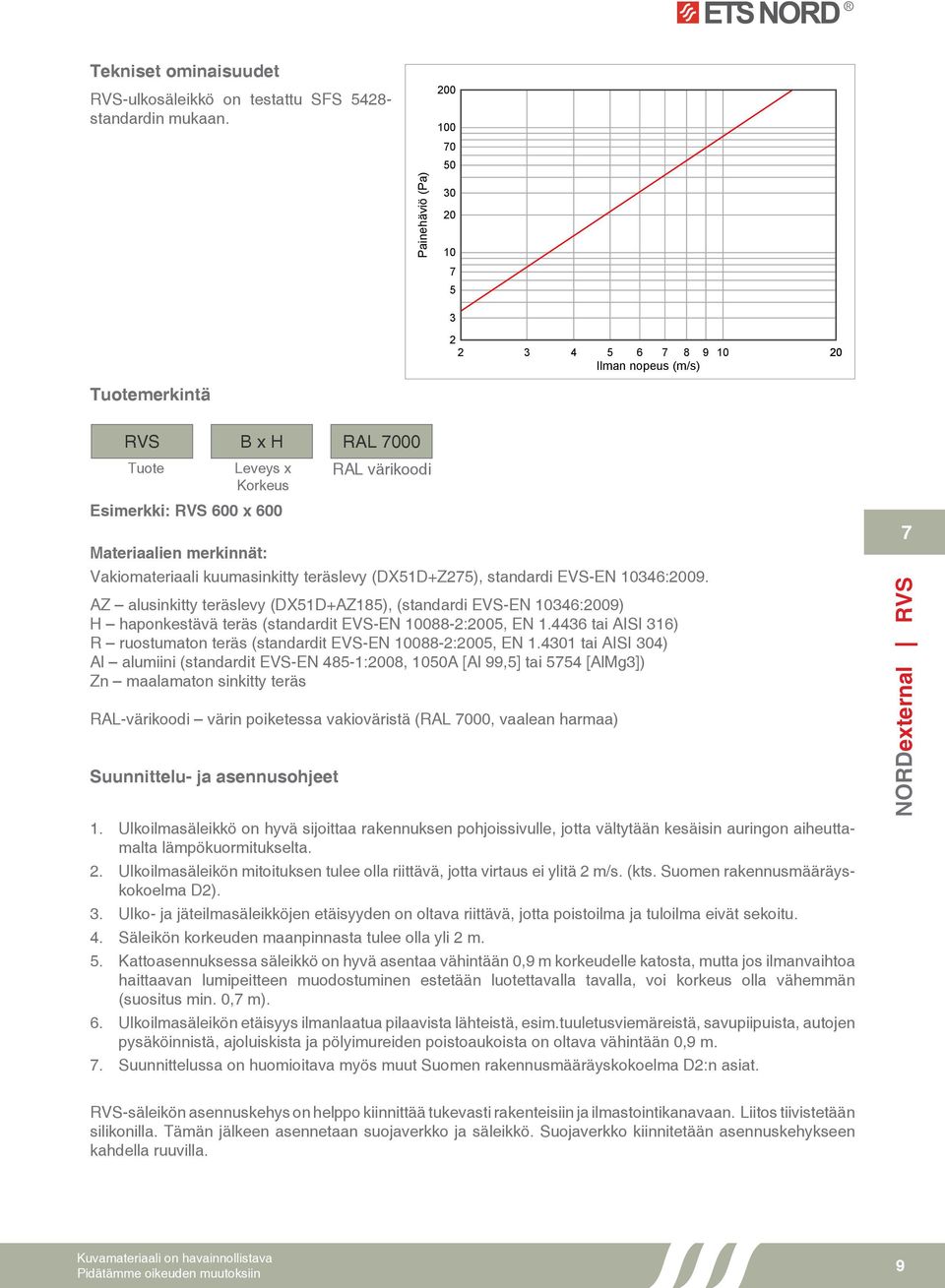

9 Tekniset ominaisuudet RVS-ulkosäleikkö on testattu SFS - standardin mukaan. Tuotemerkintä RVS B x H RAL 000 Tuote Leveys x Korkeus Esimerkki: RVS 00 x 00 Materiaalien merkinnät: RAL värikoodi Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi värin poiketessa vakioväristä (RAL 000, vaalean harmaa) Suunnittelu- ja asennusohjeet. Ulkoilmasäleikkö on hyvä sijoittaa rakennuksen pohjoissivulle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Ulkoilmasäleikön mitoituksen tulee olla riittävä, jotta virtaus ei ylitä m/s. (kts. Suomen rakennusmääräyskokoelma D).. Ulko- ja jäteilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu.. Säleikön korkeuden maanpinnasta tulee olla yli m.. Kattoasennuksessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle katosta, mutta jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, esim.tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista on oltava vähintään 0, m.. Suunnittelussa on huomioitava myös muut Suomen rakennusmääräyskokoelma D:n asiat. NORDexternal RVS RVS-säleikön asennuskehys on helppo kiinnittää tukevasti rakenteisiin ja ilmastointikanavaan. Liitos tiivistetään silikonilla. Tämän jälkeen asennetaan suojaverkko ja säleikkö. Suojaverkko kiinnitetään asennuskehykseen kahdella ruuvilla. Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

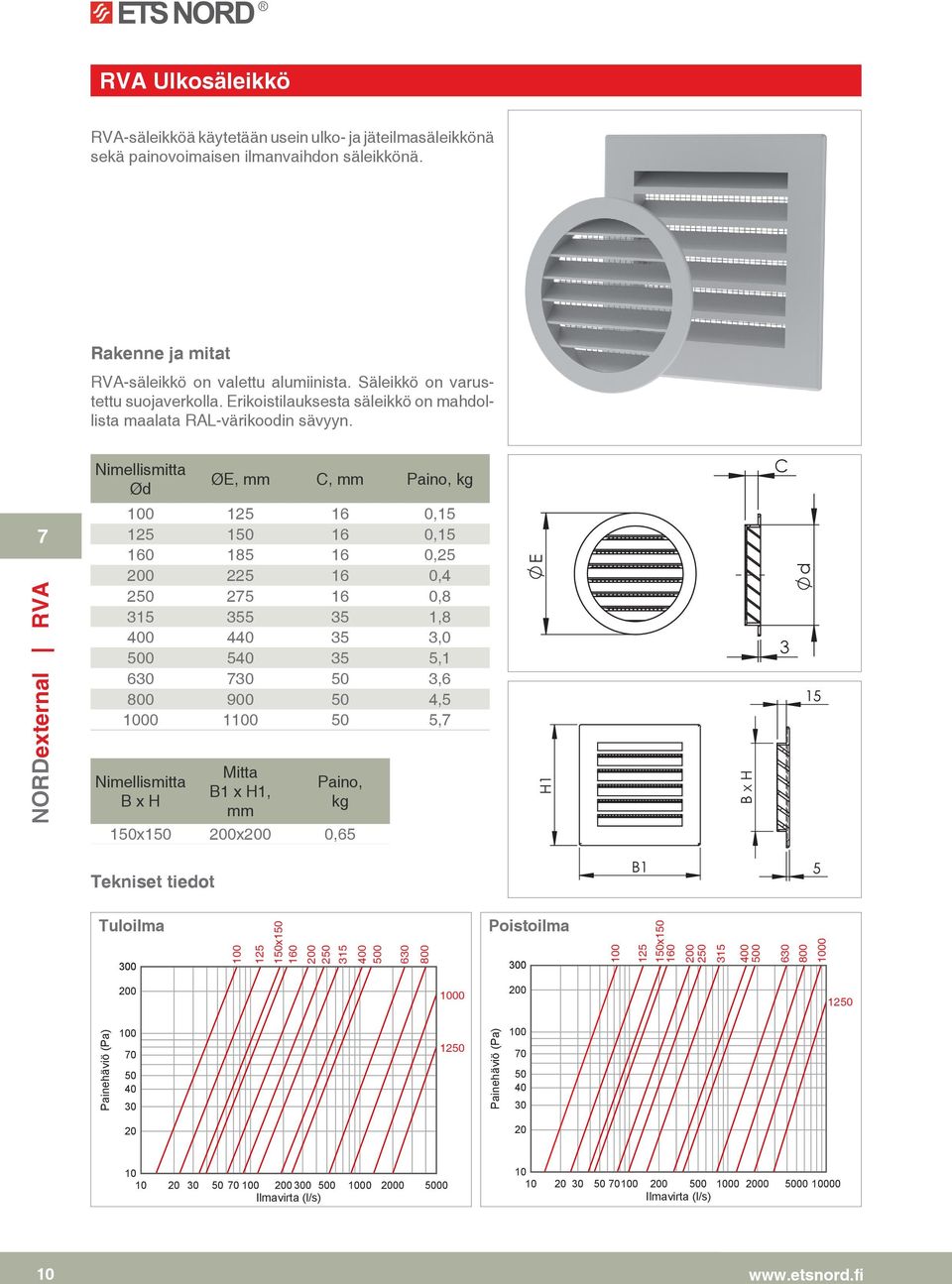

10 RVA Ulkosäleikkö RVA-säleikköä käytetään usein ulko- ja jäteilmasäleikkönä sekä painovoimaisen ilmanvaihdon säleikkönä. Rakenne ja mitat RVA-säleikkö on valettu alumiinista. Säleikkö on varustettu suojaverkolla. Erikoistilauksesta säleikkö on mahdollista maalata RAL-värikoodin sävyyn. NORDexternal RVA Nimellismitta Ød ØE, mm C, mm Paino, kg 0 0, 0 0, 0 0, 00 0, 0 0,, 00 0,0 00 0, 0 0 0, C 0, , Nimellismitta B x H E Mitta B x H, mm Paino, kg 0x0 00x00 0, Tekniset tiedot d E H B B x H C d Tuloilma x Poistoilma x Ilmavirta (l/s) Ilmavirta (l/s)

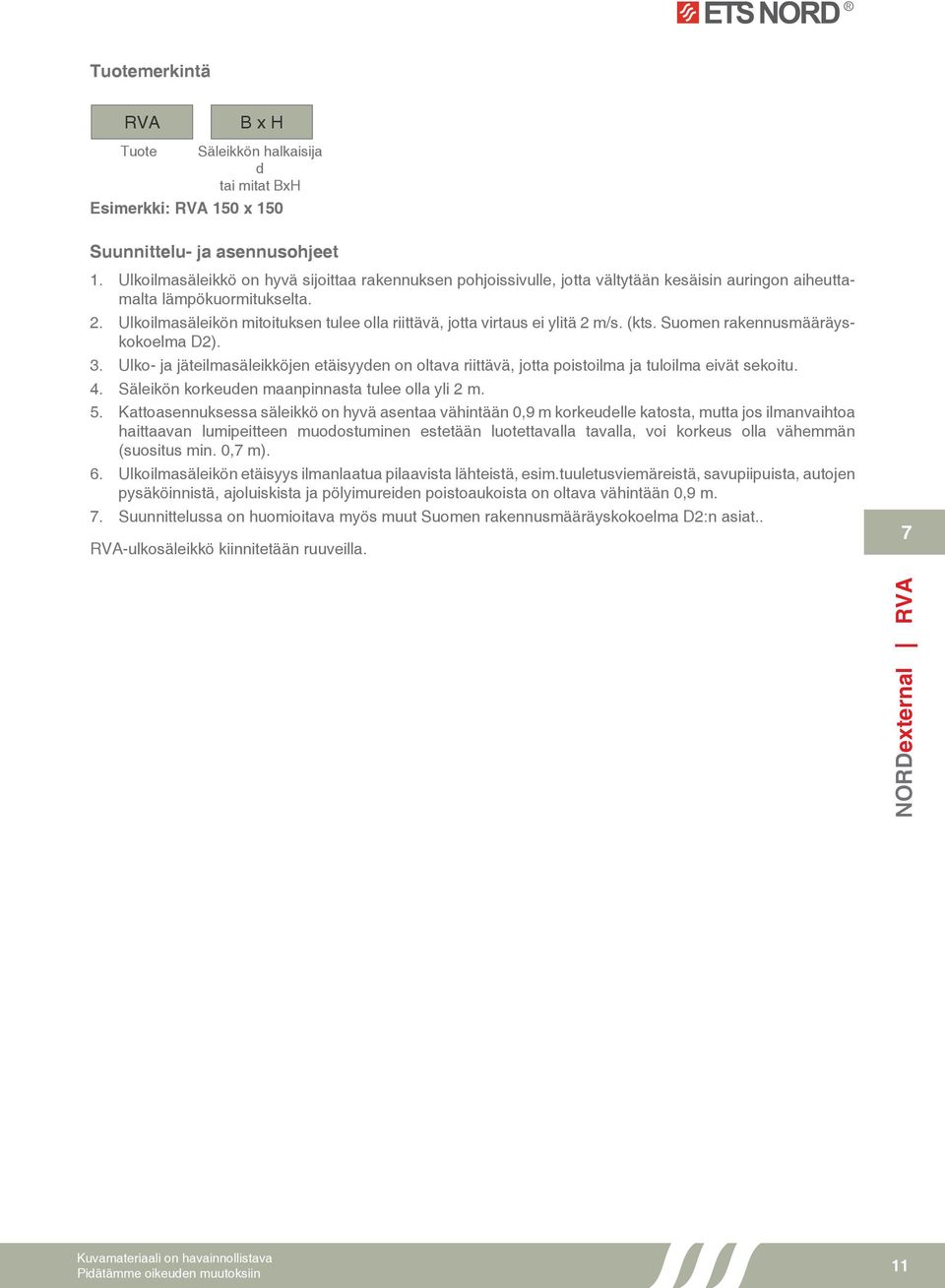

11 Tuotemerkintä RVA B x H Tuote Säleikkön halkaisija d tai mitat BxH Esimerkki: RVA 0 x 0 Suunnittelu- ja asennusohjeet. Ulkoilmasäleikkö on hyvä sijoittaa rakennuksen pohjoissivulle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Ulkoilmasäleikön mitoituksen tulee olla riittävä, jotta virtaus ei ylitä m/s. (kts. Suomen rakennusmääräyskokoelma D).. Ulko- ja jäteilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu.. Säleikön korkeuden maanpinnasta tulee olla yli m.. Kattoasennuksessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle katosta, mutta jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, esim.tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista on oltava vähintään 0, m.. Suunnittelussa on huomioitava myös muut Suomen rakennusmääräyskokoelma D:n asiat.. RVA-ulkosäleikkö kiinnitetään ruuveilla. NORDexternal RVA Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

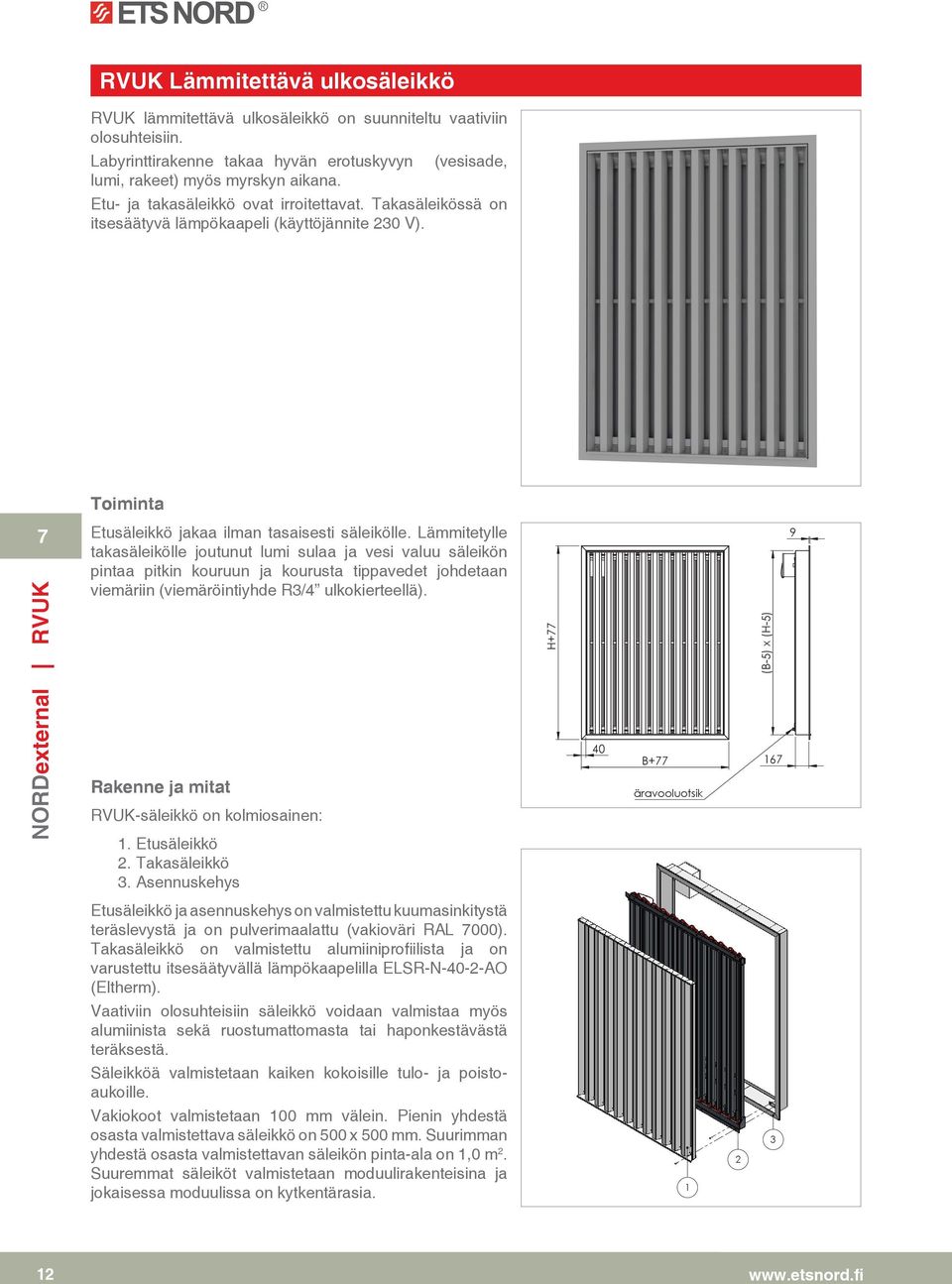

12 RVUK Lämmitettävä ulkosäleikkö RVUK lämmitettävä ulkosäleikkö on suunniteltu vaativiin olosuhteisiin. Labyrinttirakenne takaa hyvän erotuskyvyn (vesisade, lumi, rakeet) myös myrskyn aikana. Etu- ja takasäleikkö ovat irroitettavat. Takasäleikössä on itsesäätyvä lämpökaapeli (käyttöjännite 0 V). Toiminta NORDexternal RVUK Etusäleikkö jakaa ilman tasaisesti säleikölle. Lämmitetylle takasäleikölle joutunut lumi sulaa ja vesi valuu säleikön pintaa pitkin kouruun ja kourusta tippavedet johdetaan viemäriin (viemäröintiyhde R/ ulkokierteellä). Rakenne ja mitat RVUK-säleikkö on kolmiosainen:. Etusäleikkö. Takasäleikkö. Asennuskehys H+ 0 B+ äravooluotsik (B-) x (H-) Etusäleikkö ja asennuskehys on valmistettu kuumasinkitystä teräslevystä ja on pulverimaalattu (vakioväri RAL 000). Takasäleikkö on valmistettu alumiiniprofiilista ja on varustettu itsesäätyvällä lämpökaapelilla ELSR-N-0--AO (Eltherm). Vaativiin olosuhteisiin säleikkö voidaan valmistaa myös alumiinista sekä ruostumattomasta tai haponkestävästä teräksestä. H Säleikköä valmistetaan kaiken kokoisille tulo- ja poistoaukoille. 0 Vakiokoot valmistetaan 0 mm B välein. Pienin yhdestä osasta valmistettava säleikkö on 00 x 00 mm. Suurimman yhdestä osasta valmistettavan säleikön pinta-ala on,0 m. Suuremmat säleiköt valmistetaan moduulirakenteisina ja jokaisessa moduulissa on kytkentärasia. (B-) x (H-)

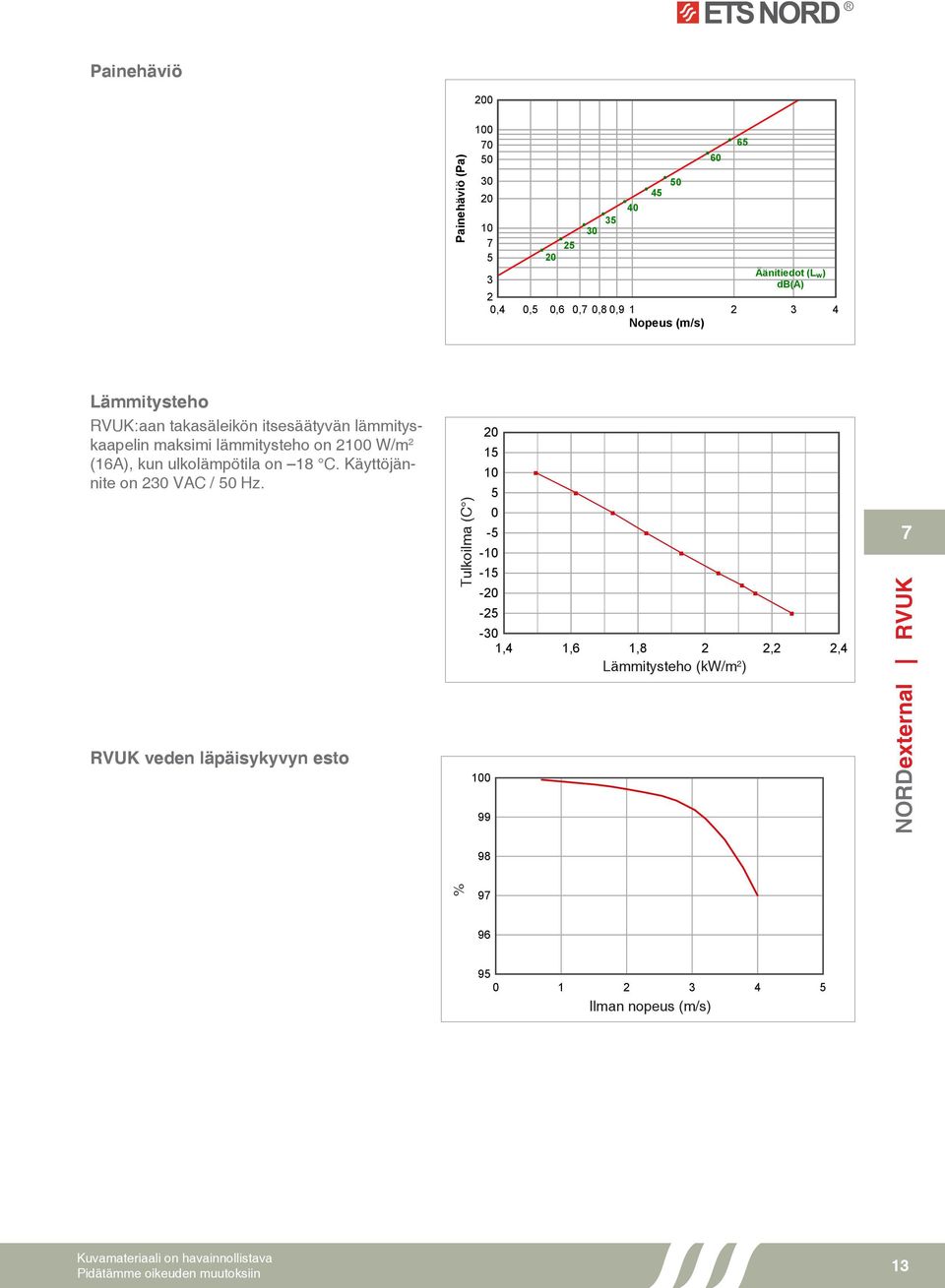

13 RV Painehäviö Äänitiedot (L w ) db(a) 0, 0, 0, 0, 0, 0, Nopeus (m/s) 0 Lämmitysteho RVUK:aan takasäleikön itsesäätyvän lämmityskaapelin maksimi lämmitysteho on 0 W/m (A), kun ulkolämpötila on C. Käyttöjännite on 0 VAC / 0 Hz. RVUK veden läpäisykyvyn esto Tulkoilma (C ) Tulkona (C ) ,,,,, Lämmitysteho (kw/m ) 0 NORDexternal RVUK RVUK_tak % % 0 Ilman Ilman nopeus nopeus (m/s) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

14 Tuotemerkintä RVUK B x H RAL 000 Tuote Leveys x Korkeus Esimerkki: RVUK 00x00 RAL värikoodi Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa) NORDexternal RVUK Asennusohjeet Ulkosäleikön asennus aloitetaan kiinnittämällä asennuskehys. Asennuskehyksen mitat ovat säleikön nimellismittoista mm pienempiä. Sen jälkeen kehykseen asennetaan takasäleikkö ja sitten etusäleikkö. Säleiköt kiinnitetään kehikkoon ruuveilla. Sähkö- ja putkiliitäntöjä varten pitää säleikön asennuksessa jättää säleikön taakse vähintään 0 mm vapaata tilaa. Kourussa on viemäröintiyhde R/ (ulkokierre). Sähkökytkentä Sähkökytkennät tehdään IP luokan kytkentärasiassa (kuuluu toimitukseen). Moduulirakenteisissa säleiköissä on kytkentärasia joka moduulissa. Jokaisen kytkentärasian kaapelointi oman A sulakkeen taakse.

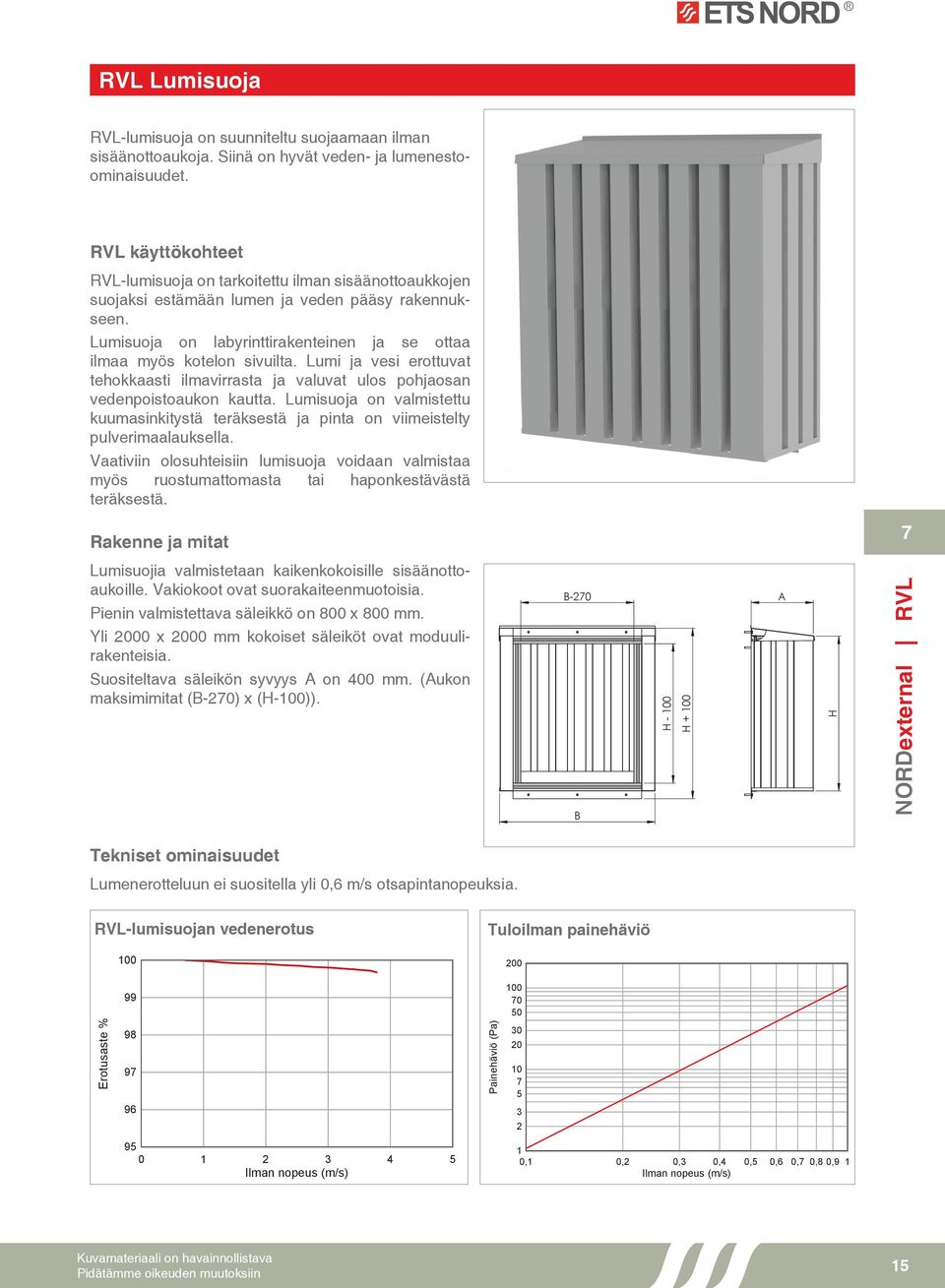

15 RVL Lumisuoja RVL-lumisuoja on suunniteltu suojaamaan ilman sisäänottoaukoja. Siinä on hyvät veden- ja lumenestoominaisuudet. RVL käyttökohteet RVL-lumisuoja on tarkoitettu ilman sisäänottoaukkojen suojaksi estämään lumen ja veden pääsy rakennukseen. Lumisuoja on labyrinttirakenteinen ja se ottaa ilmaa myös kotelon sivuilta. Lumi ja vesi erottuvat tehokkaasti ilmavirrasta ja valuvat ulos pohjaosan vedenpoistoaukon kautta. Lumisuoja on valmistettu kuumasinkitystä teräksestä ja pinta on viimeistelty pulverimaalauksella. Vaativiin olosuhteisiin lumisuoja voidaan valmistaa myös ruostumattomasta tai haponkestävästä teräksestä. Rakenne ja mitat Lumisuojia valmistetaan kaikenkokoisille sisäänottoaukoille. Vakiokoot ovat suorakaiteenmuotoisia. Pienin valmistettava säleikkö on 00 x 00 mm. Yli 000 x 000 mm kokoiset säleiköt ovat moduulirakenteisia. Suositeltava säleikön syvyys A on 00 mm. (Aukon maksimimitat (B-0) x (H-0)). Tekniset ominaisuudet B-0 B H - 0 H + 0 A H NORDexternal RVL Lumenerotteluun ei suositella yli 0, m/s otsapintanopeuksia. RVL-lumisuojan vedenerotus 0 Tuloilman painehäviö 00 Erotusaste % , 0, 0, 0, 0, 0, 0, 0, 0, Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

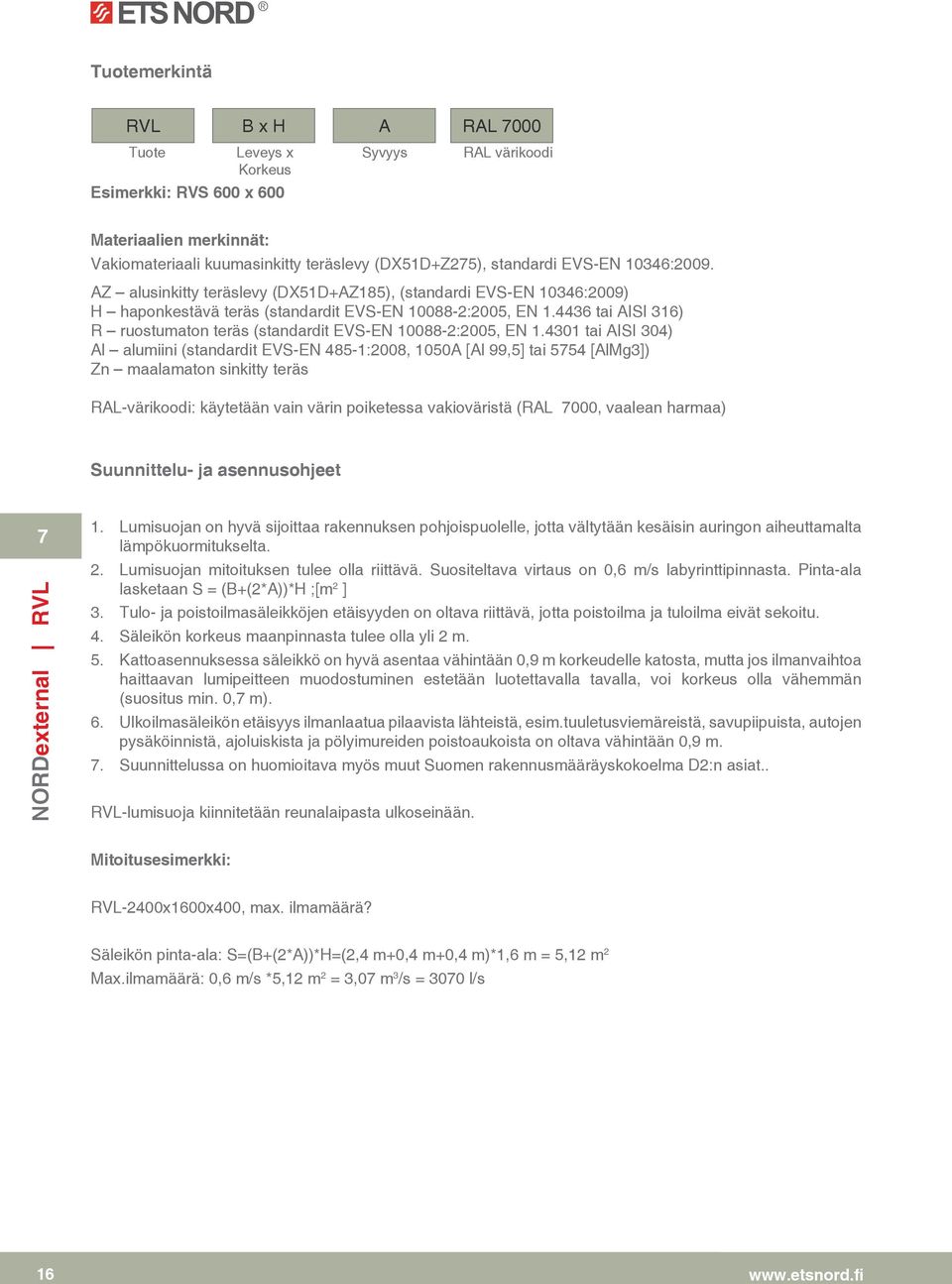

16 Tuotemerkintä RVL B x H A Tuote Leveys x Korkeus Esimerkki: RVS 00 x 00 Materiaalien merkinnät: RAL 000 Syvyys RAL värikoodi Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa) Suunnittelu- ja asennusohjeet NORDexternal RVL. Lumisuojan on hyvä sijoittaa rakennuksen pohjoispuolelle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Lumisuojan mitoituksen tulee olla riittävä. Suositeltava virtaus on 0, m/s labyrinttipinnasta. Pinta-ala lasketaan S = (B+(*A))*H ;[m ]. Tulo- ja poistoilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu.. Säleikön korkeus maanpinnasta tulee olla yli m.. Kattoasennuksessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle katosta, mutta jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, esim.tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista on oltava vähintään 0, m.. Suunnittelussa on huomioitava myös muut Suomen rakennusmääräyskokoelma D:n asiat.. RVL-lumisuoja kiinnitetään reunalaipasta ulkoseinään. Mitoitusesimerkki: RVL-00x00x00, max. ilmamäärä? Säleikön pinta-ala: S=(B+(*A))*H=(, m+0, m+0, m)*, m =, m Max.ilmamäärä: 0, m/s *, m =,0 m /s = 00 l/s

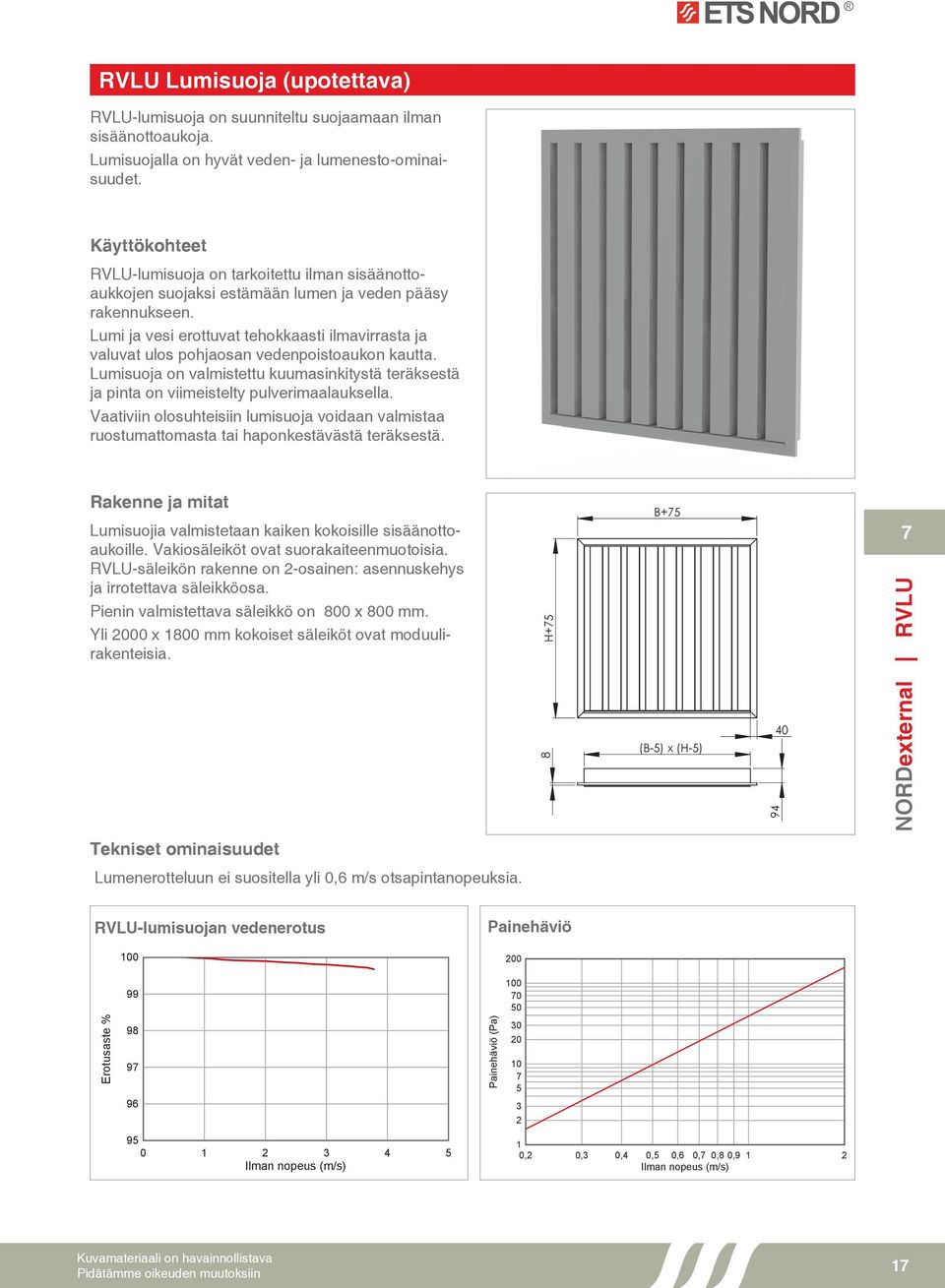

17 RVLU Lumisuoja (upotettava) RVLU-lumisuoja on suunniteltu suojaamaan ilman sisäänottoaukoja. Lumisuojalla on hyvät veden- ja lumenesto-ominaisuudet. Käyttökohteet RVLU-lumisuoja on tarkoitettu ilman sisäänottoaukkojen suojaksi estämään lumen ja veden pääsy rakennukseen. Lumi ja vesi erottuvat tehokkaasti ilmavirrasta ja valuvat ulos pohjaosan vedenpoistoaukon kautta. Lumisuoja on valmistettu kuumasinkitystä teräksestä ja pinta on viimeistelty pulverimaalauksella. Vaativiin olosuhteisiin lumisuoja voidaan valmistaa ruostumattomasta tai haponkestävästä teräksestä. Rakenne ja mitat Lumisuojia valmistetaan kaiken kokoisille sisäänottoaukoille. Vakiosäleiköt ovat suorakaiteenmuotoisia. RVLU-säleikön rakenne on -osainen: asennuskehys ja irrotettava säleikköosa. Pienin valmistettava säleikkö on 00 x 00 mm. Yli 000 x 00 mm kokoiset säleiköt ovat moduulirakenteisia. Tekniset ominaisuudet H+ B+ (B-) x (H-) 0 NORDexternal RVLU Lumenerotteluun ei suositella yli 0, m/s otsapintanopeuksia. RVLU-lumisuojan vedenerotus 0 Painehäviö 00 Erotusaste % , 0, 0, 0, 0, 0, 0, 0, Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

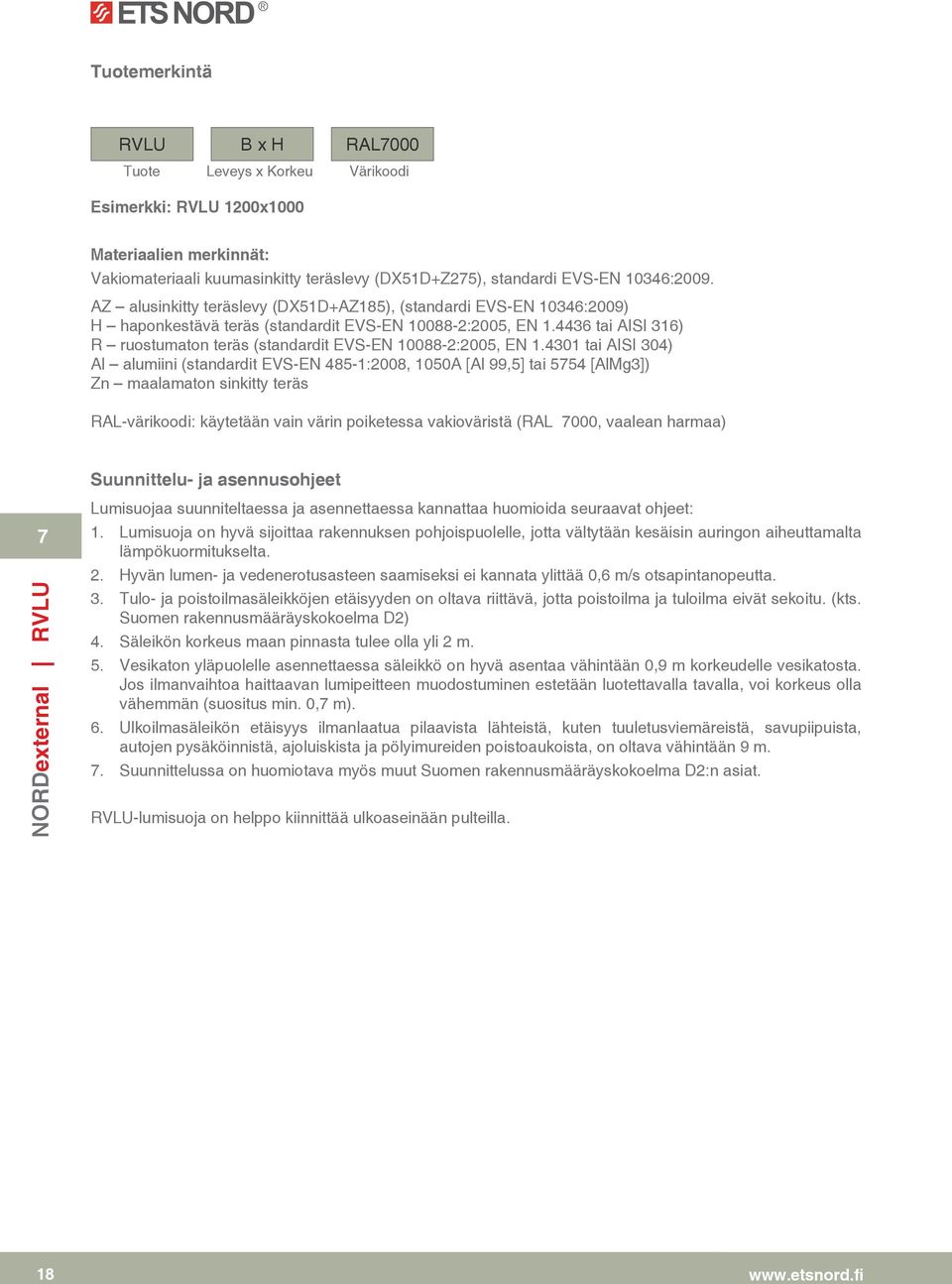

18 Tuotemerkintä RVLU B x H RAL000 Tuote Leveys x Korkeu Värikoodi Esimerkki: RVLU 00x00 Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa) NORDexternal RVLU Suunnittelu- ja asennusohjeet Lumisuojaa suunniteltaessa ja asennettaessa kannattaa huomioida seuraavat ohjeet:. Lumisuoja on hyvä sijoittaa rakennuksen pohjoispuolelle, jotta vältytään kesäisin auringon aiheuttamalta lämpökuormitukselta.. Hyvän lumen- ja vedenerotusasteen saamiseksi ei kannata ylittää 0, m/s otsapintanopeutta.. Tulo- ja poistoilmasäleikköjen etäisyyden on oltava riittävä, jotta poistoilma ja tuloilma eivät sekoitu. (kts. Suomen rakennusmääräyskokoelma D). Säleikön korkeus maan pinnasta tulee olla yli m.. Vesikaton yläpuolelle asennettaessa säleikkö on hyvä asentaa vähintään 0, m korkeudelle vesikatosta. Jos ilmanvaihtoa haittaavan lumipeitteen muodostuminen estetään luotettavalla tavalla, voi korkeus olla vähemmän (suositus min. 0, m).. Ulkoilmasäleikön etäisyys ilmanlaatua pilaavista lähteistä, kuten tuuletusviemäreistä, savupiipuista, autojen pysäköinnistä, ajoluiskista ja pölyimureiden poistoaukoista, on oltava vähintään m.. Suunnittelussa on huomiotava myös muut Suomen rakennusmääräyskokoelma D:n asiat. RVLU-lumisuoja on helppo kiinnittää ulkoaseinään pulteilla.

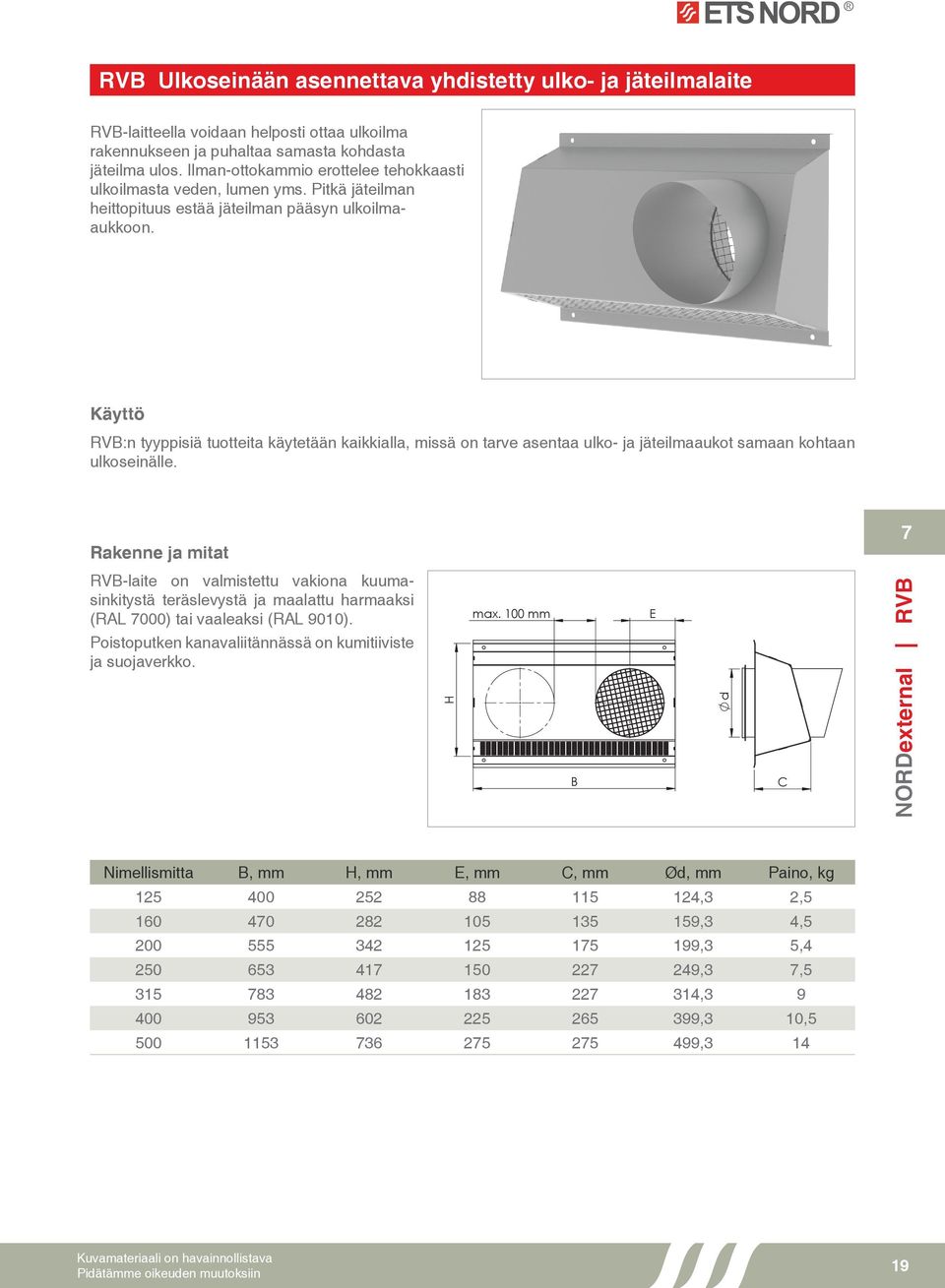

19 RVB Ulkoseinään asennettava yhdistetty ulko- ja jäteilmalaite RVB-laitteella voidaan helposti ottaa ulkoilma rakennukseen ja puhaltaa samasta kohdasta jäteilma ulos. Ilman-ottokammio erottelee tehokkaasti ulkoilmasta veden, lumen yms. Pitkä jäteilman heittopituus estää jäteilman pääsyn ulkoilmaaukkoon. Käyttö RVB:n tyyppisiä tuotteita käytetään kaikkialla, missä on tarve asentaa ulko- ja jäteilmaaukot samaan kohtaan ulkoseinälle. Rakenne ja mitat RVB-laite on valmistettu vakiona kuumasinkitystä teräslevystä ja maalattu harmaaksi (RAL 000) tai vaaleaksi (RAL 0). Poistoputken kanavaliitännässä on kumitiiviste ja suojaverkko. H max. 0 mm B E d C NORDexternal RVB Nimellismitta B, mm H, mm E, mm C, mm Ød, mm Paino, kg 00,, 0 0,, 00,, 0 0,,, 00 0,, 00, Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

20 Tekniset tiedot (m/s), % (m/s), % Ilmannopeus (m/s) Vedenerotus % Ilmavirta q v (l/s) NORDexternal RVB Tuotemerkintä RVB 0 R Tuote Poistokanavan sijainti R oikealla L vasemmalla Esimerkki: RVB-R, m, m L 0, Ilmanheittopituus (m) Ilmavirta q v (l/s) Ød Nimellismitta,0 m, m, m 0, m RVB_OV.grf, m, m, m, m, m, m, m, m RAL000 Värikoodi RVB_VV.grf Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi: käytetään vain värin poiketessa vakioväristä (RAL 000, vaalean harmaa). 0

21 Suunnittelu RVB:n sijainti on valittava huomioiden Suomen rakennusmääräsykokoelma D-määräykset ja ohjeet Varmista myös paikalliselta viranomaiselta tämän tuotteen soveltuvuus kohteeseesi tarvittaessa. Asennus Ilmanotto- ja -poistokanavat johdetaan rinnakkain seinän ulkopinnalle RVB asennetaan ulkopuolelta siten, että poistokanava liitetään jäteilmaliitokseen sisäliitännällä ja ulkoilmakanava jää ilmaottokammion sisään Ilmanotto- ja -poistoputken keskinäisen etäisyyden on hyvä olla 0 mm, jotta putkiston eristysmateriaalille riittää tilaa Ilmanottokanava on suositeltavaa johtaa ilmanottokammion yläreunaan, jotta saadaan mahdollisimman hyvä veden- ja lumenerotusaste RVB kiinnitetään seinään neljästä pisteestä ruuveilla. NORDexternal RVB Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

22 RVK Sälesuljin / RVKS Ylipainepelti RVK-säleikköjä käytetään poistoaukkojen suojana ja RVKSpeltejä takaiskupeltinä kanavistossa. Ominaisuudet: Estää ilman takaisinvirtauksen Suojaa ilmanvaihtojärjestelmää sateelta Helppo asentaa RVKS on asennettavissa sekä pysty- että vaakasuoraan RVK NORDexternal RVK/RVKS Käyttö RVK-säleikkö on tarkoitettu seinään kiinnitettäväksi. Ellei ilmavirtaa ole, RVK-säleikön säleet sulkeutuvat automaattisesti painovoiman ansiosta estäen näin takaisinvirtauksen. RVKS-ylipainepelti voidaan asentaa pysty- ja vaaka-asentoon suorakaidekanavistoon. Pyöreällä kanavaliittimellä se sopii myös pyöreään kanavaan kiinnitettäväksi. Kun kanavissa on virtausta, läpät ovat auki-asennossa ilmavirran suuntaisesti. Rakenne ja mitat RVK ja RVKS koostuvat kahdesta osasta: kehyksestä ja irrotettavasta ritiläosasta. Kehys on valmistettu sinkitystä teräslevystä ja ritilän läpät alumiinilevystä. RVK-ritilän kehyksen kulmat on hitsattu vesitiiviiksi. Vakiokoot ovat 0 mm välein. Pienin valmistettava koko on 00 x 00 mm ja suurin 00 x 00 mm. Suuremmat ritilät on valmistettu moduuleina. RVK RVKS RVKS H+ 0 H+ 0 (B-) x (H-) (B-) x (H-) H H B+ B+ B B

23 Tekniset tiedot Suositeltava ilman enimmäisnopeus on kanvassa m/s. RVKS painehäviö vaakasuorassa kanavassa 0 RVKS painehäviö pystysuorassa kanavassa RVK painehäviö RVKS_h_rohtkanal.grf Tuotemerkintä RVK Tuote B x H Leveys x Korkeus Esimerkki: RVK 00x00 RAL000 Värikoodi NORDexternal RVK/RVKS RVKS_pystkanalis.grf Materiaalien merkinnät: Vakiomateriaali kuumasinkitty teräslevy (DXD+Z), standardi RVK.grf EVS-EN :00. AZ alusinkitty teräslevy (DXD+AZ), (standardi EVS-EN :00) H haponkestävä teräs (standardit EVS-EN 0-:00, EN. tai AISI ) R ruostumaton teräs (standardit EVS-EN 0-:00, EN.0 tai AISI 0) Al alumiini (standardit EVS-EN -:00, 0A [Al,] tai [AlMg]) Zn maalamaton sinkitty teräs RAL-värikoodi käytetään vain värin poiketessa vakioväristä. ( RAL 000, vaalean harmaa) Erikoisvärit: RAL-värikartan pulverivärit Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

24 MSL Äänenvaimennuslabyrintti L H B õhu suund MSL-labyrintti on tarkoitettu äänen vaimentamiseen imu- ja poistoilma-aukkojen edessä. Erinomainen vaimennuskyky Lyhyempi vaimenninrakenne Suhteellisen pieni painehäviö Yhdessä RV-säleikön kanssa takaa hyvän sateen ym. erotuskyvyn MSL on tarkoitettu käytettäväksi pääasiassa laitteista (puhaltimet, iv-koneet) tulevan melun vaimentamiseen. A Äänenvaimennus suunta SECTION - Mõõt B on mürasummutava labürin B = 00; 00; 00; 0; 00; Mõõt H on mürasummutava labürin H = 00;...; 000 Mõõt L on mürasummutava labürin L = 00; 00 Materjal: NORDexternal MSL Materiaali ja mitat MSL- äänenvaimennuslabyrintti koostuu ulkokuoresta ja vaimentavista elementeistä. Ulkokuori on valmistettu kuumasinkitystä teräspellistä ja sen toisessa päässä on z-lista. Äänenvaimennusmateriaalina on polyesteri. Mitat mm Leveys B 00, 00, 00, 0, 00, 00 KorkeusH Pituus L 00, 00 Tekniset ominaisuudet Äänenvaimennus Äänenvaimennus (db) L, Oktaavikaistan keskitaajuus (Hz) mm 0 00 k k k k MSL 00 MSL , 0, 0, 0, 0,, Tuloilma - Painehäviö Poistoilma - Painehäviö MSL 00+RV MSL 00+RV MSL 00 MSL 00 Tuotemerkinta 0, 0, 0, 0, 0,, MSL_supply.grf MSL B x H Tuote Leveys x Korkeus Pituus Äänenvaimennussuunta -ääni sisään -ääni ulos Esimerkki: MSL 00x L n

25

26 ETS NORD Suomi Osoite: Pakkasraitti 00 Tuusula Puh.: 00
