Huoltoyksiköt Täydentävät tuotteet sarja AS5. Luetteloesite
|
|
- Ari Jaakkola
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Huoltoyksiköt sarja AS5 Luetteloesite
2 2 Huoltoyksiköt sarja AS5 Huoltoyksiköt Huoltoyksikkö 2-osainen, Sarja AS5-ACD 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri 5 Huoltoyksikkö 3-osainen, Sarja AS5-ACT 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri 8 Paineensäätöventtiilit, ilmansyöttö vasemmalla Paineensäätöventtiili, Sarja AS5-RGS 3/4 NPT - 1 NPT Qn=14500 l/min Ohjaus: mekaaninen suljettava riippulukolle 11 Suodatin-paineensäätöventtiilit, ilmansyöttö vasemmalla Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm suljettava riippulukolle 14 Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle 17 Suodatin, ilmansyöttö vasemmalla Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm 21 Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm 23 Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm Likaantumisnäyttö: Sisäänrakennettu 25 Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm 28
3 3 Huoltoyksiköt sarja AS5 Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Likaantumisnäyttö: Sisäänrakennettu 31 Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm 34 Aktiivihiilisuodatin, Sarja AS5-FLA 3/4 NPT - 1 NPT 37 Öljynsyöttäjä, ilmansyöttö vasemmalla Normaaliusvavoitelulaite, Sarja AS5-LBS 3/4 NPT - 1 NPT 39 Täyttöyksiköt, ilmansyöttö vasemmalla Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 41 Täyttöyksikkö, pneumaattisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin 46 Täyttöventtiilit, ilmansyöttö vasemmalla Täyttöventtiili, pneumaattisesti käytettävä, Sarja AS5-SSV 3/4 NPT - 1 NPT 50 Sulkuventtiilit, ilmansyöttö vasemmalla 3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 52 3/2-suuntaventtiili, paineilmaohjattu, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin 56
4 4 Huoltoyksiköt sarja AS5 3/2-suuntaventtiili, mekaanisesti käytettävä, Sarja AS5-BAV 3/4 NPT - 1 NPT 59 Jakaja, ilmansyöttö vasemmalla Virranjakaja, Sarja AS5-DIS 3/4 NPT - 1 NPT Jakokappale 2-lähtöinen Virranjakaja ATEX-yhteensopiva 61 Perusohjelma, sarja AS5 on line Tarvikkeet Suojastusosa, Sarja AS5-MBR-...-W05 3/4 NPT - 1 NPT 63 Adapteri, Sarja CN1 Muoto C, ISO / M 12 63

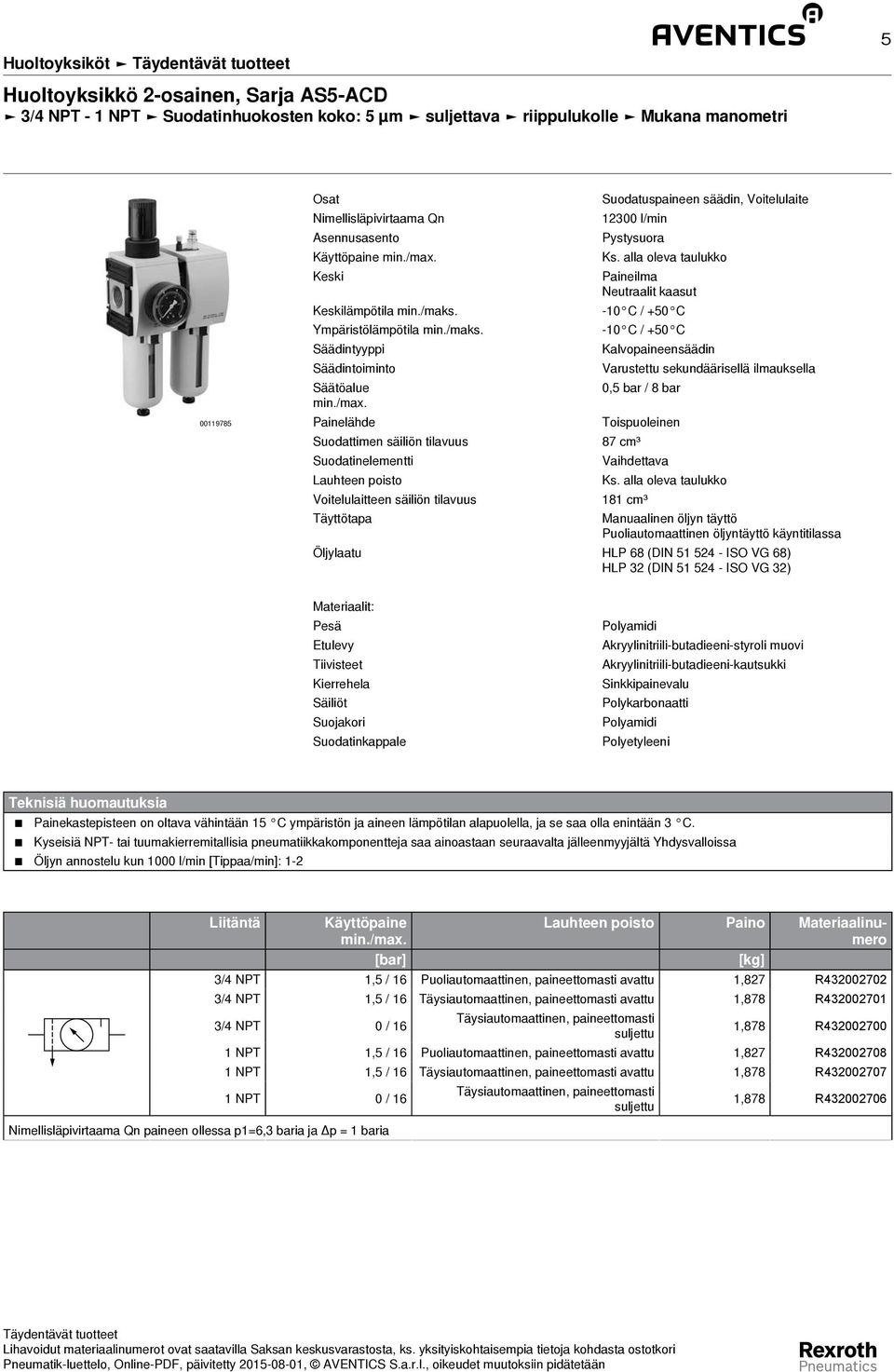

5 Huoltoyksiköt 5 Huoltoyksikkö 2-osainen, Sarja AS5-ACD 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri Osat Nimellisläpivirtaama Qn Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Säädintyyppi Säädintoiminto Säätöalue min./max. Painelähde Suodattimen säiliön tilavuus Suodatinelementti Lauhteen poisto Voitelulaitteen säiliön tilavuus Täyttötapa Suodatuspaineen säädin, Voitelulaite l/min Pystysuora Ks. alla oleva taulukko Paineilma Neutraalit kaasut Kalvopaineensäädin Varustettu sekundäärisellä ilmauksella 0,5 bar / 8 bar Toispuoleinen 87 cm³ Vaihdettava Ks. alla oleva taulukko 181 cm³ Manuaalinen öljyn täyttö Puoliautomaattinen öljyntäyttö käyntitilassa Öljylaatu HLP 68 (DIN ISO VG 68) HLP 32 (DIN ISO VG 32) Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suojakori Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Polyamidi Polyetyleeni Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Öljyn annostelu kun 1000 l/min [Tippaa/min]: 1-2 Liitäntä Käyttöpaine min./max. [bar] Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Lauhteen poisto Paino Materiaalinumero [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 1,827 R /4 NPT 1,5 / 16 1,878 R /4 NPT 0 / 16 suljettu 1,878 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 1,827 R NPT 1,5 / 16 1,878 R NPT 0 / 16 suljettu 1,878 R
6 6 Huoltoyksiköt Huoltoyksikkö 2-osainen, Sarja AS5-ACD 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri voitelulaitteen reaktioraja p1 = Käyttöpaine; qn = Nimellisläpivirtaus Virtausominaisuudet (säätöalue p2: 0,5-8 bar) p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus

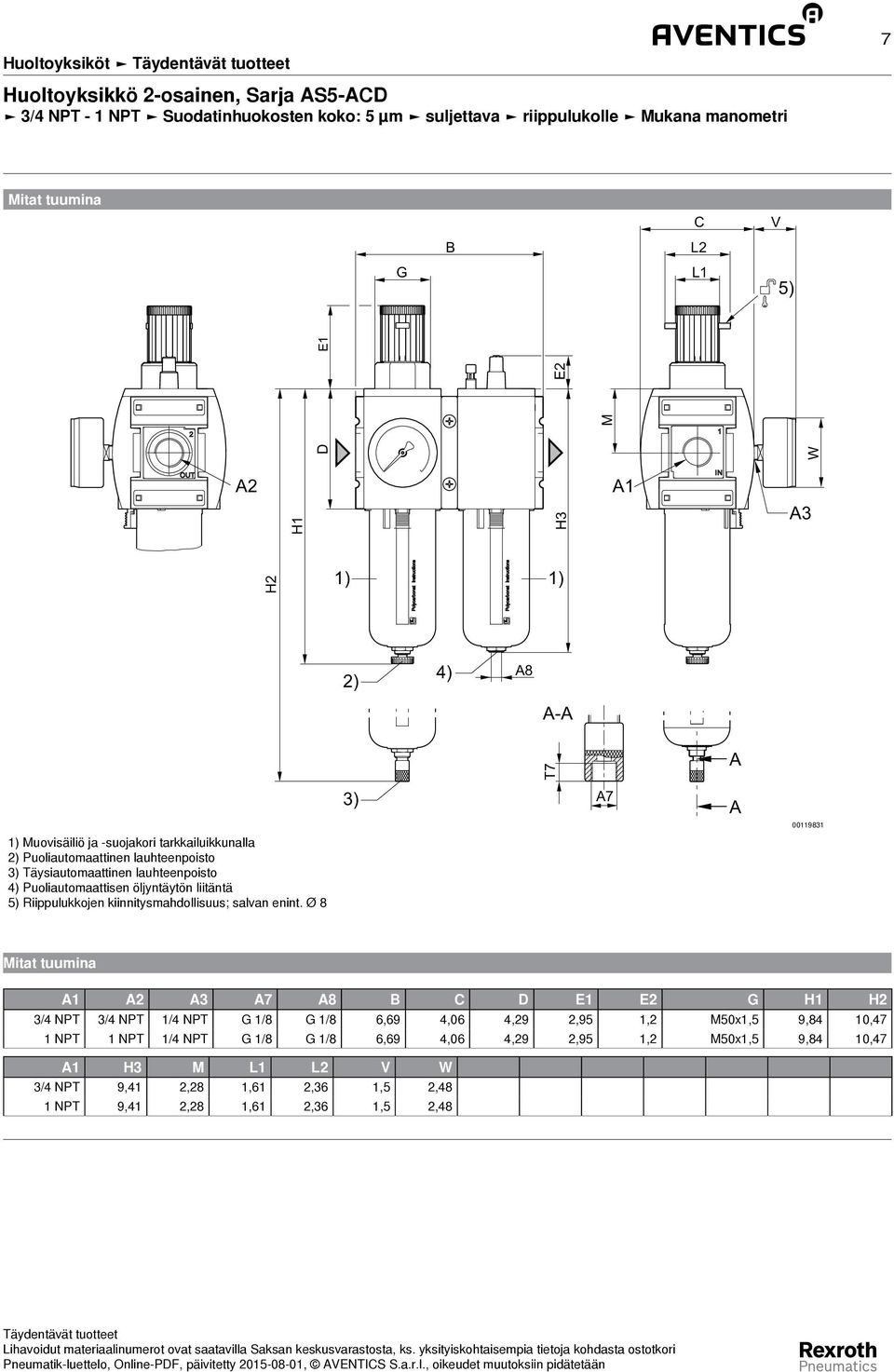

7 Huoltoyksiköt Huoltoyksikkö 2-osainen, Sarja AS5-ACD 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri 7 C V B L2 G L1 5) H1 D H3 E2 E1 A2 M A1 W A3 H2 1) 1) 2) 4) A8 A-A T7 A 3) A7 A ) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Puoliautomaattinen lauhteenpoisto 3) Täysiautomaattinen lauhteenpoisto 4) Puoliautomaattisen öljyntäytön liitäntä 5) Riippulukkojen kiinnitysmahdollisuus; salvan enint. Ø 8 A1 A2 A3 A7 A8 B C D E1 E2 G H1 H2 3/4 NPT 3/4 NPT 1/4 NPT G 1/8 G 1/8 6,69 4,06 4,29 2,95 1,2 M50x1,5 9,84 10,47 1 NPT 1 NPT 1/4 NPT G 1/8 G 1/8 6,69 4,06 4,29 2,95 1,2 M50x1,5 9,84 10,47 A1 H3 M L1 L2 V W 3/4 NPT 9,41 2,28 1,61 2,36 1,5 2,48 1 NPT 9,41 2,28 1,61 2,36 1,5 2,48
8 8 Huoltoyksiköt Huoltoyksikkö 3-osainen, Sarja AS5-ACT 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri Osat Nimellisläpivirtaama Qn Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Säädintyyppi Säädintoiminto Säätöalue min./max. Painelähde Suodattimen säiliön tilavuus Suodatinelementti Lauhteen poisto Voitelulaitteen säiliön tilavuus Täyttötapa Suodattimet, Paineensäädin, Voitelulaite l/min Pystysuora Ks. alla oleva taulukko Paineilma Neutraalit kaasut Kalvopaineensäädin Varustettu sekundäärisellä ilmauksella 0,5 bar / 8 bar Toispuoleinen 87 cm³ Vaihdettava Ks. alla oleva taulukko 181 cm³ Manuaalinen öljyn täyttö Puoliautomaattinen öljyntäyttö käyntitilassa Öljylaatu HLP 68 (DIN ISO VG 68) HLP 32 (DIN ISO VG 32) Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suojakori Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Polyamidi Polyetyleeni Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Öljyn annostelu kun 1000 l/min [Tippaa/min]: 1-2 Liitäntä Käyttöpaine min./max. [bar] Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Lauhteen poisto Paino Materiaalinumero [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 2,627 R /4 NPT 1,5 / 16 2,678 R /4 NPT 0 / 16 suljettu 2,678 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 2,627 R NPT 1,5 / 16 2,678 R NPT 0 / 16 suljettu 2,678 R
9 Huoltoyksiköt Huoltoyksikkö 3-osainen, Sarja AS5-ACT 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri 9 voitelulaitteen reaktioraja p1 = Käyttöpaine; qn = Nimellisläpivirtaus Virtausominaisuudet (säätöalue p2: 0,5-8 bar) p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus

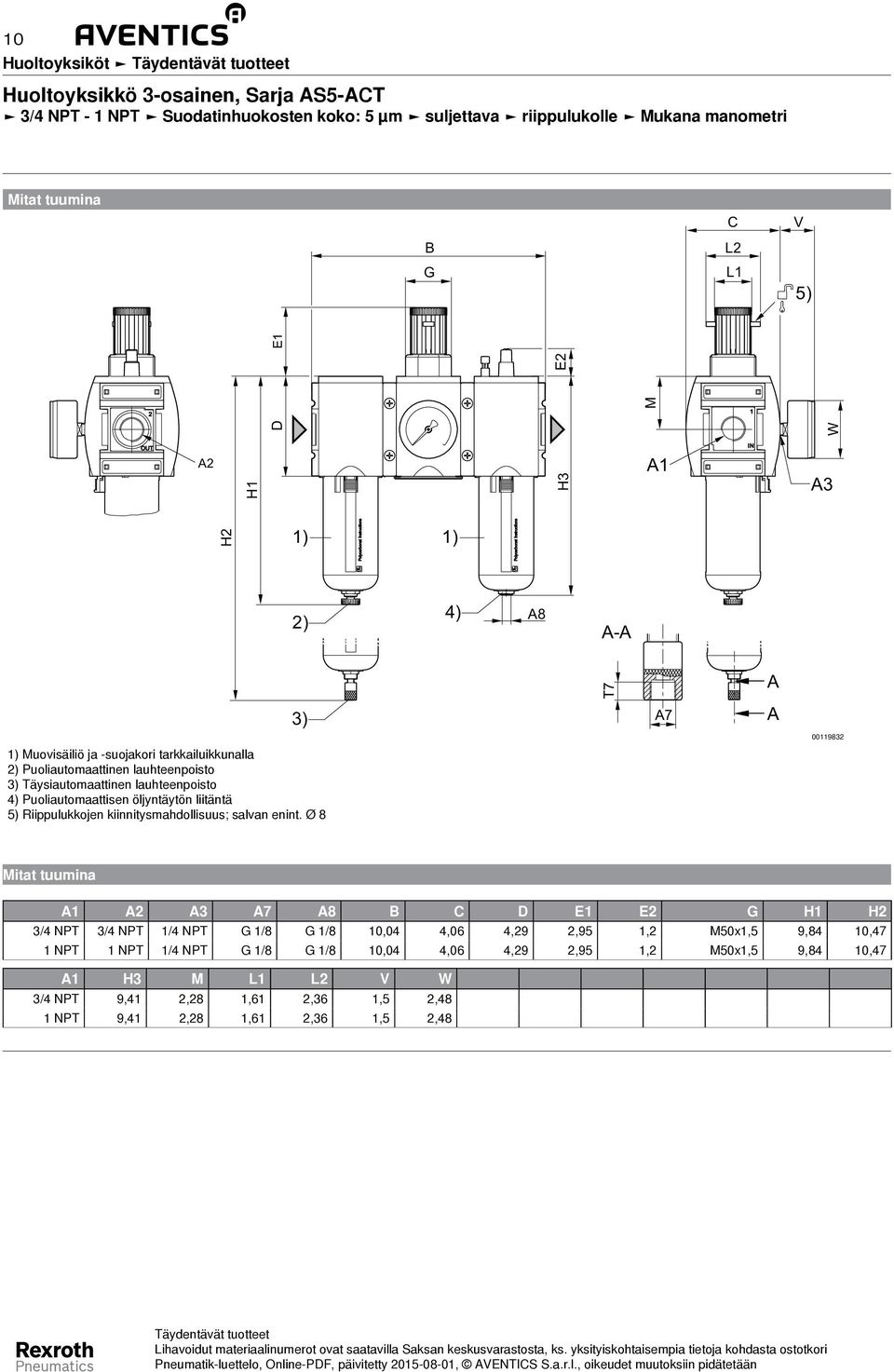

10 10 Huoltoyksiköt Huoltoyksikkö 3-osainen, Sarja AS5-ACT 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Mukana manometri C V B L2 G L1 5) D W M E2 E1 A2 H1 H3 A1 A3 H2 1) 1) 2) 4) A8 A-A T7 A 3) A7 A ) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Puoliautomaattinen lauhteenpoisto 3) Täysiautomaattinen lauhteenpoisto 4) Puoliautomaattisen öljyntäytön liitäntä 5) Riippulukkojen kiinnitysmahdollisuus; salvan enint. Ø 8 A1 A2 A3 A7 A8 B C D E1 E2 G H1 H2 3/4 NPT 3/4 NPT 1/4 NPT G 1/8 G 1/8 10,04 4,06 4,29 2,95 1,2 M50x1,5 9,84 10,47 1 NPT 1 NPT 1/4 NPT G 1/8 G 1/8 10,04 4,06 4,29 2,95 1,2 M50x1,5 9,84 10,47 A1 H3 M L1 L2 V W 3/4 NPT 9,41 2,28 1,61 2,36 1,5 2,48 1 NPT 9,41 2,28 1,61 2,36 1,5 2,48
11 Huoltoyksiköt Paineensäätöventtiili, Sarja AS5-RGS 3/4 NPT - 1 NPT Qn=14500 l/min Ohjaus: mekaaninen suljettava riippulukolle Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Säädintyyppi Säädintoiminto Säätöalue min./max. Painelähde Enint. Ilmantarve Materiaalit: Pesä Etulevy Tiivisteet Mikä tahansa Ks. alla oleva taulukko Paineilma Neutraalit kaasut Kalvopaineensäädin, Suojastettava Varustettu sekundäärisellä ilmauksella (> 3 bar) Ks. alla oleva taulukko Toispuoleinen 1,5 l/min Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Qn Käyttöpaine min./max. Säätöalue min. - max. Paino [l/min] [bar] [bar] [kg] Materiaalinumero 3/4 NPT 0,1 / 16 0,1-1 R ) Painemittari, sisällytetty irtonaisena 2) Manometri on tilattava erikseen Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria 3/4 NPT 0,1 / 16 0,1-2 R /4 NPT 0,2 / 16 0,2-4 R /4 NPT 0,5 / 16 0,5-8 R /4 NPT 0,5 / 16 0,5-10 R ,997 1) 3/4 NPT 0,5 / 16 0,5-16 R NPT 0,1 / 16 0,1-1 R NPT 0,1 / 16 0,1-2 R NPT 0,2 / 16 0,2-4 R NPT 0,5 / 16 0,5-8 R NPT 0,5 / 16 0,5-10 R NPT 0,5 / 16 0,5-16 R /4 NPT 0,1 / 16 0,1-1 R /4 NPT 0,1 / 16 0,1-2 R /4 NPT 0,2 / 16 0,2-4 R /4 NPT 0,5 / 16 0,5-8 R /4 NPT 0,5 / 16 0,5-10 R /4 NPT 0,5 / 16 0,5-16 R ,905 2) 1 NPT 0,1 / 16 0,1-1 R NPT 0,1 / 16 0,1-2 R NPT 0,2 / 16 0,2-4 R NPT 0,5 / 16 0,5-8 R NPT 0,5 / 16 0,5-10 R NPT 0,5 / 16 0,5-16 R

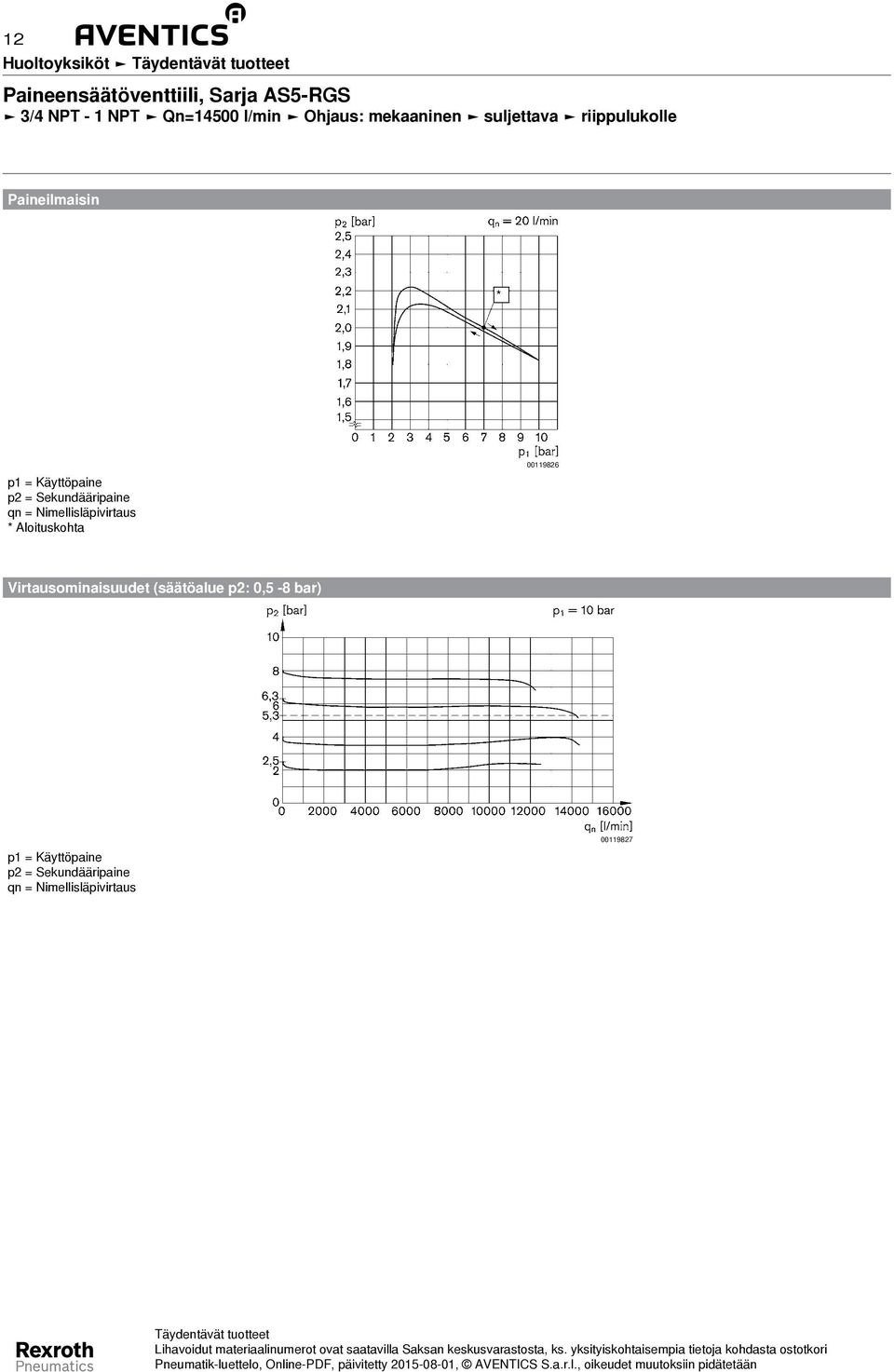

12 12 Huoltoyksiköt Paineensäätöventtiili, Sarja AS5-RGS 3/4 NPT - 1 NPT Qn=14500 l/min Ohjaus: mekaaninen suljettava riippulukolle Paineilmaisin p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus * Aloituskohta Virtausominaisuudet (säätöalue p2: 0,5-8 bar) p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus
13 Huoltoyksiköt Paineensäätöventtiili, Sarja AS5-RGS 3/4 NPT - 1 NPT Qn=14500 l/min Ohjaus: mekaaninen suljettava riippulukolle 13 B G C L2 L1 V 1) F D W M E1 A2 1) Riippulukkojen kiinnitysmahdollisuus; salvan enint. Ø 8 A1 A A1 A2 A3 B C D E1 F G L1 L2 M V 3/4 NPT 3/4 NPT 1/4 NPT 3,35 4,06 4,29 2,95 4,41 M50x1,5 1,61 2,36 2,28 1,5 1 NPT 1 NPT 1/4 NPT 3,35 4,06 4,29 2,95 4,41 M50x1,5 1,61 2,36 2,28 1,5 A1 W 3/4 NPT 2,48 1 NPT 2,48
14 14 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm suljettava riippulukolle Osat Nimellisläpivirtaama Qn Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Säädintyyppi Säädintoiminto Säätöalue min./max. Painelähde Suodattimen säiliön tilavuus Suodatinelementti Lauhteen poisto Enint. Ilmantarve Suodattimet, Paineensäädin l/min Pystysuora Ks. alla oleva taulukko Paineilma Neutraalit kaasut Kalvopaineensäädin Varustettu sekundäärisellä ilmauksella (> 3 bar) 0,5 bar / 10 bar Toispuoleinen 87 cm³ Vaihdettava Ks. alla oleva taulukko 1,5 l/min Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suojakori Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Polyamidi Sintrattu pronssi Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Käyttöpaine min./max. [bar] Manometri on tilattava erikseen Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Lauhteen poisto Paino Materiaalinumero [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,99 R /4 NPT 1,5 / 16 1,041 R /4 NPT 0 / 16 suljettu 1,041 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,99 R NPT 1,5 / 16 1,041 R NPT 0 / 16 suljettu 1,041 R
15 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm suljettava riippulukolle 15 Paineilmaisin p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus * Aloituskohta Virtausominaisuudet (säätöalue p2: 0,5-8 bar) p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus
16 16 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm suljettava riippulukolle C V B L2 G L1 4) D W M E1 A2 H1 A1 A3 1) 1) H2 2) A-A A 3) T7 A7 A 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Puoliautomaattinen lauhteenpoisto 3) Täysiautomaattinen lauhteenpoisto 4) Riippulukkojen kiinnitysmahdollisuus; salvan enint. Ø A1 A2 A3 A7 B C D E1 G H1 H2 L1 L2 3/4 NPT 3/4 NPT 1/4 NPT G 1/8 3,35 4,06 4,29 2,95 M50x1,5 9,84 10,47 1,61 2,36 1 NPT 1 NPT 1/4 NPT G 1/8 3,35 4,06 4,29 2,95 M50x1,5 9,84 10,47 1,61 2,36 A1 M V W 3/4 NPT 2,28 1,5 2,48 1 NPT 2,28 1,5 2,48
17 Huoltoyksiköt 17 Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle Osat Nimellisläpivirtaama Qn Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Säädintyyppi Säädintoiminto Säätöalue min./max. Painelähde Suodattimen säiliön tilavuus Suodatinelementti Lauhteen poisto Enint. Ilmantarve Suodattimet, Paineensäädin l/min Pystysuora Ks. alla oleva taulukko Paineilma Neutraalit kaasut Kalvopaineensäädin Varustettu sekundäärisellä ilmauksella (> 3 bar) Ks. alla oleva taulukko Toispuoleinen 87 cm³ Vaihdettava Ks. alla oleva taulukko 1,5 l/min Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polyetyleeni Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Käyttöpaine min./max. Säätöalue min./max. [bar] [bar] [kg] Lauhteen poisto Paino Huom. Materiaalinumero 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 1,082 R /4 NPT 1,5 / 16 1,133 R /4 NPT 0 / 16 0,5 / 8 suljettu 1,133 1) R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 1,082 R NPT 1,5 / 16 1,133 R NPT 0 / 16 suljettu 1,133 R ) Painemittari, sisällytetty irtonaisena 2) Manometri on tilattava erikseen Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Säiliöt: Polykarbonaatti Suojakori: Polyamidi
18 18 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle - Liitäntä Käyttöpaine min./max. Säätöalue min./max. Lauhteen poisto Paino Huom. Materiaalinumero [bar] [bar] [kg] 3/4 NPT 1,5 / 16 0,5 / 8 Puoliautomaattinen, paineettomasti 0,99 R /4 NPT 1,5 / 16 0,5 / 8 1,041 R /4 NPT 0 / 16 0,5 / 8 suljettu 1,041 R /4 NPT 1,5 / 16 0,5 / 10 Puoliautomaattinen, paineettomasti 0,99 R /4 NPT 1,5 / 16 0,5 / 10 1,041 R suljettu 3/4 NPT 0 / 16 0,5 / 10 1,041 R ) Puoliautomaattinen, paineettomasti 1 NPT 1,5 / 16 0,5 / 8 0,99 R NPT 1,5 / 16 0,5 / 8 1,041 R NPT 0 / 16 0,5 / 8 suljettu 1,041 R NPT 1,5 / 16 0,5 / 10 Puoliautomaattinen, paineettomasti 0,99 R NPT 1,5 / 16 0,5 / 10 1,041 R NPT 0 / 16 0,5 / 10 suljettu 1,041 R ) Painemittari, sisällytetty irtonaisena 2) Manometri on tilattava erikseen Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Säiliöt: Polykarbonaatti Suojakori: Polyamidi Paineilmaisin p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus * Aloituskohta
19 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle 19 Virtausominaisuudet p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus C V B L2 G L1 5) H1 D M E1 A2 H2 H4 Polycarbonat instruction H3 1) 1) 2) A1 2) A3 W 3) 3) A-A A 4) 4) T7 A7 A ) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäiliö, jossa visuaalinen näyttö 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto 5) Riippulukkojen kiinnitysmahdollisuus; salvan enint. Ø 8
20 20 Huoltoyksiköt Suodattimen paineensäätöventtiili, Sarja AS5-FRE 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm suljettava riippulukolle A1 A2 A3 A7 B C D E1 G H1 H2 H3 H4 3/4 NPT 3/4 NPT 1/4 NPT G 1/8 3,35 4,06 4,29 2,95 M50x1,5 7,46 8,11 7,62 8,29 1 NPT 1 NPT 1/4 NPT G 1/8 3,35 4,06 4,29 2,95 M50x1,5 7,46 8,11 7,62 8,29 A1 L1 L2 M V W 3/4 NPT 1,61 2,36 2,28 1,5 2,48 1 NPT 1,61 2,36 2,28 1,5 2,48
21 Huoltoyksiköt Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm 21 Malli Vakiosuodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 40 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Suojakori Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,718 R /4 NPT 1,5 / 16 0,769 R /4 NPT suljettu 0 / Polykarbonaatti Polyamidi 0,769 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,718 R NPT 1,5 / 16 0,769 R NPT 0 / 16 suljettu 0,769 R Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
22 22 Huoltoyksiköt Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 40 µm B C H1 D M A2 A1 H2 Polycarbonat instruction H4 H3 1) 1) 2) 2) 3) 3) A-A 4) T7 A7 A A 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto 4) Materiaalinumero A1 A2 A7 B C D H1 H2 H3 H4 M R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28
23 Huoltoyksiköt Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm 23 Malli Vakiosuodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 5 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Suojakori Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,718 R /4 NPT 1,5 / 16 0,769 R /4 NPT suljettu 0 / Polykarbonaatti Polyamidi 0,769 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,718 R NPT 1,5 / 16 0,769 R NPT 0 / 16 suljettu 0,769 R Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
24 24 Huoltoyksiköt Suodattimet, Sarja AS5-FLS 3/4 NPT - 1 NPT Suodatinhuokosten koko: 5 µm B C H1 D M A2 A1 H2 Polycarbonat instruction H4 H3 1) 1) 2) 2) 3) 3) A-A 4) T7 A7 A A 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto 4) Materiaalinumero A1 A2 A7 B C D H1 H2 H3 H4 M R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 9,84 10, ,65 2,28
25 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm Likaantumisnäyttö: Sisäänrakennettu 25 Malli Esisuodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 0,3 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suojakori Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Polyamidi Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Suositeltava esisuodatus: 5 µm Suurin sallittu öljyjäämäpitoisuus lähdössä: 1 mg/m³ Suurin sallittu ISO standardin mukainen öljyjäämäpitoisuus: mg/m³ Paineilman kiinteä lika lähdössä standardin ISO mukaisesti: Luokka 2 Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,361 R /4 NPT 1,5 / 16 0,41 R suljettu 3/4 NPT 0 / 16 0,41 R Polykarbonaatti Puoliautomaattinen, paineettomasti 1 NPT 1,5 / 16 0,361 R NPT 1,5 / 16 0,41 R NPT 0 / 16 suljettu 0,762 R Nimellisläpivirtaama Qn paineen ollessa 6.3 bar ja Δp = 0.1 bar
26 26 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm Likaantumisnäyttö: Sisäänrakennettu Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus B C D E1 M 4) A2 A1 H2 H1 1) 1) 2) A-A A 3) T7 A7 A 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Puoliautomaattinen lauhteenpoisto 3) Täysiautomaattinen lauhteenpoisto 4) Likaantumisnäyttö
27 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm Likaantumisnäyttö: Sisäänrakennettu 27 Materiaalinumero A1 A2 A7 B C D E1 H1 H2 M T7 R /4 NPT 3/4 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34 R /4 NPT 3/4 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34 R /4 NPT 3/4 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34 R NPT 1 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34 R NPT 1 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34 R NPT 1 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84 10,47 2,28 0,34
28 28 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm Malli Esisuodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 0,3 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Impregnoitu paperi Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Suositeltava esisuodatus: 5 µm Suurin sallittu öljyjäämäpitoisuus lähdössä: 1 mg/m³ Suurin sallittu ISO standardin mukainen öljyjäämäpitoisuus: mg/m³ Paineilman kiinteä lika lähdössä standardin ISO mukaisesti: Luokka 2 Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Suojakori Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,71 R /4 NPT 1,5 / 16 0,76 R /4 NPT suljettu 0 / Polykarbonaatti Polyamidi 0,76 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,71 R NPT 1,5 / 16 0,76 R NPT 0 / 16 suljettu 0,76 R ) Metallisäiliö, jossa visuaalinen näyttö Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria
29 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm 29 Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
30 30 Huoltoyksiköt Etusuodatin, Sarja AS5-FLP 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,3 µm E1 B C D A2 H2 Polycarbonat instruction H3 H4 H1 M A1 1) 2) 1) 2) 3) 3) A-A A 4) T7 A7 A 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto 4) Materiaalinumero A1 A2 A7 B C D E1 H1 H2 H3 H4 M R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,65 2,28
31 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Likaantumisnäyttö: Sisäänrakennettu 31 Malli Erityishieno suodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 0,01 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Boorisilikaatti-lasikuitu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Suositeltava esisuodatus: 0,3 µm Suurin sallittu öljyjäämäpitoisuus lähdössä: 0,01 mg/m³ Paineilman kiinteä lika lähdössä standardin ISO mukaisesti: Luokka 1 Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Suojakori Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,361 R /4 NPT 1,5 / 16 0,41 R /4 NPT suljettu 0 / Polykarbonaatti Polyamidi 0,41 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,361 R NPT 1,5 / 16 0,41 R NPT 0 / 16 suljettu 0,762 R Nimellisläpivirtaama Qn paineen ollessa 6.3 bar ja Δp = 0.1 bar
32 32 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Likaantumisnäyttö: Sisäänrakennettu Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus B C D E1 M 5) A2 A1 H1 H2 1) 2) 1) 2) A-A 3) 3) T7 A7 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäiliö, jossa visuaalinen näyttö 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto 5) Likaantumisnäyttö 4) 4) A A
33 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Likaantumisnäyttö: Sisäänrakennettu 33 Materiaalinumero A1 A2 A7 B C D E1 H1 H2 M T7 R /4 NPT 3/4 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84-2,28 0,34 R /4 NPT 3/4 NPT - 3,35 4,06 4,29 0,93-10,47 2,28 0,34 R /4 NPT 3/4 NPT - 3,35 4,06 4,29 0,93-10,47 2,28 0,34 R NPT 1 NPT 1/8 NPT 3,35 4,06 4,29 0,93 9,84-2,28 0,34 R NPT 1 NPT - 3,35 4,06 4,29 0,93-10,47 2,28 0,34 R NPT 1 NPT - 3,35 4,06 4,29 0,93-10,47 2,28 0,34
34 34 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Malli Erityishieno suodatin, Suojastettava Asennusasento Pystysuora Käyttöpaine min./max. Ks. alla oleva taulukko Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus 87 cm³ Suodatinelementti Vaihdettava Suodatinhuokosten koko 0,01 µm Lauhteen poisto Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Säiliöt Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Polykarbonaatti Boorisilikaatti-lasikuitu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Suositeltava esisuodatus: 0,3 µm Suurin sallittu öljyjäämäpitoisuus lähdössä: 0,01 mg/m³ Paineilman kiinteä lika lähdössä standardin ISO mukaisesti: Luokka 1 Liitäntä Qn Käyttöpaine min./max. Lauhteen poisto Säiliöt Suojakori Paino Materiaalinumero [l/min] [bar] [kg] 3/4 NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,71 R /4 NPT 1,5 / 16 0,76 R /4 NPT suljettu 0 / Polykarbonaatti Polyamidi 0,76 R NPT 1,5 / 16 Puoliautomaattinen, paineettomasti 0,71 R NPT 1,5 / 16 0,76 R NPT 0 / 16 suljettu 0,76 R ) Säiliö ja visuaalinen näyttö Nimellisläpivirtaama Qn paineen ollessa 6.3 bar ja Δp = 0.1 bar
35 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm 35 Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus E1 B C D A2 H4 Polycarbonat instruction H2 H1 H3 M A1 1) 2) 1) 2) 3) 3) A-A A 4) 4) T7 A7 A _m 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi 3) Puoliautomaattinen lauhteenpoisto 4) Täysiautomaattinen lauhteenpoisto
36 36 Huoltoyksiköt Erityishieno suodatin, Sarja AS5-FLC 3/4 NPT - 1 NPT Suodatinhuokosten koko: 0,01 µm Materiaalinumero A1 A2 A7 B C D E1 H1 H2 H3 H4 M R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28 R /4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28 R NPT 1 NPT G 1/8 3,35 4,06 4,29 0,2 9,84 10, ,63 2,28
37 Huoltoyksiköt Aktiivihiilisuodatin, Sarja AS5-FLA 3/4 NPT - 1 NPT 37 Malli Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Suodattimen säiliön tilavuus Suodatinelementti Lauhteen poisto Aktiivihiilisuodatin, Suojastettava Pystysuora 0 bar / 16 bar Paineilma Neutraalit kaasut 87 cm³ Vaihdettava Ilman Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Suodatinkappale Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Aktiivihiili Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Suositeltava esisuodatus: 0,01 µm Suurin sallittu öljyjäämäpitoisuus lähdössä: 0,005 mg/m³ Liitäntä Qn Paino Materiaalinumero [l/min] [kg] 3/4 NPT R ,71 1 NPT R Nimellisläpivirtaama Qn paineen ollessa 6.3 bar ja Δp = 0.1 bar Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
38 38 Huoltoyksiköt Aktiivihiilisuodatin, Sarja AS5-FLA 3/4 NPT - 1 NPT B C D M A2 A1 H1 Polycarbonat instruction H2 1) 2) 1) 2) 1) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi A1 = Tulo A2 = Lähtö Materiaalinumero A1 A2 B C D H1 H2 M R /4 NPT 3/4 NPT 3,35 4,06 4,29 9,53 9,69 2,28 R NPT 1 NPT 3,35 4,06 4,29 9,53 9,69 2,28
39 Huoltoyksiköt Normaaliusvavoitelulaite, Sarja AS5-LBS 3/4 NPT - 1 NPT 39 Malli Asennusasento Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Voitelulaitteen säiliön tilavuus Täyttötapa Usvavoitelulaite, Suojastettava Pystysuora 0,5 bar / 16 bar Paineilma Neutraalit kaasut 181 cm³ Puoliautomaattinen öljyntäyttö käyntitilassa Manuaalinen öljyn täyttö Öljylaatu HLP 32 (DIN ISO VG 32) HLP 68 (DIN ISO VG 68) Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Sähköinen tasokysely ainoastaan ST6-anturin kanssa, jossa on Reed-kontakti, anturipidike sisältyy toimitukseen. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Öljyn annostelu kun 1000 l/min [Tippaa/min]: 1-2 Liitäntä Qn Säiliöt Suojakori Paino Huom. Materiaalinumero [l/min] [kg] 3/4 NPT 0,76 2) R /4 NPT 0,77 1) R Polykarbonaatti Polyamidi 1 NPT 0,76 2) R NPT 0,77 1) R ) Sähköinen tasokysely 2) ATEX-yhteensopiva: II 2G2D T4X Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria voitelulaitteen reaktioraja p1 = Käyttöpaine; qn = Nimellisläpivirtaus
40 40 Huoltoyksiköt Normaaliusvavoitelulaite, Sarja AS5-LBS 3/4 NPT - 1 NPT Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus ) Muovisäiliö ja -suojakori tarkkailuikkunalla 2) Metallisäilö ja tarkistuslasi 3) Anturin pidike 4) Liitäntä puoliautomaattisessa öljyntäytössä A1 A2 A7 B C D E1 H1 H2 M 3/4 NPT 3/4 NPT G 1/8 3,35 4,06 4,29 1,2 9,41 9,57 2,28 1 NPT 1 NPT G 1/8 3,35 4,06 4,29 1,2 9,41 9,57 2,28
41 Huoltoyksiköt 41 Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX Osat 3/2-suuntaventtiili, sähköisesti käytettävä, Täyttöventtiili Malli Istukkaventtiili, Suojastettava Nimellisläpivirtaama 8750 l/min Nimellisläpivirtaama, l/min Nimellisläpivirtaama, l/min Käyttöpaine min./max. 2,5 bar / 10 bar Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Esiohjaus Sisäisesti Tiivistysperiaate Pehmeästi tiivistävä Hiukkaskoko maks. 25 µm Suojausluokka, Jossa Pistoke Asennettu IP65 Kytkentäaika 100 % Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Synnyttää paineen pneumaattisissa laitteissa hitaasti, eli estetään paineen äkkinäinen muodostuminen otettaessa laitteisto uudelleen käyttöön verkkopaineen katkeamisen tai HÄTÄ-SEIS-painikkeen käytön jälkeen. Siten vaarallisia, äkkinäisiä sylinteriliikkeitä ei pääse syntymään. ATEX vaihtoehtoisena: ATEX-tunnusmerkintä riippuu valitusta esiohjausventtiilistä. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Käyttöjännite Tehonotto Käynnistysteho Pitoteho DC AC 50 Hz AC 60 Hz DC AC 50 Hz AC 60 Hz AC 50 Hz AC 60 Hz W VA VA VA VA 24 V V 110 V - 2,2 1,6 1,6 1,4-220 V 230 V - 2,2 1,6 1,6 1,4
42 42 Huoltoyksiköt Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX Liitäntä Ilmaus Käyttöjännite Paino Kuva Huom. Materiaalinumero DC AC 50 Hz AC 60 Hz [kg] 3/4 NPT 24 V - - 2) R /4 NPT V 110 V 2) R /4 NPT V 230 V 2) R NPT 3/8 NPT 24 V - - 0,924 Fig. 3 2); 5) R NPT V 110 V 2); 5) R NPT V 230 V 2); 5) R /4 NPT 0,895 Fig. 2 3); 5) R NPT 0,895 Fig. 2 3); 5) R /4 NPT 0,889 Fig. 1 4) R /8 NPT NPT 0,889 Fig. 1 4) R ) Jossa on säätöruuvin säätösuoja 2) Perusventtiili esiohjausventtiilillä 3) Perusventtiili ilman esiohjausventtiiliä, CNOMO-liitäntälevyllä 4) Perusventtiili ilman esiohjausventtiiliä 5) Valinnainen ATEX Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Sekundääripainehistoria täytön yhteydessä p [bar] ) 6 3 1/4 Täyttö säädettävissä 1) Täysin avoinna p2 = sekundääripaine t = täyttöaika t [sec]
43 Huoltoyksiköt Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 43 Virtausominaisuudet p2 = Sekundääripaine; qn = Nimellisläpivirtaus , Fig. 1: täyttöyksikkö ilman esiohjausventtiiliä varustettuna liitäntäkuvalla sarjalle DO16 A3 K B C 1) F D M A2 A1 A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä 1) Täyttöajan säätöruuvi A1 A2 A3 B C D F K M 3/4 NPT 3/4 NPT 3/8 NPT 6,69 4,06 4,29 4,92 4,07 2,28 1 NPT 1 NPT 3/8 NPT 6,69 4,06 4,29 4,92 4,07 2,28
44 44 Huoltoyksiköt Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX, Fig. 2: Täyttöyksikkö, varustettu adapterilevyllä sarjan DO30 esiohjausventtiilille A3 E1 1) B K C 2) M F D A2 A1 1) A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä 1) Adapterilevy jossa CNOMO-liitäntäkuva esiohjausventtiilille DO30 2) Täyttöajan säätöruuvi N Q A1 A2 A3 B C D E1 F K M N Q 3/4 NPT 3/4 NPT 3/8 NPT 6,69 4,06 4,29 0,56 4,92 4,07 2,28 M4 0,83 1 NPT 1 NPT 3/8 NPT 6,69 4,06 4,29 0,56 4,92 4,07 2,28 M4 0,83
45 Huoltoyksiköt Täyttöyksikkö, sähköisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 45, Fig. 3: Täyttöyksikkö, varustettu esiohjausventtiilillä ja liitännällä johtorasialle A3 2) E1 B 1) K C 3) F D M A2 A1 A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä 1) Liitäntä ISO standardin mukaiselle johtorasialle (muoto C) 2) Käsiavusteinen käyttö 3) Täyttöajan säätöruuvi A1 A2 A3 B C D E1 F K M 3/4 NPT 3/4 NPT 3/8 NPT 6,69 4,06 4,29 0,99 4,92 4,07 2,28 1 NPT 1 NPT 3/8 NPT 6,69 4,06 4,29 0,99 4,92 4,07 2,28
46 46 Huoltoyksiköt Täyttöyksikkö, pneumaattisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin Osat 3/2-suuntaventtiili, paineilmaohjattu, Täyttöventtiili Malli Istukkaventtiili, Suojastettava Käyttöpaine min./max. 0 bar / 16 bar Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Esiohjaus Sisäisesti Tiivistysperiaate Pehmeästi tiivistävä Ohjauspaine 2,5 bar / 16 bar min./max. Hiukkaskoko maks. 5 µm Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Synnyttää paineen pneumaattisissa laitteissa hitaasti, eli estetään paineen äkkinäinen muodostuminen otettaessa laitteisto uudelleen käyttöön verkkopaineen katkeamisen tai HÄTÄ-SEIS-painikkeen käytön jälkeen. Siten vaarallisia, äkkinäisiä sylinteriliikkeitä ei pääse syntymään. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Ilmaus Qn Paino Materiaalinumero [l/min] [kg] 3/4 NPT R /8 NPT ,924 1 NPT R ) Jossa on säätöruuvin säätösuoja Nimellisvirtaama 6,3 bar sekundääripaineella ja Δp = 1 bar
47 Huoltoyksiköt Täyttöyksikkö, pneumaattisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin 47 Sekundääripainehistoria täytön yhteydessä p [bar] ) 6 3 1/4 Täyttö säädettävissä 1) Täysin avoinna p2 = sekundääripaine t = täyttöaika t [sec] Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
48 48 Huoltoyksiköt Täyttöyksikkö, pneumaattisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin A3 K B C F D E1 1) 2) 2) M A2 A1 A ) Täyttöajan säätöruuvi 2) Säätöruuvin säätösuoja A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä A5 = ohjauspaineliitäntä Materiaalinumero A1 A2 A3 A5 B C D E1 F K M R /4 NPT 3/4 NPT 3/8 NPT G 1/8 6,69 4,06 4,29 0,8 4,92 4,07 2,28 R NPT 1 NPT 3/8 NPT G 1/8 6,69 4,06 4,29 0,8 4,92 4,07 2,28
49 Huoltoyksiköt Täyttöyksikkö, pneumaattisesti käytettävä, Sarja AS5-SSU 3/4 NPT - 1 NPT Putkiliitin 49 Käynnistystoiminto p2 p2 = p1 1) 0,5 x p1 (50%) p2 = Lähtöpaine t = Täyttöaika säädettävissä 1) Kytkentäpiste t
50 50 Huoltoyksiköt Täyttöventtiili, pneumaattisesti käytettävä, Sarja AS5-SSV 3/4 NPT - 1 NPT Malli Istukkaventtiili, Suojastettava Käyttöpaine min./max. 2,5 bar / 16 bar Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Tiivistysperiaate Pehmeästi tiivistävä Hiukkaskoko maks. 5 µm Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Synnyttää paineen pneumaattisissa laitteissa hitaasti, eli estetään paineen äkkinäinen muodostuminen otettaessa laitteisto uudelleen käyttöön verkkopaineen katkeamisen tai HÄTÄ-SEIS-painikkeen käytön jälkeen. Siten vaarallisia, äkkinäisiä sylinteriliikkeitä ei pääse syntymään. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Qn Paino Materiaalinumero [l/min] [kg] 3/4 NPT R ,43 1 NPT R Nimellisvirtaama 6,3 bar sekundääripaineella ja Δp = 1 bar Sekundääripainehistoria täytön yhteydessä p [bar] ) 6 3 1/4 Täyttö säädettävissä 1) Täysin avoinna p2 = sekundääripaine t = täyttöaika t [sec]
51 Huoltoyksiköt Täyttöventtiili, pneumaattisesti käytettävä, Sarja AS5-SSV 3/4 NPT - 1 NPT 51 Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus B C 1) 2) 2) F D M A2 A1 A1 = Tulo A2 = Lähtö 1) Täyttöajan säätöruuvi 2) Säätöruuvin säätösuoja A1 A2 B C D F M 3/4 NPT 3/4 NPT 3,35 4,06 4,29 4,41 2,28 1 NPT 1 NPT 3,35 4,06 4,29 4,41 2,28
52 52 Huoltoyksiköt 3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX Malli Istukkaventtiili, Suojastettava Nimellisläpivirtaama l/min Nimellisläpivirtaama, l/min Nimellisläpivirtaama, l/min Käyttöpaine min./max. 2,5 bar / 10 bar Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Tiivistysperiaate Pehmeästi tiivistävä Hiukkaskoko maks. 5 µm Suojausluokka, Jossa Pistoke Asennettu Ks. alla oleva taulukko Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. ATEX vaihtoehtoisena: ATEX-tunnusmerkintä riippuu valitusta esiohjausventtiilistä. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Käyttöjännite Tehonotto Käynnistysteho Pitoteho DC AC 50 Hz AC 60 Hz DC AC 50 Hz AC 60 Hz AC 50 Hz AC 60 Hz W VA VA VA VA 24 V V 110 V - 2,2 1,6 1,6 1,4-220 V 230 V - 2,2 1,6 1,6 1, ,2 1,6 1,6 1,4 - Liitäntä Ilmaus Käyttöjännite Suojausluokka DC AC 50 Hz AC 60 Hz Sähk. liitäntä Paino Kuva Materiaalinumero [kg] 3/4 NPT 24 V - - R /4 NPT V 110 V R /4 NPT V 230 V Pistoke, ISO 15217, R /8 NPT IP65 0,677 Fig. 3 1) 1 NPT 24 V - - muoto C R NPT V 110 V R NPT V 230 V R /4 NPT R NPT 3/8 NPT ,641 Fig. 1 2); 3) R ) Perusventtiili esiohjausventtiilillä 2) Perusventtiili ilman esiohjausventtiiliä 3) Valinnainen ATEX Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria
53 Huoltoyksiköt 3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 53 Virtausominaisuudet, 1 2 p2 = Sekundääripaine qn = Nimellisläpivirtaus Paluuilmaus, 2 3 p2 = Sekundääripaine qn = Nimellisläpivirtaus
54 54 Huoltoyksiköt 3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX, Kuva 1: 3/2-tieventtiili ilman esiohjausventtiiliä, mukana liitäntäkuva sarjalle DO16 A3 B C F D M A2 A1 1) A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä 1) Liitäntäkuva esiohjausventtiilille DO A1 A2 A3 B C D F M 3/4 NPT 3/4 NPT 3/8 NPT 2,48 2,91 3,15 3,9 1,67 1 NPT 1 NPT 3/8 NPT 2,48 2,91 3,15 3,9 1,67
55 Huoltoyksiköt 3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Valinnainen ATEX 55, Fig. 3: 3/2-tieventtiili, varustettu esiohjausventtiilillä ja liitännällä johtorasialle A3 B C 1) 2) F D M A2 A1 A1 = Tulo A2 = Lähtö A3 = Ilmausliitäntä 1) ISO standardin mukaiselle pistokkeelle (tyyppi C) 2) Käsiavusteinen käyttö A1 A2 A3 B C D F M 3/4 NPT 3/4 NPT 3/8 NPT 3,35 4,06 4,29 4,92 2,28 1 NPT 1 NPT 3/8 NPT 3,35 4,06 4,29 4,92 2,28
56 56 Huoltoyksiköt 3/2-suuntaventtiili, paineilmaohjattu, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin Malli Käyttöpaine min./max. Keski Keskilämpötila min./maks. Ympäristölämpötila min./maks. Tiivistysperiaate Ohjauspaine min./max. Istukkaventtiili, Suojastettava 0 bar / 16 bar Paineilma Neutraalit kaasut Pehmeästi tiivistävä 2,5 bar / 16 bar Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Polyamidi Akryylinitriili-butadieeni-styroli muovi Akryylinitriili-butadieeni-kautsukki Sinkkipainevalu Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Ilmaus Qn Paino Materiaalinumero [l/min] [kg] 3/4 NPT R /8 NPT ,459 1 NPT R Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Virtausominaisuudet, 1 2 p2 = Sekundääripaine qn = Nimellisläpivirtaus
57 Huoltoyksiköt 3/2-suuntaventtiili, paineilmaohjattu, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin 57 Paluuilmaus, 2 3 p2 = Sekundääripaine qn = Nimellisläpivirtaus Ohjauspainemerkintä p [bar] S Minimaalinen ohjauspaine riippuen käyttöpaineesta PS = Ohjauspaine PB = Käyttöpaine p [bar] B
58 58 Huoltoyksiköt 3/2-suuntaventtiili, paineilmaohjattu, Sarja AS5-SOV 3/4 NPT - 1 NPT Putkiliitin A3 B C F D E1 M A2 A1 A1 = tulo A2 = lähtö A3 = ilmausliitäntä A5 = ohjauspaineliitäntä A Materiaalinumero A1 A2 A3 A5 B C D E1 F M R /4 NPT 3/4 NPT 3/8 NPT G 1/8 3,35 4,06 4,29 0,8 4,92 2,28 R NPT 1 NPT 3/8 NPT G 1/8 3,35 4,06 4,29 0,8 4,92 2,28
59 Huoltoyksiköt 3/2-suuntaventtiili, mekaanisesti käytettävä, Sarja AS5-BAV 3/4 NPT - 1 NPT 59 Malli Palloventtiili, Suojastettava riippulukolle suljettava Käyttöpaine min./max. 0 bar / 16 bar Keski Paineilma Neutraalit kaasut Keskilämpötila min./maks. Ympäristölämpötila min./maks. Ohjauselementti Kapula Tiivistysperiaate Metallisesti tiivistävä Hiukkaskoko maks. 25 µm Materiaalit: Pesä Etulevy Tiivisteet Kierrehela Ohjauselementti Lukituslaatta Polyamidi Akryylinitriili-butadieeni-styroli muovi Polytetrafluorietyleeni Sinkkipainevalu Polyoksimetyleeni Teräs Teknisiä huomautuksia Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Kyseisiä NPT- tai tuumakierremitallisia pneumatiikkakomponentteja saa ainoastaan seuraavalta jälleenmyyjältä Yhdysvalloissa Liitäntä Ilmaus Qn Paino Materiaalinumero [l/min] [kg] 3/4 NPT R /4 NPT ,825 1 NPT R Nimellisläpivirtaama Qn paineen ollessa p1=6,3 baria ja Δp = 1 baria Virtausominaisuudet p2 = Sekundääripaine qn = Nimellisläpivirtaus
3/2-suuntaventtiili, sähköisesti käytettävä, Sarja AS5-SOV Valinnainen ATEX G 3/4 - G 1 Putkiliitin
