1 11/ 2014 Mittalaitteet ammattilaisten käsiin Näillä merkeillä suoritat helposti määräysten mukaiset mittaukset!

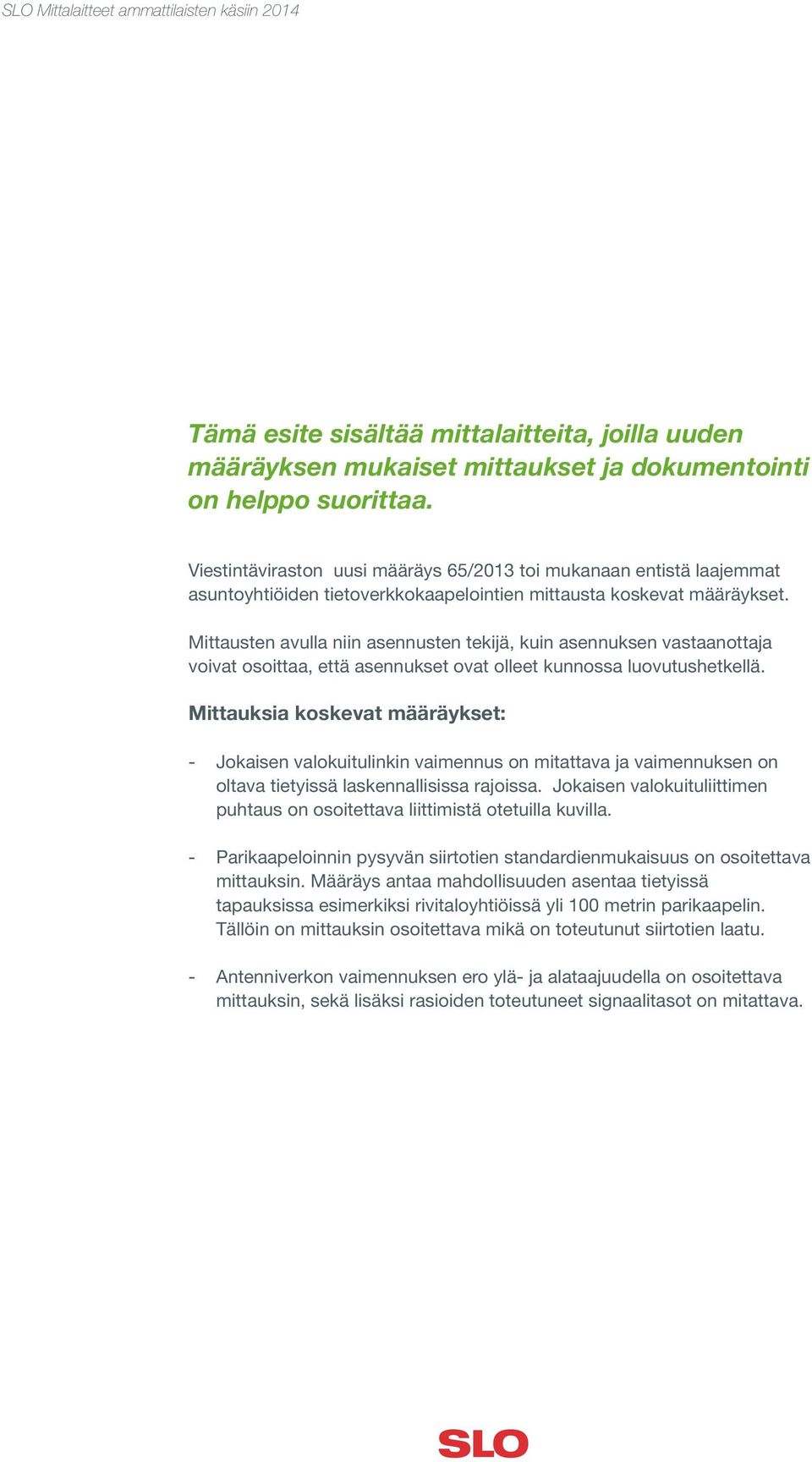

2 Tämä esite sisältää mittalaitteita, joilla uuden määräyksen mukaiset mittaukset ja dokumentointi on helppo suorittaa. Viestintäviraston uusi määräys 65/2013 toi mukanaan entistä laajemmat asuntoyhtiöiden tietoverkkokaapelointien mittausta koskevat määräykset. Mittausten avulla niin asennusten tekijä, kuin asennuksen vastaanottaja voivat osoittaa, että asennukset ovat olleet kunnossa luovutushetkellä. Mittauksia koskevat määräykset: - Jokaisen valokuitulinkin vaimennus on mitattava ja vaimennuksen on oltava tietyissä laskennallisissa rajoissa. Jokaisen valokuituliittimen puhtaus on osoitettava liittimistä otetuilla kuvilla. - Parikaapeloinnin pysyvän siirtotien standardienmukaisuus on osoitettava mittauksin. Määräys antaa mahdollisuuden asentaa tietyissä tapauksissa esimerkiksi rivitaloyhtiöissä yli 100 metrin parikaapelin. Tällöin on mittauksin osoitettava mikä on toteutunut siirtotien laatu. - Antenniverkon vaimennuksen ero ylä- ja alataajuudella on osoitettava mittauksin, sekä lisäksi rasioiden toteutuneet signaalitasot on mitattava.

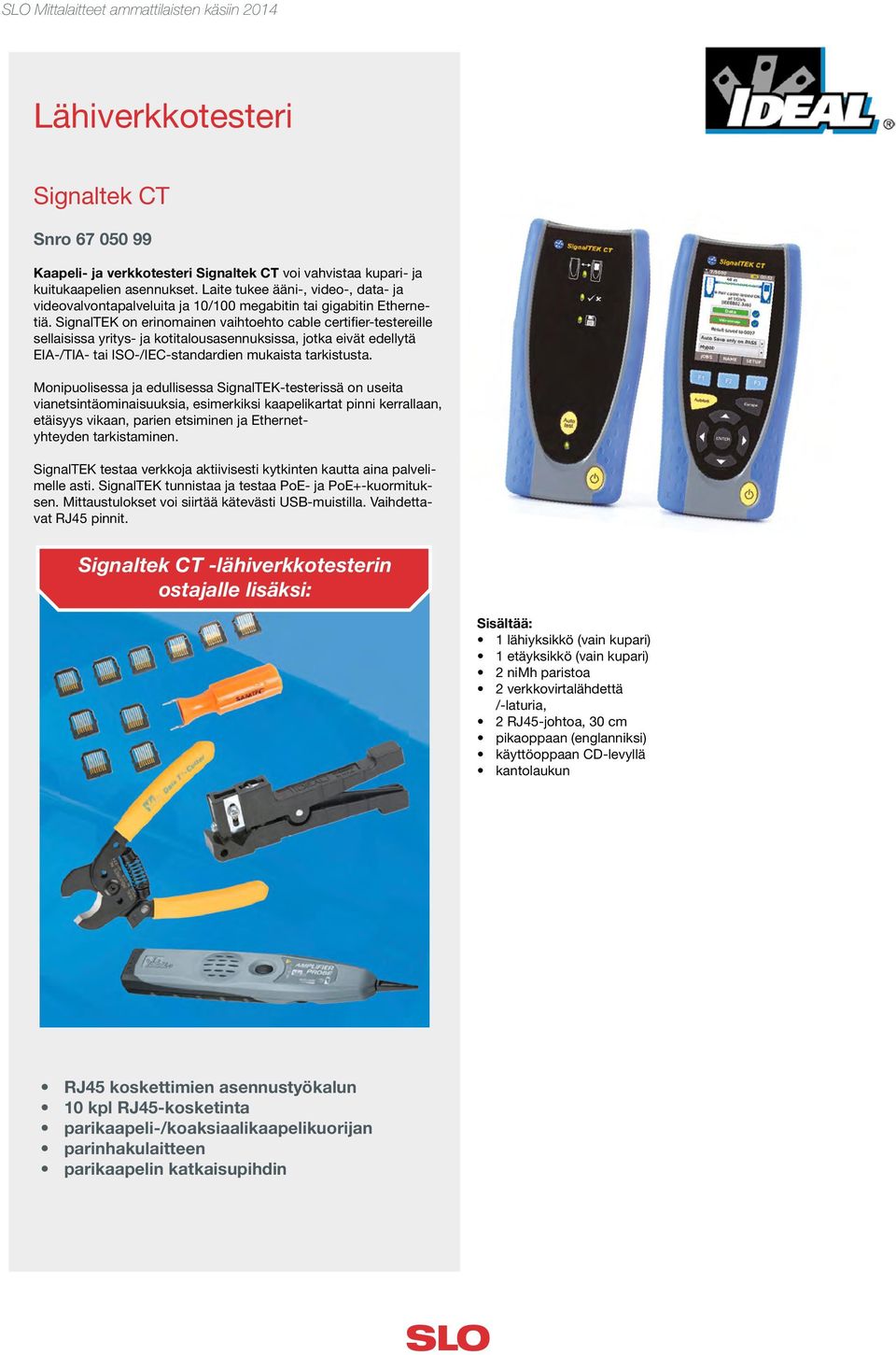

3 Lähiverkkotesteri Signaltek CT Snro Kaapeli- ja verkkotesteri Signaltek CT voi vahvistaa kupari- ja kuitukaapelien asennukset. Laite tukee ääni-, video-, data- ja videovalvontapalveluita ja 10/100 megabitin tai gigabitin Ethernetiä. SignalTEK on erinomainen vaihtoehto cable certifier-testereille sellaisissa yritys- ja kotitalousasennuksissa, jotka eivät edellytä EIA-/TIA- tai ISO-/IEC-standardien mukaista tarkistusta. Monipuolisessa ja edullisessa SignalTEK-testerissä on useita vianetsintäominaisuuksia, esimerkiksi kaapelikartat pinni kerrallaan, etäisyys vikaan, parien etsiminen ja Ethernetyhteyden tarkistaminen. SignalTEK testaa verkkoja aktiivisesti kytkinten kautta aina palvelimelle asti. SignalTEK tunnistaa ja testaa PoE- ja PoE+-kuormituksen. Mittaustulokset voi siirtää kätevästi USB-muistilla. Vaihdettavat RJ45 pinnit. Signaltek CT -lähiverkkotesterin ostajalle lisäksi: Sisältää: 1 lähiyksikkö (vain kupari) 1 etäyksikkö (vain kupari) 2 nimh paristoa 2 verkkovirtalähdettä /-laturia, 2 RJ45-johtoa, 30 cm pikaoppaan (englanniksi) käyttöoppaan CD-levyllä kantolaukun RJ45 koskettimien asennustyökalun 10 kpl RJ45-kosketinta parikaapeli-/koaksiaalikaapelikuorijan parinhakulaitteen parikaapelin katkaisupihdin

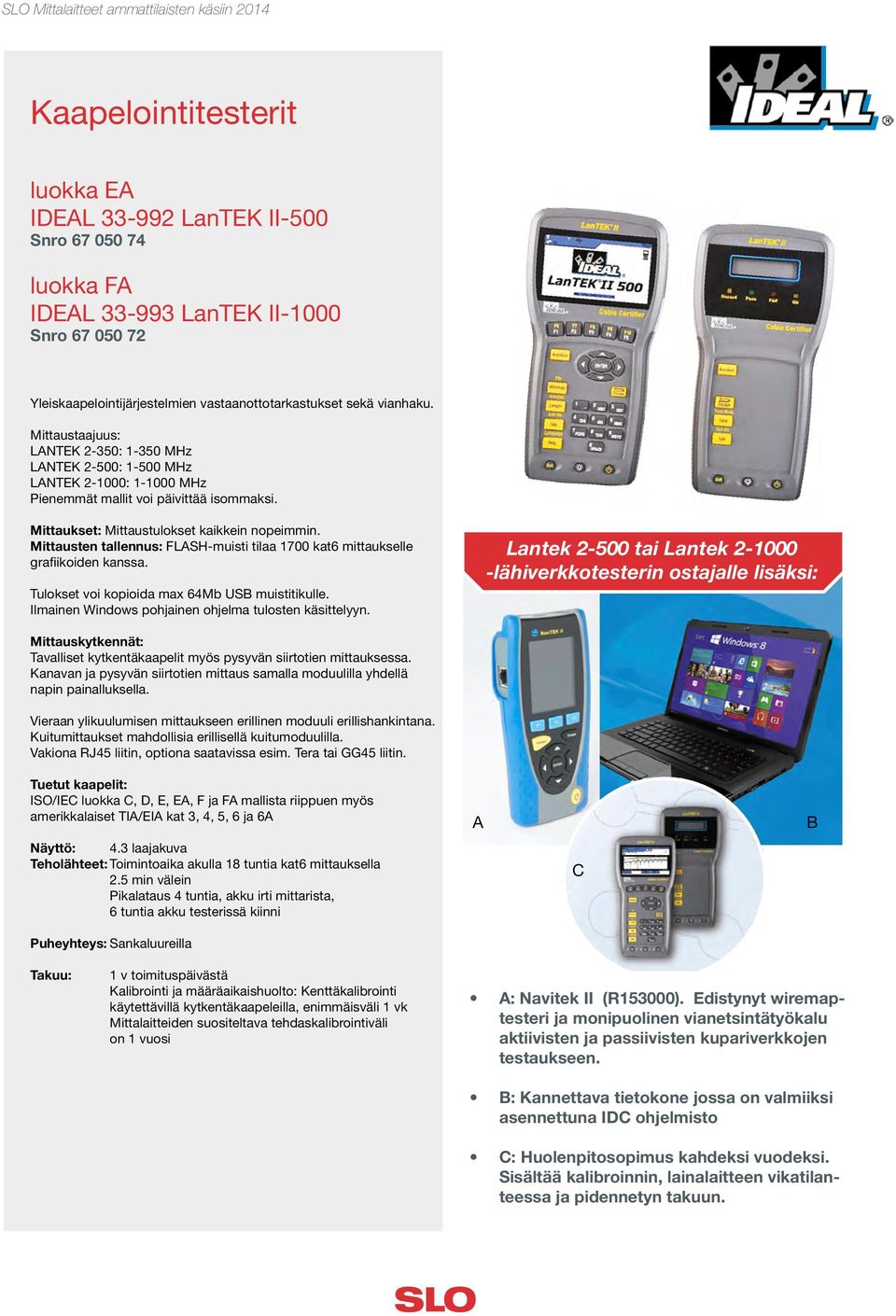

4 Kaapelointitesterit luokka EA IDEAL LanTEK II-500 Snro luokka FA IDEAL LanTEK II-1000 Snro Yleiskaapelointijärjestelmien vastaanottotarkastukset sekä vianhaku. Mittaustaajuus: LANTEK 2-350: MHz LANTEK 2-500: MHz LANTEK : MHz Pienemmät mallit voi päivittää isommaksi. Mittaukset: Mittaustulokset kaikkein nopeimmin. Mittausten tallennus: FLASH-muisti tilaa 1700 kat6 mittaukselle grafiikoiden kanssa. Tulokset voi kopioida max 64Mb USB muistitikulle. Ilmainen Windows pohjainen ohjelma tulosten käsittelyyn. Lantek tai Lantek lähiverkkotesterin ostajalle lisäksi: Mittauskytkennät: Tavalliset kytkentäkaapelit myös pysyvän siirtotien mittauksessa. Kanavan ja pysyvän siirtotien mittaus samalla moduulilla yhdellä napin painalluksella. Vieraan ylikuulumisen mittaukseen erillinen moduuli erillishankintana. Kuitumittaukset mahdollisia erillisellä kuitumoduulilla. Vakiona RJ45 liitin, optiona saatavissa esim. Tera tai GG45 liitin. Tuetut kaapelit: ISO/IEC luokka C, D, E, EA, F ja FA mallista riippuen myös amerikkalaiset TIA/EIA kat 3, 4, 5, 6 ja 6A Näyttö: 4.3 laajakuva Teholähteet: Toimintoaika akulla 18 tuntia kat6 mittauksella 2.5 min välein Pikalataus 4 tuntia, akku irti mittarista, 6 tuntia akku testerissä kiinni Puheyhteys: Sankaluureilla A C B Takuu: 1 v toimituspäivästä Kalibrointi ja määräaikaishuolto: Kenttäkalibrointi käytettävillä kytkentäkaapeleilla, enimmäisväli 1 vk Mittalaitteiden suositeltava tehdaskalibrointiväli on 1 vuosi A: Navitek II (R153000). Edistynyt wiremaptesteri ja monipuolinen vianetsintätyökalu aktiivisten ja passiivisten kupariverkkojen testaukseen. B: Kannettava tietokone jossa on valmiiksi asennettuna IDC ohjelmisto C: Huolenpitosopimus kahdeksi vuodeksi. Sisältää kalibroinnin, lainalaitteen vikatilanteessa ja pidennetyn takuun.

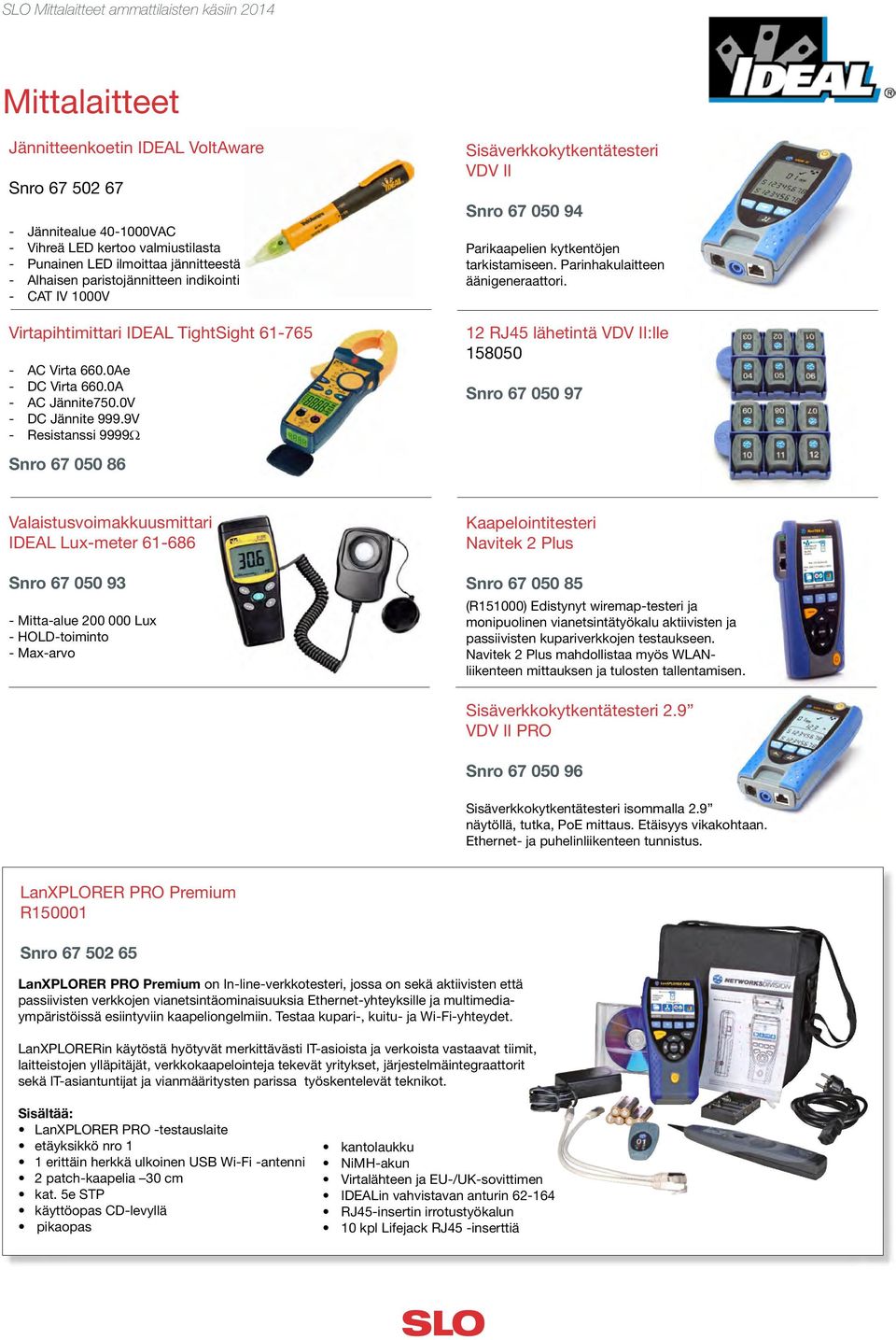

5 Mittalaitteet Jännitteenkoetin IDEAL VoltAware Snro * * - Jännitealue VAC - Vihreä LED kertoo valmiustilasta - Punainen LED ilmoittaa jännitteestä - Alhaisen paristojännitteen indikointi - CAT IV 1000V Virtapihtimittari IDEAL TightSight AC Virta 660.0Ae - DC Virta 660.0A - AC Jännite750.0V - DC Jännite 999.9V - Resistanssi 9999Ω Snro * * Valaistusvoimakkuusmittari IDEAL Lux-meter Snro Mitta-alue Lux - HOLD-toiminto - Max-arvo Sisäverkkokytkentätesteri VDV II Snro Parikaapelien kytkentöjen tarkistamiseen. Parinhakulaitteen äänigeneraattori. * * 12 RJ45 lähetintä VDV II:lle Snro * * Kaapelointitesteri Navitek 2 Plus Snro * * (R151000) Edistynyt wiremap-testeri ja monipuolinen vianetsintätyökalu aktiivisten ja passiivisten kupariverkkojen testaukseen. Navitek 2 Plus mahdollistaa myös WLANliikenteen mittauksen ja tulosten tallentamisen. Sisäverkkokytkentätesteri 2.9 VDV II PRO Snro Sisäverkkokytkentätesteri isommalla 2.9 näytöllä, tutka, PoE mittaus. Etäisyys vikakohtaan. Ethernet- ja puhelinliikenteen tunnistus. LanXPLORER PRO Premium R Snro LanXPLORER * * PRO Premium on In-line-verkkotesteri, jossa on sekä aktiivisten että passiivisten verkkojen vianetsintäominaisuuksia Ethernet-yhteyksille ja multimediaympäristöissä esiintyviin kaapeliongelmiin. Testaa kupari-, kuitu- ja Wi-Fi-yhteydet. LanXPLORERin käytöstä hyötyvät merkittävästi IT-asioista ja verkoista vastaavat tiimit, laitteistojen ylläpitäjät, verkkokaapelointeja tekevät yritykset, järjestelmäintegraattorit sekä IT-asiantuntijat ja vianmääritysten parissa työskentelevät teknikot. Sisältää: LanXPLORER PRO -testauslaite etäyksikkö nro 1 1 erittäin herkkä ulkoinen USB Wi-Fi -antenni 2 patch-kaapelia 30 cm kat. 5e STP käyttöopas CD-levyllä pikaopas kantolaukku NiMH-akun Virtalähteen ja EU-/UK-sovittimen IDEALin vahvistavan anturin RJ45-insertin irrotustyökalun 10 kpl Lifejack RJ45 -inserttiä

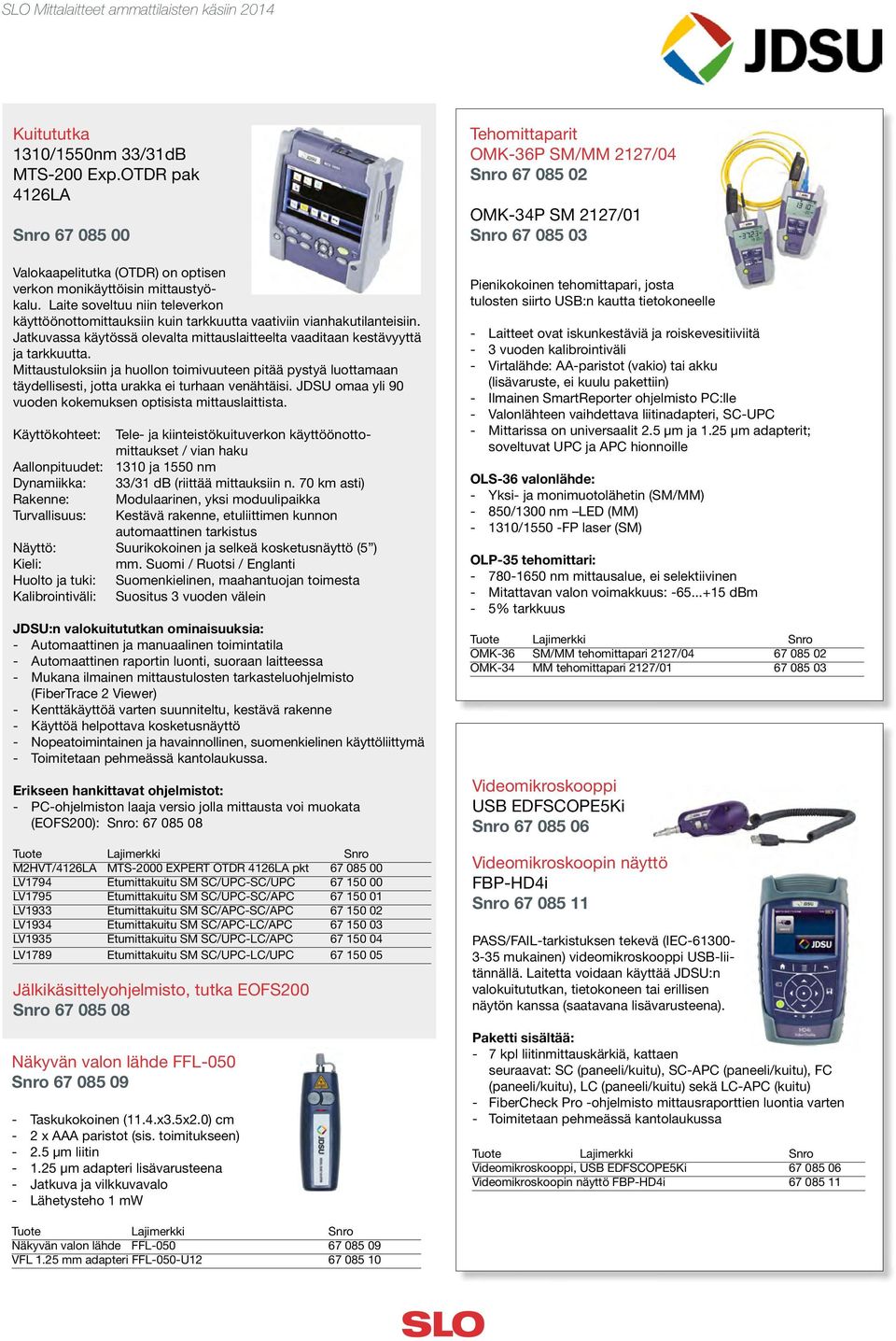

6 Kuitututka 1310/1550nm 33/31dB MTS-200 Exp.OTDR pak 4126LA Snro Valokaapelitutka (OTDR) on optisen verkon monikäyttöisin mittaustyökalu. Laite soveltuu niin televerkon käyttöönottomittauksiin kuin tarkkuutta vaativiin vianhakutilanteisiin. Jatkuvassa käytössä olevalta mittauslaitteelta vaaditaan kestävyyttä ja tarkkuutta. Mittaustuloksiin ja huollon toimivuuteen pitää pystyä luottamaan täydellisesti, jotta urakka ei turhaan venähtäisi. JDSU omaa yli 90 vuoden kokemuksen optisista mittauslaittista. Käyttökohteet: Tele- ja kiinteistökuituverkon käyttöönottomittaukset / vian haku Aallonpituudet: 1310 ja 1550 nm Dynamiikka: 33/31 db (riittää mittauksiin n. 70 km asti) Rakenne: Modulaarinen, yksi moduulipaikka Turvallisuus: Kestävä rakenne, etuliittimen kunnon automaattinen tarkistus Näyttö: Suurikokoinen ja selkeä kosketusnäyttö (5 ) Kieli: mm. Suomi / Ruotsi / Englanti Huolto ja tuki: Suomenkielinen, maahantuojan toimesta Kalibrointiväli: Suositus 3 vuoden välein JDSU:n valokuitututkan ominaisuuksia: - Automaattinen ja manuaalinen toimintatila - Automaattinen raportin luonti, suoraan laitteessa - Mukana ilmainen mittaustulosten tarkasteluohjelmisto (FiberTrace 2 Viewer) - Kenttäkäyttöä varten suunniteltu, kestävä rakenne - Käyttöä helpottava kosketusnäyttö - Nopeatoimintainen ja havainnollinen, suomenkielinen käyttöliittymä - Toimitetaan pehmeässä kantolaukussa. Erikseen hankittavat ohjelmistot: - PC-ohjelmiston laaja versio jolla mittausta voi muokata (EOFS200): Snro: Tuote Lajimerkki Snro M2HVT/4126LA MTS-2000 EXPERT OTDR 4126LA pkt LV1794 Etumittakuitu SM SC/UPC-SC/UPC LV1795 Etumittakuitu SM SC/UPC-SC/APC LV1933 Etumittakuitu SM SC/APC-SC/APC LV1934 Etumittakuitu SM SC/APC-LC/APC LV1935 Etumittakuitu SM SC/UPC-LC/APC LV1789 Etumittakuitu SM SC/UPC-LC/UPC Jälkikäsittelyohjelmisto, tutka EOFS200 Snro Näkyvän valon lähde FFL-050 Snro Taskukokoinen (11.4.x3.5x2.0) cm - 2 x AAA paristot (sis. toimitukseen) μm liitin μm adapteri lisävarusteena - Jatkuva ja vilkkuvavalo - Lähetysteho 1 mw Tehomittaparit OMK-36P SM/MM 2127/04 Snro OMK-34P SM 2127/01 Snro Pienikokoinen tehomittapari, josta tulosten siirto USB:n kautta tietokoneelle - Laitteet ovat iskunkestäviä ja roiskevesitiiviitä - 3 vuoden kalibrointiväli - Virtalähde: AA-paristot (vakio) tai akku (lisävaruste, ei kuulu pakettiin) - Ilmainen SmartReporter ohjelmisto PC:lle - Valonlähteen vaihdettava liitinadapteri, SC-UPC - Mittarissa on universaalit 2.5 µm ja 1.25 µm adapterit; soveltuvat UPC ja APC hionnoille OLS-36 valonlähde: - Yksi- ja monimuotolähetin (SM/MM) - 850/1300 nm LED (MM) /1550 -FP laser (SM) OLP-35 tehomittari: nm mittausalue, ei selektiivinen - Mitattavan valon voimakkuus: dbm - 5% tarkkuus Tuote Lajimerkki Snro OMK-36 SM/MM tehomittapari 2127/ OMK-34 MM tehomittapari 2127/ Videomikroskooppi USB EDFSCOPE5Ki Snro Videomikroskoopin näyttö FBP-HD4i Snro PASS/FAIL-tarkistuksen tekevä (IEC mukainen) videomikroskooppi USB-liitännällä. Laitetta voidaan käyttää JDSU:n valokuitututkan, tietokoneen tai erillisen näytön kanssa (saatavana lisävarusteena). Paketti sisältää: - 7 kpl liitinmittauskärkiä, kattaen seuraavat: SC (paneeli/kuitu), SC-APC (paneeli/kuitu), FC (paneeli/kuitu), LC (paneeli/kuitu) sekä LC-APC (kuitu) - FiberCheck Pro -ohjelmisto mittausraporttien luontia varten - Toimitetaan pehmeässä kantolaukussa Tuote Lajimerkki Snro Videomikroskooppi, USB EDFSCOPE5Ki Videomikroskoopin näyttö FBP-HD4i Tuote Lajimerkki Snro Näkyvän valon lähde FFL VFL 1.25 mm adapteri FFL-050-U

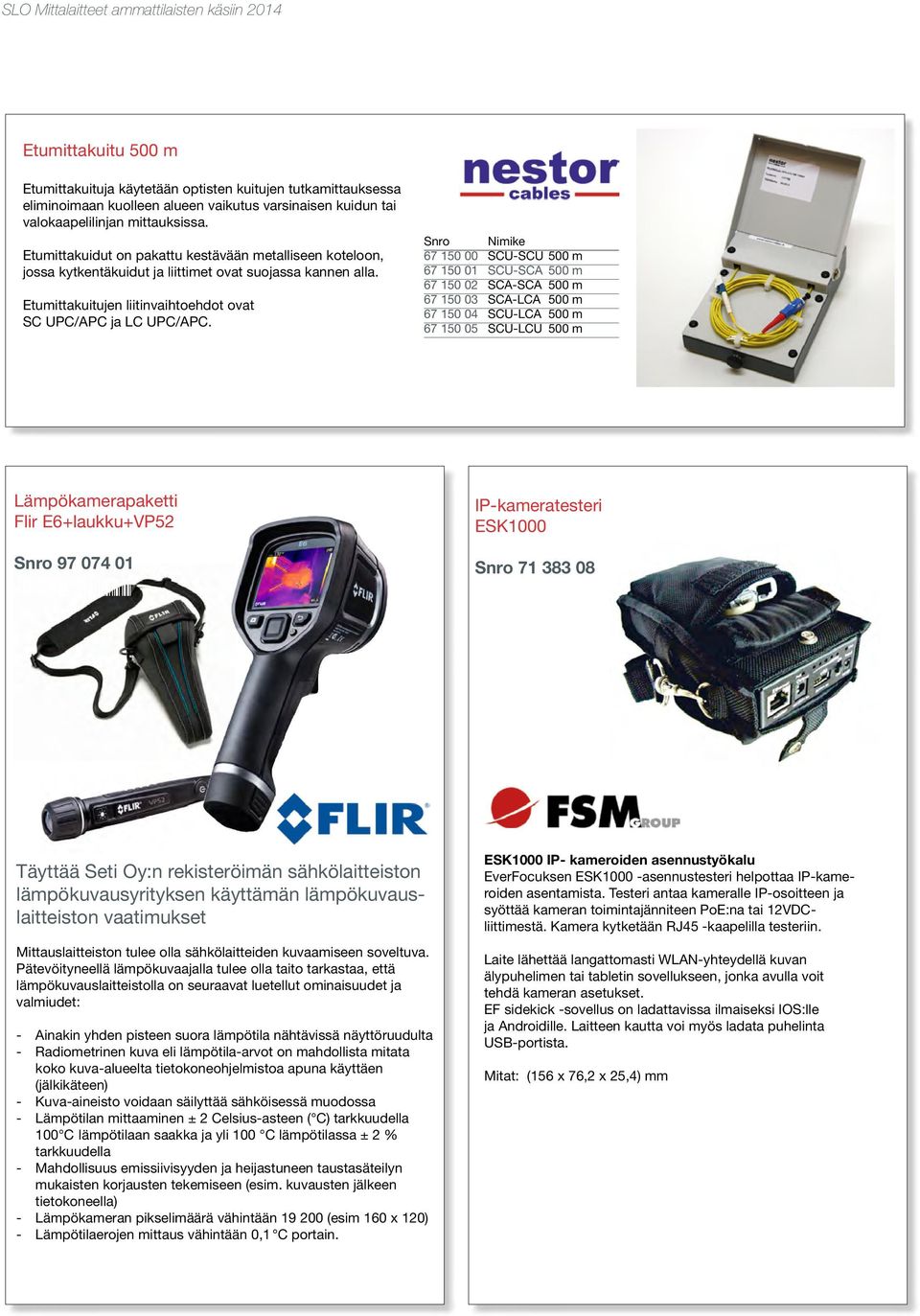

7 Etumittakuitu 500 m Etumittakuituja käytetään optisten kuitujen tutkamittauksessa eliminoimaan kuolleen alueen vaikutus varsinaisen kuidun tai valokaapelilinjan mittauksissa. Etumittakuidut on pakattu kestävään metalliseen koteloon, jossa kytkentäkuidut ja liittimet ovat suojassa kannen alla. Etumittakuitujen liitinvaihtoehdot ovat SC UPC/APC ja LC UPC/APC. Snro Nimike SCU-SCU 500 m SCU-SCA 500 m SCA-SCA 500 m SCA-LCA 500 m SCU-LCA 500 m SCU-LCU 500 m Lämpökamerapaketti Flir E6+laukku+VP52 Snro * * IP-kameratesteri ESK1000 Snro * * Täyttää Seti Oy:n rekisteröimän sähkölaitteiston lämpökuvausyrityksen käyttämän lämpökuvauslaitteiston vaatimukset Mittauslaitteiston tulee olla sähkölaitteiden kuvaamiseen soveltuva. Pätevöityneellä lämpökuvaajalla tulee olla taito tarkastaa, että lämpökuvauslaitteistolla on seuraavat luetellut ominaisuudet ja valmiudet: - Ainakin yhden pisteen suora lämpötila nähtävissä näyttöruudulta - Radiometrinen kuva eli lämpötila-arvot on mahdollista mitata koko kuva-alueelta tietokoneohjelmistoa apuna käyttäen (jälkikäteen) - Kuva-aineisto voidaan säilyttää sähköisessä muodossa - Lämpötilan mittaaminen ± 2 Celsius-asteen ( C) tarkkuudella 100 C lämpötilaan saakka ja yli 100 C lämpötilassa ± 2 % tarkkuudella - Mahdollisuus emissiivisyyden ja heijastuneen taustasäteilyn mukaisten korjausten tekemiseen (esim. kuvausten jälkeen tietokoneella) - Lämpökameran pikselimäärä vähintään (esim 160 x 120) - Lämpötilaerojen mittaus vähintään 0,1 C portain. ESK1000 IP- kameroiden asennustyökalu EverFocuksen ESK1000 -asennustesteri helpottaa IP-kameroiden asentamista. Testeri antaa kameralle IP-osoitteen ja syöttää kameran toimintajänniteen PoE:na tai 12VDCliittimestä. Kamera kytketään RJ45 -kaapelilla testeriin. Laite lähettää langattomasti WLAN-yhteydellä kuvan älypuhelimen tai tabletin sovellukseen, jonka avulla voit tehdä kameran asetukset. EF sidekick -sovellus on ladattavissa ilmaiseksi IOS:lle ja Androidille. Laitteen kautta voi myös ladata puhelinta USB-portista. Mitat: (156 x 76,2 x 25,4) mm

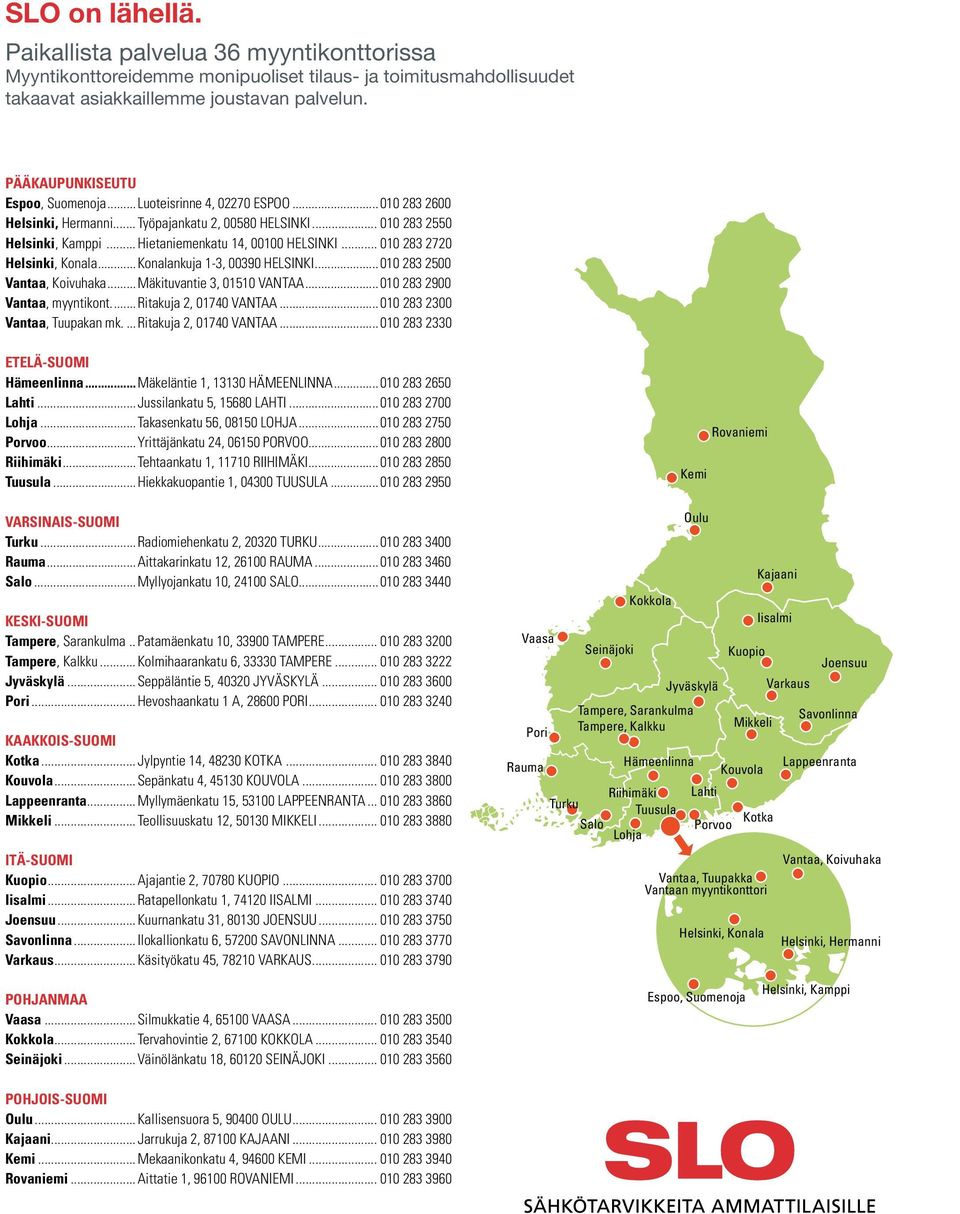

8 SLO on lähellä. Paikallista palvelua 36 myyntikonttorissa Myyntikonttoreidemme monipuoliset tilaus- ja toimitusmahdollisuudet takaavat asiakkaillemme joustavan palvelun. PÄÄKAUPUNKISEUTU Espoo, Suomenoja...Luoteisrinne 4, ESPOO Helsinki, Hermanni....Työpajankatu 2, HELSINKI Helsinki, Kamppi....Hietaniemenkatu 14, HELSINKI Helsinki, Konala...Konalankuja 1-3, HELSINKI Vantaa, Koivuhaka...Mäkituvantie 3, VANTAA Vantaa, myyntikont...ritakuja 2, VANTAA Vantaa, Tuupakan mk...ritakuja 2, VANTAA ETELÄ-SUOMI Hämeenlinna...Mäkeläntie 1, HÄMEENLINNA Lahti...Jussilankatu 5, LAHTI Lohja...Takasenkatu 56, LOHJA Porvoo...Yrittäjänkatu 24, PORVOO Riihimäki...Tehtaankatu 1, RIIHIMÄKI Tuusula...Hiekkakuopantie 1, TUUSULA VARSINAIS-SUOMI Turku...Radiomiehenkatu 2, TURKU Rauma...Aittakarinkatu 12, RAUMA Salo...Myllyojankatu 10, SALO KESKI-SUOMI Tampere, Sarankulma....Patamäenkatu 10, TAMPERE Tampere, Kalkku....Kolmihaarankatu 6, TAMPERE Jyväskylä....Seppäläntie 5, JYVÄSKYLÄ Pori....Hevoshaankatu 1 A, PORI KAAKKOIS-SUOMI Kotka....Jylpyntie 14, KOTKA Kouvola....Sepänkatu 4, KOUVOLA Lappeenranta....Myllymäenkatu 15, LAPPEENRANTA Mikkeli....Teollisuuskatu 12, MIKKELI ITÄ-SUOMI Kuopio....Ajajantie 2, KUOPIO Iisalmi....Ratapellonkatu 1, IISALMI Joensuu....Kuurnankatu 31, JOENSUU Savonlinna....Ilokallionkatu 6, SAVONLINNA Varkaus....Käsityökatu 45, VARKAUS Vaasa Pori Rauma Seinäjoki Kokkola Tampere, Sarankulma Tampere, Kalkku Hämeenlinna Riihimäki Turku Tuusula Salo Lohja Kemi Oulu Jyväskylä Lahti Rovaniemi Porvoo Kuopio Mikkeli Kouvola Kajaani Iisalmi Kotka Vantaa, Tuupakka Vantaan myyntikonttori Helsinki, Konala Varkaus Joensuu Savonlinna Lappeenranta Vantaa, Koivuhaka Helsinki, Hermanni POHJANMAA Vaasa....Silmukkatie 4, VAASA Kokkola....Tervahovintie 2, KOKKOLA Seinäjoki....Väinölänkatu 18, SEINÄJOKI Espoo, Suomenoja Helsinki, Kamppi POHJOIS-SUOMI Oulu....Kallisensuora 5, OULU Kajaani....Jarrukuja 2, KAJAANI Kemi....Mekaanikonkatu 4, KEMI Rovaniemi....Aittatie 1, ROVANIEMI
