SignalTEK II. idealnwd.co.uk. Säästää rahaa yksi monitoimilaite erillisten kupari-, kuitu- ja PoE-testerien (Power over Ethernet) sijaan

Transkriptio

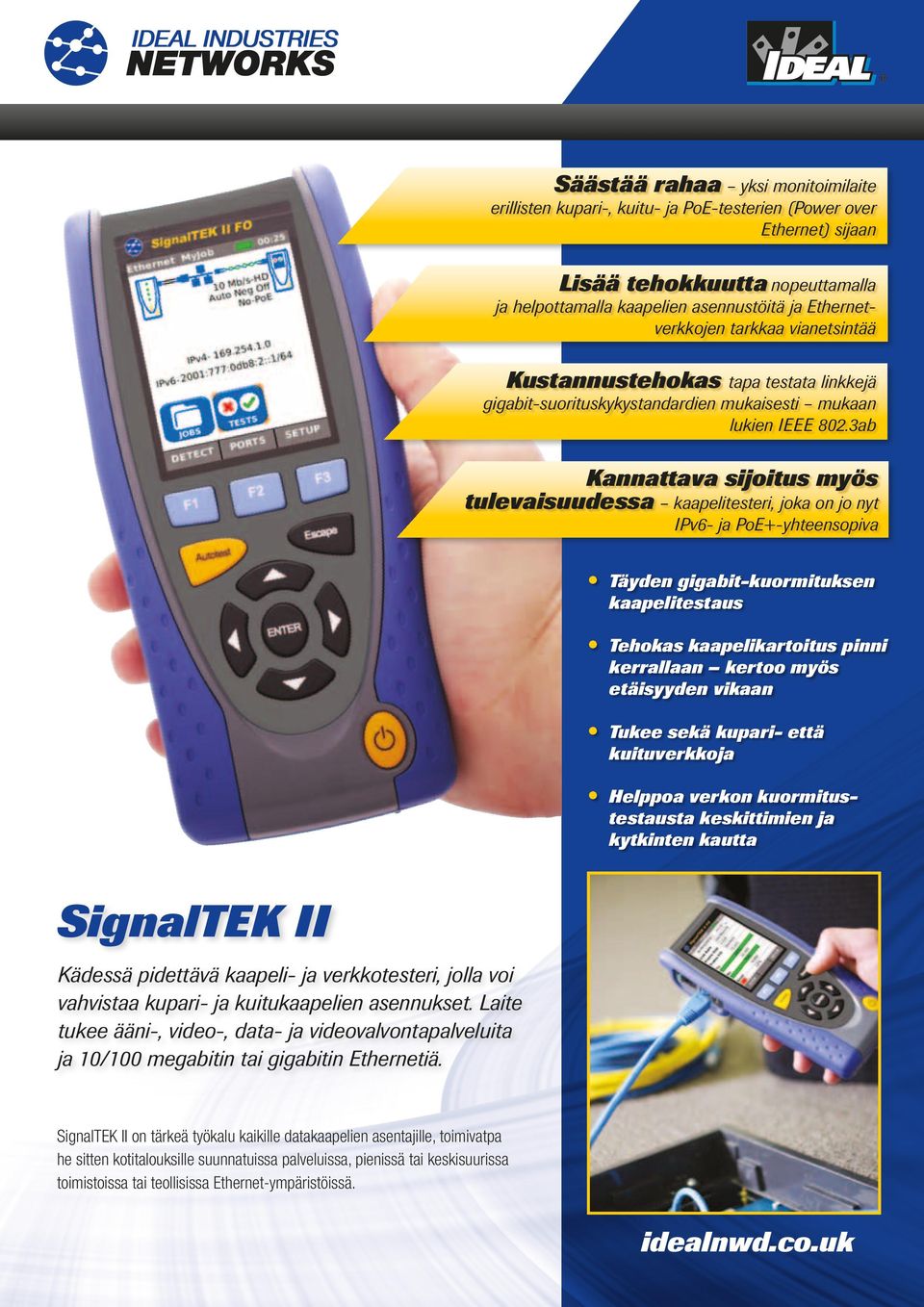

1 Säästää rahaa yksi monitoimilaite erillisten kupari-, kuitu- ja PoE-testerien (Power over Ethernet) sijaan Lisää tehokkuutta nopeuttamalla ja helpottamalla kaapelien asennustöitä ja Ethernetverkkojen tarkkaa vianetsintää Kustannustehokas tapa testata linkkejä gigabit-suorituskykystandardien mukaisesti mukaan lukien IEEE 802.3ab Kannattava sijoitus myös tulevaisuudessa kaapelitesteri, joka on jo nyt IPv6- ja PoE+-yhteensopiva Täyden gigabit-kuormituksen kaapelitestaus Tehokas kaapelikartoitus pinni kerrallaan kertoo myös etäisyyden vikaan Tukee sekä kupari- että kuituverkkoja Helppoa verkon kuormitus testausta keskittimien ja kytkinten kautta Kädessä pidettävä kaapeli- ja verkkotesteri, jolla voi vahvistaa kupari- ja kuitukaapelien asennukset. Laite tukee ääni-, video-, data- ja videovalvontapalveluita ja 10/100 megabitin tai gigabitin Ethernetiä. on tärkeä työkalu kaikille datakaapelien asentajille, toimivatpa he sitten kotitalouksille suunnatuissa palveluissa, pienissä tai keskisuurissa toimistoissa tai teollisissa Ethernet-ympäristöissä. idealnwd.co.uk

2 Kädessä pidettävä testauslaite ääni-, video-, data- ja videovalvontapalveluille kupari- ja kuituverkoissa :n käyttö tarkoitukset Uusien kaapeliasennusten hyväksyntä lisää loppu käyttäjien luottamusta infrastruktuuriin ja siihen, että se tukee käyttäjien haluamia palveluita, esimerkiksi VoIP:tä (Voice over IP). Varmistaa, että asennetut kaapelit tukevat Gigabit Ethernetiä. Etsii verkko-ongelmia testaamalla verkkoa aktiivisesti keskittimien ja kytkinten kautta aina palvelimelle asti. Tekee tiedonsiirtotestejä, esim. verkon nopeustestejä, ja tarkistaa kaistanleveysvaatimukset verkkojen siirto-, lisäys- ja muutostöiden aikana, ennen niitä ja niiden jälkeen. Dokumentoi verkkoyhteyden ja luo tarkkoja raportteja, joiden avulla työ voidaan viimeistellä nopeammin ja maksuajat lyhenevät. on erinomainen vaihtoehto cable certifier -testereille sellaisissa yritys- ja kotitalousasennuksissa, jotka eivät edellytä EIA-/TIA- tai ISO-/IEC-standardien mukaista tarkistusta Kaksisuuntaiset täyden gigabitin kuormitustestit Kaksisuuntainen testaus säästää aikaa ja parantaa tulosten luotettavuutta. Ethernet-vianetsinnän lisäominaisuudet Paras mahdollinen tuotto sijoitukselle lisäominaisuudella, jonka avulla Ethernet-yhteyden tarkistamisen lisäksi myös Ethernet-, PoE- (Power over Ethernet) ja PoE+-ongelmat voidaan löytää helposti. Soveltuu sekä kuparille että kuidulle Enää ei tarvitse hankkia useita testaustyökaluja ja kantaa niitä ympäriinsä, sillä yhdellä laitteella voi nyt tehdä aktiivisia ja passiivisia testejä sekä kupari- että kuituverkoissa. Kaapelikartoitukset pinni kerrallaan tai pareittain Pinni kerrallaan tai pareittain testaamalla säästyy aikaa ja kaapelointivirheet löytyvät nopeammin, sillä laite tunnistaa jaetut parit ja kertoo etäisyyden vikaan. Testitulosten raportointi :n kanssa tehdyistä töistä raportointi on yksinkertaisempaa, ja asiakirjoihin saadaan tarkemmat tiedot, sillä luo ja tallentaa testitulokset standardienmukaisessa XML-muodossa. Tuloksia on mahdollista myös tarkastella ja viedä tulostettaviksi. Kuormitustesti keskittimien ja kytkinten kautta Säästää rahaa mittaamalla verkon käytettävissä olevan nopeuden ilman ylimääräisiä tiedonsiirtotestauslaitteita.

3 helpottaa ja nopeuttaa rutiinitehtäviä intuitiivisella hallinnalla, automaattisilla toiminnoilla ja selkeällä värinäytöllä. Portit sekä kuparille että kuidulle Vaihdettavat kuituoptiikkaliitännät Säästää rahaa, sillä yhdellä ja samalla laitteella voi testata kokonaisia verkkoja. Käyttäjän vaihdettavissa olevat RJ45-insertit USB-liitäntä ja sisäinen muisti Sisäinen muisti Tarkkojen raporttien luominen asiakkaille on erittäin helppoa, sillä tiedot voi viedä muistitikulle. Vaihdettava RJ45-liitin Käyttökatkokset lyhenevät, sillä laitetta ei tarvitse lähettää huoltoon. Virtuaalinen näppäimistö Selkeä ja kirkas taustavalaistu näyttö vähentää tietojen väärinlukemisen riskiä. Virtuaalinen näppäimistö Tehokkaaseen ja nopeaan työskentelyyn ja helppoon tiedonsyöttöön. Automaattinen testaustoiminto Automaattinen testaus Monitoiminäppäimet Verkkovirta Helppolukuiset tulokset Laitteen intuitiivisen käyttöliittymän ansiosta käyttäjät eivät tarvitse pitkää perehdytystä. Helppo käyttöliittymä lisää myös tuottavuutta, sillä testit saadaan nopeammin valmiiksi. Kestävä, kumilla suojattu runko Kestävä rakenne Lujatekoinen testeri, joka vastaa käyttäjän vaatimuksia. Ladattavat ja alkaliparistot sekä verkkovirran käyttömahdollisuus tuovat joustavuutta työskentelyyn. yy Helppolukuinen. yy Helppo selata. yy Nopeaan testaukseen. Monitoimija nuolinäppäimet Nuolinäppäimet Verkon käyttökatkokset lyhenevät, sillä tavallisimmat testit voidaan tehdä hyvin nopeasti. Monta virransyöttötapaa 2,8 tuuman värinäyttö Taustavalaistu näyttö Nopeampaa vianetsintää yy Kaapelointivirheet on helppo nähdä. yy Virheet on myös helppo paikantaa. yy Korjausten vahvistus. PoE+ ja IPv6 yy Valmiina kaikkiin haasteisiin. yy Testaa ja tarkistaa mitkä tahansa verkot. yy Testaa ja tarkistaa PoE+-resurssit.

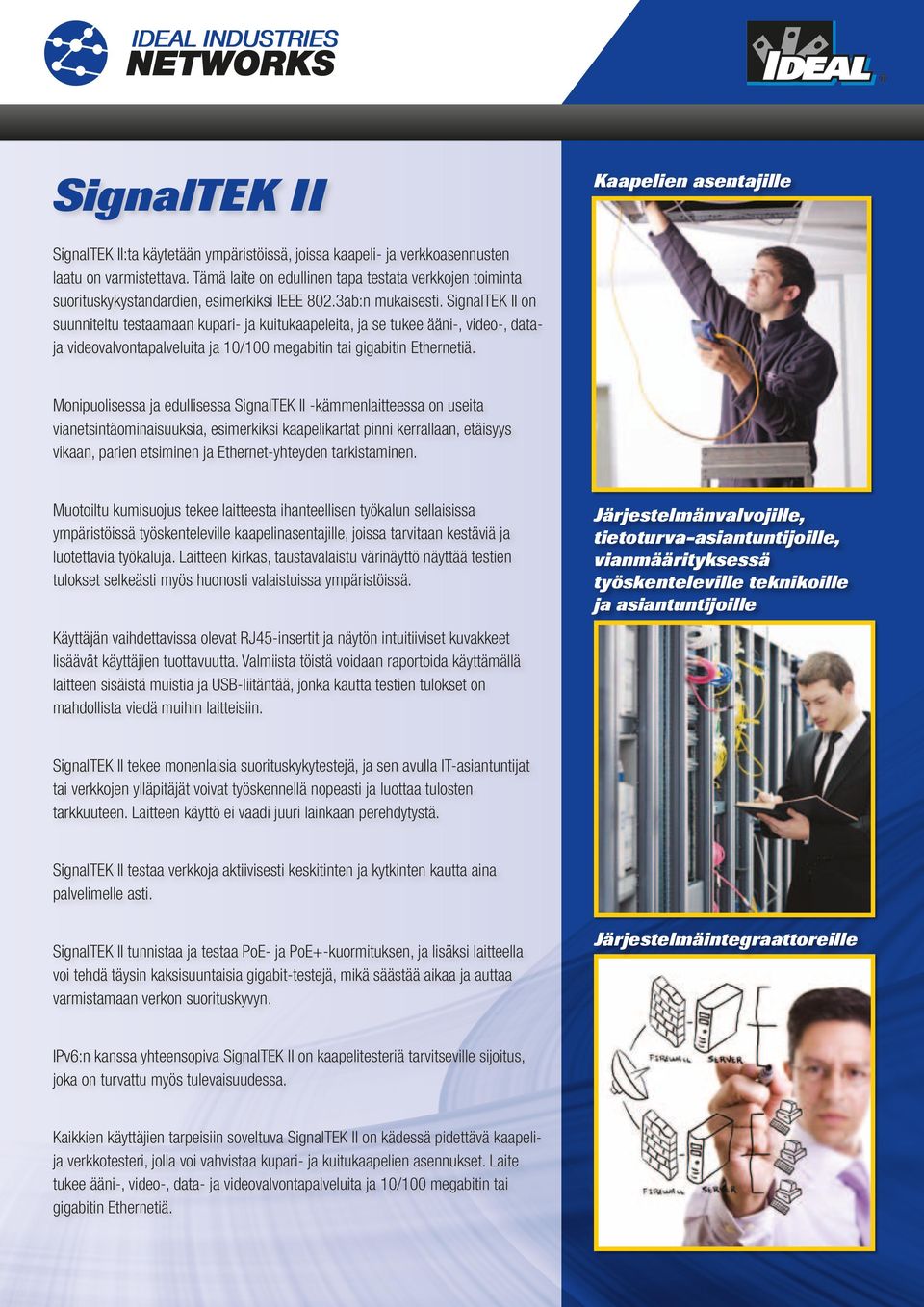

4 Kaapelien asentajille :ta käytetään ympäristöissä, joissa kaapeli- ja verkkoasennusten laatu on varmistettava. Tämä laite on edullinen tapa testata verkkojen toiminta suorituskykystandardien, esimerkiksi IEEE 802.3ab:n mukaisesti. on suunniteltu testaamaan kupari- ja kuitukaapeleita, ja se tukee ääni-, video-, dataja videovalvontapalveluita ja 10/100 megabitin tai gigabitin Ethernetiä. Monipuolisessa ja edullisessa -kämmenlaitteessa on useita vianetsintäominaisuuksia, esimerkiksi kaapelikartat pinni kerrallaan, etäisyys vikaan, parien etsiminen ja Ethernet-yhteyden tarkistaminen. Muotoiltu kumisuojus tekee laitteesta ihanteellisen työkalun sellaisissa ympäristöissä työskenteleville kaapelinasentajille, joissa tarvitaan kestäviä ja luotettavia työkaluja. Laitteen kirkas, taustavalaistu värinäyttö näyttää testien tulokset selkeästi myös huonosti valaistuissa ympäristöissä. Järjestelmänvalvojille, tietoturva-asiantuntijoille, vianmäärityksessä työskenteleville teknikoille ja asiantuntijoille Käyttäjän vaihdettavissa olevat RJ45-insertit ja näytön intuitiiviset kuvakkeet lisäävät käyttäjien tuottavuutta. Valmiista töistä voidaan raportoida käyttämällä laitteen sisäistä muistia ja USB-liitäntää, jonka kautta testien tulokset on mahdollista viedä muihin laitteisiin. tekee monenlaisia suorituskykytestejä, ja sen avulla IT-asiantuntijat tai verkkojen ylläpitäjät voivat työskennellä nopeasti ja luottaa tulosten tarkkuuteen. Laitteen käyttö ei vaadi juuri lainkaan perehdytystä. testaa verkkoja aktiivisesti keskitinten ja kytkinten kautta aina palvelimelle asti. tunnistaa ja testaa PoE- ja PoE+-kuormituksen, ja lisäksi laitteella voi tehdä täysin kaksisuuntaisia gigabit-testejä, mikä säästää aikaa ja auttaa varmistamaan verkon suorituskyvyn. IPv6:n kanssa yhteensopiva on kaapelitesteriä tarvitseville sijoitus, joka on turvattu myös tulevaisuudessa. Kaikkien käyttäjien tarpeisiin soveltuva on kädessä pidettävä kaapelija verkkotesteri, jolla voi vahvistaa kupari- ja kuitukaapelien asennukset. Laite tukee ääni-, video-, data- ja videovalvontapalveluita ja 10/100 megabitin tai gigabitin Ethernetiä. Järjestelmäintegraattoreille

5 Teknisten ominaisuuksien vertailu Toiminnot FO Kuparikaapelien LAN-testit päätepisteissä IPv4 IPv6 Edistyneet kaapelikartat, joissa myös pituus Ristiinkytkettyjen (kupari-)kaapelien kaapelikartat Kaapelikartat 2-parisille kupariparikaapeleille Kaapelikartat teollisuuskaapeleille PoE-/PoE+-tunnistus PoE-/PoE+-kuormitusvirran testaus Äänigeneraattori Ping-testi Traceroute-testi Vilkkuva keskitin Useita virtalähteitä DHCP-asiakas 10/100/1000 Mbit/s Verkkoskannaus Tulosten tallennus ja vienti Sekä lähi- että etäyksiköt toimitetaan Yhteensopiva NaviTEK II:n / LanXPLORERin aktiivikaukosäädinten kanssa Täyden gigabitin suorituskykytesti kaapeleille VoIP-suorituskykytesti keskittimien ja kytkinten kautta Web-suorituskykytesti keskittimien ja kytkinten kautta Videosuorituskykytesti keskittimien ja kytkinten kautta Videovalvonnan suorituskykytesti keskittimien ja kytkinten kautta Käyttäjän vaihdettavissa olevat RJ45-insertit Taustavalaistu värinäyttö Kuidun suorituskykytesti Optisen tehon ilmaisin Kuitukaapelien LAN-testit päätepisteissä Lisätietoja on osoitteessa idealnwd.co.uk

6 Versioita kaikkiin tarpeisiin :sta on saatavilla kaksi mallia, jotka vastaavat kaikkien käyttäjien tarpeita FO Tilaustiedot kupariverkoille Osanro R Pakkauksen sisältö 1 lähiyksikkö (vain kupari), 1 etäyksikkö (vain kupari), 2 virtamoduulia (ladattavat), 2 verkkovirtalähdettä/-laturia, 2 RJ45-johtoa, 30 cm, 1 pikaopas (englanniksi), 1 käyttöopas CD-levyllä, 1 kantolaukku FO kupari- ja kuituverkoille Osanro R Pakkauksen sisältö FO 1 lähiyksikkö (kupari ja kuitu), 1 etäyksikkö (kupari ja kuitu), 2 virtamoduulia (ladattavat), 2 verkkovirtalähdettä/-laturia, 2 RJ45-johtoa, 30 cm, 1 pikaopas (englanniksi), 1 käyttöopas CD-levyllä, 1 kantolaukku Valinnaiset lisävarusteet Osanro Kuvaus aktiivikaukosäädin nro aktiivikaukosäädinpaketti, nrot NiMH-virtamoduuli patch-kaapelia 30 cm, kat. 5e STP virtalähde ja EU-/UK-/US-sovitin alkaliparistomoduuli MGKSX1 MGKLX2 MGKZX BASE-SX-kuitupakkaus. Sisältää 850 nm:n SFP (Small Form factor Pluggable) SX -lähetin-vastaanottimen, LC/LC- ja LC/SCduplex-monimuotokaapelit ja SC/SC-duplex-sovittimen BASE-LX-kuitupakkaus. Sisältää 1310 nm:n SFP (Small Form factor Pluggable) LX -lähetin-vastaanottimen, LC/LC- ja LC/ SC-duplex-yksimuotokaapelit ja SC/SC-duplex-sovittimen BASE-ZX-kuitupakkaus. Sisältää 1550 nm:n SFP (Small Form factor Pluggable) ZX -lähetin-vastaanottimen, LC/LC- ja LC/ SC-duplex-yksimuotokaapelit ja SC/SC-duplex-sovittimen x IDEALin vahvistava anturi kuidunpuhdistuskynä SC-, ST- ja FC-sovittimille kuidunpuhdistuskynä LC- ja MU-sovittimille duplex-monimuotovalokuitukaapeli, 2 m, LC-LC-liittimillä duplex-yksimuotovalokuitukaapeli, 2 m, LC-LC-liittimillä aktiivikaukosäädinpaketti, nrot kantolaukku RJ45-insertin irrotustyökalu, 10 Lifejack RJ45-inserttiä Jälleenmyyjän leima IDEAL INDUSTRIES NETWORKS DIVISION Unit 3, Europa Court, Europa Boulevard, Warrington, Cheshire, WA5 7TN. United Kingdom +44 (0) uksales@idealnwd.com Julkaisunro: ver. 1 02/12 IDEAL INDUSTRIES NETWORKS Painettu Isossa-Britanniassa BRST21112V1.0-FI Lisätietoja on osoitteessa idealnwd.co.uk Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Tiedoissa voi esiintyä virheitä tai puutteita.
