1 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 1 Ominaisuuksia mm. Lentoon-ohjainpainikkeella automaattisesti ilmaan nouseminen ja Laskeudu-ohjainpainikkeella automaattisesti laskeutuminen. Kotiin-ohjainpainikkeella kopteri lentää automaattisesti ohjauslaitteen luokse. Seuraa-automaattitilassa kopteri seuraa ohjaajaa. Älykäs moottorien suojaus (kopteri pysäyttää itse propellit esteessä). Tietyllä lentokorkeudella pysymisen, leijumisen tila. Akun 60 min latauksella min lentoaika. Sivusuuntiin ohjaukseen ei vaikuta se, onko kopterin etu- vai takaosa ohjaajaan päin. Hobbylinna - Walkera-kopterin omaa, englanninkielistä käyttäjän ohjetta täydentävä ohje Ota huomioon kaikki varsinaisen käyttäjän ohjeen ohjeet. Varaamme oikeuden muutoksiin.

2 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 2 Kopteri-tuotepakkaukseen kuuluu 1) Walkera QR Y100 kopterirunko-osa 2) kopterin laskeutumisteline 3) 3,7V 1600mAh LiPo-akku (lennätysaika min, latausaika min) 4) akun USB-liitäntäinen laturi (tietokoneen usb-liitäntään / erilliseen usbliitin-virtapistokkeeseen) 5) työkalusarja, mm. potkureiden kiinnitysruuveihin - englanninkielinen pikaohje, jota tämä suomenkielinen ohje täydentää Kopterin koko: leveys 22,2 cm, syvyys 25,2 cm ja korkeus 9 cm. Paino 146 g. Kopterin runko on ABS-muovia. Tarvitset lisäksi - Ohjaimeksi Android-älypuhelimen/tabletin tai iphone-älypuhelimen/- ipad-tabletin, sekä Google Play tai Apple AppStore sovelluskaupasta asennettavan WK-iRemote-sovelluksen (ilmainen) - tai vaihtoehtoisesti Walkera Devo ohjaimen (ei sisälly pakkaukseen) Ohjaimen toimintaetäisyys riippuu mm. ohjainlaitteen Wi-Fi lähettimestä, mutta saattaa olla jopa 300 m. Ohjainlaitteeseen (älypuhelin/tabletlaite) asennettavalla iremote sovelluksella voi tallentaa kopterin HD-videokameralla valokuvia tai videokuvaa ohjainlaitteen muistiin. Sitä varten tarvitset vapaata muistitilaa tai mahdollisesti lisämuistikortin ohjainlaitteessa.

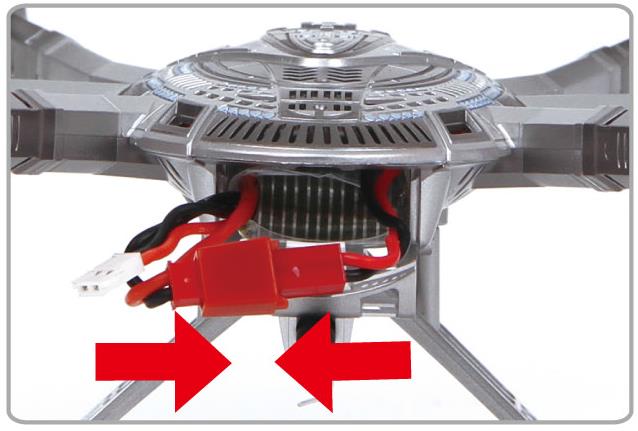

3 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 3 KOPTERIN AKKU - Akun päällä on muovikalvo. Se kuuluu akkuun, eli älä revi sitä irti. - Latausta varten ota akku irti kopterista, avaamalla kopterin takaosan alapuolelta akkukotelon suojakansi ja vetämällä akku ulos, sekä irroittamalla akun punainen johto kopterin johdosta. - Kytke akun valkoisen liittimen johto latausjohtoon ja vasta sitten latausjohto tietokoneen tai seinälaturisovittimen usb-liitäntään (ei tule laitteen mukana) ja lataa akkua minuuttia (tai kunnes latausvalo sammuu). - Irrota akku latauksesta tämän jälkeen, äläkä jätä sitä lataukseen tunneiksi (akussa ei ole hyvää ylilataussuojaa, joten sitä ei pidä jättää liian pitkäksi aikaa laturiin ja seinäsähkövirtaan kiinni). - kytke akku kopteriin punaisilla liittimillä

4 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 4 KOPTERIN KÄYTTÖÖNOTTO 1) Lataa kopterin akku, sen latausjohdolla ( min) tietokoneen tai muun usb-virtaliitännän kautta. 2) Kiinnitä laskeutumisteline kopterirunko-osaan seuraavasti: 3) Lataa WK-iRemote sovellus joko Google Play (Android) tai App Store (iphone/ipad) sovelluskaupasta ja asenna se Android/iPhone-älypuhelimeesi tai Android/iPad-tablettiisi, joka toimii kopterin ohjaimena. Huom! Windows Phonelle sovellusta ei toistaiseksi ole tarjolla. 4) Liitä kopterin akku kopterin alaosan takana olevaan akkupaikkaan (avaa sen suojakansi, työnnä akku sisään, liitä punaliittimiset akun johto ja kopterin virtajohto, paina johdot koloon ja sulje akkupaikan kansi). Kopteriin tulee virta päälle ja sen punainen LED-valo vilkkuu. 5) Laita älypuhelimessa/tabletissasi WiFi-yhteys päälle, odota että näkyviin tulee WK****** -verkkoyhteys ja yhdistä siihen. Odota että näkyviin tulee ilmoitus yhdistämisestä 6) Käynnistä sitten älypuhelimessa/tabletissasi WK-iRemote sovellus (joka on vain englanninkielinen) ja täppää siinä Start > -painiketta

5 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 5 7) Seuraavalla näytöllä täppää yläosassa yhteys -painiketta. Viereinen tasapaino-sensoripainike kytkeytyy automaattisesti päälle. Kopterin LED-valo muuttuu siniseksi ja iremote-sovelluksen taustalla näkyy kopterin video-kamerasta kuva, eli ohjain-kopteri -yhteys toimii. 8) Seuraavaksi tehdään Kopterin kompassi-anturin kalibrointi. Täppää iremote-ohjainsovelluksessa Asetukset -painiketta ja vieritä esille Compass calibration asetuskohta ja täppää siinä kopterin kalibrointi, eli. Heti seuraavaksi kääntele kopteria hitaasti ja rauhallisesti näin: A) Ensin tasaisella alustalla täysi kierros vastapäivään ja sitten B) Kopterin nokka (LED-valot) alaspäin täysi kierros vastapäivään Kopterin kalibroinnin jälkeen kopterin sininen LED-valo vilkkuu merkiksi onnistuneesta kalibroinnista. Aseta kopteri tasaiselle alustalle. 9) Kalibroi ohjaimen kompassi täppäämällä ja tee ohjain kädessä 8-liike sekä ohjaimen näyttö alaspäin (lattian suuntaisesti), että ohjaimen näyttö sivullepäin (seinän suuntaisesti), kumpikin 2 kertaa. Palaa sitten takaisin laitteen paluunuolinppäimellä. (Compass-painike näyttää iremote :n kompassin). Kalibroinnit tehdään, jotta kopteria voi ohjata kallistelemalla ohjainlaitetta. Jos kopteri lennätyksessä ohjautuu vinoon, tee em. kalibroinnit uudelleen.

6 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 6 OHJAIN-SOVELLUS iremote (älypuhelimessa/tabletissa) Vasen/Oikea ohjain: M1 (mode1) tai M2 (mode2) tilan vaihto asetuksista, täppäämällä. Asetuksissa voi täpätä päälle/pois pikapainikkeiden käytön: Lentoon nousu automaattisesti yhdellä täppäyksellä (One Key to Start): Kopteri nousee n. 1 m korkeuteen. Liu uttamalla M1:oikeaa/M2:vasenta ohjainpistettä sormella ylöspäin, nousee kopteri korkeammalle (sormen irrottaminen ohjainpisteestä vapauttaa pisteen keskelle ja kopteri jää leijumaan paikalleen). Laskeutuminen automaattisesti yhdellä täppäyksellä (One Key to Land). Palaa ohjaimen luo automaatt. yhdellä täppäyksellä (One Key Go Home): Kopteri laskeutuu n. 45 asteen kulmassa ohjaimen suuntaan. Pysäytä kohdallasi kopterin lento suuntaamalla ohjain kopteriin päin. Seuraa ohjainta tila (Follow me mode): Jos tila on valittuna, kopteri seuraa ohjainta. IOC (Intelligent Orientation Control): Älykäs tunnistus ohjauksessa, onko kopterin perä/keula ohjaajaan päin, jolloin ohjaus oikealle/vasemmalle suuntaa kopterin aina ohjaajasta katsottuna oikealle/vasemmalle, riippumatta kummin päin kopteri on. (IOC ei vaikuta eteen/taaksepäin ohjaukseen).

7 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 7 iremote ohjainsovelluksen Asetukset -näkymä

8 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 8 Kopterin lentosuunnan ohjaaminen - liu uttamalla ohjaimen (M1/M2) vasenta/oikeaa ohjainpistettä, esim. - tai osin myös kallistamalla kopteriin päin suunnattua ohjainlaitetta eteen/taaksepäin tai vasemmalle/oikealle päin seuraavasti: Kun ohjainlaitteen pitää suorassa ja vapauttaa ohjainten ohjainpallot keskelle, pysyy kopteri paikallaan korkeusohjaus- ja kompassi-sensoreidensa avulla. Kopteri soveltuu sisä- ja ulkolennätykseen. Ei kuitenkaan sadesäällä, eikä kovalla tuulella. Jos kopterin propellisiivekkeet kohtaavat jonkin esteen, sammuttaa kopteri automaattisesti siivekkeen; sen ja esteen vahingoittumisen estämiseksi.

9 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 9 VALOKUVIEN OTTAMINEN / VIDEOKUVAAMINEN iremote ohjainsovelluksella voi tallentaa kuvia tai videokuvaa kopterin keulassa olevasta HD-kamerasta ohjainlaitteen (älypuhelin / tabletlaite) muistiin. Varmista että ohjainlaitteessasi on vapaata omaa tai lisämuistikortti-muistia riittävästi, etenkin videokuvan tallentamiseen. iremote :a käytettäessä näkyy sen taustalla kopterin kamerasta kuvaa. Ota valokuva täppäämällä -painiketta. Aloita tai lopeta videokuvaaminen täppäämällä -painiketta. Tallennettuja valokuvia / videoita voi katsoa täppäämällä -painiketta. Näet myös samalla kansion, jonne valokuvat / videot tallentuvat. Muista, että yksityisalueilla, eli ihmisten asuntojen yksityispihoihin ja asuntoihin kuvaaminen on kiellettyä ilman nimenomaista lupaa! Kysy muutenkin aina julkisissakin paikoissa mieluiten lupa kohteena olevien ihmisten kuvaamiseen. Kopterin kamerassa ei ole optista kuvanvakainta, joten etenkin nopeammassa kopterin liikkeessä valokuvat voivat olla epätarkkoja tai videokuvassa värinää. Kokeilemalla löydät parhaat kuvaustavat. Ohjainlaitteesta, eli älypuhelimesta tai tabletista voit siirtää kuvia muuallekin esille/talteen esim. sosiaalisen median sovellusten, pilvitallennuspalveluiden tai tiedonsiirtokaapeleiden avulla. Joissakin älypuhelin/tablet-laitteissa voi olla mahdollisuus näyttää kuvia / vidoita langattomalla Wi-Fi yhteydellä tai HDMI-kaapeliyhteydellä littutelevisiossa.

10 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 10 HUOMIOITAVAA / VINKKEJÄ Varo lennättämästä kopteria, etenkin sisätiloissa, huonekasvien, verhojen, taulujen ja kaikkien muidenkin arkojen esineiden pintojen lähellä, sillä kopteri ja sen siivekkeet voivat vahingoittaa niitä (siivekkeiden automaattisesta estepysäytystoiminnosta huolimatta). Kopterin suuntaohjautuvuus toimii sisätiloissa parhaiten, kun lennätät kopteria vähintään noin 1 metrin korkeudella lattiasta, jolloin kopterin siivistä syntyvät ilmavirtaukset eivät heijastu maasta häiritsemään kopterin ohjautumista. Ulkona lennätettäessä em. ei vaikuta niin herkästi kopterin ohjautuvuuteen.!! Kopteria ei pidä lennättää vesialtaiden päällä, eikä sadekostealla, sillä kopteria ei ole suojattu hyvin kastumiselta ja kopterin joutuminen veteen voi aiheuttaa sen sähköosille vaurioita ja rikkoa kopterin käyttökelvottomaksi. Kopteri ei ole lelu älä anna sitä alle 14-vuotiaan käyttöön yksin Kopteri lentää nopeasti ja varomattomasti käsiteltynä sen pyörivät potkurit saattavat tehdä ihoon naarmuja. Älä lennätä kopteri sivullisten ihmisen lähellä. Älä kuvaa kopterin videokameralla ihmisen yksityisalueita, pihoja tms. Tiettyyn suuntaan lentämisen pysäyttäminen Kun lennätät kopteria vaikkapa eteenpäin ja kun haluat pysäyttää kopterin eteenpäin menon, tee pieni ohjainsauvaliike taaksepäin, vastakkaiseen suuntaan, kopterin etenemisen pysäyttämiseksi.

11 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 11 KOPTERIN OHJAUS-VAIKUTUKSEN/HERKKYYDEN SÄÄTÄMINEN iremote:n asetuksista, täppäämällä Asetukset ja vierittämällä näkymää alaspäin, Dual Rate / Exponential, voi säätää ohjaus-kanavien herkkyyttä: 1) Valitse ensin täppäämällä ohjauskanava (Channel) ELEV = eteenpäin/taaksepäin -ohjaus AILE = vasemmalle/oikealle päin -ohjaus THRO = nouseminen/laskeutuminen -ohjaus RUDO = kääntyminen vasemmalle/oikealle ohjaus 2) Valitse täppäämällä - joko Dual Rate = arvon pienentäminen pienentää ohjausvaikutusta - tai Exponential = arvon kasvattaminen pienentää ohjainherkkyyttä 3) Säädä täppäämällä vas. tai oik. + %-aste:

12 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 12 RIKKOUTUNEEN POTKURIN VAIHTAMINEN Kopterissa on potkureita kahta pyörimissuuntaa, A (myötäpäivään) ja B (vastapäivään). Niillä siivekkeiden kallistus on erisuuntainen. Potkurit kiinnitetään pienillä ruuveilla. Potkurit pitää sijoittaa kopteriin näin, tai kopteri ei lennä oikein: Kopterin mukana tulee potkuri-ruuvien ruuvimeisseli.

13 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 13 Kopterin vastaanotin-piirilevy RX2650H-D Tasapainoanturin säätöruuvin kiertäminen myötäpäivään lisää herkkyyttä ja vastapäivään vähentää herkkyyttä (säätöä ei ole yleensä tarve tehdä). Kopterin mukana tulleella bind plug -liittimellä voi Päivitysjohdin 2 -liitännässä nollata kopterin WiFi-yhteyden ID-tunnisteen: Kopteriin voi olla saatavilla ohjelmistopäivityksiä ( Niiden asentamiseen tarvitaan UP02-adapteri ja UP02-kaapeli UP02-adapteri-kaapelit tulee kytkeä päivitysjohtimiin 1 ja 2 seuraavasti:

14 Walkera Heksakopteri K Ä Y T T Ä J Ä N O H J E sivu 14 KOPTERIN KAIKKI OSAT OVAT SAATAVISSA VARAOSINA, Esim. HS-8520 moottorit. Myötäpäivään moottorissa puna/siniset johdot (alla vasen kuva) ja vastapäivään moottorissa sini/valkoiset johdot (alla oikea kuva) Mukavia lennätyksiä Walkera-heksakopterilla! t. Hobbylinna
