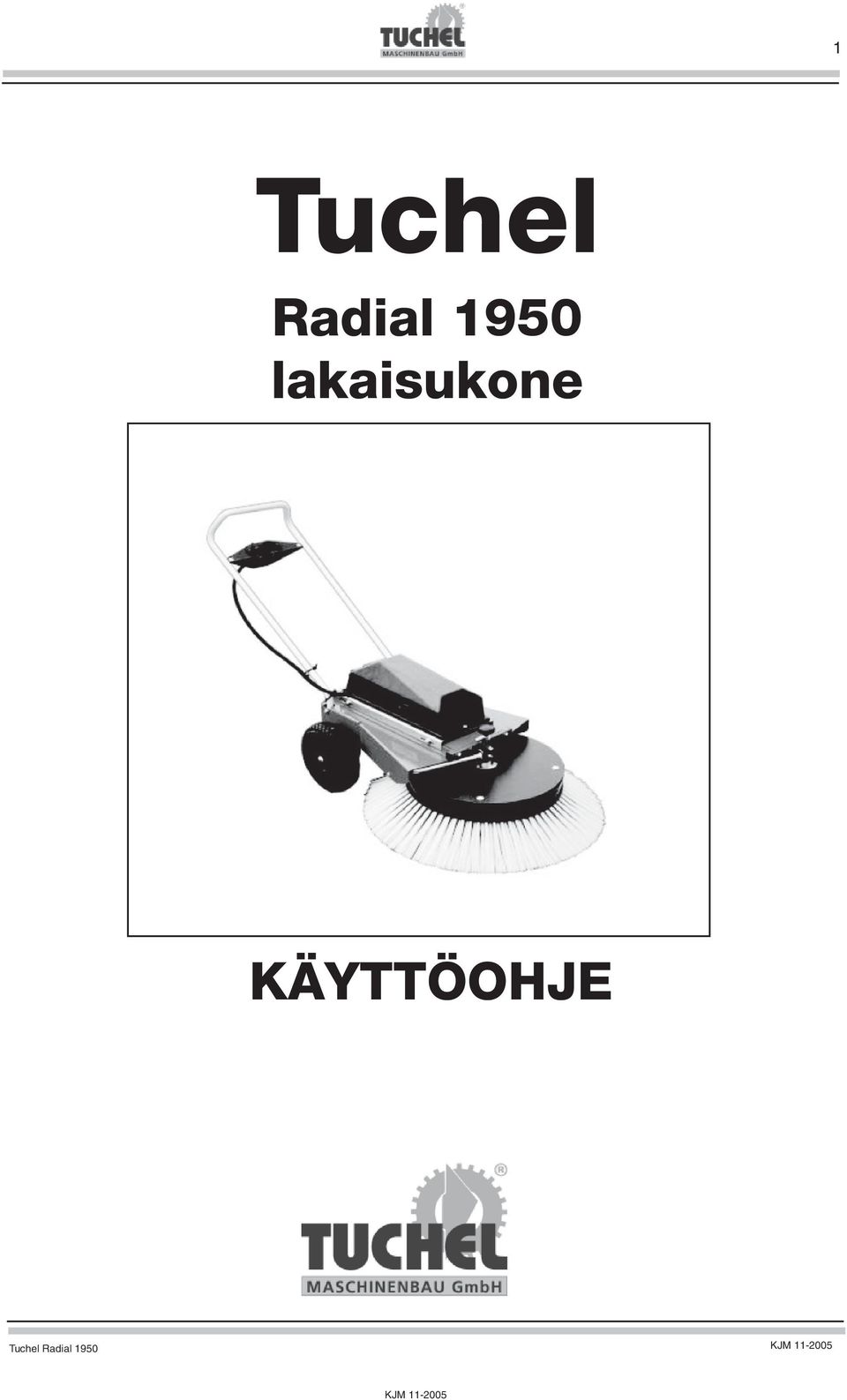

1 1 Tuchel Radial 1950 lakaisukone KÄYTTÖOHJE

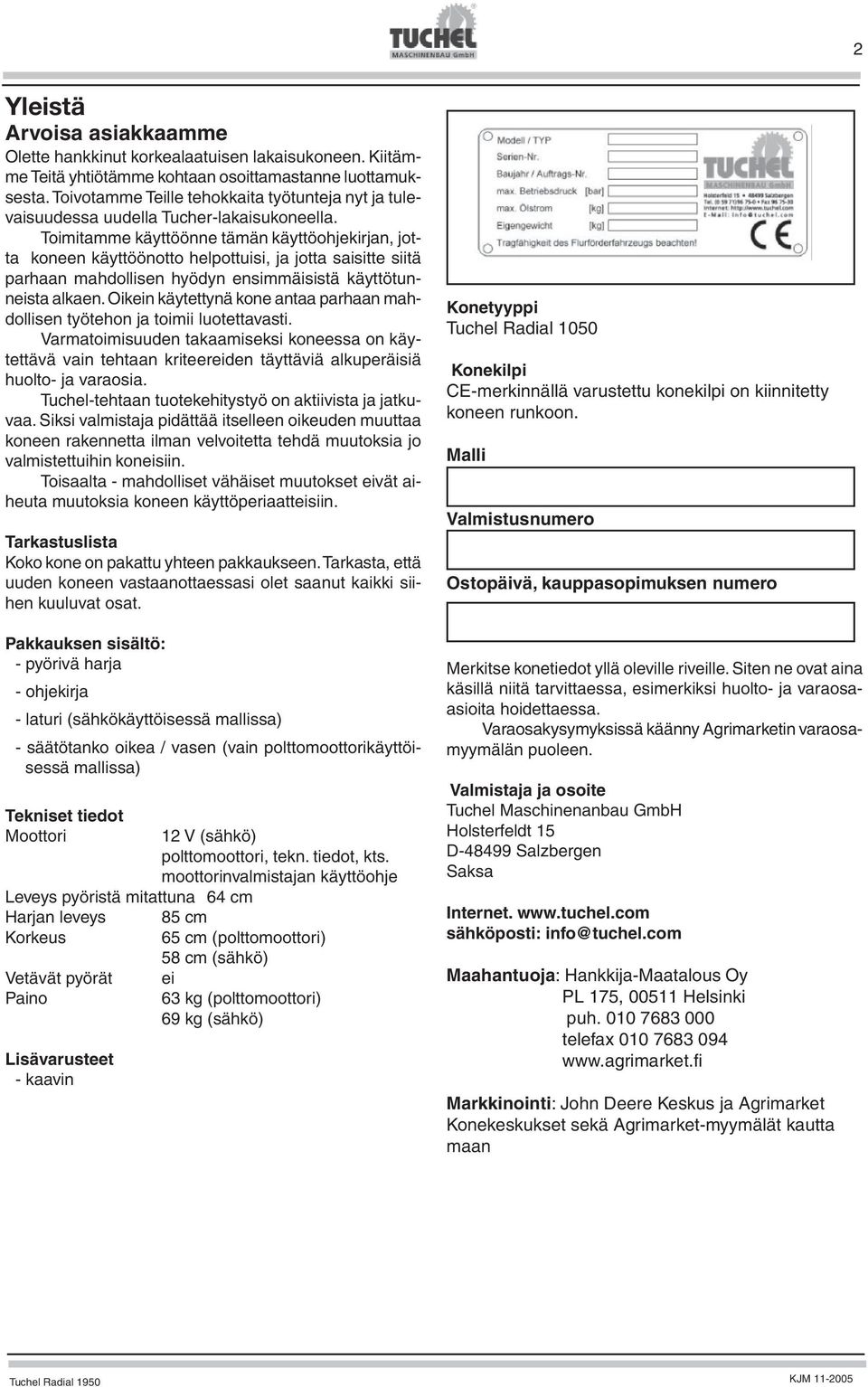

2 2 Yleistä Arvoisa asiakkaamme Olette hankkinut korkealaatuisen lakaisukoneen. Kiitämme Teitä yhtiötämme kohtaan osoittamastanne luottamuksesta. Toivotamme Teille tehokkaita työtunteja nyt ja tulevaisuudessa uudella Tucher-lakaisukoneella. Toimitamme käyttöönne tämän käyttöohjekirjan, jotta koneen käyttöönotto helpottuisi, ja jotta saisitte siitä parhaan mahdollisen hyödyn ensimmäisistä käyttötunneista alkaen. Oikein käytettynä kone antaa parhaan mahdollisen työtehon ja toimii luotettavasti. Varmatoimisuuden takaamiseksi koneessa on käytettävä vain tehtaan kriteereiden täyttäviä alkuperäisiä huolto- ja varaosia. Tuchel-tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Siksi valmistaja pidättää itselleen oikeuden muuttaa koneen rakennetta ilman velvoitetta tehdä muutoksia jo valmistettuihin koneisiin. Toisaalta - mahdolliset vähäiset muutokset eivät aiheuta muutoksia koneen käyttöperiaatteisiin. Tarkastuslista Koko kone on pakattu yhteen pakkaukseen. Tarkasta, että uuden koneen vastaanottaessasi olet saanut kaikki siihen kuuluvat osat. Pakkauksen sisältö: - pyörivä harja - ohjekirja - laturi (sähkökäyttöisessä mallissa) - säätötanko oikea / vasen (vain polttomoottorikäyttöisessä mallissa) Tekniset tiedot Moottori 12 V (sähkö) polttomoottori, tekn. tiedot, kts. moottorinvalmistajan käyttöohje Leveys pyöristä mitattuna 64 cm Harjan leveys 85 cm Korkeus 65 cm (polttomoottori) 58 cm (sähkö) Vetävät pyörät ei Paino 63 kg (polttomoottori) 69 kg (sähkö) Lisävarusteet - kaavin Konetyyppi Tuchel Radial 1050 Konekilpi CE-merkinnällä varustettu konekilpi on kiinnitetty koneen runkoon. Malli Valmistusnumero Ostopäivä, kauppasopimuksen numero Merkitse konetiedot yllä oleville riveille. Siten ne ovat aina käsillä niitä tarvittaessa, esimerkiksi huolto- ja varaosaasioita hoidettaessa. Varaosakysymyksissä käänny Agrimarketin varaosamyymälän puoleen. Valmistaja ja osoite Tuchel Maschinenanbau GmbH Holsterfeldt 15 D Salzbergen Saksa Internet. sähköposti: info@tuchel.com Maahantuoja: Hankkija-Maatalous Oy PL 175, Helsinki puh telefax Markkinointi: John Deere Keskus ja Agrimarket Konekeskukset sekä Agrimarket-myymälät kautta maan

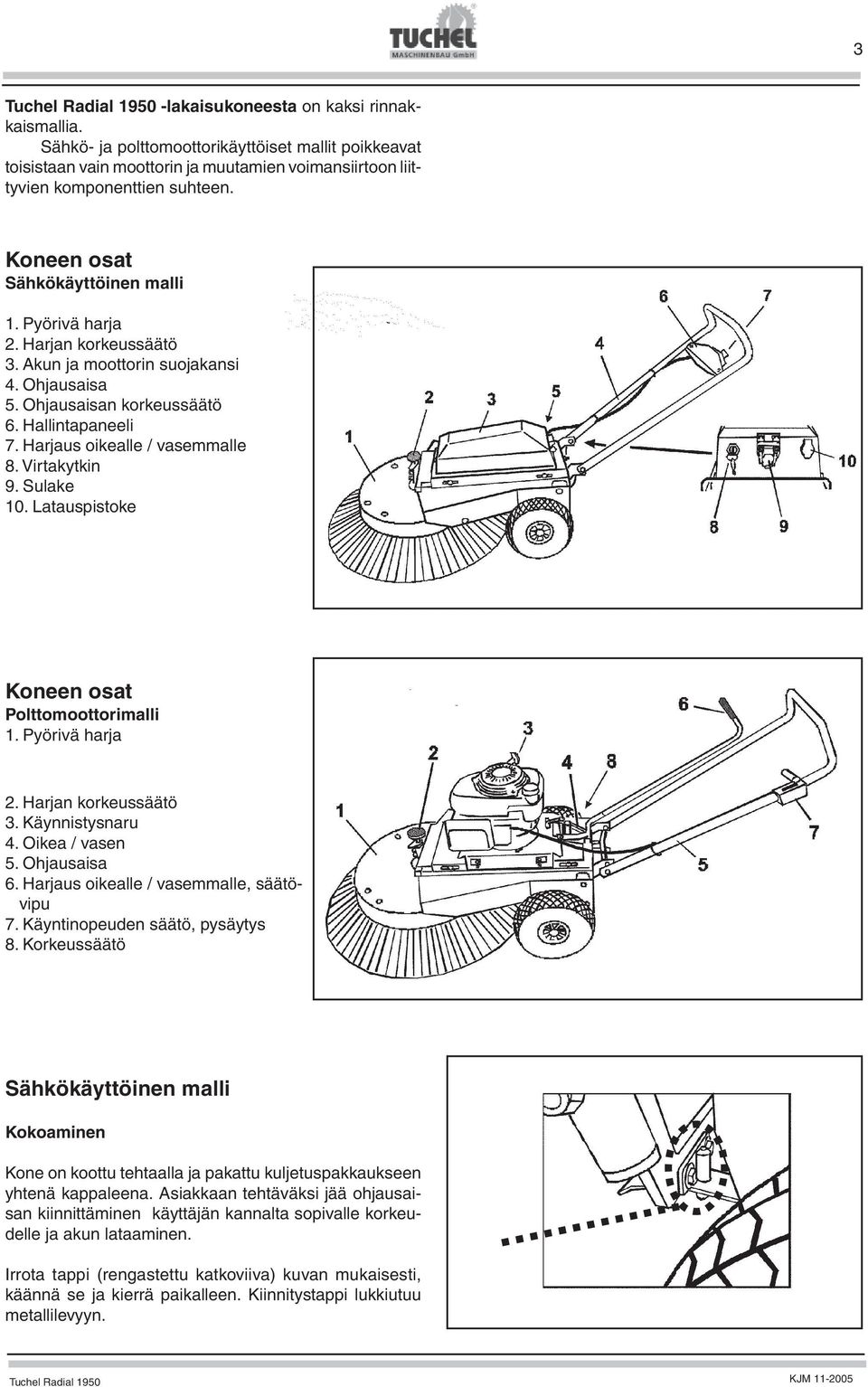

3 3 -lakaisukoneesta on kaksi rinnakkaismallia. Sähkö- ja polttomoottorikäyttöiset mallit poikkeavat toisistaan vain moottorin ja muutamien voimansiirtoon liittyvien komponenttien suhteen. Koneen osat Sähkökäyttöinen malli 1. Pyörivä harja 2. Harjan korkeussäätö 3. Akun ja moottorin suojakansi 4. Ohjausaisa 5. Ohjausaisan korkeussäätö 6. Hallintapaneeli 7. Harjaus oikealle / vasemmalle 8. Virtakytkin 9. Sulake 10. Latauspistoke Koneen osat Polttomoottorimalli 1. Pyörivä harja 2. Harjan korkeussäätö 3. Käynnistysnaru 4. Oikea / vasen 5. Ohjausaisa 6. Harjaus oikealle / vasemmalle, säätövipu 7. Käyntinopeuden säätö, pysäytys 8. Korkeussäätö Sähkökäyttöinen malli Kokoaminen Kone on koottu tehtaalla ja pakattu kuljetuspakkaukseen yhtenä kappaleena. Asiakkaan tehtäväksi jää ohjausaisan kiinnittäminen käyttäjän kannalta sopivalle korkeudelle ja akun lataaminen. Irrota tappi (rengastettu katkoviiva) kuvan mukaisesti, käännä se ja kierrä paikalleen. Kiinnitystappi lukkiutuu metallilevyyn.

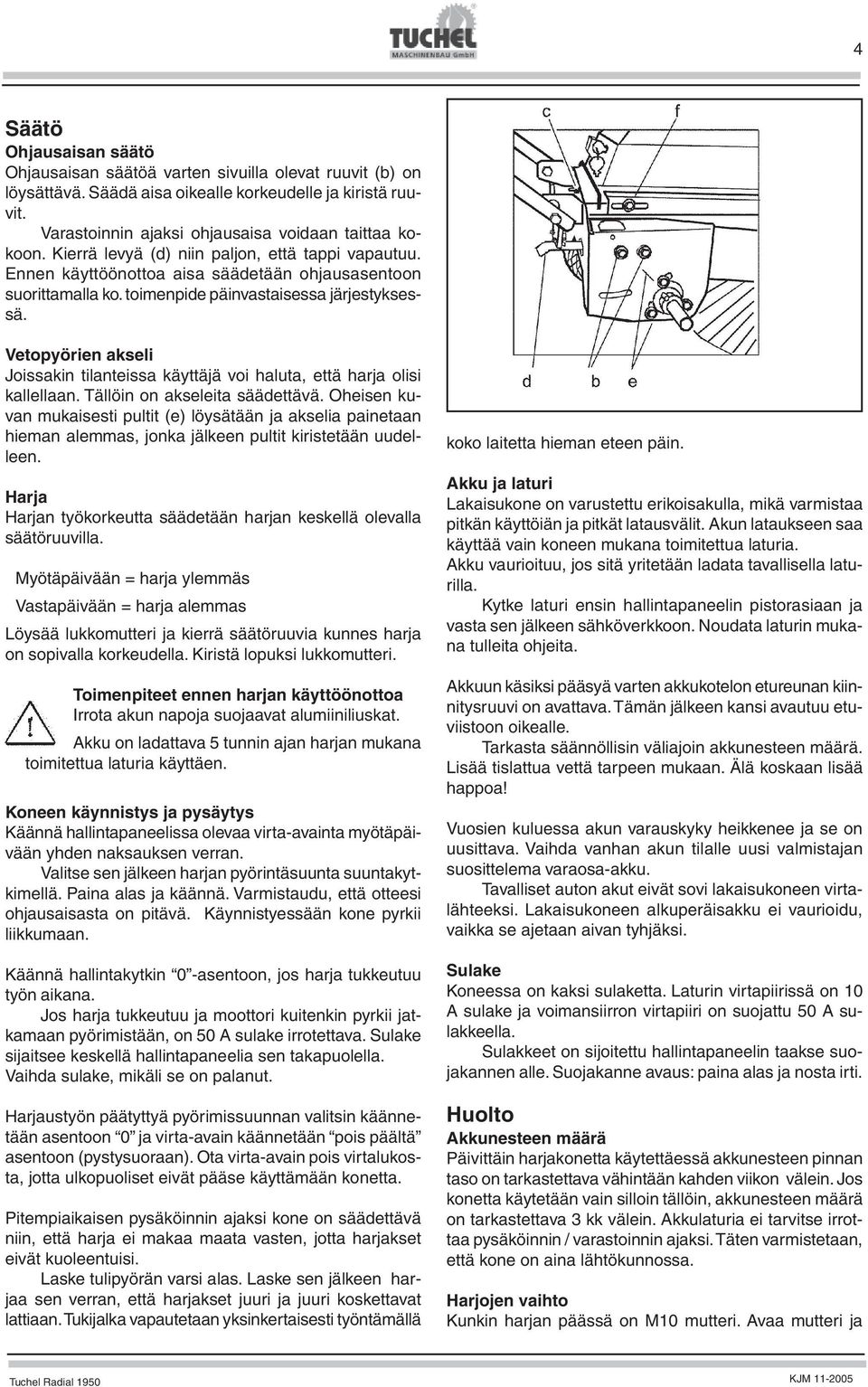

4 4 Säätö Ohjausaisan säätö Ohjausaisan säätöä varten sivuilla olevat ruuvit (b) on löysättävä. Säädä aisa oikealle korkeudelle ja kiristä ruuvit. Varastoinnin ajaksi ohjausaisa voidaan taittaa kokoon. Kierrä levyä (d) niin paljon, että tappi vapautuu. Ennen käyttöönottoa aisa säädetään ohjausasentoon suorittamalla ko. toimenpide päinvastaisessa järjestyksessä. Vetopyörien akseli Joissakin tilanteissa käyttäjä voi haluta, että harja olisi kallellaan. Tällöin on akseleita säädettävä. Oheisen kuvan mukaisesti pultit (e) löysätään ja akselia painetaan hieman alemmas, jonka jälkeen pultit kiristetään uudelleen. Harja Harjan työkorkeutta säädetään harjan keskellä olevalla säätöruuvilla. Myötäpäivään = harja ylemmäs Vastapäivään = harja alemmas Löysää lukkomutteri ja kierrä säätöruuvia kunnes harja on sopivalla korkeudella. Kiristä lopuksi lukkomutteri. Toimenpiteet ennen harjan käyttöönottoa Irrota akun napoja suojaavat alumiiniliuskat. Akku on ladattava 5 tunnin ajan harjan mukana toimitettua laturia käyttäen. Koneen käynnistys ja pysäytys Käännä hallintapaneelissa olevaa virta-avainta myötäpäivään yhden naksauksen verran. Valitse sen jälkeen harjan pyörintäsuunta suuntakytkimellä. Paina alas ja käännä. Varmistaudu, että otteesi ohjausaisasta on pitävä. Käynnistyessään kone pyrkii liikkumaan. Käännä hallintakytkin 0 -asentoon, jos harja tukkeutuu työn aikana. Jos harja tukkeutuu ja moottori kuitenkin pyrkii jatkamaan pyörimistään, on 50 A sulake irrotettava. Sulake sijaitsee keskellä hallintapaneelia sen takapuolella. Vaihda sulake, mikäli se on palanut. Harjaustyön päätyttyä pyörimissuunnan valitsin käännetään asentoon 0 ja virta-avain käännetään pois päältä asentoon (pystysuoraan). Ota virta-avain pois virtalukosta, jotta ulkopuoliset eivät pääse käyttämään konetta. Pitempiaikaisen pysäköinnin ajaksi kone on säädettävä niin, että harja ei makaa maata vasten, jotta harjakset eivät kuoleentuisi. Laske tulipyörän varsi alas. Laske sen jälkeen harjaa sen verran, että harjakset juuri ja juuri koskettavat lattiaan. Tukijalka vapautetaan yksinkertaisesti työntämällä koko laitetta hieman eteen päin. Akku ja laturi Lakaisukone on varustettu erikoisakulla, mikä varmistaa pitkän käyttöiän ja pitkät latausvälit. Akun lataukseen saa käyttää vain koneen mukana toimitettua laturia. Akku vaurioituu, jos sitä yritetään ladata tavallisella laturilla. Kytke laturi ensin hallintapaneelin pistorasiaan ja vasta sen jälkeen sähköverkkoon. Noudata laturin mukana tulleita ohjeita. Akkuun käsiksi pääsyä varten akkukotelon etureunan kiinnitysruuvi on avattava. Tämän jälkeen kansi avautuu etuviistoon oikealle. Tarkasta säännöllisin väliajoin akkunesteen määrä. Lisää tislattua vettä tarpeen mukaan. Älä koskaan lisää happoa! Vuosien kuluessa akun varauskyky heikkenee ja se on uusittava. Vaihda vanhan akun tilalle uusi valmistajan suosittelema varaosa-akku. Tavalliset auton akut eivät sovi lakaisukoneen virtalähteeksi. Lakaisukoneen alkuperäisakku ei vaurioidu, vaikka se ajetaan aivan tyhjäksi. Sulake Koneessa on kaksi sulaketta. Laturin virtapiirissä on 10 A sulake ja voimansiirron virtapiiri on suojattu 50 A sulakkeella. Sulakkeet on sijoitettu hallintapaneelin taakse suojakannen alle. Suojakanne avaus: paina alas ja nosta irti. Huolto Akkunesteen määrä Päivittäin harjakonetta käytettäessä akkunesteen pinnan taso on tarkastettava vähintään kahden viikon välein. Jos konetta käytetään vain silloin tällöin, akkunesteen määrä on tarkastettava 3 kk välein. Akkulaturia ei tarvitse irrottaa pysäköinnin / varastoinnin ajaksi. Täten varmistetaan, että kone on aina lähtökunnossa. Harjojen vaihto Kunkin harjan päässä on M10 mutteri. Avaa mutteri ja

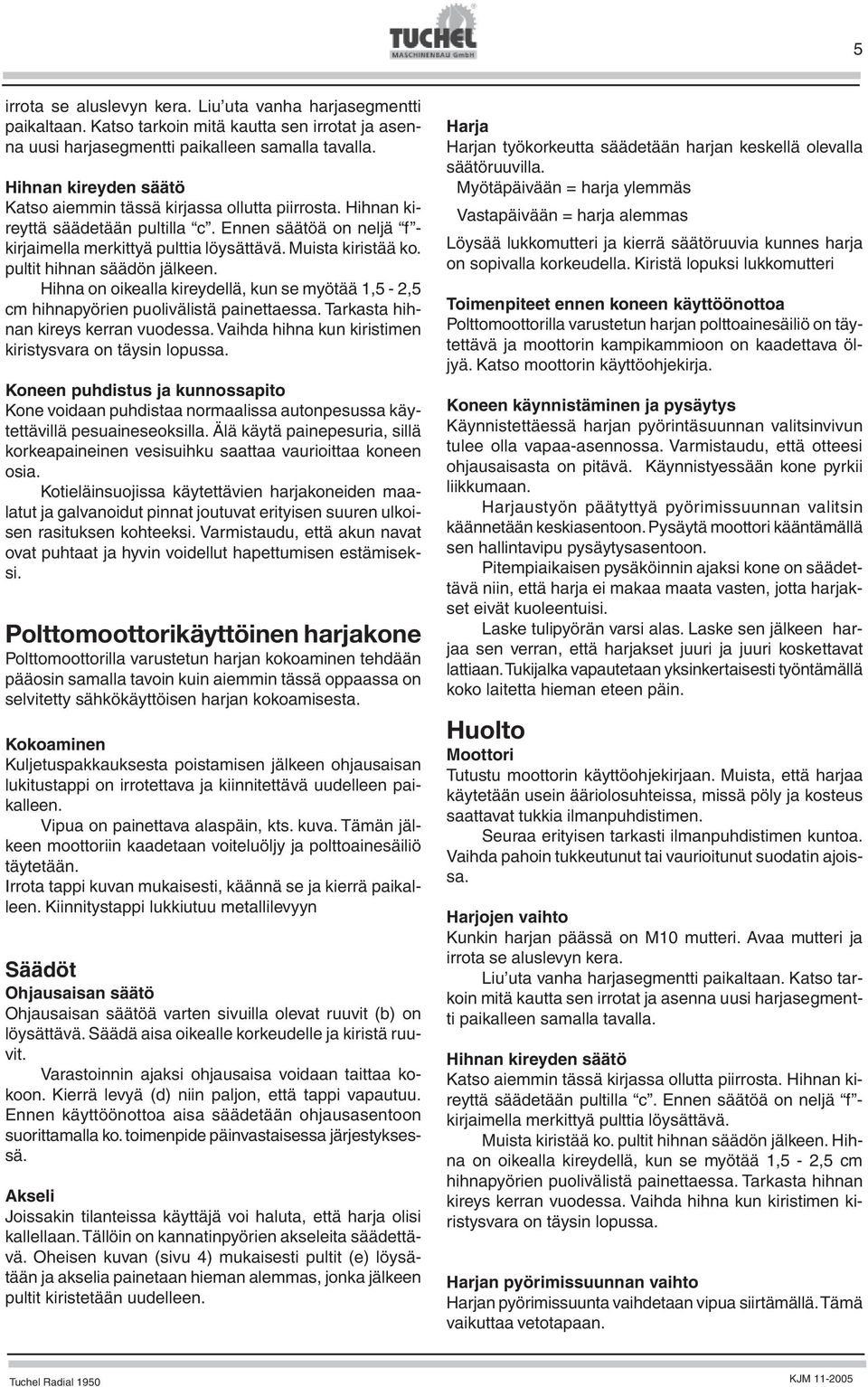

5 5 irrota se aluslevyn kera. Liu uta vanha harjasegmentti paikaltaan. Katso tarkoin mitä kautta sen irrotat ja asenna uusi harjasegmentti paikalleen samalla tavalla. Hihnan kireyden säätö Katso aiemmin tässä kirjassa ollutta piirrosta. Hihnan kireyttä säädetään pultilla c. Ennen säätöä on neljä f - kirjaimella merkittyä pulttia löysättävä. Muista kiristää ko. pultit hihnan säädön jälkeen. Hihna on oikealla kireydellä, kun se myötää 1,5-2,5 cm hihnapyörien puolivälistä painettaessa. Tarkasta hihnan kireys kerran vuodessa. Vaihda hihna kun kiristimen kiristysvara on täysin lopussa. Koneen puhdistus ja kunnossapito Kone voidaan puhdistaa normaalissa autonpesussa käytettävillä pesuaineseoksilla. Älä käytä painepesuria, sillä korkeapaineinen vesisuihku saattaa vaurioittaa koneen osia. Kotieläinsuojissa käytettävien harjakoneiden maalatut ja galvanoidut pinnat joutuvat erityisen suuren ulkoisen rasituksen kohteeksi. Varmistaudu, että akun navat ovat puhtaat ja hyvin voidellut hapettumisen estämiseksi. Polttomoottorikäyttöinen harjakone Polttomoottorilla varustetun harjan kokoaminen tehdään pääosin samalla tavoin kuin aiemmin tässä oppaassa on selvitetty sähkökäyttöisen harjan kokoamisesta. Kokoaminen Kuljetuspakkauksesta poistamisen jälkeen ohjausaisan lukitustappi on irrotettava ja kiinnitettävä uudelleen paikalleen. Vipua on painettava alaspäin, kts. kuva. Tämän jälkeen moottoriin kaadetaan voiteluöljy ja polttoainesäiliö täytetään. Irrota tappi kuvan mukaisesti, käännä se ja kierrä paikalleen. Kiinnitystappi lukkiutuu metallilevyyn Säädöt Ohjausaisan säätö Ohjausaisan säätöä varten sivuilla olevat ruuvit (b) on löysättävä. Säädä aisa oikealle korkeudelle ja kiristä ruuvit. Varastoinnin ajaksi ohjausaisa voidaan taittaa kokoon. Kierrä levyä (d) niin paljon, että tappi vapautuu. Ennen käyttöönottoa aisa säädetään ohjausasentoon suorittamalla ko. toimenpide päinvastaisessa järjestyksessä. Akseli Joissakin tilanteissa käyttäjä voi haluta, että harja olisi kallellaan. Tällöin on kannatinpyörien akseleita säädettävä. Oheisen kuvan (sivu 4) mukaisesti pultit (e) löysätään ja akselia painetaan hieman alemmas, jonka jälkeen pultit kiristetään uudelleen. Harja Harjan työkorkeutta säädetään harjan keskellä olevalla säätöruuvilla. Myötäpäivään = harja ylemmäs Vastapäivään = harja alemmas Löysää lukkomutteri ja kierrä säätöruuvia kunnes harja on sopivalla korkeudella. Kiristä lopuksi lukkomutteri Toimenpiteet ennen koneen käyttöönottoa Polttomoottorilla varustetun harjan polttoainesäiliö on täytettävä ja moottorin kampikammioon on kaadettava öljyä. Katso moottorin käyttöohjekirja. Koneen käynnistäminen ja pysäytys Käynnistettäessä harjan pyörintäsuunnan valitsinvivun tulee olla vapaa-asennossa. Varmistaudu, että otteesi ohjausaisasta on pitävä. Käynnistyessään kone pyrkii liikkumaan. Harjaustyön päätyttyä pyörimissuunnan valitsin käännetään keskiasentoon. Pysäytä moottori kääntämällä sen hallintavipu pysäytysasentoon. Pitempiaikaisen pysäköinnin ajaksi kone on säädettävä niin, että harja ei makaa maata vasten, jotta harjakset eivät kuoleentuisi. Laske tulipyörän varsi alas. Laske sen jälkeen harjaa sen verran, että harjakset juuri ja juuri koskettavat lattiaan. Tukijalka vapautetaan yksinkertaisesti työntämällä koko laitetta hieman eteen päin. Huolto Moottori Tutustu moottorin käyttöohjekirjaan. Muista, että harjaa käytetään usein ääriolosuhteissa, missä pöly ja kosteus saattavat tukkia ilmanpuhdistimen. Seuraa erityisen tarkasti ilmanpuhdistimen kuntoa. Vaihda pahoin tukkeutunut tai vaurioitunut suodatin ajoissa. Harjojen vaihto Kunkin harjan päässä on M10 mutteri. Avaa mutteri ja irrota se aluslevyn kera. Liu uta vanha harjasegmentti paikaltaan. Katso tarkoin mitä kautta sen irrotat ja asenna uusi harjasegmentti paikalleen samalla tavalla. Hihnan kireyden säätö Katso aiemmin tässä kirjassa ollutta piirrosta. Hihnan kireyttä säädetään pultilla c. Ennen säätöä on neljä f - kirjaimella merkittyä pulttia löysättävä. Muista kiristää ko. pultit hihnan säädön jälkeen. Hihna on oikealla kireydellä, kun se myötää 1,5-2,5 cm hihnapyörien puolivälistä painettaessa. Tarkasta hihnan kireys kerran vuodessa. Vaihda hihna kun kiristimen kiristysvara on täysin lopussa. Harjan pyörimissuunnan vaihto Harjan pyörimissuunta vaihdetaan vipua siirtämällä. Tämä vaikuttaa vetotapaan.

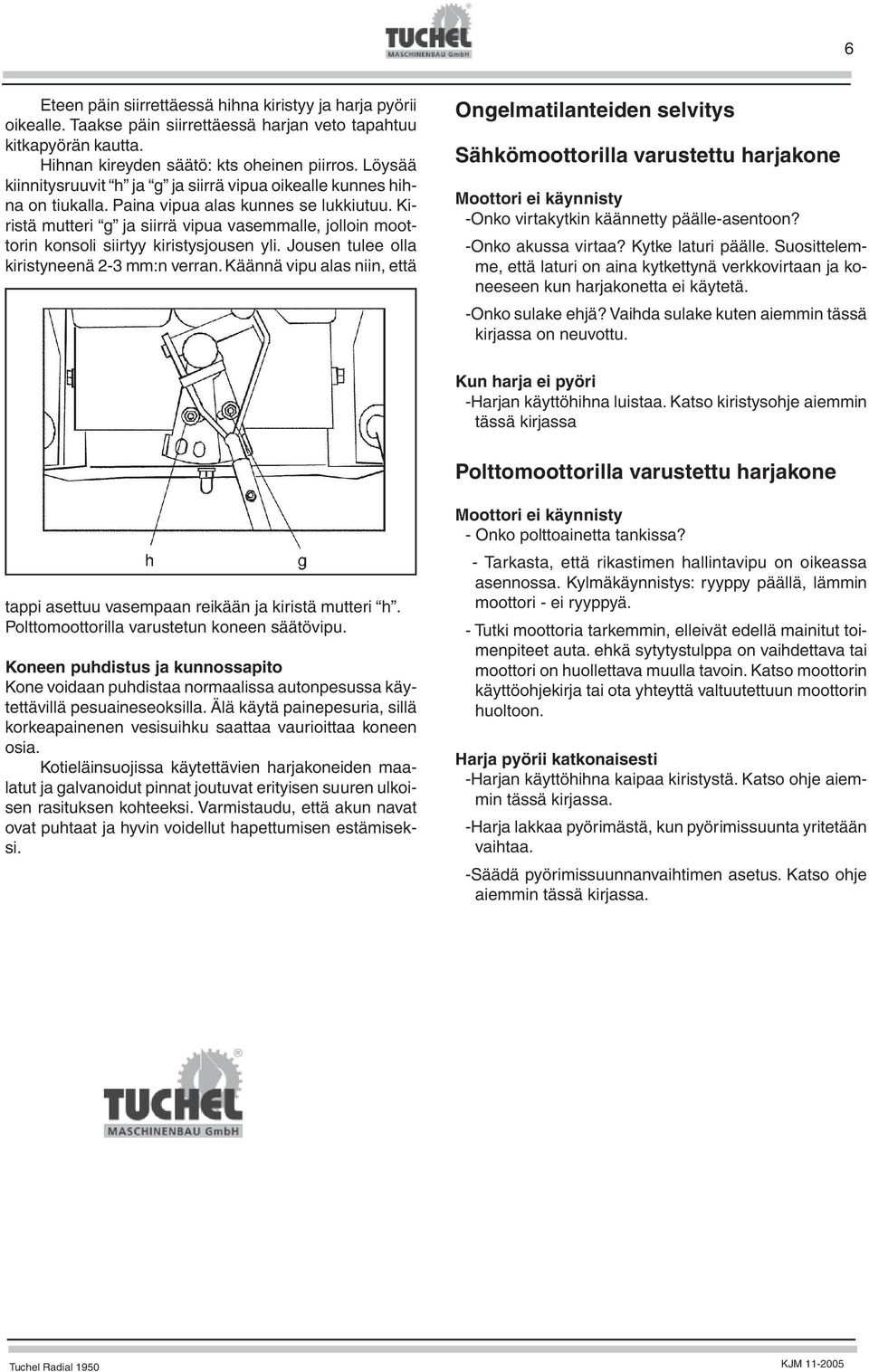

6 6 Eteen päin siirrettäessä hihna kiristyy ja harja pyörii oikealle. Taakse päin siirrettäessä harjan veto tapahtuu kitkapyörän kautta. Hihnan kireyden säätö: kts oheinen piirros. Löysää kiinnitysruuvit h ja g ja siirrä vipua oikealle kunnes hihna on tiukalla. Paina vipua alas kunnes se lukkiutuu. Kiristä mutteri g ja siirrä vipua vasemmalle, jolloin moottorin konsoli siirtyy kiristysjousen yli. Jousen tulee olla kiristyneenä 2-3 mm:n verran. Käännä vipu alas niin, että Ongelmatilanteiden selvitys Sähkömoottorilla varustettu harjakone Moottori ei käynnisty -Onko virtakytkin käännetty päälle-asentoon? -Onko akussa virtaa? Kytke laturi päälle. Suosittelemme, että laturi on aina kytkettynä verkkovirtaan ja koneeseen kun harjakonetta ei käytetä. -Onko sulake ehjä? Vaihda sulake kuten aiemmin tässä kirjassa on neuvottu. Kun harja ei pyöri -Harjan käyttöhihna luistaa. Katso kiristysohje aiemmin tässä kirjassa Polttomoottorilla varustettu harjakone tappi asettuu vasempaan reikään ja kiristä mutteri h. Polttomoottorilla varustetun koneen säätövipu. Koneen puhdistus ja kunnossapito Kone voidaan puhdistaa normaalissa autonpesussa käytettävillä pesuaineseoksilla. Älä käytä painepesuria, sillä korkeapainenen vesisuihku saattaa vaurioittaa koneen osia. Kotieläinsuojissa käytettävien harjakoneiden maalatut ja galvanoidut pinnat joutuvat erityisen suuren ulkoisen rasituksen kohteeksi. Varmistaudu, että akun navat ovat puhtaat ja hyvin voidellut hapettumisen estämiseksi. Moottori ei käynnisty - Onko polttoainetta tankissa? - Tarkasta, että rikastimen hallintavipu on oikeassa asennossa. Kylmäkäynnistys: ryyppy päällä, lämmin moottori - ei ryyppyä. - Tutki moottoria tarkemmin, elleivät edellä mainitut toimenpiteet auta. ehkä sytytystulppa on vaihdettava tai moottori on huollettava muulla tavoin. Katso moottorin käyttöohjekirja tai ota yhteyttä valtuutettuun moottorin huoltoon. Harja pyörii katkonaisesti -Harjan käyttöhihna kaipaa kiristystä. Katso ohje aiemmin tässä kirjassa. -Harja lakkaa pyörimästä, kun pyörimissuunta yritetään vaihtaa. -Säädä pyörimissuunnanvaihtimen asetus. Katso ohje aiemmin tässä kirjassa.
