1 Asennusohje Maalämpöpumppu Gebwell E-Flex

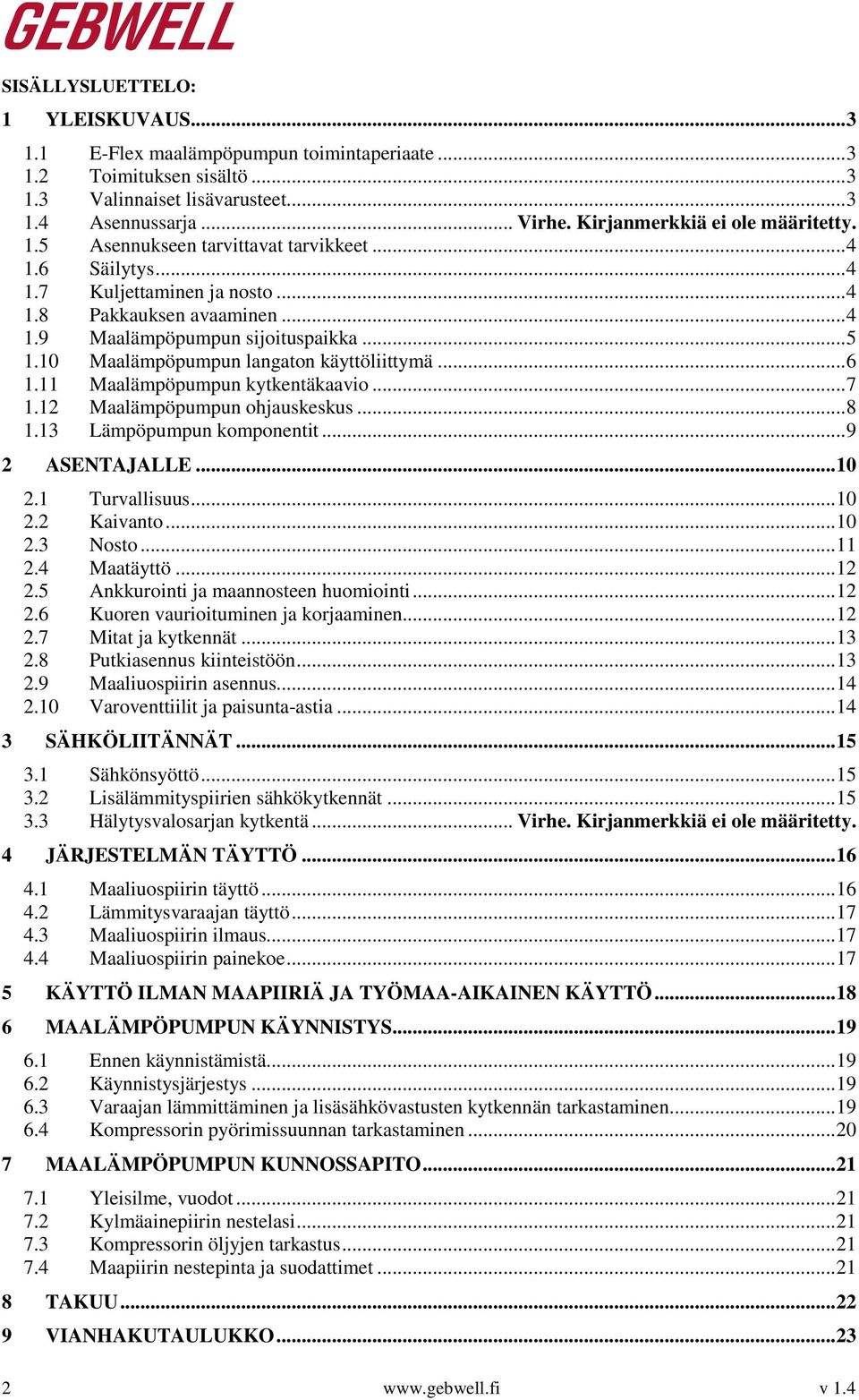

2 SISÄLLYSLUETTELO: 1 YLEISKUVAUS E-Flex maalämpöpumpun toimintaperiaate Toimituksen sisältö Valinnaiset lisävarusteet Asennussarja... Virhe. Kirjanmerkkiä ei ole määritetty. 1.5 Asennukseen tarvittavat tarvikkeet Säilytys Kuljettaminen ja nosto Pakkauksen avaaminen Maalämpöpumpun sijoituspaikka Maalämpöpumpun langaton käyttöliittymä Maalämpöpumpun kytkentäkaavio Maalämpöpumpun ohjauskeskus Lämpöpumpun komponentit ASENTAJALLE Turvallisuus Kaivanto Nosto Maatäyttö Ankkurointi ja maannosteen huomiointi Kuoren vaurioituminen ja korjaaminen Mitat ja kytkennät Putkiasennus kiinteistöön Maaliuospiirin asennus Varoventtiilit ja paisunta-astia SÄHKÖLIITÄNNÄT Sähkönsyöttö Lisälämmityspiirien sähkökytkennät Hälytysvalosarjan kytkentä... Virhe. Kirjanmerkkiä ei ole määritetty. 4 JÄRJESTELMÄN TÄYTTÖ Maaliuospiirin täyttö Lämmitysvaraajan täyttö Maaliuospiirin ilmaus Maaliuospiirin painekoe KÄYTTÖ ILMAN MAAPIIRIÄ JA TYÖMAA-AIKAINEN KÄYTTÖ MAALÄMPÖPUMPUN KÄYNNISTYS Ennen käynnistämistä Käynnistysjärjestys Varaajan lämmittäminen ja lisäsähkövastusten kytkennän tarkastaminen Kompressorin pyörimissuunnan tarkastaminen MAALÄMPÖPUMPUN KUNNOSSAPITO Yleisilme, vuodot Kylmäainepiirin nestelasi Kompressorin öljyjen tarkastus Maapiirin nestepinta ja suodattimet TAKUU VIANHAKUTAULUKKO v 1.4

3 1 YLEISKUVAUS 1.1 E-Flex maalämpöpumpun toimintaperiaate E-Flex maalämpöpumppu tuottaa kiinteistön lämmitysjärjestelmän ja käyttöveden tarvitseman energian. Laitteen suuri energiavaraaja takaa lämpöpumpulle pitkät käyntijaksot ja suuren energiasisällön käyttöveden tuottamiseksi. Käyttövesi esilämmitetään lämmitysjärjestelmän lämpötilassa käyttövesikierukalla. Esilämmitetty vesi lämmitetään käyttölämpötilaan levylämmönsiirtimellä varaajan yläosassa. Levylämmönsiirtimellä ylläpidetään myös käyttöveden kiertoa. E-Flex maalämpöpumpun kuori on valmistettu 100% kierrätettävästä PE muovista ja polyuretaanieristeestä. Energiavaraaja on kiinteä osa lämpöpumppua ja se muodostaa yhdessä kuoren ja eristeen kanssa itsekantavan sandwich-rakenteen. Tuotteen eristevahvuus on mitoitettu Suomen ilmasto-olosuhteisiin. 1.2 Toimituksen sisältö Maalämpöpumppu o Eristetty kuorirakenne ja varaaja o Kompressoriyksikkö o Maapiirin latauspumppu o Varaajan latauspumput o Maapiirin venttiiliryhmä paisunta-astioineen Käsikirja Gebwell UI400 Maalämpöpumpun säädin Asennusohjekirja Käyttö- ja huolto-ohjekirja Käyttöönotto- ja takuupöytäkirja Ulkolämpötila-anturi Liimattava kuumakutiste lämpökanaaleiden eristykseen Huonesäädin, langallinen 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl 4 kpl 1 kpl 1.3 Valinnaiset lisävarusteet Lisälämmitysryhmä o Sisältää pumpun, kolmitieventtiilin, venttiilimoottorin, mudanerottimen, menovesianturin, liimautuvan kutistenauhan sähkönsyötölle ja anturille Smart Web etäyhteys Lisälämmönlähteen ohjaus o Sisältää 0-10V / PWM ohjauksen ulkoiselle lisälämmönlähteelle Energianmittaus o Sisältää sisään asennetun virtausmittarin ja sähköenergiamittarin v

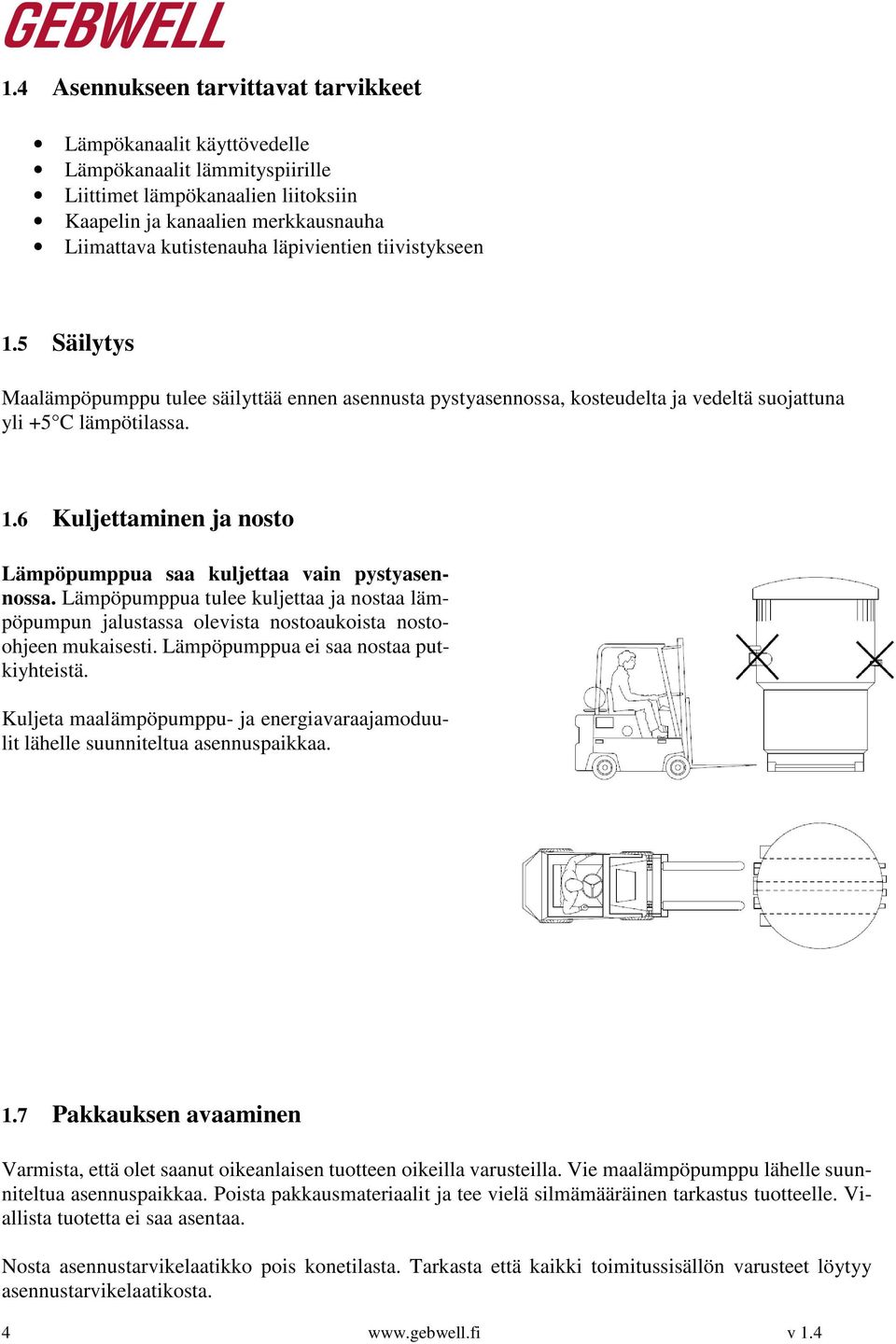

4 1.4 Asennukseen tarvittavat tarvikkeet Lämpökanaalit käyttövedelle Lämpökanaalit lämmityspiirille Liittimet lämpökanaalien liitoksiin Kaapelin ja kanaalien merkkausnauha Liimattava kutistenauha läpivientien tiivistykseen 1.5 Säilytys Maalämpöpumppu tulee säilyttää ennen asennusta pystyasennossa, kosteudelta ja vedeltä suojattuna yli +5 C lämpötilassa. 1.6 Kuljettaminen ja nosto Lämpöpumppua saa kuljettaa vain pystyasennossa. Lämpöpumppua tulee kuljettaa ja nostaa lämpöpumpun jalustassa olevista nostoaukoista nostoohjeen mukaisesti. Lämpöpumppua ei saa nostaa putkiyhteistä. Kuljeta maalämpöpumppu- ja energiavaraajamoduulit lähelle suunniteltua asennuspaikkaa. 1.7 Pakkauksen avaaminen Varmista, että olet saanut oikeanlaisen tuotteen oikeilla varusteilla. Vie maalämpöpumppu lähelle suunniteltua asennuspaikkaa. Poista pakkausmateriaalit ja tee vielä silmämääräinen tarkastus tuotteelle. Viallista tuotetta ei saa asentaa. Nosta asennustarvikelaatikko pois konetilasta. Tarkasta että kaikki toimitussisällön varusteet löytyy asennustarvikelaatikosta. 4 v 1.4

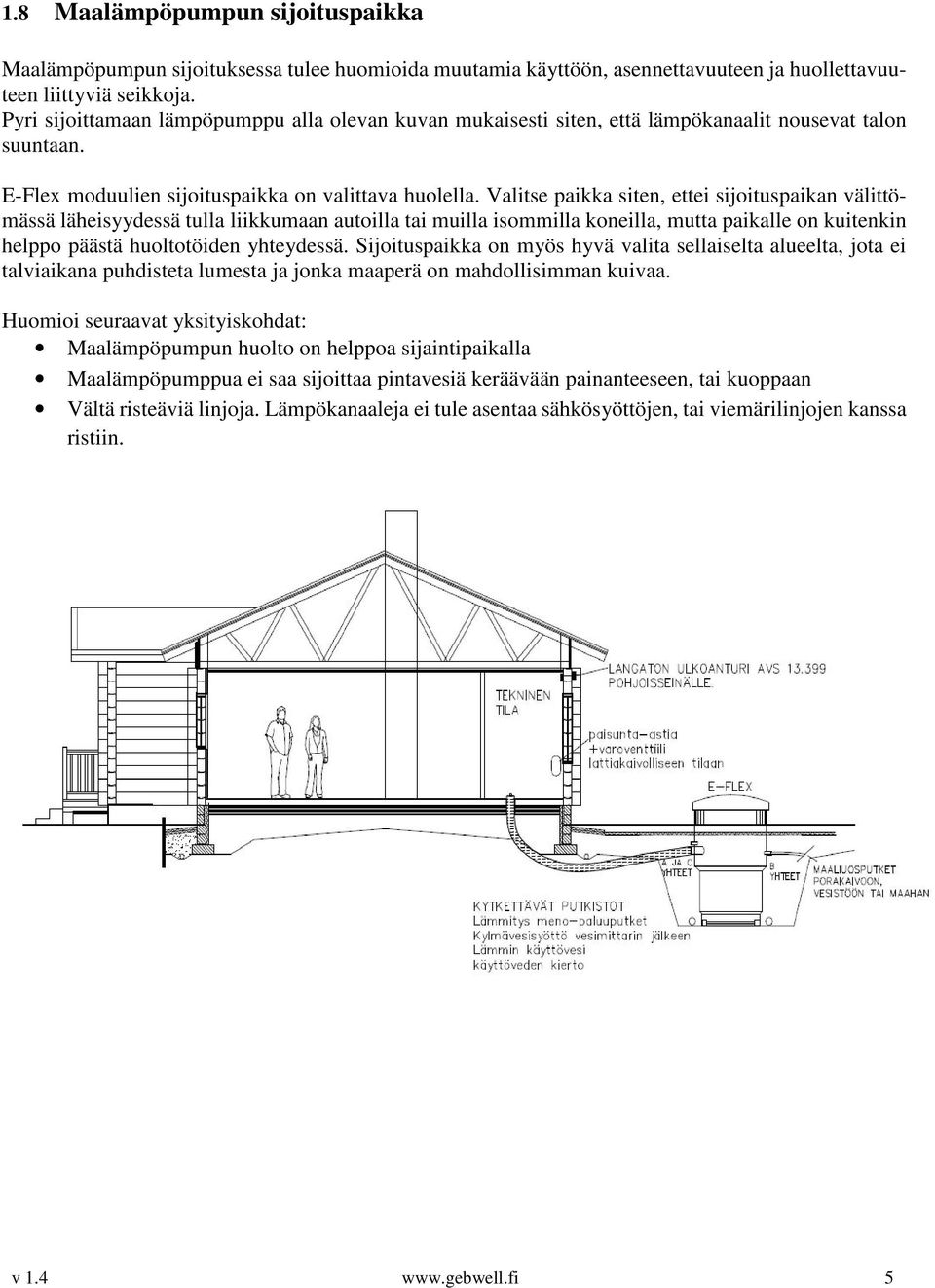

5 1.8 Maalämpöpumpun sijoituspaikka Maalämpöpumpun sijoituksessa tulee huomioida muutamia käyttöön, asennettavuuteen ja huollettavuuteen liittyviä seikkoja. Pyri sijoittamaan lämpöpumppu alla olevan kuvan mukaisesti siten, että lämpökanaalit nousevat talon suuntaan. E-Flex moduulien sijoituspaikka on valittava huolella. Valitse paikka siten, ettei sijoituspaikan välittömässä läheisyydessä tulla liikkumaan autoilla tai muilla isommilla koneilla, mutta paikalle on kuitenkin helppo päästä huoltotöiden yhteydessä. Sijoituspaikka on myös hyvä valita sellaiselta alueelta, jota ei talviaikana puhdisteta lumesta ja jonka maaperä on mahdollisimman kuivaa. Huomioi seuraavat yksityiskohdat: Maalämpöpumpun huolto on helppoa sijaintipaikalla Maalämpöpumppua ei saa sijoittaa pintavesiä keräävään painanteeseen, tai kuoppaan Vältä risteäviä linjoja. Lämpökanaaleja ei tule asentaa sähkösyöttöjen, tai viemärilinjojen kanssa ristiin. v

6 1.9 Maalämpöpumpun käyttöliittymä Maalämpöpumpun käyttöliittymä QAA74 toimii sekä huoneanturina että Albatros 2 säätimen käyttöpäätteenä. Mikäli huoneyksikkö on sijoitettu tilaan, joka ei ole varsinaisella lämmitysalueella, tulee sen kompensoiva huonevaikutus asetella pois päältä. Itsenäisesti toimiva säädin sijaitsee ohjauskeskuksessa Maalämpöpumpun käyttöliittymä kaskadijärjestelmässä Kaskadijärjestelmässä johtavan laitteen huoneyksikkö tulee kaapeloida kiinteistöön. Kaikki lämmitykseen ja käyttöveteen tehtävät asetukset tehdään johtavan laitteen säätimeen. Hälytystilanteissa johtavan laitteen säädin ilmoittaa hälyttävän laitteen, jolloin vika tulee selvittää kyseisestä laitteesta ja hälytys tulee kuitata laitekohtaisesti. 6 v 1.4

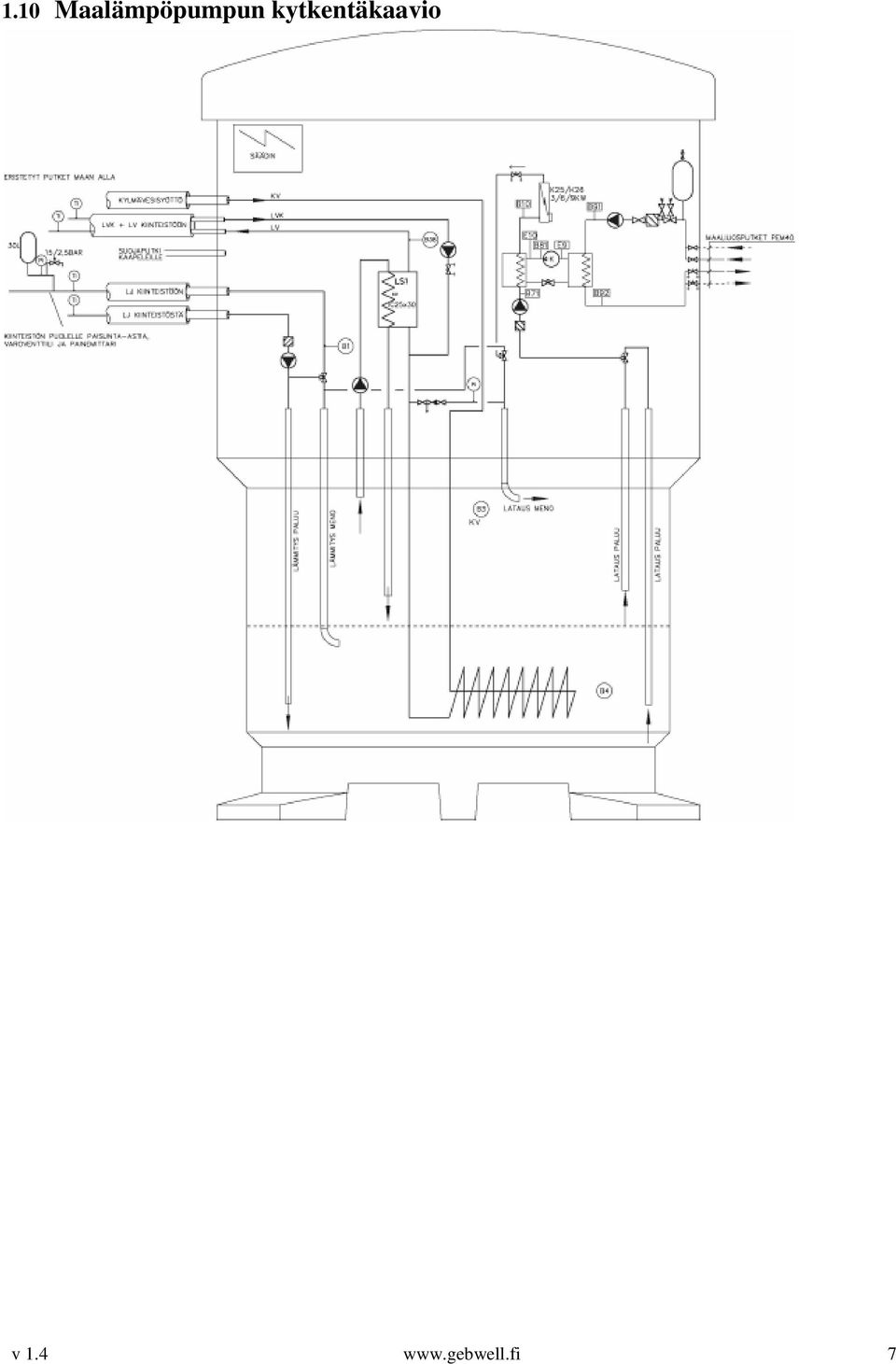

7 1.10 Maalämpöpumpun kytkentäkaavio v

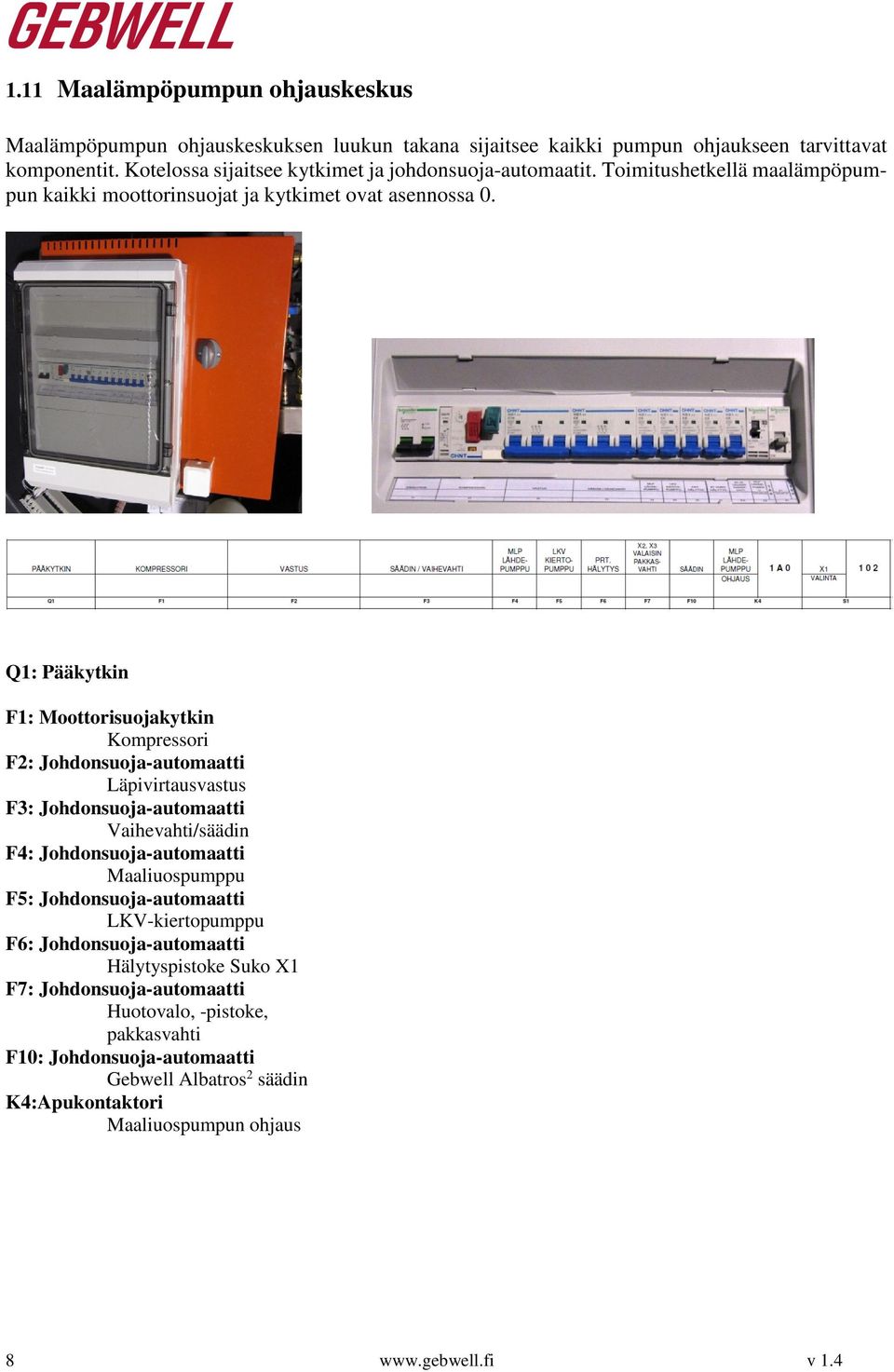

8 1.11 Maalämpöpumpun ohjauskeskus Maalämpöpumpun ohjauskeskuksen luukun takana sijaitsee kaikki pumpun ohjaukseen tarvittavat komponentit. Kotelossa sijaitsee kytkimet ja johdonsuoja-automaatit. Toimitushetkellä maalämpöpumpun kaikki moottorinsuojat ja kytkimet ovat asennossa 0. Q1: Pääkytkin F1: Moottorisuojakytkin Kompressori F2: Johdonsuoja-automaatti Läpivirtausvastus F3: Johdonsuoja-automaatti Vaihevahti/säädin F4: Johdonsuoja-automaatti Maaliuospumppu F5: Johdonsuoja-automaatti LKV-kiertopumppu F6: Johdonsuoja-automaatti Hälytyspistoke Suko X1 F7: Johdonsuoja-automaatti Huotovalo, -pistoke, pakkasvahti F10: Johdonsuoja-automaatti Gebwell Albatros 2 säädin K4:Apukontaktori Maaliuospumpun ohjaus 8 v 1.4

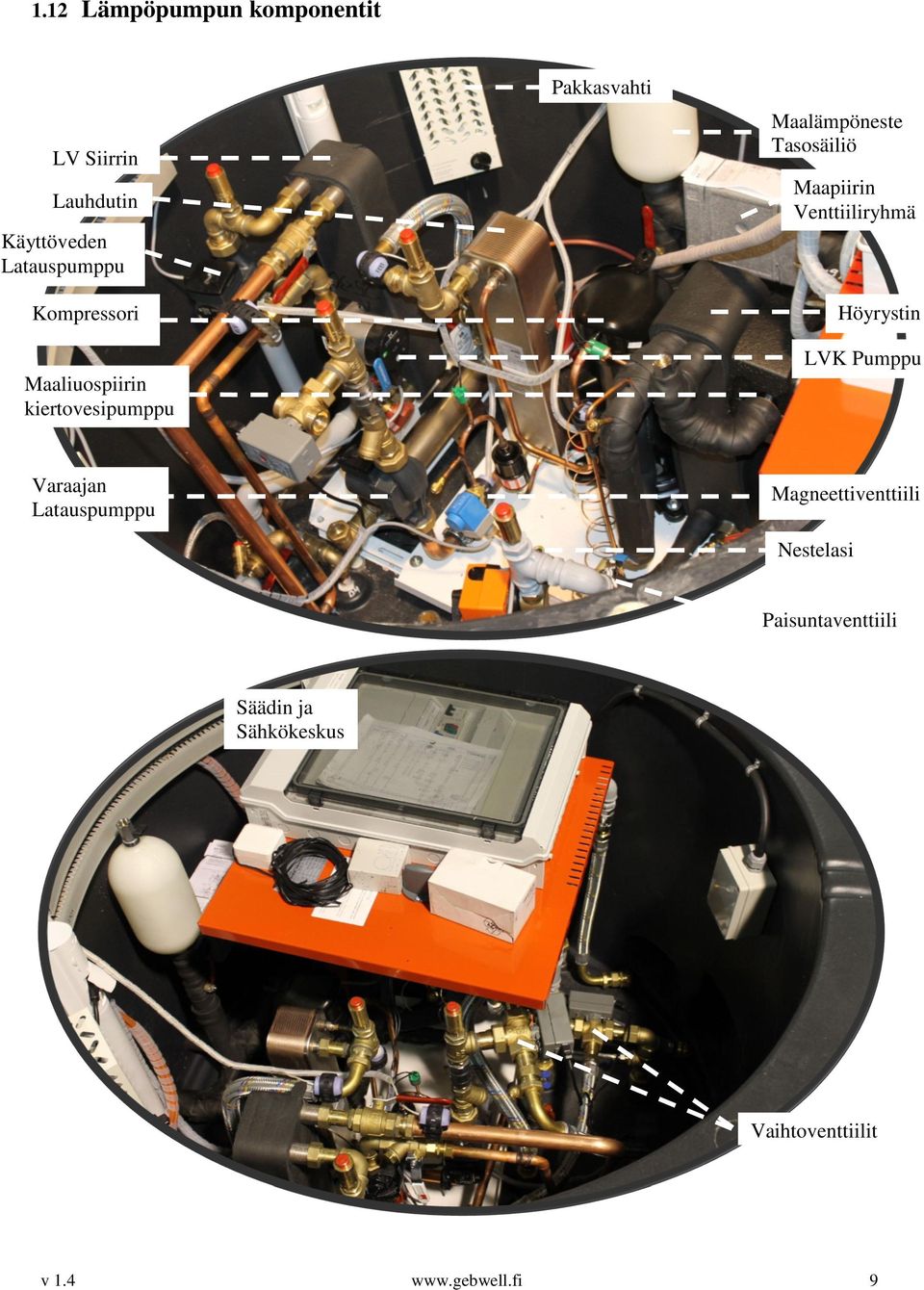

9 1.12 Lämpöpumpun komponentit Pakkasvahti Maalämpöneste Tasosäiliö LV Siirrin Maapiirin Venttiiliryhmä Lauhdutin Käyttöveden Latauspumppu Höyrystin Kompressori LVK Pumppu Maaliuospiirin kiertovesipumppu Varaajan Latauspumppu Magneettiventtiili Nestelasi Paisuntaventtiili Säädin ja Sähkökeskus Vaihtoventtiilit v

10 2 ASENTAJALLE 2.1 Turvallisuus Lämpöpumpulle on kaivettava riittävän suuri kaivanto huomioiden maaperän sortumaherkkyys. Kaivannon luiskaamisessa tai porrastamisessa on otettava huomioon maalaji ja kaivuolosuhteet. Älä koskaan työskentele yksin sortumavaaran vuoksi. Huomioi yleiset maanrakennusalan turvaohjeet kaivannoissa työskentelystä. Ohjeita on saatavilla mm. työsuojeluhallinnosta. 2.2 Kaivanto Ennen säiliön asennusta kaivannon pohja on tasattava ja tiivistettävä asennussyvyyteen. Käytä tiivistyksessä 0-32mm raekokoa. Tasatun pohjan tulee olla ehdottoman suora, jotta maalämpöpumppu asettuu pystyyn kaivantoon. Asennetun tuotteen suurin sallittu kaltevuus on 5mm/m v 1.4

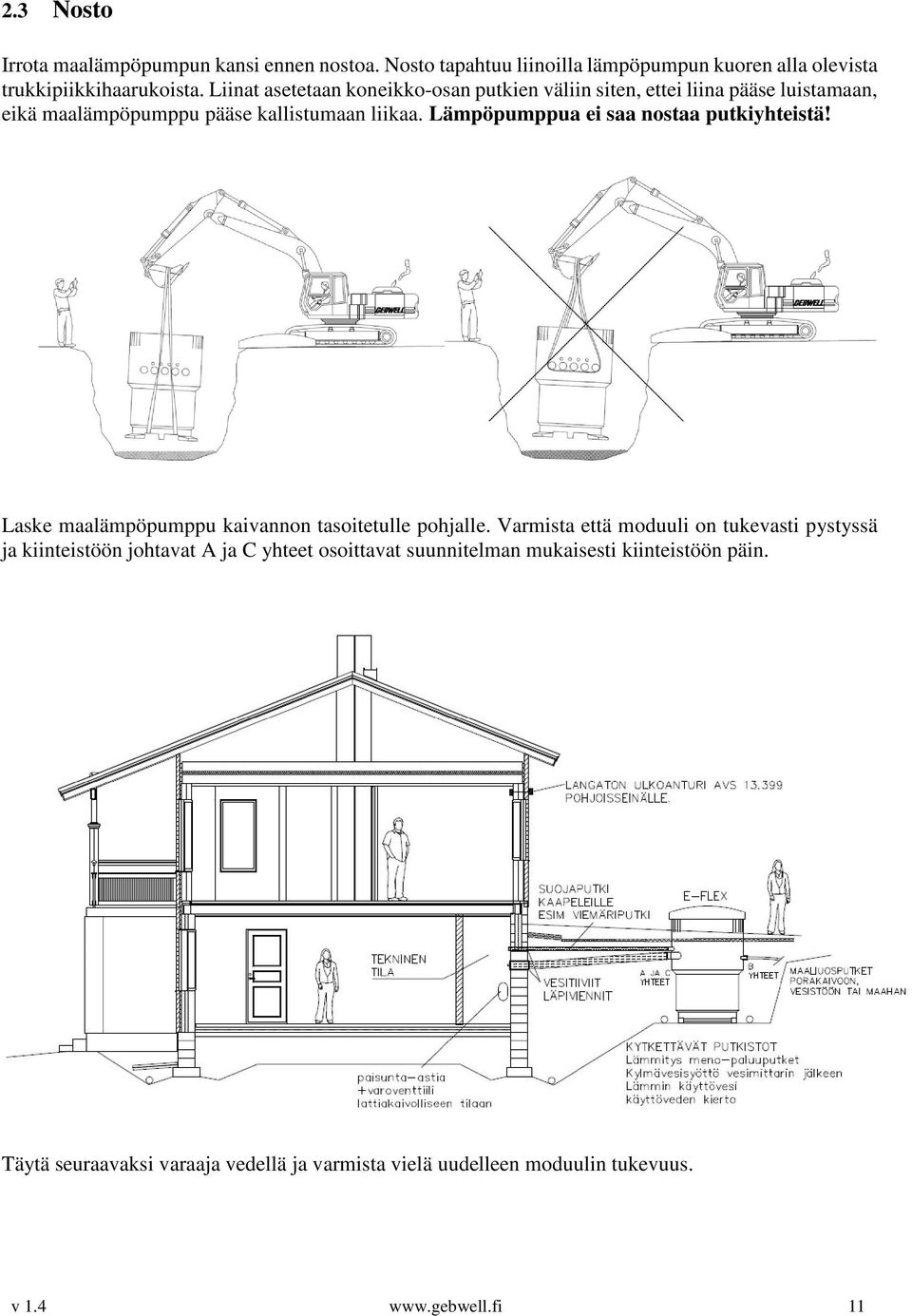

11 2.3 Nosto Irrota maalämpöpumpun kansi ennen nostoa. Nosto tapahtuu liinoilla lämpöpumpun kuoren alla olevista trukkipiikkihaarukoista. Liinat asetetaan koneikko-osan putkien väliin siten, ettei liina pääse luistamaan, eikä maalämpöpumppu pääse kallistumaan liikaa. Lämpöpumppua ei saa nostaa putkiyhteistä! Laske maalämpöpumppu kaivannon tasoitetulle pohjalle. Varmista että moduuli on tukevasti pystyssä ja kiinteistöön johtavat A ja C yhteet osoittavat suunnitelman mukaisesti kiinteistöön päin. Täytä seuraavaksi varaaja vedellä ja varmista vielä uudelleen moduulin tukevuus. v

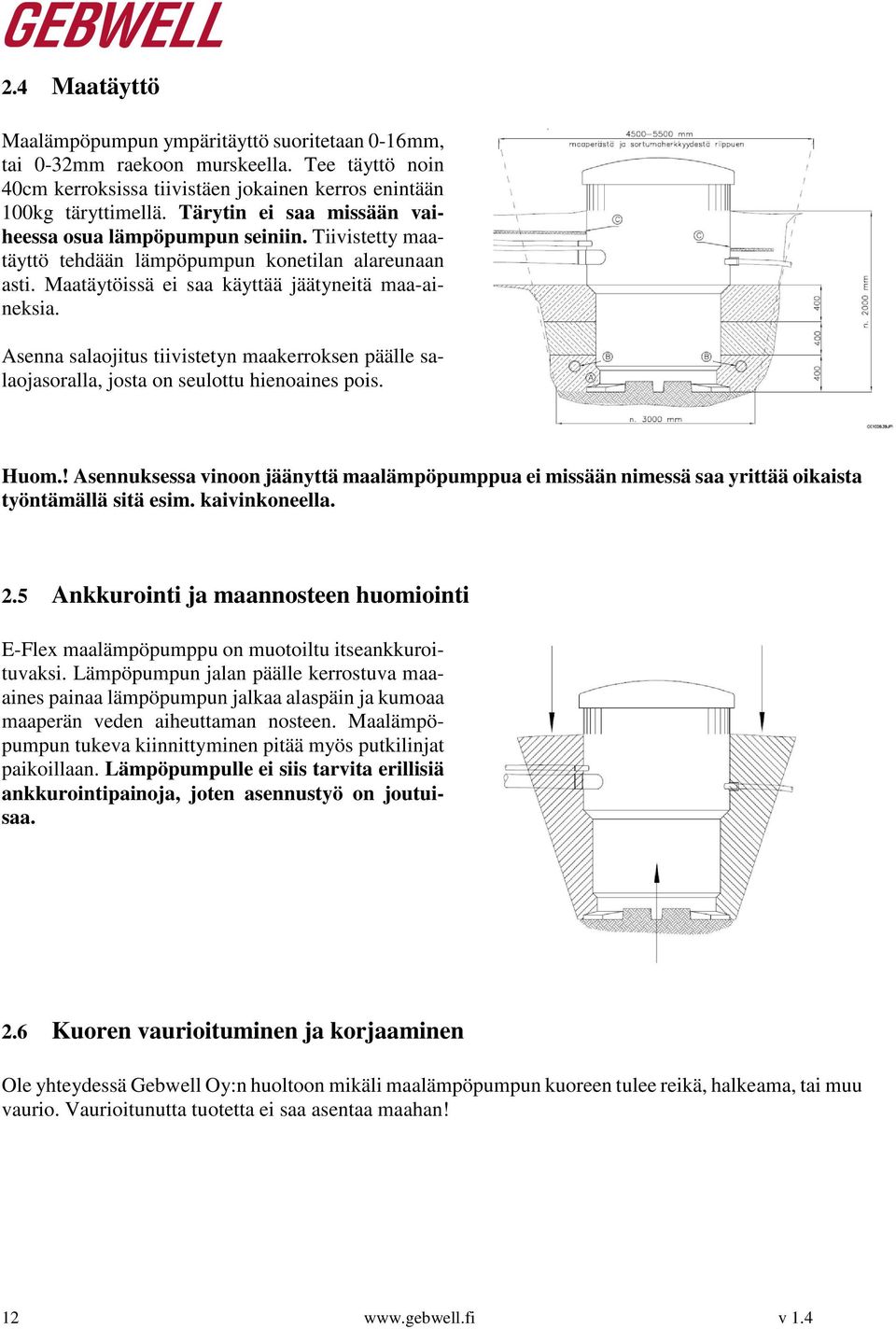

12 2.4 Maatäyttö Maalämpöpumpun ympäritäyttö suoritetaan 0-16mm, tai 0-32mm raekoon murskeella. Tee täyttö noin 40cm kerroksissa tiivistäen jokainen kerros enintään 100kg täryttimellä. Tärytin ei saa missään vaiheessa osua lämpöpumpun seiniin. Tiivistetty maatäyttö tehdään lämpöpumpun konetilan alareunaan asti. Maatäytöissä ei saa käyttää jäätyneitä maa-aineksia. Asenna salaojitus tiivistetyn maakerroksen päälle salaojasoralla, josta on seulottu hienoaines pois. Huom.! Asennuksessa vinoon jäänyttä maalämpöpumppua ei missään nimessä saa yrittää oikaista työntämällä sitä esim. kaivinkoneella. 2.5 Ankkurointi ja maannosteen huomiointi E-Flex maalämpöpumppu on muotoiltu itseankkuroituvaksi. Lämpöpumpun jalan päälle kerrostuva maaaines painaa lämpöpumpun jalkaa alaspäin ja kumoaa maaperän veden aiheuttaman nosteen. Maalämpöpumpun tukeva kiinnittyminen pitää myös putkilinjat paikoillaan. Lämpöpumpulle ei siis tarvita erillisiä ankkurointipainoja, joten asennustyö on joutuisaa. 2.6 Kuoren vaurioituminen ja korjaaminen Ole yhteydessä Gebwell Oy:n huoltoon mikäli maalämpöpumpun kuoreen tulee reikä, halkeama, tai muu vaurio. Vaurioitunutta tuotetta ei saa asentaa maahan! 12 v 1.4

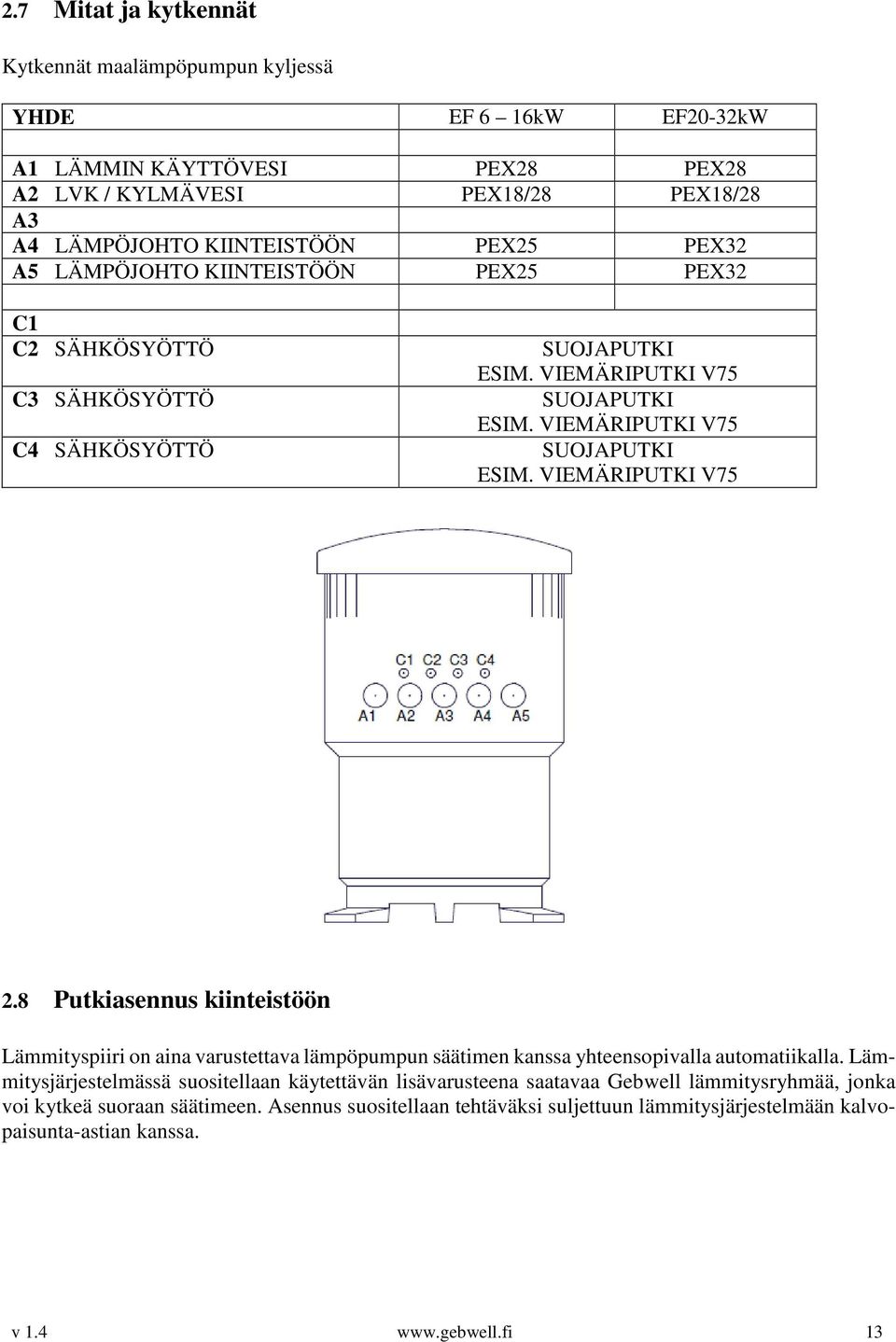

13 2.7 Mitat ja kytkennät Kytkennät maalämpöpumpun kyljessä YHDE EF 6 16kW EF20-32kW A1 LÄMMIN KÄYTTÖVESI PEX28 PEX28 A2 LVK / KYLMÄVESI PEX18/28 PEX18/28 A3 A4 LÄMPÖJOHTO KIINTEISTÖÖN PEX25 PEX32 A5 LÄMPÖJOHTO KIINTEISTÖÖN PEX25 PEX32 C1 C2 SÄHKÖSYÖTTÖ C3 SÄHKÖSYÖTTÖ C4 SÄHKÖSYÖTTÖ SUOJAPUTKI ESIM. VIEMÄRIPUTKI V75 SUOJAPUTKI ESIM. VIEMÄRIPUTKI V75 SUOJAPUTKI ESIM. VIEMÄRIPUTKI V Putkiasennus kiinteistöön Lämmityspiiri on aina varustettava lämpöpumpun säätimen kanssa yhteensopivalla automatiikalla. Lämmitysjärjestelmässä suositellaan käytettävän lisävarusteena saatavaa Gebwell lämmitysryhmää, jonka voi kytkeä suoraan säätimeen. Asennus suositellaan tehtäväksi suljettuun lämmitysjärjestelmään kalvopaisunta-astian kanssa. v

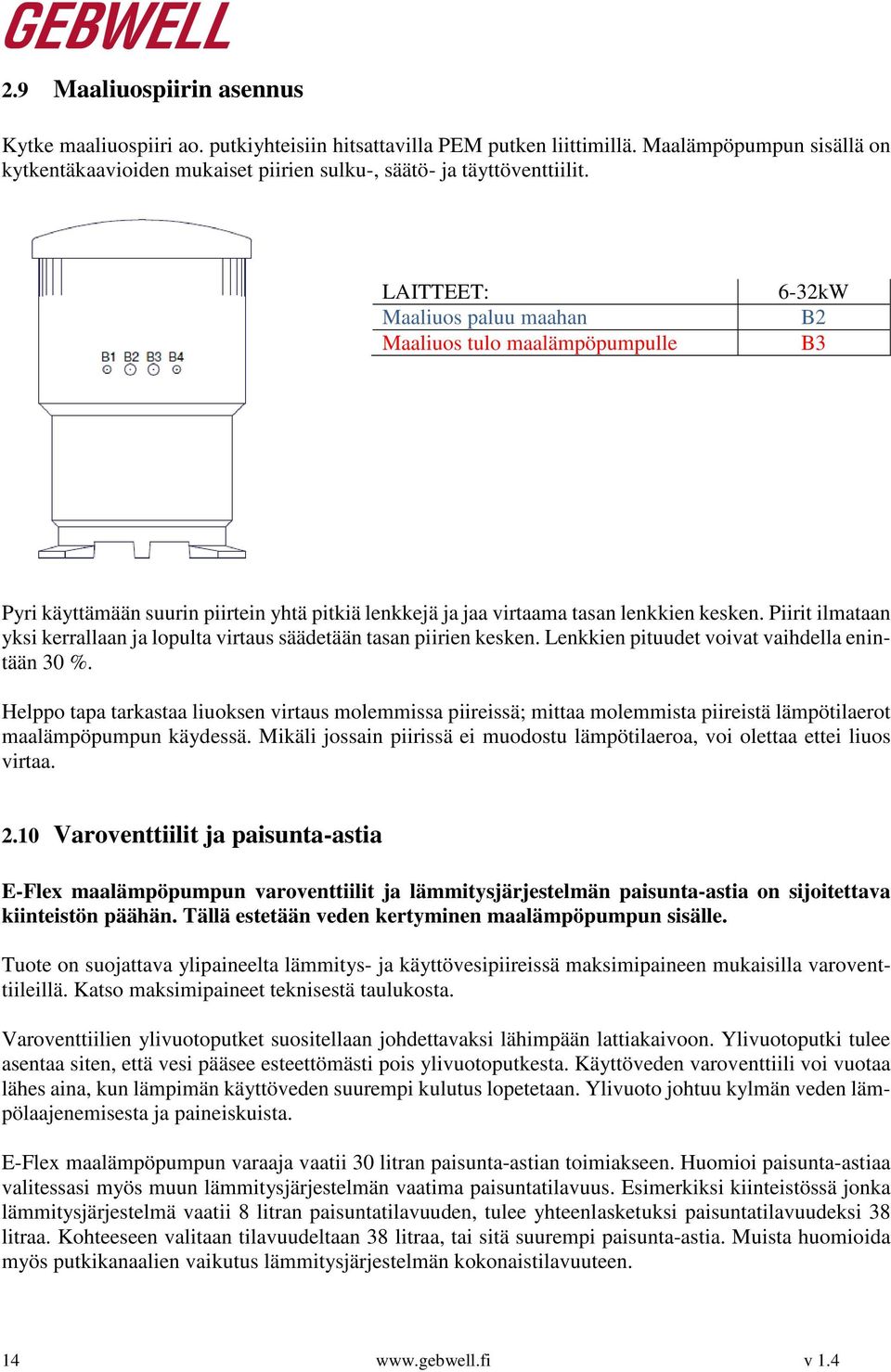

14 2.9 Maaliuospiirin asennus Kytke maaliuospiiri ao. putkiyhteisiin hitsattavilla PEM putken liittimillä. Maalämpöpumpun sisällä on kytkentäkaavioiden mukaiset piirien sulku-, säätö- ja täyttöventtiilit. LAITTEET: Maaliuos paluu maahan Maaliuos tulo maalämpöpumpulle 6-32kW B2 B3 Pyri käyttämään suurin piirtein yhtä pitkiä lenkkejä ja jaa virtaama tasan lenkkien kesken. Piirit ilmataan yksi kerrallaan ja lopulta virtaus säädetään tasan piirien kesken. Lenkkien pituudet voivat vaihdella enintään 30 %. Helppo tapa tarkastaa liuoksen virtaus molemmissa piireissä; mittaa molemmista piireistä lämpötilaerot maalämpöpumpun käydessä. Mikäli jossain piirissä ei muodostu lämpötilaeroa, voi olettaa ettei liuos virtaa Varoventtiilit ja paisunta-astia E-Flex maalämpöpumpun varoventtiilit ja lämmitysjärjestelmän paisunta-astia on sijoitettava kiinteistön päähän. Tällä estetään veden kertyminen maalämpöpumpun sisälle. Tuote on suojattava ylipaineelta lämmitys- ja käyttövesipiireissä maksimipaineen mukaisilla varoventtiileillä. Katso maksimipaineet teknisestä taulukosta. Varoventtiilien ylivuotoputket suositellaan johdettavaksi lähimpään lattiakaivoon. Ylivuotoputki tulee asentaa siten, että vesi pääsee esteettömästi pois ylivuotoputkesta. Käyttöveden varoventtiili voi vuotaa lähes aina, kun lämpimän käyttöveden suurempi kulutus lopetetaan. Ylivuoto johtuu kylmän veden lämpölaajenemisesta ja paineiskuista. E-Flex maalämpöpumpun varaaja vaatii 30 litran paisunta-astian toimiakseen. Huomioi paisunta-astiaa valitessasi myös muun lämmitysjärjestelmän vaatima paisuntatilavuus. Esimerkiksi kiinteistössä jonka lämmitysjärjestelmä vaatii 8 litran paisuntatilavuuden, tulee yhteenlasketuksi paisuntatilavuudeksi 38 litraa. Kohteeseen valitaan tilavuudeltaan 38 litraa, tai sitä suurempi paisunta-astia. Muista huomioida myös putkikanaalien vaikutus lämmitysjärjestelmän kokonaistilavuuteen v 1.4

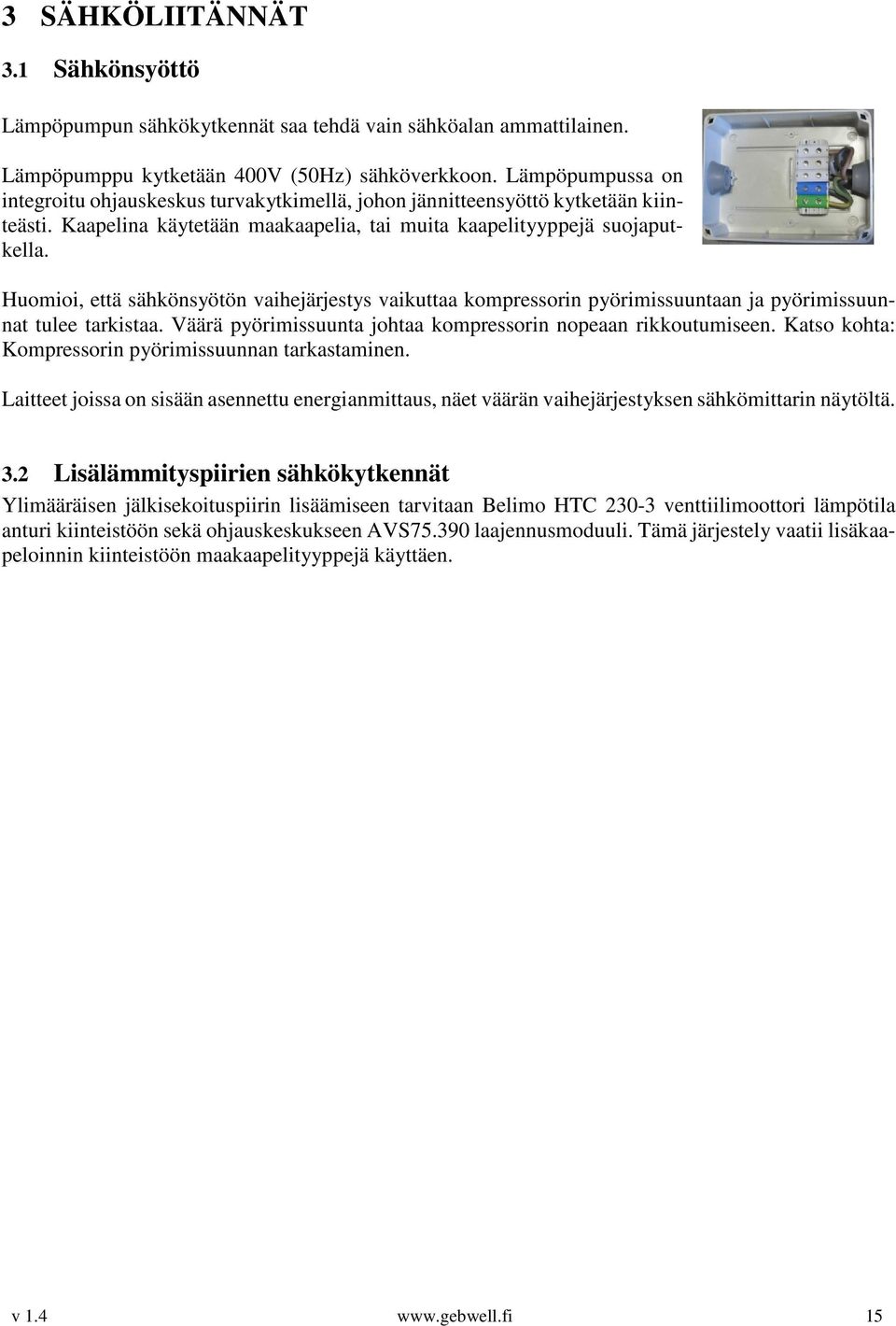

15 3 SÄHKÖLIITÄNNÄT 3.1 Sähkönsyöttö Lämpöpumpun sähkökytkennät saa tehdä vain sähköalan ammattilainen. Lämpöpumppu kytketään 400V (50Hz) sähköverkkoon. Lämpöpumpussa on integroitu ohjauskeskus turvakytkimellä, johon jännitteensyöttö kytketään kiinteästi. Kaapelina käytetään maakaapelia, tai muita kaapelityyppejä suojaputkella. Huomioi, että sähkönsyötön vaihejärjestys vaikuttaa kompressorin pyörimissuuntaan ja pyörimissuunnat tulee tarkistaa. Väärä pyörimissuunta johtaa kompressorin nopeaan rikkoutumiseen. Katso kohta: Kompressorin pyörimissuunnan tarkastaminen. Laitteet joissa on sisään asennettu energianmittaus, näet väärän vaihejärjestyksen sähkömittarin näytöltä. 3.2 Lisälämmityspiirien sähkökytkennät Ylimääräisen jälkisekoituspiirin lisäämiseen tarvitaan Belimo HTC venttiilimoottori lämpötila anturi kiinteistöön sekä ohjauskeskukseen AVS laajennusmoduuli. Tämä järjestely vaatii lisäkaapeloinnin kiinteistöön maakaapelityyppejä käyttäen. v

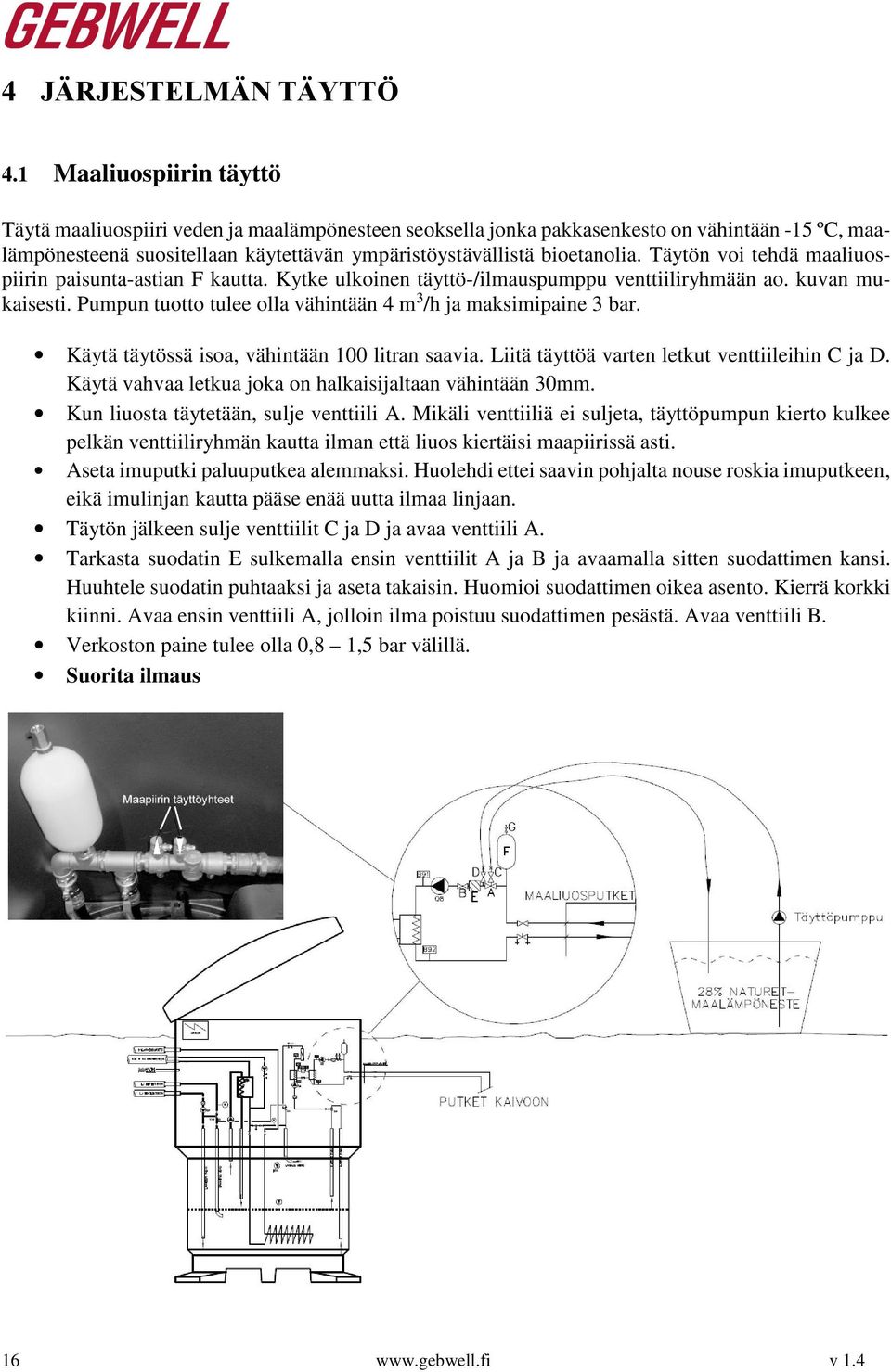

16 4 JÄRJESTELMÄN TÄYTTÖ 4.1 Maaliuospiirin täyttö Täytä maaliuospiiri veden ja maalämpönesteen seoksella jonka pakkasenkesto on vähintään -15 ºC, maalämpönesteenä suositellaan käytettävän ympäristöystävällistä bioetanolia. Täytön voi tehdä maaliuospiirin paisunta-astian F kautta. Kytke ulkoinen täyttö-/ilmauspumppu venttiiliryhmään ao. kuvan mukaisesti. Pumpun tuotto tulee olla vähintään 4 m 3 /h ja maksimipaine 3 bar. Käytä täytössä isoa, vähintään 100 litran saavia. Liitä täyttöä varten letkut venttiileihin C ja D. Käytä vahvaa letkua joka on halkaisijaltaan vähintään 30mm. Kun liuosta täytetään, sulje venttiili A. Mikäli venttiiliä ei suljeta, täyttöpumpun kierto kulkee pelkän venttiiliryhmän kautta ilman että liuos kiertäisi maapiirissä asti. Aseta imuputki paluuputkea alemmaksi. Huolehdi ettei saavin pohjalta nouse roskia imuputkeen, eikä imulinjan kautta pääse enää uutta ilmaa linjaan. Täytön jälkeen sulje venttiilit C ja D ja avaa venttiili A. Tarkasta suodatin E sulkemalla ensin venttiilit A ja B ja avaamalla sitten suodattimen kansi. Huuhtele suodatin puhtaaksi ja aseta takaisin. Huomioi suodattimen oikea asento. Kierrä korkki kiinni. Avaa ensin venttiili A, jolloin ilma poistuu suodattimen pesästä. Avaa venttiili B. Verkoston paine tulee olla 0,8 1,5 bar välillä. Suorita ilmaus 16 v 1.4

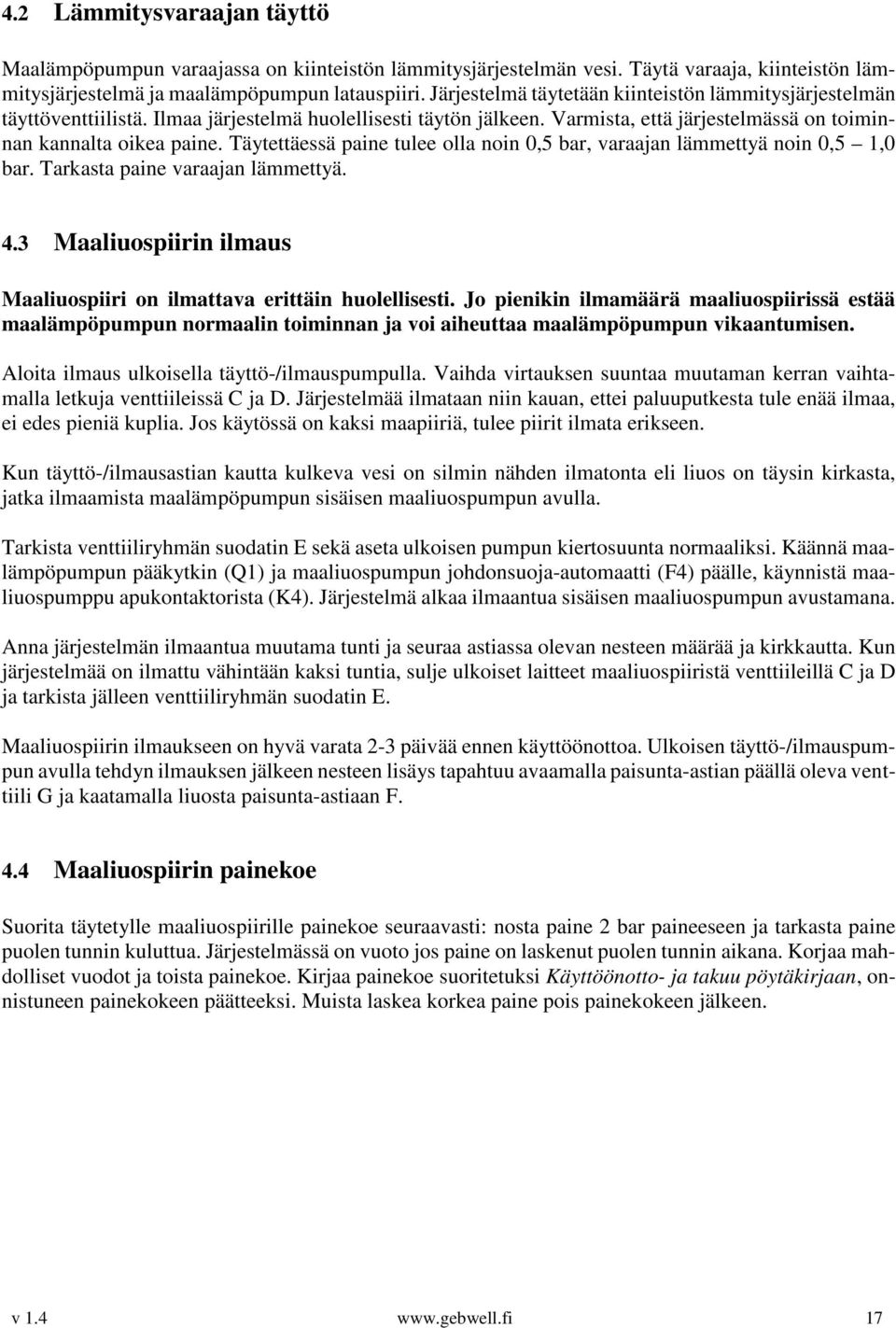

17 4.2 Lämmitysvaraajan täyttö Maalämpöpumpun varaajassa on kiinteistön lämmitysjärjestelmän vesi. Täytä varaaja, kiinteistön lämmitysjärjestelmä ja maalämpöpumpun latauspiiri. Järjestelmä täytetään kiinteistön lämmitysjärjestelmän täyttöventtiilistä. Ilmaa järjestelmä huolellisesti täytön jälkeen. Varmista, että järjestelmässä on toiminnan kannalta oikea paine. Täytettäessä paine tulee olla noin 0,5 bar, varaajan lämmettyä noin 0,5 1,0 bar. Tarkasta paine varaajan lämmettyä. 4.3 Maaliuospiirin ilmaus Maaliuospiiri on ilmattava erittäin huolellisesti. Jo pienikin ilmamäärä maaliuospiirissä estää maalämpöpumpun normaalin toiminnan ja voi aiheuttaa maalämpöpumpun vikaantumisen. Aloita ilmaus ulkoisella täyttö-/ilmauspumpulla. Vaihda virtauksen suuntaa muutaman kerran vaihtamalla letkuja venttiileissä C ja D. Järjestelmää ilmataan niin kauan, ettei paluuputkesta tule enää ilmaa, ei edes pieniä kuplia. Jos käytössä on kaksi maapiiriä, tulee piirit ilmata erikseen. Kun täyttö-/ilmausastian kautta kulkeva vesi on silmin nähden ilmatonta eli liuos on täysin kirkasta, jatka ilmaamista maalämpöpumpun sisäisen maaliuospumpun avulla. Tarkista venttiiliryhmän suodatin E sekä aseta ulkoisen pumpun kiertosuunta normaaliksi. Käännä maalämpöpumpun pääkytkin (Q1) ja maaliuospumpun johdonsuoja-automaatti (F4) päälle, käynnistä maaliuospumppu apukontaktorista (K4). Järjestelmä alkaa ilmaantua sisäisen maaliuospumpun avustamana. Anna järjestelmän ilmaantua muutama tunti ja seuraa astiassa olevan nesteen määrää ja kirkkautta. Kun järjestelmää on ilmattu vähintään kaksi tuntia, sulje ulkoiset laitteet maaliuospiiristä venttiileillä C ja D ja tarkista jälleen venttiiliryhmän suodatin E. Maaliuospiirin ilmaukseen on hyvä varata 2-3 päivää ennen käyttöönottoa. Ulkoisen täyttö-/ilmauspumpun avulla tehdyn ilmauksen jälkeen nesteen lisäys tapahtuu avaamalla paisunta-astian päällä oleva venttiili G ja kaatamalla liuosta paisunta-astiaan F. 4.4 Maaliuospiirin painekoe Suorita täytetylle maaliuospiirille painekoe seuraavasti: nosta paine 2 bar paineeseen ja tarkasta paine puolen tunnin kuluttua. Järjestelmässä on vuoto jos paine on laskenut puolen tunnin aikana. Korjaa mahdolliset vuodot ja toista painekoe. Kirjaa painekoe suoritetuksi Käyttöönotto- ja takuu pöytäkirjaan, onnistuneen painekokeen päätteeksi. Muista laskea korkea paine pois painekokeen jälkeen. v

18 5 KÄYTTÖ ILMAN MAAPIIRIÄ JA TYÖMAA-AIKAINEN KÄYTTÖ Maalämpöpumppua voi käyttää lämmittämiseen jo ennen maaliuospiirin kytkemistä. Tällöin kaikki lämpö tuotetaan suoralla sähköenergialla ja kompressorin toiminta on estettävä. Maalämpöpumpun säädin pystyy ohjaamaan lämmitystoimintoja, vaikka kompressoriyksikkö ei ole käytettävissä. Laite tulee asetella HÄTÄKÄYTTÖ tilaan säätimen Erikoistoiminnot valikosta Huomaa, että lämmityspiiri tulee olla kytkettynä ja ilmattuna, sekä sähkökytkennät täysin valmiina. Mikäli maalämpöpumppua halutaan käyttää työmaa-aikaiseen lämmittämiseen, tulee käyttää nimenomaisesti pelkkiä varaajaan kytkettyjä sähkövastuksia. Kompressorin käyttö työmaa-aikaiseen lämmitykseen purkaa tuotteen takuun v 1.4

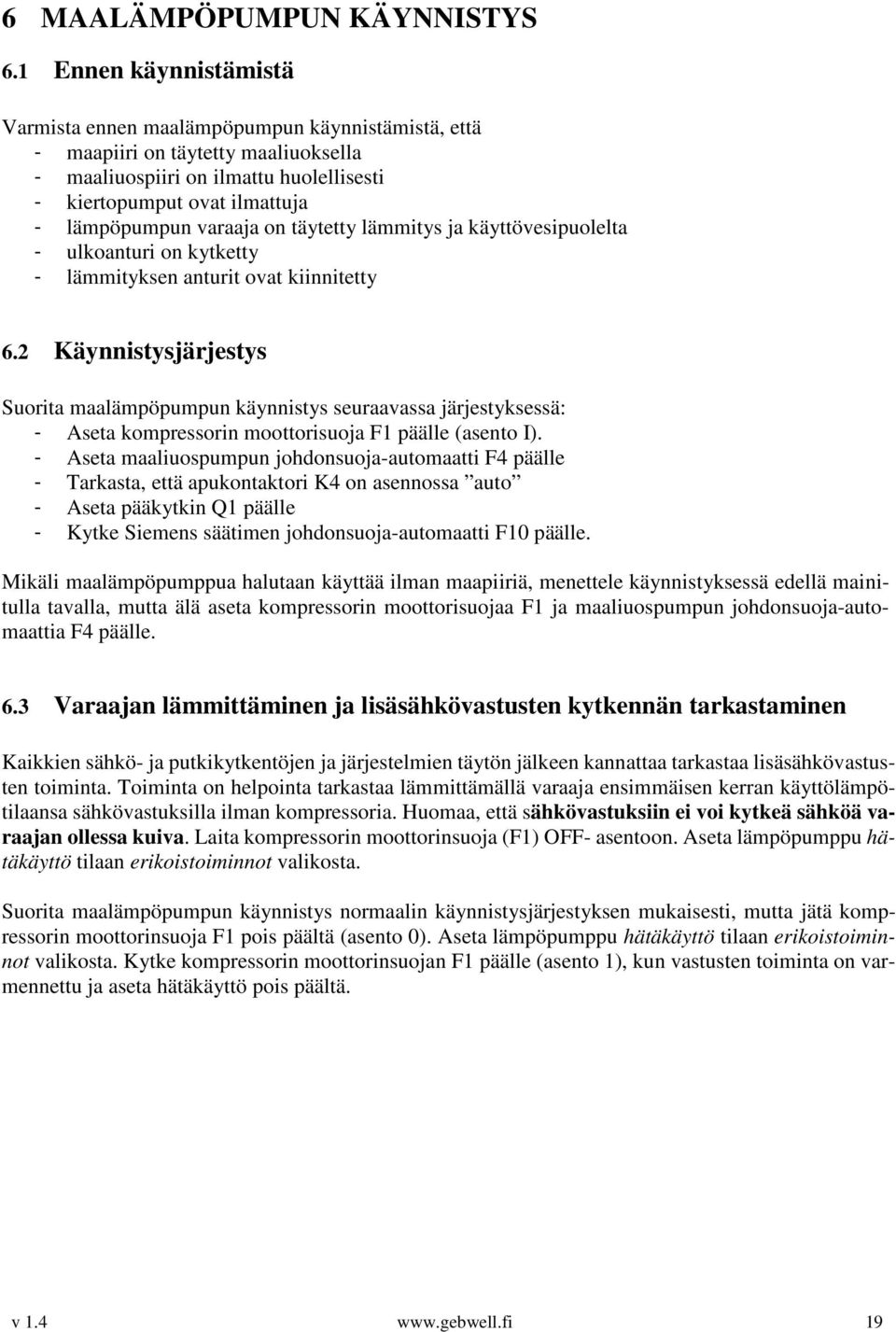

19 6 MAALÄMPÖPUMPUN KÄYNNISTYS 6.1 Ennen käynnistämistä Varmista ennen maalämpöpumpun käynnistämistä, että - maapiiri on täytetty maaliuoksella - maaliuospiiri on ilmattu huolellisesti - kiertopumput ovat ilmattuja - lämpöpumpun varaaja on täytetty lämmitys ja käyttövesipuolelta - ulkoanturi on kytketty - lämmityksen anturit ovat kiinnitetty 6.2 Käynnistysjärjestys Suorita maalämpöpumpun käynnistys seuraavassa järjestyksessä: - Aseta kompressorin moottorisuoja F1 päälle (asento I). - Aseta maaliuospumpun johdonsuoja-automaatti F4 päälle - Tarkasta, että apukontaktori K4 on asennossa auto - Aseta pääkytkin Q1 päälle - Kytke Siemens säätimen johdonsuoja-automaatti F10 päälle. Mikäli maalämpöpumppua halutaan käyttää ilman maapiiriä, menettele käynnistyksessä edellä mainitulla tavalla, mutta älä aseta kompressorin moottorisuojaa F1 ja maaliuospumpun johdonsuoja-automaattia F4 päälle. 6.3 Varaajan lämmittäminen ja lisäsähkövastusten kytkennän tarkastaminen Kaikkien sähkö- ja putkikytkentöjen ja järjestelmien täytön jälkeen kannattaa tarkastaa lisäsähkövastusten toiminta. Toiminta on helpointa tarkastaa lämmittämällä varaaja ensimmäisen kerran käyttölämpötilaansa sähkövastuksilla ilman kompressoria. Huomaa, että sähkövastuksiin ei voi kytkeä sähköä varaajan ollessa kuiva. Laita kompressorin moottorinsuoja (F1) OFF- asentoon. Aseta lämpöpumppu hätäkäyttö tilaan erikoistoiminnot valikosta. Suorita maalämpöpumpun käynnistys normaalin käynnistysjärjestyksen mukaisesti, mutta jätä kompressorin moottorinsuoja F1 pois päältä (asento 0). Aseta lämpöpumppu hätäkäyttö tilaan erikoistoiminnot valikosta. Kytke kompressorin moottorinsuojan F1 päälle (asento 1), kun vastusten toiminta on varmennettu ja aseta hätäkäyttö pois päältä. v

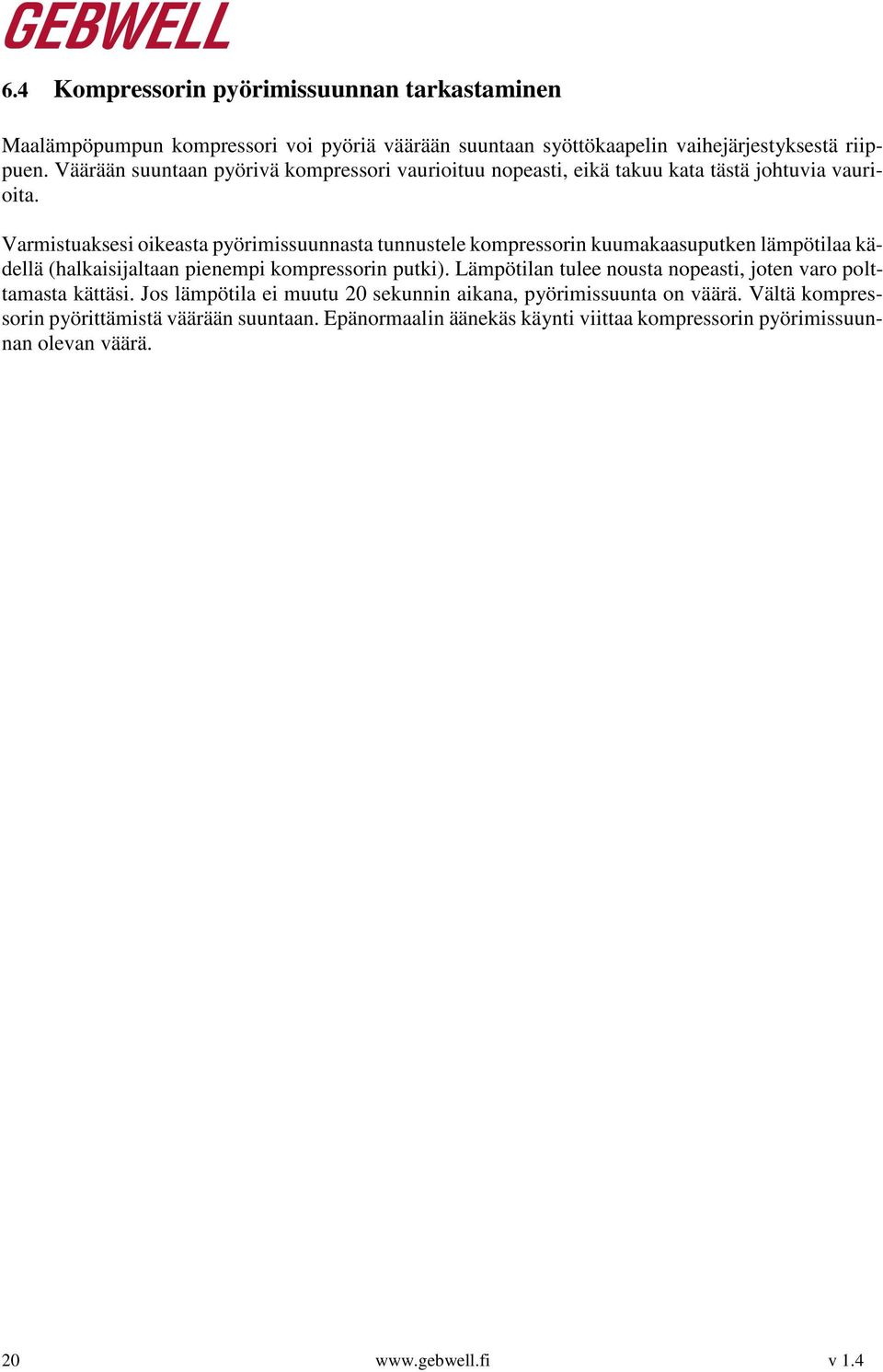

20 6.4 Kompressorin pyörimissuunnan tarkastaminen Maalämpöpumpun kompressori voi pyöriä väärään suuntaan syöttökaapelin vaihejärjestyksestä riippuen. Väärään suuntaan pyörivä kompressori vaurioituu nopeasti, eikä takuu kata tästä johtuvia vaurioita. Varmistuaksesi oikeasta pyörimissuunnasta tunnustele kompressorin kuumakaasuputken lämpötilaa kädellä (halkaisijaltaan pienempi kompressorin putki). Lämpötilan tulee nousta nopeasti, joten varo polttamasta kättäsi. Jos lämpötila ei muutu 20 sekunnin aikana, pyörimissuunta on väärä. Vältä kompressorin pyörittämistä väärään suuntaan. Epänormaalin äänekäs käynti viittaa kompressorin pyörimissuunnan olevan väärä v 1.4

21 7 MAALÄMPÖPUMPUN KUNNOSSAPITO Lämpöpumppusi pitkän käyttöiän ja häiriöttömän toiminnan varmistamiseksi, tulee seuraavat kohteet tarkastaa muutaman kerran vuodessa ja ensimmäisen vuoden aikana useammin. Muista suorittaa myös lisävarusteille niiden ohjeiden mukaiset huollot ja tarkastukset. Mikäli tarvitset tyhjentää varaajan, katkaise sähkönsyöttö, katso kohta sähkönsyöttö. Varaajan lämmityspuolen tyhjennysventtiili sijaitsee varaajan pohjassa. HUOM! Kylmäainepiiriä saa huoltaa ainoastaan valtuutettu kylmäkoneasentaja! Älä koskaan työskentele ilman valvontaa yksin koneikkotilassa! 7.1 Yleisilme, vuodot Tarkasta näkyykö maalämpöpumpun sisä- tai ulkopuolella nestevuotoja, öljyä tai muuta pumpun normaaliin toimintaan kuulumatonta. Varoventtiilien normaaliin toimintaan kuuluu tiputtaa hieman vettä painevaihteluiden vuoksi. 7.2 Kylmäainepiirin nestelasi Tarkasta kylmäaineen kuplinta. Lämpöpumpun käynnistyessä nestelasissa voi näkyä kuplintaa muutaman minuutin ajan. Käytön aikainen jatkuva kuplinta on merkki vikatilanteesta. Tarkasta myös nestelasin kosteusindikaattori. Nestelasin keskellä olevan täplän kuuluu olla vihreä, keltainen täplä osoittaa kylmäpiirissä olevaa kosteutta. Ota yhteyttä jälleenmyyjääsi, mikäli nestelasissa näkyy kosteutta tai jatkuvaa kuplintaa. 7.3 Kompressorin öljyjen tarkastus Koskee koneikoita joiden kompressorit on varustettu öljyntarkastuslasilla. Tarkasta öljynpinta kolme minuuttia kompressorin pysähtymisen jälkeen. Öljynpinta tulee olla vähintään tarkastuslasin alapinnan korkeudella pumpun seistessä. Mikäli öljy on tummaa tai pinta liian alhainen, ota yhteyttä jälleenmyyjääsi. 7.4 Maapiirin nestepinta ja suodattimet Tarkasta maaliuospiirin nestemäärä ja lisää nestettä tarvittaessa. Käyttöönoton jälkeen nestettä voi joutua lisäämään joidenkin päivien ajan, muutaman litran lisäys on vielä normaalia. Nestetason ollessa liian matala, anna pumpun käydä normaalisti, avaa maaliuospiirin täyttöventtiili ja täytä säiliötä maalämpönesteellä. Jos joudut toistuvasti lisäämään nestettä, ota yhteyttä asennus- tai huoltoliikkeeseen. Maaliuospumpun käynnistyksessä paisunta-astian nestetason tulee laskeutua hieman ja vastaavasti pysäytyksessä nousta. Muu käyttäytyminen on viite ilmasta, väärästä kiertosuunnasta tai suodattimen tukkeutumisesta. Tarkasta ja puhdista maaliuospiirin suodatin. Suodattimen tarkastus tulee suorittaa useita kertoja heti käyttöönoton jälkeen. Vältä kuitenkin maapiirin turhaa avaamista. v

22 8 TAKUU Gebwell Oy ei vastaa väärin asennetun laitteen rikkoutumisesta. Laitteen saa korjata vain ammattilainen. Virheelliset korjaukset ja asetukset voivat aiheuttaa vaaraa käyttäjälle, koneen rikkoutumisen ja heikentää koneen hyötysuhdetta. Jälleenmyyjän, tai huoltoedustajan käynti ei ole ilmainen edes takuuaikana, mikäli laitteelle joudutaan tekemään korjausta virheellisestä asennuksesta, korjauksesta, tai säädöstä johtuen. Lämpöpumpun mukana toimitetaan käyttöönotto- ja takuupöytäkirja kahtena kappaleena. Maalämpöpumpun asentaja / jälleenmyyjä täyttää ko. pöytäkirjan ja käy sen yhdessä asiakkaan kanssa läpi. Molemmat osapuolet todistavat läpikäyneensä pöytäkirjan ja hyväksyvät takuuehdot allekirjoituksellaan. Asiakkaan kappale takuupöytäkirjasta on säilytettävä ja pyydettäessä esitettävä. Toinen kappale on toimitettava tehtaalle 1kk kuluessa tuotteen käyttöönottopäivämäärästä. Takuu ei ole voimassa mikäli käyttöönotto- ja takuupöytäkirjaa ei ole täytetty asianmukaisesti, tai tehtaankappaletta ei ole palautettu tehtaalle v 1.4

23 9 VIANHAKUTAULUKKO VIKA SYY TOIMENPIDE Lämpöpumppu ei käynnisty/lämpö Varaajan lämpötila liian alhainen Lämmitä varaaja sähkövastuksella ei riitä Sulakkeita on palanut tai lauennut Tarkista sulakkeet sähkökeskuksesta ja maalämpöpumpusta. Ohjauskytkin/-kytkimet väärässä asennossa. on Käännä ohjauskytkin/-kytkimet asentoon I Lämpöpumppu käynnistyy, mutta pysähtyy lähes välittömästi Maaliuosputket ovat märkiä Maapiirin täytös on vajaa. Maaliuospiirissä on vielä ilmaa Maaliuospiirin suodatin on tukossa Maaliuospiirin ja/tai latauksen kiertopumppu ei pyöri. Kylmäaineen täytös on vajaa. Maaliuosputkien eristys on puutteellinen. Huonetilan ilmankosteus on liian suuri. Maaliuosputket on eristetty väärän tyyppisellä eristeellä. Lisää maapiirin lämmönkeruunestettä. Jos tämä ei auta ota yhteys huoltoliikkeeseen tai myyjään. Katso Maaliuospiirin ilmaus Puhdista suodatin Tarkista että moottorisuojat on asennossa 1. (Muuten ota yhteys huoltoliikkeeseen tai myyjään) Ota yhteys huoltoliikkeeseen tai myyjään. Eristä maaliuosputket huolellisesti. Pienikin eristämätön alue hikoilee vettä. Järjestä huonetilaan riittävä ilmanvaihto ja lämpötila Käytä eristämiseen umpisoluista eristemateriaalia. Maaliuosputkien on vuotoja. liitoksissa Tarkasta liitokset ja kiristä liittimet. VIKA SYY TOIMENPIDE v

24 Kiinteistössä on liian kuuma, tai kylmä Lämmin käyttövesi ei riitä Säätimen säätökäyrän asettelu ei ole kunnossa. Lämmitysryhmän säätöventtiilin toimilaite ei toimi. Käyttöveden hetkellinen kulutus on liian suuri. Säädä säätimestä säätökäyrää kiinteistön tarpeiden mukaiseksi. Toimilaite on vioittunut, tai ei ole yhteensopiva säätimen kanssa. Poikkeuksellisen suureen kulutukseen voi ennakoitua valitsemalla säätimestä käyttöveden pakkolataus toiminnon Syöttösekoitusventtiili toimi. ei Tarkista syöttösekoitusventtiilin asetteluarvo ja tarkasta tuleeko varaajalta kuumaa vettä syöttösekoitusventtiilille. Tulistetun veden lämpötilaa ei ole säädetty Tarkista koneen käydessä tulistusputkessa olevasta lämpömittarista veden lämpötila. Suuri sähkönkulutus Kompressori on vikatilassa Tarkasta onko säätimessä hälytyksiä. Kiinteistön lämmitysjärjestelmän säätö on tekemättä. Säädä lämmitysjärjestelmä ja säätökäyrät kiinteistölle. Maalämpöpumppu vettä vuotaa Varoventtiilit vuotavat Varoventtiilien normaaliin toimintaan kuuluu tiputtaa aika ajoin vettä. Maalämpöpumpulle varoke palaa. varattu Varoke on liian pieni Tarkasta vaadittu varokekoko teknisistä tiedoista. Kompressori ja lisävastus on päällä yhtä aikaa Säädä vastuksen termostaatti oikeaan asetusarvoon. Maaviilennys ei toimi Maaliuospumpun ulkoinen ohjaus ei toimi. Maaliuospumpun ohjaus pitää järjestää ulkopuolisen jäähdytyslaitteen ohjauksesta. Katso kohta Maaviilennyksen kytkentä ja kohta Sähkökytkentäkaaviot. HUOM!! Lisäohjeita antaa valtuutettu myyjä tai huoltoliike. Tehtaan huoltopäivystys palvelee numerossa Yhteydenottoanne varten tarvitsemme lämpöpumpun sarjanumeron v 1.4
