Väri-tv Färg-tv. colour television 47FLSKR910LH. Käyttöohje Bruksanvisningen Owner s manual

Transkriptio

1 Väri-tv Färg-tv 47FLSKR910LH colour television Käyttöohje Bruksanvisningen Owner s manual

2 Sisältö Ominaisuudet... 2 Valmistelu... 2 Turvallisuusohjeet... 2 Liittäminen TV:n jakeluverkkoon (Kaapeli-TV jne.) virittimestä... 3 Ympäristötietoa... 5 Korjaustiedot... 5 Kauko-ohjaimen näppäimet... 6 LED TV ja ohjauspainikkeet... 7 Takaosan liitäntöjen näyttö... 7 Liittimien sijainti - Sivuliittimet... 8 Antenni / kaapeli liitäntä... 9 Virtaliitäntä... 9 Digitaalisten multimedialiittimien käyttö... 9 USB-muistin liitäntä... 9 Sivu HDMI-liitäntä... 9 LED-TV:n liittäminen tietokoneeseen... 9 Toisen liittimen käyttö Liittäminen langattomaan verkkoon (lisävaruste).. 12 Akkujen liittäminen Päälle/Pois kytkeminen TV:n kytkeminen päälle TV:n kytkeminen pois päältä Digitaalinen Teksti-TV (*) Analoginen Teksti-TV Sisääntulon valinta Käyttö TV:n painikkeilla Käyttö kauko-ohjaimella Ensiasetus Kaapelin asennus Antennin asennus Asenna ja viritä Automaattisen kanavankartoitusvalikon toiminto Manuaaliviritys Verkon kanavakartoitus Analoginen hienoviritys Ensiasetus Tyhjennä palvelulista (*) Sähköisen ohjelmaoppaan näyttäminen (EPG) Tallennus EPG-ruudun kautta Ohjelmavalinnat Asemien käsittely: Kanavalista Kanavalistatyypit Kanavalistan käyttäminen Kanavan siirtäminen Kanavan pyyhkiminen Kanavan uudelleen nimeäminen Kanavan lukitus Asemien käsittely: Suosikit Painikkeiden toiminnot Asemien käsittely: Kanavalistan lajittelu Kuvaruutu-tiedot Median toisto Mediaselaimella Videoiden katsominen USB-muistin kautta Valokuvien katsominen USB-muistin kautta Diaesityksen vaihtoehdot Musiikin toisto USB-muistin kautta Tallennusten kirjasto Mediaselaimen asetukset Ajanvaihtotallennus Välitön tallennus Tallennettujen ohjelmien katsominen Kuvakoon muuttaminen: Kuvan formaatit Elokuva Kuvan asetukset -valikon kohtien käyttö Kuvan asetukset valikon kohdat Tietokoneen kuvan asetukset Ääniasetusten konfigurointi Ääniasetus-valikon kohtien käyttö Ääniasetus-valikon kohdat TV:n asetusten konfigurointi Käyttöasetusten valikkokohdat Valikkokohtien asetukset Ehdollisen pääsymoduulin käyttö Ehdollisen pääsyvalikon katsominen (*) Ehdollisen pääsymoduulin käyttö Ehdollisen pääsyvalikon katsominen (*) Kielivalintojen konfigurointi Lapsilukko Lapsilukon asetusvalikon käyttö (*) Ajastimet Uniajastuksen asetus Ohjelma-ajastinten asetus Päivämäärän/Aika-asetuksen konfigurointi Lähdeasetusten konfigurointi Verkkoasetusten mukauttaminen (Lisävaruste) Langallisen laitteen asetukset Verkkotyypin asetus Kokoonpanon tila-asetus IP-osoite Lankaverkkoasetusten konfigurointi lisätilassa.. 32 Wi-Fi asetukset (Lisävaruste) Tiedot Poista tallennetut Wifi-profiilit Liittäminen matkapuhelimeen WiFi:n kautta (lisävaruste) Muiden asetusten konfigurointi Käyttö Muut ominaisuudet Vihjeet Liite C: Tuetut DVI Resoluutiot Liite D: Tuetut tiedostomuodot USB-tilassa Manuaalinen ohjelmapäivitys Digitaalinen vastaanotto (DVB-T) Digitaalivastaanotto (DVB-C) Digitaalivastaanotto (DVB-T2) Suomi - 1 -

3 Ominaisuudet Kauko-ohjaimella varustettu väri LED-TV. Täysin integroitu maanpäällinen digi-tv (DVB-T C- MPEG2) (DVB-T-C MPEG4), DVB-T2. HDMI-liittimet digitaaliselle videolle ja äänelle. Tämä liitäntä on myös tarkoitettu hyväksymään teräväpiirtosignaaleja. USB sisääntulo ohjelmaa. OSD-valikkojärjestelmä. Integroitu viritin DVB-T-C HD, MPEG2 / MPEG4 yhteensopiva. Scart-liitin ulkoisille laitteille (kuten video, videopelit, äänijärjestelmät jne.) Teksti-TV, pikateksti, TOP-teksti. Kuulokkeiden liitäntä Automaattinen ohjelmointijärjestelmä. Manuaalinen eteenpäin- ja taaksepäinviritys. Uniajastin / Lapsilukko. Automaattinen mykistys kun ei lähetystä. NTSC-toisto. AVL (Automaattinen äänenvoimakkuuden rajoitus). Automaattinen virrankatkaisu. PLL (Taajuushaku). Tietokoneen syöttö. Plug&Play Windows 98:lle, ME:lle, 2000:lle, XP:lle, Vista:lle, Windows 7:lle. Aktiivinen antenniteho Ethernet (LAN) palveluihin Kuva pois toiminto 100 Hz. Esittely Lue käyttöohje ennen laitteen käyttöä, vaikka olisit tottunut käyttämään sähkölaitteita. Huomioi etenkin TURVALLISUUSOHJEET. Säilytä käyttöohje tulevia tarpeita varten. Kun laite myydään tai annetaan pois, on käyttöohjeet myös annettava mukaan. Kiitos tämän tuotteen valinnasta. Käyttöohje auttaa TV:n käytössä. Lue käyttöohje huolellisesti ennen TV:n käyttöä. Säilytä käyttöohje turvallisessa paikassa, jotta voisit katsoa ohjeita tulevaisuudessa. Tämä laite on tarkoitettu TV-ohjelmien vastaanottamiseen ja näyttämiseen. Eri liitännät tekevät lisänäyttölaitteiden, kuten (vastaanotin, DVDsoitin, DVD-tallennin, Videonauhuri, tietokone, jne.) liittämisestä mahdollista. Laitetta tulee käyttää vain sisätiloissa. Laite on tarkoitettu vain kotikäyttöön eikä sitä tule käyttää teollisiin tai kaupallisiin tarkoituksiin. Emme ota vastuuta periaatteessa, jos laitetta ei ole käytetty sen käyttötarkoitukseen tai sitä on muokattu luvattomalla tavalla. LED TV:n käyttö ääriolosuhteissa voi vaurioittaa sitä. Valmistelu Jätä vähintään 10 cm väli TV:n ympärille hyvän tuuletuksen takaamiseksi. Älä aseta mitään esinettä laitteen päälle välttääksesi vahinkoja ja vaaratilanteita. Käytä laitetta kohtuullisissa lämpötiloissa Turvallisuusohjeet Lue seuraavat turvallisuusohjeet huolellisesti. Virtalähde Laitetta tulee käyttää V AC, 50 Hz virtalähteestä. Varmista, että olet valinnut oikean jännitteen. Virtajohto Älä aseta laitetta, huonekalua jne. virtajohdon päälle, tai litistä johtoa. Käsittele johtoa pistokkeesta. Älä irrota vetämällä virtajohdosta, äläkä koskaan koske johtoon märillä käsillä, koska tämä voi johtaa oikosulkuun tai sähköiskuun. Älä tee solmua johtoon tai sido sitä yhteen muiden johtojen kanssa. Virtajohto tulee sijoittaa siten, ettei sen päälle astuta. Viallinen virtajohto voi aiheuttaa tulipalon tai sähköiskun. Jos johto on vioittunut ja Suomi - 2 -

4 se täytyy vaihtaa, vain ammattitaitoinen henkilö saa suorittaa vaihdon.. Kosteus ja vesi Älä käytä laitetta kosteissa tiloissa (vältä käyttämästä kylpyhuoneessa, keittiön tiskialtaan tai pesukoneen lähellä). Älä altista laitetta sateelle tai vedelle, koska tämä voi olla vaarallista, äläkä myöskään aseta nesteellä täytettyjä esineitä, kuten kukkamaljakoita sen päälle. Vältä valumia ja roiskeita. Jos jokin kova esine tai nestettä kaatuu TV:n päälle, irrota virtajohto ja anna pätevöityneen huoltohenkilön tarkastaa laite ennen käyttöä. Puhdistaminen Irrota TV verkkovirrasta ennen puhdistamista. Älä käytä nestemäisiä tai suihkepesuaineita. Käytä pehmeää kuivaa kangasta. Tuuletus Vastaanottimessa olevat raot ja aukot on tarkoitettu tuuletukseen ja luotettavan toiminnan takaamiseen. Estääksesi ylikuumentumisen, älä peitä näitä aukkoja millään tavalla. Kuumuus ja liekit Vastaanotinta ei tule asettaa tulen tai erittäin kuumien lämpölähteiden, kuten sähkölämmittimien lähelle. Varmista, ettei avotulta, kuten kynttilöitä, aseteta TV:n päälle. Paristoja ei saa altistaa kuumuudelle, kuten auringonvalolle, tulelle, jne. Ukonilma Irrota laite verkkovirrasta ukonilmalla ja laitteen ollessa pois käytöstä pidemmän aikaa. Varaosat Varaosia vaihdettaessa varmista, että korjausta suorittava henkilö käyttää valmistajan määrittämiä osia tai osia joiden tekniset ominaisuudet ovat samat kuin alkuperäisten osien. Väärät varaosat voivat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. Huolto Ainoastaan ammattitaitoinen henkilö saa huoltaa laitetta. Älä avaa kantta itse, koska tämä voi johtaa sähköiskuun Hävittäminen Hävittämisohjeet: Pakkausmateriaali voidaan kierrättää. Pakkausmateriaalit, esimerkiksi muovikelmu, tulee pitää lasten ulottumattomissa. Mitään paristoja, mukaan lukien paristot, jotka eivät sisällä raskasmetalleja, ei saa hävittää kotitalousjätteiden mukana. Hävitä käytetyt paristot ympäristöystävällisellä tavalla. Ota selvää aluettasi koskevista laillisista seikoista. Älä lataa paristoja uudestaan. Räjähdysvaara. Vaihda vain samantyyppisiin tai vastaaviin paristoihin. Tämä merkki tuotteessa tai sen pakkauksessa tarkoittaa, että sähkö- ja elektroniikkaosat, niiden käyttöiän jälkeen, tulee hävittää erillään kotitalousjätteistä. Euroopan unionissa on erilliset keräysjärjestelmät. Kysy lisätietoja paikalliselta viranomaiselta tai liikkeestä josta ostit tuotteen. Laitteen irrottaminen TV kytketään irti virtapistokkeesta, joten sen tulee olla helposti käytettävissä. Kuulokkeiden äänenvoimakkuus Liiallinen äänenpaine kuulokkeista voi heikentää kuuloa. Asennus Loukkaantumisien välttämiseksi laite on asennettava kunnolla seinään asennusohjeiden mukaisesti (jos tämä vaihtoehto on käytettävissä). LCD-ruutu LCD-paneeli on korkeateknologinen tuote, jonka noin miljoona transistoria tarjoaa erinomaisen kuvanlaadun. Joskus muutama toimimaton pikseli voi näkyä ruudulla kiinteänä sinisenä, punaisena tai vihreänä pisteenä. Huomaa, että tämä ei vaikuta laitteen toimintaan. Varoitus! Älä jätä TV:tä valmiustilaan tai päälle lähtiessäsi ulos. Liittäminen TV:n jakeluverkkoon (Kaapeli- TV jne.) virittimestä Rakennuksen verkkovirtaan tai toisen laitteen kautta suojamaadoitettuun pistokkeeseen ja koaksiaalikaapelin kautta TV:n jakelujärjestelmään liitetty laite, voi jossakin tapauksissa muodostaa tulipalovaaran. Liitäntä kaapeliverkkoon on siksi suoritettu sähköeristyksen antavan laitteen kautta tietyn taajuusalueen alla (galvaaninen eristin, katso EN ). Suomi - 3 -

5 SCREEN ZOOM RETURN LANG REPEAT SUBTITLE ROOT TITLE FAV SLEEP EPG SEARCH MODE DISPLAY PRESETS Pakkauksen sisältö Valmiustila-/virtapainike ei kytke laitetta irti verkkovirrasta. Tämän lisäksi laite kuluttaa virtaa valmiustilassa. Laitteen irrottamiseksi verkkovirrasta, on virtapistoke irrotettava pistorasiasta. Laite on asennettava niin, että virtapistoke voidaan irrottaa helposti hätätilanteessa. Tulipalovaaran ehkäisemiseksi, tulee virtajohto irrottaa, jos laitetta ei käytetä pitkään aikaan, esim. loman aikana. Sähkölaitteet eivät ole lasten leikkikaluja. Älä anna lasten leikkiä sähkölaitteilla. Lapset eivät kykene arvioimaan oikein mahdollisia vaaratilanteita. Paristot / akut voivat olla hengenvaarallisia nieltyinä. Säilytä paristot pienten lasten ulottumattomissa. Jos paristo niellään, ota yhteyttä lääkäriin välittömästi. Pidä myös pakkausmuovit lasten ulottumattomissa. Tukehtumisvaara TEXT INFO P+ P- 0 OK SWAP SOURCE V+ V- MENU Kaukosäädin LED TV Paristot: 2 X AAA Käyttöohje 1 X Video & ääniliitäntäkaapeli Huomautus: Tarkasta lisävarusteet oston jälkeen. Tarkasta, että kaikki lisävarusteet ovat mukana. Suomi - 4 -

6 Ympäristötietoa Tämä televisio on suunniteltu kuluttamaan vähemmän energiaa ympäristön säästämiseksi. Autat säästämään luontoa ja rahaa sähkölaskussa, tämän TV:n tehokkaiden energiansäästötoimintojen avulla. Vähentääksesi energiankulutusta sinun tulee suorittaa seuraavat vaiheet: Käytä Virransäästötilaa, joka sijaitsee Kuva-asetusvalikossa. Jos asetat Virransäästötilaksi Eco, TV kytkeytyy energiansäästötilaan ja sen valotaso alenee optimitasolle. Huomaa, että osa kuva-asetuksista ei ole käytössä TV:n ollessa Virransäästötilassa Jos asetat Virransäästötilaksi Kuva pois, tulee ilmoitus esiin ruutuun ja taustavalo sammuu kolmen sekunnin kuluttua. Paina jotain kaukosäätimen painiketta kuvan aktivoimiseksi. Kun TV ei ole käytössä, sammuta se virtakytkimestä tai irrota TV:n pistoke. Tämä vähentää energian kulutusta. Kytke virta pois, jos matkustat pidemmäksi ajaksi. Suosittelemme Virransäästötilan aktivoimista sähkönkulutuksen alentamiseksi. Myös virtajohdon irrottaminen säästää energiaa. Auta ympäristön pelastamisessa seuraavalla tavalla. Korjaustiedot Ainoastaan ammattitaitoinen henkilö saa huoltaa laitetta. Vain valtuutettu huoltomies saa korjata TV:n. Kysy lisätietoja paikallisesta liikkeestä josta ostit tuotteen. Suomi - 5 -

7 Kauko-ohjaimen näppäimet 1. Ei toimintoa 2. Play (Mediaselaimen videotilassa) 3. Ohjelmoi tallennus 4. Pikakelaus eteenpäin (Mediaselaimen videotilassa) 5. Ei toimintoa 6. Mono-Stereo - Dual I-II / Nykyinen kieli (*) / Toista esikatselu (Mediaselaimen videotilassa) 7. Kuvakoko 8. Vihreä painike 9. Punainen painike 10. Numeropainikkeet 11. Teksti-TV / Sekoita 12. Ohje / Näytä (Teksti-TV tilassa) 13. Ohjelma ylös Sivu alas / Ohjelma alas Sivu ylös 14. Mykistä 15. Suosikkitilan valinta 16. Poistu (DTV-tilassa) / Palaa / Hakemistosivu (Teksti-TV tilassa) 17. Mediaselaimen 18. Ei toimintoa 19. Tallennusten kirjasto 20. Kuvatilan valinta / Vaihtaa kuvatilaan (Mediaselaimen videotilassa) 21. Sähköinen ohjelmaopas 22. Uniajastin 23. Valikko Päällä / Pois 24. OK / Valitse / Pidä (TXT-tilassa) / Kanavalista 25. Äänenvoimakkuus Ylös / Alas 26. Navigointinäppäimillä 27. AV / lähde 28. Edellinen ohjelma / nyt (EPG-tilassa) 29. Sininen painike 30. Keltainen painike 31. Ei toimintoa 32. Tekstitys päällä-pois / TXT-tekstitys (analogitilassa) / Tekstitys (Mediaselaimen videotilassa) 33. Ei toimintoa 34. Pikakelaus eteenpäin (Mediaselaimen videotilassa) 35. Stop (Mediaselaimen videotilassa) SCREEN LANG SUBTITLE ZOOM REPEAT ROOT TITLE TEXT INFO P+ P- RETURN 0 OK SWAP SOURCE V+ V- MENU FAV SLEEP EPG SEARCH DISPLAY PRESETS MODE 36. Pause / Aikasiirtotallennus 37. Valmiustila 38. Käytössä LED-valo Suomi - 6 -

8 LED TV ja ohjauspainikkeet EDESTÄ ja TAKAA Ohjauspainikkeiden näyttö Ohjauspainikkeet 1.Standby On -valmiustilapainike 2. TV/AV -painike 3. Ohjelma ylös/alas painikkeet 4. Äänenvoimakkuus ylös/alas painikkeet Huomautus: Paina ja painikkeita samalla kertaa päävalikon näyttämiseksi. Takaosan liitäntöjen näyttö 1. SCART 2 -sisääntulot on tarkoitettu oheislaitteille. 2. SCART 1 -sisääntulot on tarkoitettu oheislaitteille. Liitä SCART johto TV:n SCART liittimen ja ulkoisen laitteen SCART liittimen välille (esim. dekooder, video tai DVD-soitin). Huomautus: Jos ulkoinen laite kytketään SCART liittimien kautta, TV kytkeytyy AV-tilaan automaattisesti. 3. Komponenttivideon sisääntulot(ypbpr) käytetään komponenttivideon liittämiseen. Voit liittää komponenttivideon ja ääniliitännät laitteeseen, jossa on komponenttiulostulo. Liitä komponenttivideon johdot TV:n KOMPONENTTIVIDEON SISÄÄNTULOJEN ja laitteen komponenttivideon ulostulojen väliin. Varmista, että kirjaimet TV:ssä, Y, Pb, Pr vastaavat laitteen liittimiä. 4. PC/YPbPr äänisisääntuloja käytetään Tietokoneen tai laitteen äänisignaalien liittämistä TV:seen YPbPr-liitännän kautta. Liitä tietokoneen äänikaapeli TV:n ÄÄNISISÄÄNTULOT ja tietokoneen ääniulostuloliittimen väliin Liitä tietokoneen äänikaapeli TV:n ÄÄNISISÄÄNTULOT ja laitteen Suomi - 7 -

9 ääniulostuloliittimen väliin komponenttiäänen käyttämiseksi. 5. Laitteeseen voidaan myös kytkeä ulkoinen aktiivinen subwoofer joka antaa syvemmän basson. Käytä sopivaa RCA-johtoa subwooferin liittämiseksi laitteeseen. 6. S/PDIF-Digitaaliulostulo tuottaa digitaalisen äänisignaalin katsotusta lähteestä. Käytä digitaalista optista johtoa äänisignaalin siirtämiseen laitteeseen, jossa on S/PDIF -sisääntulo. 7. RF-sisääntulo liitetään antennijärjestelmään. Huomaa, että jos käytät dekooderia tai mediatallenninta on tärkeää, että antennijohto on liitetty laitteen kautta TV:seen sopivalla johdolla, seuraavilla sivuilla osoitetulla tavalla. 8. HDMI 3: HDMI Sisääntulo. 9. HDMI 2: HDMI Sisääntulo. 10. HDMI 1: HDMI-sisääntulo. HDMI-sisääntulot on tarkoitettu laitteiden liittämiseen joissa on HDMI-liitäntä. LED-TV näyttää teräväpiirtokuvaa laitteista kuten teräväpiirto-satelliittivastaanotin tai DVD-soitin. Nämä laitteet on liitettävä HDMI-liittimen tai komponenttiliittimen kautta. Nämä istukat hyväksyvät joko 720p tai 1080p (lisävaruste) -signaaleja. HDMI - HDMI liitännässä ei tarvita erillisiä ääniliitäntöjä. 11. PC Input -liitäntä on tarkoitettu tietokoneen liittämiseen TV:seen. Liitä tietokonekaapeli TV:n PC INPUT ja tietokoneen ulostuloliittimen väliin. 12. Ethernet (LAN) palveluihin). Liittimien sijainti - Sivuliittimet 1. CI-aukkoa käytetään CI-kortin asettamiseen. CI-kortilla voit katsoa maksullisia kanavia. Lisätietoja on luvussa Ehdollinen pääsy. 2. Sivu USB:t Ota huomioon, että ohjelman tallennuspiirre on saatavissa näiden USB-syöttöjen kautta. Voit kytkeä ulkoisen kovalevyaseman tähän syöttöön. 3. HDMI-sivusisääntulo on laitteille, joissa on HDMI-liitin. 4. Kuulokkeet-liitintä käytetään ulkoisten kuulokkeiden liittämiseen järjestelmään. Liitä KUULOKKEET-jakkiliitin kuunnellaksesi TV:n ääntä kuulokkeista (lisävaruste). 5. ääni-video siviliittimiä käytetään ulkoisten laitteiden video- ja ääniliitäntöihin. Videoliitännän suorittamiseksi on käytettävä mukana toimitettua AV- liitäntäkaapelia. Liitä ensin yksi kaapelin liittimistä TV:n AV-sivuliittimeen. Liitä sitten videokaapelin (ei sisälly toimitukseen) liitin KELTAISEEN liitäntään (sijaitsee AV-kaapelin moniliitinpuolella). Liittimien värien tulee täsmätä. Ääniliitäntöjen suorittamiseksi on käytettävä AV-sivuliitäntäkaapelin PUNAISIA ja VALKOISIA liittimiä. Liitä tämän jälkeen laitteen äänikaapeliliittimet AV-sivuliittimien lähtöpuolen OunaIsIIN ja VALKOISIIN liittimiin. Liittimien värien tulee täsmätä. Huomautus: Käytä AV-sivuliitäntäkaapelin äänituloja (PUNAINEN&VALKOINEN) äänen kuulemiseksi kun liität laitteen TV:seen PC- tai KOMPONENTTIVIDEON tulon kautta. Suomi - 8 -

10 Antenniliitäntä Antenni / kaapeli liitäntä Liitä antenni- tai kaapeli-tv:n liitin ANTENNISISÄÄNTULOON TV:n takana Virtaliitäntä TÄRKEÄÄ: TV on suunniteltu käytettäväksi V AC, 50 Hz pistorasiassa. Otettuasi TV:n ulos pakkauksesta, anna sen saavuttaa huonelämpötila ennen kuin kytket sen verkkovirtaan. Liitä virtakaapeli päävirtaistukan ulostuloon. Digitaalisten multimedialiittimien käyttö Voit liittää USB-laitteen TV:seen käyttämällä TV:n USB-sisääntuloja. Tällä toiminnolla voit toistaa/ näyttää USB-laitteeseen tallennettuja JPG- ja MP3- tiedostoja. On mahdollista, että tietyn tyyppiset USB-laitteet (esim. MP3-toistimet) eivät ole yhteensopivia tämän TV:n kanssa. Varmuuskopioi tiedostot ennen liitäntöjen suorittamista mahdollisen tietojen katoamisen välttämiseksi. Huomaa, että valmistaja ei ole vastuussa mahdollisesta tietojen vioittumisesta tai katoamisesta. Älä vedä USB-moduulia ulos tiedostoa soitettaessa. HUOMAUTUS: USB-laitteen kytkeminen ja irtikytkeminen nopeasti on vaarallista. Älä etenkään kytke ja irtikytke sitä nopeasti toistuvasti. Tämä voi vaurioittaa USB-soitinta ja etenkin itse USB-muistia. SIVUSTA USB USB-MUISTI Huomautus: On mahdollista ettei jotkut kovalevyasematyypit ole tuettuja. Sivu HDMI-liitäntä Voit käyttää HDMI-sivusisääntuloa HDMI-liittimen sisältävien laitteiden liittämiseksi TV:seen. Sopivaa HDMI-kaapelia liittämisessä. Huomaa, että sinun tulisi kytkeä HDMI-lähde katsoaksesi sisältöä liitetyltä laitteelta. Sammuta DVD ja TV ennen liitäntää. Sivu HDMI-lähtö tukee liittymiä HDMI-laitteiden, kuten DVD-soittimien välillä. Voit käyttää HDMIsivusisääntuloa ulkoisen HDMIlaitteen liittämiseksi TV:seen Käytä HDMI-kaapelia liitännässä. HDMI-LAITE LED-TV:n liittäminen tietokoneeseen SIVUSTA Nähdäksesi tietokonekuvan LED-TV:stä, voit liittää tietokoneen TV-vastaanottimeen. Kytke virta pois sekä tietokoneesta että näytöstä ennen minkäänlaisten liitäntöjen tekemistä. Käytä 15-nastaista D-subnäyttökaapelia tietokoneen liittämiseen LED-TVvastaanottimeen. Kun yhteys on valmis, kytke tietokoneen lähteeseen. Katso luku, Sisääntulon valinta. Aseta kuvan terävyys katseluvaatimuksillesi sopivaksi. Resoluutiotiedot löytyvät liitteistä. TV:n äänisisääntulot Tietokoneen äänijohto (ei sisälly toimitukseen) Tietokoneen ääniulostulo TV:n tietokonesisääntulo PC VGA-johto (ei sisälly toimitukseen) Tietokoneen näyttöulostulo 5Vdc Max:500mA USB-muistin liitäntä TÄRKEÄÄ: TV täytyy kytkeä pois USB-laitetta liitettäessä tai irrotettaessa. Liitä USB-laitteesi television USB-sisääntuloon. Voit liittää kaksi USB-laitetta TV:seen samanaikaisesti käyttämällä TV:n USB-sisääntuloja. Suomi - 9 -

11 Liittäminen DVD-soittimeen Jos haluat liittää DVD-soittimen LED-TVvastaanottimeen, voit käyttää TV:n liittimiä. DVDsoittimissa voi olla erilaiset liittimet. Katso lisätietoja DVD-soittimen ohjekirjasta. Sammuta DVD ja TV ennen liitäntää. Huomautus: Kuvassa olevat johdot eivät sisälly toimitukseen. Jos DVD-soittimellasi on HDMI-istukka, voit liittää sen HDMI:n kautta. Kun liität DVD-soittimen alla osoitetulla tavalla, kytkeydy HDMI-lähteeseen. Katso luku, Sisääntulon valinta. Useimmat DVD-soittimet on liitetty KOMPONENTTI- ISTUKOIDEN kautta. Käytä komponenttivideon johtoa videosisääntulon liittämiseksi. Käytä komponenttiäänijohtoa alla kuvatulla tavalla ottaaksesi äänen käyttöön. Kun liitännät ovat valmiit, siirry YPbPr-lähteeseen. Katso luku, Sisääntulon valinta. Voit liittää myös SCART 1:en tai SCART 2:en kautta. Käytä SCART-johtoa alla osoitetulla tavalla. Huomautus: Nämä liitäntämenetelmät suorittavat samat, mutta erilaatuiset, toiminnot Kaikkia kolmea menetelmää ei tarvitse käyttää Sivun AV-liitäntöjen käyttö Voit liittää useita laitteita LED TV:seen sen sivuliittimien kautta. Käytä videokameran tai kameran liittämiseen SIVU AV-liitäntää (sivulla). Tämän tekemiseksi,käytä mukana toimitettua video/ääniliitäntäkaapelia. Liitä ensin yksi kaapelin liittimistä TV:n AV IN-sivuliittimeen. Tämän jälkeen voit liittää kameran kaapelin (ei sisälly toimitukseen) liittimet video/ääniliitäntäkaapelin liittimiin. Liittimien värien tulee täsmätä. Katso alla oleva kuva. Kytke sitten FAV-lähde päälle. Katso lisätietoja kappaleesta Sisääntulon valinta. Liitä KUULOKKEET-liitin kuunnellaksesi TV:n ääntä kuulokkeista. Toisen liittimen käyttö Voit liittää usean eri laitteen LED-TV-vastaanottimeen. Mahdolliset liitännät on kuvattu alla. Kuvassa olevat johdot eivät sisälly toimitukseen. Liittääksesi laitteeseen, jossa on S/PDIF-sisääntulo, käytä sopivaa SPDIF-johtoa ääniliitäntään. Suomi

12 Liittäminen langattomaan verkkoon (lisävaruste) Liittämiseksi langalliseen LAN-verkkoon, tulee seuraavat toiminnot suorittaa: Liitä laajakaista ISP-liitännän ethernet-kaapeli ETHERNET INPUT -liitäntään modeemissa. Varmista, että Nero Media Home -ohjelma on asennettu tietokoneeseen.(dlna-toiminnolle) Katso lisätietoja asennuksesta Liitteestä F. Liitä tämän jälkeen tietokone yhteen modeemin LAN-liittimiin (esim. LAN 1) käyttämällä sopivaa LANkaapelia. Käytä toista modeemin LAN-ulostuloa (esim. LAN 2) TV:n liittämiseksi. Voit lisätä TV:n lähiverkkoon, liittämällä LAN-portin TV:n takaosassa modeemin LAN-liittimeen alla kuvatulla tavalla. Jaettujen tiedostojen avaamiseksi ja toistamiseksi, sinun on valittava Mediaselain. Paina Menu-painiketta ja valitse Mediaselain Vasen- tai Oikea -painiketta käyttäen. Paina OK jatkaaksesi. Valitse haluamasi tiedostotyyppi ja paina OK. Jaettujen tiedostojen avaamiseksi ja toistamiseksi, on aina käytettävä Mediaselainnäyttöä. PC/HDD/Mediasoitin tai muita DLNA 1.5 -yhteensopivia laitteita tulee käyttää langallisen yhteyden kanssa paremman toistolaadun saamiseksi. Katso lisätietoja lankayhteyden asetuksista Asetusvalikosta kohdasta Verkkoasetukset. Voit ehkä liittää TV:n LAN-verkkoon verkkoasetuksista riippuen. Käytä tässä tapauksessa ethernet-kaapelia TV:n liittämiseksi suoraan verkon seinäpistokkeeseen. Suomi

13 Liittäminen langattomaan verkkoon (lisävaruste) TÄRKEÄÄ: Winstron DNUB-236 USB-avainlukko tarvitaan langattoman verkon käyttämiseksi. TV:n käyttämiseksi langattomassa verkossa tarvitset Winstron DNUB-236 Langattoman USB-avainlukon. Liittämiseksi langattomaan LAN-verkkoon, tulee seuraavat toiminnot suorittaa: Liitä laajakaista ISP-liitännän ethernet-kaapeli ETHERNET INPUT -liitäntään modeemissa. Varmista, että Nero Media Home -ohjelma on asennettu tietokoneeseen. (DLNA-toiminnolle) Tämän jälkeen voit liittää langattoman sovittimen yhteen TV: USB-sisääntuloista. Katso lisätietoja langattoman yhteyden asetuksista Asetusvalikosta kohdasta Verkkoasetukset. Langaton-N-reititin (IEEE a/b/g/n) samanaikaisella 2.4 ja 5 GHz kaistalla kaistaleveyden suurentamiseksi. Optimoitu tasaisempaan ja nopeampaan HD-videovirtaukseen, kuvansiirtoon ja langattomaan pelaamiseen. Käytä LAN-liitäntää nopeampaan jakamiseen muiden laitteiden, kuten tietokoneiden, kanssa. Taajuus ja kanava eroaa alueittain. Siirtonopeus eroaa etäisyydestä ja esteiden määrästä lähetyslaitteen, näiden laitteiden ase tuksen, radioaalto-olosuhteiden, linjalii enteen ja käyttämiesi tuotteiden mukaan. Lähetys voi myös pätkiä tai katketa johtuen radioaaltojen olosuhteissa, DECT-puhelimista tai muista WiFi 11b -laitteista. Lähetysnopeuden vakioarvot ovat teoreettisia maksimiarvoja langattomalle standardille. Ne eivät edusta tiedonsiirron todellista nopeutta. Paikka, jossa lähetys on nopein, vaihtelee käyttöympäristön mukaan. Langaton LAN-sovitin tulee liittää suoraan TV:n USB-porttiin. USB-väyliä ei tueta. Langattomien asetusten muk kauttamiseksi, katso wi -osa Asetusvalikossa. Suosittelemme, että käytät IEEE a/b/g/n modeemia mahdollisten ongelmien välttämiseksi, kun katsot HD-videoita. Käytä toista usb-sisääntuloa, jos koet ääni-/kuvaongelmia. Käytä langallista yhteyttä jos koet ongelmia langattomassa yhteydessä Suomi

14 Kauko-ohjain Akkujen liittäminen Poista paristokotelon kansi kauko-ohjaimen takaa vetämällä sitä varovasti taaksepäin osoitetusta kohdasta. Liitä kaksi AAA/R3 tai vastaavantyyppistä paristoa sisään. Aseta paristot oikein päin (+/-) ja asenna paristolokeron kansi paikalleen. Valmiustilan huomautukset Jos TV kytkeytyy pois päältä ollessaan Ei signaalia tilassa, tulee seuraava viesti esiin kun se kytketään päälle seuraavan kerran. Kun TV:n automaattisen sammutuksen aika saavutetaan, tulee seuraava viesti ruutuun. Valitse KYLLÄ, TV:n sammuttamiseksi. Peruuta valitsemalla EI. TV sammuu myös jos mitään valintoja ei tehdä tässä ruudussa. Huomautus: Poista paristot kauko-ohjaimesta, jos sitä ei käytetä pitkään aikaan. Muutoin se voi vaurioitua paristojen vuodoista Säätöalue on noin 7 m (23ft). Päälle/Pois kytkeminen TV:n kytkeminen päälle Liitä virtapistoke V AC, 50 Hz pistorasiaan. Paina VALMIUSTILA painiketta. Valmiustilan LEDvalo syttyy. Kytkeäksesi TV:n valmiustilasta päälle suorita jokin seuraavista: Paina näppäintä, P+ / P- tai numeronäppäintä kauko-ohjaimessa. Paina -P/CH tai P/CH+ painiketta TV:ssä. TV kytkeytyy päälle. Huomaa: Jos kytket TV:n päälle kaukosäätimen valmiustilapainikkeella, tulee viimeksi katsottu ohjelma/lähde esiin. Tab kytkeytyy viimeksi valitulle kanavalle, kaukosäätimellä TV:n avaamiseksi valitusta kanavanumerosta huolimatta. Kummallakin menetelmällä TV kytkeytyy päälle. TV:n kytkeminen pois päältä Paina näppäintä kauko-ohjaimessa tai STANDBY-näppäintä TV:ssä, jolloin TV siirtyy valmiustilaan. Kytke virta pois kokonaan irrottamalla virtajohto pistorasiasta. Huomaa: Kun TV on valmiustilassa, valmiustilan LED-valo voi vilkkua ilmaisten, että toiminnot kuten Valmiustilahaku, Päivityslataus tai Ajastin ovat aktivoituja. LED-valo vilkkuu myös kun kytket TV:n päälle valmiustilasta. Jos TV kytkeytyy pois päältä automaattisen sammutuksen vuoksi, tulee seuraava viesti esiin kun se kytketään päälle seuraavan kerran. Digitaalinen Teksti-TV (*) Paina painiketta. Digitaalisen teksti-tv:n tiedot tulevat esiin. Käytä värinäppäimillä, osoitinnäppäimillä ja OK painikkeella. Käyttötapa voi erota riippuen digitaalisen teksti-tv:n sisällöstä. Noudata digitaalisen teksti-tv:n ruudussa olevia ohjeita. Jos painat OK näppäintä tai vastaava viesti tulee ruutuun, paina OK-näppäintä. Kun -näppäintä painetaan, palaa TV televisiolähetykseen. Digitaalisissa lähetyksissä (DVB), on normaalin TV-lähetysten aikaisten teksti-tv lähetysten lisäksi olemassa kanavia jotka lähettävät vain teksti-tv lähetyksiä. Suomi

15 Kuvasuhde (kuvamuoto) on sama kanavilla joissa on vain teksti-tv lähetyksiä kuin tavallisilla TVkanavilla. Kun painat -näppäintä uudestaan, tulee digitaalinen teksti-tv ruutu näytölle. (*) Jos käytettävissä maassasi Analoginen Teksti-TV Teksti-TV:n ja sen toimintojen käyttö on sama kuin analogisessa Teksti-TV-järjestelmässä. Katso lisätietoja kohdasta TEKSTI-TV. Sisääntulon valinta Kun olet liittänyt kaikki oheislaitteet TV-vastaanottimeen, voit kytkeytyä eri sisääntulolähteisiin. Paina LÄHDE - painiketta kauko-ohjaimessa jatkuvasti vaihtaaksesi lähteet suoraan Voit käyttää TV:tä sekä kauko-ohjaimesta että paneelista etuosassa. Käyttö TV:n painikkeilla Äänenvoimakkuuden asetukset Paina -näppäintä pienentääksesi tai -näppäintä korottaaksesi äänenvoimakkuutta, jolloin äänitason asteikko (liukuri), tulee esiin ruutuun. Ohjelmavalinta Paina P/CH+ painiketta valitaksesi seuraava ohjelma tai P/CH - valitaksesi edellinen ohjelma. Päävalikon näyttäminen Paina V+ / V- -näppäintä samanaikaisesti päävalikon näyttämiseksi. Päävalikossa valitse alavalikko AV -painiketta käyttämällä ja aseta alavalikko tai painikkeita käyttämällä. Lisätietoja valikkojen käytöstä on luvussa Valikkojärjestelmä. AV-tila Paina TV/AV-näppäintä TV:n ohjauspaneelissa vaihtaaksesi AV-tilojen välillä. Käyttö kauko-ohjaimella Kauko-ohjain on tarkoitettu kaikkien TV:n toimintojen ohjaukseen. Toiminnot kuvataan TV:n valikkojärjestelmän mukaisesti. Äänenvoimakkuuden asetukset Paina V+ -painiketta äänenvoimakkuuden lisäämiseksi. Paina V- -painiketta äänenvoimakkuuden vähentämiseksi. Ohjelmavalinta (Edellinen tai seuraava ohjelma) Paina P- -painiketta edellisen ohjelman valitsemiseksi. Paina P+ -painiketta edellisen ohjelman valitsemiseksi. Ohjelmavalinta (suoraan) Paina numeropainikkeita kauko-ohjaimessa ohjelmien valitsemiseksi 0 ja 9 välillä. TV kytkeytyy valitulle ohjelmalle. Valitset ohjelmien välillä painamalla numeropainikkeita peräkkäin. Kun toisen numeronäppäimen painamisaika on päättynyt, vain ensimmäisen numeron ohjelma tulee esiin. Paina ohjelmanumeroa suoraan valitaksesi yksinumeroinen ohjelma uudestaan. Huomautus: Jos tausta on läpinäkyvä, näkyvät ruututekstit myös hieman läpinäkyvinä Ensiasetus TÄRKEÄÄ: Varmista, että antenni tai kaapeli on liitetty, ja että Common Interface moduulia ei ole laitettu sisään ennen TV:n päälle kytkemistä ensiasennusta varten. Älä aseta CI-moduulia hakutoiminnon aikana. Kun TV:tä käytetään ensimmäistä kertaa, ohjattu asennus opastaa sinua toimenpiteen läpi. Ensin tulee kielen valintakuvaruutu näyttöön Käytä tai painikkeita kielesi valitsemiseksi ja paina sitten OK-painiketta valitun kielen asettamiseksi ja jatkamiseksi. Kielen valitsemisen jälkeen tulee näyttöön Tervetuloa kuvaruutu, jossa pyydetään asettamaan Maa, Teksti-TV kieli, Kartoituksen salakoodaus ja Aktiivinen antenni -optiot Suomi

16 Painamalla tai painiketta valitse se Maa, jonka haluat asettaa ja paina painiketta Teksti- TV kieli-option korostamiseksi. Käytä tai painikkeita Teksti-TV:n kielen valitsemiseksi. Paina painiketta Teksti-TV:n kieli -valinnan asetuksen jälkeen. Etsi salattuja kanavia korostuu sen jälkeen. Voit asettaa Etsi salattuja kanavia Kyllä-kohtaan, jos haluat kartoittaa salakoodattuja asemia. Kun Kartoituksen salakoodaus on valittu valitse Aktiivinen antenni tai painikkeella. Käytä tai painiketta aktiivisen antenni-tilan asettamiseksi päälle tai pois. Jos aktiivinen antenni on liitetty TV:seen, voit asettaa toiminnon Päälle. Antennin virran tulee olla Pois päältä kun käytössä on tavallinen antenni Paina kaukosäätimessä olevaa OK-painiketta jatkaaksesi, ja seuraava viesti näkyy kuvaruudulla Voit valita taajuusalueet tästä ruudusta. Korosta näkyvät rivit tai painikkeella. Voit syöttää taajuuden manuaalisesti numeronäppäimillä kauko-ohjaimessa. Aseta aloitus- ja lopetustaajuus numeropainikkeita käyttämällä kauko-ohjaimessa. Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 khz tai 1000 khz. Jos valitset 1000 KHz, TV suorittaa tarkan haun. hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OK-näppäintä aloittaaksesi automaattihaun. Antennin asennus Jos valitset ANTENNI valinnan hakutyyppivalikosta, TV etsii maanpäällisiä digitaalisia ja analogisia TVlähetyksiä Kaapelin asennus Jos valitset KAAPELI-option, jatka painamalla OK kaukosäätimessä ja noudata ohjeita ruudussa: Huomautus: Voit peruuttaa painamalla VALIKKO - painiketta. Kun kaikki saatavilla olevat asemat on tallennettu, Kanavalista tulee näyttöön kuvaruudulle. Jos haluat järjestää kanavat LCN:n mukaan, valitse Kyllä ja paina OK. Jatka valitsemalla KYLLÄ ja paina OK. Peruuta valitsemalla EI ja paina OK. Paina OK-painiketta poistuaksesi kanavaluettelosta ja katsoaksesi TV:tä. Suomi

17 Asenna ja viritä VIHJE: Automaattiviritys-piirre auttaa sinua virittämään televisiosi uudelleen, voidaksesi tallentaa uusia palveluja tai asemia. Paina MENU -painiketta kauko-ohjaimessasi Asenna ja viritä käyttämällä tai painiketta. Paina OK-painiketta ja seuraava valikko tulee esiin. Manuaaliviritys VIHJE: Tätä ominaisuutta voidaan käyttää suoraan lähetykseen pääsemiseksi. Valitse Manuaalinen Kanavan kartoitus Asennusvalikosta käyttämällä / ja OKpainikkeita. Manuaalisten kartoitusoptioiden kuvaruutu tulee näyttöön. Valitse haluamasi Hakutyyppi käyttämällä tai painiketta. Manuaalisen haun valinnat muuttuvat sen mukaisesti. Käytä / painiketta kohdan korostamiseksi ja paina sitten tai painiketta valinnan asettamiseksi. Voit peruuttaa painamalla VALIKKO -painiketta. Digitaalinen antennillinen manuaalihaku Valitse Automaattinen Kanavan skannaus (uudelleenviritys) / painiketta käyttämällä ja paina OK-painiketta. Automaattiset kanavankartoitus (Uudelleenviritys) -valinnat tulevat näyttöön. Voit valita valinnat käyttämällä / ja OK-painikkeita. Automaattisen kanavankartoitusvalikon toiminto Digitaaliantenni: Hakee ja tallentaa antennilliset DVB-asemat. Digitaalikaapeli: Hakee ja tallentaa kaapeli-dvbasemat. Analoginen: Hakee ja tallentaa analogiset kanavat. Digitaaliantenni ja analoginen: Hakee ja tallentaa sekä analogiset että digitaaliset kanavat. Digitaalikaapeli ja analoginen: Hakee ja tallentaa sekä analogiset että digitaaliset kaapelikanavat. Aina kun valitset automaattisen hakutyypin ja painat OK-painiketta, vahvistuskuvaruutu ilmestyy kuvaruudulle. Asennustoimenpiteen aloittamiseksi valitse Kyllä, peruuttamiseksi valitse Ei käyttämällä. tai ja OK-painiketta. Automaattisen kanavankartoitustyypin asetuksen, valinnan ja vahvistuksen jälkeen asennustoimenpide alkaa ja etenemispalkki liikkuu sen mukaisesti. Paina MENU -painiketta toimenpiteen peruuttamiseksi. Näissä tapauksissa löydettyjä kanavia ei tallenneta. Manuaalisessa kanavahaussa multipleksien tai taajuuksien määrä syötetään manuaalisesti ja vain tästä haetaan kanavia. Hakutyypin valitsemisen jälkeen digitaaliantennina voit antaa multipleksin tai taajuuden numeron numeropainikkeilla ja painamalla sitten OK-painiketta hakua varten. Digitaalikaapeli manuaalihaku Kaapeli manuaalihaussa, voit syöttää taajuuden, modulaation, kuvanopeuden ja verkkokanavien hakuvalinnat. Kun hakutyypiksi on asetettu Digitaalikaapeli, voit asettaa halutun valinnan ja painaa OK-painiketta hakua varten Analoginen manuaalihaku Kun olet valinnut analogisen hakutyypin, voit käyttää / painiketta kohdan valitsemiseksi ja painaa sitten tai painiketta valinnan asettamiseksi. Syötä kanavan numero tai taajuus numeropainikkeilla. Voit sitten painaa OK-painiketta hakua varten. Kun kanava löytyy, kaikki uudet kanavat, jotka eivät ole luettelossa tallentuvat. Suomi

18 Verkon kanavakartoitus Valitse Verkon kanavakartoitus asennusvalikosta käyttämällä tai ja OK-painikkeita. Verkon kanavakartoitusruutu tulee esiin. Jatka valitsemalla Digitaaliantenni tai Digitaalikaapeli ja painamalla OK-painiketta. Jos aloitat Digitaalisen antennin kartoituksen, automaattikartoitus käynnistyy. Voit peruuttaa painamalla VALIKKO -painiketta. Jos aloitat Digitaalisen kaapelin kartoituksen, seuraava ruutu tulee esiin. Voit valita taajuusalueet tästä ruudusta. Korosta näkyvät rivit tai button. You can enter the frequency range manually painikkeella. Voit syöttää taajuuden manuaalisesti numeronäppäimillä kauko-ohjaimessa. Aseta aloitus- ja lopetustaajuus numeropainikkeita käyttämällä kauko-ohjaimessa. Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 khz tai 1000 khz. Jos valitset 1000 KHz, TV suorittaa tarkan haun. hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OK-näppäintä aloittaaksesi automaattihaun. Automaattihaun ruutu tulee esiin. Huomautus: Jos valitset suuren välin aloitusja päättymistaajuudelle, automaattihaku kestää pidemmän aikaa. Analoginen hienoviritys Valitse Analoginen hienoviritys Asennusvalikosta tai ja OK-painikkeita käyttämällä. Analoginen hienovirityskuvaruutu tulee näyttöön. Analoginen hienovirityspiirre ei ole saatavissa, jossei ole analogisia kanavia, digitaalisia kanavia ja ulkoisia lähteitä tallennettuna. Jatka painamalla OK-painiketta. Käytä tai button to set Fine Tune. When finished, press OK painiketta Hienosäädön asettamiseksi. Kun valmis, paina OK-painiketta uudelleen. Ensiasetus Jos haluat poistaa kaikki kanavat ja asetukset valitse Ensiasennus ja paina OK. TV:n muisti tyhjentyy ja asennus käynnistyy. Tyhjennä palvelulista (*) (*) Tämä asetus näkyy vain, jos Maa-vaihtoehto on asetettu valintaan Tanska, Ruotsi, Norja tai Suomi. Käytä tätä asetusta, kun haluat tyhjentää tallennetut kanavat. Valitse Tyhjennä palvelulista painamalla tai painiketta ja paina sitten OK. Seuraava viesti näkyy ruudulla.: Valitse KYLLÄ ja paina OK jatkaaksesi tai valitse EI ja paina OK peruuttaaksesi Sähköisen ohjelmaoppaan näyttäminen (EPG) Voit katsoa tietoja ohjelmista sähköisestä ohjelmaoppaasta (EPG). EPG-valikon avaamiseksi, paina EPG-näppäintä kaukosäätimessä. Paina / -painikkeita kanavien selaamiseksi. Paina / -painikkeita ohjelmaluettelon selaamiseksi. EPG-valikossa näkyy kaikkien kanavien tiedot. Huomaa, että tapahtumatiedot päivittyvät automaattisesti. Jos jonkin kanavan tietoja ei voida näyttää, EPG näkyy tyhjänä. OK (Vaihtoehdot): Näyttää/tallentaa tai asettaa ajastimen myöhempiä ohjelmia varten. INFO (Tapahtumatiedot): Näyttää ohjelman yksityiskohtaiset tiedot. Vihreä painike: Ohjelma-aikataulu tulee esiin Keltainen painike: Näyttää EPG-tiedot aikajanan mukaan Sininen painike (Suodatin): Näyttää suodatusvalinnat. (TALLENNA): TV aloittaa valitun ohjelman tallennuksen. Paina pysäytyspainiketta tallennuksen lopettamiseksi. Suomi

19 EPG-lista aikataulu Punainen painike (Edellinen aikajaossa): näyttää ohjelmat edellisessa aikajaossa. Vihreä painike (Seuraava aikajako): Näyttää ohjelmat seuraavassa aikajaossa. Keltainen painike (Edellinen päivä): Näyttää edellisen päivän ohjelmat. Sininen painike (Seuraava päivä): Näyttää seuraavan päivän ohjelmat. Text-painike (Suodatin): Näyttää suodatusvalinnat. Numeropainikkeet (Siirry): Siirtyy ensisijaiselle kanavalle suoraan numeronäppäimillä. OK (Vaihtoehdot): Näyttää/tallentaa tai asettaa ajastimen myöhempiä ohjelmia varten. INFO (Tapahtumatiedot): Näyttää ohjelman yksityiskohtaiset tiedot. (TALLENNA): TV aloittaa valitun ohjelman tallennuksen. Paina pysäytyspainiketta tallennuksen lopettamiseksi. Aikajanan aikataulu Numeropainikkeet (Siirry): Siirtyy ensisijaiselle kanavalle suoraan numeronäppäimillä. OK (Vaihtoehdot): Näyttää/tallentaa tai asettaa ajastimen myöhempiä ohjelmia varten. Text (Haku): Näyttää Opashaku -valikon. SUBTTL: Pana SUBTITLE-painiketta näyttääksesi Valitse laji -valikon. Tällä toiminnolla voit hakea ohjelmaoppaan tietokannasta lajin mukaan. Ohjelmatiedoissa olevia tietoja etsitään ja hakukriteerien mukaiset tiedot näytetään. (Nyt) : Näyttää nykyisen ohjelman. (TALLENNA): TV aloittaa valitun ohjelman tallennuksen. Paina pysäytyspainiketta tallennuksen lopettamiseksi. Tallennus EPG-ruudun kautta TÄRKEÄÄ: Ohjelman tallentamiseksi sinun tulee ensin kytkeä USB-levy TV-vastaanottimeen, kun TV on pois päältä. Kytke sitten TV päälle tallennusominaisuuden mahdollistamiseksi. Muuten ei tallennusominaisuus ole käytettävissä. (TALLENNA): TV aloittaa valitun ohjelman tallennuksen. Paina pysäytyspainiketta tallennuksen lopettamiseksi. Huomautus: Eri lähetykselle tai lähteeseen vaihtamisen mahdollisuus ei ole käytettävissä tallennuksen aikana. / : Sivu vasen / Sivu oikea. Ohjelmavalinnat EPG-valikossa paina OK-painiketta Tapahtumavalinnat -valikkoon astumiseksi. Punainen painike (Edellinen päivä): Näyttää edellisen päivän ohjelmat. Vihreä painike (Seuraava päivä): Näyttää seuraavan päivän ohjelmat. Keltainen painike (Zoomaa): Laajentaa ohjelmatiedot. Sininen painike (Suodatin): Näyttää suodatusvalinnat. INFO (Tapahtumatiedot): Näyttää ohjelman yksityiskohtaiset tiedot. Suomi Valitse kanava EPG-valikossa tämän valinnan käytön avulla voit vaihtaa valitulle kanavalle. Tallenna / Pyyhi Tallennusaika TÄRKEÄÄ: Ohjelman tallentamiseksi sinun tulee ensin kytkeä USB-levy TV-vastaanottimeen, kun TV on pois päältä. Kytke sitten TV päälle tallennusominaisuuden mahdollistamiseksi. Muuten ei tallennusominaisuus ole käytettävissä. Kun olet valinnut ohjelman EPG-valikossa, paina OK-painiketta ja Valinnat-kuvaruutu tulee näyttöön. Valitse Tallennus -valinta ja paina OK-painiketta. Tämän toimenpiteen jälkeen tallennus asettuu valittuun ohjelmaan.

20 Peruuttaaksesi jo asetetun tallennuksen voit korostaa sen ohjelman ja painaa OK-painiketta, valita sitten Pyyhi Tall. Ajastin. Tallennus peruuntuu. Huomautus: Et pysty vaihtamaan millekään muulle kanavalla tai lähteelle, kun aktiivinen tallennus on päällä nykyisellä kanavalla. Aseta ajastin / Pyyhi ajastin Kun olet valinnut ohjelman EPG-valikossa, paina OK-painiketta ja Valinnat-kuvaruutu tulee näyttöön. Valitse Aseta tapahtuman ajastin -valinta ja paina OK-painiketta. Voit asettaa ajastimen myöhempiä ohjelmia varten. Peruuttaaksesi jo asetetun muistutuksen, korosta se ohjelma ja paina OK-painiketta. Valitse sitten Pyyhi ajastin -valinta. Ajastin peruuntuu. Huomautus: Ei ole mahdollista tallentaa tai asettaa ajastin kahdelle tai useammalle tapahtumalle samaan aikaan. Asemien käsittely: Kanavalista TV lajittelee kaikki tallennetut asemat Kanavalistassa. Voit muokata tätä kanavalistaa, asettaa suosikit tai asettaa aktiiviset asemat listatuiksi Kanavalistan valintoja käyttämällä. Paina MENU -painiketta päävalikon katsomiseksi. Valitse Kanavalistan kohta käyttämällä tai painiketta. Paina OK valikon sisällön katsomiseksi. Valitse Muokkaa kanavaluetteloa hallitaksesi kaikkia tallennettuja kanavia. Käytä tai ja OKpainiketta valitaksesi Muokkaa kanavalistaa. Kanavalistatyypit Voit asettaa kanavalistatyypin kanavatyyppien näyttämiseksi. MENU: Poistuu. PUNAINEN: Näyttää vain digitaaliantenni ja analogiset lähetykset. VIHREÄ: Näyttää vain digitaalikaapeli ja analogiset lähetykset. Sininen painike (Suodatin): Näyttää suodatusvalinnat. Kanavalistan käyttäminen kanavan tai painiketta valitaksesi käsiteltävän kanavan. Paina tai valitsemiseksi. Käytä P+/P- painikkeita sivulla ylös tai alas edetäksesi. Paina SINISTÄ painiketta näyttääksesi suodatusvaihtoehdot. Poistu painamalla MENU -painiketta. Huomautus: Näkyvät kanavat sekoitetaan kanavaluettelossa. Kanavatyypit voivat olla erotettuja kuvakkeilla. DTV (digitaali-tv), HD (HD TV), ATV (Analogi-TV),TV (TV), RD (Radio), salattu, lukittu, ja suosikkilista. Luetellut kanavat voidaan myös lajitella aktiivisella kanavaluettelosuodattimella. Kanavan siirtäminen Ensin valitset haluamasi kanavan. Valitse Siirtovalinta kanavalistassa ja paina OK-painiketta. Muokkaa numeroa -kuvaruutu tulee näyttöön. Kirjoita haluamasi kanavanumero numeropainikkeita käyttämällä kauko-ohjaimessa. Jos ei ole aikaisemmin tallennettua kanavaa sen numeron alla, varoituskuvaruutu tulee näyttöön. Valitse Kyllä, jos haluat siirtää kanavan ja paina OK. Jatka painamalla OK-painiketta. Valittu kanava siirtyy. Kanavan pyyhkiminen Voit painaa VIHREÄÄ painiketta kaikkien kanavien merkitsemiseksi/sen peruuttamiseksi; KELTAISTA painiketta merkitsemiseksi/sen peruuttamiseksi. Valitse kanava, jonka haluat poistaa ja valitse Poistavalinta. Paina OK-painiketta jatkaaksesi. Varoituskuvaruutu ilmestyy. Valitse KYLLÄ pyyhkimiseksi, valitse Ei peruuttaaksesi. Paina OK-painiketta jatkaaksesi. OK: Katso valittua. Suomi

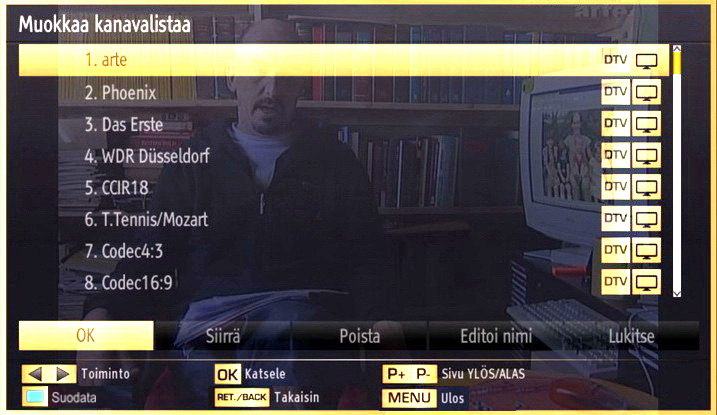

21 Kanavan uudelleen nimeäminen Valitse se kanava, jonka haluat nimetä uudelleen ja valitse Nimen muokkaus -valinta. Paina OKpainiketta jatkaaksesi. Painamalla tai painiketta siirryt edelliseen/ seuraavaan merkkiin. Painamalla tai painiketta kytkee nykyisen merkin, Ts. b -merkistä tulee a ja c. painikkeella. Painamalla numeropainikkeita korostettu merkki muuttuu numeronäppäimen yläpuolella näkyviksi kirjaimiksi, sen mukaan monestiko näppäintä painetaan. Kun olet valmis, tallenna painamalla OK-painiketta. Peruuta painamalla MENU -painiketta. Kanavan lukitus Voit painaa VIHREÄÄ painiketta kaikkien kanavien merkitsemiseksi/sen peruuttamiseksi; KELTAISTA painiketta merkitsemiseksi/sen peruuttamiseksi. Valitse kanava, jonka haluat lukita ja valitse Lukitusvalinta. Paina OK-painiketta jatkaaksesi. Sinua pyydetään kirjoittamaan lapsilukon valvonnan PIN-koodi. Oletus PIN-koodi on Anna PIN-koodi suosikkilistaan. Paina OK-painiketta uudelleen poistamiseksi. Painikkeiden toiminnot OK: Lisää/Poistaa aseman. KELTAINEN: Merkitsee kanavan/peruu merkinnän. VIHREÄ: Merkitsee/peruu kanavien merkinnät. SININEN (Lisävaruste): Näyttää suodatusvalinnat. Asemien käsittely: Kanavalistan lajittelu Voit valita lähetykset listattavaksi kanavalistassa. Tietynlaisen lähetyksen näyttämiseksi käytä Aktiivista kanavalistan-asetusta. Valitse Aktiivinen kanavalista Kanavalistavalikosta käyttämällä tai painiketta. Paina OK-painiketta jatkaaksesi. Paina OK-painiketta kun haluamasi kanava on korostettu kanavan lukitsemiseksi/vapauttamiseksi. Lukitus symboli tulee näyttöön valitun kanava vieressä. Asemien käsittely: Suosikit Voit luoda suosikkiohjelmien listan. Paina MENU -painiketta päävalikon katsomiseksi. Valitse Kanavalistan kohta käyttämällä tai painiketta. Paina OK valikon sisällön katsomiseksi. Valitse Suosikit suosikkilistan käsittelemiseksi. Käytä / ja OK-painikkeita Suosikkien valitsemiseksi. Voit asettaa eri kanavia suosikeiksi, jotta vain niiden läpi on selattava. Valitse Aktiivinen kanavalista Kanavalistavalikosta käyttämällä / ja OK -painikkeita. Lähetystyyppi: kun aseteta haluamasi lähetystyypin tai näppäimellä, näyttää TV vastaavan kanavaluettelon. Jos lähteellä ei ole tallennettuja kanavia, Kanavia ei löytynyt tälle tyypille. viesti tulee ruutuun. Verkkotyyppi: kun aseteta haluamasi lähetystyypin tai näppäimellä, näyttää TV vastaavan kanavaluettelon. Jos lähteellä ei ole tallennettuja kanavia, Kanavia ei löytynyt tälle tyypille. viesti tulee ruutuun. Kuvaruutu-tiedot Voit painaa INFO -painikkeen kuvaruututietojen näyttämiseksi. Aseman yksityiskohdat ja nykyinen ohjelma tulee näyttöön tiedoteruudulla Tiedoteruudussa näkyy tietoja valitusta kanavasta ja sen ohjelmista. Kanavan nimi näkyy yhdessä sen kanavaluettelonumeron kanssa Valitse kanava tai painiketta käyttämällä. Paina OK-painiketta valitun kanavan lisäämiseksi Suomi

22 Vihje: Kaikki kanavat eivät lähetä ohjelmatietoja. Jos ohjelmien nimi tai aika ei ole käytettävissä, näkyy tietoruutu tyhjänä. Jos valittu kanava on lukittu, sinun on kirjoitettava oikea neljänumeroinen koodi kanavan katsomiseksi (oletuskoodi on 0000). Syötä PIN näkyy näytöllä tässä tapauksessa: Valitse laite tai painikkeella ja paina OK. Videoiden katsominen USB-muistin kautta Median toisto Mediaselaimella Jos USB-muistia ei tunnisteta kun virta on kytketty pois/päälle tai Alkuasetuksen jälkeen, irrota USBmuisti ja kytke TV pois/päälle. Liitä USB-muisti tämän jälkeen uudestaan. Avaa Mediaselainikkuna painamalla MENU - painiketta kauko-ohjaimessa ja valitsemalla Mediaselain tai painamalla tai -painiketta. Paina OK-painiketta jatkaaksesi. Mediaselainvalikkovalinnat tulevat näyttöön. Myös kun liität USB-laitteet verkkoon, mediaselainruutu tulee näyttöön automaattisesti: Voit soittaa musiikkia, kuva- ja videotiedostoja liitetyltä USB-muistitikulta. Käytä tai painiketta Videoiden, Valokuvien, Musiikin, Tallennuskirjaston tai Asetusten valitsemiseksi. Voit liittää kaksi USB-laitetta TV-seen. Jos molemmat USB-laitteet sisältävät musiikkia, valokuvia tai videotiedostoja, tulee USB-laitteiden valintaruutu esiin. Ensimmäisen TV:seen liitetyn USB-laitteen nimeksi tulee USB-asema 1. Kun valitse Videot päävalikosta, saatavilla olevat videotiedostot tulevat suodatetuiksi ja listatuiksi tälle kuvaruudulle. Voit käyttää tai -painiketta videotiedoston valitsemiseksi ja paina OK-painiketta videon toistamiseksi. Jos valitse tekstitystiedoston ja paina OK-painikkeen, voit valita tai perua tekstitystiedoston valintasi. Seuraava valikko tulee näyttöön videotiedostoa soitettaessa: Toista ( painike) : Aloittaa videon toiston. Stop ( painike) : Pysäyttää videon toiston. Tauko ( painike): Pysäyttää videon toiston. Siirtyminen taaksepäin ( painike): Siirtää taaksepäin. Siirtyminen eteenpäin ( painike): Siirtää eteenpäin. Tekstitys/Ääni (KIELI-painike): Asettaa tekstityksen/ äänen. Keltainen. Avaa tekstitysajan korjausvalikon. Paina BACK-painiketta vaihtaaksesi takaisin edelliseen valikkoon. Suomi

23 Valokuvien katsominen USB-muistin kautta Kun valitset Valokuvat päävalinnoista, saatavissa olevat kuvatiedostot suodatetaan ja listataan tälle kuvaruudulle. Musiikin toisto USB-muistin kautta Kun valitset Musiikin päävalinnoista, käytettävissä olevat äänitiedostot suodatetaan ja listataan tälle kuvaruudulle. Siirry (Numeropainikkeet): Siirry valittuun tiedostoon numeropainikkeilla. OK: Näyttää valitun kuvan kokonäytöllä. Diaesitys ( painike) : Aloittaa diaesityksen kaikkia kuvia käyttämällä. PUNAINEN: Lajittelee tiedostot päivämäärän mukaan. VIHREÄ: Näyttää kuvat pienoiskuvina. SININEN: Vaihda välillä musiikki, valokuvat, videot ja kaikki. KELTAINEN: Vaihda näyttötyyliä. Diaesityksen vaihtoehdot Tauko ( painike): Keskeyttää diaesityksen. Jatka ( painike): Jatkaa diasetystä. Edellinen/seuraava (Vasen/oikea -painikkeet) : Hyppää edelliseen tai seuraavaan tiedostoon diaesityksessä. Pyöritä (ylös/alas -painikkeet): Pyörittää kuvaa ylös/ alaspainikkeita käyttämällä. Silmukka/Sekoittaminen (VIHREÄ painike): Paina kerran Silmukan pysäyttämiseksi. Paina uudelleen sekä Silmukan että Sekoituksen pysäyttämiseksi. Paina vielä kerran vain Sekoituksen pysäyttämiseksi. Paina uudelleen kaikkien pysäyttämiseksi. Voit noudattaa pysäytettyjä toimintoja kuvakkeita muuttamalla. BACK (Poistu): Takaisin tiedostolistaan. INFO: Näyttää ohjeruudun (Siirry): Kun painat numeronäppäintä tulee tekstihaku esiin. Toista tämä (OK-näppäin) : Toistaa valitun tiedoston. Toista ( painike) : Toistaa kaikki mediatiedostot valitulla aloittaen. Stop ( painike) : Pysäyttää toiston. Tauko ( painike): Keskeyttää valitun toiston. Edellinen/seuraava (Vasen/oikea -painikkeet) : Siirtyy edelliseen tai seuraavaan tiedoston. PUNAINEN: Lajittelee Otsikon, Esittäjän tai Albumin mukaan. Silmukka/Sekoitus (VIHREÄ painike): Paina kerran Silmukan pysäyttämiseksi. Paina uudelleen sekä Silmukan että Sekoituksen pysäyttämiseksi. Paina vielä kerran vain Sekoituksen pysäyttämiseksi. Paina uudelleen kaikkien pysäyttämiseksi. Voit noudattaa pysäytettyjä toimintoja kuvakkeita muuttamalla. Huomautus: Jos käynnistät toiston painikkeella ja aktivoit symbolin, toistaa TV seuraavan musiikki-/ videotiedoston Toisto jatkuu järjestyksessä luettelon loppuun ja alkaa uudestaan alusta (Silmukkatoiminto). Jos käynnistät toiston tai OK painikkeella ja aktivoit symbolin, toistetaan sama musiikki- tai videotiedosto toistuvasti (uusintatoiminto). Jos käynnistät toiston tai OK painikkeella ja aktivoit symbolin, toistetaan sama musiikki- tai videotiedosto sekoitetussa järjestyksessä. Jos käynnistät toiston tai OK painikkeella ja aktivoit symbolit,, toistetaan musiikki- tai videotiedosto satunnaisjärjestyksessä ja satunnaistoisto jatkuu. KELTAINEN: Vaihda näyttötyyliä. SININEN: Vaihda välillä musiikki, valokuvat, videot ja kaikki. Suomi
