1 HP Photosmart C8100 All-in-One series - laitteen ohje

2

3 Sisältö 1 HP Photosmart C8100 All-in-One series -laitteen ohje HP All-in-One yleistä HP All-in-One -laitteen yleiskatsaus...9 Yleistä ohjauspaneelista...10 Ohjauspaneelin toiminnot...11 Näytön kuvakkeet...12 Näytön lepotila...12 Yleistä valikoista...12 Photosmart Express -valikko...13 Kopiointivalikko...13 Skannausvalikko...14 CD/DVD-valikko...14 Asetusvalikko...14 Tekstin kirjoittaminen näyttönäppäimistöllä...15 HP Photosmart -ohjelmiston käyttäminen...15 Roxio Creator Basic -ohjelmiston käyttäminen Lisätietojen hankkiminen HP All-in-One -laitteen määrittäminen käyttökuntoon Omien asetusten määrittäminen...19 Kielen ja maan/alueen määrittäminen...19 Äänenvoimakkuuden säätäminen...20 Oletuspaperilokeron määrittäminen PictBridge/DPOF/uPnP-tulostamista varten...20 Valokuvien nopean selaamisen ottaminen käyttöön...20 Paperilokeron määrittäminen Bluetooth-laitteesta tulostamista varten...21 Tehdasasetusten palauttaminen...21 Diaesityksen toistaminen näytössä...21 CD-/DVD-aseman jakaminen...22 Sisältö 1

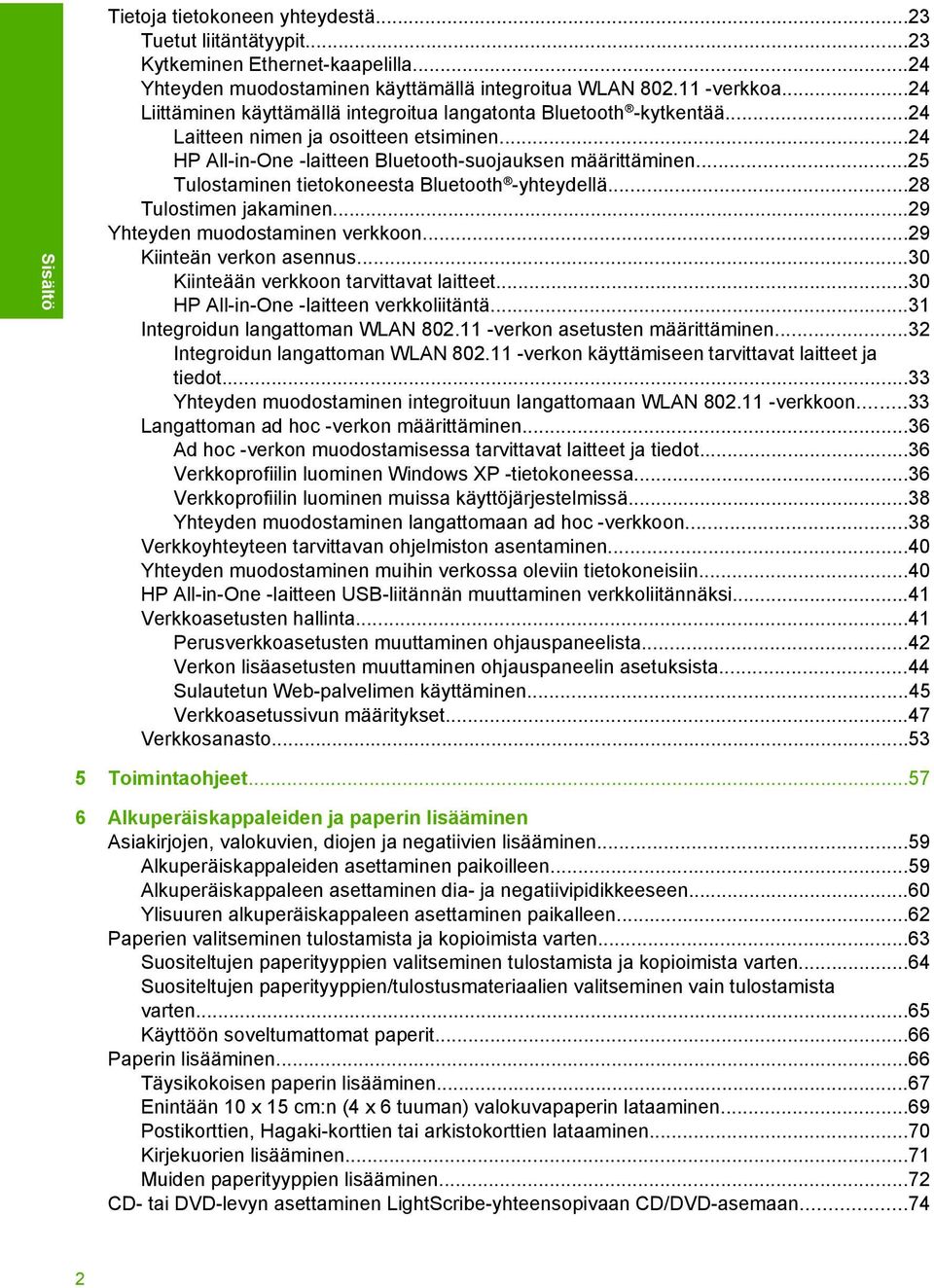

4 Sisältö Tietoja tietokoneen yhteydestä...23 Tuetut liitäntätyypit...23 Kytkeminen Ethernet-kaapelilla...24 Yhteyden muodostaminen käyttämällä integroitua WLAN verkkoa...24 Liittäminen käyttämällä integroitua langatonta Bluetooth -kytkentää...24 Laitteen nimen ja osoitteen etsiminen...24 HP All-in-One -laitteen Bluetooth-suojauksen määrittäminen...25 Tulostaminen tietokoneesta Bluetooth -yhteydellä...28 Tulostimen jakaminen...29 Yhteyden muodostaminen verkkoon...29 Kiinteän verkon asennus...30 Kiinteään verkkoon tarvittavat laitteet...30 HP All-in-One -laitteen verkkoliitäntä...31 Integroidun langattoman WLAN verkon asetusten määrittäminen...32 Integroidun langattoman WLAN verkon käyttämiseen tarvittavat laitteet ja tiedot...33 Yhteyden muodostaminen integroituun langattomaan WLAN verkkoon...33 Langattoman ad hoc -verkon määrittäminen...36 Ad hoc -verkon muodostamisessa tarvittavat laitteet ja tiedot...36 Verkkoprofiilin luominen Windows XP -tietokoneessa...36 Verkkoprofiilin luominen muissa käyttöjärjestelmissä...38 Yhteyden muodostaminen langattomaan ad hoc -verkkoon...38 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen...40 Yhteyden muodostaminen muihin verkossa oleviin tietokoneisiin...40 HP All-in-One -laitteen USB-liitännän muuttaminen verkkoliitännäksi...41 Verkkoasetusten hallinta...41 Perusverkkoasetusten muuttaminen ohjauspaneelista...42 Verkon lisäasetusten muuttaminen ohjauspaneelin asetuksista...44 Sulautetun Web-palvelimen käyttäminen...45 Verkkoasetussivun määritykset...47 Verkkosanasto Toimintaohjeet Alkuperäiskappaleiden ja paperin lisääminen Asiakirjojen, valokuvien, diojen ja negatiivien lisääminen...59 Alkuperäiskappaleiden asettaminen paikoilleen...59 Alkuperäiskappaleen asettaminen dia- ja negatiivipidikkeeseen...60 Ylisuuren alkuperäiskappaleen asettaminen paikalleen...62 Paperien valitseminen tulostamista ja kopioimista varten...63 Suositeltujen paperityyppien valitseminen tulostamista ja kopioimista varten...64 Suositeltujen paperityyppien/tulostusmateriaalien valitseminen vain tulostamista varten...65 Käyttöön soveltumattomat paperit...66 Paperin lisääminen...66 Täysikokoisen paperin lisääminen...67 Enintään 10 x 15 cm:n (4 x 6 tuuman) valokuvapaperin lataaminen...69 Postikorttien, Hagaki-korttien tai arkistokorttien lataaminen...70 Kirjekuorien lisääminen...71 Muiden paperityyppien lisääminen...72 CD- tai DVD-levyn asettaminen LightScribe-yhteensopivaan CD/DVD-asemaan

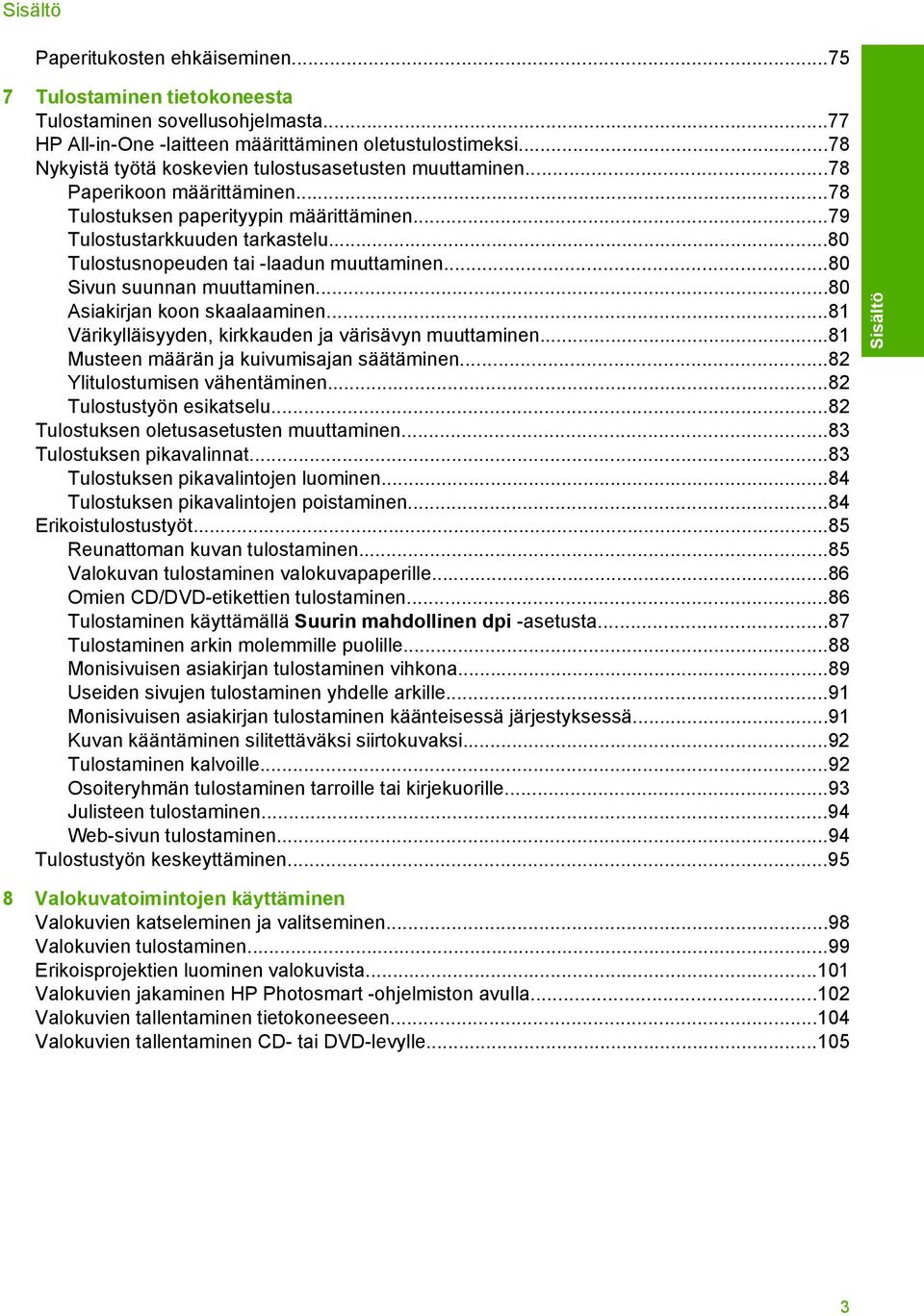

5 Sisältö Paperitukosten ehkäiseminen Tulostaminen tietokoneesta Tulostaminen sovellusohjelmasta...77 HP All-in-One -laitteen määrittäminen oletustulostimeksi...78 Nykyistä työtä koskevien tulostusasetusten muuttaminen...78 Paperikoon määrittäminen...78 Tulostuksen paperityypin määrittäminen...79 Tulostustarkkuuden tarkastelu...80 Tulostusnopeuden tai -laadun muuttaminen...80 Sivun suunnan muuttaminen...80 Asiakirjan koon skaalaaminen...81 Värikylläisyyden, kirkkauden ja värisävyn muuttaminen...81 Musteen määrän ja kuivumisajan säätäminen...82 Ylitulostumisen vähentäminen...82 Tulostustyön esikatselu...82 Tulostuksen oletusasetusten muuttaminen...83 Tulostuksen pikavalinnat...83 Tulostuksen pikavalintojen luominen...84 Tulostuksen pikavalintojen poistaminen...84 Erikoistulostustyöt...85 Reunattoman kuvan tulostaminen...85 Valokuvan tulostaminen valokuvapaperille...86 Omien CD/DVD-etikettien tulostaminen...86 Tulostaminen käyttämällä Suurin mahdollinen dpi -asetusta...87 Tulostaminen arkin molemmille puolille...88 Monisivuisen asiakirjan tulostaminen vihkona...89 Useiden sivujen tulostaminen yhdelle arkille...91 Monisivuisen asiakirjan tulostaminen käänteisessä järjestyksessä...91 Kuvan kääntäminen silitettäväksi siirtokuvaksi...92 Tulostaminen kalvoille...92 Osoiteryhmän tulostaminen tarroille tai kirjekuorille...93 Julisteen tulostaminen...94 Web-sivun tulostaminen...94 Tulostustyön keskeyttäminen Valokuvatoimintojen käyttäminen Valokuvien katseleminen ja valitseminen...98 Valokuvien tulostaminen...99 Erikoisprojektien luominen valokuvista Valokuvien jakaminen HP Photosmart -ohjelmiston avulla Valokuvien tallentaminen tietokoneeseen Valokuvien tallentaminen CD- tai DVD-levylle Sisältö 3

6 Valokuvien muokkaaminen ohjauspaneelia käyttäen Kuvan rajaaminen zoomaamalla ja panoroimalla Valokuvan kiertäminen Valokuvien kirkkauden säätäminen Kehyksen tulostaminen valokuvan ympärille Erikoisväritehosteiden käyttäminen valokuvissa Punasilmäisyyden poistaminen Valokuvien parantaminen automaattisesti Kääntäminen vaakasuunnassa Sisältö 9 Skannaustoimintojen käyttäminen Valokuvien tulostaminen uudelleen Kuvan skannaaminen Alkuperäisen asiakirjan skannaaminen tietokoneeseen Alkuperäiskappaleen skannaaminen muistikorttiin tai tallennuslaitteeseen Alkuperäiskappaleen skannaaminen CD-/DVD-levylle Diojen ja filminegatiivien skannaaminen Skannatun kuvan muokkaaminen Skannatun esikatselukuvan muokkaaminen Skannatun kuvan muokkaaminen Skannatun asiakirjan muokkaaminen Skannatun kuvan jakaminen ystävien ja sukulaisten kanssa Skannaamisen keskeyttäminen Kopiointitoimintojen käyttäminen Kopioiminen Kopiointityön esikatselu Nykyistä työtä koskevien kopiointiasetusten muuttaminen Kopiomäärän valitseminen Kopion paperikoon määrittäminen Kopion paperityypin määrittäminen Kopiointinopeuden tai -laadun muuttaminen Kopion tummuuden säätäminen Kopioinnin oletusasetusten muuttaminen Erikoiskopiointitöiden suorittaminen x 15 cm:n (4 x 6 tuuman) reunaton kopio valokuvasta Alkuperäiskappaleen sovittaminen Letter- tai A4-koon paperille Alkuperäiskappaleen koon muuttaminen käyttämällä mukautettuja asetuksia Alkuperäiskappaleen rajaaminen Vasemman reunuksen siirtäminen Kopion laadun parantaminen Kopioinnin keskeyttäminen Raporttien ja lomakkeiden tulostaminen Itsetestiraportin tulostaminen Lomakkeiden tulostaminen HP All-in-One -laitteen ylläpito HP All-in-One -laitteen puhdistaminen Lasin puhdistaminen Kannen alustan puhdistaminen Ulkopintojen puhdistaminen

7 Sisältö Arvioitujen mustemäärien tarkistaminen Mustekasettien huoltaminen Mustekasettien vaihtaminen Tulostimen kohdistaminen Tulostuspään puhdistaminen Mustekasetin kosketuspintojen puhdistaminen Musteen poistaminen iholta ja vaatteista Pienennä energiankulutusta, kun HP All-in-One -laitteen virta on katkaistuna Huoltoäänet Virran katkaiseminen HP All-in-One -laitteesta Tulostustarvikekauppa Vianmääritys Vianmääritysohjeet Tiedonsiirto-ongelmia USB-yhteydessä Tietoja mustekaseteista ja tulostuspäästä Tietoja paperista Paperitukosten poistaminen Laitteiston asennuksen vianmääritys Ohjelmiston asennuksen vianmääritys Ohjelmiston poisto ja uudelleenasennus Verkon vianmääritys Kiinteän verkon asennuksen vianmääritys Langattoman verkon asennuksen vianmääritys Tulostuslaadun vianmääritys Tulostuksen vianmääritys Muistikortin ja etuosan USB-portin vianmääritys Skannauksen vianmääritys Kopiotoimintojen vianmääritys Virheet Laitteeseen liittyvät virheilmoitukset Tiedostoihin liittyvät virheilmoitukset Tuetut tiedostotyypit HP All-in-One -ohjelmistossa Yleiset käyttäjiin liittyvät virheilmoitukset Paperiin liittyvät virheilmoitukset Virransaantiin ja yhteyksiin liittyvät virheilmoitukset Mustekasettiin liittyvät viestit HP:n takuu ja tuki Takuu Mustekasetin takuutiedot Tukiprosessi Ennen kuin otat yhteyttä HP:n asiakastukeen HP:n puhelintuki Puhelintuen ajanjakso Soittaminen Puhelintuen ajanjakson jälkeen Lisätakuuvaihtoehdot HP Quick Exchange Service (Japan) Call HP Korea customer support Sisältö 5

8 Sisältö HP All-in-One -laitteen valmisteleminen lähettämistä varten Mustejärjestelmän suojaaminen Ohjauspaneelin etulevyn poistaminen HP All-in-One -laitteen pakkaaminen Tekniset tiedot Tekniset tiedot Ympäristönsuojelu-ohjelma Paperinkulutus Muovit Materiaaliturvallisuustiedotteet Kierrätysohjelma HP:n Inkjet-tarvikkeiden kierrätysohjelma Energiankulutus Materiaalien erikoiskäsittely Attention California users NDL battery disposal Taiwan battery statement Disposal of Waste Equipment by Users in Private Households in the European Union Tietoja säännöksistä Säännöksien mukainen mallinumero FCC statement Laseryhteensopivuus Notice to users in Korea VCCI (Class B) compliance statement for users in Japan Notice to users in Japan about power cord Geräuschemission Langattomia laitteita koskevat säännökset Wireless: Exposure to radio frequency radiation Wireless: Notice to users in Brazil Wireless: Notice to users in Canada European Union Regulatory Notice Wireless: Notice to users in Taiwan Declaration of conformity (European Economic Area) HP Photosmart C8100 All-in-One series declaration of conformity Hakemisto

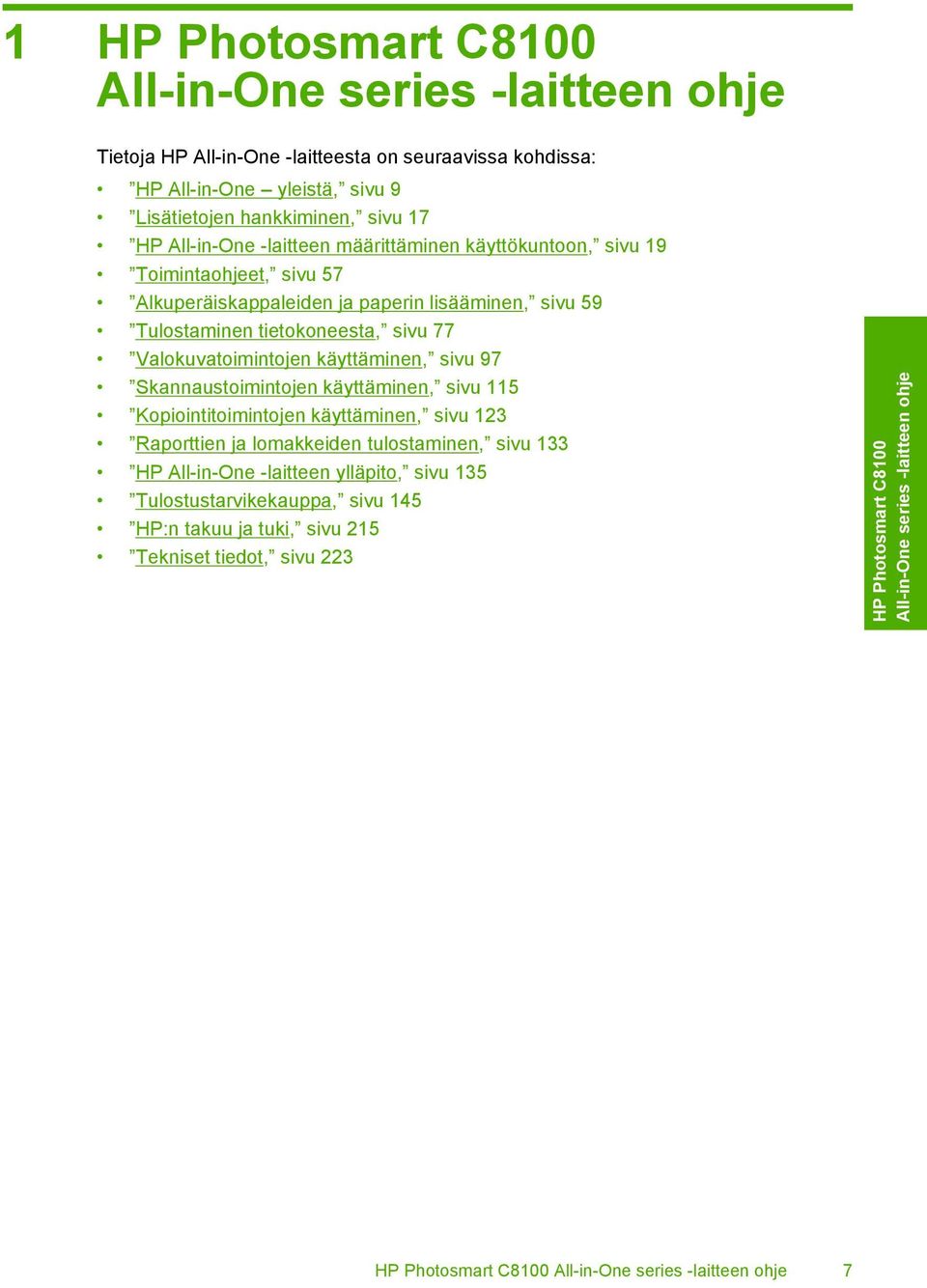

9 1 HP Photosmart C8100 All-in-One series -laitteen ohje Tietoja HP All-in-One -laitteesta on seuraavissa kohdissa: HP All-in-One yleistä, sivu 9 Lisätietojen hankkiminen, sivu 17 HP All-in-One -laitteen määrittäminen käyttökuntoon, sivu 19 Toimintaohjeet, sivu 57 Alkuperäiskappaleiden ja paperin lisääminen, sivu 59 Tulostaminen tietokoneesta, sivu 77 Valokuvatoimintojen käyttäminen, sivu 97 Skannaustoimintojen käyttäminen, sivu 115 Kopiointitoimintojen käyttäminen, sivu 123 Raporttien ja lomakkeiden tulostaminen, sivu 133 HP All-in-One -laitteen ylläpito, sivu 135 Tulostustarvikekauppa, sivu 145 HP:n takuu ja tuki, sivu 215 Tekniset tiedot, sivu 223 HP Photosmart C8100 All-in-One series -laitteen ohje HP Photosmart C8100 All-in-One series -laitteen ohje 7

10 Luku 1 HP Photosmart C8100 All-in-One series -laitteen ohje 8 HP Photosmart C8100 All-in-One series -laitteen ohje

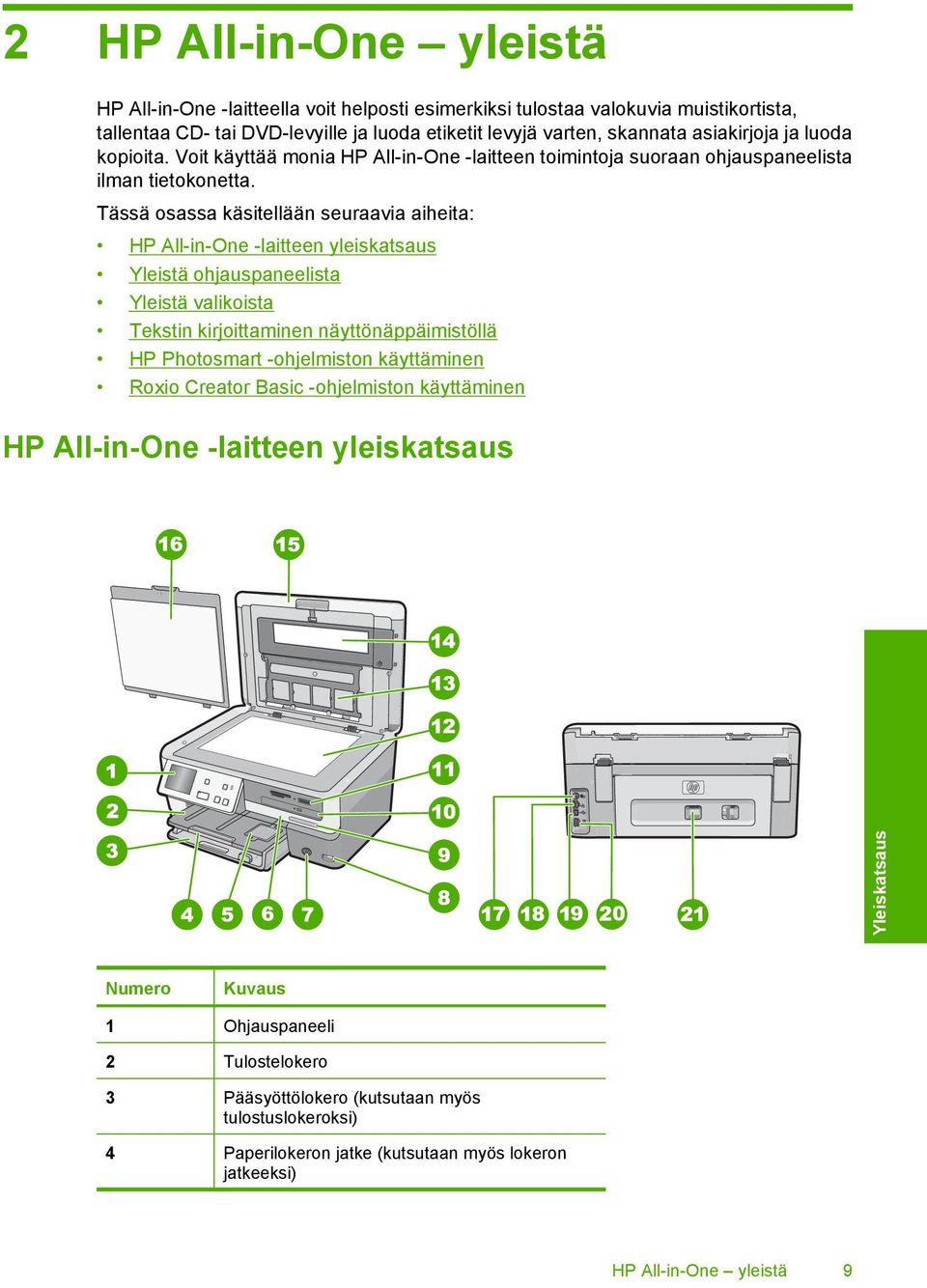

11 2 HP All-in-One yleistä HP All-in-One -laitteella voit helposti esimerkiksi tulostaa valokuvia muistikortista, tallentaa CD- tai DVD-levyille ja luoda etiketit levyjä varten, skannata asiakirjoja ja luoda kopioita. Voit käyttää monia HP All-in-One -laitteen toimintoja suoraan ohjauspaneelista ilman tietokonetta. Tässä osassa käsitellään seuraavia aiheita: HP All-in-One -laitteen yleiskatsaus Yleistä ohjauspaneelista Yleistä valikoista Tekstin kirjoittaminen näyttönäppäimistöllä HP Photosmart -ohjelmiston käyttäminen Roxio Creator Basic -ohjelmiston käyttäminen HP All-in-One -laitteen yleiskatsaus Yleiskatsaus Numero Kuvaus 1 Ohjauspaneeli 2 Tulostelokero 3 Pääsyöttölokero (kutsutaan myös tulostuslokeroksi) 4 Paperilokeron jatke (kutsutaan myös lokeron jatkeeksi) HP All-in-One yleistä 9

12 Luku 2 (jatkoa) Numero Kuvaus 5 Valokuvalokero 6 Mustekasettipesän luukku 7 Virtapainike 8 Etupaneelin USB-liitäntä 9 Langattoman verkon merkkivalo ja Bluetoothmerkkivalo 10 LightScribe-CD/DVD-asema 11 Muistikorttipaikat ja valokuvavalo 12 Lasi 13 Dia- ja negatiivipidike 14 Dia- ja negatiivivalo 15 Kansi 16 Kannen tausta 17 Dia- ja negatiivivalon virtaliitäntä 18 Ethernet-portti 19 Takapaneelin USB-liitäntä 20 Virtaliitäntä * 21 Takaluukku * Tarkoitettu käytettäväksi vain HP:n toimittaman verkkolaitteen kanssa. Yleiskatsaus Yleistä ohjauspaneelista Tässä osassa on kuvattu ohjauspaneelin painikkeiden ja merkkivalojen toiminnot sekä näytön kuvakkeet ja valmiustila. Tässä osassa käsitellään seuraavia aiheita: Ohjauspaneelin toiminnot Näytön kuvakkeet Näytön lepotila 10 HP All-in-One yleistä

13 Ohjauspaneelin toiminnot Seuraavassa kuvassa ja siihen liittyvässä taulukossa esitellään HP All-in-One -laitteen ohjauspaneelin toiminnot. Numero Nimi ja kuvaus 1 Näyttö: Kosketusnäytössä näkyvät valikot, valokuvat ja ilmoitukset. Voit nostaa ohjauspaneelin näytön ylös ja kääntää sen sopivaan katselukulmaan. 2 Red Eye Removal (Punasilmäisyyden poisto): Ottaa Red Eye Removal (Punasilmäisyyden poisto)-toiminnon käyttöön tai pois käytöstä. Oletusasetus on, että tämä toiminto on käytössä. Kun toiminto on käytössä, HP All-in-One korjaa automaattisesti punasilmäisyyden näytössä näkyvästä kuvasta. 3 Cancel (Peruuta): Keskeyttää meneillään olevan toiminnon ja palaa päänäyttöön. 4 Huomio-merkkivalo: Ilmaisee häiriön. Katso lisätietoja näytöstä. 5 Start Copy Color (Kopioi, Väri): Käynnistää värikopioinnin. 6 Start Copy Black (Kopioi, Musta): Käynnistää mustavalkokopioinnin. 7 Print Photos (Tulosta valokuvat): Sen mukaan, valitaanko valokuvat View (Näytä)-, Print (Tulosta)- vai Create (Luo)-valikosta, Print Photos (Tulosta valokuvat) -painike avaa Print Preview (Esikatselu) -näytön tai tulostaa valitut valokuvat. Jos valokuvia ei ole valittu, näyttöön tuleva kehote kysyy, haluatko tulostaa kaikki kortissa, massatallennuslaitteessa tai CD-/DVDlevyllä olevat valokuvat. Yleiskatsaus Yleistä ohjauspaneelista 11

14 Luku 2 Näytön kuvakkeet Seuraavia kuvakkeita saattaa näkyä etupaneelin näytön alaosassa. Kuvakkeiden tarkoitus on välittää tärkeitä tietoja HP All-in-One -laitteesta. Kuvake Tarkoitus Näyttää mustekasetin tilan. Kuvakkeen väri ja mustetaso vastaavat kyseisen mustekasetin väriä ja mustetasoa. Huomautus Mustetasokuvakkeet näkyvät vain silloin, kun jossakin mustekaseteista on alle puolet musteesta jäljellä. Jos kaikki mustekasetit ovat vähintään puoliksi täynnä, mustekasettikuvakkeita ei näy näytössä. Näyttää, että mustekasetti on lähes tyhjä ja se on vaihdettava. Tämä kuvake ilmaisee, että laitteeseen on asetettu tuntematon mustekasetti. Kuvake saattaa tulla näkyviin, jos mustekasetti sisältää muun valmistajan kuin HP:n mustetta. Ilmaisee, että kiinteä verkkoyhteys on olemassa. Ilmaisee langattoman verkkoyhteyden olemassaolon ja signaalin voimakkuuden. Ilmaisee langattoman tilapäisen verkkoyhteyden olemassaolon. Yleiskatsaus Näytön lepotila Jotta näytön käyttöikä olisi mahdollisimman pitkä, näyttö himmenee, kun se on ollut käyttämättömänä kaksi minuuttia. Kun näyttö on ollut käyttämättömänä 30 minuuttia, se siirtyy lepotilaan. Tällöin näytön virta katkeaa kokonaan. Näytön virta kytkeytyy uudelleen esimerkiksi silloin, kun kosketat ohjauspaneelin painiketta, asetat muistikortin paikalleen, kytket massatallennuslaitteen, asetat CD- tai DVD-levyn paikalleen, nostat kantta tai käytät HP All-in-One -laitetta siihen kytketystä tietokoneesta. Yleistä valikoista Seuraavissa ohjeaiheissa esitellään lyhyesti HP All-in-One -laitteen näytössä näkyvät ylimmän tason valikot. Photosmart Express -valikko Kopiointivalikko Skannausvalikko 12 HP All-in-One yleistä

15 CD/DVD-valikko Asetusvalikko Photosmart Express -valikko Seuraavat vaihtoehdot ovat käytettävissä Photosmart Express -valikossa, kun asetat laitteeseen muistikortin, massatallennuslaitteen tai CD-/DVD-levyn. View (Näytä) Print (Tulosta) Create (Luo) Share (Jako) Save (Tallenna) Kopiointivalikko Seuraavat toiminnot ovat valittavissa, kun kosketat päänäytössä Copy (Kopioi). Copies (Kopiomäärä) Size (Koko) Quality (Laatu) Preview (Esikatselu) Lighter / Darker (Vaalea/ Tumma) Crop (Rajaa) Paper Size (Paperikoko) Paper Type (Paperityyppi) Margin Shift (Marginaalin muutos) Enhancements (Parannukset) Set As New Defaults (Määritä uudet asetukset) Yleiskatsaus Yleistä valikoista 13

16 Luku 2 Skannausvalikko Seuraavat toiminnot ovat valittavissa, kun kosketat päänäytössä Scan (Skannaus). Huomautus Toiminnot, jotka näkyvät Scan Menu (Skannausvalikko)-valikossa, vaihtelevat tietokoneeseen asennettujen ohjelmistojen mukaan. Scan and Reprint (Skannaa ja tulosta uudelleen) Scan Film (Skannaa filmi) Scan to Memory Device (Skannaa muistilaitteeseen) Scan to CD/DVD (Skannaa CD-/DVDlevylle) Scan to Computer (Skannaa tietokoneeseen) Huomautus Scan to Computer (Skannaa tietokoneeseen) -vaihtoehto on näkyvissä vain silloin, kun HP All-in-One -laite on kytketty verkkoon. CD/DVD-valikko Seuraavat toiminnot ovat valittavissa, kun kosketat päänäytössä CD/DVD. Backup Memory Card (Varmuuskopioi muistikortti) View & Print Photos (Näytä ja tulosta valokuvat) Save Photos to Computer (Tallenna valokuvat tietokoneeseen) Make LightScribe Disc Label (Tee LightScribe-levyetiketti) Yleiskatsaus Asetusvalikko Seuraavat toiminnot ovat valittavissa, kun kosketat päänäytössä Asetukset. Printable School Papers (Tulostettavat koulupaperit) Help Menu (Ohje-valikko) Tools (Työkalut) Preferences (Asetukset) Network (Verkko) Bluetooth 14 HP All-in-One yleistä

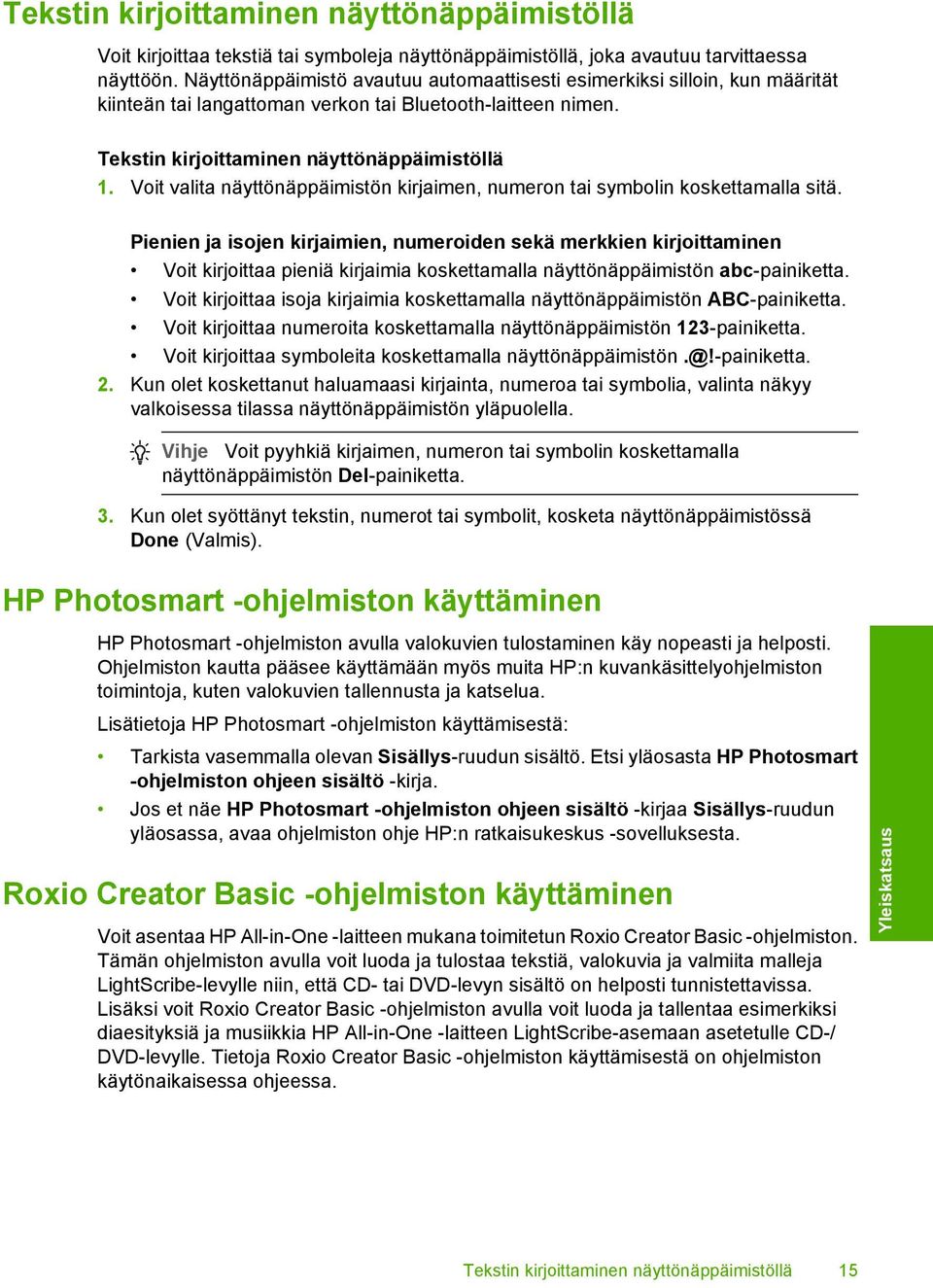

17 Tekstin kirjoittaminen näyttönäppäimistöllä Voit kirjoittaa tekstiä tai symboleja näyttönäppäimistöllä, joka avautuu tarvittaessa näyttöön. Näyttönäppäimistö avautuu automaattisesti esimerkiksi silloin, kun määrität kiinteän tai langattoman verkon tai Bluetooth-laitteen nimen. Tekstin kirjoittaminen näyttönäppäimistöllä 1. Voit valita näyttönäppäimistön kirjaimen, numeron tai symbolin koskettamalla sitä. Pienien ja isojen kirjaimien, numeroiden sekä merkkien kirjoittaminen Voit kirjoittaa pieniä kirjaimia koskettamalla näyttönäppäimistön abc-painiketta. Voit kirjoittaa isoja kirjaimia koskettamalla näyttönäppäimistön ABC-painiketta. Voit kirjoittaa numeroita koskettamalla näyttönäppäimistön 123-painiketta. Voit kirjoittaa symboleita koskettamalla 2. Kun olet koskettanut haluamaasi kirjainta, numeroa tai symbolia, valinta näkyy valkoisessa tilassa näyttönäppäimistön yläpuolella. Vihje Voit pyyhkiä kirjaimen, numeron tai symbolin koskettamalla näyttönäppäimistön Del-painiketta. 3. Kun olet syöttänyt tekstin, numerot tai symbolit, kosketa näyttönäppäimistössä Done (Valmis). HP Photosmart -ohjelmiston käyttäminen HP Photosmart -ohjelmiston avulla valokuvien tulostaminen käy nopeasti ja helposti. Ohjelmiston kautta pääsee käyttämään myös muita HP:n kuvankäsittelyohjelmiston toimintoja, kuten valokuvien tallennusta ja katselua. Lisätietoja HP Photosmart -ohjelmiston käyttämisestä: Tarkista vasemmalla olevan Sisällys-ruudun sisältö. Etsi yläosasta HP Photosmart -ohjelmiston ohjeen sisältö -kirja. Jos et näe HP Photosmart -ohjelmiston ohjeen sisältö -kirjaa Sisällys-ruudun yläosassa, avaa ohjelmiston ohje HP:n ratkaisukeskus -sovelluksesta. Roxio Creator Basic -ohjelmiston käyttäminen Voit asentaa HP All-in-One -laitteen mukana toimitetun Roxio Creator Basic -ohjelmiston. Tämän ohjelmiston avulla voit luoda ja tulostaa tekstiä, valokuvia ja valmiita malleja LightScribe-levylle niin, että CD- tai DVD-levyn sisältö on helposti tunnistettavissa. Lisäksi voit Roxio Creator Basic -ohjelmiston avulla voit luoda ja tallentaa esimerkiksi diaesityksiä ja musiikkia HP All-in-One -laitteen LightScribe-asemaan asetetulle CD-/ DVD-levylle. Tietoja Roxio Creator Basic -ohjelmiston käyttämisestä on ohjelmiston käytönaikaisessa ohjeessa. Yleiskatsaus Tekstin kirjoittaminen näyttönäppäimistöllä 15

18 Luku 2 Yleiskatsaus 16 HP All-in-One yleistä

19 3 Lisätietojen hankkiminen HP All-in-One -laitteen määrittämisestä ja käyttämisestä on tietoja monissa lähteissä sekä painettuina että näytössä näkyvinä ohjeina. Asennusopas Asennusoppaassa on HP All-in-One -laitteen ja ohjelmiston asentamista koskevia ohjeita. Tee asennusoppaan toimet oikeassa järjestyksessä. Jos asennuksen aikana on ongelmia, katso vianmääritysohjeita asennusoppaasta tai tämän käytönaikaisen ohjeen kohdasta Vianmääritys, sivu 147. Perusopas Perusoppaassa on HP All-in-One -laitteen yleiskuvaus sekä perustehtävien vaiheittaiset ohjeet, vinkkejä vianmääritykseen ja teknisiä tietoja. HP Photosmart Essential -animaatiot HP Photosmart Essential -animaatiot on hauska, interaktiivinen tapa saada nopea yleiskuva HP All-in-One -laitteen mukana toimitetusta ohjelmistosta. Saat tietoja siitä, miten ohjelmistolla voidaan luoda, jakaa, järjestää ja tulostaa valokuvia. Käytönaikainen ohje Käytönaikainen ohje sisältää yksityiskohtaisia ohjeita HP All-in-One -laitteen kaikkien ominaisuuksien käyttämisestä. Toimintaohjeita-kohdassa on linkkejä, joiden avulla löydät helposti tietoja yleisimpien tehtävien suorittamisesta. HP All-in-One -yleiskuvaus -kohdassa on yleisiä tietoja HP All-in-One - laitteen päätoimintojen käyttämisestä. Vianmääritys-kohdassa on tietoja HP All-in-One -laitteen käyttämisessä mahdollisesti esiintyvien ongelmien ratkaisemisesta. Readme (Lueminut) Lueminut-tiedostossa on viimeisimmät tiedot, joita ei ehkä löydy muista julkaisusta. Lueminut-tiedosto on käytettävissä ohjelman asennuksen jälkeen. Jos käytössäsi on Internet-yhteys, voit katsoa lisätietoja ja saada tukea HP:n WWW-sivustosta. Web-sivustossa on saatavana teknistä tukea, ohjaimia, tarvikkeita sekä tilaustietoja. Lisätietojen hankkiminen Lisätietojen hankkiminen 17

20 Luku 3 Lisätietojen hankkiminen 18 Lisätietojen hankkiminen

21 4 HP All-in-One -laitteen määrittäminen käyttökuntoon Kun olet tehnyt kaikki asennusoppaassa kuvatut toimet, voit määrittää HP All-in-One -laitteen käyttökuntoon noudattamalla tämän osan ohjeita. Tässä osassa on tärkeitä, laitteen kokoonpanomäärityksiin liittyviä tietoja. Tässä osassa käsitellään seuraavia aiheita: Omien asetusten määrittäminen Tietoja tietokoneen yhteydestä Yhteyden muodostaminen verkkoon Määrittäminen käyttökuntoon Omien asetusten määrittäminen Voit muuttaa HP All-in-One -laitteen asetuksia siten, että laite toimii haluamallasi tavalla. Voit esimerkiksi määrittää yleisiä laiteasetuksia, kuten viestien ja ilmoitusten näyttökielen. Voit myös palauttaa laitteen asetukset sellaisiksi, kuin ne olivat hankkiessasi laitteen. Tämä toiminto poistaa kaikki määrittämäsi asetukset. Tässä osassa käsitellään seuraavia aiheita: Kielen ja maan/alueen määrittäminen Äänenvoimakkuuden säätäminen Oletuspaperilokeron määrittäminen PictBridge/DPOF/uPnP-tulostamista varten Valokuvien nopean selaamisen ottaminen käyttöön Paperilokeron määrittäminen Bluetooth-laitteesta tulostamista varten Tehdasasetusten palauttaminen Diaesityksen toistaminen näytössä CD-/DVD-aseman jakaminen Kielen ja maan/alueen määrittäminen Kieliasetus määrittää kielen, jolla HP All-in-One -laite näyttää näyttöön tulevat sanomat. Maa/alue-asetus määrittää tulostuksen oletuspaperikoot ja -asettelut. Voit muuttaa näitä asetuksia milloin tahansa toimimalla seuraavasti: Kielen asettaminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Preferences (Asetukset). 3. Kosketa Set Language (Aseta kieli). 4. Kosketa kieltä, jonka haluat valita. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 5. Kun näyttöön tulee vahvistuskehote, vahvista valinta koskettamalla Yes (Kyllä) tai valitse jokin muu kieli koskettamalla No (Ei). HP All-in-One -laitteen määrittäminen käyttökuntoon 19

22 Luku 4 Määrittäminen käyttökuntoon Maa- ja aluekohtaisen asetuksen määrittäminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Preferences (Asetukset). 3. Kosketa Set Country/Region (Aseta maa/alue). 4. Valitse haluamasi maa/alue koskettamalla sitä. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 5. Kun näyttöön tulee vahvistuskehote, vahvista valinta koskettamalla Yes (Kyllä) tai valitse jokin muu maa/alue koskettamalla No (Ei). Äänenvoimakkuuden säätäminen HP All-in-One -laitteessa on kolme äänenvoimakkuustasoa laitteen tapahtumien ja virheiden merkkiäänille. Oletusasetus on Medium (Keskitaso). Äänenvoimakkuuden säätäminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Preferences (Asetukset). 3. Kosketa Sound Effects Volume (Äänitehostevoimakkuus) ja kosketa sitten haluamaasi äänenvoimakkuusasetusta. Oletuspaperilokeron määrittäminen PictBridge/DPOF/uPnP-tulostamista varten Aseta oletuspaperilokero, jota käytetään tulostettaessa valokuvia Pictbridge-laitteesta, DPOF-tiedostosta tai UPnP-laitteesta. Oletusasetus on Photo Tray (Valokuvalokero). Oletuspaperilokeron määrittäminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Preferences (Asetukset). 3. Kosketa PictBridge/DPOF/uPnP Tray Select (PictBridge/DPOF/uPnP-lokeron valinta). 4. Kosketa Main Tray (Päälokero) tai Photo Tray (Valokuvalokero). Valokuvien nopean selaamisen ottaminen käyttöön Voit määrittää HP All-in-One -laitteen valokuvien selaamisen nopeammaksi kirjoittamalla muistikortille pieniä pikkukuvia. Pikkukuvat vievät vain vähän tallennustilaa, ja niitä käytetään kortin valokuvien selaamisen nopeuttamiseen. Huomautus Oletusasetus on, että toiminto on käytössä. Nopean selaamisen ottaminen käyttöön ja poistaminen käytöstä 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 20 HP All-in-One -laitteen määrittäminen käyttökuntoon

23 3. Vieritä vaihtoehtoja koskettamalla -painiketta ja kosketa sitten Enable Faster Browsing (Ota nopea selaaminen käyttöön). 4. Ota se käyttöön koskettamalla On (Käytössä) tai poista se käytöstä koskettamalla Off (Ei käytössä). Paperilokeron määrittäminen Bluetooth-laitteesta tulostamista varten Määritä oletuspaperilokero, jota käytetään tulostettaessa valokuvia Bluetooth-laitteesta. Paperilokeron määrittäminen tulostusta Bluetooth-laitteesta varten 1. Kosketa Setup (Asetukset). 2. Kosketa Bluetooth. Määrittäminen käyttökuntoon Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Default Paper Tray (Oletuspaperilokero). 4. Kosketa Main Tray (Päälokero) tai Photo Tray (Valokuvalokero). Tehdasasetusten palauttaminen Voit palauttaa alkuperäiset, HP All-in-One -laitteessa ostohetkellä olleet tehdasasetukset. Huomautus Tehdasasetusten palauttaminen ei vaikuta muutoksiin, joita olet tehnyt skannausasetuksiin ja maa/alue-asetuksiin. Voit palauttaa tehdasasetukset ainoastaan ohjauspaneelista. Tehdasasetusten palauttaminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 3. Vieritä vaihtoehtoja koskettamalla -painiketta ja kosketa sitten Restore Factory Defaults (Palauta tehdasasetukset). Tehdasasetukset palautetaan. Diaesityksen toistaminen näytössä Voit määrittää HP All-in-One -laitteen toistamaan tietokoneen näytönsäästäjää muistuttavan diaesityksen näytössä silloin, kun laitetta ei käytetä. Omien asetusten määrittäminen 21

24 Luku 4 Määrittäminen käyttökuntoon Voit ottaa käyttöön kaksi erityyppistä diaesitystä: Store Demo (Esittelytila): Toistetaan laitteen ominaisuuksia esittelevä diaesitys, kun HP All-in-One -laite on ollut käyttämättömänä minuutin ajan. Diaesitystä toistetaan, kunnes jotain painiketta painetaan tai laitetta käytetään. Jos HP All-in-One -laite on käyttämättä kahdeksan tuntia, näytön virta katkeaa. Huomautus HP suosittelee Store Demo (Esittelytila) -toiminnon pitämistä poissa käytöstä. Tips Slideshow (Vihjeitä-diaesitys): Diaesitys toistetaan vasta, kun laitteesta on tulostettu. HP All-in-One -laite näyttää joukon ennalta määritettyjä dioja, joissa on tietoja laitteen erikoisominaisuuksista. Diaesitys toistetaan kerran, minkä jälkeen näyttöön tulee päävalikko. Esittelytilan ottaminen käyttöön ja poistaminen käytöstä 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 3. Vieritä vaihtoehtoja koskettamalla -painiketta ja kosketa sitten Store Demo (Esittelytila). 4. Ota se käyttöön koskettamalla On (Käytössä) tai poista se käytöstä koskettamalla Off (Ei käytössä). Vihje-diaesityksen ottaminen käyttöön ja poistaminen käytöstä 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 3. Vieritä vaihtoehtoja koskettamalla -painiketta ja kosketa sitten Tips Slideshow (Vihjeitä-diaesitys). 4. Ota se käyttöön koskettamalla On (Käytössä) tai poista se käytöstä koskettamalla Off (Ei käytössä). CD-/DVD-aseman jakaminen Voit määrittää HP All-in-One -laitteen asetukset niin, että LightScribe-CD/DVD-asemaa voi käyttää vain HP All-in-One -laitteesta, vain siihen kytketyssä Windows-tietokoneesta tai sekä HP All-in-One -laitteesta että Windows-tietokoneesta. Huomautus Oletusasetus on, että asemaa voi käyttää sekä HP All-in-One -laitteesta että Windows-tietokoneesta. CD- tai DVD-aseman jakamisen mahdollistaminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 22 HP All-in-One -laitteen määrittäminen käyttökuntoon

25 3. Kosketa Share CD/DVD Drive (Jaa CD/DVDasema). 4. Tee jokin seuraavista: Kosketa Share (Jaa), jos haluat, että asemaa voi käyttää sekä HP All-in-One -laitteesta että siihen kytketystä Windows-tietokoneesta (oletusasetus). Kosketa Computer Only (Vain tietokone), jos haluat, että asemaa voi käyttää vain laitteeseen kytketystä Windows-tietokoneesta. Kosketa Device Only (Vain laite), jos haluat, että asemaa voi käyttää vain HP All-in-One -laitteesta. Tietoja tietokoneen yhteydestä HP All-in-One -laitteessa on USB-portti, joten se voidaan liittää suoraan tietokoneeseen USB-kaapelin välityksellä. Voit myös liittää HP All-in-One -laitteen kiinteään tai langattomaan verkkoon. Lisäksi sisäisen Bluetooth -tekniikan ansiosta HP All-in-One -laitteella voi tulostaa Bluetooth -laitteista. Tässä osassa käsitellään seuraavia aiheita: Tuetut liitäntätyypit Kytkeminen Ethernet-kaapelilla Yhteyden muodostaminen käyttämällä integroitua WLAN verkkoa Liittäminen käyttämällä integroitua langatonta Bluetooth -kytkentää Tulostimen jakaminen Määrittäminen käyttökuntoon Tuetut liitäntätyypit Kuvaus Kytkettyjen tietokoneiden suositeltava määrä (jotta suorituskyky olisi paras mahdollinen) Tuetut ohjelmistotoiminnot Asennusohjeet USB-liitäntä Yksi tietokone liitettynä USB-kaapelilla HP All-in-One -laitteen takana olevaan USB 2.0 High Speed -porttiin. Kaikki toiminnot ovat tuettuja, Webscantoimintoa lukuun ottamatta. Lisätietoja on asennusoppaassa. Kiinteä Ethernet-yhteys Enintään viisi tietokonetta liitettynä HP All-in-One - laitteeseen keskittimen tai reitittimen välityksellä. Kaikkia toimintoja tuetaan (mukaan lukien Webscan). Noudata kohdan Kiinteän verkon asennus, sivu 30 ohjeita. Integroitu langaton WLAN yhteys Enintään viisi tietokonetta liitettynä langattoman reitittimen kautta (perusrakennetila). Kaikkia toimintoja tuetaan (mukaan lukien Webscan). Noudata kohdassa Integroidun langattoman WLAN verkon asetusten määrittäminen, sivu 32 olevia ohjeita. Integroitu langaton Bluetooth -yhteys Yksi Bluetoothyhteensopiva laite tai tietokone. Tulostaminen Bluetoothyhteensopivasta laitteesta, kuten PDAlaitteesta tai kamerapuhelimesta, tai Noudata kohdan Liittäminen käyttämällä integroitua langatonta Bluetooth -kytkentää, sivu 24 ohjeita. Tietoja tietokoneen yhteydestä 23

26 Luku 4 (jatkoa) Määrittäminen käyttökuntoon Kuvaus Tulostimen jakaminen Kytkettyjen tietokoneiden suositeltava määrä (jotta suorituskyky olisi paras mahdollinen) Viisi. Isäntäkoneessa tulee olla virta kytkettynä, sillä muuten muut koneet eivät voi käyttää HP All-in-One -laitetta tulostamiseen. Tuetut ohjelmistotoiminnot Bluetoothyhteensopivasta tietokoneesta. Kaikki isäntätietokoneessa olevat toiminnot ovat tuettuja. Muiden tietokoneiden toiminnoista tuetaan ainoastaan tulostusta. Asennusohjeet Noudata kohdan Tulostimen jakaminen, sivu 29 ohjeita. Kytkeminen Ethernet-kaapelilla HP All-in-One tukee sekä 10 Mb/s:n että 100 Mb/s:n Ethernet-verkkoyhteyksiä. Kohdassa Kiinteän verkon asennus, sivu 30 on yksityiskohtaisia tietoja HP All-in-One -laitteen kytkemisestä kiinteään Ethernet-verkkoon. Yhteyden muodostaminen käyttämällä integroitua WLAN verkkoa HP All-in-One -laitteessa on sisäinen, langatonta verkkoa tukeva verkko-osa. Kohdassa Integroidun langattoman WLAN verkon asetusten määrittäminen, sivu 32 on yksityiskohtaisia tietoja HP All-in-One -laitteen kytkemisestä langattomaan (802.11) verkkoon. Liittäminen käyttämällä integroitua langatonta Bluetooth -kytkentää Integroitu langaton Bluetooth -yhteys mahdollistaa kuvien tulostamisen useimmista Bluetooth-laitteista, myös tietokoneista. Tässä osassa käsitellään seuraavia aiheita: Laitteen nimen ja osoitteen etsiminen HP All-in-One -laitteen Bluetooth-suojauksen määrittäminen Tulostaminen tietokoneesta Bluetooth -yhteydellä Laitteen nimen ja osoitteen etsiminen Toiset Bluetooth-laitteet vaihtavat laiteosoitteita viestiessään keskenään, minkä takia yhteyden muodostaminen voi edellyttää HP All-in-One -laitteen laiteosoitteen selvittämistä. Jotkin Bluetooth-laitteet myös näyttävät tulostimen nimen, kun laitteet yhdistetään toisiinsa. Jos et halua, että HP All-in-One -laitteen nimenä käytetään oletusnimeä, voit muuttaa laitenimen. 24 HP All-in-One -laitteen määrittäminen käyttökuntoon

27 HP All-in-One -laitteen osoitteen selvittäminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Device Address (Laiteosoite). Device Address (Laiteosoite) on vain luku -tyyppinen. 4. Voit kirjoittaa osoitteen laitteeseen noudattamalla Bluetooth-laitteen mukana toimitettuja ohjeita. 5. Poistu Setup (Asetukset)-valikosta valitsemalla OK. Määrittäminen käyttökuntoon HP All-in-One -laitteen laitenimen vaihtaminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Device Name (Laitteen nimi). Huomautus C8100. HP All-in-One -laitteen nimeksi on ennalta määritetty Photosmart 4. Kosketa Change (Muuta). 5. Kirjoita uusi nimi näyttönäppäimistöllä. 6. Kun olet kirjoittanut HP All-in-One -laitteelle uuden nimen, kosketa OK. Kirjoittamasi nimi näkyy Bluetooth-laitteessa, kun olet muodostanut yhteyden HP All-in-One -laitteeseen tulostamista varten. 7. Voit poistua Setup (Asetukset) valikosta koskettamalla OK. Aiheeseen liittyvää Tekstin kirjoittaminen näyttönäppäimistöllä, sivu 15 HP All-in-One -laitteen Bluetooth-suojauksen määrittäminen Voit ottaa tulostimen suojausasetukset käyttöön HP All-in-One -laitteen Bluetoothvalikossa. Kosketa näytössä Setup (Asetukset) ja kosketa sitten Bluetooth. Bluetoothvalikossa voit vaatia tunnuksen tarkistusta, ennen kuin Bluetooth-laitteesta voi tulostaa HP All-in-One -laitteellesi määrittää HP All-in-One -laitteen näkyväksi tai näkymättömäksi toiminta-alueella oleville Bluetooth-laitteille. Tässä osassa käsitellään seuraavia aiheita: Tunnusten käyttäminen Bluetooth-laitteiden tunnistamisessa HP All-in-One -laitteen määrittäminen näkymättömäksi Bluetooth-laitteille Tietoja tietokoneen yhteydestä 25

28 Luku 4 Bluetooth-radion ottaminen käyttöön ja poistaminen käytöstä HP All-in-One -laitteen Bluetooth-asetusten palauttaminen Määrittäminen käyttökuntoon Tunnusten käyttäminen Bluetooth-laitteiden tunnistamisessa Voit määrittää HP All-in-One -laitteen suojaustasoksi Low (Alhainen) tai High (Korkea). Suojauksen oletusasetus on Low (Alhainen). Alhainen suojaustaso ei edellytä käyttöoikeuden tarkistusta. Low (Alhainen): Tämä on suojauksen oletusasetus. Heikko suojaustaso ei edellytä tunnusta, koska tunnistusta ei tueta. Mikä tahansa toiminta-alueella oleva Bluetoothlaite voi tulostaa tulostimen avulla. High (Korkea): Suuri suojaustaso edellyttää tunnusta, koska tunnistusta tuetaan. Bluetooth-laitteen pitää antaa tunnus, ennen kuin HP All-in-One sallii sen lähettää tulostustyön. Huomautus HP All-in-One -laitteen tunnukseksi on tehtaalla määritetty "0000". HP All-in-One -laitteen määrittäminen vaatimaan tunnuksen todentaminen 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Passkey (Tunnus). 4. Kosketa Change (Muuta). 5. Kirjoita uusi tunnus näyttönäppäimistöllä. Huomautus Tunnuksessa on oltava 1 4 numeroa. 6. Kun olet kirjoittanut tunnuksen, kosketa OK. Bluetooth-valikko avautuu. 7. Kosketa Security Level (Suojaustaso). 8. Kosketa High (Korkea). Korkea suojaustaso edellyttää käyttöoikeuden tarkistusta. Tunnuksen todentaminen on nyt määritetty HP All-in-One -laitteeseen. Aiheeseen liittyvää Tekstin kirjoittaminen näyttönäppäimistöllä, sivu 15 HP All-in-One -laitteen määrittäminen näkymättömäksi Bluetooth-laitteille HP All-in-One -laite voidaan määrittää niin, että se Visible to all (Näkyy kaikille) Bluetooth-laitteille (yleinen) tai Not visible (Ei näy) kaikille (yksityinen). Visible to all (Näkyy kaikille): mistä tahansa toiminta-alueella olevasta Bluetoothlaitteesta voidaan tulostaa HP All-in-One -laitteeseen. Not visible (Ei näy): vain niistä Bluetooth-laitteista, joihin on tallennettu HP All-in-One -laitteen osoite, voi tulostaa laitteeseen. 26 HP All-in-One -laitteen määrittäminen käyttökuntoon

29 Huomautus HP All-in-One -laitteen näkyvyysasetukseksi on tehtaalla määritetty Visible to all (Näkyy kaikille). HP All-in-One -laitteen määrittäminen näkymättömäksi 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Visibility (Näkyvyys). 4. Kosketa Not visible (Ei näy). HP All-in-One -laite ei ole sellaisten Bluetooth-laitteiden käytettävissä, jotka eivät ole tallentaneet sen laiteosoitetta. Bluetooth-radion ottaminen käyttöön ja poistaminen käytöstä Bluetooth-radio on oletusarvon mukaan toiminnassa, mistä ilmoitetaan HP All-in-One -laitteen etupaneelin sinisellä merkkivalolla. Radion on oltava toiminnassa, jotta Bluetooth-yhteys säilyy. Jos HP All-in-One -laite on liitettynä langalliseen tai langattomaan verkkoon ja käytössä on vain USB-yhteys, langaton yhteys ei kuitenkaan ole käytössä. Tällöin on tarpeetonta pitää langatonta yhteyttä toiminnassa. Bluetooth-radion ottaminen käyttöön ja poistaminen käytöstä 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Bluetooth Radio (Bluetooth-radio). 4. Kosketa On (Käytössä) tai Off (Ei käytössä). Määrittäminen käyttökuntoon HP All-in-One -laitteen Bluetooth-asetusten palauttaminen Kaikki HP All-in-One -laitteen Bluetooth-asetukset voi palauttaa tehdasasetuksiksi. Huomautus Valitse Reset Bluetooth (Palauta Bluetooth) vain, jos haluat palauttaa kaikki HP All-in-One -laitteen Bluetooth-asetukset alkuarvoihinsa. Bluetooth-asetusten palauttaminen tehdasasetuksiksi 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Bluetooth. Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Reset Bluetooth (Palauta Bluetooth). Tietoja tietokoneen yhteydestä 27

30 Luku 4 Määrittäminen käyttökuntoon Tulostaminen tietokoneesta Bluetooth -yhteydellä Bluetooth-yhteensopivasta tietokoneesta voidaan tulostaa nopeasti ja helposti kuvia suoraan Bluetooth-yhteyden kautta ilman kaapelia. Bluetooth-yhteyden avulla voit hyödyntää useimpia samoja tulostusominaisuuksia kuin USB-yhteyden avulla. Voit esimerkiksi tarkistaa tulostimen tilan ja mustekasettien arvioidun jäljellä olevan mustemäärän. Jotta voisit muodostaa yhteyden HP All-in-One -laitteeseen, tietokoneessa on oltava asennettuna Windows XP tai Windows Vista ja joko Microsoft Bluetooth - tai Widcomm Bluetooth -protokollapino. Tietokoneessa voi olla sekä Microsoft- että Widcommprotokollapino, mutta vain toista niistä käytetään muodostettaessa yhteys HP All-in-One -laitteeseen. Microsoft-protokollapino Jos tietokoneessa on asennettuna Windows XP ja Service Pack 2 tai Windows Vista, tietokoneessa on myös Microsoft Bluetooth -protokollapino. Microsoft-protokollapino mahdollistaa ulkoisen Bluetooth -sovittimen automaattisen asentamisen. Jos Bluetooth -sovittimesi tukee Microsoft-protokollapinoa mutta ei asennu automaattisesti, tietokoneessa ei ole Microsoft-protokollapinoa. Tarkista Bluetooth -sovittimen mukana toimitetuista ohjeista, tukeeko sovitin Microsoft-protokollapinoa. Widcomm-protokollapino: Jos käytössäsi on HP-tietokone, jossa on valmiina sisäinen Bluetooth -sovitin, tai jos olet asentanut HP bt450 -sovittimen, tällöin tietokoneessa on Widcomm-pino. Jos liität HP-tietokoneeseen HP:n bt450- sovittimen, se asentuu automaattisesti käyttämällä Widcomm-protokollapinoa. Asentaminen ja tulostaminen Microsoft-pinoa käyttämällä 1. Varmista, että HP All-in-One -ohjelmisto on asennettu tietokoneeseen. Huomautus Ohjelmiston asentamisen tarkoituksena on varmistaa, että Bluetooth -yhteyteen tarvittava tulostinajuri on käytettävissä. Jos ohjelmisto on jo asennettu, sitä ei tarvitse asentaa uudelleen. Jos haluat käyttää sekä USB- että Bluetooth -yhteyttä HP All-in-One -laitteeseen, asenna ensin USB-yhteys. Lisätietoja on asennusoppaassa. Jos et halua käyttää USB-yhteyttä, valitse Yhteystyyppi-näytön Suoraan tietokoneeseen -vaihtoehto. Valitse myös Kytke laite nyt -näytön alareunassa oleva Jos et voi kytkeä laitetta nyt... -valintaruutu. 2. Jos käytät tietokoneessa ulkoista Bluetooth -sovitinta, varmista, että tietokone on käynnistetty, ja liitä sitten Bluetooth -sovitin tietokoneen USB-porttiin. Jos tietokoneessa on Windows XP ja Service Pack 2 tai Windows Vista, Bluetooth -ajurit asentuvat automaattisesti. Jos ohjelma kehottaa valitsemaan Bluetooth -profiilin, valitse HCRP. Jos tietokoneessa on valmiina sisäinen Bluetooth -sovitin, varmista, että tietokone on käynnistetty. 3. Valitse Windowsin tehtäväpalkista Käynnistä ja sitten Tulostimet ja faksit (tai valitse Ohjauspaneeli ja sitten Tulostimet). 4. Kaksoisnapsauta Lisää tulostin -kuvaketta (tai valitse Lisää tulostin). 5. Valitse ensin Seuraava ja sitten Bluetooth-tulostin. 6. Suorita asennus loppuun noudattamalla näytön ohjeita. 7. Tulosta samalla tavalla kuin mistä tahansa tulostimesta. 28 HP All-in-One -laitteen määrittäminen käyttökuntoon

31 Asentaminen ja tulostaminen Widcomm-pinoa käyttämällä 1. Varmista, että HP All-in-One -ohjelmisto on asennettu tietokoneeseen. Huomautus Ohjelmiston asentamisen tarkoituksena on varmistaa, että Bluetooth -yhteyteen tarvittava tulostinajuri on käytettävissä. Jos ohjelmisto on jo asennettu, sitä ei tarvitse asentaa uudelleen. Jos haluat käyttää sekä USB- että Bluetooth -yhteyttä HP All-in-One -laitteeseen, asenna ensin USB-yhteys. Lisätietoja on asennusoppaassa. Jos et halua käyttää USB-yhteyttä, valitse Yhteystyyppi-näytön Suoraan tietokoneeseen -vaihtoehto. Valitse myös Kytke laite nyt -näytön alareunassa oleva Jos et voi kytkeä laitetta nyt... -valintaruutu. 2. Napsauta työpöydän tai tehtäväpalkin My Bluetooth Places -kuvaketta. 3. Valitse Näytä alueella olevat laitteet. 4. Kun käytettävissä olevat tulostimet ovat löytyneet, viimeistele asennus kaksoisnapsauttamalla HP All-in-One -laitteen nimeä. 5. Tulosta samalla tavalla kuin mistä tahansa tulostimesta. Tulostimen jakaminen Jos verkossa on useampia tietokoneita ja yhteen niistä on liitetty HP All-in-One USBkaapelin välityksellä, muut tietokoneet voivat tulostaa tällä tulostimella tulostimen jakamisen avulla. HP All-in-One -laitteeseen suoraan liitetty tietokone toimii tulostimen isäntäkoneena, ja siinä on kaikkien ohjelmistotoimintojen tuki. Toinen tietokone, josta käytetään nimitystä asiakas, voi käyttää vain laitteen tulostustoimintoja. Muut toimet on tehtävä isäntäkoneesta tai HP All-in-One -laitteen ohjauspaneelista. Tulostimen jakamisen käyttöönotto Windows-tietokoneessa Ohjeita on tietokoneen mukana toimitetussa käyttöoppaassa tai Windowsin käytönaikaisessa ohjeessa. Yhteyden muodostaminen verkkoon Tässä osassa kuvataan HP All-in-One -laitteen kytkeminen verkkoon sekä verkkoasetusten tarkasteleminen ja hallitseminen. Määrittäminen käyttökuntoon Jos haluat tehdä seuraavat toimet: Muodostaa yhteyden kiinteään verkkoon (Ethernet-verkkoon). Muodostaa yhteyden langattomaan verkkoon (perusrakenne), langattoman reitittimen kautta. Muodostaa yhteyden suoraan langattomaan käyttöön kykenevän tietokoneen kanssa ilman langatonta reititintä (Ad Hoc). Asentaa HP All-in-One -ohjelmiston käytettäväksi verkkoympäristössä. Lisätä yhteyksiä useisiin verkossa oleviin tietokoneisiin. Katso tämä osa: Kiinteän verkon asennus, sivu 30 Integroidun langattoman WLAN verkon asetusten määrittäminen, sivu 32 Langattoman ad hoc -verkon määrittäminen, sivu 36 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 40 Yhteyden muodostaminen muihin verkossa oleviin tietokoneisiin, sivu 40 Yhteyden muodostaminen verkkoon 29

32 Luku 4 (jatkoa) Jos haluat tehdä seuraavat toimet: Katso tämä osa: Määrittäminen käyttökuntoon Muuttaa HP All-in-One -laitteen USB-liitännän verkkoliitännäksi. Huomautus Toimi tämän osan ohjeiden mukaan, jos olet asentanut HP All-in-One - laitteen USB-yhteyden avulla ja haluat nyt päivittää laitteeseen langattoman verkkoyhteyden tai Ethernet-verkkoyhteyden. HP All-in-One -laitteen USB-liitännän muuttaminen verkkoliitännäksi, sivu 41 Tarkastella ja muuttaa verkkoasetuksia. Verkkoasetusten hallinta, sivu 41 Lukea vianmääritystietoja. Verkon vianmääritys, sivu 160 Huomautus Voit liittää HP All-in-One -laitteen kiinteään tai langattomaan verkkoon, mutta et molempiin samanaikaisesti. Kiinteän verkon asennus Tässä jaksossa kuvataan HP All-in-One -laitteen liittäminen reitittimeen, kytkimeen tai keskittimeen Ethernet-kaapelilla ja verkkoyhteydessä tarvittavan HP All-in-One -ohjelmiston asentaminen. Verkkoa sanotaan kiinteäksi verkoksi tai Ethernet-verkoksi. HP All-in-One -laitteen liittäminen kiinteään verkkoon edellyttää seuraavia toimia: Kerää ensin kaikki tarvittavat laitteet ja järjestelmät. Muodosta sitten yhteys kiinteään verkkoon. Asenna lopuksi ohjelmisto. Katso tämä osa: Kiinteään verkkoon tarvittavat laitteet, sivu 30 HP All-in-One -laitteen verkkoliitäntä, sivu 31 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 40 Kiinteään verkkoon tarvittavat laitteet Ennen HP All-in-One -laitteen kytkemistä verkkoon varmista, että käytettävissä on seuraavat edellytykset. 30 HP All-in-One -laitteen määrittäminen käyttökuntoon

33 Toimiva Ethernet-verkko, johon sisältyy Ethernet-liitännällä varustettu reititin, kytkin tai keskitin. CAT-5-Ethernet-kaapeli. Vaikka tavalliset Ethernet-kaapelit näyttävät samanlaisilta kuin puhelinkaapelit, kaapeleita ei voi korvata keskenään. Molemmissa on erisuuri määrä johtimia ja lisäksi niiden liittimet ovat erilaiset. Ethernet-kaapeliliitin (RJ-45-liitin) on leveämpi ja paksumpi, ja siinä on aina 8 kosketinta. Puhelinliittimessä on 2-6 kosketinta. Pöytätietokone tai kannettava tietokone, jossa on Ethernet-liitäntä. Määrittäminen käyttökuntoon Huomautus HP All-in-One -laite tukee sekä 10 megabitin että 100 megabitin Ethernet-verkkoja. Varmista, että käyttämäsi verkkoliitäntäkortti toimii näillä nopeuksilla. HP All-in-One -laitteen verkkoliitäntä Voit liittää HP All-in-One -laitteen verkkoon sen takapaneelin Ethernet-portin kautta. HP All-in-One -laitteen liittäminen verkkoon 1. Irrota keltainen suojus HP All-in-One -laitteen takaa. Yhteyden muodostaminen verkkoon 31

34 Luku 4 2. Kytke Ethernet-kaapeli HP All-in-One -laitteen takana olevaan Ethernet-porttiin. Määrittäminen käyttökuntoon 3. Kytke Ethernet-kaapelin toinen pää Ethernet-reitittimen tai -kytkimen vapaaseen porttiin. 4. Kun olet liittänyt HP All-in-One -laitteen verkkoon, asenna ohjelmisto. Aiheeseen liittyvää Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 40 Integroidun langattoman WLAN verkon asetusten määrittäminen Kytke HP All-in-One -laite langattoman reitittimen tai tukiaseman (802.11) avulla, jotta langattoman verkon suorituskyky ja suojaus ovat parhaat mahdolliset. Kun verkon osat on yhdistetty langattoman reitittimen tai tukiaseman kautta, kokoonpanoa sanotaan perusrakenne- eli infrastruktuuriverkoksi. 32 HP All-in-One -laitteen määrittäminen käyttökuntoon

35 Langattomalla infrastruktuuriverkolla on seuraavat hyödyt ad hoc -verkkoon nähden: parempi verkkoturvallisuus parempi luotettavuus verkon joustavuus parempi suorituskyky, etenkin g -tilaa käytettäessä jaettu Internet-laajakaistayhteys Liitä HP All-in-One -laite langattomaan WLAN verkkoon suorittamalla seuraavat toimet: Kerää ensin kaikki tarvittavat laitteet ja järjestelmät. Katso tämä osa: Integroidun langattoman WLAN verkon käyttämiseen tarvittavat laitteet ja tiedot, sivu 33 Määrittäminen käyttökuntoon Liitä sitten HP All-in-One -laite langattomaan reitittimeen ja suorita ohjattu asennustoiminto. Asenna lopuksi ohjelmisto. Yhteyden muodostaminen integroituun langattomaan WLAN verkkoon, sivu 33 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 40 Integroidun langattoman WLAN verkon käyttämiseen tarvittavat laitteet ja tiedot HP All-in-One -laitteen liittämiseen langattomaan verkkoon tarvitaan alla mainitut tiedot ja laitteet. Langaton verkko, jossa on langaton reititin tai tukiasema. Kannettava tietokone tai pöytätietokone, joka tukee langatonta verkkokäyttöä tai jossa on verkkokortti (NIC). Tietokoneen tulee olla kytkettynä siihen langattomaan verkkoon, johon HP All-in-One -laite on tarkoitus asentaa. Internet-laajakaistayhteys (suositeltava), esimerkiksi kaapeli- tai DSL-yhteys. Jos HP All-in-One -laite liitetään langattomaan verkkoon, jossa on Internet-yhteys, kannattaa käyttää langatonta reititintä (käyttöpistettä tai tukiasemaa). Tällöin IPosoite määräytyy dynaamisesti DHCP-palvelun kautta. Verkkonimi (SSID). WEP-avain tai WPA-salasana (tarvittaessa). Yhteyden muodostaminen integroituun langattomaan WLAN verkkoon Ohjatun langattoman asennustoiminnon avulla on helppoa liittää HP All-in-One -laite verkkoon. Voit myös käyttää SecureEasySetup-sovellusta, jos langaton reititin tai tukiasema tukee sen käyttämistä. Langattoman reitittimen tai tukiaseman mukana Yhteyden muodostaminen verkkoon 33
