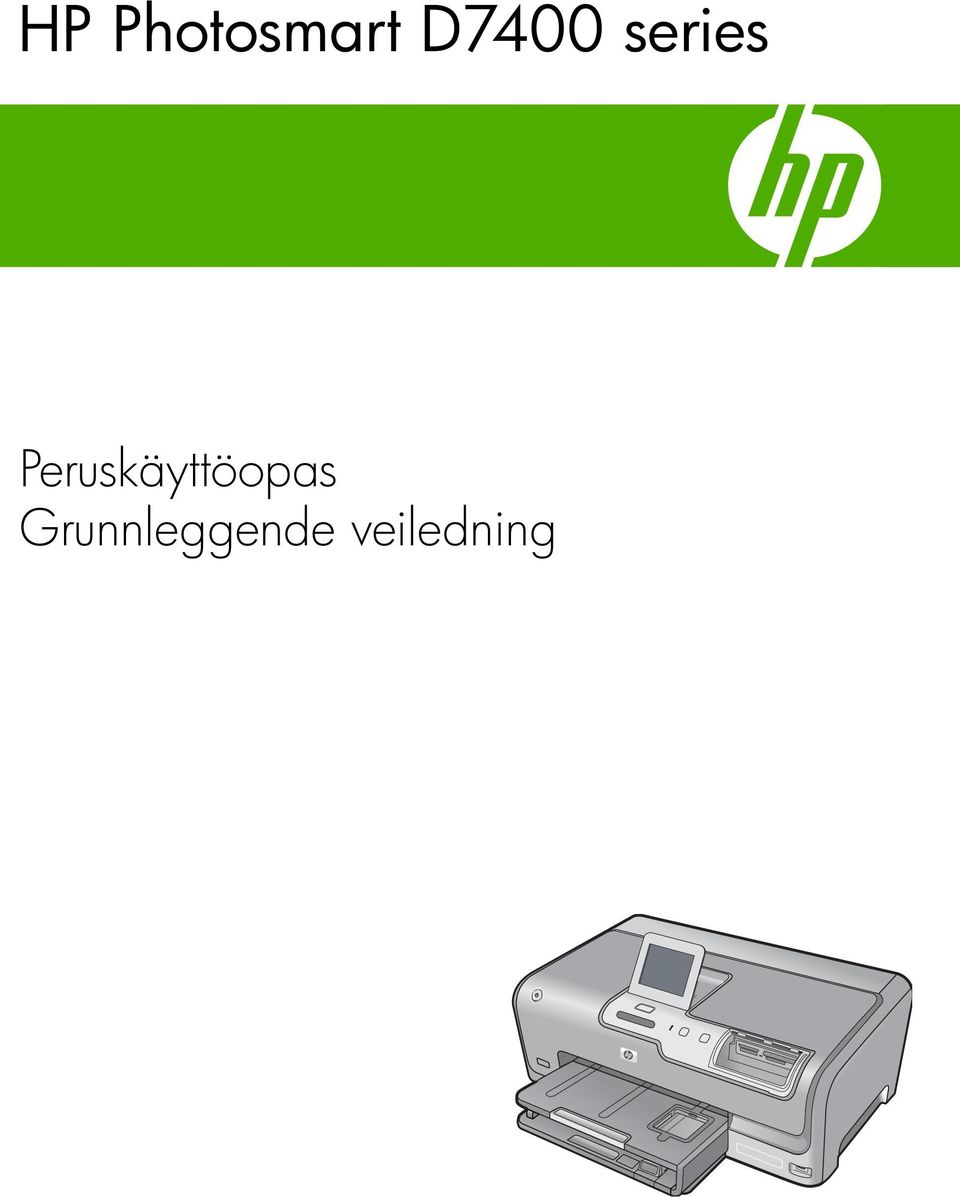

1 HP Photosmart D7400 series Peruskäyttöopas Grunnleggende veiledning

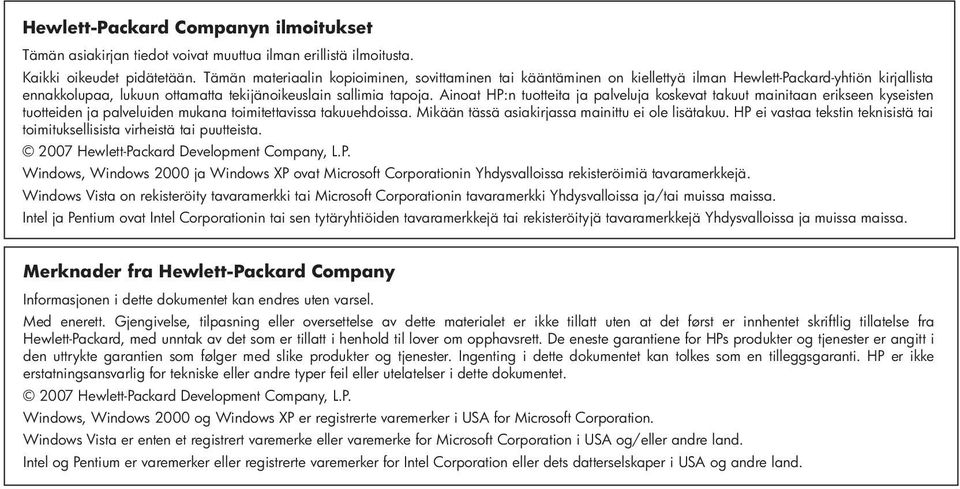

2 Hewlett-Packard Companyn ilmoitukset Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta. Kaikki oikeudet pidätetään. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä ilman Hewlett-Packard-yhtiön kirjallista ennakkolupaa, lukuun ottamatta tekijänoikeuslain sallimia tapoja. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Mikään tässä asiakirjassa mainittu ei ole lisätakuu. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista Hewlett-Packard Development Company, L.P. Windows, Windows 2000 ja Windows XP ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Windows Vista on rekisteröity tavaramerkki tai Microsoft Corporationin tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Intel ja Pentium ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Merknader fra Hewlett-Packard Company Informasjonen i dette dokumentet kan endres uten varsel. Med enerett. Gjengivelse, tilpasning eller oversettelse av dette materialet er ikke tillatt uten at det først er innhentet skriftlig tillatelse fra Hewlett-Packard, med unntak av det som er tillatt i henhold til lover om opphavsrett. De eneste garantiene for HPs produkter og tjenester er angitt i den uttrykte garantien som følger med slike produkter og tjenester. Ingenting i dette dokumentet kan tolkes som en tilleggsgaranti. HP er ikke erstatningsansvarlig for tekniske eller andre typer feil eller utelatelser i dette dokumentet Hewlett-Packard Development Company, L.P. Windows, Windows 2000 og Windows XP er registrerte varemerker i USA for Microsoft Corporation. Windows Vista er enten et registrert varemerke eller varemerke for Microsoft Corporation i USA og/eller andre land. Intel og Pentium er varemerker eller registrerte varemerker for Intel Corporation eller dets datterselskaper i USA og andre land.

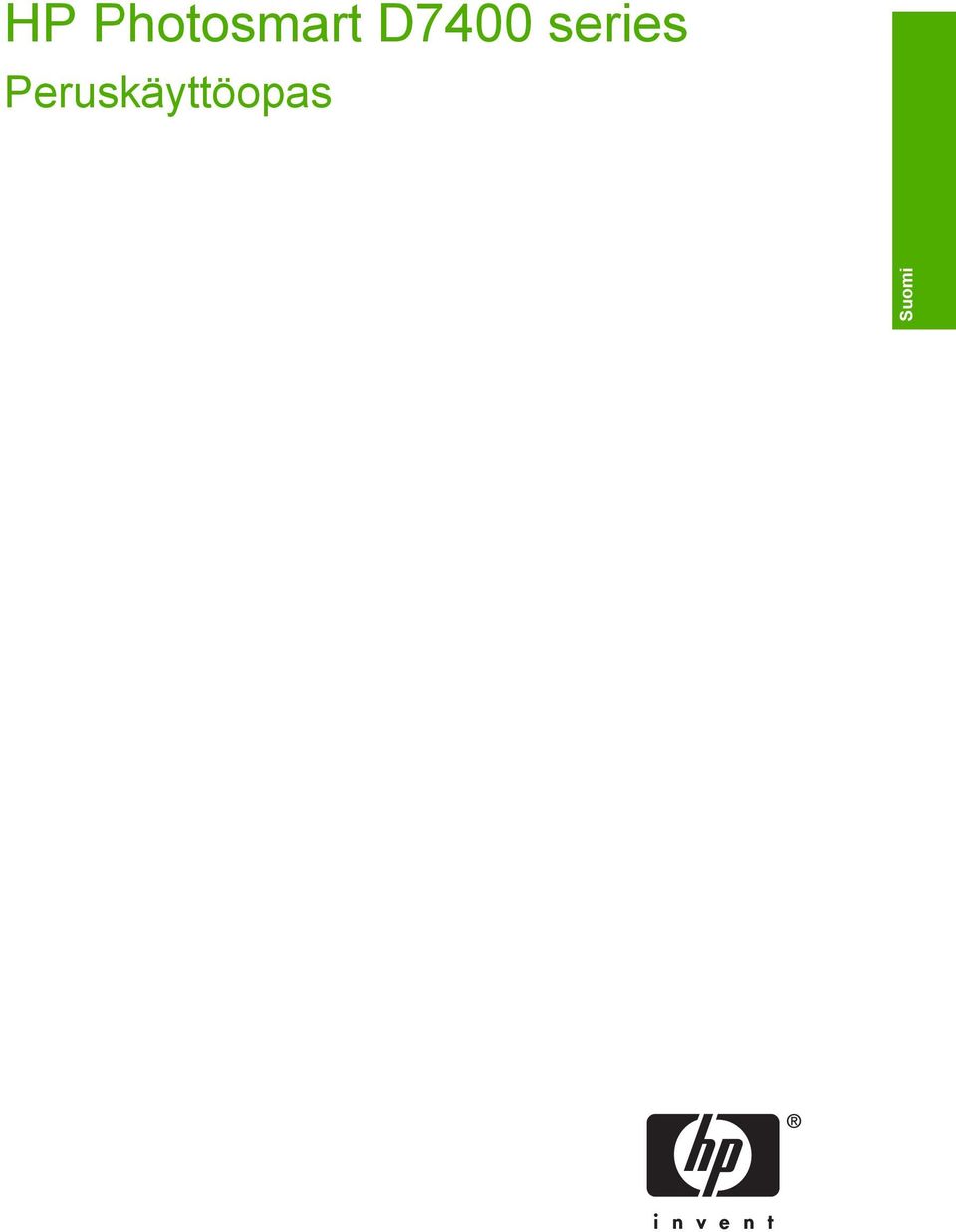

3 HP Photosmart D7400 series Peruskäyttöopas Suomi

4 Sisältö 1 HP Photosmart - yleistä HP Photosmart -laitteen yleiskatsaus...5 Ohjauspaneelin toiminnot...6 Lisätietojen hankkiminen...7 Suomi 2 Verkkoasetukset Kiinteän verkon asennus...8 Integroidun langattoman WLAN verkon asetusten määrittäminen...11 Langattoman ad hoc -verkon määrittäminen...14 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen...18 Yhteyden muodostaminen muihin verkossa oleviin tietokoneisiin...18 HP Photosmart -laitteen USB-liitännän muuttaminen verkkoliitännäksi...19 Verkkoasetusten hallinta HP Photosmart -laitteen toimintojen käyttäminen Paperin lisääminen...23 Paperitukosten ehkäiseminen...25 Valokuvien katseleminen, valitseminen ja tulostaminen...26 Arvioitujen mustemäärien tarkistaminen...27 Mustekasettien vaihtaminen Vianmääritys ja tuki Ohjelmiston poisto ja uudelleenasennus...31 Laitteiston asennuksen vianmääritys...31 Verkon vianmääritys...33 Paperitukosten poistaminen...38 Tietoja mustekaseteista ja tulostuspäästä...39 Tukiprosessi Tekniset tiedot Järjestelmävaatimukset...41 Tuotetiedot...41 Energy Star -huomautus...41 Mustekasettien riittoisuus...42 Ilmoituksia säädöksistä...42 Takuu HP Photosmart D7400 series

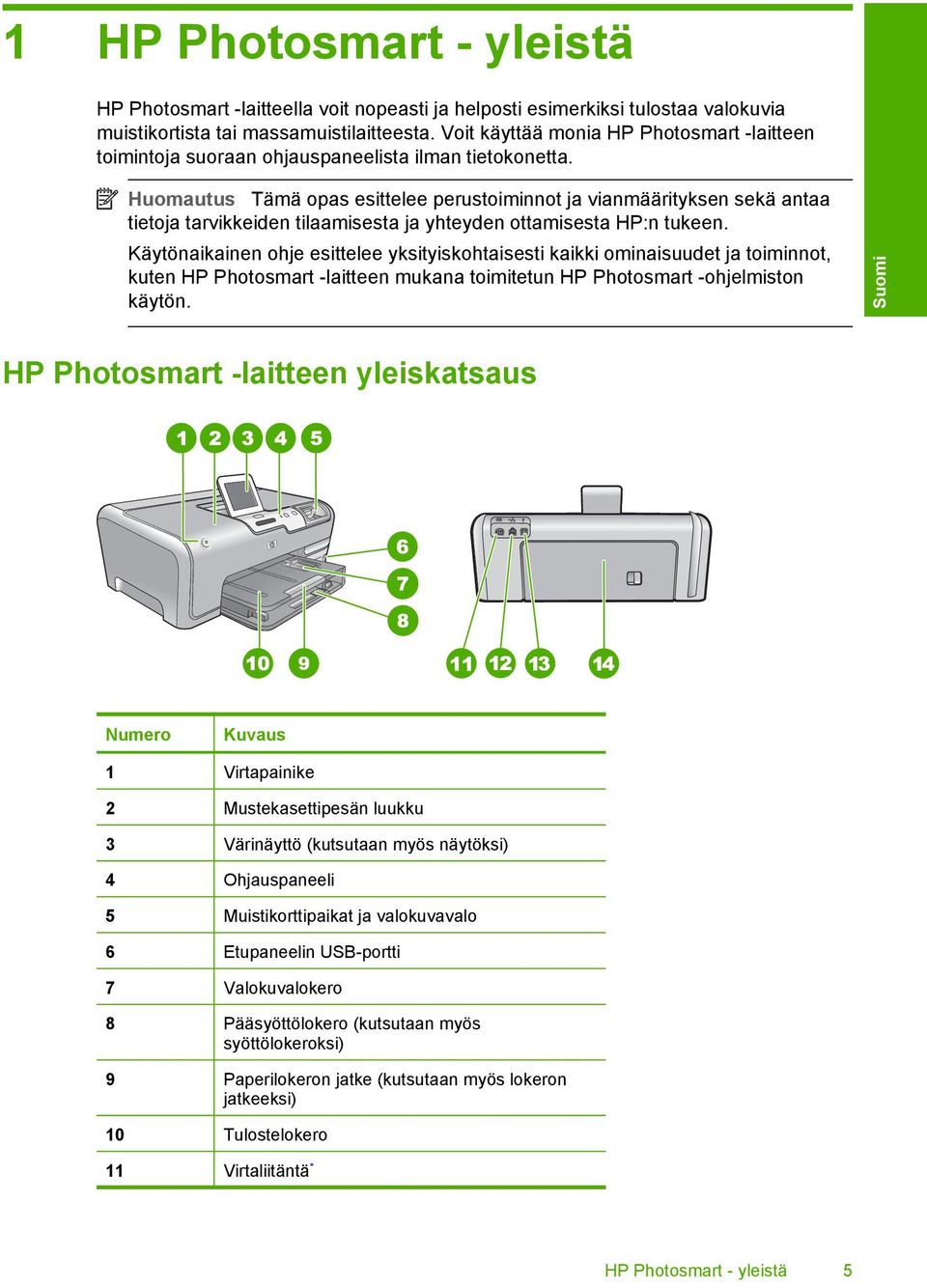

5 1 HP Photosmart - yleistä HP Photosmart -laitteella voit nopeasti ja helposti esimerkiksi tulostaa valokuvia muistikortista tai massamuistilaitteesta. Voit käyttää monia HP Photosmart -laitteen toimintoja suoraan ohjauspaneelista ilman tietokonetta. Huomautus Tämä opas esittelee perustoiminnot ja vianmäärityksen sekä antaa tietoja tarvikkeiden tilaamisesta ja yhteyden ottamisesta HP:n tukeen. Käytönaikainen ohje esittelee yksityiskohtaisesti kaikki ominaisuudet ja toiminnot, kuten HP Photosmart -laitteen mukana toimitetun HP Photosmart -ohjelmiston käytön. Suomi HP Photosmart -laitteen yleiskatsaus Numero Kuvaus 1 Virtapainike 2 Mustekasettipesän luukku 3 Värinäyttö (kutsutaan myös näytöksi) 4 Ohjauspaneeli 5 Muistikorttipaikat ja valokuvavalo 6 Etupaneelin USB-portti 7 Valokuvalokero 8 Pääsyöttölokero (kutsutaan myös syöttölokeroksi) 9 Paperilokeron jatke (kutsutaan myös lokeron jatkeeksi) 10 Tulostelokero 11 Virtaliitäntä * HP Photosmart - yleistä 5

6 Luku 1 (jatkoa) Numero Kuvaus 12 Ethernet-portti 13 Takaosan USB-portti 14 Takaluukku * Laite on tarkoitettu käytettäväksi vain HP:n toimittaman verkkolaitteen kanssa. Suomi Ohjauspaneelin toiminnot Seuraavassa kuvassa ja siihen liittyvässä taulukossa esitellään HP Photosmart -laitteen ohjauspaneelin toiminnot. Numero Nimi ja kuvaus 1 Display (Näyttö): Tässä näytössä näkyvät valikot, valokuvat ja ilmoitukset. Kosketusnäyttöä voi säätää eri kohtiin. Näin käyttäjä voi muuttaa näytön kulmaa laitteen sijainnin ja valaistuksen mukaan. 2 Print Photos (Tulosta valokuvat): Sen mukaan, käytetäänkö valokuvia View (Näytä)-, Print (Tulosta)- vai Create (Luo) -valikosta, Print Photos (Tulosta valokuvat) -painiketta painamalla avataan Print Preview (Esikatselu) -näyttö tai tulostetaan valitut valokuvat. Jos valokuvia ei ole valittuna, näyttöön tulee kehote, jossa kysytään, haluatko tulostaa kaikki kortilla tai tallennuslaitteessa olevat valokuvat. 3 Wireless light (Langattoman laitteen merkkivalo): Ilmaisee, että langaton b/ g -radiolähetin on käytössä. 4 Attention light (Huomio-merkkivalo): Ilmaisee häiriön. Katso lisätietoja näytöstä. 5 Cancel (Peruuta): lopettaa meneillään olevan toiminnon tai poistuu valikosta tai asetuksista. 6 HP Photosmart D7400 series

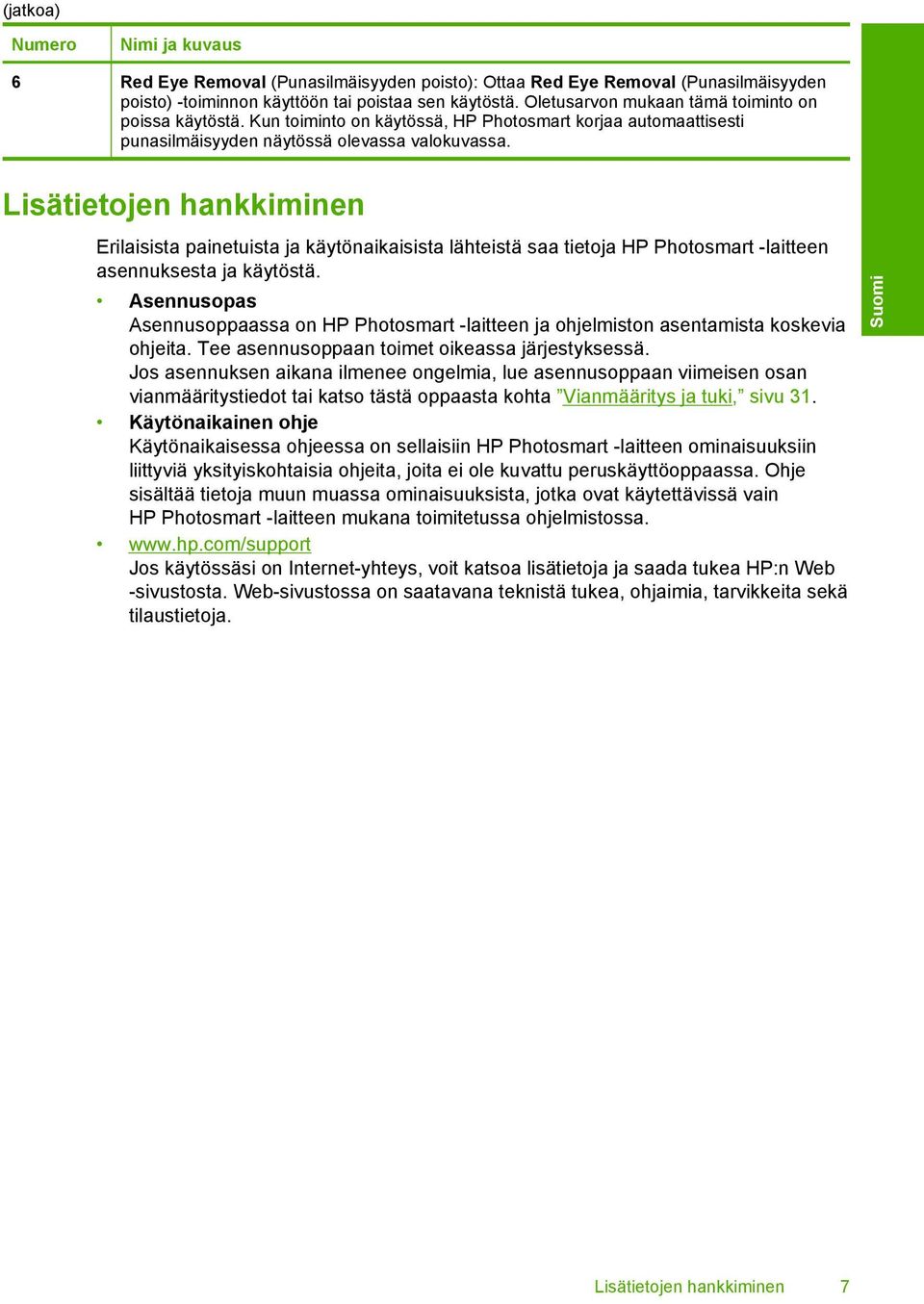

7 (jatkoa) Numero Nimi ja kuvaus 6 Red Eye Removal (Punasilmäisyyden poisto): Ottaa Red Eye Removal (Punasilmäisyyden poisto) -toiminnon käyttöön tai poistaa sen käytöstä. Oletusarvon mukaan tämä toiminto on poissa käytöstä. Kun toiminto on käytössä, HP Photosmart korjaa automaattisesti punasilmäisyyden näytössä olevassa valokuvassa. Lisätietojen hankkiminen Erilaisista painetuista ja käytönaikaisista lähteistä saa tietoja HP Photosmart -laitteen asennuksesta ja käytöstä. Asennusopas Asennusoppaassa on HP Photosmart -laitteen ja ohjelmiston asentamista koskevia ohjeita. Tee asennusoppaan toimet oikeassa järjestyksessä. Jos asennuksen aikana ilmenee ongelmia, lue asennusoppaan viimeisen osan vianmääritystiedot tai katso tästä oppaasta kohta Vianmääritys ja tuki, sivu 31. Käytönaikainen ohje Käytönaikaisessa ohjeessa on sellaisiin HP Photosmart -laitteen ominaisuuksiin liittyviä yksityiskohtaisia ohjeita, joita ei ole kuvattu peruskäyttöoppaassa. Ohje sisältää tietoja muun muassa ominaisuuksista, jotka ovat käytettävissä vain HP Photosmart -laitteen mukana toimitetussa ohjelmistossa. Jos käytössäsi on Internet-yhteys, voit katsoa lisätietoja ja saada tukea HP:n Web -sivustosta. Web-sivustossa on saatavana teknistä tukea, ohjaimia, tarvikkeita sekä tilaustietoja. Suomi Lisätietojen hankkiminen 7

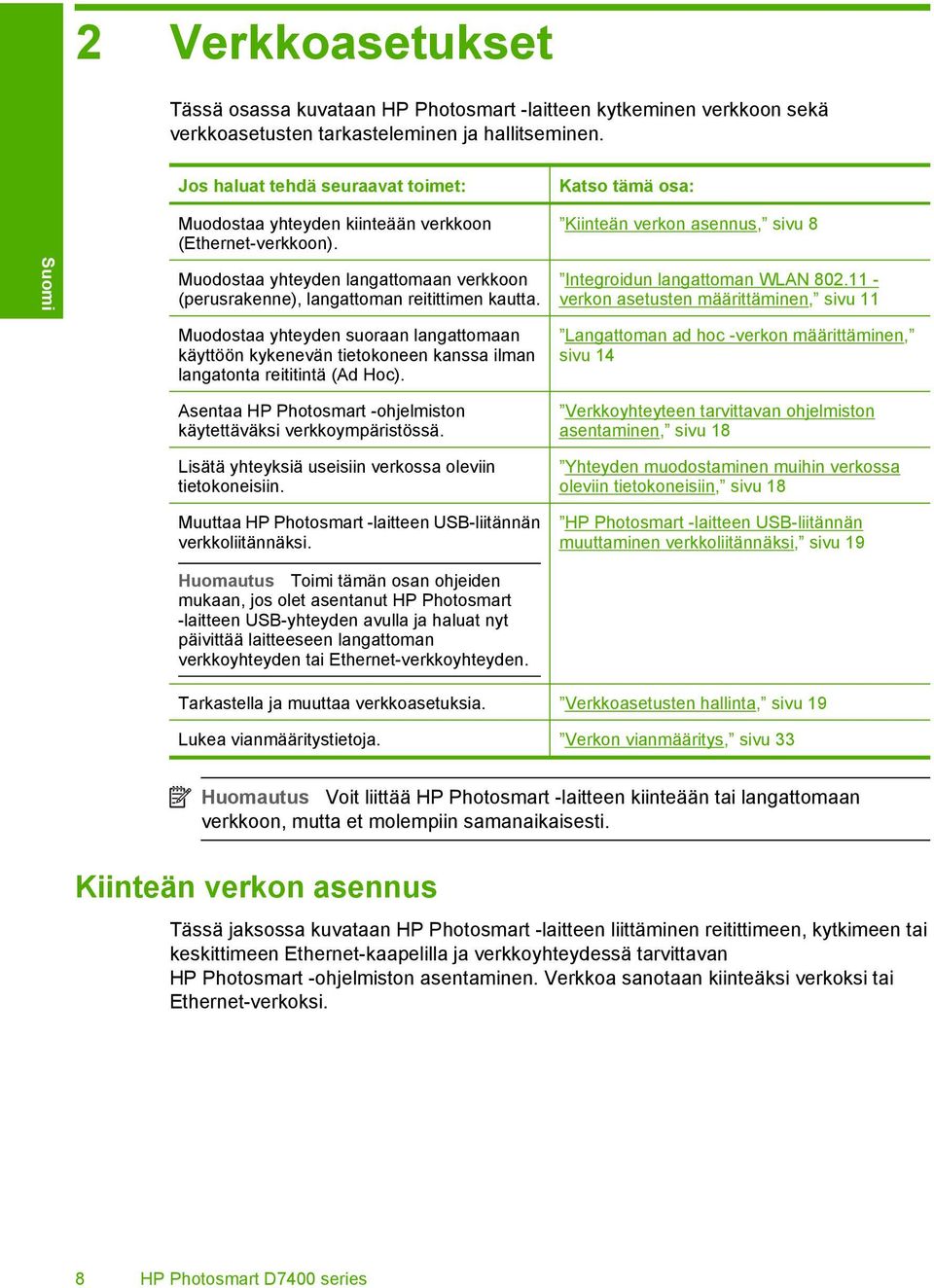

8 2 Verkkoasetukset Tässä osassa kuvataan HP Photosmart -laitteen kytkeminen verkkoon sekä verkkoasetusten tarkasteleminen ja hallitseminen. Suomi Jos haluat tehdä seuraavat toimet: Muodostaa yhteyden kiinteään verkkoon (Ethernet-verkkoon). Muodostaa yhteyden langattomaan verkkoon (perusrakenne), langattoman reitittimen kautta. Muodostaa yhteyden suoraan langattomaan käyttöön kykenevän tietokoneen kanssa ilman langatonta reititintä (Ad Hoc). Asentaa HP Photosmart -ohjelmiston käytettäväksi verkkoympäristössä. Lisätä yhteyksiä useisiin verkossa oleviin tietokoneisiin. Muuttaa HP Photosmart -laitteen USB-liitännän verkkoliitännäksi. Huomautus Toimi tämän osan ohjeiden mukaan, jos olet asentanut HP Photosmart -laitteen USB-yhteyden avulla ja haluat nyt päivittää laitteeseen langattoman verkkoyhteyden tai Ethernet-verkkoyhteyden. Katso tämä osa: Kiinteän verkon asennus, sivu 8 Integroidun langattoman WLAN verkon asetusten määrittäminen, sivu 11 Langattoman ad hoc -verkon määrittäminen, sivu 14 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 18 Yhteyden muodostaminen muihin verkossa oleviin tietokoneisiin, sivu 18 HP Photosmart -laitteen USB-liitännän muuttaminen verkkoliitännäksi, sivu 19 Tarkastella ja muuttaa verkkoasetuksia. Verkkoasetusten hallinta, sivu 19 Lukea vianmääritystietoja. Verkon vianmääritys, sivu 33 Huomautus Voit liittää HP Photosmart -laitteen kiinteään tai langattomaan verkkoon, mutta et molempiin samanaikaisesti. Kiinteän verkon asennus Tässä jaksossa kuvataan HP Photosmart -laitteen liittäminen reitittimeen, kytkimeen tai keskittimeen Ethernet-kaapelilla ja verkkoyhteydessä tarvittavan HP Photosmart -ohjelmiston asentaminen. Verkkoa sanotaan kiinteäksi verkoksi tai Ethernet-verkoksi. 8 HP Photosmart D7400 series

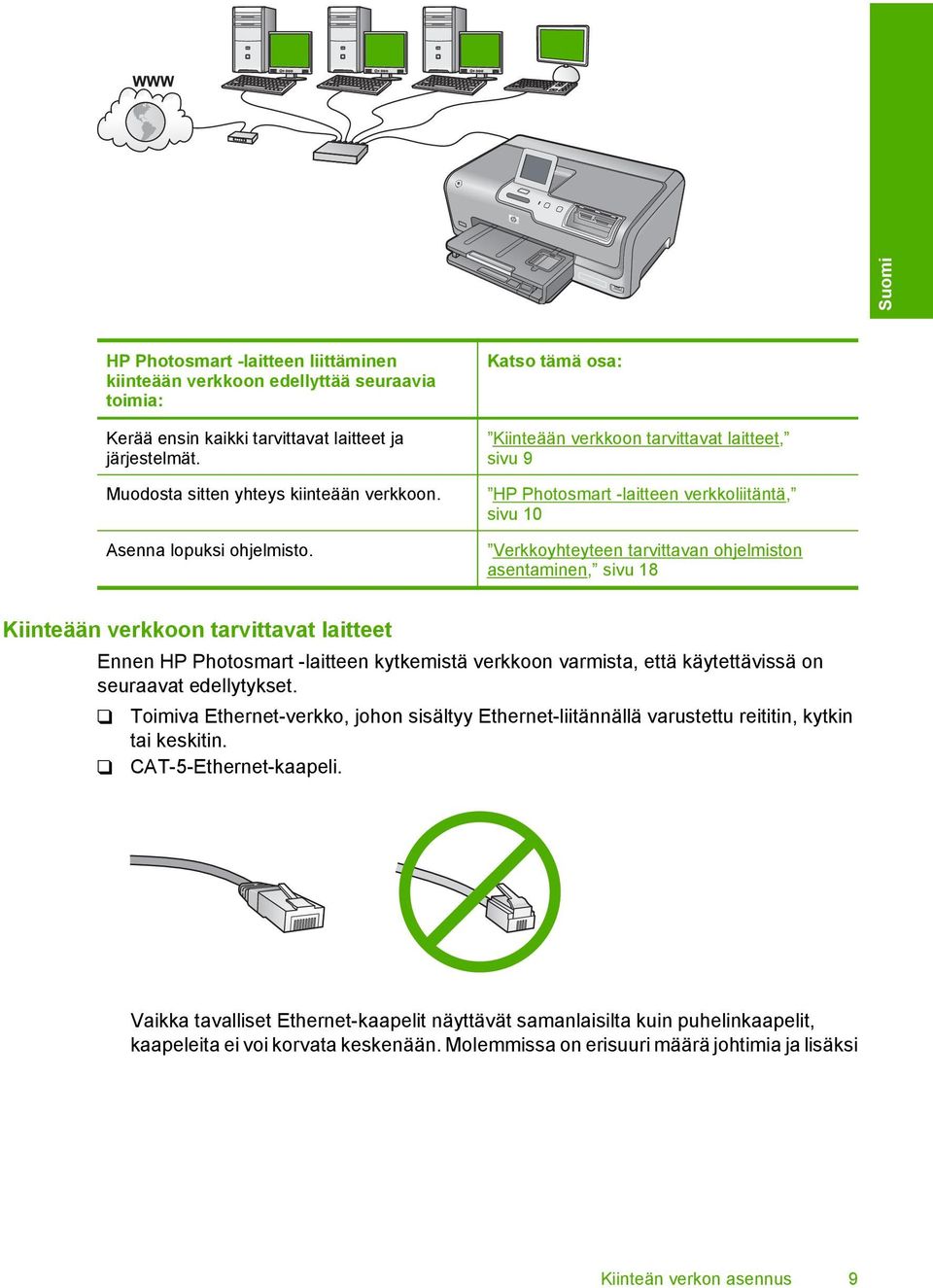

9 Suomi HP Photosmart -laitteen liittäminen kiinteään verkkoon edellyttää seuraavia toimia: Kerää ensin kaikki tarvittavat laitteet ja järjestelmät. Muodosta sitten yhteys kiinteään verkkoon. Asenna lopuksi ohjelmisto. Katso tämä osa: Kiinteään verkkoon tarvittavat laitteet, sivu 9 HP Photosmart -laitteen verkkoliitäntä, sivu 10 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 18 Kiinteään verkkoon tarvittavat laitteet Ennen HP Photosmart -laitteen kytkemistä verkkoon varmista, että käytettävissä on seuraavat edellytykset. Toimiva Ethernet-verkko, johon sisältyy Ethernet-liitännällä varustettu reititin, kytkin tai keskitin. CAT-5-Ethernet-kaapeli. Vaikka tavalliset Ethernet-kaapelit näyttävät samanlaisilta kuin puhelinkaapelit, kaapeleita ei voi korvata keskenään. Molemmissa on erisuuri määrä johtimia ja lisäksi Kiinteän verkon asennus 9

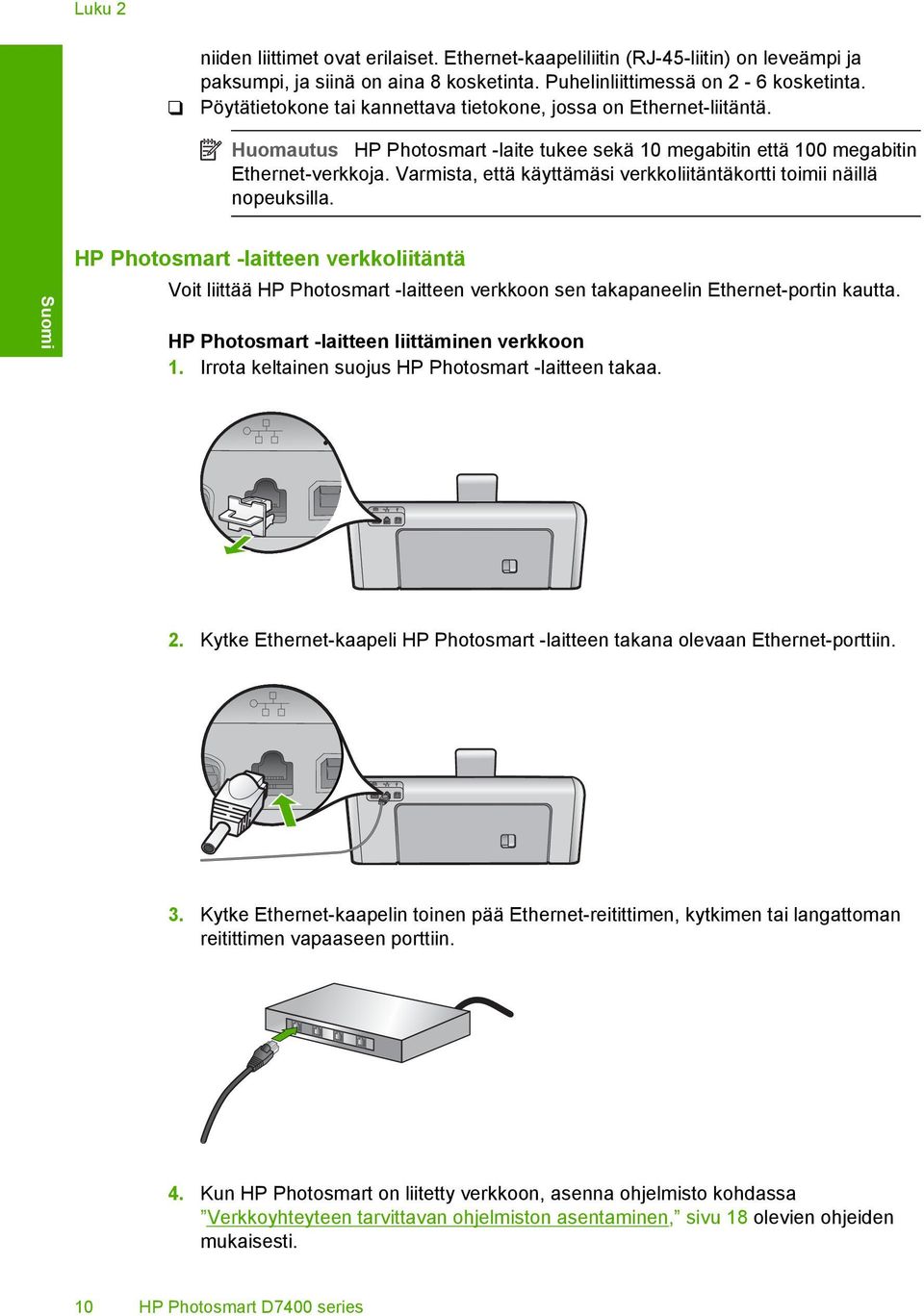

10 Luku 2 niiden liittimet ovat erilaiset. Ethernet-kaapeliliitin (RJ-45-liitin) on leveämpi ja paksumpi, ja siinä on aina 8 kosketinta. Puhelinliittimessä on 2-6 kosketinta. Pöytätietokone tai kannettava tietokone, jossa on Ethernet-liitäntä. Huomautus HP Photosmart -laite tukee sekä 10 megabitin että 100 megabitin Ethernet-verkkoja. Varmista, että käyttämäsi verkkoliitäntäkortti toimii näillä nopeuksilla. Suomi HP Photosmart -laitteen verkkoliitäntä Voit liittää HP Photosmart -laitteen verkkoon sen takapaneelin Ethernet-portin kautta. HP Photosmart -laitteen liittäminen verkkoon 1. Irrota keltainen suojus HP Photosmart -laitteen takaa. 2. Kytke Ethernet-kaapeli HP Photosmart -laitteen takana olevaan Ethernet-porttiin. 3. Kytke Ethernet-kaapelin toinen pää Ethernet-reitittimen, kytkimen tai langattoman reitittimen vapaaseen porttiin. 4. Kun HP Photosmart on liitetty verkkoon, asenna ohjelmisto kohdassa Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 18 olevien ohjeiden mukaisesti. 10 HP Photosmart D7400 series

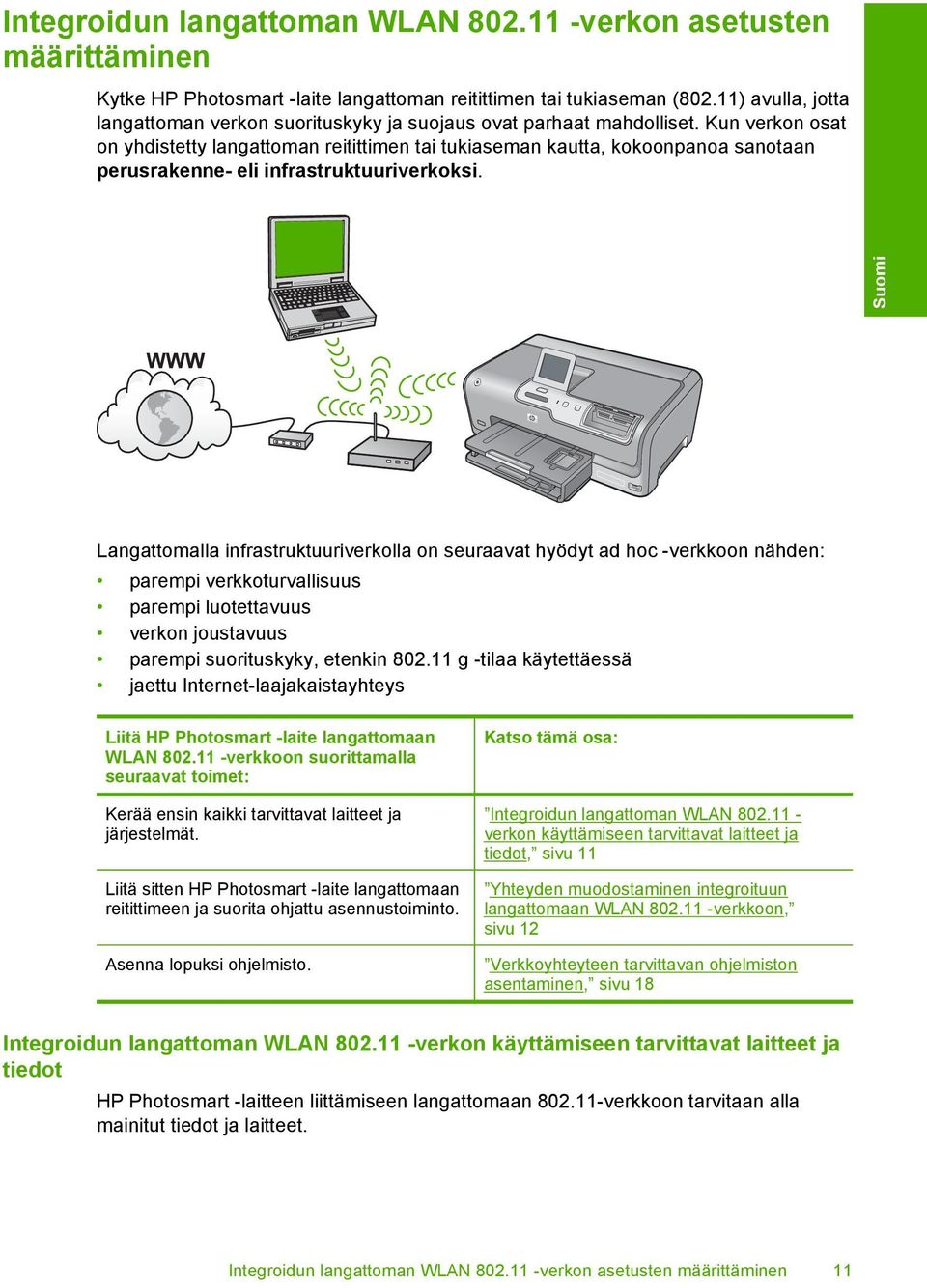

11 Integroidun langattoman WLAN verkon asetusten määrittäminen Kytke HP Photosmart -laite langattoman reitittimen tai tukiaseman (802.11) avulla, jotta langattoman verkon suorituskyky ja suojaus ovat parhaat mahdolliset. Kun verkon osat on yhdistetty langattoman reitittimen tai tukiaseman kautta, kokoonpanoa sanotaan perusrakenne- eli infrastruktuuriverkoksi. Suomi Langattomalla infrastruktuuriverkolla on seuraavat hyödyt ad hoc -verkkoon nähden: parempi verkkoturvallisuus parempi luotettavuus verkon joustavuus parempi suorituskyky, etenkin g -tilaa käytettäessä jaettu Internet-laajakaistayhteys Liitä HP Photosmart -laite langattomaan WLAN verkkoon suorittamalla seuraavat toimet: Kerää ensin kaikki tarvittavat laitteet ja järjestelmät. Liitä sitten HP Photosmart -laite langattomaan reitittimeen ja suorita ohjattu asennustoiminto. Asenna lopuksi ohjelmisto. Katso tämä osa: Integroidun langattoman WLAN verkon käyttämiseen tarvittavat laitteet ja tiedot, sivu 11 Yhteyden muodostaminen integroituun langattomaan WLAN verkkoon, sivu 12 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 18 Integroidun langattoman WLAN verkon käyttämiseen tarvittavat laitteet ja tiedot HP Photosmart -laitteen liittämiseen langattomaan verkkoon tarvitaan alla mainitut tiedot ja laitteet. Integroidun langattoman WLAN verkon asetusten määrittäminen 11

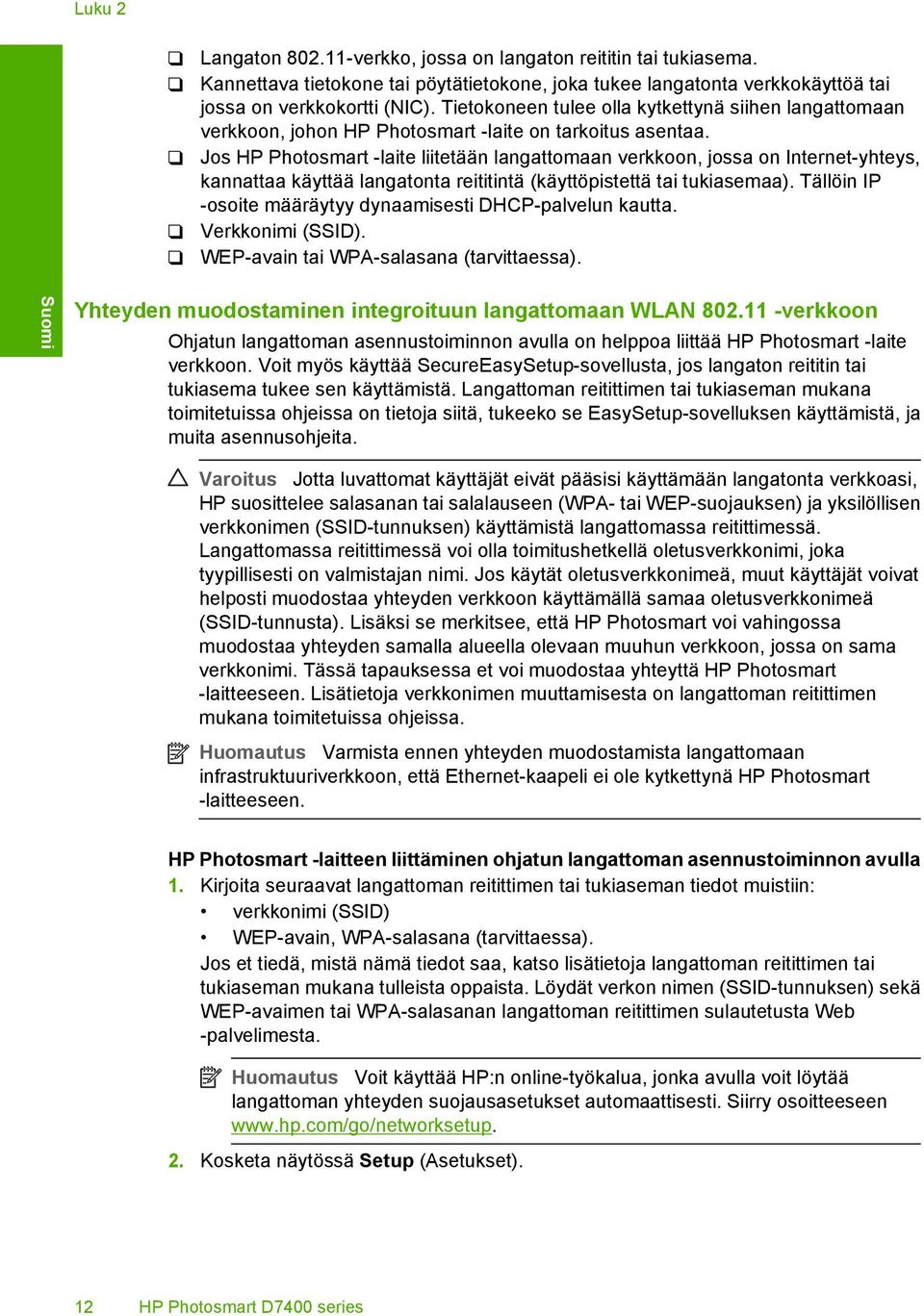

12 Luku 2 Langaton verkko, jossa on langaton reititin tai tukiasema. Kannettava tietokone tai pöytätietokone, joka tukee langatonta verkkokäyttöä tai jossa on verkkokortti (NIC). Tietokoneen tulee olla kytkettynä siihen langattomaan verkkoon, johon HP Photosmart -laite on tarkoitus asentaa. Jos HP Photosmart -laite liitetään langattomaan verkkoon, jossa on Internet-yhteys, kannattaa käyttää langatonta reititintä (käyttöpistettä tai tukiasemaa). Tällöin IP -osoite määräytyy dynaamisesti DHCP-palvelun kautta. Verkkonimi (SSID). WEP-avain tai WPA-salasana (tarvittaessa). Suomi Yhteyden muodostaminen integroituun langattomaan WLAN verkkoon Ohjatun langattoman asennustoiminnon avulla on helppoa liittää HP Photosmart -laite verkkoon. Voit myös käyttää SecureEasySetup-sovellusta, jos langaton reititin tai tukiasema tukee sen käyttämistä. Langattoman reitittimen tai tukiaseman mukana toimitetuissa ohjeissa on tietoja siitä, tukeeko se EasySetup-sovelluksen käyttämistä, ja muita asennusohjeita. Varoitus Jotta luvattomat käyttäjät eivät pääsisi käyttämään langatonta verkkoasi, HP suosittelee salasanan tai salalauseen (WPA- tai WEP-suojauksen) ja yksilöllisen verkkonimen (SSID-tunnuksen) käyttämistä langattomassa reitittimessä. Langattomassa reitittimessä voi olla toimitushetkellä oletusverkkonimi, joka tyypillisesti on valmistajan nimi. Jos käytät oletusverkkonimeä, muut käyttäjät voivat helposti muodostaa yhteyden verkkoon käyttämällä samaa oletusverkkonimeä (SSID-tunnusta). Lisäksi se merkitsee, että HP Photosmart voi vahingossa muodostaa yhteyden samalla alueella olevaan muuhun verkkoon, jossa on sama verkkonimi. Tässä tapauksessa et voi muodostaa yhteyttä HP Photosmart -laitteeseen. Lisätietoja verkkonimen muuttamisesta on langattoman reitittimen mukana toimitetuissa ohjeissa. Huomautus Varmista ennen yhteyden muodostamista langattomaan infrastruktuuriverkkoon, että Ethernet-kaapeli ei ole kytkettynä HP Photosmart -laitteeseen. HP Photosmart -laitteen liittäminen ohjatun langattoman asennustoiminnon avulla 1. Kirjoita seuraavat langattoman reitittimen tai tukiaseman tiedot muistiin: verkkonimi (SSID) WEP-avain, WPA-salasana (tarvittaessa). Jos et tiedä, mistä nämä tiedot saa, katso lisätietoja langattoman reitittimen tai tukiaseman mukana tulleista oppaista. Löydät verkon nimen (SSID-tunnuksen) sekä WEP-avaimen tai WPA-salasanan langattoman reitittimen sulautetusta Web -palvelimesta. Huomautus Voit käyttää HP:n online-työkalua, jonka avulla voit löytää langattoman yhteyden suojausasetukset automaattisesti. Siirry osoitteeseen 2. Kosketa näytössä Setup (Asetukset). 12 HP Photosmart D7400 series

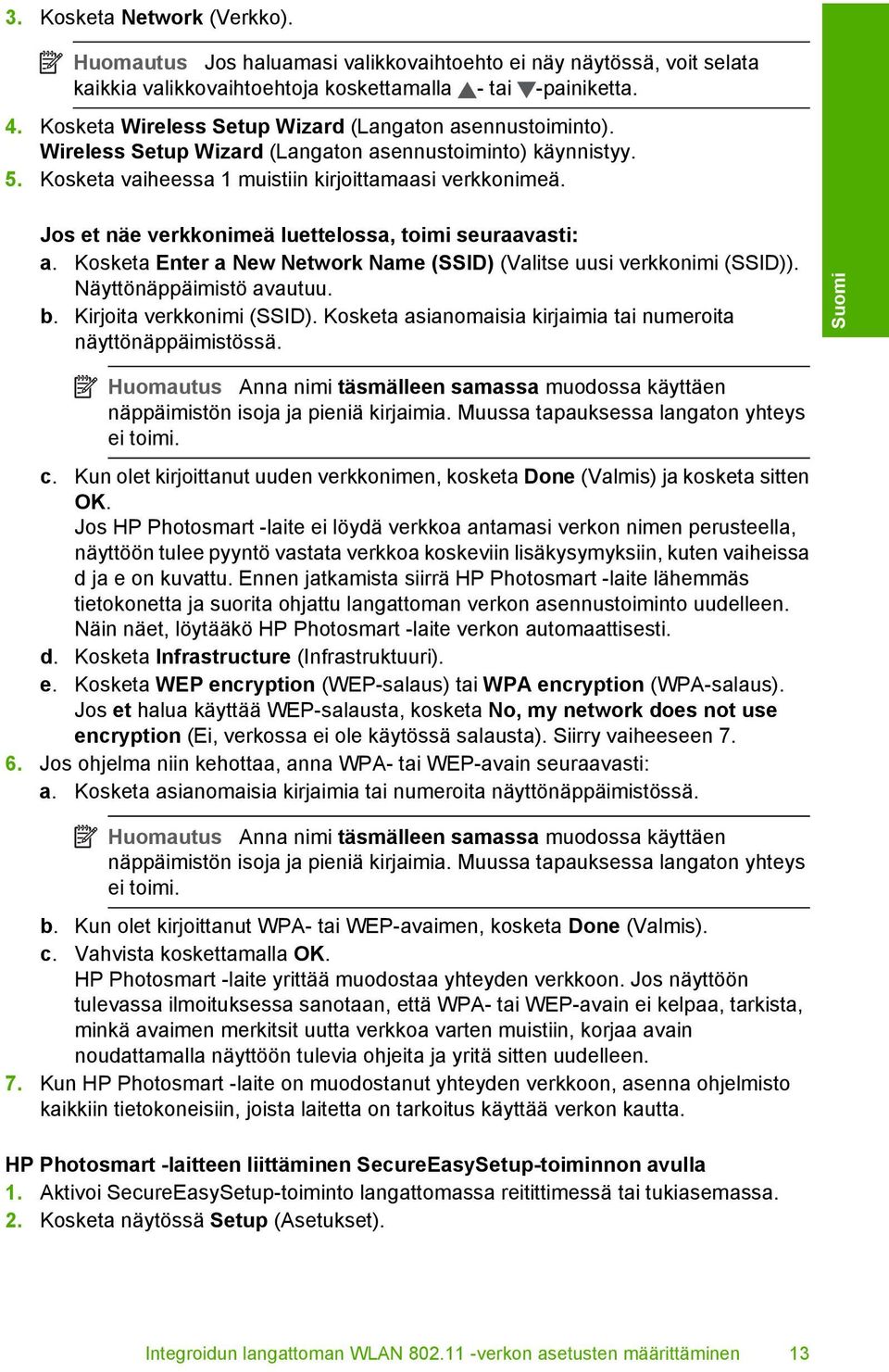

13 3. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 4. Kosketa Wireless Setup Wizard (Langaton asennustoiminto). Wireless Setup Wizard (Langaton asennustoiminto) käynnistyy. 5. Kosketa vaiheessa 1 muistiin kirjoittamaasi verkkonimeä. Jos et näe verkkonimeä luettelossa, toimi seuraavasti: a. Kosketa Enter a New Network Name (SSID) (Valitse uusi verkkonimi (SSID)). Näyttönäppäimistö avautuu. b. Kirjoita verkkonimi (SSID). Kosketa asianomaisia kirjaimia tai numeroita näyttönäppäimistössä. Suomi Huomautus Anna nimi täsmälleen samassa muodossa käyttäen näppäimistön isoja ja pieniä kirjaimia. Muussa tapauksessa langaton yhteys ei toimi. c. Kun olet kirjoittanut uuden verkkonimen, kosketa Done (Valmis) ja kosketa sitten OK. Jos HP Photosmart -laite ei löydä verkkoa antamasi verkon nimen perusteella, näyttöön tulee pyyntö vastata verkkoa koskeviin lisäkysymyksiin, kuten vaiheissa d ja e on kuvattu. Ennen jatkamista siirrä HP Photosmart -laite lähemmäs tietokonetta ja suorita ohjattu langattoman verkon asennustoiminto uudelleen. Näin näet, löytääkö HP Photosmart -laite verkon automaattisesti. d. Kosketa Infrastructure (Infrastruktuuri). e. Kosketa WEP encryption (WEP-salaus) tai WPA encryption (WPA-salaus). Jos et halua käyttää WEP-salausta, kosketa No, my network does not use encryption (Ei, verkossa ei ole käytössä salausta). Siirry vaiheeseen Jos ohjelma niin kehottaa, anna WPA- tai WEP-avain seuraavasti: a. Kosketa asianomaisia kirjaimia tai numeroita näyttönäppäimistössä. Huomautus Anna nimi täsmälleen samassa muodossa käyttäen näppäimistön isoja ja pieniä kirjaimia. Muussa tapauksessa langaton yhteys ei toimi. b. Kun olet kirjoittanut WPA- tai WEP-avaimen, kosketa Done (Valmis). c. Vahvista koskettamalla OK. HP Photosmart -laite yrittää muodostaa yhteyden verkkoon. Jos näyttöön tulevassa ilmoituksessa sanotaan, että WPA- tai WEP-avain ei kelpaa, tarkista, minkä avaimen merkitsit uutta verkkoa varten muistiin, korjaa avain noudattamalla näyttöön tulevia ohjeita ja yritä sitten uudelleen. 7. Kun HP Photosmart -laite on muodostanut yhteyden verkkoon, asenna ohjelmisto kaikkiin tietokoneisiin, joista laitetta on tarkoitus käyttää verkon kautta. HP Photosmart -laitteen liittäminen SecureEasySetup-toiminnon avulla 1. Aktivoi SecureEasySetup-toiminto langattomassa reitittimessä tai tukiasemassa. 2. Kosketa näytössä Setup (Asetukset). Integroidun langattoman WLAN verkon asetusten määrittäminen 13

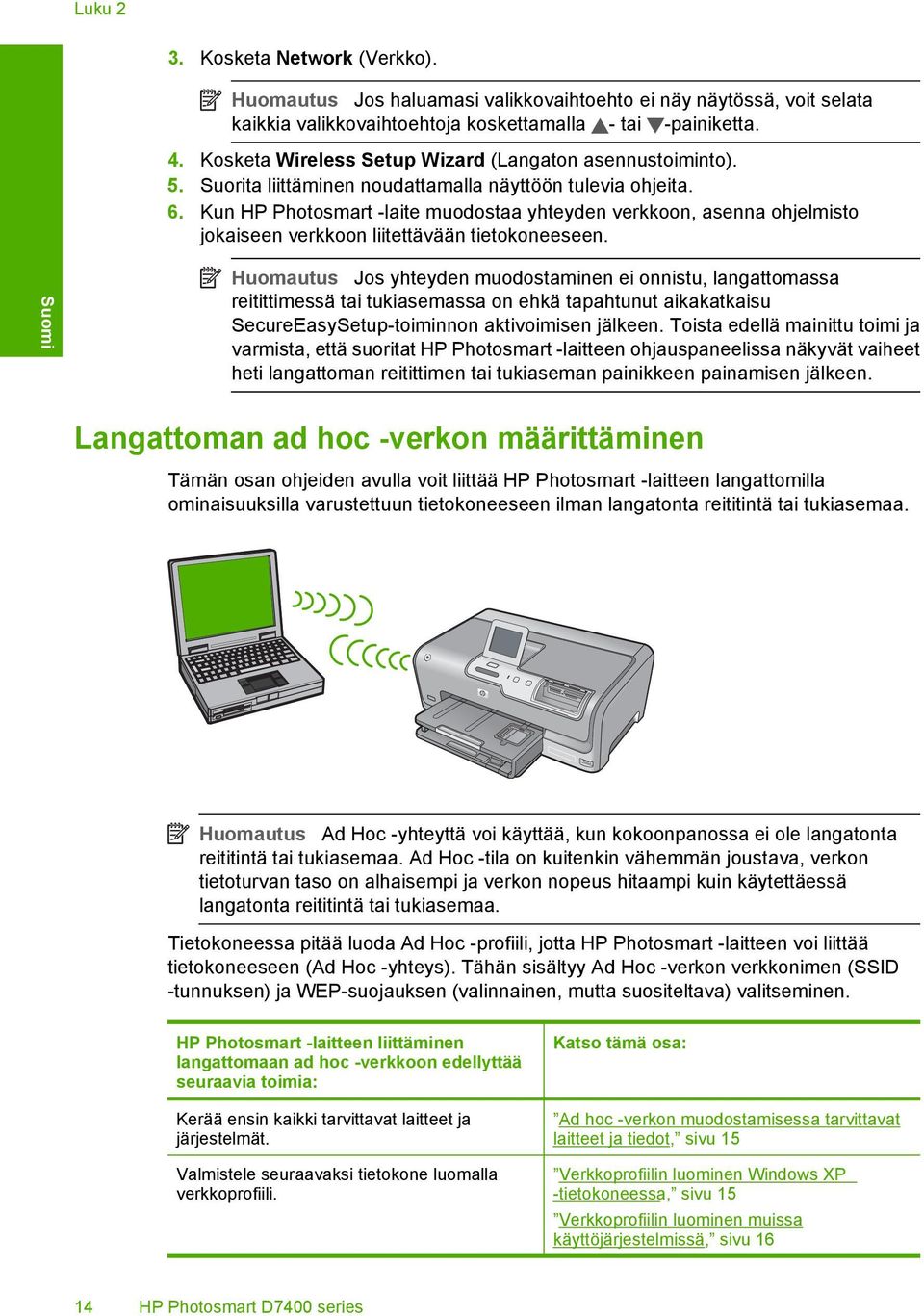

14 Luku 2 3. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 4. Kosketa Wireless Setup Wizard (Langaton asennustoiminto). 5. Suorita liittäminen noudattamalla näyttöön tulevia ohjeita. 6. Kun HP Photosmart -laite muodostaa yhteyden verkkoon, asenna ohjelmisto jokaiseen verkkoon liitettävään tietokoneeseen. Suomi Huomautus Jos yhteyden muodostaminen ei onnistu, langattomassa reitittimessä tai tukiasemassa on ehkä tapahtunut aikakatkaisu SecureEasySetup-toiminnon aktivoimisen jälkeen. Toista edellä mainittu toimi ja varmista, että suoritat HP Photosmart -laitteen ohjauspaneelissa näkyvät vaiheet heti langattoman reitittimen tai tukiaseman painikkeen painamisen jälkeen. Langattoman ad hoc -verkon määrittäminen Tämän osan ohjeiden avulla voit liittää HP Photosmart -laitteen langattomilla ominaisuuksilla varustettuun tietokoneeseen ilman langatonta reititintä tai tukiasemaa. Huomautus Ad Hoc -yhteyttä voi käyttää, kun kokoonpanossa ei ole langatonta reititintä tai tukiasemaa. Ad Hoc -tila on kuitenkin vähemmän joustava, verkon tietoturvan taso on alhaisempi ja verkon nopeus hitaampi kuin käytettäessä langatonta reititintä tai tukiasemaa. Tietokoneessa pitää luoda Ad Hoc -profiili, jotta HP Photosmart -laitteen voi liittää tietokoneeseen (Ad Hoc -yhteys). Tähän sisältyy Ad Hoc -verkon verkkonimen (SSID -tunnuksen) ja WEP-suojauksen (valinnainen, mutta suositeltava) valitseminen. HP Photosmart -laitteen liittäminen langattomaan ad hoc -verkkoon edellyttää seuraavia toimia: Kerää ensin kaikki tarvittavat laitteet ja järjestelmät. Valmistele seuraavaksi tietokone luomalla verkkoprofiili. Katso tämä osa: Ad hoc -verkon muodostamisessa tarvittavat laitteet ja tiedot, sivu 15 Verkkoprofiilin luominen Windows XP -tietokoneessa, sivu 15 Verkkoprofiilin luominen muissa käyttöjärjestelmissä, sivu HP Photosmart D7400 series

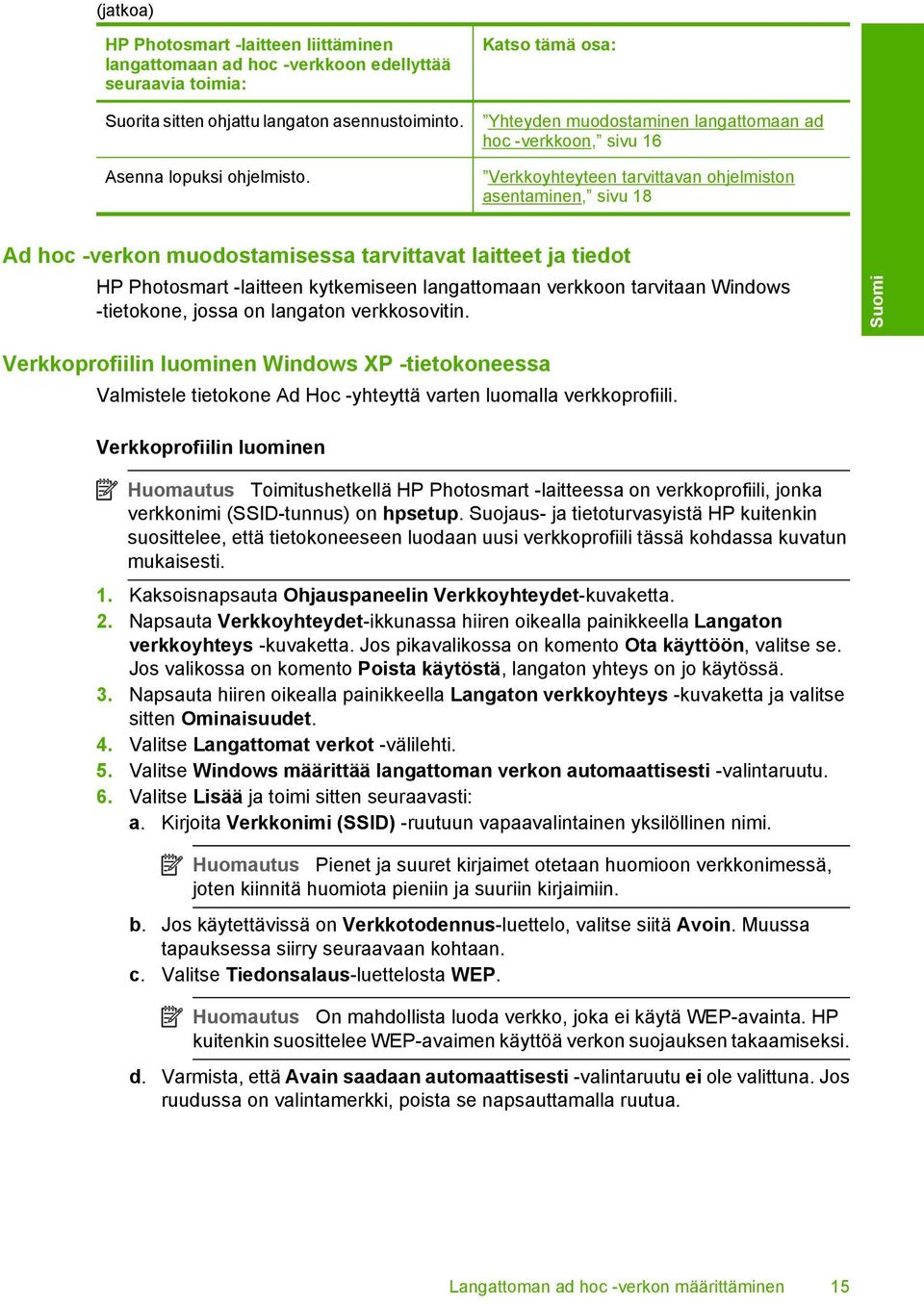

15 (jatkoa) HP Photosmart -laitteen liittäminen langattomaan ad hoc -verkkoon edellyttää seuraavia toimia: Suorita sitten ohjattu langaton asennustoiminto. Asenna lopuksi ohjelmisto. Katso tämä osa: Yhteyden muodostaminen langattomaan ad hoc -verkkoon, sivu 16 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen, sivu 18 Ad hoc -verkon muodostamisessa tarvittavat laitteet ja tiedot HP Photosmart -laitteen kytkemiseen langattomaan verkkoon tarvitaan Windows -tietokone, jossa on langaton verkkosovitin. Suomi Verkkoprofiilin luominen Windows XP -tietokoneessa Valmistele tietokone Ad Hoc -yhteyttä varten luomalla verkkoprofiili. Verkkoprofiilin luominen Huomautus Toimitushetkellä HP Photosmart -laitteessa on verkkoprofiili, jonka verkkonimi (SSID-tunnus) on hpsetup. Suojaus- ja tietoturvasyistä HP kuitenkin suosittelee, että tietokoneeseen luodaan uusi verkkoprofiili tässä kohdassa kuvatun mukaisesti. 1. Kaksoisnapsauta Ohjauspaneelin Verkkoyhteydet-kuvaketta. 2. Napsauta Verkkoyhteydet-ikkunassa hiiren oikealla painikkeella Langaton verkkoyhteys -kuvaketta. Jos pikavalikossa on komento Ota käyttöön, valitse se. Jos valikossa on komento Poista käytöstä, langaton yhteys on jo käytössä. 3. Napsauta hiiren oikealla painikkeella Langaton verkkoyhteys -kuvaketta ja valitse sitten Ominaisuudet. 4. Valitse Langattomat verkot -välilehti. 5. Valitse Windows määrittää langattoman verkon automaattisesti -valintaruutu. 6. Valitse Lisää ja toimi sitten seuraavasti: a. Kirjoita Verkkonimi (SSID) -ruutuun vapaavalintainen yksilöllinen nimi. Huomautus Pienet ja suuret kirjaimet otetaan huomioon verkkonimessä, joten kiinnitä huomiota pieniin ja suuriin kirjaimiin. b. Jos käytettävissä on Verkkotodennus-luettelo, valitse siitä Avoin. Muussa tapauksessa siirry seuraavaan kohtaan. c. Valitse Tiedonsalaus-luettelosta WEP. Huomautus On mahdollista luoda verkko, joka ei käytä WEP-avainta. HP kuitenkin suosittelee WEP-avaimen käyttöä verkon suojauksen takaamiseksi. d. Varmista, että Avain saadaan automaattisesti -valintaruutu ei ole valittuna. Jos ruudussa on valintamerkki, poista se napsauttamalla ruutua. Langattoman ad hoc -verkon määrittäminen 15

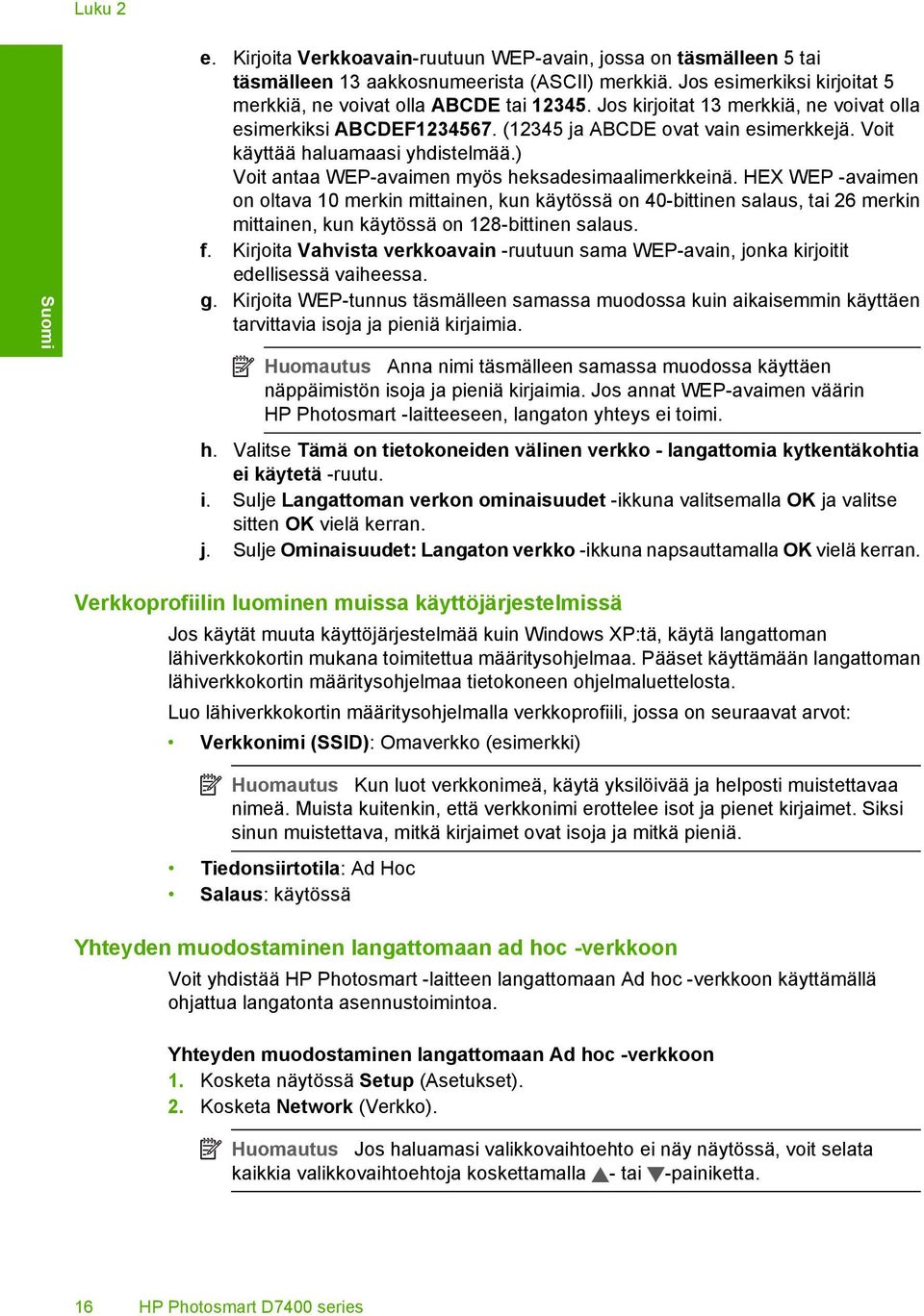

16 Luku 2 Suomi e. Kirjoita Verkkoavain-ruutuun WEP-avain, jossa on täsmälleen 5 tai täsmälleen 13 aakkosnumeerista (ASCII) merkkiä. Jos esimerkiksi kirjoitat 5 merkkiä, ne voivat olla ABCDE tai Jos kirjoitat 13 merkkiä, ne voivat olla esimerkiksi ABCDEF (12345 ja ABCDE ovat vain esimerkkejä. Voit käyttää haluamaasi yhdistelmää.) Voit antaa WEP-avaimen myös heksadesimaalimerkkeinä. HEX WEP -avaimen on oltava 10 merkin mittainen, kun käytössä on 40-bittinen salaus, tai 26 merkin mittainen, kun käytössä on 128-bittinen salaus. f. Kirjoita Vahvista verkkoavain -ruutuun sama WEP-avain, jonka kirjoitit edellisessä vaiheessa. g. Kirjoita WEP-tunnus täsmälleen samassa muodossa kuin aikaisemmin käyttäen tarvittavia isoja ja pieniä kirjaimia. Huomautus Anna nimi täsmälleen samassa muodossa käyttäen näppäimistön isoja ja pieniä kirjaimia. Jos annat WEP-avaimen väärin HP Photosmart -laitteeseen, langaton yhteys ei toimi. h. Valitse Tämä on tietokoneiden välinen verkko - langattomia kytkentäkohtia ei käytetä -ruutu. i. Sulje Langattoman verkon ominaisuudet -ikkuna valitsemalla OK ja valitse sitten OK vielä kerran. j. Sulje Ominaisuudet: Langaton verkko -ikkuna napsauttamalla OK vielä kerran. Verkkoprofiilin luominen muissa käyttöjärjestelmissä Jos käytät muuta käyttöjärjestelmää kuin Windows XP:tä, käytä langattoman lähiverkkokortin mukana toimitettua määritysohjelmaa. Pääset käyttämään langattoman lähiverkkokortin määritysohjelmaa tietokoneen ohjelmaluettelosta. Luo lähiverkkokortin määritysohjelmalla verkkoprofiili, jossa on seuraavat arvot: Verkkonimi (SSID): Omaverkko (esimerkki) Huomautus Kun luot verkkonimeä, käytä yksilöivää ja helposti muistettavaa nimeä. Muista kuitenkin, että verkkonimi erottelee isot ja pienet kirjaimet. Siksi sinun muistettava, mitkä kirjaimet ovat isoja ja mitkä pieniä. Tiedonsiirtotila: Ad Hoc Salaus: käytössä Yhteyden muodostaminen langattomaan ad hoc -verkkoon Voit yhdistää HP Photosmart -laitteen langattomaan Ad hoc -verkkoon käyttämällä ohjattua langatonta asennustoimintoa. Yhteyden muodostaminen langattomaan Ad hoc -verkkoon 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 16 HP Photosmart D7400 series

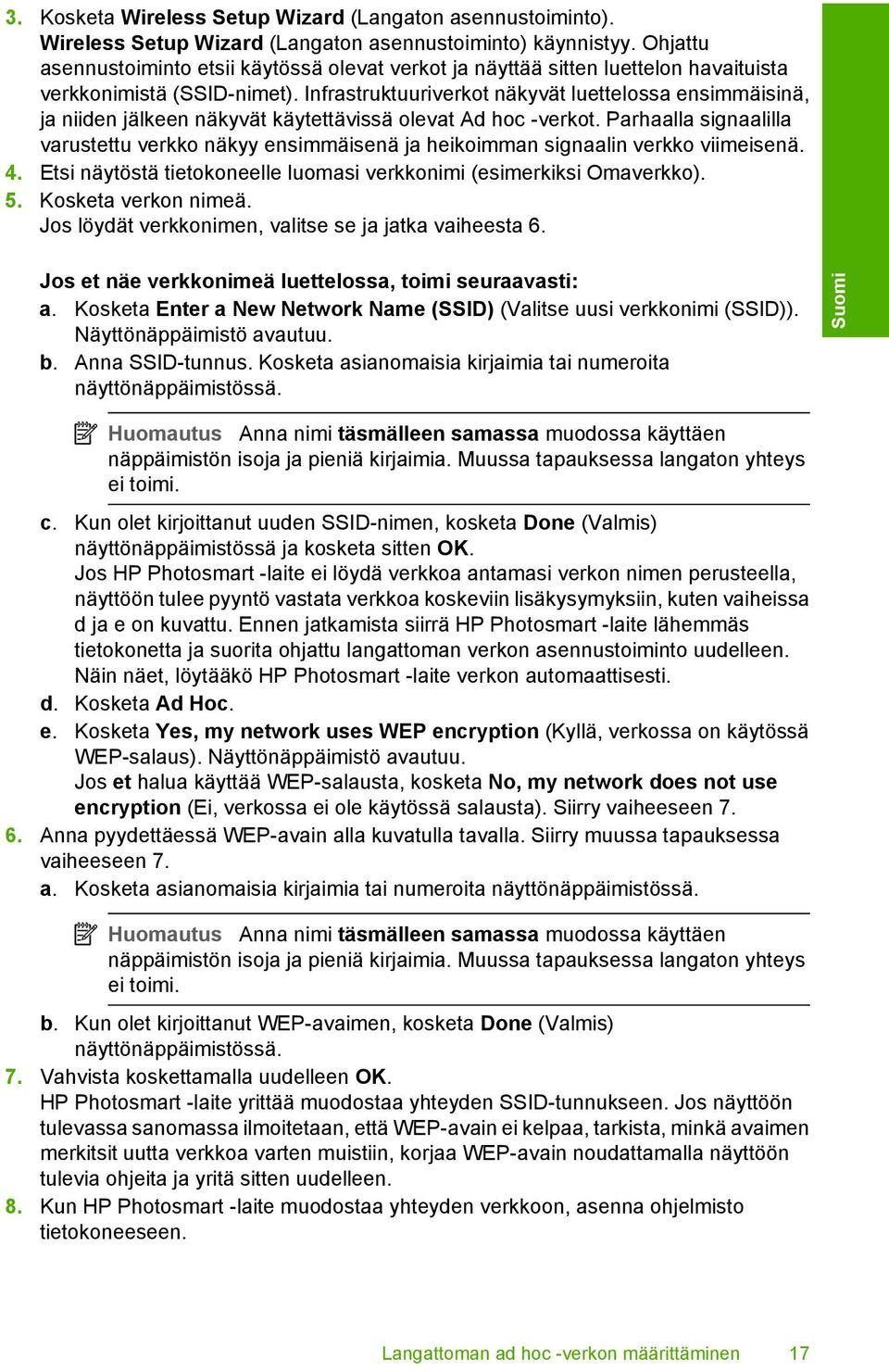

17 3. Kosketa Wireless Setup Wizard (Langaton asennustoiminto). Wireless Setup Wizard (Langaton asennustoiminto) käynnistyy. Ohjattu asennustoiminto etsii käytössä olevat verkot ja näyttää sitten luettelon havaituista verkkonimistä (SSID-nimet). Infrastruktuuriverkot näkyvät luettelossa ensimmäisinä, ja niiden jälkeen näkyvät käytettävissä olevat Ad hoc -verkot. Parhaalla signaalilla varustettu verkko näkyy ensimmäisenä ja heikoimman signaalin verkko viimeisenä. 4. Etsi näytöstä tietokoneelle luomasi verkkonimi (esimerkiksi Omaverkko). 5. Kosketa verkon nimeä. Jos löydät verkkonimen, valitse se ja jatka vaiheesta 6. Jos et näe verkkonimeä luettelossa, toimi seuraavasti: a. Kosketa Enter a New Network Name (SSID) (Valitse uusi verkkonimi (SSID)). Näyttönäppäimistö avautuu. b. Anna SSID-tunnus. Kosketa asianomaisia kirjaimia tai numeroita näyttönäppäimistössä. Suomi Huomautus Anna nimi täsmälleen samassa muodossa käyttäen näppäimistön isoja ja pieniä kirjaimia. Muussa tapauksessa langaton yhteys ei toimi. c. Kun olet kirjoittanut uuden SSID-nimen, kosketa Done (Valmis) näyttönäppäimistössä ja kosketa sitten OK. Jos HP Photosmart -laite ei löydä verkkoa antamasi verkon nimen perusteella, näyttöön tulee pyyntö vastata verkkoa koskeviin lisäkysymyksiin, kuten vaiheissa d ja e on kuvattu. Ennen jatkamista siirrä HP Photosmart -laite lähemmäs tietokonetta ja suorita ohjattu langattoman verkon asennustoiminto uudelleen. Näin näet, löytääkö HP Photosmart -laite verkon automaattisesti. d. Kosketa Ad Hoc. e. Kosketa Yes, my network uses WEP encryption (Kyllä, verkossa on käytössä WEP-salaus). Näyttönäppäimistö avautuu. Jos et halua käyttää WEP-salausta, kosketa No, my network does not use encryption (Ei, verkossa ei ole käytössä salausta). Siirry vaiheeseen Anna pyydettäessä WEP-avain alla kuvatulla tavalla. Siirry muussa tapauksessa vaiheeseen 7. a. Kosketa asianomaisia kirjaimia tai numeroita näyttönäppäimistössä. Huomautus Anna nimi täsmälleen samassa muodossa käyttäen näppäimistön isoja ja pieniä kirjaimia. Muussa tapauksessa langaton yhteys ei toimi. b. Kun olet kirjoittanut WEP-avaimen, kosketa Done (Valmis) näyttönäppäimistössä. 7. Vahvista koskettamalla uudelleen OK. HP Photosmart -laite yrittää muodostaa yhteyden SSID-tunnukseen. Jos näyttöön tulevassa sanomassa ilmoitetaan, että WEP-avain ei kelpaa, tarkista, minkä avaimen merkitsit uutta verkkoa varten muistiin, korjaa WEP-avain noudattamalla näyttöön tulevia ohjeita ja yritä sitten uudelleen. 8. Kun HP Photosmart -laite muodostaa yhteyden verkkoon, asenna ohjelmisto tietokoneeseen. Langattoman ad hoc -verkon määrittäminen 17

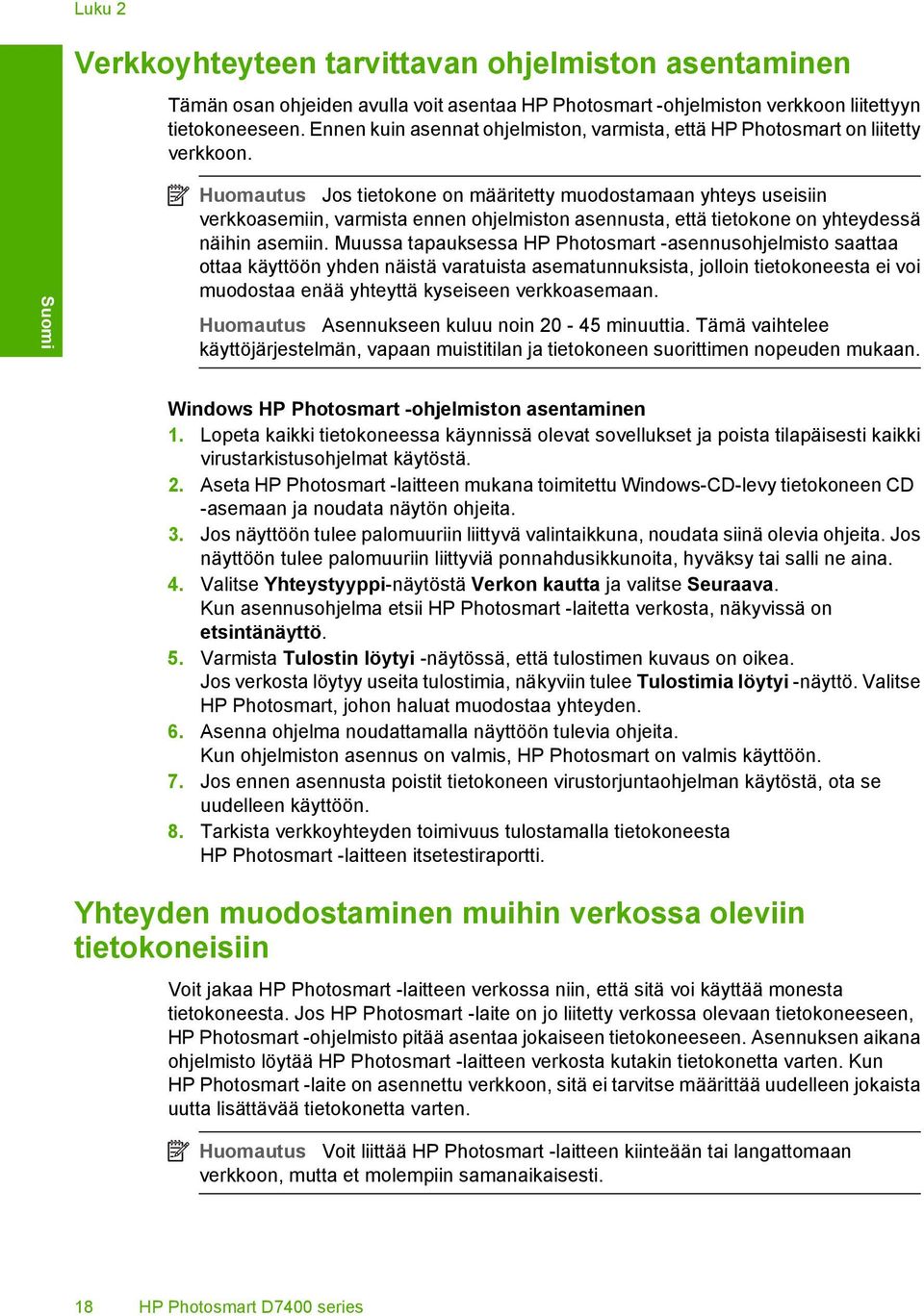

18 Luku 2 Verkkoyhteyteen tarvittavan ohjelmiston asentaminen Tämän osan ohjeiden avulla voit asentaa HP Photosmart -ohjelmiston verkkoon liitettyyn tietokoneeseen. Ennen kuin asennat ohjelmiston, varmista, että HP Photosmart on liitetty verkkoon. Suomi Huomautus Jos tietokone on määritetty muodostamaan yhteys useisiin verkkoasemiin, varmista ennen ohjelmiston asennusta, että tietokone on yhteydessä näihin asemiin. Muussa tapauksessa HP Photosmart -asennusohjelmisto saattaa ottaa käyttöön yhden näistä varatuista asematunnuksista, jolloin tietokoneesta ei voi muodostaa enää yhteyttä kyseiseen verkkoasemaan. Huomautus Asennukseen kuluu noin minuuttia. Tämä vaihtelee käyttöjärjestelmän, vapaan muistitilan ja tietokoneen suorittimen nopeuden mukaan. Windows HP Photosmart -ohjelmiston asentaminen 1. Lopeta kaikki tietokoneessa käynnissä olevat sovellukset ja poista tilapäisesti kaikki virustarkistusohjelmat käytöstä. 2. Aseta HP Photosmart -laitteen mukana toimitettu Windows-CD-levy tietokoneen CD -asemaan ja noudata näytön ohjeita. 3. Jos näyttöön tulee palomuuriin liittyvä valintaikkuna, noudata siinä olevia ohjeita. Jos näyttöön tulee palomuuriin liittyviä ponnahdusikkunoita, hyväksy tai salli ne aina. 4. Valitse Yhteystyyppi-näytöstä Verkon kautta ja valitse Seuraava. Kun asennusohjelma etsii HP Photosmart -laitetta verkosta, näkyvissä on etsintänäyttö. 5. Varmista Tulostin löytyi -näytössä, että tulostimen kuvaus on oikea. Jos verkosta löytyy useita tulostimia, näkyviin tulee Tulostimia löytyi -näyttö. Valitse HP Photosmart, johon haluat muodostaa yhteyden. 6. Asenna ohjelma noudattamalla näyttöön tulevia ohjeita. Kun ohjelmiston asennus on valmis, HP Photosmart on valmis käyttöön. 7. Jos ennen asennusta poistit tietokoneen virustorjuntaohjelman käytöstä, ota se uudelleen käyttöön. 8. Tarkista verkkoyhteyden toimivuus tulostamalla tietokoneesta HP Photosmart -laitteen itsetestiraportti. Yhteyden muodostaminen muihin verkossa oleviin tietokoneisiin Voit jakaa HP Photosmart -laitteen verkossa niin, että sitä voi käyttää monesta tietokoneesta. Jos HP Photosmart -laite on jo liitetty verkossa olevaan tietokoneeseen, HP Photosmart -ohjelmisto pitää asentaa jokaiseen tietokoneeseen. Asennuksen aikana ohjelmisto löytää HP Photosmart -laitteen verkosta kutakin tietokonetta varten. Kun HP Photosmart -laite on asennettu verkkoon, sitä ei tarvitse määrittää uudelleen jokaista uutta lisättävää tietokonetta varten. Huomautus Voit liittää HP Photosmart -laitteen kiinteään tai langattomaan verkkoon, mutta et molempiin samanaikaisesti. 18 HP Photosmart D7400 series

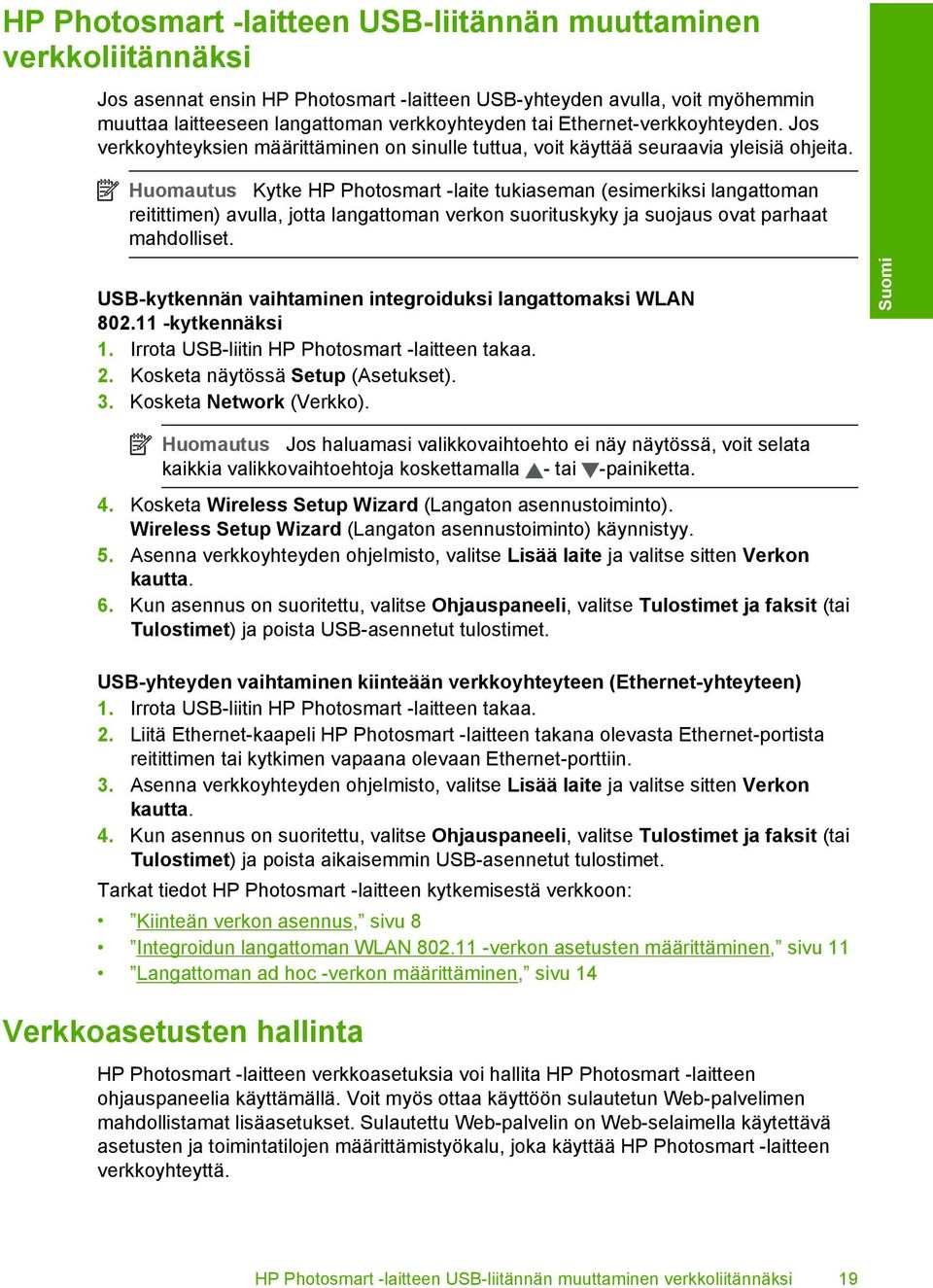

19 HP Photosmart -laitteen USB-liitännän muuttaminen verkkoliitännäksi Jos asennat ensin HP Photosmart -laitteen USB-yhteyden avulla, voit myöhemmin muuttaa laitteeseen langattoman verkkoyhteyden tai Ethernet-verkkoyhteyden. Jos verkkoyhteyksien määrittäminen on sinulle tuttua, voit käyttää seuraavia yleisiä ohjeita. Huomautus Kytke HP Photosmart -laite tukiaseman (esimerkiksi langattoman reitittimen) avulla, jotta langattoman verkon suorituskyky ja suojaus ovat parhaat mahdolliset. USB-kytkennän vaihtaminen integroiduksi langattomaksi WLAN kytkennäksi 1. Irrota USB-liitin HP Photosmart -laitteen takaa. 2. Kosketa näytössä Setup (Asetukset). 3. Kosketa Network (Verkko). Suomi Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 4. Kosketa Wireless Setup Wizard (Langaton asennustoiminto). Wireless Setup Wizard (Langaton asennustoiminto) käynnistyy. 5. Asenna verkkoyhteyden ohjelmisto, valitse Lisää laite ja valitse sitten Verkon kautta. 6. Kun asennus on suoritettu, valitse Ohjauspaneeli, valitse Tulostimet ja faksit (tai Tulostimet) ja poista USB-asennetut tulostimet. USB-yhteyden vaihtaminen kiinteään verkkoyhteyteen (Ethernet-yhteyteen) 1. Irrota USB-liitin HP Photosmart -laitteen takaa. 2. Liitä Ethernet-kaapeli HP Photosmart -laitteen takana olevasta Ethernet-portista reitittimen tai kytkimen vapaana olevaan Ethernet-porttiin. 3. Asenna verkkoyhteyden ohjelmisto, valitse Lisää laite ja valitse sitten Verkon kautta. 4. Kun asennus on suoritettu, valitse Ohjauspaneeli, valitse Tulostimet ja faksit (tai Tulostimet) ja poista aikaisemmin USB-asennetut tulostimet. Tarkat tiedot HP Photosmart -laitteen kytkemisestä verkkoon: Kiinteän verkon asennus, sivu 8 Integroidun langattoman WLAN verkon asetusten määrittäminen, sivu 11 Langattoman ad hoc -verkon määrittäminen, sivu 14 Verkkoasetusten hallinta HP Photosmart -laitteen verkkoasetuksia voi hallita HP Photosmart -laitteen ohjauspaneelia käyttämällä. Voit myös ottaa käyttöön sulautetun Web-palvelimen mahdollistamat lisäasetukset. Sulautettu Web-palvelin on Web-selaimella käytettävä asetusten ja toimintatilojen määrittämistyökalu, joka käyttää HP Photosmart -laitteen verkkoyhteyttä. HP Photosmart -laitteen USB-liitännän muuttaminen verkkoliitännäksi 19

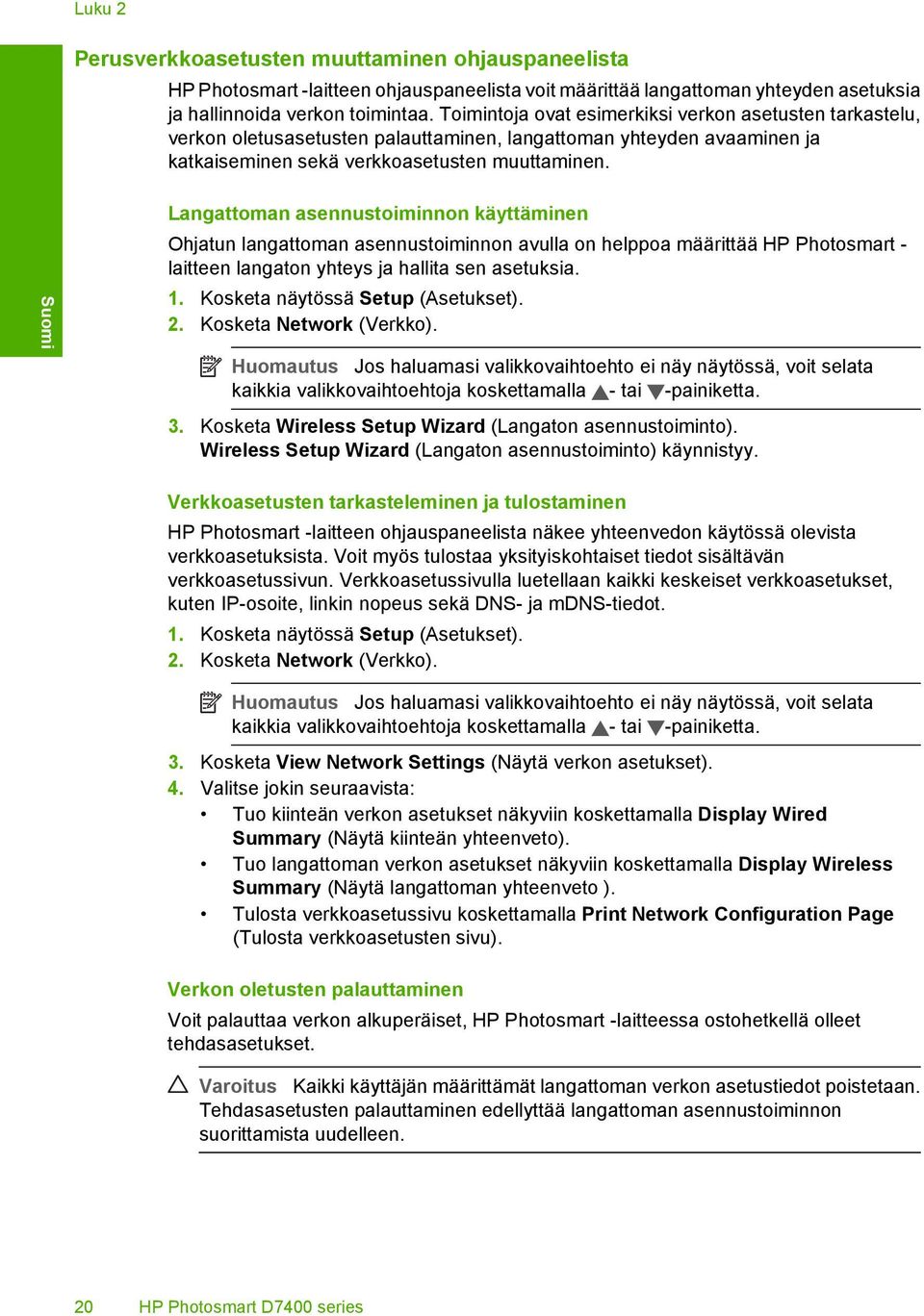

20 Luku 2 Perusverkkoasetusten muuttaminen ohjauspaneelista HP Photosmart -laitteen ohjauspaneelista voit määrittää langattoman yhteyden asetuksia ja hallinnoida verkon toimintaa. Toimintoja ovat esimerkiksi verkon asetusten tarkastelu, verkon oletusasetusten palauttaminen, langattoman yhteyden avaaminen ja katkaiseminen sekä verkkoasetusten muuttaminen. Suomi Langattoman asennustoiminnon käyttäminen Ohjatun langattoman asennustoiminnon avulla on helppoa määrittää HP Photosmart - laitteen langaton yhteys ja hallita sen asetuksia. 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Wireless Setup Wizard (Langaton asennustoiminto). Wireless Setup Wizard (Langaton asennustoiminto) käynnistyy. Verkkoasetusten tarkasteleminen ja tulostaminen HP Photosmart -laitteen ohjauspaneelista näkee yhteenvedon käytössä olevista verkkoasetuksista. Voit myös tulostaa yksityiskohtaiset tiedot sisältävän verkkoasetussivun. Verkkoasetussivulla luetellaan kaikki keskeiset verkkoasetukset, kuten IP-osoite, linkin nopeus sekä DNS- ja mdns-tiedot. 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa View Network Settings (Näytä verkon asetukset). 4. Valitse jokin seuraavista: Tuo kiinteän verkon asetukset näkyviin koskettamalla Display Wired Summary (Näytä kiinteän yhteenveto). Tuo langattoman verkon asetukset näkyviin koskettamalla Display Wireless Summary (Näytä langattoman yhteenveto ). Tulosta verkkoasetussivu koskettamalla Print Network Configuration Page (Tulosta verkkoasetusten sivu). Verkon oletusten palauttaminen Voit palauttaa verkon alkuperäiset, HP Photosmart -laitteessa ostohetkellä olleet tehdasasetukset. Varoitus Kaikki käyttäjän määrittämät langattoman verkon asetustiedot poistetaan. Tehdasasetusten palauttaminen edellyttää langattoman asennustoiminnon suorittamista uudelleen. 20 HP Photosmart D7400 series

21 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Restore Network Defaults (Palauta verkon oletukset). 4. Kosketa Yes (Kyllä) tai No (Ei). Langattoman yhteyden avaaminen ja katkaiseminen Radiolähetin on oletusarvon mukaan poissa käytöstä. Yhteyden on oltava toiminnassa, jotta yhteys langattomaan verkkoon säilyy. Kun langaton yhteys on käytössä, HP Photosmart -laitteen etupaneelin sininen merkkivalo palaa. Jos HP Photosmart -laite on liitettynä kiinteään verkkoon ja käytössä on vain USB-yhteys, langaton yhteys ei kuitenkaan ole käytössä. Tällöin on tarpeetonta pitää langatonta yhteyttä toiminnassa. 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Wireless Radio (Langaton radio). 4. Kosketa On (Käytössä) tai Off (Ei käytössä). Langattoman verkon testin tulostaminen Langattoman verkon testi määrittää verkon asennuksen onnistumisen diagnostiikkatestien avulla. Langattoman verkon testiraportti tulostetaan automaattisesti ohjatun langattoman asennustoiminnon suorittamisen yhteydessä. Lisäksi sen voi tulostaa milloin tahansa. 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Wireless Network Test (Langattoman verkon testi). Wireless Network Test (Langattoman verkon testi) tulostetaan. Verkon lisäasetusten muuttaminen ohjauspaneelin asetuksista Verkon lisäasetuksilla voi määrittää tärkeitä verkkoasetuksia. Vain kokeneen käyttäjän tulisi muuttaa näitä asetuksia. IP-asetusten muuttaminen IP-oletusasetus on Automatic (Automaattinen), jolloin laite asettaa IP-asetukset automaattisesti. Jos olet kokenut käyttäjä, voit muuttaa IP-osoitetta, aliverkon peitettä tai oletusyhdyskäytävää manuaalisesti. Voit tarkistaa HP Photosmart -laitteen käyttämän IP -osoitteen ja aliverkon peitteen tulostamalla HP Photosmart -laitteesta verkon asetussivun. Suomi Verkkoasetusten hallinta 21

22 Luku 2 Huomautus Kun määrität IP-asetuksen manuaalisesti, sinulla on oltava yhteys aktiiviseen verkkoon. Muussa tapauksessa asetus ei jää voimaan, kun poistut valikosta. Varoitus Ole varovainen määrittäessäsi IP-osoitetta manuaalisesti. Virheellisen IP -osoitteen määrittäminen asennuksen aikana saattaa estää verkkokomponentteja muodostamasta yhteyttä HP Photosmart -laitteeseen. 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Network (Verkko). Suomi Huomautus Jos haluamasi valikkovaihtoehto ei näy näytössä, voit selata kaikkia valikkovaihtoehtoja koskettamalla - tai -painiketta. 3. Kosketa Advanced Setup (Lisäasetukset). 4. Kosketa IP Settings (IP-asetukset). 5. Kosketa Manual (Manuaalinen). 6. Kosketa jotakin seuraavista IP-asetuksista. IP Address (IP-osoite) Subnet Mask (Aliverkon peite) Default Gateway (Oletusyhdyskäytävä) Näyttönäppäimistö tulee näkyviin. 7. Anna IP-asetukset näyttönäppäimistön avulla. 22 HP Photosmart D7400 series

23 3 HP Photosmart -laitteen toimintojen käyttäminen Tässä luvussa on tietoja HP Photosmart -laitteen perustoimintojen käyttämisestä. Lisäksi se sisältää ohjeet paperin asettamisesta ja valokuvien katselemisesta, valitsemisesta ja tulostamisesta sekä mustekasettien vaihtamisesta. Paperin lisääminen Tässä osassa kerrotaan, kuinka HP Photosmart -laitteeseen ladataan erityyppisiä ja -kokoisia papereita tulostuskäyttöä varten. Suomi Vihje Säilytä paperi tasaisella alustalla suljettavassa pakkauksessa. Näin paperi ei repeä, rypisty, käpristy tai taitu. Jos paperia ei säilytetä oikein, voimakkaat lämpötilan tai ilmankosteuden muutokset voivat aiheuttaa paperin käpristymistä, jolloin paperi ei enää toimi hyvin HP Photosmart -laitteessa. Täysikokoisen paperin lisääminen Voit lisätä HP Photosmart -laitteen pääsyöttölokeroon useita erityyppisiä Letter- tai A4 -koon papereita. Täysikokoisen paperin lisääminen 1. Vedä pääsyöttölokero ulos ja siirrä sitten lokeron pituus- ja leveysohjaimet uloimpaan asentoon. 2. Tasaa papereiden reunat kopauttamalla paperipinoa tasaisella pinnalla. Tarkista sitten, että paperit eivät ole repeytyneitä, pölyisiä tai ryppyisiä eivätkä paperien reunat ole käpristyneet tai taittuneet kaikki pinossa olevat arkit ovat samankokoisia ja -tyyppisiä. 3. Pane paperipino pääsyöttölokeroon niin, että pinon lyhyt reuna osoittaa eteenpäin ja arkkien tulostuspuolet ovat alaspäin. Työnnä paperipino lokeroon niin pitkälle kuin se menee. HP Photosmart -laitteen toimintojen käyttäminen 23

24 Luku 3 Suomi Varoitus Tarkista, että HP Photosmart on vapaana eikä siitä kuulu ääntä, kun lisäät pääsyöttölokeroon paperia. Jos HP Photosmart on huoltamassa tulostuskasetteja tai muutoin varattu jotakin tehtävää varten, laitteen sisällä oleva paperinpidike ei ole ehkä paikallaan. Olet ehkä työntänyt paperin liian pitkälle, minkä vuoksi HP Photosmart tulostaa tyhjiä sivuja. Vihje Jos käytät kirjelomaketta, aseta sivun yläosa eteenpäin ja tulostettava puoli alaspäin. Myös pääsyöttölokeroon painettu kaavio opastaa täysikokoisen paperin ja kirjelomakkeiden lisäämisessä. 4. Siirrä paperipinon leveys- ja pituusohjaimia sisäänpäin, kunnes ne ovat paperipinon reunoja vasten. Älä täytä pääsyöttölokeroa liikaa. Varmista, että paperipino mahtuu pääsyöttölokeroon ja että se ei ulotu paperinleveysohjaimen yläreunan yläpuolelle. 5. Työnnä pääsyöttölokero takaisin HP Photosmart -laitteeseen. 6. Vedä tulostuslokeron jatke itseäsi kohti niin pitkälle kuin se liukuu. Huomautus Jos käytät Legal-kokoista paperia, jätä lokeron jatke kiinni. 24 HP Photosmart D7400 series

25 10 x 15 cm:n (4 x 6 tuuman) valokuvapaperin lisääminen Voit lisätä HP Photosmart -laitteen valokuvalokeroon enintään 10 x 15 cm:n valokuvapaperia. Parhaat tulokset saat käyttämällä 10 x 15 cm:n HP Premium Plus -valokuvapaperia tai HP Premium -valokuvapaperia. 10 x 15 cm:n valokuvapaperin lisääminen valokuvapaperilokeroon 1. Nosta tulostelokeroa ja vedä valokuvalokero ulos. Suomi 2. Aseta valokuvapaperipino lokeroon siten, että pinon lyhyt reuna osoittaa eteenpäin ja arkkien tulostuspuolet ovat alaspäin. Työnnä valokuvapaperipino lokeroon niin pitkälle kuin se menee. Jos valokuvapaperin reunassa on repäisynauhoja, lisää valokuvapaperi laitteeseen niin, että repäisynauhat ovat lähimpänä itseäsi. 3. Siirrä paperipinon leveys- ja pituusohjaimia sisäänpäin, kunnes ne ovat valokuvapaperipinon reunoja vasten. Älä täytä valokuvalokeroa liikaa. Varmista, että paperipino mahtuu valokuvalokeroon eikä se ulotu paperinleveysohjaimen yläreunan yläpuolelle. 4. Työnnä valokuvalokero paikalleen ja laske tulostelokero alas. Paperitukosten ehkäiseminen Voit ehkäistä paperitukoksia noudattamalla seuraavia ohjeita. Poista tulostuneet paperit tulostelokerosta riittävän usein. Säilytä käyttämättömät paperiarkit tasaisella alustalla suljettavassa pakkauksessa, jotta ne eivät käpristy tai rypisty. Varmista, että paperi on tasaisesti syöttölokerossa eivätkä paperin reunat ole taittuneet tai revenneet. Paperitukosten ehkäiseminen 25

26 Luku 3 Älä aseta syöttölokeroon samanaikaisesti useita paperityyppejä ja -kokoja. Syöttölokerossa olevan paperipinon kaikkien arkkien on oltava samankokoisia ja -tyyppisiä. Työnnä syöttölokeron leveysohjaimet tiiviisti paperipinon reunoja vasten. Varmista, että paperin leveysohjaimet eivät taivuta syöttölokerossa olevaa paperia. Älä työnnä paperia liian pitkälle syöttölokeroon. Käytä HP Photosmart -laitteelle suositeltuja paperityyppejä. Suomi Valokuvien katseleminen, valitseminen ja tulostaminen Voit tarkastella muistikortilla tai tallennuslaitteessa olevia valokuvia ja valita niitä ennen tulostusta tai tulostuksen aikana. Valokuvien katseleminen, valitseminen ja tulostaminen 1. Aseta muistikortti oikeaan paikkaan HP Photosmart -laitteeseen tai kytke tallennuslaite laitteen etuosassa olevaan USB-porttiin. 1 xd-picture Card 2 CompactFlash (CF) -tyypit I ja II 3 Memory Stick, Memory Stick Pro, Memory Stick Select, Memory Stick Magic Gate, Memory Stick Duo tai Duo Pro (sovitin valinnainen) tai Memory Stick Micro (sovitin tarvitaan) 4 Secure Digital (SD), Secure Digital Mini (sovitin tarvitaan), Secure Digital High Capacity (SDHC), MultiMediaCard (MMC), MMC Plus, MMC Mobile (RS-MMC; sovitin tarvitaan), TransFlash MicroSD Card tai Secure MultiMedia Card Näkyviin tulee Photosmart Express -valikko, jossa näkyy viimeisin kuva. 2. Lataa enintään 10 x 15 cm -kokoista valokuvapaperia valokuvalokeroon tai täysikokoista valokuvapaperia pääsyöttölokeroon. 26 HP Photosmart D7400 series

27 3. Kosketa View (Näytä). View Photos (Näytä valokuvat) -näyttö avautuu. 4. Selaa valokuvien pikkukuvia koskettamalla tai. 5. Kun korostettuna näkyy sen valokuvan pikkukuva, jonka haluat tuoda näkyviin, kosketa sitä. 6. Kun kuva näkyy yksinään näytössä, kosketa kuvaa uudelleen. Photo Options (Valokuva-asetukset) -näyttö avautuu. 7. Kosketa Print Preview (Esikatselu). Näkyviin tulevassa Print Preview (Esikatselu) -näytössä näkyy, miltä valokuva näyttää tulostettuna. Jos haluat valita muita valokuvia katseltavaksi ja tulostettavaksi, kosketa Add More (Lisää) ja toista sitten vaiheet (Valinnainen) Jos haluat tarkistaa tulostusasetukset ja/tai muuttaa niitä, kosketa Settings (Asetukset). 9. Voit tulostaa valokuvat koskettamalla Print (Tulosta) (tai painamalla Print Photos (Tulosta valokuvat) -painiketta ohjauspaneelissa). Tulostuksen tilanäytössä näkyy tulostettavien sivujen määrä ja arvioitu tulostukseen kuluva aika. Arvioitujen mustemäärien tarkistaminen Voit helposti tarkastaa mustekasetin mustetason ja selvittää, kuinka pian kasetti on vaihdettava. Mustetaso ilmaisee arvion mustekaseteissa jäljellä olevan musteen määrästä. Huomautus HP Photosmart tunnistaa vain aitojen HP:n musteiden mustemäärät. Uudelleen täytettyjen tai muissa laitteissa käytettyjen mustekasettien mustemääristä ei välttämättä saada tarkkaa tietoa. Huomautus Tulostuskasettien mustetta käytetään tulostustoimenpiteessä monilla eri tavoilla. Näihin sisältyy alustaminen, joka valmistelee laitteen ja tulostuskasetit tulostamista varten, ja tulostuspään huoltaminen, joka pitää tulostussuuttimet avoimina ja varmistaa musteen esteettömän virtauksen. Lisäksi tulostuskasettiin jää hieman mustetta, kun se on käytetty loppuun. Lisätietoja on osoitteessa go/inkusage. Suomi Mustetasojen tarkastaminen ohjauspaneelin avulla 1. Kosketa näytössä Setup (Asetukset). 2. Kosketa Tools (Työkalut). 3. Kosketa Display Ink Gauge (Näytä musteilmaisin). HP Photosmart -näyttää mittarin, joka näyttää asennettujen kasettien arvioidut mustemäärät. Arvioitujen mustemäärien tarkistaminen 27

28 Luku 3 Mustekasettien vaihtaminen Noudata tässä kohdassa olevia ohjeita, kun mustekasetit pitää vaihtaa. Suomi Huomautus Jos asennat mustekasetteja HP Photosmart -laitteeseen ensimmäistä kertaa, varmista, että käytät laitteen mukana tulleita mustekasetteja. Näiden kasettien muste on kehitetty sopimaan yhteen tulostimen tulostuspääyksikön kanssa ensimmäisellä käyttökerralla. Jos sinulla ei vielä ole uusia mustekasetteja HP Photosmart -laitetta varten, voit tilata ne napsauttamalla Osta HP-tarvikkeita -kuvaketta tietokoneessa. Windows-tietokoneessa kuvake sijaitsee Käynnistä-valikon HP-kansiossa. Lisätietoja on kohdassa Mustekasettien vaihtaminen 1. Varmista, että HP Photosmart -laitteeseen on kytketty virta. 2. Avaa mustekasettipesän luukku nostamalla sitä laitteen etupuolen keskikohdasta, kunnes kansi lukittuu paikalleen. 3. Purista vaihdettavan tulostuskasetin alla olevan salvan alaosaa ja nosta sitten salpa ylös. Jos vaihdat mustaa mustekasettia, nosta vasemmanpuoleista salpaa. Jos vaihdat jonkin viidestä värillisestä mustekasetista (keltainen, vaalea syaani [sininen], syaani, vaalea magenta [vaaleanpunainen] tai magenta), nosta keskialueella olevaa kyseisen kasetin salpaa. 28 HP Photosmart D7400 series

29 Suomi 1 Mustan mustekasetin salpa 2 Värillisten mustekasettien salvat. 4. Poista mustekasetti aukosta vetämällä sitä itseesi päin. 5. Poista uusi mustekasetti pakkauksestaan. Ota kiinni kasetin kädensijasta ja paina kasetti tyhjään paikkaan. Aseta mustekasetti niin, että sen väri ja kuvio vastaavat tulostuskasetin vaunun väriä ja kuviota. 6. Sulje salpa ja tarkista, että se on tiukasti kiinni. Mustekasettien vaihtaminen 29

30 Luku 3 Suomi 7. Toista vaiheet 3-6 kullekin vaihdettavalle mustekasetille. 8. Sulje mustekasettipesän luukku. 30 HP Photosmart D7400 series

31 4 Vianmääritys ja tuki Tässä luvussa on HP Photosmart -laitetta koskevia vianmääritysohjeita. Asennukseen ja asetusten määrittämiseen liittyviä aiheita sekä joitakin toimintaan liittyviä aiheita käsitellään yksityiskohtaisesti. Lisätietoja vianmäärityksestä on ohjelman mukana toimitetussa käytönaikaisessa ohjeessa. Monet ongelmat aiheutuvat siitä, jos HP Photosmart -laite kytketään tietokoneeseen USB-kaapelilla, ennen kuin HP Photosmart -ohjelmisto on asennettu tietokoneeseen. Jos olet kytkenyt HP Photosmart -laitteen tietokoneeseen ennen näyttöön tullutta kehotusta, noudata alla olevia ohjeita. Asennukseen liittyviä yleisiä vianmääritystietoja 1. Irrota USB-kaapeli tietokoneesta. 2. Poista ohjelmiston asennus (jos se on jo asennettu). 3. Käynnistä tietokone uudelleen. 4. Katkaise HP Photosmart -laitteesta virta yhden minuutin ajaksi ja kytke virta uudelleen. 5. Asenna HP Photosmart -ohjelmisto uudelleen. Varoitus Älä kytke USB-kaapelia tietokoneeseen ennen näyttöön tulevaa kehotusta. Tuen yhteystietoja on tämän oppaan takakannen sisäpuolella. Ohjelmiston poisto ja uudelleenasennus Jos asennus on epätäydellinen tai jos liitit USB-kaapelin tietokoneeseen ennen kuin ohjelmiston asennusnäyttö kehotti niin tekemään, ohjelmisto on ehkä poistettava ja asennettava uudelleen. Pelkästään HP Photosmart -sovellustiedostojen poistaminen tietokoneesta ei riitä. Varmista, että poistat asennuksen asianmukaisesti käyttämällä HP Photosmart -laitteen mukana toimitettua ohjelmiston asennuksen poisto-ohjelmaa. Asennuksen poistaminen ja uudelleenasennus Windows-käyttöjärjestelmässä 1. Valitse Windowsin tehtäväpalkista Käynnistä, Asetukset, Ohjauspaneeli (tai suoraan Ohjauspaneeli).. 2. Kaksoisnapsauta Lisää tai poista sovellus (tai napsauta Poista sovelluksen asennus). 3. Valitse HP Photosmart All-in-One -ajuriohjelmisto ja napsauta sitten Muuta/Poista. Noudata näytön ohjeita. 4. Irrota HP Photosmart -laitteen kaapeli tietokoneesta. 5. Käynnistä tietokone uudelleen. Huomautus On tärkeää, että irrotat HP Photosmart -laitteen, ennen kuin käynnistät tietokoneen uudelleen. Älä liitä HP Photosmart -laitetta tietokoneeseen, ennen kuin olet asentanut ohjelmiston uudelleen. 6. Aseta HP Photosmart -laitteen CD-levy tietokoneen CD-asemaan ja käynnistä asennusohjelma. 7. Noudata näyttöön tulevia ohjeita ja HP Photosmart -laitteen mukana toimitetun asennusoppaan ohjeita. Laitteiston asennuksen vianmääritys Tässä osassa olevien ohjeiden avulla voit ratkaista HP Photosmart -laitteiston asennusta koskevia ongelmia. HP Photosmart -laite ei käynnisty Syy: HP Photosmart -laitetta ei ole kytketty oikein virtalähteeseen. Ratkaisu Varmista, että virtajohto on kunnolla kiinni sekä HP Photosmart -laitteessa että verkkolaitteessa. Liitä johto pistorasiaan, ylijännitesuojaan tai jatkojohtoon. Suomi Vianmääritys ja tuki 31

32 Luku 4 Suomi 1 Virtaliitäntä 2 Virtajohto ja verkkolaite 3 Pistorasia Jos käytät jatkojohtoa, varmista, että sen virta on kytketty. Voit kytkeä HP Photosmart -laitteen myös suoraan pistorasiaan. Testaa pistorasia ja varmista, että se toimii. Kytke pistorasiaan varmasti toimiva laite ja katso, saako laite virtaa. Jos laite ei saa virtaa, pistorasia saattaa olla viallinen. Jos kytkit HP Photosmart -laitteen kytkimelliseen pistorasiaan, varmista, että virta on kytketty. Jos laite ei toimi, vaikka siihen on kytketty virta, pistorasiassa saattaa olla vikaa. Syy: Olet painanut On (virtapainike)tta liian nopeasti. Ratkaisu: HP Photosmart ei välttämättä vastaa, jos On (virtapainike)tta painetaan liian nopeasti. Paina On (virtapainike)tta kerran. HP Photosmart -laitteen käynnistyminen voi kestää hetken. On (virtapainike)en uudelleenpainaminen tänä aikana voi katkaista laitteesta virran. Varoitus Jos HP Photosmart -laite ei vieläkään käynnisty, siinä voi olla mekaaninen vika. Irrota HP Photosmart -laitteen virtajohto pistorasiasta ja ota yhteys HP:hen. Käy osoitteessa Valitse maa tai alue ja katso sitten teknisen tuen tietoja valitsemalla Yhteystiedot. USB-kaapeli on kytketty, mutta HP Photosmart -laitteen käytössä tietokoneen kanssa on ongelmia Syy: USB-kaapeli oli kytkettynä, ennen kuin ohjelmisto oli asennettu. USB-kaapelin liittäminen ennen ohjelman antamaa kehotusta saattaa aiheuttaa virheitä. Ratkaisu: Sinun on asennettava HP Photosmart -laitteen mukana toimitettu ohjelma, ennen kuin kytket USB-kaapelin. Älä liitä USB-kaapelia asennuksen aikana, ennen kuin näyttöön tulevassa ohjeessa kehotetaan tekemään niin. Kun olet asentanut ohjelman, HP Photosmart -laitteen liittäminen tietokoneeseen USB -kaapelilla on helppoa. Kytke USB-kaapelin toinen pää tietokoneen takaosaan ja toinen pää HP Photosmart -laitteen takaosaan. Voit liittää kaapelin mihin tahansa tietokoneen takaosassa olevaan USB-porttiin. 32 HP Photosmart D7400 series
