2 Sisä llysluettelo 1 Ennen käyttöä Käyttöehdot Huomioitavaa Pakkauksen sisältö Kameran kytkeminen lähiverkkoon Yhteysasetusten tarkistaminen Yhteyden muodostaminen hallintasivustoon Selainlaajennuksen asentaminen Kirjautuminen Käyttäjät ja salasanat Verkkoasetukset Hälytysasetukset Liikkeentunnistus Ulkoisen anturin liitäntä (INPUT) Yhteysasetukset Sähköposti FTP palvelin Tallenteiden selaaminen ja toistaminen Etäkäyttö Liite 1 Tekniset tiedot Liite 2 Kameran oletusasetukset Liite 3 Tehdasasetusten palauttaminen Liite 4 Optiikan säätäminen Liite 5 Muistikortin asennus... 25

3 1 Ennen käyttöä Käyttääksesi laitetta oikein, lue tämä käyttöohje huolellisesti ennen kameran käyttöönottoa. Säilytä käyttöohje myöhempää tarvetta varten. 1.1 Käyttöehdot Käyttämällä laitetta käyttäjä hyväksyy alla olevat ehdot. Tämä laite on tarkoitettu vain ja ainoastaan yksityiseen käyttöön ja sen käyttäminen tapahtuu käyttäjän omalla vastuulla. Laitteen käyttötarkoitus on käyttäjän omaisuuden kuvaaminen valvonta- tai vartiointitarkoituksessa. Maassa, jossa laitetta käytetään, voi olla videovalvontaa rajoittavia lakeja ja asetuksia. Käyttäjä on vastuussa laitteen käytöstä näiden lakien ja asetusten mukaisesti. Laitteen valmistaja, maahantuoja tai jälleenmyyjä ei ole millään tavalla vastuussa laitteen toiminnan tai toimimattomuuden aiheuttamista välittömistä tai välillisistä vahingoista, lukuun ottamatta laitteen takuuaikana laitteen valmistusvirheistä johtuvia vikoja laitteessa itsessään. Laitteen takuu on voimassa vain, mikäli asiakas on käyttänyt laitetta tämän ohjeen mukaisesti. Laitteella on 12kk takuu. Laitevikoihin liittyvissä asioissa ole yhteydessä laitteen myyneeseen jälleenmyyjään. 1.2 Huomioitavaa Älä aukaise tai pura kameraa, sillä se voi aiheuttaa sähköiskun vaaran tai vahingoittaa laitetta. Ota ongelmatilanteissa yhteyttä laitteen myyjään. Takuu raukeaa, mikäli laite on avattu omatoimisesti. Laite on sääsuojattu ja siinä on sekä huurteenpoisto että lämmitinelementti, joten se soveltuu erityisen hyvin ulkokäyttöön. Laiteen käyttölämpötila on C. Älä anna lasten leikkiä laitteella. 1.3 Pakkauksen sisältö T-Cam IPC PRO 8200 PoE IP-valvontakamera Suomenkielinen käyttöohje Kiinnitysjalka, kiinnitysruuvit sekä sapluuna kiinnitysreikien poraamista varten CD-levy, jossa on mm. englanninkieliset ohjeet. RTJ GROUP OY TILAVAHTI.COM Sivu 1

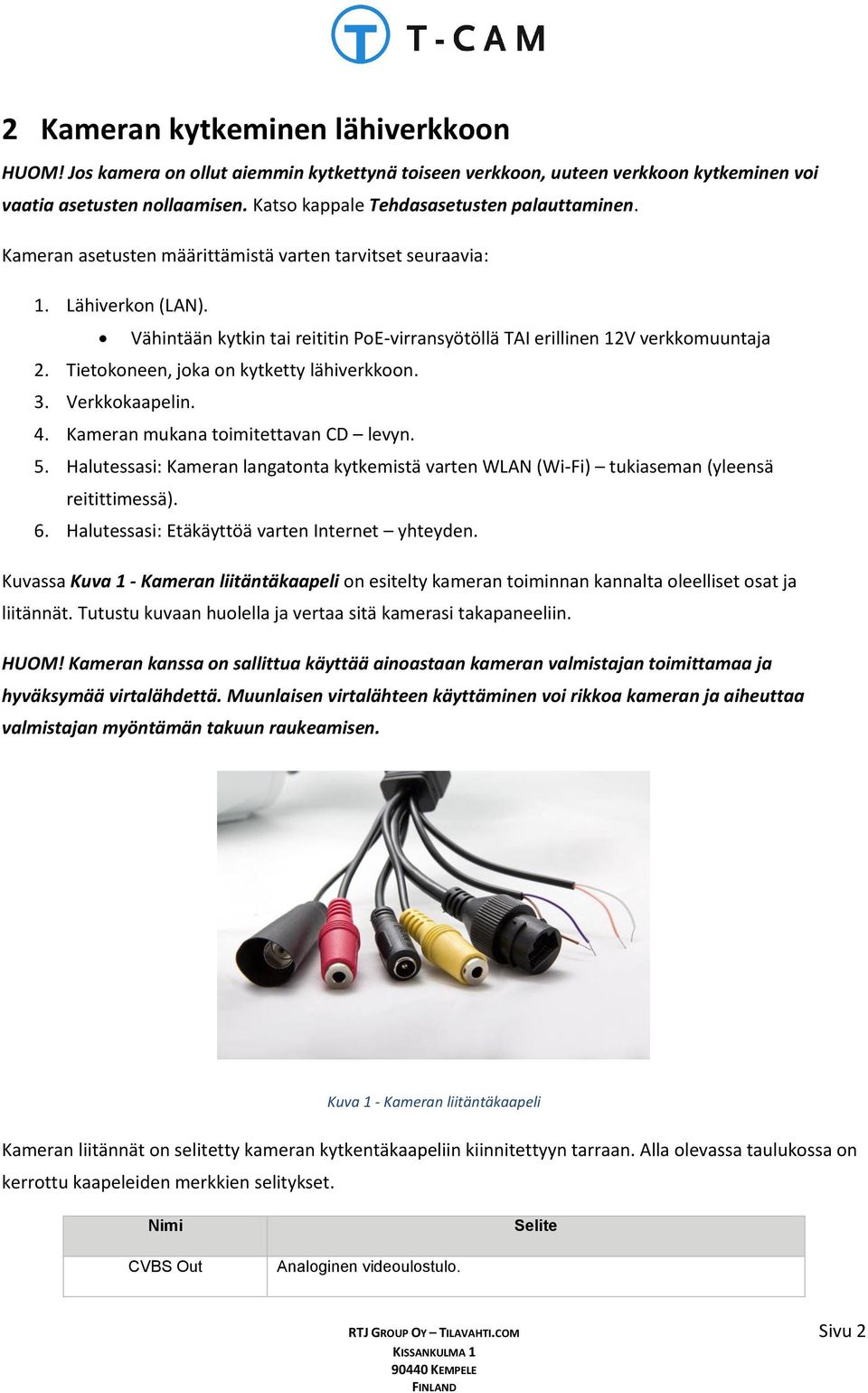

4 2 Kameran kytkeminen lähiverkkoon HUOM! Jos kamera on ollut aiemmin kytkettynä toiseen verkkoon, uuteen verkkoon kytkeminen voi vaatia asetusten nollaamisen. Katso kappale Tehdasasetusten palauttaminen. Kameran asetusten määrittämistä varten tarvitset seuraavia: 1. Lähiverkon (LAN). Vähintään kytkin tai reititin PoE-virransyötöllä TAI erillinen 12V verkkomuuntaja 2. Tietokoneen, joka on kytketty lähiverkkoon. 3. Verkkokaapelin. 4. Kameran mukana toimitettavan CD levyn. 5. Halutessasi: Kameran langatonta kytkemistä varten WLAN (Wi-Fi) tukiaseman (yleensä reitittimessä). 6. Halutessasi: Etäkäyttöä varten Internet yhteyden. Kuvassa Kuva 1 - Kameran liitäntäkaapeli on esitelty kameran toiminnan kannalta oleelliset osat ja liitännät. Tutustu kuvaan huolella ja vertaa sitä kamerasi takapaneeliin. HUOM! Kameran kanssa on sallittua käyttää ainoastaan kameran valmistajan toimittamaa ja hyväksymää virtalähdettä. Muunlaisen virtalähteen käyttäminen voi rikkoa kameran ja aiheuttaa valmistajan myöntämän takuun raukeamisen. Kuva 1 - Kameran liitäntäkaapeli Kameran liitännät on selitetty kameran kytkentäkaapeliin kiinnitettyyn tarraan. Alla olevassa taulukossa on kerrottu kaapeleiden merkkien selitykset. Nimi Selite CVBS Out Analoginen videoulostulo. RTJ GROUP OY TILAVAHTI.COM Sivu 2

5 Nimi POE Selite Verkkokaapelin liitin ja POE virransyöttö. DC 12V Käyttöjänniteliitin: DC 12V. ALARM OUT ALARM IN AUDIO OUT AUDIO IN Hälytyksen ulostulo: Liittimen kautta voidaan ohjata ulkoista laitetta tai hälytyksen sattuessa. Koskettimen tyyppi voidaan asettaa ohjelmassa. Hälytyksen sisäänmeno. Liittimeen voidaan kytkeä ulkoinen kosketin (esim. PIR), jonka avulla voidaan aiheuttaa hälytys kameran ohjelmassa. Äänen ulostulo: Äänen ulostulo voidaan viedä ulkoiselle äänilaitteelle. Äänen sisäänmeno: Sisäänmenoliittimeen voidaan kytkeä esim. mikrofoni. Kameran asetusten määrittämistä varten kytke kamera seuraavien ohjeiden mukaisesti: 1. Poista kamerasta kaikki siinä mahdollisesti olevat kuljetuksen aikaiset suojat ja tuet. 2. Varmista että tietoverkkosi kytkin / reititin on päällä ja toimintakunnossa. 3. Mikäli käytät kameraa verkkovirtalähteellä (ei sis. pakettiin), varmasti että sen jännite on asetettu 12 V 4. Mikäli käytät kameraa PoE-virransyötöllä, liitä verkkokaapeli PoE-kytkimen porttiin (802.3af) 5. Kytke kamera verkkokaapelilla reitittimeen tai kytkimeen. 6. Liitä kameran verkkovirtalähde pistorasiaan. 7. Kytke verkkovirtalähteen kaapeli kameraan. 8. Varmista että reitittimen tai kytkimen keltainen valo alkaa palaa yhtäjaksoisesti, ja vihreä valo alkaa vilkkua. RTJ GROUP OY TILAVAHTI.COM Sivu 3

6 3 Yhteysasetusten tarkistaminen Kameran asetukset määritellään kameran hallintasivustossa tietokoneen selaimella. Hallintasivusto on osa kameran sisäistä laiteohjelmistoa, joten kameran tai tietokoneen ei tarvitse olla yhteydessä Internettiin asetusten määrittämisen aikana. Kameran ja tietokoneen on kuitenkin oltava kytkettynä samaan lähiverkkoon (LAN). Pienissä koti- ja toimistolähiverkoissa yleisesti käytössä olevien verkkoasetusten mukaan pitää tietokoneesi ja kamerasi olla samassa aliverkossa jotta pääset kameran hallintasivustolle. Hallintasivustolle päästään kameran verkko-, eli IP osoitteen avulla, joka on tehdasasetuksilla asetettu kiinteäksi, ja joka on tässä kamerassa IP osoitteen kolme ensimmäistä pisteellä erotettua numerosarjaa määrittelevät käytettävän aliverkon. Jotta tietokoneesi olisi samassa aliverkossa, tietokoneesi IP osoitteen kolme ensimmäistä numerosarjaa tulee olla samat kuin kameran IP osoitteessa. Tietokoneesi IP osoite voi olla esimerkiksi Voit tarkistaa tietokoneesi IP - osoitteen avaamalla Windows - tietokoneesi komentokehotteen ja kirjoittamalla siihen komennon ipconfig. Tietokoneesi IP osoite löytyy käytettävän verkkoadapterin kohdalta (esim: Wireless LAN adapter WLAN, jos tietokoneesi on kytketty WLAN:in kautta), riviltä IPv4 Address (esim: IPv4 Address: ). Mikäli tietokoneesi on samassa aliverkossa kuin kamerasi (eli tietokoneesi IP osoite alkaa ), etene kameran käyttöönotossa seuraavien ohjeiden mukaisesti. Muussa tapauksessa sinun pitää muuttaa joko tietokoneesi tai lähiverkkosi asetuksia. Lisätietoja löydät Tilavahti.com tukisivustolta osoitteesta / ohjeet / käyttöönotto. RTJ GROUP OY TILAVAHTI.COM Sivu 4

7 4 Yhteyden muodostaminen hallintasivustoon 4.1 Selainlaajennuksen asentaminen Ensimmäisellä käyttökerralla sinun pitää asentaa käyttämääsi selaimeen selainlaajennus, joka mahdollistaa kameran hallinnan ja videokuvan katselun. Asentaaksesi selainlaajennuksen, toimi seuraavasti: 1. Avaa tietokoneesi selain. 2. Kirjoita selaimen osoitekenttään kameran verkko-osoite ( ). 3. Selaimeen avautuu alla olevan kuvan mukainen kirjautumisikkuna. 4. Klikkaa kirjautumisikkunan alareunassa olevaa [Download ActiveX] linkkiä. 5. Selaimesi kysyy toimintaohjeita [Suorita] (Run) tai [Tallenna] (Save). Valitse tiedoston suorittaminen (Run), jolloin selainlaajennustiedoston lataaminen alkaa. 6. Kun lataus on valmis, avautuu seuraavan kuvan mukainen asennusikkuna. Jos valitsit kohdassa 5. [Tallenna], klikkaa ladattua tiedostoa ja valitse asenna. RTJ GROUP OY TILAVAHTI.COM Sivu 5

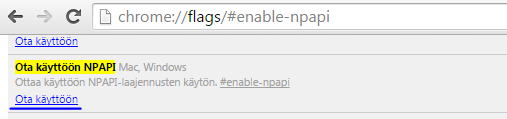

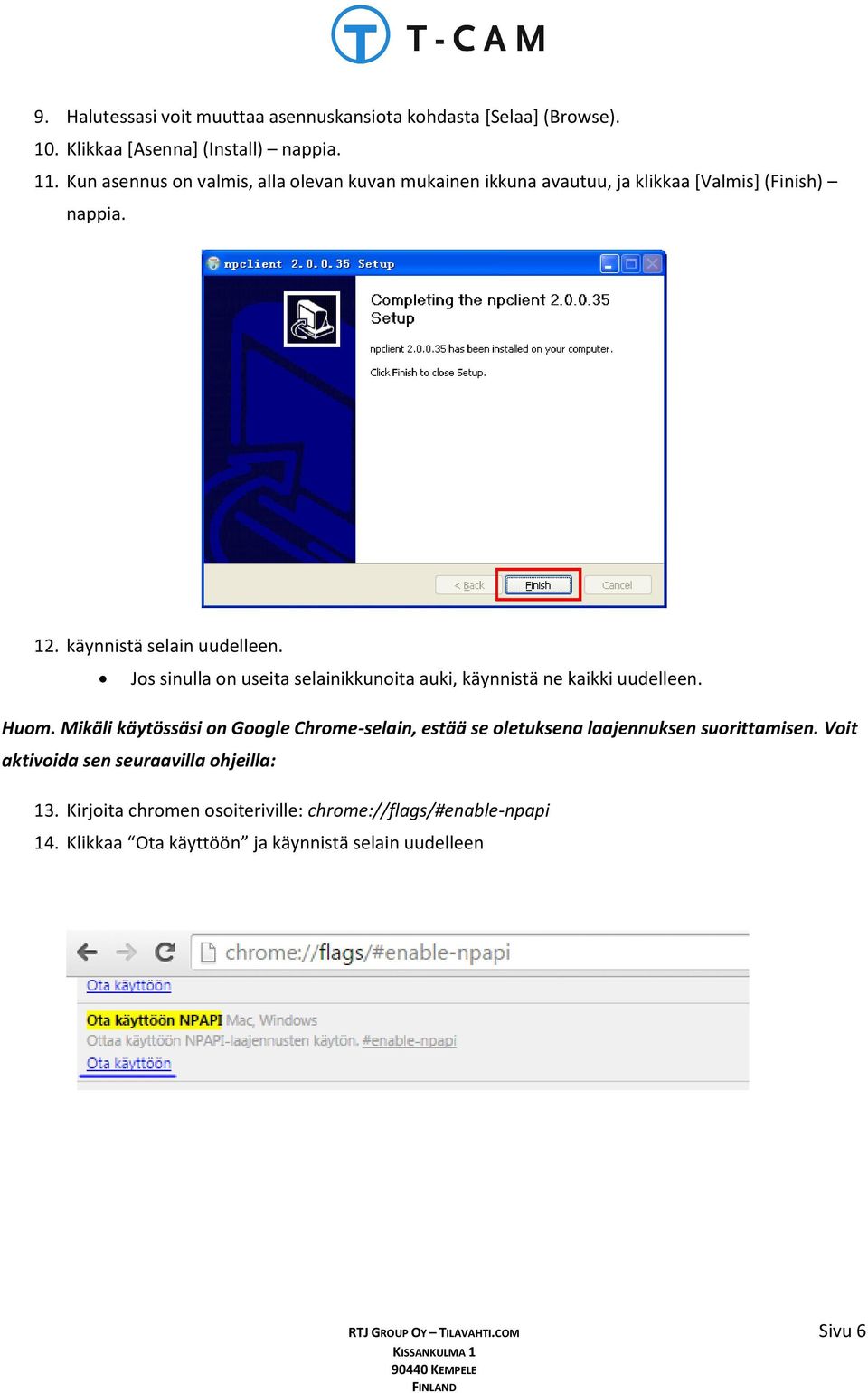

8 9. Halutessasi voit muuttaa asennuskansiota kohdasta [Selaa] (Browse). 10. Klikkaa [Asenna] (Install) nappia. 11. Kun asennus on valmis, alla olevan kuvan mukainen ikkuna avautuu, ja klikkaa [Valmis] (Finish) nappia. 12. käynnistä selain uudelleen. Jos sinulla on useita selainikkunoita auki, käynnistä ne kaikki uudelleen. Huom. Mikäli käytössäsi on Google Chrome-selain, estää se oletuksena laajennuksen suorittamisen. Voit aktivoida sen seuraavilla ohjeilla: 13. Kirjoita chromen osoiteriville: chrome://flags/#enable-npapi 14. Klikkaa Ota käyttöön ja käynnistä selain uudelleen RTJ GROUP OY TILAVAHTI.COM Sivu 6

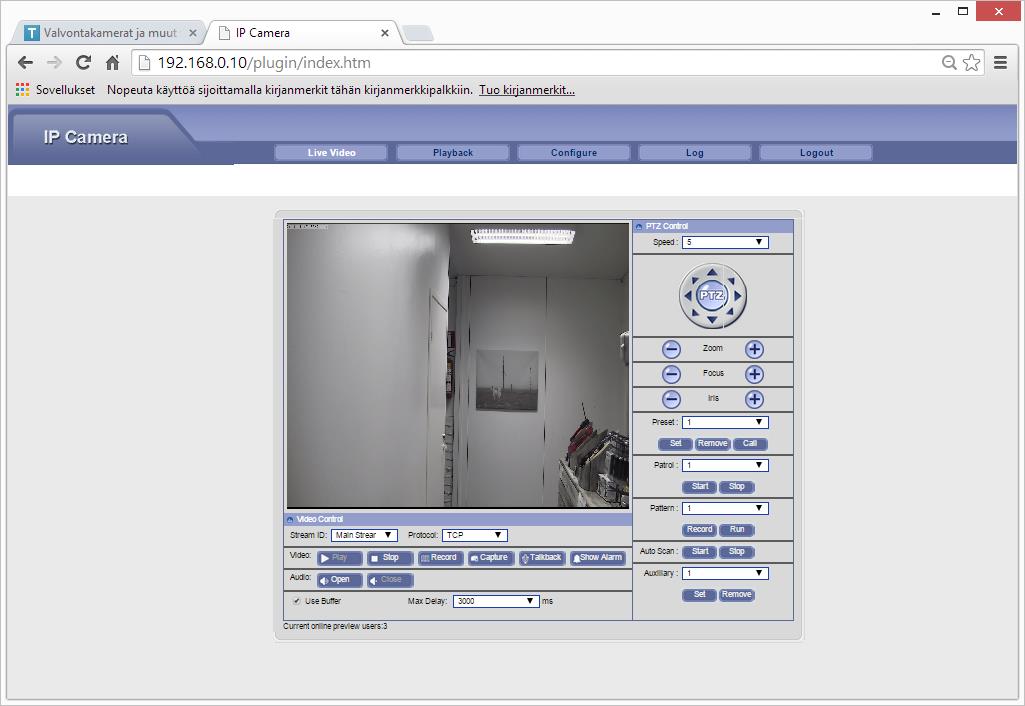

9 4.2 Kirjautuminen HUOM! Käyttääksesi kameraa, käyttämääsi selaimeen pitää olla asennettu kameravalmistajan toimittama selainlaajennus. Katso selainlaajennuksen asennusohjeet kappaleesta 4.1 Selainlaajennuksen asentaminen. 1. Avaa tietokoneesi selain. 2. Kirjoita selaimen osoitekenttään kameran verkko-osoite (oletuksena ). 3. Selaimeen avautuu alla olevan kuvan mukainen kirjautumissivu. 4. Syötä kameran käyttäjätunnus (oletus admin ) ja salasana (oletuksena jätä tyhjäksi) niille varattuihin kenttiin. 5. Klikkaa [Login] nappia 6. Onnistuneen kirjautumisen jälkeen avautuu alla olevan kuvan mukainen hallintasivuston päänäkymä. RTJ GROUP OY TILAVAHTI.COM Sivu 7

10 4.3 Käyttäjät ja salasanat Käyttäjien hallinnan asetussivu on esitetty alla olevassa kuvassa. Vasemmalla olevassa taulukossa on listattu nykyiset käyttäjät, ja sivun oikeassa laidassa, otsikon User rights alla on näkyvissä kunkin käyttäjän käyttöoikeudet. Nykyisen käyttäjän salasana voidaan vaihtaa valitsemalla käyttäjä, kirjoittamalla uusi salasana kenttään Password sekä uudelleen kenttään Confirm password. Salasanojen kirjoittamisen jälkeen paina nappia Modify tallentaaksesi muutokset. Huom! Jos kenttien salasanat eivät ole samat, kamera ei anna vaihtaa salasanaa. Voit lisätä uuden käyttäjän kirjoittamalla User name kenttään uuden käyttäjätunnuksen, sekä määrittelemällä käyttäjän salasanan sekä käyttöoikeudet. Tietojen syöttämisen jälkeen paina nappia Add lisätäksesi uudet käyttäjätiedot kameran muistiin. Huom! Kameralla voi olla maksimissaan kymmenen eri käyttäjätunnusta. Voit poistaa käyttäjän valitsemalla taulukosta käyttäjän, ja painamalla Delete nappia. Huom! Admin tunnusta ei voi poistaa. RTJ GROUP OY TILAVAHTI.COM Sivu 8

11 5 Verkkoasetukset HUOM! Väärät verkkoasetukset voivat estää pääsyn kameraan. Jos et tiedä mitä teet, älä mene muuttamaan näitä asetuksia itse, vaan pyydä avuksi sukulaismies (tai nainen), joka mahdollisesti on nykyinen tai entinen Nokian insinööri (tai vähintään tietokonealalla töissä) ja tietää näistä asioista aika tosi paljon (tai ainakin tuntee jonkun joka tietää). Jos kuitenkin saat kameran jumiin, voit palauttaa tehdasasetukset kappaleessa Liite 3 Tehdasasetusten palauttaminen mainittujen ohjeiden mukaisesti. Lisätietoja eri termeistä ja teknologioista löytyy myös Tilavahti.com tukisivustolta osoitteesta HUOM! Jos teet muutoksia verkkoasetuksiin, kamera käynnistyy asetusten tallentamisen jälkeen automattisesti uudelleen. Kameran verkkoasetuksia voidaan muuttaa alla olevan kuvan mukaisesta asetusnäkymästä. Kuvan alla on kerrottu tarkemmin eri kenttien selitykset. [Device Port]: Oletusarvo on 5000 (Ei ole suotavaa muuttaa). [Web Port]: Oletusarvo on 80 (Ei ole suotavaa muuttaa). [RTSP Port]: Oletusarvo on 554 (Ei ole suotavaa muuttaa). RTJ GROUP OY TILAVAHTI.COM Sivu 9

12 [ONVIF Port]: Oletusarvo on (Ei ole suotavaa muuttaa). [DHCP]: Oletusarvo on Ei valittu, eli pois päältä. Jos DHCP on päällä, kamera noutaa käynnistyessään verkko-osoitteen lähiverkkosi DHCP palvelimelta. Jos DHCP on päällä, ja verkko-osoitteen nouto epäonnistuu, niin kamera käyttää kohdassa [IP Address] määriteltyä kiinteää verkko-osoitetta. Jos DHCP on päällä, kameran verkko-osoite voi muuttua kameran eri käynnistyskerroilla. Asettaaksesi kameralle kiinteän verkko-osoitteen DHCP palvelimella, noudata verkossasi olevan DHCP palvelimen konfigurointiohjeita. [IP Address]: Oletusarvo on Tämä kenttä määrittelee kameran lähiverkkoadapterin käyttämän kiinteän verkko-osoitteen. HUOM! Tässä kentässä voit muuttaa kameran verkko-osoitteen lähiverkkosi asetusten mukaiseksi. Jos sinulla on useita kameroita, muista asettaa jokaiselle kameralle yksilöllinen verkko-osoite. Jos DHCP asetus on valittuna, tässä kentässä määritellään kameran verkko-osoitteen siinä tapauksessa, ettei DHCP palvelimelta saada noudettua verkko-osoitetta. Jos lähiverkossasi on useita laitteita (kameroita, tietokoneita, jne), huolehdi ettei laitteiden verkkoosoitteet mene päällekkäin. [Net mask]: Oletusarvo on (Ei ole suotavaa muuttaa). [Gateway]: Tässä kentässä määritellään lähiverkkosi oletusyhdyskäytävä. Jos kameraa halutaan käyttää Internetin kautta, tässä kentässä pitää olla reitittimesi lähiverkkoon näkyvä verkko-osoite. [Multicast address]: Tässä kentässä määritellään multicast lähetyksen verkko-osoite. Multicast (yhteislähetys) tarkoittaa ryhmää verkko-osoitteita jotka voivat vastaanottaa kameran videokuvaa. [Multicast port]: Tässä kentässä määritellään multicast lähetyksen kohdeportti. [DNS Server]: Tässä kentässä määritellään käytettävä nimipalvelin. Oletuksena on kameravalmistajan ylläpitämä palvelin, joka sijaitsee Kiinan Guangdongin provinssissa. Jos kamerasi on kytketty lähiverkkoon, voit laittaa tähän reitittimesi verkko-osoitteen. Jos käytät DDNS palvelua, laita tähän palveluntarjoajasi ilmoittama nimipalvelimen osoite. RTJ GROUP OY TILAVAHTI.COM Sivu 10

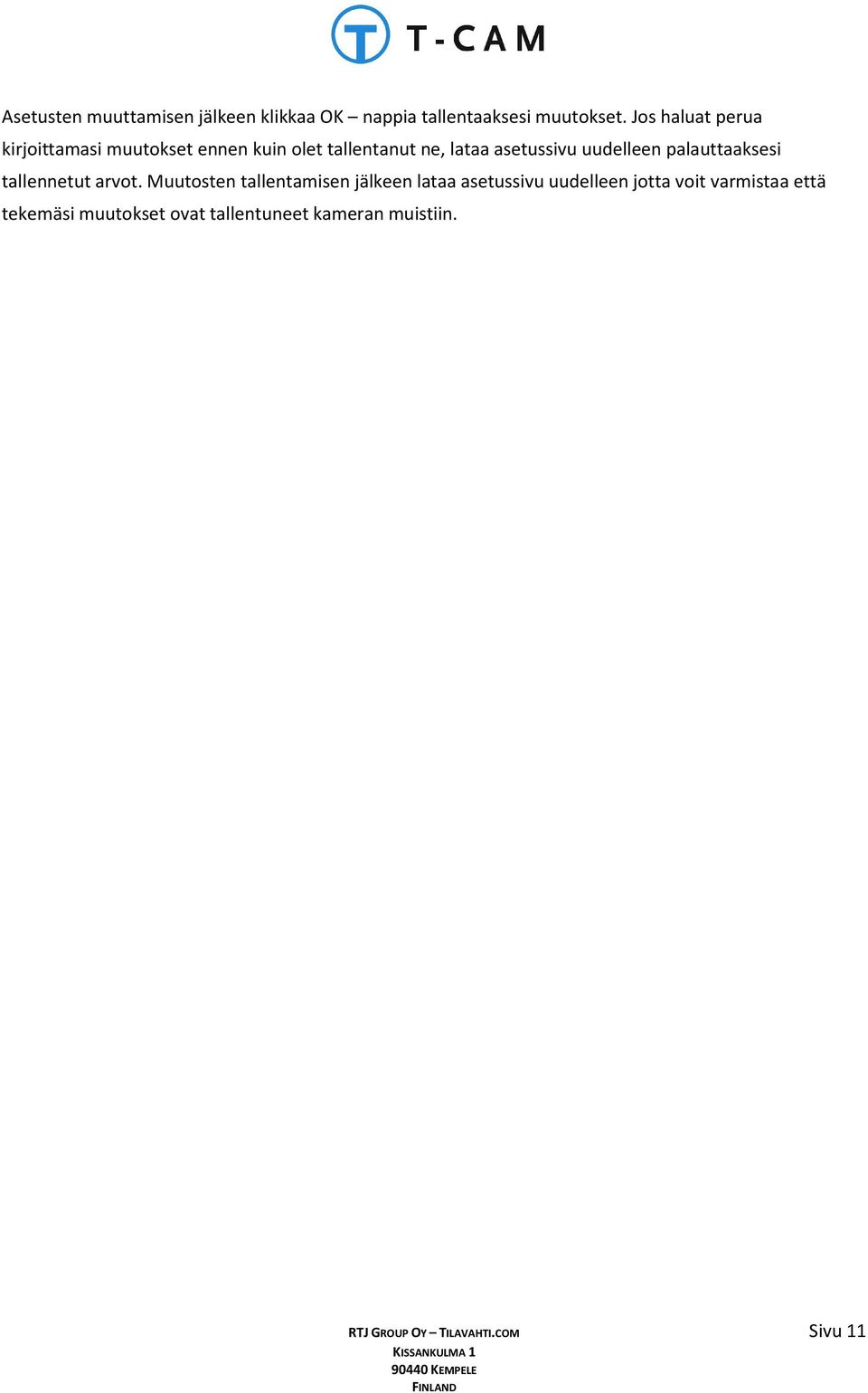

13 Asetusten muuttamisen jälkeen klikkaa OK nappia tallentaaksesi muutokset. Jos haluat perua kirjoittamasi muutokset ennen kuin olet tallentanut ne, lataa asetussivu uudelleen palauttaaksesi tallennetut arvot. Muutosten tallentamisen jälkeen lataa asetussivu uudelleen jotta voit varmistaa että tekemäsi muutokset ovat tallentuneet kameran muistiin. RTJ GROUP OY TILAVAHTI.COM Sivu 11

14 6 Hälytysasetukset 6.1 Liikkeentunnistus Liikkeentunnistuksen asetusnäkymä on alla olevan kuvan kaltainen. [Sensitivity]: Herkkyys. Määrittelee kuvasta tapahtuvan liikkeen tunnistamisen herkkyyden. Liikkeen tunnistus perustuu kuvassa tapahtuvien muutosten määrään. [Detection Time Interval]: Jatkuvan liikkeen aikaväli. Säätöväli 5 10 sekuntia. Jos viimeisen havaitun liikkeen jälkeen havaitaan uusi liike säädetyn aikavälin aikana, se tulkitaan samaan havaintoon kuuluvaksi, jatkuvaksi liikkeeksi. [Set Motion Area]: Liikkeentunnistusalue. Tässä voit määritellä kameran kuva-alueen, josta liikettä tarkkaillaan. Klikkaa [Clear all] nappia poistaaksesi kaikki alueet. Klikkaa [Clear select] nappia poistaaksesi valitun alueen. Klikkaa [Setup] nappia tallentaaksesi valinnat. o Ennen tallennusta, Klikkaa [Query] nappia palataksesi edellisiin tallennettuihin asetuksiin. o Tallennuksen jälkeen, Klikkaa [Query] nappia tarkistaaksesi tallennuksen onnistumisen. Klikkaa [Close] nappia poistuaksesi tästä näkymästä. RTJ GROUP OY TILAVAHTI.COM Sivu 12

15 [Alarm Schedule]: Hälytysten ajastus. Aktivoi tämä kohta jos haluat että hälytykset ovat päällä vain tiettynä vuorokaudenaikana. Hälytysten päälle menoaika pitää olla aikaisempi kuin päältä poismenoaika. Voit kopioida jonkun tietyn päivän asetukset joko jollekin muulle päivälle, tai kaikille viikonpäiville. [Output]: Ulostulo. Tämän kohdan aktivointi linkittää liikkeentunnistuksen hälytyksen kameran sisäiseen releeseen. Hälytyksen tullessa kamera sulkee tai avaa sisäisen releen. Ulostulon voit kytkeä esim. hälytysjärjestelmään tms. [Delay]: Viive. Tässä määritellään viive, jolla viivästetään ulostulon aktivointia hälytyksen sattuessa. Viivettä voi säätää välillä 1-10 sekuntia. [Record]: Nauhoitus. Tämän kohdan valitsemalla paikallinen nauhoitus aktivoidaan hälytyksen sattuessa. Kamerassa pitää olla muistikortti asennettuna. [Linkage Mode]: Nauhoituksen kesto. Tässä määritellään nauhoituksen kestoaika hälytyksen sattuessa. Voit valita tallennettavan videon pituudeksi jonkin seuraavista: 5/10/30/60/120/300/600/900/1200/1800 sekuntia. [Capture]: Kaappauskuva. Jos valitset tämän, hälytyksen sattuessa tallennetaan kameran kuvasta kaappauskuva muistikortille. [ ]: Sähköposti. Valitsemalla tämän kohdan, kameran hälytyksestä lähetetään sähköpostiviesti. Sähköpostiasetukset pitää olla konfiguroitu oikein. [FTP]: Valitsemalla tämän kohdan, hälytyksen sattuessa FTP palvelimelle ladataan tietoja hälytyksestä. Asetusten muuttamisen jälkeen klikkaa OK nappia tallentaaksesi muutokset. Jos haluat perua kirjoittamasi muutokset ennen kuin olet tallentanut ne, lataa asetussivu uudelleen palauttaaksesi tallennetut arvot. Muutosten tallentamisen jälkeen lataa asetussivu uudelleen jotta voit varmistaa että tekemäsi muutokset ovat tallentuneet kameran muistiin. 6.2 Ulkoisen anturin liitäntä (INPUT) Asetussivu ulkoisen anturin sisääntulon konfigurointia varten on esitetty alla olevassa kuvassa. RTJ GROUP OY TILAVAHTI.COM Sivu 13

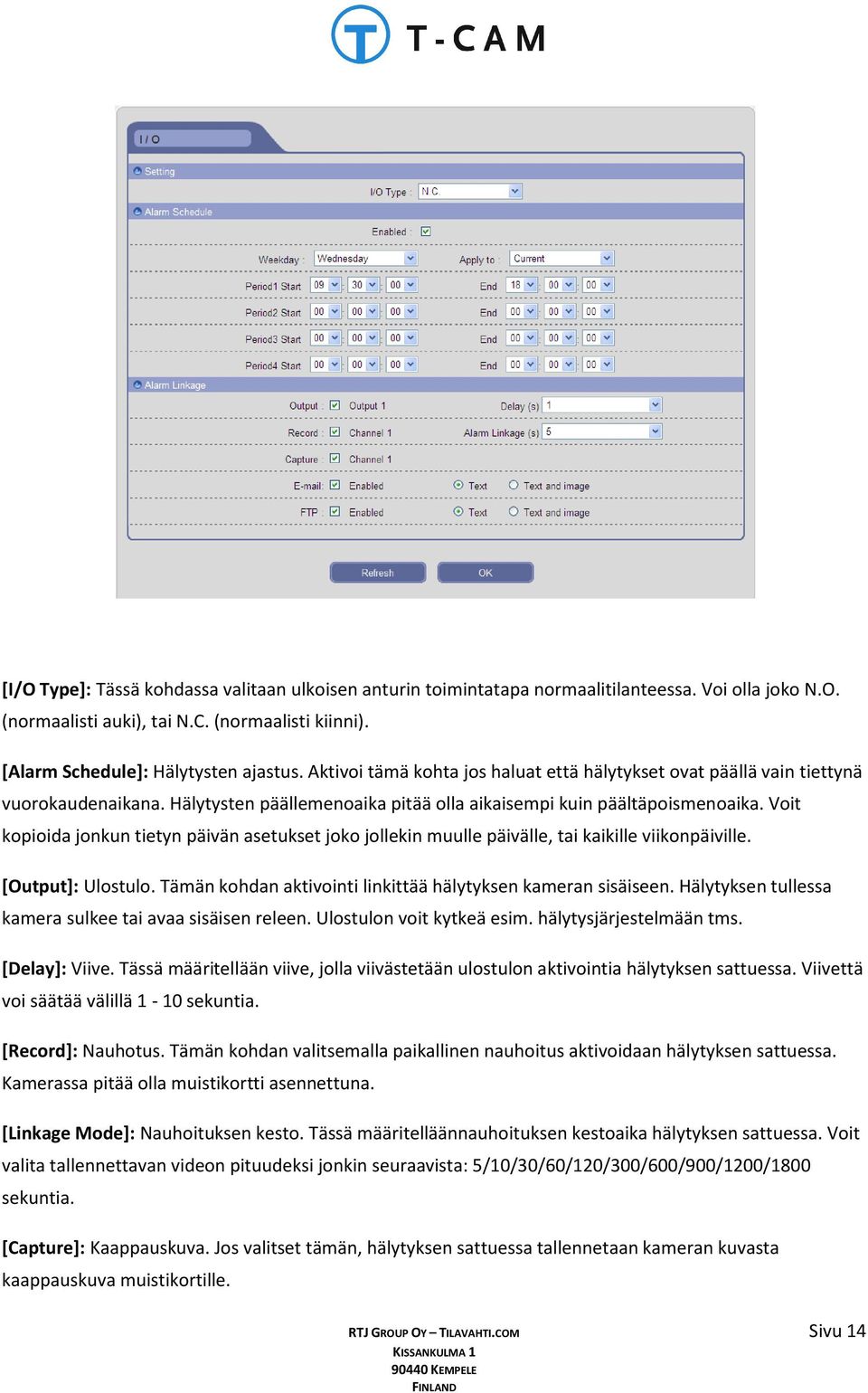

16 [I/O Type]: Tässä kohdassa valitaan ulkoisen anturin toimintatapa normaalitilanteessa. Voi olla joko N.O. (normaalisti auki), tai N.C. (normaalisti kiinni). [Alarm Schedule]: Hälytysten ajastus. Aktivoi tämä kohta jos haluat että hälytykset ovat päällä vain tiettynä vuorokaudenaikana. Hälytysten päällemenoaika pitää olla aikaisempi kuin päältäpoismenoaika. Voit kopioida jonkun tietyn päivän asetukset joko jollekin muulle päivälle, tai kaikille viikonpäiville. [Output]: Ulostulo. Tämän kohdan aktivointi linkittää hälytyksen kameran sisäiseen. Hälytyksen tullessa kamera sulkee tai avaa sisäisen releen. Ulostulon voit kytkeä esim. hälytysjärjestelmään tms. [Delay]: Viive. Tässä määritellään viive, jolla viivästetään ulostulon aktivointia hälytyksen sattuessa. Viivettä voi säätää välillä 1-10 sekuntia. [Record]: Nauhotus. Tämän kohdan valitsemalla paikallinen nauhoitus aktivoidaan hälytyksen sattuessa. Kamerassa pitää olla muistikortti asennettuna. [Linkage Mode]: Nauhoituksen kesto. Tässä määritelläännauhoituksen kestoaika hälytyksen sattuessa. Voit valita tallennettavan videon pituudeksi jonkin seuraavista: 5/10/30/60/120/300/600/900/1200/1800 sekuntia. [Capture]: Kaappauskuva. Jos valitset tämän, hälytyksen sattuessa tallennetaan kameran kuvasta kaappauskuva muistikortille. RTJ GROUP OY TILAVAHTI.COM Sivu 14

17 [ ]: Sähköposti. Valitsemalla tämän kohdan, kameran hälytyksestä lähetetään sähköpostiviesti. Sähköpostiasetukset pitää olla konfiguroitu oikein. [FTP]: Valitsemalla tämän kohdan, hälytyksen sattuessa FTP palvelimelle ladataan tietoja hälytyksestä. Asetusten muuttamisen jälkeen klikkaa OK nappia tallentaaksesi muutokset. Jos haluat perua kirjoittamasi muutokset ennen kuin olet tallentanut ne, lataa asetussivu uudelleen palauttaaksesi tallennetut arvot. Muutosten tallentamisen jälkeen lataa asetussivu uudelleen jotta voit varmistaa että tekemäsi muutokset ovat tallentuneet kameran muistiin. RTJ GROUP OY TILAVAHTI.COM Sivu 15

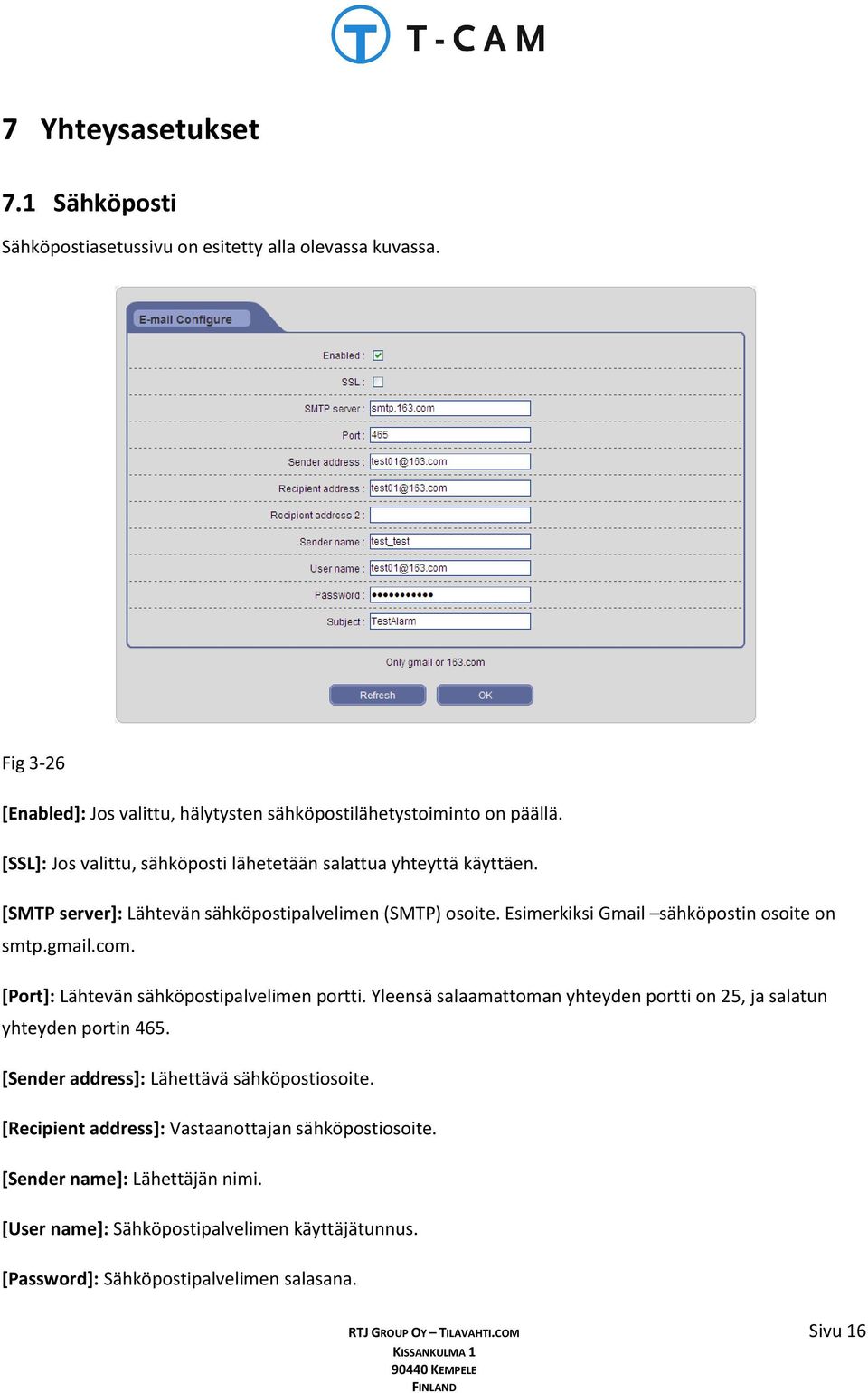

18 7 Yhteysasetukset 7.1 Sähköposti Sähköpostiasetussivu on esitetty alla olevassa kuvassa. Fig 3-26 [Enabled]: Jos valittu, hälytysten sähköpostilähetystoiminto on päällä. [SSL]: Jos valittu, sähköposti lähetetään salattua yhteyttä käyttäen. [SMTP server]: Lähtevän sähköpostipalvelimen (SMTP) osoite. Esimerkiksi Gmail sähköpostin osoite on smtp.gmail.com. [Port]: Lähtevän sähköpostipalvelimen portti. Yleensä salaamattoman yhteyden portti on 25, ja salatun yhteyden portin 465. [Sender address]: Lähettävä sähköpostiosoite. [Recipient address]: Vastaanottajan sähköpostiosoite. [Sender name]: Lähettäjän nimi. [User name]: Sähköpostipalvelimen käyttäjätunnus. [Password]: Sähköpostipalvelimen salasana. RTJ GROUP OY TILAVAHTI.COM Sivu 16

19 [Subject]: Otsikko, joka liitetään kaikkiin lähetettäviin viesteihin. Asetusten muuttamisen jälkeen klikkaa OK nappia tallentaaksesi muutokset. Jos haluat perua kirjoittamasi muutokset ennen kuin olet tallentanut ne, lataa asetussivu uudelleen palauttaaksesi tallennetut arvot. Muutosten tallentamisen jälkeen lataa asetussivu uudelleen jotta voit varmistaa että tekemäsi muutokset ovat tallentuneet kameran muistiin. 7.2 FTP palvelin FTP -palvelimen asetussivu on esitetty alla olevassa kuvassa. When alarm is triggered, IP Camera will upload text messages and images to FTP server. [Enabled]: Jos valittu, kamera lataa FTP palvelimelle tekstiviestin ja kuvan. [Server address]: FTP palvelimen osoite. Osoite voi olla joko IP osoite tai domainnimi (IP: tai domain: ftp.serveri.fi). [Port]: FTP palvelimen porttinumero, oletuksena 21. [User name/password]: FTP palvelimen käyttäjätunnus ja salasana. [FTP Directory]: Tallennuspolku FTP -palvelimella. Klikkaa [/Device Name] ja [/Channel Name] nappeja luodaksesi kamerakohtaisen kansion palvelimen juureen. Asetusten muuttamisen jälkeen klikkaa OK nappia tallentaaksesi muutokset. Jos haluat perua kirjoittamasi muutokset ennen kuin olet tallentanut ne, lataa asetussivu uudelleen palauttaaksesi tallennetut arvot. Muutosten tallentamisen jälkeen lataa asetussivu uudelleen jotta voit varmistaa että tekemäsi muutokset ovat tallentuneet kameran muistiin. RTJ GROUP OY TILAVAHTI.COM Sivu 17

20 8 Tallenteiden selaaminen ja toistaminen Tallenteiden selaus- ja toistosivu (Playback) on esitetty alla olevassa kuvassa. Voit etsiä tallenteita ja kuvakaappauksia paikallisen koneesi kovalevyltä tai kameran muistikortilta. Huom! Muistikortti on lisävaruste, eikä sitä toimiteta kameran mukana. [Position]: Valitse tästä sijainti josta haluat selata tallenteita. remote recording files: Kameran muistikortille tallennetut videotallenteet. remote capture images: Kameran muistikortille tallennetut kuvakaappaukset. local recording files: Tietokoneellesi tallennetut videotallenteet. local capture images: Tietokoneellesi tallennetut kuvakaappaukset. [Type]: Valitse tallenteen tyyppi. Jos kohdassa [Position] on valittu remote recording files valittavanasi on: motion alarm recording Liikehälytysten tallenteet. I/O alarm recording I/O hälytysten tallenteet. time recording Ajastetut tallenteet. Jos kohdassa [Position] on valittu local recording files valittavanasi on: local files Tietokoneelle paikallisesti tallennettujen hälytysten tallenteet. download files Tietokoneelle kamerasta aiemmin ladatut tallenteet. RTJ GROUP OY TILAVAHTI.COM Sivu 18

21 [Date]: Valitse päivämäärä jolta haluat selata tallenteita. [Start Time / End Time]: Valitse kellonajat joiden väliltä haluat selata tallenteita. [Files List]: Klikattuasi [Search] nappia, tässä listassa näytetään kaikki hakuehdot täyttävät tallenteet. [Play]: Voit toistaa tallenteen tuplaklikkaamalla sitä tiedostolistassa, tai painamalla Play nappia toiston ohjauspaneelissa. Toiston ohjauspaneeli on esitetty alla olevassa kuvassa: (1) Toiston edistymispalkki (2) Toista tallenne (3) Pysäytä toisto (4) Seuraava tallenne (5) Edellinen tallenne (6) Ota kuvakaappaus (7) Lataa tietokoneelle (8) Kokonäyttötila [Download]: Lataa valitun tallenteen tietokoneellesi. Huom! Et voi suorittaa uutta hakua tai ladata toista tiedostoa sillä aikaa kun tallenteen lataaminen on käynnissä. RTJ GROUP OY TILAVAHTI.COM Sivu 19

22 9 Etäkäyttö HUOM! Kameran etäkäyttö aiheuttaa runsaasti dataliikennettä. Jos etäkäyttölaitteesi (kännykkä, tabletti, tms.) on yhteydessä Internettiin mobiililiittymän kautta (SIM -kortti), varmista operaattoriltasi nykyisen datakäyttösopimuksen soveltuvuus. HUOM! Kameran kytkeminen reitittimeen voi vaatia reitittimen asetusten muuttamista. Varmista että reitittimesi käyttöohje on saatavilla, ja että sinulla reitittimen hallintaan vaadittavat verkko-osoitteet ja käyttäjätunnukset. Voit käyttää tätä kameraa tietokoneen tai matkapuhelimen avulla joko paikallisesti tai etänä. Etäkäyttö tarkoittaa Internetin välityksellä tapahtuvaa maantieteellisestä sijainnista riippumatonta kameran hallintaa tai sen tuottaman materiaalin katselua. Paikallinen käyttö tarkoittaa kameran hallintaa tai sen tuottaman materiaalin katselua lähiverkossa (LAN), joka yleensä kattaa maantieteellisesti pienen ja rajatun alueen, esimerkiksi kodin tai työpaikan tietoverkko. Paikallinen käyttö ei vaadi Internet yhteyttä, mutta paikallinen käyttö on kuitenkin mahdollista myös tietoverkossa joka on kytketty Internettiin. Internetin kautta tapahtuva etäkäyttö edellyttää kameran kytkemistä sellaiseen tietoverkkoon josta on yhteys Internetiin. Lisäksi reitittimesi palomuurin tulee sallia kameran ja etäkäyttäjän laitteen välisen yhteyden muodostaminen. Lisätietoja kännykällä seuraamisesta on mukana toimitettavalta CD:ltä löytyvässä englannin kielisessä ohjekirjassa. RTJ GROUP OY TILAVAHTI.COM Sivu 20

23 Liite 1 Tekniset tiedot Yleiset Kuvakenno: 1/2.5 CMOS Resoluutio: (FullHD, fps Linssin polttoväli: säädettävä, mm Laajakulma Tele (4x zoom) Videopakkaus: H.264/M-JPEG Videon ruutunopeus: 30 fps Äänen pakkaus: G.711 Streamit: Kolme eri säädettävää streamia (Main, sub ja mobile) IR-Valo: 8 kpl IR teholediä, kantama 30-40m IR-Cut: Automaattinen Videoparametrien säätö, mm. 3D kohinanvaimennus, WDR jne. Liitännät Ethernet: 10/100 Mbs RJ-45 Komposiitti: 75Ω /BNC Sarjaportti: RS-485 Muistikortti: microsd, max 64 GB Audio In: 3.5 mm Audio Out: 3.5 mm Virtalähde: PoE virransyöttö (802.3af) / 12 V liitäntä verkkomuuntajaa varten Onvif-yhteensopiva Mitat 185 * 88 * 86 mm Kameran paino: 1,3 kg Suojausluokitus: IP67 Toimintalämpötila: -40 C. +55 C Virrankulutus: 2,4 W / 5,1 W IR päällä + lämmitin Lämmitetty kotelo ei huurru ja kestää pakkasta -40 C asti! RTJ GROUP OY TILAVAHTI.COM Sivu 21

24 Liite 2 Kameran oletusasetukset IP - osoite: Aliverkon peite: Oletusyhdyskäytävä: DHCP: Pois päältä Hallintasivuston käyttäjänimi: admin Hallintasivuston salasanaa ei ole (jätä kenttä tyhjäksi) Hallintasivuston portti: 80 Laitteen portti: 5000 RTSP Portti: 554 ONVIF Portti: RTJ GROUP OY TILAVAHTI.COM Sivu 22

25 Liite 3 Tehdasasetusten palauttaminen Voit palauttaa kameran tehdasasetukset Cd-levyllä olevalla SearchAssistant ohjelman avulla. RTJ GROUP OY TILAVAHTI.COM Sivu 23

26 Liite 4 Optiikan säätäminen Kamera on varustettu säädettävällä objektiivilla, jonka polttoväli on mm. Objektiivin suurennusta ja tarkkuuta voidaan säätää talttakärkimeisselillä kameran pohjassa olevista säätöruuveista. Säätöruuvit on suojattu metallisella kannella, joka voidaan avata ristikärkimeisselillä. Lähempänä objektiivia olevasta ruuvista säädetään objektiivin polttoväliä (suurennus, zoom, kuva-ala), taaemmasta säätöruuvista säädetään objektiivin tarkennusta. RTJ GROUP OY TILAVAHTI.COM Sivu 24

27 Liite 5 Muistikortin asennus Kameraan voidaan asenta MicroSD muistikortti videon paikallista tallennusta varten. Muistikortin asentamista varten kamera tulee purkaa. Noudata huolellisuutta kameraa kasattaessa. Kiinnitä erityistä huolellisuutta liittimien ja muiden osien kiinnittämisessä. Ennen ruuvattavien osien kiristämistä lopulliseen kireyteen varmista että kiinnitettävät osat on sovitettu asianmukaisesti. Muistikortille tallennus toimii verkkoyhteyden tilasta riippumatta, riittää että kamerassa on virrat päällä. Muistikortin asennus tehdään seuraavia ohjeita noudattaen. 1. Poista päällä oleva kameran sääsuojapelti (jos asennettu) 2. Irrota kameran pohjasta zoomin säätöruuvien päällä oleva suojus 3. Poista kameran etuosasta mustareunainen suojalasi. Suojalasi on kierteillä kiinni, ja se irtoaa vastapäivään kiertämällä. 4. Irroita suojalasin alla oleva infrapunaledien piirilevy. Piirilevy on kiinni ristipääruuvilla. 5. Irroita kameran kiinnitysjalka kameran rungosta. Kiinnitysjalka on kiinni neljällä ristipääruuvilla. 6. Kameran sisäpuolella on runkoon kiinniteipattu kosteudenpoistotyyny, irrota se varovasti. 7. Vedä kamerarungon sisällä oleva elektroniikkapaketti ulos kameran takakautta. 8. Asenna muistikortti sille varattuun paikkaan. RTJ GROUP OY TILAVAHTI.COM Sivu 25

28 9. Kokoa kamera päinvastaisessa järjestyksessä. Tarkista ennen linssinsuojan asentamista, että suojan ja kameran rungon välinen tiiviste on ehjä. RTJ GROUP OY TILAVAHTI.COM Sivu 26
