1 KUIVAA SIIRRÄ SÄILYTÄ! Kokonaisvaltaiset ratkaisut tilalle

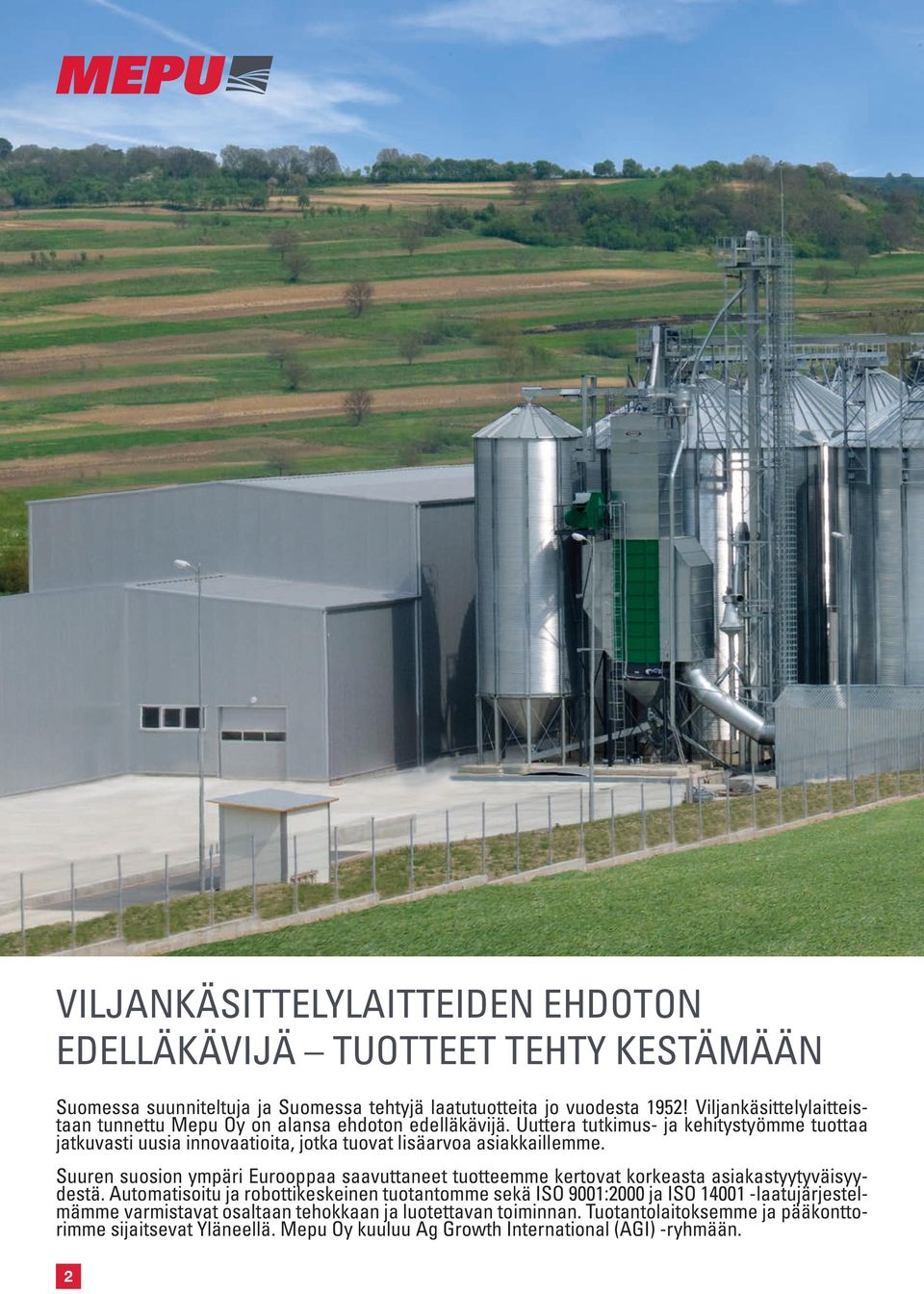

2 VILJANKÄSITTELYLAITTEIDEN EHDOTON EDELLÄKÄVIJÄ TUOTTEET TEHTY KESTÄMÄÄN Suomessa suunniteltuja ja Suomessa tehtyjä laatutuotteita jo vuodesta 1952! Viljankäsittelylaitteistaan tunnettu Mepu Oy on alansa ehdoton edelläkävijä. Uuttera tutkimus- ja kehitystyömme tuottaa jatkuvasti uusia innovaatioita, jotka tuovat lisäarvoa asiakkaillemme. Suuren suosion ympäri Eurooppaa saavuttaneet tuotteemme kertovat korkeasta asiakastyytyväisyydestä. Automatisoitu ja robottikeskeinen tuotantomme sekä ISO 9001:2000 ja ISO laatujärjestelmämme varmistavat osaltaan tehokkaan ja luotettavan toiminnan. Tuotantolaitoksemme ja pääkonttorimme sijaitsevat Yläneellä. Mepu Oy kuuluu Ag Growth International (AGI) -ryhmään. 2

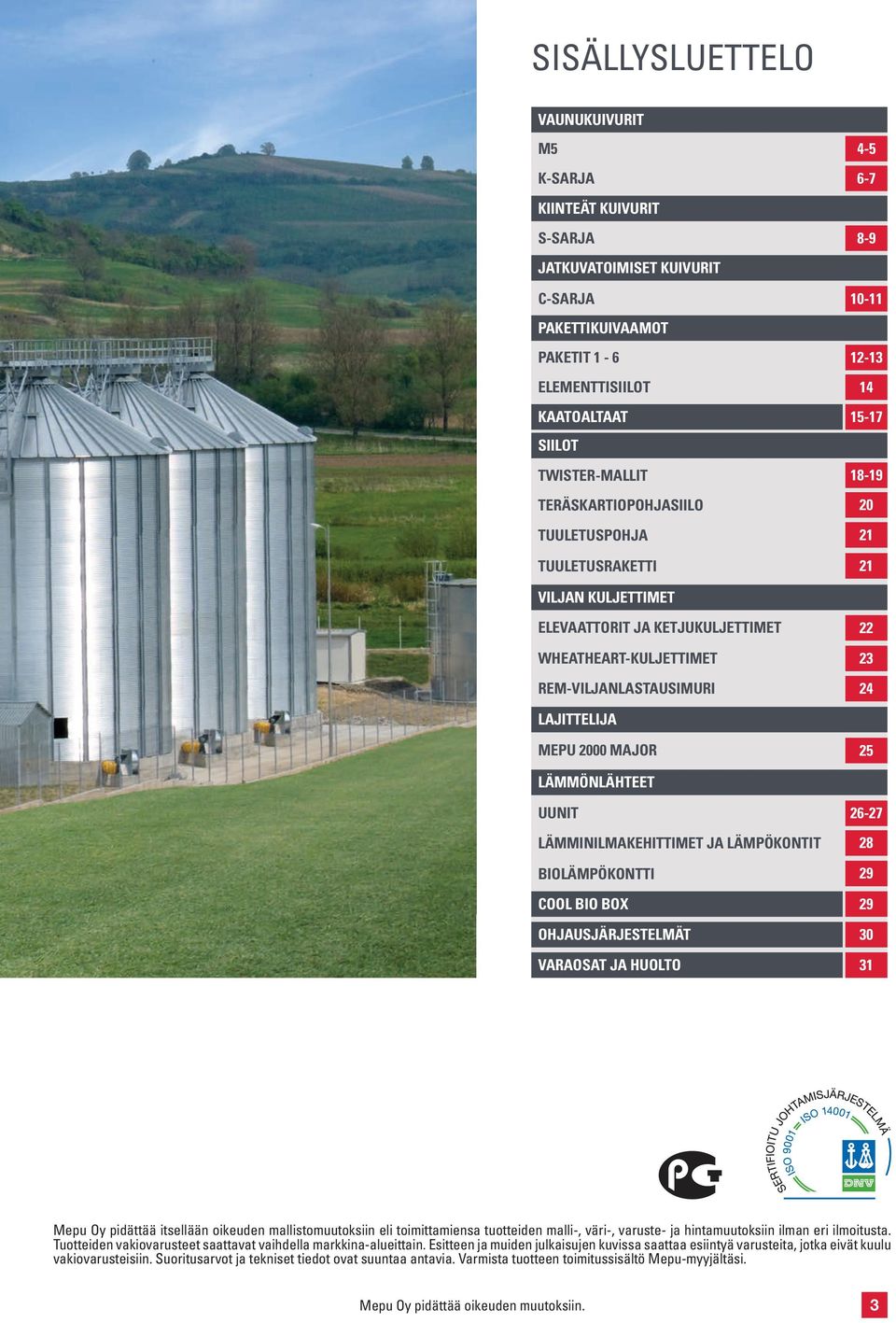

3 SISÄLLYSLUETTELO VAUNUKUIVURIT M5 K-SARJA KIINTEÄT KUIVURIT S-SARJA 8-9 JATKUVATOIMISET KUIVURIT C-SARJA PAKETTIKUIVAAMOT PAKETIT 1-6 ELEMENTTISIILOT KAATOALTAAT SIILOT TWISTER-MALLIT TERÄSKARTIOPOHJASIILO TUULETUSPOHJA TUULETUSRAKETTI VILJAN KULJETTIMET ELEVAATTORIT JA KETJUKULJETTIMET WHEATHEART-KULJETTIMET REM-VILJANLASTAUSIMURI LAJITTELIJA MEPU 2000 MAJOR 25 LÄMMÖNLÄHTEET UUNIT LÄMMINILMAKEHITTIMET JA LÄMPÖKONTIT BIOLÄMPÖKONTTI COOL BIO BOX OHJAUSJÄRJESTELMÄT VARAOSAT JA HUOLTO Mepu Oy pidättää itsellään oikeuden mallistomuutoksiin eli toimittamiensa tuotteiden malli-, väri-, varuste- ja hintamuutoksiin ilman eri ilmoitusta. Tuotteiden vakiovarusteet saattavat vaihdella markkina-alueittain. Esitteen ja muiden julkaisujen kuvissa saattaa esiintyä varusteita, jotka eivät kuulu vakiovarusteisiin. Suoritusarvot ja tekniset tiedot ovat suuntaa antavia. Varmista tuotteen toimitussisältö Mepu-myyjältäsi. Mepu Oy pidättää oikeuden muutoksiin. 19 3

4 4

5 VAUNUKUIVURIT M5-SARJAN ISO MEPU-VAUNUKUIVURI LUOTETTAVAAN JA LAADUKKAASEEN VILJANKUIVAUKSEEN Mepun uuden käytännöllisen M5-sarjan suunnittelussa on panostettu erityisesti toimintavarmuuteen ja helppokäyttöisyyteen. M5-sarjan kuivurit perustuvat samaan, luotettavaksi todettuun teknologiaan kuin Mepun suuritehoiset jatkuvatoimiset kuivurit. Pitkälle kehitetty kuivausteknologia takaa laadukkaan lopputuloksen lisäksi sen, että vilja kuivuu nopeasti ja energiatehokkaasti. KUIVURI, UUNI JA KAATOALLAS JOUSTAVASTI SIJOITETTAVISSA Uusi M5-vaunukuivurimallisto on monipuolinen kokonaisuus, jonka kuivuri-, uuni- ja kaatoallasyksikkö voidaan joustavasti sijoittaa asiakkaan tarpeiden mukaan. M5-sarjan vaunukuivurimallisto on suunniteltu ja valmistettu Suomessa. Malli Koneiston korkeus, m [A] Koneiston leveys, m [C] Viljatilavuus sisältää syöttölaitteen [m³] Kuivausosuuden tilavuus [m³] Puskuriosuuden tilavuus [m³] Elevaattori [t/h] Elevaattorin korkeus, m Uunisuositus Virta kuivauksessa, vakiokone [A] (korkea jalusta) Sähköteho kuivauksessa, vakiokone [kw] (korkea jalusta) Mepu Oy pidättää oikeuden muutoksiin. M5-38 M5-51 M5-63 M5-71 M5-79 7,2 3,6 38,0 23,4 14,6 80 8,7 4,1 50,6 31,2 19, ,2 4,1 63, , ,2 4,1 71,1 46,8 24, ,2 4,1 78,9 54,6 24, , , , , ,3 2 x ,1 25,8 31,8 34,0 41,2 50,0 19 5

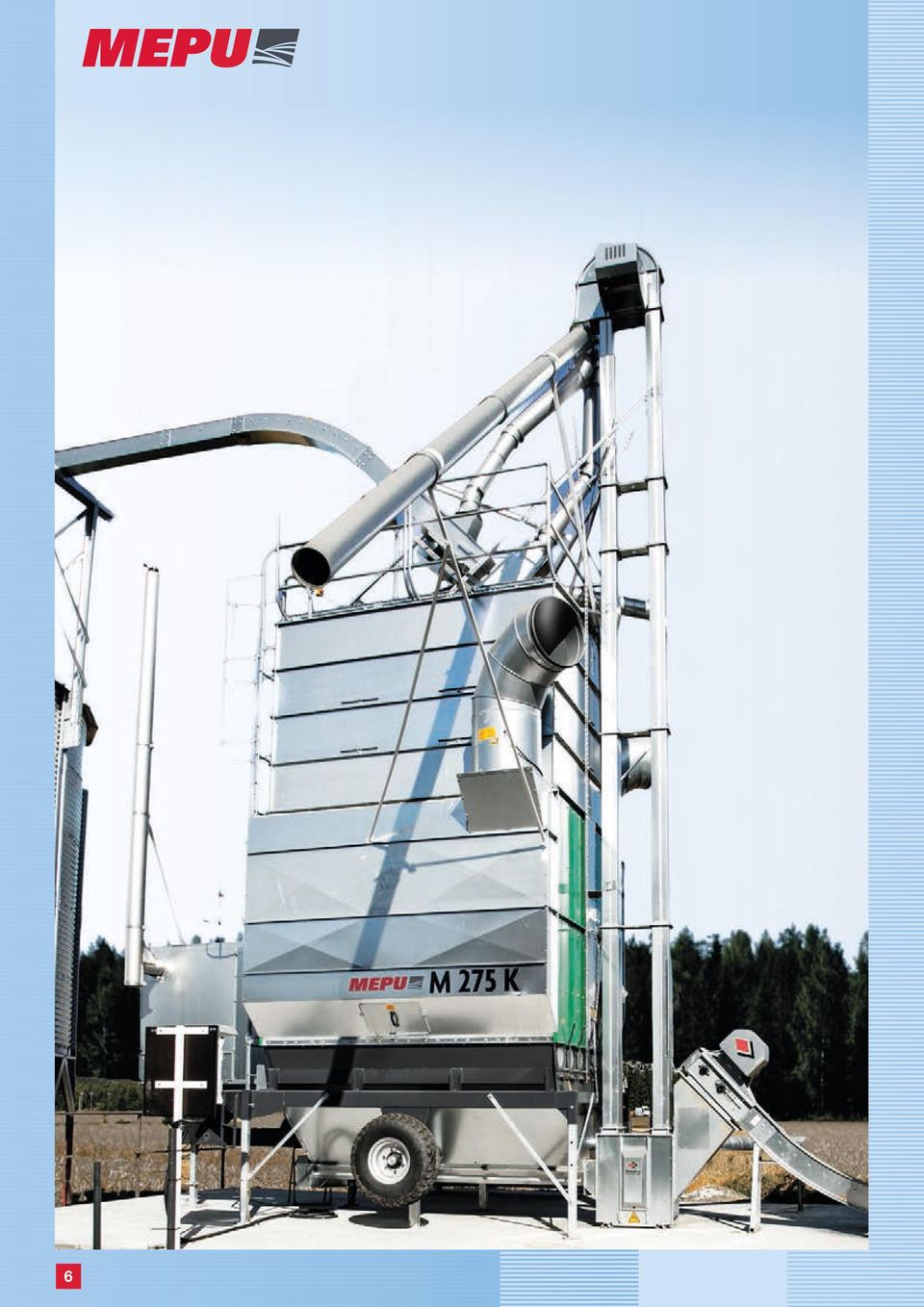

6 6

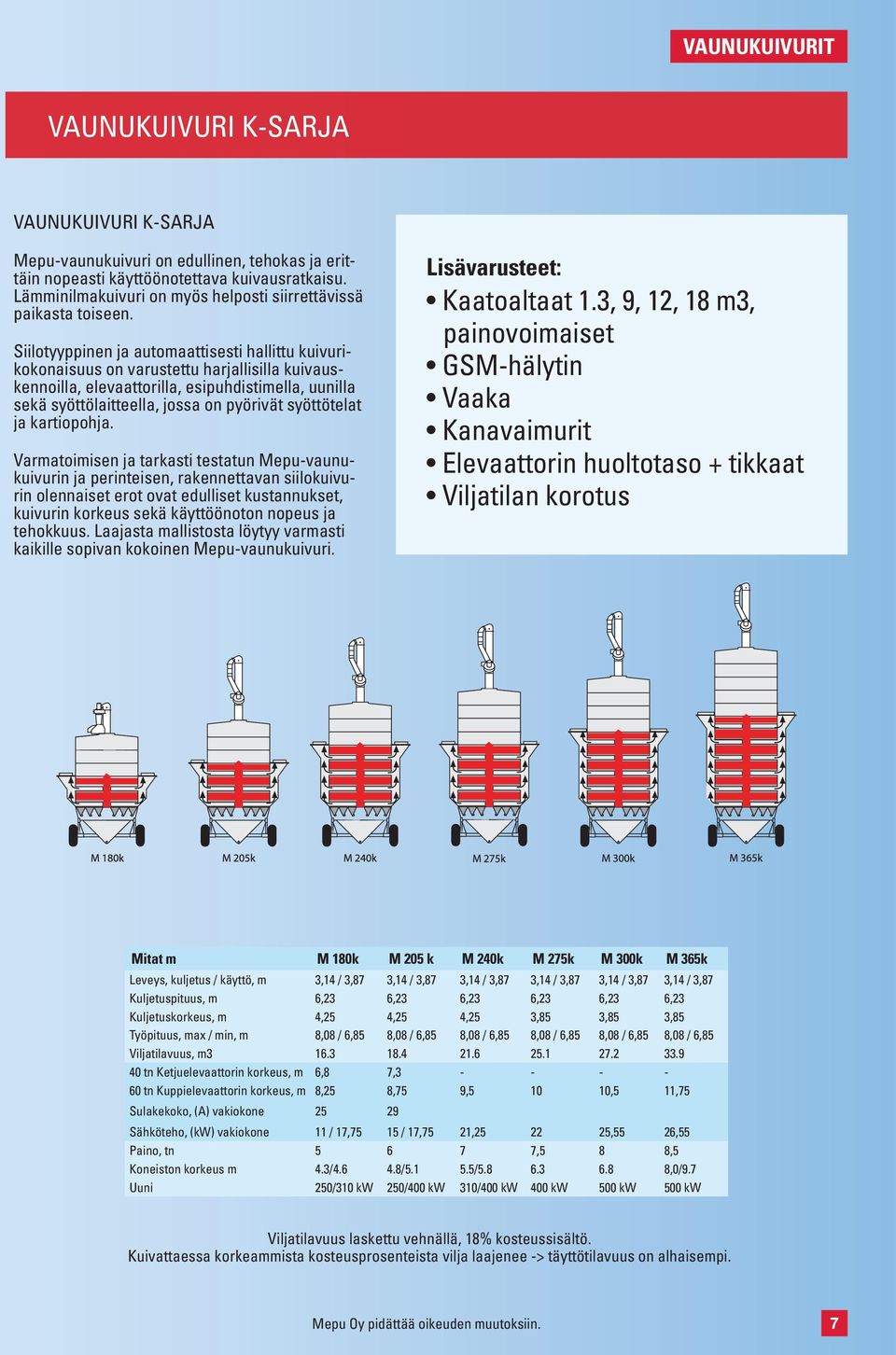

7 VAUNUKUIVURIT VAUNUKUIVURI K-SARJA VAUNUKUIVURI K-SARJA Mepu-vaunukuivuri on edullinen, tehokas ja erittäin nopeasti käyttöönotettava kuivausratkaisu. Lämminilmakuivuri on myös helposti siirrettävissä paikasta toiseen. Siilotyyppinen ja automaattisesti hallittu kuivurikokonaisuus on varustettu harjallisilla kuivauskennoilla, elevaattorilla, esipuhdistimella, uunilla sekä syöttölaitteella, jossa on pyörivät syöttötelat ja kartiopohja. Varmatoimisen ja tarkasti testatun Mepu-vaunukuivurin ja perinteisen, rakennettavan siilokuivurin olennaiset erot ovat edulliset kustannukset, kuivurin korkeus sekä käyttöönoton nopeus ja tehokkuus. Laajasta mallistosta löytyy varmasti kaikille sopivan kokoinen Mepu-vaunukuivuri. Lisävarusteet: Kaatoaltaat 1.3, 9, 12, 18 m3, painovoimaiset GSM-hälytin Vaaka Kanavaimurit Elevaattorin huoltotaso + tikkaat Viljatilan korotus Mitat m M 180k M 205 k M 240k M 275k M 300k M 365k Leveys, kuljetus / käyttö, m 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 Kuljetuspituus, m 6,23 6,23 6,23 6,23 6,23 6,23 Kuljetuskorkeus, m 4,25 4,25 4,25 3,85 3,85 3,85 Työpituus, max / min, m 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 Viljatilavuus, m tn Ketjuelevaattorin korkeus, m 6,8 7, tn Kuppielevaattorin korkeus, m 8,25 8,75 9, ,5 11,75 Sulakekoko, (A) vakiokone Sähköteho, (kw) vakiokone 11 / 17,75 15 / 17,75 21, ,55 26,55 Paino, tn ,5 8 8,5 Koneiston korkeus m 4.3/ / / ,0/9.7 Uuni 250/310 kw 250/400 kw 310/400 kw 400 kw 500 kw 500 kw Viljatilavuus laskettu vehnällä, 18% kosteussisältö. Kuivattaessa korkeammista kosteusprosenteista vilja laajenee -> täyttötilavuus on alhaisempi. Mepu Oy pidättää oikeuden muutoksiin. 19 7

8 S-SARJAN KIINTEÄT KUIVURIT KORKEALAATUISEEN JA TEHOKKAASEEN VILJANKUIVAUKSEEN Mepun S-sarjan uudet, kiinteät kuivurit kuivaavat viljan tasalaatuisesti, energiatehokkaasti ja luotettavasti vaativissakin olosuhteissa. Viljaerän kosteus ei vaikuta lopputulokseen, sillä vilja kuivatetaan kierrättämällä se kuivauskennojen läpi ja tasaamalla jyvän kosteus yläsäiliössä niin monta kertaa, että koko viljaerä on kuivattu. PITKÄLLE KEHITETTYÄ KUIVAUSTEKNOLOGIAA S-sarjan kuivureissa käytetään samaa korkealaatuista teknologiaa kuin Mepun suuritehoissa jatkuvatoimisissa kuivureissa. Pitkälle kehitetyn kuivausteknologian lisäksi kuivureiden suunnittelussa on panostettu toimintavarmuuteen ja helppokäyttöisyyteen. S-sarjan kiinteä kuivurimallisto on monipuolinen, Suomessa suunniteltu ja valmistettu kokonaisuus. 8

9 KIINTEÄT KUIVURIT KIINTEÄ KUIVURI: S2 Malli Koneiston korkeus; korkea jalusta, m [A] Koneiston korkeus; matala jalusta, m Koneiston leveys, m [B] Viljatilavuus sisältää syöttölaitteen [m³] Kuivausosuuden tilavuus [m³] Puskuriosuuden tilavuus [m³] Elevaattori [t/h] Elevaattorin korkeus korkea jalusta, m Elevaattorin korkeus matala jalusta, m Uunisuositus Virta kuivauksessa, vakiokone [A]* Sähköteho kuivauksessa, vakiokone [kw]* S2-15 S2-19 S2-22 S2-26 S2-29 S2-33 S2-36 S2-40 S2-43 S2-46 8,7 7,1 3,8 15,4 7,7 6, ,7 8,1 3,8 19,3 7,7 10, ,7 9,1 3,8 22,4 10,8 10, ,7 10,1 3,8 26,3 10,8 14, ,7 11,1 3,8 29,4 13,9 14, ,7 12,1 3,8 33,3 13,9 18, ,7 13,1 3,8 36,4 17,1 18, ,7 14,1 3,8 39,5 20,2 18, ,7 15,1 3,8 42,6 23,3 18, ,7 16,1 3,8 45,8 26,4 18, KIINTEÄ KUIVURI: S3 Malli S3-29 S3-34 S3-39 S3-44 S3-50 S3-55 S3-59 S3-64 S ,2 8,0 3,77 28,9 11, ,2 9,0 3,77 33,6 16, ,2 10,0 3,77 39,4 16,2 21, ,2 11,0 3,77 44,1 20,9 21, ,2 12,0 3,8 49,9 20,9 27, ,2 13,0 4,13 54,6 25,6 27, ,2 14,0 4,13 59,3 30,3 27, ,2 15,0 4,13 63, , ,2 16,0 4,13 68,6 39,6 27, Koneiston korkeus korkea jalusta, m [A] Koneiston korkeus; matala jalusta, m Koneiston leveys, m [B] Viljatilavuus sisältää syöttölaitteen [m³] Kuivausosuuden tilavuus [m³] Puskuriosuuden tilavuus [m³] Elevaattori [t/h] Elevaattorin korkeus korkea jalusta, m Elevaattorin korkeus matala jalusta, m Uunisuositus Virta kuivauksessa, vakiokone [A]* Sähköteho kuivauksessa, vakiokone [kw]* KIINTEÄ KUIVURI: S4 Malli S4-51 S4-57 S4-65 S4-71 S4-77 S4-83 S4-90 S4-96 S ,0 3,8 50,6 21,6 27, ,0 3,8 56,8 27,9 27, ,0 4,1 64,6 27,9 34, ,0 4,1 70,8 34,1 34, ,0 4,1 77,1 40,4 34, ,0 4,1 83,3 46,6 34, x ,0 17,0 4,1 4,1 89,6 95,8 52,8 59,1 34,9 34, x x ,0 4, ,3 34, x Koneiston korkeus matala jalusta, m [A] Koneiston leveys, m [B] Viljatilavuus sisältää syöttölaitteen [m³] Kuivausosuuden tilavuus [m³] Puskuriosuuden tilavuus [m³] Elevaattori [t/h] Elevaattorin korkeus matala jalusta, m Uunisuositus Virta kuivauksessa, vakiokone [A] Sähköteho kuivauksessa, vakiokone [kw] *Korkea jalusta Viljatilavuus laskettu vehnällä, 18 % kosteussisältö. Kuivattaessa korkeammista kosteusprosenteista vilja laajenee -> täyttötilavuus on alhaisempi. Arvot ovat teoreettisesti laskettuja ja saattavat vaihdella riippuen paikallisista olosuhteista ja viljan ominaisuuksista. Mepu Oy pidättää oikeuden muutoksiin. 19 9

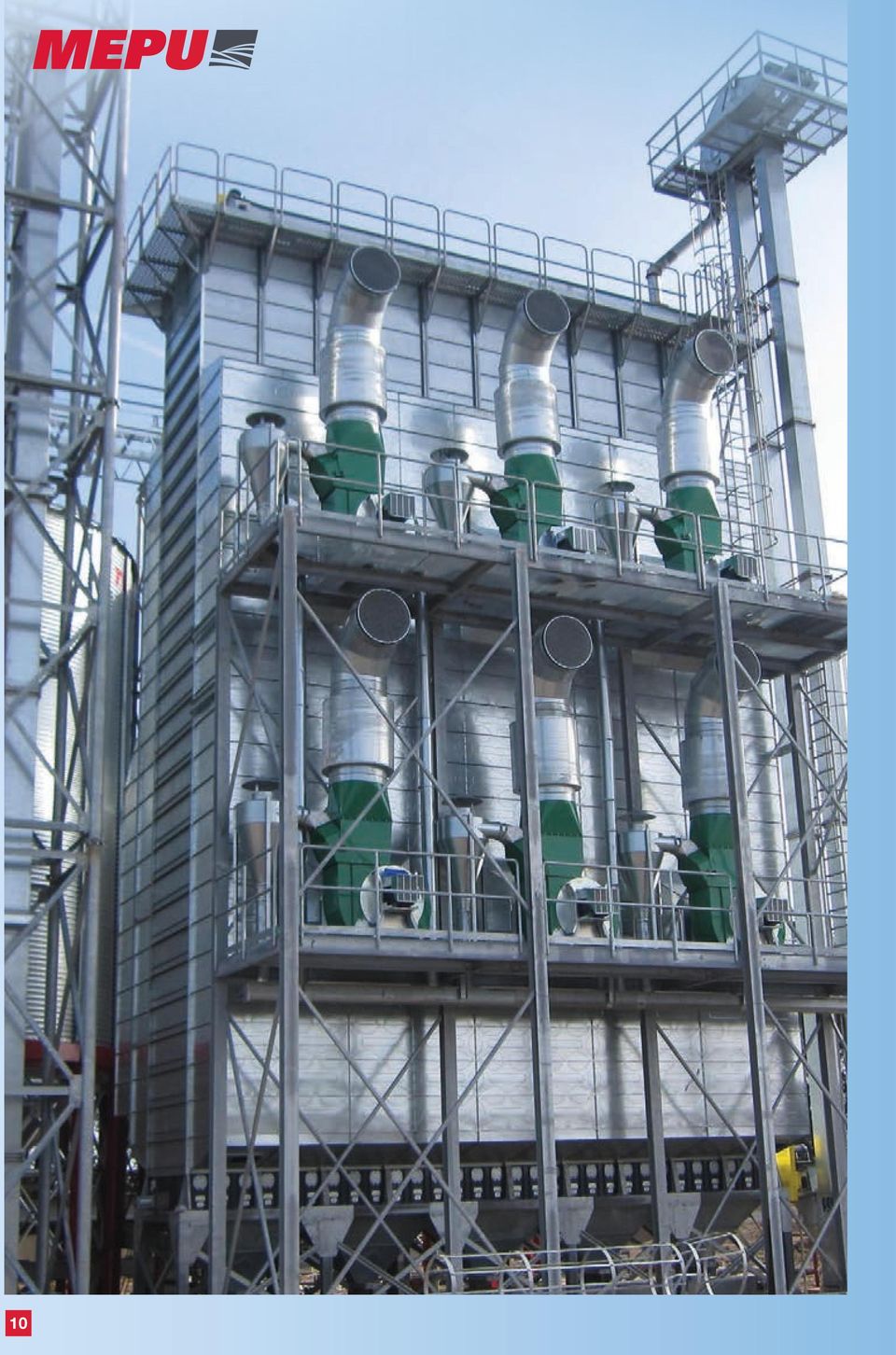

10 10

11 JATKUVATOIMISET KUIVURIT JATKUVATOIMISET KUIVURIT TEHOKKAASEEN JA TASALAATUISEEN VILJANKUIVAUKSEEN Mepun teknisesti korkealaatuiset jatkuvatoimiset lämminilmakuivurit kuivaavat viljan hellävaraisesti, tasaisesti ja energiatehokkaasti. Kuivureiden hyötysuhde on korkea. C-sarjan jatkuvatoimisten kuivureiden koko, tilavuus ja teho ovat joustavasti muunneltavissa. Lämpökennojen ja varastosäiliöiden määriä muuttamalla voidaan asiakkaalle rakentaa juuri oikean kokoinen kuivurikoneisto. YLLÄPITO JA HUOLTO HELPPOA Huolellisesti suunniteltujen kuivauskennojen tiivis kiilaharjarakenne takaa viljan hellävaraisen ja tasaisen kuivauksen ilman yli- tai alikuivauksen vaaraa. Kuivaamon sileät sisäpinnat on helppo pitää puhtaina eli kuivurin ylläpito ja huolto on yksinkertaista ja nopeaa. Suomessa suunniteltujen ja valmistettujen C-sarjan kuivurien sinkitty materiaali takaa niiden pitkän käyttöiän. Kuivureiden lämmönlähteinä voidaan monipuolisesti käyttää muun muassa öljyuunia tai suorakaasupolttimia. Pienissä malleissa telasyöttö varmistaa tarkan ja tasaisen syötön kaikissa olosuhteissa. Isommissa malleissa on kelkkasyöttö, joka mahdollistaa suuret syöttötehot lyhyessä ajassa. Isommissa kuivureissa voidaan lisäksi ilmavirta sulkea syötön ajaksi, jolloin pölypäästöt pienenevät merkittävästi. LAAJA VALIKOIMA LISÄVARUSTEITA C-sarjan kaikissa malleissa viljan jäähdytyskennojen lukumäärä on muokattavissa. Isommissa malleissa vakiovarusteena ovat poltinkanavan yläpäässä verkot, jotka estävät viljan pääsyn polttimeen. Optimoitu ilmavirtaus ilmakanavissa takaa tehokkaan ja tasalaatuisen kuivauksen. Lisävarusteita ovat asiakkaan tarpeiden mukaan räätälöitävä ohjausjärjestelmä, pölynerotusjärjestelmä, kuivurikoneiston lämmöneristys, äänenvaimentimet pääpuhaltimille sekä puhdistusta helpottavat, ilmakanavan sisään asennettavat huoltotasot ja tikkaat. C-Sarja C3-38 C3-52 C3-71 C5-123 C8-246 C Maissi 120 C 20-15% [ton/h] 11,2 20, ,9 95,9 134,8 Vehnä 100 C 18-13% [ton/h] 12,3 22,2 29,6 49,3 105,2 147,9 Rypsi 65 C 12-8% [ton/h] 5,6 10,1 13,5 22, ,5 Viljatilavuus [m3]* Koneiston korkeus [m] 12, Ulkoilman lämpötila 10 C ja suhteellinen kosteus 70% *Viljatilavuus laskettu vehnällä, 18% kosteussisältö. Kuivattaessa korkeammista kosteusprosenteista vilja laajenee -> täyttötilavuus on alhaisempi. Taulukon arvot ovat teoreettisesti laskettuja ja saattavat vaihdella riippuen paikallisista olosuhteista ja viljan ominaisuuksista. Mepu Oy pidättää oikeuden muutoksiin

12 Mepun laajan ja huolellisesti suunnitellun tuotevalikoiman avulla voidaan räätälöidä jokaisen asiakkaan tarpeisiin sopiva pakettikuivaamo. Pakettikuivaamon pohjaratkaisujen kuusi perusmallia ovat monipuolisesti muokattavissa siilojen lukumäärää lisäämällä ja korkeutta kasvattamalla. MEPUN PAKETTIKUIVAAMO TALOUDELLISEEN VILJAN KUIVAUKSEEN JA LAADUKKAASEEN VARASTOINTIIN LAAJA VALIKOIMA LISÄVARUSTEITA Pakettikuivaamon pystyttäminen on yksinkertaista ja runsaasta lisävarustevalikoimasta asiakas voi valita ne paketinosat, joita ei itse ehdi tai halua rakentaa. Lisävarusteita ovat muun muassa kaatokuilun teräsosat ja ritilä, porrasaskelmat, tuuletusjärjestelmä, siilojen kansiluukut ja ritilät. Ulkoseinäelementit voidaan toimittaa myös maalattuina. Lisäksi yhteistyöverkostomme kautta saatavana perustukset, kattopaketit, ovet ja ikkunat sekä koko paketin asennukset. Vakiovarusteisiin kuuluvan kaatokuilun lisäksi lisävarusteena on tarjolla erittäin monipuolinen valikoima kuljettimella varustettuja kaatoaltaita, kuten esimerkiksi yliajettavia malleja. Kuivurin lämmönlähteenä voidaan käyttää öljyuunia, ympäristöystävällistä ja taloudellista biopoltinjärjestelmällä varustettua hakeuunia tai kaasu-uunia. AUTOMATIIKKA MAHDOLLISTAA ETÄOHJAUKSEN Lisävarusteiden avulla kuivaamon helppokäyttöinen ohjauskeskus voidaan automatisoida niin, että kuivaamoa voidaan ohjata myös etänä omalta kotikoneelta tai vaikka traktorin hytistä tabletilta. Kuivaamon nykyaikainen teknologia hoitaa tällöin täytön ja tyhjennyksen automaattisesti ja mahdollistaa näin kuivurin jatkuvan käytön. Kaatoallas, kuivuri ja lajittelutilat voidaan kaikki asentaa pakettikuivaamon sisälle, jolloin viljan käsittelyvaiheet keskittyvät luontevasti saman katon alle. Kuivurimalleissa S3 ja S4 vakiovarusteena olevan levitinlaitteiston ansiosta vilja tasoittuu hyvin ja täyttömäärä on suuri. Taloudellinen kuivuri kuivaa tehokkaasti myös märkää viljaa. Nykyaikainen kuivausteknologia pitää työympäristön siistinä. Varmatoimisen kuivaamon käyttö on helppoa ja vaivatonta. 12

13 PAKETTI 1 PAKETTI 2 PAKETTI 3 PAKETTI 4 PAKETTI 5 PAKETTI PAKETTI 1 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] PAKETTI 2 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] PAKETTI 3 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] PAKETTI 4 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] PAKETTI 5 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] PAKETTI 6 Kerros Varastosiilo Tilavuus [hl] Tuoreviljasiilo Tilavuus [hl] Kok. Tilavuus [hl] Mepu Oy pidättää oikeuden muutoksiin

14 ELEMENTTISIILOT MONIPUOLISEEN VILJAN VARASTOINTIIN Mepun monipuolisen siilojärjestelmän avulla voidaan nopeasti rakentaa varastotilaa uuteen tai jo olemassa olevaan rakennukseen. Erilaisista siiloelementeistä voidaan helposti muokata juuri asiakkaan tarpeisiin ja tiloihin sopiva varastojärjestelmä. Mepun elementtisiilot sulautuvat hyvin tilaympäristöön. Nelikulmaista elementtisiiloa pystytettäessä rakennustila voidaan käyttää tehokkaasti hyväksi ja pystytolpat voidaan asentaa osaksi rakennuksen kantavia rakenteita. Saumausmassalla tiivistettynä elementit sopivat suoraan ulkoseiniksi. Elementit ja tolpat voidaan myös maalata halutun värisiksi. VALITTAVANA TASAPOHJA- TAI KARTIOPOHJASIILO Mepun siilojärjestelmä on CE-merkitty eli järjestelmä täyttää kaikki sitä koskevat EU:n lujuus- ja rakennemääräykset. Sinkitystä teräksestä valmistettujen, vaakaprofiloitujen elementtien asennus on nopeaa ja yksinkertaista. Siilot kasataan pulttiliitoksin. Valikoimissa on sekä tasapohja- että kartiopohjasiiloja. Kartiopohjasiilot on saatavana mm purkukartioilla. Tasapohja- ja kartiopohjasiilot voidaan varustaa muun muassa miesluukulla. Tasapohjasiilo voidaan lisäksi varustaa kairan läpiviennillä sekä suoralla ja vinolla purkuyhteellä siilon seinäelementtiin. Lisävarusteiden valikoima on laaja ja esimerkiksi erilaisia suljinvaihtoehtoja on useita. h [mm] [mm] [mm] T h [m] ,84 1,5 3 1,5 3 1, ,68 1,5 3 1,5 3 1, ,52 1,5 3 1,5 3 1, ,36 1,5 3 1,5 3 2, ,20 1,5 3 1,5 3 2, ,04 1, , ,88 1, , ,72 1, , ,56 1, ,40 1, ,24 1,5 3 2, ,08 1,5 5 2, ,88 1,5 5 2, ,68 1, ,48 1, ,28 1, ,08 1, ,88 1, ,68 1,5 6 T h 2 1 SIILON MITOITUS Kerros Siilon korkeus Elementin vahvuus Siilon tolpan vahvuus Erilaisista siiloelementeistä nopeasti ja helposti sopiva varastojärjestelmä 14

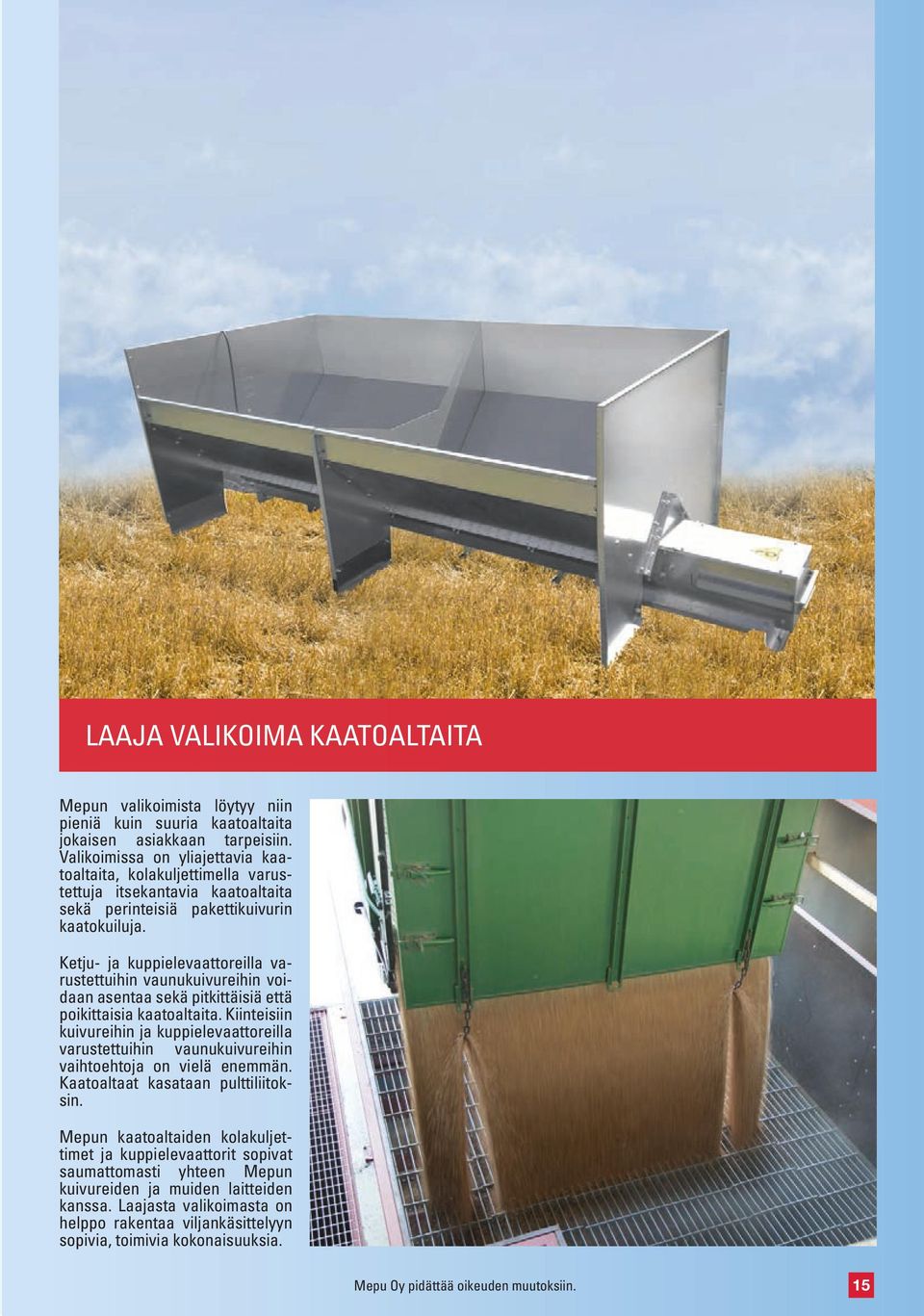

15 LAAJA VALIKOIMA KAATOALTAITA Mepun valikoimista löytyy niin pieniä kuin suuria kaatoaltaita jokaisen asiakkaan tarpeisiin. Valikoimissa on yliajettavia kaatoaltaita, kolakuljettimella varustettuja itsekantavia kaatoaltaita sekä perinteisiä pakettikuivurin kaatokuiluja. Ketju- ja kuppielevaattoreilla varustettuihin vaunukuivureihin voidaan asentaa sekä pitkittäisiä että poikittaisia kaatoaltaita. Kiinteisiin kuivureihin ja kuppielevaattoreilla varustettuihin vaunukuivureihin vaihtoehtoja on vielä enemmän. Kaatoaltaat kasataan pulttiliitoksin. Mepun kaatoaltaiden kolakuljettimet ja kuppielevaattorit sopivat saumattomasti yhteen Mepun kuivureiden ja muiden laitteiden kanssa. Laajasta valikoimasta on helppo rakentaa viljankäsittelyyn sopivia, toimivia kokonaisuuksia. Mepu Oy pidättää oikeuden muutoksiin

16 1. MATALA KAATOALLAS KOLAKULJETTIMELLA Tasamaalle kasattava kaatoallaspaketti, jossa on mukana kolakuljetin sekä tarvittavat osat elevaattorin liittämiseksi. Kaatoaltaaseen voidaan kerralla kipata isompi määrä viljaa ja kolakuljetin huolehtii viljan kuljetuksesta eteenpäin. Kolakuljetin valitaan kuppielevaattorin tehon mukaan. Allas ei vaadi ympärilleen ylimääräisiä tukirakenteita. Kippauskorkeus on korkeampi kuin matalammissa vaihtoehdoissa. TYYPPI A B C D [M³] KTG (60t) KTG (60t) KTIG (80t) KTIG (80t) KTIG (100t) KTIG (100t) KAATOKUILU Yksinkertainen ja jämerä betoniseinien sisälle pulttiliitoksin kasattava kaatokuilu sopii hyvin pakettikuivaamoihin ja kuppielevaattorilla varustettuihin vaunukuivureihin. Kaatokuilu voidaan liittää suoraan kuppielevaattoriin, jolloin vilja valuu painovoiman avulla. Lisävarusteena saatavilla ritilät sekä pulttiliitoksin kasattava tuentasarja kaatoaltaan alle. TYYPPI A B C [M³] 2x x ,5x x VARASTOKAATOALLAS KOLAKULJETTIMELLA Nopeasti tasamaalle kasattavissa oleva matala ja kevyt kaatoallas, jossa on mukana Skandian kolakuljetin sekä kääntyvät yhteet elevaattorin liittämiseksi. Kaatoallas voidaan siis sijoittaa suhteessa elevaattoriin hyvin vapaasti. Kolakuljetin valitaan kuppielevaattorin tehon mukaan. TYYPPI A B C [M³] KTG (60t) KTG (60t) KTG (60t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (100t) KTIG (100t) KTIG (100t)

17 KAATOALTAAT 4. ISO VARASTOKAATOALLAS Järeämpi versio Mepun matalasta kaatoaltaasta samoilla ominaisuuksilla. Sopii kaikkiin kuivureihin, joissa on kuppielevaattori. Ison koon ansiosta kaatoaltaassa on helppo myös varastoida viljaa. TYYPPI A B C [M³] KTG (60t) KTG (60t) KTIG (80t) KTIG (100t) KTG (60t) KTIG (80t) KTIG (100t) KTIG (100t) PITKITTÄINEN JA POIKITTAINEN KAATOALLAS Kaikkiin kuivureihin sopiva perinteinen kaatoallas, jossa ruuvi siirtää viljan hellävaraisesti elevaattorille. Kuppielevaattorimallin kaatoallas on varustettu omalla moottorilla. Kaatoaltaan kätisyys on vaihdettavissa. Tilavuus 1,3 m 3 6. YLIAJETTAVA VARASTOKAATOALLAS Tehokkaalla kolakuljettimella varustettava betoniseinien sisälle kasattava kaatoallas kohteisiin, joissa tarvitaan suurta viljanvastaanottokapasiteettia. Yliajettavan kaatoaltaan leveys on aina kolme metriä, pituus voi vaihdella puolen metrin välein kolmesta viiteen metriin. Kaatoallas on jyrkkäseinäinen ja sileäpintainen, jolloin holvaantuminen estetään tehokkaasti. Sivuseinässä olevan miesluukun ansiosta kaatoaltaan puhdistus on vaivatonta. Lisävarusteena saatavilla betonivaluun upotettavat kannatinpalkit sekä vankkatekoiset ritilät, joiden ansiosta kaatoaltaan yli voidaan ajaa traktorilla tai kuorma-autolla. Kolakuljetin valitaan kuppielevaattorin tehon mukaan. TYYPPI A B C [KG] [M³] KTIG (100t) KTIG (100t) KTIG (100t) KTIG (100t) KTIG (100t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (60t) KTIG (60t) KTIG (60t) KTIG (60t) KTIG (60t) KTG (60t) KTG (60t) KTG (60t) KTG (60t) KTG (60t) Mepu Oy pidättää oikeuden muutoksiin

18 TWISTER-SIILOT JOUSTAVAAN JA LUOTETTAVAAN VILJANVARASTOINTIIN Mepun Twister-siilot on pienimpiä yksityiskohtia myöten suunniteltu täyttämään nykyaikaisen viljanvarastoinnin vaatimukset. Laajasta valikoimasta voit valita mieleisesi koon ja mallin tarvitsemillasi varusteilla. Modernit siilot ovat edullisia ja nopeita asentaa. Valikoimissa on kolme eri mallia: tasapohjasiilo, perinteinen betonikartiopohjasiilo ja teräskartiopohjasiilo. Twister-siilojen halkaisijat ovat 4,2 12,73 m ja tilavuudet m 3. Tyhjennysvaihtoehtoja ovat pyyhkäisyruuvi suoralla vetopäällä, vinolla 22 vetopäällä tai nouseva vetopää 4,5 metrin pystyruuvilla sekä perinteinen kairan läpivienti siiloon. Siilot sopivat kaikkien viljalajien varastointiin. Teräskartiopohjasiiloa voidaan käyttää monipuolisesti myös puskurivarastona tai pellettisiilona. HELPPO JA NOPEA KOOTA Pyöreät Twister-siilot tunnetaan ympäri maailmaa. Laadukkaat ja kestävät siilot valmistetaan Kanadassa. Vakiovarusteisiin kuuluvat pintakäsitellyt seinä- ja kattoelementit, seinäjäykisteet, suuri miesluukku, tikkaat, täyttöaukko ja tarkistusluukku katolla sekä pultit ja mutterit. Siilon kokoaminen pulttiliitoksilla on helppoa ja nopeaa. Teräkartiopohjasiilon vakiovarusteisiin kuuluvat myös 40 teräskartiopohja jaloilla sekä tarkistusluukku kartiossa. Lisävarusteita ovat kairan läpivienti ja suojaputket, siilokoon mukaan valittava pyyhkäisyruuvi suoralla, vinolla tai 4,5 metrin pystyruuvilla, viljan tasovahti sekä tuuletuspohja ja puhallin. Malleihin B14, B19, B22 JA B25 saatava valumuotti takaa viimeistellyn kokonaisuuden. TERÄSKARTIOPOHJASIILOT Teräskartiopohjasiiloihin voidaan asentaa tuuletusjärjestelmä, jolloin siilo toimii erinomaisesti kuivatun viljan jäähdyttäjänä. Helposti avattavan, suuren tyhjennysluukun ansiosta siilon 40 asteen kulmassa oleva teräspohjakartio tyhjenee tehokkaasti. Malli Tilavuus m³ Paino* tn Ø m Korkeus m HB14-4A ,2 7,4 HB14-5A ,2 8,4 HB14-6A ,2 9,3 HB14-7A ,2 10,2 HB19-4A ,8 8,5 HB19-5A ,8 9,4 HB19-6A ,8 10,4 HB19-7A ,8 11,3 HB22-5A ,8 10,1 HB22-6A ,8 11,0 HB22-7A ,8 11,9 HB22-8A ,8 12,8 HB27-04HS ,2 11,6 HB27-05HS ,2 12,7 HB27-06HS ,2 13,8 HB27-07HS ,2 14,9 HB27-08HS ,2 16,0 HB27-09HS ,2 17,1 * laskennallinen arvo vehnälle 770 kg/m 3 Edullinen tapa lisätä kuivauskapasiteettia. Teräskartiopohjaiset siilomallit voidaan varustaa puhallussiiloiksi The Next Generation Rocket -tuuletusjärjestelmällä, joka tuo joustavuutta viljan varastointiin. Vilja voidaan varastoida tuuletusjärjestelmällä varustettuun siiloon suoraan puinnin jäljiltä tuulettumaan eli siiloa voidaan hyödyntää myös puskurivarastona. 18

19 SIILOT BETONIKARTIOPOHJASIILOT Betonikartiopohja saatavana ø 4,2 - ø 7,8 m siiloihin Twister-siiloissa tyhjennysvaihtoehtoja on useita. Betonikartiopohjasiiloissa kairan läpivienti on huolellisesti suunniteltu riittävän isoksi, jotta siilo voidaan tyhjentää mahdollisimman tehokkaalla ja järeällä, vetävällä ruuvikairalla. SUORA VETOPÄÄ 22 O VETOPÄÄ PYSTYSUORA VETOPURKU TWISTER-TASAPOHJASIILOT Malli 1. Tilavuus m³ Tilavuus tn Ø m Korkeus m B 14-4S ,2 4,9 B 14-5S ,2 5,8 B 14-6S ,2 6,7 B 14-7S ,2 7,6 B 19-4S ,8 5,5 B 19-5S ,8 6,4 B 19-6S ,8 7,3 B 19-7S ,8 8,2 B 22-5S ,8 6,7 B 22-6S ,8 7,6 B 22-7S ,8 8,5 B 22-8S ,8 9,4 B 25-5S ,8 7,0 B 25-6S ,8 7,9 B 25-7S ,8 8,8 B 25-8S ,8 9,8 B 25-9S ,8 10,7 B 25-1OS ,8 11,6 B 30-5S ,1 8,34 B 30-6S ,1 9,46 B 30-7S ,1 10,9 B 30-8S ,1 11,7 B 30-9S ,1 12,8 B 30-1OS ,1 13,9 B 30-11S ,1 15,0 B 30-12S ,1 16,2 B 33-5S ,01 8,61 B 33-6S ,01 9,73 B 33-7S ,01 10,9 B 33-8S ,01 11,9 B 33-9S ,01 13, 1 B 33-1OS ,01 14,2 B 33-11S ,01 15,3 B 33-12S ,01 16,4 B 36-5S ,91 8,88 B 36-6S ,91 10,0 B 36-7S ,91 11,1 B 36-8S ,91 12,2 B 36-9S ,91 13,3 B 36-1OS ,91 14,5 B 36-11S ,91 15,6 B 36-12S ,91 16,7 B 42-5S ,73 9,33 B 42-6S ,73 10,4 B 42-7S ,73 11,6 B 42-8S ,73 12,7 B 42-9S ,73 13,8 B 42-1OS ,73 14,9 B 42-11S ,73 16,0 B 42-12S ,73 17,1 2. TASAPOHJASIILOT Twister-siiloissa vilja säilyy hyvälaatuisena pitempiäkin aikoja, sillä tuuletuspohjan ansiosta viljan laatua on helppo ylläpitää Pyyhkäisyruuvit saatavana ø 5,8 m - ø 12,73 m siiloihin Ilmapohjaratkaisu saatavana kaikkiin tasapohjamalleihin Mepu Oy pidättää oikeuden muutoksiin. 19

20 TWISTER-TERÄSKARTIOPOHJASIILO PELLETTIEN SÄILYTYKSEEN Moderni ja rakenteeltaan tukeva Twister-teräskartiopohjasiilo sopii erinomaisesti pellettien varastointiin. Laadukas ja kestävä siilo on edullinen ja helposti koottava säilytysratkaisu. Twister-siilon teräksestä valmistettu puhallustäyttöjärjestelmä on pitkäikäinen ja kestää kovassakin käytössä. Siilon päälle asennettava täyttösykloni myös puhaltaa ylimääräisen ilman pois siilosta. Helposti avattavan, suuren tyhjennysluukun ansiosta siilon 40 asteen kulmassa oleva teräskartiopohja tyhjenee tehokkaasti ja pelletit pääsevät valumaan kuljettimelle. KATTAVAT VAKIOVARUSTEET Teräskartiopohjasiilojen halkaisijat ovat 4,2 7,8 metriä ja tilavuudet kuutiota. Vakiovarusteisiin kuuluvat pintakäsitellyt seinä- ja kattoelementit, seinäjäykisteet, teräskartiopohja jaloilla, tikkaat, puhallustäyttöjärjestelmä, tarkistusluukku kartiossa sekä pultit ja mutterit. 20

21 SIILOT ILMAPOHJA TASAPOHJAISIIN SIILOIHIN Tehokkaan tuuletuksen ja jäähdytyksen avulla saavutettava siilon oikea, tasainen lämpötila ehkäisee viljan vahingoittumista. Kaikkiin tasapohjaisiin siilomalleihin saatavilla olevan ilmapohjan avulla vilja säilyy hyvälaatuisena pitempiäkin aikoja. TUULETUSRAKETTI TERÄSKARTIOPOHJASIILOIHIN Teräskartiopohjaiset siilomallit voidaan varustaa puhallussiiloiksi The Next Generation Rocket -tuuletusjärjestelmällä, joka tuo joustavuutta viljan varastointiin. Tuuletusraketilla varustettuun teräskartiopohjasiiloon vilja voidaan varastoida puintikosteana eli siiloa voidaan käyttää sekä viljan puskurivarastona että kuivauksen jälkeen jäähdytyssiilona. Hyvät puintikelit voidaan parhaiten hyödyntää ja viljankorjuuprosessia voidaan merkittävästi tehostaa, kun kuivausketjuun yhdistetään sekä puskuri- että jäähdytyssiilo. Mepu Oy pidättää oikeuden muutoksiin

22 MONIPUOLINEN VALIKOIMA ELEVAATTOREITA JA KETJUKULJETTIMIA Mepun monipuolinen kuljetinvalikoima on kehitetty vastaamaan asiakkaiden erilaisia kapasiteetti- ja automaatiovaatimuksia. Elevaattorit ja kuljettimet yhdessä Mepun muun laajan tuotevalikoiman kanssa tarjoavat mahdollisuuden valmiin, asiakkaan toiveita vastaavan kokonaisratkaisun räätälöintiin. Mepun laajasta valikoimasta löytyy elevaattoreita ja ketjukuljettimia niin pienten ja keskisuurten maatilojen kuin suurten tilojen ja teollisuuden tarpeisiin. LAATUA JA TEHOA L-mallisarja sopii erityisesti pienille ja keskisuurille maatiloille, joissa viljankäsittely keskittyy puintiaikaan. Kapasiteetti on tonnia tunnissa kuivalla vehnällä. I-mallisarja on suunniteltu keskisuurille ja suurille maatiloille sekä kuivaamoille ja kaupallisille viljavarastoille, joissa viljaa käsitellään ympäri vuoden. Kapasiteetti on tonnia tunnissa kuivalla vehnällä. H-mallisarja on tarkoitettu suurille tiloille ja teollisuuteen jatkuvaan päivittäiseen ja ympärivuotiseen käyttöön. Kapasiteetti on tonnia tunnissa kuivalla vehnällä. KÄYTTÖVARMA KOKONAISUUS Laadukkaat elevaattorit ja ketjukuljettimet muodostavat muiden Mepun tuotteiden kanssa toimivan ja käyttövarman kokonaisuuden, joka takaa maksimaalisen kuljetustehon. Kaikki kuljetintuotteet on valmistettu sinkitystä teräksestä eli ne kestävät erinomaisesti myös ulkokäytössä. L-mallisarja - kapasiteetti kuivalla vehnällä 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h 200 t/h 300 t/h 400 t/h 500 t/h 600 t/h Käsiteltävän viljan määrä vuodessa < t < t > t Käyttöaste Viljankäsittely keskittyy puintiaikaan Viljaa käsitellään ympäri vuoden Päivittäiseen ja ympärivuotiseen viljankäsittelyyn I-mallisarja - kapasiteetti kuivalla vehnällä 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h 200 t/h 300 t/h 400 t/h 500 t/h 600 t/h Käsiteltävän viljan määrä vuodessa < t < t > t Käyttöaste Viljankäsittely keskittyy puintiaikaan Viljaa käsitellään ympäri vuoden Päivittäiseen ja ympärivuotiseen viljankäsittelyyn H-mallisarja - kapasiteetti kuivalla vehnällä 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h 200 t/h 300 t/h 400 t/h 500 t/h 600 t/h Käsiteltävän viljan määrä vuodessa < t < t > t Käyttöaste Viljankäsittely keskittyy puintiaikaan Viljaa käsitellään ympäri vuoden Päivittäiseen ja ympärivuotiseen viljankäsittelyyn 22

23 VILJAN KULJETTIMET WHEATHEART-RUUVIKAIRAT VARMAAN JA TEHOKKAASEEN VILJANSIIRTOON Mepun helppokäyttöinen, Wheatheart vetävä ruuvikaira (UT) on tehokas viljankuljetin, jonka toimintavarmuuden takaa sen vankka ja yksinkertainen rakenne. Ammattikäyttöön suunniteltu vetävä ruuvikaira kestää erinomaisesti pitkääkin yhtämittaista käyttöä ja sitä voidaan joustavasti käyttää niin siilon täyttöön kuin tyhjennykseen. Wheatheartin 6, 8 ja 10 UT ruuvikairojen pituudet ovat 5 18,5 metriä 1,5 metrin jaolla. Niiden vakiovarusteisiin kuuluvat kairan perusosa moottorilla varustettuna, tarvittavat jatko-osat (putki + kierukka), syötön säädin (sulkuluukku), syöttöpään laakerisetti sekä kannatinpanta kiinnitysvaijereille. Lisävarusteita ovat kaatosuppilo, kaatosuppilo + kansi, vaijerituki, 200 mm/250 mm putkiyhde purkupäähän ja 160 mm/200 mm putkiyhde kaatosuppiloon. Wheatheartin kestävät ja pitkäikäiset vetävät 6, 8 ja 10 ruuvikairat valmistetaan yhdessä maailman suurimmista alan tehtaista. Ruuvikairoja voidaan helposti täydentää tarvittavilla lisäosilla. Viljansiirtokapasiteetti: 6 = 43 tonnia tunnissa 8 = 81 tonnia tunnissa 10 = 114 tonnia tunnissa Viljan fysiologiset ominaisuudet vaikuttavat aina kapasiteettiin. Ilmoitettu kapasiteetti on testattu kuivalla vehnällä 15 asteen kulmassa 85 % syöttöasteella. Jos kulma nousee 30 asteeseen, kapasiteetti tippuu 20 % 25 %, mikäli kulma nousee 45 asteeseen kapasiteetti tippuu 35 % 40 %. Viljaa saattaa murskaantua, kun sitä siirretään ruuvikairalla. Ruuvikaira on tarkoitettu käytettäväksi nousevassa kulmassa. WHEATHEART-RUUVIKAIRA PYÖRILLÄ Mepun Wheatheart siirrettävä ruuvikaira (WHR) on varustettu isoilla pyörillä ja vankalla tukirakenteella. Suuren kapasiteettinsa ansiosta se sopii erinomaisesti niin lattiavarastojen ja siilojen täyttämiseen kuin tyhjentämiseenkin. Tehokkaalla ja luotettavalla ruuvikuljettimella isojenkin viljamäärien siirtäminen hoituu helposti ja nopeasti. Wheatheartin WHR ruuvikairaa on saatavilla 8, 10 ja pyydettäessä 13 kokoisena joko sähkömoottorilla tai traktorikäyttöisenä. Pituudet ovat 9,5 21,5 metriä. Ulkoputki ja metallinen A-runko ovat pulverimaalattuja. Vakiovarusteisiin kuuluvat renkaat ja vanteet sekä imupään häkki. Lisävarusteina saatavilla on kaksi erilaista kaatosuppiloa, 200 mm/250 mm putkiyhde purkupäähän sekä joustava purkuputki. Viljansiirtokapasiteetti: 8 = 81 tonnia tunnissa 10 = 130 tonnia tunnissa Viljan fysiologiset ominaisuudet vaikuttavat aina kapasiteettiin. Ilmoitettu kapasiteetti on testattu kuivalla vehnällä 15 asteen kulmassa 85 % syöttöasteella. Jos kulma nousee 30 asteeseen, kapasiteetti tippuu 20 % 25 %, mikäli kulma nousee 45 asteeseen kapasiteetti tippuu 35 % 40 %. Viljaa saattaa murskaantua, kun sitä siirretään ruuvikairalla. Ruuvikaira on tarkoitettu käytettäväksi nousevassa kulmassa. Pituus A B C D E F G H I 31' / 9,4 m 6,6 4,6 2,4 4,2 3,7 2,8 2,5 3,7 2,4 36' / 11 m 7,3 5,3 2,7 5 4,4 3,4 3 4,4 2,5 41' / 12,5 m 8,7 6,2 3 5,7 5 3,9 3,5 5 3,1 46' / 14 m 9,6 6,9 3,1 6,1 5,6 4,4 3,9 5,5 3,5 51' / 15,5 m 10,7 7,6 3,4 7 6,2 4,6 4,3 5,8 3,7 56' / 17,1 m 11,6 7,9 3,5 7,6 6,6 4,9 4,9 7,1 4 61' / 18,6 m 12,5 8,7 3,6 8,4 7,4 5,8 5,2 7,4 4,9 71' / 21,6 m 14,3 10,1 3,7 9,7 8,6 6,9 6 8,4 5,6 Mepu Oy pidättää oikeuden muutoksiin

24 REM-VILJANLASTAUSIMURI TEHOKKUUTTA, NOPEUTTA JA KESTÄVYYTTÄ REMin kestävän ja tehokkaan VRX-viljanlastausimurin jokainen osa on huolellisesti suunniteltu sekä testattu erikseen ja yhdessä. Korkealaatuisen VRX-viljanlastausimurin nopea ja hiljainen ilmankiertojärjestelmä imee viljan vaivattomasti ja tehokkaasti. Imurin korvausilmaventtiili säätää automaattisesti imuvoiman koneen sisällä liikkuvan viljan määrän mukaan. Tarvittaessa imuvoimaa voidaan säätää tehokkaammaksi tai matalammaksi myös manuaalisesti. HELPPO KÄYTTÄÄ JA KULJETTAA Viljanlastausimuri on varustettu tehokkaalla, mutta hellävaraisella ruuvikuljettimella, jonka vetokoneisto sijaitsee sen alapuolella. Säiliön sisälle asennettu vaihteisto on yhdistetty alimpaan ruuvikuljettimeen akselilla, minkä ansiosta alin ruuvikuljetin voidaan poistaa ja vaihtaa muutamassa minuutissa. Viljanlastausimurin vetoakseli on koneen ulkopuolella, joten sitä on helppo käsitellä. Viljaimuri on lisäksi tasapainotettu niin, että sen siirtäminen paikasta toiseen on vaivatonta. Käsin avattavan, vuotamattoman huoltoluukun ansiosta koneen puhdistus sujuu helposti. Putkipaketin huolella valittujen osien ansiosta työskentely on mahdollista metrin lisäyksin aivan koneen vierestä aina 15 metrin säteelle saakka. Putket on helppo irrottaa ja ottaa käyttöön. VRX PTO DRIVE PAINO 1338 kg VETOPAINO 196 kg RUUVIKULJETTIMEN PURKUKORKEUS 4.53 m HYDRAULISET VAATIMUKSET PSI TRAKTORIN TEHOVAATIMUS 85 hp KULJETUSLEVEYS 2.44 m KULJETUSKORKEUS (ILMAN TYHJENNYSPUTKEA) 2.48 m KULJETUSPITUUS 3 m PERÄVAUNUN LEVEYS - PERÄVAUNUN PITUUS - MOOTTORIN TILAVUUS - * Vain tilaustyönä. Tiedot ovat suuntaa-antavia. 24

25 LAJITTELIJA MEPUN LAJITTELIJA VILJAN ESIPUHDISTUKSEEN JA TASALAATUISEEN LAJITTELUUN Mepun edullinen ja tehokas lajittelija MAJOR 2000 on varustettu pyörivällä seularummulla, joka takaa tasalaatuisen lajittelutuloksen. Huolellisesti suunnitellun rakenteensa ansiosta pienikokoisen lajittelijan kapasiteetti on suuri. Kevyet roskat VAKIOVARUSTEENA ESIPUHDISTIN Lajittelijassa on vakiovarusteena erillinen nousuilmaperiaatteella toimiva esipuhdistin, joka erottelee niin viljasta, herneestä, rypsistä kuin rapsista pölyä ja muita epäpuhtauksia. Usealla eri reikäkoolla saatavien seularumpujen nopeutta ja kallistuskulmaa voidaan säätää portaattomasti koneen käydessä. Hiljainen, tehokas ja luotettava Mepun lajittelija on helppo asentaa ja ottaa käyttöön. Lajittelija voidaan asentaa esimerkiksi pakettikuivurin yläosaan. Huolellisesti suunnitellun rakenteensa ansiosta kone ei tärise eikä vaadi jatkuvaa valvontaa. Myös huollon tarve on vähäinen. Suuret roskat Valmis kylvösiemen Pienet jyvät, rikkaruohot Lajiteltava vilja Seularumpuja saatavana usealla eri reikäkoolla Ulkoseula Sisäseula Kaura Ohra Vehnä Ruis Rypsi Herne 2,0x20 mm ø8 mm SL ,0x20 mm ø10 mm SL ,0x20 mm ø8 mm - KK ,0x20 mm 4,0x15 mm - KK ,0x20 mm 5,0x30 mm KK ,3x20 mm ø8 mm SL SL SL SL - - 2,3x20 mm ø10 mm SL SL SL SL - - 2,3x20 mm 4,0x15 mm SL SL SL ,5x20 mm ø8 mm - MO/ SL SL ,5x20 mm ø10 mm - MO/ SL SL ,5x20 mm 4,0x15 mm - MO/ SL SL ,7x20 mm ø8 mm - MO/ SL ,7x20 mm ø10 mm - MO/ SL ø3 mm ø6 mm KK - ø3 mm 4,0x15 mm KK - 5,0x30 mm ø10 mm KK/SL 5,0x30 mm ø12 mm KK/SL SL, Siemenlajittelu KK, Kauppakunnostus MO, Mallasohra Mepu Oy pidättää oikeuden muutoksiin

26 MEPUN KUIVURIUUNIT TALOUDELLISET JA TEHOKKAAT LÄMMÖNLÄHTEET Kestävyydestään ja korkeasta hyötysuhteestaan tunnetut Mepun ylipaine- ja alipaineuunit tuottavat tehokkaasti taloudellista lämpöä öljyllä, kaasulla tai kotimaisella bioenergialla. Uunien pitkän käyttöiän takaavat tulenkestävästä teräksestä valmistetut tulipesät ja ruostumattomasta teräksestä valmistetut lämmönvaihtimet. ALIPAINEUUNEILLA TEHOA SUURTENKIN KUIVURIEN TARPEISIIN Mepun alipaineuunit tuottavat suuren lämpötehon taloudellisesti ja erittäin tehokkaasti, mikä varmistaa suurimpienkin kuivureiden tehon tarpeen. Alipaineuunit sopivat niin siementilalle kuin rehuviljan kuivaukseen. Uunit voidaan muuttaa helposti kaasukäyttöisiksi poltinta vaihtamalla. Tehovaihtoehtoja ovat 750 kw, 1000 kw ja 1500 kw. Kaikissa uuneissa on kotimainen Oilon-öljypoltin. BIOUUNEILLA EDULLISTA LÄMPÖÄ Käyttökustannuksiltaan erittäin taloudellinen Mepun biouuni voidaan varustaa eri valmistajien biopoltinjärjestelmillä. Biouunilla voi polttaa mm. haketta, turvetta, pellettiä, esipuhdistusjätteitä jne. Hakeuuni voidaan vaivattomasti liittää osaksi viljankuivauslaitteistoa, sillä biopoltinjärjestelmän oma helppokäyttöinen logiikkaohjaus huolehtii hakeuunin toiminnasta ja viljankuivaamon ohjausjärjestelmä puolestaan huolehtii kuivaamon toiminnasta. Uunin kätisyyttä voidaan uunia tilattaessa vaihtaa. Mepun kilowatin hakeuunit voidaan varustaa 11 kw - 18,5 kw keskipakopuhaltimilla tarpeen mukaan. Hakeuunien tehoreservi riittää aina 300 hehtolitran kuivurista aina 600 hehtolitran kuivuriin. Lisätehoa saadaan käyttämällä useampaa hakeuunia, jolloin teho riittää suurempiinkin kuivureihin. Ympäristöystävällinen ja jatkuvaa käyttöä kestävä hakeuuni mahdollistaa huomattavat säästöt energiakustannuksissa. Mitä kosteampaa kuivattava vilja on, sitä suuremmat ovat kertyvät säästöt. Mepun hakeuunin lämmönvaihtimen hyötysuhde on erinomainen. 26

27 LÄMMÖNLÄHTEET YLIPAINEUUNEILLA ERINOMAINEN HYÖTYSUHDE Mepun valikoimissa on viisi eri kokoista ylipaineuunia, jotka ovat tehoiltaan 210 kw, 250 kw, 310 kw, 400 KW ja 500 kw. Uunien lämmönvaihdin ja tulipesä on valmistettu tulenkestävästä, ruostumattomasta teräslevystä, mikä varmistaa uunien pitkän käyttöiän. Mepun ylipaineuunien hyötysuhde on markkinoiden parhaita. Kaikissa uuneissa on kotimainen Oilon-öljypoltin. Dim. 210pp 250pp 310pp 400pp 500pp A mm B mm C mm D mm E mm øf mm G mm H mm øk mm L mm M mm N mm O mm øp mm Lämmitysteho kw Suutin gal ,5+4 Sumutuskulma YLIPAINEUUNIT SAATAVANA MYÖS SIVULTAPUHALTAVANA SUORAKAASUPOLTTIMILLA KAIKKI ENERGIA TALTEEN Mepun suorakaasupolttimien polttoaineena on maakaasu tai nestekaasu, jotka palavat erittäin puhtaasti. Näin ollen savukaasut voidaan johtaa suoraan kuivausilmaan, jolloin yhtään energiaa ei mene hukkaan. Mepun vakiona tarjoamien suorakaasupolttimien teholuokka on kw eli tehot riittävät isoillekin laitoksille. Polttimien tehoa voidaan säätää portaattomasti alaspäin aina kymmeneen prosenttiin nimellistehosta. Mepu Oy pidättää oikeuden muutoksiin

28 HETI KÄYTTÖVALMIIT LÄMMINILMAKEHITTIMET JA LÄMPÖKONTIT Mepun tehokkaat, öljyllä tai kaasulla toimivat lämminilmakehittimet varmistavat lämmönsaannin joka tilanteessa ja tuottavat lämmintä ilmaa välittömästi. Kiinteitä ja siirrettäviä lämminilmakehittimiä voidaan molempia käyttää sekä suurissa että pienissä kohteissa. Ne soveltuvat erinomaisesti esimerkiksi teollisuushalleihin, rakennustyömaille, varastoihin, kasvihuoneisiin tai maalaamoihin. Ilmalämmitys on helppo, edullinen ja nopea lämmitysratkaisu. Taloudellisen ilmalämmityksen hyötysuhde on korkea ja investointikustannukset ovat pienet. Käyntiääneltään hiljaisia lämminilmakehittimiä voidaan lämmityksen lisäksi käyttää myös tuuletukseen. Kiinteät lämmittimet ovat nopeasti käyttöön otettavia. Siirrettävät lämmittimet ovat heti valmiita käyttöön, lisäksi tarvitaan vain sähköliitäntä ja öljysäiliö. Lämmittimien teholuokat ovat 30 kw 120 kw. Kiinteät lämmittimet voidaan varustaa tarvittaessa myös päältäpuhalluskartiolla ilmakanavointia varten. Lämmittimissä ei ole jäätyviä osia eli ne voidaan jättää kylmään tilaan myös silloin, kun ne eivät ole käytössä. TEHOKKAAT LÄMPÖKONTIT SUURIIN KOHTEISIIN Mepun taloudellinen ja käyttövarma Hot Box -lämpöyksikkö on tehopakkaus, joka on suunniteltu erityisesti suurten kohteiden lämmittämiseen. Helposti käyttöön otettava, konttiin pakattu lämpöyksikkö tuottaa lämpöä nopeasti, jolloin sopiva työskentelylämpötila saavutetaan vaivattomasti. Imuilma voidaan ottaa lämmitettävästä tilasta tai ulkoa. Hot Box sopii erityisesti isojen saneerauskohteiden, teollisuushallien, kasvihuoneiden ja yleisötelttojen lämmittämiseen. Se soveltuu hyvin myös laivanrakentajien, telakoiden, pelastuslaitosten tai kone- ja laitevuokraamojen tarpeisiin. Lämpökontteja on saatavilla kahta teholuokkaa: 310 kw ja 620 kw. 28

29 LÄMMÖNLÄHTEET BIOLÄMMÖLLÄ SUURTA LÄMPÖTEHOA Suurta lämpötehoa tarvitseviin kohteisiin on saatavilla myös kotimaista energiaa eli pellettiä, haketta tai turvetta polttoaineenaan käyttävä Mepun biolämpökeskus, jonka teholuokka on 500 kw. Mepun biolämpökontti on tehokas ja erittäin polttoainetaloudellinen ratkaisu esimerkiksi suuriin kasvihuoneisiin tai teollisuushalleihin. Biolämpökontin toimitus sisältää kaiken tarvittavan kuten polttoainesiilon, uunin, polttimen sekä automatiikan. Kysy kauttamme myös biolämpökontteja joissa sisäänrakennettu polttoainesäiliö. COOL BIO BOX Cool Bio Box on kehitetty kuolleen siipikarjan ja sikojen patologisten jätteiden hävittämiseen tilalla. Kuolleiden eläinten kuljetustarpeen harveneminen tuo tiloille selvää säästöä ja joustavuutta. Siksi riittävän tilavuuden ja jäähdytystehon omaava Cool Bio Box on taloudellinen ratkaisu. Cool Bio Box -tuotteet ovat lukittavia, jäähdytyskoneikolla varustettuja säilytystiloja. Ympäristöteknologia Cool Bio Box -kylmäkontin vakiovarusteisiin kuuluu mm. kotimainen Bio 10 Lumikko -kylmäkoneikko, jossa on automaattinen sähkösulatus (460 W), yhden kilowatin koneikko valovirralla ja RST-höyrystinkenno. Vakiovarusteita ovat myös liukukiskoilla ulosvedettävä rst-allas, altaan nostolenkit, seinien eristelevynä 50 mm Finnfoam, jossa 1 mm lasikuitupinnoite molemmin puolin, sekä maalattu teräsrunko. Lisävarusteena mallikohtaiset etukuormainsovitteet sekä lintuluukku. Tuote sijoitettava varjoon. Ympäristön lämpötila max +25 astetta, Kylmäkoneen max t -25 astetta. Kontin mitat: 2400 x 2000 x 1400 mm Altaan mitat: 1850 x 1500 x 700 mm Kokonaispaino: 830 kg Mepu Oy pidättää oikeuden muutoksiin

30 TARVIKKEET LUOTETTAVAT JA JOUSTAVAT OHJAUSJÄRJESTELMÄT Mepun ohjausjärjestelmät ovat joustavia ja turvallisia käyttää. Luotettavien järjestelmien ansiosta kuivaamojen käyttö on helppoa ja sujuvaa. Kuivaamojen ohjausjärjestelmät voidaan räätälöidään asiakkaan tarpeiden mukaan. Erilaisia vaihtoehtoja löytyy perinteisestä kuivausautomatiikasta aina täysautomaattisiin ohjausjärjestelmiin. BASIC-MALLIIN OPTIONA SEMI-PUOLIAUTOMATIIKKA Mepun Basic-järjestelmää käytetään painikkeista ja käytönvalintakytkimestä. Basic-mallissa kuivauksesta siirrytään automaattisesti jäähdytykselle, kun viljaerä on kuivaa. Basic-malliin on optiona saatavilla myös Semi-puoliautomatiikka, jolloin järjestelmä siirtyy automaattisesti täytöstä kuivaukselle, kun kuivaamo on täynnä. Kaatoaltaaseen sijoitetun anturin avulla täytön käynnistystä ja katkaisua ohjataan automaattisesti. AUTO-JÄRJESTELMÄ IRROTETTAVALLA KOSKETUSNÄYTÖLLÄ Auto-järjestelmää käytetään värilliseltä kosketusnäytöltä. Kaapelilla varustettu kosketusnäyttö voidaan myös irrottaa ja sijoittaa eri paikkaan kuin varsinainen ohjauskeskus. Auto-järjestelmässä kuivaamo voidaan ohjelmoida suorittamaan yhtä tai useampaa toimintoa tai jatkuvaa täyttö-kuivaus-tyhjennys -kiertoa. Auto-malleihin on lisävarusteena saatavilla etäyhteys, jonka avulla kuivaamoa voidaan tarkkailla tai ohjata omalta tietokoneelta tai tabletilta. Etäyhteys mahdollistaa myös tehtaan edustajan pääsyn ohjausjärjestelmään mahdollisessa vikatilanteessa. LAAJA VALIKOIMA LISÄVARUSTEITA Kaikki ohjausjärjestelmät sisältävät tarvittavat käynnistimet sekä anturit. Järjestelmiin on saatavilla erittäin kattava valikoima lisävarusteita kuten esimerkiksi GSM-hälytys, kosteusmittari, lisäelevaattoreiden ja kuljettimien ohjaus. GSM-hälyttimen avulla käyttäjä saa tietoa sekä kuivaamon tilasta että mahdollisista vikatilanteista. Kuivaamon eri vaiheet tallentuvat ohjausjärjestelmän muistiin ja ne lähetetään käyttäjälle tekstiviestillä, kun siirrytään vaiheesta toiseen. Kuivaamoon voidaan myös asentaa kosteusmittari, joka mittaa viljan kosteuden reaaliajassa. Se säästää sekä aikaa että energiaa, sillä perinteistä ilman lämpötilaan perustuvaa kosteuden mittausta tarkemmalla kosteudenmittauksella myös kuivaustulos on tarkempi. 30

31 VARAOSAT JA HUOLTO Joustavasti toimiva laitehuolto ja varaosien nopea saatavuus ovat maatalousyrittäjille elintärkeitä erityisesti vuoden kiireisimpinä kuukausina. Mepun huoltotoiminta kattaa koko maan ja alkuperäiset varaosat ovat nopeasti saatavilla omasta varaosavarastosta. Tarvittaessa Mepun ammattitaitoiset huoltomiehet lähtevät nopeasti myös paikan päälle. Vaikka Mepun varaosien toimitus ja laitteiden huolto toimivat nopeasti, joustavasti ja luotettavasti ympäri vuoden, kannattaa koneiden ja laitteiden perushuolto tilata aina hyvissä ajoin ennen puintikauden alkua. Mepu-tuotteiden huolto ja varaosat Varaosat ja huolto: Sähköposti: Tapani Matero, huoltopäällikkö, Paikallinen Mepu-huolto UUSIMAA Vihti, SM-kone Oy, , KYMEENLAAKSO Elimäki, P-Marjakaarto, Paavo Marjakaarto, , VARSINAIS-SUOMI Yläne, Mepu Oy, , KANTA-HÄME Koski TL, Sähköasennus Jouko Kujala, Timo Hägg, , Koski TL, Sähköasennus Jouko Kujala, Pertti Korpela, , POHJANMAA Vöyri, Vörå maskin o traktor, KESKI-SUOMI Jyväskylä, Jyväskylän Vesi ja Lämpö, Sami Lehmusvuori, , sami.lehmusvuori@jvl.fi ETELÄ-POJANMAA Seinäjoki, Sähkötyö Haapala Oy, Pasi Haapala, , pasi.haapala@netikka.fi Kuortane, JL-Metals, Jouko Lampi, , jouko.lampi@jlmetals.fi Ilmajoki, Maatalouskonehuolto Viitamäki, Mikko Viitamäki, , mikko.viitamaki@maatalouskonehuoltoviitamaki.fi POHJOIS-POHJANMAA Nivala, LVI-asennus Aitto-Oja, Aitto-Oja, , lvi.aitto-oja@kotinet.com Ylivieska, Kattila ja Poltinhuolto Esa Hakasaari, Esa Hakasaari, , esa.hakasaari@gmail.com Vaala, Caverion Suomi Oy, Pekka Mankinen, , miikka.hayrynen@caverion.fi Mepu Oy pidättää oikeuden muutoksiin

32 201509V1 OTA YHTEYTTÄ! Suunnitellaan hankintasi yhdessä. JÄLLEENMYYNTI:
