1 Parasta viljankäsittelyä

2 Sisällysluettelo Agrosec Parasta viljankäsittelyä...3 Viljankäsittelyjärjestelmät Pakettikuivaamo...4 Stand Alone -kuivaamo... 6 Kuivurit Agrosec mixflo...6 Optivol vaajaeräautomatiikka...6 Vacboost vaunukuivurit, UUTUUS...8 Kuivuriuunit Agrosec biokontti, UUTUUS...10 Agrosec bioheaters...11 Vulcan kuivuriuunit...12 Viljansiirto Elevaattorit, kuljetin...14 Automaatio Agrosec Vision...16 Agrosec Optima, UUTUUS...16 Varastointijärjestelmät Pyörösiilo Silo...18 Kierresaumasiilo Spiral...19 Nelikulmasiilo Pro...20 Kuivaava viljasiilosto Antti Quatro...21 Ilmapohja- ja puskurisiilot...22 Tuuletussiilot D5,3 ja D7,5 UUTUUS...23 Tekniset palvelut Antti Akatemia...17 Huolto...17, 24 Myynti...24 Antti-Teollisuus Oy on vuonna 1952 perustettu metallituotteita valmistava perheyhtiö. Tuotantomenetelmiltään nykyaikainen tehdas sijaitsee Salossa Varsinais-Suomessa. Maatalousryhmä Antti-viljankäsittelyosaaminen on lähellä viljelijää, tarjoten edistykselliset ja taloudelliset ratkaisut maatilan viljankuivaus- ja varastointitarpeisiin. Teollisuusryhmä keskittyy teollisuuden eri toimialojen asiakkaisiin. Antti on ollut mukana viljankuivausalalla jo yli 60 vuotta. Jatkuva tutkimus- ja kehitystyö on vienyt meidät sinne missä olemme nyt. Kuuntelemme huolellisesti viljelijöitä ja maatalousalaa, sekä pidämme tarkasti silmällä alan yleistä kehitystä. Lippulaiva tuotteemme Antti-kuivaamo on ollut tuoteryhmässään teknologinen edelläkävijä jo vuosikymmeniä. Materiaalinkäsittely on osaava kumppani asiakkaalle joka käsittelee ja varastoi rae- tai jauhemaista materiaalia. Marine doors tarjoaa laivanrakennusteollisuudelle kansainväliseen meriliikenteeseen hyväksytyt ja loppukäyttäjän vaatimukset täyttävät ovirakenteet. 2

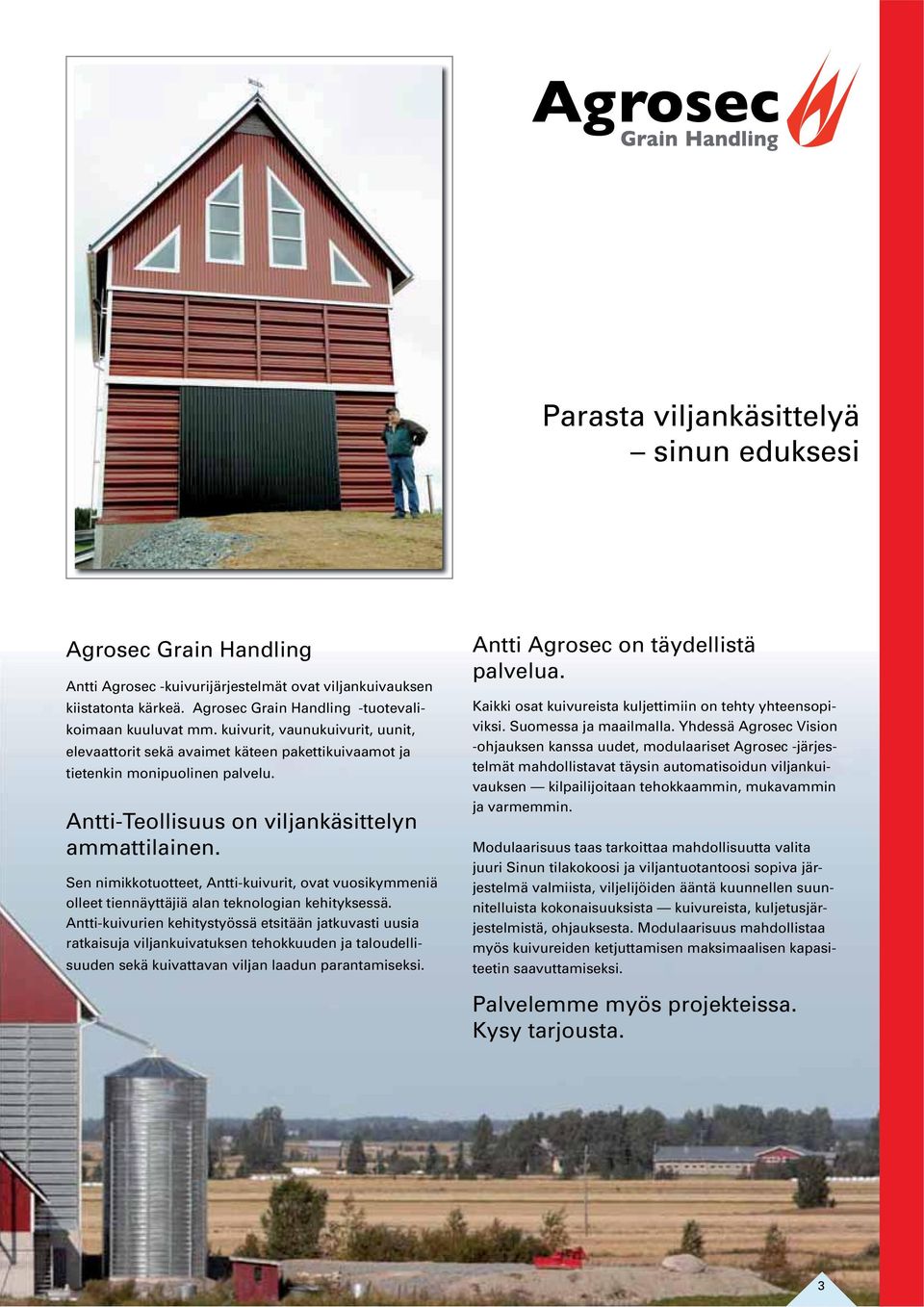

3 Parasta viljankäsittelyä sinun eduksesi Agrosec Grain Handling Antti Agrosec -kuivurijärjestelmät ovat viljankuivauksen kiistatonta kärkeä. Agrosec Grain Handling -tuotevalikoimaan kuuluvat mm. kuivurit, vaunukuivurit, uunit, elevaattorit sekä avaimet käteen pakettikuivaamot ja tietenkin monipuolinen palvelu. Antti-Teollisuus on viljankäsittelyn ammattilainen. Sen nimikkotuotteet, Antti-kuivurit, ovat vuosikymmeniä olleet tiennäyttäjiä alan teknologian kehityksessä. Antti-kuivurien kehitystyössä etsitään jatkuvasti uusia ratkaisuja viljankuivatuksen tehokkuuden ja taloudellisuuden sekä kuivattavan viljan laadun parantamiseksi. Antti Agrosec on täydellistä palvelua. Kaikki osat kuivureista kuljettimiin on tehty yhteensopiviksi. Suomessa ja maailmalla. Yhdessä Agrosec Vision -ohjauksen kanssa uudet, modulaariset Agrosec -järjestelmät mahdollistavat täysin automatisoidun viljankuivauksen kilpailijoitaan tehokkaammin, mukavammin ja varmemmin. Modulaarisuus taas tarkoittaa mahdollisuutta valita juuri Sinun tilakokoosi ja viljantuotantoosi sopiva järjestelmä valmiista, viljelijöiden ääntä kuunnellen suunnitelluista kokonaisuuksista kuivureista, kuljetusjärjestelmistä, ohjauksesta. Modulaarisuus mahdollistaa myös kuivureiden ketjuttamisen maksimaalisen kapasiteetin saavuttamiseksi. Palvelemme myös projekteissa. Kysy tarjousta. 3

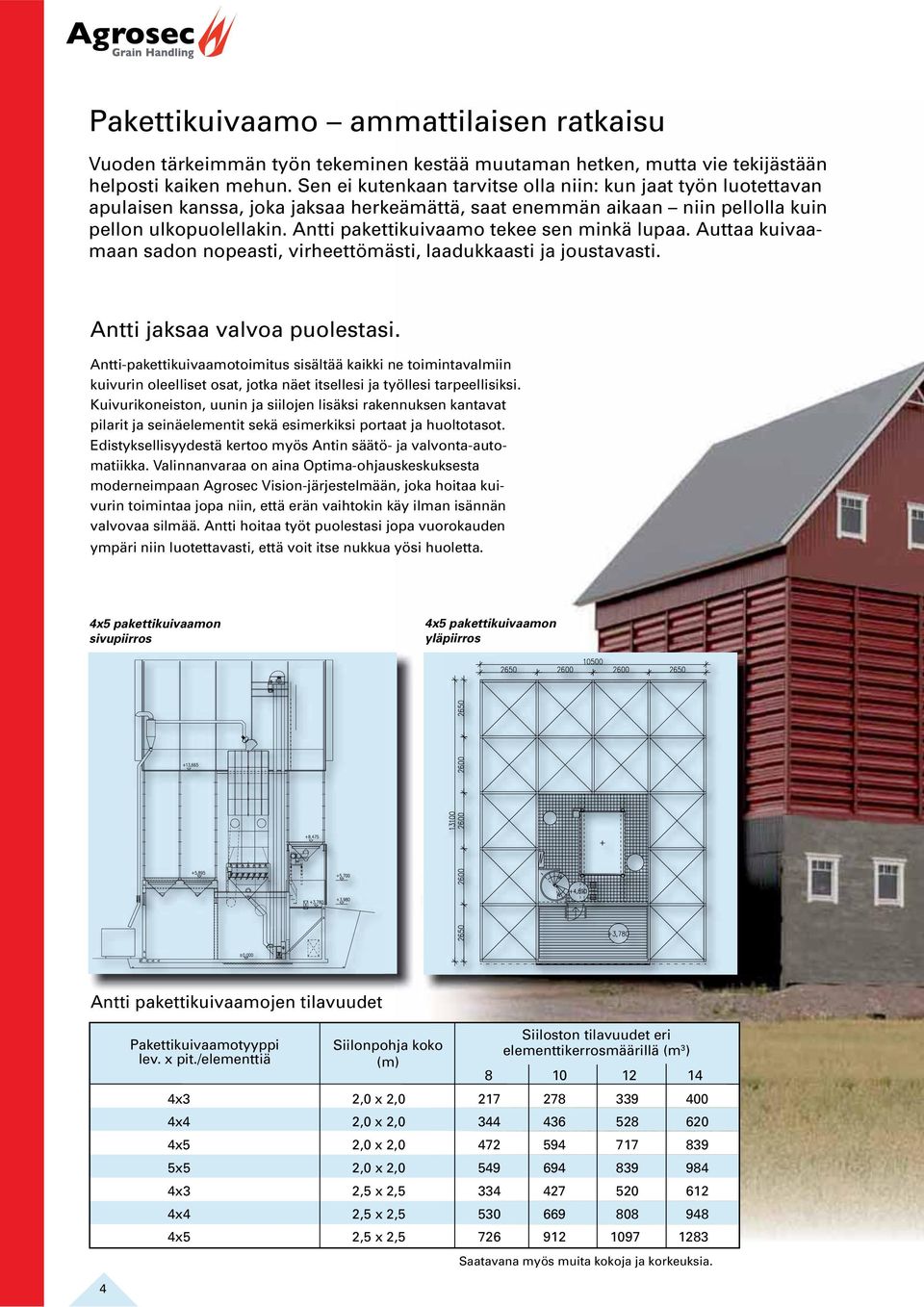

4 Pakettikuivaamo ammattilaisen ratkaisu Vuoden tärkeimmän työn tekeminen kestää muutaman hetken, mutta vie tekijästään helposti kaiken mehun. Sen ei kutenkaan tarvitse olla niin: kun jaat työn luotettavan apulaisen kanssa, joka jaksaa herkeämättä, saat enemmän aikaan niin pellolla kuin pellon ulkopuolellakin. Antti pakettikuivaamo tekee sen minkä lupaa. Auttaa kuivaamaan sadon nopeasti, virheettömästi, laadukkaasti ja joustavasti. Antti jaksaa valvoa puolestasi. Antti-pakettikuivaamotoimitus sisältää kaikki ne toimintavalmiin kuivurin oleelliset osat, jotka näet itsellesi ja työllesi tarpeellisiksi. Kuivurikoneiston, uunin ja siilojen lisäksi rakennuksen kantavat pilarit ja seinäelementit sekä esimerkiksi portaat ja huoltotasot. Edistyksellisyydestä kertoo myös Antin säätö- ja valvonta-automatiikka. Valinnanvaraa on aina Optima-ohjauskeskuksesta moderneimpaan Agrosec Vision-järjestelmään, joka hoitaa kuivurin toimintaa jopa niin, että erän vaihtokin käy ilman isännän valvovaa silmää. Antti hoitaa työt puolestasi jopa vuorokauden ympäri niin luotettavasti, että voit itse nukkua yösi huoletta. 4x5 pakettikuivaamon sivupiirros 4x5 pakettikuivaamon yläpiirros Antti pakettikuivaamojen tilavuudet 4 Pakettikuivaamotyyppi lev. x pit./elementtiä Siilonpohja koko (m) Siiloston tilavuudet eri elementtikerrosmäärillä (m 3 ) x3 2,0 x 2, x4 2,0 x 2, x5 2,0 x 2, x5 2,0 x 2, x3 2,5 x 2, x4 2,5 x 2, x5 2,5 x 2, Saatavana myös muita kokoja ja korkeuksia.

5 Räätäli, joka huomioi mittasi. Antti-paketti on todellista räätälintyötä, joka on suunniteltu ja mitoitettu juuri tarpeitasi ja tilaasi vastaavaksi. Se on kokonaisuus, johon kuuluvat asiantuntijapalvelut, rakennukset, täydelliset varusteet ja käyttökoulutus. Kun harkitset Antti-pakettikuivaamon hankkimista, Sinun tarvitsee vain kertoa mitä haluat lopun hoitaa Antin vuosikymmenten kokemus, huippuunsa hiottu teknologia sekä nykyaikainen osaaminen ja tietotaito. Paitsi että Antti-pakettikuivaamo on laatua ja nykyaikaa se myös istuu hyvin suomalaiseen maisemaan: sitä voi ylpeänä käyttää ja esitellä. Yhdessä suunnittelemme tilallesi sopivan, kustannustehokkaan ratkaisun. Malleja löytyy niin monta kuin on viljelijääkin moduulit siis miehen ja maan mukaan. Yliajettava kaatosuppilo lastaussiiloilla Turvalliset ja helppokäyttöiset lastausluukut 5

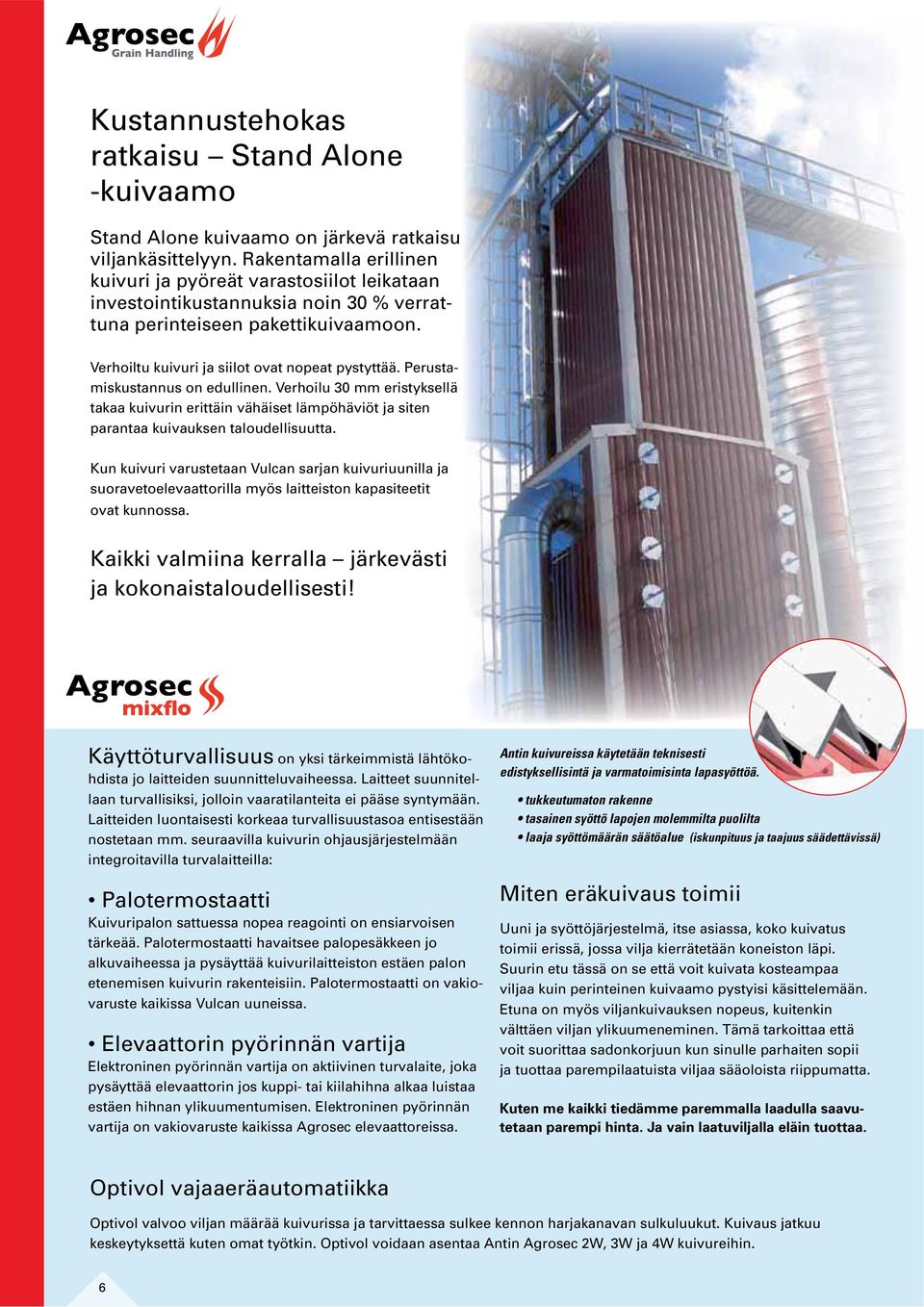

6 Kustannustehokas ratkaisu Stand Alone -kuivaamo Stand Alone kuivaamo on järkevä ratkaisu viljankäsittelyyn. Rakentamalla erillinen kuivuri ja pyöreät varastosiilot leikataan investointikustannuksia noin 30 % verrattuna perinteiseen pakettikuivaamoon. Verhoiltu kuivuri ja siilot ovat nopeat pystyttää. Perustamiskustannus on edullinen. Verhoilu 30 mm eristyksellä takaa kuivurin erittäin vähäiset lämpöhäviöt ja siten parantaa kuivauksen taloudellisuutta. Kun kuivuri varustetaan Vulcan sarjan kuivuriuunilla ja suoravetoelevaattorilla myös laitteiston kapasiteetit ovat kunnossa. Kaikki valmiina kerralla järkevästi ja kokonaistaloudellisesti! Käyttöturvallisuus on yksi tärkeimmistä lähtökohdista jo laitteiden suunnitteluvaiheessa. Laitteet suunnitellaan turvallisiksi, jolloin vaaratilanteita ei pääse syntymään. Laitteiden luontaisesti korkeaa turvallisuustasoa entisestään nostetaan mm. seuraavilla kuivurin ohjausjärjestelmään integroitavilla turvalaitteilla: Palotermostaatti Kuivuripalon sattuessa nopea reagointi on ensiarvoisen tärkeää. Palotermostaatti havaitsee palopesäkkeen jo alkuvaiheessa ja pysäyttää kuivurilaitteiston estäen palon etenemisen kuivurin rakenteisiin. Palotermostaatti on vakiovaruste kaikissa Vulcan uuneissa. Elevaattorin pyörinnän vartija Elektroninen pyörinnän vartija on aktiivinen turvalaite, joka pysäyttää elevaattorin jos kuppi- tai kiilahihna alkaa luistaa estäen hihnan ylikuumentumisen. Elektroninen pyörinnän vartija on vakiovaruste kaikissa Agrosec elevaattoreissa. Antin kuivureissa käytetään teknisesti edistyksellisintä ja varmatoimisinta lapasyöttöä. tukkeutumaton rakenne tasainen syöttö lapojen molemmilta puolilta laaja syöttömäärän säätöalue (iskunpituus ja taajuus säädettävissä) Miten eräkuivaus toimii Uuni ja syöttöjärjestelmä, itse asiassa, koko kuivatus toimii erissä, jossa vilja kierrätetään koneiston läpi. Suurin etu tässä on se että voit kuivata kosteampaa viljaa kuin perinteinen kuivaamo pystyisi käsittelemään. Etuna on myös viljankuivauksen nopeus, kuitenkin välttäen viljan ylikuumeneminen. Tämä tarkoittaa että voit suorittaa sadonkorjuun kun sinulle parhaiten sopii ja tuottaa parempilaatuista viljaa sääoloista riippumatta. Kuten me kaikki tiedämme paremmalla laadulla saavutetaan parempi hinta. Ja vain laatuviljalla eläin tuottaa. Optivol vajaaeräautomatiikka Optivol valvoo viljan määrää kuivurissa ja tarvittaessa sulkee kennon harjakanavan sulkuluukut. Kuivaus jatkuu keskeytyksettä kuten omat työtkin. Optivol voidaan asentaa Antin Agrosec 2W, 3W ja 4W kuivureihin. 6

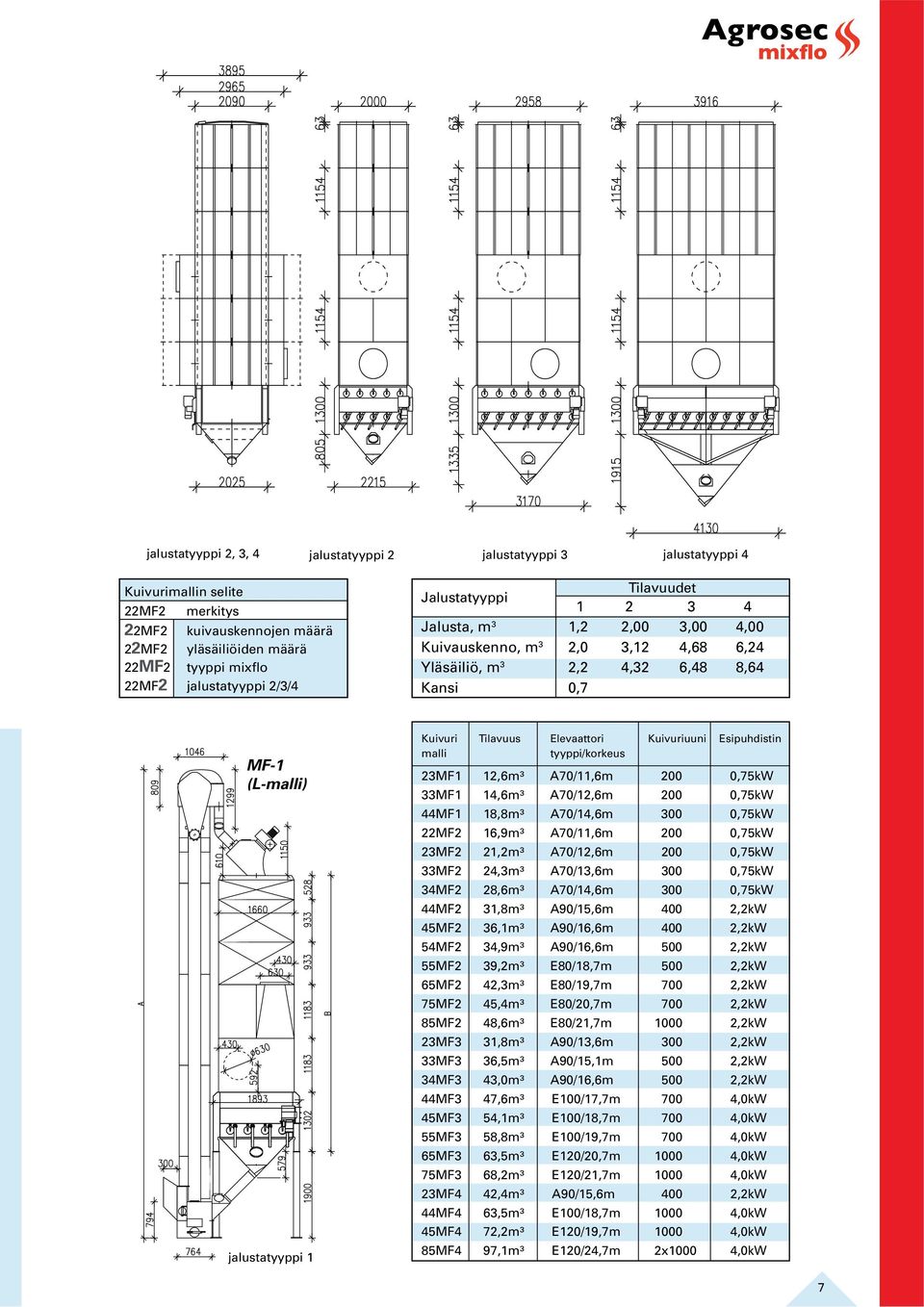

7 jalustatyyppi 2, 3, 4 jalustatyyppi 2 jalustatyyppi 3 jalustatyyppi 4 Kuivurimallin selite 22MF2 merkitys 22MF2 kuivauskennojen määrä 22MF2 yläsäiliöiden määrä 22MF2 tyyppi mixflo 22MF2 jalustatyyppi 2/3/4 Jalustatyyppi Tilavuudet Jalusta, m 3 1,2 2,00 3,00 4,00 Kuivauskenno, m 3 2,0 3,12 4,68 6,24 Yläsäiliö, m 3 2,2 4,32 6,48 8,64 Kansi 0,7 MF-1 (L-malli) jalustatyyppi 1 Kuivuri Tilavuus Elevaattori Kuivuriuuni Esipuhdistin malli tyyppi/korkeus 23MF1 12,6m³ A70/11,6m 200 0,75kW 33MF1 14,6m³ A70/12,6m 200 0,75kW 44MF1 18,8m³ A70/14,6m 300 0,75kW 22MF2 16,9m³ A70/11,6m 200 0,75kW 23MF2 21,2m³ A70/12,6m 200 0,75kW 33MF2 24,3m³ A70/13,6m 300 0,75kW 34MF2 28,6m³ A70/14,6m 300 0,75kW 44MF2 31,8m³ A90/15,6m 400 2,2kW 45MF2 36,1m³ A90/16,6m 400 2,2kW 54MF2 34,9m³ A90/16,6m 500 2,2kW 55MF2 39,2m³ E80/18,7m 500 2,2kW 65MF2 42,3m³ E80/19,7m 700 2,2kW 75MF2 45,4m³ E80/20,7m 700 2,2kW 85MF2 48,6m³ E80/21,7m ,2kW 23MF3 31,8m³ A90/13,6m 300 2,2kW 33MF3 36,5m³ A90/15,1m 500 2,2kW 34MF3 43,0m³ A90/16,6m 500 2,2kW 44MF3 47,6m³ E100/17,7m 700 4,0kW 45MF3 54,1m³ E100/18,7m 700 4,0kW 55MF3 58,8m³ E100/19,7m 700 4,0kW 65MF3 63,5m³ E120/20,7m ,0kW 75MF3 68,2m³ E120/21,7m ,0kW 23MF4 42,4m³ A90/15,6m 400 2,2kW 44MF4 63,5m³ E100/18,7m ,0kW 45MF4 72,2m³ E120/19,7m ,0kW 85MF4 97,1m³ E120/24,7m 2x1000 4,0kW 7

8 Antti Vacboost vaunukuivuri kätevin ratkaisu viljan kuivaukseen Antti on kotimainen, maan monipuolisin viljankäsittelyn ammattilainen 60 vuoden kokemuksella. Antin kuivureiden johtava kuivaus- ja uuniteknologia edustaa teknisen kehityksen kiistatonta kärkeä. Se on kehitetty Suomen vaativiin olosuhteisiin. Vaunukuivurin saa nopeasti käyttöön Vacboost-vaunukuivuri siirtyy helposti paikalleen. Se on hinnaltaan edullinen ja järkevä investointi: perustus- ja rakennustöitä ei tarvita, vaan paketti on helppo ja nopea asentaa tuottavaan työkuntoon. Alipainetekniikka nyt vaunukuivurissa Antti Vacboost kuivaa nopeasti ja energiatehokkaasti rehu- ja siemenviljaa ja muita piensiemeniä. Kuivausilma voi olla jopa 100-asteista täydellä teholla. Kuivumista nopeuttaa myös alipainetekniikka, jolla uunin ilma imetään kuivattavan vilja- tai siemenerän läpi. Alipainetekniikka vähentää myös pölyn määrää. Toimitus kokonaisuutena Kansi, esipuhdistin Yläsäiliöt Kennot ilmapäädyillä Tikkaat Rungon päällä jalusta, uuni ja puhalliin A-elevaattori, kasattu Kaatosuppilo 8

9 Vaunukuivurityyppi C 205 Vacboost C 255 Vacboost C 320 Vacboost C 365 Vacboost Koneistotyyppi 12MF3 22MF3 23MF3 33MF3 Kuivaustilavuus (hl) Kuivurin max. täyttötilavuus (hl) Min. kuivauserä (hl) Max kuivauslämpö ( C) Kuljettimet Kuljettimien teho (t/h) Täyttö/tyhj. aika (min.) Vacboost uuni Lämpöteho (kw) Öljypoltin Oilon (2 liekkip) KP-26H2 KP-26H2 KP-26H2 KP-50H Savupiippu (m) Ilmamäärä (m³/h) 80 C Imuilman säätö on on on on Moottorit Puhallinmoottori (kw) Elevaattori (kw) Esipuhdistin (kw) Syöttölaite (kw) Pohjaruuvi (kw) Sulakekoko (A) vakiokone SÄHKÖTEHO MAX YHT. (kw) Mitat Leveys, kuljetus/käyttö (m) 3.8/ / / /4.8 Kuljetuspituus (m) Kuljetuskorkeus (m) Työpituus (m) Elevaattorin korkeus (H m) Siilo-osan korkeus (H2 m) Ilmakanava (tulo/poisto) 0.5/ / / /0.5 Kuljetus paino (tn.) Rengaskoko 11.5/ / / / Varusteet Kaatosuppilo on on on on Irroitettava vetoaisa on on on on Viljankiertoputket Ø 200 Ø 200 Ø 200 Ø 200 Esipuhdistin on on on on Digitaalinen term. näyttö on on on on Automatiikka, kuivaus termost. termost. termost. termost. Automatiikka, jäähdytys kello kello kello kello Täyttöhälytin on on on on Poistoilma putken jatko mahd. on on on on Roskaputki on on on on Esipuhdistin 2,2 kw lisävaruste lisävaruste lisävaruste lisävaruste Harjakanavan sulkuluukut (toimitus osina) lisävaruste lisävaruste lisävaruste lisävaruste 9

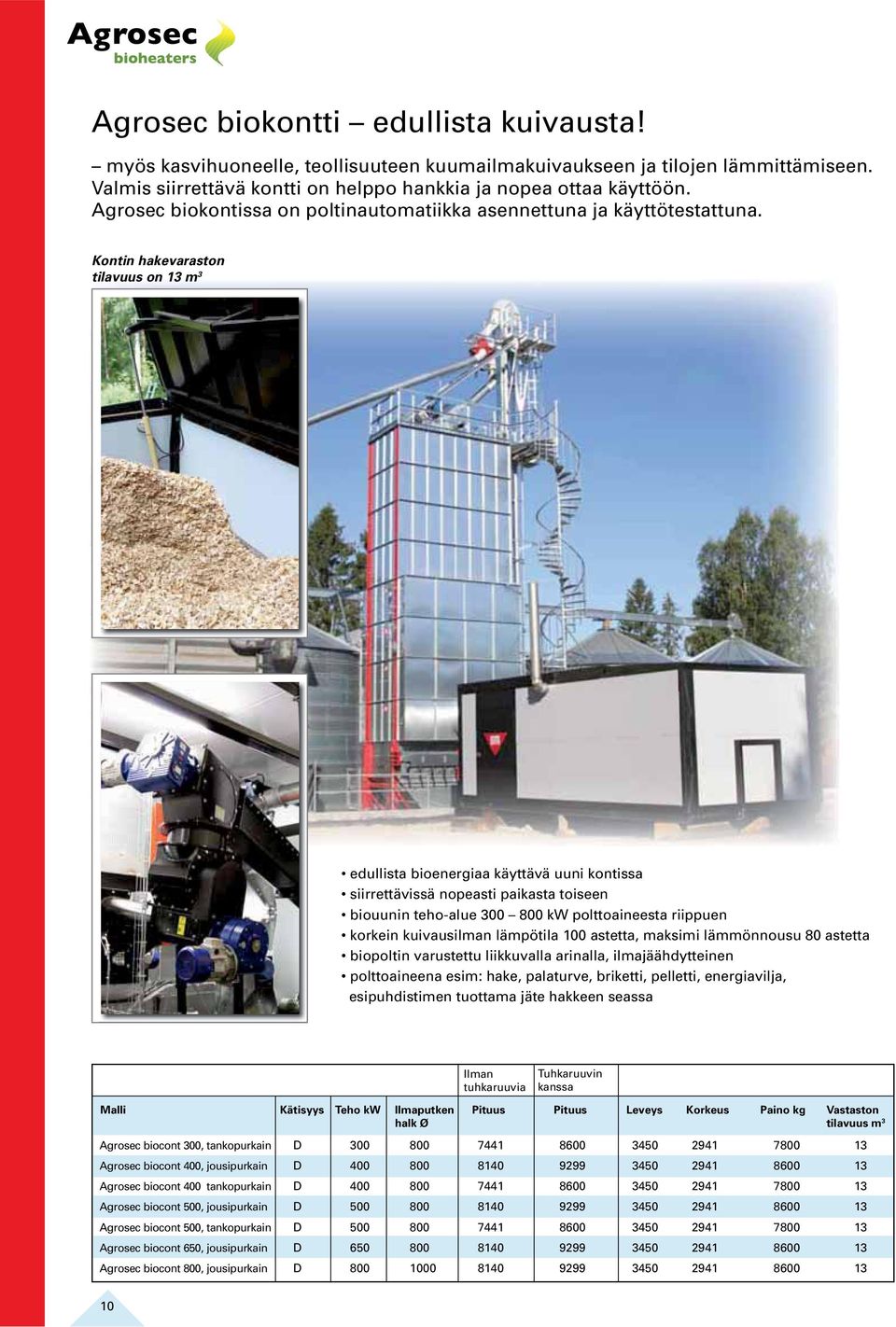

10 Agrosec biokontti edullista kuivausta! myös kasvihuoneelle, teollisuuteen kuumailmakuivaukseen ja tilojen lämmittämiseen. Valmis siirrettävä kontti on helppo hankkia ja nopea ottaa käyttöön. Agrosec biokontissa on poltinautomatiikka asennettuna ja käyttötestattuna. Kontin hakevaraston tilavuus on 13 m 3 edullista bioenergiaa käyttävä uuni kontissa siirrettävissä nopeasti paikasta toiseen biouunin teho-alue kw polttoaineesta riippuen korkein kuivausilman lämpötila 100 astetta, maksimi lämmönnousu 80 astetta biopoltin varustettu liikkuvalla arinalla, ilmajäähdytteinen polttoaineena esim: hake, palaturve, briketti, pelletti, energiavilja, esipuhdistimen tuottama jäte hakkeen seassa Ilman tuhkaruuvia Tuhkaruuvin kanssa Malli Kätisyys Teho kw Ilmaputken Pituus Pituus Leveys Korkeus Paino kg Vastaston halk Ø tilavuus m 3 Agrosec biocont 300, tankopurkain D Agrosec biocont 400, jousipurkain D Agrosec biocont 400 tankopurkain D Agrosec biocont 500, jousipurkain D Agrosec biocont 500, tankopurkain D Agrosec biocont 650, jousipurkain D Agrosec biocont 800, jousipurkain D

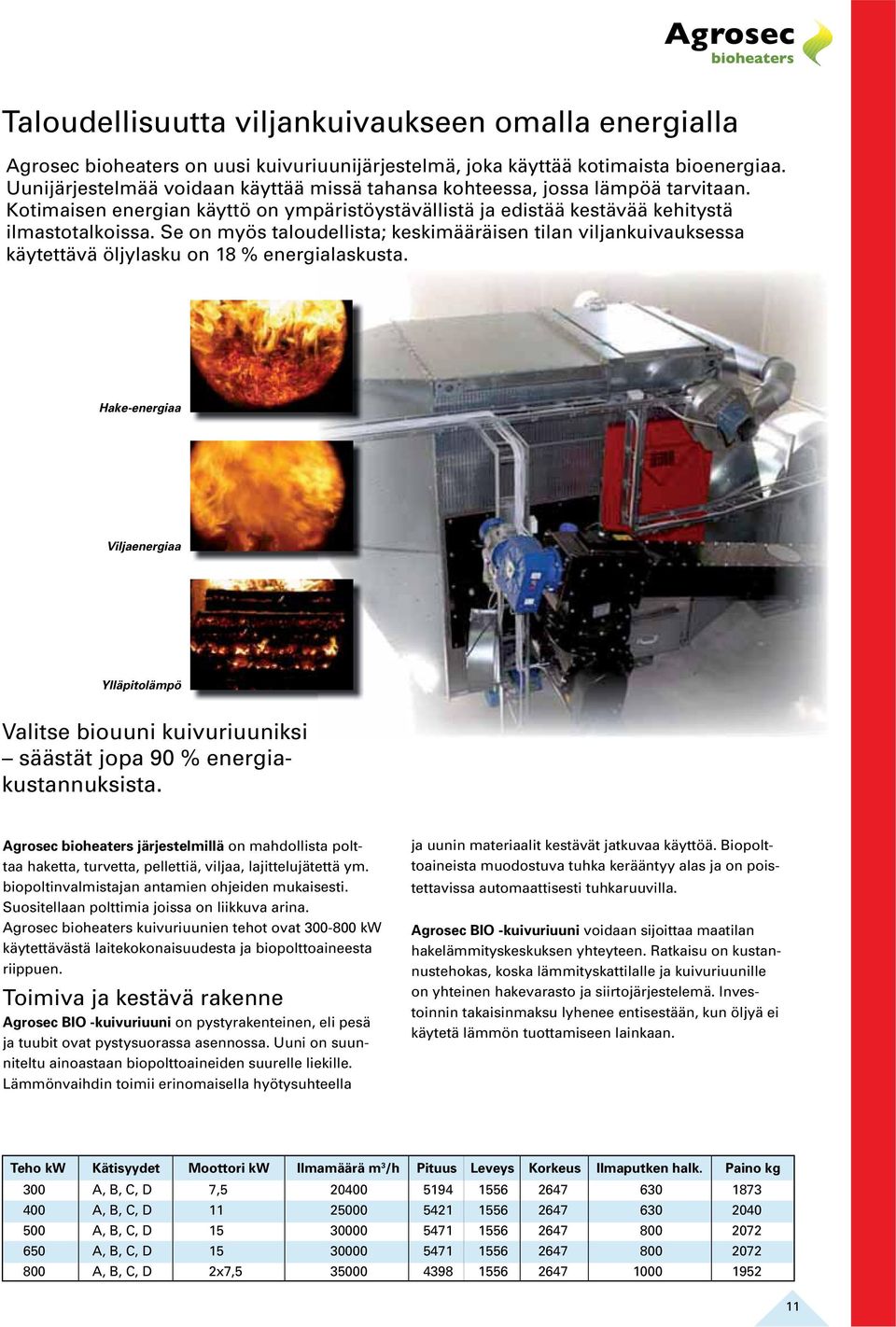

11 Taloudellisuutta viljankuivaukseen omalla energialla Agrosec bioheaters on uusi kuivuriuunijärjestelmä, joka käyttää kotimaista bioenergiaa. Uunijärjestelmää voidaan käyttää missä tahansa kohteessa, jossa lämpöä tarvitaan. Kotimaisen energian käyttö on ympäristöystävällistä ja edistää kestävää kehitystä ilmastotalkoissa. Se on myös taloudellista; keskimääräisen tilan viljankuivauksessa käytettävä öljylasku on 18 % energialaskusta. Hake-energiaa Viljaenergiaa Ylläpitolämpö Valitse biouuni kuivuriuuniksi säästät jopa 90 % energiakustannuksista. Agrosec bioheaters järjestelmillä on mahdollista polttaa haketta, turvetta, pellettiä, viljaa, lajittelujätettä ym. biopoltinvalmistajan antamien ohjeiden mukaisesti. Suositellaan polttimia joissa on liikkuva arina. Agrosec bioheaters kuivuriuunien tehot ovat kw käytettävästä laitekokonaisuudesta ja biopolttoaineesta riippuen. Toimiva ja kestävä rakenne Agrosec BIO -kuivuriuuni on pystyrakenteinen, eli pesä ja tuubit ovat pystysuorassa asennossa. Uuni on suunniteltu ainoastaan biopolttoaineiden suurelle liekille. Lämmönvaihdin toimii erinomaisella hyötysuhteella ja uunin materiaalit kestävät jatkuvaa käyttöä. Biopolttoaineista muodostuva tuhka kerääntyy alas ja on poistettavissa automaattisesti tuhkaruuvilla. Agrosec BIO -kuivuriuuni voidaan sijoittaa maatilan hakelämmityskeskuksen yhteyteen. Ratkaisu on kustannustehokas, koska lämmityskattilalle ja kuivuriuunille on yhteinen hakevarasto ja siirtojärjestelemä. Investoinnin takaisinmaksu lyhenee entisestään, kun öljyä ei käytetä lämmön tuottamiseen lainkaan. Teho kw Kätisyydet Moottori kw Ilmamäärä m 3 /h Pituus Leveys Korkeus Ilmaputken halk. Paino kg 300 A, B, C, D 7, A, B, C, D A, B, C, D A, B, C, D A, B, C, D 2x7,

12 Tulisieluinen kuivuriuuni Agrosec Vulcan -tuoteperhe Agrosec Vulcan -uuneilla kuivaat entistä tehokkaammin ja taloudellisemmin kaikissa olosuhteissa. Antti-Teollisuus on tunnettu kestävistä tulisielu-uuneistaan, eikä nytkään ole tehty kompromisseja. Agrosec Vulcan -kuivuriuuniperheessä käytämme ainoana markkinoilla tulenkestävää teräsraaka-ainetta; Vulcan-uunien kuumat sisäosat ovat terästä, jonka hilseilylämpötilan raja on erittäin korkea 1150ºC. Valttinamme ovat korkea laatu ja pitkä käyttöikä. Markkinoiden laajin kuivuriuunisarja Teholuokat 200, 300, 400, 500, 700, 1000 ja 1200 kw. Kuivuriuuneja on 44 eri vaihtoehtoa. Taloudellinen ja tehokas tulisieluinen lämmönvaihdin Kaikissa malleissa korkein kuivausilman lämpötila on 100 C. Korkea kuivausilman lämpötila säästää energiaa jopa 30 %. Uuneissa riittää puhtia myös syksyn kylmissä kuivausolosuhteissa. Vulcan -mallien hyötysuhteet ovat erittäin korkeat, %. Monipuolinen asennustapa helpottaa sijoittelua Kaikki Agrosec Vulcan -mallit saat sekä Hipress -ylipaineuuneina että Vacboost -alipaineuuneina. Lisäksi asennusjoustavuus on markkinoiden paras; polttimen ja puhaltimen puolet voidaan valita vapaasti eli kätisyydet A, B, C, ja D saatavana kaikkiin yhdellä puhaltimella oleviin malleihin (teholuokat kw). Polttimen kätisyys A ja C saatavana 700, 1000 ja 1200 malleihin. Vacboost 300 Hipress

13 Vacboost 1000 Hipress 1000 Puhallin 11 kw, 15 kw Vacboost A1500 Agrosec VULCAN uunitaulukko uuni kätisyydet teho öljy nestekaasu maakaasu moottori ilmamäärä pituus korkeus leveys Ilmaputki kw kg/h m 3 /h m 3 /h kw (80 C) m 3 /h halk. HIPRESS 200 A, B, C, D HIPRESS 300 A, B, C, D HIPRESS 400 A, B, C, D HIPRESS 500 A, B, C, D HIPRESS 700 AB, CD X 7, HIPRESS 1000 AB, CD X 15, HIPRESS 1200 AB, CD X 15, uuni kätisyydet teho öljy nestekaasu maakaasu moottori ilmamäärä pituus korkeus leveys Ilmaputki kw kg/h m 3 /h m 3 /h kw (80 C) m 3 /h halk. VACBOOST 200 A, B, C, D VACBOOST 300 A, B, C, D VACBOOST 400 A, B, C, D VACBOOST 500 A, B, C, D VACBOOST 700 A, B, C, D X 7, VACBOOST 1000 A, B, C, D X 15, VACBOOST A700*) A, B, C, D VACBOOST A1500 *) A, B, C, D *) ei ole lämmönvaihdinta Vaihtouuni vanhaan kätisyydet teho öljy nestekaasu maakaasu moottori ilmamäärä pituus korkeus leveys Ilmaputki uunihuoneeseen kw kg/h m 3 /h m 3 /h kw (80 C) m 3 /h halk. A330 A, D , A250 A, D , Kanavapoltin Kaasukäyttöinen kanavapoltin on osa kuivurin rakennetta. Metrin ilmakanavia laitetaan kaksi rinnan ja niistä ulompi toimii kanavapolttimen kanavana, josta se kipinäverkon läpi kääntyy kennopäätyihin. Kaasuna voi käyttää maa- tai nestekaasua. Etuna on suurien tehojen saavuttaminen edullisesti, laaja käyttöalue sekä 100% hyötysuhde lämmön tuottamiseen (ei hukkaa savukaasuina). Kanavapoltinmallit Tyyppi kw max. jalustatyyppi pituus korkeus DB , DB , DB

14 Huolettomuutta ja varmuutta Viljan kuljettimien moitteeton toiminta on onnistuneen kuivatuskauden ehdoton edellytys. Viljansiirron tulee tapahtua hellävaraisesti, viljaa tarpeettomasti vahingoittamatta. Antin viljankuljettimet on valmistettu vuosien suunnittelun ja kehitystyön tuloksena vastaamaan vaativan viljankäsittelyn tarpeita. Viljan kosteus ei mielestämme saa nousta toimivan siirron esteeksi. Antilta löytyy suuri valikoima erilaisia kuljetusratkaisuja viljankäsittelyyn. Olipa kyseessä rehuviljan tai siemenviljan tuotanto, kysy ratkaisu meiltä. Agrosec Elevator on kuivatuskauden tehokas ikiliikkuja Kun tarvitset vahvaa siirtotehoa kaikissa olosuhteissa, myös poikkeuksellisen märkää viljaa käsitellessäsi, jätä asia Anttielevaattorin huoleksi. Agrosec Elevator tavaramerkkejä ovat kestävyys, tehokkuus ja toimintavarmuus. Avara kärkiosa, oikein muotoillut kupit, pohjattomien kuppien käyttö ja sopiva hihnanopeus ovat osa Antin kehittämää elevaattoritekniikkaa, joka pitää jyvät liikkeessä kaikissa olosuhteissa. Elevaattorien A-mallisarjassa on suorituskyvyltään kolme erilaista vaihtoehtoa. A40, A70 ja A90, aina 17 metrin pituuksiin asti. A-mallin elevaattorit toimivat kiilahihnavedolla. Järeässä E-mallisarjassa on varmatoiminen ja huoltovapaa suoraveto. Mallistossa on viisi tehovaihtoehtoa, 40, 60, 80 ja 100 t/h aina 35 metriin asti ja 120 t/h 27 metriin asti. E-Elevaattorit Moottori (kw) Elevaattorin korkeus (m) Malli E40/E40S E60/E60S E80/E80S E100/E100S E120/E120S Teho 40 t/h 60t/h 80 t/h 100 t/h 120 t/h 3 11,2-15,7 4 16,2-20,7 11,2-14,7 5,5 21,2-26,7 15,2-19,7 11,2-14,7 11,2-11,7 7,5 27,2-34,7 20,2-26,7 15,2-19,7 12,2-16,7 11,2-13,7 9,2 27,2-32,7 20,2-24,7 17,2-19,7 14,2-16, ,2-34,7 25,2-29,7 20,2-23,7 17,2-19, ,2-34,7 24,2-34,7 20,2-26,7 14

15 A-Elevaattorit E-Elevaattorit A-Elevaattorit Moottori (kw) Elevaattorin korkeus (m) Malli A40 A70 A90 Teho 30 t/h 60t/h 85 t/h 1,5 7,6-11,1 3 11,1-14,6 4 10,6-15,1 5,5 15,6-17,1 11,6-15,1 7,5 15,5-17,1 Huolettomuutta ja varmuutta Agrosec Conveyor -ketjukuljettimella Kun viljaa pitää siirtää suurella teholla valintasi on Antin C80 ketjukuljetin. Vankkaa tekoa oleva sitkeä vääntäjä vie kostean ja kuivan viljan sinne minne pitääkin. Et jää pulaan millään kelillä! Siirtotehoa on 80 tonnia tunnissa. C80 ketjukuljetin voidaan varustaa myös palautuspohjalla, jolloin viljan sisään- ja ulostuloaukot voidaan valita vapaasti. Ketjukuljetin C 80 mitoituskuva L = Kuljettimen kokonaisuuspituus Le = Kuljettimen toiminnallinen pituus Ketjukuljetin C80 teho 80 t/h Moottori Kokonaispituus (kw) (m) 3 4,4-12,1 4 13,0-18, ,7-27, ,3-37, ,9-44,6 15

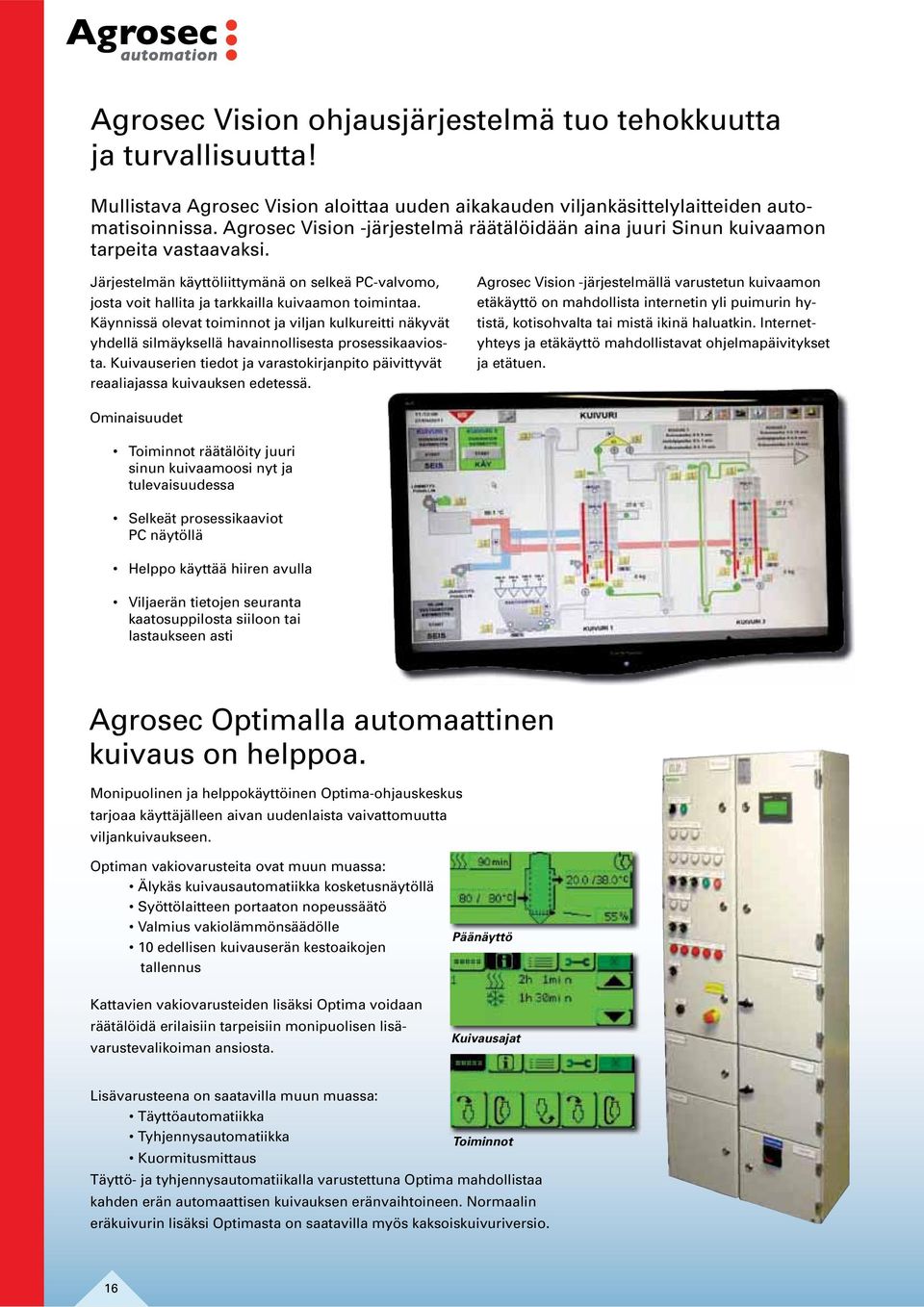

16 Agrosec Vision ohjausjärjestelmä tuo tehokkuutta ja turvallisuutta! Mullistava Agrosec Vision aloittaa uuden aikakauden viljankäsittelylaitteiden automatisoinnissa. Agrosec Vision -järjestelmä räätälöidään aina juuri Sinun kuivaamon tarpeita vastaavaksi. Järjestelmän käyttöliittymänä on selkeä PC-valvomo, josta voit hallita ja tarkkailla kuivaamon toimintaa. Käynnissä olevat toiminnot ja viljan kulkureitti näkyvät yhdellä silmäyksellä havainnollisesta prosessikaaviosta. Kuivauserien tiedot ja varastokirjanpito päivittyvät reaaliajassa kuivauksen edetessä. Agrosec Vision -järjestelmällä varustetun kuivaamon etäkäyttö on mahdollista internetin yli puimurin hytistä, kotisohvalta tai mistä ikinä haluatkin. Internetyhteys ja etäkäyttö mahdollistavat ohjelmapäivitykset ja etätuen. Ominaisuudet Toiminnot räätälöity juuri sinun kuivaamoosi nyt ja tulevaisuudessa Selkeät prosessikaaviot PC näytöllä Helppo käyttää hiiren avulla Viljaerän tietojen seuranta kaatosuppilosta siiloon tai lastaukseen asti Agrosec Optimalla automaattinen kuivaus on helppoa. Monipuolinen ja helppokäyttöinen Optima-ohjauskeskus tarjoaa käyttäjälleen aivan uudenlaista vaivattomuutta viljankuivaukseen. Optiman vakiovarusteita ovat muun muassa: Älykäs kuivausautomatiikka kosketusnäytöllä Syöttölaitteen portaaton nopeussäätö Valmius vakiolämmönsäädölle 10 edellisen kuivauserän kestoaikojen tallennus Kattavien vakiovarusteiden lisäksi Optima voidaan räätälöidä erilaisiin tarpeisiin monipuolisen lisävarustevalikoiman ansiosta. Päänäyttö Kuivausajat Lisävarusteena on saatavilla muun muassa: Täyttöautomatiikka Tyhjennysautomatiikka Toiminnot Kuormitusmittaus Täyttö- ja tyhjennysautomatiikalla varustettuna Optima mahdollistaa kahden erän automaattisen kuivauksen eränvaihtoineen. Normaalin eräkuivurin lisäksi Optimasta on saatavilla myös kaksoiskuivuriversio. 16

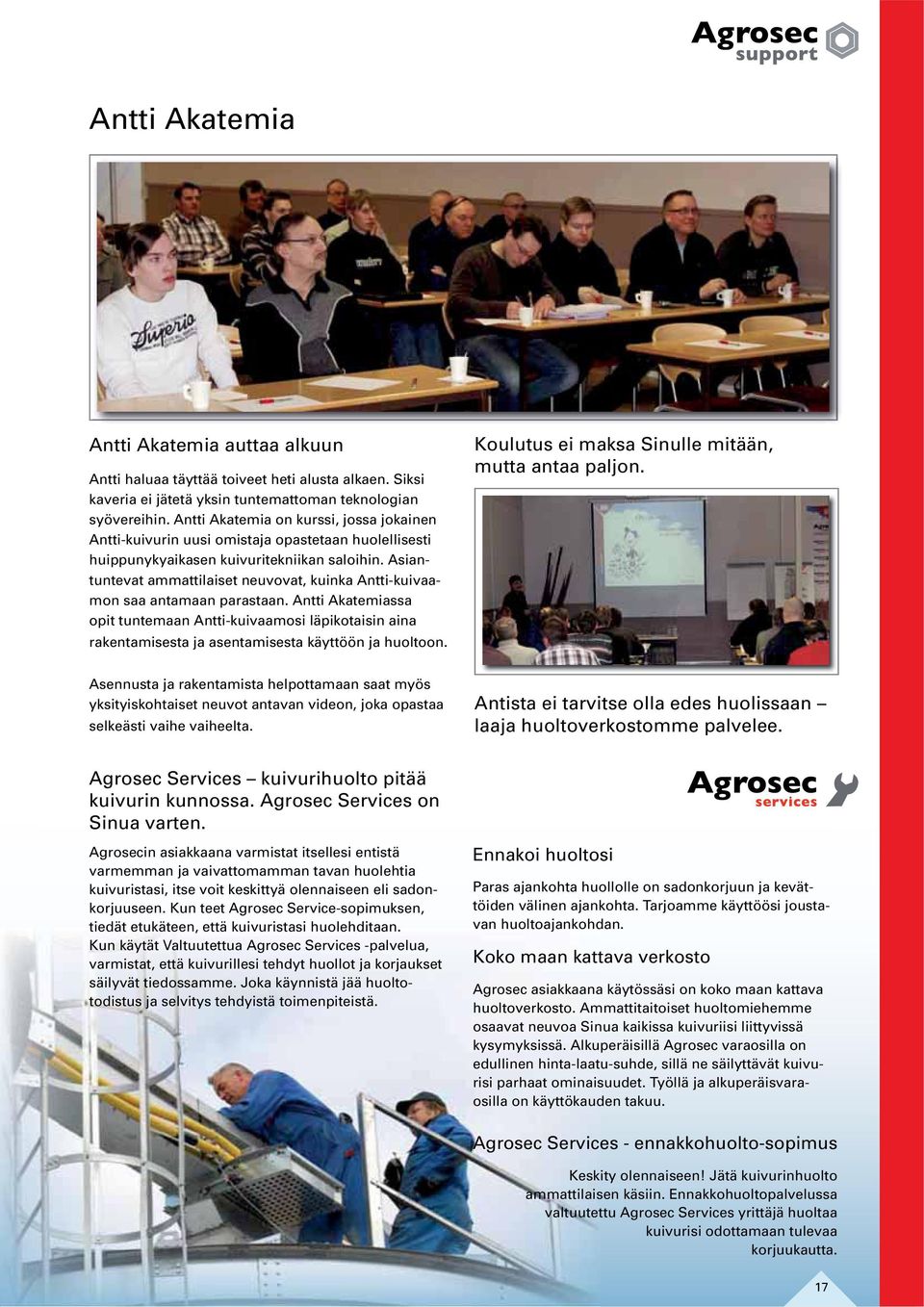

17 Antti Akatemia Antti Akatemia auttaa alkuun Antti haluaa täyttää toiveet heti alusta alkaen. Siksi kaveria ei jätetä yksin tuntemattoman teknologian syövereihin. Antti Akatemia on kurssi, jossa jokainen Antti-kuivurin uusi omistaja opastetaan huolellisesti huippunykyaikasen kuivuritekniikan saloihin. Asiantuntevat ammattilaiset neuvovat, kuinka Antti-kuivaamon saa antamaan parastaan. Antti Akatemiassa opit tuntemaan Antti-kuivaamosi läpikotaisin aina rakentamisesta ja asentamisesta käyttöön ja huoltoon. Koulutus ei maksa Sinulle mitään, mutta antaa paljon. Asennusta ja rakentamista helpottamaan saat myös yksityiskohtaiset neuvot antavan videon, joka opastaa selkeästi vaihe vaiheelta. Antista ei tarvitse olla edes huolissaan laaja huoltoverkostomme palvelee. Agrosec Services kuivurihuolto pitää kuivurin kunnossa. Agrosec Services on Sinua varten. Agrosecin asiakkaana varmistat itsellesi entistä varmemman ja vaivattomamman tavan huolehtia kuivuristasi, itse voit keskittyä olennaiseen eli sadonkorjuuseen. Kun teet Agrosec Service-sopimuksen, tiedät etukäteen, että kuivuristasi huolehditaan. Kun käytät Valtuutettua Agrosec Services -palvelua, varmistat, että kuivurillesi tehdyt huollot ja korjaukset säilyvät tiedossamme. Joka käynnistä jää huoltotodistus ja selvitys tehdyistä toimenpiteistä. Ennakoi huoltosi Paras ajankohta huollolle on sadonkorjuun ja kevättöiden välinen ajankohta. Tarjoamme käyttöösi joustavan huoltoajankohdan. Koko maan kattava verkosto Agrosec asiakkaana käytössäsi on koko maan kattava huoltoverkosto. Ammattitaitoiset huoltomiehemme osaavat neuvoa Sinua kaikissa kuivuriisi liittyvissä kysymyksissä. Alkuperäisillä Agrosec varaosilla on edullinen hinta-laatu-suhde, sillä ne säilyttävät kuivurisi parhaat ominaisuudet. Työllä ja alkuperäisvaraosilla on käyttökauden takuu. Agrosec Services - ennakkohuolto-sopimus Keskity olennaiseen! Jätä kuivurinhuolto ammattilaisen käsiin. Ennakkohuoltopalvelussa valtuutettu Agrosec Services yrittäjä huoltaa kuivurisi odottamaan tulevaa korjuukautta. 17

18 Agrosec Storage Silo-pyörösiilot monipuoliseen varastointiin Agrosec Silo -pyörösiilot kootaan asiakkaan toimesta, tehtaalla valmistetuista elementeistä. Rakentaminen tapahtuu pääosin ilman telineitä nosturilla, tai tunkkeja käyttäen turvallisesti. Miesluukku ja kierukan seinäyhde ovat erillisiä komponentteja, jotka luovat mahdollisuuksia siilon varusteluun ja helpottavat käyttöä ja asennusta. Katon kiinnitys seinävaippaan tapahtuu ylävanteen ja keskitystukien kanssa, jotka takaavat siilon ja katon keskinäisen symmetrisyyden ja lujuuden. Silo-siilojen halkaisijat ovat 5,3 ja 7,5 metriä. Siilot voidaan tasapohjaisella perustalla varustaa myös ilmastuspuhaltimin ja pohjan tyhjentävällä kiertävällä ruuvilla. Jos nämä vakioratkaisut eivät riitä, kysy tehtaalta suurempia vaihtoehtoja. Siilon vakiovarusteet: Täyttöaukko, miesluukut katolla ja seinässä, seinätikkaat, ruuvikuljettimen seinäyhde sekä suojaputki. Saatavana myös runsaasti lisävarusteita. Agrosec Silo -siilot ovat oman alansa huipputuotteita materiaaleiltaan, rakenteiltaan, toiminnoiltaan sekä projektitoimituksiin liittyvän kokonaispalvelun osalta. Viljasiilo halkaisija D5,3 m krs m 3 h/m m 3 h/m (tasapohja) (hits.kartiopohja) , , , , , , , , , , , , , ,1 Viljasiilo halkaisija D7,5 m krs m 3 h/m m 3 h/m (tasapohja) (hits.kartiopohja) , , , , , , , , , ,35 18

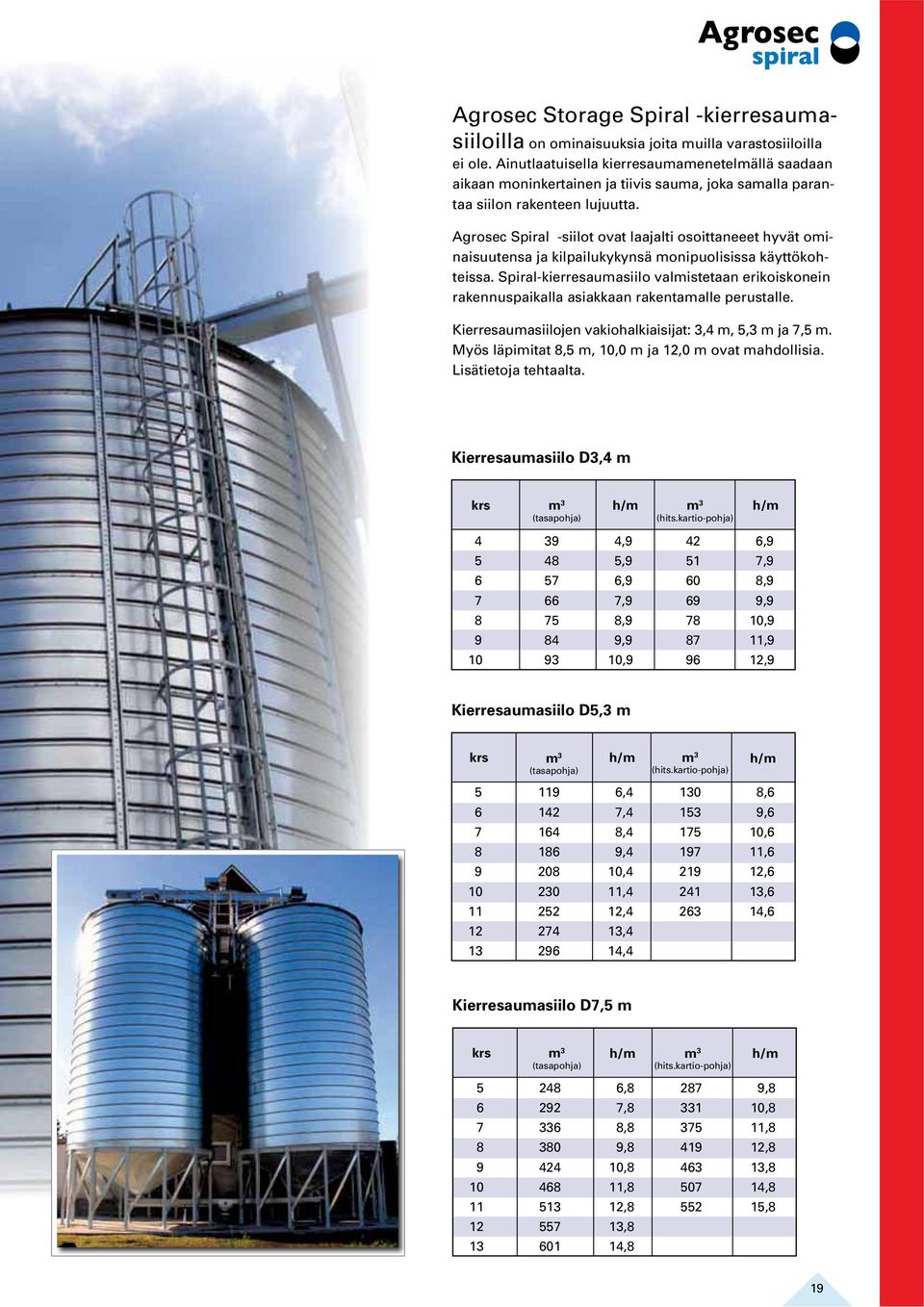

19 Agrosec Storage Spiral -kierresaumasiiloilla on ominaisuuksia joita muilla varastosiiloilla ei ole. Ainutlaatuisella kierresaumamenetelmällä saadaan aikaan moninkertainen ja tiivis sauma, joka samalla parantaa siilon rakenteen lujuutta. Agrosec Spiral -siilot ovat laajalti osoittaneeet hyvät ominaisuutensa ja kilpailukykynsä monipuolisissa käyttökohteissa. Spiral-kierresaumasiilo valmistetaan erikoiskonein rakennuspaikalla asiakkaan rakentamalle perustalle. Kierresaumasiilojen vakiohalkiaisijat: 3,4 m, 5,3 m ja 7,5 m. Myös läpimitat 8,5 m, 10,0 m ja 12,0 m ovat mahdollisia. Lisätietoja tehtaalta. Kierresaumasiilo D3,4 m m 3 3 (tasapohjalle) (tasapohja) h/m m 3 (hits.kartio-pohja) h/m ,9 42 6, ,9 51 7, ,9 60 8, ,9 69 9, , , , , , ,9 Kierresaumasiilo D5,3 m m 33 (tasapohjalle) (tasapohja) h/m m 3 (hits.kartio-pohja) h/m , , , , , , , , , , , , , , , ,4 Kierresaumasiilo D7,5 m Vaippakorkeus krs m (H) Vaippakorkeus krs m (H) Vaippakorkeus krs m 3 3 h/m m 3 (tasapohja) m (H) (hits.kartio-pohja) (tasapohjalle) h/m , , , , , , , , , , , , , , , ,8 19

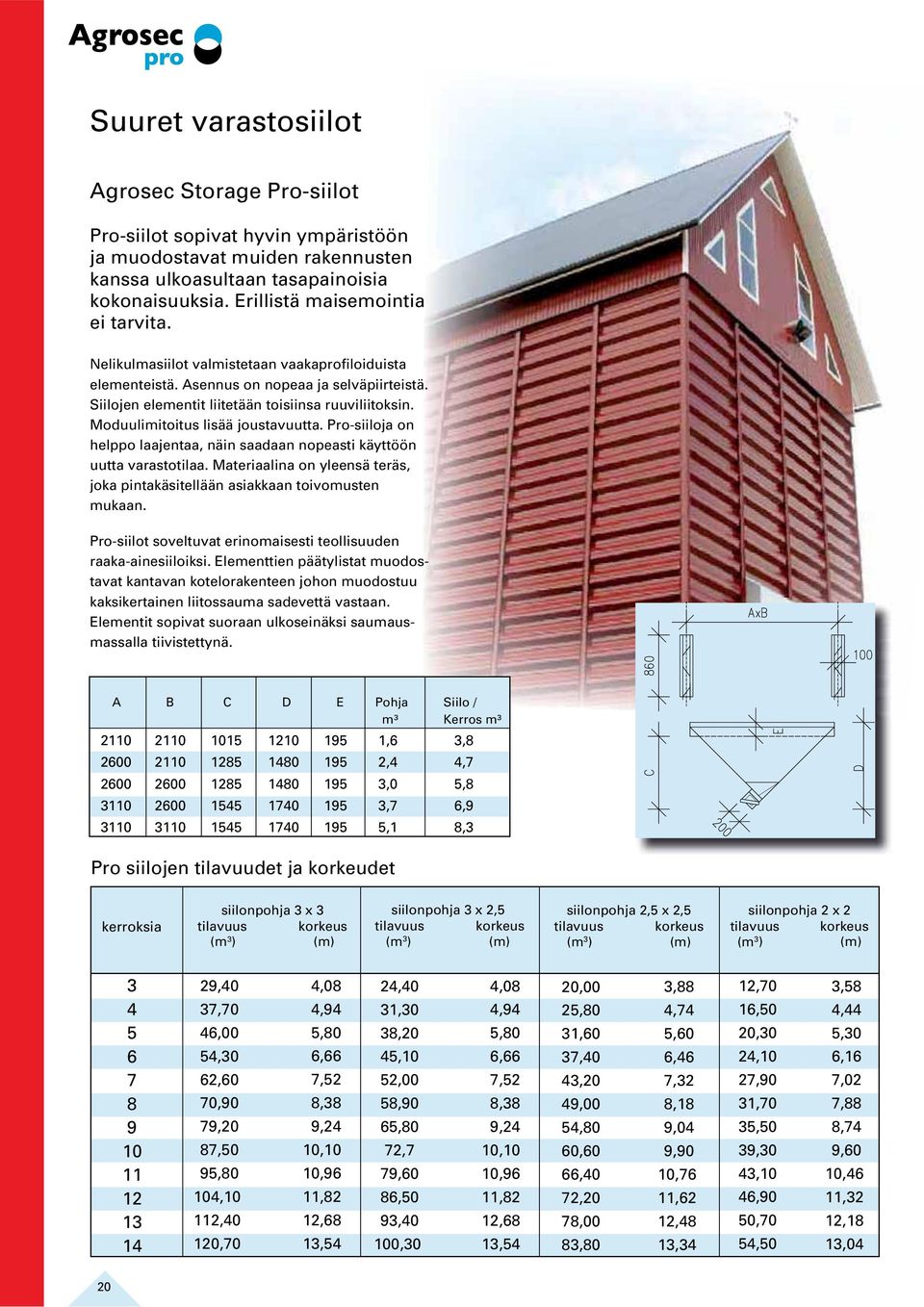

20 Suuret varastosiilot Agrosec Storage Pro-siilot Pro-siilot sopivat hyvin ympäristöön ja muodostavat muiden rakennusten kanssa ulkoasultaan tasapainoisia kokonaisuuksia. Erillistä maisemointia ei tarvita. Nelikulmasiilot valmistetaan vaakaprofiloiduista elementeistä. Asennus on nopeaa ja selväpiirteistä. Siilojen elementit liitetään toisiinsa ruuviliitoksin. Moduulimitoitus lisää joustavuutta. Pro-siiloja on helppo laajentaa, näin saadaan nopeasti käyttöön uutta varastotilaa. Materiaalina on yleensä teräs, joka pintakäsitellään asiakkaan toivomusten mukaan. Pro-siilot soveltuvat erinomaisesti teollisuuden raaka-ainesiiloiksi. Elementtien päätylistat muodostavat kantavan kotelorakenteen johon muodostuu kaksikertainen liitossauma sadevettä vastaan. Elementit sopivat suoraan ulkoseinäksi saumausmassalla tiivistettynä. A B C D E Pohja Siilo / m³ Kerros m³ ,6 3, ,4 4, ,0 5, ,7 6, ,1 8,3 Pro siilojen tilavuudet ja korkeudet kerroksia siilonpohja 3 x 3 tilavuus korkeus (m 3 ) (m) siilonpohja 3 x 2,5 tilavuus korkeus (m 3 ) (m) siilonpohja 2,5 x 2,5 tilavuus korkeus (m 3 ) (m) siilonpohja 2 x 2 tilavuus korkeus (m 3 ) (m) ,40 37,70 46,00 54,30 62,60 70,90 79,20 87,50 95,80 104,10 112,40 120,70 4,08 4,94 5,80 6,66 7,52 8,38 9,24 10,10 10,96 11,82 12,68 13,54 24,40 31,30 38,20 45,10 52,00 58,90 65,80 72,7 79,60 86,50 93,40 100,30 4,08 4,94 5,80 6,66 7,52 8,38 9,24 10,10 10,96 11,82 12,68 13,54 20,00 25,80 31,60 37,40 43,20 49,00 54,80 60,60 66,40 72,20 78,00 83,80 3,88 4,74 5,60 6,46 7,32 8,18 9,04 9,90 10,76 11,62 12,48 13,34 12,70 16,50 20,30 24,10 27,90 31,70 35,50 39,30 43,10 46,90 50,70 54,50 3,58 4,44 5,30 6,16 7,02 7,88 8,74 9,60 10,46 11,32 12,18 13,04 20

21 Kuivaava viljasiilosto Antti Quatro Viljan varastointi laadun ja lajikkeen mukaan eri siiloon on aina paras ratkaisu. Siilojen määrä ja koko on valittavissa tarpeen mukaan. Teknisesti yksinkertainen ja varmatoiminen ratkaisu. Quatro on erinomainen ratkaisu tuoreviljavarastoksi ennen lämminilmakuivausta. Voit puida tehokkaasti ja ilman pullonkaulaa Quatron vastaanottokyky riittää! Ja viljan laatu säilyy kuivaukseen asti. Quatrossa voit myös jäähdyttää kuivatun erän. Siiloa voidaan lopuksi käyttää normaalina varastosiilona kuivalle viljalle. Huoltovapaa, ei mekaanisia laitteita siilossa Tyhjennys korkeapainepuhaltimella 100% kotimainen Helppo perustus ja erinomainen tilankäyttö 21

22 Ilmapohja- ja puskurisiilot Korjaa satoa joustavasti toimivat ja tehokkaat puskurivarastoratkaisut Antilta Puimureiden suuri kapasiteetti muodostaa helposti pullonkaulan kuivurille, jota voidaan tasata ilmapohjasiiloilla. Myös kosteutta poistetaan tuuletuksen aikana. Siiloja voi käyttää myös kuivauksen jälkeen jäähdytyssiilona ja varastosiilona. Elementtisiiloratkaisut A. Tuuletettavat siilonpohjat Puskurivaraston tarve 40 m m 3 Kartiosiilonpohja varustetaan ilmaharjalla. Siilot sijoitetaan kaatosuppilon päälle tai elevaattorin lähelle. Tuuletettavat kartiopohjat on kuvassa sijoitettu kaatosuppilon päälle. Tyhjennys on automatisoitu moottoroitujen sulkijoiden avulla. B. PRO AIR ilmapohjasiilo Puskurivaraston tarve 40 m m 3 Edullinen varastosiilo, koska voidaan rakentaa laatan päälle. Ei vaadi teräsrakenteita ja kallista sokkelia. Tyhjennys hoituu helposti samalla puhaltimella kuin tuuletus ja jäähdytys (helppo ja halpa tyhjennys). Siiloon puhalletaan ilmaa jalustassa olevien suomulevyjen läpi. Pro air siilonpohjat ja kartiopohjat käyttävät samaa elementtimitoitusta ja ne voidaan yhdistää yhdeksi kokonaisuudeksi. Pro air siilo kuivaa tuuletuksen aikana viljaa. Kostea poistoilma johdetaan ulos putkilla. 22

23 Tuuletussiilot D5,3 ja D7,5 D5,3 tuuletussiilo Puskurivaraston tarve 100 m m 3. Pyörösiilot varustetaan tuuletettavalla kartiolla. Tasapohjaiseen siiloon sijoitetaan pultattava pohjakartio. Täyttö on nopeaa ja tehokasta. Siilo varustetaan poistoilmaventtiileillä. Tuuletettava pohjakartio D5,3 D5,3 D7,5 krs m³ h/m krs m³ h/m h on harjakorkeus D7,5 tuuletussiilo Tyhjennys tapahtuu pohjan alta kuljettimella kuivurille. Kartiossa on omat jalat. 23

24 Agrimarketin kuivurimyyjät palvelevat Sinua ympäri Suomen. Oulu Arto Pesola p Kokkola Ove Strand p Nivala Eero Korhonen p Lapua Jaakko Keskinen p Kyrönmaa Tapani Rinta p Teuva Pauli Kiviluoma p Pasi Nevala p Närpiö Jan-Erik Sand p Toivala Ari Pekkarinen p Jyväskylä Jorma Venäläinen p Savonlinna Jarmo Sahinjoki p Kouvola Juha Talikka p Lappeenranta Mika Suutari p Pori Kari Korpela p Huittinen Ismo Ylikännö p Tampere Jouni Uusi-Rauva p Forssa Ilpo Laine p Loimaa Antti Ylitalo p Salo Kari Vierjoki p Janne Tuominen Somero Mikko Kuusvuori p Turku Henrikki Riikonen p Hyvinkää Ilari Mikkola p Markku Lemola p Virkkala Hans Fröberg p Ahvenanmaa Ab Lantbruk Niklas Johansson p Agrosec asiakkaiden aluekohtainen huoltopalvelu toimii aina lähellä sinua. HUOLTOYRITTÄJÄT ALUEITTAIN Västanfjärd Fma R. Söderholm p Kimola Heikki Ilonoja p Vesilahti Markku Hiljanen p Sipoo Byggfirma J. Nymander p Ylistaro Jouni Raunio p Jokioinen Kartano Korjaamo p Juonikylä Jari-Matti Kiviluoma p Paattinen Lauri Mäkeläinen p Kyrö Hannu Peippo p Hammaslahti Markku Puustinen p Pyhäsalmi Pyhäjärven Kuivuriasennus p Lisätietoja Varaosat myös verkkokaupastamme. Tehtaan asiantuntijat käytettävissänne. Ota yhteyttä! Jouni Finnilä p Vesa Kaipainen p Sampsa Mäkinen p Ilkka Oivanen p Markku Rämö p Myynti: ANTTI-TEOLLISUUS OY Kaikki oikeudet muutoksiin pidätetään. Koskentie KANUNKI Puh Fax
