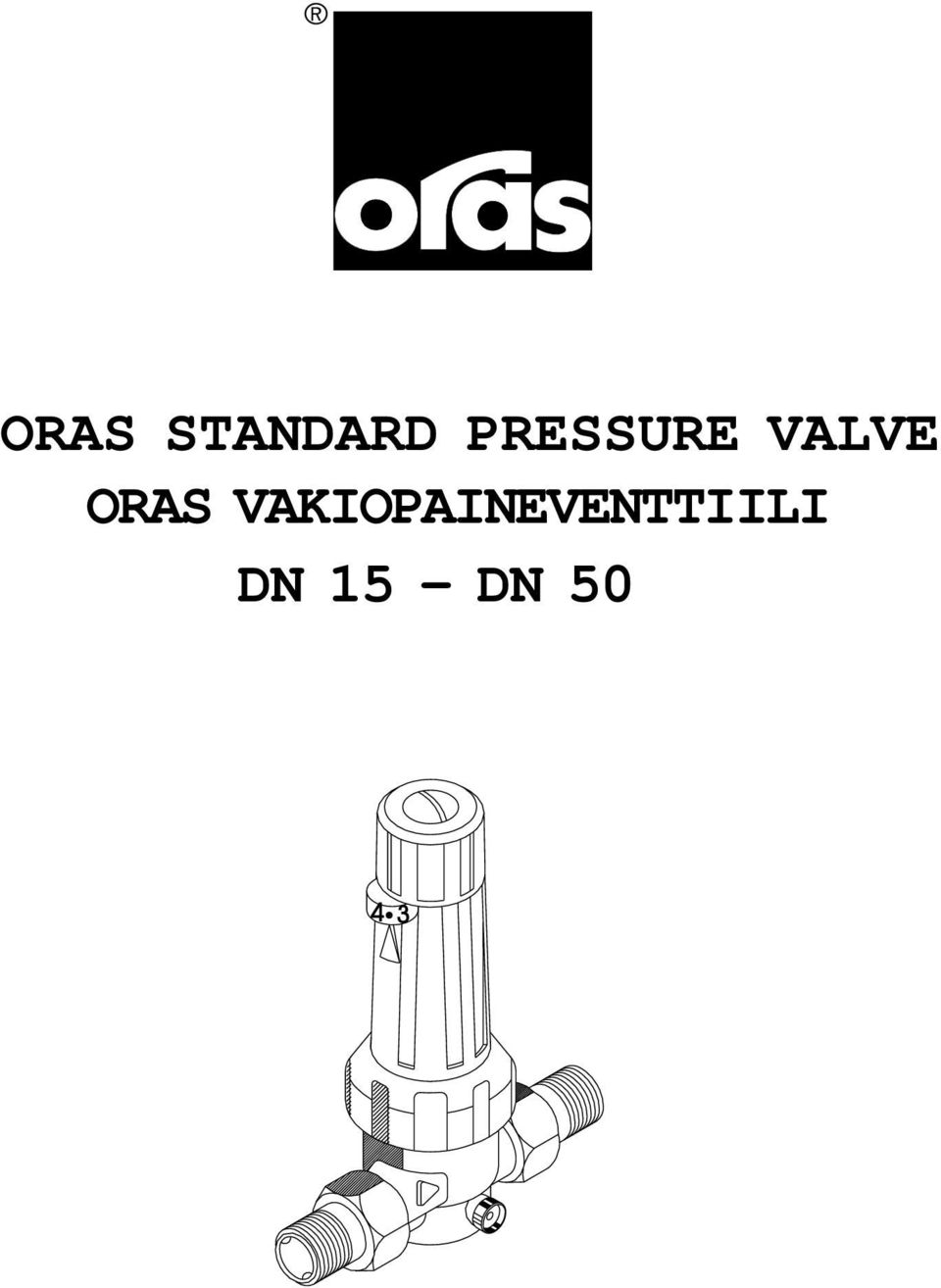

1 ORAS STANDARD PRESSURE VALVE ORAS VAKIOPAINEVENTTIILI DN 15 - DN 50

2 General The Oras standard pressure valve is designed to lower water pressure to a piping system s default value. Its primary application is for installation on household pipework in buildings that meet Finnish Building Code D1 (which in turn satisfies the DIN 4109 standard for noise protection in buildings). Installation Select a place for the valve such that any required adjustments and servicing can be carried out easily. Flush the piping carefully prior to installation. The water flow direction is marked with an arrow on the valve body. Make sure that no tension remains in the valve after installation. Secondary pressure The standard pressure valve s secondary pressure is factory preset at 400 kpa and can be adjusted from kpa. First ensure that primary pressure is at least 100 kpa higher than the desired secondary pressure. If a by-pass valve is installed after the standard pressure valve, secondary pressure must not exceed 80% of the by-pass valve s relief pressure. Servicing Under normal conditions, the standard pressure valve requires no special servicing. The cartridge and its filter need to be cleaned once or twice a year depending on water quality. First detach the cartridge from the valve as shown in the figures. Clean out any dirt in the valve body. If the cartridge is damaged, change it for a new one. Possible problems, their causes and repair instructions Secondary pressure rising above the set value may be due to rising water temperature in a heating device installed on the secondary side. Heated water expands, and the pressure gauge shows a rise because the one-way valve is not tight enough. This does not affect the functioning of the standard pressure valve in any way. It is relatively easy to check whether pressure has been raised by the heater, by simply switching it off. If pressure continues to rise, this may be due to dirt in the standard pressure valve itself. The cartridge then needs to be cleaned. Construction The Oras standard pressure valve is a balanced socket valve with a coaxial filter. The valve body is red brass and the inner parts are of highquality corrosion-resistant material. All the sealing materials are non-ageing elastomer. The membrane is fibre-strengthened plastic. The adjustment wheel and spring cap are of fibreglass strengthened plastic. Primary pressure: max kpa Secondary pressure: adjustable kpa factory default 400 kpa Pressure difference: min. 100 kpa Reduction ratio: max. 10:1 Working temperature: max. +60 C Installation position: free Capacity: see table Accessories: pressure gauge 0 10 bar, G1/4, Oras no Spare parts: Cartridge DN 15 Oras no DN 20 Oras no DN 25 Oras no DN 32 Oras no DN 40 Oras no DN 50 Oras no DN Size Flow-rate max. (m³/h) 15 G½ 1, 8 20 G¾ 2, 9 25 G1 4, 7 32 G1 ¼ 7, 2 40 G1½ 8, 3 50 G2 13

Installation Select a place for the valve such that any required adjustments and servicing can be carried out easily. Flush the piping carefully prior to installation.

3 Installation Install the valve at zero tension and in accordance with the flow direction indicated. Turn the spring cap so that the pressure indicator (1) can be read easily. This procedure can be performed whether or not the system is under pressure. 1 Adjusting secondary pressure The secondary pressure setting is modified as follows: Loosen the cap s (3) locking screw (2). Turn the cap counter-clockwise (-) to lower secondary pressure and clockwise (+) to raise it. The valve s secondary pressure is factory preset at 400 kpa Servicing Close the stop valves ahead and after the standard pressure valve. Undo the locking screw and detach the cartridge. Use only cold water to clean the cartridge and filter.

1 Adjusting secondary pressure The secondary pressure setting is modified as follows: Loosen the cap s (3) locking screw (2).

4 Level washer Cartridge DN 15 Oras no DN 20 Oras no DN 25 Oras no DN 32 Oras no DN 40 Oras no DN 50 Oras no Threaded sleeve Nut Filter Pressure gauge plug O-ring Body Pressure gauge Oras no

438 686 DN 40 Oras no. 438 686 DN 50 Oras no.

5 Yleistä Vakiopaineventtiili on tarkoitettu alentamaan vedenpaine asetusarvoonsa. Pääkäyttö on asennus Suomen rakentamismääräyskokoelman D1:n mukaisten rakennusten käyttövesiverkoissa (täyttää standardin DIN 4109, äänisuoja rakennuksissa). Asennus Valitse venttiilille sellainen paikka, että mahdolliset säätö- huoltotoimenpiteet on helppo suorittaa. Huuhtele putkisto huolellisesti ennen asennusta. Veden virtaussuunta on merkitty venttiilirunkoon nuolella. Huolehdi, ettei venttiiliin jää jännityksiä asennuksen jälkeen. Tosiopaine Vakiopaineventtiilin tosiopaine on tehtaalla esisäädetty 400 kpa:iin. Tosiopaine on säädettävissä kpa:n välillä. Varmista ensimmäiseksi, että ensiöpaine on vähintään 100 kpa suurempi kuin haluttu toisiopaine. Jos vakiopaine-venttiilin jälkeen asennetaan varoventtiili, saa tosiopaine olla max. 80 % varoventtiilin avautumispaineesta. Huolto Normaaliolosuhteissa vakiopaineventtiiliä ei tarvitse erityisesti huoltaa.veden laadusta riippuen pitää säätöosa ja sen siivilä pitää puhdistaa 1-2 kertaa vuodessa. Irrota säätöosa venttiilistä oheisen kuvasarjan mukaisesti. Puhdista myös venttiilirunko epäpuhtauksista. Jos säätöosa on viottunut, vaihda koko säätöosa. Mahdollisia häiriöitä, niiden syyt ja korjaustoimenpiteet. Toisiopaineen nousu asetusarvon yläpuolelle voi johtua veden lämpenemisestä toisiopuolelle asennetussa lämmityslaitteessa. Lämmitetty vesi laajenee ja painemittari näyttää paineen nousua, koska yksisuuntaventttiili ei ole tiivis. Tämä ei vaikuta millään tavalla vakiopaineventtiilin toimintaan. Lämmityslaitteesta johtuva paineen nouseminen on suhteellisen helppo tarkistaa sammuttamalla lämmityslaite. Jos paine tästä huolimatta nousee voi se johtua epäpuhtauksista itse vakiopaineventtiilissä. Tällöin on venttiilin säätöosa puhdistettava. Rakenne Tasapainotettu istukkaventtiili, jossa on koaksiaalinen siivilä. Venttiilirunko on punametallia: sisäosat ovat korkealaatuista korroosionkestävää materiaalia. Kaikki tiivisteosat ovat vanhenemisen kestävää elastomeeriä. Kalvo on kudosvahvisteista muovia. Säätöpyörä ja jousikuppi ovat lasikuituvahvisteista muovia. Ensiöopaine:max kpa Toisiopaine: säädettävissä kpa Tehdasasetus 400 kpa Paine-ero: min. 100 kpa Alennussuhde: max. 10:1 Käyttölämpötila: max. +60 C Asennusasento: vapaa Kapasiteetti: kts. Taulukko Lisävarusteet: Painemittari 0 10 bar, G1/4, Oras nro Varaosat: Säätöosa täyd. DN 15 Oras nro DN 20 Oras nro DN 25 Oras nro DN 32 Oras nro DN 40 Oras nro DN 50 Oras nro DN Koko Virtaama max. (m³/h) 15 G½ 1, 8 20 G¾ 2, 9 25 G1 4, 7 32 G1 ¼ 7, 2 40 G1½ 8, 3 50 G2 13

Asennus Valitse venttiilille sellainen paikka, että mahdolliset säätö- huoltotoimenpiteet on helppo suorittaa. Huuhtele putkisto huolellisesti ennen asennusta.

6 Asennus Asenna venttiili ilman jännityksiä merkityn virtaussuunnan mukaisesti. Käännä jousikuppia (jopa paineen alaisena) siten, että paineindikaattori (1) on helposti luettavissa. 1 Toisiopaineen asetus Toisiopaineen asetus muutetaan seuraavasti: Avaa nupin (3) kiinnitysruuvia (2). Käännettäessä nuppia vastapäivään (-) pienenee toisiopaine ja käännettäessä nuppia myötäpäivään (+) kasvaa toisiopaine. Venttiilin toisiopaine on tehtaalla asetettu 400 kpa:iin Huolto Sulje sulkuventtiilit ennen ja jälkeen vakiopaineventtiiliä. Kierrä kiinnitysmutteri auki ja poista säätöosa. Käytä säätöosan ja siivilän puhdistuksessa ainoastaan kylmää vettä.

1 Toisiopaineen asetus Toisiopaineen asetus muutetaan seuraavasti: Avaa nupin (3) kiinnitysruuvia (2).

7 Tasotiiviste Säätöosa, täydellinen DN 15 Oras nro DN 20 Oras nro DN 25 Oras nro DN 32 Oras nro DN 40 Oras nro DN 50 Oras nro Kierreholkki Mutteri Siivilä Painemittarin tulppa O-rengas Runko Painemittari Oras nro

40 Oras nro 438 686 DN 50 Oras nro 438 686 Kierreholkki Mutteri

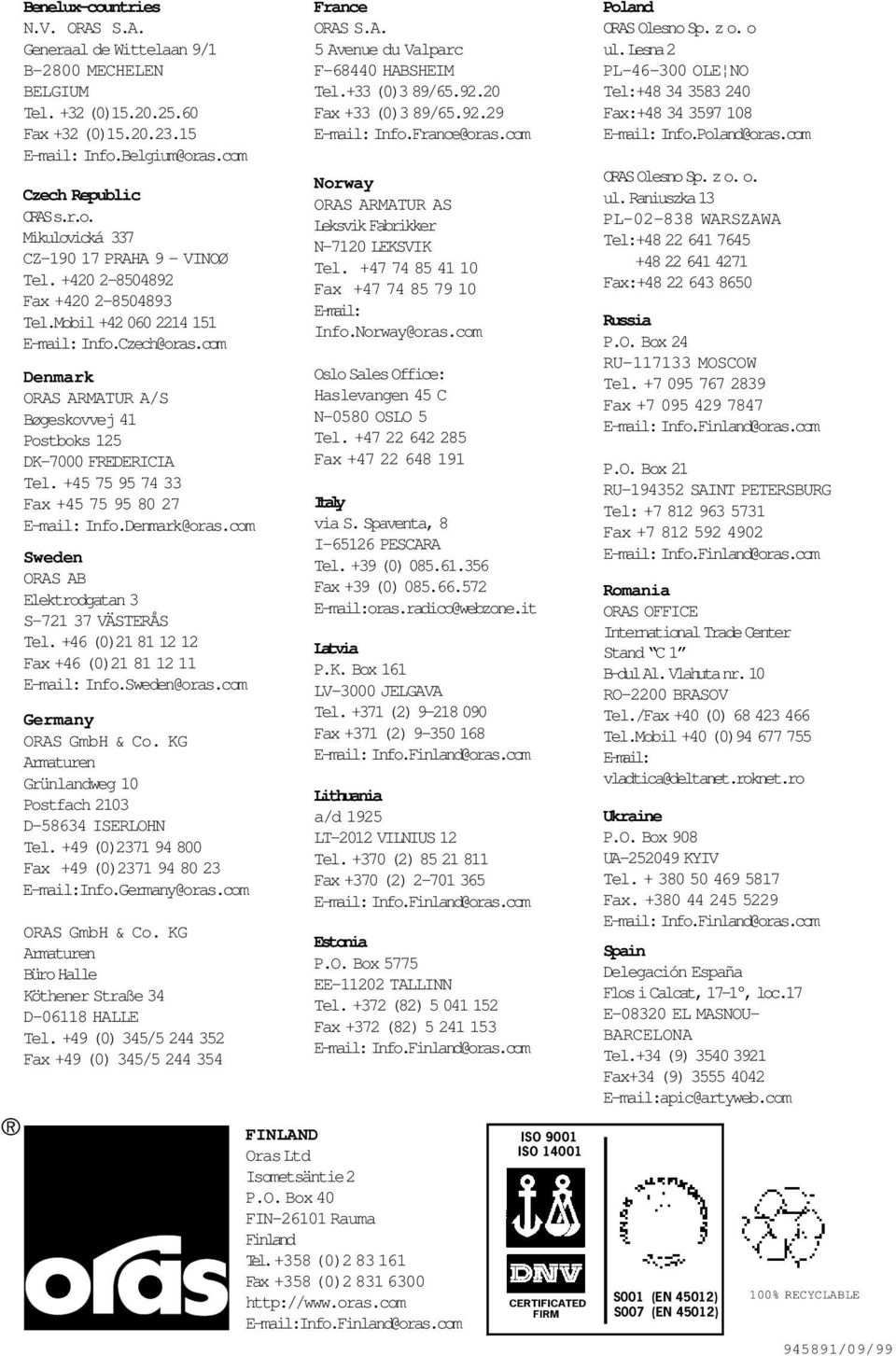

8 Benelux-countries N.V. ORAS S.A. Generaal de Wittelaan 9/1 B-2800 MECHELEN BELGIUM Tel. +32 (0) Fax +32 (0) Czech Republic ORAS s.r.o. Mikulovická 337 CZ PRAHA 9 - VINOØ Tel Fax Tel.Mobil Info.Czech@oras.com Denmark ORAS ARMATUR A/S Bøgeskovvej 41 Postboks 125 DK-7000 FREDERICIA Tel Fax Info.Denmark@oras.com Sweden ORAS AB Elektrodgatan 3 S VÄSTERÅS Tel. +46 (0) Fax +46 (0) Info.Sweden@oras.com Germany ORAS GmbH & Co. KG Armaturen Grünlandweg 10 Postfach 2103 D ISERLOHN Tel. +49 (0) Fax +49 (0) Info.Germany@oras.com ORAS GmbH & Co. KG Armaturen Büro Halle Köthener Straße 34 D HALLE Tel. +49 (0) 345/ Fax +49 (0) 345/ France ORAS S.A. 5 Avenue du Valparc F HABSHEIM Tel.+33 (0)3 89/ Fax +33 (0)3 89/ Info.France@oras.com Norway ORAS ARMATUR AS Leksvik Fabrikker N-7120 LEKSVIK Tel Fax Info.Norway@oras.com Oslo Sales Office: Haslevangen 45 C N-0580 OSLO 5 Tel Fax Italy via S. Spaventa, 8 I PESCARA Tel. +39 (0) Fax +39 (0) oras.radico@webzone.it Latvia P.K. Box 161 LV-3000 JELGAVA Tel (2) Fax +371 (2) Lithuania a/d 1925 LT-2012 VILNIUS 12 Tel (2) Fax +370 (2) Estonia P.O. Box 5775 EE TALLINN Tel (82) Fax +372 (82) FINLAND Oras Ltd Isometsäntie 2 P.O. Box 40 FIN Rauma Finland Tel.+358 (0) Fax +358 (0) Info.Finland@oras.com 1 5 ' 1 5 " Poland ORAS Olesno Sp. z o. o ul. Lesna 2 PL OLE NO Tel: Fax: Info.Poland@oras.com ORAS Olesno Sp. z o. o. ul. Raniuszka 13 PL WARSZAWA Tel: Fax: Russia P.O. Box 24 RU MOSCOW Tel Fax P.O. Box 21 RU SAINT PETERSBURG Tel: Fax Romania ORAS OFFICE International Trade Center Stand C 1 B-dul Al. Vlahuta nr. 10 RO-2200 BRASOV Tel./Fax +40 (0) Tel.Mobil +40 (0) vladtica@deltanet.roknet.ro Ukraine P.O. Box 908 UA KYIV Tel Fax Spain Delegación España Flos i Calcat, 17-1, loc.17 E EL MASNOU- BARCELONA Tel.+34 (9) Fax+34 (9) apic@artyweb.com 5 - " # 100% RECYCLABLE ) 6 -, % - " # /09/99

+45 75 95 73 Fax +45 75 95 80 27 E-mail: Info.Denmark@oras.com Sweden ORAS AB Elektrodgatan 3 S-721 37 VÄSTERÅS Tel. +46 (0)21 81 12 12 Fax +46 (0)21 81 12 11 E-mail: Info.Sweden@oras.
