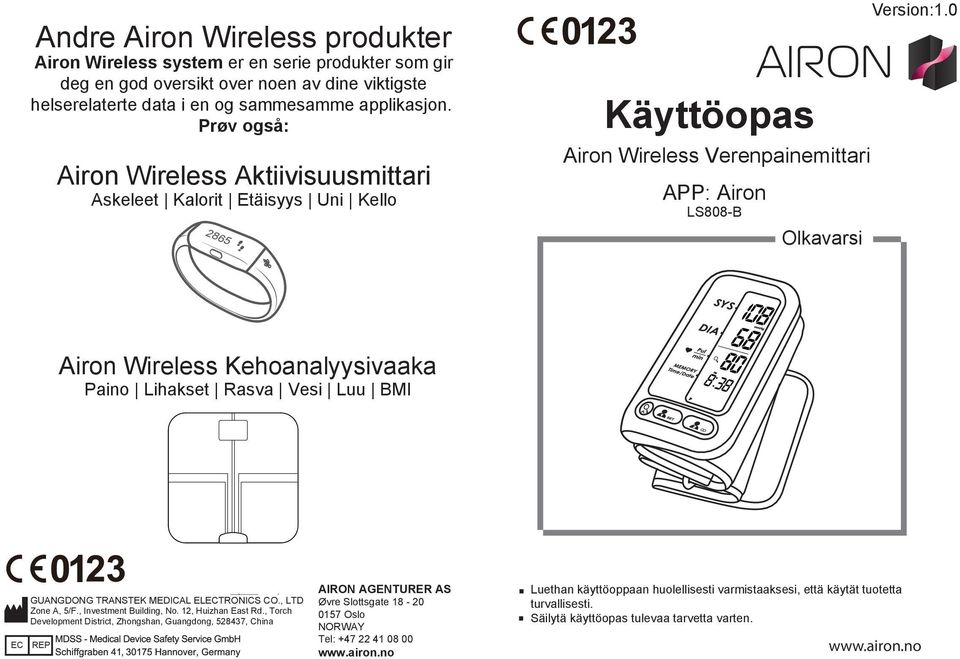

1 Version:1.0 Andre Airon Wireless produkter Airon Wireless system er en serie produkter som gir deg en god oversikt over noen av dine viktigste helserelaterte data i en og sammesamme applikasjon. Prøv også: Airon Wireless Aktiivisuusmittari Askeleet Kalorit Etäisyys Uni Kello 86 Käyttöopas Airon Wireless Verenpainemittari APP: Airon LS808-B Olkavarsi 5 Airon Wireless Kehoanalyysivaaka Paino Lihakset Rasva Vesi Luu BMI GUANGDONG TRANSTEK MEDICAL ELECTRONICS CO., LTD Zone A, 5/F., Investment Building, No. 1, Huizhan East Rd., Torch Development District, Zhongshan, Guangdong, 58437, China EC REP AIRON AGENTURER AS Øvre Slottsgate Oslo NORWAY Tel: Luethan käyttöoppaan huolellisesti varmistaaksesi, että käytät tuotetta turvallisesti. Säilytä käyttöopas tulevaa tarvetta varten.

2 Sisältö Sisältö Johdanto... Yleiset ohjeet... Käyttöohjeet... Mittausperiaate... LCD-näyttö... Mittarin osat Ensimmäinen käyttökerta... Virtalähde ja laturi... Asenna sovellus ja yhdistä... Mansetin kiinnittäminen Mittaaminen... 7 Mittaaminen... 7 Muisti... 7 Tietoja käyttäjälle... 8 Huolto... Om blodtrykksmålinger... Mitä ovat systolinen ja diastolinen verenpaine?... Kuinka verenpaine yleensä luokitellaan?... Rytmiöhäiriön tunnistin... Miksi verenpaineeni vaihtelee päivän aikana?... Kun mittaat verenpaineesi kotona, kiinnitä huomiota seuraaviin asioihin Vianetsintä... 1 Tekniset tiedot Hyväksytyt osat Yhteystiedot Complied European... Standard List

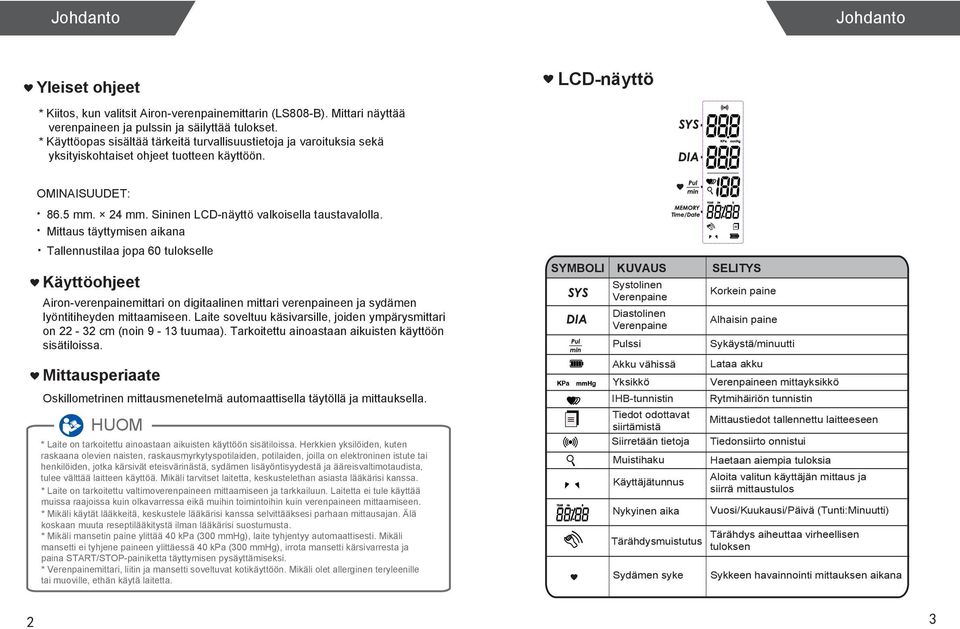

3 Johdanto Johdanto Yleiset ohjeet LCD-näyttö * Kiitos, kun valitsit Airon-verenpainemittarin (LS808-B). Mittari näyttää verenpaineen ja pulssin ja säilyttää tulokset. * Käyttöopas sisältää tärkeitä turvallisuustietoja ja varoituksia sekä yksityiskohtaiset ohjeet tuotteen käyttöön. OMINAISUUDET: 86.5 mm. 4 mm. Sininen LCD-näyttö valkoisella taustavalolla. Mittaus täyttymisen aikana Tallennustilaa jopa 60 tulokselle Käyttöohjeet Airon-verenpainemittari on digitaalinen mittari verenpaineen ja sydämen lyöntitiheyden mittaamiseen. Laite soveltuu käsivarsille, joiden ympärysmittari on - 3 cm (noin 9-13 tuumaa). Tarkoitettu ainoastaan aikuisten käyttöön sisätiloissa. KUVAUS SELITYS Systolinen Verenpaine Korkein paine Diastolinen Verenpaine Alhaisin paine Pulssi Sykäystä/minuutti Akku vähissä Lataa akku Mittausperiaate Yksikkö Verenpaineen mittayksikkö Oskillometrinen mittausmenetelmä automaattisella täytöllä ja mittauksella. IHB-tunnistin Rytmihäiriön tunnistin Tiedot odottavat siirtämistä Siirretään tietoja Mittaustiedot tallennettu laitteeseen HUOM * Laite on tarkoitettu ainoastaan aikuisten käyttöön sisätiloissa. Herkkien yksilöiden, kuten raskaana olevien naisten, raskausmyrkytyspotilaiden, potilaiden, joilla on elektroninen istute tai henkilöiden, jotka kärsivät eteisvärinästä, sydämen lisäyöntisyydestä ja ääreisvaltimotaudista, tulee välttää laitteen käyttöä. Mikäli tarvitset laitetta, keskustelethan asiasta lääkärisi kanssa. * Laite on tarkoitettu valtimoverenpaineen mittaamiseen ja tarkkailuun. Laitetta ei tule käyttää muissa raajoissa kuin olkavarressa eikä muihin toimintoihin kuin verenpaineen mittaamiseen. * Mikäli käytät lääkkeitä, keskustele lääkärisi kanssa selvittääksesi parhaan mittausajan. Älä koskaan muuta reseptilääkitystä ilman lääkärisi suostumusta. * Mikäli mansetin paine ylittää 40 kpa (300 mmhg), laite tyhjentyy automaattisesti. Mikäli mansetti ei tyhjene paineen ylittäessä 40 kpa (300 mmhg), irrota mansetti kärsivarresta ja paina START/STOP-painiketta täyttymisen pysäyttämiseksi. * Verenpainemittari, liitin ja mansetti soveltuvat kotikäyttöön. Mikäli olet allerginen teryleenille tai muoville, ethän käytä laitetta. SYMBOLI Tiedonsiirto onnistui Muistihaku Haetaan aiempia tuloksia Käyttäjätunnus Aloita valitun käyttäjän mittaus ja siirrä mittaustulos Nykyinen aika Vuosi/Kuukausi/Päivä (Tunti:Minuutti) Tärähdys aiheuttaa virheellisen Tärähdysmuistutus tuloksen Sydämen syke Sykkeen havainnointi mittauksen aikana 3

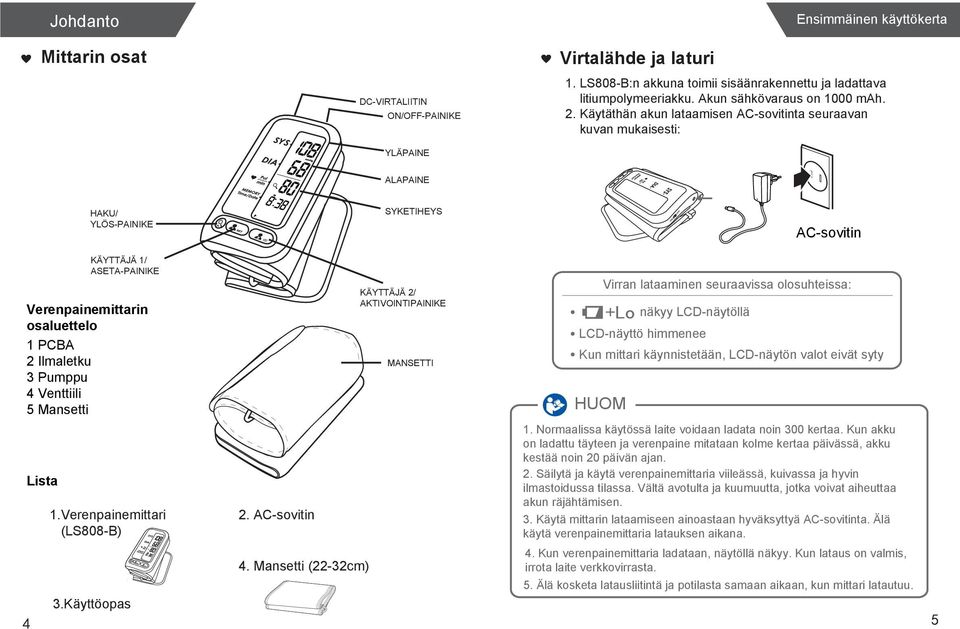

4 Johdanto Ensimmäinen käyttökerta Mittarin osat Virtalähde ja laturi DC-VIRTALIITIN ON/OFF-PAINIKE 1. LS808-B:n akkuna toimii sisäänrakennettu ja ladattava litiumpolymeeriakku. Akun sähkövaraus on 1000 mah.. Käytäthän akun lataamisen AC-sovitinta seuraavan kuvan mukaisesti: YLÄPAINE ALAPAINE SYKETIHEYS HAKU/ YLÖS-PAINIKE AC-sovitin KÄYTTÄJÄ 1/ ASETA-PAINIKE KÄYTTÄJÄ / AKTIVOINTIPAINIKE Verenpainemittarin osaluettelo 1 PCBA Ilmaletku 3 Pumppu 4 Venttiili 5 Mansetti näkyy LCD-näytöllä LCD-näyttö himmenee MANSETTI Kun mittari käynnistetään, LCD-näytön valot eivät syty HUOM Lista 1.Verenpainemittari (LS808-B) Virran lataaminen seuraavissa olosuhteissa:. AC-sovitin 4. Mansetti (-3cm) 1. Normaalissa käytössä laite voidaan ladata noin 300 kertaa. Kun akku on ladattu täyteen ja verenpaine mitataan kolme kertaa päivässä, akku kestää noin 0 päivän ajan.. Säilytä ja käytä verenpainemittaria viileässä, kuivassa ja hyvin ilmastoidussa tilassa. Vältä avotulta ja kuumuutta, jotka voivat aiheuttaa akun räjähtämisen. 3. Käytä mittarin lataamiseen ainoastaan hyväksyttyä AC-sovitinta. Älä käytä verenpainemittaria latauksen aikana. 4. Kun verenpainemittaria ladataan, näytöllä näkyy. Kun lataus on valmis, irrota laite verkkovirrasta. 5. Älä kosketa latausliitintä ja potilasta samaan aikaan, kun mittari latautuu. 3.Käyttöopas 4 5

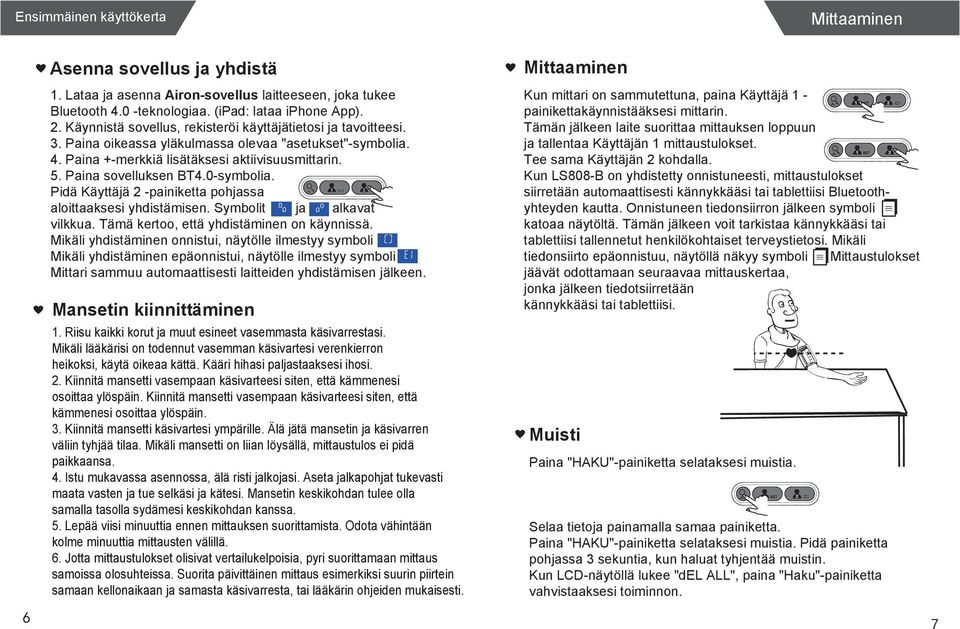

5 Mittaaminen Ensimmäinen käyttökerta Asenna sovellus ja yhdistä Mittaaminen 1. Lataa ja asenna Airon-sovellus laitteeseen, joka tukee Bluetooth 4.0 -teknologiaa. (ipad: lataa iphone App).. Käynnistä sovellus, rekisteröi käyttäjätietosi ja tavoitteesi. 3. Paina oikeassa yläkulmassa olevaa "asetukset"-symbolia. 4. Paina +-merkkiä lisätäksesi aktiivisuusmittarin. 5. Paina sovelluksen BT4.0-symbolia. Pidä Käyttäjä -painiketta pohjassa aloittaaksesi yhdistämisen. Symbolit ja alkavat vilkkua. Tämä kertoo, että yhdistäminen on käynnissä. Mikäli yhdistäminen onnistui, näytölle ilmestyy symboli Mikäli yhdistäminen epäonnistui, näytölle ilmestyy symboli Mittari sammuu automaattisesti laitteiden yhdistämisen jälkeen. Kun mittari on sammutettuna, paina Käyttäjä 1 painikettakäynnistääksesi mittarin. Tämän jälkeen laite suorittaa mittauksen loppuun ja tallentaa Käyttäjän 1 mittaustulokset. Tee sama Käyttäjän kohdalla. Kun LS808-B on yhdistetty onnistuneesti, mittaustulokset siirretään automaattisesti kännykkääsi tai tablettiisi Bluetoothyhteyden kautta. Onnistuneen tiedonsiirron jälkeen symboli katoaa näytöltä. Tämän jälkeen voit tarkistaa kännykkääsi tai tablettiisi tallennetut henkilökohtaiset terveystietosi. Mikäli tiedonsiirto epäonnistuu, näytöllä näkyy symboli Mittaustulokset jäävät odottamaan seuraavaa mittauskertaa, jonka jälkeen tiedotsiirretään kännykkääsi tai tablettiisi. Mansetin kiinnittäminen 1. Riisu kaikki korut ja muut esineet vasemmasta käsivarrestasi. Mikäli lääkärisi on todennut vasemman käsivartesi verenkierron heikoksi, käytä oikeaa kättä. Kääri hihasi paljastaaksesi ihosi.. Kiinnitä mansetti vasempaan käsivarteesi siten, että kämmenesi osoittaa ylöspäin. Kiinnitä mansetti vasempaan käsivarteesi siten, että kämmenesi osoittaa ylöspäin. 3. Kiinnitä mansetti käsivartesi ympärille. Älä jätä mansetin ja käsivarren väliin tyhjää tilaa. Mikäli mansetti on liian löysällä, mittaustulos ei pidä paikkaansa. 4. Istu mukavassa asennossa, älä risti jalkojasi. Aseta jalkapohjat tukevasti maata vasten ja tue selkäsi ja kätesi. Mansetin keskikohdan tulee olla samalla tasolla sydämesi keskikohdan kanssa. 5. Lepää viisi minuuttia ennen mittauksen suorittamista. Odota vähintään kolme minuuttia mittausten välillä. 6. Jotta mittaustulokset olisivat vertailukelpoisia, pyri suorittamaan mittaus samoissa olosuhteissa. Suorita päivittäinen mittaus esimerkiksi suurin piirtein samaan kellonaikaan ja samasta käsivarresta, tai lääkärin ohjeiden mukaisesti. 6 Muisti Paina "HAKU"-painiketta selataksesi muistia. Selaa tietoja painamalla samaa painiketta. Paina "HAKU"-painiketta selataksesi muistia. Pidä painiketta pohjassa 3 sekuntia, kun haluat tyhjentää muistin. Kun LCD-näytöllä lukee "del ALL", paina "Haku"-painiketta vahvistaaksesi toiminnon. 7

6 Huolto Tietoja käyttäjälle Mittausvinkkejä Huolto Mittaaminen seuraavissa olosuhteissa voi aiheuttaa tulosten vääristymistä. Parhaan tuloksen saat, kun noudatat seuraavia ohjeita. Yhden tunnin sisällä syömisestä tai juomisesta Mittaaminen välittömästi teen tai kahvin juomisen tai tupakoinnin jälkeen Säilytä kuivassa paikassa auringonvalolta suojattuna Vältä laitteen ravistamista ja törmäyksiä 0 minuuttia kylvyn jälkeen 8 Vältä pölyisiä tiloja ja äkillisiä lämmönvaihteluita Kun henkilö puhuu tai liikuttelee sormiaan mittauksen aikana Käytä lian putsaamiseen kevyesti kostutettua liinaa Erittäin kylmät ympäristöt Älä upota laitetta veteen. Puhdista laite sen sijaan kuivalla liinalla Älä pese mansettia Kun henkilölläon vessahätä 9

7 Tietoa verenpaineesta Tietoa verenpaineesta Mitä ovat systolinen ja diastolinen verenpaine? Kun sydämen kammiot supistuvat ja veri pumpataan poispäin sydämestä, verenpaine saavuttaa maksimipaineensa, jota kutsutaan systoliseksi paineeksi eli yläpaineeksi. Kun kammiot rentoutuvat, verenpaine laskee alimpaan paineeseen, jota kutsutaan diastoliseksi paineeksi eli alapaineeksi. Diastolinen Systolinen verta pumppaava valtimo verta vastaanottava laskimo press relax Kuinka verenpaine yleensä luokitellaan? 10 Taso Ihanteellinen Normaali Verenpainemittari on varustettu älykkäällä toiminnolla, joka tunnistaa epäsäännöllisen sydämensykkeen (IHB). Laite tallentaa sydämenlyöntien välit jokaisella mittauskerralla ja määrittelee, kuinka paljon ne poikkeavat normaalista. Mikäli laskettu arvo on 15 tai enemmän, näytölle ilmestyy IHB-kuvake yhdessä mittaustuloksen kanssa. IHB-kuvakkeen ilmestyminen tarkoittaa sitä, että laite havaitsi sykkeessä mittauksen aikana poikkeaman, joka vastaa rytmihäiriön määritelmää. Yleensä tästä EI tarvitse huolestua. Mikäli kuvake kuitenkin ilmestyy näytölle usein, suosittelemme hakeutumaan lääkärin vastaanotolle. Huomaathan, että laite ei korvaa sydäntutkimusta, mutta se voi havaita sykkeen epäsäännöllisyydet varhaisessa vaiheessa. Miksi verenpaineeni vaihtelee päivän aikana? 1. Ihmisen verenpaine vaihtelee päivän aikana. Lisäksi mansetin kiinnitystapa ja mittausasento vaikuttavat tulokseen, joten suoritathan mittauksen aina samoissa olosuhteissa.. Verenpaineen vaihtelut ovat suurempia, mikäli henkilö käyttää lääkkeitä. 3. Odota vähintään 3 minuuttia mittauskertojen välillä. Maailman terveysjärjestön (WHO) ja Kansainvälisen verenpaineyhdistyksen (ISH) vuonna 1999 julkaisema verenpaineluokitus kuuluu seuraavasti: (mm Hg) Verenpaine Rytmiöhäiriön tunnistin Miksi sairaalassa mitattu verenpaine poikkeaa kotona mittaamastani? Verenpaine vaihtelee 4 tunnin sisällä sään, tunteiden, liikunnan jne. vaikutuksesta. Lisäksi sairaalassa ilmenevä "lääkärikammo" voi aiheuttaa korkeampia tuloksia kuin kotona mitattuna. Korkeanormaali Lievä Kohtalainen Vakava SYS < DIA < Kun mittaat verenpaineesi kotona, kiinnitä huomiota seuraaviin asioihin: Tarkista, että mansetti on kiinnitetty kunnolla; että mansetti ei ole liian tiukalla tai liian löysällä; että mansetti on kiinnitetty olkavarteen; että et tunne oloasi jännittyneeksi tai painostetuksi; että hengität syvään; että lepäät 5 minuuttia ennen mittauksen suorittamista; että olet rauhallinen. 11

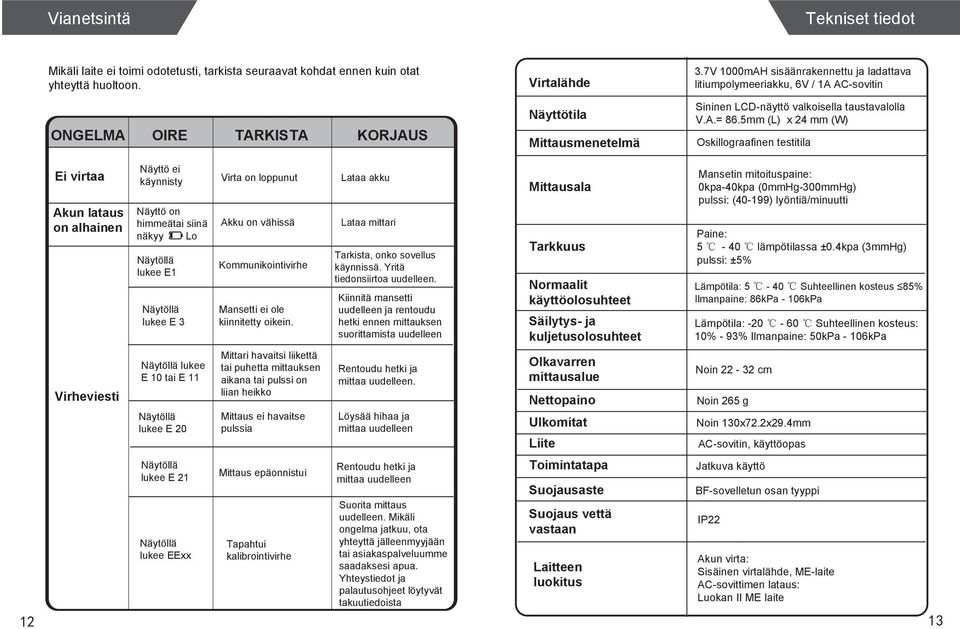

8 Vianetsintä Tekniset tiedot Mikäli laite ei toimi odotetusti, tarkista seuraavat kohdat ennen kuin otat yhteyttä huoltoon. ONGELMA Ei virtaa Akun lataus on alhainen OIRE Näyttö ei käynnisty Näyttö on himmeätai siinä näkyy Lo lukee E1 KORJAUS Virta on loppunut Lataa akku Akku on vähissä Lataa mittari Kommunikointivirhe Tarkista, onko sovellus käynnissä. Yritä tiedonsiirtoa uudelleen. lukee E 3 Mansetti ei ole kiinnitetty oikein. Kiinnitä mansetti uudelleen ja rentoudu hetki ennen mittauksen suorittamista uudelleen lukee E 10 tai E 11 Mittari havaitsi liikettä tai puhetta mittauksen aikana tai pulssi on liian heikko Rentoudu hetki ja mittaa uudelleen. lukee E 0 Mittaus ei havaitse pulssia Löysää hihaa ja mittaa uudelleen Virheviesti lukee E 1 lukee EExx 1 TARKISTA Mittaus epäonnistui Tapahtui kalibrointivirhe Rentoudu hetki ja mittaa uudelleen Suorita mittaus uudelleen. Mikäli ongelma jatkuu, ota yhteyttä jälleenmyyjään tai asiakaspalveluumme saadaksesi apua. Yhteystiedot ja palautusohjeet löytyvät takuutiedoista Virtalähde 3.7V 1000mAH sisäänrakennettu ja ladattava litiumpolymeeriakku, 6V / 1A AC-sovitin Näyttötila Sininen LCD-näyttö valkoisella taustavalolla V.A.= 86.5mm (L) x 4 mm (W) Mittausmenetelmä Oskillograafinen testitila Mittausala Mansetin mitoituspaine: 0kpa-40kpa (0mmHg-300mmHg) pulssi: (40-199) lyöntiä/minuutti Tarkkuus Paine: 5-40 lämpötilassa ±0.4kpa (3mmHg) pulssi: ±5% Normaalit käyttöolosuhteet Lämpötila: 5-40 Suhteellinen kosteus 85% Ilmanpaine: 86kPa - 106kPa Säilytys- ja kuljetusolosuhteet Lämpötila: Suhteellinen kosteus: 10% - 93% Ilmanpaine: 50kPa - 106kPa Olkavarren mittausalue Noin - 3 cm Nettopaino Noin 65 g Ulkomitat Noin 130x7.x9.4mm Liite AC-sovitin, käyttöopas Toimintatapa Jatkuva käyttö Suojausaste BF-sovelletun osan tyyppi Suojaus vettä vastaan IP Laitteen luokitus Akun virta: Sisäinen virtalähde, ME-laite AC-sovittimen lataus: Luokan II ME laite 13

9 Complied European Standard List Hyväksytyt osat Complied European Standards List Sovitin Risk management ISO/EN 14971:01 Medical devices Application of risk management to medical devices Käytäthän laitteen mukana toimitettua hyväksyttyä sovitinta Labeling ISO/EN 153-1:01 Medical devices. Symbols to be used with medical device labels, labelling and information to be supplied. General requirements User manual EN 1041: 008 Medical equipment manufacturers to provide information General Requirements for Safety Sovitin Input: V 50-60Hz,400mA 1A Output: 6V Yhteystiedot AIRON AGENTURER AS Øvre Slottsgate Oslo NORWAY Tel: Electromagnetic compatibility Performance requirements EN : 006 Medical electrical equipment - Part 1: General requirements for basic safety and essential performance IEC/EN : 010 Medical electrical equipment -Part 1-11: General requirements for basic safety and essential performance - Collateral standard: Requirements for medical electrical equipment and medical electrical systems used in the home healthcare environment IEC/EN :009 Medical electrical equipment Part -30: Particular requirements for the basic safety and essential performance of automated noninvasive sphygmomanometers IEC/EN :007 Medical electrical equipment Part 1-: General requirements for basic safety and essential performance - Collateral standard:electromagnetic compatibility - Requirements and tests EN :1995+A:009 Non-invasive blood pressure Part 1: General requirements EN :1997+A:009 Non-invasive blood pressure Part 3: Supplementary requirements for electromechanical blood pressure measuring system Clinical investigation EN : 004 Automatic Blood Pressure Monitor overall system Interventional accuracy of the testing process Usability IEC/EN : 010 Medical electrical equipment -Part 1-6: General requirements for basic safety and essential performance - Collateral Standard: Usability IEC/EN 6366: 007 Medical devices - Application of usability engineering to medical devices Software life-cycle processes IEC/EN 6304:006+AC: 008 Medical device software - Software life cycle processes 15
