1 Tarkennusopas Automaattitarkennusjärjestelmän tarkat käyttöohjeet

2 Tarkennusopas Uusi automaattitarkennuksen ominaisuuksien ja helppokäyttöisyyden yhdistelmä tarjoaa runsaasti uusia kuvausmahdollisuuksia. 61 tiheästi aseteltua tarkennuspistettä Entistä tehokkaampi automaattitarkennus nopeasti liikkuville kohteille EOS-1D X -kameran uudessa automaattitarkennusjärjestelmässä on 61 tiheästi aseteltua tarkennuspistettä. Se mahdollistaa nopeasti liikkuvien kohteiden kuvaamisen onnistuneesti tilanteissa, joissa tavanomainen automaattitarkennus ei toimi hyvin. 61 tarkennuspistettä on sijoiteltu tiheästi, mikä lisää sommittelumahdollisuuksia ja parantaa merkittävästi kohteen seurantakykyä. 41 ristikkäistyyppistä f/4-objektiiveille sopivaa tarkennuspistettä ja uusi AI Servo AF III -algoritmi parantavat jatkuvan tarkennuksen tarkkuutta. Sen ansiosta voidaan tarkentaa täsmällisesti myös erittäin nopeasti liikkuviin kohteisiin, kuten ketterästi liikkuviin pelaajiin, joiden liikkeitä ei voi ennustaa. AF-konfigurointityökalu Paras tarkennusasetusten yhdistelmä kaikenlaisille kohteille ja näkymille helposti valittavissa AF-konfigurointityökalun avulla voidaan asettaa jatkuvan tarkennuksen ominaisuudet valitsemalla kuvausnäkymä esiasetuksista [Case 1] [Case 6]. Näiden asetusten parametreja voidaan tarvittaessa säätää myös erikseen. Tässä oppaassa käsitellään EOS-1D X -kameran 61 pisteen automaattitarkennuksen ja AF-konfigurointityökalun tärkeimmät ominaisuudet ja asetukset, joilla saat tarkennusjärjestelmästä parhaan mahdollisen hyödyn. Sisällys Uusi tarkennusasetusvalikko 4 Uudet automaattitarkennuksen välilehdet. Automaattitarkennuksen toiminnot ovat samassa AF-valikossa. AF-konfigurointityökalu [Esiasetukset] 06 Valitse kohteeseen sopiva tarkennustapa vaihtoehdoista Case 1 Case Case 1 Mukautuva monitoimiasetus 10 Case 2 Tarkennus jatkaa kohteen seurantaa, vaikka kohde hetkellisesti siirtyy pois tarkennuspisteistä. 12 Case 3 Tarkentaa heti kohteisiin, jotka tulevat tarkennuspisteisiin. 14 Case 4 Tarkennus seuraa kohteita, jotka kiihdyttävät tai hidastavat nopeasti. 16 Case 5 Tarkentaa epäsäännöllisesti liikkuviin kohteisiin 18 Case 6 Tarkentaa epäsäännöllisesti liikkuviin ja nopeuttaan muuttaviin kohteisiin AF-konfigurointityökalu [Parametrit] 20 Seurantaherkkyys Tällä asetuksella vältetään tarkennus esteisiin, jotka kulkevat kohteen edestä, tai tarkennetaan uusiin kohteisiin 22 Nopeutettu/hidastettu seuranta [+] on tarkoitettu vauhdikkaaseen urheiluun, jossa liike alkaa ja pysähtyy äkkiä 24 AF-pisteen automaattinen vaihto [+] sopii hyvin urheiluun, jossa on paljon liikettä ja jossa kohde siirtyy helposti pois valitusta tarkennuspisteestä Tarkennusalueen valintatapa 26 Tarkennusalueen valintatapa 28 Pistetarkennus, yhden pisteen tarkennus Tarkennus pienelle tai kapealle alueelle 30 Tarkennuspisteen laajennus Nopeasti liikkuvat kohteet, joita on vaikea seurata yhdellä tarkennuspisteellä 32 Vyöhyketarkennus Kohteiden tallennukseen tunnetulta alueelta pisteen automaattivalinta Jatkuvassa tarkennuksessa kaikkia 61 pistettä voidaan käyttää automaattiseen seurantaan 61 tiheästi aseteltua tarkennuspistettä ristikkäistyyppisillä pisteillä pisteen automaattitarkennusjärjestelmässä on useita ristikkäistyyppisiä pisteitä valovoimalle f/4 37 Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/2,8-objektiiveille 38 Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/4-objektiiveille 39 Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/5,6-objektiiveille Automaattitarkennuksen ja laukaisun ajoituksen ominaisuuksien asetus 40 Automaattitarkennuksen toiminnan ja laukaisun ajoituksen asetukset Automaattitarkennuksen hyödyntäminen 42 Tarkennuspisteiden automaattinen vaihto vaaka- ja pystykuvauksessa 44 Tarkennuspisteet saadaan heti käyttöön asetuksella Vaihto rekisteröityyn tarkennuspisteeseen 46 Automaattitarkennuksen käyttäjän asetukset Näissä tiedoissa oleva tarkennuskehys saattaa poiketa etsimessä näkyvän kehyksen ulkoasusta ja väristä.

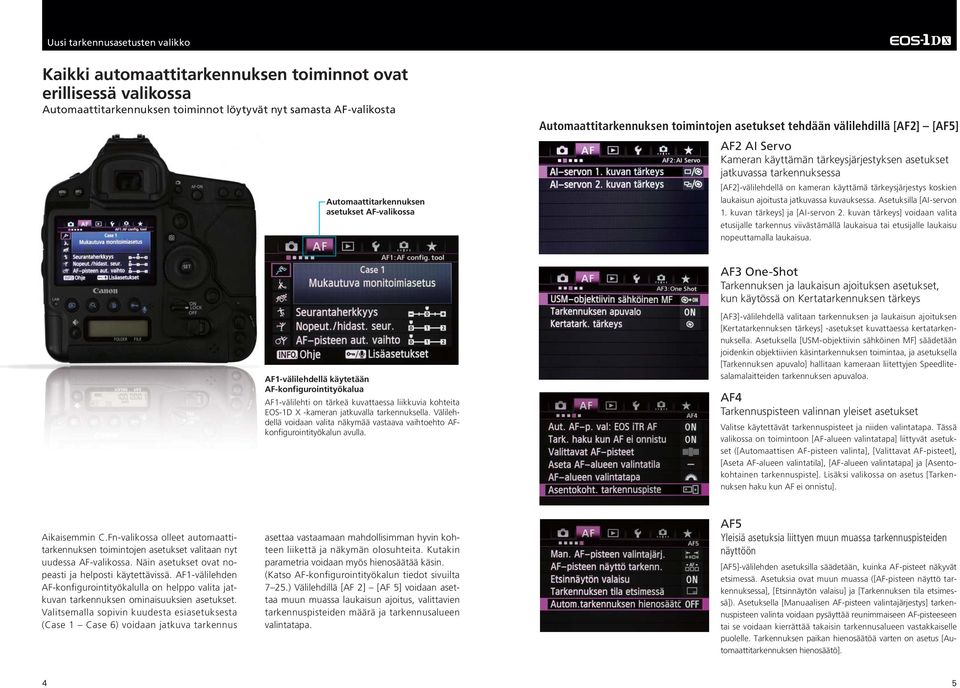

3 Uusi tarkennusasetusten valikko Kaikki automaattitarkennuksen toiminnot ovat erillisessä valikossa Automaattitarkennuksen toiminnot löytyvät nyt samasta AF-valikosta Automaattitarkennuksen asetukset AF-valikossa Automaattitarkennuksen toimintojen asetukset tehdään välilehdillä [AF2] [AF5] AF2 AI Servo Kameran käyttämän tärkeysjärjestyksen asetukset jatkuvassa tarkennuksessa [AF2]-välilehdellä on kameran käyttämä tärkeysjärjestys koskien laukaisun ajoitusta jatkuvassa kuvauksessa. Asetuksilla [AI-servon 1. kuvan tärkeys] ja [AI-servon 2. kuvan tärkeys] voidaan valita etusijalle tarkennus viivästämällä laukaisua tai etusijalle laukaisu nopeuttamalla laukaisua. AF3 One-Shot Tarkennuksen ja laukaisun ajoituksen asetukset, kun käytössä on Kertatarkennuksen tärkeys AF1-välilehdellä käytetään AF-konfigurointityökalua AF1-välilehti on tärkeä kuvattaessa liikkuvia kohteita EOS-1D X -kameran jatkuvalla tarkennuksella. Välilehdellä voidaan valita näkymää vastaava vaihtoehto AFkonfigurointityökalun avulla. [AF3]-välilehdellä valitaan tarkennuksen ja laukaisun ajoituksen [Kertatarkennuksen tärkeys] -asetukset kuvattaessa kertatarkennuksella. Asetuksella [USM-objektiivin sähköinen MF] säädetään joidenkin objektiivien käsintarkennuksen toimintaa, ja asetuksella [Tarkennuksen apuvalo] hallitaan kameraan liitettyjen Speedlitesalamalaitteiden tarkennuksen apuvaloa. AF4 Tarkennuspisteen valinnan yleiset asetukset Valitse käytettävät tarkennuspisteet ja niiden valintatapa. Tässä valikossa on toimintoon [AF-alueen valintatapa] liittyvät asetukset ([Automaattisen AF-pisteen valinta], [Valittavat AF-pisteet], [Aseta AF-alueen valintatila], [AF-alueen valintatapa] ja [Asentokohtainen tarkennuspiste]. Lisäksi valikossa on asetus [Tarkennuksen haku kun AF ei onnistu]. Aikaisemmin C.Fn-valikossa olleet automaattitarkennuksen toimintojen asetukset valitaan nyt uudessa AF-valikossa. Näin asetukset ovat nopeasti ja helposti käytettävissä. AF1-välilehden AF-konfigurointityökalulla on helppo valita jatkuvan tarkennuksen ominaisuuksien asetukset. Valitsemalla sopivin kuudesta esiasetuksesta (Case 1 Case 6) voidaan jatkuva tarkennus asettaa vastaamaan mahdollisimman hyvin kohteen liikettä ja näkymän olosuhteita. Kutakin parametria voidaan myös hienosäätää käsin. (Katso AF-konfigurointityökalun tiedot sivuilta 7 25.) Välilehdillä [AF 2] [AF 5] voidaan asettaa muun muassa laukaisun ajoitus, valittavien tarkennuspisteiden määrä ja tarkennusalueen valintatapa. AF5 Yleisiä asetuksia liittyen muun muassa tarkennuspisteiden näyttöön [AF5]-välilehden asetuksilla säädetään, kuinka AF-pisteet näkyvät etsimessä. Asetuksia ovat muun muassa ([AF-pisteen näyttö tarkennuksessa], [Etsinnäytön valaisu] ja [Tarkennuksen tila etsimessä]). Asetuksella [Manuaalisen AF-pisteen valintajärjestys] tarkennuspisteen valinta voidaan pysäyttää reunimmaiseen AF-pisteeseen tai se voidaan kierrättää takaisin tarkennusalueen vastakkaiselle puolelle. Tarkennuksen paikan hienosäätöä varten on asetus [Automaattitarkennuksen hienosäätö]. 4 5

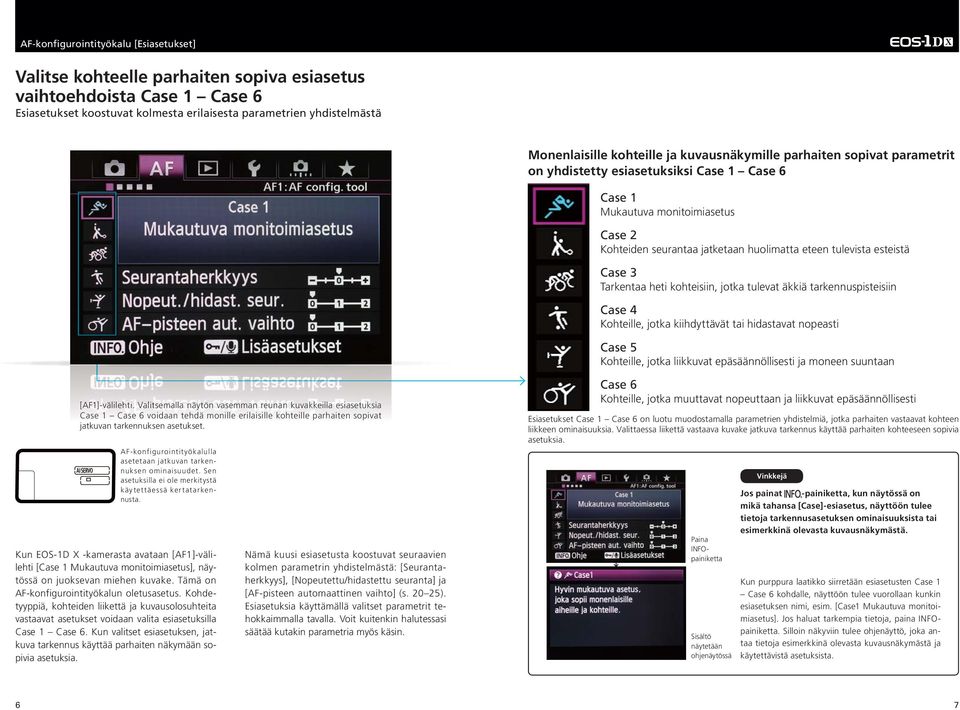

4 AF-konfigurointityökalu [Esiasetukset] Valitse kohteelle parhaiten sopiva esiasetus vaihtoehdoista Case 1 Case 6 Esiasetukset koostuvat kolmesta erilaisesta parametrien yhdistelmästä Monenlaisille kohteille ja kuvausnäkymille parhaiten sopivat parametrit on yhdistetty esiasetuksiksi Case 1 Case 6 Case 1 Mukautuva monitoimiasetus Case 2 Kohteiden seurantaa jatketaan huolimatta eteen tulevista esteistä Case 3 Tarkentaa heti kohteisiin, jotka tulevat äkkiä tarkennuspisteisiin Case 4 Kohteille, jotka kiihdyttävät tai hidastavat nopeasti Case 5 Kohteille, jotka liikkuvat epäsäännöllisesti ja moneen suuntaan [AF1]-välilehti. Valitsemalla la näytön vasemman an reunan n kuvakkeilla kke a esiasetuksia setuk Case 1 Case 6 voidaan tehdä monille erilaisille kohteille parhaiten sopivat jatkuvan an tarkennuksen nuksen asetukset. AF-konfigurointityökalulla asetetaan jatkuvan tarkennuksen ominaisuudet. Sen asetuksilla ei ole merkitystä käytettäessä kertatarkennusta. Kun EOS-1D X -kamerasta avataan [AF1]-välilehti [Case 1 Mukautuva monitoimiasetus], näytössä on juoksevan miehen kuvake. Tämä on AF-konfigurointityökalun oletusasetus. Kohdetyyppiä, kohteiden liikettä ja kuvausolosuhteita vastaavat asetukset voidaan valita esiasetuksilla Case 1 Case 6. Kun valitset esiasetuksen, jatkuva tarkennus käyttää parhaiten näkymään sopivia asetuksia. Nämä kuusi esiasetusta koostuvat seuraavien kolmen parametrin yhdistelmästä: [Seurantaherkkyys], [Nopeutettu/hidastettu seuranta] ja [AF-pisteen automaattinen vaihto] (s ). Esiasetuksia käyttämällä valitset parametrit tehokkaimmalla tavalla. Voit kuitenkin halutessasi säätää kutakin parametria myös käsin. Case 6 Kohteille, jotka muuttavat nopeuttaan ja liikkuvat epäsäännöllisesti Esiasetukset Case 1 Case 6 on luotu muodostamalla parametrien yhdistelmiä, jotka parhaiten vastaavat kohteen liikkeen ominaisuuksia. Valittaessa liikettä vastaava kuvake jatkuva tarkennus käyttää parhaiten kohteeseen sopivia asetuksia. Paina INFOpainiketta Sisältö näytetään ohjenäytössä Vinkkejä Jos painat -painiketta, kun näytössä on mikä tahansa [Case]-esiasetus, näyttöön tulee tietoja tarkennusasetuksen ominaisuuksista tai esimerkkinä olevasta kuvausnäkymästä. Kun purppura laatikko siirretään esiasetusten Case 1 Case 6 kohdalle, näyttöön tulee vuorollaan kunkin esiasetuksen nimi, esim. [Case1 Mukautuva monitoimiasetus]. Jos haluat tarkempia tietoja, paina INFOpainiketta. Silloin näkyviin tulee ohjenäyttö, joka antaa tietoja esimerkkinä olevasta kuvausnäkymästä ja käytettävistä asetuksista. 6 7

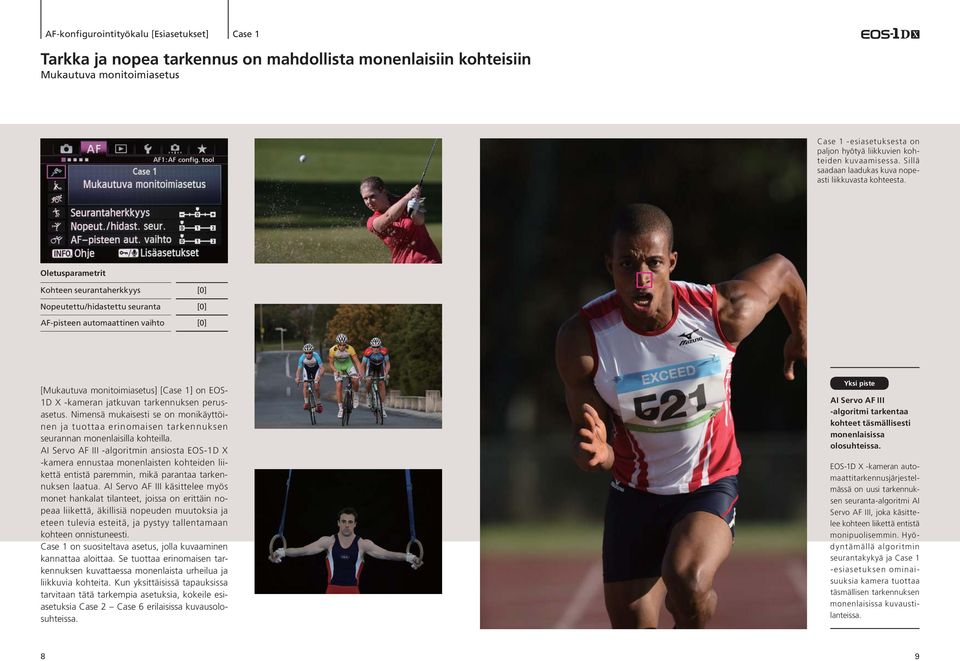

5 AF-konfigurointityökalu [Esiasetukset] Case 1 Tarkka ja nopea tarkennus on mahdollista monenlaisiin kohteisiin Mukautuva monitoimiasetus Case 1 -esiasetuksesta on paljon hyötyä liikkuvien kohteiden kuvaamisessa. Sillä saadaan laadukas kuva nopeasti liikkuvasta kohteesta. Oletusparametrit Kohteen seurantaherkkyys [0] Nopeutettu/hidastettu seuranta [0] AF-pisteen automaattinen vaihto [0] [Mukautuva monitoimiasetus] [Case 1] on EOS- 1D X -kameran jatkuvan tarkennuksen perusasetus. Nimensä mukaisesti se on monikäyttöinen ja tuottaa erinomaisen tarkennuksen seurannan monenlaisilla kohteilla. AI Servo AF III -algoritmin ansiosta EOS-1D X -kamera ennustaa monenlaisten kohteiden liikettä entistä paremmin, mikä parantaa tarkennuksen laatua. AI Servo AF III käsittelee myös monet hankalat tilanteet, joissa on erittäin nopeaa liikettä, äkillisiä nopeuden muutoksia ja eteen tulevia esteitä, ja pystyy tallentamaan kohteen onnistuneesti. Case 1 on suositeltava asetus, jolla kuvaaminen kannattaa aloittaa. Se tuottaa erinomaisen tarkennuksen kuvattaessa monenlaista urheilua ja liikkuvia kohteita. Kun yksittäisissä tapauksissa tarvitaan tätä tarkempia asetuksia, kokeile esiasetuksia Case 2 Case 6 erilaisissa kuvausolosuhteissa. Yksi piste AI Servo AF III -algoritmi tarkentaa kohteet täsmällisesti monenlaisissa olosuhteissa. EOS-1D X -kameran automaattitarkennusjärjestelmässä on uusi tarkennuksen seuranta-algoritmi AI Servo AF III, joka käsittelee kohteen liikettä entistä monipuolisemmin. Hyödyntämällä algoritmin seurantakykyä ja Case 1 -esiasetuksen ominaisuuksia kamera tuottaa täsmällisen tarkennuksen monenlaisissa kuvaustilanteissa. 8 9

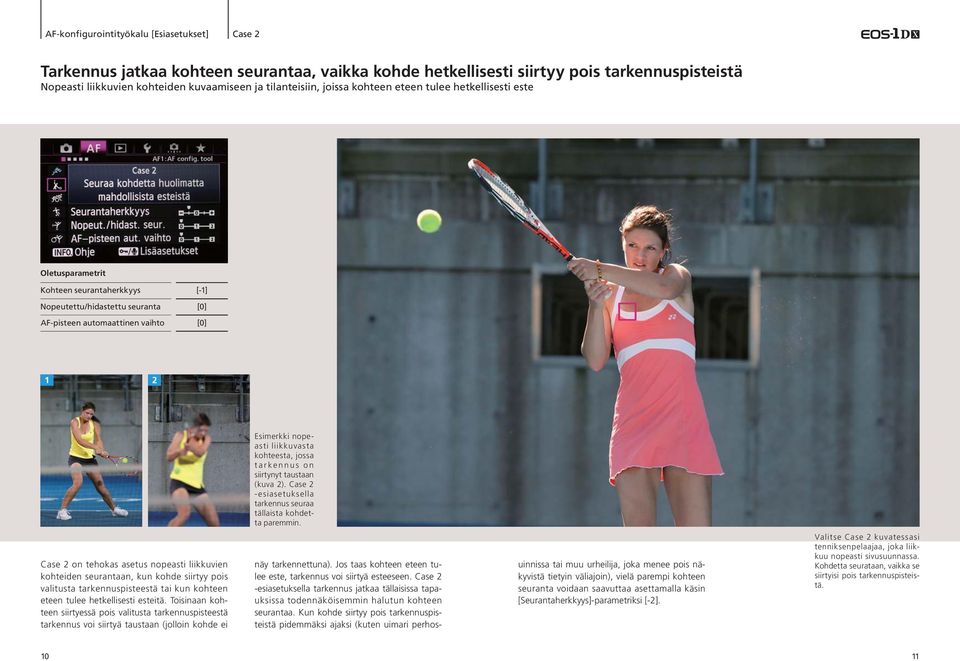

6 AF-konfigurointityökalu [Esiasetukset] Case 2 Tarkennus jatkaa kohteen seurantaa, vaikka kohde hetkellisesti siirtyy pois tarkennuspisteistä Nopeasti liikkuvien kohteiden kuvaamiseen ja tilanteisiin, joissa kohteen eteen tulee hetkellisesti este Oletusparametrit Kohteen seurantaherkkyys [-1] Nopeutettu/hidastettu seuranta [0] AF-pisteen automaattinen vaihto [0] 1 2 Esimerkki nopeasti liikkuvasta kohteesta, jossa tarkennus on siirtynyt taustaan (kuva 2). Case 2 -esiasetuksella tarkennus seuraa tällaista kohdetta paremmin. Case 2 on tehokas asetus nopeasti liikkuvien kohteiden seurantaan, kun kohde siirtyy pois valitusta tarkennuspisteestä tai kun kohteen eteen tulee hetkellisesti esteitä. Toisinaan kohteen siirtyessä pois valitusta tarkennuspisteestä tarkennus voi siirtyä taustaan (jolloin kohde ei näy tarkennettuna). Jos taas kohteen eteen tulee este, tarkennus voi siirtyä esteeseen. Case 2 -esiasetuksella tarkennus jatkaa tällaisissa tapauksissa todennäköisemmin halutun kohteen seurantaa. Kun kohde siirtyy pois tarkennuspisteistä pidemmäksi ajaksi (kuten uimari perhosuinnissa tai muu urheilija, joka menee pois näkyvistä tietyin väliajoin), vielä parempi kohteen seuranta voidaan saavuttaa asettamalla käsin [Seurantaherkkyys]-parametriksi [-2]. Valitse Case 2 kuvatessasi tenniksenpelaajaa, joka liikkuu nopeasti sivusuunnassa. Kohdetta seurataan, vaikka se siirtyisi pois tarkennuspisteistä

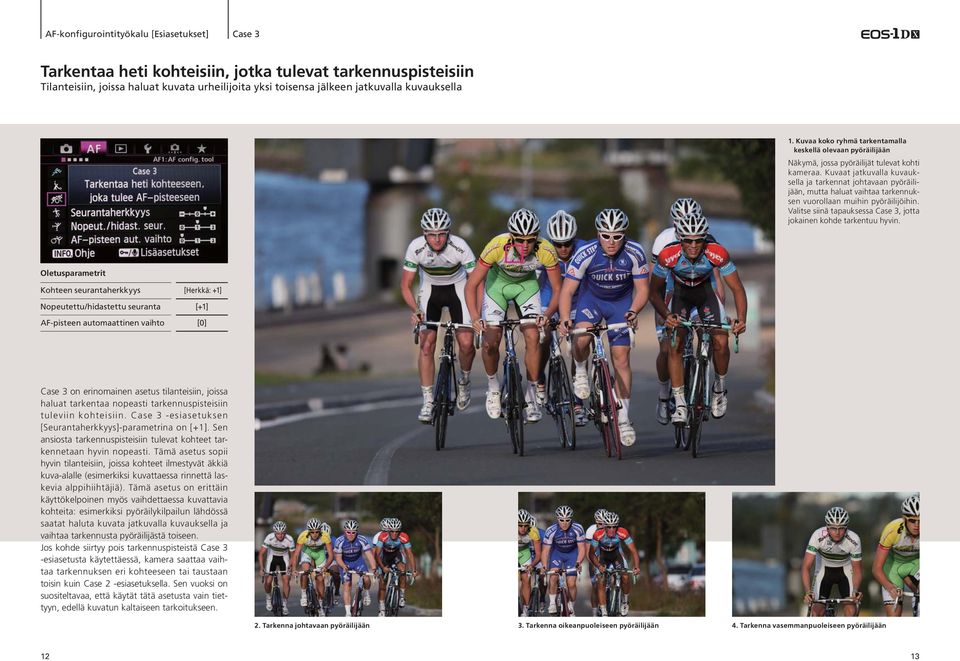

7 AF-konfigurointityökalu [Esiasetukset] Case 3 Tarkentaa heti kohteisiin, jotka tulevat tarkennuspisteisiin Tilanteisiin, joissa haluat kuvata urheilijoita yksi toisensa jälkeen jatkuvalla kuvauksella 1. Kuvaa koko ryhmä tarkentamalla keskellä olevaan pyöräilijään Näkymä, jossa pyöräilijät tulevat kohti kameraa. Kuvaat jatkuvalla kuvauksella ja tarkennat johtavaan pyöräilijään, mutta haluat vaihtaa tarkennuksen vuorollaan muihin pyöräilijöihin. Valitse siinä tapauksessa Case 3, jotta jokainen kohde tarkentuu hyvin. Oletusparametrit Kohteen seurantaherkkyys [Herkkä: +1] Nopeutettu/hidastettu seuranta [+1] AF-pisteen automaattinen vaihto [0] Case 3 on erinomainen asetus tilanteisiin, joissa haluat tarkentaa nopeasti tarkennuspisteisiin tuleviin kohteisiin. Case 3 -esiasetuksen [Seurantaherkkyys]-parametrina on [+1]. Sen ansiosta tarkennuspisteisiin tulevat kohteet tarkennetaan hyvin nopeasti. Tämä asetus sopii hyvin tilanteisiin, joissa kohteet ilmestyvät äkkiä kuva-alalle (esimerkiksi kuvattaessa rinnettä laskevia alppihiihtäjiä). Tämä asetus on erittäin käyttökelpoinen myös vaihdettaessa kuvattavia kohteita: esimerkiksi pyöräilykilpailun lähdössä saatat haluta kuvata jatkuvalla kuvauksella ja vaihtaa tarkennusta pyöräilijästä toiseen. Jos kohde siirtyy pois tarkennuspisteistä Case 3 -esiasetusta käytettäessä, kamera saattaa vaihtaa tarkennuksen eri kohteeseen tai taustaan toisin kuin Case 2 -esiasetuksella. Sen vuoksi on suositeltavaa, että käytät tätä asetusta vain tiettyyn, edellä kuvatun kaltaiseen tarkoitukseen. 2. Tarkenna johtavaan pyöräilijään 3. Tarkenna oikeanpuoleiseen pyöräilijään 4. Tarkenna vasemmanpuoleiseen pyöräilijään 12 13

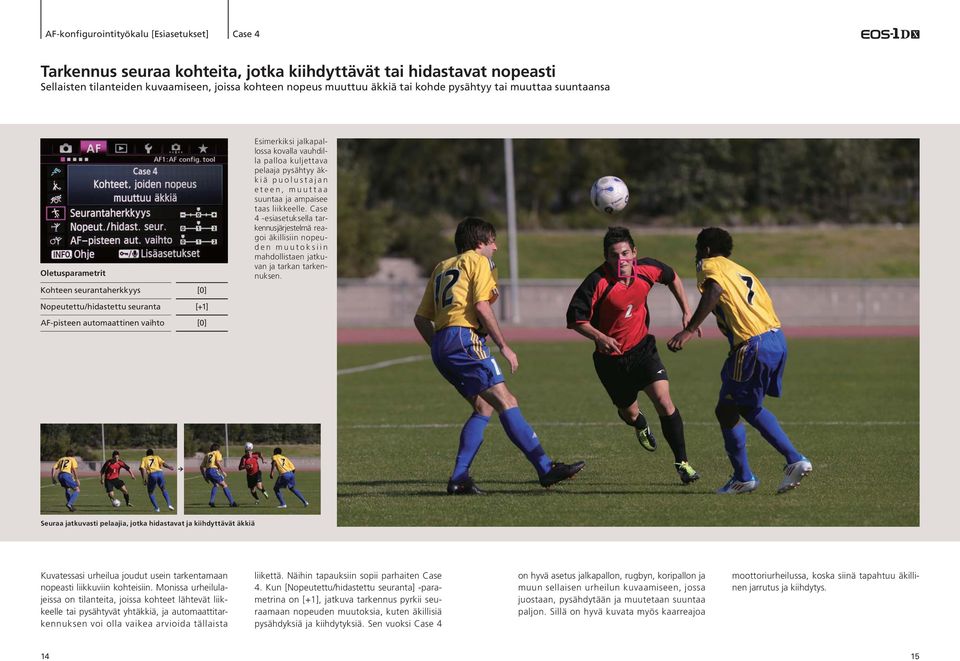

8 AF-konfigurointityökalu [Esiasetukset] Case 4 Tarkennus seuraa kohteita, jotka kiihdyttävät tai hidastavat nopeasti Sellaisten tilanteiden kuvaamiseen, joissa kohteen nopeus muuttuu äkkiä tai kohde pysähtyy tai muuttaa suuntaansa Oletusparametrit Kohteen seurantaherkkyys [0] Esimerkiksi jalkapallossa kovalla vauhdilla palloa kuljettava pelaaja pysähtyy äkkiä puolustajan eteen, muuttaa suun taa ja ampaisee taas liikkeelle. Case 4 -esiasetuksella tarkennusjärjestelmä reagoi äkillisiin nopeuden muutoksiin mahdollistaen jatkuvan ja tarkan tarkennuksen. Nopeutettu/hidastettu seuranta [+1] AF-pisteen automaattinen vaihto [0] Seuraa jatkuvasti pelaajia, jotka hidastavat ja kiihdyttävät äkkiä Kuvatessasi urheilua joudut usein tarkentamaan nopeasti liikkuviin kohteisiin. Monissa urheilulajeissa on tilanteita, joissa kohteet lähtevät liikkeelle tai pysähtyvät yhtäkkiä, ja automaattitarkennuksen voi olla vaikea arvioida tällaista liikettä. Näihin tapauksiin sopii parhaiten Case 4. Kun [Nopeutettu/hidastettu seuranta] -parametrina on [+1], jatkuva tarkennus pyrkii seuraamaan nopeuden muutoksia, kuten äkillisiä pysähdyksiä ja kiihdytyksiä. Sen vuoksi Case 4 on hyvä asetus jalkapallon, rugbyn, koripallon ja muun sellaisen urheilun kuvaamiseen, jossa juostaan, pysähdytään ja muutetaan suuntaa paljon. Sillä on hyvä kuvata myös kaarreajoa moottoriurheilussa, koska siinä tapahtuu äkillinen jarrutus ja kiihdytys

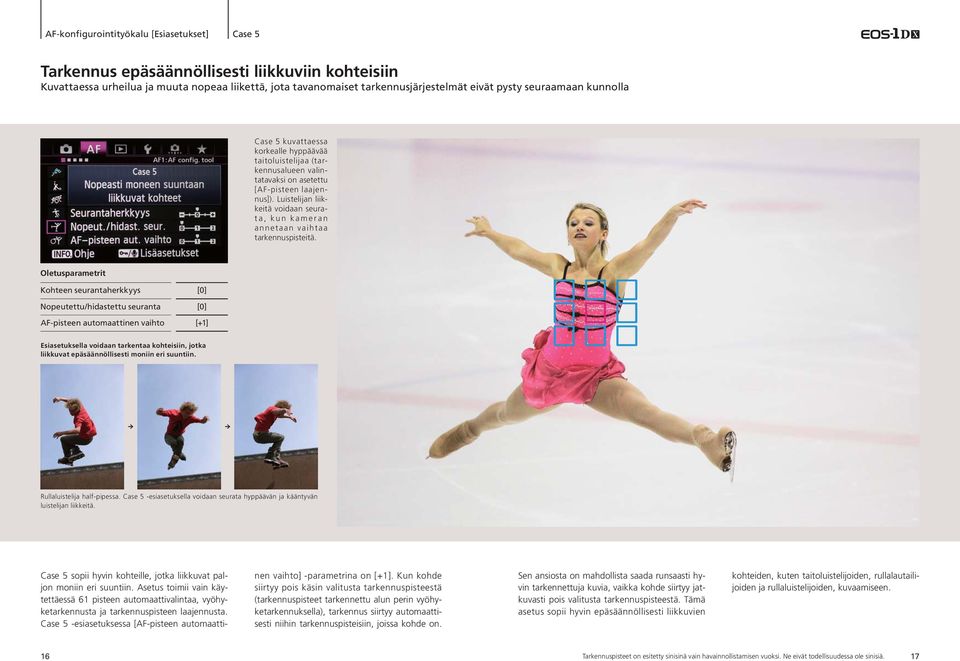

9 AF-konfigurointityökalu [Esiasetukset] Case 5 Tarkennus epäsäännöllisesti liikkuviin kohteisiin Kuvattaessa urheilua ja muuta nopeaa liikettä, jota tavanomaiset tarkennusjärjestelmät eivät pysty seuraamaan kunnolla Case 5 kuvattaessa korkealle hyppäävää taitoluistelijaa (tarkennusalueen valintatavaksi on asetettu [AF-pisteen laajennus]). Luistelijan liikkeitä voidaan seurata, kun kameran annetaan vaihtaa tarkennuspisteitä. Oletusparametrit Kohteen seurantaherkkyys [0] Nopeutettu/hidastettu seuranta [0] AF-pisteen automaattinen vaihto [+1] Esiasetuksella voidaan tarkentaa kohteisiin, jotka liikkuvat epäsäännöllisesti moniin eri suuntiin. Rullaluistelija half-pipessa. Case 5 -esiasetuksella voidaan seurata hyppäävän ja kääntyvän luistelijan liikkeitä. Case 5 sopii hyvin kohteille, jotka liikkuvat paljon moniin eri suuntiin. Asetus toimii vain käytettäessä 61 pisteen automaattivalintaa, vyöhyketarkennusta ja tarkennuspisteen laajennusta. Case 5 -esiasetuksessa [AF-pisteen automaattinen vaihto] -parametrina on [+1]. Kun kohde siirtyy pois käsin valitusta tarkennuspisteestä (tarkennuspisteet tarkennettu alun perin vyöhyketarkennuksella), tarkennus siirtyy automaattisesti niihin tarkennuspisteisiin, joissa kohde on. Sen ansiosta on mahdollista saada runsaasti hyvin tarkennettuja kuvia, vaikka kohde siirtyy jatkuvasti pois valitusta tarkennuspisteestä. Tämä asetus sopii hyvin epäsäännöllisesti liikkuvien kohteiden, kuten taitoluistelijoiden, rullalautailijoiden ja rullaluistelijoiden, kuvaamiseen. 16 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä. 17

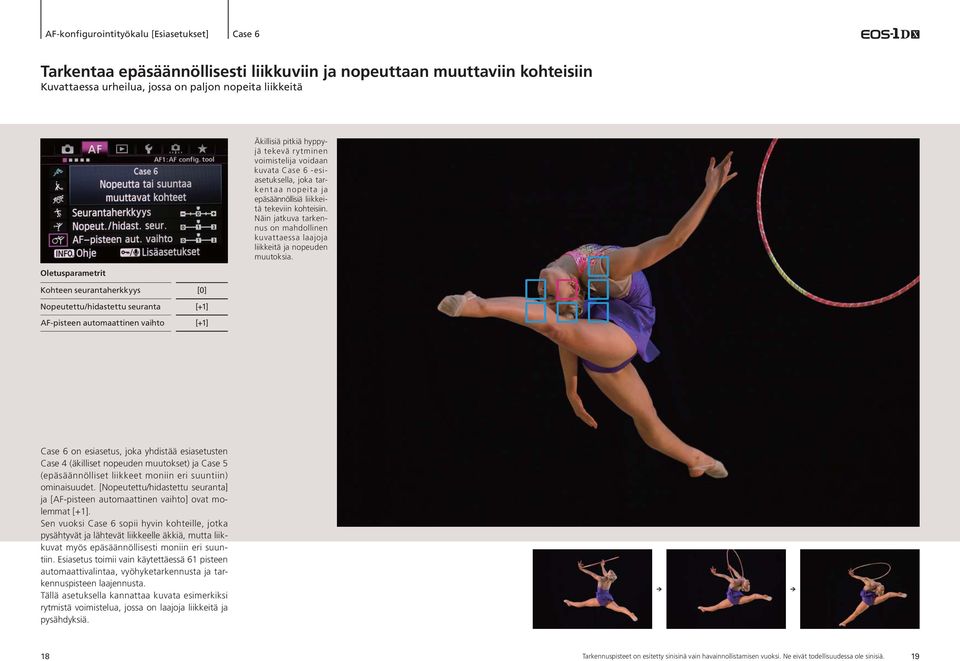

10 AF-konfigurointityökalu [Esiasetukset] Case 6 Tarkentaa epäsäännöllisesti liikkuviin ja nopeuttaan muuttaviin kohteisiin Kuvattaessa urheilua, jossa on paljon nopeita liikkeitä Oletusparametrit Kohteen seurantaherkkyys [0] Nopeutettu/hidastettu seuranta [+1] AF-pisteen automaattinen vaihto [+1] Äkillisiä pitkiä hyppyjä tekevä rytminen voimistelija voidaan kuvata Case 6 -esiasetuksella, joka tarkentaa nopeita ja epäsäännöllisiä liikkeitä tekeviin kohteisiin. Näin jatkuva tarkennus on mahdollinen kuvattaessa laajoja liikkeitä ja nopeuden muutoksia. Case 6 on esiasetus, joka yhdistää esiasetusten Case 4 (äkilliset nopeuden muutokset) ja Case 5 (epäsäännölliset liikkeet moniin eri suuntiin) ominaisuudet. [Nopeutettu/hidastettu seuranta] ja [AF-pisteen automaattinen vaihto] ovat molemmat [+1]. Sen vuoksi Case 6 sopii hyvin kohteille, jotka pysähtyvät ja lähtevät liikkeelle äkkiä, mutta liikkuvat myös epäsäännöllisesti moniin eri suuntiin. Esiasetus toimii vain käytettäessä 61 pisteen automaattivalintaa, vyöhyketarkennusta ja tarkennuspisteen laajennusta. Tällä asetuksella kannattaa kuvata esimerkiksi rytmistä voimistelua, jossa on laajoja liikkeitä ja pysähdyksiä. 18 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä. 19

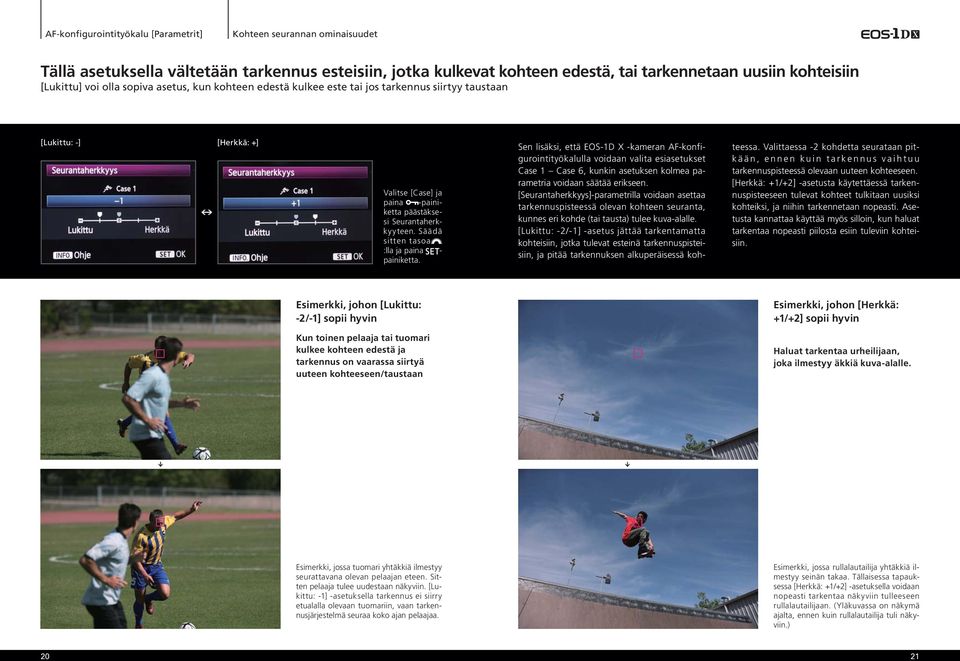

11 AF-konfigurointityökalu [Parametrit] Kohteen seurannan ominaisuudet Tällä asetuksella vältetään tarkennus esteisiin, jotka kulkevat kohteen edestä, tai tarkennetaan uusiin kohteisiin [Lukittu] voi olla sopiva asetus, kun kohteen edestä kulkee este tai jos tarkennus siirtyy taustaan [Lukittu: -] [Herkkä: +] Valitse [Case] ja paina -painiketta päästäksesi Seurantaherkkyyteen. Säädä sitten tasoa :lla ja paina - painiketta. Sen lisäksi, että EOS-1D X -kameran AF-konfigurointityökalulla voidaan valita esiasetukset Case 1 Case 6, kunkin asetuksen kolmea parametria voidaan säätää erikseen. [Seurantaherkkyys]-parametrilla voidaan asettaa tarkennuspisteessä olevan kohteen seuranta, kunnes eri kohde (tai tausta) tulee kuva-alalle. [Lukittu: -2/-1] -asetus jättää tarkentamatta kohteisiin, jotka tulevat esteinä tarkennuspisteisiin, ja pitää tarkennuksen alkuperäisessä kohteessa. Valittaessa -2 kohdetta seurataan pitkään, ennen kuin tarkennus vaihtuu tarkennuspisteessä olevaan uuteen kohteeseen. [Herkkä: +1/+2] -asetusta käytettäessä tarkennuspisteeseen tulevat kohteet tulkitaan uusiksi kohteiksi, ja niihin tarkennetaan nopeasti. Asetusta kannattaa käyttää myös silloin, kun haluat tarkentaa nopeasti piilosta esiin tuleviin kohteisiin. Esimerkki, johon [Lukittu: -2/-1] sopii hyvin Esimerkki, johon [Herkkä: +1/+2] sopii hyvin Kun toinen pelaaja tai tuomari kulkee kohteen edestä ja tarkennus on vaarassa siirtyä uuteen kohteeseen/taustaan Haluat tarkentaa urheilijaan, joka ilmestyy äkkiä kuva-alalle. Esimerkki, jossa tuomari yhtäkkiä ilmestyy seurattavana olevan pelaajan eteen. Sitten pelaaja tulee uudestaan näkyviin. [Lukittu: -1] -asetuksella tarkennus ei siirry etualalla olevaan tuomariin, vaan tarkennusjärjestelmä seuraa koko ajan pelaajaa. Esimerkki, jossa rullalautailija yhtäkkiä ilmestyy seinän takaa. Tällaisessa tapauksessa [Herkkä: +1/+2] -asetuksella voidaan nopeasti tarkentaa näkyviin tulleeseen rullalautailijaan. (Yläkuvassa on näkymä ajalta, ennen kuin rullalautailija tuli näkyviin.) 20 21

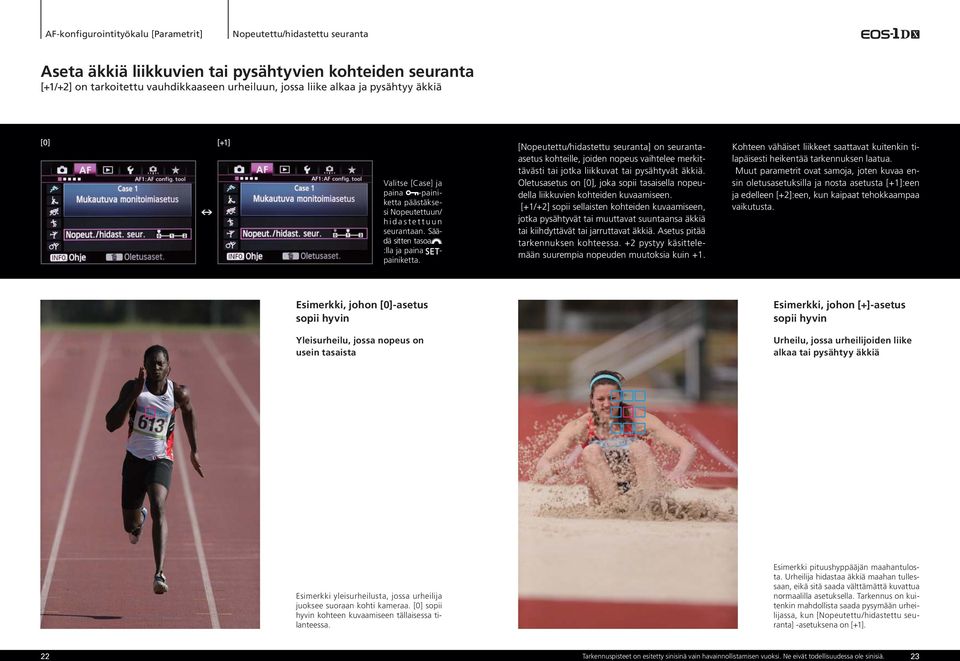

12 AF-konfigurointityökalu [Parametrit] Nopeutettu/hidastettu seuranta Aseta äkkiä liikkuvien tai pysähtyvien kohteiden seuranta [+1/+2] on tarkoitettu vauhdikkaaseen urheiluun, jossa liike alkaa ja pysähtyy äkkiä [0] [+1] Valitse [Case] ja paina -painiketta päästäksesi Nopeutettuun/ hidastettuun seurantaan. Säädä sitten tasoa :lla ja paina - painiketta. [Nopeutettu/hidastettu seuranta] on seurantaasetus kohteille, joiden nopeus vaihtelee merkittävästi tai jotka liikkuvat tai pysähtyvät äkkiä. Oletusasetus on [0], joka sopii tasaisella nopeudella liikkuvien kohteiden kuvaamiseen. [+1/+2] sopii sellaisten kohteiden kuvaamiseen, jotka pysähtyvät tai muuttavat suuntaansa äkkiä tai kiihdyttävät tai jarruttavat äkkiä. Asetus pitää tarkennuksen kohteessa. +2 pystyy käsittelemään suurempia nopeuden muutoksia kuin +1. Kohteen vähäiset liikkeet saattavat kuitenkin tilapäisesti heikentää tarkennuksen laatua. Muut parametrit ovat samoja, joten kuvaa ensin oletusasetuksilla ja nosta asetusta [+1]:een ja edelleen [+2]:een, kun kaipaat tehokkaampaa vaikutusta. Esimerkki, johon [0]-asetus sopii hyvin Esimerkki, johon [+]-asetus sopii hyvin Yleisurheilu, jossa nopeus on usein tasaista Urheilu, jossa urheilijoiden liike alkaa tai pysähtyy äkkiä Esimerkki yleisurheilusta, jossa urheilija juoksee suoraan kohti kameraa. [0] sopii hyvin kohteen kuvaamiseen tällaisessa tilanteessa. Esimerkki pituushyppääjän maahantulosta. Urheilija hidastaa äkkiä maahan tullessaan, eikä sitä saada välttämättä kuvattua normaalilla asetuksella. Tarkennus on kuitenkin mahdollista saada pysymään urheilijassa, kun [Nopeutettu/hidastettu seuranta] -asetuksena on [+1]. 22 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä. 23

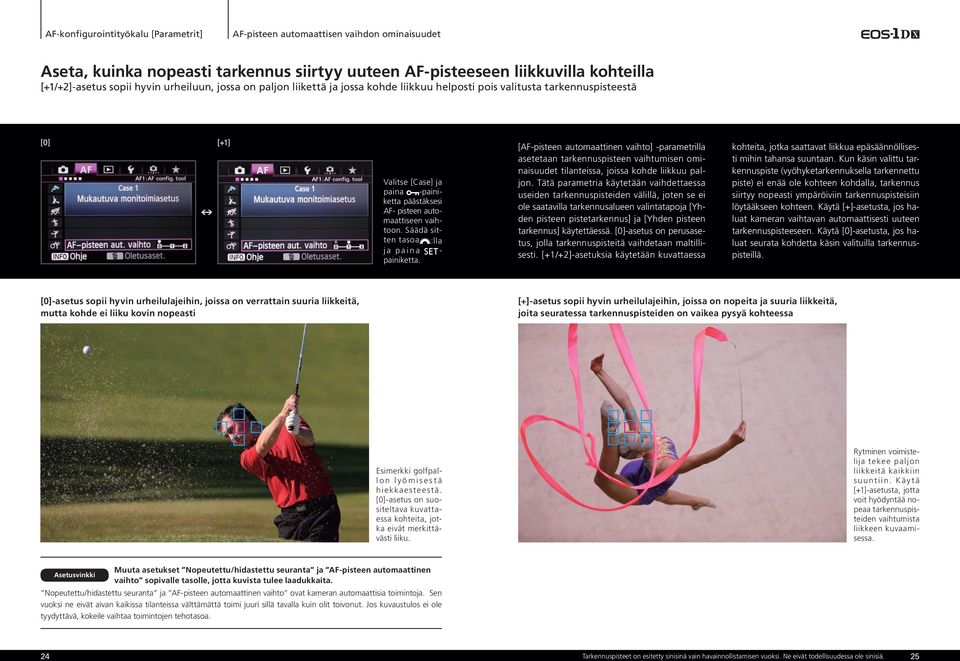

13 AF-konfigurointityökalu [Parametrit] AF-pisteen automaattisen vaihdon ominaisuudet Aseta, kuinka nopeasti tarkennus siirtyy uuteen AF-pisteeseen liikkuvilla kohteilla [+1/+2]-asetus sopii hyvin urheiluun, jossa on paljon liikettä ja jossa kohde liikkuu helposti pois valitusta tarkennuspisteestä [0] [+1] Valitse [Case] ja paina -painiketta päästäksesi AF- pisteen automaattiseen vaihtoon. Säädä sitten tasoa :lla ja paina - painiketta. [AF-pisteen automaattinen vaihto] -parametrilla asetetaan tarkennuspisteen vaihtumisen ominaisuudet tilanteissa, joissa kohde liikkuu paljon. Tätä parametria käytetään vaihdettaessa useiden tarkennuspisteiden välillä, joten se ei ole saatavilla tarkennusalueen valintatapoja [Yhden pisteen pistetarkennus] ja [Yhden pisteen tarkennus] käytettäessä. [0]-asetus on perusasetus, jolla tarkennuspisteitä vaihdetaan maltillisesti. [+1/+2]-asetuksia käytetään kuvattaessa kohteita, jotka saattavat liikkua epäsäännöllisesti mihin tahansa suuntaan. Kun käsin valittu tarkennuspiste (vyöhyketarkennuksella tarkennettu piste) ei enää ole kohteen kohdalla, tarkennus siirtyy nopeasti ympäröiviin tarkennuspisteisiin löytääkseen kohteen. Käytä [+]-asetusta, jos haluat kameran vaihtavan automaattisesti uuteen tarkennuspisteeseen. Käytä [0]-asetusta, jos haluat seurata kohdetta käsin valituilla tarkennuspisteillä. [0]-asetus sopii hyvin urheilulajeihin, joissa on verrattain suuria liikkeitä, mutta kohde ei liiku kovin nopeasti [+]-asetus sopii hyvin urheilulajeihin, joissa on nopeita ja suuria liikkeitä, joita seuratessa tarkennuspisteiden on vaikea pysyä kohteessa Esimerkki golfpallon lyömisestä hiekkaesteestä. [0]-asetus on suositeltava kuvattaessa kohteita, jotka eivät merkittävästi liiku. Rytminen voimistelija tekee paljon liikkeitä kaikkiin suuntiin. Käytä [+1]-asetusta, jotta voit hyödyntää nopeaa tarkennuspisteiden vaihtumista liikkeen kuvaamisessa. Asetusvinkki Muuta asetukset Nopeutettu/hidastettu seuranta ja AF-pisteen automaattinen vaihto sopivalle tasolle, jotta kuvista tulee laadukkaita. Nopeutettu/hidastettu seuranta ja AF-pisteen automaattinen vaihto ovat kameran automaattisia toimintoja. Sen vuoksi ne eivät aivan kaikissa tilanteissa välttämättä toimi juuri sillä tavalla kuin olit toivonut. Jos kuvaustulos ei ole tyydyttävä, kokeile vaihtaa toimintojen tehotasoa. 24 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä. 25

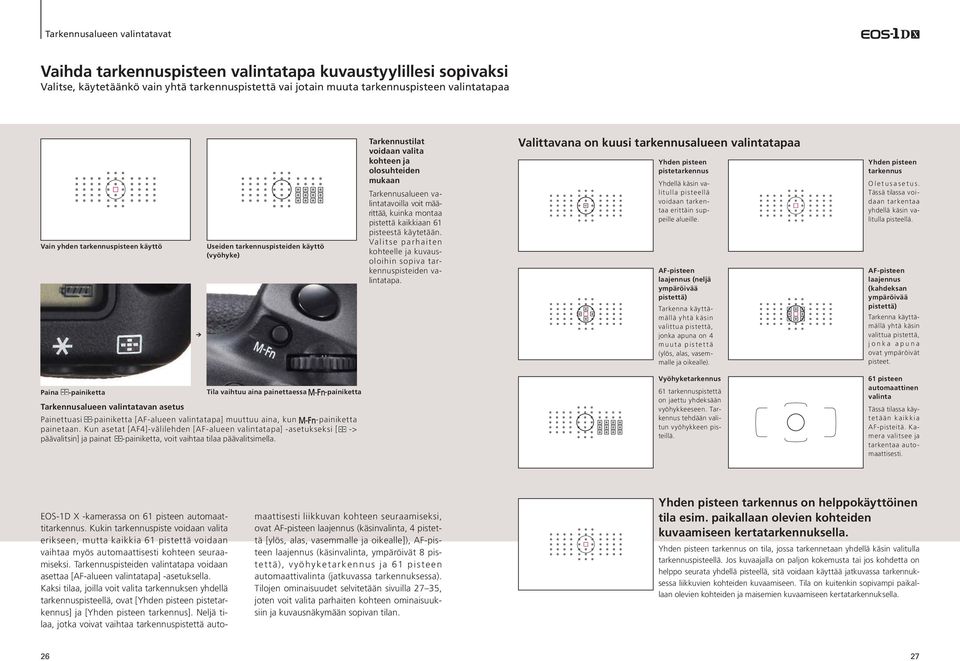

14 Tarkennusalueen valintatavat Vaihda tarkennuspisteen valintatapa kuvaustyylillesi sopivaksi Valitse, käytetäänkö vain yhtä tarkennuspistettä vai jotain muuta tarkennuspisteen valintatapaa Vain yhden tarkennuspisteen käyttö Useiden tarkennuspisteiden käyttö (vyöhyke) Tarkennustilat voidaan valita kohteen ja olosuhteiden mukaan Tarkennusalueen valintatavoilla voit määrittää, kuinka montaa pistettä kaikkiaan 61 pisteestä käytetään. Valitse parhaiten kohteelle ja kuvausoloihin sopiva tarkennuspisteiden valintatapa. Valittavana on kuusi tarkennusalueen valintatapaa Yhden pisteen pistetarkennus Yhdellä käsin valitulla pisteellä voidaan tarkentaa erittäin suppeille alueille. AF-pisteen laajennus (neljä ympäröivää pistettä) Tarkenna käyttämällä yhtä käsin valittua pistettä, jonka apuna on 4 muuta pistettä (ylös, alas, vasemmalle ja oikealle). Yhden pisteen tarkennus Oletusasetus. Tässä tilassa voidaan tarkentaa yhdellä käsin valitulla pisteellä. AF-pisteen laajennus (kahdeksan ympäröivää pistettä) Tarkenna käyttämällä yhtä käsin valittua pistettä, jonka apuna ovat ympäröivät pisteet. Paina -painiketta Tila vaihtuu aina painettaessa -painiketta Tarkennusalueen valintatavan asetus Painettuasi -painiketta [AF-alueen valintatapa] muuttuu aina, kun -painiketta painetaan. Kun asetat [AF4]-välilehden [AF-alueen valintatapa] -asetukseksi [ -> päävalitsin] ja painat -painiketta, voit vaihtaa tilaa päävalitsimella. Vyöhyketarkennus 61 tarkennuspistettä on jaettu yhdeksään vyöhykkeeseen. Tarkennus tehdään valitun vyöhykkeen pisteillä. 61 pisteen automaattinen valinta Tässä tilassa käytetään kaikkia AF-pisteitä. Kamera valitsee ja tarkentaa automaattisesti. EOS-1D X -kamerassa on 61 pisteen automaattitarkennus. Kukin tarkennuspiste voidaan valita erikseen, mutta kaikkia 61 pistettä voidaan vaihtaa myös automaattisesti kohteen seuraamiseksi. Tarkennuspisteiden valintatapa voidaan asettaa [AF-alueen valintatapa] -asetuksella. Kaksi tilaa, joilla voit valita tarkennuksen yhdellä tarkennuspisteellä, ovat [Yhden pisteen pistetarkennus] ja [Yhden pisteen tarkennus]. Neljä tilaa, jotka voivat vaihtaa tarkennuspistettä automaattisesti liikkuvan kohteen seuraamiseksi, ovat AF-pisteen laajennus (käsinvalinta, 4 pistettä [ylös, alas, vasemmalle ja oikealle]), AF-pisteen laajennus (käsinvalinta, ympäröivät 8 pistettä), vyöhyketarkennus ja 61 pisteen auto maattivalinta (jatkuvassa tarkennuksessa). Tilojen ominaisuudet selvitetään sivuilla 27 35, joten voit valita parhaiten kohteen ominaisuuksiin ja kuvausnäkymään sopivan tilan. Yhden pisteen tarkennus on helppokäyttöinen tila esim. paikallaan olevien kohteiden kuvaamiseen kertatarkennuksella. Yhden pisteen tarkennus on tila, jossa tarkennetaan yhdellä käsin valitulla tarkennuspisteellä. Jos kuvaajalla on paljon kokemusta tai jos kohdetta on helppo seurata yhdellä pisteellä, sitä voidaan käyttää jatkuvassa tarkennuksessa liikkuvien kohteiden kuvaamiseen. Tila on kuitenkin sopivampi paikallaan olevien kohteiden ja maisemien kuvaamiseen kertatarkennuksella

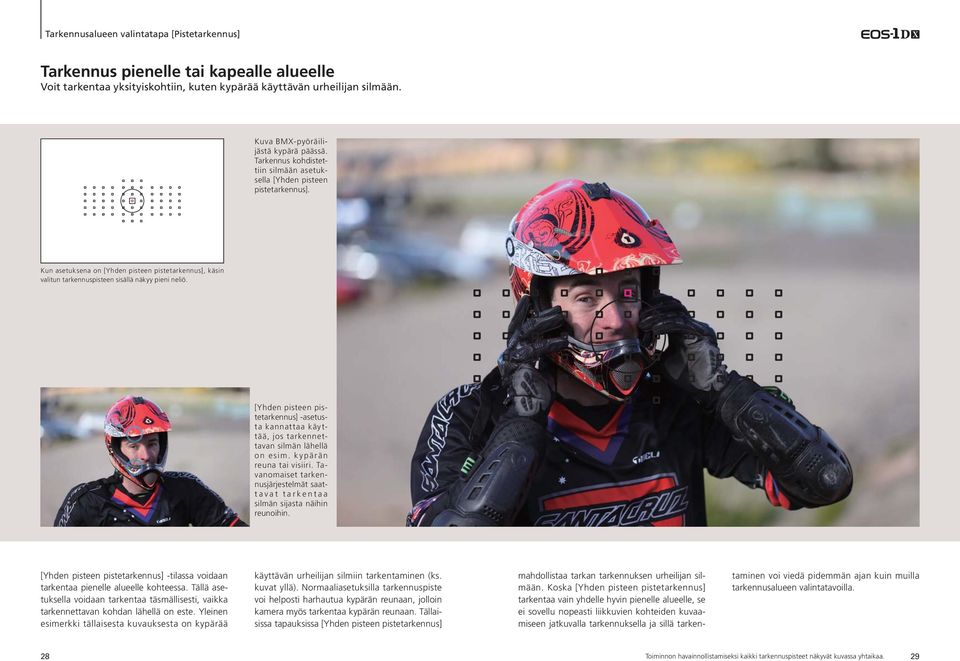

15 Tarkennusalueen valintatapa [Pistetarkennus] Tarkennus pienelle tai kapealle alueelle Voit tarkentaa yksityiskohtiin, kuten kypärää käyttävän urheilijan silmään. Kuva BMX-pyöräilijästä kypärä päässä. Tarkennus kohdistettiin silmään asetuksella [Yhden pisteen pistetarkennus]. Kun asetuksena on [Yhden pisteen pistetarkennus], käsin valitun tarkennuspisteen sisällä näkyy pieni neliö. [Yhden pisteen pistetarkennus] -asetusta kannattaa käyttää, jos tarkennettavan silmän lähellä on esim. kypärän reuna tai visiiri. Tavanomaiset tarkennusjärjestelmät saattavat tarkentaa silmän sijasta näihin reunoihin. [Yhden pisteen pistetarkennus] -tilassa voidaan tarkentaa pienelle alueelle kohteessa. Tällä asetuksella voidaan tarkentaa täsmällisesti, vaikka tarkennettavan kohdan lähellä on este. Yleinen esimerkki tällaisesta kuvauksesta on kypärää käyttävän urheilijan silmiin tarkentaminen (ks. kuvat yllä). Normaaliasetuksilla tarkennuspiste voi helposti harhautua kypärän reunaan, jolloin kamera myös tarkentaa kypärän reunaan. Tällaisissa tapauksissa [Yhden pisteen pistetarkennus] mahdollistaa tarkan tarkennuksen urheilijan silmään. Koska [Yhden pisteen pistetarkennus] tarkentaa vain yhdelle hyvin pienelle alueelle, se ei sovellu nopeasti liikkuvien kohteiden kuvaamiseen jatkuvalla tarkennuksella ja sillä tarkentaminen voi viedä pidemmän ajan kuin muilla tarkennusalueen valintatavoilla. 28 Toiminnon havainnollistamiseksi kaikki tarkennuspisteet näkyvät kuvassa yhtaikaa. 29

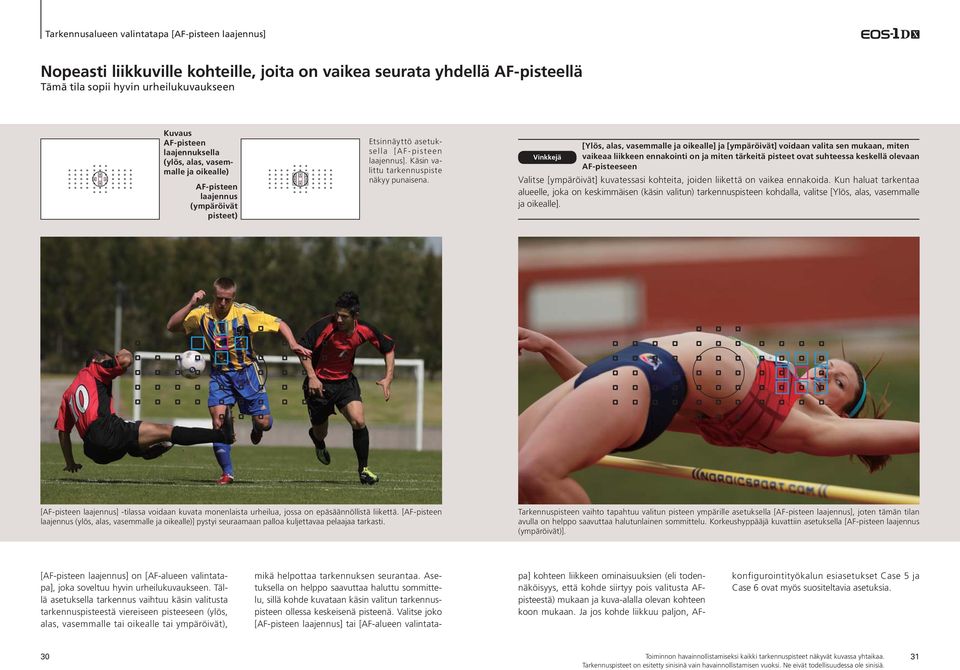

16 Tarkennusalueen valintatapa [AF-pisteen laajennus] Nopeasti liikkuville kohteille, joita on vaikea seurata yhdellä AF-pisteellä Tämä tila sopii hyvin urheilukuvaukseen Kuvaus AF-pisteen laajennuksella (ylös, alas, vasemmalle ja oikealle) AF-pisteen laajennus (ympäröivät pisteet) Etsinnäyttö asetuksella [AF-pisteen laajennus]. Käsin valittu tarkennuspiste näkyy punaisena. [Ylös, alas, vasemmalle ja oikealle] ja [ympäröivät] voidaan valita sen mukaan, miten Vinkkejä vaikeaa liikkeen ennakointi on ja miten tärkeitä pisteet ovat suhteessa keskellä olevaan AF-pisteeseen Valitse [ympäröivät] kuvatessasi kohteita, joiden liikettä on vaikea ennakoida. Kun haluat tarkentaa alueelle, joka on keskimmäisen (käsin valitun) tarkennuspisteen kohdalla, valitse [Ylös, alas, vasemmalle ja oikealle]. [AF-pisteen laajennus] -tilassa voidaan kuvata monenlaista urheilua, jossa on epäsäännöllistä liikettä. [AF-pisteen laajennus (ylös, alas, vasemmalle ja oikealle)] pystyi seuraamaan palloa kuljettavaa pelaajaa tarkasti. Tarkennuspisteen vaihto tapahtuu valitun pisteen ympärille asetuksella [AF-pisteen laajennus], joten tämän tilan avulla on helppo saavuttaa halutunlainen sommittelu. Korkeushyppääjä kuvattiin asetuksella [AF-pisteen laajennus (ympäröivät)]. [AF-pisteen laajennus] on [AF-alueen valintatapa], joka soveltuu hyvin urheilukuvaukseen. Tällä asetuksella tarkennus vaihtuu käsin valitusta tarkennuspisteestä viereiseen pisteeseen (ylös, alas, vasemmalle tai oikealle tai ympäröivät), mikä helpottaa tarkennuksen seurantaa. Asetuksella on helppo saavuttaa haluttu sommittelu, sillä kohde kuvataan käsin valitun tarkennuspisteen ollessa keskeisenä pisteenä. Valitse joko [AF-pisteen laajennus] tai [AF-alueen valintatapa] kohteen liikkeen ominaisuuksien (eli todennäköisyys, että kohde siirtyy pois valitusta AFpisteestä) mukaan ja kuva-alalla olevan kohteen koon mukaan. Ja jos kohde liikkuu paljon, AFkonfigurointityökalun esiasetukset Case 5 ja Case 6 ovat myös suositeltavia asetuksia. 30 Toiminnon havainnollistamiseksi kaikki tarkennuspisteet näkyvät kuvassa yhtaikaa. 31 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä.

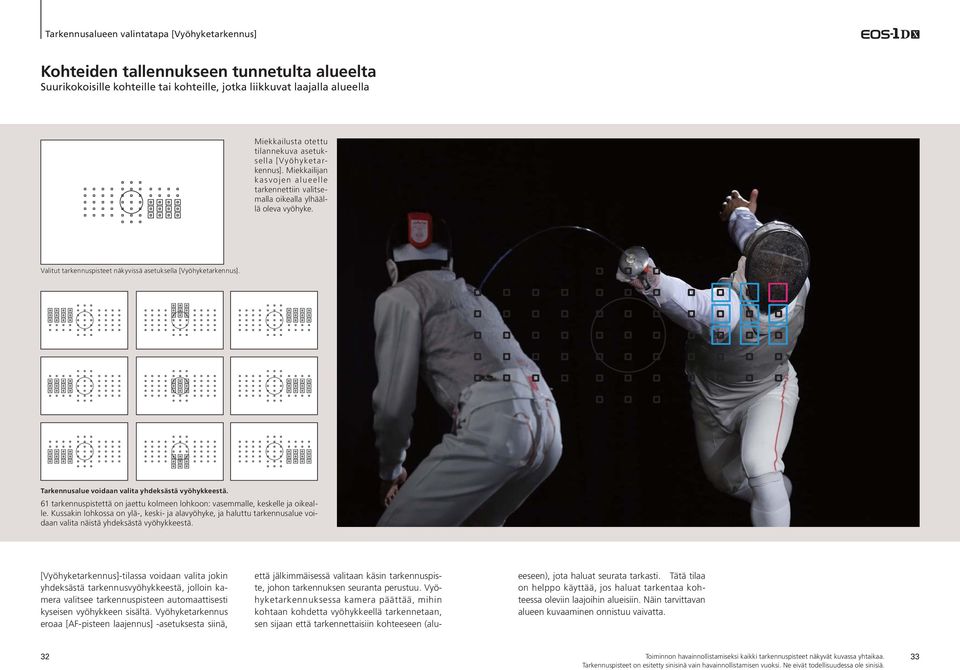

17 Tarkennusalueen valintatapa [Vyöhyketarkennus] Kohteiden tallennukseen tunnetulta alueelta Suurikokoisille kohteille tai kohteille, jotka liikkuvat laajalla alueella Miekkailusta otettu tilannekuva asetuksella [Vyöhyketarkennus]. Miekkailijan kasvojen alueelle tarkennettiin valitsemalla oikealla ylhäällä oleva vyöhyke. Valitut tarkennuspisteet näkyvissä asetuksella [Vyöhyketarkennus]. Tarkennusalue voidaan valita yhdeksästä vyöhykkeestä. 61 tarkennuspistettä on jaettu kolmeen lohkoon: vasemmalle, keskelle ja oikealle. Kussakin lohkossa on ylä-, keski- ja alavyöhyke, ja haluttu tarkennusalue voidaan valita näistä yhdeksästä vyöhykkeestä. [Vyöhyketarkennus]-tilassa voidaan valita jokin yhdeksästä tarkennusvyöhykkeestä, jolloin kamera valitsee tarkennuspisteen automaattisesti kyseisen vyöhykkeen sisältä. Vyöhyketarkennus eroaa [AF-pisteen laajennus] -asetuksesta siinä, että jälkimmäisessä valitaan käsin tarkennuspiste, johon tarkennuksen seuranta perustuu. Vyöhyketarkennuksessa kamera päättää, mihin kohtaan kohdetta vyöhykkeellä tarkennetaan, sen sijaan että tarkennettaisiin kohteeseen (alueeseen), jota haluat seurata tarkasti. Tätä tilaa on helppo käyttää, jos haluat tarkentaa kohteessa oleviin laajoihin alueisiin. Näin tarvittavan alueen kuvaaminen onnistuu vaivatta. 32 Toiminnon havainnollistamiseksi kaikki tarkennuspisteet näkyvät kuvassa yhtaikaa. 33 Tarkennuspisteet on esitetty sinisinä vain havainnollistamisen vuoksi. Ne eivät todellisuudessa ole sinisiä.

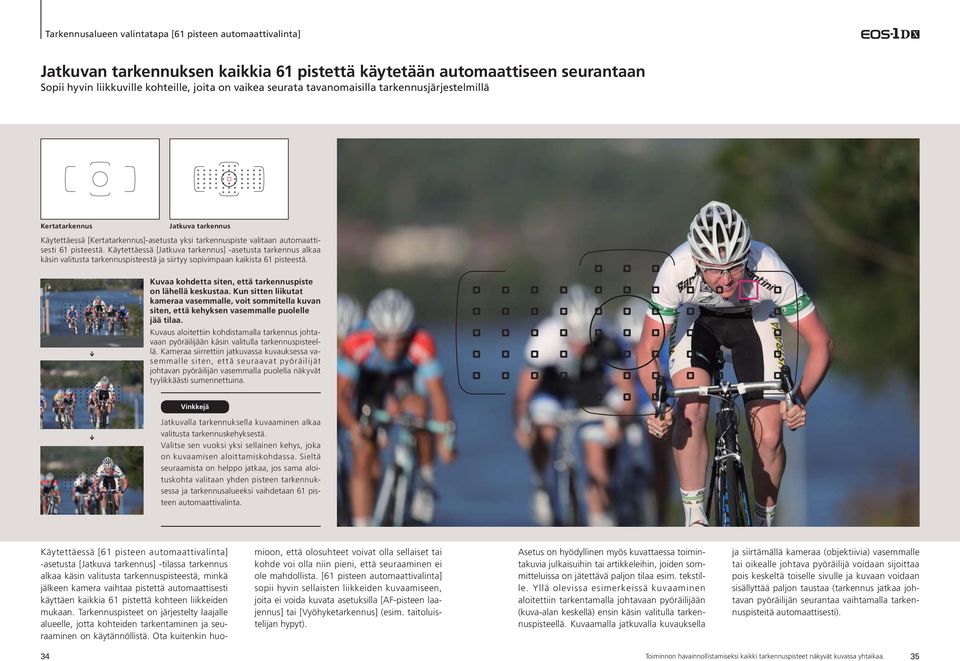

18 Tarkennusalueen valintatapa [61 pisteen automaattivalinta] Jatkuvan tarkennuksen kaikkia 61 pistettä käytetään automaattiseen seurantaan Sopii hyvin liikkuville kohteille, joita on vaikea seurata tavanomaisilla tarkennusjärjestelmillä Kertatarkennus Jatkuva tarkennus Käytettäessä [Kertatarkennus]-asetusta yksi tarkennuspiste valitaan automaattisesti 61 pisteestä. Käytettäessä [Jatkuva tarkennus] -asetusta tarkennus alkaa käsin valitusta tarkennuspisteestä ja siirtyy sopivimpaan kaikista 61 pisteestä. Kuvaa kohdetta siten, että tarkennuspiste on lähellä keskustaa. Kun sitten liikutat kameraa vasemmalle, voit sommitella kuvan siten, että kehyksen vasemmalle puolelle jää tilaa. Kuvaus aloitettiin kohdistamalla tarkennus johtavaan pyöräilijään käsin valitulla tarkennuspisteellä. Kameraa siirrettiin jatkuvassa kuvauksessa vasemmalle siten, että seuraavat pyöräilijät johtavan pyöräilijän vasemmalla puolella näkyvät tyylikkäästi sumennettuina. Vinkkejä Jatkuvalla tarkennuksella kuvaaminen alkaa valitusta tarkennuskehyksestä. Valitse sen vuoksi yksi sellainen kehys, joka on kuvaamisen aloittamiskohdassa. Sieltä seuraamista on helppo jatkaa, jos sama aloituskohta valitaan yhden pisteen tarkennuksessa ja tarkennusalueeksi vaihdetaan 61 pisteen automaattivalinta. Käytettäessä [61 pisteen automaattivalinta] -asetusta [Jatkuva tarkennus] -tilassa tarkennus alkaa käsin valitusta tarkennuspisteestä, minkä jälkeen kamera vaihtaa pistettä automaattisesti käyttäen kaikkia 61 pistettä kohteen liikkeiden mukaan. Tarkennuspisteet on järjestelty laajalle alueelle, jotta kohteiden tarkentaminen ja seuraaminen on käytännöllistä. Ota kuitenkin huomioon, että olosuhteet voivat olla sellaiset tai kohde voi olla niin pieni, että seuraaminen ei ole mahdollista. [61 pisteen automaattivalinta] sopii hyvin sellaisten liikkeiden kuvaamiseen, joita ei voida kuvata asetuksilla [AF-pisteen laajennus] tai [Vyöhyketarkennus] (esim. taitoluistelijan hypyt). Asetus on hyödyllinen myös kuvattaessa toimintakuvia julkaisuihin tai artikkeleihin, joiden sommitteluissa on jätettävä paljon tilaa esim. tekstille. Yllä olevissa esimerkeissä kuvaaminen aloitettiin tarkentamalla johtavaan pyöräilijään (kuva-alan keskellä) ensin käsin valitulla tarkennuspisteellä. Kuvaamalla jatkuvalla kuvauksella ja siirtämällä kameraa (objektiivia) vasemmalle tai oikealle johtava pyöräilijä voidaan sijoittaa pois keskeltä toiselle sivulle ja kuvaan voidaan sisällyttää paljon taustaa (tarkennus jatkaa johtavan pyöräilijän seurantaa vaihtamalla tarkennuspisteitä automaattisesti). 34 Toiminnon havainnollistamiseksi kaikki tarkennuspisteet näkyvät kuvassa yhtaikaa. 35

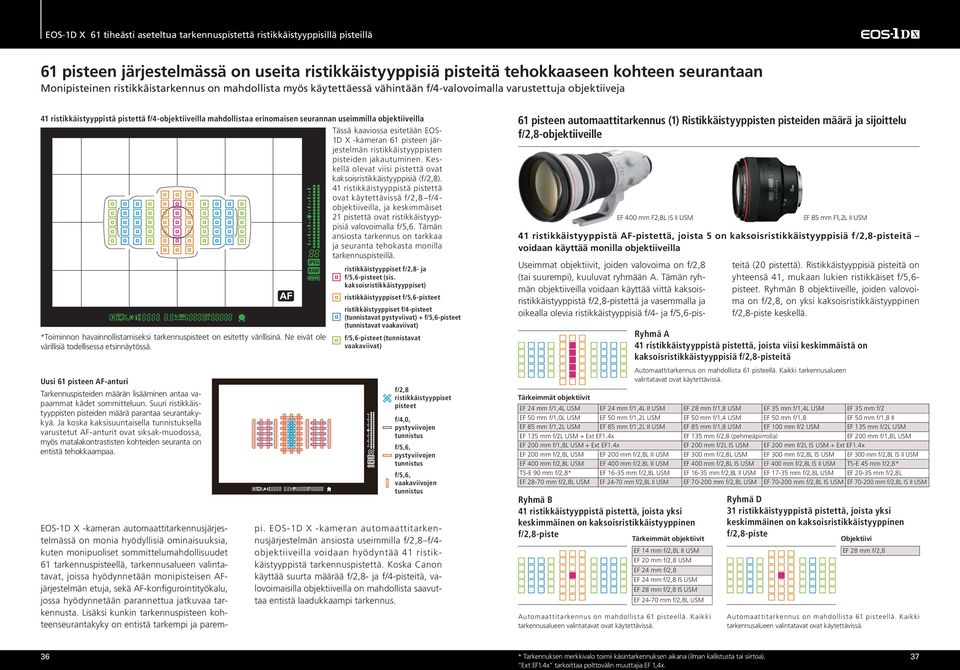

19 EOS-1D X 61 tiheästi aseteltua tarkennuspistettä ristikkäistyyppisillä pisteillä 61 pisteen järjestelmässä on useita ristikkäistyyppisiä pisteitä tehokkaaseen kohteen seurantaan Monipisteinen ristikkäistarkennus on mahdollista myös käytettäessä vähintään f/4-valovoimalla varustettuja objektiiveja 41 ristikkäistyyppistä pistettä f/4-objektiiveilla mahdollistaa erinomaisen seurannan useimmilla objektiiveilla Tässä kaaviossa esitetään EOS- 1D X -kameran 61 pisteen järjestelmän ristikkäistyyppisten pisteiden jakautuminen. Keskellä olevat viisi pistettä ovat kaksoisristikkäistyyppisiä (f/2,8). 41 ristikkäistyyppistä pistettä ovat käytettävissä f/2,8 f/4- objektiiveilla, ja keskimmäiset 21 pistettä ovat ristikkäistyyppisiä valovoimalla f/5,6. Tämän ansiosta tarkennus on tarkkaa ja seuranta tehokasta monilla tarkennuspisteillä. ristikkäistyyppiset f/2,8- ja f/5,6-pisteet (sis. kaksois ristikkäistyyppiset) ristikkäistyyppiset f/5,6-pisteet *Toiminnon havainnollistamiseksi tarkennuspisteet on esitetty värillisinä. Ne eivät ole värillisiä todellisessa etsinnäytössä. Uusi 61 pisteen AF-anturi Tarkennuspisteiden määrän lisääminen antaa vapaammat kädet sommitteluun. Suuri ristikkäistyyppisten pisteiden määrä parantaa seurantakykyä. Ja koska kaksisuuntaisella tunnistuksella varustetut AF-anturit ovat siksak-muodossa, myös matalakontrastisten kohteiden seuranta on entistä tehokkaampaa. EOS-1D X -kameran automaattitarkennusjärjestelmässä on monia hyödyllisiä ominaisuuksia, kuten monipuoliset sommittelumahdollisuudet 61 tarkennuspisteellä, tarkennusalueen valintatavat, joissa hyödynnetään monipisteisen AFjärjestelmän etuja, sekä AF-konfigurointityökalu, jossa hyödynnetään parannettua jatkuvaa tarkennusta. Lisäksi kunkin tarkennuspisteen kohteenseurantakyky on entistä tarkempi ja parem- ristikkäistyyppiset f/4-pisteet (tunnistavat pystyviivat) + f/5,6-pisteet (tunnistavat vaakaviivat) f/5,6-pisteet (tunnistavat vaakaviivat) f/2,8 ristikkäistyyppiset pisteet f/4,0, pystyviivojen tunnistus f/5,6, pystyviivojen tunnistus f/5,6, vaakaviivojen tunnistus Useimmat objektiivit, joiden valovoima on f/2,8 (tai suurempi), kuuluvat ryhmään A. Tämän ryhmän objektiiveilla voidaan käyttää viittä kaksoisristikkäistyyppistä f/2,8-pistettä ja vasemmalla ja oikealla olevia ristikkäistyyppisiä f/4- ja f/5,6-pispi. EOS-1D X -kameran automaattitarkennusjärjestelmän ansiosta useimmilla f/2,8 f/4- objektiiveilla voidaan hyödyntää 41 ristikkäistyyppistä tarkennuspistettä. Koska Canon käyttää suurta määrää f/2,8- ja f/4-pisteitä, valovoimaisilla objektiiveilla on mahdollista saavuttaa entistä laadukkaampi tarkennus. 61 pisteen automaattitarkennus (1) Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/2,8-objektiiveille 41 ristikkäistyyppistä AF-pistettä, joista 5 on kaksoisristikkäistyyppisiä f/2,8-pisteitä voidaan käyttää monilla objektiiveilla Tärkeimmät objektiivit EF 400 mm F2,8L IS II USM Ryhmä A 41 ristikkäistyyppistä pistettä, joista viisi keskimmäistä on kaksoisristikkäistyyppisiä f/2,8-pisteitä Automaattitarkennus on mahdollista 61 pisteellä. Kaikki tarkennusalueen valintatavat ovat käytettävissä. EF 24 mm f/1,4l USM EF 24 mm f/1,4l II USM EF 28 mm f/1,8 USM EF 35 mm f/1,4l USM EF 35 mm f/2 EF 50 mm f/1,0l USM EF 50 mm f/1,2l USM EF 50 mm f/1,4 USM EF 50 mm f/1,8 EF 50 mm f/1,8 II EF 85 mm f/1,2l USM EF 85 mm f/1,2l II USM EF 85 mm f/1,8 USM EF 100 mm f/2 USM EF 135 mm f/2l USM EF 135 mm f/2l USM + Ext EF1.4x EF 135 mm f/2,8 (pehmeäpiirrolla) EF 200 mm f/1,8l USM EF 200 mm f/1,8l USM + Ext EF1.4x EF 200 mm f/2l IS USM EF 200 mm f/2l IS USM + Ext EF1.4x EF 200 mm f/2,8l USM EF 200 mm f/2,8l II USM EF 300 mm f/2,8l USM EF 300 mm f/2,8l IS USM EF 300 mm f/2,8l IS II USM EF 400 mm f/2,8l USM EF 400 mm f/2,8l II USM EF 400 mm f/2,8l IS USM EF 400 mm f/2,8l IS II USM TS-E 45 mm f/2,8* TS-E 90 mm f/2,8* EF mm f/2,8l USM EF mm f/2,8l II USM EF mm f/2,8l USM EF mm f/2,8l EF mm f/2,8l USM EF mm f/2,8l II USM EF mm f/2,8l USM EF mm f/2,8l IS USM EF mm f/2,8l IS II USM Ryhmä B 41 ristikkäistyyppistä pistettä, joista yksi keskimmäinen on kaksoisristikkäistyyppinen f/2,8-piste Tärkeimmät objektiivit EF 14 mm f/2,8l II USM EF 20 mm f/2,8 USM EF 24 mm f/2,8 EF 24 mm f/2,8 IS USM EF 28 mm f/2,8 IS USM EF mm f/2,8l USM Automaattitarkennus on mahdollista 61 pisteellä. Kaikki tarkennusalueen valintatavat ovat käytettävissä. EF 85 mm F1,2L II USM teitä (20 pistettä). Ristikkäistyyppisiä pisteitä on yhteensä 41, mukaan lukien ristikkäiset f/5,6- pisteet. Ryhmän B objektiiveille, joiden valovoima on f/2,8, on yksi kaksoisristikkäistyyppinen f/2,8-piste keskellä. Ryhmä D 31 ristikkäistyyppistä pistettä, joista yksi keskimmäinen on kaksoisristikkäistyyppinen f/2,8-piste Objektiivi EF 28 mm f/2,8 Automaattitarkennus on mahdollista 61 pisteellä. Kaikki tarkennusalueen valintatavat ovat käytettävissä. 36 * Tarkennuksen merkkivalo toimii käsintarkennuksen aikana (ilman kallistusta tai siirtoa). 37 Ext EF1.4x tarkoittaa polttovälin muuttajia EF 1,4x.

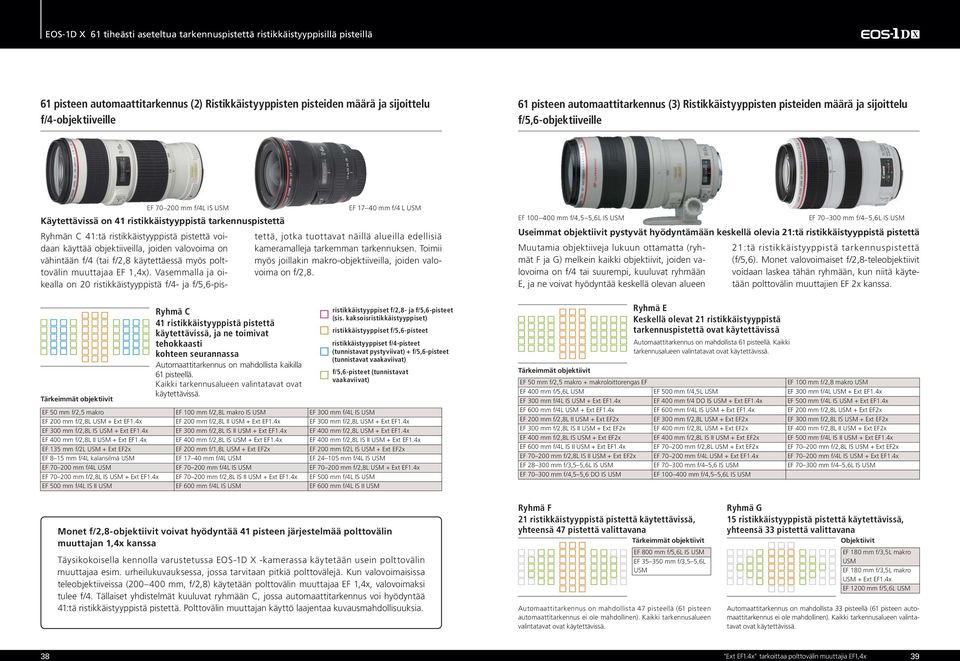

20 EOS-1D X 61 tiheästi aseteltua tarkennuspistettä ristikkäistyyppisillä pisteillä 61 pisteen automaattitarkennus (2) Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/4-objektiiveille 61 pisteen automaattitarkennus (3) Ristikkäistyyppisten pisteiden määrä ja sijoittelu f/5,6-objektiiveille Käytettävissä on 41 ristikkäistyyppistä tarkennuspistettä Tärkeimmät objektiivit EF mm f/4l IS USM Ryhmän C 41:tä ristikkäistyyppistä pistettä voidaan käyttää objektiiveilla, joiden valovoima on vähintään f/4 (tai f/2,8 käytettäessä myös polttovälin muuttajaa EF 1,4x). Vasemmalla ja oikealla on 20 ristikkäistyyppistä f/4- ja f/5,6-pis- Ryhmä C 41 ristikkäistyyppistä pistettä käytettävissä, ja ne toimivat tehokkaasti kohteen seurannassa Automaattitarkennus on mahdollista kaikilla 61 pisteellä. Kaikki tarkennusalueen valintatavat ovat käytettävissä. EF mm f/4 L USM tettä, jotka tuottavat näillä alueilla edellisiä kameramalleja tarkemman tarkennuksen. Toimii myös joillakin makro-objektiiveilla, joiden valovoima on f/2,8. ristikkäistyyppiset f/2,8- ja f/5,6-pisteet (sis. kaksoisristikkäistyyppiset) ristikkäistyyppiset f/5,6-pisteet ristikkäistyyppiset f/4-pisteet (tunnistavat pystyviivat) + f/5,6-pisteet (tunnistavat vaakaviivat) f/5,6-pisteet (tunnistavat vaakaviivat) EF 50 mm f/2,5 makro EF 100 mm f/2,8l makro IS USM EF 300 mm f/4l IS USM EF 200 mm f/2,8l USM + Ext EF1.4x EF 200 mm f/2,8l II USM + Ext EF1.4x EF 300 mm f/2,8l USM + Ext EF1.4x EF 300 mm f/2,8l IS USM + Ext EF1.4x EF 300 mm f/2,8l IS II USM + Ext EF1.4x EF 400 mm f/2,8l USM + Ext EF1.4x EF 400 mm f/2,8l II USM + Ext EF1.4x EF 400 mm f/2,8l IS USM + Ext EF1.4x EF 400 mm f/2,8l IS II USM + Ext EF1.4x EF 135 mm f/2l USM + Ext EF2x EF 200 mm f/1,8l USM + Ext EF2x EF 200 mm f/2l IS USM + Ext EF2x EF 8 15 mm f/4l kalansilmä USM EF mm f/4l USM EF mm f/4l IS USM EF mm f/4l USM EF mm f/4l IS USM EF mm f/2,8l USM + Ext EF1.4x EF mm f/2,8l IS USM + Ext EF1.4x EF mm f/2,8l IS II USM + Ext EF1.4x EF 500 mm f/4l IS USM EF 500 mm f/4l IS II USM EF 600 mm f/4l IS USM EF 600 mm f/4l IS II USM EF mm f/4,5 5,6L IS USM EF mm f/4 5,6L IS USM Useimmat objektiivit pystyvät hyödyntämään keskellä olevia 21:tä ristikkäistyyppistä pistettä Muutamia objektiiveja lukuun ottamatta (ryhmät F ja G) melkein kaikki objektiivit, joiden valovoima on f/4 tai suurempi, kuuluvat ryhmään E, ja ne voivat hyödyntää keskellä olevan alueen Ryhmä E Keskellä olevat 21 ristikkäistyyppistä tarkennuspistettä ovat käytettävissä Automaattitarkennus on mahdollista 61 pisteellä. Kaikki tarkennusalueen valintatavat ovat käytettävissä. 21:tä ristikkäistyyppistä tarkennuspistettä (f/5,6). Monet valovoimaiset f/2,8-teleobjektiivit voidaan laskea tähän ryhmään, kun niitä käytetään polttovälin muuttajien EF 2x kanssa. Tärkeimmät objektiivit EF 50 mm f/2,5 makro + makroloittorengas EF EF 100 mm f/2,8 makro USM EF 400 mm f/5,6l USM EF 500 mm f/4,5l USM EF 300 mm f/4l USM + Ext EF1.4x EF 300 mm f/4l IS USM + Ext EF1.4x EF 400 mm f/4 DO IS USM + Ext EF1.4x EF 500 mm f/4l IS USM + Ext EF1.4x EF 600 mm f/4l USM + Ext EF1.4x EF 600 mm f/4l IS USM + Ext EF1.4x EF 200 mm f/2,8l USM + Ext EF2x EF 200 mm f/2,8l II USM + Ext EF2x EF 300 mm f/2,8l USM + Ext EF2x EF 300 mm f/2,8l IS USM + Ext EF2x EF 300 mm f/2,8l IS II USM + Ext EF2x EF 400 mm f/2,8l USM + Ext EF2x EF 400 mm f/2,8l II USM + Ext EF2x EF 400 mm f/2,8l IS USM + Ext EF2x EF 400 mm f/2,8l IS II USM + Ext EF2x EF 500 mm f/4l IS II USM + Ext EF1.4x EF 600 mm f/4l IS II USM + Ext EF1.4x EF mm f/2,8l USM + Ext EF2x EF mm f/2,8l IS USM + Ext EF2x EF mm f/2,8l IS II USM + Ext EF2x EF mm f/4l USM + Ext EF1.4x EF mm f/4l IS USM + Ext EF1.4x EF mm f/3,5 5,6L IS USM EF mm f/4 5,6 IS USM EF mm f/4 5,6L IS USM EF mm f/4,5 5,6 DO IS USM EF mm f/4,5 5,6L IS USM Monet f/2,8-objektiivit voivat hyödyntää 41 pisteen järjestelmää polttovälin muuttajan 1,4x kanssa Täysikokoisella kennolla varustetussa EOS-1D X -kamerassa käytetään usein polttovälin muuttajaa esim. urheilukuvauksessa, jossa tarvitaan pitkiä polttovälejä. Kun valovoimaisissa teleobjektiiveissa ( mm, f/2,8) käytetään polttovälin muuttajaa EF 1,4x, valovoimaksi tulee f/4. Tällaiset yhdistelmät kuuluvat ryhmään C, jossa automaattitarkennus voi hyödyntää 41:tä ristikkäistyyppistä pistettä. Polttovälin muuttajan käyttö laajentaa kuvausmahdollisuuksia. Ryhmä F 21 ristikkäistyyppistä pistettä käytettävissä, yhteensä 47 pistettä valittavana Tärkeimmät objektiivit EF 800 mm f/5,6l IS USM EF mm f/3,5 5,6L USM Automaattitarkennus on mahdollista 47 pisteellä (61 pisteen automaattitarkennus ei ole mahdollinen). Kaikki tarkennusalueen valintatavat ovat käytettävissä. Ryhmä G 15 ristikkäistyyppistä pistettä käytettävissä, yhteensä 33 pistettä valittavana Objektiivit EF 180 mm f/3,5l makro USM EF 180 mm f/3,5l makro USM + Ext EF1.4x EF 1200 mm f/5,6l USM Automaattitarkennus on mahdollista 33 pisteellä (61 pisteen automaattitarkennus ei ole mahdollinen). Kaikki tarkennusalueen valintatavat ovat käytettävissä. 38 "Ext EF1.4x" tarkoittaa polttovälin muuttajia EF1,4x 39

21 Automaattitarkennuksen ja laukaisun ajoituksen asetus [AF2-/AF3-välilehti] Automaattitarkennuksen toiminnan ja kuvan/ tarkennuksen tärkeyden asetus Voit määrittää, onko etusijalla tarkennus vai laukaisun ajoitus Kuvan/tarkennuksen parametrit jatkuvassa tarkennuksessa [asetetaan AF2-välilehdellä] Kuvan/tarkennuksen parametrit kertatarkennuksella [asetetaan AF3-välilehdellä] Päätä, asetatko etusijalle tarkennuksen vai laukaisun ajoituksen Päätä, asetatko etusijalle tarkennuksen vai laukaisun ajoituksen 1 1. kuvan parametrit [AI-servon 1. kuvan tärkeys] [Kertatarkennuksen tärkeys] Yhtä tärkeät Tällä asetuksella tarkennus ja laukaisun ajoitus ovat yhtä tärkeät Laukaisu tärkeä Asetus asettaa laukaisun ajoituksen etusijalle ja ottaa kuvan, vaikka kohdetta ei ole tarkennettu. Toiminto sopii hyvin tilanteisiin, joissa haluat minimoida laukaisuviiveen tarkennuksen kustannuksella Tarkennus tärkeä Tämä asetus asettaa kohteen tarkentamisen etusijalle, eikä kuvaa voida ottaa, jos kohdetta ei ole tarkennettu. Toiminto sopii hyvin tilanteisiin, joissa tärkeintä on saada hyvin tarkennettuja kuvia. Tarkennus tärkeä Et voi ottaa kuvaa tarkentamatta ensin. Asetus sopii hyvin tilanteisiin, joissa haluat kuvata vasta kun kohde on tarkennettu. Laukaisu tärkeä Laukaisun ajoitus on etusijalla tarkennuksen sijasta. Asetusta suositellaan vain tilanteisiin, joissa on tärkeää saada edes jonkinlainen kuva eikä tarkennuksella ole väliä. 2 Parametrit jatkuvassa kuvauksessa [AI-servon 2. kuvan tärkeys] Yhtä tärkeät Tällä asetuksella tarkennus ja kuvausnopeus ovat yhtä tärkeitä jatkuvan kuvauksen aikana. Jatkuvan kuvauksen nopeus saattaa tosin hidastua heikossa valaistuksessa tai kontrastin ollessa alhainen. Kuvausnopeus tärkeä Jatkuvan kuvauksen nopeus on etusijalla tarkennuksen sijasta. Jatkuvan kuvauksen nopeus ei hidastu. Asetus sopii hyvin tilanteisiin, joissa kuvien välissä on oltava kiinteä aikaväli. Tarkennus tärkeä Tarkennus on etusijalla jatkuvan kuvauksen nopeuden sijasta. Kuvaa ei voida ottaa, ellei sitä ole tarkennettu, mikä hidastaa jatkuvan kuvauksen nopeutta huomattavasti. Asetus sopii hyvin tilanteisiin, joissa haluat kuvata vasta kun kohde on tarkennettu. [AF2]- ja [AF3]-välilehdillä on automaattitarkennuksen toimintaan ja laukaisun ajoitukseen liittyviä asetuksia. Näillä asetuksilla on mahdollista määrittää, onko etusijalla automaattitarkennus vai laukaisun ajoitus (vai ovatko ne yhtä tärkeitä). [AF2]-välilehdellä on jatkuvan tarkennuksen parametrit [AI-servon 1. kuvan tärkeys] ja [AI-servon 2. kuvan tärkeys]. Tarkennuksen ja laukaisun tärkeys voidaan määrittää sekä 1. kuvalle että seuraaville kuville jatkuvassa kuvauksessa. [Tarkennus tärkeä] -asetuksella kuvan ottamista viivästetään, kunnes kamera on tarkentanut kohteeseen (voi kestää vain muutaman millisekunnin). Asetuksilla [Laukaisu tärkeä / Kuvausnopeus tärkeä] kuva otetaan heti odottamatta tarkennusta, jolloin kuvista saattaa tulla epätarkkoja. Oletusasetus [Tasapaino tärkeä] asettaa molemmat parametrit yhtä tärkeiksi (tarkennus tapahtuu ilman pitkää laukaisuviivettä), mikä sopii useimpiin kuvaustilanteisiin. Käytettäessä kertatarkennusta kuvauksen tärkeysjärjestystä voidaan muuttaa myös [AF3]-välilehden [Kertatarkennuksen tärkeys] -asetuksella. Tarkennuksen ja laukaisun ajoituksen tärkeyttä voidaan muuttaa samalla tavalla kuin jatkuvassa tarkennuksessa. Siinä ei kuitenkaan ole [Tasapaino tärkeä] -asetusta, ja oletusasetuksena on [Tarkennus tärkeä]

22 Tarkennuspisteen asetuksen ja rekisteröinnin käyttö Tarkennuspisteiden automaattinen vaihto vaaka- ja pystykuvauksessa Tarkennuspisteiden esiasetus helpottaa halutun sommittelun tallennusta vaaka- ja pystykuvauksessa Aseta tarkennuspisteet molemmille asennoille [AF4]-välilehden [Asentokohtainen tarkennuspiste] -asetuksella Asetusvaiheet 1 Valitse [Valitse eri AF-pisteet] kohdassa [Asentokohtainen tarkennuspiste] 2 Muuta kameran asentoa ja valitse haluamasi tarkennuspiste tai -tila 3 A Kamera vaakaasennossa B Pystyasento kahva ylhäällä C Pystyasento kahva alhaalla Kun kameran asentoa muutetaan, asetetut tarkennuspisteet ja -tilat vaihtuvat automaattisesti Valitse ensin [Valitse eri AF-pisteet] kohdassa [Asentokohtainen tarkennuspiste] Valitse sitten tarkennusalueen valintatapa ja käsin valittava tarkennuspiste kullekin asennolle: A) vaaka-asento, B) pystyasento kahva ylhäällä, ja tarvittaessa C) pystyasento kahva alhaalla. Kamera muistaa asetukset ja vaihtaa tilaa ja tarkennuspisteitä automaattisesti asennon mukaan. Huom.: Muista, että tämä asetus on käytössä Kuvattaessa eri kameran asennoilla kamera vaihtaa tarkennusalueen valintatapaa ja käsin valittua tarkennuspistettä muistaen viimeisen asetuksen. Sen vuoksi kannattaa tarkistaa ennen kuvaamista, mikä tarkennuspiste on käytössä. Tämä kuva otettiin sellaisella asentoasetuksella, että kameran ollessa vaaka-asennossa käytössä oli keskimmäinen tarkennuspiste. Mutta kun kamera oli pystyasennossa kahva ylhäällä, käytössä oli alhaalla keskellä oleva tarkennuspiste. Rytmisessä voimistelussa pää saattaa olla lähellä lattiaa, joten tarkennuspiste valittiin etukäteen tätä silmällä pitäen. Urheilutapahtumissa ja konserteissa kuvataan usein siten, että kameran asentoa vaihdetaan vaaka- ja pystyasennon välillä. EOS-1D X -kamerassa on peräti 61 käsin valittavaa tarkennuspistettä. Se antaa paljon mahdollisuuksia sommitteluun. Jos valitset vaaka-asennossa esimerkiksi ylhäällä vasemmalla olevan tarkennuspisteen ja käännät kameran pystyasentoon kahva ylhäällä, tarkennuspiste päätyy alas vasemmalle. Jos haluat kuvata urheilijan koko vartalon ja tarkentaa kasvoihin, joudut nopeasti valitsemaan jonkin toisen tarkennuspisteen. Tällaisissa tapauksissa kannattaa käyttää omia tarkennuspisteasetuksia kullekin asennolle. Valitsemalla [Valitse eri AFpisteet] kohdassa [Asentokohtainen tarkennuspiste] tarkennusalueen valintatavoille ja käsin valittaville tarkennuspisteille voidaan tallentaa omat asetukset muistiin. Jos edellisessä esimerkissä valitset ennalta ylhäällä keskellä olevan tarkennuspisteen kameran ollessa pystyasennossa kahva ylhäällä ja myöhemmin käännät kameran vaaka-asennosta pystyasentoon, saat tarkennuspisteen heti samaan linjaan kasvojen kanssa. Kun kuvittelet sommittelun mielessäsi ja asetat sopivan tarkennuspisteen tai -tilan etukäteen, voit jatkaa kuvaamista sujuvasti vaihtaessasi kameran asentoa
