1 EF16-35mm f/2.8l II USM FIN Käyttöohjeet

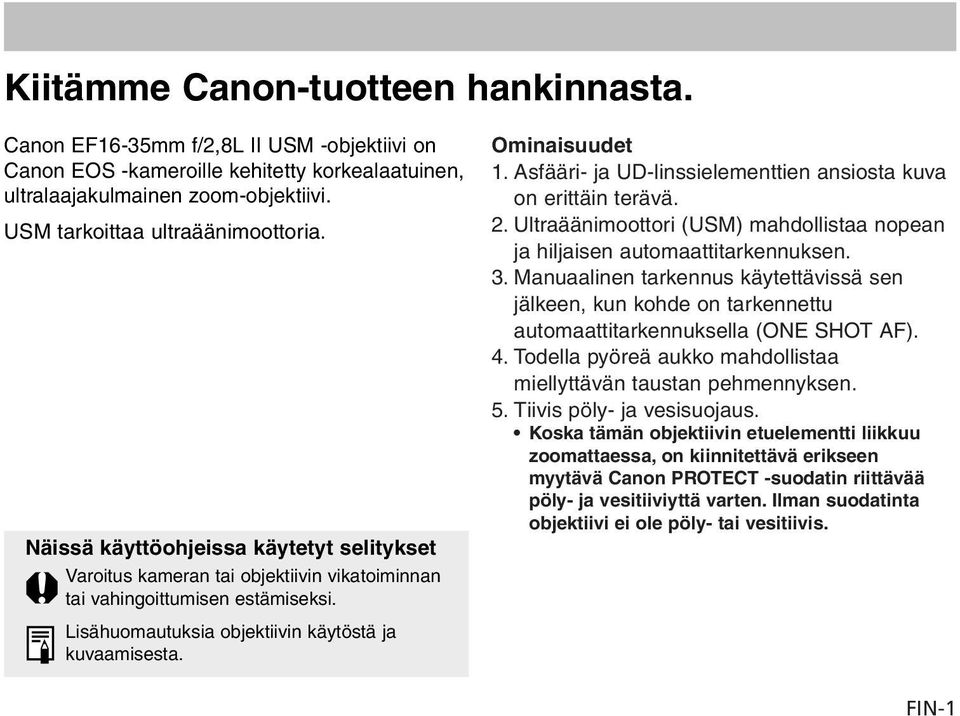

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF16-35mm f/2,8l II USM -objektiivi on Canon EOS -kameroille kehitetty korkealaatuinen, ultralaajakulmainen zoom-objektiivi. USM tarkoittaa ultraäänimoottoria. Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. Ominaisuudet 1. Asfääri- ja UD-linssielementtien ansiosta kuva on erittäin terävä. 2. Ultraäänimoottori (USM) mahdollistaa nopean ja hiljaisen automaattitarkennuksen. 3. Manuaalinen tarkennus käytettävissä sen jälkeen, kun kohde on tarkennettu automaattitarkennuksella (ONE SHOT AF). 4. Todella pyöreä aukko mahdollistaa miellyttävän taustan pehmennyksen. 5. Tiivis pöly- ja vesisuojaus. Koska tämän objektiivin etuelementti liikkuu zoomattaessa, on kiinnitettävä erikseen myytävä Canon PROTECT -suodatin riittävää pöly- ja vesitiiviyttä varten. Ilman suodatinta objektiivi ei ole pöly- tai vesitiivis. FIN-1

3 a Huomautuksia turvallisuutta varten a Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivin pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin epäkuntoon menemisen. FIN-2

4 Osien nimet Tarkennusmuodon kytkin ( 5) Vastavalosuojan asennuspaikka ( 7) Etäisyysasteikko ( 6) Zoomausrengas ( 5) Suodattimen asennuskierre ( 7) Liitinpinnat ( 4) Tarkennusrengas ( 5) Objektiivin asennusmerkki ( 4) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). FIN-3

5 1. Objektiivin asennus ja poisto Katso kameran käyttöohjeista ohjeet objektiivin asentamisesta ja irrottamisesta. Objektiivin asennusrenkaassa on kumirengas, joka parantaa vesi- ja pölysuojausta. Tämä kumirengas saattaa hangata hieman kameran objektiivin kiinnityspaikkaa, mutta tämä ei aiheuta ongelmia. Jos kumirengas kuluu, sen vaihto veloitusta vastaan on mahdollista Canonhuoltamossa. Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja sähköliitinpinnat eivät naarmutu. Jos liitinpinnat likaantuvat, naarmuttuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan K-merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. FIN-4

6 2. Tarkennusmuodon säätö 3. Zoomaus Kun haluat kuvata automaattitarkennuksella (AF), aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää vain manuaalista tarkennusta (MF), aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Tarkennusrengas toimii aina riippumatta tarkennusmuodosta. Zoomaa kääntämällä objektiivin zoomausrengasta. Suorita zoomaus ennen tarkennusta. Zoomausrenkaan asennon muuttaminen tarkennuksen jälkeen saattaa vaikuttaa tarkennukseen. Kun on tarkennettu automaattitarkennuksella ONE SHOT AF -tilassa, tarkenna manuaalisesti painamalla suljinpainike puolitiehen ja kääntämällä tarkennusrengasta. (Täysiaikainen manuaalinen tarkennus) FIN-5

7 4. Äärettömyyden etäisyysmerkki 5. Infrapunaindeksi Äärettömyyden etäisyysmerkki Etäisyysmerkki Kompensoidaan äärettömään tapahtuvan tarkennuksen tarkennuspisteen siirtyminen, mikä on tulosta lämpötilan muutoksesta. Tavallisessa lämpötilassa ääretön on piste, jossa L-merkin vertikaalinen viiva on samalla kohdalla kuin etäisyysasteikon etäisyysmerkki. Jotta manuaalinen tarkennus äärettömän etäisyyden kohteisiin olisi tarkka, katso tähtäimestä samalla, kun käännät tarkennusrengasta. Infrapunaindeksi korjaa tarkennussäädön käytettäessä mustavalkoista infrapunafilmiä. Tarkenna kohteeseen manuaalisesti ja säädä etäisyyssäätöä sitten siirtämällä tarkennusrengas vastaavan infrapunaindeksin merkin kohtaan. Joissakin EOS-kameroissa ei voi käyttää infrapunafilmiä. Katso EOS-kamerasi käyttöohjeita. Infrapunaindeksiasento pohjautuu 800 nm aaltopituudelle. Kompensointimäärä vaihtelee riippuen polttovälistä. Käytä merkittyä polttoväliä viitteenä kompensointimäärän säädössä. Noudata aina valmistajan ohjeita, kun käytät infrapunafilmiä. Käytä punaista suodatinta myös kuvaa otettaessa. FIN-6

8 6. Vastavalosuoja 7. Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Jotta saadaan varmistettua pöly- ja vesitiiviys, kiinnitä Canon-suojasuodatin (82 mm). Vain yksi suodatin voidaan kiinnittää. Jos tarvitaan polarisointisuodatinta, käytä Canon pyöröpolarisointisuodatinta (82mm). Vastavalosuoja EW-88 pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivia myös sateelta, lumelta ja pölyltä. Vastavalosuoja kiinnitetään sovittamalla sen kiinnityskohdan merkki objektiivin edessä olevan punaisen pisteen kohdalle ja kääntämällä vastavalosuojaa sitten nuolen osoittamalla tavalla, kunnes objektiivin punainen piste on vastavalosuojan pysäytysmerkin kohdalla. Vastavalosuoja voidaan kääntää toisin päin säilytystä varten. Osa kuvasta saattaa jäädä pois, jos vastavalosuojaa ei kiinnitetä oikein. Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki. FIN-7

9 8. Loittorenkaat (myydään erikseen) Loittorengas EF12 II tai EF25 II voidaan kiinnittää suurennoksia varten. Kuvausetäisyys ja suurennos on näytetty alla. EF 12 ll EF 25 ll Kamera - kohde- Suurennos etäisyys (mm) Lähelle Kauas Lähelle Kauas 16 mm Yhteensopimaton 35 mm ,62 0,36 16 mm Yhteensopimaton 35 mm ,11 0,80 Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-8

10 Tekniset tiedot Polttoväli/aukko Objektiivin rakenne Pienin aukko f/ mm f/2,8 12 ryhmää, 16 elementtiä Kuvakulma Vino: Pysty: Vaaka: Lähin tarkennusetäisyys Maksimi suurennoskerroin Näkökenttä Suodattimen halkaisija Suurin halkaisija ja pituus Paino Vastavalosuoja Objektiivin suojus Laukku 0,28 m 0,22 (35 mm:llä) mm mm (0,28 m:llä) 82 mm 88,5 111,6 mm 635 g EW-88 E-82U LP1319 Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Objektiivin suojus ja pölysuojus lisäävät pituutta 21,5 mm. Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita. EF1,4X II/EF2X II -telejatkeita ei voi käyttää tämän objektiivin kanssa. 250D/500D lähikuvaobjektiiveissa ei myöskään ole sopivaa kokoa. Aukkosäädöt on määritetty kamerassa. Kaikki ilmoitetut mittaustiedot on mitattu Canonin standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-9

11 CT CANON INC. 2006
