1 EF-S18-55mm f/ IS FIN Käyttöohjeet

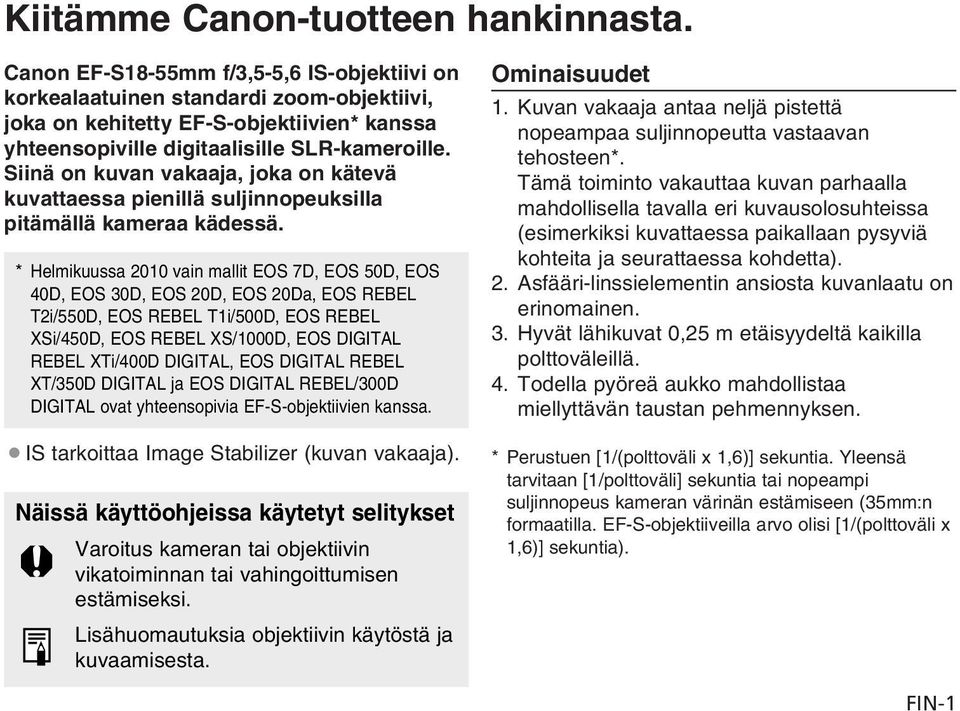

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF-S18-55mm f/3,5-5,6 IS-objektiivi on korkealaatuinen standardi zoom-objektiivi, joka on kehitetty EF-S-objektiivien* kanssa yhteensopiville digitaalisille SLR-kameroille. Siinä on kuvan vakaaja, joka on kätevä kuvattaessa pienillä suljinnopeuksilla pitämällä kameraa kädessä. * Helmikuussa 2010 vain mallit EOS 7D, EOS 50D, EOS 40D, EOS 30D, EOS 20D, EOS 20Da, EOS REBEL T2i/550D, EOS REBEL T1i/500D, EOS REBEL XSi/450D, EOS REBEL XS/1000D, EOS DIGITAL REBEL XTi/400D DIGITAL, EOS DIGITAL REBEL XT/350D DIGITAL ja EOS DIGITAL REBEL/300D DIGITAL ovat yhteensopivia EF-S-objektiivien kanssa. IS tarkoittaa Image Stabilizer (kuvan vakaaja). Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. Ominaisuudet 1. Kuvan vakaaja antaa neljä pistettä nopeampaa suljinnopeutta vastaavan tehosteen*. Tämä toiminto vakauttaa kuvan parhaalla mahdollisella tavalla eri kuvausolosuhteissa (esimerkiksi kuvattaessa paikallaan pysyviä kohteita ja seurattaessa kohdetta). 2. Asfääri-linssielementin ansiosta kuvanlaatu on erinomainen. 3. Hyvät lähikuvat 0,25 m etäisyydeltä kaikilla polttoväleillä. 4. Todella pyöreä aukko mahdollistaa miellyttävän taustan pehmennyksen. * Perustuen [1/(polttoväli x 1,6)] sekuntia. Yleensä tarvitaan [1/polttoväli] sekuntia tai nopeampi suljinnopeus kameran värinän estämiseen (35mm:n formaatilla. EF-S-objektiiveilla arvo olisi [1/(polttoväli x 1,6)] sekuntia). FIN-1

3 a Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivin pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin epäkuntoon menemisen. FIN-2

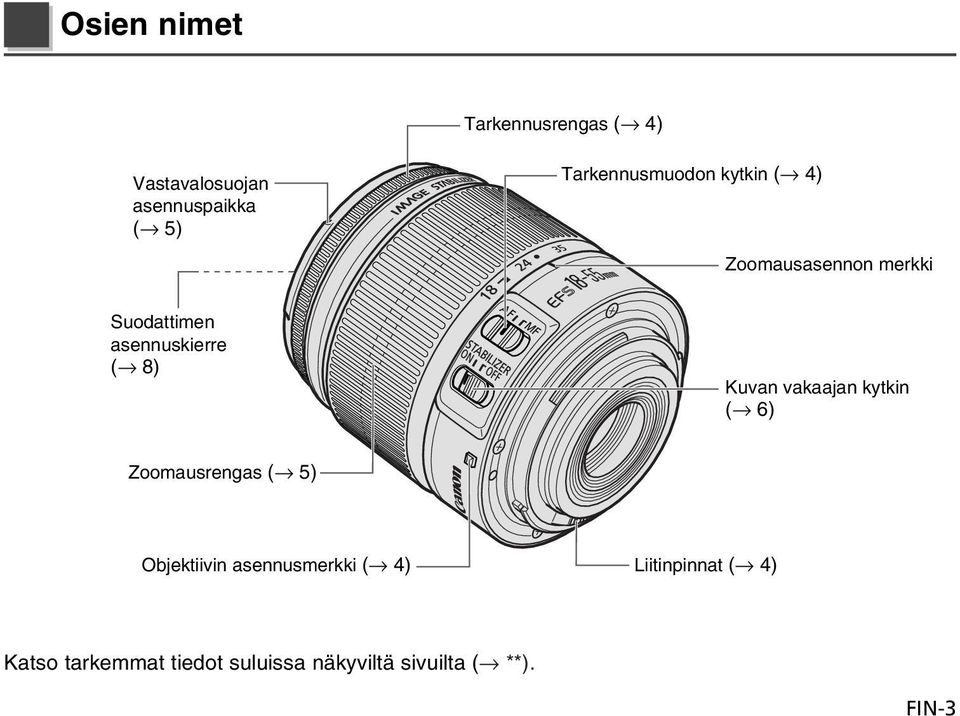

4 Osien nimet Tarkennusrengas ( 4) Vastavalosuojan asennuspaikka ( 5) Tarkennusmuodon kytkin ( 4) Zoomausasennon merkki Suodattimen asennuskierre ( 8) Kuvan vakaajan kytkin ( 6) Zoomausrengas ( 5) Objektiivin asennusmerkki ( 4) Liitinpinnat ( 4) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). FIN-3

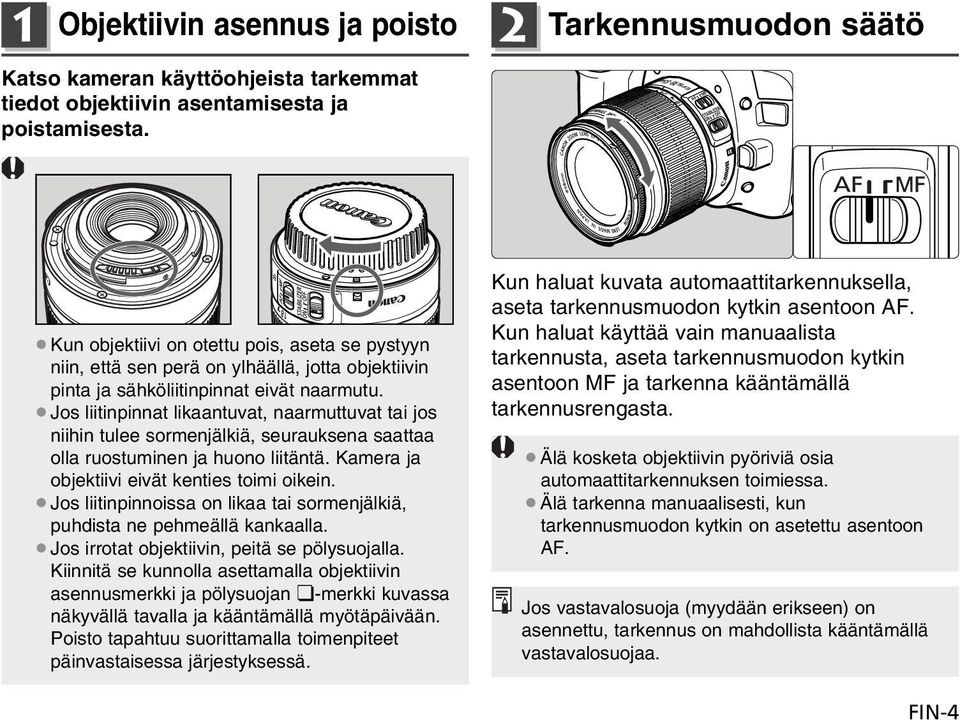

5 1 Objektiivin asennus ja poisto Katso kameran käyttöohjeista tarkemmat tiedot objektiivin asentamisesta ja poistamisesta. 2 Tarkennusmuodon säätö Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja sähköliitinpinnat eivät naarmutu. Jos liitinpinnat likaantuvat, naarmuttuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan -merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Kun haluat kuvata automaattitarkennuksella, aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää vain manuaalista tarkennusta, aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Älä kosketa objektiivin pyöriviä osia automaattitarkennuksen toimiessa. Älä tarkenna manuaalisesti, kun tarkennusmuodon kytkin on asetettu asentoon AF. Jos vastavalosuoja (myydään erikseen) on asennettu, tarkennus on mahdollista kääntämällä vastavalosuojaa. FIN-4

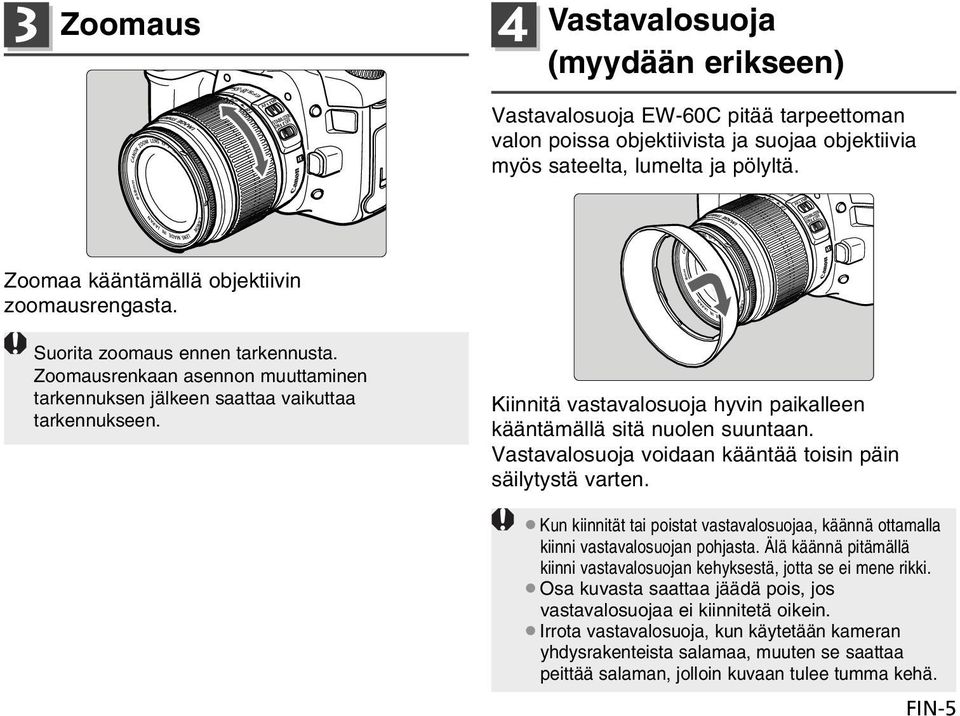

6 3 Zoomaus 4 Vastavalosuoja (myydään erikseen) Vastavalosuoja EW-60C pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivia myös sateelta, lumelta ja pölyltä. Zoomaa kääntämällä objektiivin zoomausrengasta. Suorita zoomaus ennen tarkennusta. Zoomausrenkaan asennon muuttaminen tarkennuksen jälkeen saattaa vaikuttaa tarkennukseen. Kiinnitä vastavalosuoja hyvin paikalleen kääntämällä sitä nuolen suuntaan. Vastavalosuoja voidaan kääntää toisin päin säilytystä varten. Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki. Osa kuvasta saattaa jäädä pois, jos vastavalosuojaa ei kiinnitetä oikein. Irrota vastavalosuoja, kun käytetään kameran yhdysrakenteista salamaa, muuten se saattaa peittää salaman, jolloin kuvaan tulee tumma kehä. FIN-5

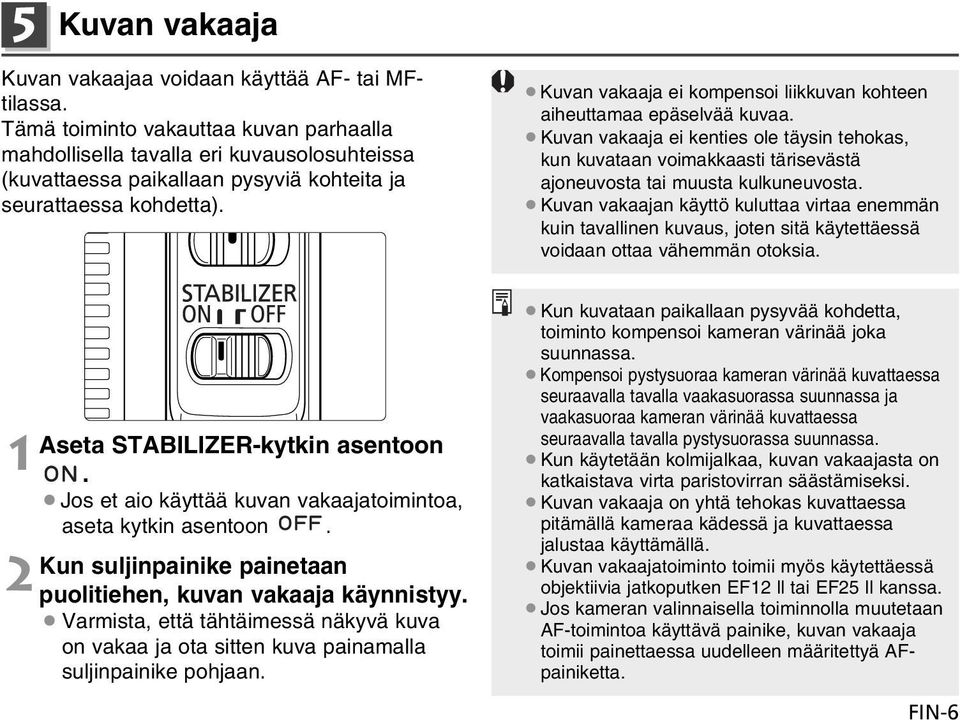

7 5 Kuvan vakaaja Kuvan vakaajaa voidaan käyttää AF- tai MFtilassa. Tämä toiminto vakauttaa kuvan parhaalla mahdollisella tavalla eri kuvausolosuhteissa (kuvattaessa paikallaan pysyviä kohteita ja seurattaessa kohdetta). Kuvan vakaaja ei kompensoi liikkuvan kohteen aiheuttamaa epäselvää kuvaa. Kuvan vakaaja ei kenties ole täysin tehokas, kun kuvataan voimakkaasti tärisevästä ajoneuvosta tai muusta kulkuneuvosta. Kuvan vakaajan käyttö kuluttaa virtaa enemmän kuin tavallinen kuvaus, joten sitä käytettäessä voidaan ottaa vähemmän otoksia. 1 Aseta STABILIZER-kytkin asentoon. Jos et aio käyttää kuvan vakaajatoimintoa, aseta kytkin asentoon. Kun suljinpainike painetaan 2 puolitiehen, kuvan vakaaja käynnistyy. Varmista, että tähtäimessä näkyvä kuva on vakaa ja ota sitten kuva painamalla suljinpainike pohjaan. Kun kuvataan paikallaan pysyvää kohdetta, toiminto kompensoi kameran värinää joka suunnassa. Kompensoi pystysuoraa kameran värinää kuvattaessa seuraavalla tavalla vaakasuorassa suunnassa ja vaakasuoraa kameran värinää kuvattaessa seuraavalla tavalla pystysuorassa suunnassa. Kun käytetään kolmijalkaa, kuvan vakaajasta on katkaistava virta paristovirran säästämiseksi. Kuvan vakaaja on yhtä tehokas kuvattaessa pitämällä kameraa kädessä ja kuvattaessa jalustaa käyttämällä. Kuvan vakaajatoiminto toimii myös käytettäessä objektiivia jatkoputken EF12 ll tai EF25 ll kanssa. Jos kameran valinnaisella toiminnolla muutetaan AF-toimintoa käyttävä painike, kuvan vakaaja toimii painettaessa uudelleen määritettyä AFpainiketta. FIN-6

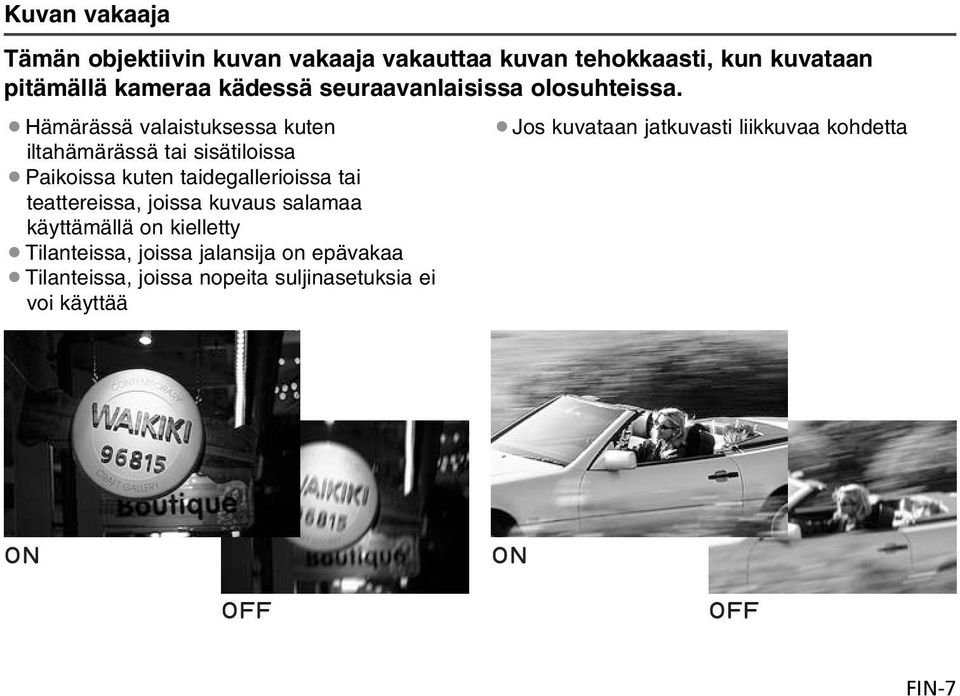

8 Kuvan vakaaja Tämän objektiivin kuvan vakaaja vakauttaa kuvan tehokkaasti, kun kuvataan pitämällä kameraa kädessä seuraavanlaisissa olosuhteissa. Hämärässä valaistuksessa kuten iltahämärässä tai sisätiloissa Paikoissa kuten taidegallerioissa tai teattereissa, joissa kuvaus salamaa käyttämällä on kielletty Tilanteissa, joissa jalansija on epävakaa Tilanteissa, joissa nopeita suljinasetuksia ei voi käyttää Jos kuvataan jatkuvasti liikkuvaa kohdetta FIN-7

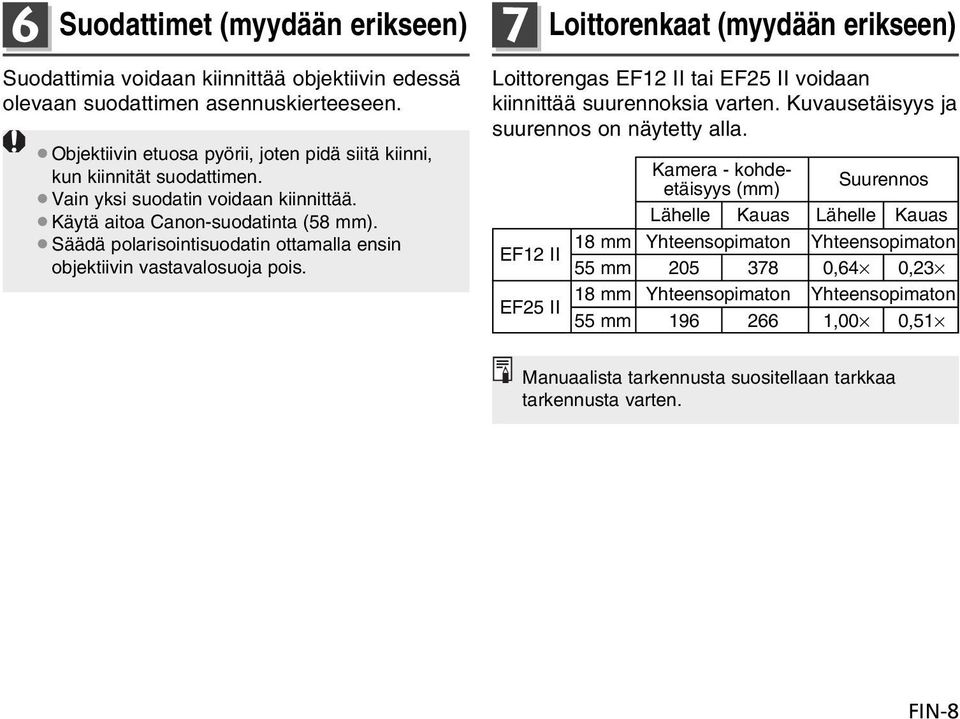

9 6 Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Objektiivin etuosa pyörii, joten pidä siitä kiinni, kun kiinnität suodattimen. Vain yksi suodatin voidaan kiinnittää. Käytä aitoa Canon-suodatinta (58 mm). Säädä polarisointisuodatin ottamalla ensin objektiivin vastavalosuoja pois. 7 Loittorenkaat (myydään erikseen) Loittorengas EF12 II tai EF25 II voidaan kiinnittää suurennoksia varten. Kuvausetäisyys ja suurennos on näytetty alla. Kamera - kohdeetäisyys (mm) Suurennos Lähelle Kauas Lähelle Kauas EF12 II 18 mm Yhteensopimaton Yhteensopimaton 55 mm ,64 0,23 EF25 II 18 mm Yhteensopimaton Yhteensopimaton 55 mm ,00 0,51 Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-8

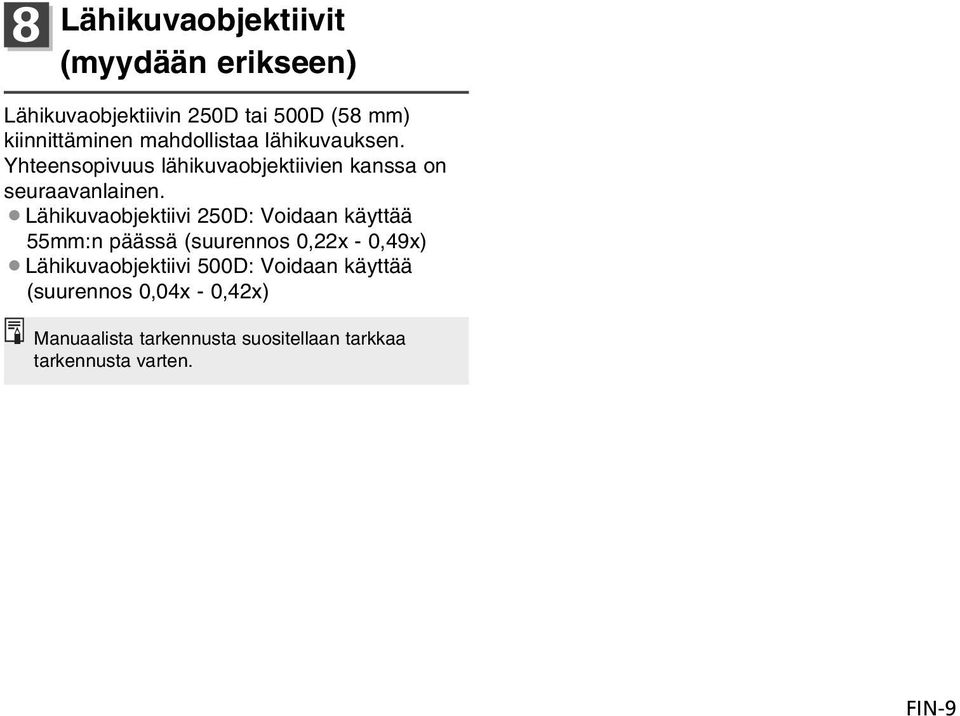

10 8 Lähikuvaobjektiivit (myydään erikseen) Lähikuvaobjektiivin 250D tai 500D (58 mm) kiinnittäminen mahdollistaa lähikuvauksen. Yhteensopivuus lähikuvaobjektiivien kanssa on seuraavanlainen. Lähikuvaobjektiivi 250D: Voidaan käyttää 55mm:n päässä (suurennos 0,22x - 0,49x) Lähikuvaobjektiivi 500D: Voidaan käyttää (suurennos 0,04x - 0,42x) Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-9

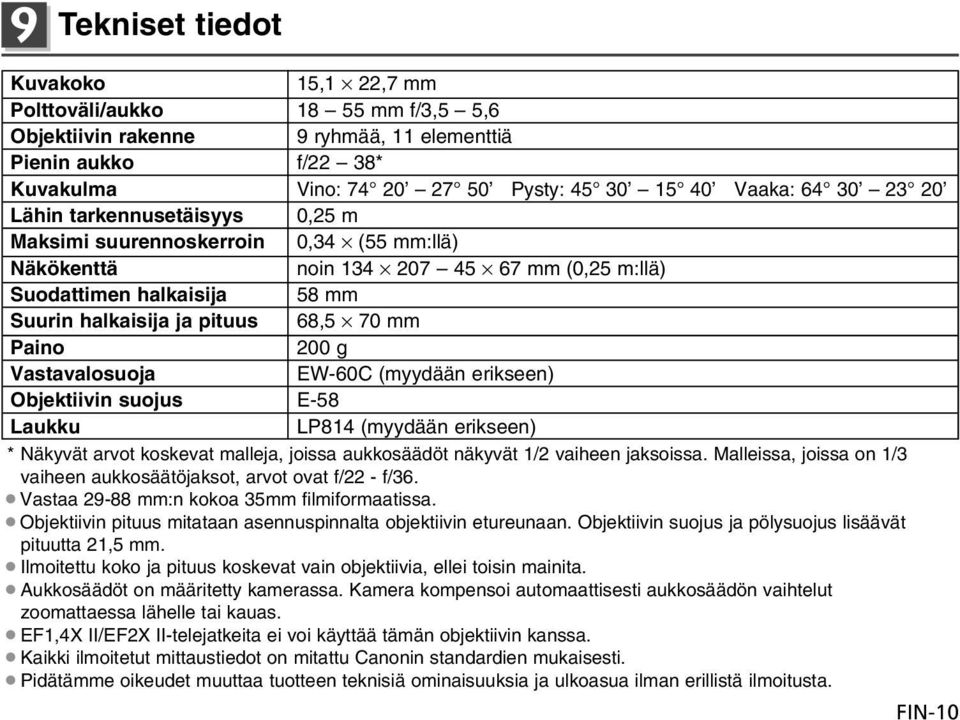

11 9 Tekniset tiedot Kuvakoko 15,1 22,7 mm Polttoväli/aukko mm f/3,5 5,6 Objektiivin rakenne 9 ryhmää, 11 elementtiä Pienin aukko f/22 38* Kuvakulma Vino: Pysty: Vaaka: Lähin tarkennusetäisyys 0,25 m Maksimi suurennoskerroin 0,34 (55 mm:llä) Näkökenttä noin mm (0,25 m:llä) Suodattimen halkaisija 58 mm Suurin halkaisija ja pituus 68,5 70 mm Paino 200 g Vastavalosuoja EW-60C (myydään erikseen) Objektiivin suojus E-58 Laukku LP814 (myydään erikseen) * Näkyvät arvot koskevat malleja, joissa aukkosäädöt näkyvät 1/2 vaiheen jaksoissa. Malleissa, joissa on 1/3 vaiheen aukkosäätöjaksot, arvot ovat f/22 - f/36. Vastaa mm:n kokoa 35mm filmiformaatissa. Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Objektiivin suojus ja pölysuojus lisäävät pituutta 21,5 mm. Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita. Aukkosäädöt on määritetty kamerassa. Kamera kompensoi automaattisesti aukkosäädön vaihtelut zoomattaessa lähelle tai kauas. EF1,4X II/EF2X II-telejatkeita ei voi käyttää tämän objektiivin kanssa. Kaikki ilmoitetut mittaustiedot on mitattu Canonin standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-10
