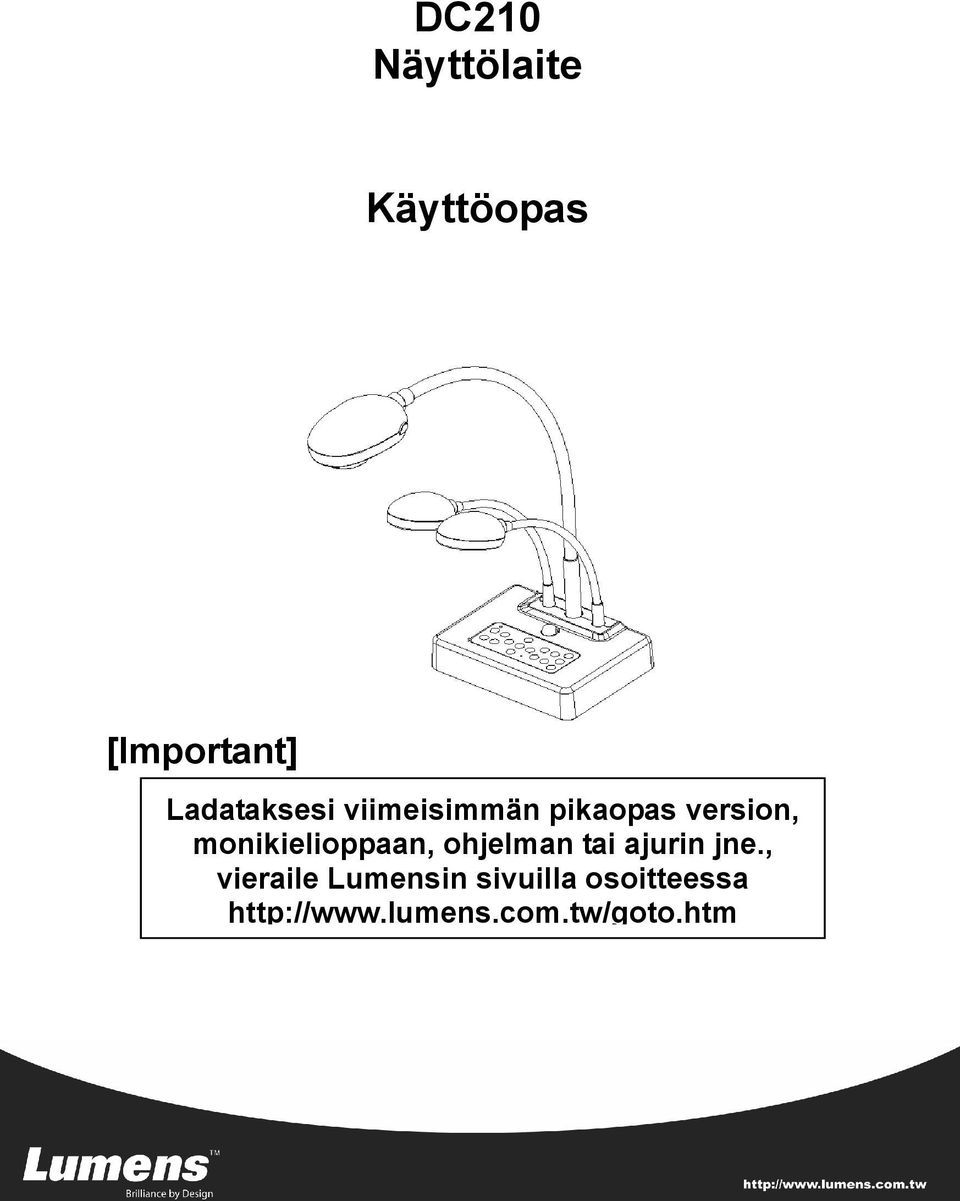

1 DC210 Näyttölaite Käyttöopas [Important] Ladataksesi viimeisimmän pikaopas version, monikielioppaan, ohjelman tai ajurin jne., vieraile Lumensin sivuilla osoitteessa Suomi - 0

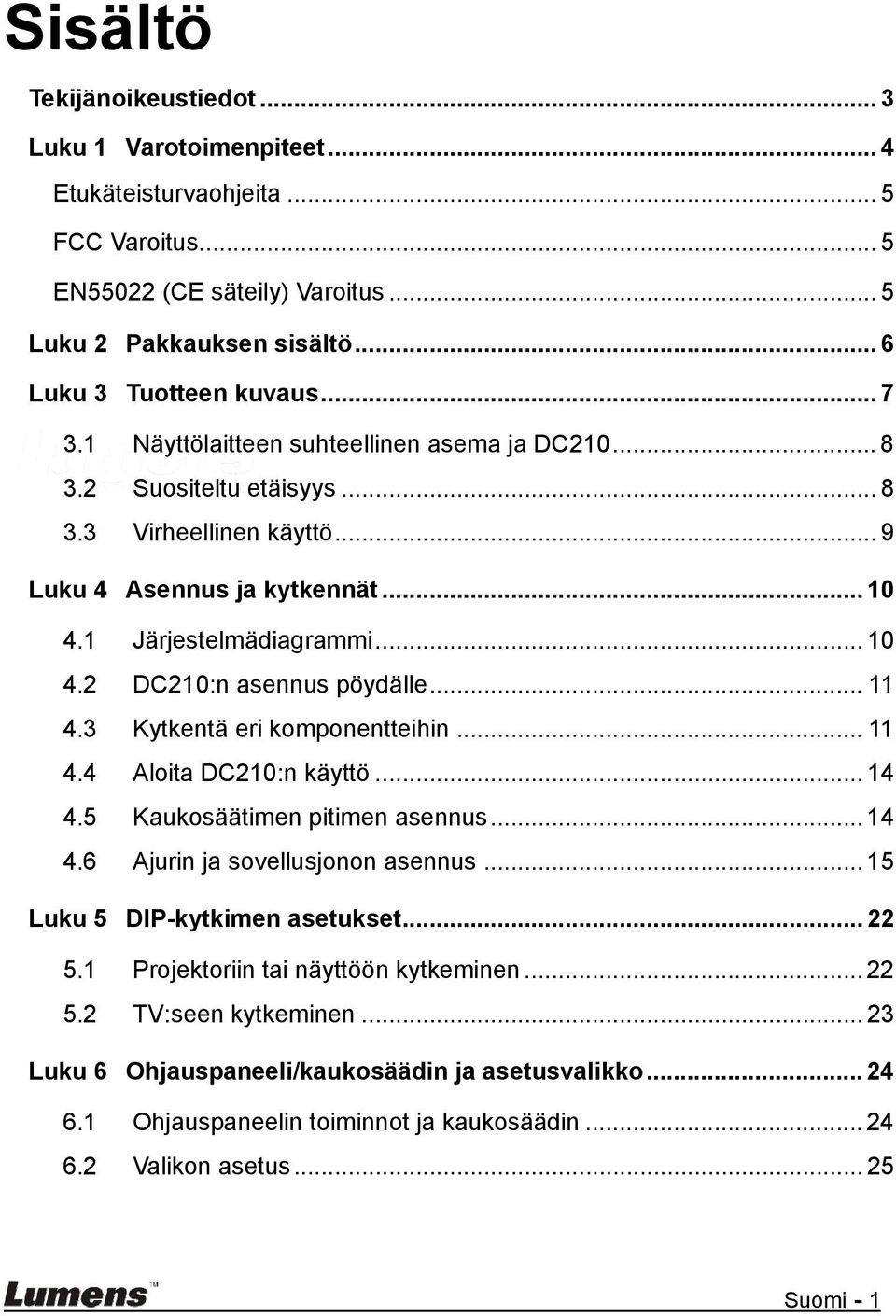

2 Sisältö Tekijänoikeustiedot... 3 Luku 1 Varotoimenpiteet... 4 Etukäteisturvaohjeita... 5 FCC Varoitus... 5 EN55022 (CE säteily) Varoitus... 5 Luku 2 Pakkauksen sisältö... 6 Luku 3 Tuotteen kuvaus Näyttölaitteen suhteellinen asema ja DC Suositeltu etäisyys Virheellinen käyttö... 9 Luku 4 Asennus ja kytkennät Järjestelmädiagrammi DC210:n asennus pöydälle Kytkentä eri komponentteihin Aloita DC210:n käyttö Kaukosäätimen pitimen asennus Ajurin ja sovellusjonon asennus Luku 5 DIP-kytkimen asetukset Projektoriin tai näyttöön kytkeminen TV:seen kytkeminen Luku 6 Ohjauspaneeli/kaukosäädin ja asetusvalikko Ohjauspaneelin toiminnot ja kaukosäädin Valikon asetus Suomi - 1

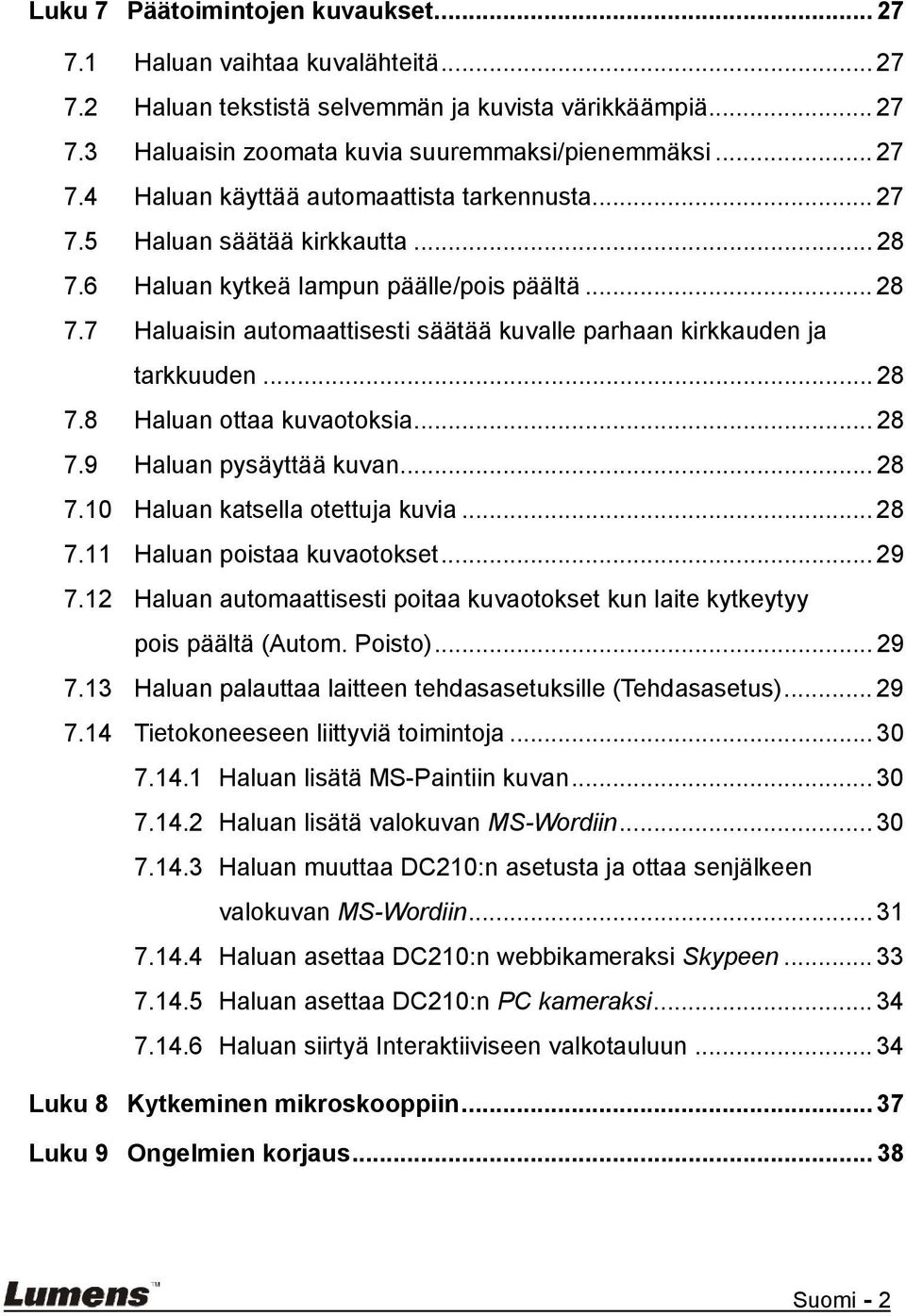

3 Luku 7 Päätoimintojen kuvaukset Haluan vaihtaa kuvalähteitä Haluan tekstistä selvemmän ja kuvista värikkäämpiä Haluaisin zoomata kuvia suuremmaksi/pienemmäksi Haluan käyttää automaattista tarkennusta Haluan säätää kirkkautta Haluan kytkeä lampun päälle/pois päältä Haluaisin automaattisesti säätää kuvalle parhaan kirkkauden ja tarkkuuden Haluan ottaa kuvaotoksia Haluan pysäyttää kuvan Haluan katsella otettuja kuvia Haluan poistaa kuvaotokset Haluan automaattisesti poitaa kuvaotokset kun laite kytkeytyy pois päältä (Autom. Poisto) Haluan palauttaa laitteen tehdasasetuksille (Tehdasasetus) Tietokoneeseen liittyviä toimintoja Haluan lisätä MS-Paintiin kuvan Haluan lisätä valokuvan MS-Wordiin Haluan muuttaa DC210:n asetusta ja ottaa senjälkeen valokuvan MS-Wordiin Haluan asettaa DC210:n webbikameraksi Skypeen Haluan asettaa DC210:n PC kameraksi Haluan siirtyä Interaktiiviseen valkotauluun Luku 8 Kytkeminen mikroskooppiin Luku 9 Ongelmien korjaus Suomi - 2

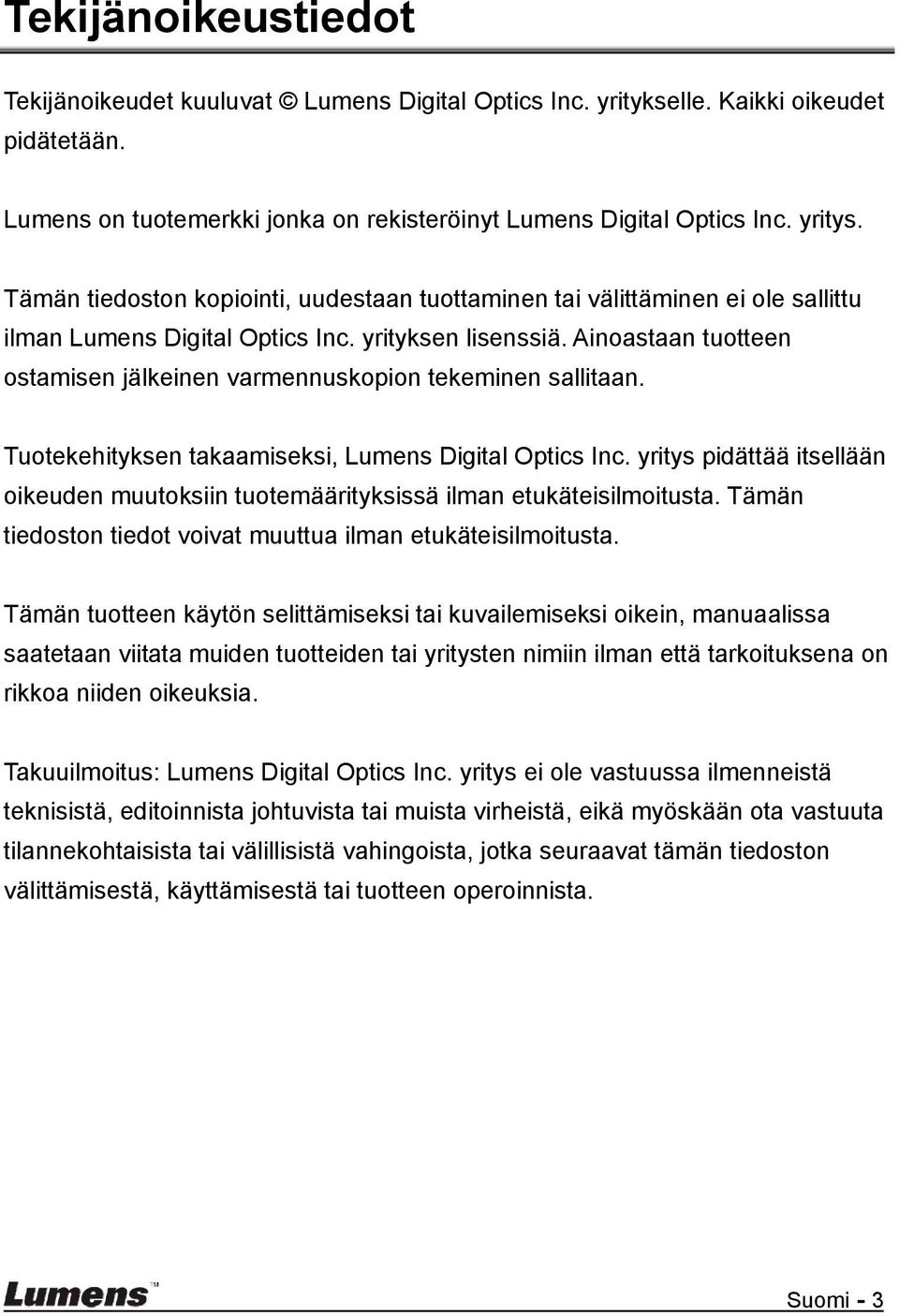

4 Tekijänoikeustiedot Tekijänoikeudet kuuluvat Lumens Digital Optics Inc. yritykselle. Kaikki oikeudet pidätetään. Lumens on tuotemerkki jonka on rekisteröinyt Lumens Digital Optics Inc. yritys. Tämän tiedoston kopiointi, uudestaan tuottaminen tai välittäminen ei ole sallittu ilman Lumens Digital Optics Inc. yrityksen lisenssiä. Ainoastaan tuotteen ostamisen jälkeinen varmennuskopion tekeminen sallitaan. Tuotekehityksen takaamiseksi, Lumens Digital Optics Inc. yritys pidättää itsellään oikeuden muutoksiin tuotemäärityksissä ilman etukäteisilmoitusta. Tämän tiedoston tiedot voivat muuttua ilman etukäteisilmoitusta. Tämän tuotteen käytön selittämiseksi tai kuvailemiseksi oikein, manuaalissa saatetaan viitata muiden tuotteiden tai yritysten nimiin ilman että tarkoituksena on rikkoa niiden oikeuksia. Takuuilmoitus: Lumens Digital Optics Inc. yritys ei ole vastuussa ilmenneistä teknisistä, editoinnista johtuvista tai muista virheistä, eikä myöskään ota vastuuta tilannekohtaisista tai välillisistä vahingoista, jotka seuraavat tämän tiedoston välittämisestä, käyttämisestä tai tuotteen operoinnista. Suomi - 3

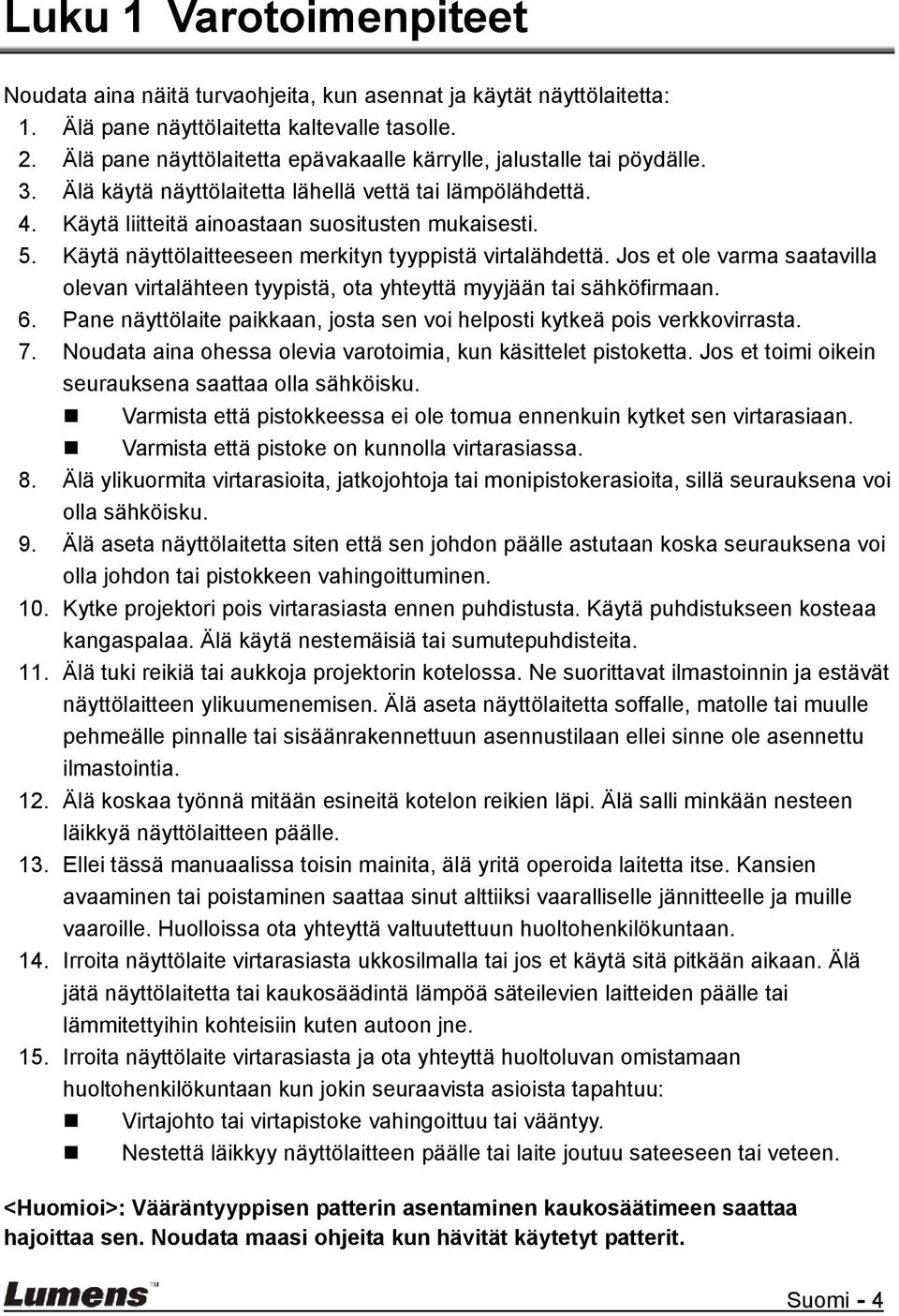

5 Luku 1 Varotoimenpiteet Noudata aina näitä turvaohjeita, kun asennat ja käytät näyttölaitetta: 1. Älä pane näyttölaitetta kaltevalle tasolle. 2. Älä pane näyttölaitetta epävakaalle kärrylle, jalustalle tai pöydälle. 3. Älä käytä näyttölaitetta lähellä vettä tai lämpölähdettä. 4. Käytä liitteitä ainoastaan suositusten mukaisesti. 5. Käytä näyttölaitteeseen merkityn tyyppistä virtalähdettä. Jos et ole varma saatavilla olevan virtalähteen tyypistä, ota yhteyttä myyjään tai sähköfirmaan. 6. Pane näyttölaite paikkaan, josta sen voi helposti kytkeä pois verkkovirrasta. 7. Noudata aina ohessa olevia varotoimia, kun käsittelet pistoketta. Jos et toimi oikein seurauksena saattaa olla sähköisku. Varmista että pistokkeessa ei ole tomua ennenkuin kytket sen virtarasiaan. Varmista että pistoke on kunnolla virtarasiassa. 8. Älä ylikuormita virtarasioita, jatkojohtoja tai monipistokerasioita, sillä seurauksena voi olla sähköisku. 9. Älä aseta näyttölaitetta siten että sen johdon päälle astutaan koska seurauksena voi olla johdon tai pistokkeen vahingoittuminen. 10. Kytke projektori pois virtarasiasta ennen puhdistusta. Käytä puhdistukseen kosteaa kangaspalaa. Älä käytä nestemäisiä tai sumutepuhdisteita. 11. Älä tuki reikiä tai aukkoja projektorin kotelossa. Ne suorittavat ilmastoinnin ja estävät näyttölaitteen ylikuumenemisen. Älä aseta näyttölaitetta soffalle, matolle tai muulle pehmeälle pinnalle tai sisäänrakennettuun asennustilaan ellei sinne ole asennettu ilmastointia. 12. Älä koskaa työnnä mitään esineitä kotelon reikien läpi. Älä salli minkään nesteen läikkyä näyttölaitteen päälle. 13. Ellei tässä manuaalissa toisin mainita, älä yritä operoida laitetta itse. Kansien avaaminen tai poistaminen saattaa sinut alttiiksi vaaralliselle jännitteelle ja muille vaaroille. Huolloissa ota yhteyttä valtuutettuun huoltohenkilökuntaan. 14. Irroita näyttölaite virtarasiasta ukkosilmalla tai jos et käytä sitä pitkään aikaan. Älä jätä näyttölaitetta tai kaukosäädintä lämpöä säteilevien laitteiden päälle tai lämmitettyihin kohteisiin kuten autoon jne. 15. Irroita näyttölaite virtarasiasta ja ota yhteyttä huoltoluvan omistamaan huoltohenkilökuntaan kun jokin seuraavista asioista tapahtuu: Virtajohto tai virtapistoke vahingoittuu tai vääntyy. Nestettä läikkyy näyttölaitteen päälle tai laite joutuu sateeseen tai veteen. <Huomioi>: Vääräntyyppisen patterin asentaminen kaukosäätimeen saattaa hajoittaa sen. Noudata maasi ohjeita kun hävität käytetyt patterit. Suomi - 4

6 Etukäteisturvaohjeita Varoitus: Tulipalon ja sähköshokkivaaran pienentämiseksi vältä laitteen altistamista sateelle tai kosteudelle. Näyttölaitteessa on 3-piikkinen verkkovirtapistoke. Tämä on turvapiirre sen varmistamiseksi että pistoke sopii virtalähteeseen. Älä yritä poistaa tätä piirrettä. Jos näyttölaitetta ei käytetä pitkään aikaan, irroita se virtarasiasta. Huomioi SÄHKÖISKUN VAARA Huomioi: Ole varovainen: älä poista kantta (tai taustaa). Sisällä ei ole käyttäjän vaihdettavissa olevia osia. Ota yhteyttä luvan omistavaan huoltohenkilöön. Tämä symboli osoittaa Tämä symboli osoittaa että laitteessa mahdollisesti tämän yksikön mukana olevan vaarallisen olevassa käyttöoppaassa on jännitteen, joka saattaa tärkeitä operointi ja aiheuttaa sähköiskun. huolto-ohjeita. FCC Varoitus Laite on testattu ja havaittu yhteensopivaksi Luokan A tai B digitaalilaitteiden määritysten kanssa, FCC sääntöjen osan 15 mukaisesti. Nämä rajoitukset on suunniteltu varmistamaan järkevän suojan häiriöllistä säteilyä vastaan asuntoalueella. EN55022 (CE säteily) Varoitus Täma laite on tarkoitettu käytettäväksi kaupallisessa, teollisessa tai opetuskäytössä. Sitä ei ole tarkoitettu asutusaluekäyttöön. Laite on A-luokan tuote. Kotiympäristössä se saattaa aiheuttaa radiohäirintää, jolloin käyttäjän tulee tehdä tarvittavat toimenpiteen. Tyyppillinen laitteen käyttö tapahtuu konferenssihuoneessa tai audiotoriossa. Suomi - 5

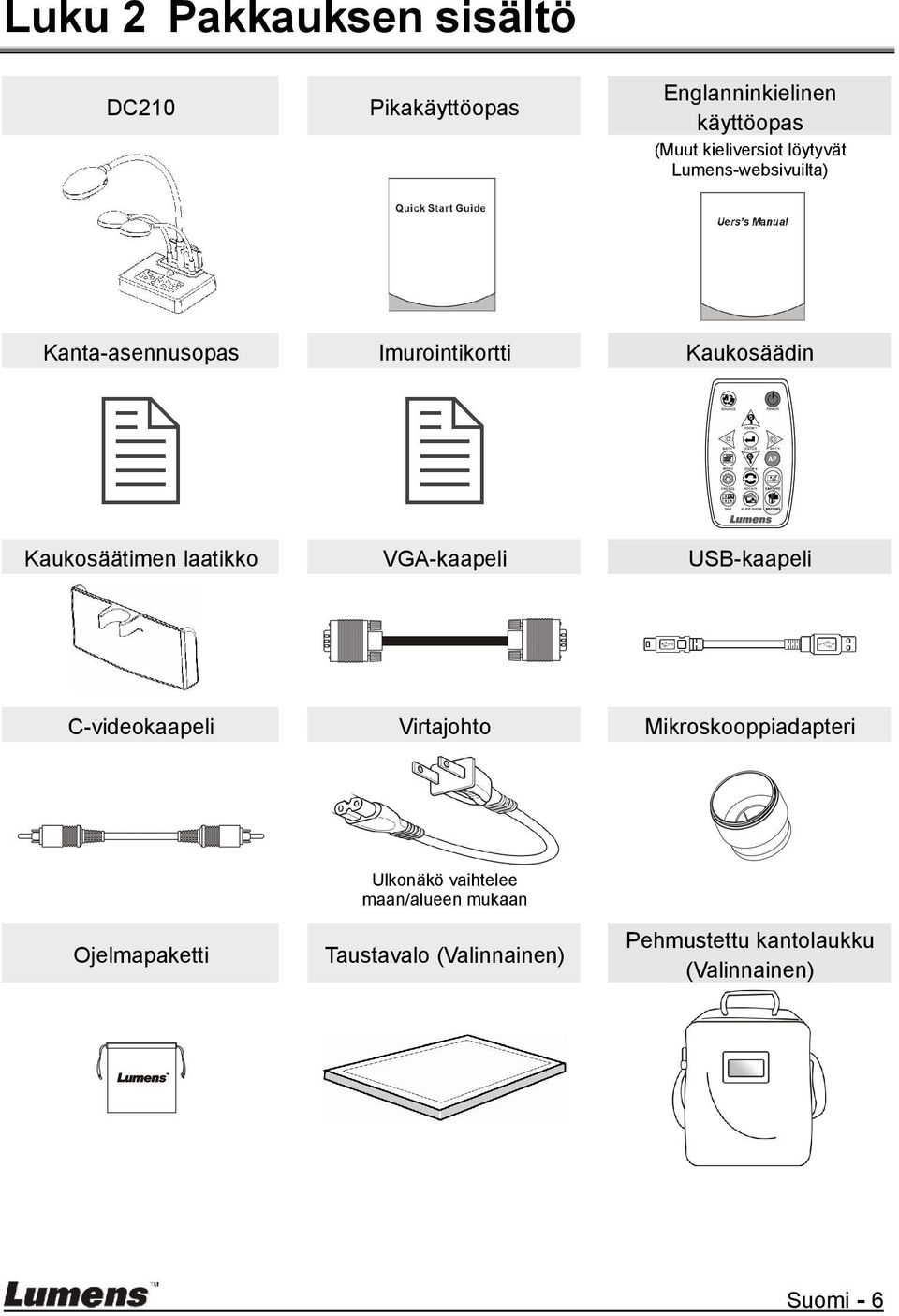

7 Luku 2 Pakkauksen sisältö DC210 Pikakäyttöopas Englanninkielinen käyttöopas (Muut kieliversiot löytyvät Lumens-websivuilta) Kanta-asennusopas Imurointikortti Kaukosäädin Kaukosäätimen laatikko VGA-kaapeli USB-kaapeli C-videokaapeli Virtajohto Mikroskooppiadapteri Ulkonäkö vaihtelee maan/alueen mukaan Ojelmapaketti Taustavalo (Valinnainen) Pehmustettu kantolaukku (Valinnainen) Suomi - 6

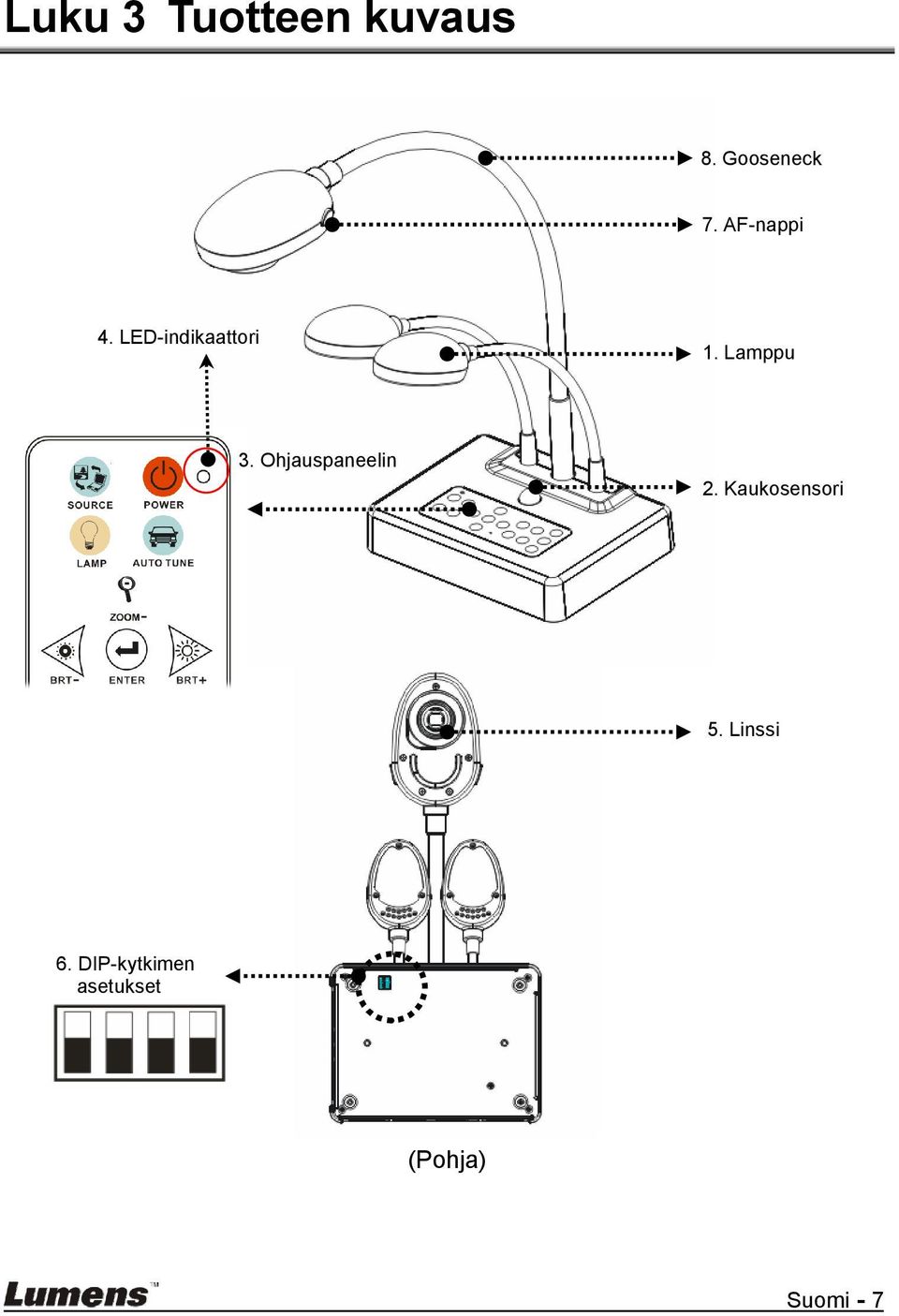

8 Luku 3 Tuotteen kuvaus 8. Gooseneck 7. AF-nappi 4. LED-indikaattori 1. Lamppu 3. Ohjauspaneelin 2. Kaukosensori 5. Linssi 6. DIP-kytkimen asetukset (Pohja) Suomi - 7

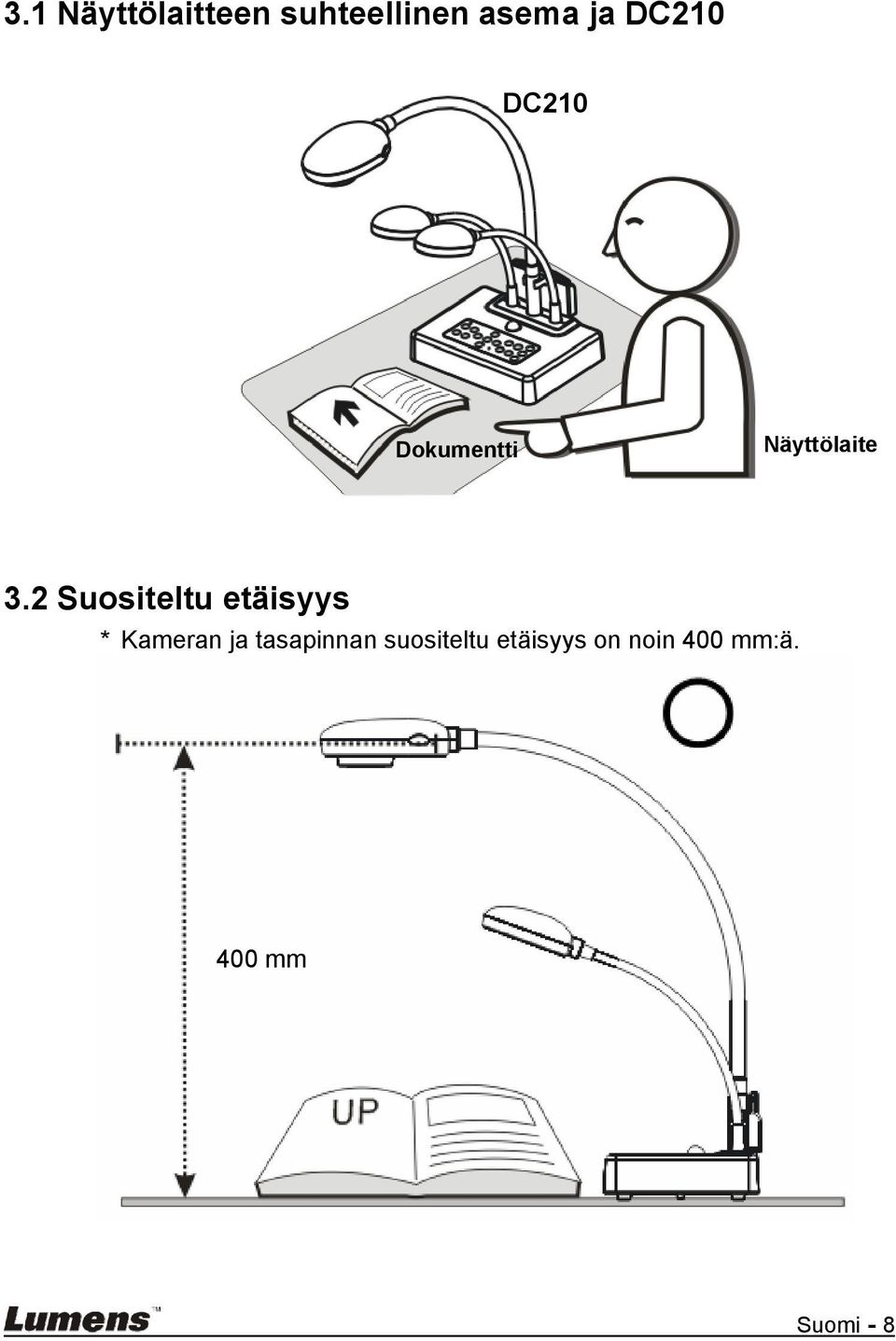

9 3.1 Näyttölaitteen suhteellinen asema ja DC210 DC210 Dokumentti Näyttölaite 3.2 Suositeltu etäisyys * Kameran ja tasapinnan suositeltu etäisyys on noin 400 mm:ä. 400 mm Suomi - 8

10 3.3 Virheellinen käyttö Suomi - 9

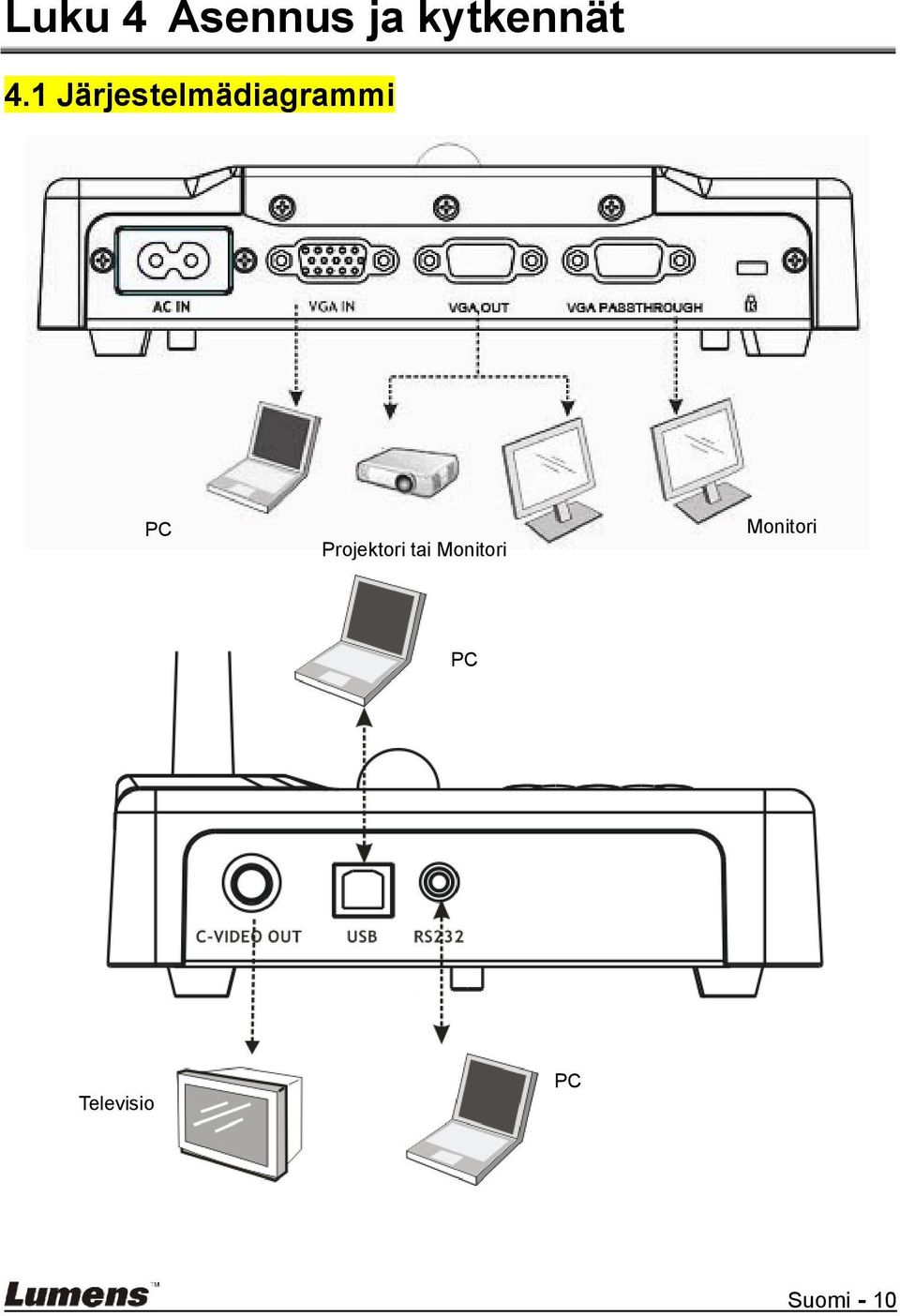

11 Luku 4 Asennus ja kytkennät 4.1 Järjestelmädiagrammi PC Projektori tai Monitori Monitori PC Televisio PC Suomi - 10

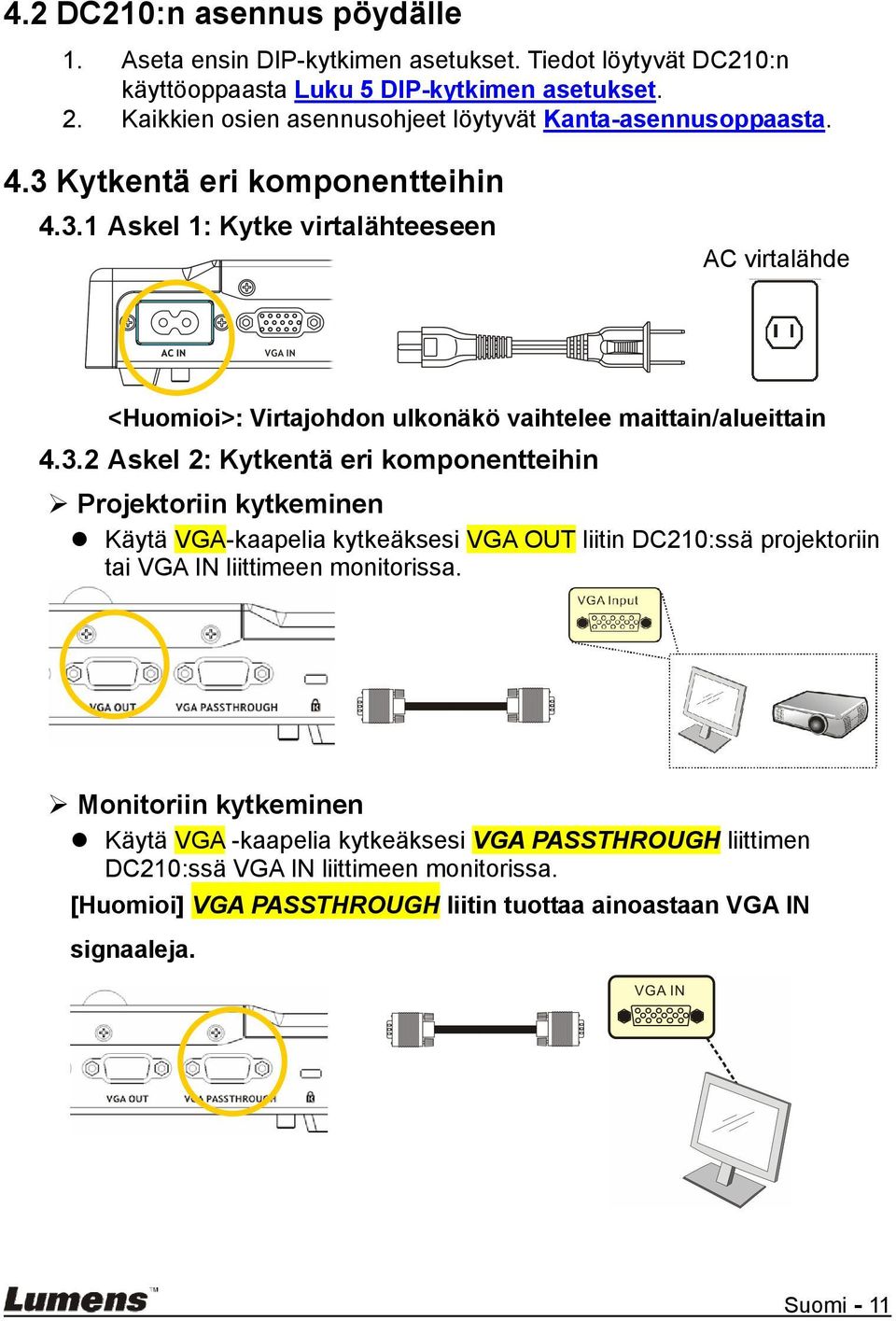

12 4.2 DC210:n asennus pöydälle 1. Aseta ensin DIP-kytkimen asetukset. Tiedot löytyvät DC210:n käyttöoppaasta Luku 5 DIP-kytkimen asetukset. 2. Kaikkien osien asennusohjeet löytyvät Kanta-asennusoppaasta. 4.3 Kytkentä eri komponentteihin Askel 1: Kytke virtalähteeseen AC virtalähde <Huomioi>: Virtajohdon ulkonäkö vaihtelee maittain/alueittain Askel 2: Kytkentä eri komponentteihin Projektoriin kytkeminen Käytä VGA-kaapelia kytkeäksesi VGA OUT liitin DC210:ssä projektoriin tai VGA IN liittimeen monitorissa. Monitoriin kytkeminen Käytä VGA -kaapelia kytkeäksesi VGA PASSTHROUGH liittimen DC210:ssä VGA IN liittimeen monitorissa. [Huomioi] VGA PASSTHROUGH liitin tuottaa ainoastaan VGA IN signaaleja. Suomi - 11

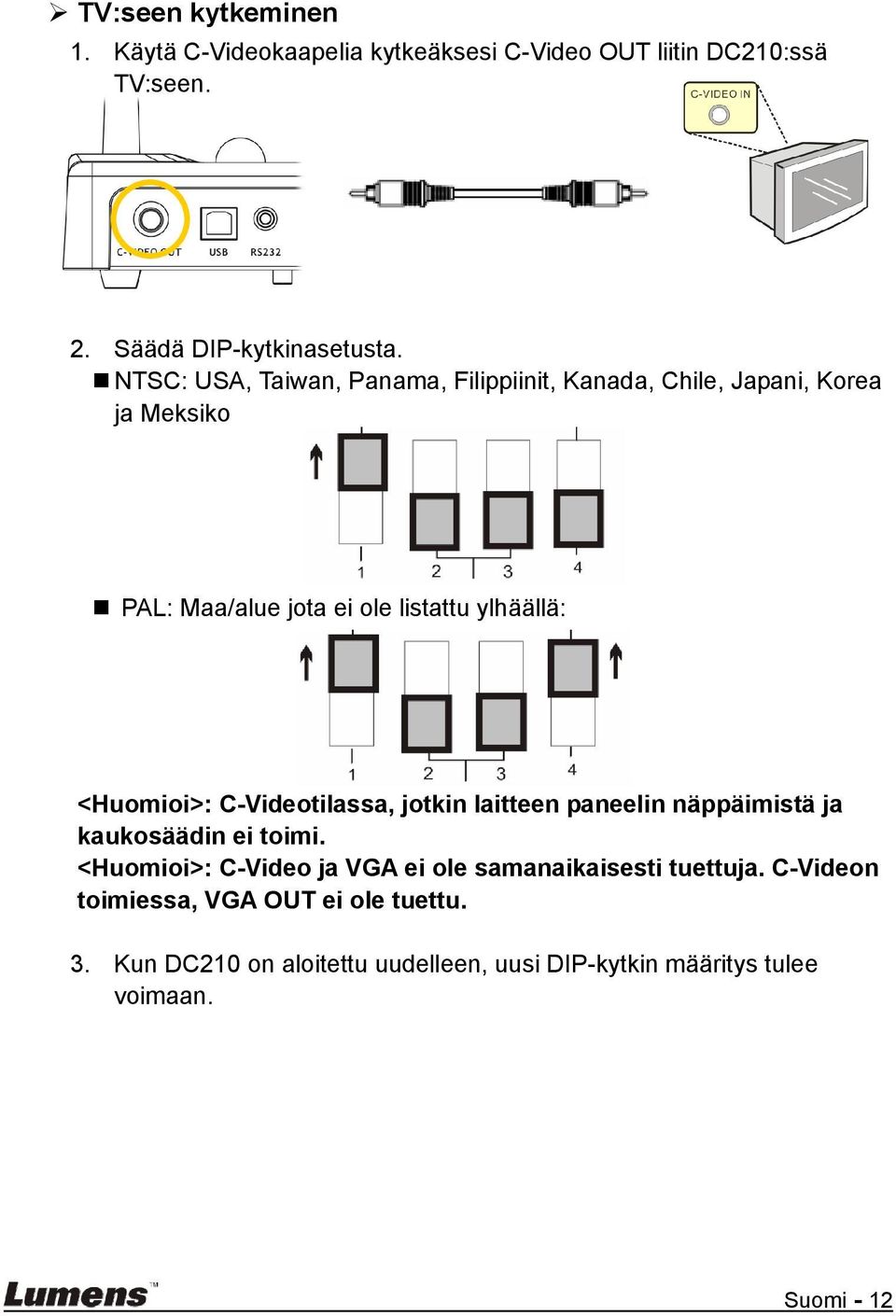

13 TV:seen kytkeminen 1. Käytä C-Videokaapelia kytkeäksesi C-Video OUT liitin DC210:ssä TV:seen. 2. Säädä DIP-kytkinasetusta. NTSC: USA, Taiwan, Panama, Filippiinit, Kanada, Chile, Japani, Korea ja Meksiko PAL: Maa/alue jota ei ole listattu ylhäällä: <Huomioi>: C-Videotilassa, jotkin laitteen paneelin näppäimistä ja kaukosäädin ei toimi. <Huomioi>: C-Video ja VGA ei ole samanaikaisesti tuettuja. C-Videon toimiessa, VGA OUT ei ole tuettu. 3. Kun DC210 on aloitettu uudelleen, uusi DIP-kytkin määritys tulee voimaan. Suomi - 12

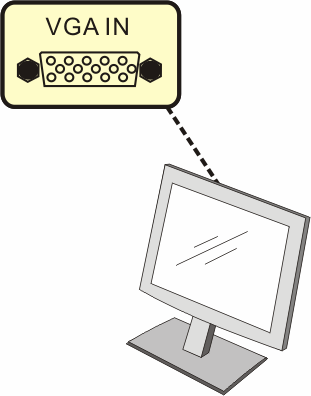

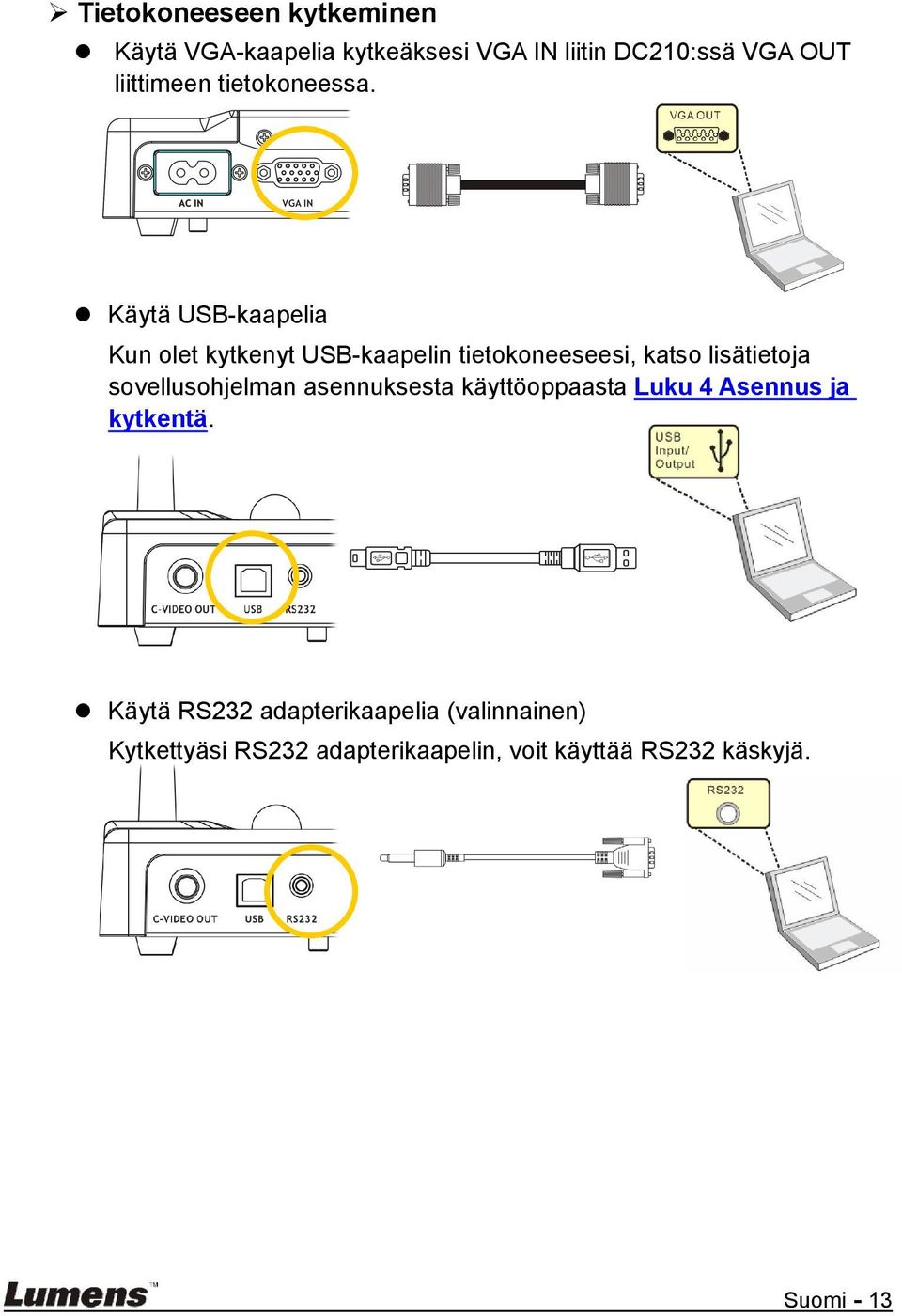

14 Tietokoneeseen kytkeminen Käytä VGA-kaapelia kytkeäksesi VGA IN liitin DC210:ssä VGA OUT liittimeen tietokoneessa. Käytä USB-kaapelia Kun olet kytkenyt USB-kaapelin tietokoneeseesi, katso lisätietoja sovellusohjelman asennuksesta käyttöoppaasta Luku 4 Asennus ja kytkentä. Käytä RS232 adapterikaapelia (valinnainen) Kytkettyäsi RS232 adapterikaapelin, voit käyttää RS232 käskyjä. Suomi - 13

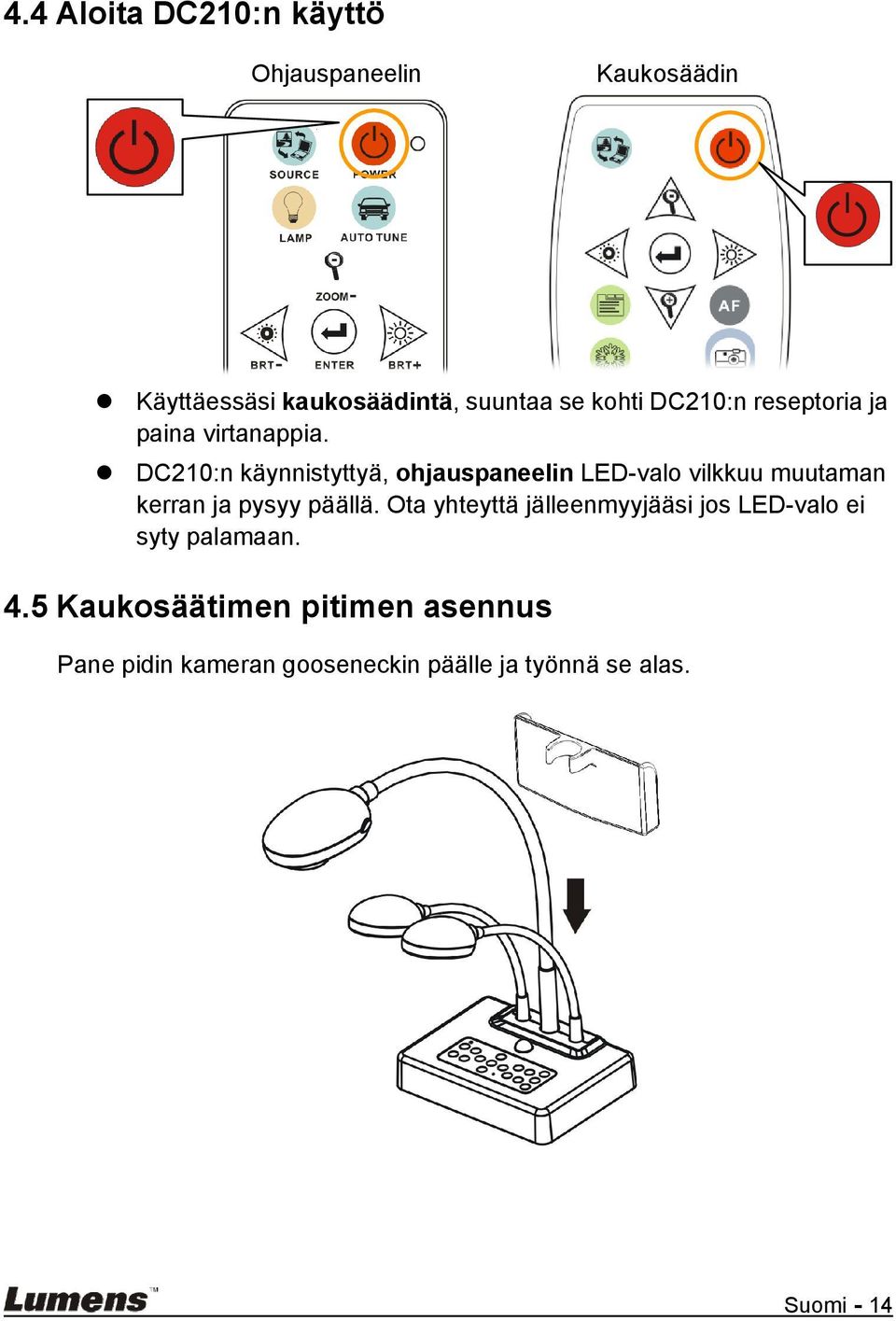

15 4.4 Aloita DC210:n käyttö Ohjauspaneelin Kaukosäädin Käyttäessäsi kaukosäädintä, suuntaa se kohti DC210:n reseptoria ja paina virtanappia. DC210:n käynnistyttyä, ohjauspaneelin LED-valo vilkkuu muutaman kerran ja pysyy päällä. Ota yhteyttä jälleenmyyjääsi jos LED-valo ei syty palamaan. 4.5 Kaukosäätimen pitimen asennus Pane pidin kameran gooseneckin päälle ja työnnä se alas. Suomi - 14

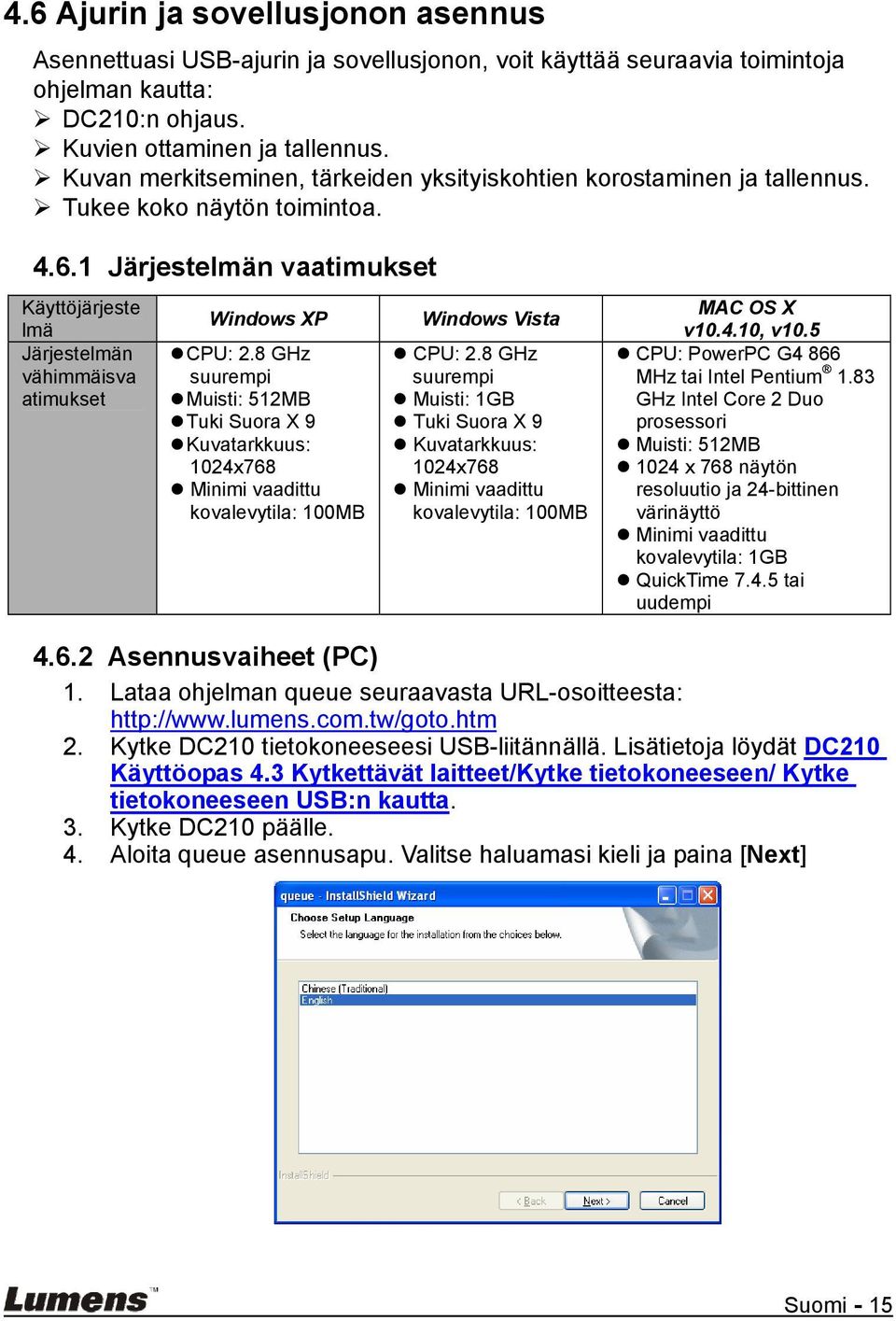

16 4.6 Ajurin ja sovellusjonon asennus Asennettuasi USB-ajurin ja sovellusjonon, voit käyttää seuraavia toimintoja ohjelman kautta: DC210:n ohjaus. Kuvien ottaminen ja tallennus. Kuvan merkitseminen, tärkeiden yksityiskohtien korostaminen ja tallennus. Tukee koko näytön toimintoa Järjestelmän vaatimukset Käyttöjärjeste lmä Järjestelmän vähimmäisva atimukset Windows XP CPU: 2.8 GHz suurempi Muisti: 512MB Tuki Suora X 9 Kuvatarkkuus: 1024x768 Minimi vaadittu kovalevytila: 100MB Windows Vista CPU: 2.8 GHz suurempi Muisti: 1GB Tuki Suora X 9 Kuvatarkkuus: 1024x768 Minimi vaadittu kovalevytila: 100MB MAC OS X v , v10.5 CPU: PowerPC G4 866 MHz tai Intel Pentium 1.83 GHz Intel Core 2 Duo prosessori Muisti: 512MB 1024 x 768 näytön resoluutio ja 24-bittinen värinäyttö Minimi vaadittu kovalevytila: 1GB QuickTime tai uudempi Asennusvaiheet (PC) 1. Lataa ohjelman queue seuraavasta URL-osoitteesta: 2. Kytke DC210 tietokoneeseesi USB-liitännällä. Lisätietoja löydät DC210 Käyttöopas 4.3 Kytkettävät laitteet/kytke tietokoneeseen/ Kytke tietokoneeseen USB:n kautta. 3. Kytke DC210 päälle. 4. Aloita queue asennusapu. Valitse haluamasi kieli ja paina [Next] Suomi - 15

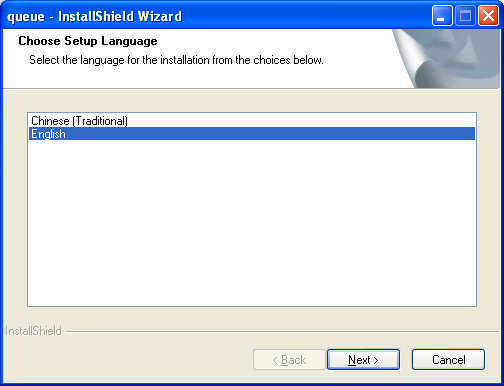

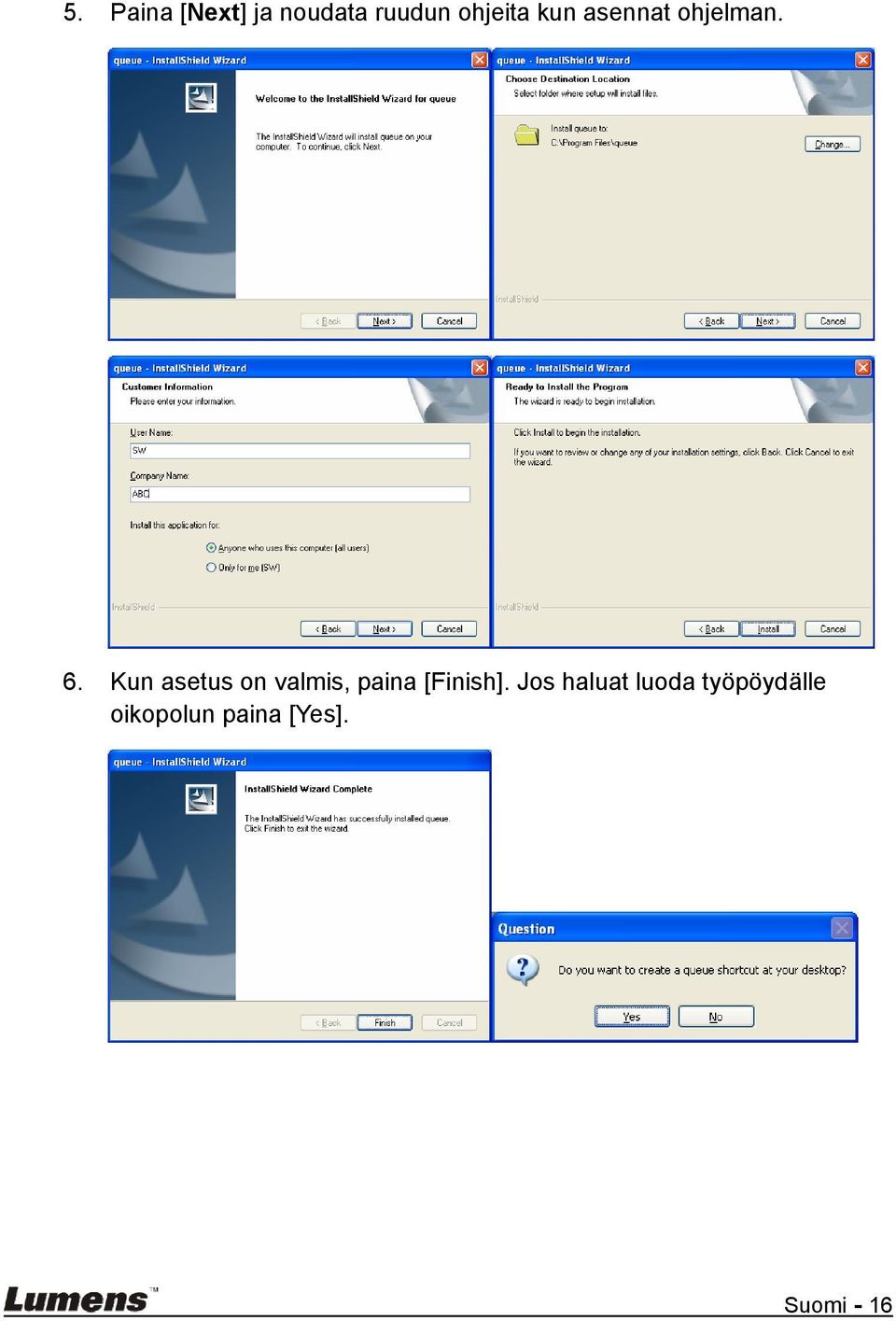

17 5. Paina [Next] ja noudata ruudun ohjeita kun asennat ohjelman. 6. Kun asetus on valmis, paina [Finish]. Jos haluat luoda työpöydälle oikopolun paina [Yes]. Suomi - 16

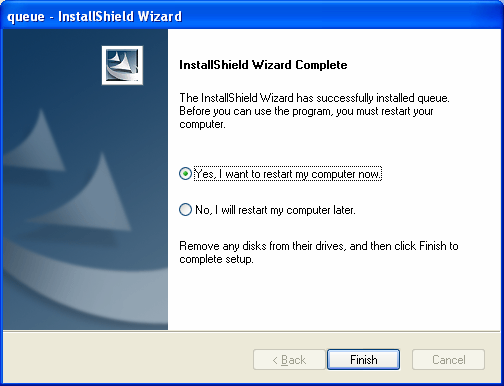

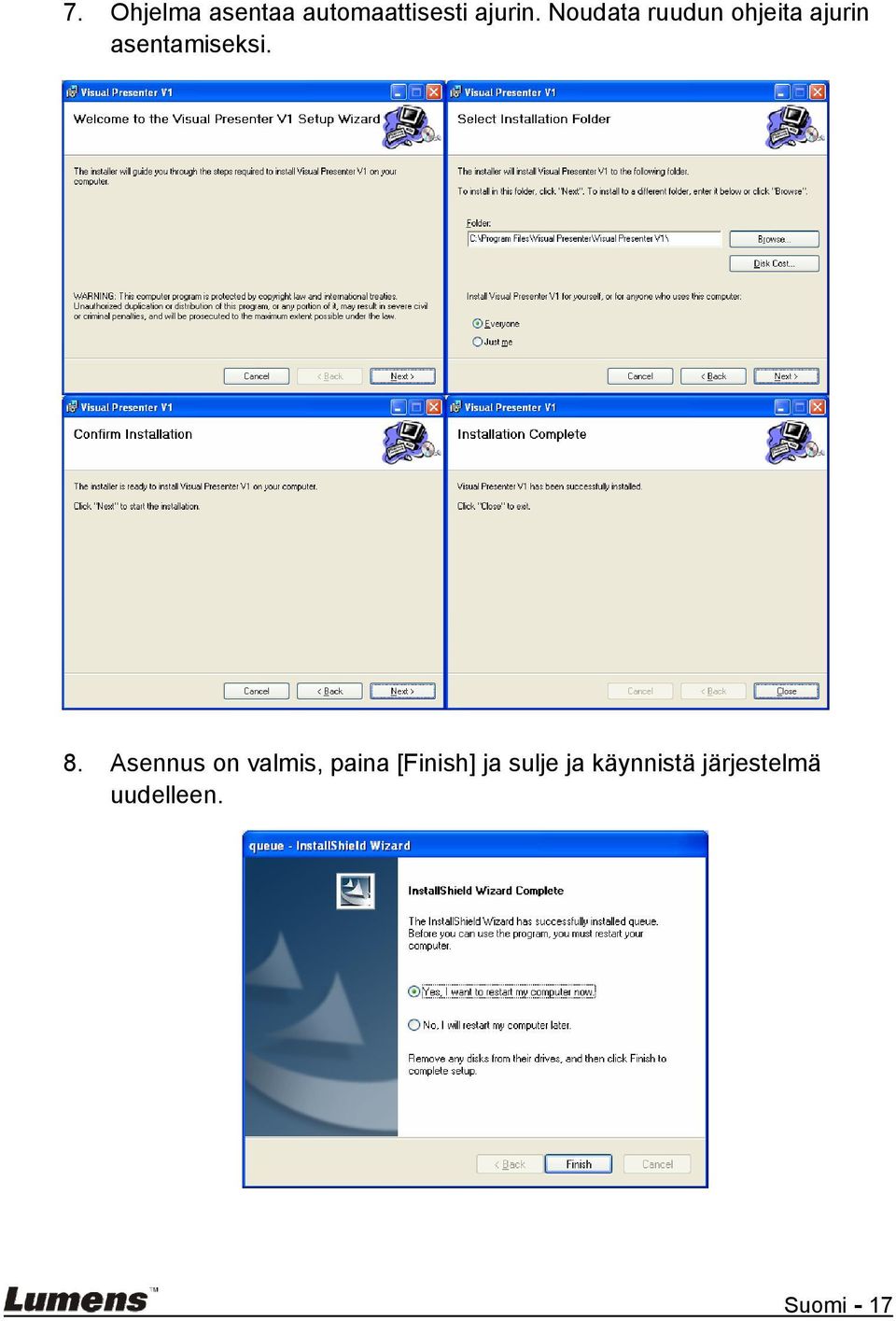

18 7. Ohjelma asentaa automaattisesti ajurin. Noudata ruudun ohjeita ajurin asentamiseksi. 8. Asennus on valmis, paina [Finish] ja sulje ja käynnistä järjestelmä uudelleen. Suomi - 17

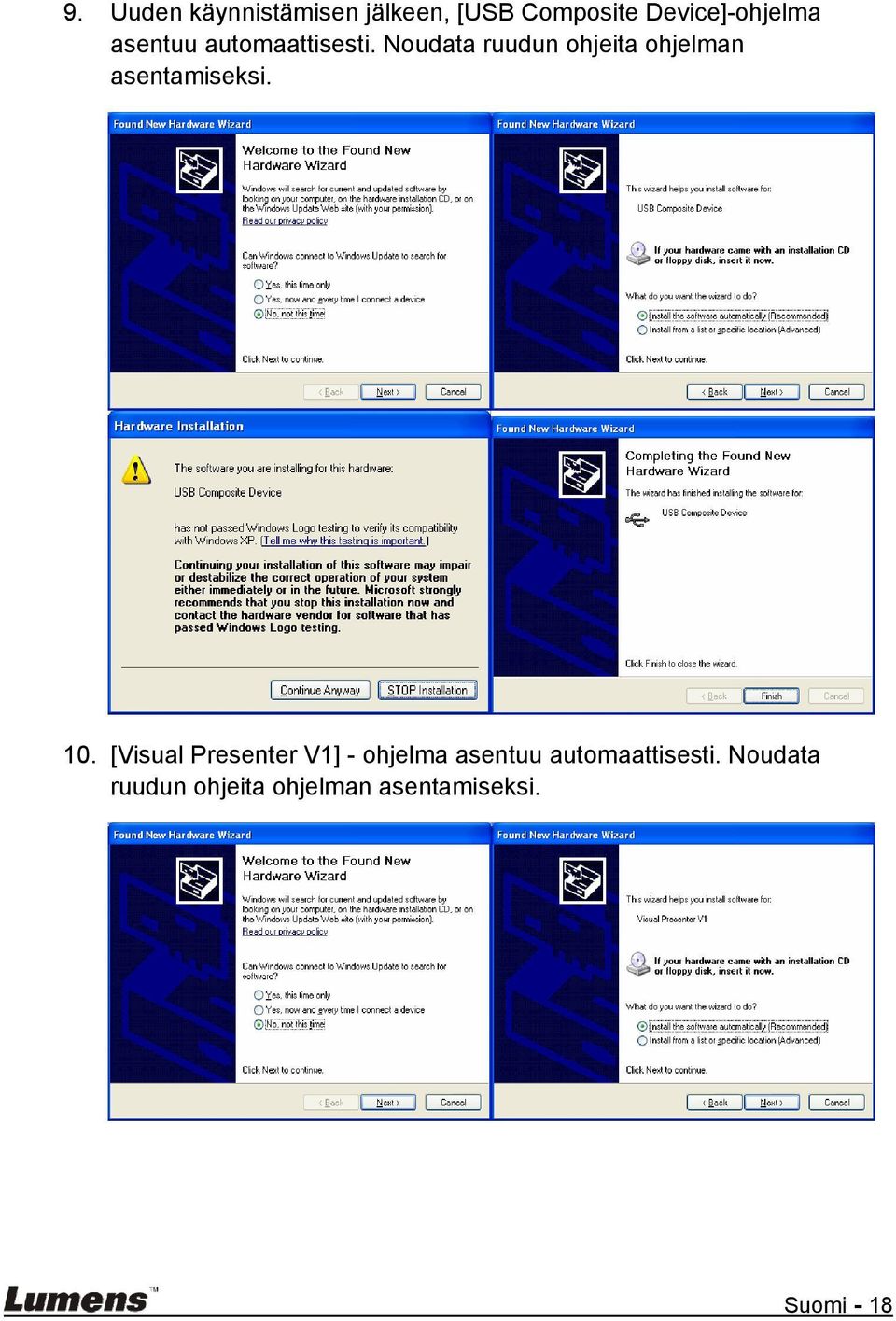

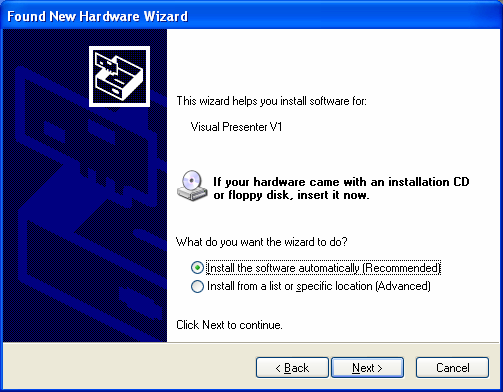

19 9. Uuden käynnistämisen jälkeen, [USB Composite Device]-ohjelma asentuu automaattisesti. Noudata ruudun ohjeita ohjelman asentamiseksi. 10. [Visual Presenter V1] - ohjelma asentuu automaattisesti. Noudata ruudun ohjeita ohjelman asentamiseksi. Suomi - 18

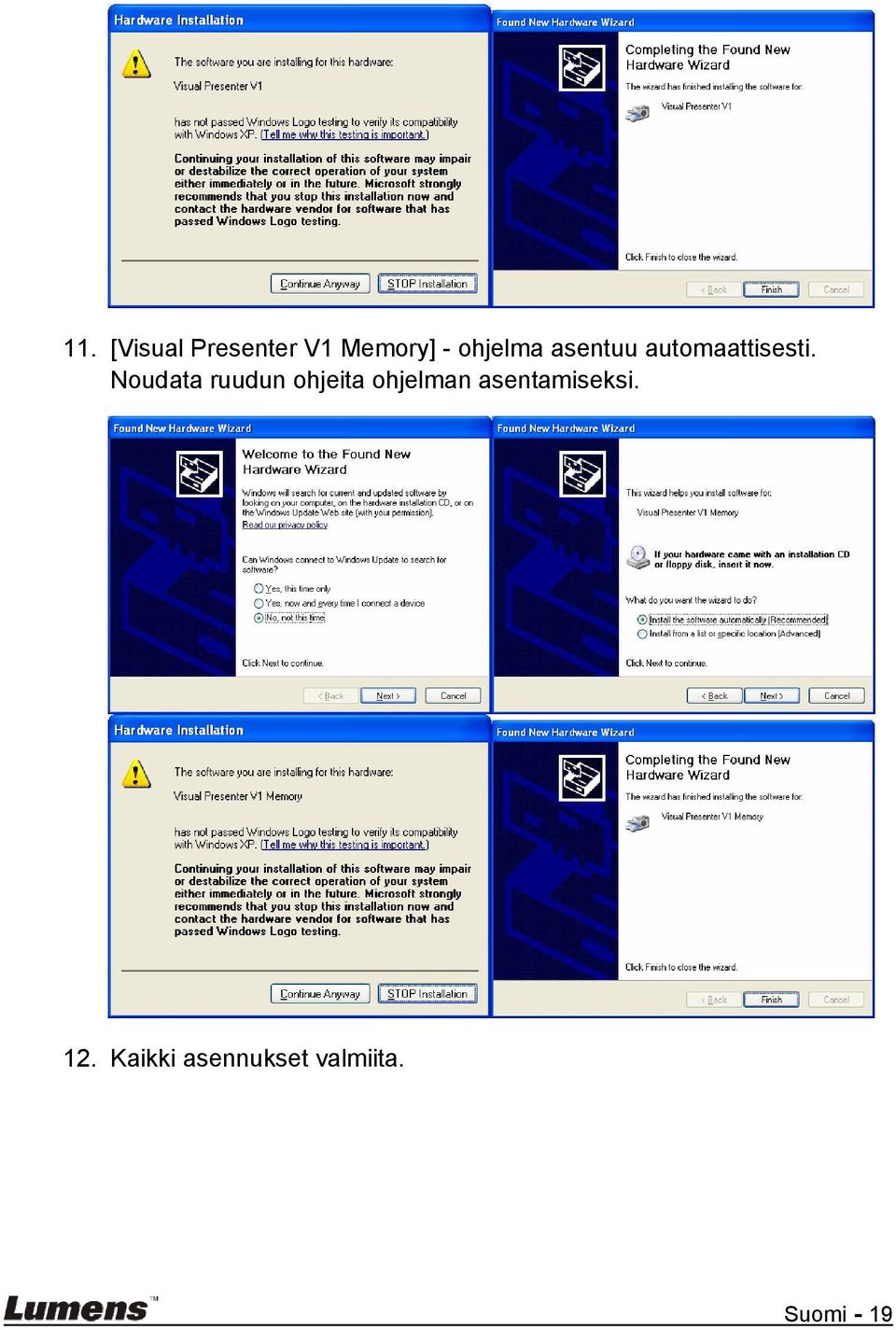

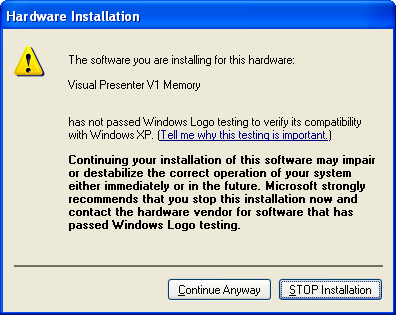

20 11. [Visual Presenter V1 Memory] - ohjelma asentuu automaattisesti. Noudata ruudun ohjeita ohjelman asentamiseksi. 12. Kaikki asennukset valmiita. Suomi - 19

21 4.6.3 Asennusvaiheet (MAC) 1. Lataa ohjelman queue seuraavasta URL-osoitteesta: 2. Kytke DC210 tietokoneeseen USB-liitännällä. Lisätietoja löydät Luku 4 Asennus ja kytkentä 4.3 Kytkettävät laitteet/kytke tietokoneeseen/ Kytke tietokoneeseen USB:n kautta. 3. Kytke DC210 päälle. 4. Valitse [queue] ja aloita asennus ja seuraa ruutuohjeita. Suomi - 20

22 4.6.4 Varmentaa että asennus on valmista (PC) 1. Löydä queue tietokoneesi näyttöpöydältä. 2. Klikkaa kahdesti queue oikotietä näytöstä tai klikkaa [Start] / [Programs] / [queue]. <Muistutus> Katso käyttöoppaasta queue käyttötietoja Varmentaa että asennus on valmista (MAPC) 1. Löydä [queue] [Applications]. <Muistutus> Katso käyttöoppaasta queue käyttötietoja. Suomi - 21

23 Luku 5 DIP-kytkimen asetukset <Huomioi>: Sinun tulee käynnistää DC210 uudelleen jotta DIP-kytkinmääritykset tulevat voimaan. 5.1 Projektoriin tai näyttöön kytkeminen XGA ulostulo (oletusarvo): SVGA Ulostulo Varattu Varattu Suomi - 22

24 5.2 TV:seen kytkeminen NTSC: USA, Taiwan, Panama, Filippiinit, Kanada, Chile, Japani, Korea ja Meksiko PAL: Maat/alueet joita ei ole listattu ylhäällä <Muistutus> C-Video ja VGA ei ole samanaikaisesti tuettuja. C-Videon toimiessa, VGA OUT ei ole tuettu. Suomi - 23

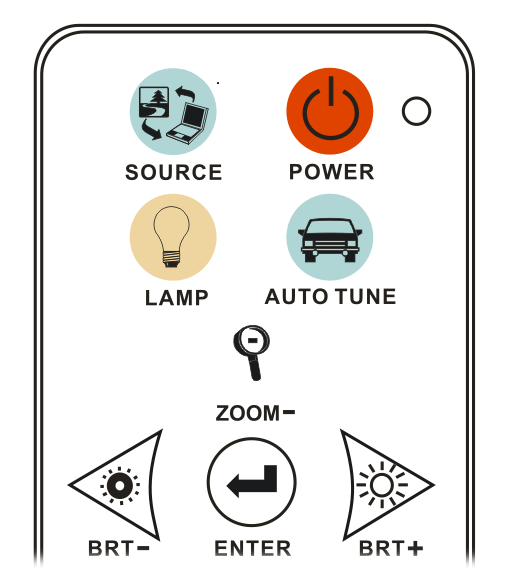

25 Luku 6 Ohjauspaneeli/kaukosäädin ja asetusvalikko 6.1 Ohjauspaneelin toiminnot ja kaukosäädin <Muistutus> Alla olevat toiminnot on listattu aakkosjärjestyksessä Nimi Toimintojen kuvaus Operaatio Kytkee näyttölaitteen päälle ja pois päältä Ohjauspaneeli / Ohjauspaneeli,,, Siirrä ylös, alas, vasemmalle tai oikealle valitaksesi tarvittavan toiminnon. Ohjauspaneeli / Ohjauspaneeli AF AF-nappi Molemmat vastakkaiset kaukosäätimen puolet/ linssit. Auto Tune Säätää automaattisesti kuvan parhaan Ohjauspaneelin kirkkauden ja tarkennuksen. BRT+/- Manuaalinen kuvan kirkkauden säätö. Ohjauspaneeli / Ohjauspaneeli Capture Ota kuva sisäiseen muistiin. Ohjauspaneeli / Ohjauspaneeli Delete Poista sisäiseen muistiin tallennetut kuvat. Ohjauspaneelin Enter Syötä/Aktivoi toiminnot. Ohjauspaneeli / Ohjauspaneeli Flip Pyöritä kuvaa 180 astetta. Ohjauspaneeli / Ohjauspaneeli Freeze Pysäytä senhetkinen kuva väliaikaisesti ruudulle. Paina uudelleen kuvan palauttamiseksi liikkuvaksi. Ohjauspaneeli / Ohjauspaneeli Lamp Kytke lamppu päälle/pois päältä. Ohjauspaneelin Menu Aktivoi asetusvalikkotoiminto/poistu valikosta. Ohjauspaneeli / Ohjauspaneeli Playback Näytä kuvaotokset. Ohjauspaneeli / Ohjauspaneeli Source Vaihda eri signaalilähteiden välillä: 1. Eläviä kuvia (oletus). Ohjauspaneeli / Ohjauspaneeli 2. PC Zoom +/- Lisää tai vähennä kuvan kokoa. Ohjauspaneeli / Ohjauspaneeli Suomi - 24

26 6.2 Valikon asetus VGA-tila <Muistutus>: Paina [Menu] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. Korostetut alleviivatut arvot oheisessa taulukossa ovat vakioarvoja. 1. tason pääosiot Display Storage Setting Advance Image 2. tason alaosiot 3. tason säätöarvot Normal/Gray/Slide / Microscope/Film Toimintojen kuvaus Valitse Normaali / Harmaa / Filmi / Dia / Mikroskooppi tila Freeze ON /OFF Pysäytä ruudun kuva Gamma Photo/Text Valitse Kuvan tai Tekstin tila Flip ON /OFF Pyöritä kuvaa ylöspäin tai alaspäin 180 astetta Digital Zoom Zoomaa lähelle Focus Säädä tarkennus käsin Delete Execute Poista otettu kuva Delete All Yes/No Poista kaikki kuvat Format Yes/No Muotoile muisti Poista automaattisesti kaikki Auto Erase ON/OFF tallennetut kuvat kun järjestelmä sammutetaan. Lamp ON /OFF Kytke lamppu päälle/pois päältä Auto Exposure ON /OFF Autom. kuvaus päällä AWB Execute Suorita autom. valkotasapaino Night vision ON/OFF Aseta yönäky tai poista yönäky Language English / Español Englanninkielinen valikko Factory Reset Yes/No Aseta kaikki arvot uudelleen oletusarvoiksi Lataa tallennetut parametriprofiilit Preset Load Yes/No kuten Kirkkaus, Lamppu, Zoom jne. Preset Save Yes/No Tallenna parametriprofiili kuten Kirkkaus, Lamppu, Zoom jne. Suomi - 25

27 6.2.2 C-videotila 1. tason pääosiot Display Setting 2. tason alaosiot 3. tason säätöarvot Toimintojen kuvaus Focus 0~A~200 Säädä tarkennus käsin Gamma Photo/Text Valitse kuvan/tekstin tila Image Normal/Gray Valitse normaali/harmaa tila Freeze On/Off Pysäytä ruudun kuva Lamp On/Off Valitse Lamppu päällä tai pois päältä Full Range On/Off Valitse koko näyttö, 1280 x 1024 Night Vision On/Off Aseta yönäky tai poista yönäky Factory Reset Yes/No Aseta kaikki arvot uudelleen oletusarvoiksi. Suomi - 26

28 Luku 7 Päätoimintojen kuvaukset 7.1 Haluan vaihtaa kuvalähteitä Oletuskuvalähde on Elävä kuva. Paina [SOURCE] kaukosäätimestä tai ohjauspaneelista vaihtaaksesi Elävään kuvaan (Oletusarvo) ja tietokone sisään kytkeytyy päälle. 7.2 Haluan tekstistä selvemmän ja kuvista värikkäämpiä [Gamma] oletusarvo on Valokuva (Valokuvatila) [Photo] (oletus): valokuvien tai tekstin ja valokuvien katseluun. Kuvista tulee värikkäämpiä. [Text]: tekstikansioiden katseluun ja tekstistä tulee selvempää. Asetusmuutoksiin käytä kaukosäädintä tai ohjauspaneelia: 1. Paina [MENU] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirytäksesi [Display]. 3. Paina [ ] valitaksesi [Gamma] 4. Paina [ ] valitaksesi [Photo/Text]. (Katso tietoja ylläolevasta tekstistä ja valitse sopivin vaihtoehto). 5. Paina [MENU] poistuaksesi. 7.3 Haluaisin zoomata kuvia suuremmaksi/pienemmäksi 1. Paina [Zoom +] kaukosäätimestä tai ohjauspaneelista suurentaaksesi kuvan. 2. Paina [Zoom -] kaukosäätimestä tai ohjauspaneelista pienentääksesi kuvan. 7.4 Haluan käyttää automaattista tarkennusta 1. Paina [AF] kaukosäätimestä. 2. Paina AF-nappia kameran pääyksiköstä. Suomi - 27

29 7.5 Haluan säätää kirkkautta Kun käytät kaukosäädintä tai ohjauspaneelia: 1. Paina [BRT +] lisätäksesi kuvakirkkautta 2. Paina [BRT -] tummentaaksesi sitä 7.6 Haluan kytkeä lampun päälle/pois päältä Ohjauspaneelin 1. Lamppu on PÄÄLLÄ oletuksena. Paina [LAMP] vaihtaaksesi PÄÄLLE/POIS PÄÄLTÄ. Kaukosäädin: 1. Paina [MENU] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] valitaksesi [Setting]. 3. Paina [ ] valitaksesi [Lamp]. 4. Paina [ ] tai [ ] vaihtaaksesi [ON] / [OFF]. 7.7 Haluaisin automaattisesti säätää kuvalle parhaan kirkkauden ja tarkkuuden 1. Paina [Auto Tune] ohjauspaneelista. 7.8 Haluan ottaa kuvaotoksia 1. Paina [Capture] kaukosäätimestä tai ohjauspaneelista. 7.9 Haluan pysäyttää kuvan 1. Paina [FREEZE] kaukosäätimestä tai ohjauspaneelista Haluan katsella otettuja kuvia 1. Paina [PLAYBACK] kaukosäätimestä tai ohjauspaneelista näyttääksesi kaikkien kuvaotosten pikkukuvat. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi pikkukuvan jota haluat katsella. 3. Paina [ENTER] kuvan kokoruudun esittämiseksi. Suomi - 28

30 4. Paina [ ] tai [ ] siirtyäksesi edelliseen/seuraavaan kuvaan. 5. Paina [PLAYBACK] poistuaksesi. 6. Paina [MENU] poistuaksesi Haluan poistaa kuvaotokset Ohjauspaneelin 1. Paina [PLAYBACK]. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi thumbnail-kuvan jonka haluat poistaa. 3. Paina [DEL] poistaaksesi tiedoston. 4. Paina [MENU] poistuaksesi. Kaukosäädin: 1. Paina [PLAYBACK]. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi thumbnail-kuvan jonka haluat poistaa. 3. Paina [ENTER] 4. Paina [MENU] siirtyäksesi asetusvalikkoon. 5. Paina [ ] tai [ ] valitaksesi [Storage]. 6. Paina [ ] valitaksesi [Delete]. 7. Paina [ENTER] vahvistaaksesi poisto Haluan automaattisesti poitaa kuvaotokset kun laite kytkeytyy pois päältä (Autom. Poisto) 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] [Storage] valikko. 3. Paina [ ] tai [ ] siirtyäksesi [Auto Erase]. 4. Paina [ ] tai [ ] valitaksesi [ON]. 5. Paina [ ] tai [ ] valitaksesi [Yes]. 6. Paina [Enter] aktivoidaksesi Haluan palauttaa laitteen tehdasasetuksille (Tehdasasetus) 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. Suomi - 29

31 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] siirytäksesi [Factory Reset]. 4. Paina [ ] tai [ ] valitaksesi [Yes]. 5. Paina [Enter] aktivoidaksesi Tietokoneeseen liittyviä toimintoja Varmista että USB-kaapeli on kytkettynä ja ajurit ovat asennettuna ennenkuin käytät tietokoneeseen liittyviä toimintoja. Katso lisätietoja DC210 käyttöopaan luvusta 4, Asennus ja kytkennät 4.3 Laitteiden kytkeminen ja 4.6 Ajurien asennus ja sovellusjono (queue) Haluan lisätä MS-Paintiin kuvan 1. Klikkaa [File/From Scanner or Camera] MS-Paint joka näkyy alapuolella vasemmalla kuvana. 2. Klikkaus [Get Picture] ottaa elävästä kuvasta valokuvia ja siirtää käytetyt tiedostot kuten oikeasta yläkuvasta käy ilmi Haluan lisätä valokuvan MS-Wordiin 1. Klikkaa [Insert / Image / From Scanner or Camera] MS-Wordiin. Suomi - 30

32 2. Valitse [Visual Presenter V1] ja klikkaa [Custom Insert]. 3. Klikkaa [Get Picture]. Ottaa elävästä kuvasta valokuvan Haluan muuttaa DC210:n asetusta ja ottaa senjälkeen valokuvan MS-Wordiin 1. Klikkaa [Insert / Image / From Scanner or Camera] MS-Wordiin. 2. Valitse [Visual Presenter V1 TWAIN] ja klikkaa [Custom Insert]. Suomi - 31

33 3. Näyttöön tulee ikkuna elävästä kuvasta (katso alhaalta): 4. Paina [Setting]. DC210 hallinta kamera-asetusten kautta. Operointi tapahtuu samoin kuin DC210:n kaukosäätimen ja ohjauspaneelin kanssa. Lisätietoja DC210 Käyttöopas Luku 6 Ohjauspaneeli/Kaukosäädin ja Asetusvalikko. 5. Paina [Capture] ottaaksesi kuvia MS-Wordiin. 6. Paina [Cancel] poistuaksesi. Suomi - 32

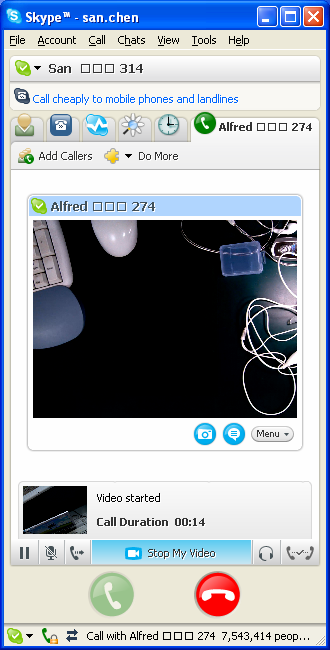

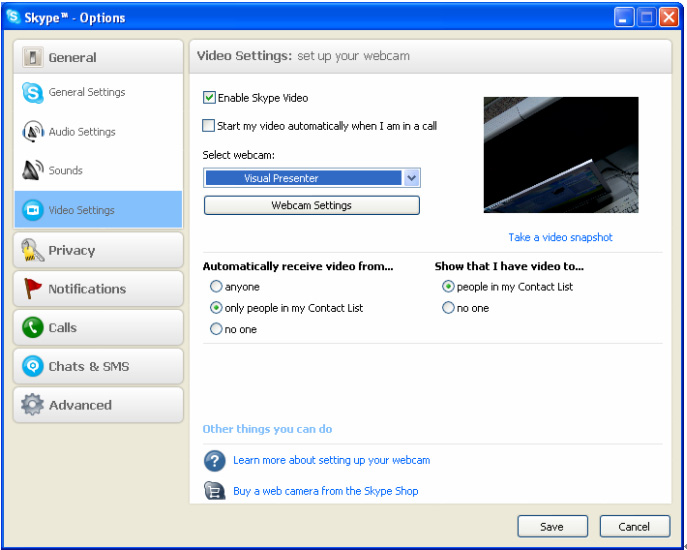

34 Haluan asettaa DC210:n webbikameraksi Skypeen DC210:tä voidaan käyttää webbikamerana telekonferenssiohjelmissa kuten Skypeä ja MSN. Oheiset ohjeet käyttävät Skypeä malliesimerkkinä. 1. Avaa Skype ja syötä [Tools] > [Options]. 2. Valitse [Video Settings] > [webcam] > [Visual Presenter V1] ja merkitse Aloita minun video automaattisesti kun olen soittotilassa, kuten alhaalla. 3. Soita yhteydellesi. Molemmien osapuolten ollessa mukana, Skype näyttää videoruudun. Suomi - 33

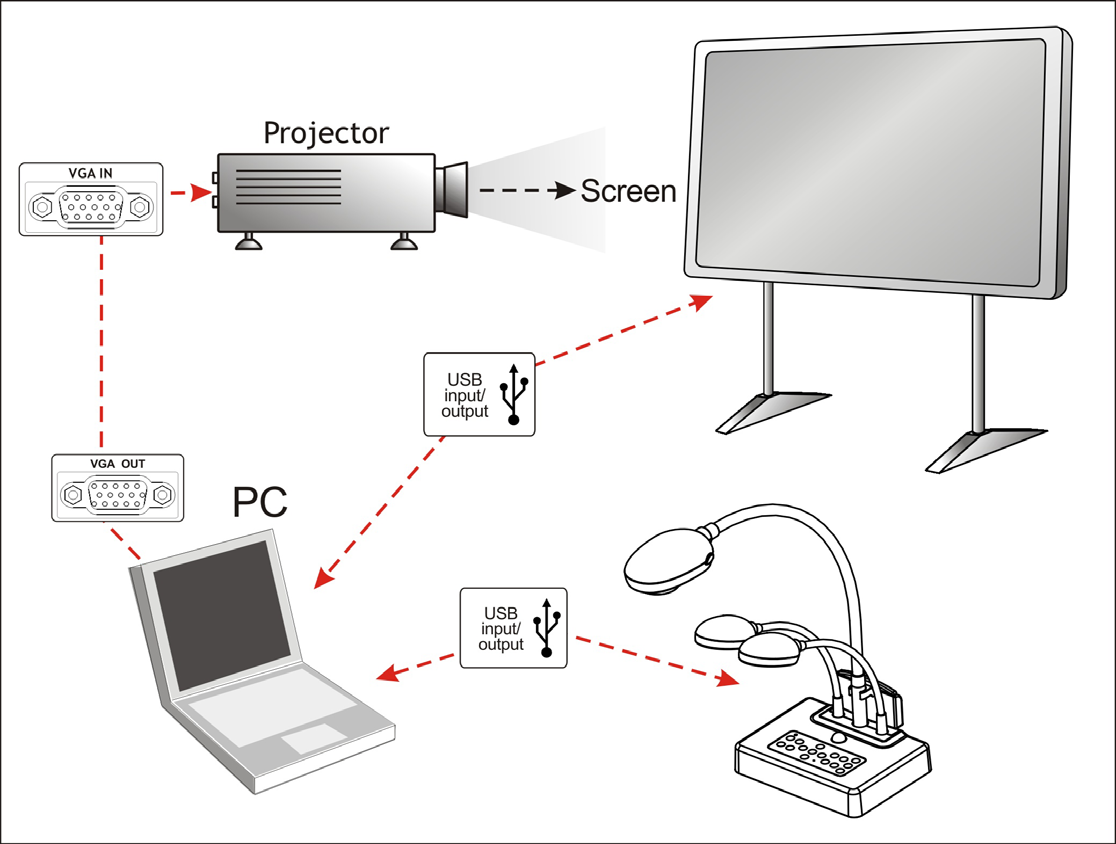

35 Haluan asettaa DC210:n PC kameraksi 1. Klikkaa Tietokoneeni - ikkunaa ja valitse [Visual Presenter V1] avataksesi elävän kuvan Haluan siirtyä Interaktiiviseen valkotauluun 1. Järjestelmädiagrammi Suomi - 34

36 2. Käyttäessä StarBoardia 2.1 Asenna Lululizer ja suorita "LuLulizer.exe" <Huomioi> Lataa Lululizer netistä osoitteesta ( 2.2 Paina [StarBoard] / [LULU] 2.3 Näyttää elävän kuvan 2.4 Paina [StarBoard] / [Mode] / [TWAIN] Katso operointietoja kohdasta Haluan syöttää valokuvan MS-wordiin ja Haluan vaihtaa DC210:n asetuksia ja ottaa senjälkeen kuvan MS-Wordiin Suomi - 35

37 3. Käyttäessä StarBoardia 3.1 Paina [Insert] / [Picture From Scanner] 3.2 Katso operointietoja kohdasta Haluan syöttää valokuvan MS-wordiin ja Haluan vaihtaa DC210:n asetuksia ja ottaa senjälkeen kuvan MS-Wordiin Suomi - 36

38 Luku 8 Kytkeminen mikroskooppiin 1 Liitä mikroskoopin adapteri mikroskooppiin. <Huomioi> Mikroskoopin adapterin välineet sopivat Ø28mm suuruisille silmäosille. 2 DC210:n linssi kytketään mikroskooppiadapteriin. 3 Valitse [Microscope] 3.1. Kun käytät ohjauspaneelia tai kaukosäädintä Paina [MENU] siirtyäksesi asetusvalikkoon Paina [ ] tai [ ] siirytäksesi [Display] Paina [ ] valitaksesi [Mode] Paina [ ] tai [ ] siirytäksesi [Microscope]. 4 Kun kuva on epäselvä Säädä mikroskoopin tarkennusta 4.2. Paina [AF] nappia DC210 kameran pääosasta aktivoidaksesi autom. tarkennuksen Suomi - 37

39 Luku 9 Ongelmien korjaus Tässä luvussa kuvaillaan mahdollisia ongelmia, joihin saatat törmätä DC210:n käytössä. Jos sinulla on kysymyksiä, katso oheisia lukuja ja noudata ohjeita. Jos ongelma ei ratkea, ota yhteyttä myyjään tai palvelukeskukseen. No. Ongelmia Ratkaisuehdotuksia 1 Kytke uudelleen Varmista että johto on kytketty päälle. päälle mutta ei virtaa 2 DC210 ei näytä kuvaa 1. Tarkista virta. 2. Tarkista kytkentä. Katso DC210 käyttöoppaasta luvusta 4, Asennus ja kytkennät 4.3, Laitteiden kytkeminen. 3. Tarkista [Source], Katso DC210 Käyttöoppaan luvusta 7, Päätoimintojen kuvauksia 7.1, Haluan vaihtaa kuvalähdettä. 4. Tarkista projektorilähteen asetukset. Sopiville projektorin syöttövalinnoille, katso tietoja projektorin käyttöoppaasta. 5. Tarkista että DIP-kytkin on asennettu oikein. Katso tietoja DC210 Käyttöoppaasta luvusta 5, DIP-kytkimen asetukset. 3 Tarkennus ei toimi Dokumentti on luultavasti liian lähellä. Paina [zoom -] kaukosäätimestä tai ohjauspaneelista. Tai vedä dokumenttia kauemmaksi linsseistä ja paina sitten [AF]. 4 Kuva on keskeneräinen Tarkista projektorisi automattinen kuvan asetus. Katso lisätietoja projektorin käyttöoppaasta 5 Näyttölaite V1, queue tai muu sovellus ei voida suorittaa samanaikaisesti. Näyttölaite V1, queue tai muu sovellus ei voida suorittaa samanaikaisesti. Ainoastaan yksi sovellus kerrallaan. Sulje senhetkinen sovellus ja suorita senjälkeen seuraava sovellus. Suomi - 38

40 10 MAR, 2009 Version: 01 P/N :
