1 pleiad g2 Uuden sukupolven downlight-valaisimet pleiad g2

2 Kehitys Pleiad on valaistusta, muotoilua, tuoteperheajattelua ja teknistä osaamista taitavasti yhdistävien valaisinsarjojen edelläkävijä. Se on downlight-sarja, jossa valaisimien yhteinen nimittäjä on muotoilu. Komponenttiajatteluun perustuvana ne tarjoavat loputtomasti yhdistelymahdollisuuksia. Pleiad vastasi kysyntään aikana, jolloin rakennusten suunnittelutapa oli muuttunut tilat tehtiin pienemmiksi, tekniikkaa tuli enemmän ja valaistusark kitehtuuriin alettiin kiinnittää taas enemmän huomiota. Kattava downlight-sarja koriste- ja asennusvarusteineen oli suunnittelua, asennusta ja käyttöä helpottava tekijä. Nyt aika on kypsä toisen sukupolven Pleiadille. On aika vastata markkinoiden uusimpiin vaatimuksiin myös tuotteiden asennettavuuden, arkkitehtuuritrendien, energiankulutuksen ja ympäristökysymysten osalta. Pleiad-sarjan ominaisuuksia on hiottu ja kehitetty eteenpäin. Tuloksena on äärimmäisen tehokas downlight-valaisin, joka on valoteknisesti askeleen edellä muita. Uuden muotoilun ja uusien materiaalien myötä Pleiadista on tullut myös entistä sirompi ja kevyempi. Kaikkein vaikuttavinta on Pleiad-sarjan monipuolisuus. Pleiad G2 on kokonainen maailma, josta löytyy aina sopiva vaihtoehto eri ympäristöihin, erityyppisiin tiloihin ja kaikenlaisille valonlähteille. Sarja sopii sekä yleis- että paikallisvalaistukseen, arkkitehtuurin korostukseen ja kohteiden esittelyyn. Pleiad tarjoaa kokonaisratkaisun tilan muodosta, sen sisällöstä ja siinä tapahtuvasta toiminnasta riippumatta. Yksi valaisin, 1257 mahdollisuutta. 2

3 3

4 1257 mahdollisuutta Malleja, kokoja, heijastimia, valonlähteitä, koriste- ja asennusvarusteita yhdistelemällä Pleiadista voidaan muodostaa 1257 erilaista valaisinta. Lähtökohtana on aina joku perusmalleista, joka on suunniteltu tiettyihin valaistustarpeisiin. Perusmallit muodostavat Pleiadin ydinperheen. Pleiad Trend G2 Trendikäs ja huoliteltu downlight-valaisin, jonka sorvattu alumiinikehys korostaa valaisimen muotoa. Pyörähdyssymmetrinen SLD-optiikka. Kolme kokoa, kaksi versiota ja kuusi eri tehoa. Yhteensä 12 eri vaihtoehtoa. Lue lisää sivulta 34. Pleiad Power G2 Tehopaketti korkeisiin tiloihin ja liiketilojen valaistukseen. Kolme eri mallia, joiden valonjako, teho ja rakenne ovat erilaiset. Yhteensä 12 eri vaihtoehtoa. Lue lisää sivuilta Pleiad Ice G2 Yksilöllinen ja moderni downlight-valaisin, jonka kiinteässä massiivilasikehyksessä silmä lepää. Pyörähdyssymmetrinen SLD-optiikka. Kolme kokoa ja kuusi erilaista tehovaihtoehtoa. Lue lisää sivulta Pleiad Plane G2 Äärimmäisen pelkistettyä muotoilua yhdistettynä harjatun alumiinin synnyttämään laadukkaaseen vaikutelmaan. Tasapintaisen kehyksen ja kattopinnan väliin jää kontrasteja korostava kapea rako. Pyörähdyssymmetrinen SLD-optiikka. Kolme kokoa ja kuusi erilaista tehovaihtoehtoa. LED-keskuskoristeella vaihtoehtojen määrä nousee 12:een. Lue lisää sivulta 36.

5 Pleiad Compact G2 Perusvalaisin, jonka kompakti rakenne on saavutettu valaistuksen laadusta tinkimättä. Kolme kokoa, neljä eri tehovaihtoehtoa sekä kiiltävä- tai mattapintainen heijastin. Sarjaan on saatavissa 30 erilaista lisävarustetta, joten se tarjoaa kaikkiaan 204 erilaista valaisinvaihtoehtoa. Lue lisää sivuilta Pleiad Comfort G2 Pleiad-perheen kirkkain tähti. Ylivoimaisesti paras valon hallinta ja energiatehokkuus. Pyörähdyssymmetrinen SLD-optiikka. Neljä kokoa, 12 tehovaihtoehtoa sekä kiiltävä- tai mattapintainen heijastin. Sarjaan on saatavissa 39 erilaista lisävarustetta, joten se tarjoaa kaikkiaan 892 erilaista valaisinvaihtoehtoa. Lue lisää sivuilta Ensimmäisen sukupolven Pleiad Comfort on pinnalle asennettava malli kohteisiin, joissa valaisinta ei voida upottaa. Pyörähdyssymmetrinen SLD-optiikka. Kolme kokoa, viisi tehovaihtoehtoa ja kolme erilaista heijastinta. Vaihtoehtoja on yhteensä 24. Lue lisää sivuilta Ensimmäisen sukupolven Pleiad Compact on pinnalle asennettava malli kohteisiin, joissa valaisinta ei voida upottaa. Matalan rakenteen ansiosta valaisimet sopivat myös tiloihin, jossa huonekorkeus on tavallista pienempi. Kaksi kokoa, neljä tehovaihtoehtoa ja kaksi erilaista heijastinta. Valaisinvaihtoehtoja on 16. Lue lisää sivuilta Pleiad Wallwasher Pystypintojen valoisuudella on havaittu olevan vaikutusta hyvinvoinnillemme. Epäsymmetrisellä valonjaolla varustetut Wallwasher-valaisimet on suunniteltu valaisemaan seinäpintoja sekä liiketiloissa seinillä olevia somisteita ja hyllyjä. Kaksi kokoa, neljä tehovaihtoehtoa ja kahdeksan eri koristevarustetta. Yhteensä 26 vaihtoehtoa. Lue lisää sivuilta Pleiad Square G2 Nykyarkkitehtuuri perustuu vahvasti suoriin linjoihin ja suorakaidemuotoihin, joten miksi valaisimien pitäisi olla pyöreä? Square G2 tuo neliömuodon mukaan Pleiad-sarjaan. Kaksi kokoa, kaksi heijastinta ja valonlähteissä viisi tehovaihtoehtoa. Yhteensä kymmenen erilaista valaisinta. Lue lisää sivuilta Pleiad Basic Pystysuoraan asennettaville pienoisloistelampuille tai verkkojännitteiselle halogeenilampulle ja hehkulampulle tarkoitettu, pienikokoinen perusvalaisin. Pinta- tai upotusasennus, seitsemän eri kokoa ja 12 eri koristevarustetta. Yhteensä 33 upotettavaa ja neljä kattopintaan asennettavaa erilaista vaihtoehtoa. Lue lisää sivuilta

6 Tee visiosta todellisuutta Downlight-valaisimet valitaan usein esteettisistä syistä. Huomaamaton valaisin ohjaa katseen tilan valaistuille pinnoille ja valo nousee päärooliin. Upotetut valaisimet helpottavat kalustuksen muunneltavuutta ja tekevät tilasta esteettisesti rauhallisemman. Pleiad G2:n muotoilu on pelkistettyä. Sen upotuskehys on ohut ja liitos kattopintaan huomaamaton. Heijastimen kanssa yhdestä kappaleesta valmistettu kehys ja heijastimen pinnoituksen viimeistelty sauma lisäävät vaikutelmaa katon ja valaisimen muodostamasta saumattomasta kokonaisuudesta. Se on hyvä lähtökohta, mutta valaistuksen visuaalisuus voi olla muutakin! Pleiadin perusmuodosta on helppoa jatkaa oman valo-, muoto- ja värimaailman toteuttamiseen. 6

7 7

8 Bling-bling! Pleiad-tuoteperheen koristevarusteet antavat mahdollisuuden leikitellä materiaaleilla ja sävyillä, tyyleillä ja vaikutelmilla. Valittavana on useita erilaisia paletteja mattapintaisen lasin ja metallin jopa funktionaalisen puhtaista linjoista aina ekspressionistisen voimakkaisiin väreihin saakka. Vaikka koristevarusteet vaikuttavat ennen kaikkea valaistusasennuksen ilmeeseen, ne toimivat myös funktionaalisesti. Valoa hajottavat opaalirenkaat tasoittavat kontrastia valoaukon ja varjoon jäävän kattopinnan välillä. Erilaiset häikäisysuojat parantavat valaisimen rakenteellista häikäisysuojausta. Tarvittaessa valaisimen kotelointiluokkaa voidaan nostaa eli suojata lamppua ja heijastinta pölyltä ja kosteudelta. Pleiadiin voidaan asentaa myös mikroprismahäikäisysuoja, joka taittaa valon tasaisesti ja tehokkaasti sekä pienentää valaisimen aiheuttamaa suoraa häikäisyä. Koristevarusteet sopivat Pleiadin kahteen perusmalliin, Pleiad Comfort G2:een ja Pleiad Compact G2:een. Varusteet on helppo lisätä valaisimeen asennusvaiheessa. Useimmiten koristevarusteet kiinnitetään suoraan upotuskehykseen bajonettilukituksella tai ne ripustetaan heijastimen pohjasta. Koristevarusteita voidaan lisätä tai vaihtaa myös jälkikäteen, joten sisustuksen muuttuessa Pleiad on helppo sovittaa vastaamaan uutta konseptia 8

9 Trend, Plane, Ice Trend, Plane ja Ice ovat Pleiadin kolme erikoisversiota, joissa koristekehys on integroitu valaisimeen jo valmistuksen yhteydessä. Näiden valaisinten rakenteellisena perustana on Pleiad-sarjan lippulaiva Pleiad Comfort G2. Pleiad Trend G2:ssa on osittain kiillotettu, sorvattu alumiininen upotuskehys ja valoaukossa voidaan käyttää häikäisysuojana hiekkapuhallettua lasilevyä. Pleiad Plane G2:n ohut ja sileä, harjattu alumiinirengas on hieman irti katosta. Se synnyttää sopivan kontrastin kattopinnan ja valaisimen välille. Plane voidaan varustaa myös LEDkeskuskoristeella, joka on kuin valaisin valaisimessa. Pleiad Ice G2:n massiivilasinen upotuskehys tuo mieleen modernin kristallikruunun. 9

10 Lasikuituvahvisteinen heijastimen pohja Valonlähteen jäähdytys Saranoitu kytkentäkotelon kansi, joka toimii myös vedonpoistimena Silmukka turvavaijerille Liitäntälaiteen tuuletusaukot Liitäntälaitekotelon ilmaväli asennusalustaan Nivelletty ja irrotettava liitäntälaitekotelo Takajousi Liitäntälaitekotelon salpa 10

11 Valitse uusi sukupolvi Pyörähdyssymmetrinen SLD-optiikka Puolet kevyempi Uusien materiaalien ja minimoidun mitoituksen ansiosta Pleiad G2-valaisimet ovat entistä kevyempiä ja asennusvaiheessa helpommin käsiteltäviä. Niiden kiinnittämiseen kuluva aika lasketaan sekunneissa. Valaisimissa on valonlähde valmiiksi paikoilleen asennettuna, liitosjohto ja maadoitettu pistotulppa sekä jouset, joilla valaisin kiinnittyy kattopintaan ilman työkaluja. Kätevä pölynsuojaus Heijastin on suojattu läpinäkyvällä muovikalvolla, joka poistetaan loppusiivouksen jälkeen. Heijastin pysyy puhtaana ja toimii jopa Etujousi % tehokkaammin Pleiad G2:ssa käytetään Fagerhultin pyörähdyssymmetristä SLD-optiikkaa, jonka hyötysuhde on huippuluokkaa. Lisäksi valaisimista on saatavissa versiot uusimmille A-luokan pienloistelampuille. Se antaa mahdollisuuden pienempitehoisten valaisimien käyttöön sekä mahdollisesti myös valaisimien lukumäärän pienentämiseen. Uusi muoto Ohut ja silti tukeva upotuskehys tasoittaa valaisimen ja kattopinnan välistä liitosta. Siinä ei ole turhia saumoja, eikä kattoon synny ylimääräisiä varjoja. Valaisimen uusi rakenne tarjoaa joustavuutta ahtaissa tiloissa. Jos asennuskohdan leveys on rajoitettu, liitäntälaitekotelo voidaan kääntää alaspäin tai irrottaa kokonaan ja sijoittaa kohtaan, jossa sille on tilaa. Turvavalaisimen merkkidiodin pidike Pitempi käyttöikä Irrotettava liitäntälaitekotelo ja kaksinkertainen seinämä lampunpitimen ja elektronisen liitäntälaitteen välillä pidentävät liitäntälaitteen elinikää. Myös valonlähde kestää pitempään. Asennusta helpottavat kiinnitysjouset Kiinnitysjousi asettuu automaattisesti erilaisten kattopaksuuksien mukaan eikä kiinnityksessä tarvita työkaluja. Heijastimen kanssa samaa materiaalia oleva upotuskehys 11

12 Avainsana on valonhallinta Downlight-valaisimissa on suuria eroja. Valonlähteen sijoittaminen pyöreään heijastimeen ei ole vaikeaa, mutta miellyttävän ja energiatehokkaan valaistuksen aikaansaaminen onkin toinen asia. Upotettavassa ja pienikokoisessa valaisimessa vallitsevat olosuhteet ovat äärimmäisen kovat. Lamppu joutuu toimimaan rajoitetussa tilassa, jolloin sekä lämpötila että lampun itseään varjostava vaikutus pienentävät valaisimen hyötysuhdetta. Pienistä valoaukoista tuleva suuri valovirta asettaa tiukkoja vaatimuksia häikäisynsuojaukselle. Pleiad Comfort G2 ei tee näissä asioissa kompromisseja. Pyörähdyssymmetria Downlight-valaisimessa tarvitaan huippuluokan heijastin, jotta valo jakautuisi tasaisesti. Vaakalamppuisissa valaisimissa on ollut ongelmana erilainen valonjako lampun pitkittäis- ja poikittaissuuntiin. Pleiad Comfort G2:ssa käytetään Pleiadeille tunnusomaisen SLD-optiikan (Symmetric Light Distribution) pidemmälle kehitettyä versiota. Vaikka Pleiadissa käytetään vaaka-asentoon sijoitettua pienloistelamppua, heijastimen muoto jakaa valon pyörähdyssymmetrisesti samoin kuin hehkulamppuvalaisimessa. Tästä kerrotaan tarkemmin sivuilla Suunnittelu ja asennus on helppoa, koska valaisimen asento ei vaikuta valaistustulokseen. Uuden sukupolven SLD-optiikassa on heijastimen yläosan muotoa kehitetty edelleen, jotta valo jakautuisi entistä tasaisemmin ja tehokkaammin. Valaisinten rakenteellinen häikäisysuojakulma on aina vähintään 30. Valonlähteet vaaka-asennossa Comfort G2:ssa ja Compact G2:ssa valonlähteet ovat vaaka-asennossa, jotta häikäisysuojaus olisi mahdollisimman hyvä myös matalassa valaisinrakenteessa. Irrotettavan liitäntälaitekotelon ansiosta kaikki valaisimet ja valonlähteet voidaan aina asentaa samaan suuntaan, jolloin valaistusvaikutelmasta tulee tasainen ja yhtenäinen. 12

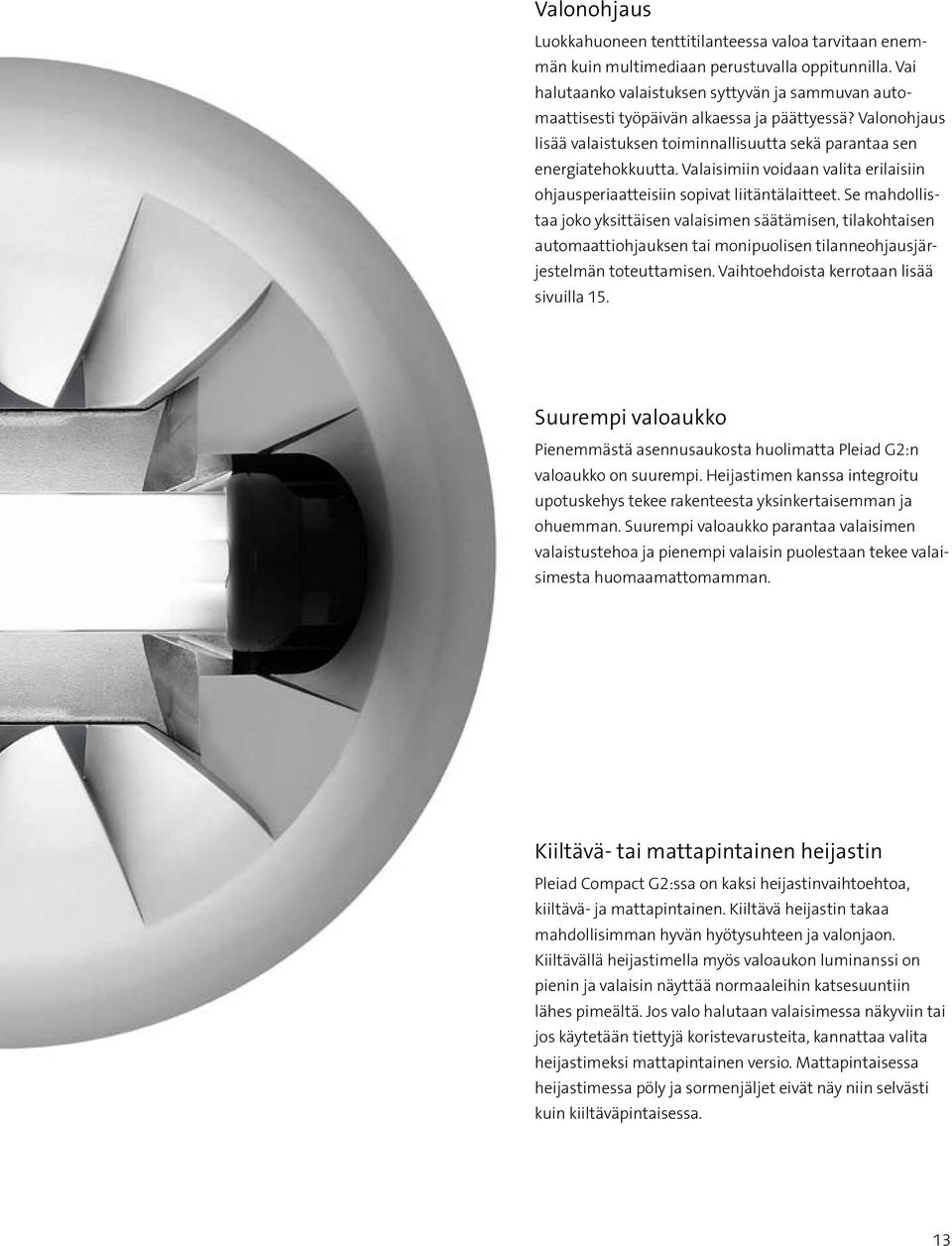

13 Valonohjaus Luokkahuoneen tenttitilanteessa valoa tarvitaan enemmän kuin multimediaan perustuvalla oppitunnilla. Vai halutaanko valaistuksen syttyvän ja sammuvan automaattisesti työpäivän alkaessa ja päättyessä? Valonohjaus lisää valaistuksen toiminnallisuutta sekä parantaa sen energiatehokkuutta. Valaisimiin voidaan valita erilaisiin ohjausperiaatteisiin sopivat liitäntälaitteet. Se mahdollistaa joko yksittäisen valaisimen säätämisen, tilakohtaisen automaattiohjauksen tai monipuolisen tilanneohjausjärjestelmän toteuttamisen. Vaihtoehdoista kerrotaan lisää sivuilla 15. Suurempi valoaukko Pienemmästä asennusaukosta huolimatta Pleiad G2:n valoaukko on suurempi. Heijastimen kanssa integroitu upotuskehys tekee rakenteesta yksinkertaisemman ja ohuemman. Suurempi valoaukko parantaa valaisimen valaistustehoa ja pienempi valaisin puolestaan tekee valaisimesta huomaamattomamman. Kiiltävä- tai mattapintainen heijastin Pleiad Compact G2:ssa on kaksi heijastinvaihtoehtoa, kiiltävä- ja mattapintainen. Kiiltävä heijastin takaa mahdollisimman hyvän hyötysuhteen ja valonjaon. Kiiltävällä heijastimella myös valoaukon luminanssi on pienin ja valaisin näyttää normaaleihin katsesuuntiin lähes pimeältä. Jos valo halutaan valaisimessa näkyviin tai jos käytetään tiettyjä koristevarusteita, kannattaa valita heijastimeksi mattapintainen versio. Mattapintaisessa heijastimessa pöly ja sormenjäljet eivät näy niin selvästi kuin kiiltäväpintaisessa. 13

14 Kunnollinen valaistus teoriassa ja käytännössä SLD (Symmetric Light Distribution) on edistyksellinen heijastinrakenne, jossa downlight-heijastimen muotoa on optimoitu pienloistelamppujen geometriaan perustuen. Se tarjoaa ylivoimaisia valaistusteknisiä etuja. Kaikki kiiltävällä heijastimilla varustetut Pleiad Comfort G2 -mallit täyttävät myös EN mukaiset, näyttöpäätevalaistuksen luminanssivaatimukset alle 1000 cd/m 2 yli 65 kulmaan kaikkiin suuntiin valaisimen ympäri. Valaistussuunnittelu perustuu valaisimien valonjako-ominaisuuksiin. Niitä tarkastellaan joko valaistuslaskennan yhteydessä tai valaisinluetteloon painetuista valonjakokäyristä. Downlight-valaisimissa vaaka-asentoon sijoitetun lampun epäsymmetrinen muoto suhteessa heijastimeen aiheuttaa ongelmia. Siksi downlight-valaisimien valonjakokäyrät tyypillisesti poikkeavat toisistaan lampun pitkittäis- ja poikittaissuuntiin. Fagerhultin SLD-optiikka poistaa symmetriaongelmat. Yllä olevassa valonjakokäyrässä valaisimen puoliarvokulma on noin 45. Kaikissa Pleiad Comfort G2 -malleissa puoliarvokulma on valaisimen koosta ja versiosta riippumatta. Rakenteellinen häikäisysuojakulma on kautta linjan parempi kuin

15 Oikeasti pyörähdyssymmetrinen Tämä on SLD Vaaka-asentoon sijoitettu pienloistelamppu on optiikan suunnittelun kannalta erittäin haastava tehtävä. Vaakaasentoon sijoitettu pienloistelamppu mahdollistaa downlight-valaisimelle huomattavasti paremman häikäisysuojauksen sekä optimaalisemman valovirran valaisimen sisällä olevissa lämpötiloissa. Varjopuolena on pyörähdyssymmetrisen valonjaon asemesta kahden tason suhteen symmetrinen valonjako. Pitkälle kehitetty SLD-optiikka perustuu pintoihin, jotka kompensoivat valonlähteen epäsymmetriaa ja ohjaavat valoa kaikkiin suuntiin valaisimen ympärille. Se tekee valonjaosta tasaisen ja valaisimen asennosta riippumattoman. Valaistuksen suunnittelu on helpompaa ja tuloksena on miellyttävän tasapainoinen valaistus. SLD-optiikan valokäyrä on laakea ja sen tuloksena on tasainen siirtymä valaistulta alueelta valaisemattomalle, ilman teräviä rajoja. Kirkkauserot ovat hallittuja ja siksi valaistussuunnittelijan on helppo luoda hallittuja valaistustilanteita. Pyörähdyssymmetrinen valonjako tarkoittaa sitä, että valaisimen ympärille kaikkiin suuntiin lähtee yhtä paljon valoa. SLD-optiikan tehtävä on jakaa valo tasaisesti kaikkiin suuntiin valaisimen ympäri. Pleiad Comfort G2:n valonjakokäyrä näyttää ylhäältä katsottuna tältä. 15

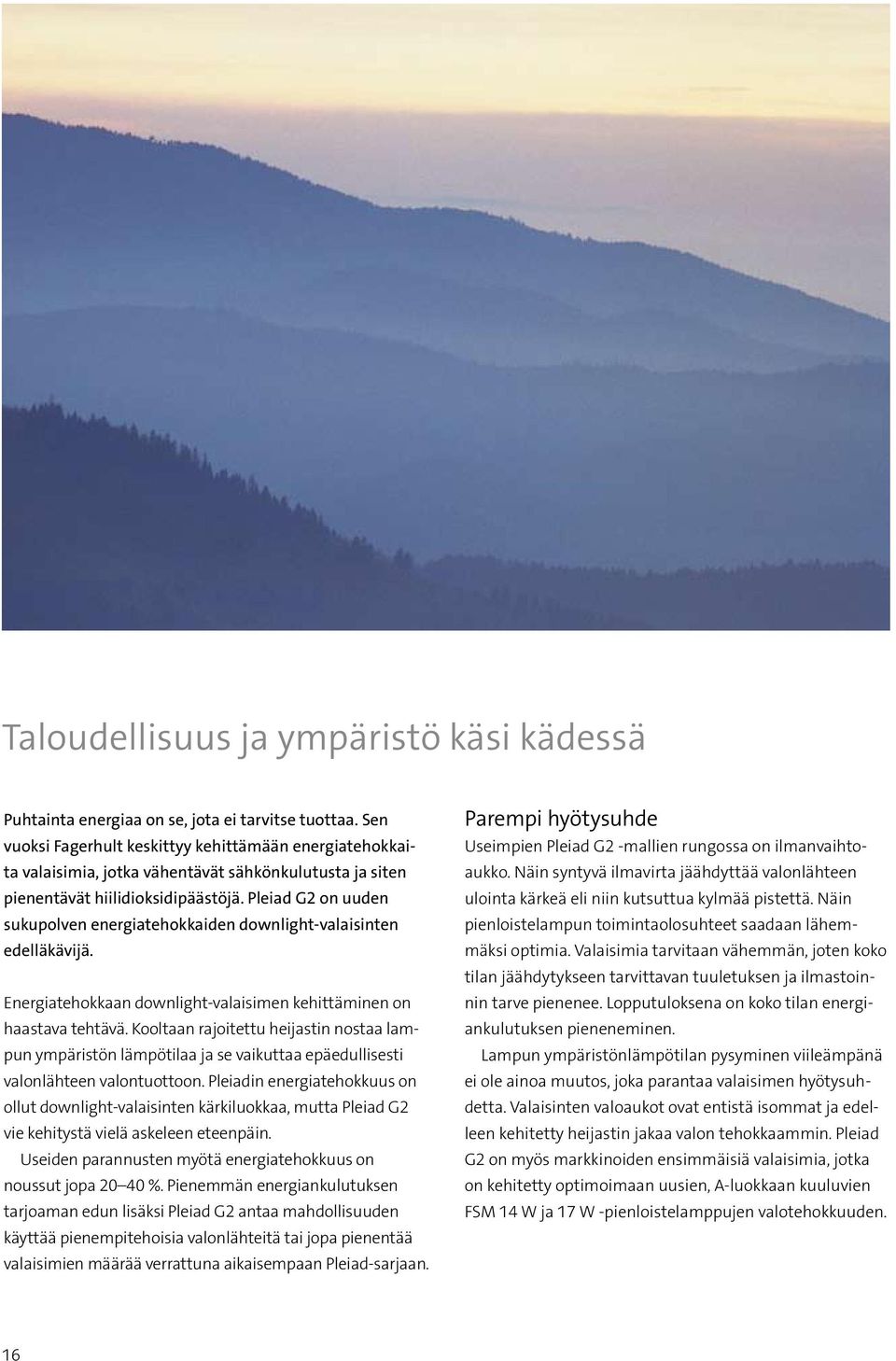

16 Taloudellisuus ja ympäristö käsi kädessä Puhtainta energiaa on se, jota ei tarvitse tuottaa. Sen vuoksi Fagerhult keskittyy kehittämään energiatehokkaita valaisimia, jotka vähentävät sähkönkulutusta ja siten pienentävät hiilidioksidipäästöjä. Pleiad G2 on uuden sukupolven energiatehokkaiden downlight-valaisinten edelläkävijä. Energiatehokkaan downlight-valaisimen kehittäminen on haastava tehtävä. Kooltaan rajoitettu heijastin nostaa lampun ympäristön lämpötilaa ja se vaikuttaa epäedullisesti valonlähteen valontuottoon. Pleiadin energiatehokkuus on ollut downlight-valaisinten kärkiluokkaa, mutta Pleiad G2 vie kehitystä vielä askeleen eteenpäin. Useiden parannusten myötä energiatehokkuus on noussut jopa %. Pienemmän energiankulutuksen tarjoaman edun lisäksi Pleiad G2 antaa mahdollisuuden käyttää pienempitehoisia valonlähteitä tai jopa pienentää valaisimien määrää verrattuna aikaisempaan Pleiad-sarjaan. Parempi hyötysuhde Useimpien Pleiad G2 -mallien rungossa on ilmanvaihtoaukko. Näin syntyvä ilmavirta jäähdyttää valonlähteen ulointa kärkeä eli niin kutsuttua kylmää pistettä. Näin pienloistelampun toimintaolosuhteet saadaan lähemmäksi optimia. Valaisimia tarvitaan vähemmän, joten koko tilan jäähdytykseen tarvittavan tuuletuksen ja ilmastoinnin tarve pienenee. Lopputuloksena on koko tilan energiankulutuksen pieneneminen. Lampun ympäristönlämpötilan pysyminen viileämpänä ei ole ainoa muutos, joka parantaa valaisimen hyötysuhdetta. Valaisinten valoaukot ovat entistä isommat ja edelleen kehitetty heijastin jakaa valon tehokkaammin. Pleiad G2 on myös markkinoiden ensimmäisiä valaisimia, jotka on kehitetty optimoimaan uusien, A-luokkaan kuuluvien FSM 14 W ja 17 W -pienloistelamppujen valotehokkuuden. 16

17 Uuden sukupolven pienloistelamput Uudet A-luokan pienloistelamput sisältävät elohopeaa vähemmän kuin tavalliset pienloistelamput. Ne on kehitetty tuottamaan maksimivalovirran entistä korkeammassa ympäristönlämpötilassa. Sen ansiosta ne sopivat erityisen hyvin pienikokoisissa downlight-valaisimissa vallitseviin lämpöolosuhteisiin. Lisäksi nämä lamput syttyvät nopeammin ja kestävät käytössä pitempään. Myös niiden vaihtaminen on bajonettikiinnityksen ansiosta yksinkertaisempaa. Valonohjaus Kun valaisimet palavat täydellä teholla, vaikka päivänvaloa on riittävästi tai tila on tyhjillään, tuhlataan energiaa. Mikäli valaistuksen energiatehokkuuteen halutaan kiinnittää huomiota, kannattaa Pleiad G2 -valasimet varustaa valonsäätöön tarkoitetuilla liitäntälaitteilla. DALI:in tai suorapainikeohjaukseen yhdistettyjen vakiovalo- ja läsnäoloilmaisinten käyttö voi merkitä jopa 60 % lisäsäästöä energiankulutukseen. Energiankulutuslaskelma Käytävän valaistukseen on valittu huomiota herättämätön, upotettava downlight-valaisin Pleiad Compact G2. Manuaalinen ohjaus Valaisin LENI Kustannukset, Kulutus, kwh/vuosi Säästö (%) 1x26 W x17 W Automaattinen ohjaus Valaisin LENI Kustannukset, Kulutus, kwh/vuosi Säästö (%) 1x26 W , x17 W , m 1.8 m 21.0 m < 100 lx 21.0 m > 100 lx wall zone Pleiad Comfort G2 1x26 W FSM-E. Keskimääräinen valaistusvoimakkuus noin 120 lx. Huonekorkeus 2,7 m ja valaisinväli 3 m. Alenemakerroin 0,78. LENI-luvut on laskettu DIALux 4.5 -ohjelmalla. Laskelmat perustuvat standardin EN vakioarvoihin. Valaistuksen normaaliksi vuosittaiseksi käyttöajaksi on oletettu 2500 tuntia, joista 250 tuntia on ilman päivänvaloa. Vuosittaiset energiakustannukset perustuvat energian hintaan 0,1 /kwh. Laskennat on tehty Helsingin leveysasteella ja käytävällä ei ole ikkunoita. LENI-luvulla mitataan normaalisti koko rakennuksen energiatehokkuutta. LENI-luku on tässä laskelmassa laskettu vain yhden tilan osalta eri ratkaisujen vertaamista varten. Manuaalinen ohjaus - Keskitetty sytytys/sammutus. Automaattiohjaus Vakiovalo-ohjaus ja himmentävä läsnäolo-ohjaus. Vakiovalo-ohjauksessa ilmaisin pitää valaistusvoimakkuuden vakiona kompensoiden alenemakertoimen. Himmentävä läsnäolo-ohjaus sytyttää valot automaattisesti läsnäolohavainnosta. Läsnäolohavainnon poistuttua ja lyhyen aikaviiveen jälkeen valaistus himmenee automaattisesti noin 10% tasolle maksimitehosta. Aikaviiveen pituus voidaan asettaa esimerkiksi välillä 2-15 minuuttia. FSM-E 17 W:n valonlähteen valotehokkuus pätee vaaka-asentoon asennetulle lampulle. Koska 17W:n lampun polttoikä on pidempi ja valovirran alenema pienempi, sille voidaan käyttää suurempaa alenemakerrointa. < 100 lx > 100 lx wall zone Pleiad Comfort G2 1x17 W FSM-E. Keskimääräinen valaistusvoimakkuus noin 110 lx. Huonekorkeus 2,7 m ja valaisinväli 3 m. Alenemakerroin 0,83. 17

18 Harkinta on viisautta Pleiad G2:n kehitystyössä on otettu huomioon valaisimen koko elinkaari. Sen ympäristövaikutukset on pystytty minimoimaan elinkaaren jokaisessa vaiheessa. Valaisimen suurin ympäristövaikutus ajoittuu sen käyttöön. Siksi energiatehokkuus on ehdottomasti tärkein tekijä, kun suunnitellaan ympäristöystävällistä valaisinta (sivut 14 15). Myös materiaaleilla, valmistusprosessilla, kierrätettävyydellä ja kuljetuksilla on tärkeä merkitys. Ne on otettu huomioon Pleiad G2:n kehitystyössä. Rakenne minimoi materiaalinkäytön Pleiad G2:n suunnittelussa on pyritty mahdollisimman vähäiseen materiaalinkäyttöön ja keveyteen. Siksi valmistusmateriaaliksi on valittu kevyt PBT-muovi. Valaisimen keveys parantaa asennusergonomiaa ja samalla kuljetusten aiheuttama ympäristökuormitus pienenee. Helppo purkaa kierrätykseen Kaikki suuret osat on valmistettu täysin kierrätettävästä PBT:stä. Valaisin on helppo purkaa, kun lajittelun ja kierrätyksen aika on käsillä. Pitempi käyttöikä, vähemmän valaisimia Valonlähteen ja liitäntälaitteen väliset kaksinkertaiset, ilmaeristeiset väliseinät pienentävät elektroniseen liitäntälaitteeseen kohdistuvaa lämpökuormaa. Rakenne pidentää liitäntälaitteen käyttöikää ja myös valonlähde kestää pitempään. Siksi materiaalinkulutus on entistä pienempi myös pitkällä tähtäimellä. 18

19 19

20 Innovatiivinen asennustapa säästää aikaa ja rahaa Kumpi maksaa enemmän, valaisin vai sen asentaminen? Asennustyö maksaa yhtä paljon kuin valaisin, joskus jopa enemmän, jos sijoituspaikka on ahdas ja vaikeasti työstettävä. Pleiad G2:n asennus sujuu minuuttien sijaan sekunneissa. Pleiad G2:ssa on valmiiksi paikoilleen asennettuna sekä lamppu että valittu verkkoliitäntä. Innovatiivisen jousikiinnityksen ansiosta asennus sujuu erittäin nopeasti ja ilman työkaluja. Valaisinten valoaukossa on myös pölysuojakalvo, joka on helppo poistaa loppusiivouksen jälkeen Asennus ilman työkaluja Pleiad G2:n kiinnitys tehdään kolmessa vaiheessa, täysin ilman työkaluja. Liitäntälaitekotelon rakenne on suunniteltu siten, että asennus sujuu vaivattomasti ja reunoja kolhimatta. Kun valaisin oikaistaan, takajousi asettuu automaattisesti paikoilleen. Samalla tavalla kiinnittyy myös etujousi, kun valaisimen runkoa painetaan kattoa kohti. Kiinnitysjouset säätyvät automaattisesti alakaton paksuuden mukaan (välillä 1 30 mm). Myös valaisimen irrottaminen on mahdollista. Verkkoliitäntä tehdään vaakasuoraan liitäntälaitekotelon takareunasta ja jousiliitinkytkentärima on suojassa kannen alla. Liitäntäpisteen kansi toimii samalla vedonpoistimena. Pleiad G2 -valaisimessa on vakiona joko liitosjohto ja maadoitettu pistotulppa tai jousiliitinkytkentärima

21 4. 5. Taittuva liitäntälaitekotelo helpottaa ahtaissa tiloissa Jos upotussyvyys on erittäin pieni, liitäntälaitekotelon salpa voidaan avata ja alareunastaan saranoitu kotelo taipuu matalampaan upotussyvennykseen. Valaisimen pujottaminen onnistuu myös yhdellä kädellä. Huomioi myös turvavaijerin kiinnityssanka, joka osaltaan säätelee minimietäisyyttä upotussyvennyksen yläpintaan Irrotettava liitäntälaitekotelo antaa liikkumavaraa Valaisimet asennetaan usein viimeiseksi ja silloin katossa on jo kaapelihyllyjä, ilmastointiputkia, sprinkleriputkia ja muita LVIS-laitteita. Siksi Pleiad G2 on varustettu irrotettavalla liitäntälaitekotelolla, joka voidaan sijoittaa sinne, missä on enemmän tilaa. Mahdottomia asennustilanteita ei näin ollen synny ja valaisimet voidaan aina asentaa valonlähteet samaan suuntaan. Se taas takaa tasaisen ja miellyttävän valaistuksen myös Pleiad Compact G2 valaisimilla, joissa ei ole SLD-optiikkaa

22 Pleiad Comfort G2 Pleiad Comfort G2 -valaisimien suunnittelun keskeisenä tavoitteena on ollut huippuluokan valotekniikka eli mahdollisimman hyvä häikäisysuojaus ja samalla erinomainen hyötysuhde. SLD-optiikan ansiosta vaakalamppuiseen valaisimeen on saatu lähes pyörähdyssymmetrinen valonjako. Näin häikäisysuojaus on yhtä hyvä kaikkiin suuntiin valaisimen ympärillä. Siksi Pleiad Comfort G2 sopii hyvin myös avotoimistotiloihin. Comfort G2:n runko ja heijastin on kehitetty optimoimaan uusien FSM 14 W ja 17 W -loistelamppujen ominaisuudet. Niiden % suurempi valotehokkuus merkitsee suuria säästöjä energiankulutukseen ja tarjoaa mahdollisuuden valaisinten lukumäärän pienentämiseen. Pleiad Comfort G2 täyttää vaativimmatkin pienluminanssikriteerit. Näyttöpäätetiloissa ei tarvita erillistä, hyötysuhdetta pienentävää lisähäikäisysuojaa. Valoaukon luminanssi on kiiltäväpintaisella heijastimella alle 1000 cd/m 2 yli 65 kulmaan luotilinjasta lukien kaikissa tasoissa valaisimen ympäri. Muiden ominaisuuksiensa puolesta Pleiad Comfort G2 -valaisimet vastaavat Pleiad Compact G2 -mallia, mutta valaisin on vain korkeampi. Lisäksi valaisimeen on saatavissa laaja valikoima erilaisia asennus- ja koristevarusteita. Koristekehykset ja huomattava osa keskuskoristeista ovat kokonaan uusia. 22

23 23

24 Pleiad Comfort G2 165 Valaisimet EL-liitäntälaitteella FSM-E kg Heijastin Sävy 830 1x Kiiltävä x Matta Lisänumerot -03 Liitosjohto ja maadoitettu pistotulppa, RKK 3x0,75 mm², P=2,5 m DALI/DSI/ SwitchDim -138 SwitchDim/DSI -303 Liitosjohto ja Wieland GST 18i uros, P=3,0 m Turvavalaisin SwitchDim/DSI -319 Turvavalaisin EL Merkittyihin valaisimiin valitaan haluttu toiminto lisänumeron avulla. Tilausnumeroon voidaan liittää vain yksi lisänumero. Asennus Upotetaan kattopintaan. Jousikiinnitys ilman työkaluja. Tukilevyä tai alakattovarusteita käytettävä pehmeiden alakattomateriaalien kanssa. Sopii myös ilmastoituun alakattorakenteeseen. Liitäntälaitekotelo on nivelletty ja voidaan tarvittaessa irrottaa valaisimesta. Kytkentä Jousiliitinkytkentärima 5x2,5 mm 2 -o-. Kytkentätila on koteloitu ja varustettu vedonpoistimella. Liitosjohdolla varustetussa valaisimessa 2,5 m liitosjohto 3x0,75 mm 2 maadoitetulla pistotulpalla. Tilauksesta valaisimet voidaan varustaa liitosjohdolla ja pistotulpalla/pistoliittimellä. Rakenne Runko ja liitäntälaitekotelo mustaa, lämmönkestävää PBT-muovia. Upotuskehys ja yhteenrakennettu heijastin valkoista (RAL 9010) PBT-muovia. Heijastin Rungon ja upotuskehyksen kanssa yhteenrakennettu heijastin kiiltometalloitua PBT-muovia, joka on päällystetty naarmuuntumista kestävällä suojalakalla. Pinnoitevaihtoehdot kiiltävä tai matta alumiini. Pyörähdyssymmetrinen SLD-optiikka. Rakenteellinen häikäisysuojakulma 30. Turvavalaistus Mallistoon sisältyy valaisinyksikköjärjestelmään tarkoitettu turvavalaisin, jonka turvavaloyksikkö (1h/3hNiMH) tilataan erikseen. Turvavalaisimen upotuskehyksessä on latauksen ilmaisindiodi. Turvavaloyksikössä liitosjohto 0,25 m ja 15-napainen pistoliitin. Lisätiedot Valonlähteet sisältyvät toimitukseen, sävy 830. Valaisimen valoaukossa on rakennuspölyä varten pölysuojakalvo. 1x18 W, kiiltävä 1x18 W, matta Ø165 t 144 t= Ø Etummainen tuuletusaukko jäähdyttää pienloistelampun kylmää pistettä, mikä parantaa valaisimen hyötysuhdetta. Valaisin, johon on liitetty turvavaloyksikkö. 24

25 Pleiad Comfort G2 205 Valaisimet EL-liitäntälaitteella FSM-E kg Heijastin Sävy 830 1x Kiiltävä x Matta x Kiiltävä x Matta FSM-E 2x Kiiltävä x Matta x Kiiltävä x Matta x Kiiltävä x Matta x Kiiltävä x Matta Lisänumerot -03 Liitosjohto ja maadoitettu pistotulppa, RKK 3x0,75 mm², P=2,5 m DALI/DSI/SwitchDim -136 DALI -138 SwitchDim/DSI -303 Liitosjohto ja Wieland GST 18i uros, P=3,0 m Turvavalaisin SwitchDim/DSI -319 Turvavalaisin EL Merkittyihin valaisimiin valitaan haluttu toiminto lisänumeron avulla. Tilausnumeroon voidaan liittää vain yksi lisänumero. Asennus Upotetaan kattopintaan. Jousikiinnitys ilman työkaluja. Tukilevyä tai alakattovarusteita käytettävä pehmeiden alakattomateriaalien kanssa. Sopii myös ilmastoituun alakattorakenteeseen. Liitäntälaitekotelo on nivelletty ja voidaan tarvittaessa irrottaa valaisimesta. Kytkentä Jousiliitinkytkentärima 5x2,5 mm 2 -o-. Kytkentätila on koteloitu ja varustettu vedonpoistimella. Liitosjohdolla varustetussa valaisimessa 2,5 m liitosjohto 3x0,75 mm 2 maadoitetulla pistotulpalla. Tilauksesta valaisimet voidaan varustaa liitosjohdolla ja pistotulpalla/pistoliittimellä. Rakenne Runko ja liitäntälaitekotelo mustaa, lämmönkestävää PBT-muovia. Upotuskehys ja yhteenrakennettu heijastin valkoista (RAL 9010) PBT-muovia. Heijastin Rungon ja upotuskehyksen kanssa yhteenrakennettu heijastin kiiltometalloitua PBT-muovia, joka on päällystetty naarmuuntumista kestävällä suojalakalla. Pinnoitevaihtoehdot kiiltävä tai matta alumiini. Pyörähdyssymmetrinen SLD-optiikka. Rakenteellinen häikäisysuojakulma 30. Turvavalaistus Mallistoon sisältyy valaisinyksikköjärjestelmään tarkoitettu turvavalaisin, jonka turvavaloyksikkö (1h/3h NiMH) tilataan erikseen. Turvavalaisimen upotuskehyksessä on latauksen ilmaisindiodi. Turvavaloyksikössä liitosjohto 0,25 m ja 15-napainen pistoliitin. Lisätiedot Valonlähteet sisältyvät toimitukseen, sävy 830. Valaisimen valoaukossa on rakennuspölyä varten pölysuojakalvo. 2x14 W, kiiltävä 2x14 W, matta 1x26 W, kiiltävä 1x26 W, matta 1x32 W, kiiltävä 1x32 W, matta 182 Ø205 t t= ,8 131 Ø Saranoitu liitäntälaitekotelo helpottaa asennusta. Liitäntälaitekotelo on myös irrotettavissa ahtaissa asennuskohteissa. 25

26 Pleiad Comfort G2 245 Valaisimet EL-liitäntälaitteella FSM-E kg Heijastin Sävy 830 1x Kiiltävä x Matta x Kiiltävä x Matta FSM-E 2x Kiiltävä x Matta x Kiiltävä x Matta Lisänumerot -03 Liitosjohto ja maadoitettu pistotulppa, RKK 3x0,75 mm², P=2,5 m DALI/DSI/ SwitchDim -136 DALI -138 SwitchDim/DSI -303 Liitosjohto ja Wieland GST 18i uros, P=3,0 m Turvavalaisin SwitchDim/DSI -319 Turvavalaisin EL Merkittyihin valaisimiin valitaan haluttu toiminto lisänumeron avulla. Tilausnumeroon voidaan liittää vain yksi lisänumero. Asennus Upotetaan kattopintaan. Jousikiinnitys ilman työkaluja. Tukilevyä tai alakattovarusteita käytettävä pehmeiden alakattomateriaalien kanssa. Sopii myös ilmastoituun alakattorakenteeseen. Liitäntälaitekotelo on nivelletty ja voidaan tarvittaessa irrottaa valaisimesta. Kytkentä Jousiliitinkytkentärima 5x2,5 mm 2 -o-. Kytkentätila on koteloitu ja varustettu vedonpoistimella. Liitosjohdolla varustetussa valaisimessa 2,5 m liitosjohto 3x0,75 mm 2 maadoitetulla pistotulpalla. Tilauksesta valaisimet voidaan varustaa liitosjohdolla ja pistotulpalla/pistoliittimellä. Rakenne Runko ja liitäntälaitekotelo mustaa, lämmönkestävää PBT-muovia. Upotuskehys ja yhteenrakennettu heijastin valkoista (RAL 9010) PBT-muovia. Heijastin Rungon ja upotuskehyksen kanssa yhteenrakennettu heijastin kiiltometalloitua PBT-muovia, joka on päällystetty naarmuuntumista kestävällä suojalakalla. Pinnoitevaihtoehdot kiiltävä tai matta alumiini. Pyörähdyssymmetrinen SLD-optiikka. Rakenteellinen häikäisysuojakulma 30. Turvavalaistus Mallistoon sisältyy valaisinyksikköjärjestelmään tarkoitettu turvavalaisin, jonka turvavaloyksikkö (1h/3h NiMH) tilataan erikseen. Turvavalaisimen upotuskehyksessä on latauksen ilmaisindiodi. Turvavaloyksikössä liitosjohto 0,25 m ja 15-napainen pistoliitin. Lisätiedot Valonlähteet sisältyvät toimitukseen, sävy 830. Valaisimen valoaukossa on rakennuspölyä varten pölysuojakalvo. 1x17 W, kiiltävä 1x17 W, matta 1x42 W, kiiltävä 1x42 W, matta 189 Ø245 t t= Ø Etummainen kiinnitysjousi. Valonlähteen tuuletuskanavat pitävät lampun lämpötilan mahdollisimman lähellä optimia. 26
