EF24-70mm f/4l IS USM

Transkriptio

1 EF24-70mm f/4l IS USM FIN Käyttöohjeet

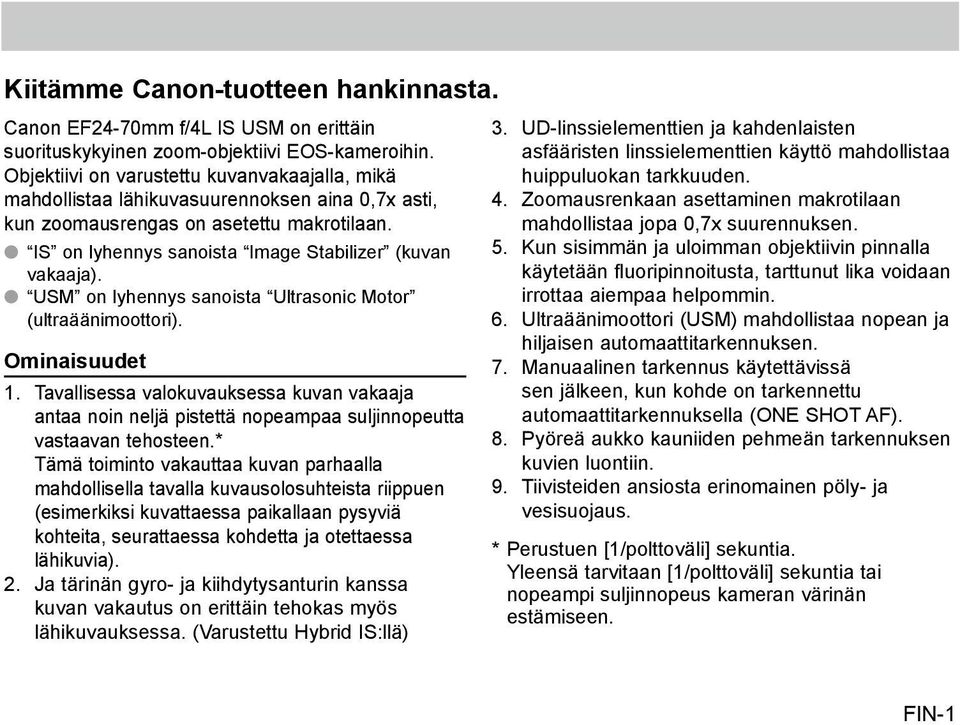

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF24-70mm f/4l IS USM on erittäin suorituskykyinen zoom-objektiivi EOS-kameroihin. Objektiivi on varustettu kuvanvakaajalla, mikä mahdollistaa lähikuvasuurennoksen aina 0,7x asti, kun zoomausrengas on asetettu makrotilaan. IS on lyhennys sanoista Image Stabilizer (kuvan vakaaja). USM on lyhennys sanoista Ultrasonic Motor (ultraäänimoottori). Ominaisuudet 1. Tavallisessa valokuvauksessa kuvan vakaaja antaa noin neljä pistettä nopeampaa suljinnopeutta vastaavan tehosteen.* Tämä toiminto vakauttaa kuvan parhaalla mahdollisella tavalla kuvausolosuhteista riippuen (esimerkiksi kuvattaessa paikallaan pysyviä kohteita, seurattaessa kohdetta ja otettaessa lähikuvia). 2. Ja tärinän gyro- ja kiihdytysanturin kanssa kuvan vakautus on erittäin tehokas myös lähikuvauksessa. (Varustettu Hybrid IS:llä) 3. UD-linssielementtien ja kahdenlaisten asfääristen linssielementtien käyttö mahdollistaa huippuluokan tarkkuuden. 4. Zoomausrenkaan asettaminen makrotilaan mahdollistaa jopa 0,7x suurennuksen. 5. Kun sisimmän ja uloimman objektiivin pinnalla käytetään fluoripinnoitusta, tarttunut lika voidaan irrottaa aiempaa helpommin. 6. Ultraäänimoottori (USM) mahdollistaa nopean ja hiljaisen automaattitarkennuksen. 7. Manuaalinen tarkennus käytettävissä sen jälkeen, kun kohde on tarkennettu automaattitarkennuksella (ONE SHOT AF). 8. Pyöreä aukko kauniiden pehmeän tarkennuksen kuvien luontiin. 9. Tiivisteiden ansiosta erinomainen pöly- ja vesisuojaus. * Perustuen [1/polttoväli] sekuntia. Yleensä tarvitaan [1/polttoväli] sekuntia tai nopeampi suljinnopeus kameran värinän estämiseen. FIN-1

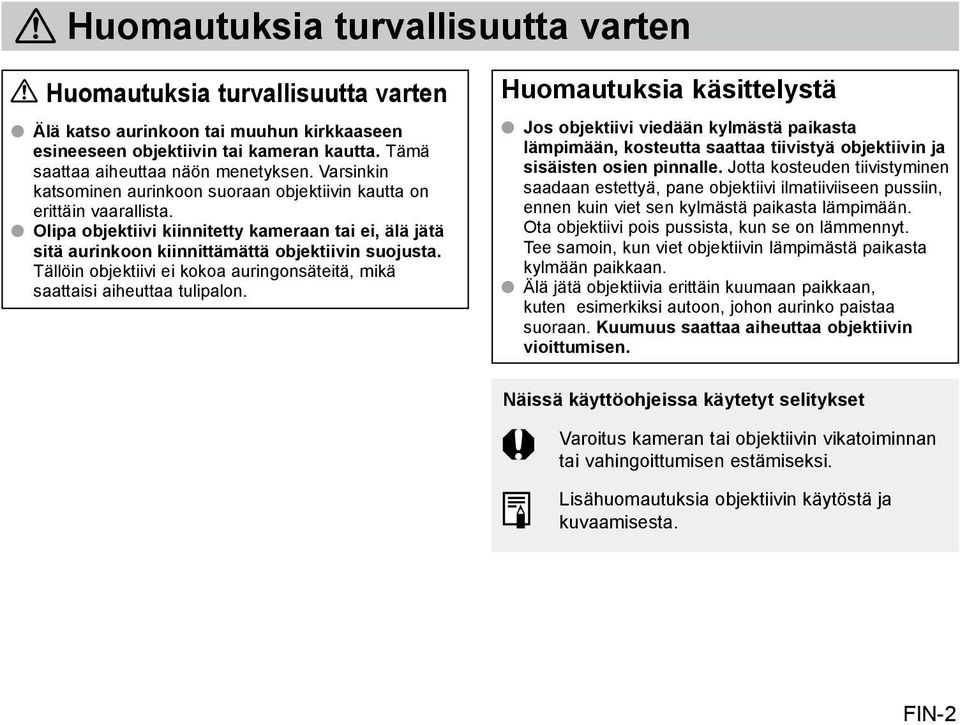

3 Huomautuksia turvallisuutta varten Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin, ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivi pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan, kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin vioittumisen. Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. FIN-2

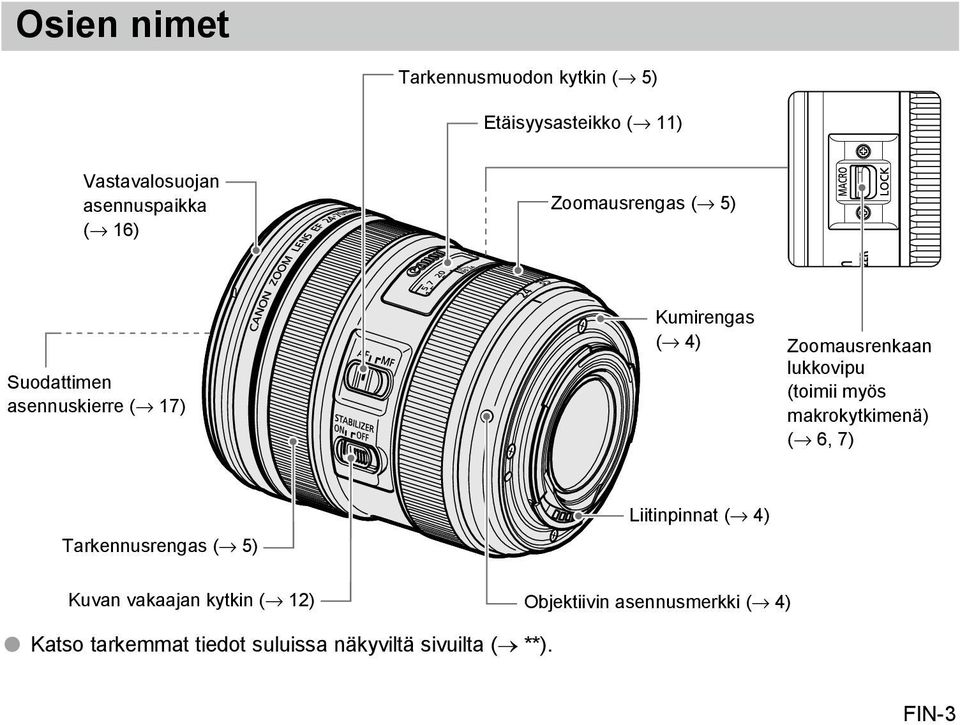

4 Osien nimet Tarkennusmuodon kytkin ( 5) Etäisyysasteikko ( 11) Vastavalosuojan asennuspaikka ( 16) Zoomausrengas ( 5) Suodattimen asennuskierre ( 17) Kumirengas ( 4) Zoomausrenkaan lukkovipu (toimii myös makrokytkimenä) ( 6, 7) Tarkennusrengas ( 5) Liitinpinnat ( 4) Kuvan vakaajan kytkin ( 12) Objektiivin asennusmerkki ( 4) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). FIN-3

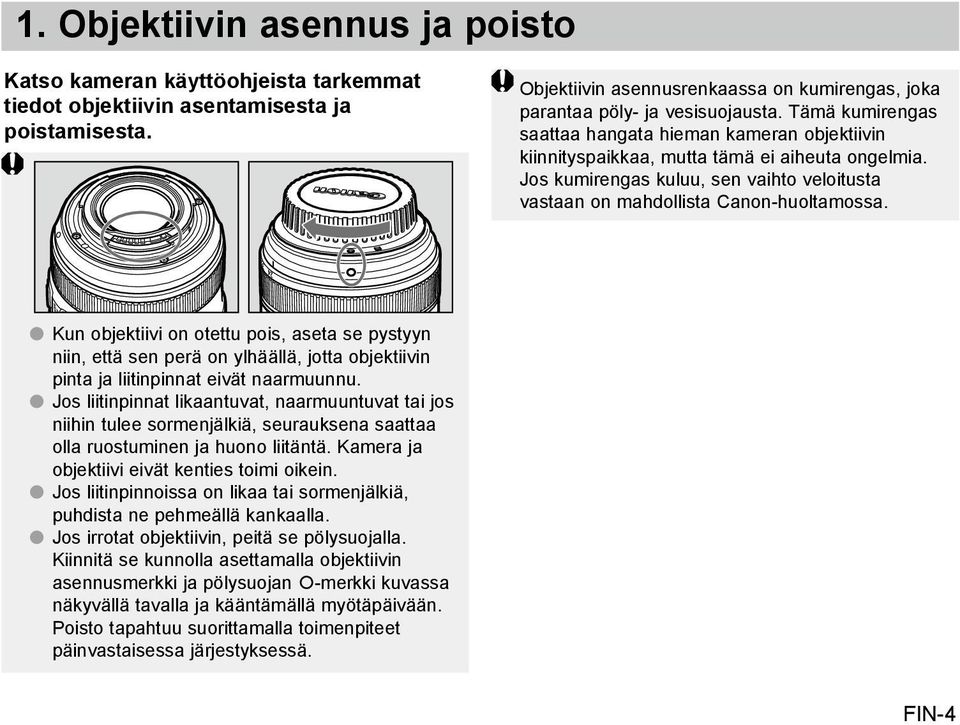

5 1. Objektiivin asennus ja poisto Katso kameran käyttöohjeista tarkemmat tiedot objektiivin asentamisesta ja poistamisesta. Objektiivin asennusrenkaassa on kumirengas, joka parantaa pöly- ja vesisuojausta. Tämä kumirengas saattaa hangata hieman kameran objektiivin kiinnityspaikkaa, mutta tämä ei aiheuta ongelmia. Jos kumirengas kuluu, sen vaihto veloitusta vastaan on mahdollista Canon-huoltamossa. Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja liitinpinnat eivät naarmuunnu. Jos liitinpinnat likaantuvat, naarmuuntuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan -merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. FIN-4

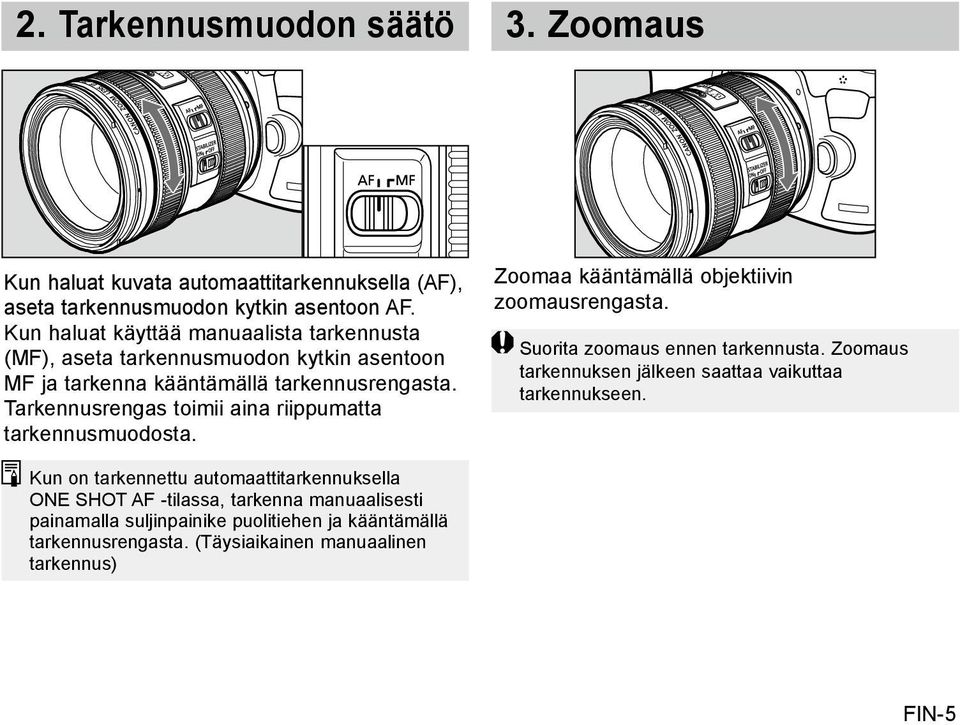

6 2. Tarkennusmuodon säätö 3. Zoomaus Kun haluat kuvata automaattitarkennuksella (AF), aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää manuaalista tarkennusta (MF), aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Tarkennusrengas toimii aina riippumatta tarkennusmuodosta. Zoomaa kääntämällä objektiivin zoomausrengasta. Suorita zoomaus ennen tarkennusta. Zoomaus tarkennuksen jälkeen saattaa vaikuttaa tarkennukseen. Kun on tarkennettu automaattitarkennuksella ONE SHOT AF -tilassa, tarkenna manuaalisesti painamalla suljinpainike puolitiehen ja kääntämällä tarkennusrengasta. (Täysiaikainen manuaalinen tarkennus) FIN-5

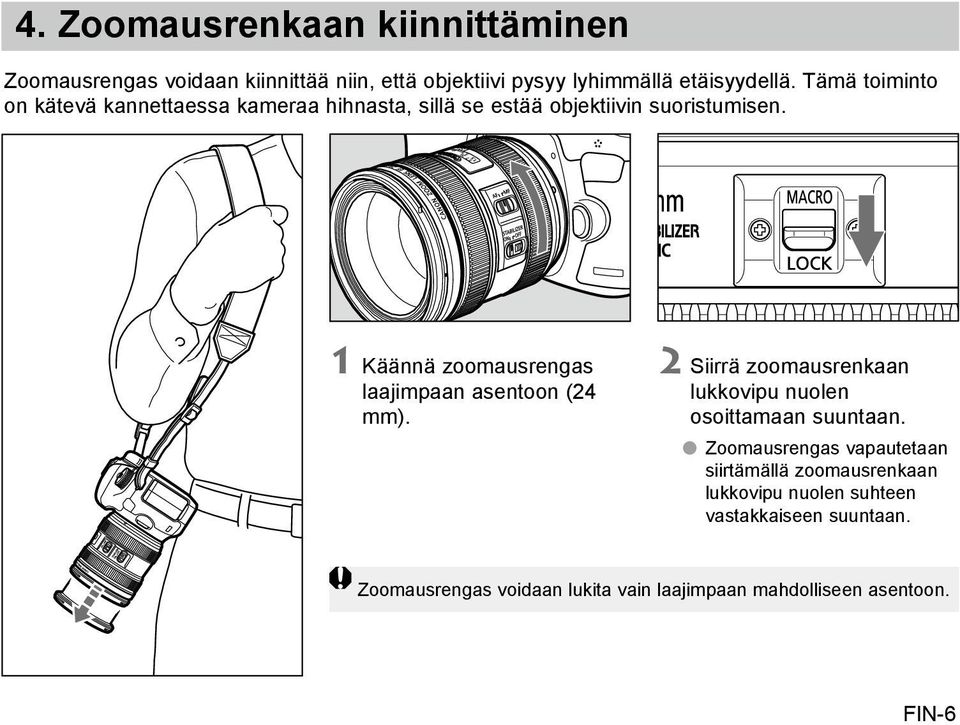

7 4. Zoomausrenkaan kiinnittäminen Zoomausrengas voidaan kiinnittää niin, että objektiivi pysyy lyhimmällä etäisyydellä. Tämä toiminto on kätevä kannettaessa kameraa hihnasta, sillä se estää objektiivin suoristumisen. 1 Käännä zoomausrengas laajimpaan asentoon (24 mm). 2 Siirrä zoomausrenkaan lukkovipu nuolen osoittamaan suuntaan. Zoomausrengas vapautetaan siirtämällä zoomausrenkaan lukkovipu nuolen suhteen vastakkaiseen suuntaan. Zoomausrengas voidaan lukita vain laajimpaan mahdolliseen asentoon. FIN-6

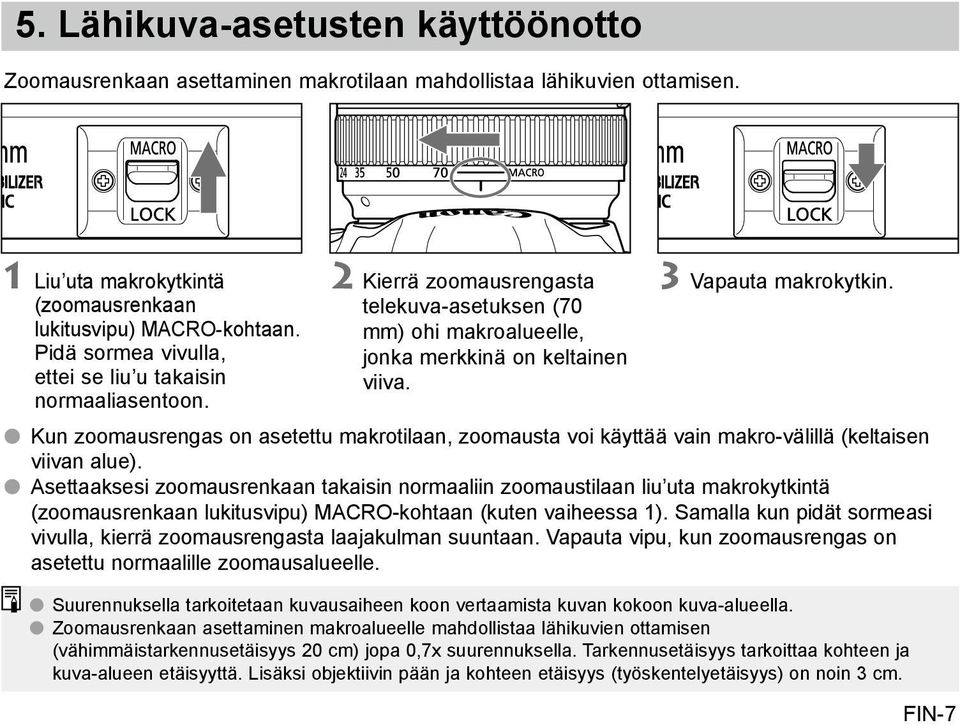

8 5. Lähikuva-asetusten käyttöönotto Zoomausrenkaan asettaminen makrotilaan mahdollistaa lähikuvien ottamisen. 1 Liu uta makrokytkintä (zoomausrenkaan lukitusvipu) MACRO-kohtaan. Pidä sormea vivulla, ettei se liu u takaisin normaaliasentoon. 2 Kierrä zoomausrengasta telekuva-asetuksen (70 mm) ohi makroalueelle, jonka merkkinä on keltainen viiva. 3 Vapauta makrokytkin. Kun zoomausrengas on asetettu makrotilaan, zoomausta voi käyttää vain makro-välillä (keltaisen viivan alue). Asettaaksesi zoomausrenkaan takaisin normaaliin zoomaustilaan liu uta makrokytkintä (zoomausrenkaan lukitusvipu) MACRO-kohtaan (kuten vaiheessa 1). Samalla kun pidät sormeasi vivulla, kierrä zoomausrengasta laajakulman suuntaan. Vapauta vipu, kun zoomausrengas on asetettu normaalille zoomausalueelle. Suurennuksella tarkoitetaan kuvausaiheen koon vertaamista kuvan kokoon kuva-alueella. Zoomausrenkaan asettaminen makroalueelle mahdollistaa lähikuvien ottamisen (vähimmäistarkennusetäisyys 20 cm) jopa 0,7x suurennuksella. Tarkennusetäisyys tarkoittaa kohteen ja kuva-alueen etäisyyttä. Lisäksi objektiivin pään ja kohteen etäisyys (työskentelyetäisyys) on noin 3 cm. FIN-7

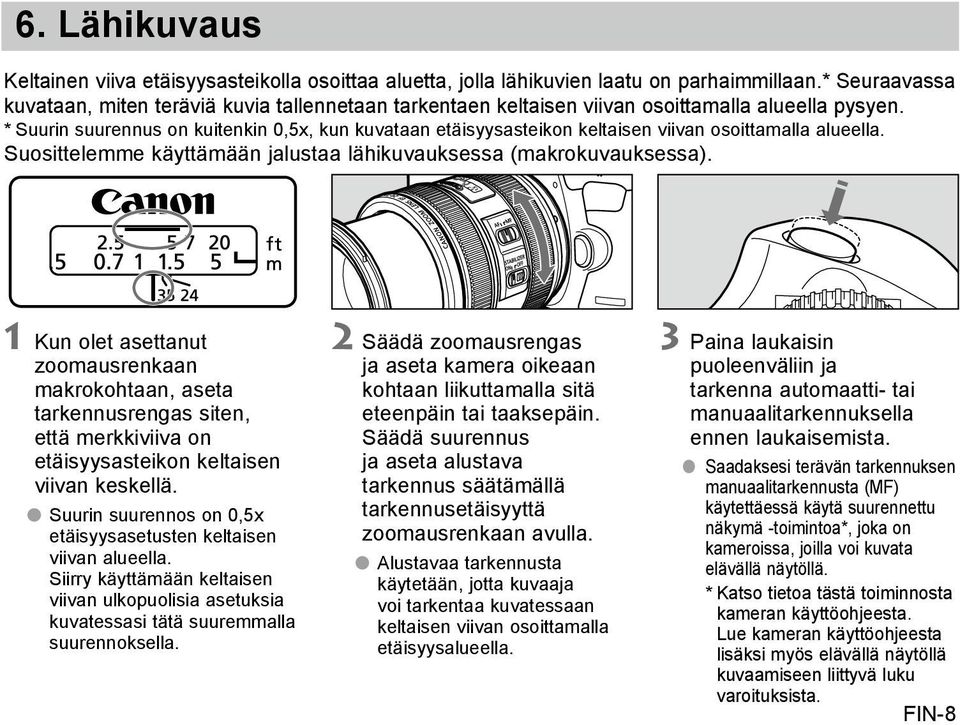

9 6. Lähikuvaus Keltainen viiva etäisyysasteikolla osoittaa aluetta, jolla lähikuvien laatu on parhaimmillaan.* Seuraavassa kuvataan, miten teräviä kuvia tallennetaan tarkentaen keltaisen viivan osoittamalla alueella pysyen. * Suurin suurennus on kuitenkin 0,5x, kun kuvataan etäisyysasteikon keltaisen viivan osoittamalla alueella. Suosittelemme käyttämään jalustaa lähikuvauksessa (makrokuvauksessa). 1 Kun olet asettanut zoomausrenkaan makrokohtaan, aseta tarkennusrengas siten, että merkkiviiva on etäisyysasteikon keltaisen viivan keskellä. Suurin suurennos on 0,5x etäisyysasetusten keltaisen viivan alueella. Siirry käyttämään keltaisen viivan ulkopuolisia asetuksia kuvatessasi tätä suuremmalla suurennoksella. 2 Säädä zoomausrengas ja aseta kamera oikeaan kohtaan liikuttamalla sitä eteenpäin tai taaksepäin. Säädä suurennus ja aseta alustava tarkennus säätämällä tarkennusetäisyyttä zoomausrenkaan avulla. Alustavaa tarkennusta käytetään, jotta kuvaaja voi tarkentaa kuvatessaan keltaisen viivan osoittamalla etäisyysalueella. 3 Paina laukaisin puoleenväliin ja tarkenna automaatti- tai manuaalitarkennuksella ennen laukaisemista. Saadaksesi terävän tarkennuksen manuaalitarkennusta (MF) käytettäessä käytä suurennettu näkymä -toimintoa*, joka on kameroissa, joilla voi kuvata elävällä näytöllä. * Katso tietoa tästä toiminnosta kameran käyttöohjeesta. Lue kameran käyttöohjeesta lisäksi myös elävällä näytöllä kuvaamiseen liittyvä luku varoituksista. FIN-8

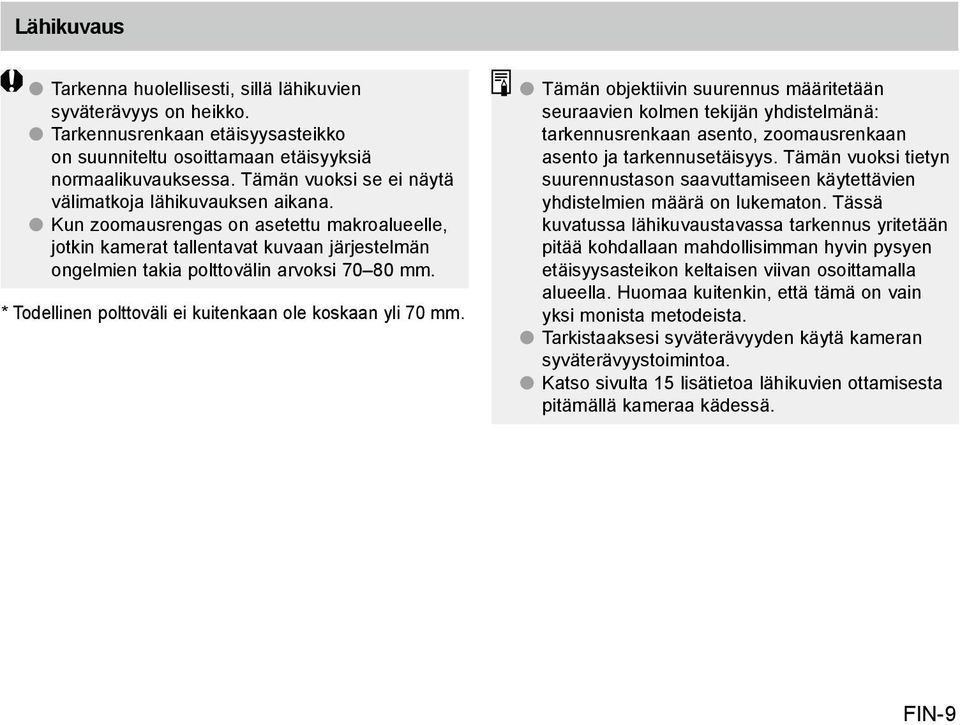

10 Lähikuvaus Tarkenna huolellisesti, sillä lähikuvien syväterävyys on heikko. Tarkennusrenkaan etäisyysasteikko on suunniteltu osoittamaan etäisyyksiä normaalikuvauksessa. Tämän vuoksi se ei näytä välimatkoja lähikuvauksen aikana. Kun zoomausrengas on asetettu makroalueelle, jotkin kamerat tallentavat kuvaan järjestelmän ongelmien takia polttovälin arvoksi mm. * Todellinen polttoväli ei kuitenkaan ole koskaan yli 70 mm. Tämän objektiivin suurennus määritetään seuraavien kolmen tekijän yhdistelmänä: tarkennusrenkaan asento, zoomausrenkaan asento ja tarkennusetäisyys. Tämän vuoksi tietyn suurennustason saavuttamiseen käytettävien yhdistelmien määrä on lukematon. Tässä kuvatussa lähikuvaustavassa tarkennus yritetään pitää kohdallaan mahdollisimman hyvin pysyen etäisyysasteikon keltaisen viivan osoittamalla alueella. Huomaa kuitenkin, että tämä on vain yksi monista metodeista. Tarkistaaksesi syväterävyyden käytä kameran syväterävyystoimintoa. Katso sivulta 15 lisätietoa lähikuvien ottamisesta pitämällä kameraa kädessä. FIN-9

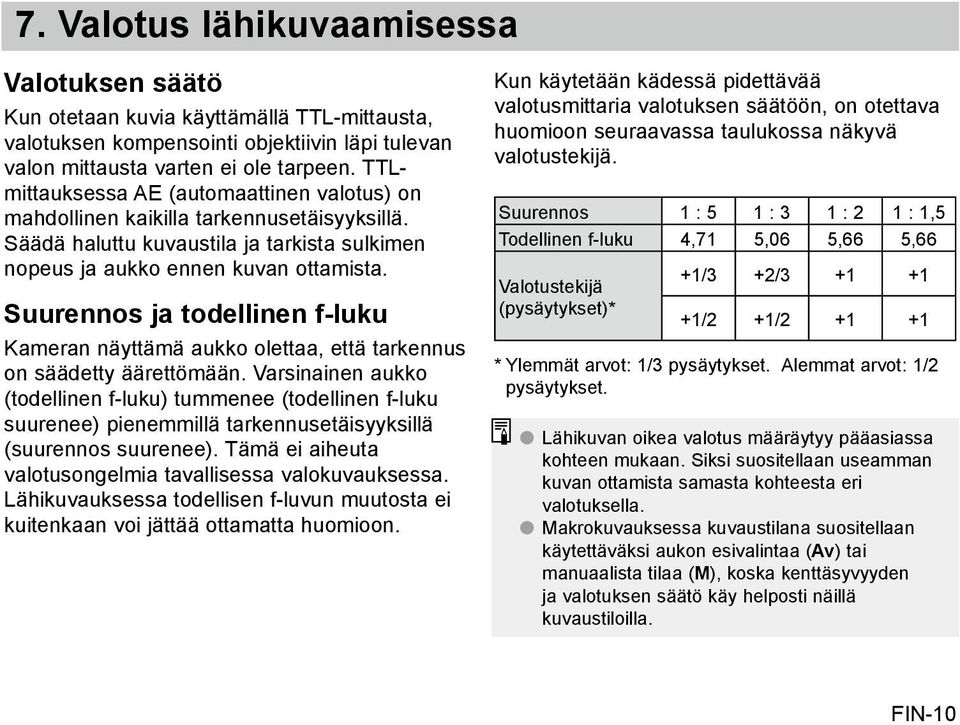

11 7. Valotus lähikuvaamisessa Valotuksen säätö Kun otetaan kuvia käyttämällä TTL-mittausta, valotuksen kompensointi objektiivin läpi tulevan valon mittausta varten ei ole tarpeen. TTLmittauksessa AE (automaattinen valotus) on mahdollinen kaikilla tarkennusetäisyyksillä. Säädä haluttu kuvaustila ja tarkista sulkimen nopeus ja aukko ennen kuvan ottamista. Suurennos ja todellinen f-luku Kameran näyttämä aukko olettaa, että tarkennus on säädetty äärettömään. Varsinainen aukko (todellinen f-luku) tummenee (todellinen f-luku suurenee) pienemmillä tarkennusetäisyyksillä (suurennos suurenee). Tämä ei aiheuta valotusongelmia tavallisessa valokuvauksessa. Lähikuvauksessa todellisen f-luvun muutosta ei kuitenkaan voi jättää ottamatta huomioon. Kun käytetään kädessä pidettävää valotusmittaria valotuksen säätöön, on otettava huomioon seuraavassa taulukossa näkyvä valotustekijä. Suurennos 1 : 5 1 : 3 1 : 2 1 : 1,5 Todellinen f-luku 4,71 5,06 5,66 5,66 Valotustekijä (pysäytykset)* +1/3 +2/ /2 +1/ * Ylemmät arvot: 1/3 pysäytykset. Alemmat arvot: 1/2 pysäytykset. Lähikuvan oikea valotus määräytyy pääasiassa kohteen mukaan. Siksi suositellaan useamman kuvan ottamista samasta kohteesta eri valotuksella. Makrokuvauksessa kuvaustilana suositellaan käytettäväksi aukon esivalintaa (Av) tai manuaalista tilaa (M), koska kenttäsyvyyden ja valotuksen säätö käy helposti näillä kuvaustiloilla. FIN-10

12 8. Äärettömyyden tasausmerkki 9. Infrapunaindeksi Äärettömyyden tasausmerkki Etäisyysmerkki Kompensoidaan äärettömään tapahtuvan tarkennuksen tarkennuspisteen siirtyminen, mikä on tulosta lämpötilan muutoksesta. Tavallisessa lämpötilassa ääretön on piste, jossa etäisyysasteikon L-merkin vertikaalinen viiva on samalla kohdalla kuin etäisyysmerkki. Jotta manuaalinen tarkennus äärettömän etäisyyden kohteisiin olisi tarkka, katso tähtäimestä tai katso suurennettua kuvaa* nestekidenäytöltä samalla, kun käännät tarkennusrengasta. * Kameroille, joissa on Live View kuvausmahdollisuus. Infrapunaindeksi korjaa tarkennussäädön käytettäessä mustavalkoista infrapunafilmiä. Tarkenna kohteeseen manuaalisesti ja säädä etäisyyssäätöä sitten siirtämällä tarkennusrengas vastaavan infrapunaindeksin merkin kohtaan. Joissakin EOS-kameroissa ei voi käyttää infrapunafilmiä. Katso EOS-kamerasi käyttöohjeita. Infrapunaindeksiasento pohjautuu 800 nm aaltopituudelle. Kompensointimäärä vaihtelee riippuen polttovälistä. Käytä merkittyä polttoväliä viitteenä kompensointimäärän säädössä. Noudata aina valmistajan ohjeita, kun käytät infrapunafilmiä. Käytä punaista suodatinta kuva otettaessa. FIN-11

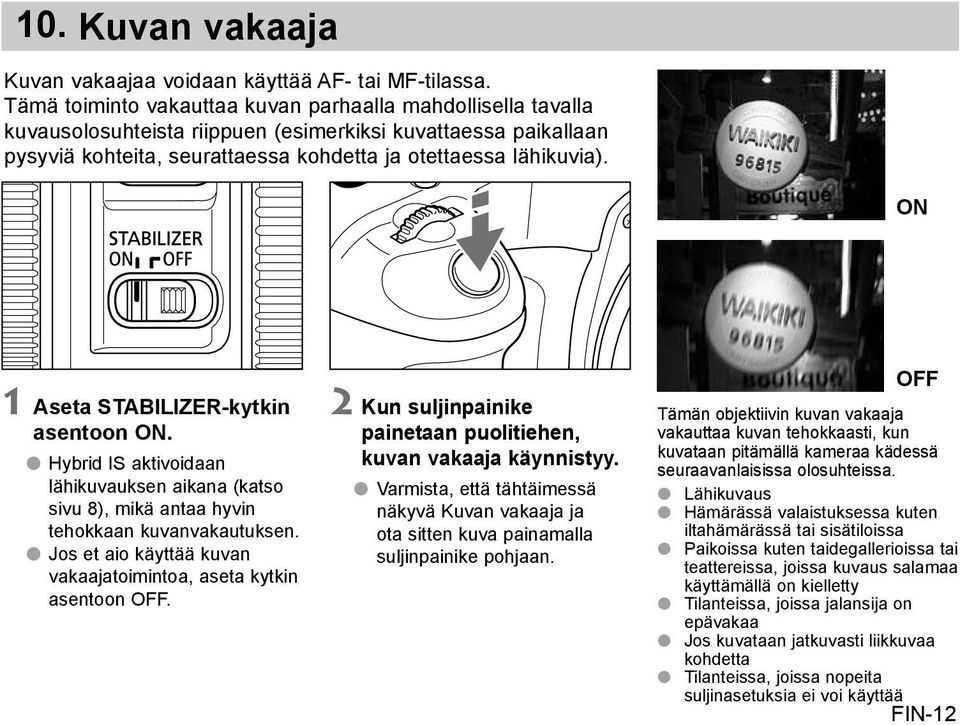

13 10. Kuvan vakaaja Kuvan vakaajaa voidaan käyttää AF- tai MF-tilassa. Tämä toiminto vakauttaa kuvan parhaalla mahdollisella tavalla kuvausolosuhteista riippuen (esimerkiksi kuvattaessa paikallaan pysyviä kohteita, seurattaessa kohdetta ja otettaessa lähikuvia). ON 1 Aseta STABILIZER-kytkin asentoon ON. Hybrid IS aktivoidaan lähikuvauksen aikana (katso sivu 8), mikä antaa hyvin tehokkaan kuvanvakautuksen. Jos et aio käyttää kuvan vakaajatoimintoa, aseta kytkin asentoon OFF. 2 Kun suljinpainike painetaan puolitiehen, kuvan vakaaja käynnistyy. Varmista, että tähtäimessä näkyvä Kuvan vakaaja ja ota sitten kuva painamalla suljinpainike pohjaan. OFF Tämän objektiivin kuvan vakaaja vakauttaa kuvan tehokkaasti, kun kuvataan pitämällä kameraa kädessä seuraavanlaisissa olosuhteissa. Lähikuvaus Hämärässä valaistuksessa kuten iltahämärässä tai sisätiloissa Paikoissa kuten taidegallerioissa tai teattereissa, joissa kuvaus salamaa käyttämällä on kielletty Tilanteissa, joissa jalansija on epävakaa Jos kuvataan jatkuvasti liikkuvaa kohdetta Tilanteissa, joissa nopeita suljinasetuksia ei voi käyttää FIN-12

14 Kuvan vakaaja Mitä lähempänä kohde on kameraa, sitä vähäisempi on kuvan vakaajan tehoste. Kuvan vakaaja ei kompensoi liikkuvan kohteen aiheuttamaa epäselvää kuvaa. Aseta STABILIZER-kytkin asentoon OFF, kun otetaan kuvia Bulb-asetusta käyttämällä (pitkä valotus). Jos STABILIZER-kytkin on asetettu asentoon ON, kuvan vakaajatoiminto saattaa aiheuttaa virheitä. Kuvan vakaaja ei kenties ole täysin tehokas, kun kuvataan voimakkaasti tärisevästä ajoneuvosta tai muusta kulkuneuvosta. Kuvan vakaajan käyttö kuluttaa virtaa enemmän kuin tavallinen kuvaus, joten sitä käytettäessä voidaan ottaa vähemmän otoksia. Kuvan vakaaja toimii noin kaksi sekuntia, vaikka sormi ei ole suljinpainikkeella. Älä ota objektiivia pois kuvan vakaajan toimiessa. Tämä aiheuttaa vikatoiminnon. Malleissa EOS-1V/HS, 3, ELAN 7E/ELAN 7/30/33, ELAN 7NE/ELAN 7N/30V/33V, ELAN II/ ELAN IIE/50/50E, REBEL 2000/300, IX, ja D30 kuvan vakaaja ei toimi itselaukaisimen toimiessa. Kun kuvataan paikallaan pysyvää kohdetta, toiminto kompensoi kameran värinää joka suunnassa. Kompensoi pystysuoraa kameran värinää kuvattaessa seuraavalla tavalla vaakasuorassa suunnassa ja vaakasuoraa kameran värinää kuvattaessa seuraavalla tavalla pystysuorassa suunnassa. Kun käytetään kolmijalkaa, Kuvan vakkaja on katkaistava virta paristovirran säästämiseksi. Kuvan vakaaja on yhtä tehokas kuvattaessa pitämällä kameraa kädessä ja kuvattaessa jalustaa käyttämällä. Kuvan vakaajan teho saattaa kuitenkin heikentyä kuvausolosuhteiden mukaan. Kuvan vakaajatoiminto toimii myös käytettäessä objektiivia jatkoputken EF12 ll tai EF25 ll kanssa. Kuvat saattavat näyttää vääristyneiltä oton jälkeen kamerasta riippuen, mutta tämä ei vaikuta kuvaukseen. Jos kameran valinnaisella toiminnolla muutetaan AF-toimintoa käyttävä painike, kuvan vakaaja toimii painettaessa uudelleen määritettyä AF-painiketta. FIN-13

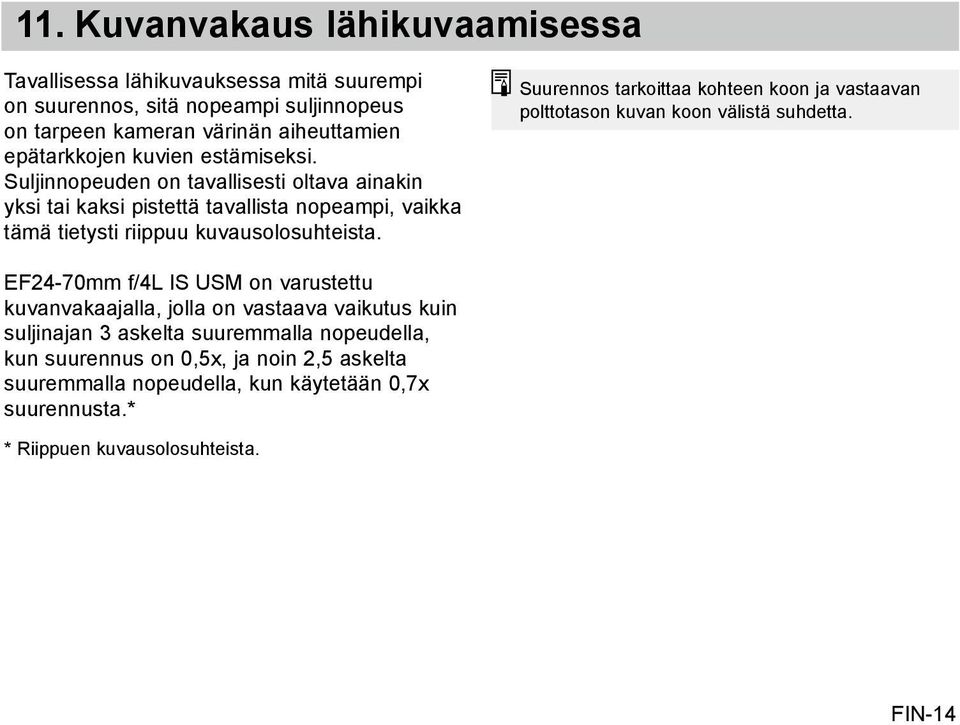

15 11. Kuvanvakaus lähikuvaamisessa Tavallisessa lähikuvauksessa mitä suurempi on suurennos, sitä nopeampi suljinnopeus on tarpeen kameran värinän aiheuttamien epätarkkojen kuvien estämiseksi. Suljinnopeuden on tavallisesti oltava ainakin yksi tai kaksi pistettä tavallista nopeampi, vaikka tämä tietysti riippuu kuvausolosuhteista. Suurennos tarkoittaa kohteen koon ja vastaavan polttotason kuvan koon välistä suhdetta. EF24-70mm f/4l IS USM on varustettu kuvanvakaajalla, jolla on vastaava vaikutus kuin suljinajan 3 askelta suuremmalla nopeudella, kun suurennus on 0,5x, ja noin 2,5 askelta suuremmalla nopeudella, kun käytetään 0,7x suurennusta.* * Riippuen kuvausolosuhteista. FIN-14

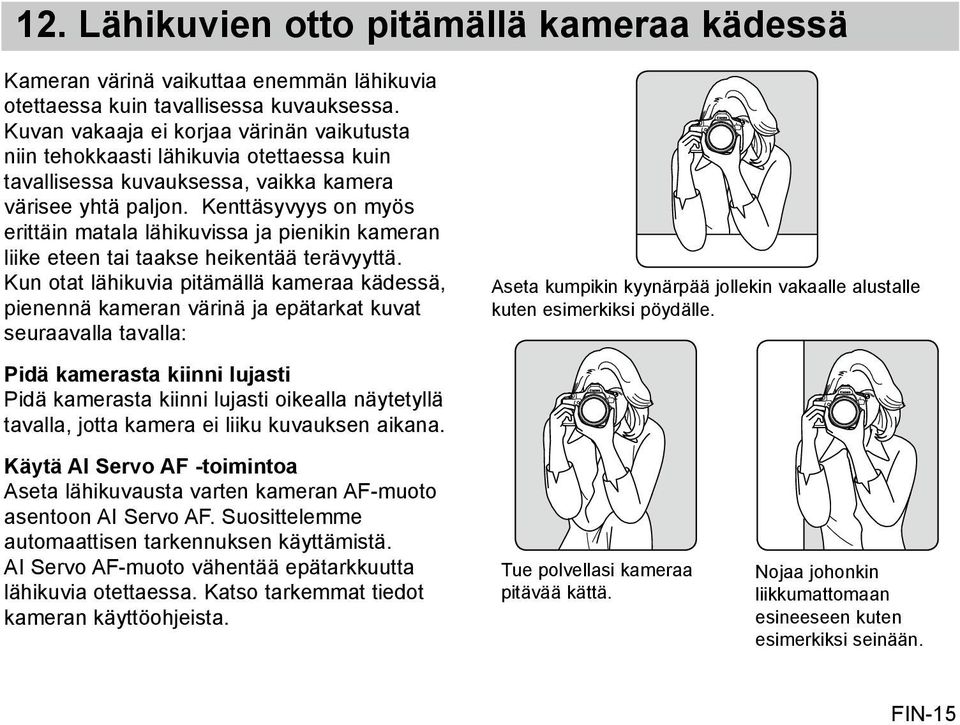

16 12. Lähikuvien otto pitämällä kameraa kädessä Kameran värinä vaikuttaa enemmän lähikuvia otettaessa kuin tavallisessa kuvauksessa. Kuvan vakaaja ei korjaa värinän vaikutusta niin tehokkaasti lähikuvia otettaessa kuin tavallisessa kuvauksessa, vaikka kamera värisee yhtä paljon. Kenttäsyvyys on myös erittäin matala lähikuvissa ja pienikin kameran liike eteen tai taakse heikentää terävyyttä. Kun otat lähikuvia pitämällä kameraa kädessä, pienennä kameran värinä ja epätarkat kuvat seuraavalla tavalla: Aseta kumpikin kyynärpää jollekin vakaalle alustalle kuten esimerkiksi pöydälle. Pidä kamerasta kiinni lujasti Pidä kamerasta kiinni lujasti oikealla näytetyllä tavalla, jotta kamera ei liiku kuvauksen aikana. Käytä AI Servo AF -toimintoa Aseta lähikuvausta varten kameran AF-muoto asentoon AI Servo AF. Suosittelemme automaattisen tarkennuksen käyttämistä. AI Servo AF-muoto vähentää epätarkkuutta lähikuvia otettaessa. Katso tarkemmat tiedot kameran käyttöohjeista. Tue polvellasi kameraa pitävää kättä. Nojaa johonkin liikkumattomaan esineeseen kuten esimerkiksi seinään. FIN-15

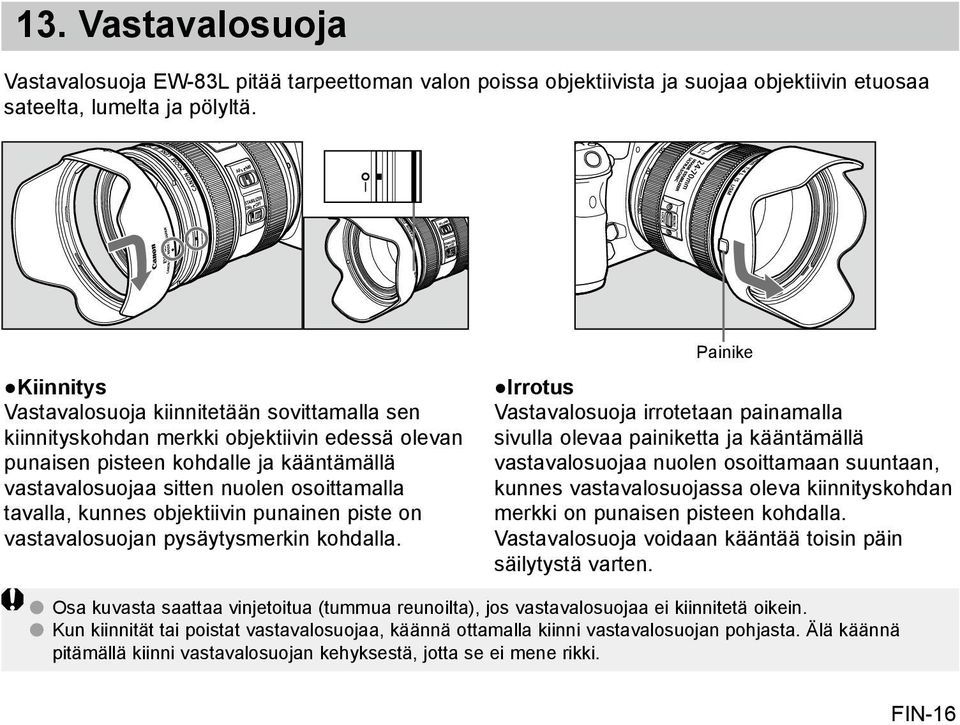

17 13. Vastavalosuoja Vastavalosuoja EW-83L pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivin etuosaa sateelta, lumelta ja pölyltä. Kiinnitys Vastavalosuoja kiinnitetään sovittamalla sen kiinnityskohdan merkki objektiivin edessä olevan punaisen pisteen kohdalle ja kääntämällä vastavalosuojaa sitten nuolen osoittamalla tavalla, kunnes objektiivin punainen piste on vastavalosuojan pysäytysmerkin kohdalla. Painike Irrotus Vastavalosuoja irrotetaan painamalla sivulla olevaa painiketta ja kääntämällä vastavalosuojaa nuolen osoittamaan suuntaan, kunnes vastavalosuojassa oleva kiinnityskohdan merkki on punaisen pisteen kohdalla. Vastavalosuoja voidaan kääntää toisin päin säilytystä varten. Osa kuvasta saattaa vinjetoitua (tummua reunoilta), jos vastavalosuojaa ei kiinnitetä oikein. Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki. FIN-16

18 14. Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Jos tarvitaan polarisointisuodatinta, käytä Canonin pyöröpolarisointisuodatinta PL-C B (77 mm). Säädä polarisointisuodatin ottamalla ensin objektiivin vastavalosuoja pois. 15. Lähikuvaobjektiivit (myydään erikseen) 500D (77 mm) -lähikuvaobjektiivin kiinnittäminen mahdollistaa lähikuvauksen. Suurennus on 0,05x 0,29x. Suurennus on 0,16x 0,74x makroalueella. 16. Loittorenkaat (myydään erikseen) Loittorengas EF12 II tai EF25 II voidaan kiinnittää suurennusta varten. Kuvausetäisyys ja suurennus on näytetty alla. Tarkennusala (mm) Suurennuskerroin ( ) Lyhyt etäisyys Pitkä etäisyys Lyhyt etäisyys Pitkä etäisyys EF12 II 24mm ,63 0,50 70mm ,44 0,18 EF25 II 24mm Yhteensopimaton 70mm ,72 0,4 Jatkoputkea ei voi käyttää, kun zoomausrengas on asetettu makrotilaan. MF-tilaa suositellaan tarkkaa tarkennusta varten. Lähikuvaobjektiivia 250D ei voi kiinnittää, koska objektiiville sopivaa kokoa ei ole. MF-tilaa suositellaan tarkkaa tarkennusta varten. FIN-17

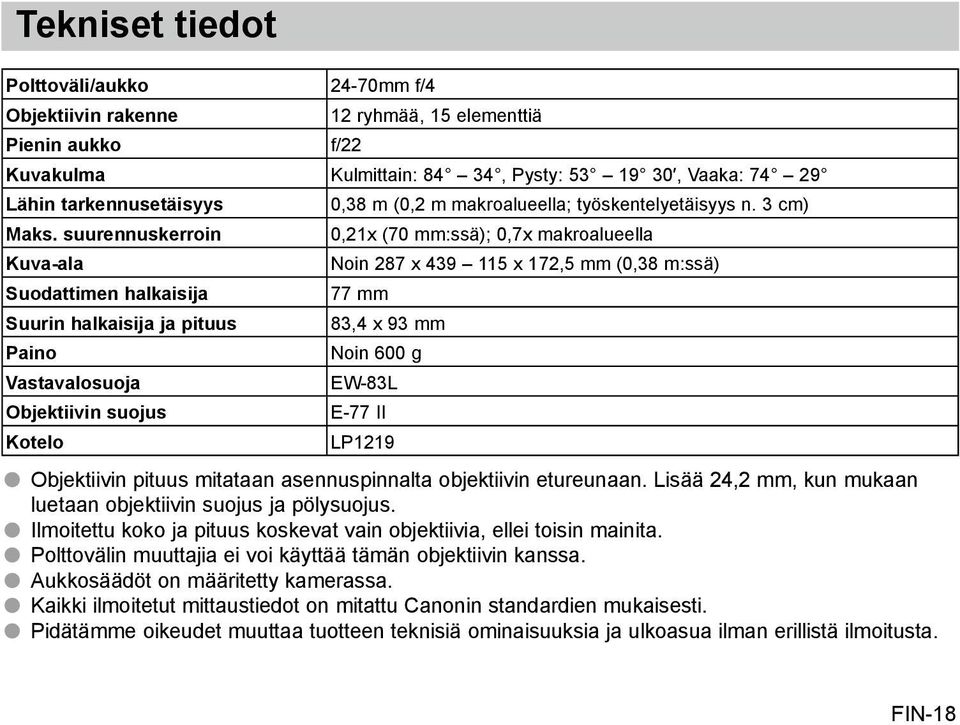

19 Tekniset tiedot Polttoväli/aukko 24-70mm f/4 Objektiivin rakenne Pienin aukko f/22 12 ryhmää, 15 elementtiä Kuvakulma Kulmittain: 84 34, Pysty: , Vaaka: Lähin tarkennusetäisyys Maks. suurennuskerroin Kuva-ala Suodattimen halkaisija Suurin halkaisija ja pituus Paino Vastavalosuoja Objektiivin suojus Kotelo 0,38 m (0,2 m makroalueella; työskentelyetäisyys n. 3 cm) 0,21x (70 mm:ssä); 0,7x makroalueella Noin 287 x x 172,5 mm (0,38 m:ssä) 77 mm 83,4 x 93 mm Noin 600 g EW-83L E-77 II LP1219 Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Lisää 24,2 mm, kun mukaan luetaan objektiivin suojus ja pölysuojus. Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita. Polttovälin muuttajia ei voi käyttää tämän objektiivin kanssa. Aukkosäädöt on määritetty kamerassa. Kaikki ilmoitetut mittaustiedot on mitattu Canonin standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-18

20 CT Ni CANON INC. 2012
