1 1 ASENNUSOHJE PAC-IF012B-E ASENTAJALLE Kiitos, että olet valinnut Mitsubishi Electric ilmastointilaitteen. Ole hyvä ja lue tämä asennusohjeohje huolellisesti läpi ennen laitteen käyttöönottoa. Säilytä asennusohjeohje turvallisessa paikassa myöhempää käyttöä varten. Tämä asennusohje on Scanoffice Oy:n omaisuutta ja sen osittainenkin kopioiminen tai jälkijulkaisu ilman Scanoffice Oy:n kirjallista lupaa on tekijänoikeuslain mukaan rangaistava rikos / ML Maahantuoja: Mestarintie 4, VANTAA

2 2 SISÄLLYSLUETTELO TURVALLISUUSOHJEET 2 ULKOISEN OHJAUSYKSIKÖN ASENNUS 5 SÄHKÖISET TYÖT 6 OPAS PAIKALLISTEN LAITTEISTOJEN SUUNNITTELUUN 21 SUOSITUKSIA SÄHKÖKAAVIO Tämä merkki koskee vain EU-maita. Tuotteen hävittäminen Euroopan direktiivin 2002/96/EC Artikkeli 10:n mukaan Laitteessa on yllä oleva merkki, joka ilmoittaa, että ilmastointilaitteen hävittämistä koskevat erityismääräykset (2002/96/ EC) eikä sitä saa sekoittaa normaalin yhdyskuntajätteen joukkoon. Älä yritä purkaa laitetta itse, koska siitä voi aiheutua terveydellistä vaaraa ja ympäristöhaittoja. Ilmastointilaitteen saa purkaa ainoastaan valtuutettu asentaja, joka vastaa kylmäaineen, öljyn ja muiden osien asianmukaisesta käsittelystä. Ota yhteys valtuutettuun asennusliikkeeseen, laitteen myyjään tai paikallisiin jälleenkäsittelystä vastaaviin viranomaisiin, jos haluat lisätietoa. 1. TURVALLISUUSOHJEET Lue turvallisuusohjeet huolellisesti läpi, ennen kuin asennat ulkoisen ohjausyksikön. Raportoi asennuksesta sähköturvallisuuslaitokselle, tai hae lupa ennen kuin kytket laitteiston virtalähteeseen. VAARA: Tämä merkki varoittaa vakavan vamman tai kuoleman mahdollisuudesta. VAROITUS: Tämä merkki varoittaa vakavasta vaarasta riippuen olosuhteista. Asennuksen jälkeen, käytä laitetta testitoiminnolla, varmistaaksesi laitteen normaalin toiminnan. Selvitä asiakkaalle turvallisuusohjeet, laitteen käyttöön sekä laitteen huoltoon liittyvät asiat, jotka löytyvät laiteen maahantuojan käyttöohjeesta. Asiakkaalle tulee antaa sekä laitteen asennusohje, että käyttöohje. Nämä ohjeet tulee olla laitteen loppukäyttäjillä. Osoittaa osaa, joka täytyy suojamaadoittaa. VAROITUS: Lue huolellisesti läpi laitteeseen kiinnitetyt tarrat.. VAARA: Asiakkaan ei tule asentaa tätä laitteistoa paikoilleen. Jos asennus tehdään virheellisesti voi se aiheuttaa tulipalon tai sähköiskun. Ota yhteyttä jälleenmyyjääsi. Seuraa asennusohjeen ohjeita ja käytä työkaluja sekä putkikomponentteja, jotka ovat erityisesti suunniteltuja jäähdytyslaitteille. Kokonaisuus tulee asentaa ohjeitten mukaisesti, jotta minimoitaisiin maanjäristysten, taifuunien ja kovan tuulen mahdolliset vaikutukset. Virheellinen asennus saattaa aiheuttaa laitteiston putoamisen ja näin ollen vammoja. Yksikkö tulee kiinnittää rakenteeseen, joka kestää sen painon. Jos rakenne ei kestä laitteiston painoa voi se pudota ja aiheuttaa vammoja. Sähköiset työt tulee tehdä noudattaen paikallisia asetuksia valtuutetun sähköasentajan toimesta. Käytä vain erityisiä kaapeleita johdotukseen. Liitännät tulee tehdä huolellisesti ilman että jännitettä on pistorasiassa. Virheellinen liitäntä tai asennus voi aiheuttaa sähköiskun tai tulipalon. Asenna riviliittimien peitepaneelit huolellisesti paikoilleen. Jos peitepaneeleita ei asenneta kunnolla, saattaa yksikköön päästä pölyä tai kosteutta, joka voi aiheuttaa tulipalon tai sähköiskun. Käytä vain MITSUBISHI ELECTRIC :n hyväksymiä tarvikkeita, ja pyydä asentajaa asentamaan ne paikoilleen. Tarvikkeet jotka eivät ole kunnolla asennettu, saattavat aiheuttaa tulipalon tai sähköiskun. Älä uudelleenkokoa laitteistoa. Ota yhteyttä asentajaan, kun uudelleenasennus tai korjaus on ajankohtaista. Virheelliset muutokset ja asennus saattavat aiheuttaa tulipalon tai sähköiskun. Älä korjaa laitteistoa tai siirrä sitä. Virheellinen asennus voi aiheuttaa tulipalon tai sähköiskun. Ota yhteyttä laitteen toimittajaan.

3 3 Ennen asennusta (Ympäristö) VAROITUS: Tämä merkki varoittaa vakavasta vaarasta riippuen olosuhteista. Älä asenna ulkoista ohjausyksikköä ulos, koska se on suunniteltu asennettavaksi sisätiloihin. Muutoin voi aiheutua sähköiskun vaara tai henkilövahinkoja, vesipisaroiden, tuulen tai pölyn seurauksena. Älä käytä laitetta epätavallisessa ympäristössä. Jos ulkoinen ohjausyksikkö asennetaan paikkaan, jossa se altistuu höyrylle, öljyille rikkipitoisille kaasuille tai suolapitoiselle ilmalle, voivat sen osat vaurioitua. Älä asenna yksikköä helposti syttyvän kaasun läheisyyteen (kaasuvuotovaara), voi aiheutua tulipalo tai räjähdys, jos kaasua pääse vuotamaan. Jos laite asennetaan sairaalaan tai rakennukseen jossa on kommunikaatiovälineistöä voidaan tarvita toimenpiteitä, joilla estetään kuva- ja äänihäiriöitä. Invertteri, talouskoneet, korkeataajuiset sairaalalaitteistot ja radiolähettimet saattavat aiheuttaa ohjausyksikköön toimintahäiriön tai sen vahingoittumisen. Vastaavasti ohjausyksikkö saattaa aiheuttaa kuva- ja äänihäiriöitä edellä mainittuihin laitteisiin. Ennen asennusta tai uudelleensijoitusta VAROITUS: Tämä merkki varoittaa vakavasta vaarasta riippuen olosuhteista. Ole varovainen kuljettaessasi laitteistoa. Älä pidä kiinni pakkausnauhoista. Käytä suojakäsineitä purkaessasi laitteistoa pakkauksestaan ja kuljettaessasi sitä, suojataksesi käsiäsi Hävitä pakkausmateriaalit turvallisesti. Pakkausmateriaalien piikit sekä metalli- puusosat saattavat aiheuttaa vaurioita. Älä pese ohjausyksikköä. Voit saada sähköiskun. Ennen sähköistystä VAROITUS: Tämä merkki varoittaa vakavasta vaarasta riippuen olosuhteista. Asenna ylijännitesuoja. Jos sitä ei asenneta on olemassa sähköiskun vaara. Käytä tarpeeksi paksuja standardikaapeleita sähköliitäntöihin. Muuten on olemassa oikosulun, ylikuumenemisen tai tulipalon vaara. Liitännät on asennettava niin, ettei kaapeleissa ole jännitystä. Kaapelit voivat katketa tai ylikuumeta ja aiheuttaa näin tulipalon. Maadoita laitteisto. Älä liitä maadoitusta kaasu-tai nestejohtoihin, ukkosenjohdattimeen tai puhelinkaapeliin. Jos laitetta ei maadoiteta kunnolla, on olemassa tulipalon vaara Käytä ylijännitesuojaa joka kapasiteetiltaan on ilmoitetun suuruinen. Jos ylijännitesuojan kapasiteetti on suurempi kuin ilmoitettu, voi siitä aiheutua vammoja tai tulipalo.

4 4 1. TURVALLISUUSOHJEET 1.4. Ennen kuin aloitat testikäytön. Varoitus Kytke päävirtakytkin päälle vähintään 12 tuntia ennen kuin käynnistät laitteen. Jos laite käynnistetään heti kun päävirtakytkin on päällä voivat laitteen sisäosat vaurioitua. Pidä päävirtakytkin päällä laitteen käydessä. Ennen käynnistystä, tarkista että turvaosat on asennettu kunnolla. Varo koskemasta korkeajännitteisiin osiin. Älä käsittele kytkimiä märillä käsillä, on olemassa sähköiskun vaara. Kun pysäytät laitteen, odota 5 minuuttia ennen kuin suljet päävirtakytkimen. Muuten laite voi rikkoutua. 2. ULKOISEN OHJAUSYKSIKÖN ASENTAMINEN 2.1. Osien tarkistaminen (piirros 2-1) Ulkoisen ohjausyksikön mukana tulevat osat. Piirros 2-1 Osan nimi Määrä 1 Ulkoinen ohjausyksikkö 1 2 Termistori Ulkoisen ohjausyksikön asennuspaikka Kuva 2-1 Älä asenna ulkoista ohjausyksikköä ulos, sillä se on suunniteltu asennettavaksi vain sisätiloihin (se ei ole vesitiivis). Vältä paikkoja joissa laite on alttiina suoralle auringonvalolle tai muille lämmönlähteille. Valitse paikka, jossa virtalähteeseen on helppo tehdä liitäntä. Vältä paikkoja joissa paloarkoja kaasuja saattaa läikkyä, muodostua, virrata tai kerääntyä. Valitse asennuspohja, joka kestää laitteen painon sekä sen värähtelyn. Vältä paikkoja joissa laite altistuu öljylle, höyrylle tai sulfidisille kaasuille Ulkoisen ohjausyksikön asentaminen (Piirros 2-2, kuva 2-1) 1. Irrota ohjausyksikön 2 ruuvia ja poista kansi. 2. Kiinnitä 4 ruuvia A Ruuvi B Kansi C Asennusreikä 3-sisäänmeno virtajohdolle Kuva 2-1

5 5 3.SÄHKÖISET TYÖT 3.1. Ulkoinen ohjausyksikkö (Kuva 3-1) 1. Poista kansi 2. Liitä virtajohto ja ohjauskaapeli erikseen kuvassa näkyviin vastaaviin kohtiin. Varo löysyttämästä ruuveja. A Ohjauskaapelin sisäänmeno B Virtajohdon sisäänmeno C Nippuside D Ohjausyksikön/Ulkoyksikön liitäntänavat E Maadoitusnapa Kuva Ulkoinen ohjausyksikkö, tehonsyöttöyksikkö ulkoyksiköstä Seuraavat liitäntämallit ovat mahdollisia. Ulkoyksikön tehonsyöttöyksiköt vaihtelevat mallista riippuen. A Ulkoyksikön tehonsyöttöyksikkö B Maavuotokatkaisn C Johdinsarjan katkaisin tai eristävä katkaisin D Ulkoyksikkö E Ohjausyksikön/ulkoyksikön liitäntäkaapelit F Ulkoinen ohjausyksikkö Ulkoinen ohjausyksikkö, malli Kytkentä Johto (mm) Piirijännite Kuva 3-2 Ohjausyksikkö-Ulkoyksikkö PAC-IFO11B-E *1 3 x 1,5 (polaarinen) Ohjausyksikkö-Ulkoyksikkö, maadoitettu *1 1 x min. 1,5 Ohjausyksikkö-Ulkoyksikkö S1-S2 Ohjausyksikkö-Ulkoyksikkö S2-S3 *2 AC 230 V *2 DC24 V *1 Max 80 m *2 Arvot eivät aina koske maadoitusta. Huom! 1. Kytkentäjohtojen koon tulee noudattaa paikallisia ja maakohtaisia koodeja. 2. Virtalähdejohtojen sekä ohjausyksikön/ulkoyksikön liitäntäkaapeleiden tulee olla painavampia kuin ******* kuoriset joustavat johdot. 3. Maadoitusjohdon tulee olla pitempi kuin muiden johtojen.

6 6 3. SÄHKÖISET TYÖT Termistorin johdon kytkeminen Kytke termistori ➁ ohjausyksikön ohjauslaitteeseen. 1. Tavoitelämpötila termistori (TH 1) Kytke termistori asetuslämpötilalle riviliittimen1 ja 2 nastaan (TB61) ohjausyksikön ohjauslaitteeseen. 2. Ohjauslämpötilan termistori / nestejohdin (TH2). Kytke termistori ohjauslämpötilalle riviliittimen 3 ja 4 nastaan (TB61)ohjausyksikön ohjauslaitteeseen Aseta ohjausyksikön ohjauslaitteen DIP-kytkin 2-6 ON-asentoon. Jos termistorin johdot ovat liian pitkät, leikkaa ne sopivan pituisiksi. Älä taivuta niitä ohjausyksikön sisälle. 3. (TH5) asennetaan lämpöpumpusta (ei Zubadan) lämpöpatterin putkitaipeeseen. VAROITUS Älä reititä termistoreita yhdessä virtajohtojen kanssa. Termistorin anturi on asennettava niin, ettei käyttäjä joudu kosketuksiin sen kanssa. Se täytyy eristää lisäeristeellä, jottei käyttäjä joudu kosketuksiin sen kanssa. A Ohjauskaapelin sisäänmeno B Virtajohdon sisäänmeno Kuva 3-3

7 7 3. SÄHKÖISET TYÖT Ulkoisen ottotehon kytkeminen Tarpeenmukainen ohjaus on mahdollinen ottotehon asettamisella Ulkoyksikön energiankulutusta on mahdollista säädellä ulkoisen ohjausyksikön ohjauslaitteesta. Valitsin 1, valitsin 6: invertterin ottotehon asettaminen Syöttö SW 1-1 SW 1-2 SW 1-3 SW 6-1 SW 6-2 Tehon asettamisen askel Kaukosäädin Tyyppi A (4bit-8 asetus) Kaukosäädin Tyyppi B (1bit-1 asetus) /askel 1/askel 2/ /askel 7/AUTO-askel PÄÄLLÄ /askel 1/askel 4/askel 7/AUTO-askel 4-20mA PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ /askel 1/askel 2/ /askel 7 1-5V PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ /askel 1/askel 2/ /askel 7/ 0-10V PÄÄLLÄ /askel 1/askel 2/ /askel 7/ 0-10kΩ PÄÄLLÄ PÄÄLLÄ /askel 1/askel 2/ /askel 7/AUTO-askel Ei syöttöä Automaattinen toiminta PÄÄLLÄ PÄÄLLÄ Vain Automaatti asetuksessa Kaukosäätimen valitsin Tyyppi A (4bit - 8 asetus)/ Tyyppi B (1bit-1 asetus TB (COM- IN5) TB (COM- IN6) TB (COM- IN7) TB (COM- IN8) Ottotehon asettamisen askel TyyppiA TyyppiB Huomautus [ ] [PÄÄLLÄ] 0% [ ] [PÄÄLLÄ] 0% PÄÄLLÄ PÄÄLLÄ Askel1 10% Askel2 20% Askel1 10% Askel4 50% Kiinteä kapa- Siteetti (Hz kiinteä PÄÄLLÄ PÄÄLLÄ Askel3 30% PÄÄLLÄ Askel4 50% Askel7 100% PÄÄLLÄ PÄÄLLÄ Askel5 70% PÄÄLLÄ PÄÄLLÄ Askel6 80% PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ Askel7 100% PÄÄLLÄ AUTO-askel AUTO-askel Paikalla Paikalla 4 bit kytkin ~ AUTO askel Askel1 Askel2 Askel3 AUTO askel

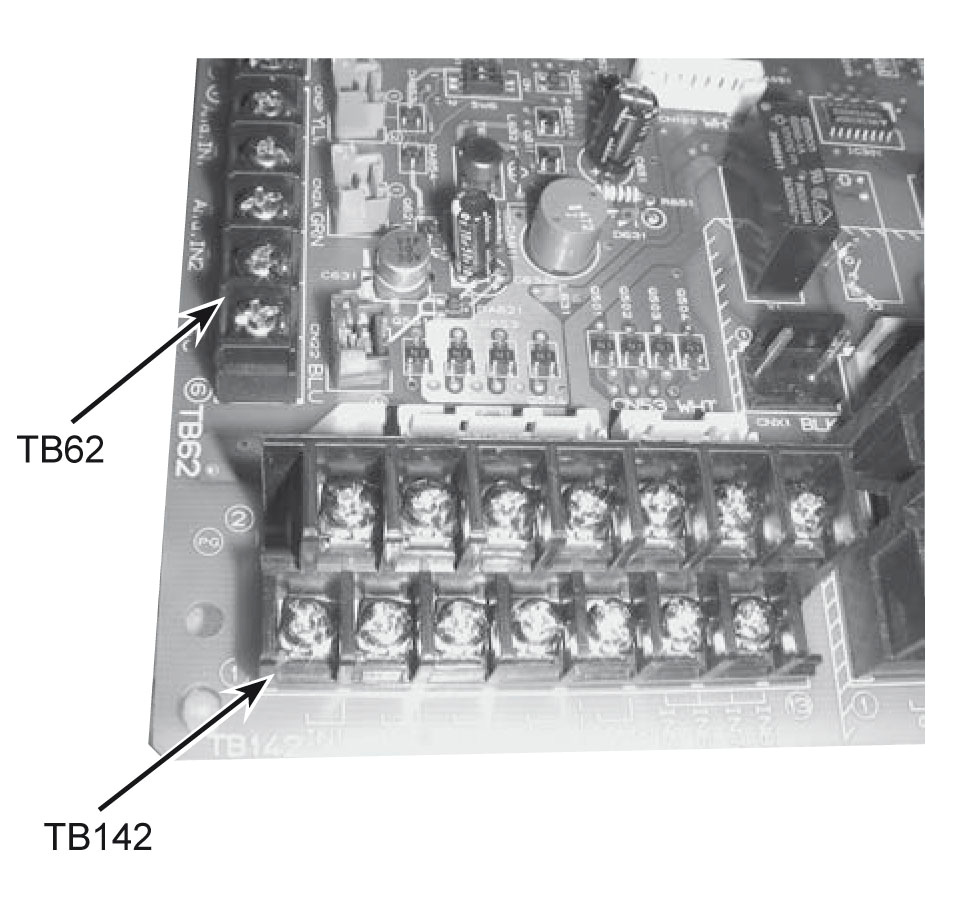

8 8 Ohjaus tarpeen mukaan on mahdollinen liittämällä kaukosäädin ja ulosmeno numero Käytä jännitteetöntä valitsinta (kaukosäätimeen) Kaukosäädinjohdon pituus: Max. 10 m Kaukosäädin: Alhaisin kuormitus DC12V, 1mA 4-20mA / 1-5V / 0-10V / 0-10kΩ 1. Käytä 4-20mA / 1-5V / 0-10V Liitä lähetinkaapelit no. 3 ja 4 kytkentään (TB62). No. 3 kytkentään (TB62): Pluspuoli No. 4 kytkentään (TB62): Miinuspuoli 2. Käytä säädettävää resistoria (0-10kΩ) Liitä lähetinkaapelit no. 1 ja 2 kytkentään (TB62). Säädettävä resistori (0-10kΩ) 4-20mA 1-5V 0-10V Askel kapasiteetin asettamiselle Huomautus 0~100Ω 4~5mA 0~1,25V 0~0,63V 0% Pysäytys 510Ω 7mA 1,75V 1,88V Askel 1 10% 1kΩ 9mA 2,25V 3,13V Askel 2 20% 2kΩ 11mA 2,75V 4,38V Askel 3 30% 3,3kΩ 13mA 3,25V 5,63V Askel 4 50% 4,3kΩ 15mA 3,75V 6,88V Askel 5 70% 5,6kΩ 17mA 4,25V 8,13V Askel 6 80% 7,5kΩ 19~20mA 4,75~5V 9,38~10V Askel 7 100% 10kΩ Autoaskel Automaattinen AUKI (12kΩ) % Pysäytys Taulukon arvot ovat leikkaus ottotehosta. Kaapelin pituus max. 10 m Ulkoinen toiminnonasetus Tämä toiminto asettaa toiminnontilan tai pysäyttää kompressorin ulkoisen signaalin avulla TB142 PÄÄLLÄ Huomautus 1-2 (Sisään1) Pakotettu Normaali Pakotettu 3-4 (Sisään2) Kiinteä toiminta Jäähdytys Lämmitys Mahdollinen kun SW2-1 ja SW2-2 ovat PÄÄLLÄ VAROITUS Ulkoiset sisäsignaalit erotetaan virtalähteestä kunnollisella eristyksellä Ulkoiset sisäsignaalit tulee eristää ylimääräisellä eristyksellä pinnoilta joissa käyttäjä pääse kosketuksiin niiden kanssa.

9 9 3. SÄHKÖISET TYÖT Ulkoisen antotehon kytkeminen Seuraavanlaiset signaalin tilat voidaan tulostaa. TB141 Kohde PÄÄLLÄ 1-2 (ULOS1) X1 Toiminnan antoteho PÄÄLLÄ 3-4 (ULOS2) X2 Virheen antoteho VIRHE 5-6 (ULOS3) X3 PÄÄLLÄ 7-8 (ULOS4) X4 Sulatuksen antoteho PÄÄLLÄ (Sulatus) 9-10 (ULOS5) X5 Jäähdytyksen antoteho PÄÄLLÄ (Jäähdytys) (ULOS6) X6 Lämmityksen antoteho PÄÄLLÄ (Lämmitys) (ULOS7) Kaapelin pituus: Maksimi 50 m Antotehon erittely : Jännitteetön valitsin 1A tai alempi, 240V AC * Huom! Ulkopuoliset signaalit eristetään ohjausyksikön muista piireistä eristämällä ne kunnollisesti Varoitus: Kun 2 tai useampi Kuva Kappale Nimi Malli ja erittelyt Käytä leikattua vinyylikuorista johtoa tai kaapelia Johtotyyppi: Cv, CVS tai vastaava Johdon paksuus: harvakuituinen johto 0,5-1,25 mm² Kova johdin: Ø 65 mm-1,2 mm Näytön valo ym. Jännitteetön kontakti AC (DC30V). 1A tai alle Käytä leikattua vinyylikuorista johtoa tai kaapelia Johtotyyppi: Cv, CVS tai vastaava Johdon paksuus: harvakuituinen johto 0,5-1,25 mm² Kova johdin: Ø 65 mm-1,2 mm Valitsin Jännitteetön a -kontakti

10 10 3. SÄHKÖISET TYÖT Valitsinsäätö Voit valita seuraavat toiminnot asettamalla valitsin ohjausyksikön ohjauslaitteesta SW2-1/2-2 Kiinteä toiminto SW2-1 SW2-2 Tietoa Ei kiinteä kaukosäädinohjaus PÄÄLLÄ Jäähdytys KIINTEÄ PÄÄLLÄ Lämmitys KIINTEÄ PÄÄLLÄ PÄÄLLÄ Lämpötilan asetus SW2-3-4/2-5 Kiinteä asetuslämpötila (vain auto-asetuksella) SW2-3 SW2-4 SW2-5 Tietoa Ei kiinteä kaukosäädinohjaus PÄÄLLÄ Jäähdytys 19 ºC / Lämmitys 17 º KIINTEÄ PÄÄLLÄ 20 ºC KIINTEÄ PÄÄLLÄ PÄÄLLÄ 22ºC KIINTEÄ PÄÄLLÄ 24 ºC KIINTEÄ PÄÄLLÄ PÄÄLLÄ 26 ºC KIINTEÄ PÄÄLLÄ PÄÄLLÄ 28 ºC KIINTEÄ PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ Jäähdytys 30 ºC / Lämmitys 28 º KIINTEÄ Aseta valitsi auto-toiminnolla Ennen testikäyttöä Kun paikallisen laitteiston johto- ja putkiasennukset on tehty ja ulkoyksikkö on asennettu, täyttyy varmistaa, ettei kylmäainevuotoa esiinny, etteivät verkkovirran tai ohjausvirran liitännät ole löysiä ja ettei mikään ole jäänyt kytkemättä. Käytä 500 volttista kontrolloidaksesi että verkkovirran ja maadoituksen vastus on vähintään 1,0MΩ. Vaara: Älä käytä laitetta jos eristysvastus on pienempi kuin 1,0MΩ.. Varoitus: Älä suorita tätä testiä ohjausvirran ottoteholla.

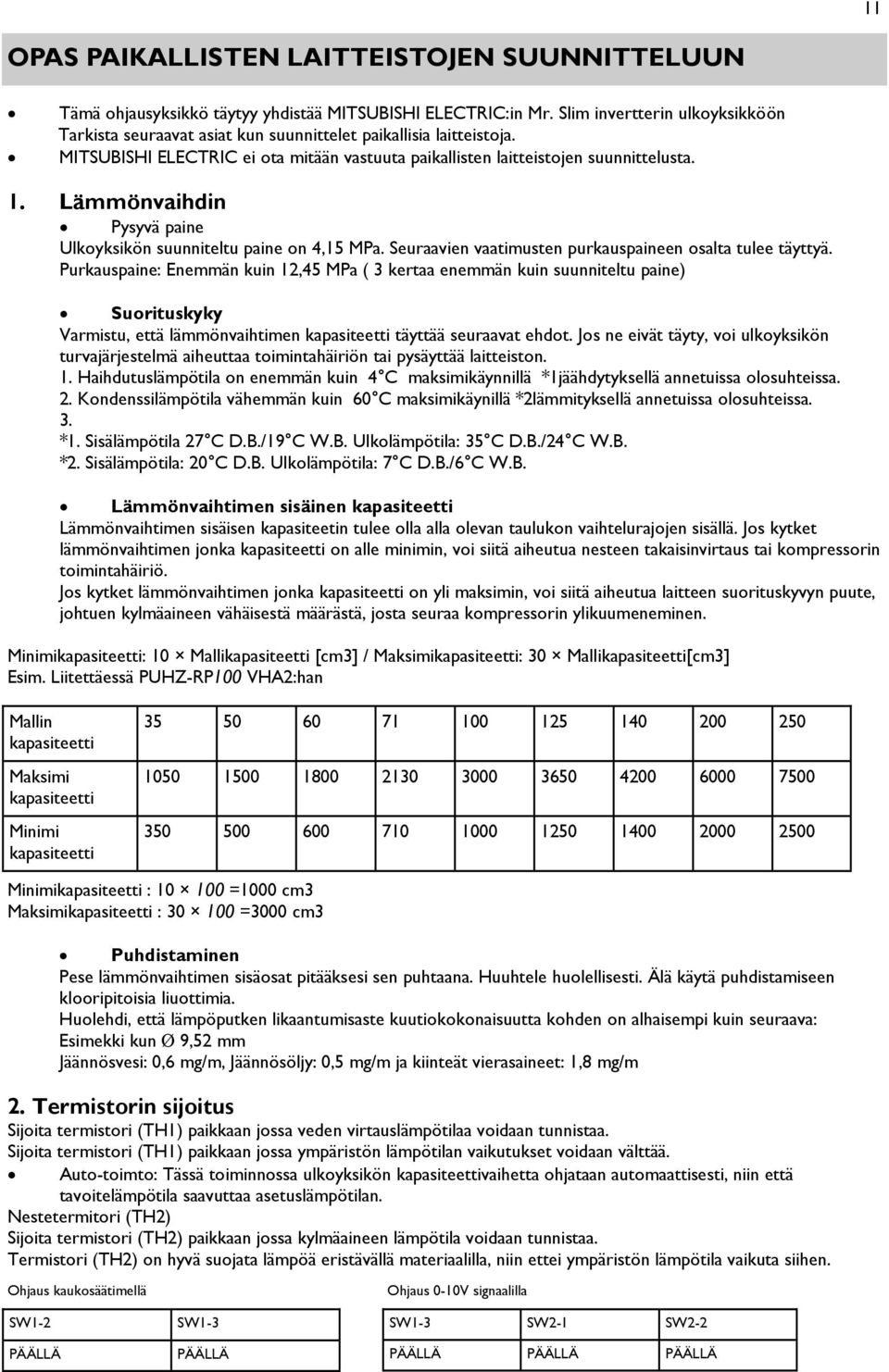

11 11 OPAS PAIKALLISTEN LAITTEISTOJEN SUUNNITTELUUN Tämä ohjausyksikkö täytyy yhdistää MITSUBISHI ELECTRIC:in Mr. Slim invertterin ulkoyksikköön Tarkista seuraavat asiat kun suunnittelet paikallisia laitteistoja. MITSUBISHI ELECTRIC ei ota mitään vastuuta paikallisten laitteistojen suunnittelusta. 1. Lämmönvaihdin Pysyvä paine Ulkoyksikön suunniteltu paine on 4,15 MPa. Seuraavien vaatimusten purkauspaineen osalta tulee täyttyä. Purkauspaine: Enemmän kuin 12,45 MPa ( 3 kertaa enemmän kuin suunniteltu paine) Suorituskyky Varmistu, että lämmönvaihtimen kapasiteetti täyttää seuraavat ehdot. Jos ne eivät täyty, voi ulkoyksikön turvajärjestelmä aiheuttaa toimintahäiriön tai pysäyttää laitteiston. 1. Haihdutuslämpötila on enemmän kuin 4 C maksimikäynnillä *1jäähdytyksellä annetuissa olosuhteissa. 2. Kondenssilämpötila vähemmän kuin 60 C maksimikäynillä *2lämmityksellä annetuissa olosuhteissa. 3. *1. Sisälämpötila 27 C D.B./19 C W.B. Ulkolämpötila: 35 C D.B./24 C W.B. *2. Sisälämpötila: 20 C D.B. Ulkolämpötila: 7 C D.B./6 C W.B. Lämmönvaihtimen sisäinen kapasiteetti Lämmönvaihtimen sisäisen kapasiteetin tulee olla alla olevan taulukon vaihtelurajojen sisällä. Jos kytket lämmönvaihtimen jonka kapasiteetti on alle minimin, voi siitä aiheutua nesteen takaisinvirtaus tai kompressorin toimintahäiriö. Jos kytket lämmönvaihtimen jonka kapasiteetti on yli maksimin, voi siitä aiheutua laitteen suorituskyvyn puute, johtuen kylmäaineen vähäisestä määrästä, josta seuraa kompressorin ylikuumeneminen. Minimikapasiteetti: 10 Mallikapasiteetti [cm3] / Maksimikapasiteetti: 30 Mallikapasiteetti[cm3] Esim. Liitettäessä PUHZ-RP100 VHA2:han Mallin kapasiteetti Maksimi kapasiteetti Minimi kapasiteetti Minimikapasiteetti : =1000 cm3 Maksimikapasiteetti : =3000 cm3 Puhdistaminen Pese lämmönvaihtimen sisäosat pitääksesi sen puhtaana. Huuhtele huolellisesti. Älä käytä puhdistamiseen klooripitoisia liuottimia. Huolehdi, että lämpöputken likaantumisaste kuutiokokonaisuutta kohden on alhaisempi kuin seuraava: Esimekki kun Ø 9,52 mm Jäännösvesi: 0,6 mg/m, Jäännösöljy: 0,5 mg/m ja kiinteät vierasaineet: 1,8 mg/m 2. Termistorin sijoitus Sijoita termistori (TH1) paikkaan jossa veden virtauslämpötilaa voidaan tunnistaa. Sijoita termistori (TH1) paikkaan jossa ympäristön lämpötilan vaikutukset voidaan välttää. Auto-toimto: Tässä toiminnossa ulkoyksikön kapasiteettivaihetta ohjataan automaattisesti, niin että tavoitelämpötila saavuttaa asetuslämpötilan. Nestetermitori (TH2) Sijoita termistori (TH2) paikkaan jossa kylmäaineen lämpötila voidaan tunnistaa. Termistori (TH2) on hyvä suojata lämpöä eristävällä materiaalilla, niin ettei ympäristön lämpötila vaikuta siihen. Ohjaus kaukosäätimellä SW1-2 PÄÄLLÄ SW1-3 PÄÄLLÄ Ohjaus 0-10V signaalilla SW1-3 SW2-1 SW2-2 PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ

12 12 SUOSITUKSIA TUULETUSPATTEREILLE Power Inverter PUHZ Ilmamäärä: xxx Lämpötila sisään: 26 astetta Lämpötila ulos: 15 astetta Ilmankosteus: 50% Kylmäaine: R410A Höyrystymislämpötila: +5 astetta Esim : jäähdytysteho joka ylläpidetään on 13 kw PUHZ 100 antaa enimmillään 11.4 kw koneiden teho ilmaisee +35 astetta Jos lisäät vielä 15%, PUHZ 100 antaa 13.1 kw. Patterinvalmistajille osoitetaan samat arvot. Tärkeää on että kondensoitumisarvot ovat tiedossa Patterien volyymille on olemassa maksimiarvot. Ne näkyvät sivulla 11 ja ne on annettava patterin valmistajille Patterien levittimien (kehien) nestekytkennän jälkeen tulee olla mitoitukseltaan n.2-3 kw/ kappale, jottei paine nouse lämpötilan laskiessa. Kuvassa esimerkkejä pattereista. Levitin n. 2-3kW/kpl 1 kehä 2 kehää 3 kehää

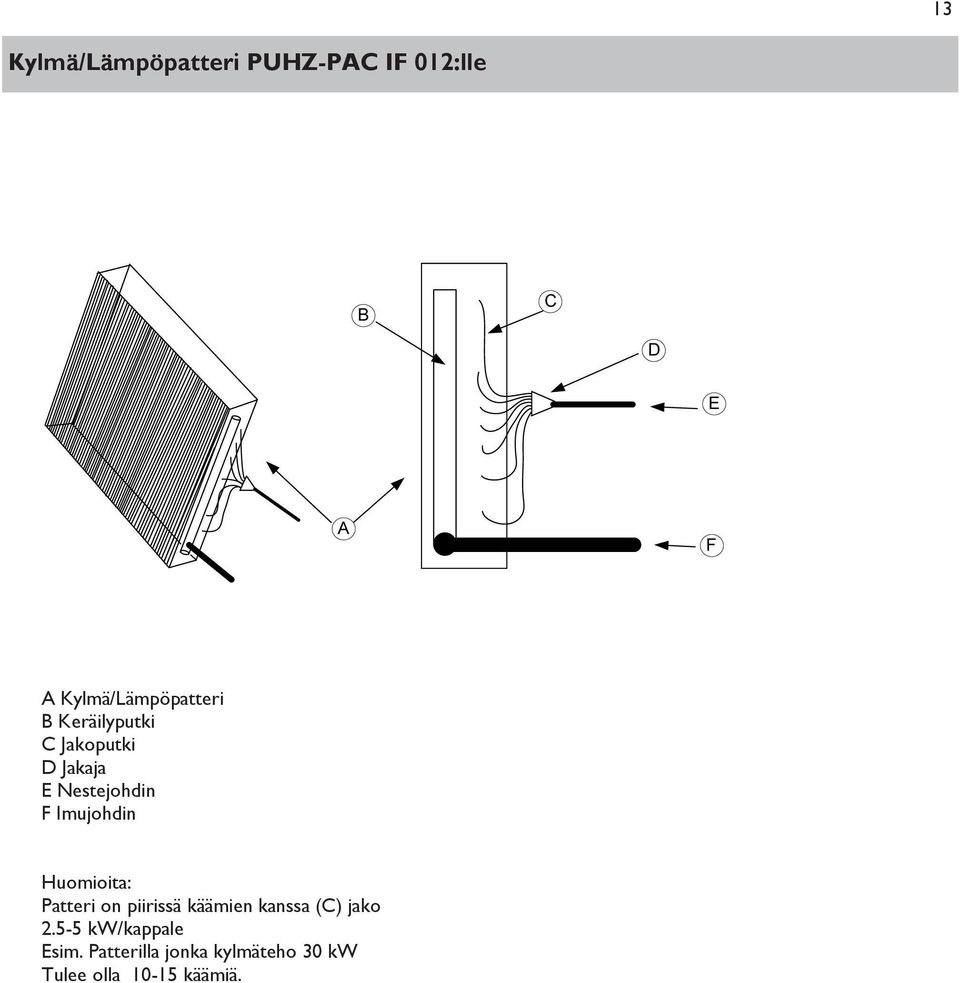

13 13 Kylmä/Lämpöpatteri PUHZ-PAC IF 012:lle A Kylmä/Lämpöpatteri B Keräilyputki C Jakoputki D Jakaja E Nestejohdin F Imujohdin Huomioita: Patteri on piirissä käämien kanssa (C) jako kw/kappale Esim. Patterilla jonka kylmäteho 30 kw Tulee olla käämiä.

14 14 A Ilmanvaihdon ohjausyksikkö PAC IF 012 B Ilmanvaihdon aggregaatti (IE) C Valvontalaite PAR 21MAA D Ulkoyksikkö PUHZ E Kylmä/Lämpöpatteri F Imujohdin G Nestejohdin H Nestejohtimen anturi I Ilmavirran anturi (kylmä/lämpöpatterin jälkeen) J Patterin anturi (putkitaite) katso yksityiskohdat Huomioita: Nimike: Tilausnumero: M66 R63Y20201

15 15 Anturin PAC-IF012 sijoitus PUHZ-(H)RP kanssa Kaasupuoli Nestepuoli H Anturi TH2 asennetaan paluuveteen, alin levitinputki, kuvion mukaisesti I Anturi TH1 asennetaan ilmavirran konsoliin (IE) VVX jälkeen tai paluuilmaan parempaa säännöstelyä varten. J Anturi TH5 asennetaan patterin kolmasosan korkeudelle katsottuna kaasupuolelta (katso kuvio) Huomio: Kylmävirtaus Lämmin virtaus

16

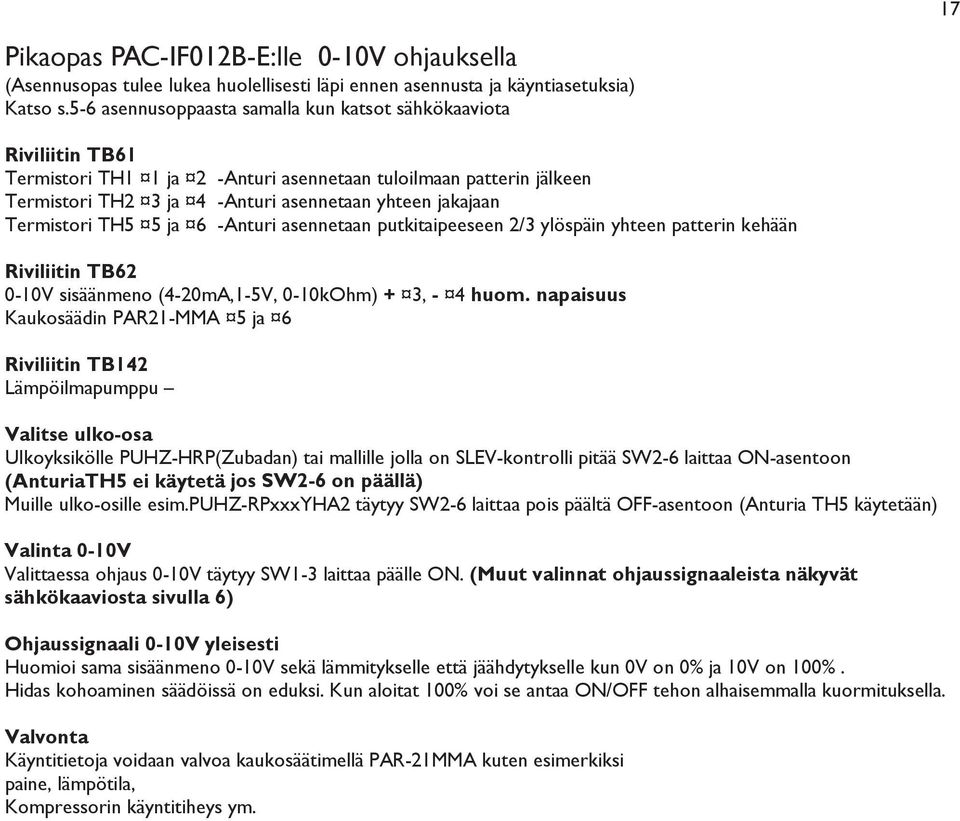

17 17 Pikaopas PAC-IF012B-E:lle 0-10V ohjauksella (Asennusopas tulee lukea huolellisesti läpi ennen asennusta ja käyntiasetuksia) Katso s.5-6 asennusoppaasta samalla kun katsot sähkökaaviota Riviliitin TB61 Termistori TH1 1 ja 2 -Anturi asennetaan tuloilmaan patterin jälkeen Termistori TH2 3 ja 4 -Anturi asennetaan yhteen jakajaan Termistori TH5 5 ja 6 -Anturi asennetaan putkitaipeeseen 2/3 ylöspäin yhteen patterin kehään Riviliitin TB V sisäänmeno (4-20mA,1-5V, 0-10kOhm) + 3, - 4 huom. napaisuus Kaukosäädin PAR21-MMA 5 ja 6 Riviliitin TB142 Lämpöilmapumppu Valitse ulko-osa Ulkoyksikölle PUHZ-HRP(Zubadan) tai mallille jolla on SLEV-kontrolli pitää SW2-6 laittaa ON-asentoon (AnturiaTH5 ei käytetä jos SW2-6 on päällä) Muille ulko-osille esim.puhz-rpxxxyha2 täytyy SW2-6 laittaa pois päältä OFF-asentoon (Anturia TH5 käytetään) Valinta 0-10V Valittaessa ohjaus 0-10V täytyy SW1-3 laittaa päälle ON. (Muut valinnat ohjaussignaaleista näkyvät sähkökaaviosta sivulla 6) Ohjaussignaali 0-10V yleisesti Huomioi sama sisäänmeno 0-10V sekä lämmitykselle että jäähdytykselle kun 0V on 0% ja 10V on 100%. Hidas kohoaminen säädöissä on eduksi. Kun aloitat 100% voi se antaa ON/OFF tehon alhaisemmalla kuormituksella. Valvonta Käyntitietoja voidaan valvoa kaukosäätimellä PAR-21MMA kuten esimerkiksi paine, lämpötila, Kompressorin käyntitiheys ym.

18 18 Tämä laite on suunniteltu käytettäväksi asunnoissa, liiketiloissa ja kevyessä teollisuuskäytössä. Tämä laite täyttää seuraavat EU-direktiivit: Matalajännite: 2006/95/EEC Elektromagneettisten häiriöiden suojaus 2004/108/EC
