Kingspan Therma TM TW57 ja TW58 P1-paloluokan rakennuksen julkisivussa
|
|
- Pirjo Karjalainen
- 4 vuotta sitten
- Katselukertoja:
Transkriptio
1 (ver. 1.0) Kingspan Therma TM TW57 ja TW58 P1-paloluokan rakennuksen julkisivussa Vaatimustenmukaisuuden osoittaminen rakennuspaikkakohtaise sti
2 Johdanto Tässä ohjeessa annetaan neuvoja Ympäristöministeriön paloturvallisuutta koskevan asetuksen (848/2017) mukaisien palosuojausten suunnitteluun sekä rakennusvalvontojen TOPTEN Yhtenäiset käytännöt -tulkintakortin 117b 27 mukaisen rakennuspaikkakohtaisen selvityksen laatimiseen, kun P1-paloluokan rakennuksen julkisivuissa käytetään Kingspan Therma TM TW57 tai TW58 -eristeitä. Ohjeessa annetut neuvot ja palosuojausperiaatteet perustuvat taulukkomitoitukseen luokkia ja lukuarvoja käyttäen. Rakennuspaikkakohtainen selvitys edellytetään tulkintakortin 117b 27 mukaan aina rakennuslupaa haettaessa, jos lämmöneriste on eristävältä osalta huonompaa kuin B-s1, d0 ja käytettävälle tuotteelle ei ole saatavilla tuotesertifikaattia tai vastaavaa dokumenttia, jossa on esitetty selvityksessä edellytetyt tiedot. Kingspan Therma TM TW57 ja TW58 -eristeet ovat eristävältä osaltaan D-s2, d0 luokkaisia. Luokka on ilmoitettu tuotteen suoritustasoilmoituksessa. Selvitys on tyypillisesti lyhyt dokumentti, jossa esitetään mm. palosuojausvaatimuksiin vaikuttavat kohteen perustiedot, asetuksen (848/2017) mukaiset palosuojausvaatimukset sekä kuinka vaatimukset täytetään. Tämän ohjeen liitteinä on kaksi esimerkkiä rakennuspaikkakohtaisen selvityksen teknisestä sisällöstä. Ohjeessa on käyty läpi tyypillisimmät tapaukset ja suojaukset. Lisää neuvoja selvityksen laadintaan ja yksityiskohtien suunnitteluun Kingspan Insulation Oy:n teknisestä tuesta: Huom! Tämä ohje on laadittu avuksi rakennuspaikkakohtaisen selvityksen laadintaa varten. Ohje ei ole tuotesertifikaatti tai vastaava dokumentti, eikä se yksin riitä osoittamaan ratkaisun vaatimustenmukaisuutta. Kingspan Therma TM -eristeiden julkisivun vaatimustenmukaisuus osoitetaan erikseen laadittavalla rakennuspaikkakohtaisella selvityksellä. VERSIOHISTORIA versio Tähän ohjeeseen ja kaikkiin sen kopioihin liittyvät teollisoikeudet, tekijänoikeudet ja muut oikeudet kuuluvat ja säilyvät Kingspan Insulation Oy:llä. Kingspan Insulation Oy pidättää kaikki sille kuuluvat oikeudet. Tämän ohjeen tai sen osien ja kaiken tekijänoikeuksin suojatun aineiston luvaton käyttö ilman Kingspan Insulation Oy:n etukäteistä kirjallista suostumusta on kielletty.
3 Sisällysluettelo 1 Käyttöedellytykset Kohteen tiedot ja asetuksen palosuojausvaatimukset Eristeen sisäpinnan ja aukon pielen suojaus Sisäpinnan suojaus Aukon pielen suojaus Eristeen ulkopinnan (ja tuuletusvälin) suojaus Tuuletusvälin suojausvaatimus aukon pielessä Muut vaatimukset Muut yksityiskohdat Saumojen tiivistys saumavaahdolla Läpiviennit Julkisivuverhoilun kiinnitystarvikkeet Erikoistapaukset... 6 LIITE 1 ESIMERKKI 1, BETONISANDWICH LIITE 2 ESIMERKKI 2, SISÄKUORI JA TIILIVERHOUS
4 1 Käyttöedellytykset Kingspan Therma TM TW57 tai TW58 -eristeisen julkisivun palosuojaukset määritellään taulukkomitoituksella luokkia ja lukuarvoja käyttäen (asetus 848/ ja 26 ). Taulukkomitoituksessa noudatetaan asetuksessa esitettyjä luokka- ja suojausvaatimuksia, jotka määräytyvät tilan palokuorman, rakennuksen korkeuden ja käyttötarkoituksen mukaan. Tämä lähestymistapa edellyttää lämmöneristetuotteelta normaalin luokan lisäksi eristeen eristävän osan luokan erillistä testausta. Kingspan Therma TM TW57 ja TW58 -eristeen eristävän osan, eli vaahdon tai ytimen, luokka on D-s2, d0. Kingspan Therma TM TW57 ja TW58 -eristeitä voidaan käyttää P1-paloluokan rakennusten julkisivussa seuraavin edellytyksin: rakennuksen korkeus on enintään 56 metriä kantava runko on betonia, terästä tai muuta palamatonta (väh. A2-s1, d0 luokkaista) materiaalia ei-kantavien seinien rungot voivat olla myös vähintään D-s2, d2 luokkaisia (puuta) eriste on suojattu sisäpuolelta ja aukkojen pielistä palokuorman mukaan määräytyvän ajan eriste on suojattu ulkopuolelta rakennuksen korkeuden ja käyttötarkoituksen mukaan määräytyvän ajan 1 2 Kohteen tiedot ja asetuksen palosuojausvaatimukset Rakennuspaikkakohtaisessa selvityksessä luetellaan lämmöneristeen palosuojausvaatimuksiin vaikuttavat kohteen tiedot. Tällaisia tietoja ovat: Ulkoseinään rajoittuvien tilojen palokuormaryhmät o alle 600 MJ/m 2 o MJ/m 2 o yli 1200 MJ/m 2 Ulkoseinään rajoittuvien tilojen sprinklaus o sprinklattu o ei sprinklattu Rakennuksen korkeus o enintään 28 metriä o enintään 56 metriä Rakennuksen käyttötarkoitus o asuin- tai työpaikkarakennus o muu kuin asuin- tai työpaikkarakennus Lisäksi kohteen tiedoissa mainitaan kohteen P1-paloluokka ja esitetään tarkasteltava rakennetyyppi. Rakennetyypissä on tärkeää mainita kaikki kerrokset paksuuksineen sekä käytettävien lämmöneristeiden luokat: Kingspan Therma TM TW57 o tumma puoli B-s1, d0 (tuuletusväliä vasten) o vaalea puoli NPD (runkorakennetta vasten) o eristävä osa D-s2, d0 Kingspan Therma TM TW58 o tuote NPD (runkorakennetta / betonista ulkokuorta vasten) o eristävä osa D-s2, d0
5 2 2.1 Eristeen sisäpinnan ja aukon pielen suojaus Lämmöneristeen sisäpinnan ja aukon pielen suojausvaatimus määräytyy ulkoseinään rajoittuvat tilan palokuormaryhmän ja tilan sprinklauksen mukaan seuraavasti, 25 : palokuorma alle 600 MJ/m 2 tilan osastoivuus EI 60 eristeen suojaus 30 min. palokuorma MJ/m 2 tilan osastoivuus EI 90 eristeen suojaus 45 min. palokuorma yli 1200 MJ/m 2 tilan osastoivuus EI 120 eristeen suojaus 60 min. sprinklattuna tilan osastoivuus EI 60 eristeen suojaus 30 min. Lämmöneristeen suojausaika on siis puolet tilan osastoivuusajasta. Suojaus voidaan toteuttaa suojausaikavaatimuksen mukaisella EI- tai K 2-luokitellulla rakenteella Sisäpinnan suojaus Betonirakenteessa sisäkuoren vähimmäispaksuus voidaan määritellä SFS-EN ja Suomen kansallisen liitteen mukaisella taulukkomitoitusmenetelmällä. Betoniteollisuus ry:llä on laadittu aiheesta taulukkomitoitusohje. Lämmöneristeen sisäpuolinen palosuojaus on erittäin harvoin sisäkuoren paksuuden mitoittava tekijä. Rankarunkoisissa rakenteissa sisäpinnan suojausten mitoittamiseen voidaan käyttää EN mukaisia puurakenteiden palosuojausten mitoitusmenetelmiä. Standardin soveltamisesta on saatavilla myös RIL:n suunnitteluohje Lisäksi useilla kipsilevy- ja mineraalivillavalmistajalla on valmiita taulukoita tarvittavan suojausajan saavuttamiseksi Aukon pielen suojaus Aukon pielen suojaus voidaan tehdä puisella apukarmilla, jonka vähimmäispaksuus määritellään EN mukaisia puurakenteiden palomitoitusmenetelmiä ja hiiltymisnopeuksia käyttäen. Standardin soveltamisesta on saatavilla myös RIL:n suunnitteluohje Aukon pielen palosuojaus on erittäin harvoin puisen apukarmin paksuuden mitoittava tekijä.
6 Karmikenkää käytettäessä suojaus voidaan tehdä puisen ikkunakarmin ja paloluokitellun tiivistyksen yhdistelmällä (kuva alhaalla vasemmalla). Useilla palotiivistevalmistajilla on valmiita taulukoita tarvittavan suojausajan saavuttamiseksi. Vaihtoehtoisesti eristetilaan asennetaan kivivillakaista (kuva alhaalla oikealla) Eristeen ulkopinnan (ja tuuletusvälin) suojaus Lämmöneristeen ulkopinnan (ja tuuletusvälin) suojausvaatimus määräytyy rakennuksen korkeuden ja käyttötarkoituksen mukaan: korkeus 28 m, asuin- ja työpaikkarakennus o ulkoverhous EI 15 ja tuuletusvälin sisäpinta B-s1, d0 TAI o tuuletusvälin sisäpinnan suojaus K 210 (A2-s1, d0) korkeus 56 m, ei käyttötarkoitusrajoitusta o ulkoverhous EI 30 ja tuuletusvälin sisäpinta B-s1, d0 TAI o tuuletusvälin sisäpinnan suojaus K 230 (A2-s1, d0) Ulkopinta suojataan siis joko EI-luokkaisen ulkoverhouksen ja tuuletusvälin B-s1, d0 luokkaisen pinnan yhdistelmällä, tai K 2-luokkaisella (A2-s1, d0) tuulensuojalevyllä, jolloin ulkoverhoukselle ei ole lämmöneristeestä aiheutuvia lisävaatimuksia Kingspan Therma TM TW57 -eristeessä on B-s1, d0 luokkainen ulkopinta, joten EI-luokkaista ulkoverhousta hyödynnettäessä tuuletusvälin sisäpinnan vaatimus täyttyy automaattisesti Kingspan Therma TM TW57 -eristeellä.

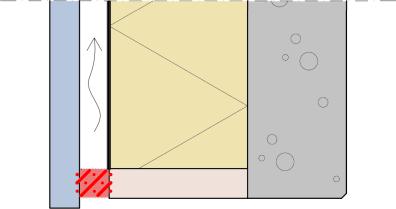

7 Tuuletusvälin suojausvaatimus aukon pielessä Jos lämmöneristeen ulkopinta suojataan tuuletusvälin sisäpinnan K 2-suojaverhouksella (A2-s1, d0), ei palon pääsyä tuuletusväliin ole aukkojen pielissä tarpeen estää. Jos lämmöneristeen ulkopinta suojataan EI luokkaisen ulkoverhouksen ja tuuletusvälin B-s1, d0 luokkaisen pinnan yhdistelmällä, tulee palon pääsy tuuletusväliin estää aukkojen pielissä (ylhäällä, alhaalla ja sivuilla) ulkoverhouksen palonkestoaikaa vastaavalla rakenteella. Kingspan Therma TM TW57 -eristeen B-s1, d0 luokkainen tumma erikoispinnoite paisuu palotilanteessa enintään 30 mm leveän tuuletusvälin tukkoon, eli enintään 30 mm leveää tuuletusväliä ei tarvitse suojata erikseen aukkojen pielissä. Tuuletusvälin ollessa leveämpi, voidaan tuuletusväli kuristaa aukon pielissä alla olevan kuvan mukaisesti. Näitä tuuletusvälisääntöjä voidaan käyttää aina 56 metriin asti ilman käyttötarkoitusrajoitusta. Ratkaisusta on saatavilla erillinen Eurofins Expert Services lausunto (EUFI T1), joka on hyvä liittää mukaan rakennuspaikkakohtaiseen selvitykseen. Vaihtoehtoisesti tuuletusväli voidaan suojata tuuletusväliin asennettavilla palokatkoilla, kuten ontelopaloventtiileillä tai kivivillasullonnalla. 2.3 Muut vaatimukset Kerrosten välisiä palokatkoja eristekerroksessa tulee käyttää, jos lämmöneristeen eristävä osa ei täytä D-s2, d2 luokan vaatimuksia. Kingspan Therma TM TW57 ja TW58 -eristeiden eristävän osan luokka on D- s2, d0, joten kerrosten välisille palokatkoille ei ole tarvetta. Tuuletusvälin sisäpinta (eli lämmöneristeen ulkopinta) tulee olla vähintään B-s1, d0, joka täyttyy Therma TM TW57 -eristeen tummalla pinnalla (luokka B-s1, d0). Ulkonurkissa B-luokkainen pinta voidaan toteuttaa Kingspan Nurkkalaminaatilla, joka käännetään ulkonurkassa paljaan vaahtoytimen päälle. Kingspan Nurkkalaminaatista on laadittu asennusohjekortti numero 110.
8 3 Muut yksityiskohdat Seuraavaksi käydään läpi tyypillisimpiä yksityiskohtia, joita esiintyy tavanomaisissa julkisivurakenteissa Saumojen tiivistys saumavaahdolla Eristelevyjen saumojen tiivistykselle ei ole paloteknisiä rajoitteita betonisandwich-rakenteessa, koska saumat jäävät betonin alle eikä rakenteessa ole tuuletusväliä. Tuuletetussa rakenteessa, jossa tuuletusvälin sisäpinnassa on erillinen suojaava kerros, ei myöskään ole saumojen tiivistykselle rajoitteita, koska sauma jää suojaavan kerroksen alle. Kingspan Therma TM TW57 -eristettä käytettäessä enintään 20 mm leveille avosaumoille ei ole paloteknisiä rajoitteita ja saumat voidaan tiivistää esimerkiksi normaalilla saumavaahdolla. Yli 20 mm leveän sauman ulkopintaan tulee asentaa palon etenemistä hidastava tiiviste, kuten palovaahtotiivistys (EN ) tai mineraalivillasullonta. Samoja tiivistyssääntöjä noudatetaan myös aukkojen ympäristössä tehtävissä tiivistystöissä, kuten esimerkiksi eristeen tiivistämisessä puiseen apukarmiin ja ikkuna-aukon kuristuspalan tiivistyksissä. Myös ulkonurkissa noudatetaan samoja tiivistyssääntöjä. 3.2 Läpiviennit Läpivientien tiivistyksille ei anneta yksiselitteisiä vaatimuksia asetuksessa. Läpivientien toimivuutta ja palon leviämistä eristekerroksessa on tutkittu polttokokein (EN :1999) Kingspan Therma TM -eristeisissä yläpohjarakenteissa, joka ovat palon kannalta seinärakennetta haastavampi rakennusosa. Kokeissa ei havaittu merkittävää eroa kivivillalla tiivistetyn ja normaalilla polyuretaanivaahdolla tiivistetyn läpiviennin välillä. Lisäksi täysin suojaamattomat reiät (halkaisijaltaan 100 mm ja 300 mm) ilman tiivistyksiä ja läpivientiputkia eivät levittäneet paloa reikien kautta eristekerroksen sisällä muualle rakenteeseen.

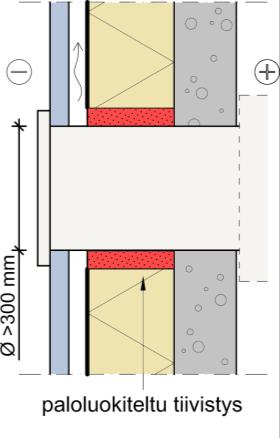

9 6 Näihin kokeisiin perustuen Kingspan Therma TM - eristeisissä julkisivuissa käytettävä lämmöneriste ei aseta palovaatimuksia halkaisijaltaan enintään 300 mm suurissa läpivienneissä. Tiivistykset voidaan tehdä normaaliin tapaan, esimerkiksi normaalilla saumavaahdolla. Halkaisijaltaan yli 300 mm suurissa läpivienneissä tiivistykseen tulee käyttää paloluokiteltuja tiivistyksiä, kuten palovaahtoa (EN ) tai kivivillasullontaa. 3.3 Julkisivuverhoilun kiinnitystarvikkeet Julkisivuverhoilun kiinnitystarvikkeilla tarkoitetaan esimerkiksi tuuletusvälin koolausta, muuraussiteitä, tai muuta rakenneosaa, jolla ulkoverhous kannatellaan. Taulukkomitoitusmenetelmää käytettäessä lämmöneriste ei aiheuta lisärajoitteita julkisivuverhoilun kiinnitystarvikkeiden valintaan. 4 Erikoistapaukset Taulukkomitoitusmenetelmä mahdollistaa useiden erilaisien harvemmin käytettyjen vaihtoehtojen käytön, jotka poikkeavat aikaisemmin tässä ohjeessa esitetyistä vaatimustasoista. Näille erikoistapauksille on tyypillistä, että jonkin osa-alueen vaatimustasoa kiristetään, jolloin toisen osa-alueen vaatimustasoa kevennetään. Tyypillisesti vaatimustasojen muutokset liittyvät ulkoverhouksen ja tuuletusvälin pintojen luokkavaatimuksiin. Näiden erikoistapauksien käsittely tässä ohjeessa ei ole mielekästä niiden runsaan määrän ja riippuvuussuhteiden vuoksi. Kingspan Therma TM -eristeitä voidaan käyttää myös näissä erikoistapauksissa, jolloin vaatimustasot tulee katsoa suoraan paloturvallisuusasetuksesta ja soveltaa tässä ohjeessa esitettyjä periaatteita.
10 LIITE 1 ESIMERKKI 1, BETONISANDWICH Kohteen tiedot Rakennuksen korkeus Rakennuksen käyttötarkoitus Rakennuksen paloluokka 26 metriä Asunto P1 Ulkoseinään rajoittuvien tilojen palokuormaryhmät Asuintilat alle 600 MJ/m 2, Varastotilat MJ/m 2 Sprinklaus Ei sprinklausta Ulkoseinän rakennetyyppi: SW-elementti Betoninen ulkokuori 70 mm Kingspan Therma TM TW mm lämmöneriste Betoninen sisäkuori 80 mm Aukkojen pielissä puiset apukarmit 48 mm Kingspan Therma TM TW58 -eristeen palo-ominaisuudet: tuote NPD (betonia vasten) eristävä osa D-s2, d0 Asetuksen (848/2017) mukaiset vaatimukset 1. Suojausvaatimus sisäpuolelta (16 taulukko 6 ja 25 ) Asuintilat 30 minuuttia (palokuorma alle 600 MJ/m 2 ) Varastotilat 45 minuuttia (palokuorma MJ/m 2 ) 2. Suojausvaatimus aukon pielessä (16 taulukko 6 ja 25 ) Asuintilat 30 minuuttia (palokuorma alle 600 MJ/m 2 ) Varastotilat 45 minuuttia (palokuorma MJ/m 2 ) 3. Suojausvaatimus ulkopuolelta (26 taulukko 8) EI15 (rakennuksen korkeus enintään 28 metriä) 4. Ei kerrostenvälisiä katkoja eristekerroksessa (25 ) Lämmöneristeen eristävän osan luokka väh. D-s2, d2
11 Suojausvaatimusten täyttäminen 1. Lämmöneristeen sisäpuoli suojataan betonisella sisäkuorella. Betonin vähimmäispaksuus määritellään Betoniteollisuus ry:n taulukkomitoitusohjeella, joka perustuu SFS-EN ja Suomen kansalliseen liitteeseen. 80 mm paksulla sisäkuorella saavutetaan EI 60 luokitus (betonin lujuus C50/60, betonin paksuuden ja vapaan korkeuden suhde 40). Kohteen sisäkuoren paksuus on 80 mm (palonkesto EI 60), jolla täyttyy lämmöneristeen sisäpuolinen suojausvaatimus asuintilassa (30 minuuttia) ja varastotilassa (45 minuuttia). 2. Lämmöneriste suojataan aukon pielissä puisella apukarmilla. Puisen apukarmin vähimmäispaksuus määritellään EN mukaisilla puurakenteiden palomitoitusmenetelmillä ja hiiltymisnopeuksilla. Puun hiiltymärajan sijainnin isotermi on EN mukaisessa tarkastelussa +300 C. Hiiltymärajan takana 10 mm syvyydessä puun lämpötila on noin +120 C [Mikkola, E. Puun hiiltyminen. VTT Tutkimuksia s], joka on alhaisempi lämpötila kuin esimerkiksi EI-luokitustestin kriteeri (+140 C). Puisen apukarmin vähimmäispaksuus voidaan siis määrittää EN mukaisen hiiltymän mukaan, johon lisätään 10 mm. EN mukainen hiiltymärintaman syvyys 45 minuutin kuluttua on 30 mm (havu- ja lehtipuut 290 kg/m 3 ). Kun tähän lisätään 10 mm, saadaan puisen apukarmin vähimmäispaksuudeksi 40 mm. Kohteen puisen apukarmin paksuus on 48 mm, jolla täyttyy lämmöneristeen suojausvaatimus asuintilan (30 minuuttia) ja varastotilan (45 minuuttia) aukon pielessä. 3. Lämmöneristeen ulkopuoli suojataan betonisella ulkokuorella. Betonin vähimmäispaksuus määritellään Betoniteollisuus ry:n taulukkomitoitusohjeella, joka perustuu SFS-EN ja Suomen kansalliseen liitteeseen. 60 mm paksulla ulkokuorella saavutetaan EI 30 luokitus (betonin lujuus C50/60, betonin paksuuden ja vapaan korkeuden suhde 40). Kohteen ulkokuoren paksuus on 70 mm (palonkesto vähintään EI 30), jolla täyttyy lämmöneristeen ulkopuolinen suojausvaatimus (EI 15). 4. Lämmöneristekerrokseen ei asenneta kerrosten välisiä palokatkoja, koska Kingspan Therma TM TW58 -eristeen eristävän osan luokka on D-s2, d0, joka täyttää D-s2, d2 luokkavaatimuksen. Muuta Kingspan Therma TM TW58 -eristeen saumat tiivistetään normaalilla saumavaahdolla, koska saumat jäävät kahden betonikuoren väliin. Liitteet Kingspan Therma TM TW58 suoritustasoilmoitus 2100.CPR.2013.TW58.003
12 LIITE 2 ESIMERKKI 2, SISÄKUORI JA TIILIVERHOUS Kohteen tiedot Rakennuksen korkeus Rakennuksen käyttötarkoitus Rakennuksen paloluokka 38 metriä Kokoontumis- ja liiketiloja sekä työpaikkatiloja P1 Ulkoseinään rajoittuvien tilojen palokuormaryhmä alle 600 MJ/m 2 Sprinklaus Ei sprinklausta Ulkoseinän rakennetyyppi: SK-elementti Tiilimuuraus 135 mm Tuuletusväli 30 mm Kingspan Therma TM TW mm lämmöneriste Betoninen sisäkuori 150 mm Aukkojen pielissä karmikengät Kingspan Therma TM TW57 -eristeen palo-ominaisuudet: tumma puoli B-s1, d0 (tuuletusväliä vasten) vaalea puoli NPD (betonia vasten) eristävä osa D-s2, d0 Asetuksen (848/2017) mukaiset vaatimukset 1. Suojausvaatimus sisäpuolelta (16 taulukko 6 ja 25 ) 30 minuuttia (palokuorma alle 600 MJ/m 2 ) 2. Suojausvaatimus aukon pielessä (16 taulukko 6 ja 25 ) 30 minuuttia (palokuorma alle 600 MJ/m 2 ) 3. Suojausvaatimus ulkopuolelta (26 taulukko 8) Ulkoverhous EI 30, tuuletusvälin sisäpinta B-s1, d0 ja tuuletusvälin suojaus aukon pielissä (rakennuksen korkeus enintään 56 metriä) 4. Ei kerrostenvälisiä katkoja eristekerroksessa (25 ) Lämmöneristeen eristävän osan luokka väh. D-s2, d2
13 Suojausvaatimusten täyttäminen 1. Lämmöneristeen sisäpuoli suojataan betonisella sisäkuorella. Betonin vähimmäispaksuus määritellään Betoniteollisuus ry:n taulukkomitoitusohjeella, joka perustuu SFS-EN ja Suomen kansalliseen liitteeseen. 80 mm paksulla sisäkuorella saavutetaan EI 60 luokitus (betonin lujuus C50/60, betonin paksuuden ja vapaan korkeuden suhde 40). Kohteen sisäkuoren paksuus on 150 mm (palonkesto vähintään EI 60), jolla täyttyy lämmöneristeen sisäpuolinen suojausvaatimus (30 minuuttia). 2. Lämmöneriste suojataan aukon pielissä puisella ikkunakarmilla ja paloluokitelluilla tiivistyksillä. Puisen ikkunakarmin vähimmäispaksuus määritellään EN mukaisilla puurakenteiden palomitoitusmenetelmillä ja hiiltymisnopeuksilla. Puun hiiltymärajan sijainnin isotermi on EN mukaisessa tarkastelussa +300 C. Hiiltymärajan takana 10 mm syvyydessä puun lämpötila on noin +120 C [Mikkola, E. Puun hiiltyminen. VTT Tutkimuksia s], joka on alhaisempi lämpötila kuin esimerkiksi EI-luokitustestin kriteeri (+140 C). Puisen apukarmin vähimmäispaksuus voidaan siis määrittää EN mukaisen hiiltymän mukaan, johon lisätään 10 mm. EN mukainen hiiltymärintaman syvyys 30 minuutin kuluttua on 20 mm (havu- ja lehtipuut 290 kg/m 3 ). Kun tähän lisätään 10 mm, saadaan puisen ikkunakarmin vähimmäispaksuudeksi 30 mm. Kohteen puisen ikkunakarmin paksuus noin 50 mm, jolla täyttyy lämmöneristeen suojausvaatimus (30 minuuttia) aukon pielessä. Tiivistykset tehdään Joints Fire Acryflex Pro+ paloakryylillä oheisen mittakuvan mukaisesti (valmistajan taulukko: EI 30 -luokkainen tiivistys). Sisäpuolen paloakryyli on koko paksuudeltaan sisäkuoren kohdalla. Saumassa normaali saumavaahto. 3. Ulkoverhouksen EI 30 vaatimus täytetään 135 mm paksulla tiilimuurauksella. Tuuletusvälin sisäpinnan B-s1, d0 vaatimus täytetään Kingspan Therma TM TW57 -eristeen tummalla puolella, jonka luokka on B-s1, d0. Ulkonurkan paljas vaahtoydin suojataan Kingspan Nurkkalaminaatilla valmistajan ohjeen mukaan (Kingspan ohjekortti nro 110). Yli 20 mm leveät eristelevyjen väliset avosaumat tiivistetään paloluokitellulla saumavaahdolla (EN ). Kapeammat saumat tiivistetään normaalilla saumavaahdolla. Tuuletusväli on enintään 30 mm, jolloin tuuletusvälissä ei käytetä erillisiä palokatkoja aukkojen pielissä. Kingspan Therma TM TW57 -eristeen tumma palosuojalaminaatti paisuu palotilanteessa enintään 30 mm leveän tuuletusvälin tukkoon. Ratkaisun toimivuudesta on erillinen lausunto: Eurofins Expert Services lausunto EUFI T1. 4. Lämmöneristekerrokseen ei asenneta kerrosten välisiä palokatkoja, koska Kingspan Therma TM TW57 -eristeen eristävän osan luokka on D-s2, d0, joka täyttää D-s2, d2 luokkavaatimuksen. Muuta - Liitteet Kingspan Therma TM TW57 suoritustasoilmoitus 2100.CPR.2013.TW Joints Fire Acryl Pro+ tuotekortti Kingspan ohjekortti numero 110 Eurofins Expert Services lausunto EUFI T1, Lausunto koskien Kingspan Therma TM TW57 eristeen käyttöä
