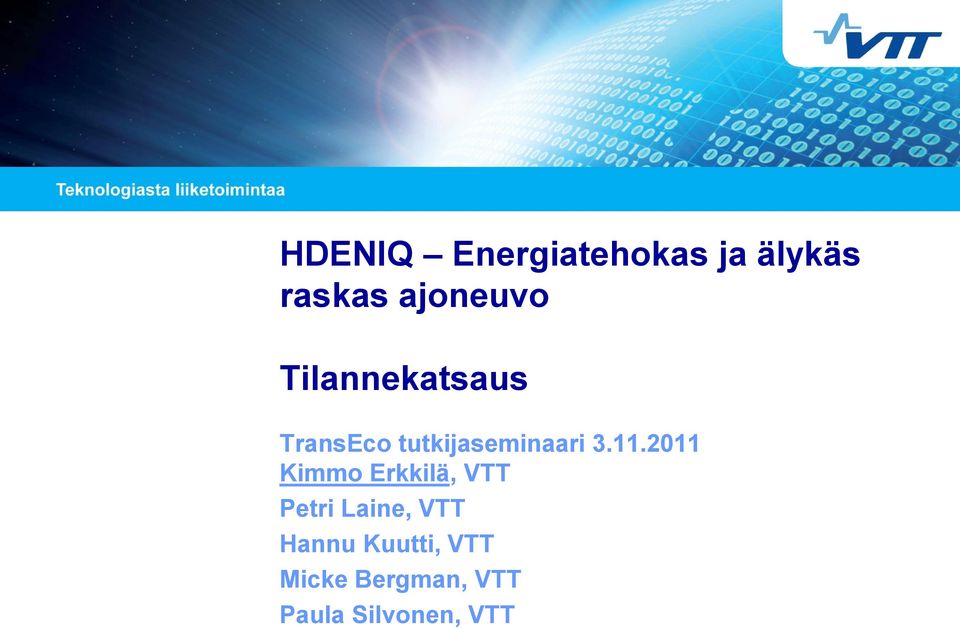

1 HDENIQ Energiatehokas ja älykäs raskas ajoneuvo Tilannekatsaus TransEco tutkijaseminaari Kimmo Erkkilä, VTT Petri Laine, VTT Hannu Kuutti, VTT Micke Bergman, VTT Paula Silvonen, VTT

2011 Kimmo Erkkilä, VTT Petri Laine, VTT Hannu

2 2 Sisältö Missä mennään VTT:n tutkimustehtävissä (valituissa) Rengastutkimus Öljytutkimus Päästöt kylmissä olosuhteissa Hybridit Aerodynamiikka Ajovastusten määrittely Ajo-opastin Yhteenveto

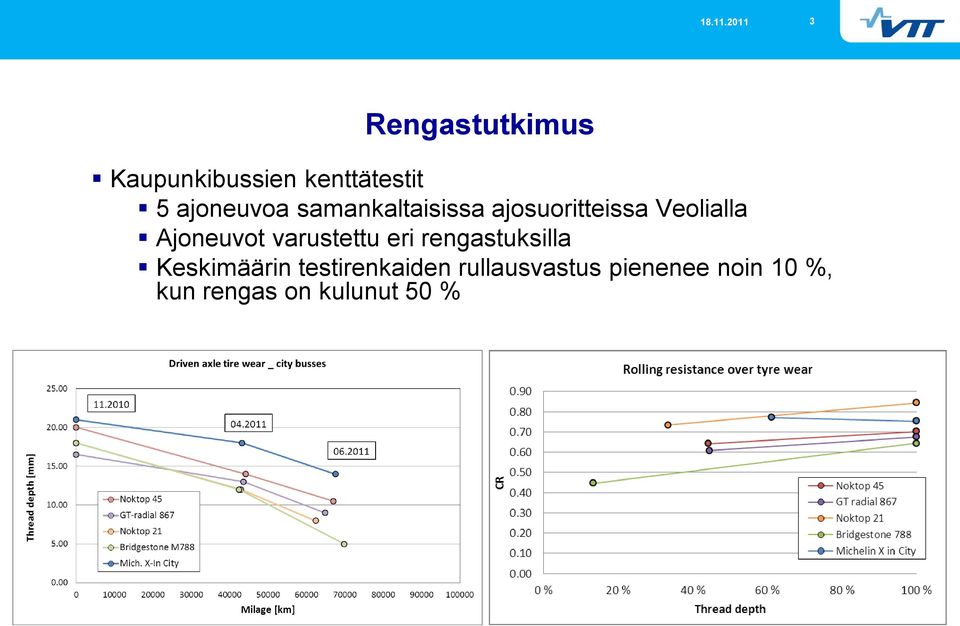

3 3 Rengastutkimus Kaupunkibussien kenttätestit 5 ajoneuvoa samankaltaisissa ajosuoritteissa Veolialla Ajoneuvot varustettu eri rengastuksilla Keskimäärin testirenkaiden rullausvastus pienenee noin 10 %, kun rengas on kulunut 50 %

Ajoneuvot varustettu eri rengastuksilla Keskimäärin

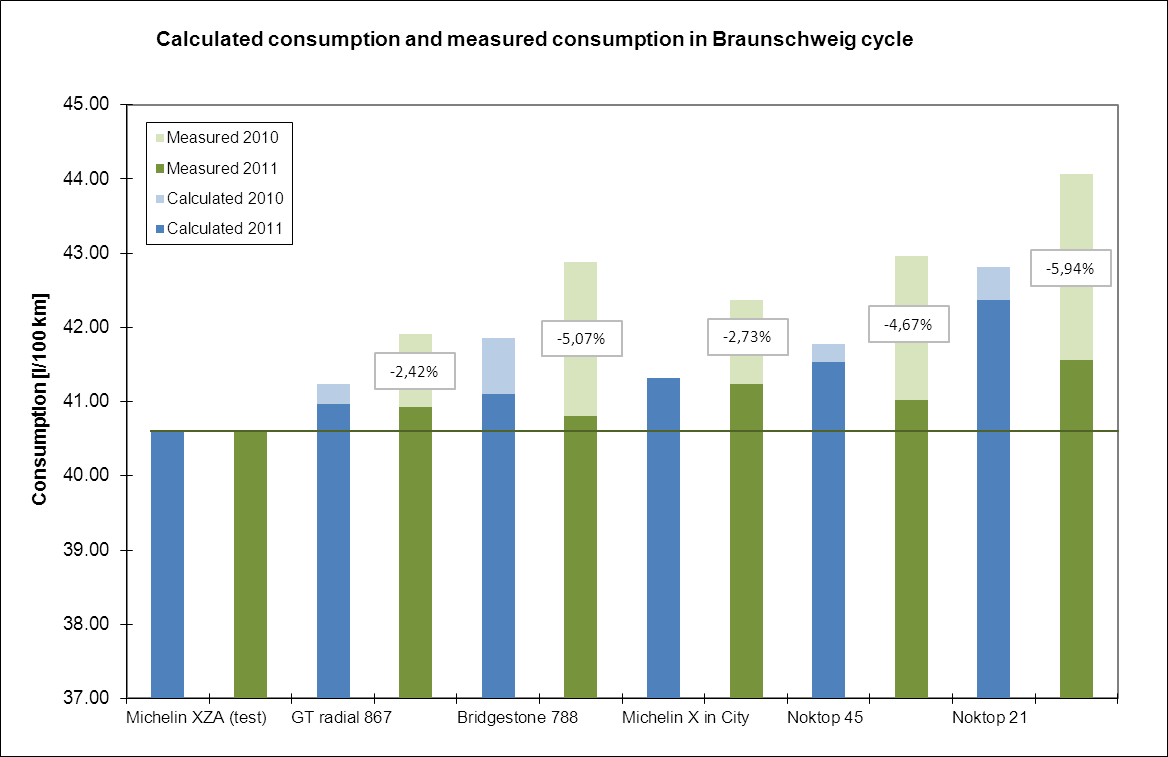

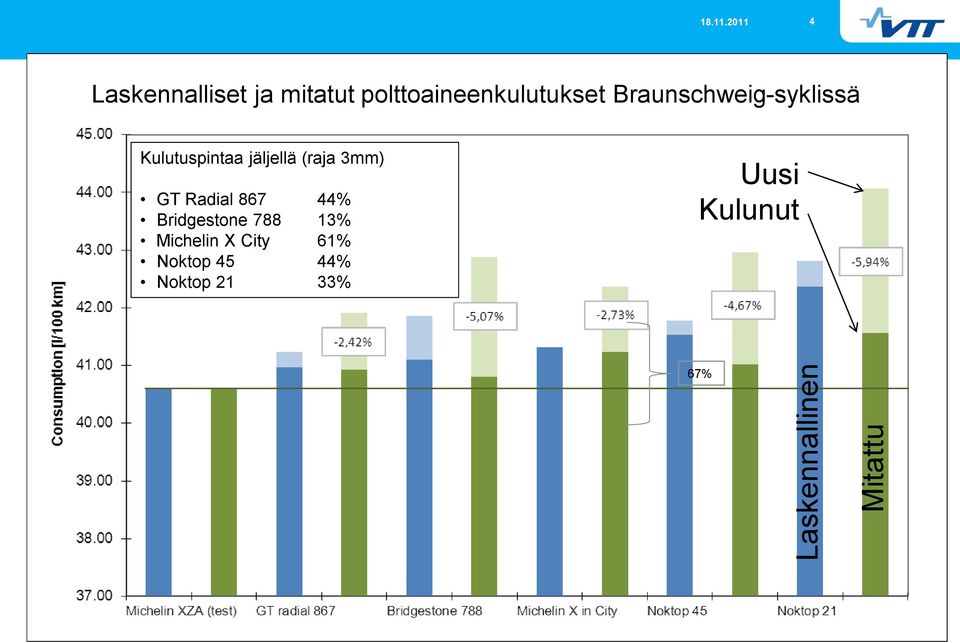

4 Laskennallinen Mitattu Laskennalliset ja mitatut polttoaineenkulutukset Braunschweig-syklissä Kulutuspintaa jäljellä (raja 3mm) GT Radial % Bridgestone % Michelin X City 61% Noktop 45 44% Noktop 21 33% Uusi Kulunut 67%

5 5 Rengastutkimus Raskaiden kuorma-autojen rengastestaus Renkaiden kulumisnopeus todellisessa ajossa Renkaiden pito-ominaisuudet (LIKU) Renkaiden suorituskyvyn muutos kulumisen myötä Testattavat rengassarjat 315/70R22.5 Noktop / Auto /70R22.5 Noktop / Auto /70R22.5 Noktop HKPL D 275 / Auto /80R22.5 Noktop / Auto /80R22.5 Noktop / Auto 460 LIKU-tiedonkeruulaitteet ovat valmiina talven liukkaille

315/70R22.5 Noktop 21 270 / Auto 485 315/70R22.5 Noktop 41 275 / Auto 494 315/70R22.

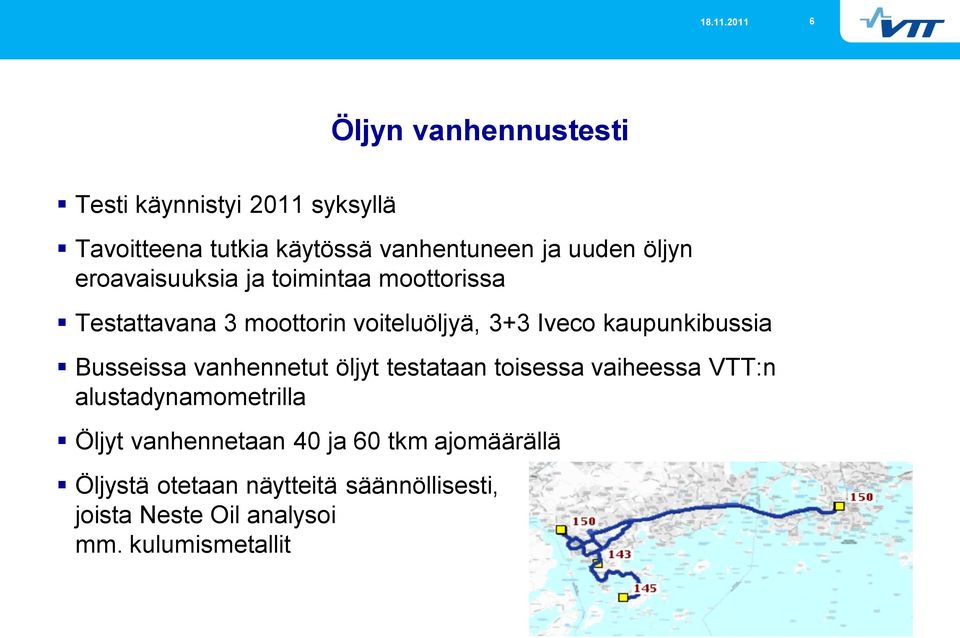

6 6 Öljyn vanhennustesti Testi käynnistyi 2011 syksyllä Tavoitteena tutkia käytössä vanhentuneen ja uuden öljyn eroavaisuuksia ja toimintaa moottorissa Testattavana 3 moottorin voiteluöljyä, 3+3 Iveco kaupunkibussia Busseissa vanhennetut öljyt testataan toisessa vaiheessa VTT:n alustadynamometrilla Öljyt vanhennetaan 40 ja 60 tkm ajomäärällä Öljystä otetaan näytteitä säännöllisesti, joista Neste Oil analysoi mm. kulumismetallit

kaupunkibussia Busseissa vanhennetut öljyt testataan toisessa vaiheessa VTT:n alustadynamometrilla Öljyt

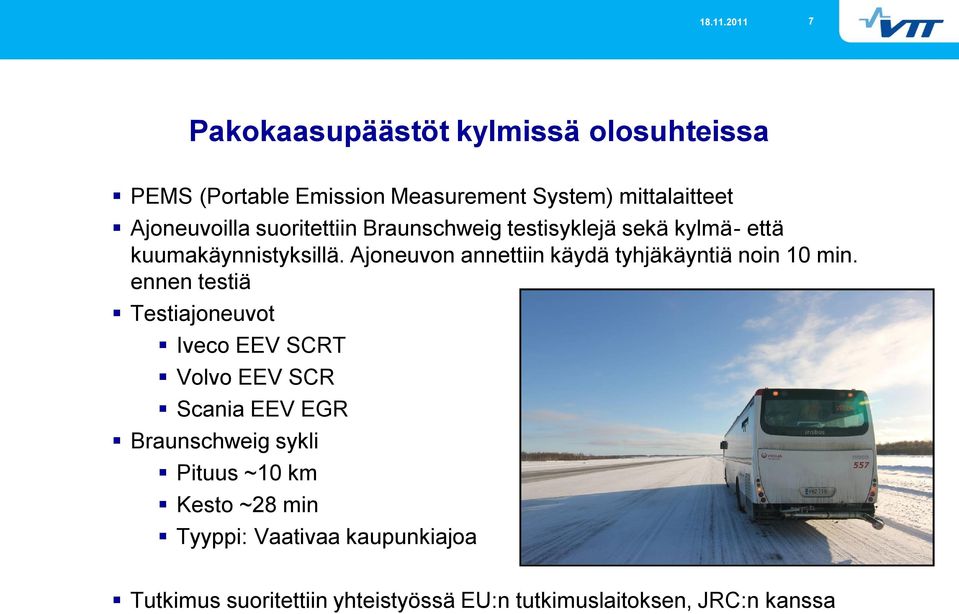

7 7 Pakokaasupäästöt kylmissä olosuhteissa PEMS (Portable Emission Measurement System) mittalaitteet Ajoneuvoilla suoritettiin Braunschweig testisyklejä sekä kylmä- että kuumakäynnistyksillä. Ajoneuvon annettiin käydä tyhjäkäyntiä noin 10 min. ennen testiä Testiajoneuvot Iveco EEV SCRT Volvo EEV SCR Scania EEV EGR Braunschweig sykli Pituus ~10 km Kesto ~28 min Tyyppi: Vaativaa kaupunkiajoa Tutkimus suoritettiin yhteistyössä EU:n tutkimuslaitoksen, JRC:n kanssa

Ajoneuvon annettiin käydä tyhjäkäyntiä noin 10 min.

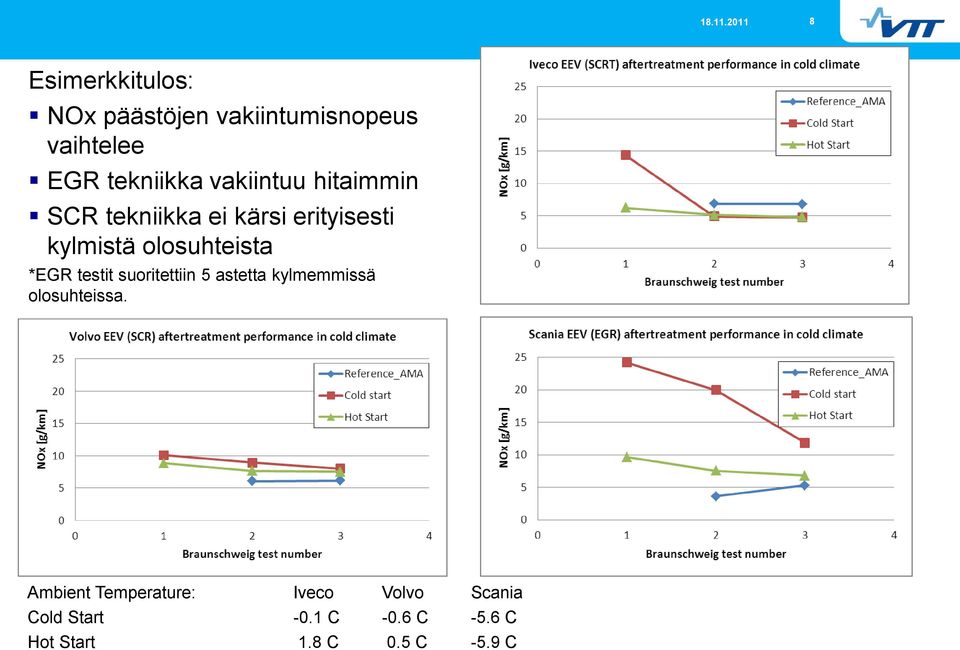

8 8 Esimerkkitulos: NOx päästöjen vakiintumisnopeus vaihtelee EGR tekniikka vakiintuu hitaimmin SCR tekniikka ei kärsi erityisesti kylmistä olosuhteista *EGR testit suoritettiin 5 astetta kylmemmissä olosuhteissa. Ambient Temperature: Iveco Volvo Scania Cold Start -0.1 C -0.6 C -5.6 C Hot Start 1.8 C 0.5 C -5.9 C

*EGR testit suoritettiin 5 astetta kylmemmissä olosuhteissa.

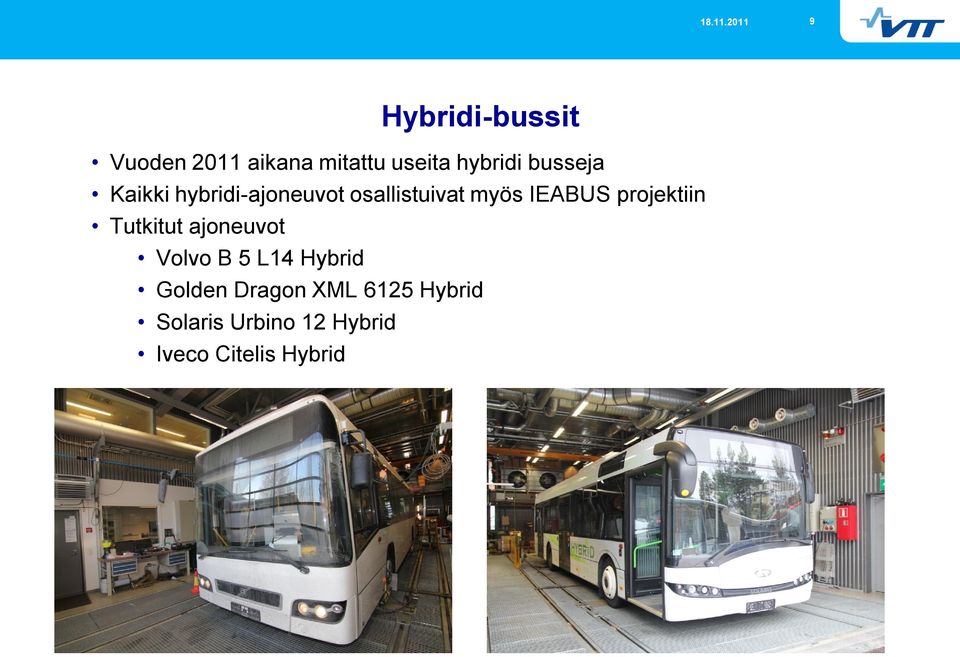

9 9 Hybridi-bussit Vuoden 2011 aikana mitattu useita hybridi busseja Kaikki hybridi-ajoneuvot osallistuivat myös IEABUS projektiin Tutkitut ajoneuvot Volvo B 5 L14 Hybrid Golden Dragon XML 6125 Hybrid Solaris Urbino 12 Hybrid Iveco Citelis Hybrid

projektiin Tutkitut ajoneuvot Volvo B 5 L14 Hybrid Golden

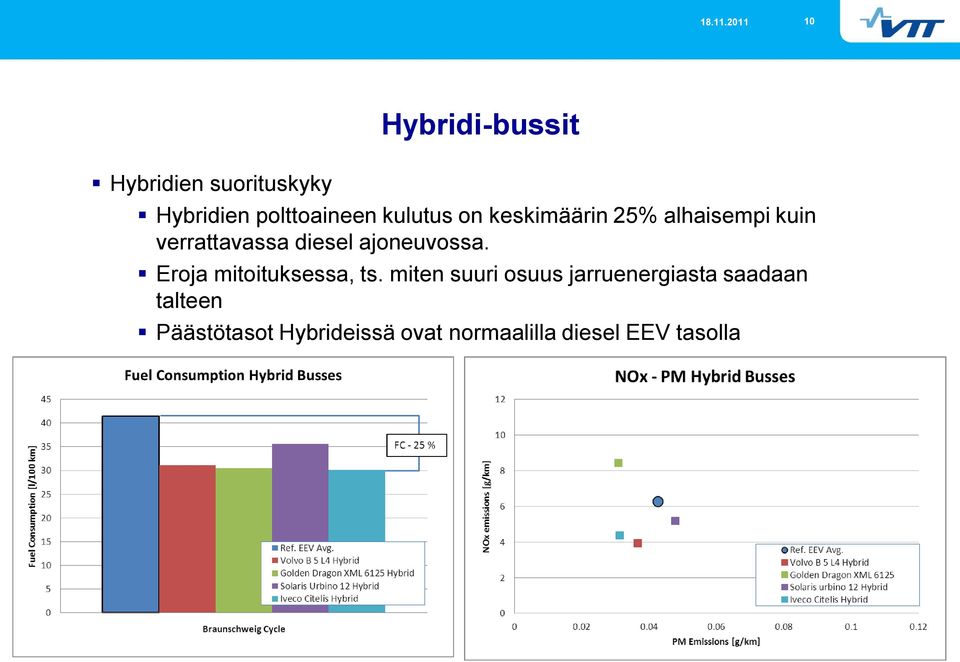

10 10 Hybridi-bussit Hybridien suorituskyky Hybridien polttoaineen kulutus on keskimäärin 25% alhaisempi kuin verrattavassa diesel ajoneuvossa. Eroja mitoituksessa, ts. miten suuri osuus jarruenergiasta saadaan talteen Päästötasot Hybrideissä ovat normaalilla diesel EEV tasolla

11 Raskas-Aerodynamiikka VTT:n raskaankaluston aerodynaamisen osasarjan prototyypin suunnittelu on valmis ja osasarjan valmistus voidaan aloittaa.

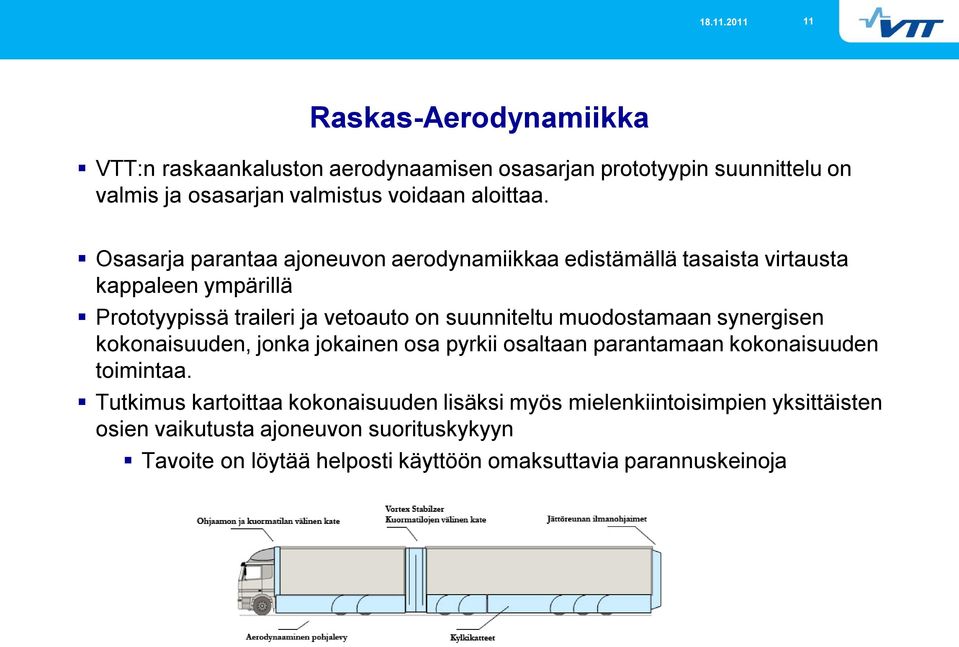

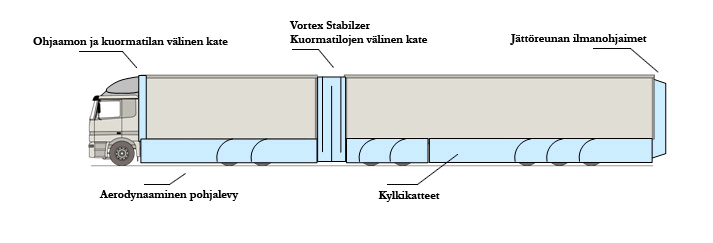

11 11 Raskas-Aerodynamiikka VTT:n raskaankaluston aerodynaamisen osasarjan prototyypin suunnittelu on valmis ja osasarjan valmistus voidaan aloittaa. Osasarja parantaa ajoneuvon aerodynamiikkaa edistämällä tasaista virtausta kappaleen ympärillä Prototyypissä traileri ja vetoauto on suunniteltu muodostamaan synergisen kokonaisuuden, jonka jokainen osa pyrkii osaltaan parantamaan kokonaisuuden toimintaa. Tutkimus kartoittaa kokonaisuuden lisäksi myös mielenkiintoisimpien yksittäisten osien vaikutusta ajoneuvon suorituskykyyn Tavoite on löytää helposti käyttöön omaksuttavia parannuskeinoja

muodostamaan synergisen kokonaisuuden, jonka jokainen osa pyrkii osaltaan parantamaan kokonaisuuden toimintaa.

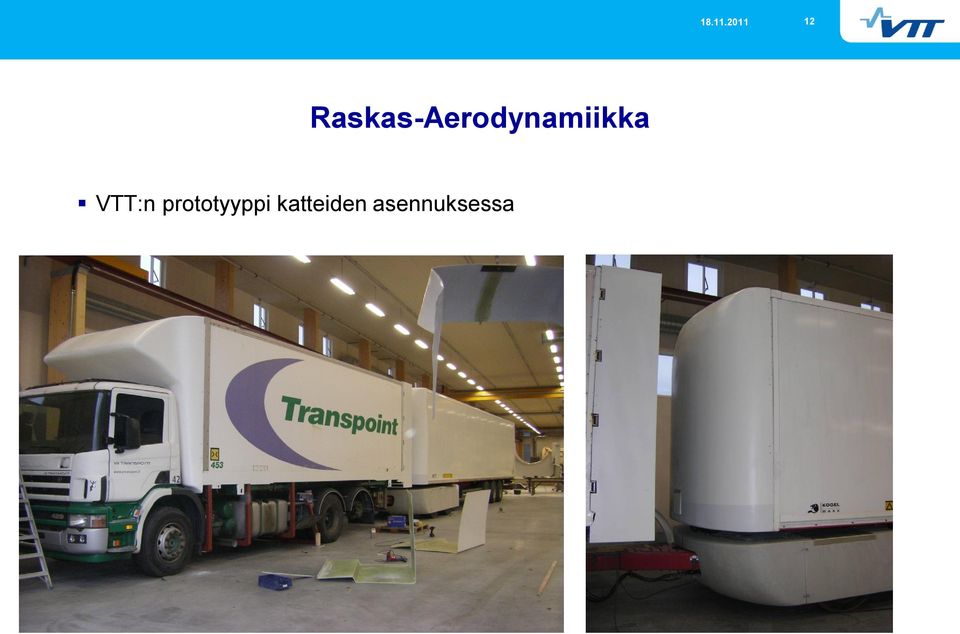

12 12 Raskas-Aerodynamiikka VTT:n prototyyppi katteiden asennuksessa

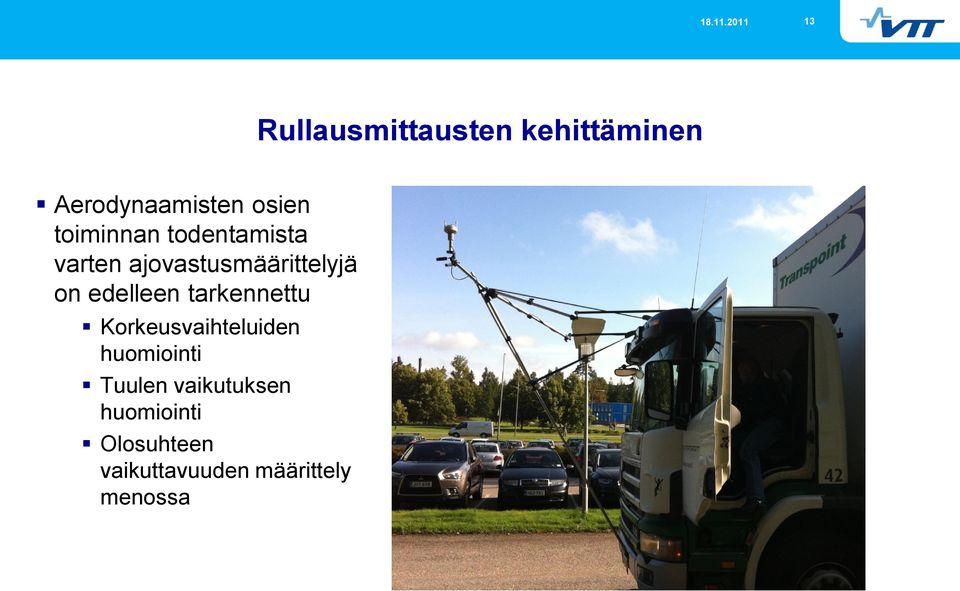

13 13 Rullausmittausten kehittäminen Aerodynaamisten osien toiminnan todentamista varten ajovastusmäärittelyjä on edelleen tarkennettu Korkeusvaihteluiden huomiointi Tuulen vaikutuksen huomiointi Olosuhteen vaikuttavuuden määrittely menossa

edelleen tarkennettu Korkeusvaihteluiden huomiointi Tuulen

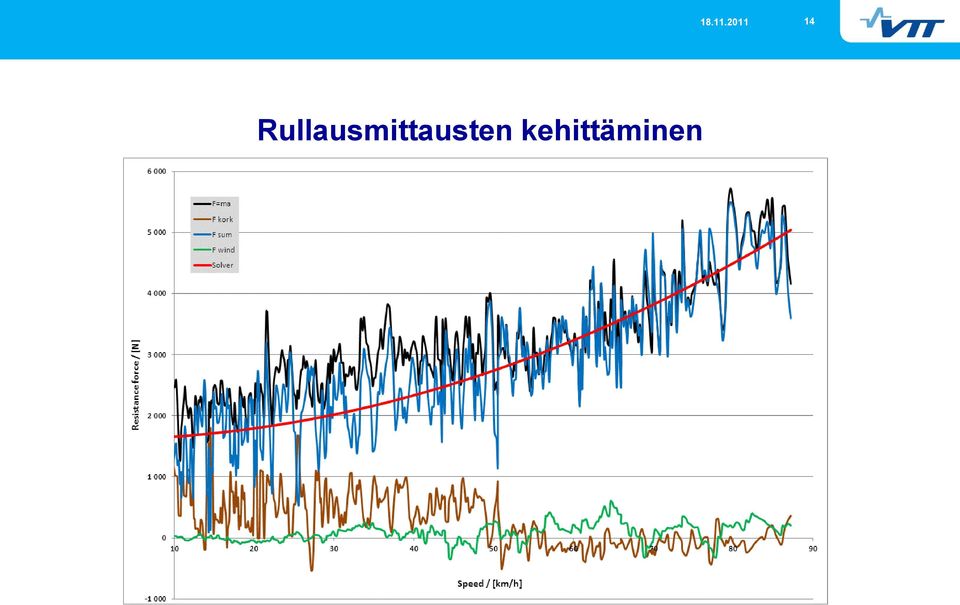

14 14 Rullausmittausten kehittäminen

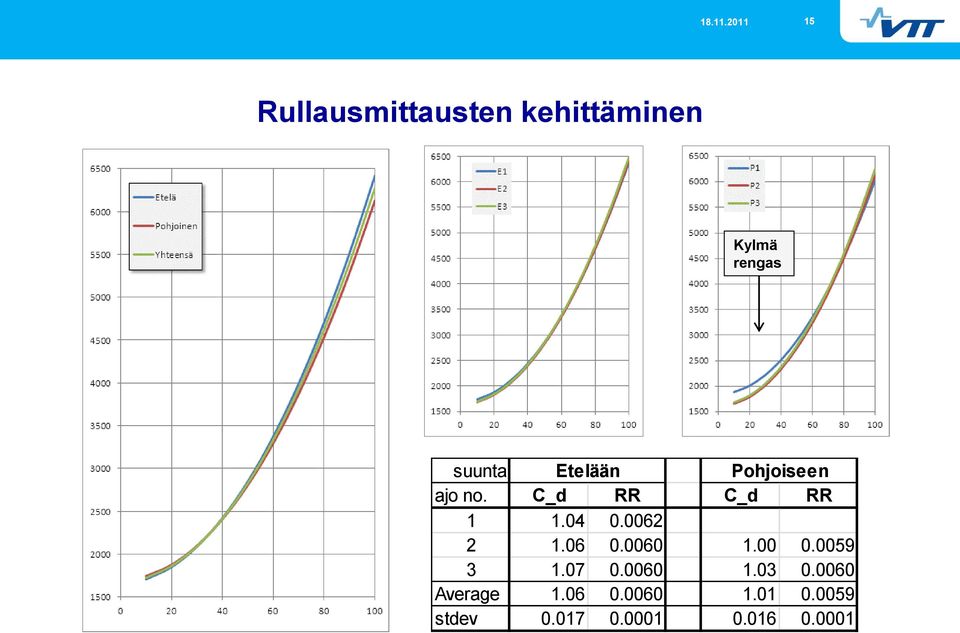

15 15 Rullausmittausten kehittäminen Kylmä rengas suunta Etelään Pohjoiseen ajo no. C_d RR C_d RR Average stdev

0062 2 1.06 0.0060 1.00 0.0059 3 1.07 0.0060 1.03 0.

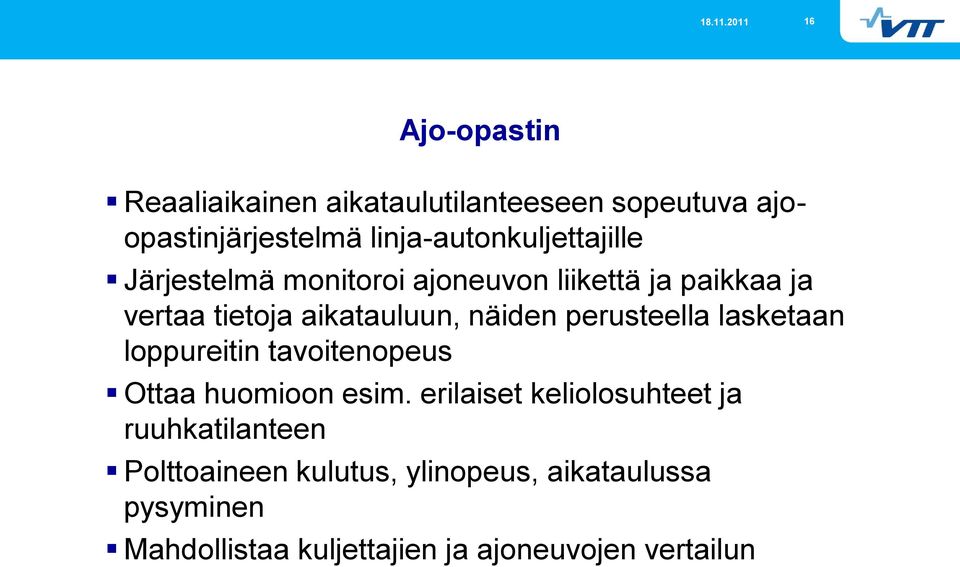

16 16 Ajo-opastin Reaaliaikainen aikataulutilanteeseen sopeutuva ajoopastinjärjestelmä linja-autonkuljettajille Järjestelmä monitoroi ajoneuvon liikettä ja paikkaa ja vertaa tietoja aikatauluun, näiden perusteella lasketaan loppureitin tavoitenopeus Ottaa huomioon esim. erilaiset keliolosuhteet ja ruuhkatilanteen Polttoaineen kulutus, ylinopeus, aikataulussa pysyminen Mahdollistaa kuljettajien ja ajoneuvojen vertailun

aikatauluun, näiden perusteella lasketaan loppureitin tavoitenopeus Ottaa huomioon esim.

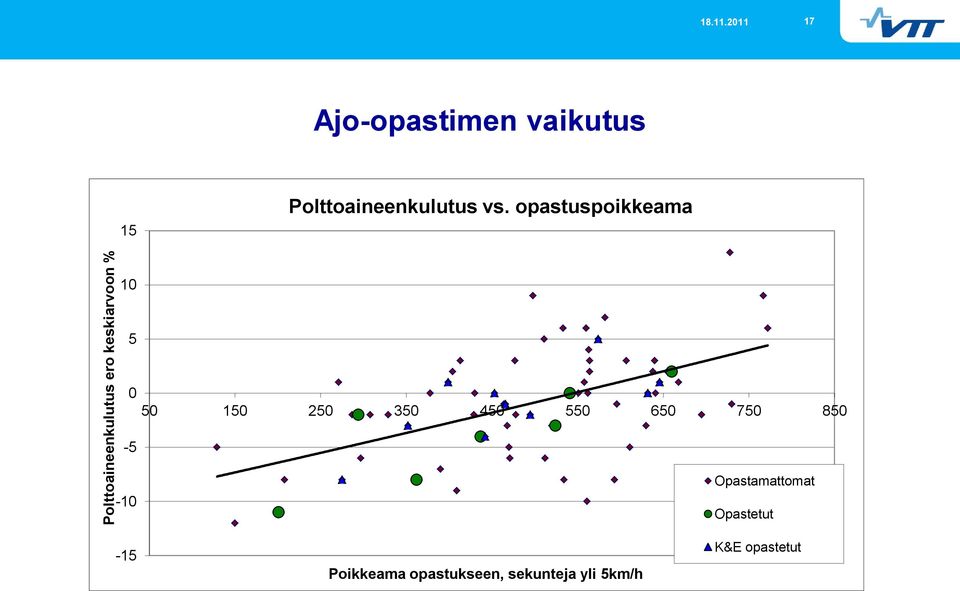

17 Polttoaineenkulutus ero keskiarvoon % Ajo-opastimen vaikutus 15 Polttoaineenkulutus vs. opastuspoikkeama Poikkeama opastukseen, sekunteja yli 5km/h Opastamattomat Opastetut K&E opastetut

opastuspoikkeama 10 5 0 50 150 250 350 450 550 650 750 850-5

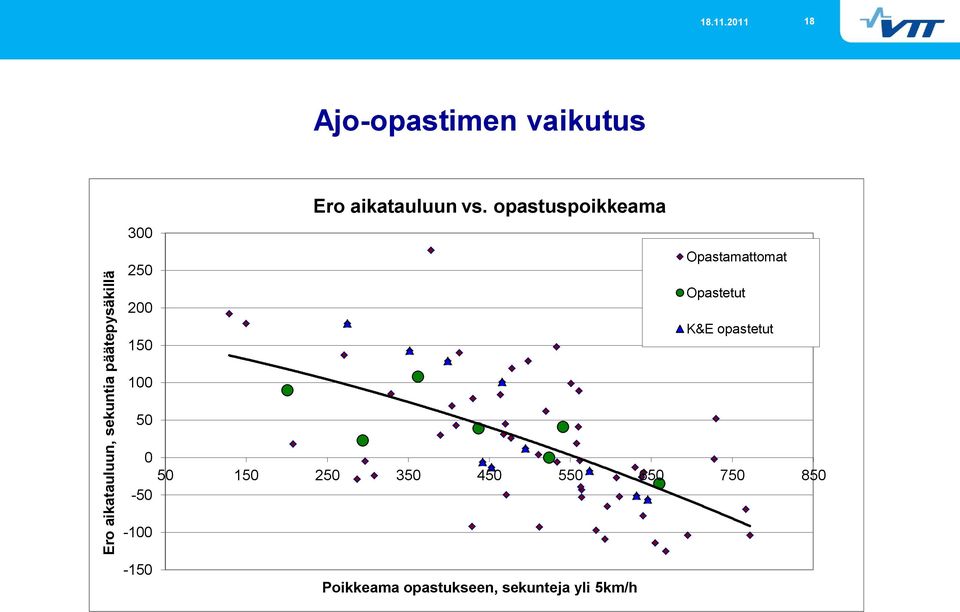

18 Ero aikatauluun, sekuntia päätepysäkillä Ajo-opastimen vaikutus Ero aikatauluun vs. opastuspoikkeama Opastamattomat Opastetut K&E opastetut Poikkeama opastukseen, sekunteja yli 5km/h

opastuspoikkeama Opastamattomat Opastetut K&E opastetut 100 50 0

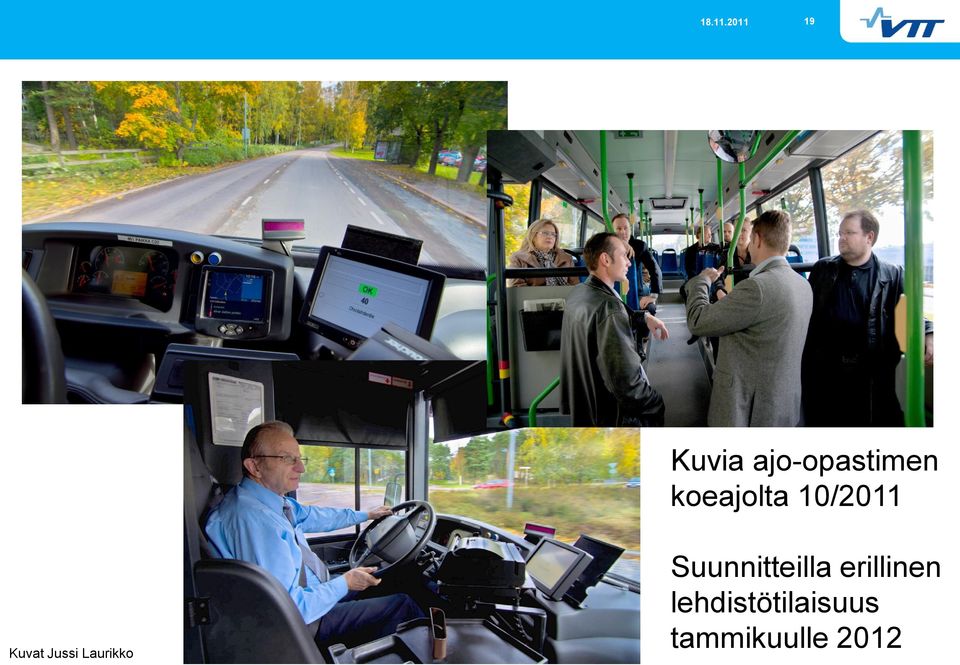

19 19 Kuvia ajo-opastimen koeajolta 10/2011 Kuvat Jussi Laurikko Suunnitteilla erillinen lehdistötilaisuus tammikuulle 2012

20 20 VTT luo teknologiasta liiketoimintaa
