1 Axema luettelo

2 - 2 -

3 Sisällysluettelo Uutuudet 4 Erilliset lukulaitteet ja koodilukot 6 Ovihälytin UDR-Plus 7 Axema VAKA 8 Lukulaite 9 Ovi- ja verkkoaluekeskukset 10 Moduulit 11 Moottorilukot 12 Uppoasennus 13 VAKA-CALL-sisäpuhelinpalvelu 14 Tieto- ja varausnäyttö 16 PoE-virtalähteet 17 Radio 18 Verkkoasennus 19 Wi-Fi-yhteys 20 Axema-lisätarvikkeet 21 Virtalähde 22 Kulkuavaimet 23 Avainkortit 24 Lisätarvikkeet: kulkuavaimet, avainkortit ja radioavaimet 24 Sähköpainelukot (poistuvat) 25 Lukot ja avaimet 26 Esittelytarvikkeet

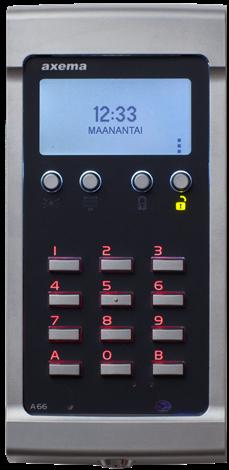

4 Uutuudet A66 SOLO (offline) Älykäs ja nopeasti asennettava offline-järjestelmä enintään kahdellekymmenelle A66-lukulaitteelle. Järjestelmää hallitaan yhdellä lukulaitteella, ja tieto jaetaan muihin lukulaitteisiin DESFire EV2 -kulkuavainten ja -avainkorttien avulla. SOLO-järjestelmää voidaan laajentaa kattavaksi Axema VAKA -kulkujärjestelmäksi, johon sisältyy sisäpuhelinpalvelu, varaus, tietotaulut ja hälytysohjaus. SOLO-järjestelmässä käytetään VAKA A66 -lukulaitetta, katso sivu. 6 Tietonäyttö Axema Vaka version tieto- ja varausnäytöissä voidaan esittää nimirekistereitä ja pdf-tiedostoja tai verkkosivustojen tietoja. Tieto- ja varausnäyttö, katso sivu. 16. Päivitetyt ovikeskukset VAKA B18- ja B28-ovikeskukset on varustettu uusilla ja entistä tehokkaammilla osilla Axema VAKA -järjestelmän tulevia toimintoja varten. B18 ja B28 edellyttävät vähintään VAKA version. Niitä voidaan käyttää järjestelmässä samanaikaisesti vanhojen laitteistojen kanssa. Ovi- ja verkkoaluekeskukset, katso sivu. 10. C20-hälytysmoduuli C20-hälytysmoduulia käytetään VAKA B28 -ovikeskuksen kanssa kolmannen osapuolen hälytinten ohjaamiseen. Moduulit, katso sivu

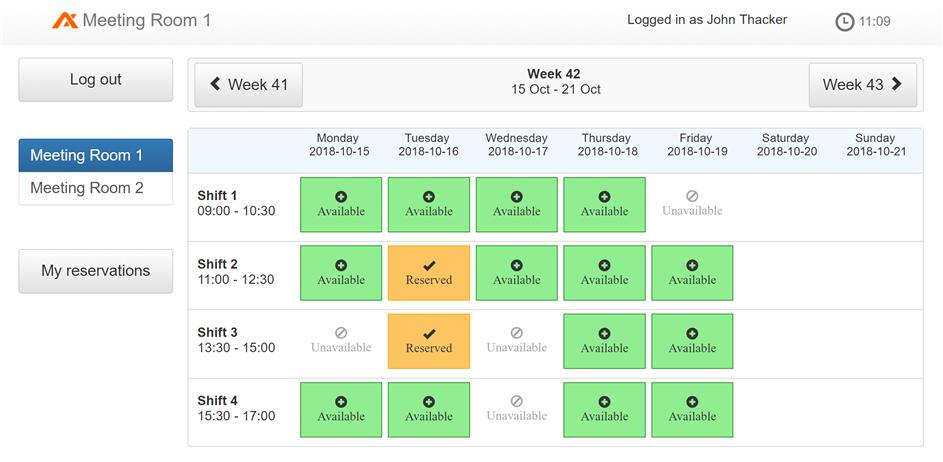

5 Uutuudet Smart-Call Smart-Call on C10:n uusi toiminto, joka mahdollistaa oven tai portin helpon avauksen puhelimella soittamalla. Puhelinnumero liitetään VAKA-järjestelmässä tiettyyn henkilöön, kuten kulkuavaimet. Toiminto ei aiheuta liitäntä- tai puhelumaksuja. Entistä joustavammat varaustoiminnot Axema VAKA 3.7 -järjestelmä sisältää varaustoiminnon suosituimmat parannukset. Varausrajoitusten määrittämisen mahdollisuuksia on lisätty ja palautteen välittäminen käyttäjälle siitä, milloin varaus on mahdollista tehdä, on aiempaa intuitiivisempi. Lisäksi järjestelmänvalvojalla on mahdollisuus käsitellä loppukäyttäjien varauksia ja varata varauskohteita huoltoa ja ylläpitoa varten. DESFire EV2 Axema tuo markkinoille MIFARE DESFire EV2 -kulkuavaimet ja -avainkortit. Uudet kulkuavaimet ja avainkortit tarjoavat päivätilassa tehokkaimman saatavilla olevan suojan kopioinnilta. DESFire EV2 toimii kaikissa VAKAlukulaitteissa

6 Erilliset lukulaitteet ja koodilukot (E ) Lukulaite VAKA A (E ) Paketti A66,10 kulkuavainta,1*rn18-4 Aloituspaketissa on VAKA A66-lukulaite, kymmenen kulkuavainta ja RN18-4- radioavain (E ) Koodilukko A04 Toiminto A66 A04 Helppo ohjelmoida laitteen näppäimistöllä Uppoasennettava Avauspainikkeen sisääntulo Koodien määrä 10 3 EM-, Mifare- tai DESFire EV2 -kulkuavainten/-avainkorttien määrä Ajastin Sisäänrakennettu Sisääntulo SOLO (offline) Sisäänrakennettu radio- ja IR-vastaanotin Turvallisuustasojen ja päivittäisen aukiolotoiminnon viikkoaikataulu Ovitunnistuksen sisääntulo VAKA-yhteensopiva lukulaitteena ja sisäpuhelimena Tapahtumaloki Mitat (KxLxS) mm 180x87x27 180x87x27-6 -

7 Ovihälytin UDR-Plus (E ) Ovihälytin UDR-Plus UDR-Plus on yleiskäyttöinen ovihälytin, jossa on sisäänrakennettu salamavalo (vakiona oranssi), sireeni ja varoitusääni. Kaikki toiminnot on helppo ohjelmoida suoraan laitteessa. 12/24 V (E ) (E ) (E ) Paketti A66 & UDR-Plus Pakettiin sisältyy UDR-Plus, A66 ja MK1-magneettikosketin. Sujuva kulku hälyttimen sisältävästä ovesta asianmukaisella kulkuavaimella tai koodilla, joka ohittaa oven hälytyksen. Paketti A04 & UDR-Plus Pakettiin sisältyy UDR-Plus, A04 ja MK1-magneettikosketin. Sujuva kulku hälyttimen sisältävästä ovesta asianmukaisella koodilla, joka ohittaa oven hälytyksen. Linssi, vihreä, UDR-Plus (E ) Linssi, vaaleanharmaa, UDR-Plus (E ) Suojus UDR-Plus (E ) Magneettikosketin, yksinapainen, vaihteleva - 7 -

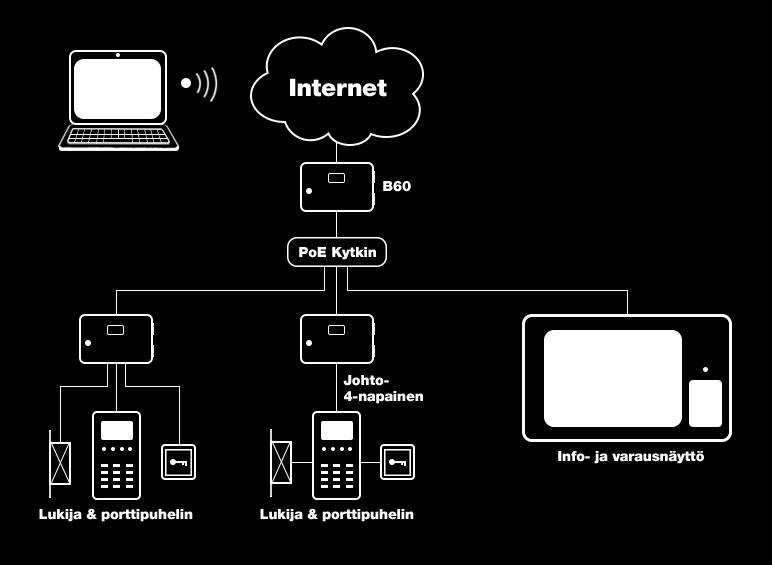

8 Axema VAKA Moderni ja käyttäjäystävällinen kulkujärjestelmä, joka on helppo suunnitella, asentaa, ottaa käyttöön ja hallita. Edut Skaalattava ja joustava Axema VAKA mukautuu helposti asiakkaan tarpeisiin. Järjestelmään voidaan lisätä myöhemmin jopa tuhat ovea tai toimintoa, kuten hissien ohjaus, hälytysten ohjaus, sisäpuhelinpalvelu, kiinteistön postilaatikot ja tietonäytöt. IP-pohjainen ja päivitettävä Axema VAKA voidaan integroida olemassa oleviin verkkoihin, mikä mahdollistaa suuret säästöt. Axema VAKA -järjestelmä ei tarvitse ulkoista palvelinta, PC-ohjelmistoa, lisenssiä eikä pilvipalvelua. Se voidaan päivittää veloituksetta internetin kautta. Käyttöönottoon ja hallintaan voidaan käyttää vapaavalintaista tietokonetta. Käyttäjäystävällinen Kaikissa lukulaitteissa on sisäänrakennettu kaiutin puheviestejä, ääni-ilmoituksia ja varoituksia varten. Axema VAKA sisältää tuen radioavaimille, joita käytetään esimerkiksi autotallien ovien tai vastaanottojen avaamiseen kauko-ohjauksella. Power over Ethernet (PoE) KAT6-kaapeleita käytetään Axema VAKA -ovijärjestelmien virran syöttöön ja tietoliikenteeseen

9 Axema VAKA Lukulaite (E ) Lukulaite VAKA A (E ) Lukulaite VAKA A (E ) Lukulaite VAKA A (E ) Lukulaite VAKA A (E ) Lukulaite VAKA A45-HD Toiminto A66 A63 A61 A45 A45-HD EM-, Mifare- ja DESFire EV2 -luennan tuki Puheviestit ja LED-merkkivalot Kestävä metallikotelo Uppoasennettava Dialogiohjattu näyttö Sisäpuhelintoiminnon tuki Sisäänrakennettu RN18- radiovastaanotin Paikallinen AUX-rele ja kaksi sisääntuloa Valaistu näppäimistö Sisäänrakennettu IR-vastaanotin (mm. Posti, SDR) Mitat (KxLxS) mm 180x87x27 180x87x27 180x87x27 136x42x18 150x54x19-9 -

10 Axema VAKA Ovi- ja verkkoaluekeskukset (E ) Ovikeskus VAKA B (E ) Ovikeskus VAKA B (E ) Verkkoaluekeskus VAKA B60 B60 sopii järjestelmiin, joissa on enemmän kuin kymmenen ovea, varausnäyttöä ja/tai tieto- ja varausnäyttöä. B60-keskukseen voidaan lisätä enintään 50 ovea. B60 sisältää verkkopohjaisen ohjelmiston ja reitittimen, jossa on palomuuri sekä PoE- ja DHCP-tuki. Toiminto B28 B18 Sopii ovijärjestelmiin, joissa on yksi tai kaksi lukulaitetta. Tuki kaikille VAKA-lukulaitteille (A66, A63, A61 ja A45) Integroitu verkkokytkin kahdella RJ45-liittimellä Verkkopohjainen ohjelmisto Sisäinen AES-128- tai SSL (TLS) -salaus Lukko-ohjaus ja ovivalvonta PoE-tuki ja paikallinen VAC / VDC Lukittava suojakotelo ilkivaltavaroituksella Laajennetun järjestelmätoiminnon moduulien paikkamäärä 2 0 Laajennetun järjestelmätoiminnon sisääntulojen määrä 2 0 Päivä-/yölukituksen tuki Oviautomatiikan tuki Varoitus- ja hälytyslähdöt Sisäpuhelinpalvelu (edellyttää A66:n ja sisäpuhelinmoduulin) Kolmannen osapuolen hälyttimen ohjaus (edellyttää C20:n)

11 Axema VAKA Moduulit (E ) Sisäpuhelinmoduuli, isäntä C10 C10 asennetaan (järjestelmien/verkkoalueiden) ensimmäiseen ovikeskukseen, johon sisäpuhelinpalvelu liitetään (E ) Sisäpuhelinmoduuli, oheisjärjestelmä C11 C11 asennetaan muihin ovikeskuksin (C10:n sisältävissä järjestelmissä/verkkoalueilla), joihin sisäpuhelinpalvelu liitetään (E ) Äänimoduuli C12 C12 on tarkoitettu hälytysviestien toistamiseen ulkoisten kaiuttimien kautta. C12 sisältää korkean ja matalan tason lähdöt. C12:n kaiuttimet, katso sivu (E ) Moottorilukkomoduuli Safetron C15 Korvaa Safetron-moottorilukon (5000-sarjan) tavallisen ohjaimen. Määrittää moottorilukkotoiminnot automaattisesti (E ) Moottorilukkomoduuli ASSA C16 Korvaa ASSA Hi-O-moottorilukon tavallisen ohjaimen. Määrittää moottorilukkotoiminnot automaattisesti (E ) Relemoduuli C17 C17 lisää VAKA-järjestelmään seitsemän relelähtöä (NO/NC) esimerkiksi hissien, koneiden tai ovien ohjausta varten. Yhdessä järjestelmässä voidaan käyttää enintään kahtakymmentä C17-moduulia (E ) Radiomoduuli C18 C18 mahdollistaa ovien ja C17-releiden kauko-ohjauksen VAKA-järjestelmän RN18-x-radioavaimilla. C18:n antenni, katso sivu (E ) Hälytysmoduuli C20 C20 mahdollistaa kolmannen osapuolen hälyttimen ohjauksen Axema VAKA -järjestelmästä (E ) Laajennusmoduuli C30 C30:n avulla VAKA-järjestelmän käyttäjämäärä nostetaan (ilman B60- yksikköä) lukumäärään

12 Axema VAKA Moottorilukot (E ) Moottorilukkomoduuli Safetron C15 Korvaa Safetron-moottorilukon (5000-sarjan) tavallisen ohjaimen. Määrittää moottorilukkotoiminnot automaattisesti (E ) Moottorilukkomoduuli ASSA C16 C16 korvaa ASSA Hi-O-moottorilukon tavallisen ohjaimen ja määrittää moottorilukkotoiminnot automaattisesti. ASSA-moottorilukkopaketti Kaikkiin paketteihin sisältyy moottorilukkomoduuli C16, päätykappale , magneetti ja 10 metrin EA226-kaapeli (E ) Moottorilukko ASSA 841C (E ) (E ) Moottorilukko ASSA 840C-50 Moottorilukko ASSA 841C-35 Safetron-moottorilukkopaketti Kaikkiin paketteihin sisältyy moottorilukkomoduuli C15, päätykappale 487-2, magneetti, 10 metrin EA226-kaapeli ja moottorilukko, joka vastaa SS 3079:n lukkoluokkaa (E ) Paketti C15 & Safetron (E ) (E ) (E ) Paketti C15 & Safetron 5250H Paketti C15 & Safetron 5250V Paketti C15 & Safetron

13 Axema VAKA Uppoasennus (E ) Upotuskotelo C83 C83 sopii A66-, A63-, A61- ja A04-laitteiden uppoasennukseen. Lisäksi tarvitaan etusarja C84 tai C (E ) Etusarja C84, ruostumaton Ruostumattomasta teräksestä valmistettu C84-etusarja sopii C83- ja BB3- järjestelmiin. Etusarjan mukana toimitetaan asennustarvikkeet. (128x208 mm) (E ) Etusarja C88, messinki Messingistä valmistettu C88-etusarja sopii C83- ja BB3-järjestelmiin. Etusarjan mukana toimitetaan asennustarvikkeet (128x208 mm) (E ) Upotuskotelo C85 C85 sopii A66-, A63-, A61- ja A04-laitteiden uppoasennukseen. Lisäksi tarvitaan C86 tai C (E ) Etusarja C86, ruostumaton Ruostumattomasta teräksestä valmistettu C86-etusarja sopii C85- ja BB5- järjestelmiin. Etusarjan mukana toimitetaan asennustarvikkeet. (128x270 mm) (E ) Etusarja C87, messinki Messingistä valmistettu C87-etusarja sopii C85- ja BB5-järjestelmiin. Etusarjan mukana toimitetaan asennustarvikkeet (128x270 mm) Etusarja C89, ruostumaton Ruostumattomasta teräksestä valmistettu C89 sopii TPIM ja järjestelmiin (E ) (E ) (E ) (E ) Sisäosa, A04-koodilukko Uppoasennettava A04-lukko. Sisäosa, VAKA A61 -lukulaite Uppoasennettava A61-laite. Sisäosa, VAKA A63 -lukulaite Uppoasennettava A63-laite. Sisäosa, VAKA A66 -lukulaite Uppoasennettava A66-laite

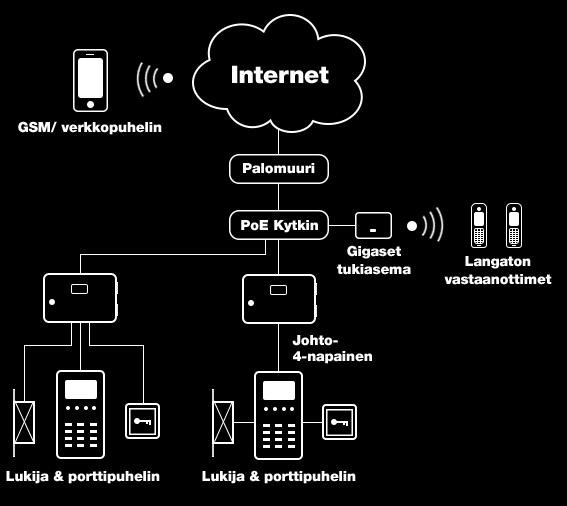

14 Axema VAKA VAKA-CALL-sisäpuhelinpalvelu VAKA-CALL on yksi markkinoiden joustavimmista sisäpuhelinjärjestelmistä. Edut Yksi lukulaite, monta mahdollisuutta VAKA A66 -lukulaitetta käytetään sekä kulunvalvontaan että sisäpuhelinpalveluun. VAKA-CALL lisätoimintona Sisäpuhelinmoduulit C10 ja C11 mahdollistavat sisäpuhelinpalvelun asennuksen olemassa oleviin VAKA-järjestelmiin. Soittaminen matkapuhelimiin ja lankapuhelimiin VAKA-CALL soittaa matkapuhelimiin ja/tai lankapuhelimiin internetyhteyden kautta matalilla liikenne- ja tilausmaksuilla. Katso tilaustiedot ja -maksut osoitteesta Maksuttomat paikallispuhelut VAKA-CALL ja langattomat Gigaset-vastaajat tarjoavat maksuttoman ratkaisun paikallispuheluita varten, jotta kiinteistöihin ei tarvitse vetää kaapeleita. Nelisäikeinen kaapelointi Ovikeskuksen ja lukulaitteen välinen tietoliikenne ja virran syöttö kulkee nelisäikeisen kaapeloinnin kautta, minkä ansiosta olemassa olevaa kaapelia voidaan käyttää aiempien sisäpuhelinten vaihdon yhteydessä. A66-laitteessa on ohjelmoitava rele ja kaksi sisääntuloa, joihin voidaan kytkeä esimerkiksi lukko, ovitunnistus ja avauspainike

15 Axema VAKA VAKA-CALL (E ) Sisäpuhelinmoduuli, isäntä C10 C10 asennetaan (järjestelmien/verkkoalueiden) ensimmäiseen ovikeskukseen, johon sisäpuhelinpalvelu liitetään (E ) Sisäpuhelinmoduuli, oheisjärjestelmä C11 C11 asennetaan muihin ovikeskuksiin (C10:n sisältävissä järjestelmissä/verkkoalueilla), joihin sisäpuhelinpalvelu liitetään (E ) Sisäpuhelin VAKA-CALL, isäntä Kattava sisäpuhelinpaketti järjestelmän/verkkoalueen ensimmäiseen oveen, jossa on sisäpuhelinpalvelu. Kokoonpanoon sisältyy B28, A66 ja C (E ) Sisäpuhelin VAKA-CALL, oheisjärjestelmä Kattava sisäpuhelinpaketti järjestelmän/verkkoalueen oviin, joissa C10 on jo käytössä. Kokoonpanoon sisältyy B28, A66 ja C A4 (E ) A5 (E ) Nimikyltti A4 A4-koon nimikyltti. Nimikyltti A5 A5-koon nimikyltti. Gigaset (E ) Gigaset-tukiasema Tukiasema sisältää tuen enintään kuudelle vastaajalle ja virran syötön PoE:n tai mukana toimitettavan muuntajan avulla (E ) Gigaset-vastaaja Vastaaja kommunikoi tukiaseman kanssa langattomasti (E ) (E ) Verkkokytkin PoE 4+2 C631 C631 sisältää neljä High PoE plus-porttia (yhteensä 120 W) ja kaksi ethernetvakioporttia. Verkkokytkin C62 C62 sisältää 8 ethernet-vakioporttia

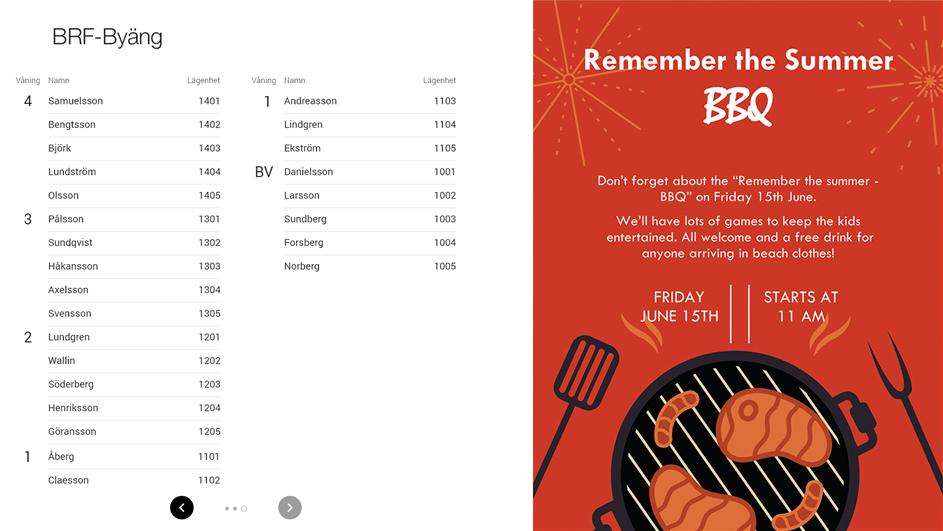

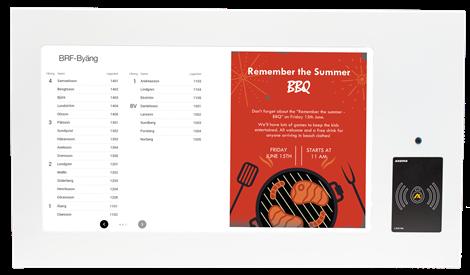

16 Axema VAKA Tieto- ja varausnäyttö Axema Vaka version tieto- ja varausnäytöissä voidaan esittää nimirekistereitä ja pdftiedostoja tai verkkosivustojen tietoja. Samaa laitetta voidaan käyttää myös verkkopohjaiseen varaustoimintoon. Huomaa, että järjestelmässä on oltava B60 toiminnon mahdollistamiseksi (E ) (E ) (E ) 2-320x-RAL Tieto- ja varausnäyttö C202 EM 21" 380x660x60 mm Tieto- ja varausnäyttö C203 Mifare 21" 380x660x60 mm Tieto- ja varausnäyttö C204 DESFire 21" 380x660x60 mm Tieto- ja varausnäyttö RAL Tieto- ja varausnäyttö valitulla RAL-värillä ( Toimitusaika noin 4 viikkoa

17 Axema VAKA PoE-virtalähteet (E ) PoE-injektori, 1 portti, C (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) PoE-injektori, 1 portti, seinä C501 C501 on seinään asennettava PoE-injektori, jossa on 1 portti ja varmistustoiminto. Sisältää paristot (2 kpl 12 V; 1,3 Ah). PoE-kytkin, 4 porttia, seinä C561 C561 on seinään asennettava PoE-kytkin, jossa on 4 porttia ja varmistustoiminto. Ei sisällä paristoja (4 kpl 12 V, 7 Ah). PoE-kytkin, 8 porttia, seinä C57 C57 on seinään asennettava PoE-kytkin, jossa on 4 porttia ja varmistustoiminto. Ei sisällä paristoja (4 kpl 12 V, 7 Ah). PoE-kytkin, 12 porttia, seinä C58 C58 on seinään asennettava PoE-kytkin, jossa on 4 porttia ja varmistustoiminto. Ei sisällä paristoja (4 kpl 12 V, 7 Ah). PoE-kytkin, 4 porttia, 19" C51 C51 on PoE-kytkin 19"-kehikkoon. Sisältää 4 porttia ja varmistustoiminnon. Ei sisällä paristoja (4kpl12V, 7Ah). PoE-kytkin, 8 porttia, 19" C52 C52 on PoE-kytkin 19"-kehikkoon. Sisältää 8 porttia ja varmistustoiminnon. Ei sisällä paristoja (4kpl12V, 7Ah). PoE-kytkin, 12 porttia, 19" C53 C53 on PoE-kytkin 19"-kehikkoon. Sisältää 12 porttia ja varmistustoiminnon. Eisisällä paristoja (4kpl12V, 7Ah). PoE-kytkin, 24 porttia, 19" C54 C54 on PoE-kytkin 19"-kehikkoon. Sisältää 24 porttia ja varmistustoiminnon. Eisisällä paristoja (4kpl12V, 7Ah). Lyijyakku 12 V; 7,2 Ah. (3 5 vuotta) Hälytyskortti P100 Relelähtö järjestelmille C51, C52, C53, C54, C57 ja C58. Hälytys annetaan verkkojännitteen ja/tai akun virheen yhteydessä

18 Axema VAKA Radio (E ) Radioavain VAKA, 4 painiketta, RN18-4 RN18-4-radioavaimessa on neljä näppäintä C18-, A66- ja A61-laitteita varten. Enintään 50 metrin kantama (868 Mhz) (E ) Radioavain VAKA, 1 painike, RN18-1 RN18-1-radioavain C18-, A66- ja A61-laitteille. Enintään 50 metrin kantama (868 Mhz). Radioavain toimii myös EM-kulkuavaimena (E ) Radioavain VAKA RN18-FM RN18-FM on paristolla toimiva radioavain (868 MHz) C18-, A66- ja A61- laitteille. Kiinnitetään seinään tai tasoon. (86x86x18 mm) (E ) Radiomoduuli C18 C18 mahdollistaa VAKA-järjestelmän C17-releiden kauko-ohjauksen RN18-xradioavaimilla (E ) Antenni, lisäkantama C18-järjestelmään Antenni liitetään C18-järjestelmään. Sisältää 3 metrin kaapelin. Kiinnitetään esimerkiksi ulkoseinään

19 Axema VAKA Verkkoasennus (E ) 4G-reititin C64 C64 on esimääritetty 4G-reititin sisäpuhelinpalvelua, etähallintaa ja/tai internetvarausta varten. Reitittimen mukana toimitetaan kaksi antennia, muuntaja ja asennustarvikkeet. Internet- ja sisäpuhelinpalveluiden tilaukset: registrering.axema.se (E ) (E ) (E ) Verkkokytkin PoE 4+2 C631 C631 sisältää neljä High PoE plus-porttia (yhteensä 120 W) ja kaksi ethernetvakioporttia. Verkkokytkin C62 C62 sisältää 8 ethernet-vakioporttia. Verkkokaapeli UTP Cat-5, 305 m (poistuva) 305 m suojaamaton 4x2x0,5-kaapeli (E ) Verkkopistoke 1xRJ45 1 kpl Seinään asennettava RJ45-verkkopistoke (E ) Verkkopistoke 2xRJ45 2 kpl Seinään asennettava RJ45-verkkopistoke (E ) (E ) Ristikytkentätaulu NW12 Mini-ristikytkentätaulu, sis. 12 RJ45-verkkopistoketta, seinään asennettava Ristikytkentäkaapeli Cat-6, 0,5 m 0,5 m UTP CAT-5-ristikytkentäkaapeli (E ) Testauslaitteet TCP-IP RJ45 Verkkoasennuksen testauslaitteet (E ) Verkkopistoke Keystone 12 kpl Paketissa on 12 kappaletta Cat-6 ECS Keystone -jakkiliitintä, jotka sopivat ovikeskuksiin (E ) Kytkentätyökalu K-Stone-jack Keystone-jakkiliittimen kytkentätyökalu, jolla kuoritaan kaapelivaippaa, leikataan johtimia ja painetaan päällys yhteen

20 Axema VAKA Wi-Fi-yhteys (E ) (E ) Wi-Fi-antenni Kaksi Wi-Fi-antennia korvaa kahden VAKA-järjestelmän osan välillä olevan kaapelin jopa 1,5 metrin välimatkalta. Wi-Fi-antennin mukana toimitetaan asennustarvikkeet seinä- tai putkiasennusta varten. (Halkaisija 140 mm) Wi-Fi-antennin PoE-adapteri PoE-adapteri Wi-Fi-antennin jännitteen asettamiseen PoE-kytkimellä (E ) Wi-Fi-antennin suojakotelo Wi-Fi-antennin kokoonpano Wi-Fi-antennin kokoonpano plug and play -asennusta varten Wi-Fi-yhteyden testaus Kahden Wi-Fi-antennin lainaus linkkiyhteyden testausta varten. Tarvikkeiden lainauksesta laskutetaan toimituksen yhteydessä. Hyvitys maksetaan, kun ne on palautettu riittävän hyvässä kunnossa

21 Axema-lisätarvikkeet (E ) Ilkivaltasuoja A45 C811 (poistuva) C811-ilkivaltasuojan 2 mm:n etuosa on valmistettu ruostumattomasta teräksestä ja komposiitista. Ilkivaltasuojan mukana toimitetaan asennussarja (E ) Sääsuoja VAKA-lukulaitteelle Läpikuultavasta lexan-muovista valmistettu sääsuoja A04-, A61-, A63- ja A66-laitteille (E ) Sääsuoja ruostumattomasta teräksestä VAKA-lukulaitteelle Ruostumattomasta teräksestä valmistettu sääsuoja A04-, A61-, A63- ja A66- laitteille (E ) Lukulaitteen kulmakannatin 35 Kulmakannatin A04-, A61-, A63- tai A66-laitteen asennukseen 35 asteen kulmaan laitteen käyttöasennon säätämiseksi (E ) VAKA-peitelevy Peitelevyllä peitetään edelliset reiät. Peitelevyssä on kiinnitysreiät A04-, A61-, A63- tai A66-laitteen asennuksen helpottamiseksi (E ) Välilevy VAKA-lukulaitteelle Välilevy antaa tilaa asennusjohdolle. Sopii A04-, A61-, A63- ja A66-laitteille (E ) Kaiutin C12-järjestelmään Seinään asennettava kaiutin. Mitat: 250x190x110 mm (LxKxS) (E ) (E ) (E ) Axema-avauspainike Upotettu Axema-avauspainike Radioavain VAKA RN18-FM RN18-FM on paristolla toimiva radioavain (868 MHz) C18-, A66- ja A61- laitteille. Kiinnitetään seinään tai tasoon. (86x86x18 mm) Avauspainike omalla painokuviolla Avauspainike, jossa nelivärilogo. Vähimmäistilaus 12 kpl

22 Axema-lisätarvikkeet (E ) GSM-Access 3 GSM-Access 3 aktivoi releen, kun puhelimella soitetaan esimerkiksi portin etäavausta varten VDC Virtalähde (E ) (E ) (E ) A4 (E ) A5 (E ) (E ) (E ) (E ) TDR-yleisrele TDR on kaksinapainen digitaalinen yleisrele, jossa on muuttuva päälle/poisviive VDC/12 24VAC Rele, yksinapainen Rele vaihtelevalla relekoskettimella VDC Rele, kaksinapainen Rele kahdella vaihtelevalla relekoskettimella VDC Nimikyltti A4 A4-koon nimikyltti Nimikyltti A5 A5-koon nimikyltti Muuntaja 24V 1A TF-5 TF-5 on kytkentäinen jänniteaggregaatti(24 V, 1 A), stabiloitu. Muuntaja 12V 2A TF-6 TF-6 on kytkentäinen jänniteaggregaatti(12 V, 2 A), stabiloitu. Paristovarmennus PB-2405 PB-2405 on 24V 0,5A:n paristovarmennus. Sisältää kaksi paristoa (0,8 Ah) (E ) (E ) (E ) Paristovarmennus PB-2410 PB-2410on 24V 1A:n paristovarmennus. Eisisällä paristoja (2kpl12V, 7Ah). Paristovarmennus PB-2425 PB-2425 on 24V 2,5A:n paristovarmennus. Ei sisällä paristoja (2 kpl 12 V, 7 Ah). Paristovarmennus PB-2450 PB-2450on 24V 5A:n paristovarmennus. Eisisällä paristoja (2kpl12V, 7Ah) Lyijyakku 12V 0,8Ah Lyijyakku (12 V; 0,8 Ah) paristovarmennukseen (E ) Lyijyakku 12 V; 7,2 Ah. (3 5 vuotta)

23 Axema-lisätarvikkeet Kulkuavaimet Kulkuavaimet myydään kymmenen kappaleen pakkauksissa ja hinnoitellaan kappaleittain. Painokuvion sisältävien kulkuavainten toimitusaika on 1 5 päivää kappaletta varten ja 30 päivää, jos tilaus sisältää yli 500 kappaletta (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) Axema EM oranssi Axema EM musta Axema EM kulta Axema EM punainen Axema EM vihreä Axema EM sininen Axema MF Cl oranssi Axema MF Cl musta Axema DESFire (8K) oranssi Axema DESFire (8K) musta Axema DESFire EV2-kulkuavaimiin on saatavilla uv-kovetettu nelivärilogo. Ota yhteyttä ja pyydä lisää tietoa: order@axema.se EM musta, painokuvio EM harmaa, painokuvio EM valkoinen, painokuvio EM punainen, painokuvio EM vihreä, painokuvio EM keltainen, painokuvio EM sininen, painokuvio EM M sininen, painokuvio EM oranssi, painokuvio MF CL musta, painokuvio MF CL harmaa, painokuvio MF CL valkoinen, painokuvio MF CL keltainen, painokuvio MF CL punainen, painokuvio MF CL vihreä, painokuvio MF CL sininen, painokuvio Kulkuavaimiin painetaan uv-kovetettu nelivärilogo. Värierot ovat mahdollisia Lisäpainatus Kulkuavainten takapuolelle voidaan painaa esimerkiksi numerot, mikä auttaa pitämään sarjaan kuuluvat avaimet järjestyksessä (E ) (E ) (E ) EM HD MF Classic HD EM/MF Classic HD

24 Axema-lisätarvikkeet Avainkortit Avainkortit myydään kymmenen kappaleen pakkauksissa ja hinnoitellaan kappaleittain (E ) Avainkortti EM (E ) Avainkortti DESFire (8K) Lisätarvikkeet: kulkuavaimet, avainkortit ja radioavaimet (E ) Yo-Yo Axema Mini Yo-Yo Axema Mini on pieni jojo-avain, jossa on pyörivä kiinnike kulkuavaimia tai avainkortteja varten Yo-Yo Axema Mini Print Jojo-avaimeen painetaan uv-kovetettu nelivärilogo. Värierot ovat mahdollisia. Vähimmäistilaus 30 kpl (E ) Yo-Yo Axema HD Metallinen jojo-avain, jossa on nailonnaru (E ) (E ) Tasolukulaite EM USB Tasolukulaite MF Cl USB Tasolukulaite on esimääritetty Mifare Classic -avainten lukemista varten. Jos lukulaitetta ei käytetä Mifare DESFire EV2-järjestelmän kanssa, sen asetukset on määritettävä uudelleen

25 Axema-lisätarvikkeet Sähköpainelukot (poistuvat) (E ) Sähkömekaaninen lukko SL510 SL510 on sähkömekaaninen lukko, jossa on vapaakytketyt paineet, EVOviimeistely ja oikeanpuoleinen toiminta. Lukko voidaan säätää vasemmalla tai oikealla puolella käytettäväksi jännitteellä VDC. SL510 sisältää painetilan, oven tilan ja lukituksen ilmaisimen (E ) h (E ) v (E ) Sähkömekaaninen lukko SL511 SL511 on samanlainen kuin SL510 mutta käänteisellä toiminnalla. Sähkömekaaninen lukko SL520H SL520H on sähkömekaaninen lukko, jossa on vapaakytketty paine toisella puolella ja oikeanpuoleinen toiminta. Lukossa on painetilan, oven tilan ja lukituksen ilmaisin. SL520H sopii oikeanpuoleisiin oviin jännitteellä VDC. Sähkömekaaninen lukko SL520V SL520V on samanlainen kuin SL520H mutta vasemmanpuoleisiin oviin. Sähköpainelukkojen lisätarvikkeet (poistuvat) Karmin ylivienti KS500C KS500C on karmin ylivienti, jossa on joustava metalliletku ja kiinnikkeet. Nikkelipinnoitetun karmin yliviennin pituus on 500 mm Karmin ylivienti KS500V KS500C on valkoinen karmin ylivienti, jossa on joustava metalliletku ja kiinnikkeet. Nikkelipinnoitetun karmin yliviennin pituus on 500 mm Päätykappale Päätykappale, jossa on sisäänrakennettu magneetti Liitäntäkaapeli AKSL AKSL on 6 metrin liitäntäkaapeli sähköpainelukkoihin*

26 EsittelytarvikkeetLukot ja avaimet xx Lukot ja avaimet, Axema VAKA Lukot ja avaimet kaikkiin VAKA-lukulaitteisiin ja A04- sekä A05- koodilukkoihin. Saatavilla avaimet 21 30(ei sis. avainta 28) Lukot ja avaimet, keskusyksikkö Sopivat kaikkiin VAKA-ovi- ja verkkoaluekeskuksiin. Saatavilla vain avain Vara-avain Axema VAKA Lukkojen xx ja vara-avain. (Avain 28 ei saatavilla.) Avainnippu Axema VAKA 21-31A Lukkojen xx ja vara-avain. Esittelytarvikkeet (E ) A66-esittelyteline A66-esittelyteline korostaa kompaktin A66-laitteen helppoa ohjelmointia. Esittelytelineen mukana toimitetaan muuntaja, kulkuavaimet, radioavain ja jojo-avain. Arvo n kruunua VAKA-esittelylaukku VAKA-esittelylaukku on tarkoitettu asiakaskäyntejä varten. Laukku sisältää levyn päällä olevan mallioven, joka voidaan asettaa nopeasti esille tasolle. Laukussa on B28, A66, A45, C10, Gigaset, kulkuavaimet, radioavain ja virtalähde. Arvo n kruunua Varausjärjestelmän esittelylaukku Varausjärjestelmän esittelylaukun avulla esitellään Axeman varaustoimintoa. Laukkuun sisältyy tieto- ja varausnäyttö, B60, kulkuavain, jojo-avain ja virtalähde. Arvo n kruunua
