1 ALGE Sähköinen lähtöjärjestelmä BANG URHEILUN AJANOTON EDELLÄKÄVIJÄ

2 Ruutiaseen korvaaja vertaansa vailla olevalla ääniteholla ja käyttömukavuudella! Sähköinen BANG-lähetysjärjestelmä rakentuu helposti liikuteltavan BANG kaiutinvahvistinyksikön ympärille. Laitteen vahvistinteho on hulppeat 80W. Lähettäminen on tehokasta ja helppoa, kun BANG-vahvistinkaiutin yhdistetään suoraan ajanottojärjestelmään Lähettäjä voi antaa urheilijoille komentoja BANGkaiutinvahvistinyksikön kautta BANG-HS-radiomikrofonin avulla. Ajanottojärjestelmään voidaan tarvittaessa kytkeä useita BANG -vahvistinkaiutinyksiköitä. Lähtölaukaus annetaan erillisellä impulssilaitteella. Tyypillisin lähetin on sähköinen e-start-lähetysase, jossa on integroituna kirkas salamavalo käsiajanottoa tai kuulovammaisia urheilijoita varten. Vaihtoehdot BANG C (Kaapeli) BANG C vastaanottaa lähtösignaalin kaapelin kautta. Lähettäjän komennot sekä yhteys (puheyhteys ja lähtöimpulssit) maalikameran kanssa toteutetaan kaapeliyhteydellä. Yksikköön on mahdollista yhdistää myös langaton BANG-HS radiomikrofoni. BANG W (Langaton) BANG W vastaanottaa lähtösignaalin langattoman radioverkon kautta. BANG W sisältää integroidun WTN (Wireless timing network) radiomajakan. Lähettäjän komentoja voi antaa langattoman BANG-HS radiomikrofonin avulla. BANG CW (Kaapeli/Langaton) BANG CW vastaanottaa lähtösignaalin kaapelin kautta. Lähettäjän komennot sekä yhteys (puheyhteys ja lähtöimpulssit) maalikameran kanssa toteutetaan kaapeliyhteydellä. Vilppilähdön signaali voidaan antaa joko lähetysaseen tai langattoman laitteen avulla. 1. Vastaanotin radiomikrofonille 2. Kaapeliyhteys BANG-Ajanottolaite 3. WTN-radiomajakka-moduli 4. ON/OFF-kytkin 5. Kaiutin-vahvistin säädöt 6. Virtapistoke (90-265V)

3 BANG-lähetysjärjestelmän edut: Lähetysjärjestelmä on aina valmis (ei aseen lataamista) Ei epäkuntoisista paukkupatruunoista tai latausvirheistö johtuvia ongelmia Ei paukkupatruunoiden hankintakuluja Ei aseen puhdistusta kilpailun jälkeen Ei vaadi aseenkantolupaa Ei kuljetusongelmia (perinteinen ruutiase luokitellaan vaaralliseksi ja ase ja panokset on kuljetettava eri laatikoissa) Kun käytössä on SU3-lähetin, voidaan kommunikoida ajanottohuoneen käyttäjän kanssa ja antaa komentoja urheilijoille BANG kaiutinvahvistinyksikön kautta. BANG-HS Langaton radiomikrofoni jolla lähettäjä voi puhua BANG C tai BANG W kaiutinvahvistinyksikön kautta urheilijoille. Kantama 30 m. 16 kanavaa. BANG-TRI Kolmijalka BANG-kaiutinvahvistinyksikölle. Korkeus cm. BANG-BAG Sääsuoja BANG-yksikölle. Suojan etuosa valmistettu ääntä läpäisevästä verkkomateriaalista. BANG-SPK Ratakaiutin BANG-järjestelmään. Yhteen BANG-kaiutinvahvistimeen voidaan yhdistää 8 kpl BANG-SPK kaiuttimia. FLASH-XL Lisäsalamavalo (paristokäyttöinen LEDvalo) kuulovammaisille urheilijoille. e-start Luo lähtöimpulssin (korvaa ruutiaseen). Sisältää integroidun salamavalon. Kaapeliyhteys BANG tai BANG CW kaiutinvahvistinyksikköihin tai ajanottolaitteelle. e-start W Luo lähtöimpulssin (korvaa ruutiaseen). Sisältää integroidun salamavalon ja WTNradiomajakan. Ladattava akku. (BANG W) SU3 Lähetin Lähettäjän puhevahvistin ja mikrofoni. Sisältää myös starttinapin ja äänenvoimakkuuden säädön. HS3-2 Kuulokemikrofoni Kuulokmikrofoni lähettäjän ja ajanoton puheyhteyteen ja lähettäjän komentojen antamiseen (BANG C ja BANG CW). SM8 Lähtömikrofoni Lähtömikrofoni luo ruutiaseen äänestä lähtösignaalin.

4 Maalikamera Sähköinen BANG-lähetysjärjestelmä BANG-Lähtöjärjestelmä on helposti yhdistettävissä muihin ALGE-TIMING-laitteisiin. Järjestelmässä voidaan myös käyttää useita BANG-kaiutinvahvistinyksiköitä. Alla kaavio langattomasta BANG-järjestelmästä. BANG W yksikkö on yhdistetty langattoman verkon yli e-start W lähetysaseeseen. Kun liipasinta painetaan, lähtöimpulssi välittyy uniikin WTN-radioverkon yli BANG W kaiutinvahvistinyksikköön ja ajanottolaitteeseen (Esim. OPTIc3 tai TIMY3W). BANG W tuottaa lähtöaseen äänen (80W vahvistinteho takaa kuuluvan laukausäänen). Lähettäjä antaa komennot urheilijoille BANG-HS:n avulla. ( paikoillanne, valmiit ). Jos lähettäjä painaa liipasinta uudelleen viiden sekunnin sisällä lähdöstä, vilppilähdön, tuottaa BANG tuottaa vilppilähdön äänen. Oikealla kaavio, jossa BANG-lähtöjärjestelmä on yhdistetty SJ2 vilppilähdön paljastusjärjestelmään. (UUTUUS kesä 2018) HS3-2 SU3 8 lähtötelinettä joissa SJS sensori Tekniset tiedot: BANG kaiutinvahvistin Vahvistinteho: 80W / 50 W_rms Kaiutin: 2-tiekaiutin 20 cm bassoelementti, 2,5cm diskanttikaiutin Taajuusalue: 20-20,000Hz Mikrofoni input: 6 mv Linja input: 800 mv Ajanotto: 2 x LTW-liitäntä (7 nastaa, uros) 1 x DIN-liitäntä (5 nastaa, naaras) 1 x banaaniliitin (vihreä ja musta) Taajuuskorjain, Basso: ± 15dB/100Hz Taajuuskorjain, Treble: ± 10dB/10kHz Virransyöttö: V / 47-63Hz / 150VA Akku: 2 x 12 V / 3 Ah (sisäänrakennettu) Käyttölämpötila: C Ulkomitat: 300 x 470 x 230 mm (pituus x korkeus x syvyys) Paino: 11,2 kg WTN-PB lähdön palauttajalle

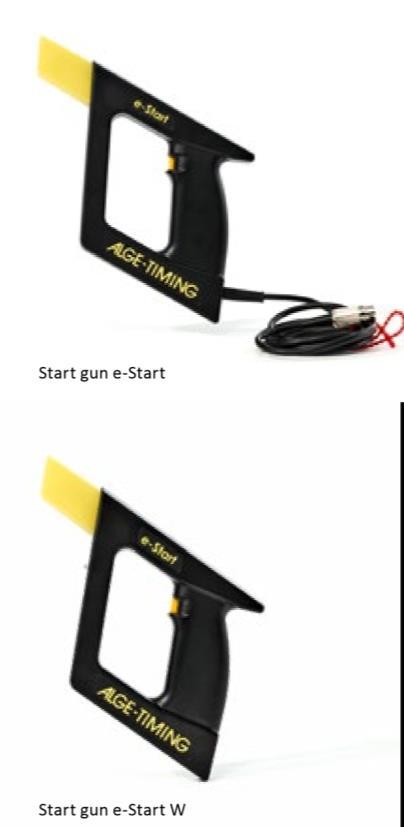

5 Sähköinen e-start lähtöase yhdistää äärimmäisellä tarkkuudella lähtöimpulssin, salamavalon ja lähtölaukausäänen korvaten perinteisen ruutiaseen. Tällä lähetysaseella perinteisen starttipistoolin kuljetus- ja käyttöhaasteet ovat historiaa. Sähköinen lähetysase yhdistetään suoraan ALGE-TIMING laitteisiin, kuten BANG-kaiutinvahvistinyksikköön tai SJ2 vilppilähdön paljastusjärjestelmään. Aseen liipasinta painettaessa vihreä ultrakirkas LED-salamavalo syttyy ja lähtöimpulssi välittyy muihin ajanottojärjestelmän laitteisiin. e-start yhdistetään ajanottojärjestelmään joko kaapelilla tai langattomasti ainutlaatuisen WTN (wireless timing network) -radioverkon yli. e-start/e-start W: - Tasapuolinen lähtö kaikille osallistujille - Salamavalo parantaa lähdön ja vilppilähdön visuaalisuutta - Ei paukkupatruunoita - Ei ongelmia lähdössä epäkuntoisista patruunoista tai latausvirheistä - Ei vaadi aseenkantolupaa - Ei kuljetus haasteita (patruunat ja ruutiase säilytettävä eri laatikoissa) Tekniset tiedot: Salamavalo: 4 x LED (Ultra kirkas LED) Käyttölämpötila: -25 C C Ulkomitat: 265 x 150 x 35 mm (p x k x s) Paino e-start: Paino e-start W: Liitäntä e-start: Liitäntä e-start W: Akku e-start W: 0,3 kg 0,5 kg 2m kaapeli, DIN-liitin Langaton WTN-verkko, 2,4Ghz, 15 tiimiä Li-ion akku 3.6V/10.4Wh (integroitu) Latausaika noin 4 tuntia (0 C C) Toiminta-aika noin 45 tuntia (22 C & 1 impulssi/min) BANG C Langaton lähetysjärjestelmä BANG W Langaton lähetysjärjestelmä Lisävarusteita: - Toinen BANG C-yksikkö - Ratakaiuttimet (kaapeli) - BANG HS kenttäkuulutuksiin - Lähtökuutiot BANG W Lisävarusteita: - Toinen BANG W-yksikkö - Ratakaiuttimet (langaton) - Puheyhteys maaliin - Lähtökuutiot (BANG C) WTN-PB palauttajalle (optio)

6 ALGE-TIMING lähtökuutiot täydentävät BANGlähtöjärjestelmän. Lähtökuutiot ovat valmistettu kestävästä lasikuidusta. Lähtökuution ratanumero on suuri ja selkeä ja siten hyvin nähtävissä pitkiltäkin etäisyyksiltä. Lähtökuutiot ovat kolmisivuisia. Yhden sivulla ratanumero on merkitty punaisella värillä. Tämä punainen numero toimii hylkäysmerkkinä. Vilppilähdön sattuessa punainen numero käännetään juoksusuuntaan vilppilähdön merkiksi. Toimintapa on yksinkertainen ja selkeä. Ei ylimääräisiä osia mitkä voivat rikkoontua tai hävitä. Lähtökuutioihin voidaan integroida kaapelilla toimivat tai täysin langattomat ratakaiuttimet. Ratakaiuttimia voidaan yhdistää järjestelmään haluttu määrä, jokaiselle radalle omansa, tai vaihtoehtoisesti yksi kaiutin joka toiselle radalle. BANG-kaiutinvahvistinyksikön lähetysääni välittyy samanaikaisesti jokaiseen ratakaiuttimeen joka toistaa lähetysäänen. Myös lähettäjän komennot välittyvät jokaiseen ratakaiuttimeen. Tämä helpottaa kommunikointia urheilijoiden kanssa varsinkin kaarrelähdöissä. Yhtäaikainen lähetysääni jokaisesta ratakaiuttimesta takaa tasapuolisen lähdön kaikille osallistujille. Tekniset tiedot (Lähtökuutio): Materiaali: Lasikuitu Korkeus: 60 cm Leveys ylhäällä: 24 cm Leveys alhaalla: 46,5 cm Tekniset tiedot (Ratakaiutin BANG-SPKW - langaton): Vahvistinteho: 50 W Taajuusalue: 60-15,000 Hz Akku: Integroitu 12V/2,7Ah
