PIKAOHJE: GSM murtovalvontajärjestelmä Bluetooth malli G66A

Koko: px

Aloita esitys sivulta:

Download "PIKAOHJE: GSM murtovalvontajärjestelmä Bluetooth malli G66A"

Hannu-Pekka Siitonen
8 vuotta sitten
Katselukertoja:

1 PIKAOHJE: GSM murtovalvontajärjestelmä Bluetooth malli G66A Bluetooth murtohälytyskeskus on monipuolinen kodinsuojausjärjestelmä. Sen nykyaikainen Bluetooth tekniikka mahdollistaa helpon ja monipuolisen laitteen käytön. Katso yksityiskohtaisemmat ohjeet englanninkielisestä käyttöoppaasta. 1. GSM signaalin taso 2. SIM-kortin status 3. Kauitin hiljennetty (Mute) 4. jännitteensyötön ilmaisin 5. Liike tunnistimien ilmaisin 6. TÄYSVALVONTA- painike [Out Arm] = koko järjestelmä kytkeytyy päälle (kaikki ilmaisimet) 7. OSAVALVONTA- painike [Home Arm] = vain osa järjestelmästä kytkeytyy päälle (esim. olet kotona ja yöksi haluat kytkeä esim. ulko-ovet hälytystilaan) 8. POISKYTKENTÄ- painike [Disarm] = järjestelmä kytkeytyy pois 9. SOS SIREENI [Emergency/SOS] = HÄTÄ/RYÖSTÖ- painike (laite hälyttää heti) 10. Tunnisteen lukualue (RFID, tag) 11. VALIKKO [Menu]

SIM-kortin status 3. Kauitin hiljennetty (Mute) 4. jännitteensyötön ilmaisin 5. Liike tunnistimien ilmaisin 6.

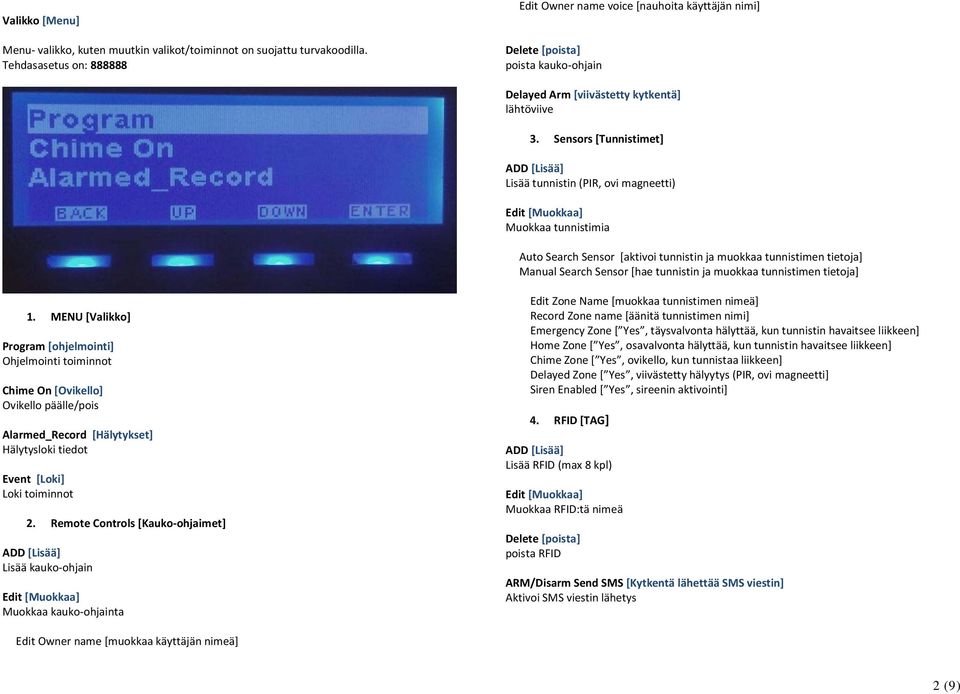

2 Valikko [Menu] Menu- valikko, kuten muutkin valikot/toiminnot on suojattu turvakoodilla. Tehdasasetus on: Edit Owner name voice [nauhoita käyttäjän nimi] poista kauko-ohjain Delayed Arm [viivästetty kytkentä] lähtöviive 3. Sensors [Tunnistimet] Lisää tunnistin (PIR, ovi magneetti) Muokkaa tunnistimia Auto Search Sensor [aktivoi tunnistin ja muokkaa tunnistimen tietoja] Manual Search Sensor [hae tunnistin ja muokkaa tunnistimen tietoja] 1. MENU [Valikko] Program [ohjelmointi] Ohjelmointi toiminnot Chime On [Ovikello] Ovikello päälle/pois Alarmed_Record [Hälytykset] Hälytysloki tiedot Event [Loki] Loki toiminnot 2. Remote Controls [Kauko-ohjaimet] Lisää kauko-ohjain Muokkaa kauko-ohjainta Edit Zone Name [muokkaa tunnistimen nimeä] Record Zone name [äänitä tunnistimen nimi] Emergency Zone [ Yes, täysvalvonta hälyttää, kun tunnistin havaitsee liikkeen] Home Zone [ Yes, osavalvonta hälyttää, kun tunnistin havaitsee liikkeen] Chime Zone [ Yes, ovikello, kun tunnistaa liikkeen] Delayed Zone [ Yes, viivästetty hälyytys (PIR, ovi magneetti] Siren Enabled [ Yes, sireenin aktivointi] 4. RFID [TAG] Lisää RFID (max 8 kpl) Muokkaa RFID:tä nimeä poista RFID ARM/Disarm Send SMS [Kytkentä lähettää SMS viestin] Aktivoi SMS viestin lähetys Edit Owner name [muokkaa käyttäjän nimeä] 2 (9)

Sensors [Tunnistimet] Lisää tunnistin (PIR, ovi magneetti) Muokkaa tunnistimia Auto Search Sensor [aktivoi tunnistin ja muokkaa tunnistimen tietoja] Manual Search Sensor [hae tunnistin ja muokkaa

3 5. Wireless Sirens (Langattomat hälyttimet) Lisää langaton sireeni (max 3 kpl) Muokkaa sireenin nimeä poista sireeni Siren Enable [Sireenin aktivointi] Sireenin aktivointi/de-aktionti Duration [Kesto] Sireenin hälytyksen kesto ARM/Disarm Tone [Hälytyksen kytkennän merkkiääni] Hälyttimen kytkemisen ja poiskytkemisen merkkiäänen toistaminen Encrypt [Salaus] Salasanan asetus langattomalle hälyttimelle 6. Phone Numbers [Puhelinnumerot] Aseta puhelinnumero/ -numerot, johon haluat laitteen välittävän hälytysilmoitukset. Lisää lankapuhelinumero Muokkaa numeroa poista numero 7. SMS Numbers [Tekstiviesti numerot] Lisää GSM numero 040xxxxx, 044xxxxxx,045xxxxx,050xxxxxx Muokkaa numeroa poista numero 8. Outgoing Message [Ulos lähtevät viestit] Edit Text Message [Muokkaa SMS viestiä] Muokkaa lähetettävän SMS viestin sisältöä Record Voice Message [Muokkaa ääni viestiä] Muokkaa lähetettävän SMS viestin sisältöä 9. Monitoring Center [Vartioimisliike] Laitteeseen on mahdollista syöttää vartioimisliikkeen ADMECO ID, jolloin hälytysten valvonta voidaan siirtää. tarkista yhteensopivuus vartiointiliikkeen kanssa. Monitoring Center Number [Vartiointiliikkeen hälytyskeskuksen numero] ADMECO ID [Vartiointiliikkeen ADMECO ID] Upload Alarm Data [Aktioin hälytysten siirto vartointiliikkeelle] Upload Arm/Disarm [aktvioi kytkennän ja poiskytkennän lähetys] 10. Timely Arm/Disarm [Ajatettu päälle/pois kytkentä] Enable [Aktivoi, ajastettu päälle/pois kytkentä] Set Arm Time: aloitusaika Set Disarm Time: lopetusaika Disable [Passivoi, ajastettu päälle/pois kytkentä] 3 (9)

hälyttimelle 6. Phone Numbers [Puhelinnumerot] Aseta puhelinnumero/ -numerot, johon haluat laitteen välittävän hälytysilmoitukset. Lisää lankapuhelinumero 091234567 Muokkaa numeroa poista numero 7.

4 11. Bluetooth setting [Bluetooth asetukset] Bluetooth On/Off [päälle/pois] Device Name [laitteen nimi] Voit muokata laitteen nimeä Visible [Näkyvyys] Laitteen Bluetooth näkyvyys muille laitteille esimerkiksi älypuhelin, tabletti Delete Paired Mobile [poista pari kytkentä] 12. System Settings [Laite asetukset] Password [Salasana] Salasanan vaihto Arm Delay Time [Poistumisviive] Poistumisviive (sekunteja), aika jolloin voidaan poistua ilman, että aiheutetaan hälytystä Alarm Delay Time [Sisääntuloviive] Hälytysviive, jonka jälkeen hälytystieto välitetään eteen Door/Window Open Tip [Ilmaisin auki, ovi tai ikkuna] Ilmoittaa kytkettäessä, jos jokin ovi on auki tai magneettikosketin ei ole toiminnassa. Date/Time [Laitteen päiväys ja aika] Päivä ja aika asetukset 12.1 Language [Kieli] Englanti, Suomi (tulossa) 12.2 Factory Reset [tehdas asetukset] Palauttaa tehdas asetukset 12.3 System About [laitteiston tiedot] 12.4 Hardware Test LCD Tes: LED Test: Key Tes: RFID Test: Voice Tes: Record Test: RF Receive Test: RF Sent Test: Battery Test: Power Off Test: Call Test: Net Central Test : Wired Zone Test: Bluetooth Test: [näytön testaus] [Led testaus] [näppäimistön testaus] [RFID (tag) testaus] [ääni testi] [äänitys testi] [tunnistimien (PIR,ovi) testaus] [SMS viestinlähetyksen testaus] [pariston testaus] [latauksen testaus] [lankalinja soiton testaus] [vartioimisliikkeen yhteyden testaus] [tunnistimien liikealueiden testaus] [Bluetooth laitteen yhteys testaus] Version : Production Date: Manufacture By: IMEI: Bluetooth Address: [versio] [valmistuspäivä] [valmistaja] [laitteen IMEI koodi] [Bluetooth mac osoite] 4 (9)

System Settings [Laite asetukset] Password [Salasana] Salasanan vaihto Arm Delay Time [Poistumisviive] Poistumisviive (sekunteja), aika jolloin voidaan poistua ilman, että aiheutetaan hälytystä Alarm

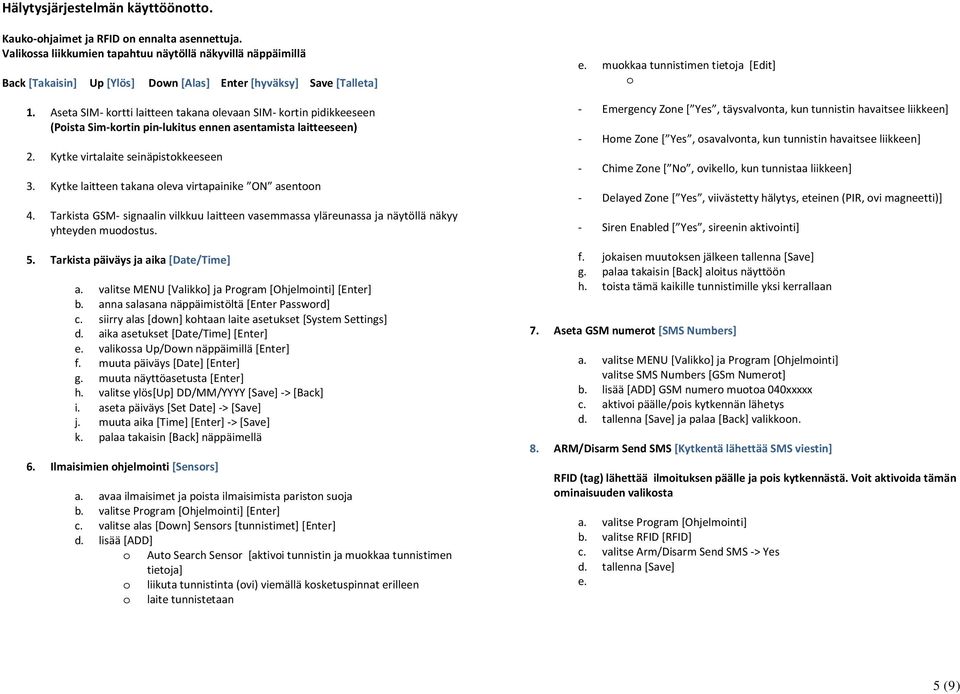

5 Hälytysjärjestelmän käyttöönotto. Kauko-ohjaimet ja RFID on ennalta asennettuja. Valikossa liikkumien tapahtuu näytöllä näkyvillä näppäimillä Back [Takaisin] Up [Ylös] Down [Alas] Enter [hyväksy] Save [Talleta] 1. Aseta SIM- kortti laitteen takana olevaan SIM- kortin pidikkeeseen (Poista Sim-kortin pin-lukitus ennen asentamista laitteeseen) 2. Kytke virtalaite seinäpistokkeeseen 3. Kytke laitteen takana oleva virtapainike ON asentoon 4. Tarkista GSM- signaalin vilkkuu laitteen vasemmassa yläreunassa ja näytöllä näkyy yhteyden muodostus. 5. Tarkista päiväys ja aika [Date/Time] a. valitse MENU [Valikko] ja Program [Ohjelmointi] [Enter] b. anna salasana näppäimistöltä [Enter Password] c. siirry alas [down] kohtaan laite asetukset [System Settings] d. aika asetukset [Date/Time] [Enter] e. valikossa Up/Down näppäimillä [Enter] f. muuta päiväys [Date] [Enter] g. muuta näyttöasetusta [Enter] h. valitse ylös[up] DD/MM/YYYY [Save] -> [Back] i. aseta päiväys [Set Date] -> [Save] j. muuta aika [Time] [Enter] -> [Save] k. palaa takaisin [Back] näppäimellä 6. Ilmaisimien ohjelmointi [Sensors] a. avaa ilmaisimet ja poista ilmaisimista pariston suoja b. valitse Program [Ohjelmointi] [Enter] c. valitse alas [Down] Sensors [tunnistimet] [Enter] d. lisää [ADD] o Auto Search Sensor [aktivoi tunnistin ja muokkaa tunnistimen tietoja] o liikuta tunnistinta (ovi) viemällä kosketuspinnat erilleen o laite tunnistetaan e. muokkaa tunnistimen tietoja [Edit] o - Emergency Zone [ Yes, täysvalvonta, kun tunnistin havaitsee liikkeen] - Home Zone [ Yes, osavalvonta, kun tunnistin havaitsee liikkeen] - Chime Zone [ No, ovikello, kun tunnistaa liikkeen] - Delayed Zone [ Yes, viivästetty hälytys, eteinen (PIR, ovi magneetti)] - Siren Enabled [ Yes, sireenin aktivointi] f. jokaisen muutoksen jälkeen tallenna [Save] g. palaa takaisin [Back] aloitus näyttöön h. toista tämä kaikille tunnistimille yksi kerrallaan 7. Aseta GSM numerot [SMS Numbers] a. valitse MENU [Valikko] ja Program [Ohjelmointi] valitse SMS Numbers [GSm Numerot] b. lisää [ADD] GSM numero muotoa 040xxxxx c. aktivoi päälle/pois kytkennän lähetys d. tallenna [Save] ja palaa [Back] valikkoon. 8. ARM/Disarm Send SMS [Kytkentä lähettää SMS viestin] RFID (tag) lähettää ilmoituksen päälle ja pois kytkennästä. Voit aktivoida tämän ominaisuuden valikosta a. valitse Program [Ohjelmointi] b. valitse RFID [RFID] c. valitse Arm/Disarm Send SMS -> Yes d. tallenna [Save] e. 5 (9)

Aseta SIM- kortti laitteen takana olevaan SIM- kortin pidikkeeseen (Poista Sim-kortin pin-lukitus ennen asentamista laitteeseen) 2. Kytke virtalaite seinäpistokkeeseen 3.

6 Hälytysjärjestelmän käyttö Näppäimistöltä Valitse näppäimistöltä 1. Täysvalvonta [ lukko kiinni ] -> anna salasana (kaikki tunnistimet aktivoidaan) 2. Osavalvonta [ talo ] -> anna salasana (vain asetetut tunnistimet aktivoidaan) 3. Valvonta pois päältä [lukko auki] -> anna salasana Kauko-ohjaimella Valitse kaukosäätimestä 1. Täysvalvonta [ lukko kiinni ] -> anna salasana (kaikki tunnistimet aktivoidaan) 2. Osavalvonta [ talo ] -> anna salasana (vain asetetut tunnistimet aktivoidaan) 3. Valvonta pois päältä [lukko auki] -> anna salasana 6 (9)

Osavalvonta [ talo ] -> anna salasana (vain asetetut tunnistimet aktivoidaan) 3.

7 RFID:llä Pyyhkäise RFID tagillä Bluetooth merkin kohdalta asettaaksesi täysvalvonta päälle tai ottaaksesi sen pois päältä. Älypuhelimella tekstiviestillä 1) lataa valmistajan sivuilta puhelimeesi G66A_V1.0.apk ohjelma 2) salli puhelimesi asentaa [asetukset] [sovellukset] [salli muiden sovellusten asentaminen] 7 (9)

Älypuhelimella tekstiviestillä 1) lataa valmistajan sivuilta puhelimeesi

8 3) käynnistä sovellus ja lisää kohde [Add Host] 4) anna nimi [Host Name] 5) anna G66A GSM numero 6) anna G66A Mac osoite (yksilöivä osoite) löydät sen G66A laitteen valikosta [Program][System Settings][System About][Bluetooth Address] 8 (9)

osoite (yksilöivä osoite) löydät sen G66A laitteen

9 Älypuhelimella Bluetooth yhteydellä 1) aktivoi kännykän Bluetooth yhteys 2) tee älypuhelin näkyväksi [visible] 3) etsi älypuhelimella G66A laitetta (ei G66A:lla) 4) muodosta pari älypuhelimen ja G66A välille 5) hyväksy G66A näytöltä bluetooth parin muodostus 6) hyväksy puhelimesta bluetooth parin muodostus 7) kun molemissa laiteissa [G66A ja älypuhelin) näkyy Bluetooth merkki ovat laitteet muodostaneet yhteyden. Jos yhteyttä ei ole laite lähettää komennot tekstiviestinä. 8) Voit tarkistaa yhteyden G66A valikosta [Program][Bluetooth Settings][Delete Paired Mobile] 9 (9)

bluetooth parin muodostus 7) kun molemissa laiteissa [G66A ja älypuhelin) näkyy Bluetooth merkki ovat laitteet muodostaneet yhteyden.
