2 Sisällysluettelo 1 Esittely Ominaisuudet 4 ASENNUS 5 2 Pikaopas 6 3 Keskusyksikön Valmistelu Avaa Keskusyksikkö ja Lisää SIM-kortti Yhdistä Langalliset Laitteet Yhdistä Varaparisto Yhdistä Virtalähde 9 4 Käynnistys ja Laitteiden Rekisteröinti Käynnistys Ilmaisimien Rekisteröinti Keskusyksikköön Alueet [Zone Types] Rekisteröi Kauko-ohjaimet 14 5 Testaus ja Asennus GSM Testi Keksusyksikön Kiinnittäminen Signalin Testaus Ovi/Ikkunailmaisimen Asennus Liiketunnistimet Asennus Kävelytesti 19 6 Puhelinnumerot ja Pääsykoodit Määritä Pääsykoodit Määritä Puhelinnumerot 21 KÄYTTÖ 24 7 Hälytysjärjestelmän Käyttäminen Keskusyksikkö Päälle / Poiskytkentä Näppäimistöllä ja Kauko-ohjaimella Aktivoi Ovi/Ikkuna Muistutus Näppäimistön Lukitus System Trouble (Järjestelmähäiriö) Tapahtumaloki Päälle/Poiskytkentä Puhelinsoitolla Päälle/Poiskytkentä SMS-viestillä 31 8 Mobiilisovellus HomeSecure Sovelluksen Asennus Sovellus Pikaopas 33 9 Hälytys Hälytys Puhelut Hälytyksen Sattuessa SMS Hälytyksen Sattuessa Lopeta Viestintä 36 ASETUKSET [Zone] Alue Asetukset Sireeni ja Ääniasetukset Viiveasetukset 43 2

3 13 Viestintäasetukset Muut Asetukset CMS Asetukset Nollaus Liitteet 56 3

4 Esittely HomeSecure PRO 868MHz on HomeSecuren kehittynein hälytysjärjestelmä. Keskusyksikkö ja ilmaisimet kommunikoivat 868MHz taajuudella, joka takaa optimaalisen kantaman ja luotettavan yhteyden. Asennus tehdään suoraan käyttöliittymän LCD näytöstä. Ilmaisimet määritellään sisä- ja ulkoalueisiin [zone]. Kun hälytys laukaisee, keskusyksikkö lähettää SMS-tekstiviestin, suorittaa hälytyspuhelun, samalla kun sisäänrakennettu sireeni hälyttää. HomeSecure PRO hälytysjärjestelmä tuo uusia kehittyneitä toimintoja HomeSecure valikoimaan. Voit luoda neljä user access koodia, sekä mm. väliaikaisen koodin, uhkakoodin. Keskusyksikössä on suojakytkin joka laukaisee hälytyksen, mikäli keskusyksikköä yritetään siirtää/poistaa paikaltaan. Voit ohjelmoida laitteen lähettämään SMS-tekstiviestin kun ilmaisimien paristot ovat loppumassa. 1.2 Toiminnot Lisää 10 puhelinnumeroa. 2 admin numeroa, 4 SMS-viesti numeroa ja 4 hälytyspuhelu numeroa 8 pääsykoodia: 1 asennuskoodi, 1 master-koodi, 1 väliaikainen koodi, 1 uhkakoodi ja 4 käyttäjäkoodia Taajuus: 868MHz Yhdistä 32 langatonta ilmaisinta 2 sisääntuloa langallisille ilmaisimille Yhdistä 6 kauko-ohjainta TFT LCD-näyttö Säännölliset ilmoitukset ilmaisimien tilasta Automaattinen ilmoitus mikäli ovi/ikkuna auki PSTN tai GSM verkko hälytyspuheluille ja SMS-viestien lähettämiseen Tapahtumaloki viimeisintä tapahtumaa Sisäänrakennettu suojakytkin Sisäänrakennettu sireeni (85db), mahdollisuus yhdistää yksi langallinen sireeni ja kolme langatonta sireeniä Ohjattava PGM ulostulo Kytke on/off suoraan mobiilisovelluksesta tai tekstiviestillä 4

5 5

6 Pikaopas HomeSecure PRO hälytysjärjestelmä Lisää SIM-kortti Valmistele Keskusyksikkö Kiinnitä langalliset laitteet Kytke varaparisto Kytke virtalähde Käynnistä ja Yhdistä Ilmaisimet ja Kauko-ohjaimet Käynnistä keskusyksikkö Rekisteröi ilmaisimet Rekisteröi kauko-ohjaimet Testaa GSM yhteys Kiinnitä keskusyksikkö Testaus ja Asennus Testaa langaton yhteys Asenna ilmaisimet Kävely testi Määritä puhelinnumerot Asetukset ja Käyttö Määritä pääsykoodit 6

7 Keskusyksikön Valmistelu 3.1 Avaa Keskusyksikkö ja Lisää SIM-kortti Paina takakannen yläpuolella olevia kahta lukkoa (katso kuvasta) ja irrota takakansi keskusyksiköstä. Lisää SIM-kortti alla olevan kuvan mukaisesti metallipuoli alaspäin. (HUOM. lisää SIM-kortti ennen virtalähteen ja varaparistojohdon kytkemistä laitteeseen.) Varmista että SIM-kortista on poistettu PIN-koodi ja vastaaja. 7

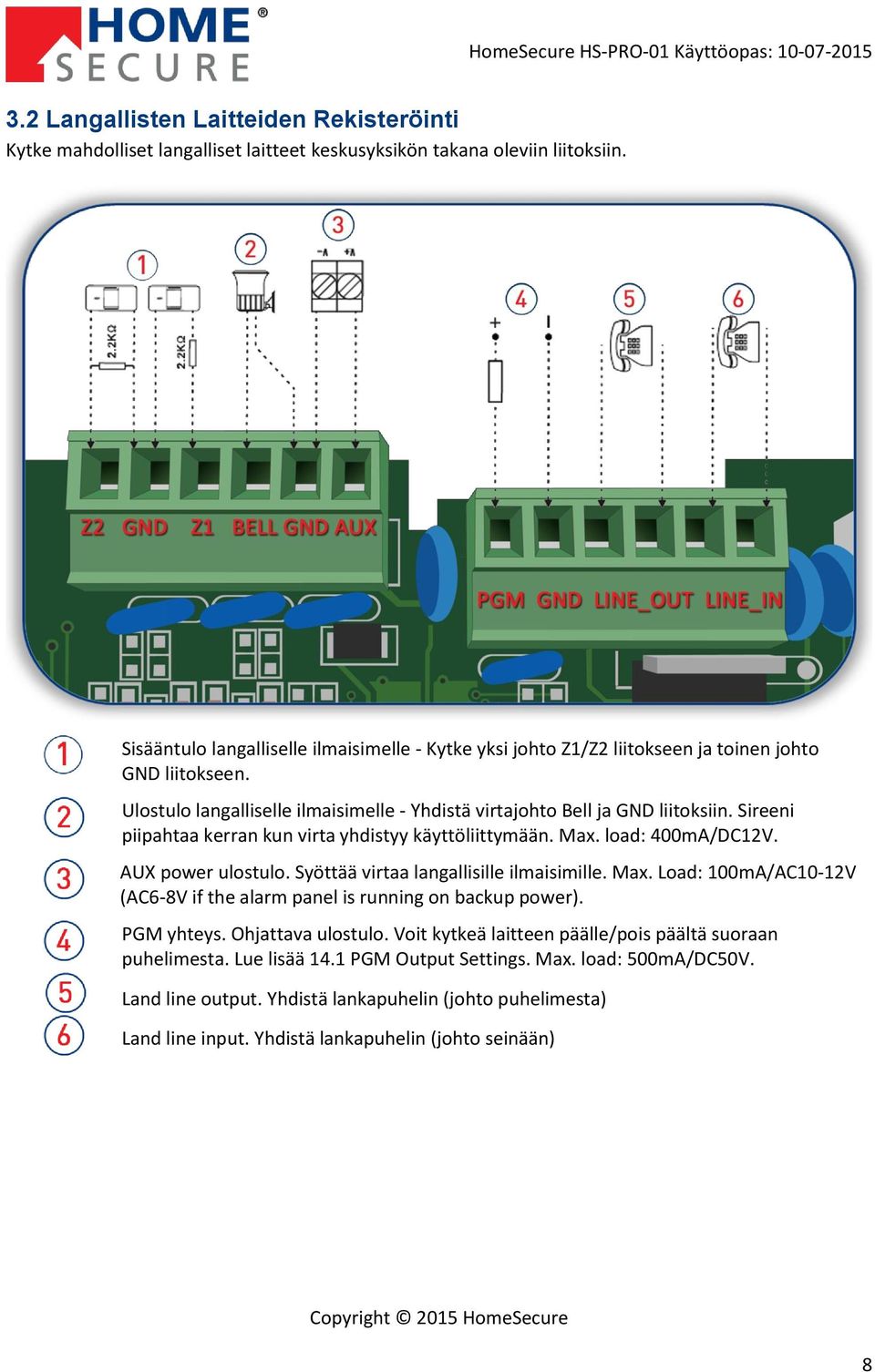

8 3.2 Langallisten Laitteiden Rekisteröinti Kytke mahdolliset langalliset laitteet keskusyksikön takana oleviin liitoksiin. Sisääntulo langalliselle ilmaisimelle - Kytke yksi johto Z1/Z2 liitokseen ja toinen johto GND liitokseen. Ulostulo langalliselle ilmaisimelle - Yhdistä virtajohto Bell ja GND liitoksiin. Sireeni piipahtaa kerran kun virta yhdistyy käyttöliittymään. Max. load: 400mA/DC12V. AUX power ulostulo. Syöttää virtaa langallisille ilmaisimille. Max. Load: 100mA/AC10-12V (AC6-8V if the alarm panel is running on backup power). PGM yhteys. Ohjattava ulostulo. Voit kytkeä laitteen päälle/pois päältä suoraan puhelimesta. Lue lisää 14.1 PGM Output Settings. Max. load: 500mA/DC50V. Land line output. Yhdistä lankapuhelin (johto puhelimesta) Land line input. Yhdistä lankapuhelin (johto seinään) 8

9 3.3 Yhdistä Varaparisto Yhdistä paristosta ulos tuleva johto piirilevyn valkoiseen pistokkeeseen. Varmista että johto on kokonaan sisällä, mutta vältä käyttämästä liikaa painetta. 3.4 Yhdistä Virtalähde Laita keskusyksikön takakansi takaisin ja yhdistä AC virtalähde pistokkeeseen (sijaitsee vihreiden liitosten yläpuolella). 9

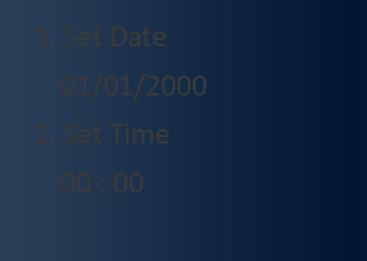

10 Käynnistys ja Laitteiden Rekisteröinti 4.1 Käynnistys Käyttöliittymä käynnistyy kun virtalähde ja varaparisto ovat kytkettynä. Sireenistä kuuluu piippaus ja kuulet merkkiäänen Welcome to intelligent alarm system. Aloita asettamalla aika ja päivämäärä: Järjestelmä pysyy ajassa kun se on kytkettynä virtalähteeseen. Jos virta katkeaa, aika nollaantuu ja täten aika pitää asettaa uudelleen. Syötä päivämäärä ja aika. Vahvista painamalla [#]. Paina [*] yrittääksesi uudelleen. Tämän jälkeen pääset päävalikkoon: Päävalikosta pääset ohjelmointivalikkoon (8. Programming): Valikon käyttö Käytä asennuskoodia (oletus 1234) päästäksesi ohjelmointivalikkoon. 1. Varmista että hälytin on pois päältä, ja paina painiketta, 2. Kuulet merkkiäänen Enter password before setting the parameters. Syötä asennuskoodi (1234) ja paina [#]. Mikäli kuulet merkkiäänen "wrong password syötä koodi 0808 ja aloita alusta. 3. Nyt olet ohjelmointivalikossa. Navigoi ylös ja alas [6] ja [9] painikkeilla, vahvista [#] ja [*] peruuta näppäimillä. 10

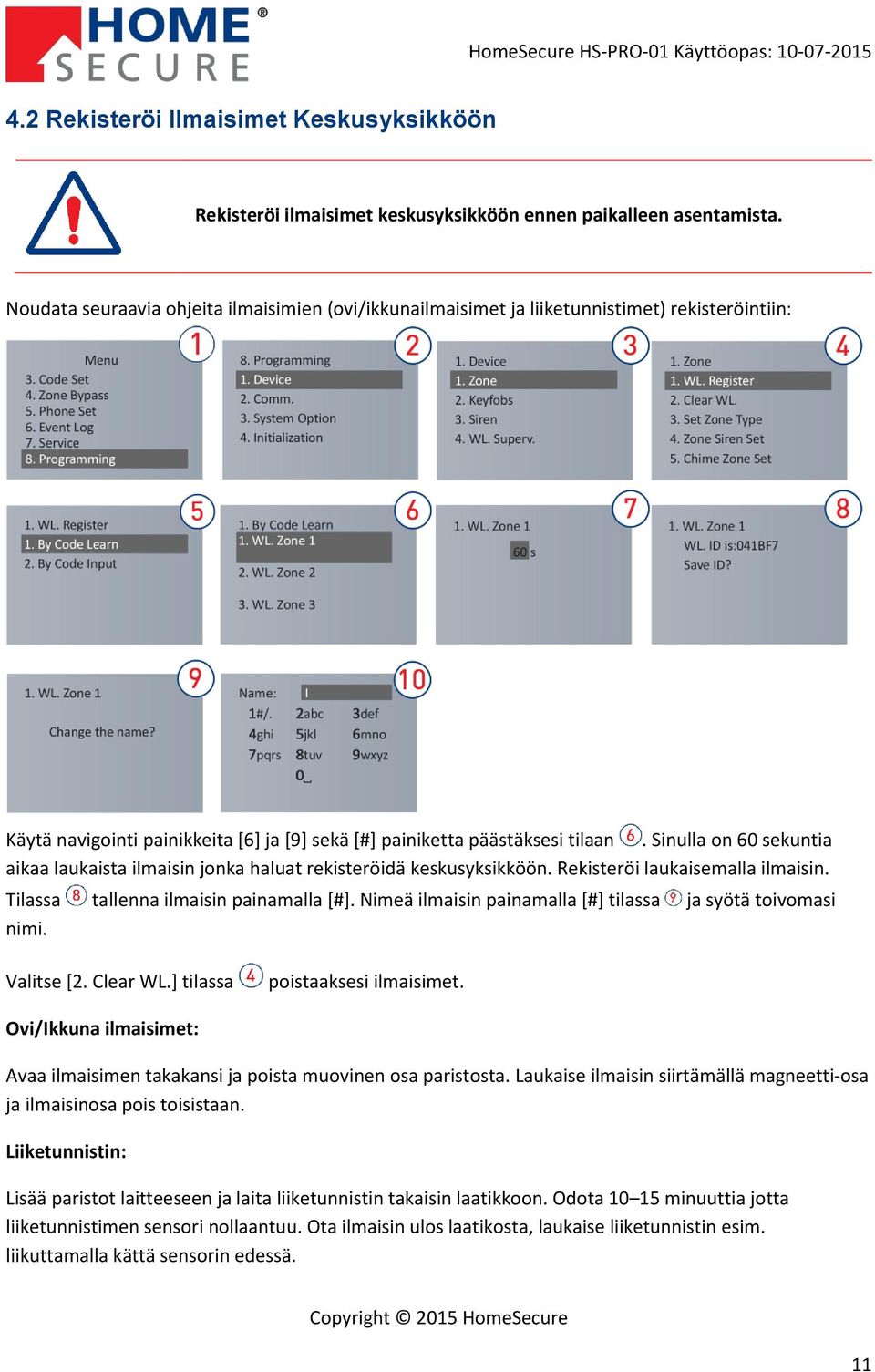

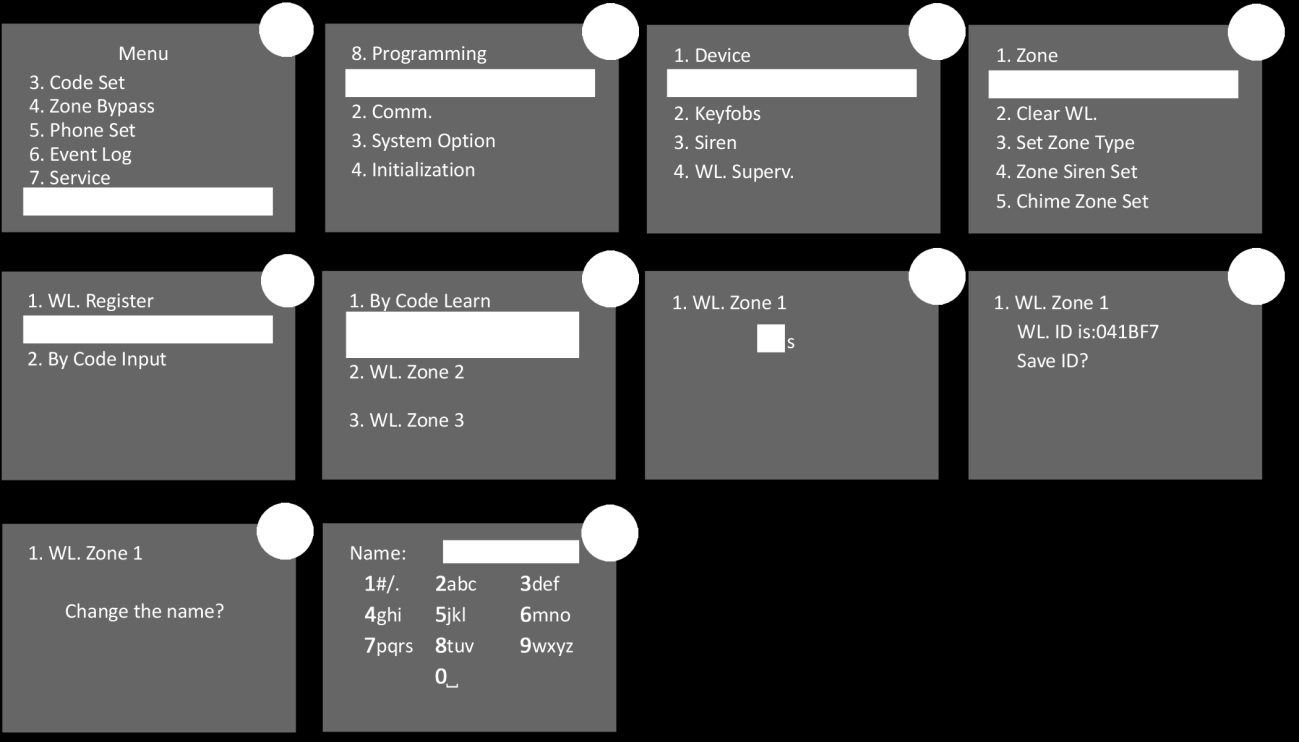

11 4.2 Rekisteröi Ilmaisimet Keskusyksikköön Rekisteröi ilmaisimet keskusyksikköön ennen paikalleen asentamista. Noudata seuraavia ohjeita ilmaisimien (ovi/ikkunailmaisimet ja liiketunnistimet) rekisteröintiin: Käytä navigointi painikkeita [6] ja [9] sekä [#] painiketta päästäksesi tilaan. Sinulla on 60 sekuntia aikaa laukaista ilmaisin jonka haluat rekisteröidä keskusyksikköön. Rekisteröi laukaisemalla ilmaisin. Tilassa tallenna ilmaisin painamalla [#]. Nimeä ilmaisin painamalla [#] tilassa ja syötä toivomasi nimi. Valitse [2. Clear WL.] tilassa poistaaksesi ilmaisimet. Ovi/Ikkuna ilmaisimet: Avaa ilmaisimen takakansi ja poista muovinen osa paristosta. Laukaise ilmaisin siirtämällä magneetti-osa ja ilmaisinosa pois toisistaan. Liiketunnistin: Lisää paristot laitteeseen ja laita liiketunnistin takaisin laatikkoon. Odota minuuttia jotta liiketunnistimen sensori nollaantuu. Ota ilmaisin ulos laatikosta, laukaise liiketunnistin esim. liikuttamalla kättä sensorin edessä. 11

12 HUOM! Keskusyksikkö ilmoittaa jos laite on jo rekisteröity. Mikäli yhteys on väärässä muodossa, kuulet merkkiäänen Wireless Transmission Received. Jos keskusyksikkö ei vastaanota yhteyttä 60 sekunnin sisällä, kuulet merkkiäänen Enrolling Failed. Rekisteröi jokainen ilmaisin jotta keskusyksikön tunnistaa yhteyden. Jokaisella ilmaisimella on oma salainen tunnus (ID code) jonka keskusyksikkö tunnistaa vain jos laite on rekisteröity. Muista määrittää jokaisen ilmaisimen alue [Zone Type]. Lue lisää kappaleessa [4.3 Zone Types]. 12

13 4.3 Alueet [Zone Types] Määritä [zone type] jokaiselle ilmaisimelle. [Zone type] määrittää ilmaisimien parametrit. Tutustu alla olevaan taulukkoon: Valitse eri [zone type] välillä: Activity zone, perimeter zone, panic zone, fire zone, gas zone, tamper zone ja duress zone (only for the duress code, see more in [6 Phone Numbers and Access Codes] Zone type yleiskatsaus Zone Type Entry/exit zone Disarmed Arm Away Arm Stay Exit Delay Entry Delay Siren and Flash Off On On Yes Yes Yes Sensor Placement Entry door(s) Type Number 01 Activity Zone Off On Off Yes Yes Yes Indoor 02 Perimeter Zone Off On On No No Yes Window 03 Panic Zone On On On No No Yes Panic button 04 Fire Zone On On On No No Yes Smoke sensor Gas Zone On On On No No Yes Gas sensor 06 Tamper Zone On On On No No Yes Tamper switch Duress Zone On On On No No No Duress code Suosittelemme laittamaan liiketunnistimet [activity zone] tyyppiin, jolloin laitteet eivät ole päällä yövalvontatilassa. Määritä ovet joihin haluat sisääntulo- tai poistumisviiveen tyypiksi [entry/exit zone], ja ikkunat/ovet joihin et halua viivettä tyypiksi [perimeter zone]. 13

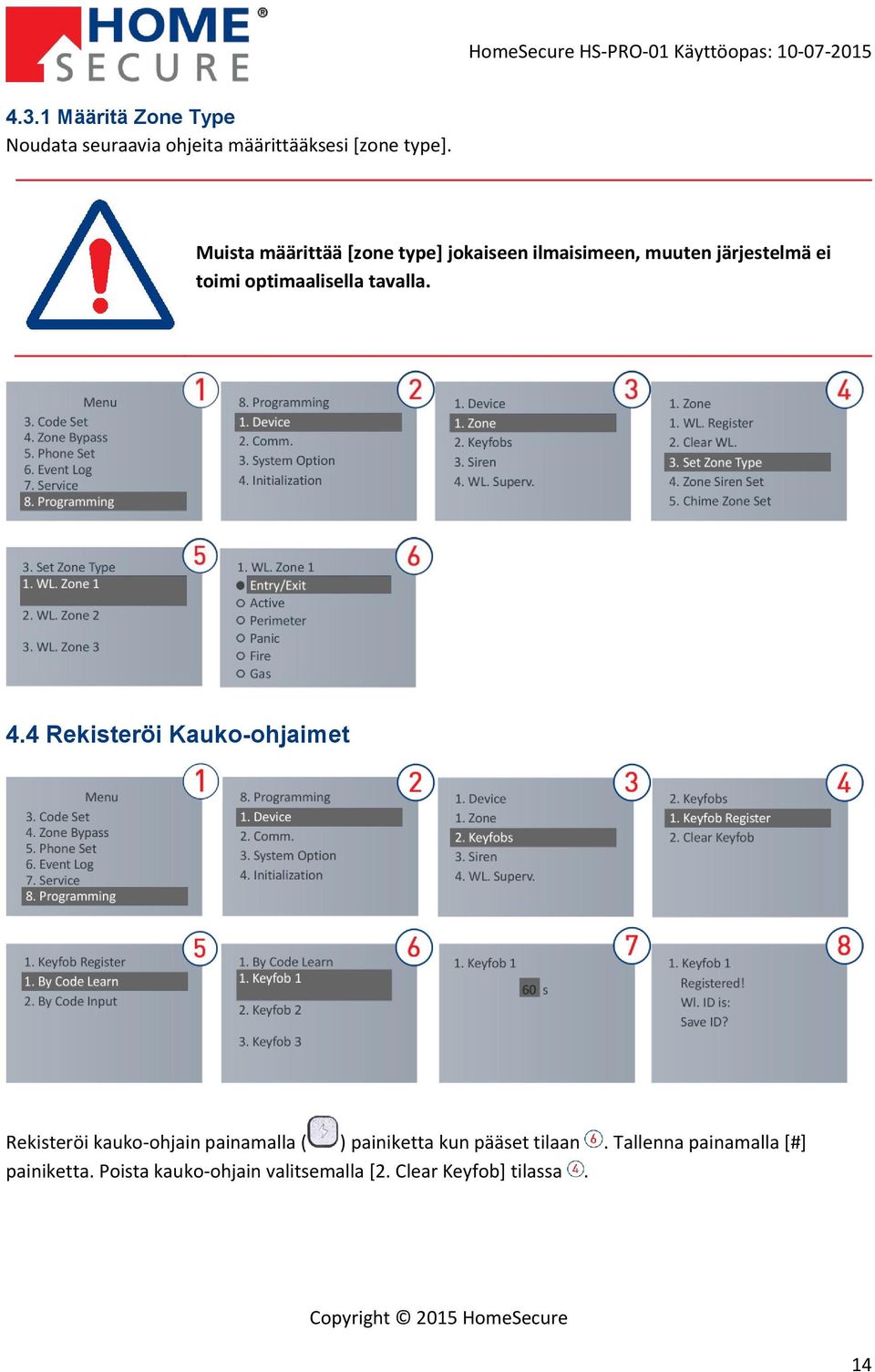

14 4.3.1 Määritä Zone Type Noudata seuraavia ohjeita määrittääksesi [zone type]. Muista määrittää [zone type] jokaiseen ilmaisimeen, muuten järjestelmä ei toimi optimaalisella tavalla. 4.4 Rekisteröi Kauko-ohjaimet Rekisteröi kauko-ohjain painamalla ( ) painiketta kun pääset tilaan. Tallenna painamalla [#] painiketta. Poista kauko-ohjain valitsemalla [2. Clear Keyfob] tilassa. 14

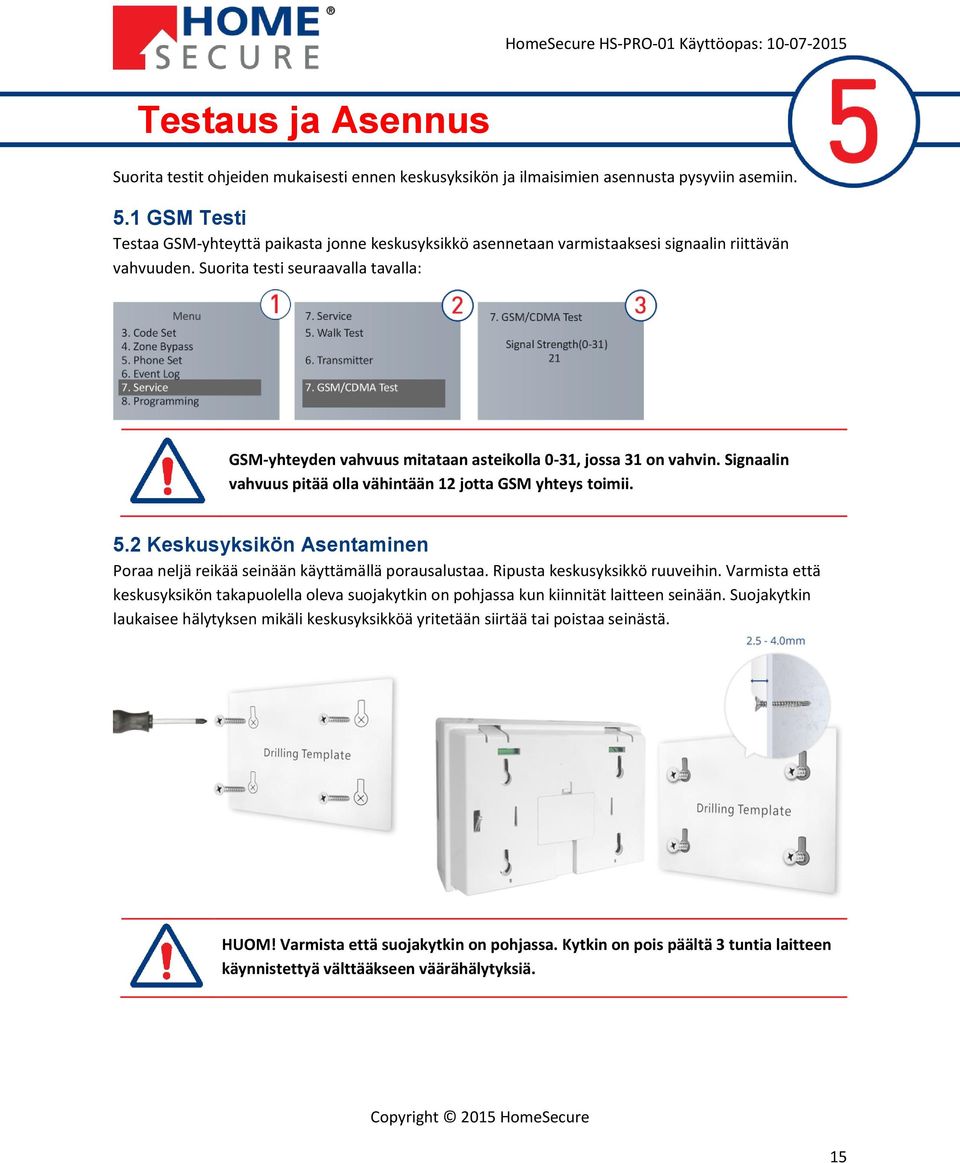

15 Testaus ja Asennus Suorita testit ohjeiden mukaisesti ennen keskusyksikön ja ilmaisimien asennusta pysyviin asemiin. 5.1 GSM Testi Testaa GSM-yhteyttä paikasta jonne keskusyksikkö asennetaan varmistaaksesi signaalin riittävän vahvuuden. Suorita testi seuraavalla tavalla: GSM-yhteyden vahvuus mitataan asteikolla 0-31, jossa 31 on vahvin. Signaalin vahvuus pitää olla vähintään 12 jotta GSM yhteys toimii. 5.2 Keskusyksikön Asentaminen Poraa neljä reikää seinään käyttämällä porausalustaa. Ripusta keskusyksikkö ruuveihin. Varmista että keskusyksikön takapuolella oleva suojakytkin on pohjassa kun kiinnität laitteen seinään. Suojakytkin laukaisee hälytyksen mikäli keskusyksikköä yritetään siirtää tai poistaa seinästä. HUOM! Varmista että suojakytkin on pohjassa. Kytkin on pois päältä 3 tuntia laitteen käynnistettyä välttääkseen väärähälytyksiä. 15

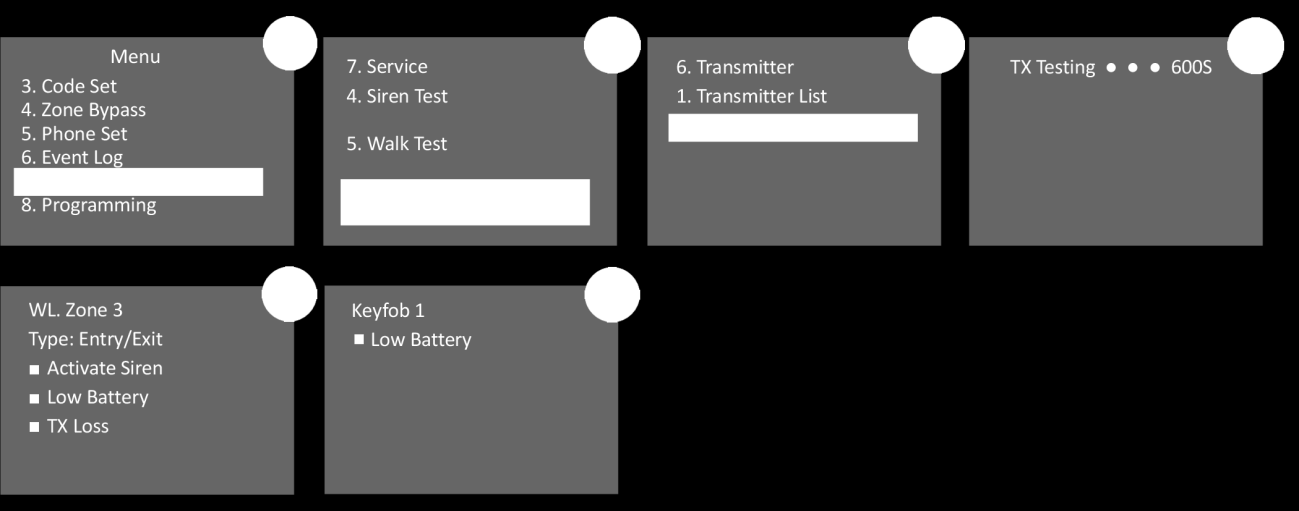

16 5.3 Signaalin Testaus Varmista ilmaisimien ja keskusyksikön välinen yhteys ennen lopullista kiinnittämistä. Etäisyys ja seinät heikentävät signaalin vahvuutta. Ulottuvuus on yleisesti noin 30 metriä normaaleissa kodeissa. Seuraa ohjeita testataksesi ilmaisimien yhteys keskusyksikköön. Tilassa sinulla on 300 sekuntia aikaa laukaista ilmaisin. Jos yhteys on riittävä näet ilmaisimen tiedot LCD-näytöllä kuten esimerkkikuvassa 5A. Viimeistele testi painamalla [*]. 16

17 5.4 Ovi/Ikkuna Ilmaisimen Asennus Kiinnitä kaksipuolinen teippi Magneetti Self-supervision paina tästä kun paristo on sisällä vaihtaaksesi status signaalia (on/off) Paristokansi LED valo Reed rele (sisäänrakennettu, rekisteröi magneettikentän) Asenna alusta ja magneetti korkeintaan 5mm toisistaan. Magneetin voi asentaa 90-asteen kulmalla alustasta, mutta korkeintaan 5mm etäisyydellä. 17

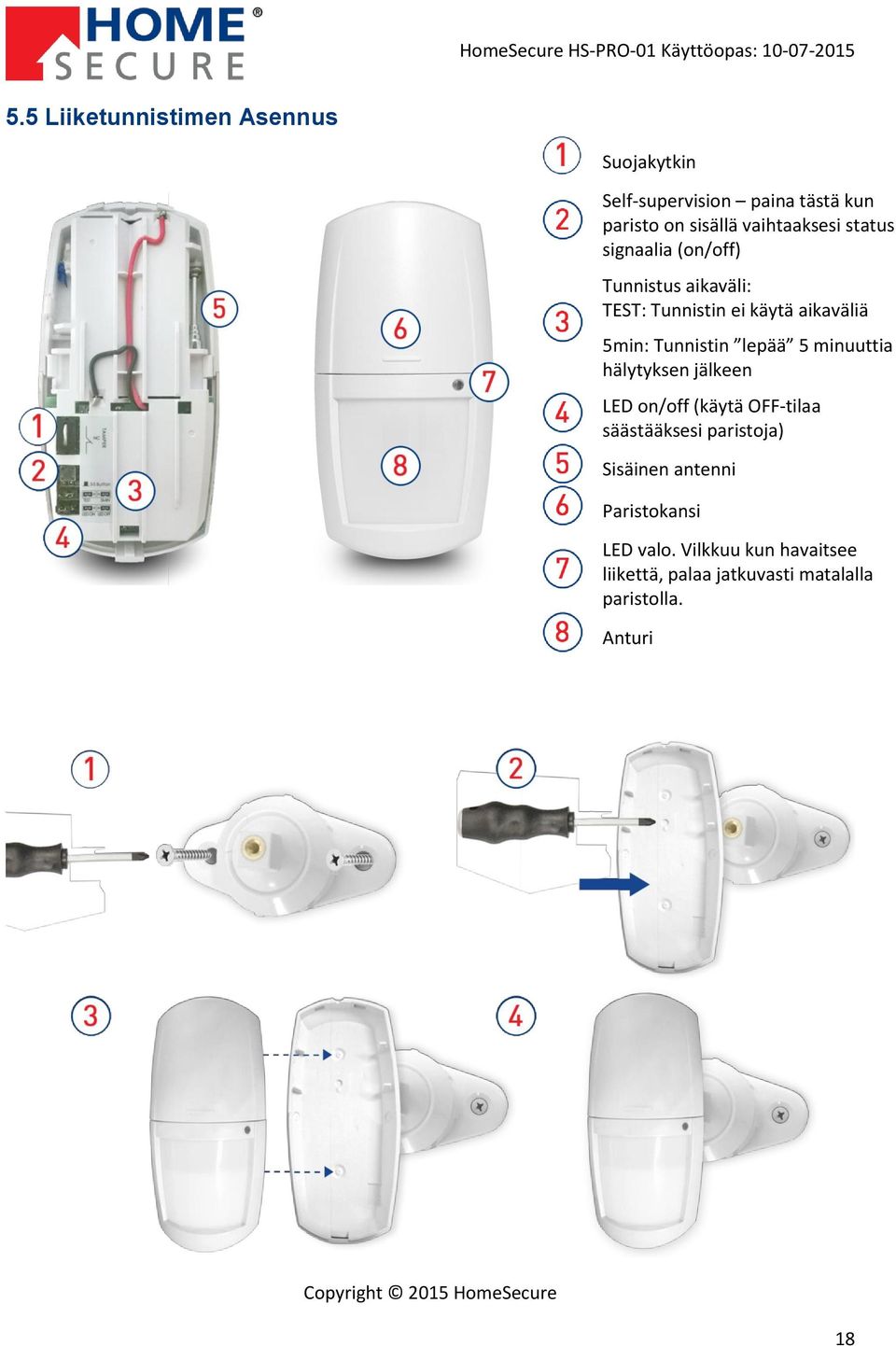

18 5.5 Liiketunnistimen Asennus Suojakytkin Self-supervision paina tästä kun paristo on sisällä vaihtaaksesi status signaalia (on/off) Tunnistus aikaväli: TEST: Tunnistin ei käytä aikaväliä 5min: Tunnistin lepää 5 minuuttia hälytyksen jälkeen LED on/off (käytä OFF-tilaa säästääksesi paristoja) Sisäinen antenni Paristokansi LED valo. Vilkkuu kun havaitsee liikettä, palaa jatkuvasti matalalla paristolla. Anturi 18

19 Asenna liiketunnistin metrin korkeudelle alaspäin osoittaen. Lemmikkiystävälliset liiketunnistimet asennetaan 1.8 metrin korkeudelle. Käytä 5MIN tunnistus aikaväliä säästääksesi paristoja, tällöin laite ei havaitse liikettä viiteen minuuttiin ensimmäisen hälytyksen jälkeen. Käytä TEST tilaa ottaaksesi käyttöön jatkuvaa tunnistustilaa. 5.6 Kävelytesti Kävelytestillä varmistat että ilmaisimet/tunnistimet toimivat. Kaikki rekisteröityneet ilmaisimet ja tunnistimet näkyvät valikosta tilassa. Laukaise tunnistimet yksitellen. Ilmaisin poistuu listalta kun keskusyksikkö vastaanottaa hälytyksen. Testi on valmis kun lista on tyhjä ja näytössä lukee No Device!, tarkoittaen että yhteys toimii kaikkiin ilmaisimiin. HUOM! Kävelytestin suorittamiseen on korkeintaan 10 minuuttia aikaa. Viimeistele testi painamalla [*] painiketta. 19

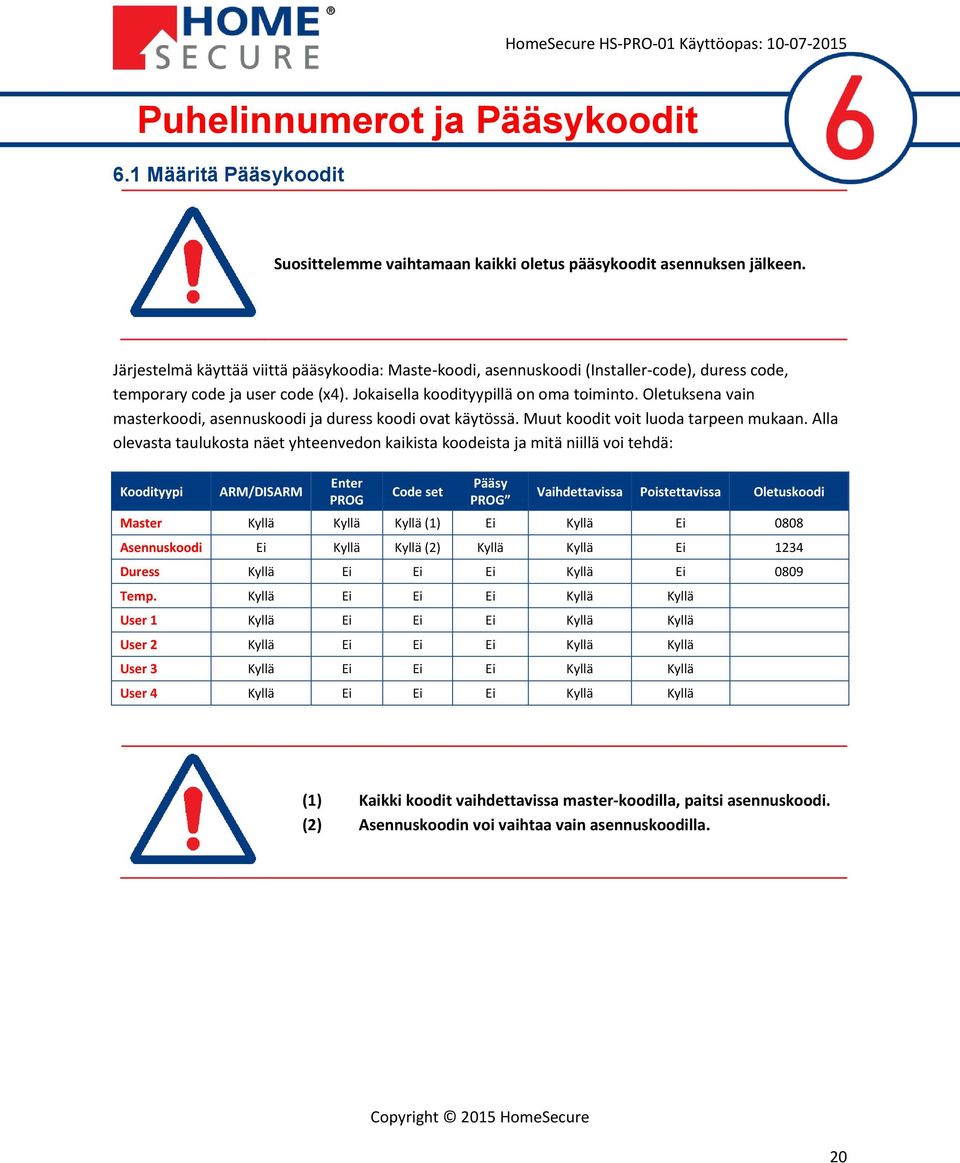

20 Puhelinnumerot ja Pääsykoodit 6.1 Määritä Pääsykoodit Suosittelemme vaihtamaan kaikki oletus pääsykoodit asennuksen jälkeen. Järjestelmä käyttää viittä pääsykoodia: Maste-koodi, asennuskoodi (Installer-code), duress code, temporary code ja user code (x4). Jokaisella koodityypillä on oma toiminto. Oletuksena vain masterkoodi, asennuskoodi ja duress koodi ovat käytössä. Muut koodit voit luoda tarpeen mukaan. Alla olevasta taulukosta näet yhteenvedon kaikista koodeista ja mitä niillä voi tehdä: Koodityypi ARM/DISARM Enter PROG Code set Pääsy PROG Vaihdettavissa Poistettavissa Oletuskoodi Master Kyllä Kyllä Kyllä (1) Ei Kyllä Ei 0808 Asennuskoodi Ei Kyllä Kyllä (2) Kyllä Kyllä Ei 1234 Duress Kyllä Ei Ei Ei Kyllä Ei 0809 Temp. Kyllä Ei Ei Ei Kyllä Kyllä User 1 Kyllä Ei Ei Ei Kyllä Kyllä User 2 Kyllä Ei Ei Ei Kyllä Kyllä User 3 Kyllä Ei Ei Ei Kyllä Kyllä User 4 Kyllä Ei Ei Ei Kyllä Kyllä (1) Kaikki koodit vaihdettavissa master-koodilla, paitsi asennuskoodi. (2) Asennuskoodin voi vaihtaa vain asennuskoodilla. 20

21 Vaihda Master-koodia näin: syötä uusi koodi tilassa ja paina [#] painiketta. Koodin pitää olla 4-6 numeroa. Kaikki koodit vaihdetaan tai luodaan samalla tavalla, tilassa. Voit nimetä koodit. HUOM: Käytä Asennuskoodia (Installer Code, oletus 1234) vaihtaaksesi asennuskoodia. Käytä Masterkoodia vaihtaaksesi kaikki muut koodit. 6.2 Määritä Puhelinnumerot Määritä puhelinnumerot vastaanottamaan SMS-tekstiviestejä ja puheluita. Hälytysjärjestelmä lähettää SMS-viestin ja soittaa hälytyspuhelun hälytyksen sattuessa. Määritä 4 numeroa vastaanottamaan puheluita, ja 6 numeroa vastaanottamaan SMS-viestejä. Kaksi SMS puhelinnumeroista ovat adminkäyttäjiä, muut neljä ovat tavallisia käyttäjiä Soitto Puhelinnumerot Nämä numerot vastaanottavat puhelun hälytyksen sattuessa. Lisää, muokkaa tai poista puhelinnumerot alla olevan kuvien mukaisesti. Huom. kirjoita puhelinnumerot ilman +358 maakoodia. 21

22 6.2.2 Admin SMS Puhelinnumero Valikossa SMS Center voit määrittää kaksi admin SMS numeroa. Suosittelemme tallentamaan oma numerosi vastaanottamaan SMS System Trouble -viestejä (esim. matala paristo, virtakatkos, zone loss jne) sekä järjestelmän päälle/poistkytkentä Admin-numeron Asetukset Vastaanota SMS-viestejä seuraavista tapahtumista: hälytys, järjestelmän päälle/poistkytkentä, system trouble ja service info. Oletuksena kaikki viestit ovat päällä, mutta voit poistaa yksittäiset viestit valikosta: 22

23 6.2.4 SMS Puhelinnumerot Määritä 4 puhelinnumeroa vastaanottamaan SMS-tekstiviestin hälytyksen sattuessa noudattamalla seuraavia ohjeita: SMS Asetukset Määritä mistä tapahtumista keskusyksikkö lähettää SMS-viestin puhelinnumeroihin valitsemalla ON/OFF. Hälytyksestä, system trouble, ja viritys päälle/pois päältä. 23

24 24

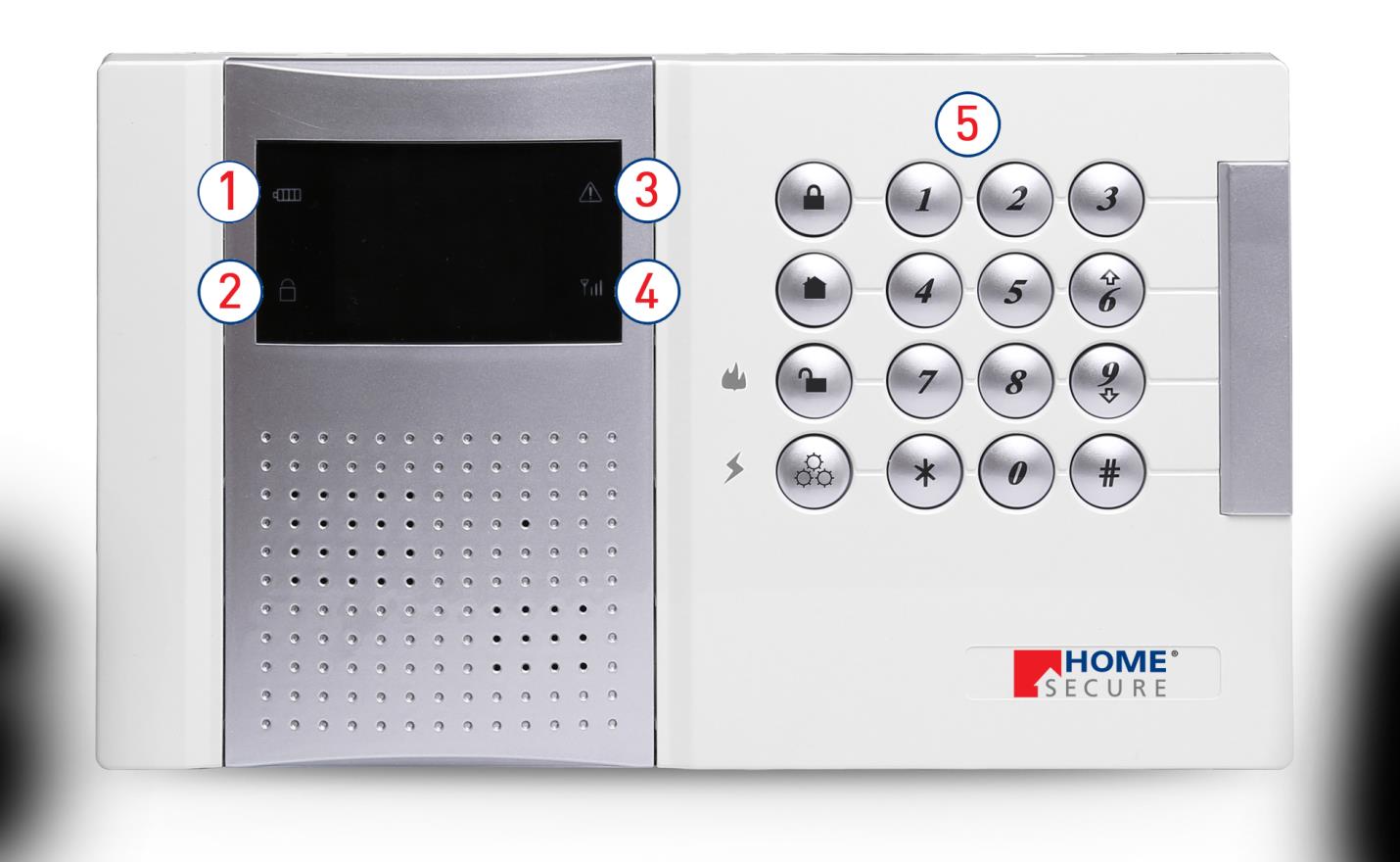

25 Hälytysjärjestelmän Käyttö 7.1 Keskusyksikkö Virta LED: Punainen valo tarkoittaa että virtalähde ei ole kytkettynä. Vihreä valo tarkoittaa että virtalähde on OK. Viritys LED: Punainen valo tarkoittaa että järjestelmä on viritettynä, vihreä valo palaa kun järjestelmä ei ole viritettynä. Näppäimistö: Päällekytkentä Viritä yövalvontatilaan Poiskytkentä. Valikkopainike. Pidä 2 sekuntia laukaistaksesi hälytyksen. Alarm LED: Red when alarm is triggered. Slow blink means CMS call. Off during normal operation. Signal LED: Red, slow blink mean normal GSM connection. Kun käytät valikkoa: Takaisin/peruuta. Kun käytät valikkoa: Enter/vahvista. Kun käytät valikkoa: Alas. Kun käytät valikkoa: Ylös. Näppäimistön Takavalaistus: Aktivoi takavalaistus painamalla mitä tahansa näppäintä. Takavalaistus päättyy 30 sekunnin toimettomuuden jälkeen. 25

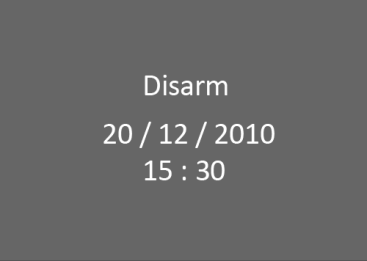

26 7.2 Päälle/Poiskytkentä Näppäimistöllä tai Kauko-ohjaimella Hälytysjärjestelmän voi virittää päälle, pois päältä, yövalvontatilaan tai hälyttämään näppäimistöstä tai kauko-ohjaimella. HUOM! Hälytysjärjestelmän voi virittää päälle/pois päältä seuraavilla koodeilla: master code, user code, temporary code. Asennuskoodilla voi vain muokata asetuksia Poissaviritys Valitse [Arm away] keskusyksikön päävalikosta, tai paina ( ) painiketta kauko-ohjaimesta. Status LED muuttuu vihreästä punaiseksi, ja kuulet merkkiäänen away, close door and window, exit delay starts. Järjestelmä antaa merkkiäänen Armed away! kun poistumisviive päättyy, ja LCD näytössä lukee Arm Away Yövalvontatila (Kotonaviritys) Yövalvontatilassa sisätilan, eli [Active Zone] ilmaisimet, eivät laukaise hälytystä, mutta kaikki muut ilmaisimet ovat päällä. Paina [Arm stay]-painiketta näppäimistöstä tai kauko-ohjaimen ( ) painiketta kun hälytysjärjestelmä on viritettynä, niin järjestelmä antaa merkkiäänen Arm stay ja LCD-näytössä lukee Arm Stay Poiskytkentä Kytke pois painamalla ( ) painiketta kaukoohjaimessa tai paina keskusyksikön Disarm näppäintä. Kuultuasi merkkiäänen Enter password, add 0 to delete the event log! syötä pääsykoodi ja viimeistele painamalla [0] ja [#] poistaaksesi hälytyslokin. LED vaihtuu punaisesta vihreäksi ja kuulet merkkiäänen Disarmed, alarm log eliminated! Tapahtuma tallentuu tapahtumalokiin mikäli et paina [0] koodin jälkeen (ie. vain [#]). 26

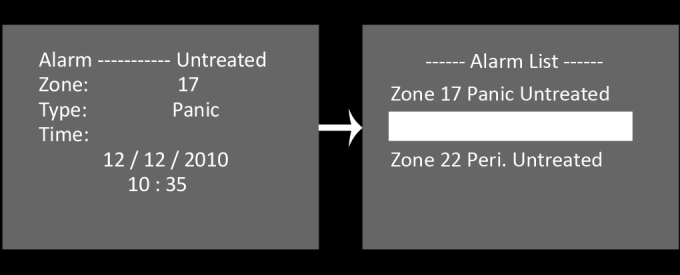

27 7.2.4 Tapahtumaloki Tapahtumalokiin (6. Event Log) pääsee päävalikossa. Selaa tapahtumia näppäimillä [6] ja [9], ja paina [#] nähdäksesi tapahtuman yksityiskohdat. Poistu painamalla [*]. Tapahtumaloki tyhjentyy mikäli hälytys kytketään pois syöttämällä [0] pääsykoodin jälkeen, esim. painamalla (oletuskoodi +0). 7.3 Aktivoi Ovi/Ikkuna Muistutus Tällä toiminolla keskusyksikkö varoittaa merkkiäänellä Window or door is open mikäli ovi tai ikkuna on auki kun hälytysjärjestelmä kytketään päälle, samalla kun [System Trouble] varoitus ilmestyy näytölle. Paina nähdäksesi mikä ovi/ikkuna on auki. Kaikki [System Trouble] puhelinnumerot vastaanottavat viestin Door open. Toiminto on päällä oletuksena. Noudata seuraavia ohjeita laittaaksesi toiminnon päälle/pois päältä [ON]/[OFF]: 27

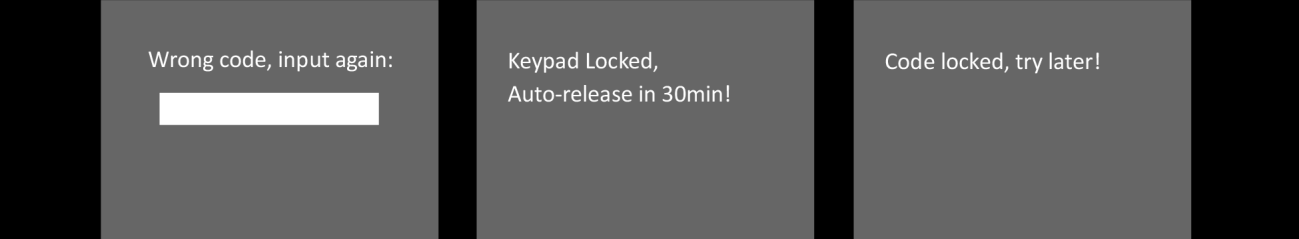

28 7.3.1 Viritä Päälle Ovi/Ikkuna Auki Aktivoi [Arm With Open Doors] jos haluat virittää hälyttimen päälle vaikka ovi/ikkuna on auki. Mikäli toiminto on käytössä, eli tilassa [OFF], järjestelmää ei voi kytkeä päälle jos ovi/ikkuna on auki ja kuulet merkkiännen Window or door is open. Arm fail. Aseta toiminto [ON]/[OFF]: 7.4 Näppäimistön Lukitus Näppäimistö lukittuu jos syötät väärän koodin viisi kertaa peräkkäin, kuulet merkkiäänen Wrong code, please re-input! ja LCD näytöllä lukee Keypack Locked. Syötettyäsi väärän koodin Keskusyksikkö lukittuu jos syötät väärän koodin viisi kertaa peräkkäin Kuulet merkkiäänen Access locked, please try later! jos yrität käyttää yksikköä sen lukittua. Keskusyksikkö aukeaa automaattisesti 30 minuutin jälkeen. Järjestelmä aukeaa automaattisesti 30 minuutin sisällä hälytyksen sattuessa jotta voit syöttää koodin ja kuittaa hälytyksen pois. Voit myös käynnistää uudelleen hälytysjärjestelmän poistamalla virtalähde ja varaparisto. 28

29 7.5 System Trouble LCD-näytössä näkyy seuraava (System Trb.) mikäli järjestelmä kohtaa ongelman/häiriön [System Trouble], kuten matala paristo, ei GSM-yhteyttä jne.: System Trouble näkyy näytössä Paina nähdäksesi System Trouble listan. Paina nähdäksesi lisätietoja. Zone Trouble yksityiskohdat esim. matala paristo tai häiriö yhteydessä. System Trouble kuvaukset: System Trouble Kuvaus Ratkaisu Low Battery matala paristo Line Loss Lankapuhelin katkos Low GSM Signal Heikko GSM-yhteys Wireless Trouble Wired Trouble AC Failure - Virtakatkos No GSM Module No SIM Card No GSM Signal/No Service Time Unset Problem with power supply or low battery. Land line is disconnected. Weak GSM signal. Check power supply. Low Battery Low battery on a wireless sensor. Change battery. Transmitter Loss No supervision signal is received from wireless sensor. Wired sensor has been triggered. Power supply has been disconnected. GSM module has been disconnected because of abnormal power connection. No SIM card inserted. No contact to the GSM network. System time incorrectly set. Check the land line. If no land line is connected, please disable Line Monitor. See more in section [14.4 Line Monitor] on page 50. Choose a better placement for the alarm panel. Check if the wireless sensor has been moved or is broken. Check if the wired sensor is functioning properly. Check power supply. Disconnect and reconnect the power to the GSM module. Insert SIM card. If SIM card is already inserted, remove the SIM card, restart the panel and insert the SIM card again Error on SIM card (fx negative balance). Or choose a better placement of the alarm panelt. Reset the alarm panel and set time. CMS 1 Trouble Communication error to CMS 1. Contact CMS provider. Communication Trouble CMS 2 Trouble Communication error to CMS 2. Contact CMS provider. SMS Trouble Error when sending SMS. Check if SIM card has negative balance. 1: Receiving phone doesn t reply Dialling Trouble or is power off. Pick up or turn on the phone. 2: Negative balance on SIM card. Check balance and top up if needed. 29

30 7.6 Tapahtumaloki Järjestelmä tallentaa 255 viimeisintä tapahtumaa tapahtumalokiin. Tapahtumat viittaavat hälytystapahtumiin ja operatiivisiin tapahtumiin. Vanhat viestit poistuvat automaattisesti tapahtumalokin täytettyä. Noudata seuraavia ohjeita päästäksesi tapahtumalokiin. Paina / selataksesi tapahtumia. Alla olevat esimerkit ovat palohälytyksestä ja järjestelmän poisvirityksestä. Explanation Event Log: Event order Zone: Zone number and name on the zone that has triggered alarm Type: Zone type on the sensor. Time: Time of the event Event Log: Even order User: User type and name Type: Event type (arm/disarm/enter menu/exit menu/etc.) Time: Time of the event 7.7 Virittäminen Puhelinsoitolla Voit kytkeä järjestelmän päälle, pois päältä tai yövalvontatilaan soittamalla keskusyksikössä olevaan SIM-kortin puhelinnumeroon. Soitettuasi numeroon, syötä pääsykoodi ja paina # painiketta. Kuulet merkkiäänen For arm-away, press 1, for arm-stay, press 2, for disarm, press 3. For alarm repeat, press 5, turn-on site siren, press 6, turn-off site siren, press 7, for hang up, please press 0. Älä paina näppäimiä ääniviestin soidessa koska tämä saattaa aiheuttaa kommunikointi häiriön. 30

31 7.8 Kauko-ohjaus SMS-viestillä Voit kytkeä järjestelmän päälle, pois päältä tai yövalvontatilaan lähettämällä SMS-tekstiviestin keskusyksikössä olevan SIM-kortin puhelinnumeroon. Esimerkeissä käytetään oletus masterkoodia 0808 (voit käyttää masterkoodia, temporary code tai user code) ja panel ID on Kirjoita viesti alla olevien esimerkkien mukaan. Hälytysjärjestelmän voi kaukoohjata vain standby-tilassa. Samat komennot voi tehdä suoraan mobiilisovelluksesta (iphone tai Android) SMS viestikomento Vahvistusviesti Päällekytkentä Onnistui Epäonnistui Yövalvontatila Onnistui Epäonnistui Poiskytkentä Onnistui Epäonnistui Vastaanota tilapäivitys Armed Armed stay Disarmed 31

32 Mobiilisovellus 8.1 HomeSecure 2014 Mobiilisovelluksen Asentaminen Lataa meidän sovellus [HomeSecure 2014] Applen App Storesta tai Googlen Play Storesta ja asenna sovellus puhelimeesi. Noudata seuraavia ohjeita yhdistääksesi sovellus hälytysjärjestelmään: Lisää laite painamalla plussaa Valitse HomeSecure PRO V2 Nimeä järjestelmä Lisää hälytysjärjestelmän SIM-kortin puhelinnumero Syötä hälytysjärjestelmän pääsykoodi (master code tai user code) Voit aktivoida sovelluksen näytönlukituksen (ei pakollinen) Paina [OK] päästäksesi sovelluksen päävalikkoon. Sovellus kommunikoi keskusyksikön kanssa lähettämällä SMS-viestejä. Tulet vastaanottamaan vahvistusviestin tehtyäsi muutoksen. 32

33 8.2 Mobiilisovellus Pikaopas Päävalikko Yleisasetukset Poiskytkentä Päällekytkentä Kotonaviritys Siirry [General settings] Siirry [Zone settings] Siirry [PGM Output] Sisäänrakennettu sireeni ON/OFF Langallinen sireeni ON/OFF Langaton sireeni ON/OFF System SMS ON/OFF Systeemintila Tilapäivitys Zone Settings PGM Output Määritä [Zone] ON/OFF Tila [zone status] Kytke päälle PGM output ON Kytke pois PGM output OFF 33

34 Hälytys 9.1 Hälytys Järjestelmässä on kaksi hälytystyyppiä: välitön hälytys ja viivästynyt hälytys. Järjestelmä hälyttää välittömästi 24-hour zone tilan ollessa päällä. 24-hour zone tila kattaa seuraavat alueet: Fire zone, Gas zone, Panic zone, Emergency zone ja Tamper zone. [24-hour zone] alueen ilmaisimet laukaisevat hälytyksen järjestelmän tilasta riippumatta. Kun viive-toiminolla asetettu ilmaisin laukaisee hälytyksen, toistuu äänimerkki "Alarm, please disarm!". Kuittaa hälytys (disable) ennen viiveajan päättymistä. Mikäli hälytystä ei kuittaa ennen viiveajan päättymistä, hälytys laukaisee ja vastaanotat hälytysviestin. Hälytykset ja alueet [zone type]: 1. Exit/entry zonet laukaisee hälytyksen viiveellä vain tilassa "Arm Away" ja "Arm Stay". 2. Activity zone laukaisee hälytyksen viiveellä tilassa "Arm Away". 3. Mikäli delayed zone laukaisee kaksi kertaa samana päivänä, hälytys laukaisee välittömästi. Alarmtype CMS message Soitto SMS LED Sireeni Fire zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Gas zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Panic zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Outer zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Activity zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Entry/exit zone Kyllä Kyllä Kyllä Päällä Kyllä (säädettävä) Emergency zone Kyllä Kyllä Kyllä / Ei Tamper zone Kyllä Kyllä Kyllä Päällä Kyllä (justerbar) Line Loss Ei Ei Kyllä / Ei Power failure Kyllä Ei Kyllä / Ei Low battery Kyllä Ei Kyllä / Ei WL. Loss Kyllä Ei Kyllä / Ei Low batt for WL Kyllä Ei Kyllä / Ei *Toimii mikäli järjestelmä on yhdystetty CMS keskukseen. 34

35 9.2 Puhelut Hälytyksen Sattuessa Järjestelmä soittaa hälytyspuhelut puhelinnumeroihin hälytyksen sattuessa. 5 sekunnin jälkeen siitä kun puheluun vastataan, toistuu ääniviesti viisi kertaa 5 sekunnin aikavälillä. Voit ohjelmoida hälytysjärjestelmää puhelimesta ennen ääniviestin päättymistä. Alla oleva taulukko kuvaa puhelimesta suoritettavat toimet: Action Dial Action Dial Poiskytkentä (Disarm) 3 Kotonaviritys (Arm Stay) Kuittaa painamalla 3, jonka jälkeen paina 2 Päällekytkentä (Arm Away) Toista hälytys 5 Sammuta sireeni 7 Sireeni päälle Sulje puhelu 0 (tällöin järjestelmä ei soita muihin numeroihin) Kuittaa painamalla 3, jonka jälkeen paina 1 6 (loppuu automaattisesti 10 sekunnin jälkeen) Suosittelemme odottamaan ääniviestin päättymistä, muuten voi sattua viestintä häiriö, mikäli painat puhelimen tai keskusyksikön näppäimiä ääniviestin soidessa. Mikäli hälytin on ohjelmointitilassa, soitto ei onnistu. 9.3 SMS Hälytyksen Sattuessa Hälytys SMS Hälytysjärjestelmä lähettää SMS-tekstiviestin puhelinnumeroihin hälytyksen tai järjestelmä häiriön sattuessa. Alla kolme esimerkkiviestiä eri tilanteista (hälytys, operaatio, ja zone trouble) joissa keskusyksikön ID on SMS viesti hälytyksessä: Zone: alue joka laukaisi hälytyksen. Esimerkki tapauksessa hälytys laukaisi alueesta [Zone] nr 003. Event: tapahtuma. Esimerkki tapauksessa palovaroitin on tunnistanut savua ja laukaisut hälytyksen. 35

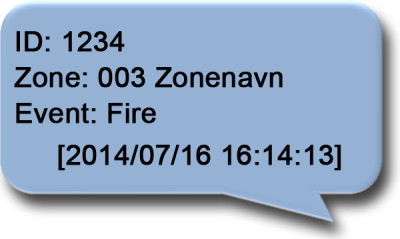

36 SMS viesti operaatio (tila): User: järjestelmää käyttänyt henkilö/koodi. Event: tapahtuma, päälle/poiskytkentä tai kotonaviritys. Esimerkki tapauksessa järjestelmä on kytketty pois päältä (disarm) SMS viesti Zone Trouble: Zone: alue (numero ja nimi) jossa on häiriö. Event: kertoo tapahtumasta, esimerkiksi matala paristo, huono yhteys jne. 9.4 Lopeta Viestintä Pysäyttää kaikki viestit. 36

37 37

38 [Zone] Alue Asetukset 10.1 Langattomien alueiden monitorointi Langattomat laitteet lähettävät tilapäivityksen keskusyksikköön tasasin välein. Mikäli keskusyksikkö ei vastaanota signaalia, laite katsotaan kadonneeksi lost. Laita tilavalvonnan päälle/pois päältä yksittäiselle alueelle: Määritä aikaväli näin: Syötä toivottu aikaväli (2-99) tilassa. Suosittelemme pitämään tilavalvontaa päällä, mutta huomaathan että tilavalvonta vähentää paristojen elinikää. 38

39 10.2 Zone Bypass Zone Bypass eli alueen ohittaminen, tarkoittaa että hälytysjärjestelmä ei hälytä vaikka kyseisellä alueella asennettu ilmaisin laukaisee. Voit määrittää yksittäisen ilmaisimen tai kaikki ilmaisimet zone bypass tilaan. Vaihda alue/ilmaisin ohitus tilaan (Bypass ON) noudattamalla seuraavia ohjeita: Määritä kaikki alueet Bypass tilaan: 10.3 Zone Trouble indikaattori Määritä mikäli haluat "Zone Trouble" näkyvän "System Trouble" listalla. 39

40 Sireeni ja Ääniasetukset 11.1 Sireeni Hälytys Laita sireeni (sisäänrakennettu, langallinen, ja langattomat sireeni) päälle tai pois päältä Valitse sireeni jonka haluat laittaa päälle/pois tilassa Zone Sireeni Toiminto Määritä sireeni hälytys yksittäisille alueille [Zone]. Voit valita mille alueille haluat sireenin hälyttävän, esimerkiksi wireless zones 1-16/31-46, wired zones tai zone 17 ja 19. Asettaaksesi sireenihälytyksen alueiden mukaan: 40

41 11.3 Sireenin Hälytysaika Määritä sireenin hälytysaika hälytyksen sattuessa. Hälytysaika voi olla 0 ja 30 minuutin välillä Sireeni Vahvistusääni Vaihvistusääni-toiminnolla sireeni ääntää kun hälytysjärjestelmä kytketään päälle tai pois päältä. Aktivoi/Poista toiminto seuraavalla tavalla: 11.5 Sireeni Testi Suosittelemme testaamaan kaikkia sireenejä tasasin välein. Suorita testi näin: 41

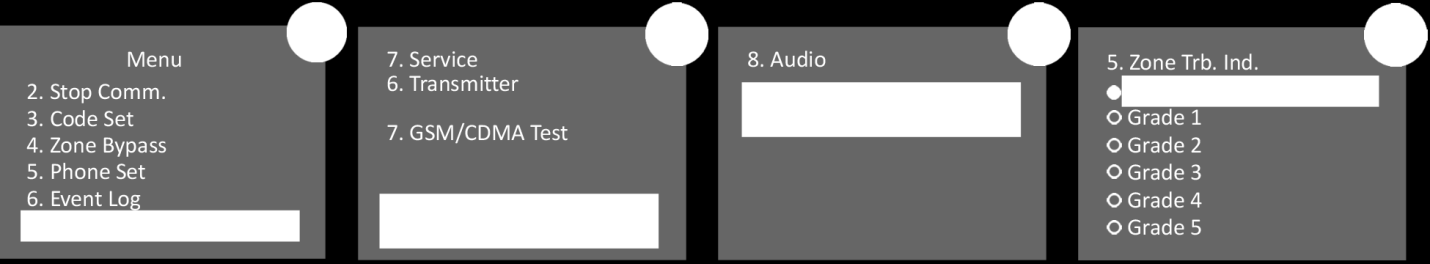

42 11.6 Chime Zone (Ovikello toiminto) Chime zone toiminto tarkoittaa että keskusyksikkö ääntää ovikelloäänen mikäli ilmaisimella on Chime zone toiminto päällä ja järjestelmä ei ole viritettynä (disarm). Toiminto on pois käytöstä oletuksena. Ota toiminto käyttöön noudattamalla seuraavia ohjeita: 11.7 Äänenvoimakkuus Säädä keskusyksikön äänenvoimakkuutta. Äänenvoimakkuus koskee äänimerkkejä, mutta ei sireeniä. Paina [Mute] laittaaksesi laitteen äänettömälle. 42

43 Viive Asetukset 12.1 Sisääntuloviive Sisääntuloviive on aika siitä kun ilmaisin rekisteröi tapahtuman ja lähettää signaalin keskusyksikköön (laukaisee hälytyksen). Sisääntuloviiveellä sinulla on aikaa kytkeä järjestelmä pois päältä kun tulet kotiin. Tilassa syötä sisääntuloviiven aika (0-300 sekuntia) Poistumisviive Poistumisviive on aika siitä kun ilmaisin rekisteröi tapahtuman ja lähettää signaalin keskusyksikköön (laukaisee hälytyksen). Poistumisviiveellä sinulla on aikaa poistua tilasta ennen kun järjestelmä siirtyy päälle Virtakatkosviive Virtakatkosviive on aika siitä kun virta katkeaa ja järjestelmä lähettää SMS-viestin. Mikäli virta palaa ennen viiveajan umpeutumista, järjestelmä ei lähetä viestiä. Valitse viiveaika ( minuuttia) tilassa. 43

44 12.4 Line Loss Viive Jos kiinteän verkon yhteys katkeaa, järjestelmä lähettää viestin CMS-keskukseen. Jos yhteys kiinteään verkkoon palautuu viiveen aikana, viestiä ei lähetetä CMS-keskukseen. Valitse viiveaika ( sekuntia) tilassa. 44

45 Viestintäasetukset 13.1 Puheluyritykset Määritä kuinka monta kertaa hälytysjärjestelmä yrittää soittaa samaan puhelimeen, ennen jatkamista luettelon seuraavaan numeroon. Laite ei yritä uudelleen mikäli yritysten määrä ylittyy. Max. 30 yritystä Soittoyritykset Määritä kuinka monta soittoa järjestelmä odottaa jokaisella puheluyrityksellä. Max. 9. soittoa. 45

46 13.3 SMS Kauko-ohjaus Sammuta mikäli et halua käyttää kauko-ohjausta SMS-viesteillä tai sovelluksella SMS Vahvistusviestit Sammuta mikäli et halua vastaanottaa SMS vahvistusviestejä hälytysjärjestelmästä. 46

47 Muut Asetukset 14.1 PGM Ulostulo Asetukset Valitse mitkä parametrit laukaisee PGM laitteen [3.2 Connect Corded Devices sivu 8]. PGM ulostulon voi kytke päälle/poist manuaalisesti SMS-viestillä tai sovelluksesta. PGM Trigger Päälle Pois päältä Zone 1-16/31-46 alarm Activates immediately Deactivates or PGM cut-off Zone 17-19, 21, 22 og 30 alarm Activates immediately Deactivates or PGM cut-off Press 1 & 2 Press 1 & 2 Cut-off after the PGM session 10 sek for line loss Telephone line supervision trouble Cut-off after 10 sec. Arm away Activates immediately By changing activation status Arm stay Activates immediately By changing activation status Disarm Activates immediately By changing activation status Follow Siren Following the siren Following the siren Entry/exit alarm Activates Deactivates or PGM cut-off Active alarm Activates Deactivates or PGM cut-off Perimeter alarm Activates Deactivates or PGM cut-off Panic alarm Activates Deactivates or PGM cut-off Fire alarm Activates Deactivates or PGM cut-off Gas alarm Activates Deactivates or PGM cut-off Tamper alarm Activates Deactivates or PGM cut-off Duress alarm Activates Deactivates or PGM cut-off Valitse parametrit noudattamalla seuraavia ohjeita: 47

48 Useimmat PGM parametrit sammutetaan poistamalla käytöstä tai laittamalla tilaan PGM-off. PGM-off on PGM max. määrittävä aikaraja. PGM cut-off voidaan asettaa max. 300 sekuntiin Aika/Päivämäärä Aseta aika ja päivämäärä jotta järjestelmä toimii oikein ja tapahtumat näkyvät oikein. Aseta aika ja päivämäärä näin: Aika ja päivämäärä on asetettava, jotta järjestelmä toimii oikein ja tapahtumat näkyvät oikein. 48

49 14.3 Automaattinen aktivointi / deaktivointi Hälytysjärjestelmän päälle/poistkytkennän voi ajastaa. Määritä kolme eri ajastusta jolloin järjestelmä siirtyy automaattisesti päälle tai pois päältä. HUOM. Muista laittaa ajastus-toiminto päälle/pois päältä jos käytät ajastusta Line Monitor Aktivoi "Line Monitor" toiminto, lähettääksesi System Trouble viestin mikäli kiinteä lankayhteys katkeaa. 49

50 CMS-Asetukset Hälytysjärjestelmän voi yhdistää CMS-keskukseen (Central Monitor Station) joita käyttävät useimmat vartiointiliikkeet. Ohita kappale mikäli et käytä vartiointiliikkeen palvelua 15.1 CMS Puhelimen Asennus CMS (Central Monitor Station) lähettävät tapahtumia lankapuhelimen välityksellä, kuten hälytyksen aktivointi, deaktivointi, järjestelmän ongelmia, ja palvelu tapahtumia jne. Voit asettaa CMS puhelinnumeron seuraavasti: 15.2 CMS Tapahtumat On mahdollista lähettää viestejä, jotka koskevat: hälytystä, päälle/poiskytkentää, System Trouble jne. Hälytys lähettää oletuksen viestin kaikista tapahtumista. Jokainen voi kytkeä pois päältä: 50

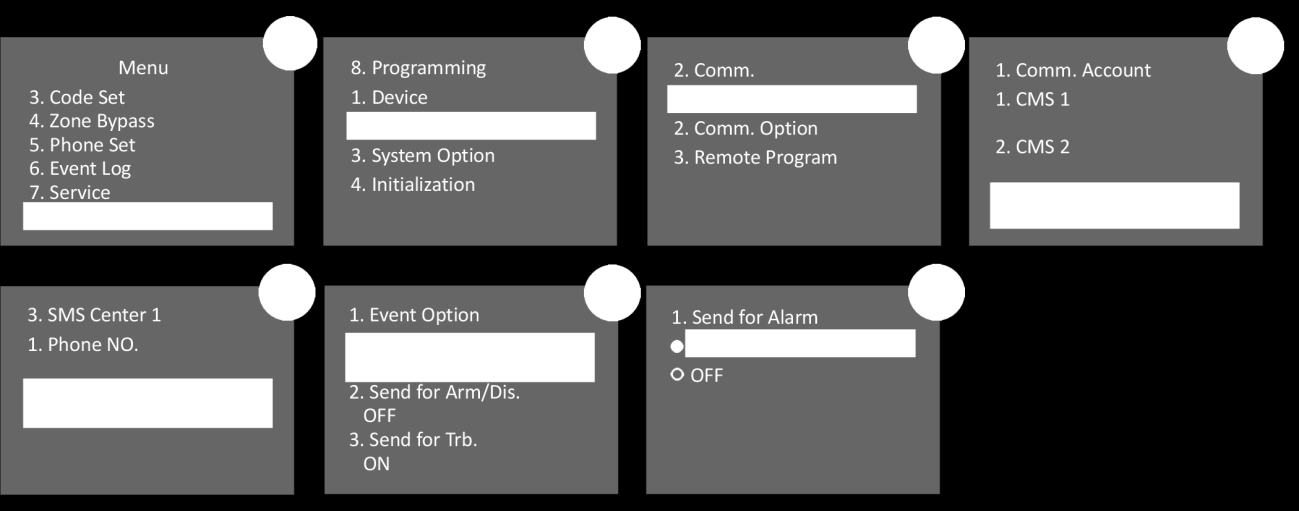

51 15.3 Peruuta Hälytys On mahdollista peruuttaa hälytys, jolloin hälytysjärjestelmä lähettää peruutuksen CMS-keskukseen SMS Keskusnumero SMS-keskus lataa tapahtumaloki GSM-verkon kautta. Se sisältää, kuten CMS, hälytys, aktivointi, deaktivointi, järjestelmä ongelmia ja palvelu tapahtumia 15.5 SMS-keskus Tapahtumat On mahdollista lähettää viestejä, jotka koskevat: hälytystä, päälle/poiskytkentää, System Trouble jne. Hälytys lähettää oletuksen viestin kaikista tapahtumista. Jokainen voi kytkeä pois päältä: 51

52 15.6 Keskusyksikön tunnus (ID) Keskusyksikön tunnusta voi muuttaa, joka mahdollistaa CMS-keskuksen tunnistamaan järjestelmän. Oletuksena tunnus on Testaus Aikaväli Hälytysjärjestelmä lähettää koeviestin CMS-keskukseen varmistaakseen raportointi-toiminnon toimivuuden. Koeviestien aikavälit voi asettaa näin: Tilassa 5 valitse CMS numero johon aikaväli tallennetaan. Tilassa 6 määritä tyyppi ja aikaväli. 52

53 15.8 Enimmäinen Testi Määritä esimmäisen testin aika CMS Yhteistyö Kun tämä toiminto on käytössä, hälytysjärjestelmä lähettää tietoja vain yhteen CMS-keskukseen. Kun toiminto on pois päältä, järjestelmä voi lähettää viestejä kahteen CMS-keskukseen. Vaihda CMS Yhteistyö on/off: Viestiviive Määritä viiveaika viesteihin jotta hälytysjärjestelmä ei lähetä viestiä välittömästi välttääksesi vääriä hälytyksiä. 53

54 Nollaus 16.1 Aseta Uudelleen Tämä toiminto poistaa kaikki asetukset, rekisteröidyt laitteet, ja palauttaa järjestelmän tehdasasetuksiin. Palauttaaksesi järjestelmä tehdasasetuksiin: 16.2 Lataa Tehdasasetukset Tämä toiminto palauttaa hälytysjärjestelmän tehdasasetukset, mutta ei poista järjestelmän tunnusta (Alarm Panel ID) puhelinnumeroita tai rekisteröityjä laitteita. Lataa tehdasasetukset näin: 16.3 Poista Käyttäjäkoodit Tämä toiminto poistaa kaikki rekisteröidyt koodit. Käyttäjäkoodit poistuu, ja master-koodi, asennuskoodi sekä hätäkoodi palautuu tehdasasetuksiin. Poista koodit: 16.4 Poista Koodit Keskusyksiköstä Koodit voi nollata tehdasasetuksiin poistamalla virtalähde ja varaparistojohto kahdesti. 54

55 16.5 Palauta Alueet [Zone Type] Tällä toiminnolla kaikki [wireless zone] alueet palautetaan [panic zone] alueisiin ja kaikki [wired zone] alueet palautetaan [entry/exit zone] alueiksi. Alueiden nollaus: 16.6 Poista Langattomat Laitteet Kaikki langattomat ilmaisimet poistuu, mukaanlukien ovi/ikkunailmaisimet, liiketunnistimet, kaukosäätimet, palovaroittimet, langattomat sireenit jne. Poista langattomat laitteet: 55

56 Appendix 17.1 Ominaisuudet Tekniset tiedot Langattomat alueet 32 Langalliset alueet 2 EOL vastustus 2,2K Taajuus Kantama PSTN Kommunikointi protokolla Mitat Virtalähde 868MHz 100 metriä ilman esteitä DTMF Contact ID 250x150x45mm Sähköiset parametrit Sisääntulo: 100V-240VAC 50/60HZ Ulostulo: 12VDC 1,5A GSM taajuus: GSM Moduuli EGSM900/1800 Varaparisto 7.2V/1800mAh RX herkkyys: -106dB Käyttöjännite 12V DC Standby: 25mA Virta: Static power 90mA@12V(excl.. wired sensors and GSM module) RX: 75mA AUX Output Sireeni ulostulo PGM output max. kuormitus: Sisäänrakennettu sireeni: Käyttölämpötila: AC10-12V, DC6-8V, 100mA 400mA DC50V/500mA 85dB -10 ~ +55 C 56

57 17.2 Usein Kysytyt Kymykyset Ongelma Syy Ratkaisu Stanby-tilassa, näytössä lukee System Trouble Hälytyspuhelu ei toimi hälytyksessä Järjestelmää ei voi kauko-ohjata hälytyspuheluiden ajan. Kauko-ohjain ei toimi. Lue [7.5 System Trouble (System Error) sivulla 30. Väärä numero järjestelmässä. Puhelinnumero on varattu Paristo on loppu Kauko-ohjain on rekisteröity mutta ei ohjelmoitu Kauko-ohjain on liian kaukana keskusyksiköstä Lue [7.5 System Trouble (System Error) sivulla 30. Syötä puhelinnumero uudelleen. Lisää vähintään 2 numeroa Set alarm system to make multiple rings per calls, see [13.2 Number Ring] on page 46. Vaihda paristoa Rekisteröi ja ohjelmoi laite Säädä etäisyyttä tai kulmaa. Wireless zones are not monitored. The wireless device is not registered. Register your wireless device. The power indicator on the alarm panel is not working. The alarm system does not respond when a zone is triggered. False alarm for wireless zones. When going through test the alarm is not triggered after it has been triggered once. The LCP display does not work normally or is unclear. The power supply is not connected or not connected properly. The zone is bypassed. Zone 1, 2, 3 will not do anything when the alarm is deactivated. Different wireless zones using the same code. There is a waiting period of 5 minutes after each trigger, where the alarm system can t be triggered in order to save power. Pin connection for the LCD is unstable. Examine the power supply. Cancel the bypass zone. Normal operation. Cancel the wireless zone, change the code learning and try again. Wait 5 minutes after the first trigger. Examine the pin connection Takuu ja Rajoitukset Vaikka tämä on kehittynyt ja luotettava hälytysjärjestelmä, on mahdotonta antaa 100% takuu murron, palon ja muun onnettomuuden tapahtumasta. Seuraavat rajoitukset koskevat tätä hälytintä: 1 Varas voi murtautua suojaamattomaan sisäänkäynnin tai käyttää kehittyneitä teknisiä laitteita, jotka voivat mitätöidä hälytysjärjestelmän. 2 Järjestelmä sammuu ilman sähköä ja vara-akun kuivumaan. 3 Sireeni ei välttämättä varoittaa asukkaita jos asennettu väärään paikkaan. 4 GSM-verkko voi olla pois käytöstä eri syistä, jos näin tapahtuu, hälytysjärjestelmä ei laukaise. 5 Ilmaisimet asennetaan sopimattomasti Jos esimerkiksi palovaroitin asennetaan väärään paikkaan, savu ei pääse palovaroittimeen. 6 Puutteellinen huolto voi aiheuttaa häiriöitä hälytysjärjestelmään. Testaa hälytysjärjestelmä säännöllisin väliajoin varmistamiseksi että se toimii ongelmitta. 57

58 17.4 Laitteiston rakenne Tämän jakson tarkoituksena on tutustuttaa sinut hälytysjärjestelmän eri piirilevyihin Emolevy Emolevy on hälytysjärjestelmän "aivot". Laitteiden liitännät ovat täällä, kuten kierteinen alueet, langallinen sireeni, PGM-lähtö, AUX teho, ulkoinen sireeni ja puhelinliittymään. Suojakytkin. Langaton lähetin (siireneihin). Virtajohto liitos Kaiutinliitos Sireeni liitus Wired connections Wired connections LCD-näytön johto Jumperi 58

59 Virtalähde Levy Toimitttaa virtaa emolevylle ja GSM moduulille. Main board cable. Toimittaa virtaa emolevylle GSM module cable. Toimitttaa virtaa GSM-moduulille Varaparisto Varapariston liitos Virtalähde liitos GSM moduuli Mahdollistaa soittamisen ja tekstiviestien lähettämisen GSM-verkon kautta. On oltava SIM-kortti järjestelmässä sekä AC-ja DC-virta. Virtalähdejohto SIM kortin pidike GSM Moduuli 59

60 17.5 Hälytysjärjestelmän tehdasasetukset Page Setting Item Parameters Factory setting Master Code 4-6 digits 0808 Installation Code 4-6 digits 1234 Emergency Code 4-6 digits 0809 Zone bypass - Wired zones 21&22 SMS sending - Only for the alarm Auto activation/deactivation - Off Siren Confirmation - Off Audio volume - Volume 3 Exit delay sec. 100 sec. Entry delay sec. 100 sec. Zone type - Zone 1-16/31-46: panic, entry/exit Siren - On Chime zone - Off Buind-in siren - On Wired siren - On Wireless siren - On Siren disconnection 0-30 minutes 10 minutes Monitoring of wireless zones - Off Monitoring Interval 1-99 hours 24 hours CMS event - All on SMS event - All on Panel ID Tel. Conn. monitoring - On Periodic testing - Does not transmit First test - 30 minutes Call Attempts 1-30 attempts 7 Number of rings SMS control - On SMS Confirmation - On Supp. Entry delay - On PGM trigger - Not in use PGM cut-off sec. 50 sec. Zone trouble - On CMS cooperation - Off Load password Load interface - PSTN Load permission - Anytime Power Failure Delay minutes 30 minutes Delay when loss of tel. Conn sec. 30 sec. 60

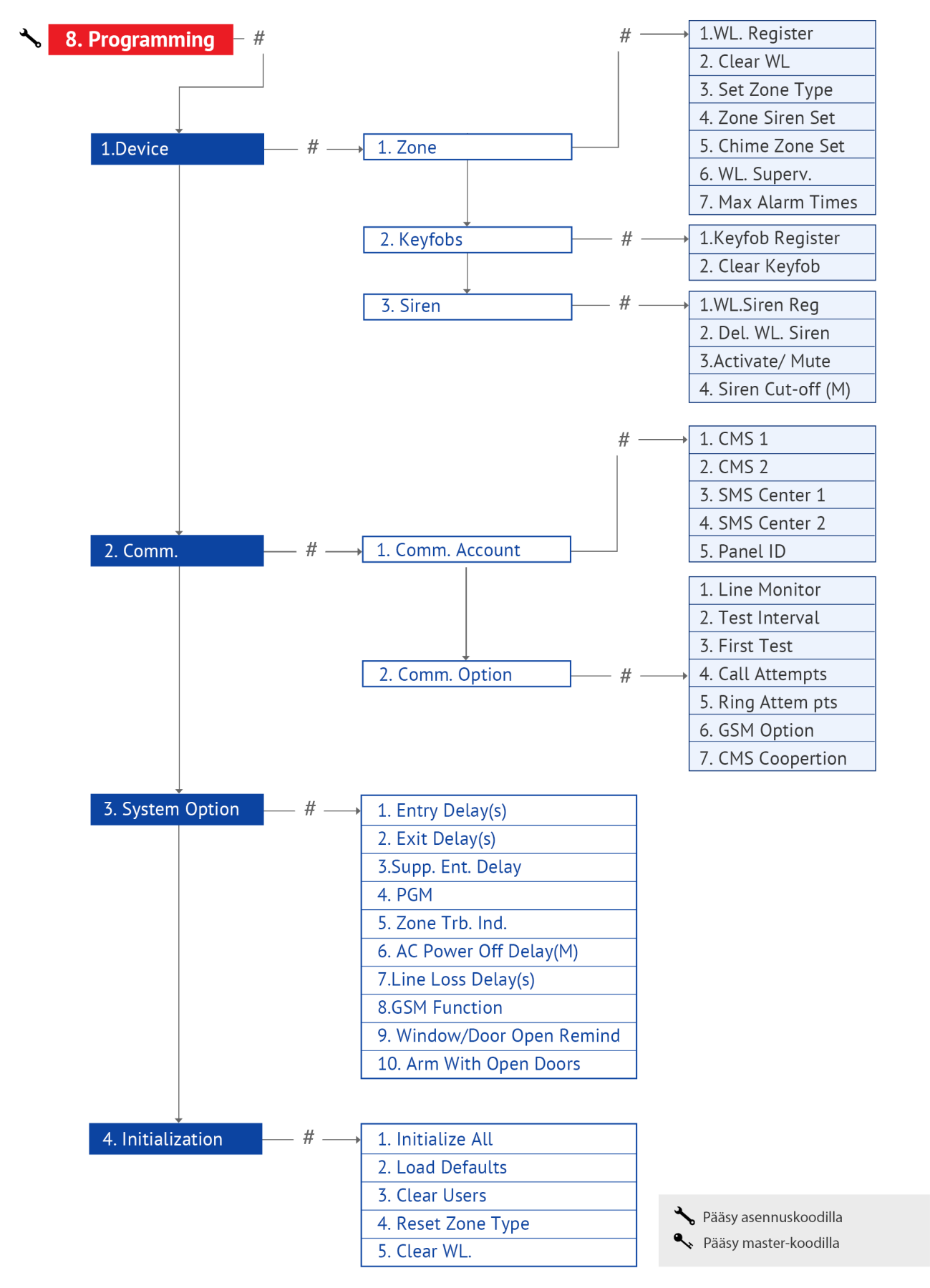

61 17.6 Valikkorakenne 61

62 62

63 17.7 Yhteysprotokolla ja koodit Contact ID Tapahtuma Koodit CID Code Definition 100 Panic alarm 110 Fire alarm 121 Emergency alarm 131 Perimeter alarm 132 Active alarm 134 Entry/exit alarm 137 Alarm panel Anti tamper alarm or tamper zone alarm 151 Gas alarm 301 Power Failure Alarm 302 Low battery 311 Reset to Factory Settings 351 Loss of Tel. line 381 Loss of sensor 384 Low battery for wireless device 401 Activate/deactivate 406 Cancel the alarm 441 Zone Settings 455 Automatic activation/deactivation failure 521 Siren sound off 570 Zone bypass, bypass or cancel bypass by user Test report 627 Programming Contact ID Käyttäjätunnusten CID Code Definition 0 Operating the keypad without the user code 1 Activation/deactivation of the master code using Keypad, SMS or call 2 Programming with the installation code 3 Emergency alarm by user with deactivation shown on the alarm panel 4 Activation/deactivation of temporary code using Keypad, SMS or call Activation/deactivation with user code using Keypad, SMS or call Activate/deactivate using Remote control Activate/deactivate with calls from Tel. No Automatic activation/deactivation 63
