2 Polttokennot ja vetyteknologia III periodi Luennot: Risto Mikkonen, SH 311 ti SE 201 ke 9-10 SE201 Seminaarityöt: Aki Korpela, SH DEE Risto Mikkonen

3 Taustoitusta Sähkön kokonaiskulutus 2012, 85.2 TWh TWh DEE Risto Mikkonen

4 Taustoitusta Sähkön kulutuksen muutokset (muutos 2011/ TWh) TWh DEE Risto Mikkonen

5 Sähkön nettohankinta 2012; 85,2 TWh Vesivoima 19,5 % Tuulivoima 0,6 % Ydinvoima 25,9 % Nettotuonti 20,5 % Yhteistuotanto, kaukolämpö 15,8 % 5 Erillistuotanto 6,7 % Yhteistuotanto, teollisuus 11,0 % DEE Risto Mikkonen

6 Prologi 6 DEE Risto Mikkonen

7 Prologi (Cont.) Lakehurst, New Jersey DEE Risto Mikkonen

8 Tekes ohjelmia 1 Tekesin ohjelma DENSY (Distributed Energy Systems ) on ollut tuloksellinen ja edistänyt hajautettujen energiateknologioiden osaamista Suomessa. DENSY-ohjelman aikana tapahtui Suomessa laajalla rintamalla herääminen ilmastonmuutokseen ja energiankäytön vaikutuksiin. Kuitenkin liiketoiminnan läpimurto antaa vielä odottaa itseään. Kehittyneet yhteistyöverkostot toimivat osittain jo syntyneiden jatkoprojektien ja mm. DENSY-ohjelmasta alkunsa saaneen Polttokennotohjelman puitteissa. Kokonaisbudjetti 47 M, Tekes osuus 31 M 8 DEE Risto Mikkonen

9 Case Listaa kolme tekijää, jotka integroituvat hajautetun energiajärjestelmän määritelmään. Tekesin määritelmä: Paikalliset, pienen teholuokan, energian muunto-, tuotanto ja varastointijärjestelmien teknologiat sekä niihin liittyvät palvelut. 9 DEE Risto Mikkonen

10 Globaali markkina suuri potentiaali Taloudet ilman sähköä 25 M 30 M 10 M 65 M 40 M 9 M 270 M 125 M 10 DEE Risto Mikkonen

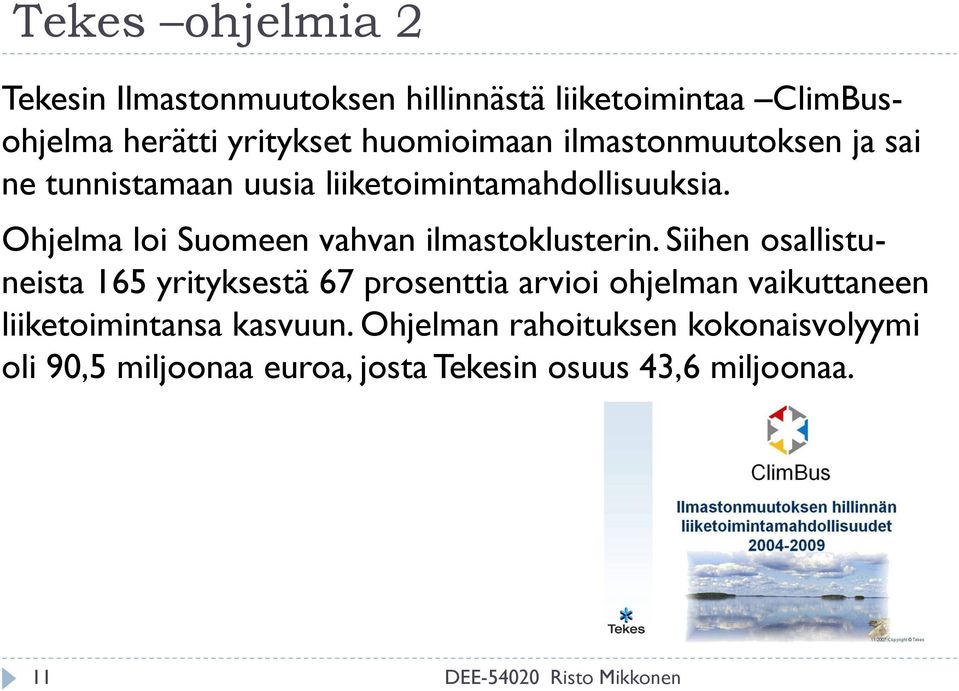

11 Tekes ohjelmia 2 Tekesin Ilmastonmuutoksen hillinnästä liiketoimintaa ClimBusohjelma herätti yritykset huomioimaan ilmastonmuutoksen ja sai ne tunnistamaan uusia liiketoimintamahdollisuuksia. Ohjelma loi Suomeen vahvan ilmastoklusterin. Siihen osallistuneista 165 yrityksestä 67 prosenttia arvioi ohjelman vaikuttaneen liiketoimintansa kasvuun. Ohjelman rahoituksen kokonaisvolyymi oli 90,5 miljoonaa euroa, josta Tekesin osuus 43,6 miljoonaa. 11 DEE Risto Mikkonen

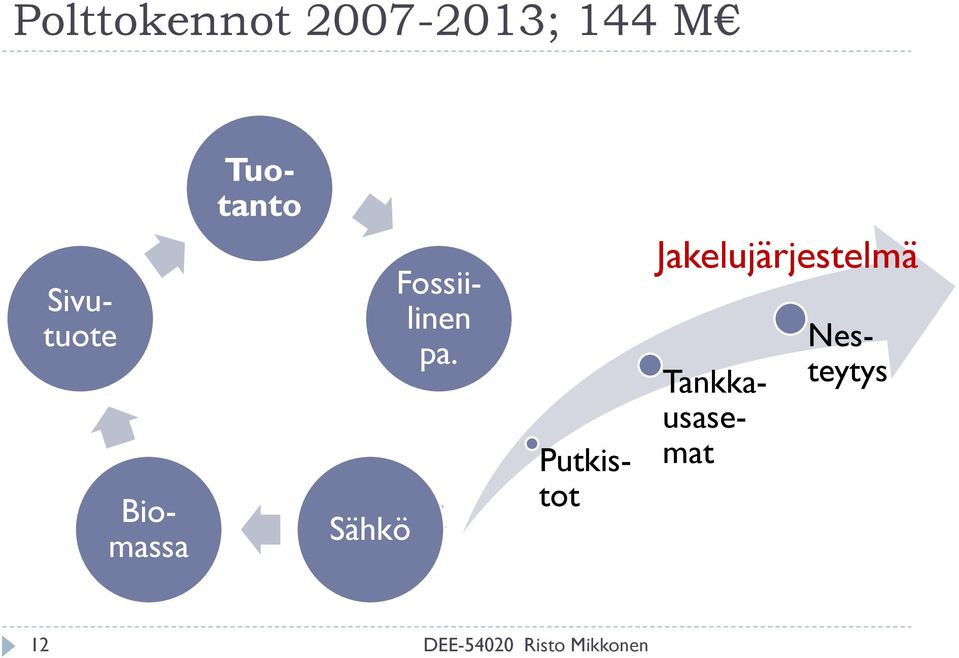

12 Polttokennot ; 144 M Sähkö Tuotanto Fossiilinen pa. Jakelujärjestelmä Biomassa Sivutuote Putkistot Tankkausasemat Nesteytys 12 DEE Risto Mikkonen

13 Polttokennot Paineistettu kaasu Polttokenno PEM Nestemäinen Kiinteä olomuoto Polttokenno Polttokenno PAFC AFC MCFC DMFC SOFC 13 DEE Risto Mikkonen

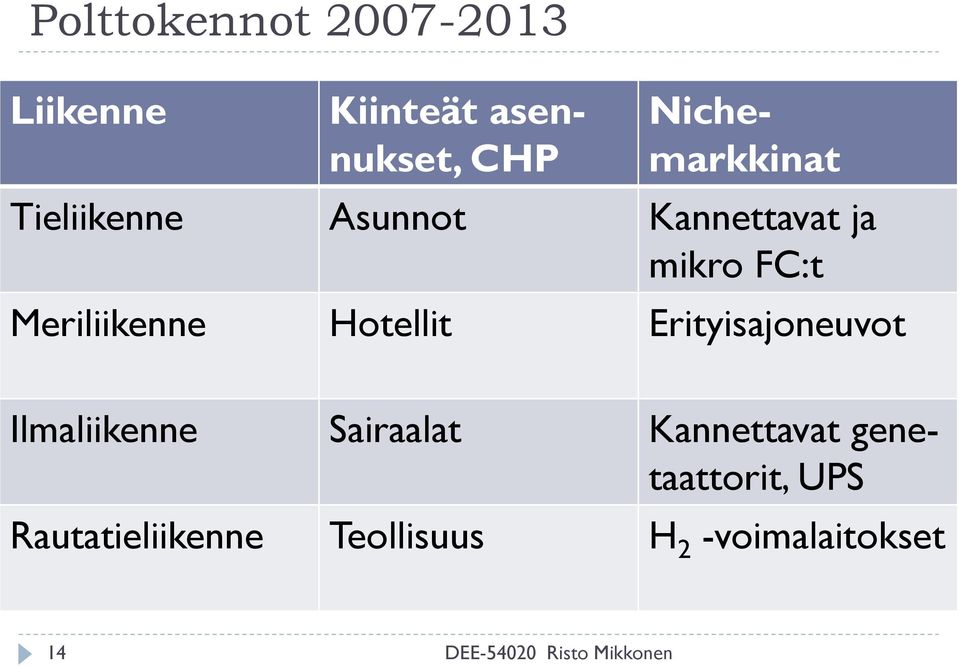

14 Polttokennot Liikenne Kiinteät asennukset, CHP Nichemarkkinat Tieliikenne Asunnot Kannettavat ja mikro FC:t Meriliikenne Hotellit Erityisajoneuvot Ilmaliikenne Sairaalat Kannettavat genetaattorit, UPS Rautatieliikenne Teollisuus H 2 -voimalaitokset 14 DEE Risto Mikkonen

15 Ohjelman tulokset testataan Vuosaaren satamassa vuonna Materiaalien käsittely, trukit, lukit, satamatraktorit Henkilöliikenne; tavoitteena bussit, kevytajoneuvot Teleliikenne, tukiasemat, valvonta ja turvallisuus: akut, UPS, varavoima Sähköä ja lämpöä satamakeskuksen tarpeisiin Mahdollisuutena energiainfrastruktuuri; maakaasu/biokaasu/vety/sähkö Vetytankkausasema satamaan 15 DEE Risto Mikkonen

16 Tehtyjä diplomitöitä (1) Kiinteäoksidikennojen johdinten materiaalivalinta VTT, Wärtsilä Teoriaosassa mallinnettiin järjestelmän lämmönsiirtoa ja kartoitettiin sopivia johdinmateriaaleja. Kokeellisessa osassa suoritettiin materiaaleille käyttökokeita (resistiivisyys, hapettumisnopeus jne.) 16 DEE Risto Mikkonen

17 Tehtyjä diplomitöitä (2) Uusiutuva energia Nurmi- Sorilan alueen suunnittelussa Tampereen kaupunki Teknistaloudellinen analyysi uusituvan energian potentiaalista uudella asuinalueeella Aurinkolämpö Aurinkosähkö Tuulisähkö Kaatopaikkakaasu polttokennoissa 17 DEE Risto Mikkonen

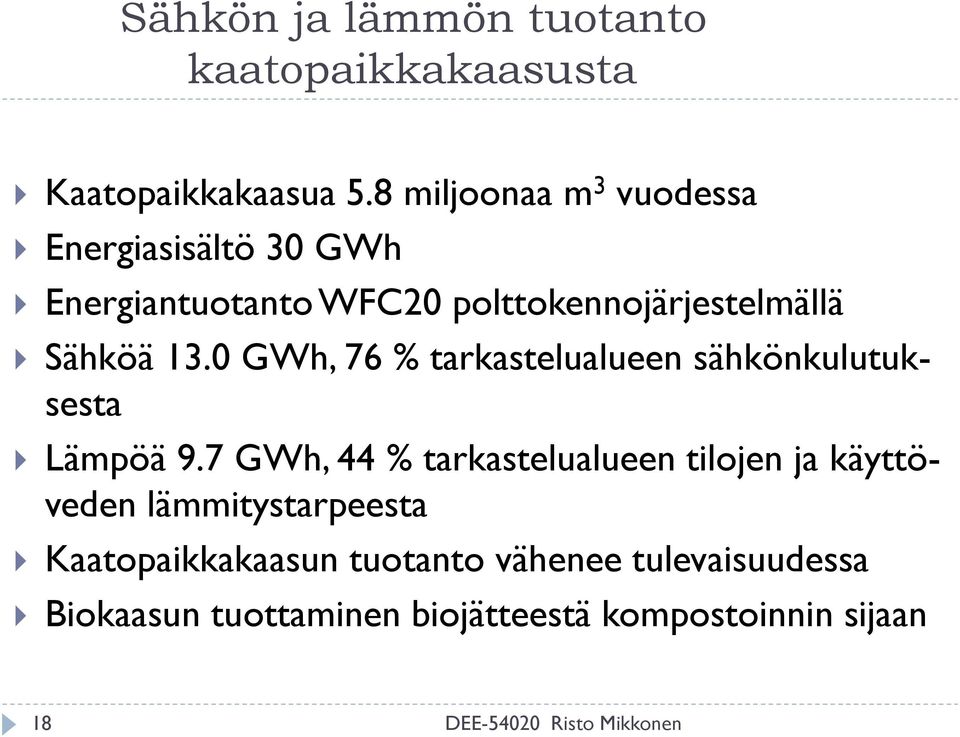

18 Sähkön ja lämmön tuotanto kaatopaikkakaasusta Kaatopaikkakaasua 5.8 miljoonaa m 3 vuodessa Energiasisältö 30 GWh Energiantuotanto WFC20 polttokennojärjestelmällä Sähköä 13.0 GWh, 76 % tarkastelualueen sähkönkulutuksesta Lämpöä 9.7 GWh, 44 % tarkastelualueen tilojen ja käyttöveden lämmitystarpeesta Kaatopaikkakaasun tuotanto vähenee tulevaisuudessa Biokaasun tuottaminen biojätteestä kompostoinnin sijaan 18 DEE Risto Mikkonen

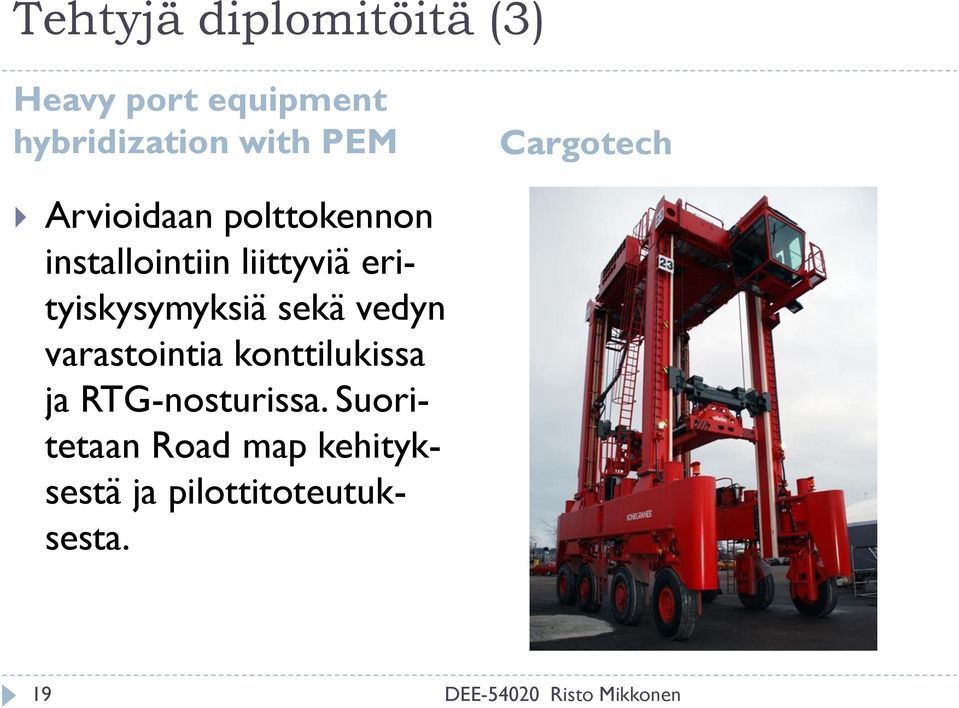

19 Tehtyjä diplomitöitä (3) Heavy port equipment hybridization with PEM Cargotech Arvioidaan polttokennon installointiin liittyviä erityiskysymyksiä sekä vedyn varastointia konttilukissa ja RTG-nosturissa. Suoritetaan Road map kehityksestä ja pilottitoteutuksesta. 19 DEE Risto Mikkonen

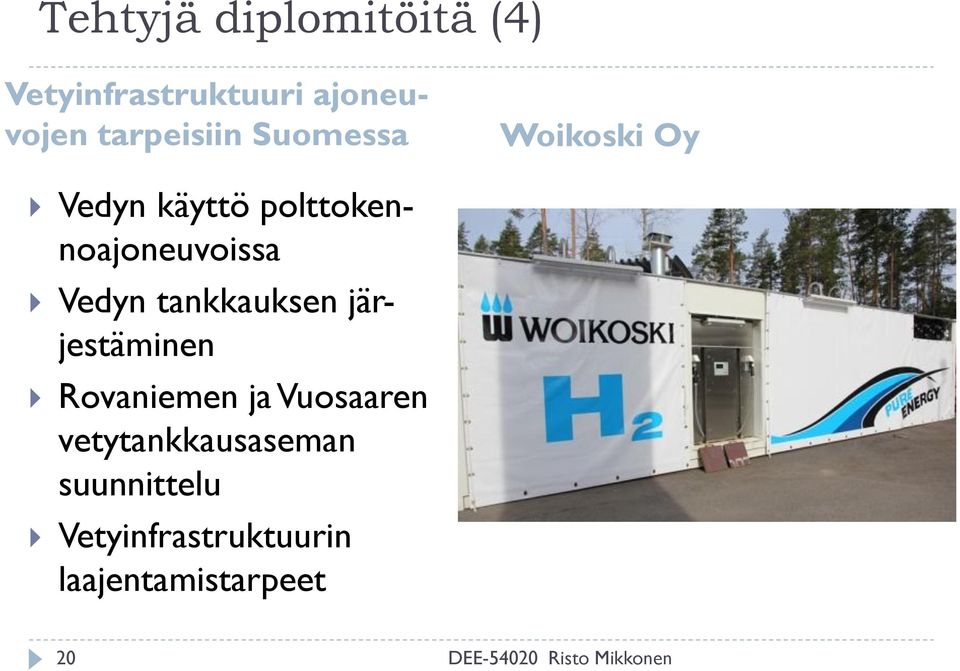

20 Tehtyjä diplomitöitä (4) Vetyinfrastruktuuri ajoneuvojen tarpeisiin Suomessa Woikoski Oy Vedyn käyttö polttokennoajoneuvoissa Vedyn tankkauksen järjestäminen Rovaniemen ja Vuosaaren vetytankkausaseman suunnittelu Vetyinfrastruktuurin laajentamistarpeet 20 DEE Risto Mikkonen

21 Äetsän vetykylä Finnish Chemicals tuotantolaitos, Äetsä 21 DEE Risto Mikkonen

22 Äetsän vetytaloprojekti Sähkö Lämpö Vety Finnish Chemicals 22 DEE Risto Mikkonen

23 Polttokenno - hintatrendi $/kw (space) $/kw (stationary) $/kw (stationary) 23 DEE Risto Mikkonen

24 Polttokenno; hinta - ajoneuvokäyttö If mass production units /yr 24 DEE Risto Mikkonen

25 Teollinen valmistaminen Avaruusteknologia Lentokoneteknologia Autoteollisuus 1 M /kg 10 k /kg 5 /kg - Uudet materiaalit - Uudet materiaalit - Alhaiset kustannukset - Uudet teknologiat - Teollinen mittakaava - Vakiintunut teknologia - Uusi tietotekniikka - Testattu tietotekniikka - Massatuotanto 25 DEE Risto Mikkonen

26 Mistä kaikki alkoi? Mittasi ja julkaisi polttokennoilmiön (käänteinen veden elektrolyysi), Groven koe havainnollistaa hyvin teorian, mutta on käytännön kannalta merkityksetön. William Grove ( ) 26 DEE Risto Mikkonen

27 Polttokenno - historia Konsepti: William Grove, 1839 Demo: Thomas Bacon, 1952 Ensimmäiset sovellutukset: Gemini ja Apollo avaruusalukset 27 DEE Risto Mikkonen

28 Polttokenno - perusperiaate CASE Tarkastele ns. PEM-kennon toimintaperiaatetta. 28 DEE Risto Mikkonen

29 Vety + happi (ilma) >> sähkövirta 29 DEE Risto Mikkonen

30 Polttokenno - perusrakenne Kennojännite n. 1 V niputetaan: stack 30 DEE Risto Mikkonen

31 Polttokenno - rakenne 31 DEE Risto Mikkonen

32 Polttokenno - stack 32 DEE Risto Mikkonen

33 Todellinen kennojännite 33 DEE Risto Mikkonen

34 Polttokennon häviöt Aktivointihäviöt E z F g Vuotovirtahäviöt Ohmiset häviöt Konsentraatiohäviöt 34 DEE Risto Mikkonen

35 Kaupalliset polttokennot Polttokennot voidaan luokitella esimerkiksi käytetyn elektrolyytin tai toimintalämpötilan mukaan Korkealämpötilakennot: SOFC Solid Oxide Fuel Cell (kiinteäoksidikenno), T op = C MCFC Molten Carbonate Fuel Cell (sulakarbonaattikenno), T op = C 35 DEE Risto Mikkonen

36 Kaupalliset polttokennot (Cont.) Matalalämpötilakennot PAFC Phosphoric Acid Fuel Cell (fosforihappokenno), T op = C AFC Alkaline Fuel Cell (alkaalikenno), T op = C PEM Solid Polymer Fuel Cell (kiinteä polymeerikenno), T op = C DMFC Direct Methanol Fuel Cell (suora metanolikenno), T op = C 36 DEE Risto Mikkonen

37 Polttokenno sovellusalueet (1) Voimantuotanto Rajallinen siirtokapasiteetti Hajautettu tuotantomalli 37 DEE Risto Mikkonen

38 Polttokenno sovellusalueet (2) UPS Tietojenkäsittely ja tietoliikenne 38 DEE Risto Mikkonen

39 Polttokenno sovellusalueet (3) Talokohtainen CHP (mikro-chp) Yhdistetty sähkön ja lämmön tuotanto Soveltuu alueille, joissa sähkön infratruktuuri heikko 39 DEE Risto Mikkonen

40 Polttokenno sovellusalueet (4) Pien- ja mobiilisovellutukset Polttoainekäyttöiset latauslaitteet Mobiililaitteiden metanolipatterit 40 DEE Risto Mikkonen

41 Polttokenno Sovellusalueet (4) Cont. Telelaitteet ja verkot Portable Power Etävalvontajärjestelmät 41 DEE Risto Mikkonen

42 Polttokenno Sovellusalueet (5) Kulkuneuvot ja työkoneet Kaivosajoneuvot & pienet veturit Trukit Laivan sähköntuotanto ja propulsiokäytöt 42 DEE Risto Mikkonen

43 Polttokenno sovellusalueet (6) Polttokennoautot Lähtökohtana päästöt ja energian käyttö Kaikilla suurilla autovalmistajilla omat tuotekehitysohjelmansa Tarjontaa siis on kuka tekee markkina-avauksen? 43 DEE Risto Mikkonen

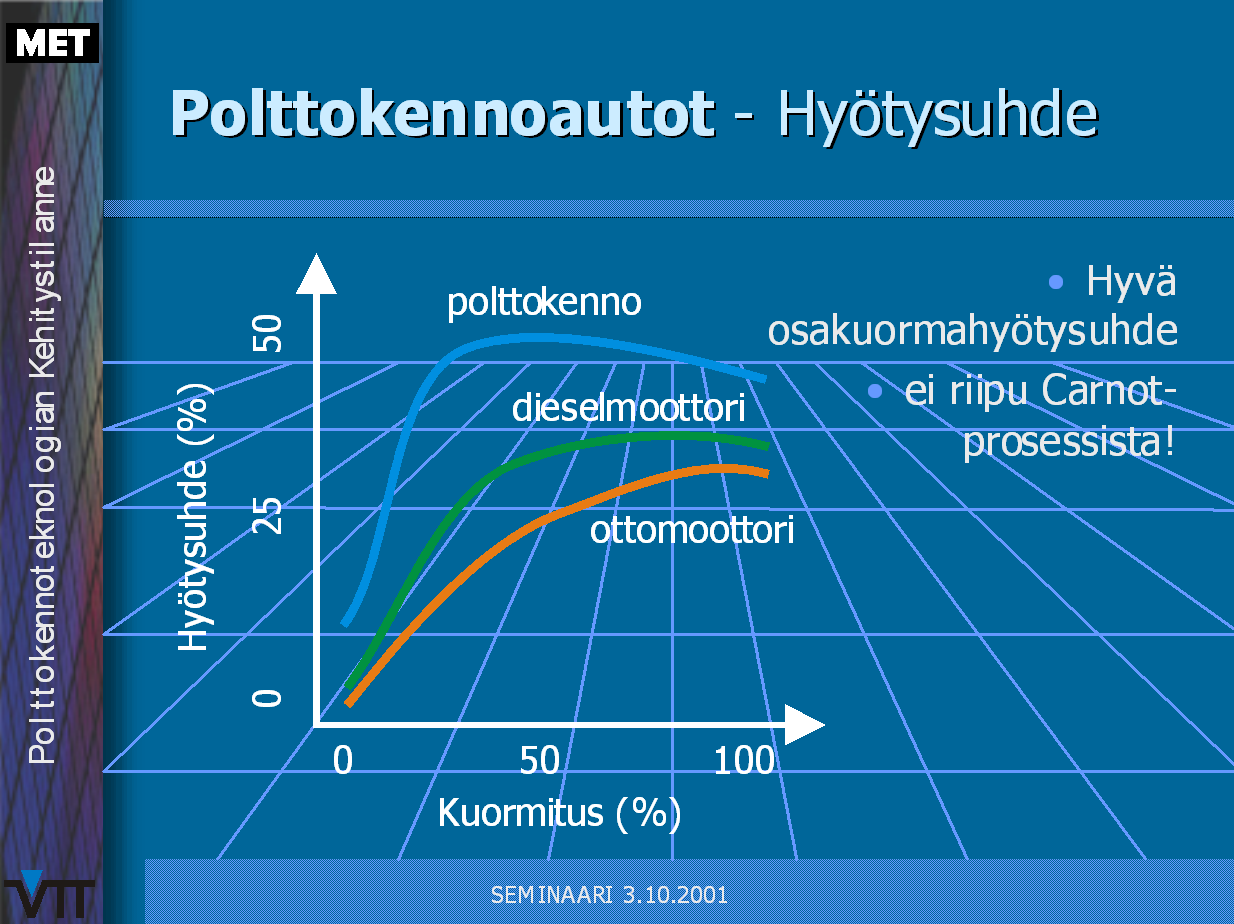

44 Polttokennoautot - hyötysuhde 44 DEE Risto Mikkonen

45 Polttokennojen edut High Efficiency, % No emission (in use) Modularity Silent Fast response time No moving parts 45 DEE Risto Mikkonen

46 Polttokennojen haasteet Life time Need of clean fuels Start up time Fuel reforming No H2 infrastructure High price, > 750 /kw 46 DEE Risto Mikkonen
